龙门起重机设计计算(完整版)
龙门吊计算参照
龙门吊计算参照电动葫芦⾏架式龙门起重机主梁的计算⽅法：现在有不少电动葫芦⾏架式龙门起重机主梁是正三⾓形。
是由⼀⽚主⾏架和两⽚副⾏架组成。
如何计算各杆件的内⼒？1，应⽤刚度分配理论进⾏计算。
⼀般主⾏架分配0.92－0.97的外载。
其余由两⽚副⾏架承受。
主⾏架的分配系数：（腹杆截⾯不计）K＝E*A1/（E*A1+E*A2）式中：E—钢的弹性模量，A1－主⾏架上下弦杆的截⾯积。
A2－两⽚副⾏架上下弦杆的截⾯积。
上式化简：K＝A1/（A1+A2）2，对外载进⾏分配，再应⽤⾏架计算法分别对主，副⾏架计算。
求出内⼒。
3，注意：有的杆件是共⽤杆，则应⼒叠加。
4，稳定性计算。
5，稳定性强度计算。
起重机钢结构技术问答我的⼀个同⾏朋友问我：1、对于A3钢，你的许⽤应⼒⼀般取多少。
“起重机设计规范”2类载荷取240/1.33=180Mpa是否太⼤，我不敢取这么⼤。
答：起重机设计规范”2类载荷取：180Mpa（N/mm^2）。
是安全可靠的。
放⼼⽤吧！2、对于A3，你⽤Q235-A，还是Q235-B，能否使⽤沸腾钢？答：Q235-A，和Q235-B，在⼀般情况都可以。
沸腾钢(脱氧不完全的钢)的使⽤应在温度—20度以上使⽤。
重要的杆件不能⽤沸腾钢。
84年我曾在张家⼝设计了⼀台龙门吊。
主杆件都是镇静钢。
⽔平⾏架中的腹杆⽤的是沸腾钢。
⽆问题。
3、对于箱型主梁，其翼缘焊缝强度如何计算，翼缘纵向加劲肋如何设计？答：对于箱型主梁，其翼缘焊缝强度的计算可分三部分：①，翼缘板与腹板的焊缝：τ=(Q*s)/(I*(2*0.7*h))≤(τ)式中：Q—梁计算截⾯的剪⼒；Ns—翼缘对中和轴的⾯积矩；(mm^3)I—梁的⽑截⾯惯性矩；(mm^4)h—焊逢⾼；(mm)τ—剪应⼒（Mpa）或(N/mm^2)在⼯作中，我通过多次计算知翼缘板与腹板的焊缝：剪应⼒较⼩。
以后⼀般我就不算了。
我总结：当是⼯字梁时：焊逢⾼为腹板板厚的0.8倍（翼缘板板厚⽐腹板板厚要厚）。
龙门吊受力计算书
龙门吊受力计算书
四合同梁板预制厂的梁板浇筑及搬运采用两台龙门吊，龙门吊跨径21m，横梁由7片321型贝雷片组成；竖杆高9m，由3片321型
贝雷片组成；采用单轨移动,移动轮间距7m。
1、龙门吊内力计算：
龙门吊内力计算按照静定平面钢架进行计算，此
钢架为一简支钢架支座反力只有2个，考虑钢架
的整体平衡
∑X＝0
∑M A＝0
∑Y＝0 V A＝V B＝F/2
当龙门吊搬运16m板时所承受的集中荷载F＝170.04KN
V A＝V B＝85.02KN
弯距计算：根据内力计算法则，各杆端弯距为
M AC＝669.53KN.m（右侧受拉） M CA＝669.53KN.m（左侧受拉）M CD＝669.53KN.m（上侧受拉） M DC＝669.53KN.m（上侧受拉）M DB＝669.53KN.m（右侧受拉） M BD＝669.53KN.m（左侧受拉）M E＝223.18 KN.m（下侧受拉）
剪力计算：根据内力计算法则，各杆端剪力为
Q AC＝0 Q CA＝0
Q CD＝85.02KN Q DC＝85.02KN
Q DB＝0 Q BD＝0
Q E＝170.04KN
321型贝雷片允许弯距M0＝975 KN.m，允许剪应力Q0＝3978 KN 满足要求。
2、抗倾覆计算: P
H=9。
0m
L=7。
0m
P=98.52KN
对A点取距
抗倾覆力矩由竖向力P产生,则
M抗=P*L/2=344.82KN.m
倾覆力矩由风力或其他力F产生, 则
M倾=F*H=9F
当M抗= M倾时F最大Fmax=38.31KN
3
吊不使用时，
(见图)。
钢轨。
(完整版)龙门吊计算书.doc
下赶场沟大桥预制场74T龙门吊设计计算书下赶场沟大桥74T 龙门吊计算书一、概述本预制场龙门吊横梁由贝雷片拼成，门柱由钢管和型钢组成；计算跨径为 24m。
1、门柱一个门柱用 2 根Φ 325mm、δ =10mm 的钢管作主立柱，立柱上采用２根［25b 槽钢作斜撑。
立柱顶上设置2 根[30b 槽钢作横梁，贝雷片直接作用于[30b 槽钢上。
立柱底部通过20mm 厚A3 钢板与单轨平车连接。
每个门柱两个平车，一个主动，一个被动。
两个平车之间用2 根 14#槽钢拼焊成箱形前后焊联。
钢管与钢横梁采用焊接连接加固。
2、横梁一组横梁用 6 排 9 片贝雷片，设置上下加强弦杆。
两端头用 4 片（90-115-90）× 118cm 支撑架连接。
中间接头均用90×118cm 支撑架连接。
同时横梁的上下面均用支撑架连接加固，除两端头上表面用（90-115-90）× 118cm 支撑架外，其余用 90×118cm 支撑架。
横梁一边通过吊带悬挂 28#工字钢设 10T 电动葫芦，用于模板安装及砼浇筑，吊带距离间隔为1m。
横梁与门柱用桁架螺栓连接，再用Φ20U 型螺栓加固。
3．天车在横梁上安放枕木、铁轨、 1.6m 主动平车。
枕木间距为60cm，5T 慢速卷扬机放平车上，用 5 门滑车组吊装 ,钢丝绳采用直径为25mm 的。
4．操作台操作台设在门柱上，两套门吊的操作台相邻设置，以便于联系，统一协调操作。
各种电缆按规定布设，保证安全，便捷。
二、横梁计算对本龙门吊可进行如下简化计算，横梁拟用简支梁进行计算，脚架按受压格构柱进行计算，斜撑起稳定作用不作受力计算。
1、荷载计算横梁自重： q=11.7 KN/m天平及滑轮自重： P1=25KN起吊重量： P2=740/2=370KN2、计算简图（横梁）3、内力计算（1）最大弯矩当集中荷载作用于横梁的跨中位置，产生跨中最大弯矩，此时A、B支点也产生最大的负弯矩。
龙门起重机设计计算(完整版)
龙门起重机设计计算一．设计条件1. 计算风速最大工作风速： 6级最大非工作风速：10级(不加锚定)最大非工作风速：12级(加锚定)2. 起升载荷Q=40吨3. 起升速度满载：v=1 m/min空载：v=2 m/min4.小车运行速度：满载：v=3 m/min空载：v=6 m/min5.大车运行速度：满载：v=5 m/min空载：v=10 m/min6.采用双轨双轮支承型式，每侧轨距2 米。
7.跨度44米，净空跨度40米。
8.起升高度:H上=50米，H下=5米二．轮压及稳定性计算(一) 载荷计算1．起升载荷：Q=40t2．自重载荷小车自重 G1=6.7t龙门架自重 G2=260t大车运行机构自重 G3=10t司机室 G4=0.5t电气 G5=1.5t 3．载荷计算工作风压：qⅠ=114 N/m2qⅡ=190 N/m2qⅢ=800 N/m2(10级)qⅢ=1000 N/m2(12级)正面： FwⅠ=518x114N=5.91410⨯NFwⅡ=518x190N=9.86410⨯NFwⅢ=518x800N=41.44410⨯N (10级)FwⅢ=518x1000N=51.8410⨯N (12级)侧面：FwⅠ=4.61410⨯NFwⅡ=7.68410⨯NFwⅢ=32.34410⨯N (10级)FwⅢ=40.43410⨯N (12级)（二）轮压计算1．小车位于最外端，Ⅱ类风垂直于龙门吊正面吹大车, 运行机构起制动，并考虑惯性力的方向与风载方向相同。
龙门吊自重：G=G1+ G2+G3+G4+G5=6.7+260+10+2=278.7t起升载荷： Q=40t水平风载荷：FwⅡ=9.86t水平风载荷对轨道面的力矩：MwⅡ=9.86 X 44.8=441.7 tm水平惯性力:Fa=(G+Q) X a=(278.7+40) X 0.2 X 1000= 6.37 X 10000 N=6.37 t水平惯性力对轨道面的力矩：Ma= 6.37 X 44=280.3tm总的水平力力矩： M1 = Ma+ MwⅡ=722 tm小车对中心线的力矩：M2=（6.7+40）X 16=747.2tm最大腿压： Pmax =0.25 (G+Q) + M1/2L + Mq/2K=0.25 ⨯318.7 + 722.0/48 + 747.2/84 =79.675+15.04+8.9=103.6t最大工作轮压：R max = P max /4 =25.9t =26t(三) 稳定性计算工况1：无风、静载，由于起升载荷在倾覆边内侧, 故满足∑M ≧0 工况2：有风、动载，∑M=0.95 ⨯ (278.7+40) ⨯ 12-628.3 =3004.9 >0工况3：突然卸载或吊具脱落，按规范不需验算 工况4：10级风袭击下的非工作状态:∑M=0.95 ⨯ 278.7 ⨯12 – 1.15 ⨯ 41.44 ⨯44=3177.2-2668.7 =1080.3>0 飓风袭击下：∑M=0.95 ⨯ 278.8 ⨯12 –1.15 ⨯ 51.8 ⨯ 44.8 =508.5>0为防止龙门吊倾覆或移动，龙门吊设置风缆。

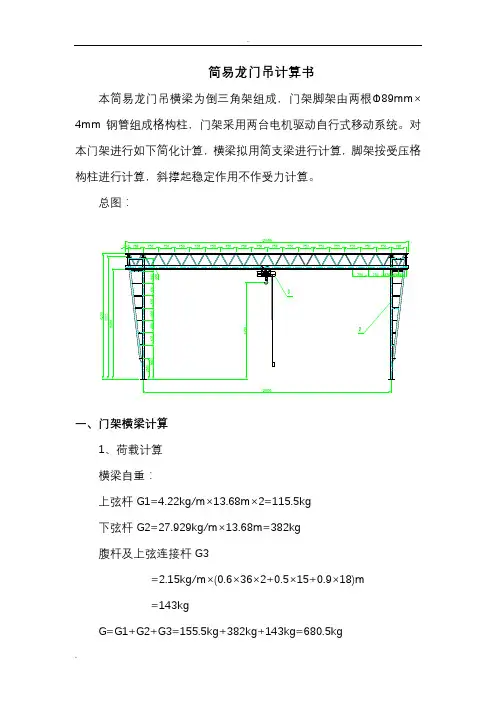

简易龙门吊计算书
=143kgG=G1+G2+G3=155.5kg+382kg+143kg=680.5kgq 3=G/L=680.5kg/13.68m=49.74kg/m葫芦自重：P 1=200kg 吊重：P 2=3000kg 23（1）最大弯距M 1=1/4×P 1L=1/4×200×12=600kg ·m M 2=1/4×P 2L=1/4×3000×12=9000kg ·m M 3=1/8×q 3L 2=1/8×49.74×122=895.32kg ·m ∑M= M 1+M 2+ M 3=10495.32 kg ·m 考虑安全系数为1.5(2)V=P 1V max =3498.44kg ×1.5=5247.66kg4、强度计算倒三角架截面梁折算整体梁：惯性矩I折=A1×A2/(A1+A2) ×h=2×5.372×35.578/(2×5.372+35.578) ×652=34862cm4抗弯截面模量W(近似)W= I折/(h/2)=34862/(65/2)=1072.68 cm3考虑荷载不均匀系数k为0.9σ= M max/(k.W)=15742.98×102 /(0.9×1072.68)=1630.7kg/cm＜[σ]=1700 kg/cm2剪力较小完全满足要求,计算略。
5、上弦杆受压局部稳定验算上弦受压压力为N=σ×A1N=1630.7kg/cm2×2×5.372=17520kgI x =2×π(D4-d4)/64=43.76 cm4A1=2×5.372=10.744 cm2r x =√I x/A1=2cm上弦杆横向每0.75m设钢管缀条，所以取l0x=0.75mλx= l0x/ r x =75cm/2cm=37.5由λx=37.5查表得稳定系数ϕ=0.946σ= N/(ϕ.A1)=17520/(0.946×10.744)=1723.76kg/cm2＜[σ]=2150 kg/cm 2横梁上弦压杆稳定符合要求 6、主梁挠度计算取集中荷载作用于跨中进行计算 惯性矩 I 折=A1×A2/(A1+A2) ×h=2×5.372×35.578/(2×5.372+35.578) ×652 =34862cm 4弹性模量 26/101.2cm kg E ⨯= 按简支梁进行计算：（1）在集中力作用下（P 1+P 2）跨中挠度f 1=k.PL 3/（48EI ）=1.1×3200×123/（48×2.1×106×34862） =1.73cm（2）在均匀自重荷载作用下挠度f 1=5q 3L 4/（384EI ）=5×49.74×12003/（384×2.1×106×34862） =0.015cm 以上挠度合计f 中= f 1+ f 2=1.74cm ≈1/700L 符合结构要求。
龙门吊计算书
计算书目录第1章计算书 (1)1.1 龙门吊轨道基础、车挡设计验算 (1)1.1.1 龙门吊走行轨钢轨型号选择计算 (1)1.1.2 龙门吊轨道基础承载力验算 (2)1.1.3 龙门吊轨道基础地基承载力验算 (2)1.2 吊装设备及吊具验算 (3)1.2.1 汽车吊选型思路 (3)1.2.2 汽车吊负荷计算 (4)1.2.3 汽车吊选型 (4)1.2.4 钢丝绳选择校核 (5)1.2.5 卸扣的选择校核 (5)1.2.6 绳卡的选择校核 (6)1.3 汽车吊抗倾覆验算 (7)1.4 地基承载力验算 (7)第1章计算书1.1 龙门吊轨道基础、车挡设计验算MG85-39-11龙门吊，龙门吊跨径改装修整为37m，每台最大起吊能力为85T。
上纵梁为三角桁架，整机运行速度6m/min，小车运行速度5m/min，整机重量60T。
1#梁场最大梁重137T，设置两台MG85龙门吊，最大起吊能力170T，可以满足使用要求。
本方案地基基础梁总计受力：M=137+60×2=257TF=M*g=257T×9.8N/kg=2519kN2台龙门吊共计有8个支点，则每个支点受力：P=F/8=315kN85T满负荷运转（吊装170T）时，Pmax=（85+60）T×9.8N/kg/4=355kN。
1.1.1 龙门吊走行轨钢轨型号选择计算确定龙门吊走行轨上的钢轨，计算方式有两种，二者取较大值：方式一：根据《路桥施工计算手册》计算：g1=2P+v/8=2×315+（6×60/1000/8）=630kN/m方式二：根据《吊车轨道联结及车挡(适用于混凝土结构)》中“总说明4.3公式（1）”计算：P d=1.05×1.4×1.15×315=533kN/m；满负荷运转时：g1max=2×355+（20×60/1000/8）=710kN/m；P d max=1.05×1.4×1.15×355=600kN。
龙门吊基础计算书
龙门吊基础计算书一、工程概况和16T龙门吊共用同一轨道。
二、龙门吊检算1、设计依据①龙门吊使用以及受力要求②施工场地布置要求③地铁施工规范2、设计参数：①从安全角度出发，按g=10N/kg计算。
② 16吨龙门吊自重：59吨， G1=59×1000×10=590KN；16吨龙门吊载重：16吨， G2=16×1000×10=160KN；16吨龙门吊4个轮子每个轮子的最大承重：G3=（590000/2+160000）/2=227.5KN③ 45吨龙门吊自重：133吨， G4=13.3×1000×10=1330KN；45吨龙门吊载重：45吨， G5=45×1000×10=450KN；45吨龙门吊8个轮子每个轮子的最大承重：G6=（1330000/2+450000）/4=278.75KN④混凝土强度：普通混凝土强度C30，C=2×1000=2000KPa⑤钢板垫块面积：0.20×0.25=0.05 m2⑥ 16吨龙门吊边轮间距：L1：7.5m⑦ 45吨龙门吊边轮间距：L2：8.892m3、受力分析与强度验算：只用45吨龙门吊进行受力分析，因为其单个轮子的荷载大于16吨龙门吊的单个轮子荷载，一旦其受力分析和强度验算能够满足，16吨龙门吊的也能满足。
45吨龙门吊受力图如下：龙门吊受力分析图3.1、按照规范要求，全部使用16吨龙门吊和45吨龙门吊使用说明推荐的P43大车钢轨。
3.2、根据受力图，两条钢轨完全作用于其下面的混凝土结构上的钢块，钢块镶嵌在混凝土上，故而进行混凝土强度验证：假设：（1）整个钢轨及其基础结构完全刚性（安装完成后的钢轨及其结构是不可随便移动的）。
（2）每台龙门吊完全作用在它的边轮间距内（事实上由于整个钢轨极其基础是刚性的，所以单个龙门吊作用的长度应该长于龙门吊边轮间距）。
即：龙门吊作用在钢轨上的距离是：L1=7.5m ，L2=8.892m根据压力压强计算公式：压强=压力/面积，转换得：面积=压力/压强要使得龙门吊对地基混凝土的压强小于2MPa才能达到安全要求。
龙门吊计算书
龙门吊计算书-CAL-FENGHAI.-(YICAI)-Company One1计算书目录第1章计算书................................................................ 错误!未定义书签。
龙门吊轨道基础、车挡设计验算......................... 错误!未定义书签。
龙门吊走行轨钢轨型号选择计算..................... 错误!未定义书签。
龙门吊轨道基础承载力验算......................... 错误!未定义书签。
龙门吊轨道基础地基承载力验算..................... 错误!未定义书签。
吊装设备及吊具验算................................... 错误!未定义书签。
汽车吊选型思路................................... 错误!未定义书签。
汽车吊负荷计算................................... 错误!未定义书签。
汽车吊选型....................................... 错误!未定义书签。
钢丝绳选择校核................................... 错误!未定义书签。
卸扣的选择校核................................... 错误!未定义书签。
绳卡的选择校核................................... 错误!未定义书签。
汽车吊抗倾覆验算..................................... 错误!未定义书签。
地基承载力验算....................................... 错误!未定义书签。
第1章计算书1.1 龙门吊轨道基础、车挡设计验算MG85-39-11龙门吊，龙门吊跨径改装修整为37m，每台最大起吊能力为85T。
龙门起重机设计计算
龙门起重机设计计算龙门起重机设计计算一．设计条件1.计算风速最大工作风速：6级最大非工作风速：10级(不加锚定)最大非工作风速：12级(加锚定)2.起升载荷Q=40吨3.起升速度满载：v=1m/min空载：v=2m/min4.小车运行速度：满载：v=3m/min空载：v=6m/min5.大车运行速度：满载：v=5m/min龙门起重机设计计算空载：v=10m/min6.采用双轨双轮支承型式，每侧轨距2米。
7.跨度44米，净空跨度40米。
8.起升高度:H上=50米，H下=5米二．轮压及稳定性计算(一)载荷计算1．起升载荷：Q=40t2．自重载荷小车自重G1=6.7t龙门架自重G2=260t大车运行机构自重G3=10t司机室G4=0.5t电气G5=1.5t3．载荷计算名称正面侧面风力系数C高度系数K h挡风面积A计算结果CK h A高度h风力系数C高度系数K h挡风面积A计算结果CK h A高度h货物 1.2 1.62 22 42.8 50 1.2 1.62 22 42.8 50 小车 1.1 1.71 6 11.3 68 1.1 1.71 6 11.3 68 司机室 1.1 1.51 4.5 7.5 40 1.1 1.51 3 5.0 40 门架 1.6 1.51 188 454.2 44 1.6 1.51 142 343 44 大车 1.1 1.0 2 2.2 0.5 1.1 1.0 2 2.2 0.5 合计518 44.8 404工作风压：qⅠ=114N/m2qⅡ=190N/m2qⅢ=800N/m2(10级)qⅢ=1000N/m2(12级)正面：FwⅠ=518x114N=5.91410⨯NFwⅡ=518x190N=9.86410⨯NFwⅢ=518x800N=41.44410⨯N(10级)FwⅢ=518x1000N=51.84⨯N(12级)10侧面：FwⅠ=4.614⨯N10FwⅡ=7.68410⨯NFwⅢ=32.344⨯N(10级)10FwⅢ=40.434⨯N(12级)10（二）轮压计算1．小车位于最外端，Ⅱ类风垂直于龙门吊正面吹大车,运行机构起制动，并考虑惯性力的方向与风载方向相同。
龙门吊计算书【范本模板】
计算书目录第1章计算书 (1)1.1 龙门吊轨道基础、车挡设计验算 (1)1。
1。
1 龙门吊走行轨钢轨型号选择计算 (1)1.1。
2 龙门吊轨道基础承载力验算 (2)1。
1.3 龙门吊轨道基础地基承载力验算 (2)1。
2 吊装设备及吊具验算 (3)1。
2。
1 汽车吊选型思路 (3)1。
2.2 汽车吊负荷计算 (4)1.2.3 汽车吊选型 (4)1.2。
4 钢丝绳选择校核 (5)1.2。
5 卸扣的选择校核 (5)1。
2.6 绳卡的选择校核 (6)1.3 汽车吊抗倾覆验算 (7)1。
4 地基承载力验算 (7)第1章计算书1.1 龙门吊轨道基础、车挡设计验算MG85—39-11龙门吊，龙门吊跨径改装修整为37m,每台最大起吊能力为85T。
上纵梁为三角桁架，整机运行速度6m/min,小车运行速度5m/min，整机重量60T。
1＃梁场最大梁重137T，设置两台MG85龙门吊，最大起吊能力170T，可以满足使用要求.本方案地基基础梁总计受力:M=137+60×2=257TF=M＊g=257T×9.8N/kg=2519kN2台龙门吊共计有8个支点,则每个支点受力:P=F/8=315kN85T满负荷运转（吊装170T）时,Pmax=（85+60)T×9。
8N/kg/4=355kN.1.1.1 龙门吊走行轨钢轨型号选择计算确定龙门吊走行轨上的钢轨，计算方式有两种,二者取较大值：方式一：根据《路桥施工计算手册》计算：g1=2P+v/8=2×315+（6×60/1000/8）=630kN/m方式二：根据《吊车轨道联结及车挡(适用于混凝土结构）》中“总说明4。
3公式(1）”计算：P d=1.05×1.4×1。
15×315=533kN/m；满负荷运转时:g1max=2×355+(20×60/1000/8）=710kN/m；P d max=1.05×1.4×1。
龙门吊基础计算书
龙门吊基础计算书
龙门吊基础计算书
工程概况：
福州市轨道交通6号线2标3工区盾构始发井场地，需要
安装1台MG50门式起重机，以供盾构施工时器材的垂直运输。
因盾构区间较短，暂定安装1台50t龙门吊进行作业。
龙门吊检算：
1、设计依据：龙门吊使用以及受力要求、施工场地布置
要求、地铁施工规范。
2、设计参数：
2.1、材料性能指标：C30砼、f=1
3.8MPa、轴心抗压强度：c=4、弹性模量：Ec=3.0×10^7 MPa；R235钢筋：fsd=195MPa；HRB335钢筋：fsd=280MPa。
2.2、基础截面的拟定及钢筋的配置：基础截面采用倒T 形，钢筋布置如图
3.3-1所示，下侧受拉钢采用10根B16钢筋，上侧受压钢筋采用3根B16钢筋。
根据基础抗冲剪破坏公式进行计算，考虑到钢轨的作用，龙门吊轮压荷载P应简化成一段均布荷载作用在倒T型轨道基础上。
最大轮压为382KN，每两个轮为一组。
根据侧立面图，进行冲切验算。
龙门吊计算书
龙门吊计算书假定计算参数：1、龙门用万能杆件拼装。
2、龙门净高16m,净宽42m,计算荷载1988KN。
3、龙门采用双层横梁拼装。
4、截面弹性模量E取2.1x105MPa。
一、求解截面特性现拟定横梁与立柱截面形式如下：由万能杆件标准图得：A=559.2cm2I y=I y1+A1d2+I y2+A2d2=2×(7896+279.6×1002)=5607792cm4W y=I y/z0=56077.92cm3I z=I z0+I z1+A1d2+I z2+A2d2=5264+2×(5264+186.4×2002)=14927792cm4 W z=I z/y0=74638.96cm3②立柱截面形式A=372.8cm2I x=I x1+A1d2+I x2+A2d2=2×(5264+186.4×1002)=3738528cm4W x=I x/z0=37385.28cm3I z=I z1+A1d2+I z2+A2d2=2×(5264+186.4×1002)=3738528cm4W z=I z/x0=37385.28cm3二、求解钢构内力与挠度根据龙门受力情况，可把龙门简化为钢构模型进行计算，荷载值P=1988KN（钢构件重）+420KN（横梁自重）=2408KN,考虑到单龙门受力将力分配如下图所示：VSES3.2 译码文件窗口界限尺寸（X,Y）：60.000 35.116计算类型(静力1，模态2，动力响应3，屈曲4)：1节点总数：6单元类型（桁架元1，刚架元2，三角形平面元3，四边形平面元4，空间元5，矩形板元6，板壳元7，梁-板壳组合8，杆-实体组合）：2是否计入剪切变形（仅对梁单元）：中间铰个数（仅对梁单元）：虚拟单元数（仅对梁单元）：单元总数：5单元特性种类：2材料种类：1有约束的节点数：6有支座位移的节点数：加荷载的节点数：2加荷载的单元数：是否计入重力：False重力因子（GX,GY,GZ）：0 0 0节点号及节点坐标（X,Y,Z）：1 2.000000e+00 2.000000e+00 0.000000e+002 2.000000e+00 1.800000e+01 0.000000e+003 1.600000e+01 1.800000e+01 0.000000e+004 3.000000e+01 1.800000e+01 0.000000e+005 4.400000e+01 1.800000e+01 0.000000e+006 4.400000e+01 2.000000e+00 0.000000e+00单元特性号及特性值：1 5.600000e-02 1.000000e+02 1.000000e+02 1.490000e-01 1.000000e+001.000000e+002 3.730000e-02 1.000000e+02 1.000000e+02 3.740000e-02 1.000000e+00 1.000000e+00材料特性号及特性值：1 7.800000e+04 2.100000e+11 3.000000e-01单元号及节点号,单元特性号,材料特性号：1 12 002 0012 23 001 0013 5 6 002 0014 3 4 001 0015 4 5 001 001约束节点号及约束值：1 1 1 1 0 0 02 0 0 1 1 1 03 0 0 1 1 1 04 0 0 1 1 1 05 0 0 1 1 1 06 1 1 1 0 0 0节点荷载所在的节点号及荷载分量值(PX,PY,PZ,MX,MY,MZ)：3 0.000000e+00 -1.240000e+06 0.000000e+00 0.000000e+00 0.000000e+00 0.000000e+004 0.000000e+00 -1.240000e+06 0.000000e+00 0.000000e+00 0.000000e+00 0.000000e+00弹簧单元数：集中质量节点数：VSES3.2计算结果文件计算类型：1节点号及节点位移 (m)：1 0.00000e+00 0.00000e+00 0.00000e+002 6.38744e-04 -2.53287e-03 0.00000e+003 2.12913e-04 -5.73020e-02 0.00000e+004 -2.12917e-04 -5.73020e-02 0.00000e+005 -6.38748e-04 -2.53287e-03 0.00000e+006 0.00000e+00 0.00000e+00 0.00000e+00单元号及单元内力(局部坐标下的N1,MY1,MZ1,N2,MY2,MZ2)：1 1.24000e+06 0.00000e+00 -2.50000e-01 -1.24000e+06 0.00000e+00 5.72316e+062 3.57698e+05 0.00000e+00 5.72316e+06 -3.57698e+05 0.00000e+00 1.16368e+073 1.24000e+06 0.00000e+00 5.72316e+06 -1.24000e+06 0.00000e+00 -2.50000e-014 3.57698e+05 0.00000e+00 -1.16368e+07 -3.57698e+05 0.00000e+00 1.16368e+075 3.57698e+05 0.00000e+00 -1.16368e+07 -3.57698e+05 0.00000e+00 -5.72316e+06单元号及单元剪力(局部坐标下的QY1,QZ1,QY2,QZ2)：1 3.57698e+05 0.00000e+00 -3.57698e+05 0.00000e+002 1.24000e+06 0.00000e+00 -1.24000e+06 0.00000e+003 3.57698e+05 0.00000e+00 -3.57698e+05 0.00000e+004 -2.50000e-01 0.00000e+00 2.50000e-01 0.00000e+005 -1.24000e+06 0.00000e+00 1.24000e+06 0.00000e+00单元号及单元应力 (局部坐标下的max1,min1,max2,min2)：1 -3.32440e+07 -3.32440e+07 -2.75208e+07 -3.89671e+072 -6.64297e+05 -1.21106e+07 5.24938e+06 -1.80243e+073 -2.75208e+07 -3.89671e+07 -3.32440e+07 -3.32440e+074 5.24938e+06 -1.80243e+07 5.24938e+06 -1.80243e+075 5.24938e+06 -1.80243e+07 -6.64296e+05 -1.21106e+07综合上面分析跨中最大挠度Δd=5.7302e-02m(钢构模型)＜44/600=7.33333e-2满足钢结构设计规范要求。
(完整版)龙门吊计算书
下赶场沟大桥预制场74T龙门吊设计计算书下赶场沟大桥74T龙门吊计算书一、概述本预制场龙门吊横梁由贝雷片拼成，门柱由钢管和型钢组成；计算跨径为24m。
1、门柱一个门柱用2根Φ325mm、δ=10mm的钢管作主立柱，立柱上采用２根［25b槽钢作斜撑。
立柱顶上设置2根[30b槽钢作横梁，贝雷片直接作用于[30b槽钢上。
立柱底部通过20mm厚A3钢板与单轨平车连接。
每个门柱两个平车，一个主动，一个被动。
两个平车之间用2根14#槽钢拼焊成箱形前后焊联。
钢管与钢横梁采用焊接连接加固。
2、横梁一组横梁用6排9片贝雷片，设置上下加强弦杆。
两端头用4片（90-115-90）×118cm支撑架连接。
中间接头均用90×118cm支撑架连接。
同时横梁的上下面均用支撑架连接加固，除两端头上表面用（90-115-90）×118cm支撑架外，其余用90×118cm支撑架。
横梁一边通过吊带悬挂28#工字钢设10T电动葫芦，用于模板安装及砼浇筑，吊带距离间隔为1m。
横梁与门柱用桁架螺栓连接，再用Φ20U型螺栓加固。
3．天车在横梁上安放枕木、铁轨、1.6m主动平车。
枕木间距为60cm，5T慢速卷扬机放平车上，用5门滑车组吊装,钢丝绳采用直径为25mm 的。
4．操作台操作台设在门柱上，两套门吊的操作台相邻设置，以便于联系，统一协调操作。
各种电缆按规定布设，保证安全，便捷。
二、横梁计算对本龙门吊可进行如下简化计算，横梁拟用简支梁进行计算，脚架按受压格构柱进行计算，斜撑起稳定作用不作受力计算。
1、荷载计算横梁自重：q=11.7 KN/m天平及滑轮自重：P1=25KN起吊重量：P2=740/2=370KN2、计算简图（横梁）3、内力计算（1）最大弯矩当集中荷载作用于横梁的跨中位置，产生跨中最大弯矩，此时A、B支点也产生最大的负弯矩。
其中有R A=R B=(11.7×27+740÷2)÷2=343KN下弦弯矩：M A=M B=1/2*ql2=1/2×11.7×1.52=13.2 KN·m上弦弯矩：M Cmax=R A×12-11.7×(27÷2)2÷2=3050KN·m（2）最大支点反力计算当集中荷载作用在距离支点2.5m时，该支点的反力最大。
龙门吊基础计算书（最终）
龙门吊基础计算书（最终）⼴东省龙川⾄怀集公路TJ31标钢筋加⼯⼚龙门吊基础计算书1、龙门吊基础设计⽅案我项⽬钢筋加⼯⼚龙门吊为24m宽，有效起重重量为10T，龙门吊为MH-10-24型，该龙门吊起吊能⼒为10T的门吊，门吊⾃重按12T计算。
基础采⽤条形基础，每隔10m设置⼀道2cm宽的沉降缝，宽100cm，⾼50cm，基础采⽤C20砼，纵向受⼒钢筋采⽤两层共六根Φ12mm带肋钢筋，箍筋采⽤Φ10mm光圆钢筋，箍筋间距为200mm，具体尺⼨如图1-1，1-2所⽰。
图1-2 龙门吊轨道基础断⾯图2、基底地质情况基底为较软弱的红粘⼟，经实测地基承载⼒为160～180Kpa ，采⽤换填的⽅法提⾼地基承载⼒，基底换填0.3m 厚的碎⽯渣，未压实，按松散考虑，地基基本承载⼒为σ0为180kPa ，在承载⼒计算时取最⼩值160Kp 。
查《路桥施⼯计算⼿册》中碎⽯渣的变形模量E 0=29～65MPa ，红粘⼟的变形模量E 016～39MPa,为安全起见，取碎⽯渣的变形模量E 0=29 MPa ，红粘粘⼟16MPa 。
3、建模计算3.1、⼒学模型简化基础内⼒计算按弹性地基梁计算，⽤有限元软件Midas Civil2010进⾏模拟计算。
即把钢筋砼梁看成梁单元，将地基看成弹性⽀承。
龙门吊⾃重按12T 计算，总重22T ，两个受⼒点，单点受集中⼒11T ，基础梁按10m 长计算。
具体见图3-3。
图3-1 ⼒学简化模型3.2、弹性⽀撑刚度推导根据《路桥施⼯计算⼿册》可知，荷载板下应⼒P 与沉降量S 存在如下关系：230(1)10cr P b E s ωυ-=-?其中：E0-----------地基⼟的变形模量，MPa ；ω-----------沉降量系数，刚性正⽅形板荷载板ω=0.88；刚性圆形荷载板ω=0.79；ν-----------地基⼟的泊松⽐，为有侧涨竖向压缩⼟的侧向应变与竖向压缩应变的⽐值；Pcr-----------p-s 曲线直线终点所对应的应⼒，MPa ；s-------------与直线段终点所对应的沉降量，mm ；b-------------承压板宽度或直径，mm ；不妨假定地基的变形⼀直处在直线段，这样考虑是⽐较保守也是可⾏的。
龙门吊设计计算
府谷煤炭铁路专用线四标龙门吊计算书
编制：
复核：
审核：
中铁七局集团府谷铁路专用线项目部二O一二年四月十五日
龙门吊设计计算
参数选定：
模板重量0.85吨，龙门吊横梁H200*150*8，连接板采用L80*80*10和Φ89*6钢管，连接螺栓M24螺栓。
一、横梁计算
安全系数2.0，F=2*8.5=17KN
按照简支梁检算：集中荷载在中间位置时横梁弯矩最大。
模型如下
最大剪力Q=1/2*17KN=8.5KN
最大弯矩Mmax=1/4*17*6=25.5KNm
二、内力验算
H200*150型钢：A=39.76cm2 Wx=283cm3 Ix=2740cm4
弯矩验算：б=Mmax/W=25500/283=90.1MPa<[б]=170MPa
满足要求
剪力验算：
г=3Q/2A=3*8500/（2*39760）=0.315MPa<[г]=98MPa
满足要求
三、桁架计算
集中荷载移动到指点位置时桁架支腿受力最大，计算模型见下：
计算模型轴力图
最大轴力(压力)N=8.84KN
Φ89*6钢管：A=1564.5mm2
L80*80*10角钢：A=1513mm2
应力б=N/A=8840/1513=5.84MPa<[б]=170MPa 满足要求
四、连接螺栓检算
螺栓位置主要承受剪力作用，最大剪力Q=2.43KN按摩擦性螺栓计算：
普通螺栓抗剪计算：A=452.16mm2
г=3*Q/(2*A)=2430/452.16=8.05MPa<[г]=98MPa
满足要求
五、龙门吊示意图。
起重大龙门计算
起重门架计算书第一章龙门吊机参数确定一、概况本龙门吊机横梁部分主要采用13节321型贝雷桁架拼装，总长39m，设计净跨33.8m，净高7.8m，立柱采用D340mm壁厚10mm钢管加工，为保证横梁的水平刚度，桁架排距采用0.45+0.45+0.9+0.45+0.45m，横梁水平支撑架之间采用接头错位连接，这样可避免由于桁架接头变形产生的横梁水平位移。
二、龙门吊机参数1、净高H=7.8m 4根D340钢管腿柱2、净跨L=33.8m 13节321型贝雷桁架3、净吊重W=35吨（20m边板13.15m3）第二章荷载计算一、横梁自重1、横梁为六排单层321型贝雷片桁架结构。
横梁顶面横移平车分配梁采用16#工字钢，其总重约为 1.18m *47根*2边*20.5kg/m=2274kg。
2、起重卷扬机钢轨采用2根长度为34.5m的59型重轨，其总重约为2*34.5m*51.51kg/m=3554 Kg。
3、横梁在每一片贝雷架接头处均设置一片竖向90cm支撑架，每片竖向支撑架重约90 Kg，共需28片，其总重约2520Kg。
4、除以上1～3部分新制构件外，横梁还需321型贝雷桁架片及其配套构件如下表:下加强弦杆78 根80 6240 总计重量282305、横梁总计重量G由1～4部分重量构成，故横G横=2274+3554+2520+28230=36578kg二、计算模式横梁按简支梁计算，立柱按轴心受力杆件计算。
由于已知桁架片用于钢桥时的组合桁架截面参数（惯性距、抗弯刚度等）和容许内力值，且该龙门吊机结构符合贝雷桁架片用于钢桥时的组合形式，可将该龙门吊机作为一种贝雷桁架型钢桥，从而简化为一种等故截面简支梁进行计算，其具体简化计算模式如下图：三、立柱自重1、立柱为每侧两根斜腿，采用D外=340mm、δ=10mm钢管，净长l0=785.4 cm，斜度1：0.36，截面积A=10367mm2，单腿重G柱=639kg，回转半径i=0.354*330=116.8mm，λ=7854/116.8=67.2，φ=0.602。
龙门吊基础设计计算书2
60t龙门吊基础设计1、设计资料1、甲方提供的地质勘探资料；2、龙门吊生产厂家提所供有关资料；3、《建筑地基基础设计规范》（GB50007-2011）；4、《砼结构设计规范》（GB50010-2010）；5、《建筑桩基技术规范》（JGJ94-2008）；2、工程说明1、本工程2层土为淤泥，约4m厚；3层土为淤泥质黏土，约20m厚，为主要持力层。
本工程采用φ400混凝土预制管桩，为摩擦型桩。
根据《建筑桩基技术规范》经验参数法，桩的极限侧阻力qs1取17kPa，qs2取26kPa。
2、龙门吊参数：龙门吊最大起重量为60t，全机总重40t。
龙门吊支腿距离为7.5m，轮距为0.65m。
3、基础采用C30砼，钢筋采用HRB400钢筋。
砼自重按25.0KN/m3计。
3、地基设计1、荷载计算：单侧传给桩基的最大竖向力标准值P = 1.2*400/2+1.4*0.6*600 = 744kN2、桩基计算：桩数确定：桩间距取3m，故龙门吊支腿范围内桩数n=7.5/3（5）=2.5（1.5），故取n=3（1.5）。
单桩竖向力设计值N = p/n =744/3（1.5）=248kN（496）单桩极限承载力Quk = Qsk + Qpk = u∑ qsikli + q pk Ap= 3.14x0.4x(17x4+26x16)+0 =607kN 取Quk=600kN单桩竖向承载力特征值Ra=1/2 Quk = 600/2= 300kN > 248KN，满足要求。
3、地基梁计算：3.1 计算简图：3.2 计算条件：荷载条件:均布恒载标准值: 0.00kN/m 活载准永久值系数: 0.50均布活载标准值: 0.00kN/m 支座弯矩调幅幅度: 0.0%梁容重 : 25.00kN/m3 计算时考虑梁自重: 考虑恒载分项系数 : 1.20 活载分项系数 : 1.40活载调整系数 : 1.00配筋条件:纵筋级别 : HRB400箍筋级别 : HRB400配筋调整系数 : 1.0上部纵筋保护层厚: 25mm下部纵筋保护层厚: 40mm混凝土等级 : C303.3 计算结果----------------------------------------------------------------------- 梁号 1: 跨长 = 3000 B×H = 1000 × 600左中右弯矩(-) : 0.000 0.000 -80.325弯矩(+) : 0.001 207.309 0.000剪力: 283.162 -119.775 -146.775上部as: 35 35 35下部as: 50 50 50上部纵筋: 1200 1200 1200下部纵筋: 1200 1200 1200箍筋Asv: 953 953 953上纵实配: 5E22(1901) 5E22(1901) 5E22(1901)下纵实配: 5E22(1901) 5E22(1901) 5E22(1901)箍筋实配: 4E10@200(1571) 4E10@200(1571) 4E10@200(1571)腰筋实配: 6E16(1206) 6E16(1206) 6E16(1206) 上实配筋率: 0.32% 0.32% 0.32%下实配筋率: 0.32% 0.32% 0.32%箍筋配筋率: 0.16% 0.16% 0.16% 裂缝: 0.000 0.058 0.018挠度: 0.000 0.726 0.000最大裂缝:0.058mm<0.400mm最大挠度:0.726mm<15.000mm(3000/200)本跨计算通过.----------------------------------------------------------------------- 梁号 2: 跨长 = 3000 B×H = 1000 × 600左中右弯矩(-) : -80.325 -48.263 -80.325弯矩(+) : 0.000 0.000 0.000剪力: 46.687 19.688 -46.687上部as: 35 35 35下部as: 50 50 50上部纵筋: 1200 1200 1200下部纵筋: 1200 1200 1200箍筋Asv: 953 953 953上纵实配: 5E22(1901) 5E22(1901) 5E22(1901)下纵实配: 5E22(1901) 5E22(1901) 5E22(1901)箍筋实配: 4E10@200(1571) 4E10@200(1571) 4E10@200(1571)腰筋实配: 6E16(1206) 6E16(1206) 6E16(1206)上实配筋率: 0.32% 0.32% 0.32%下实配筋率: 0.32% 0.32% 0.32%箍筋配筋率: 0.16% 0.16% 0.16%裂缝: 0.018 0.011 0.018挠度: 0.000 -0.325 0.000最大裂缝:0.018mm<0.400mm最大挠度:0.000mm<15.000mm(3000/200)本跨计算通过.----------------------------------------------------------------------- 梁号 3: 跨长 = 3000 B×H = 1000 × 600左中右弯矩(-) : -80.325 0.000 0.000弯矩(+) : 0.000 207.309 0.001剪力: 146.775 119.775 -283.162上部as: 35 35 35下部as: 50 50 50上部纵筋: 1200 1200 1200下部纵筋: 1200 1200 1200箍筋Asv: 953 953 953上纵实配: 5E22(1901) 5E22(1901) 5E22(1901)下纵实配: 5E22(1901) 5E22(1901) 5E22(1901)箍筋实配: 4E10@200(1571) 4E10@200(1571) 4E10@200(1571)腰筋实配: 6E16(1206) 6E16(1206) 6E16(1206) 上实配筋率: 0.32% 0.32% 0.32%下实配筋率: 0.32% 0.32% 0.32%箍筋配筋率: 0.16% 0.16% 0.16% 裂缝: 0.018 0.058 0.000挠度: 0.000 0.726 0.000最大裂缝:0.058mm<0.400mm最大挠度:0.726mm<15.000mm(3000/200)本跨计算通过.3.4 计算简图3.54、结论1. 桩选用φ400预制混凝土桩，桩长为20m（不含桩尖），沿轨道中心线按桩间距3m均匀布置。
