电路画板protel99se各层的功能及常用快捷键的使用

合集下载

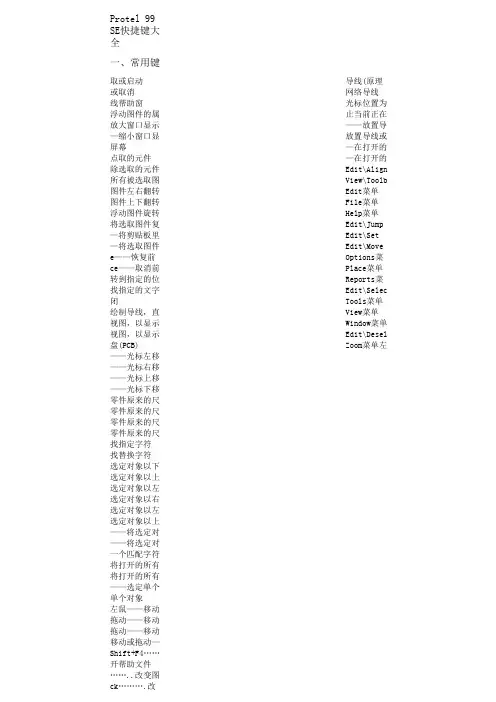

Protel 99 SE快捷键大全

Protel 99 SE快捷键大全

Protel 99 SE快捷键大全一、常用键Enter——选取或启动 P+W--放置导线(原理图)Esc——放弃或取消P+T--放置网络导线(PCB)F1——启动在线帮助窗 Home——以光标位置为中心,刷新屏幕Tab——启动浮动图件的属性窗口Esc——终止当前正在进行的操作,返回待命状态Page Up——放大窗口显示比例 Backspace——放置导线或多边形时,删除最末一个顶点Page Down——缩小窗口显示比例 Delete——放置导线或多边形时,删除最末一个顶点 End——刷新屏幕 Ctrl+Tab——在打开的各个设计文件文档之间切换Del——删除点取的元件(1个)Alt+Tab——在打开的各个应用程序之间切换Ctrl+Del—删除选取的元件(2个或2个以上)A——弹出Edit\Align子菜单X+A——取消所有被选取图件的选取状态 B——弹出View\Toolbars子菜单X——将浮动图件左右翻转E——弹出Edit菜单Y——将浮动图件上下翻转 F——弹出File菜单Space——将浮动图件旋转90度H——弹出Help菜单Crtl+Ins——将选取图件复制到编辑区里 J——弹出Edit\Jump菜单Shift+Ins——将剪贴板里的图件贴到编辑区里L——弹出Edit\Set Location Makers子菜单Shift+Del——将选取图件剪切放入剪贴板里M——弹出Edit\Move子菜单Alt+Backspace——恢复前一次的操作 O——弹出Options菜单Ctrl+Backspace——取消前一次的恢复P——弹出Place菜单Crtl+G——跳转到指定的位置R——弹出Reports菜单Crtl+F——寻找指定的文字S——弹出Edit\Select子菜单Alt+F4——关闭T——弹出Tools菜单spacebar——绘制导线,直线或总线时,改变走线模式V——弹出View菜单V+D——缩放视图,以显示整张电路图W——弹出Window菜单V+F——缩放视图,以显示所有电路部件 X——弹出Edit\Deselect菜单P+P--放置焊盘(PCB) Z——弹出Zoom菜单左箭头——光标左移1个电气栅格Shift+左箭头——光标左移10个电气栅格右箭头——光标右移1个电气栅格Shift+右箭头——光标右移10个电气栅格上箭头——光标上移1个电气栅格Shift+上箭头——光标上移10个电气栅格下箭头——光标下移1个电气栅格Shift+下箭头——光标下移10个电气栅格Ctrl+1——以零件原来的尺寸的大小显示图纸Ctrl+2——以零件原来的尺寸的200%显示图纸Ctrl+4——以零件原来的尺寸的400%显示图纸Ctrl+5——以零件原来的尺寸的50%显示图纸Ctrl+F——查找指定字符Ctrl+G——查找替换字符Ctrl+B——将选定对象以下边缘为基准,底部对齐Ctrl+T——将选定对象以上边缘为基准,顶部对齐Ctrl+L——将选定对象以左边缘为基准,*左对齐Ctrl+R——将选定对象以右边缘为基准,*右对齐Ctrl+H——将选定对象以左右边缘的中心线为基准,水平居中排列Ctrl+V——将选定对象以上下边缘的中心线为基准,垂直居中排列Ctrl+shift+H——将选定对象在左右边缘之间,水平均布Ctrl+shift+V——将选定对象在上下边缘之间,垂直均布F3——查找下一个匹配字符Shift+F4——将打开的所有文档窗口平铺显示Shift+F5——将打开的所有文档窗口层叠显示Shift+单左鼠——选定单个对象Crtl+单左鼠,再释放Crtl——拖动单个对象Shift+Ctrl+左鼠——移动单个对象按Ctrl后移动或拖动——移动对象时,不受电器格点限制按Alt后移动或拖动——移动对象时,保持垂直方向按Shift+Alt后移动或拖动——移动对象时,保持水平方向Shift+F5或Shift+F4………..以层叠形式或平铺形式打开所有文档F1……….打开帮助文件Left_Click………..改变图件的焦点位置(按住鼠标左键移动)Left_Dbl_Click……….改变对象属性(双击饭票左键)Ctrl+Delete……….删除选中的图件Ctrl+Insert或Ctrl+C……….复制↑/↓←/→……….光标移动一个锁定栅格的尺寸Shift+Delete或Ctrl+C……….剪切Shift+↑/↓←/→……….光标以10倍锁定栅格的尺寸为单位移动Shift+ Left__Click……….图件被选与被选之间的切换(按住Shift键,然后单击图件可恢复原状) Ctrl+ Backspace或Alt+Backspace……….重复或取消上一次操作Ctrl+ PageDown……….对工作区进行缩放以显示所有的图件PageUp或PageDown……….对工作区以光标当前位置为中心进行缩放Home……….将光标当前位置放到工作区中心End或V/R……….刷新工作区二、原理图绘制常用快捷键;Ctrl+B / H / T……….使一组图件按底端、水平中心线或顶端对齐Ctrl+L或Ctrl+R……….使一组图件向左或右对齐Shift+Ctrl+H / V……….使一组图件水平或垂直靠中对齐Left__Hold__Down……….改变图件位置(按住鼠标左键进行移动)F2………改变图件的焦点位置(先选中图形再按F2)Ctrl+ Left__Click……….移动图件的信号线(按住Ctr同时用鼠标左键单击信号线,然后进行移动) Ctrl+ Left__ Hold__Down………移动图件的信号线(按住Ctrl,单击信号线,同时按住鼠标不放) Ctrl+G……….查找和替换F3……….查找下一个项目Ctrl+F……….查找项目Ctrl+ Home……….使光标回到文档的原点上Shift+ Ctrl+ Left__Click……….移动单个图件(同时按住Shift和Ctrl,用鼠标左键单击图件然后对图件进行移动)Ctrl+ 5 / 1 / 2 / 4……….按一定比例显示P/P:放置组件P/W:画联机P/B:画总线P/U:画总线分支线P/J:放置电路接点P/O:放置电源或地P/N:放置网络标号三、PCB常用快捷键;Left__ Hold__Down………改变图件位置(按住鼠标左键进行移动)Ctrl+Left__ Hold__Down………改变图件位置(按住Ctrl,同时按住鼠标左键进行移动)Ctrl+Return………. 改变图件位置(同时按住Ctrl和回车键)Shift+ Ctrl+ Left__Click……….改变图件的焦点位置(同时按住Shift 和Ctrl,然后单击鼠标左键)Ctrl+ Left__Click……….改变图件的焦点位置(按住Ctrl,同时按住鼠标左键不放进行调整) Return/ Shift+ Ctrl+ Left__Click……….改变图件的焦点位置Left__Dbl__Click……….改变单个图件(双击鼠标左键)Ctrl+ Left + Dbl__Click……….改变单个图件(按住Ctrl,同时单击鼠标左键)Shift+E……….文档的参数选择L……….文文件的参数选择(打开Document Options对话框中的Layers标签)Q……….文档的参数选择(公制/英制尺寸单位切换)G……….锁定栅格大小的选择设置Alt+Insert……….粘贴Ctrl+ Home或Ctrl+End……….使光标回到文档或自定义的原点上Ctrl+M……….测量距离Ctrl+H……….选择图件Ctrl+D……….参数选择设置(选择显示或隐藏绘制电路工具)Ctrl+O……….参数选择设置Shift+S……….参数选择设置(同时按住Shift和S,能显示单个工作层的图件,再按一次即可恢复) Shift+R………. 参数选择设置(可改变交互式路径的模式)Ctrl+G……….锁定栅格大小的输入设置Ctrl+U……….取消上一次操作Ctrl+Z……….对图形进行区域放大End……….刷新工作区Right__Hold__Down……….对图件进行平移(按住鼠标左键不放)Ctrl+PageUp或Ctrl+PageDown……….图面最大化或最小化Shift+PageUp或Shift+PageDown……….以10%为步距进行图面缩放*:切换工作层面+或-:切换到后一个或前一个工作层P/A:放置圆心弧P/C:放置组件P/D:放置尺寸标注P/E:放置边沿弧P/F:进行填充P/G:放置多边形覆铜P/O:放置坐标P/P:放置焊盘P/S:放置字符串P/T:放置线段P/V:放置过孔四、原理图常用快捷键;P/A:画圆心弧P/L:画直线P/P:画组件引脚P/R:画矩形T/C:创建一个新组件T/E:为原理图组件库浏览器窗口中选中的元器件重新命名T/R:删除原理图组件库浏览器窗口中选中的器件T/T:删除原理图组件库浏览器窗口中选中的器件的子件T/W:为原理图组件库浏览器窗口中选中的元器件创建一个新的子件五、PCB组件库常用快捷键;P/A:放置弧线P/F:进行填充P/P:放置焊盘P/S:放置字符串P/T:放置线段P/V:放置过孔T/C:创建一个新组件T/E:对浏览器窗口中选中的元器件重新命名T/R:删除浏览器窗口中选中的器件PCBVF:显示整块PCB图 L:PCB层面属性TT:添加泪滴 TD:设计规则检查 再ALT+R完成设计规则检查TP:整块PCB参数设定 DS:PCB更新原理图DR:布线前参数设定 PG:铺铜DE:添加网络 DM:选择机械层 JL X、Y轴命令RM:测量距离 AS:自动布线 ED 删除EME:拖动线 EMV修改铺铜 CTRL+C或SHIFT+DELETE 复制UN:撤销一条网络走线 TM:清出错误 CTRL+V或SHIFT+INSERT 粘贴XT:连续选中元件 DK:增加层面 CTRL+DELETE 清除MV:修改铺铜 SA:全选 L或DO或OL PCB层面属性UA:撤消所有网络走线 Q:公/英制的转换 点住元件或图层按 X 可以 水平翻转 点击元件不放按L键可改变元件的层面 点住元件或图层按 Y 可以 垂直翻转 走线时按下*可以添加过孔#NAME?XA 取消选中 PAGEUP 放大TP 工具选项 PAGEDOEN 缩小SP 选择连接的铜层 DR 布线规则设置ZA 显示整个PCB。

(完整版)Protel_99se快捷键大全(最终版)

(完整版)Protel_99se快捷键大全(最终版)

Protel 99 SE快捷键大全Enter——选取或启动Esc——放弃或取消F1——启动在线帮助窗Tab——启动浮动图件的属性窗口Page Up——放大窗口显示比例Page Down——缩小窗口显示比例End——刷新屏幕Del——删除点取的元件(1个)Ctrl+Del—删除选取的元件(2个或2个以上)X+A——取消所有被选取图件的选取状态X——将浮动图件左右翻转Y——将浮动图件上下翻转Space——将浮动图件旋转90度Crtl+Ins——将选取图件复制到编辑区里Shift+Ins——将剪贴板里的图件贴到编辑区里Shift+Del——将选取图件剪切放入剪贴板里Alt+Backspace——恢复前一次的操作Ctrl+Backspace——取消前一次的恢复Crtl+G——跳转到指定的位置Crtl+F——寻找指定的文字Alt+F4——关闭spacebar——绘制导线,直线或总线时,改变走线模式V+D——缩放视图,以显示整张电路图V+F——缩放视图,以显示所有电路部件P+P--放置焊盘(PCB)P+W--放置导线(原理图)P+T--放置网络导线(PCB)Home——以光标位置为中心,刷新屏幕Esc——终止当前正在进行的操作,返回待命状态Backspace——放置导线或多边形时,删除最末一个顶点Delete——放置导线或多边形时,删除最末一个顶点Ctrl+Tab——在打开的各个设计文件文档之间切换Alt+Tab——在打开的各个应用程序之间切换A——弹出Edit\Align子菜单B——弹出View\Toolbars子菜单E——弹出Edit菜单F——弹出File菜单H——弹出Help菜单J——弹出Edit\Jump菜单L——弹出Edit\Set Location Makers子菜单M——弹出Edit\Move子菜单O——弹出Options菜单P——弹出Place菜单R——弹出Reports菜单S——弹出Edit\Select子菜单T——弹出Tools菜单V——弹出View菜单W——弹出Window菜单X——弹出Edit\Deselect菜单Z——弹出Zoom菜单左箭头——光标左移1个电气栅格Shift+左箭头——光标左移10个电气栅格右箭头——光标右移1个电气栅格Shift+右箭头——光标右移10个电气栅格上箭头——光标上移1个电气栅格Shift+上箭头——光标上移10个电气栅格下箭头——光标下移1个电气栅格Shift+下箭头——光标下移10个电气栅格Ctrl+1——以零件原来的尺寸的大小显示图纸Ctrl+2——以零件原来的尺寸的200%显示图纸Ctrl+4——以零件原来的尺寸的400%显示图纸Ctrl+5——以零件原来的尺寸的50%显示图纸Ctrl+F——查找指定字符Ctrl+G——查找替换字符Ctrl+B——将选定对象以下边缘为基准,底部对齐Ctrl+T——将选定对象以上边缘为基准,顶部对齐Ctrl+L——将选定对象以左边缘为基准,*左对齐Ctrl+R——将选定对象以右边缘为基准,*右对齐Ctrl+H——将选定对象以左右边缘的中心线为基准,水平居中排列Ctrl+V——将选定对象以上下边缘的中心线为基准,垂直居中排列Ctrl+shift+H——将选定对象在左右边缘之间,水平均布Ctrl+shift+V——将选定对象在上下边缘之间,垂直均布F3——查找下一个匹配字符Shift+F4——将打开的所有文档窗口平铺显示Shift+F5——将打开的所有文档窗口层叠显示Shift+单左鼠——选定单个对象Crtl+单左鼠,再释放Crtl——拖动单个对象Shift+Ctrl+左鼠——移动单个对象按Ctrl后移动或拖动——移动对象时,不受电器格点限制按Alt后移动或拖动——移动对象时,保持垂直方向按Shift+Alt后移动或拖动——移动对象时,保持水平方向Shift+F5或Shift+F4………..以层叠形式或平铺形式打开所有文档F1……….打开帮助文件Left_Click………..改变图件的焦点位置(按住鼠标左键移动)Left_Dbl_Click……….改变对象属性(双击饭票左键)Ctrl+Delete……….删除选中的图件Ctrl+Insert或Ctrl+C……….复制↑/↓←/→……….光标移动一个锁定栅格的尺寸Shift+Delete或Ctrl+C……….剪切Shift+↑/↓←/→……….光标以10倍锁定栅格的尺寸为单位移动Shift+ Left__Click……….图件被选与被选之间的切换(按住Shift键,然后单击图件可恢复原状)Ctrl+ Backspace或Alt+Backspace……….重复或取消上一次操作Ctrl+ PageDown……….对工作区进行缩放以显示所有的图件PageUp或PageDown……….对工作区以光标当前位置为中心进行缩放Home……….将光标当前位置放到工作区中心End或V/R……….刷新工作区二、原理图绘制常用快捷键;Ctrl+B / H / T……….使一组图件按底端、水平中心线或顶端对齐Ctrl+L或Ctrl+R……….使一组图件向左或右对齐Shift+Ctrl+H / V……….使一组图件水平或垂直靠中对齐Left__Hold__Down……….改变图件位置(按住鼠标左键进行移动)F2………改变图件的焦点位置(先选中图形再按F2)Ctrl+ Left__Click……….移动图件的信号线(按住Ctr同时用鼠标左键单击信号线,然后进行移动)Ctrl+ Left__ Hold__Down………移动图件的信号线(按住Ctrl,单击信号线,同时按住鼠标不放)Ctrl+G……….查找和替换F3……….查找下一个项目Ctrl+F……….查找项目Ctrl+ Home……….使光标回到文档的原点上Shift+ Ctrl+ Left__Click……….移动单个图件(同时按住Shift和Ctrl,用鼠标左键单击图件然后对图件进行移动)Ctrl+ 5 / 1 / 2 / 4……….按一定比例显示P/P:放置组件P/W:画联机P/B:画总线P/U:画总线分支线P/J:放置电路接点P/O:放置电源或地P/N:放置网络标号三、PCB常用快捷键;Left__ Hold__Down………改变图件位置(按住鼠标左键进行移动)Ctrl+Left__ Hold__Down………改变图件位置(按住Ctrl,同时按住鼠标左键进行移动)Ctrl+Return………. 改变图件位置(同时按住Ctrl和回车键)Shift+ Ctrl+ Left__Click……….改变图件的焦点位置(同时按住Shift 和Ctrl,然后单击鼠标左键)Ctrl+ Left__Click……….改变图件的焦点位置(按住Ctrl,同时按住鼠标左键不放进行调整)Return/ Shift+ Ctrl+ Left__Click……….改变图件的焦点位置Left__Dbl__Click……….改变单个图件(双击鼠标左键)Ctrl+ Left + Dbl__Click……….改变单个图件(按住Ctrl,同时单击鼠标左键)Shift+E……….文档的参数选择L……….文文件的参数选择(打开Document Options对话框中的Layers标签)Q……….文档的参数选择(公制/英制尺寸单位切换)G……….锁定栅格大小的选择设置Alt+Insert……….粘贴Ctrl+ Home或Ctrl+End……….使光标回到文档或自定义的原点上Ctrl+M……….测量距离Ctrl+H……….选择图件Ctrl+D……….参数选择设置(选择显示或隐藏绘制电路工具)Ctrl+O……….参数选择设置Shift+S……….参数选择设置(同时按住Shift和S,能显示单个工作层的图件,再按一次即可恢复)Shift+R………. 参数选择设置(可改变交互式路径的模式)Ctrl+G……….锁定栅格大小的输入设置Ctrl+U……….取消上一次操作Ctrl+Z……….对图形进行区域放大End……….刷新工作区Right__Hold__Do wn……….对图件进行平移(按住鼠标左键不放)Ctrl+PageUp或Ctrl+PageDown……….图面最大化或最小化Shift+PageUp或Shift+PageDown……….以10%为步距进行图面缩放*:切换工作层面+或-:切换到后一个或前一个工作层P/A:放置圆心弧P/C:放置组件P/D:放置尺寸标注P/E:放置边沿弧P/F:进行填充P/G:放置多边形覆铜P/O:放置坐标P/P:放置焊盘P/S:放置字符串P/T:放置线段P/V:放置过孔四、原理图常用快捷键;P/A:画圆心弧P/L:画直线P/P:画组件引脚P/R:画矩形T/C:创建一个新组件T/E:为原理图组件库浏览器窗口中选中的元器件重新命名T/R:删除原理图组件库浏览器窗口中选中的器件T/T:删除原理图组件库浏览器窗口中选中的器件的子件T/W:为原理图组件库浏览器窗口中选中的元器件创建一个新的子件五、PCB组件库常用快捷键;P/A:放置弧线P/F:进行填充P/P:放置焊盘P/S:放置字符串P/T:放置线段P/V:放置过孔T/C:创建一个新组件T/E:对浏览器窗口中选中的元器件重新命名T/R:删除浏览器窗口中选中的器件PCBVF:显示整块PCB图 LCB层面属性TT:添加泪滴 TD:设计规则检查再ALT+R完成设计规则检查TP:整块PCB参数设定 DSCB更新原理图DR:布线前参数设定 PG:铺铜DE:添加网络 DM:选择机械层RM:测量距离 AS:自动布线EME:拖动线 EMV修改铺铜UN:撤销一条网络走线TM:清出错误XT:连续选中元件DK:增加层面MV:修改铺铜 SA:全选UA:撤消所有网络走线 Q:公/英制的转换点击元件不放按L键可改变元件的层面走线时按下*可以添加过孔XA 取消选中TP 工具选项SP 选择连接的铜层ZA 显示整个PCBJL X、Y轴命令ED 删除CTRL+C或SHIFT+DELETE 复制CTRL+V或SHIFT+INSERT 粘贴CTRL+DELETE 清除L或DO或OL PCB层面属性点住元件或图层按X 可以水平翻转点住元件或图层按 Y 可以垂直翻转+或- 可切换层面PAGEUP 放大PAGEDOEN 缩小DR 布线规则设置。

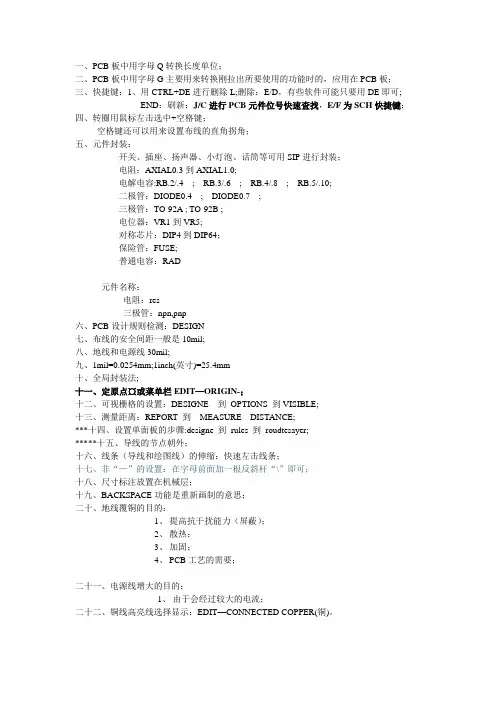

Protel 99 se软件操作记录(快捷键)

Protel 99 se软件操作记录(快捷键)

一、PCB板中用字母Q转换长度单位;二、PCB板中用字母G主要用来转换刚拉出所要使用的功能时的,应用在PCB板;三、快捷键:1、用CTRL+DE进行删除L;删除:E/D,有些软件可能只要用DE即可;END:刷新;J/C进行PCB元件位号快速查找,E/F为SCH快捷键;四、转圈用鼠标左击选中+空格键;空格键还可以用来设置布线的直角拐角;五、元件封装:开关、插座、扬声器、小灯泡、话筒等可用SIP进行封装;电阻:AXIAL0.3到AXIAL1.0;电解电容:RB.2/.4 ; RB.3/.6 ; RB.4/.8 ; RB.5/.10;二极管:DIODE0.4 ; DIODE0.7 ;三极管:TO-92A ; TO-92B ;电位器:VR1到VR5;对称芯片:DIP4到DIP64;保险管:FUSE;普通电容:RAD元件名称:电阻:res三极管:npn,pnp六、PCB设计规则检测:DESIGN七、布线的安全间距一般是10mil;八、地线和电源线30mil;九、1mil=0.0254mm;1inch(英寸)=25.4mm十、全局封装法;十一、定原点¤或菜单栏EDIT—ORIGIN-;十二、可视栅格的设置:DESIGNE 到OPTIONS 到VISIBLE;十三、测量距离:REPORT 到MEASURE DISTANCE;***十四、设置单面板的步骤:designe 到rules 到roudtesayer;*****十五、导线的节点朝外;十六、线条(导线和绘图线)的伸缩:快速左击线条;十七、非“—”的设置:在字母前面加一根反斜杆“\”即可;十八、尺寸标注放置在机械层;十九、BACKSPACE功能是重新画制的意思;二十、地线覆铜的目的:1、提高抗干扰能力(屏蔽);2、散热;3、加固;4、PCB工艺的需要;二十一、电源线增大的目的:1、由于会经过较大的电流;二十二、铜线高亮线选择显示:EDIT—CONNECTED COPPER(铜)。

Protel99SE快捷键操作及自动走线

Protel99SE快捷键操作及自动走线

Protel99SE快捷键操作及自动走线
1、快捷键操作:
*.SCH:
X-----------器件X轴翻转
Y-----------器件Y轴翻转
空格-------器件90°旋转
SA---------全选
XA---------反选
ZA---------全部展示
DN---------建立网络表
ED---------删除器件(按键后需单击)
Ctrl+F-----查找器件
*.PCB:
X、Y禁止使用!
空格-------器件90°旋转
DN---------导入网络表
ESY-------全选当前图层的线
UA--------删除所有线
AA--------自动走线(需要设置规则)
LL---------查找错漏走线
*.(PCB)LIB:
EJR--------找到原点
其他:
Q---------换单位(mil/mm)
2、自动走线:
(如果图太小看不清,按住Ctrl键不放并滚动鼠标滚轮进行缩放)①设置规则
②按照题目的要求,在图中圆圈所示中更改


⑤按照题目的要求,在图中圆圈所示中更改

⑦自动走线
⑧大功告成。

_Protel_99_SE快捷键大全

_Protel_99_SE快捷键大全

Protel 99 SE快捷键大全Enter——选取或启动Esc——放弃或取消F1——启动在线帮助窗Tab——启动浮动图件的属性窗口Page Up——放大窗口显示比例Page Down——缩小窗口显示比例End——刷新屏幕Del——删除点取的元件(1个)Ctrl+Del—删除选取的元件(2个或2个以上)X+A——取消所有被选取图件的选取状态X——将浮动图件左右翻转Y——将浮动图件上下翻转Space——将浮动图件旋转90度Crtl+Ins——将选取图件复制到编辑区里Shift+Ins——将剪贴板里的图件贴到编辑区里Shift+Del——将选取图件剪切放入剪贴板里Alt+Backspace——恢复前一次的操作Ctrl+Backspace——取消前一次的恢复Crtl+G——跳转到指定的位置Crtl+F——寻找指定的文字Alt+F4——关闭spacebar——绘制导线,直线或总线时,改变走线模式V+D——缩放视图,以显示整张电路图V+F——缩放视图,以显示所有电路部件P+P--放置焊盘(PCB)P+W--放置导线(原理图)P+T--放置网络导线(PCB)Home——以光标位置为中心,刷新屏幕Esc——终止当前正在进行的操作,返回待命状态Backspace——放置导线或多边形时,删除最末一个顶点Delete——放置导线或多边形时,删除最末一个顶点Ctrl+Tab——在打开的各个设计文件文档之间切换Alt+Tab——在打开的各个应用程序之间切换A——弹出Edit\Align子菜单B——弹出View\Toolbars子菜单E——弹出Edit菜单F——弹出File菜单H——弹出Help菜单J——弹出Edit\Jump菜单L——弹出Edit\Set Location Makers子菜单M——弹出Edit\Move子菜单O——弹出Options菜单P——弹出Place菜单R——弹出Reports菜单S——弹出Edit\Select子菜单T——弹出Tools菜单V——弹出View菜单W——弹出Window菜单X——弹出Edit\Deselect菜单Z——弹出Zoom菜单左箭头——光标左移1个电气栅格Shift+左箭头——光标左移10个电气栅格右箭头——光标右移1个电气栅格Shift+右箭头——光标右移10个电气栅格上箭头——光标上移1个电气栅格Shift+上箭头——光标上移10个电气栅格下箭头——光标下移1个电气栅格Shift+下箭头——光标下移10个电气栅格Ctrl+1——以零件原来的尺寸的大小显示图纸Ctrl+2——以零件原来的尺寸的200%显示图纸Ctrl+4——以零件原来的尺寸的400%显示图纸Ctrl+5——以零件原来的尺寸的50%显示图纸Ctrl+F——查找指定字符Ctrl+G——查找替换字符Ctrl+B——将选定对象以下边缘为基准,底部对齐Ctrl+T——将选定对象以上边缘为基准,顶部对齐Ctrl+L——将选定对象以左边缘为基准,*左对齐Ctrl+R——将选定对象以右边缘为基准,*右对齐Ctrl+H——将选定对象以左右边缘的中心线为基准,水平居中排列Ctrl+V——将选定对象以上下边缘的中心线为基准,垂直居中排列Ctrl+shift+H——将选定对象在左右边缘之间,水平均布Ctrl+shift+V——将选定对象在上下边缘之间,垂直均布F3——查找下一个匹配字符Shift+F4——将打开的所有文档窗口平铺显示Shift+F5——将打开的所有文档窗口层叠显示Shift+单左鼠——选定单个对象Crtl+单左鼠,再释放Crtl——拖动单个对象Shift+Ctrl+左鼠——移动单个对象按Ctrl后移动或拖动——移动对象时,不受电器格点限制按Alt后移动或拖动——移动对象时,保持垂直方向按Shift+Alt后移动或拖动——移动对象时,保持水平方向Shift+F5或Shift+F4………..以层叠形式或平铺形式打开所有文档F1……….打开帮助文件Left_Click………..改变图件的焦点位置(按住鼠标左键移动)Left_Dbl_Click……….改变对象属性(双击饭票左键)Ctrl+Delete……….删除选中的图件Ctrl+Insert或Ctrl+C……….复制↑/↓←/→……….光标移动一个锁定栅格的尺寸Shift+Delete或Ctrl+C……….剪切Shift+↑/↓←/→……….光标以10倍锁定栅格的尺寸为单位移动Shift+ Left__Click……….图件被选与被选之间的切换(按住Shift键,然后单击图件可恢复原状)Ctrl+ Backspace或Alt+Backspace……….重复或取消上一次操作Ctrl+ PageDown……….对工作区进行缩放以显示所有的图件PageUp或PageDown……….对工作区以光标当前位置为中心进行缩放Home……….将光标当前位置放到工作区中心End或V/R……….刷新工作区二、原理图绘制常用快捷键;Ctrl+B / H / T……….使一组图件按底端、水平中心线或顶端对齐Ctrl+L或Ctrl+R……….使一组图件向左或右对齐Shift+Ctrl+H / V……….使一组图件水平或垂直靠中对齐Left__Hold__Down……….改变图件位置(按住鼠标左键进行移动)F2………改变图件的焦点位置(先选中图形再按F2)Ctrl+ Left__Click……….移动图件的信号线(按住Ctr同时用鼠标左键单击信号线,然后进行移动)Ctrl+ Left__ Hold__Down………移动图件的信号线(按住Ctrl,单击信号线,同时按住鼠标不放)Ctrl+G……….查找和替换F3……….查找下一个项目Ctrl+F……….查找项目Ctrl+ Home……….使光标回到文档的原点上Shift+ Ctrl+ Left__Click……….移动单个图件(同时按住Shift和Ctrl,用鼠标左键单击图件然后对图件进行移动)Ctrl+ 5 / 1 / 2 / 4……….按一定比例显示P/P:放置组件P/W:画联机P/B:画总线P/U:画总线分支线P/J:放置电路接点P/O:放置电源或地P/N:放置网络标号三、PCB常用快捷键;Left__ Hold__Down………改变图件位置(按住鼠标左键进行移动)Ctrl+Left__ Hold__Down………改变图件位置(按住Ctrl,同时按住鼠标左键进行移动) Ctrl+Return………. 改变图件位置(同时按住Ctrl和回车键)Shift+ Ctrl+ Left__Click……….改变图件的焦点位置(同时按住Shift 和Ctrl,然后单击鼠标左键)Ctrl+ Left__Click……….改变图件的焦点位置(按住Ctrl,同时按住鼠标左键不放进行调整)Return/ Shift+ Ctrl+ Left__Click……….改变图件的焦点位置Left__Dbl__Click……….改变单个图件(双击鼠标左键)Ctrl+ Left + Dbl__Click……….改变单个图件(按住Ctrl,同时单击鼠标左键)Shift+E……….文档的参数选择L……….文文件的参数选择(打开Document Options对话框中的Layers标签)Q……….文档的参数选择(公制/英制尺寸单位切换)G……….锁定栅格大小的选择设置Alt+Insert……….粘贴Ctrl+ Home或Ctrl+End……….使光标回到文档或自定义的原点上Ctrl+M……….测量距离Ctrl+H……….选择图件Ctrl+D……….参数选择设置(选择显示或隐藏绘制电路工具)Ctrl+O……….参数选择设置Shift+S……….参数选择设置(同时按住Shift和S,能显示单个工作层的图件,再按一次即可恢复)Shift+R………. 参数选择设置(可改变交互式路径的模式)Ctrl+G……….锁定栅格大小的输入设置Ctrl+U……….取消上一次操作Ctrl+Z……….对图形进行区域放大End……….刷新工作区Right__Hold__Down……….对图件进行平移(按住鼠标左键不放)Ctrl+PageUp或Ctrl+PageDown……….图面最大化或最小化Shift+PageUp或Shift+PageDown……….以10%为步距进行图面缩放*:切换工作层面+或-:切换到后一个或前一个工作层P/A:放置圆心弧P/C:放置组件P/D:放置尺寸标注P/E:放置边沿弧P/F:进行填充P/O:放置坐标P/S:放置字符串P/V:放置过孔P/A:画圆心弧P/P:画组件引脚T/C:创建一个新组件T/R:删除原理图组件库浏览器窗口中选中的器件T/W:为原理图组件库浏览器窗口中选中的元器件创建一个新的子件P/A:放置弧线P/F:进行填充P/P:放置焊盘P/S:放置字符串P/T:放置线段P/V:放置过孔T/C:创建一个新组件T/E:对浏览器窗口中选中的元器件重新命名T/R:删除浏览器窗口中选中的器件PCBVF:显示整块PCB图L:PCB层面属性TT:添加泪滴TD:设计规则检查再ALT+R完成设计规则检查TP:整块PCB参数设定 DS:PCB更新原理图DR:布线前参数设定PG:铺铜DE:添加网络 DM:选择机械层RM:测量距离AS:自动布线EME:拖动线EMV修改铺铜UN:撤销一条网络走线TM:清出错误XT:连续选中元件 DK:增加层面MV:修改铺铜SA:全选UA:撤消所有网络走线 Q:公/英制的转换点击元件不放按L键可改变元件的层面走线时按下*可以添加过孔XA 取消选中TP 工具选项SP 选择连接的铜层ZA 显示整个PCBJL X、Y轴命令ED 删除CTRL+C或SHIFT+DELETE复制CTRL+V或SHIFT+INSERT粘贴CTRL+DELETE清除L或DO或OL PCB层面属性点住元件或图层按X可以水平翻转点住元件或图层按Y可以垂直翻转#NAME?PAGEUP放大PAGEDOEN 缩小DR 布线规则设置。

protel99se快捷方式大全

protel99se快捷方式大全

Protel 99se 应用设置与快捷键一、进行设置设置对话框字体显示不全的问题运行Protel99SE,点击窗口左上角的下箭头,选"Preferences...",将"Use Client system Font For All Dialogs"前面的钩去掉。

设置画线各层的颜色按O+O键二、PCB中的快捷键打开/关闭层按"L"键,选取或取消相应的层。

切换单位按"Q"键全选按S+A键,选择板上的所有东东撤消全选按X+A键,撤消全部选择整块板显示按Z+A键或按V+F键复制己选择的对象按Ctrl + Insert键或按Ctrl + C键粘贴按Shift + Insert键或按Ctrl + V键在画线(可用快捷键"P"-"T":Place Track)按空格键切换每种画线方式,是先45度斜线再直线还是先直线后45度斜线如按Shift+空格快捷键可以多改变如下几种画线方式先直线—圆弧线—后45度斜线先直线—后垂直线先直线—圆弧线—后垂直线任意角度线先圆弧线—后直线恢复原来的选择某个对象Shift + 单击那个对象改变线的层单击那个对象,并按住,按 +或–键来改变层查找某个元件按J+C键,输入就行,例R1标注尺寸按P+D键Protel99SE快捷键大全:enter——选取或启动 esc——放弃或取消f1——启动在线帮助窗口 tab——启动浮动图件的属性窗口pgup——放大窗口显示比例 pgdn——缩小窗口显示比例end——刷新屏幕 del——删除点取的元件(1个)x——将浮动图件左右翻转 crtl+g——跳转到指定的位置y——将浮动图件上下翻转 space——将浮动图件旋转90度crtl+f——寻找指定的文字 alt+f4——关闭protel ctrl+del——删除选取的元件 x+a——取消所有被选取图件的选取状态crtl+ins——将选取图件复制到编辑区里shift+ins——将剪贴板里的图件贴到编辑区里shift+del——将选取图件剪切放入剪贴板里alt+backspace——恢复前一次的操作 ctrl+backspace——取消前一次的恢复spacebar——绘制导线,直线或总线时,改变走线模式v+d——缩放视图,以显示整张电路图 v+f——缩放视图,以显示所有电路部件home——以光标位置为中心,刷新屏幕backspace——放置导线或多边形时,删除最末一个顶点ctrl+tab——在打开的各个设计文件文档之间切换alt+tab——在打开的各个应用程序之间切换b——弹出e——弹出edit菜单 f——弹出file菜单h——弹出help菜单 o——弹出options菜单p——弹出place菜单 r——弹出reports菜单t——弹出tools菜单 v——弹出view菜单w——弹出window菜单 x——弹出z——弹出zoom菜单左箭头——光标左移1个电气栅格 shift+左箭头——光标左移10个电气栅格右箭头——光标右移1个电气栅格 shift+右箭头——光标右移10个电气栅格上箭头——光标上移1个电气栅格 shift+上箭头——光标上移10个电气栅格下箭头——光标下移1个电气栅格 shift+下箭头——光标下移10个电气栅格ctrl+Q----单位切换ctrl+Y----可使元件上下翻转ctrl+X----可使元件左右翻转ctrl+1——以零件原来的尺寸的大小显示图纸 ctrl+2——以零件原来的尺寸的200%显示图纸ctrl+4——以零件原来的尺寸的400%显示图纸 ctrl+5——以零件原来的尺寸的50%显示图纸ctrl+f——查找指定字符 ctrl+g——查找替换字符ctrl+b——将选定对象以下边缘为基准,底部对齐ctrl+t——将选定对象以上边缘为基准,顶部对齐ctrl+l——将选定对象以左边缘为基准,靠左对齐ctrl+r——将选定对象以右边缘为基准,靠右对齐ctrl+h——将选定对象以左右边缘的中心线为基准,水平居中排列ctrl+v——将选定对象以上下边缘的中心线为基准,垂直居中排列ctrl+shift+h——将选定对象在左右边缘之间,水平均布ctrl+shift+v——将选定对象在上下边缘之间,垂直均布f3——查找下一个匹配字符shift+f4——将打开的所有文档窗口平铺显示SHIFT+S----看单面板shift+f5——将打开的所有文档窗口层叠显示CTRL+左键:在移动元件时,可使与之相连的导线随其一起移动shift+单左鼠——选定单个对象crtl+单左鼠,再释放crtl——拖动单个对象shift+ctrl+左鼠——移动单个对象按ctrl后移动或拖动——移动对象时,不受电器格点限制按alt后移动或拖动——移动对象时,保持垂直方向按shift+alt后移动或拖动——移动对象时,保持水平方向编辑元件时:双击引脚,在DOT后打钩,则显示为低电平有效模样元件属性对话框中的SHEET选项,默认为*。

Protel 99SE常用快捷键

Protel 99SE常用快捷键

99SE常用快捷键原理图Tab——启动浮动图件的属性窗口Page Up——放大窗口显示比例Page Down——缩小窗口显示比例End——刷新屏幕X+A—取消所有被选取图件的选取状态Space——将浮动图件旋转90度X——将浮动图件左右翻转Y——将浮动图件上下翻转Crtl+F——寻找指定的元件V+D——缩放视图,以显示整张电路图V+F——缩放视图,以显示所有电路部件Ctrl+ 5 / 1 / 2 / 4……….按一定比例显示Ctrl+Tab——在打开的各个设计文件文档之间切Alt+Tab——在打开的各个应用程序之间切换P/P:放置组件P/W:画联机P/B:画总线P/U:画总线分支线P/J:放置电路接点P/O:放置电源或地P/N:放置网络标号PCBDR:布线前参数设定L/DO: PCB层面属性TP:整块PCB参数设定DK:增加层面Ctrl+G.锁定栅格大小的输入设置Q…公制/英制尺寸单位G……….锁定栅格大小的选择设置Ctrl+H……….选择图件Ctrl+M……….测量距离RM:测量距离Ctrl+D……….参数设置(选择显示或隐藏工具) Shift+R………. 参数设置(可改变交互式的模式) TD:设计规则检查再ALT+R完成设计规则检查点击元件不放按L键可改变元件的层面小键盘中:*:切换工作层面+或-:切换到后一个或前一个工作层P/T:放置PCB网络线P/C:放置元件P/V:放置过孔XT:连续选中元件P/P:放置焊盘P/L:画一般属线P/D:放置尺寸标注P/G:放置多边形覆铜P/A:放置圆心弧P/E:放置边沿弧P/F:进行填充P/O:放置坐标TT:添加泪滴P/S:放置字符串TM:清出错误DS:PCB更新原理图DE:添加网络DM:选择机械层AS:自动布线EME:拖动线EMV修改铺铜UN:撤销一条网络走线XT:连续选中元件MV:修改铺铜SA:全选JL:X、Y轴命令UA:撤消所有网络走线ZA 显示整个PCB。

Protel 99 SE快捷键大全

Protel 99 SE快捷键大全

一、原理图库元件制作常用快捷键P/P 画元件引脚P/A 画弧线P/L 画直线P/R 画矩形T/C 创建一个新的元器件T/R 删除原理图元件库浏览器窗口中选中的元器件T/E 为原理图元件库中选中的元器件重命名T/W 为原理图元件库中选中的元器件创建一个子件T/T 删除原理图元件库中选中的元器件子件二、原理图绘制常用快捷键Ctrl + 空格键重复上一次操作Alt + 空格键取消上一次操作PageUP 以光标当前位置为中心进行放大Ctrl + PageDown 显示所有图件PageDown 以光标当前位置为中心进行缩小End 或V/R 刷新工作区Shift + ← 光标以十倍锁定栅格的尺寸为单位左移Shift + ↑ 光标以十倍锁定栅格的尺寸为单位上移Shift + → 光标以十倍锁定栅格的尺寸为单位右移Shift + ↓ 光标以十倍锁定栅格的尺寸为单位下移Shift + Insert 粘贴Ctrl + Insert 复制Shift +Delete 剪切Ctrl + Delete 删除Ctrl + F 查找元件P/P 放置元件P/W 画连线P/B 画总线P/U 画总线分支线P/J 放置电路接点P/O 放置电源或地P/N 放置网络标号三、PCB 库元件制作常用快捷键PageUP 以光标当前位置为中心进行放大Ctrl + PageDown 显示所有图件PageDown 以光标当前位置为中心进行缩小End 或V/R 刷新工作区Shift + ← 光标以十倍锁定栅格的尺寸为单位左移Shift + ↑ 光标以十倍锁定栅格的尺寸为单位上移Shift + → 光标以十倍锁定栅格的尺寸为单位右移Shift + ↓ 光标以十倍锁定栅格的尺寸为单位下移Ctrl + Delete 删除选中的P/A 放置弧线P/F 进行填充P/P 放置焊盘P/S 放置字符串P/T 放置线段P/V 放置过孔T/C 创建一个新的元件T/R 删除浏览器窗口中选中的元件T/E 对浏览器窗口中选中的元件重命名四、PCB 设计布线常用快捷键L 打开Document(设计)\Options(选项)对话框中的Layers 标签Q 或V/U 公制/英制尺寸单位切换G 锁定栅格大小的选择设置Ctrl + G 锁定栅格大小的输入设置PageDown 或PageUP 缩放画面Ctrl + PageDown 画面最小化Ctrl + PageUP 画面最大化Shift + PageDown 以10%为步距进行画面缩小Shift + PageUP 以10%为步距进行画面放大Alt + 空格键取消上一次操作Ctrl + 空格键重复上一次操作Ctrl + Delete 删除选中的+ 或-切换工作层+ 或-切换到后一个或前一个工作层↑ 或↓ 垂直移动1个锁定栅格的尺寸Shift +↑ 或Shift + ↓ 垂直移动10个锁定栅格的尺寸← 或→ 水平移动1个锁定栅格的尺寸Shift + ← 或Shift + → 水平移动10 个锁定栅格的尺寸P/A 放置圆心弧P/E 放置边沿弧P/C 放置元件P/O 放置坐标P/D 放置尺寸标注P/F 放置填充区域P/T 放置导线P/P 放置焊盘P/S 放置字符串P/V 放置过孔P/G 放置多边形覆铜J/C 查找S/N 选取网络S/A 选取全部S/P 选取连接的导线与元件S/C 选取导线S/I 选取范围以内的S/O 选取范围以外的End 或V/R 刷新画面在PROTEL99SE-----SCH:1.使用各个菜单,如FILE,可用:ALT+F 2.全选:S+A3.不选: X+A4.全屏:V+F5.部分查看:V+A6.删除部分元件:E+D7.COPY:E+C8.PASTE:E+P9.查找元件:CTRL+F10.选择相同网络:S+NPROTELL99SE-PCB:1.全选:S+A2.。

Protel_99_se快捷键明细表

Protel_99_se快捷键明细表

PCBTD:设计规则检查再ALT+R完成设计规则检查TP:整块PCB参数设定 DS:PCB更新原理图DR:布线前参数设定PG:铺铜DE:添加网络DM:选择机械层RM:测量距离AS:自动布线EME:拖动线 EMV修改铺铜UN:撤销一条网络走线TM:清出错误XT:连续选中元件DK:增加层面MV:修改铺铜 SA:全选UA:撤消所有网络走线Q:公/英制的转换点击元件不放按L键可改变元件的层面走线时按下*可以添加过孔TP 工具选项SP 选择连接的铜层ZA 显示整个PCBJL X、Y轴命令ED 删除CTRL+C或SHIFT+DELETE 复制CTRL+V或SHIFT+INSERT 粘贴CTRL+DELETE 清除L或DO或OL PCB层面属性点住元件或图层按X 可以水平翻转点住元件或图层按 Y 可以垂直翻转+或- 可切换层面PAGEUP 放大PAGEDOEN 缩小DR 布线规则设置enter : 选取或启动esc : 放弃或取消f1 : 启动在线帮助窗口tab : 启动浮动图件的属性窗口pgup : 放大窗口显示比例pgdn : 缩小窗口显示比例end : 刷新屏幕de :l删除点取的元件(1个)ctrl+del : 删除选取的元件(2个或2个以上)x+a : 取消所有被选取图件的选取状态x : 将浮动图件左右翻转y : 将浮动图件上下翻转space : 将浮动图件旋转90度crtl+ins : 将选取图件复制到编辑区里shift+ins : 将剪贴板里的图件贴到编辑区里alt+ shift+del : 将选取图件剪切放入剪贴板里backspace : 恢复前一次的操作ctrl+backspace : 取消前一次的恢复crtl+g : 跳转到指定的位置crtl+f : 寻找指定的文字alt+f4 : 关闭protelspacebar : 绘制导线,直线或总线时,改变走线模式v+d : 缩放视图,以显示整张电路图v+f : 缩放视图,以显示所有电路部件home : 以光标位置为中心,刷新屏幕esc : 终止当前正在进行的操作,返回待命状态backspace : 放置导线或多边形时,删除最末一个顶点delete : 放置导线或多边形时,删除最末一个顶点ctrl+tab : 在打开的各个设计文件文档之间切换alt+tab : 在打开的各个应用程序之间切换a : 弹出edit\align子菜单b :弹出view\toolbars子菜单e :弹出edit菜单f :弹出file菜单h :弹出help菜单j :弹出edit\jump菜单l :弹出edit\set location makers子菜单m :弹出edit\move子菜单o :弹出options菜单p :弹出place菜单r :弹出reports菜单s :弹出edit\select子菜单t :弹出tools菜单v :弹出view菜单w :弹出window菜单x :弹出edit\deselect菜单z :弹出zoom菜单左箭头:光标左移1个电气栅格shift+左箭头: 光标左移10个电气栅格右箭头:光标右移1个电气栅格shift+右箭头: 光标右移10个电气栅格上箭头: 光标上移1个电气栅格shift+上箭头:光标上移10个电气栅格下箭头:光标下移1个电气栅格shift+下箭头: 光标下移10个电气栅格ctrl+1 :以零件原来的尺寸的大小显示图纸ctrl+2 :以零件原来的尺寸的200%显示图纸ctrl+4 :以零件原来的尺寸的400%显示图纸ctrl+5 :以零件原来的尺寸的50%显示图纸ctrl+f :查找指定字符ctrl+g :查找替换字符ctrl+b :将选定对象以下边缘为基准,底部对齐ctrl+t :将选定对象以上边缘为基准,顶部对齐ctrl+ :将选定对象以左边缘为基准,靠左对齐ctrl+r :将选定对象以右边缘为基准,靠右对齐ctrl+h :将选定对象以左右边缘的中心线为基准,水平居中排列ctrl+v :将选定对象以上下边缘的中心线为基准,垂直居中排列 ctrl+shift+h :将选定对象在左右边缘之间,水平均布ctrl+shift+v :将选定对象在上下边缘之间,垂直均布f3 :查找下一个匹配字符shift+f4 :将打开的所有文档窗口平铺显示shift+f5 :将打开的所有文档窗口层叠显示shift+单左鼠:选定单个对象crtl+单左鼠,再释放crtl :拖动单个对象shift+ctrl+左鼠——移动单个对象按ctrl后移动或拖动:移动对象时,不受电器格点限制按alt后移动或拖动: 移动对象时,保持垂直方向按shift+alt后移动或拖动:移动对象时,保持水平方向* 顶层与底层之间层的切换+ (-) 逐层切换:“+”与“-”的方向相反Q mm(毫米)与mil(密尔)的单位切换IM 测量两点间的距离E x 编辑X ,X为编辑目标,代号如下:(A)=圆弧;(C)=元件;(F)=填充;(P)=焊盘;(N)=网络;(S)=字符;(T)=导线;(V)=过孔;(I)=连接线;(G)=填充多边形.例如要编辑元件时按E C,鼠标指针出现“十”字,单击要编辑的元件即可进行编辑.P x 放置X,X为放置目标,代号同上.M x 移动X,X为移动目标,(A)、(C)、(F)、(P)、(S)、(T)、(V)、(G)同上,另外( I )=翻转选择部份;(O)旋转选择部份;(M)=移动选择部份;(R) =重新布线.S x 选择X,X为选择的内容,代号如下:(I)=内部区域;(O)=外部区域;(A)=全部;(L)=层上全部;(K)=锁定部分;(N)=物理网络;(C)=物理连接线;(H)=指定孔径的焊盘;(G)=网格外的焊盘.例如要选择全部时按S A ,所有图形发亮表示已被选中,可对选中的文件进行复制、清除、移动等操作.。

protel99se中常用快捷键

protel99se中常用快捷键

protel99se中常用快捷键一,常用快捷键P/P 画元件引脚P/A 画弧线P/L 画直线P/R 画矩形T/C 创建一个新的元器件T/R 删除原理图元件库浏览器窗口中选中的元器件T/E 为原理图元件库中选中的元器件重命名T/W 为原理图元件库中选中的元器件创建一个子件T/T 删除原理图元件库中选中的元器件子件二、原理图绘制常用快捷键Ctrl + 空格键重复上一次操作Alt + 空格键取消上一次操作PageUP 以光标当前位置为中心进行放大Ctrl + PageDown 显示所有图件PageDown 以光标当前位置为中心进行缩小End 或 V/R 刷新工作区Shift + ← 光标以十倍锁定栅格的尺寸为单位左移Shift + ↑ 光标以十倍锁定栅格的尺寸为单位上移Shift + → 光标以十倍锁定栅格的尺寸为单位右移Shift + ↓ 光标以十倍锁定栅格的尺寸为单位下移Shift + Insert 粘贴Ctrl + Insert 复制Shift + Delete 剪切Ctrl + Delete 删除Ctrl + F 查找元件P/P 放置元件P/W 画连线P/B 画总线P/U 画总线分支线P/J 放置电路接点P/O 放置电源或地P/N 放置网络标号三、 PCB 库元件制作常用快捷键PageUP 以光标当前位置为中心进行放大Ctrl + PageDown 显示所有图件PageDown 以光标当前位置为中心进行缩小End 或 V/R 刷新工作区Shift + ← 光标以十倍锁定栅格的尺寸为单位左移Shift + ↑ 光标以十倍锁定栅格的尺寸为单位上移Shift + → 光标以十倍锁定栅格的尺寸为单位右移Shift + ↓ 光标以十倍锁定栅格的尺寸为单位下移Ctrl + Delete 删除选中的P/A 放置弧线P/F 进行填充P/P 放置焊盘P/S 放置字符串P/T 放置线段P/V 放置过孔T/C 创建一个新的元件T/R 删除浏览器窗口中选中的元件T/E 对浏览器窗口中选中的元件重命名四、PCB 设计布线常用快捷键L 打开Document(设计)\Options(选项)对话框中的Layers 标签Q 或 V/U 公制/英制尺寸单位切换G 锁定栅格大小的选择设置Ctrl + G 锁定栅格大小的输入设置PageDown 或 PageUP 缩放画面Ctrl + PageDown 画面最小化Ctrl + PageUP 画面最大化Shift + PageDown 以10%为步距进行画面缩小Shift + PageUP 以10%为步距进行画面放大Alt + 空格键取消上一次操作Ctrl + 空格键重复上一次操作Ctrl + Delete 删除选中的+ 或-切换工作层+ 或-切换到后一个或前一个工作层↑ 或↓ 垂直移动1个锁定栅格的尺寸Shift +↑ 或Shift + ↓ 垂直移动10个锁定栅格的尺寸← 或→ 水平移动1个锁定栅格的尺寸Shift + ← 或Shift + → 水平移动10 个锁定栅格的尺寸选择全部: S+A单选目标: S+T区域内选择: S+I区域外部选择 S+O选择网络 S+N选择相同连接 S+P重复布线选择 S+C (相同的地方就可以使用此功能,比如布多片SDRAM时)选择某层面上的线 S+Y选择所有锁定目标 S+K撤销选择所有目标 X+A满屏当前视图 V+F选择区域放大视图 V+A放大视图 PageUP缩小视图 PageDown查找原坐标点 J+A查找元件 J+C查找网络 J+NPCB属性 O+DPCB选项 LPCB层堆管理 O+K网络管理 O+E添加网络类 O+C放导线 P+T放元件 P+C复制 Ctrl+C粘贴 Ctrl+V切换单位 Q改变网格 G切换走线角度 SHIFT+空格以走线端点移动 M+E打断走线移动 M+B撤销所有布线 U+A撤销单一网络布线 U+N撤销线段连接 U+C1.使用各个菜单,如 FILE,可用:ALT+F 2.全选:S+A3.不选: X+A4.全屏:V+F5.部分查看:V+A6.删除部分元件:E+D7.COPY:E+C8.PASTE:E+P9.查找元件:CTRL+F10.选择相同网络:S+NPROTELL99SE-PCB:1.全选:S+A2.。

PCB抄板软件Protel99SE快捷键全攻略

PCB抄板软件Protel99SE快捷键全攻略

PCB抄板软件Protel99SE快捷键全攻略Enter 选取或启动Esc 放弃或取消F1 启动在线帮助窗口Tab 启动浮动图件的属性窗口Pgup放大窗口显示比例Pgdn缩小窗口显示比例End 刷新屏幕Del 删除点取的元件(1个)Ctrl+Del删除选取的元件(2个或2个以上)X+A 取消所有被选取图件的选取状态X 将浮动图件左右翻转Y 将浮动图件上下翻转Space 将浮动图件旋转90度Crtl+Ins将选取图件复制到编辑区里Shift+Ins将剪贴板里的图件贴到编辑区里Shift+Del将选取图件剪切放入剪贴板里Alt+Backspace恢复前一次的操作Ctrl+Backspace取消前一次的恢复Crtl+G跳转到指定的位置Crtl+F寻找指定的文字Alt+F4 关闭protelSpacebar 绘制导线,直线或总线时,改变走线模式V+D 缩放视图,以显示整张电路图V+F 缩放视图,以显示所有电路部件Home 以光标位置为中心,刷新屏幕Esc 终止当前正在进行的操作,返回待命状态Backspace 放置导线或多边形时,删除最末一个顶点Delete 放置导线或多边形时,删除最末一个顶点Ctrl+Tab在打开的各个设计文件文档之间切换Alt+Tab在打开的各个应用程序之间切换A 弹出EditAlign子菜单B 弹出ViewToolbars子菜单E 弹出Edit菜单F 弹出File菜单H 弹出Help菜单J 弹出EditJump菜单L 弹出EditSet Location Makers子菜单M 弹出EditMove子菜单O 弹出Options菜单P 弹出Place菜单Q PCB中mm/mil单位切换R 弹出Reports菜单S 弹出EditSelect子菜单T 弹出Tools菜单V 弹出View菜单W 弹出Window菜单X 弹出EditDeselect菜单Z 弹出Zoom菜单左箭头光标左移1个电气栅格Shift+左箭头光标左移10个电气栅格右箭头光标右移1个电气栅格Shift+右箭头光标右移10个电气栅格上箭头光标上移1个电气栅格Shift+上箭头光标上移10个电气栅格下箭头光标下移1个电气栅格Shift+下箭头光标下移10个电气栅格Ctrl+1 以零件原来的尺寸的大小显示图纸Ctrl+2 以零件原来的尺寸的200%显示图纸Ctrl+4 以零件原来的尺寸的400%显示图纸Ctrl+5 以零件原来的尺寸的50%显示图纸Ctrl+F查找指定字符Ctrl+G查找替换字符Ctrl+B将选定对象以下边缘为基准,底部对齐Ctrl+T将选定对象以上边缘为基准,顶部对齐Ctrl+L将选定对象以左边缘为基准,靠左对齐Ctrl+R将选定对象以右边缘为基准,靠右对齐Ctrl+H将选定对象以左右边缘的中心线为基准,水平居中排列Ctrl+V将选定对象以上下边缘的中心线为基准,垂直居中排列Ctrl+Shift+H将选定对象在左右边缘之间,水平均布Ctrl+Shift+V将选定对象在上下边缘之间,垂直均布F3 查找下一个匹配字符Shift+F4 将打开的所有文档窗口平铺显示Shift+F5 将打开的所有文档窗口层叠显示Shift+单左鼠选定单个对象Crtl+单左鼠,再释放crtl拖动单个对象Shift+Ctrl+左鼠移动单个对象按Ctrl后移动或拖动移动对象时,不受电气格点限制按Alt后移动或拖动移动对象时,保持垂直方向按Shift+Alt后移动或拖动移动对象时,保持水平方向。

PROTEL99SE常用快捷键大全

PROTEL99SE常用快捷键大全

PROTEL99SE常用快捷键大全简介PROTEL99SE是一种电子设计自动化(EDA)软件,用于电路设计、印刷线路板(PCB)设计和仿真等任务。

在使用PROTEL99SE时,了解并掌握常用的快捷键可以帮助您更快地完成设计任务。

本文档将介绍PROTEL99SE常用的快捷键。

快捷键列表下面是一些常用的PROTEL99SE快捷键:•Ctrl + N:新建电路工程。

•Ctrl + O:打开现有电路工程。

•Ctrl + S:保存当前电路或PCB文件。

•Ctrl + Z:撤销上一步操作。

•Ctrl + Y:恢复上一步撤销的操作。

•Ctrl + C:复制选定的部件或文本。

•Ctrl + X:剪切选定的部件或文本。

•Ctrl + V:粘贴之前复制或剪切的部件或文本。

•Ctrl + A:选择当前页面上的所有部件或文本。

•Ctrl + F:在当前工作区中查找特定的文本。

•Ctrl + H:在当前工作区中查找和替换特定文本。

•Ctrl + G:转到所选元件所在的页面。

•Ctrl + R:强制重新编译电路工程。

•Ctrl + E:显示/隐藏元件属性。

以下是仅在PCB编辑界面中可用的快捷键:•F1:显示帮助文档。

•F2:选择元件。

•F3:选择连线。

•F4:选择多边形区域。

•F5:选择圆形区域。

•F6:选择矩形区域。

•F7:选择通过孔(via)区域。

•F8:选择填充区域。

•F9:选择直线框选择区域。

•F10:选择弧线框选择区域。

•F11:选择斜线框选择区域。

•F12:选择普通矩形框选择区域。

结论快捷键是提高PROTEL99SE操作效率的重要工具。

上述常用快捷键可大大缩短设计时间和操作步骤,提高工作效率。

以此为基础建立一套适合自己的快捷键优化配置也是电子工程师的必要技能之一。

PROTEL99SE常用快捷键大全

PROTEL99SE常用快捷键大全

PROTEL99SE常用快捷键大全一、原理图库元件制作常用快捷键P/P 画元件引脚P/A 画弧线P/L 画直线P/R 画矩形T/C 创建一个新的元器件T/R 删除原理图元件库浏览器窗口中选中的元器件T/E 为原理图元件库中选中的元器件重命名T/W 为原理图元件库中选中的元器件创建一个子件T/T 删除原理图元件库中选中的元器件子件二、原理图绘制常用快捷键Ctrl + 空格键重复上一次操作Alt + 空格键取消上一次操作PageUP 以光标当前位置为中心进行放大Ctrl + PageDown 显示所有图件PageDown 以光标当前位置为中心进行缩小End 或V/R 刷新工作区Shift + ←光标以十倍锁定栅格的尺寸为单位左移Shift + ↑光标以十倍锁定栅格的尺寸为单位上移Shift + →光标以十倍锁定栅格的尺寸为单位右移Shift + ↓光标以十倍锁定栅格的尺寸为单位下移Shift + Insert 粘贴Ctrl + Insert 复制Shift +Delete 剪切Ctrl + Delete 删除Ctrl + F 查找元件P/P 放置元件P/W 画连线P/B 画总线P/U 画总线分支线P/J 放置电路接点P/O 放置电源或地P/N 放置网络标号三、PCB 库元件制作常用快捷键PageUP 以光标当前位置为中心进行放大Ctrl + PageDown 显示所有图件PageDown 以光标当前位置为中心进行缩小End 或V/R 刷新工作区Shift + ←光标以十倍锁定栅格的尺寸为单位左移Shift + ↑光标以十倍锁定栅格的尺寸为单位上移Shift + →光标以十倍锁定栅格的尺寸为单位右移Shift + ↓光标以十倍锁定栅格的尺寸为单位下移Ctrl + Delete 删除选中的P/A 放置弧线P/F 进行填充P/P 放置焊盘P/S 放置字符串P/T 放置线段P/V 放置过孔T/C 创建一个新的元件T/R 删除浏览器窗口中选中的元件T/E 对浏览器窗口中选中的元件重命名四、PCB 设计布线常用快捷键L 打开Document(设计)\Options(选项)对话框中的Layers 标签Q 或V/U 公制/英制尺寸单位切换G 锁定栅格大小的选择设置Ctrl + G 锁定栅格大小的输入设置PageDown 或PageUP 缩放画面Ctrl + PageDown 画面最小化Ctrl + PageUP 画面最大化Shift + PageDown 以10%为步距进行画面缩小Shift + PageUP 以10%为步距进行画面放大Alt + 空格键取消上一次操作Ctrl + 空格键重复上一次操作Ctrl + Delete 删除选中的+ 或-切换工作层+ 或-切换到后一个或前一个工作层↑或↓垂直移动1个锁定栅格的尺寸Shift +↑或Shift + ↓垂直移动10个锁定栅格的尺寸←或→水平移动1个锁定栅格的尺寸Shift + ←或Shift + →水平移动10 个锁定栅格的尺寸P/A 放置圆心弧P/E 放置边沿弧P/C 放置元件P/O 放置坐标P/D 放置尺寸标注P/F 放置填充区域P/T 放置导线P/P 放置焊盘P/S 放置字符串P/V 放置过孔P/G 放置多边形覆铜J/C 查找S/N 选取网络S/A 选取全部S/P 选取连接的导线与元件S/C 选取导线S/I 选取范围以内的S/O 选取范围以外的End 或V/R 刷新画面五、在PROTEL99SE-----SCH:1.使用各个菜单,如FILE,可用:ALT+F2.全选:S+A3.不选: X+A4.全屏:V+F5.部分查看:V+A6.删除部分元件:E+D7.COPY:E+C8.PASTE:E+P9.查找元件:CTRL+F10.选择相同网络:S+N六、PROTELL99SE-PCB:1.全选:S+A2.。

Protel99快捷键大全及常用技巧

Protel99快捷键大全及常用技巧

protel99se快捷键:enter——选取或启动esc——放弃或取消f1——启动在线帮助窗口tab——启动浮动图件的属性窗口pgup——放大窗口显示比例pgdn——缩小窗口显示比例end——刷新屏幕del——删除点取的元件(1个)ctrl+del——删除选取的元件(2个或2个以上)x+a——取消所有被选取图件的选取状态x——将浮动图件左右翻转y——将浮动图件上下翻转space——将浮动图件旋转90度crtl+ins——将选取图件复制到编辑区里shift+ins——将剪贴板里的图件贴到编辑区里shift+del——将选取图件剪切放入剪贴板里alt+backspace——恢复前一次的操作ctrl+backspace——取消前一次的恢复crtl+g——跳转到指定的位置crtl+f——寻找指定的文字alt+f4——关闭protel spacebar——绘制导线,直线或总线时,改变走线模式v+d——缩放视图,以显示整张电路图v+f——缩放视图,以显示所有电路部件home——以光标位置为中心,刷新屏幕esc——终止当前正在进行的操作,返回待命状态backspace——放置导线或多边形时,删除最末一个顶点delete——放置导线或多边形时,删除最末一个顶点ctrl+tab——在打开的各个设计文件文档之间切换alt+tab——在打开的各个应用程序之间切换a——弹出edit\align子菜单b——弹出view\toolbars子菜单e——弹出edit菜单f——弹出file菜单h——弹出help菜单j——弹出edit\jump菜单l——弹出edit\set location makers子菜单m——弹出edit\move子菜单o——弹出options菜单p——弹出place菜单r——弹出reports菜单s——弹出edit\select子菜单t——弹出tools菜单v——弹出view菜单w——弹出window菜单x——弹出edit\deselect菜单z——弹出zoom菜单左箭头——光标左移1个电气栅格shift+左箭头——光标左移10个电气栅格右箭头——光标右移1个电气栅格shift+右箭头——光标右移10个电气栅格上箭头——光标上移1个电气栅格shift+上箭头——光标上移10个电气栅格下箭头——光标下移1个电气栅格shift+下箭头——光标下移10个电气栅格ctrl+1——以零件原来的尺寸的大小显示图纸ctrl+2——以零件原来的尺寸的200%显示图纸ctrl+4——以零件原来的尺寸的400%显示图纸ctrl+5——以零件原来的尺寸的50%显示图纸ctrl+f——查找指定字符ctrl+g——查找替换字符ctrl+b——将选定对象以下边缘为基准,底部对齐ctrl+t——将选定对象以上边缘为基准,顶部对齐ctrl+l——将选定对象以左边缘为基准,靠左对齐ctrl+r——将选定对象以右边缘为基准,靠右对齐ctrl+h——将选定对象以左右边缘的中心线为基准,水平居中排列ctrl+v——将选定对象以上下边缘的中心线为基准,垂直居中排列ctrl+shift+h——将选定对象在左右边缘之间,水平均布ctrl+shift+v——将选定对象在上下边缘之间,垂直均布f3——查找下一个匹配字符shift+f4——将打开的所有文档窗口平铺显示shift+f5——将打开的所有文档窗口层叠显示shift+单左鼠——选定单个对象crtl+单左鼠,再释放crtl——拖动单个对象shift+ctrl+左鼠——移动单个对象按ctrl后移动或拖动——移动对象时,不受电器格点限制按alt后移动或拖动——移动对象时,保持垂直方向按shift+alt后移动或拖动——移动对象时,保持水平方向POWERPCB常用快捷键和一些技巧1.移动元件时可按TAB键翻转.2.加任何形状的孔(包括方形元件脚):可在24层用二维线画.3.加裸铜(即阻焊,在加大导通电流和增加焊接附着力时经常用到)用铺铜功能在28层加.4.把当前PCB板用到的元件封装存入自已的库:圈住所有元件按右键选SA VE TO LIB...,再选所需的库即可.(把别人的库占为已有算是不费吹灰之力)5.在POWERPCB把二维线图形存入库:先用二维线功能画好所需的图形(可加上文字)把它们全部圈住按右键选SA VE TO LIB...,再选所需的库即可.(方便日后调用)在POWERPCB中,将两块板合并成一块板的方法:1.打开要复制的线路板文件,打开ECO模式2.全选(可用单击鼠标右键选择SELECT ALL)3.复制4.打开复制到的线路板文件,打开ECO模式5.粘帖6.移动到合适位置7. OK!POWERPCB常用快捷键PowerPCB 为用户提供了一套快捷命令.快捷命令主要用于那些在设计过程需频繁更改设定的操作,如改变线宽、布线层、改变设计Grid 等都可以通过快捷命令来实现.快捷命令命令的操作方法如下:从键盘上输入命令字符串,按照格式输入数值,然后再输入回车键即可.如改变当前层时,只要从键盘上输入快捷命令L、然后输入新的布线层(如数字2)最后再再输入回车键即可完成,非常方便.全局设置命令命令字符命令含义及用途C 补充格式,在内层负片设计时用来显示Plane 层的焊盘及Thermal. 使用方法是,从键盘上输入C 显示,再次输入C 可去除显示.D 打开/关闭当前层显示,使用方法是,从键盘上输入D 来切换.建议设计时用D 将Display Current Layer Last=ON的状态下.DO 贯通孔外形显示切换.ON时孔径高亮显示,焊盘则以底色调显示. 使用方法是,从键盘上输入DO来切换.E 布线终止方式切换,可在下列3种方式间切换.End No Via 布线时Ctrl+点击时配线以无VIA方式终止End Via 布线时Ctrl+点击时配线以VIA方式终止End Test Point 布线时Ctrl+点击时配线以测试PIN 的VIA方式终止使用方法是,从键盘上输入E 来切换.I 数据库完整性测试,设计过程中发现系统异常时,可试着敲此键.L 改变当前层到新的n 层可为数字或是名字,如(L 2) or (L top).N 用来让NET 高亮显示,为要显示的信号名.可以堆栈方式逐个显示信号,如N GND 会高亮显示整个GND.N-会逐个去除信号N 将会去除所有的高亮信号O 选择用外形线来显示焊盘与配线.PO 自动敷铜外形线on/off 切换.Q 快速测量命令.可以快速.测量dx,dy 和d .注意精确测量时将状态框中的Snaps to the design grid 取消.QL 快速测量配线长度.可对线段、网络、配线对进行测量.测量方式如下:首先选择线段、网络或者配线对,然后输入QL 就会得到相关长度报告.R 改变显示线宽到, 如, R 50.RV 在输出再使用文件Reuse 时,用于切换参数设定.有关详细信息请参见"To Make a Like Reuse in Object Mode"SPD 显示split/mixed planes 层数据,该命令控制split/mixed planes 参数对话框中的一个参数.SPI 显示plane 层的thermal .该命令控制split/mixed planes 参数对话框中的一个参数.SPO 显示split/mixed planes 层的外形线.该命令控制split/mixed planes参数对话框中的一个参数.T 透明显示切换.在复杂板子设计时很有用.Text 文字外形线显示切换.W 改变线宽到,如W 5 .Grid 命令G {} Grid 全局设定,第二个参数为可选项.可同时改变设计与VIA Grid.如G25 或者G25 25.GD {} 屏幕上的显示Grid 设定.第二个参数为可选项.如GD25 25 或者GD100.GP 切换极坐标grid .极坐标grid 在设计外形为圆形、或者元件布局按极坐标方式放置时使用.GP r a 极坐标下的元件指定移动方式(r 为半径,a 为角度).GPR r 极坐标下的元件指定移动方式,在角度不变时,改变到半径r.GPA a 极坐标下的元件指定移动方式,在半径不变时,改变到角度a.GPRA da 极坐标下的元件指定移动方式,在半径不变时,改变到当前角度da GPRR dr 极坐标下的元件指定移动方式,在角度不变时,改变到当前半径r. GR 设计grid 设定, 如GR 8-1/3, GR 25 25, G 25 .GV 贯通孔Via grid 设定, 如GV 8-1/3, GV 25 25, or GV 25 .检索命令S 检索元件参照名或是端子,如S U1 、S U1.1S 检索绝对坐标,如S 1000 1000.SR 检索相对坐标X 与Y, 如SR -200 100 .SRX 检索相对坐标X, 如SRX 300.SRY检索相对坐标Y, 如SRY 400.SS 检索并选中元件参数名, 如SS U10.注意:快捷命令中的空格非常重要,如SS W1 与S SW1 具有完全不同的含义.SS W1 是检索并选中W1 这个元件,而S SW1 则是检索SW1 的元件.SS * 在检索命令中可以使用* 号,.. 进行批处理选择.方法是在SS 后输入空格,再输入要检索的字符名和* 号.如SS C*,.. 可以选中所有以字母C 开头的元件.注意:该命令在进行元件布局时非常有用,如您可以用SS R* 选中所有的电阻然后通过选择pop-up menu 中的Move Sequential 来逐个移动元件,进行布局.SX 保持Y坐标不变,移动到X 的绝对坐标n 处.如SX 300.SY保持X 坐标不变,移动到Y的绝对坐标n 处.如SY 400.XP 以像素而非线宽的方式来检索和选择配线.允许用户对哪些拐角处的宽度小于线宽时进行调整.角度命令(drafting 时的快速设定)AA任意角度.AD 45 度角度.AO 直角.UndoUN [] 用户设定Undo 的次数.系统可以允许设置undo (1-100); 是可选项,如UN 2 的含义是只允许一次undo.RE [] 用户设定Redo 的次数.系统可以允许设置Rndo (1-100); 是可选项,如RE 2 的含义是只允许一次Redo .设计规则检查命令Design Rule Checking (DRC)DRP 设置系统处于防止安全间距错误状态DRW 设置系统处于警告安全间距错误状态DRI 设置系统处于无视安全间距错误状态DRO 关闭系统DRC(注意此时有些功能无法使用)布线命令E 布线终止方式切换,可在3种方式间切换.(上文已介绍)LD 快速设置当前层的布线方向,在水平与垂直布线层间切换.PL 设置布线层对,该处可为层数或是层名.如PL 1 2或者PL top bottom.SH 推挤方式on /off 切换.V 选择via 类型,如V标准via.V A自动via 选择.VP 选择使用partial via.VT 选择使用贯通via.T 透明显示切换.在复杂板子设计时很有用.绘图相关命令Drafting ObjectsHC 设定为画圆形模式..HH 设定为画不封闭的线段模式..HP 设定为画线段模式..HR 设定为画长方形模式..与鼠标动作相关的命令M M 键与鼠标右键具有相同功能,打开当前状态下的的快捷命令菜单(Pop-up Menu ).Spacebar 空格键与鼠标左键有相同功能.可以用来对当前光标处的元素进行选择、完成、追加拐角等操作.其它命令? 可以打开英文帮助文件help.BMW 创建宏命令.详见"To Use BMW".BLT 实行基本的Log 测试,详见"To Run BLT".F 快速打开文件,这里的为文件路径与文件名.命令字符命令含义及用途C 补充格式,在内层负片设计时用来显示Plane;层的焊盘及Thermal.使用方法是:从键盘上输入C 显示;再次输入C 可去除显示.D 打开/关闭当前层显示;使用方法是:从键盘上输入 D ;来切换.建议设计时用 D ;将Display,Current,Layer,Last=on的状态下;DO 贯通孔外形显示切换,on时孔径高亮显示,焊盘则以底色调显示.使用方法是, ;从键盘上输入DO ;来切换.E 布线终止方式切换;可在下列方式间切换:End,Via ;End布线时Ctrl+点击时配线以无VIA方式终止End ;Via布线时Ctrl+点击时配线以VIA;I 数据库完整性测试.设计过程中发现系统异常时,可试着敲此键.L 改变当前层到新的n层(F4也可换层) 可为数字或是名字;如(L 2) ;(L top).N 用来让NET高亮显示,为要显示的信号名.可以堆栈方式逐个显示信号;如N GND会高亮显示整个GND.N-会逐个去除信号,N将会去除所有的高亮信号O 选择用外形线来显示焊盘与配线.PO 自动敷铜外形线on/off切换.Q 快速测量命令.可以快速.测量dx,dy 和d 注意精确测量时将状态框中的Snaps、to、the、design、grid取消.QL 快速测量配线长度.可对线段、网络、配线对进行测量.测量方式如下:首先选择线段、网络或者配线对,然后输入QL就会得到相关长度报告.R 改变显示线宽到;如R50; SPD 显示split/mixed planes层数据,该命令控制split/mixed planes 参数对话框中的一个参数.SPI 显示plane层的thermal 该命令控制split/mixed planes 参数对话框中的一个参数.SPO 显示split/mixed planes 层的外形线.该命令控制split/mixed planes参数对话框中的一个参数.T 透明显示切换.在复杂板子设计时很有用.Text文字外形线显示切换.W 改变线宽到;如W 5 .数字小键盘命令:7(home)全部显示8(上箭头)向上移动一个栅格9(Pg Up)缩小4(左箭头)向左移动一个栅格6(右箭头)向右移动一个栅格1(End)刷新2(下箭头)向下移动一个栅格3(Pg Dn)放大0(Ins)中心显示.(Del)删除被选目标双击鼠标左键进入走线模式(也可以F2)部份快捷键和组合发捷键设置栅格:G对找元件管脚或元件:S寻找绝对坐标点:S(n)(n)改变走线角度:AA任意角,AD斜角,AO直角取消当前操作:UN,如UN(1)为取消前一个操作重复多次操作:RE设计规则检查:打开:DRP,关闭:DRO,忽略设计规则:DRI, 以无过孔形式暂停走线:E锁定当前操作层对:PL(n)(n)选择当前过孔使用模式: 自动过孔选择:V A埋孔或盲孔:VP通孔模式:VT保存:CTRL+S打开:CTRL+O新建:CTRL+N选择全部:CTRL+A全屏显示:CTRL+W移动:CTRL+E翻转:CTRL+F任意角度翻转:CTRL+I高亮:CTRL+H查询与修改:CTRL+Q45度翻转:CTRL+R增加走线:F2锁定层对:F4选择网络:F6 选择管脚对:F5。

Protel_99se快捷键大全(最终版)

Protel_99se快捷键大全(最终版)

Protel 99 SE 快捷键大全Enter ——选取或启动Esc——放弃或取消F1——启动在线帮助窗Tab――启动浮动图件的属性窗口Page Up ——放大窗口显示比例Page Down ―― 缩小窗口显示比例End ――刷新屏幕Del ――删除点取的元件(1个)Ctrl+Del —删除选取的元件(2个或2个以上)X+A ――取消所有被选取图件的选取状态X――将浮动图件左右翻转Y――将浮动图件上下翻转Space ――将浮动图件旋转90 度Crtl+Ins――将选取图件复制到编辑区里Shift+Ins ―― 将剪贴板里的图件贴到编辑区里Shift+Del―― 将选取图件剪切放入剪贴板里Alt+Backspace ― ―恢复前一次的操作Ctrl+Backspace ――取消前一次的恢复Crtl+G ——跳转到指定的位置Crtl+F ――寻找指定的文字Alt+F4 ——关闭spacebar ——绘制导线,直线或总线时,改变走线模式V+D ——缩放视图,以显示整张电路图V+F ——缩放视图,以显示所有电路部件P+P--放置焊盘(PCB)P+W--放置导线(原理图)P+T-- 放置网络导线(PCB)Home ——以光标位置为中心,刷新屏幕Esc——终止当前正在进行的操作,返回待命状态Backspace ——放置导线或多边形时,删除最末一个顶点Delete ——放置导线或多边形时,删除最末一个顶点Ctrl+Tab ——在打开的各个设计文件文档之间切换Alt+Tab ——在打开的各个应用程序之间切换A——弹出Edit\Align 子菜单B——弹出View\Toolbars 子菜单E——弹出Edit 菜单F——弹出File 菜单H——弹出Help 菜单J——弹出Edit\Jump 菜单L——弹出Edit\Set Location Makers 子菜单M——弹出Edit\Move 子菜单O——弹出Options 菜单P——弹出Place 菜单R——弹出Reports 菜单S——弹出Edit\Select 子菜单T——弹出Tools 菜单V——弹出View 菜单W——弹出Window 菜单X——弹出Edit\Deselect 菜单Z――弹出Zoom菜单左箭头一一光标左移1个电气栅格Shift+左箭头一—光标左移10个电气栅格右箭头——光标右移1 个电气栅格Shift+右箭头—光标右移10个电气栅格上箭头——光标上移1 个电气栅格Shift+ 上箭头——光标上移10个电气栅格下箭头——光标下移1 个电气栅格Shift+下箭头—光标下移10 个电气栅格Ctrl+1——以零件原来的尺寸的大小显示图纸Ctrl+2——以零件原来的尺寸的200% 显示图纸Ctrl+4——以零件原来的尺寸的400% 显示图纸Ctrl+5——以零件原来的尺寸的50% 显示图纸Ctrl+F——查找指定字符Ctrl+G——查找替换字符Ctrl+B——将选定对象以下边缘为基准,底部对齐Ctrl+T——将选定对象以上边缘为基准,顶部对齐Ctrl+L ——将选定对象以左边缘为基准,*左对齐Ctrl+R ——将选定对象以右边缘为基准,*右对齐Ctrl+H ——将选定对象以左右边缘的中心线为基准,水平居中排列Ctrl+V ——将选定对象以上下边缘的中心线为基准,垂直居中排列Ctrl+shift+H ——将选定对象在左右边缘之间,水平均布Ctrl+shift+V ——将选定对象在上下边缘之间,垂直均布F3——查找下一个匹配字符Shift+F4 ——将打开的所有文档窗口平铺显示Shift+F5 ——将打开的所有文档窗口层叠显示Shift+ 单左鼠——选定单个对象Crtl+ 单左鼠,再释放Crtl ——拖动单个对象Shift+Ctrl+ 左鼠——移动单个对象按Ctrl 后移动或拖动——移动对象时,不受电器格点限制按Alt 后移动或拖动——移动对象时,保持垂直方向按Shift+Alt 后移动或拖动——移动对象时,保持水平方向Shift+F5或Shift+F4 ............ 以层叠形式或平铺形式打开所有文档F1 ......... .. 打开帮助文件Left_Click ............. 改变图件的焦点位置(按住鼠标左键移动)Left_Dbl_Click ............ 改变对象属性(双击饭票左键)Ctrl+Delete ........... 删除选中的图件Ctrl+Insert 或Ctrl+C ........... .复制f / / f.... 光标移动一个锁定栅格的尺寸Shift+Delete 或Ctrl+C .剪切Shift+ f / J-/-光标以10倍锁定栅格的尺寸为单位移动Shift+ Left_Click ……图件被选与被选之间的切换(按住Shift键,然后单击图件可恢复原状)Ctrl+ Backspace 或Alt+Backspace ……….重复或取消上一次操作Ctrl+ PageDown ……….对工作区进行缩放以显示所有的图件PageUp或PageDown ............ .. 对工作区以光标当前位置为中心进行缩放Home ........ .将光标当前位置放到工作区中心End或V/R ........... . 刷新工作区二、原理图绘制常用快捷键;Ctrl+B / H / T ……使一组图件按底端、水平中心线或顶端对齐Ctrl+L 或Ctrl+R ……….使一组图件向左或右对齐Shift+Ctrl+H / V ……使一组图件水平或垂直靠中对齐Left__Hold__Down ……….改变图件位置(按住鼠标左键进行移动)F2 ......... 改变图件的焦点位置(先选中图形再按F2)Ctrl+ Left__Click ……移动图件的信号线(按住Ctr同时用鼠标左键单击信号线,然后进行移动)Ctrl+ Left__ Hold__Down ............ 移动图件的信号线(按住Ctrl,单击信号线,同时按住鼠标不放)Ctrl+G ……….查找和替换F3 .查找下一个项目Ctrl+F .查找项目Ctrl+ Home ........... .使光标回到文档的原点上Shift+ Ctrl+ Left_Click …移动单个图件(同时按住Shift和Ctrl,用鼠标左键单击图件然后对图件进行移动)Ctrl+ 5 / 1 / 2 / 4 ••按一定比例显示P/P :放置组件P/W :画联机P/B :画总线P/U :画总线分支线P/J :放置电路接点P/O :放置电源或地P/N :放置网络标号三、PCB 常用快捷键;Left__ Hold__Down ........... 改变图件位置(按住鼠标左键进行移动)Ctrl+Left__ Hold__Down ............ 改变图件位置(按住Ctrl,同时按住鼠标左键进行移动)Ctrl+Return ........... .改变图件位置(同时按住Ctrl和回车键)Shift+ Ctrl+ Left__Click …改变图件的焦点位置(同时按住Shift和Ctrl,然后单击鼠标左键)Ctrl+ Left__Click ............ 改变图件的焦点位置(按住Ctrl,同时按住鼠标左键不放进行调整)Return/ Shift+ Ctrl+ Left__Click••改变图件的焦点位置Left_Dbl_Click ................ 改变单个图件(双击鼠标左键)Ctrl+ Left + Dbl__Click ……改•变单个图件(按住Ctrl,同时单击鼠标左键)Shift+E ……….文档的参数选择L .......... . 文文件的参数选择(打开Document Options对话框中的Layers 标签)Q ......... . 文档的参数选择(公制/英制尺寸单位切换)G ......... . 锁定栅格大小的选择设置Alt+I nsert .......... 粘贴Ctrl+ Home 或Ctrl+End ……….使光标回到文档或自定义的原点上Ctrl+M ……….测量距离Ctrl+H ……….选择图件Ctrl+D ……….参数选择设置(选择显示或隐藏绘制电路工具)Ctrl+O ……….参数选择设置Shift+S .......... 参数选择设置(同时按住Shift和S,能显示单个工作层的图件,再按一次即可恢复)Shift+R ……… . 参数选择设置(可改变交互式路径的模式)Ctrl+G ……….锁定栅格大小的输入设置Ctrl+U ……….取消上一次操作Ctrl+Z ……….对图形进行区域放大End ......... . 刷新工作区Right__Hold__Do wn ........... .对图件进行平移(按住鼠标左键不放)Ctrl+PageUp或Ctrl+PageDown ............. . 图面最大化或最小化Shift+PageUp或Shift+PageDown ............. . 以10%为步距进行图面缩放*:切换工作层面+或-:切换到后一个或前一个工作层P/A :放置圆心弧P/C :放置组件P/D :放置尺寸标注P/E :放置边沿弧P/F :进行填充P/G :放置多边形覆铜P/O :放置坐标P/P :放置焊盘P/S :放置字符串P/T :放置线段P/V :放置过孔四、原理图常用快捷键;P/A :画圆心弧P/L :画直线P/P :画组件引脚P/R :画矩形T/C :创建一个新组件T/E :为原理图组件库浏览器窗口中选中的元器件重新命名T/R :删除原理图组件库浏览器窗口中选中的器件T/T :删除原理图组件库浏览器窗口中选中的器件的子件T/W :为原理图组件库浏览器窗口中选中的元器件创建一个新的子件五、PCB 组件库常用快捷键;P/A :放置弧线P/F :进行填充P/P :放置焊盘P/S :放置字符串P/T :放置线段P/V :放置过孔T/C :创建一个新组件T/E :对浏览器窗口中选中的元器件重新命名T/R :删除浏览器窗口中选中的器件PCBVF: 显示整块PCB 图LCB 层面属性TT:添加泪滴TD:设计规则检查再ALT+R完成设计规则检查TP: 整块PCB 参数设定DSCB 更新原理图DR: 布线前参数设定PG: 铺铜DE:添加网络DM:选择机械层RM:测量距离AS:自动布线EME: 拖动线EMV 修改铺铜UN:撤销一条网络走线TM:清出错误XT:连续选中元件DK:增加层面MV: 修改铺铜SA: 全选UA: 撤消所有网络走线Q: 公/英制的转换点击元件不放按L 键可改变元件的层面走线时按下*可以添加过孔XA 取消选中TP 工具选项SP 选择连接的铜层ZA 显示整个PCBJL X、Y 轴命令ED 删除CTRL+C 或SHIFT+DELETE 复制CTRL+V 或SHIFT+INSERT 粘贴CTRL+DELETE 清除L或DO或OL PCB层面属性点住元件或图层按X 可以水平翻转点住元件或图层按Y 可以垂直翻转+或- 可切换层面PAGEUP 放大PAGEDOEN 缩小DR 布线规则设置。

PROTEL99SE快捷键大全

PROTEL99SE快捷键大全

PROTEL99SE快捷键F1 原理图编辑器快捷键一、菜单快捷键·(A): 打开【Edit】/【Align】(排列图件)子菜单。

·(B): 打开【View】/【Toolbars】(工具栏)子菜单。

·(E):打开【Edit】(编辑)菜单。

·(F):打开【File】(文件)菜单。

·(H):打开【Help】(帮助)菜单。

·(J):打开【Edit】/【Jump】(跳转)子菜单。

·(L):打开【Edit】/【Set Location Marks】(设置图纸标记)子菜单。

·(M):打开【Edit】/【Move】(移动图件)子菜单。

·(O):打开【Options】(选项设置)菜单。

·(P):打开【Place】(放置图件)菜单。

·(R):打开【Reports】(生成报告)菜单。

·(S):打开【Edit】/【Select】(选择图件)子菜单。

·(T):打开【Tools】(工具)菜单。

·(V):打开【View】(视图)菜单。

·(W):打开【Window】(工作窗口管理)菜单。

·(X):打开【Edit】/【DeSeiect】(取消选择)菜单。

·(Z):打开放大图纸菜单。

要点提示→:打开【Options】菜单包括打开【Design】/【Options】(图纸参数)子菜单,以及打开【Tools】/【Preferences】(系统参数)子菜单。

二、键盘快捷键·(Ctrl)+(Backspace):重复上一次操作。

·(Alt)+(Backspace):取消上一步操作。

·(PgUp):对工作区以光标当前位置为中心进行放大。

·(Ctrl)+(PgDn):对工作区进行缩放,以显示所有图件。

·(PgDn):对工作区以光标当前位置进行缩小。

Protel99SE快捷键

Protel99SE快捷键

Protel99SE 快捷键S-P: 选择连接的铜箔X-A: 取消所有选择V-F: 显示整个PCB板面crtl+m: 调用测量工具进行X,Y和距离测量Q: 在布线单位"mil"和"mm"之间切换G:在画线时很有用,切换鼠标网格大小shift+单左鼠:选定单个对象shift+s: 实现单层显示L: 打开层设置面板;点中元件,按L按,就是换层Tab: 启动浮动图件的属性窗口X: 将浮动图件左右翻转Y: 将浮动图件上下翻转Space: 将浮动图件旋转90度按ctrl后: 移动对象时,不受电器格点限制按alt后: 移动对象时,保持垂直方向按shift+alt: 移动对象时,保持水平方向del: 删除点取的元件(1个)ctrl+del: 删除选取的元件(2个或2个以上)esc: 放弃或取消O-B: 将Visible Kind 改成"Dots"点栅格T-J: 做选择物体的包络轮廓线,包络间距在"D"-"R"中设置 t+u+a: 清除所有层的铜箔画线alt+backspace: 恢复前一次的操作ctrl+backspace: 取消前一次的恢复Spacebar: 绘制导线,直线或总线时,改变走线模式Home: 以光标位置为中心,刷新屏幕Backspace: 放置导线或多边形时,删除最末一个顶点ctrl+tab: 在打开的各个设计文件文档之间切换O-Y: 显示坐标原点,在"Origin Marker"前打钩O-P: 在"Rotation Step"中输入新的旋转角度左箭头: 光标左移1个电气栅格;shift+左箭头:光标左移10个电气栅格ctrl+b: 将选定对象以下边缘为基准,底部对齐ctrl+t: 将选定对象以上边缘为基准,顶部对齐ctrl+l: 将选定对象以左边缘为基准,靠左对齐ctrl+r: 将选定对象以右边缘为基准,靠右对齐ctrl+h: 将选定对象以左右边缘的中心线为基准,水平居中排列ctrl+v: 将选定对象以上下边缘的中心线为基准,垂直居中排列ctrl+shift+h: 将选定对象在左右边缘之间,水平均布ctrl+shift+v: 将选定对象在上下边缘之间,垂直均布t+p: 选中Transparet Layer,可以实现透明状态显示所有层 crtl+ins: 将选取图件复制到编辑区里shift+ins: 将剪贴板里的图件贴到编辑区里shift+del: 将选取图件剪切放入剪贴板里。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

PCB电路画板各层的功能一、PCB工作层的类型我们在进行印制电路板设计前,第一步就是要选择适用的工作层。

Protel 99 SE提供有多种类型的工作层。

只有在了解了这些工作层的功能之后,才能准确、可靠地进行印制电路板的设计。

Protel 99 SE所提供的工作层大致可以分为7类:Signal Layers(信号层)、Internal Planes(内部电源/接地层)、MechanicalLayers(机械层)、Masks(阻焊层)、Silk screen(丝印层)、Others(其他工作层面)及System(系统工作层),在PCB设计时执行菜单命令 [Design]设计/[Options...]选项可以设置各工作层的可见性。

1.Signal Layers(信号层)Protel 99 SE提供有32个信号层,包括[TopLayer](顶层)、[BottomLayer](底层)、[MidLayer1](中间层1)、[MidLayer2](中间层2)……[Mid Layer30](中间层30)。

信号层主要用于放置元件 (顶层和底层)和走线。

信号层是正性(正片)的,即在这些工作层面上放置的走线或其他对象是覆铜的区域。

2.Internal Planes(内部电源/接地层)Protel 99 SE提供有16个内部电源/接地层(简称内电层):[InternalPlane1]—[InternalPlane16],这几个工作层面专用于布置电源线和地线。

放置在这些层面上的走线或其他对象是无铜的区域,也即这些工作层是负性(负片)的。

每个内部电源/接地层都可以赋予一个电气网络名称,印制电路板编辑器会自动地将这个层面和其他具有相同网络名称 (即电气连接关系)的焊盘,以预拉线的形式连接起来。

在Protel 99 SE中。

还允许将内部电源/接地层切分成多个子层,即每个内部电源/接地层可以有两个或两个以上的电源,如+5V和+l5V等等。

3.Mechanical Layers(机械层)Protel 99 SE中可以有16个机械层:[Mechanical1]—[Mechanical16],机械层一般用于放置有关制板和装配方法的指示性信息,如电路板物理尺寸线、尺寸标记、数据资料、过孔信息、装配说明等信息。

4.Masks(阻焊层、锡膏防护层)在Protel 99 SE中,有2个阻焊层:[Top Solder](顶层阻焊层)和(Bottom Solder](底层阻焊层)。

阻焊层是负性的,在该层上放置的焊盘或其他对象是无铜的区域。

通常为了满足制造公差的要求,生产厂家常常会要求指定一个阻焊层扩展规则,以放大阻焊层。

对于不同焊盘的不同要求,在阻焊层中可以设定多重规则。

Protel 99 SE还提供了2个锡膏防护层,分别是[Top Paste](顶层锡膏防护层)和(Bottom Paste](底层锡膏防护层)。

锡膏防护层与阻焊层作用相似,但是当使用"hot re-follow"(热对流)技术来安装SMD元件时,锡膏防护层则主要用于建立阻焊层的丝印。

该层也是正性的。

与阻焊层类似,我们也可以通过指定一个扩展规则,来放大或缩小锡膏防护层。

对于不同焊盘的不同要求,也可以在锡膏防护层中设定多重规则。

5.Silkscreen(丝印层)Protel 99 SE提供有 2个丝印层,[Top Overlay](顶层丝印层)和 [Bottom Overlay](底层丝印层)。

丝印层主要用于绘制元件的外形轮廓、放置元件的编号或其他文本信息。

在印制电路板上,放置PCB库元件时,该元件的编号和轮廓线将自动地放置在丝印层上。

6.Others(其他工作层面)在Protel 99 SE中除了上述的工作层面外,还有以下的工作层:[KeepOutLayer](禁止布线层)禁止布线层用于定义元件放置的区域。

通常,我们在禁止布线层上放置线段(Track)或弧线(Arc)来构成一个闭合区域,在这个闭合区域内才允许进行元件的自动布局和自动布线。

注意:如果要对部分电路或全部电路进行自动布局或自动布线,那么则需要在禁止布线层上至少定义一个禁止布线区域。

[Multi layer](多层)该层代表所有的信号层,在它上面放置的元件会自动地放到所有的信号层上,所以我们可以通过[MultiLayer],将焊盘或穿透式过孔快速地放置到所有的信号层上。

[Drill guide](钻孔说明)[Drill drawing](钻孔视图)Protel 99 SE提供有 2个钻孔位置层,分别是[Drill guide](钻孔说明)和[Drill drawing](钻孔视图),这两层主要用于绘制钻孔图和钻孔的位置。

[Drill Guide]主要是为了与手工钻孔以及老的电路板制作工艺保持兼容,而对于现代的制作工艺而言,更多的是采用[Drill Drawing] 来提供钻孔参考文件。

我们一般在[Drill Drawing]工作层中放置钻孔的指定信息。

在打印输出生成钻孔文件时,将包含这些钻孔信息,并且会产生钻孔位置的代码图。

它通常用于产生一个如何进行电路板加工的制图这里提醒大家注意:(1)无论是否将[Drill Drawing]工作层设置为可见状态,在输出时自动生成的钻孔信息在PCB文档中都是可见的。

(2)[Drill Drawing]层中包含有一个特殊的".LEGEND"字符串,在打印输出的时候,该字符串的位置将决定钻孔制图信息生成的地方。

7、System(系统工作层)[DRC Errors](DRC错误层)用于显示违反设计规则检查的信息。

该层处于关闭状态时,DRC 错误在工作区图面上不会显示出来,但在线式的设计规则检查功能仍然会起作用。

[Connections](连接层)该层用于显示元件、焊盘和过孔等对象之间的电气连线,比如半拉线(Broken Net Marker)或预拉线 (Ratsnest),但是导线(Track)不包含在其内。

当该层处于关闭状态时,这些连线不会显示出来,但是程序仍然会分析其内部的连接关系。

[Pad Holes](焊盘内孔层)该层打开时,图面上将显示出焊盘的内孔。

[Via Holes](过孔内孔层)该层打开时,图面上将显示出过孔的内孔。

[Visible Grid 1](可见栅格1)[Visible Grid 2](可见栅格2)这两项用于显示栅格线,它们对应的栅格间距可以通过如下方法进行设置:执行菜单命令[Design]/[Options...],在弹出的对话框中可以在[Visible 1]和[Visiblc 2]项中进行可见栅格间距的设置。

快捷键protel99se常用快捷键enter——选取或启动esc——放弃或取消f1——启动在线帮助窗口tab——启动浮动图件的属性窗口pgup——放大窗口显示比例pgdn——缩小窗口显示比例end——刷新屏幕del——删除点取的元件(1个)ctrl+del——删除选取的元件(2个或2个以上)x+a——取消所有被选取图件的选取状态x——将浮动图件左右翻转y——将浮动图件上下翻转space——将浮动图件旋转90度crtl+ins——将选取图件复制到编辑区里shift+ins——将剪贴板里的图件贴到编辑区里shift+del——将选取图件剪切放入剪贴板里alt+backspace——恢复前一次的操作ctrl+backspace——取消前一次的恢复crtl+g——跳转到指定的位置crtl+f——寻找指定的文字alt+f4——关闭protelspacebar——绘制导线,直线或总线时,改变走线模式v+d——缩放视图,以显示整张电路图v+f——缩放视图,以显示所有电路部件home——以光标位置为中心,刷新屏幕esc——终止当前正在进行的操作,返回待命状态backspace——放置导线或多边形时,删除最末一个顶点delete——放置导线或多边形时,删除最末一个顶点ctrl+tab——在打开的各个设计文件文档之间切换alt+tab——在打开的各个应用程序之间切换a——弹出edit\align子菜单b——弹出view\toolbars子菜单e——弹出edit菜单f——弹出file菜单h——弹出help菜单j——弹出edit\jump菜单l——弹出edit\set location makers子菜单m——弹出edit\move子菜单o——弹出options菜单p——弹出place菜单r——弹出reports菜单s——弹出edit\select子菜单t——弹出tools菜单v——弹出view菜单w——弹出window菜单x——弹出edit\deselect菜单z——弹出zoom菜单左箭头——光标左移1个电气栅格shift+左箭头——光标左移10个电气栅格右箭头——光标右移1个电气栅格shift+右箭头——光标右移10个电气栅格上箭头——光标上移1个电气栅格shift+上箭头——光标上移10个电气栅格下箭头——光标下移1个电气栅格shift+下箭头——光标下移10个电气栅格ctrl+1——以零件原来的尺寸的大小显示图纸ctrl+2——以零件原来的尺寸的200%显示图纸ctrl+4——以零件原来的尺寸的400%显示图纸ctrl+5——以零件原来的尺寸的50%显示图纸ctrl+f——查找指定字符ctrl+g——查找替换字符ctrl+b——将选定对象以下边缘为基准,底部对齐ctrl+t——将选定对象以上边缘为基准,顶部对齐ctrl+l——将选定对象以左边缘为基准,靠左对齐ctrl+r——将选定对象以右边缘为基准,靠右对齐ctrl+h——将选定对象以左右边缘的中心线为基准,水平居中排列ctrl+v——将选定对象以上下边缘的中心线为基准,垂直居中排列ctrl+shift+h——将选定对象在左右边缘之间,水平均布ctrl+shift+v——将选定对象在上下边缘之间,垂直均布f3——查找下一个匹配字符shift+f4——将打开的所有文档窗口平铺显示shift+f5——将打开的所有文档窗口层叠显示shift+单左鼠——选定单个对象crtl+单左鼠,再释放crtl——拖动单个对象shift+ctrl+左鼠——移动单个对象按ctrl后移动或拖动——移动对象时,不受电器格点限制按alt后移动或拖动——移动对象时,保持垂直方向按shift+alt后移动或拖动——移动对象时,保持水平方向在布PCB时,点中元件,按L按,就是换层。
