含电动机电路的计算专题练习(参考模板)
(完整word版)初三年级物理《电路计算》专题训练[含答案解析]
![(完整word版)初三年级物理《电路计算》专题训练[含答案解析]](https://img.taocdn.com/s3/m/18346f14fab069dc5122014d.png)
初三物理《电路计算》专题训练1．如图所示的电路中，电源电压为9伏,电阻R1的阻值为20欧,闭合电键S，电流表示数为0。
15安。
求:(1）电压表的示数.（2)电阻R2的阻值。
(3)通电20秒，电流通过电阻R2做的功.2．如图所示的电路中，滑动变阻器的变阻范围为0～20欧，闭合电键,当滑片在左端时，电压表、电流表的读数分别为12伏和0.3安，求：(1）电阻R1的阻值.(2）当滑片移到最右端时,电流表、电压表的读数。
3．如图所示的电路中，电源电压保持不变，电阻R2为10欧。
当电键S断开时，电压表示数为6伏，电流表示数为0。
3安。
求：(1）R1的阻值。
（2）电源电压U.（3)闭合电键S后,电压表V、电流表A的示数。
4．如图（a）所示的电路中，电源电压为6伏且保持不变,电阻R1为30欧，电流表A、A1均为图(b）所示的规格。
闭合电键S后，电流表A、A1指针所在的位置相同，求:(1)电流表A1的示数I1。
（2)通过R2的电流I2。
5．在如图所示的电路中,电源电压为6伏且保持不变.断开电键S时，电流表的示数为0.2安。
闭合电键S时，电流表的示数变化了0.3安。
求：(1）5秒内通过电阻R1的电量。
（2）电键闭合时电阻R1、R2消耗的电能之比。
6．如图所示电路,电源电压为18伏且保持不变，滑动变阻器R2上标有“50欧1安"字样。
闭合电键S,移动滑片，当电流表示数为0.8安,电压表V2的示数为14伏。
求:(1)电阻R1的阻值。
(2）移动变阻器的滑片P，求电压表V1的最大值.7．如图(a)所示电路中，电源电压为9伏且保持不变，电压表量程0～3伏、电流表量程0~0.6安，定值电阻R1＝20欧，滑动变阻器标有“15欧2安"字样。
闭合电键。
求：(1）当电流表的读数如图13－9(b）所示时，电阻R1两端的电压.(2）滑动变阻器R2允许接入电路的最大阻值.(3)整个电路所消耗的最大功率P。
8．如图所示电路，电源电压不变，R1的阻值为10欧，滑动变阻器R2上标有“20欧2安"字样,闭合开关S，当滑动变阻器的滑片P滑到中点时，电压表的读数为15伏。
九年级物理电学计算题专题(含参考答案)
交乐学校九年级物理电学计算题专题1．如图23甲所示电路，滑动变阻器的最大阻值为Ω=401R ，电源电压及灯L 的电阻保持不变。
当1S 、2S 均闭合且滑片滑到b 端时，电流表1A 、2A 的示数分别为如图23乙、丙所示；当1S 、2S 均断开且滑片P 置于变阻器的中点时，电流表1A 的示数为0.4A ，求：(1)电源的电压； (2)2R 的电阻； (3)灯L 的电阻； (4)整个电路消耗的最小电功率；(提示：电路的总电阻最大时消耗的电功率最小)。
2．如图同学们常见的家用饮水机，它的铭牌上标有：额定电压220V ，频率50Hz ，加热功率350W 。
将它接在220V 的电压下， （1） 当它处于保温状态时，饮水机中的电流为0.1A ，这时饮水机消耗的电功率是多大？ （2）当它处于加热状态时，如果消耗的电能全部用来加热水，它能使热水罐中0.5kg ，20℃的水的温度升高到90℃要多少时间？ （3） 它的工作原理比较简单：整个电路由一个电热元件R 1、一个限流电阻R 2和一个温控开关S 组成（如图13）。
当S 接a 时，电热元件R 1被接入电路中，饮水机开始将水加热；当水温达到一定温度时，温控开关自动切换到b 处，饮水机处于保温状态。
请你按上述原理完成图13中的电路图。
3．如图是一条电热毯电路的示意图，R 0是发热电阻丝，R 是串联在电路中的电阻，S 是控温开关。
电热毯标牌上标有“220V 40W ”字样。
问（不考虑温度对电阻值的影响）： ⑴、要使电热毯处于低温挡时，开关S 应处于什么状态？ ⑵、发热电阻丝R 0的阻值是多大？⑶、当电热毯处于低温挡时，电路中的电流为0.1A ，则在10s内电阻丝R 0产生的热量是多少？S220V4．如图10所示电路中，小灯泡L标有“6V 6W”字样，R2＝3Ω，当S1、S2都闭合时，电流表示数为1.2A，这时小灯泡L正常发光，求：(1)电源电压U(2)电阻R1的阻值(3)当S1、S2都断开时，小灯泡L消耗的功率5．如图所示的电路中，电源电压恒定为4.5V 。

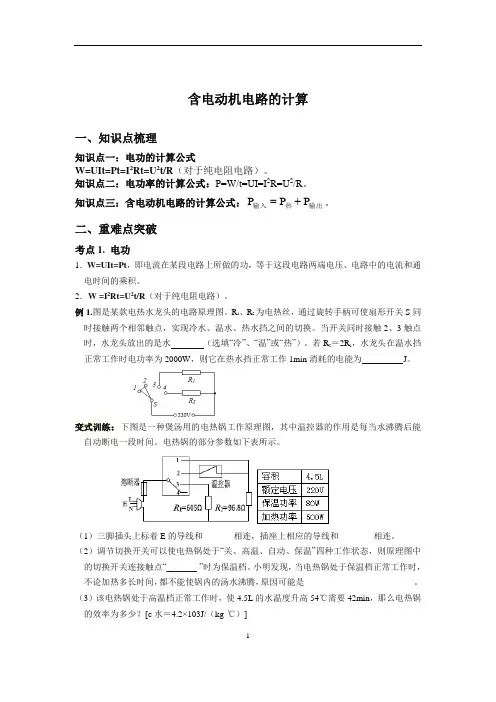

含电动机电路的计算(学生用)(无答案)
含电动机电路的计算一、知识点梳理知识点一：电功的计算公式W=UIt=Pt=I 2Rt=U 2t/R （对于纯电阻电路）。
知识点二：电功率的计算公式：P=W/t=UI=I 2R=U 2/R 。
知识点三：含电动机电路的计算公式：P P P =+输入热输出。
二、重难点突破考点1. 电功1．W=UIt=Pt ，即电流在某段电路上所做的功，等于这段电路两端电压、电路中的电流和通电时间的乘积。
2．W =I 2Rt=U 2t/R （对于纯电阻电路）。
例1.图是某款电热水龙头的电路原理图。
R 1、R 2为电热丝，通过旋转手柄可使扇形开关S 同时接触两个相邻触点，实现冷水、温水、热水挡之间的切换。
当开关同时接触2、3触点时，水龙头放出的是水 （选填“冷”、“温”或“热”）。
若R 2＝2R 1，水龙头在温水挡正常工作时电功率为2000W ，则它在热水挡正常工作1min 消耗的电能为 J 。
变式训练：下图是一种煲汤用的电热锅工作原理图，其中温控器的作用是每当水沸腾后能自动断电一段时间。
电热锅的部分参数如下表所示。
（1）三脚插头上标着E 的导线和_______相连，插座上相应的导线和________相连。
（2）调节切换开关可以使电热锅处于“关、高温、自动、保温”四种工作状态，则原理图中的切换开关连接触点“_______ ”时为保温档。
小明发现，当电热锅处于保温档正常工作时，不论加热多长时间，都不能使锅内的汤水沸腾，原因可能是________________________ 。
（3）该电热锅处于高温档正常工作时，使4.5L 的水温度升高54℃需要42min ，那么电热锅的效率为多少？[c 水＝4.2×103J/（kg·℃）]考点2. 电功率1．P=W/t=UI，即电功率等于用电器两端的电压和通过它的电流的乘积，该公式是电功率的普适公式，适用于所有的用电器。
2．导出式：P=I2R，P=U2/R。
这两个公式只适用于纯电阻电路，即能将电能全部转化为内能的用电器。
(完整版)电学综合计算题(包含答案)30道题
电学综合计算题（含答案） 30道题1、研究表明，有些金属电阻的阻值会随温度的变化而变化，物理学中利用这类金属的特性可以制成金属电阻温度计，它可以用来测量很高的温度，其原理如图所示．图中电流表量程为0～15mA（不计其电阻），电源的电压恒为3V，R′为滑动变阻器，金属电阻作为温度计的测温探头，在t≥0℃时其阻值R t随温度t的变化关系为R t=100+0.5t（单位为Ω）．（1）若要把R t放入温度为0℃处进行测量，使电流表恰好达到满量程，既电流为15mA，则这时滑动变阻器R′接入电路的阻值为多大？（2）保持（1）中滑动变阻器R′接入电路的阻值不变，当被测温度为600℃时，电路消耗的电功率为多大？（3）若把电流表的电流刻度盘换为对应的温度刻度盘，则温度刻度的特点是什么？2、小红学了电学知识后画出了家里的电吹风的电路图（甲图），她认识只闭合开关S1时，电吹风吹冷风，当S1和S2同时闭合时，电吹风吹热风，小芬同学看了她的电路图觉得有问题：如果只闭合S2，会出现电热丝R工作时而电动机不工作的现象，从而使电吹风的塑料外壳过热造成损坏，小芬认为只要把其中一个开关移到干路上，就能做到电热丝R工作时，电动机就一定在工作，从而使塑料外壳不会因操作失误而损坏．乙图为电吹风机的铭牌．请分析回答下列问题：（1）你认为小芬应该把那个开关移到干路上，才能符合安全要求？为什么？（2）电吹风正常工作且吹热风时，流过电热丝的电流多大？（3）电热丝R的阻值多大（电热丝的阻值随温度变化不计）？3、某学校生物小组的同学为了探索一项技术，使一种名贵的花在寒冷的冬季也能正常生长，决定搭建一个微型温室，温室内需要安装一个电发热体．根据设计，该发热体用36V电压供电，发热功率为200W(设电能全部转化为内能)．(1)电发热体不采用220V电压而用36V电压供电的考虑是什么？(2)采用36V电压供电，电发热体需要自制，现决定用镍铬合金丝绕制，则绕制成的电发热体正常工作时的电阻应为多大？(3)同学们在实验室里用2节干电池、电流表、电压表等器材，测出一段镍铬合金丝的阻值等于计算结果，用它制成发热体后，实际功率却小于设计的要求．经检查，电压正常，请你猜想产生这种情况的原因可能是什么？4、如图所示，电源电压U=12V，R1为定值电阻，阻值为100Ω，R为滑动变阻器，R的最大阻值为50Ω，电流表量程为“0～0.6A”, 电压表量程为“0～15V”，小灯泡上标有“6V 3W”字样，小灯泡的U —I关系如右图所示，求：（1）灯泡正常工作时通过灯丝的电流是多少？（2）S闭合，S1、S2都断开时调节滑动变阻器，当小灯泡两端的电压为4V时，滑动变阻器接入电路中的阻值为多大？（3）S、S1、S2都闭合时，移动滑片P，当滑动变阻器接入电路的阻值为多少时，整个电路消耗的总功率最大？最大总功率是多少？5、保温箱的简化电路如图所示，A为温度传感器，它的作用相当于开关，达到设定温度时自动断开电路；低于设定温度时，自动接通电路。
电路计算题专项练习
电路计算题专项练习1、如图所示的电路中，当开关断开，甲乙两表为电流表时，示数之比为I甲：I乙=2：3；当开关S闭合，甲乙两表为电压表时，则两表的示数之比U甲：U乙为（）A. 3：1B. 1：3C.3：2D. 2：12、如图所示的电路中，电源电压恒定，灯的电阻为20Ω，当滑动变阻的滑片P位于中点时，伏特表的示数为2V，安培表的示数为0.2A；当滑片P位于滑动变阻器的最右端时，伏特表的示数为( ) A．3V B．4V C．6V D．8V3、如图所示的电路中，电源电压6V保持不变，定值电阻的阻值为10Ω，滑动变阻器的最大阻值为20Ω。
当开关闭合，滑片由b端向a端移动的过程中，以下说法正确的是（）A. 电压表的示数减小B.电压表示数与电流表示数的比值不变C.当滑片移到中点时，电压表示数为2VD.当滑片移到a端时，电流表示数为0.2A4、如图所示电路，电源电压恒为6伏，L1标有“6V 7.2W”，L2标有“6V 3.6W”，忽略温度对灯丝电阻的影响，下列说法正确的是（）A.仅闭合S1、S3，L1不亮，L2亮B.仅闭合S2、S3，电流表读数为0.6安C.仅闭合S1、S2，电路总电阻为15欧D.仅闭合S3，电路消耗的总功率为10.8瓦5、如图所示，设电源电压保持不变，R O=l0Ω。
当闭合开关S，滑动变阻器的滑片P在中点c时，电流表的示数为0.3 A，移动滑片P至b端时，电流表的示数为0.2 A。
则电源电压U与滑动变阻器的最大阻值R分别为( )A．U=3 V，R=5ΩB．U=3 V，R=15ΩC．U=6 V，R=10ΩD．U=6 V，R=20 Ω6、图中R1为定值电阻，R2为滑动变阻器，则以下说法中正确的（）①R2不变时，V1读数与A读数之比等于R1②R2不变时，V2读数与A读数之比等于R l③R2改变一定量时，V2读数的变化量与A读数的变化量之比的绝对值等于R1④R2改变一定量时，V1读数的变化量与A读数的变化量之比的绝对值等于R1A．①③④B．②③④C．②③D．②④7、甲、乙两地相距40千米，在甲、乙两地之间沿直线架设了两条输电线，已知输电线每千米的电阻为0．2欧。
初中物理电学计算题(共10篇)(共44页)
初中物理电学计算题(共10篇)[模版仅供参考，切勿通篇使用]初中物理电学计算题（一）:初中物理电学计算题20道有答案答案要详解例3.把一个欧的电阻与一个用电器串联后接到电压是7伏的电源上,要想使用电器消耗的功率是8瓦,则这个电源供给用电器的电流可能是（）安安安安[解析]本题将用电器消耗功率P限定为8瓦,其所加电压U、通过电流I 和自身电阻R均不知,用电器是与欧的电阻串联在7伏电源上的,通过用电器的电流和整个电路中的电流相同,I1=I2,即 ,解得用电器的电阻分别为R=2欧和R=欧,代入可得电流强度的可能值为I=2安和I=安.正确选项为A、C.例4.\x09一盏电灯接到220V的电源上使用时,功率为100W,如果将这个电源连上长导线,再接这盏灯使用,它的功率为81W,求导线上消耗的电功率?[解析]灯光电压U=220V时的功率P=100W,功率为时的电压为U′,且灯泡电阻不变.根据P=U2／R,得：P／P′=U2／U1,所以.这时,灯泡两端的电压U灯=I灯R灯=484Ω×9/22=198V.这时,加在导线上的电压为：U导=U－U灯=220V－198V=22V.则导线上消耗的电功率是P导／P′=IU导／IU′（灯泡、导线I相同）,P 导=22V×81W／198V=9W.∴导线上消耗的功率为9瓦.例5.将灯L接到电压为U的电路上时,灯的电功率为25瓦,若将灯L与一个电阻R串联后仍接在原电路上时,灯L消耗的电功率为16瓦,设灯丝电阻不变,则此电阻消耗的电功率是（）瓦瓦瓦瓦[解析]此题目为两种电路状态,即灯L直接接在电源两端,PL=25W,此状态可列出方程PL=U 2／RL=25W,当灯L与电阻R串联后接到原电路中,灯L两端电压为U2,此状态可列出方程 ,将此二方程求比：,则U／UL=5／4,UL／UR=4／1,根据分压公式：UL／UR=RL／R=4／1,在串联电路中,PL／PR=RL／R=4／1,则PR=4W.正确答案为B.例6.\x09如图1所示的电路,电源电压保持不变,当开关S闭合时,电流表的示数是安.开关断开后,电压表的示数是4伏,电阻R2的功率是瓦.则此时电流的示数是安.[解析]此题目为两种电路状态,其一是当开关S闭合时,R2被局部短路,R1′直接接电源两端,电路中的电流为安.由此状态可到方程I1=U／R1=当开关S断开后,R1和R2串联为第二种电路状态,此时伏特表测得R1两端电压U1=4V.电阻R2的功率P2为瓦.由第二种状态中电流相等,可列得方程：I2=U1／R1和I2=P2／(U－U1),即4V／R1=／(U－4V).由第一、第二状态所列方程联立可解得R1=20Ω.代入I2=U1／R1=4V／20Ω=正确答案为.例7.\x09将一盏灯接在电源电压不变的电路中使用时,它的电功率是40瓦.如果将灯L跟电阻R串联后接到同一电源上,电阻R10秒内电流做了36焦耳的功,此时灯的功率是瓦.（RL＞R）[解析]此题目的电路状态为两个.其一是灯L直接接到电源两端,则灯的功率为40W.由此状态可列出方程PL=U 2／RL=40W.其二是灯L 和R串联后再接入原电路,电阻R的功率为PR=WR／t=36J／10S=,则PR=I2R=(U／(R＋RL))2•R=,由两种状态所列方程求比PL／PR=(R＋RL)2／R•RL=40W／,可求得RL／R=9／1和RL／R=1／9（据题意舍）.在串联电路中PL′／PR=RL／R=9／1,∴PL′=9PR=9×=正确答案为.例8.甲、乙灯泡串联接入电压一定的电路中,甲灯的功率为P甲,乙灯的功率为P乙；若把甲灯和乙灯并联接入同一电路中,则甲灯的功率为 .[解析]当两灯串联接入电压一定的电路中,甲、乙两灯的功率分别为P 甲、P乙,P甲=U2/R甲,；甲、乙两灯并联在电路中,P甲′=U2／R甲.所以P甲′／P甲=U2／R甲÷U甲2／R甲=(U／U甲)2= ,∴ .例9.\x09把额定电压是伏的小灯泡和定值电阻R并联在某一电路中,灯泡正常发光,干路中的电流是安.若把它们串联在另一电路中,小灯泡的实际功率是它额定功率的1／4,这时定值电阻R消耗的电功率是瓦.则小灯泡的额定功率是多少瓦?[解析]根据P=I2R,∴由并联电路①由串联电路电流相等②联立①②可解得：I=,PL=U•I1=例10.如图3所示,R1=10欧,R2的最大电阻值为30欧,电源电压值为8伏,求变阻器R2连入电路的电阻为多大时,R2上消耗的电功率最大?最大为多少?[解析]设R2连入电路中的电阻为Rx时,其消耗的电功率最大为P,根据P=I2R有：P=I2Rx=(U／(Rx＋R1))2•Rx,,根据数学上方程 ,有实数根时,△=b2－4ac≥0求解.将上式整理为关于Rx的一元二次方程 ,因为Rx存在且有正根,所以△=(20P－64)2－4×P×100P≥0,解不等式得P≥瓦,所以R2消耗的最大电功率为瓦,将P=瓦代入原方程可以求得Rx=10Ω. 初中物理电学计算题（二）:初中物理电学的计算题怎么分析电路,该怎么判断用哪一个公式,简便方法!初中物理的电学是重点,但是其实真正到中考的时候考的都很简单.解题思路的话其实也是很模式化的.做初中的电学题,第一步当然是画电路图了.读完题之后,首先要将电路图画下来.没有给图的题目按照题中文字信息画图,给图的一般都是带各种开关的,按照文字信息将题中提到的分情况把所有电路图都画出来.有的人可能就是在这一步卡死,觉得画出来的东西简直比物理这门学科还要恶心,但是我的意见是,不管图看起来多恶心多头大先画下来再说,要的是最直观最符合题目描述的图.画完电路图,第二步,如果有必要的话,就是简化电路图.面对一个非常复杂的复合电路,做题者的任务就是要分析电流走向等等,然后将一个复杂的图分块儿,我不知道你们初中有没有学电动势,但是电压应该是学过的吧?把所有两端有导线相连的用电器/电阻都画成并联,一条电流流下来的画成串联,这步具体的工作是要经过仔细小心的思考的,要模拟电流走向.最后的成品是一幅由各种简单的串联并联电路组成的复合电路图,或者干脆就是简单的串联/并联电路.第三步就是要把题中已知的物理量、你要求的物理量和题中没给你也不用求但是在你分析电路中给你带来麻烦的未知量都标在图上,记住最好这里用不同的笔来区别已知量和未知量,以免不小心把未知量当成已知量代进式子.第四步是找各种物理量之间的逻辑关系.这种逻辑分析要求的就是各种很基本的电学计算公式,包括R,I,U,P,W等等,其实细数下来就那么几个.如果你认为找逻辑关系有困难的话建议从所求物理量入手,先把有可能能求出你要求的这个物理量的所有式子列出来,然后观察哪种情况已知量最多或者其中包含的物理量可以用已知量表示出来,就去试着推导；一条路走不通还可以试另一条.这种工作在做题的初期阶段可能比较费时间,但是等到题目做的比较多了手比较熟之后就会简单很多,甚至不用枚举所有情况一瞪图就知道应该用哪个公式.这个工作是别人帮不了的,基础题其实做上4、5道就能找到感觉的,难的题还是要看平时积累了.第五步也是最后一步就是列方程解答或者计算（因为有的稍微简单的题其实用不到列方程）.这一步要求一些数学的计算功底,当然,还有各种公式千万不能背错,要不就悲剧了.总体而言,最困难的还是分析电路,也就是第二步和第四步.第一步要求的语文的理解能力和第五步要求的数学计算硬功底都不是考核重点,理论上不会造成大困难.至于缜密的逻辑思维和公式的背诵就主要靠平时注意和努力了.不用灰心,物理其实就是背背公式,再做基础题练练手,有必要的话可能再做两道难题长长见识,也就没什么了.自信是很重要的,做题的时候千万不要慌乱,不然会影响你的逻辑分析的.加油\^~^/ 初中物理电学计算题（三）:初中物理电学计算题公式过程都对,就是把电源电压看错了,会扣几分,共五分一道题就是数据带错了，这是我的中考，是估分的关键，大家慎重对待如果用这个电压值的计算是在这题目的最后一部,扣1分；若是在中间步骤,其它的量的计算还要依赖于这个计算值的话,肯定是会带来整个计算结果的错误的,扣2-3分吧, 初中物理电学计算题（四）:初中物理电学公式大全初中物理电学计算题基本公式注意：我们尽量的把公式的文字记下来,而不是只记字母!1、欧姆定律：电流=（变形公式：U=IR 即伏安法求电阻原理）2、电功率：电流做功（消耗电能）的快慢,电功率越大,则灯泡越亮.A、（注意两套单位不要混淆表格）B、电功率=电压×电流P=UI注意:电学基本公式只有上面三个,其他的全部为导出公式,也就是说,你可以用这三个公式做所有题目,只是过程稍微复杂. （电功率的推导公式: ）3、电功、电能：由得W=Pt,所以、、、（适用于给出实际圈数、和电能表参数N的例如：5题）（用电能表测用电器功率,注意单位换算成统一的）4、电热：这个期中考试后再学,期中不考热量=电流的平方×电阻×时间在纯电阻电路中（如电灯电热器等）即电流做的功（消耗的电能）全部转化为热能电功（电能）=电热 W=Q 可推出：Q=Pt、、注意:应用公式时注意:以上所有公式只适用与同一段电路中,不同电路中,不可生搬硬套! （对应）串联并联电路的特点首先,要学会区分串联、并联电路.判断方式：看电流路径,如果只有一条电流路径则为串联；如果有两条或者多条电流路径,则为并联.串并联电路特点：串联电路并联电路电流关系串联电路中,各处的电流相等I = I1 = I2并联电路中,总电流等于各支路的电流之和I = I1＋I2电压关系串联电路两端的电压等于各部分电路两端的电压之和U = U1＋U2并联电路中,各支路两端的电压相等U = U1 = U2电阻关系串联电路的总电阻等于各串联电阻之和R = R1＋R2并联电路的总电阻的倒数等于各并联电阻的倒数之和分配规律串联电路中,各个电阻两端的电压跟它的阻值成正比U1：U2 = R1：R2并联电路中,各个电阻的电流跟它的阻值成反比I1：I2 = R2：R1上述特征的推广推论A、并联电路的总电阻计算公式的推广当只有两个电阻时,上式可化为：（最常用,初中阶段,电阻基本不超过两个）当电阻大小均一样时,上式可化为：（n为并联的电阻个数）推论B、串联电路中,电压,电功率,电功,电热与电阻的关系：即串联电路中,除了电流处处相等之外,电压、电功率、电功、电热与电阻均成正比并联电路中,电压、电功率、电功、电热与电阻的关系：即并联电路中,除了各支路两端的电压相等之外,电流,电功率,电功,电热与电阻均成反比解题小技巧1、串联电路意味着电流处处相等,所以如果能求电流,就先把电流求出.电流是连接各用电器之间的纽带.2、并联电路意味着各支路电压相等,所以能求电压,就先把电压求出.电压是连接各用电器之间的纽带.3、从上述推广中,可以看出与电有关的量和电阻（之比）关系密切.一个计算题,只要知道电阻或者电阻之比,那这个题目就基本可以做出了.任何题中,电阻、电源电压永远不变.（我的意思是它俩什么时候都能用随便用!）4、利用铭牌所能获取的信息：A、滑动变阻器“”： ;B、小灯泡等电器“”：；；；C、电能表：“”“”“”5、例如：实际电压为额定电压的一半,则实际功率为额定功率的四分之一6、两灯泡串联（P=I2R）,电阻大的灯泡亮；两灯泡并联（P= ）,电阻小的灯泡亮7、两灯泡串联时求电路两端能加最大电压,电路电流应取两灯泡中额定电流较小的电流值,计算U=IR总；两灯泡并联时求干路电流最大值,电路两端电压应取两灯泡中额定电压较小的电压值8、计算电流、常用,计算电阻、常用9、电学相关物理量有:电压(U),单位:伏特(V) 电流(I),单位:安培(A) 电阻(R),单位:欧姆(Ω)电功(W),单位:焦耳(J) 电热(Q),单位:焦耳(J) 电功率(P),单位:瓦特(W)有关用电器（灯泡）额定电压、额定功率、额定电流与实际电压、实际功率、实际电流间的关系的判定例（:3题）灯L1（220v 100w）和灯L2（220v 40w）（灯泡的亮度取决于灯泡实际功率的大小,功率越大,灯泡越亮）1、求额定电流：I额=P额∕U额I1额 =（5/11）A= I2额=（2/11）A=2、求电阻：R=U额2∕PR1 = 484Ω R2=1210Ω（R1﹤R2）3、正常发光时：L1比L2亮（因为P1＞P2）4、串联在电路中时,L2亮：因为：P1实=I2R1 P2实=I2R2 且R1﹤R2所以：P1实﹤ P2实即L2亮5、并联在电路中时,L1亮：因为：P1实=U2∕R1 P2实=U2∕R2 且R1﹤R2所以：P1实＞ P2 即L1亮6、P实︰P额 = U实2︰ U额2即,实际电压是额定电压的1∕n时,实际功率为额定功率的1∕n2 .电动机问题：消耗的电能W=UIt；产生的热能Q= I2Rt；得到的机械能W=UIt- I2Rt（U为电动机两端的电压,I为通过电动机线圈的电流,R为电动机线圈的电阻）初中物理电学计算题（五）:初中电学计算题题目&电路图：首先,你替换之后说有两个电表达到最大值,那么一定不可能是电压表,因为最大电压就是9V,电压表的两个两成分别是0~3和0~15,对吧其次,两个电流表都达到最大值是不可能是相同的量程,所以A2是0~3,A1取0~,对吧所以,A1为,总电压9V,所以R为15欧A2为3A,那么滑动变阻器的那条支路的电流为,电压9V,R滑为欧是吧初中物理电学计算题（六）:求30道八年级物理电学最基础的计算题,不要填空,选择!带答案（答案详细点）有电路图请发过来就是求电压,功率,电阻,电流等,物理电学计算经典练习解题要求：1.写出所依据的主要公式或变形公式2.写出代入数据的过程3.计算过程和结果都要写明单位1．如图1所示,已知R1=2Ω, R2=4Ω,U=12V；求：1）通过电阻R1的电流I1;2）电阻R2两端的电压U2.（2A,8V）2．如图2所示,电流表示数为, R2=20Ω,通过R2的电流是,求：1) 电压表的示数；2) 电阻R1=?(6V30Ω)3. 如图3所示,电源电压为8V,R1=4R2,电流表A的示数为；求：电阻R1, R2各为多少欧?(200Ω50Ω)4. 如图4所示,电源电压U不变,当开关S闭合时,通过电阻R1的电流为3A.当电路中开关S断开时,R1两端电压为5V,R2的电功率为10W.求：电源电压U及电阻R1和R2的阻值.(15V 5Ω 10Ω)5.把阻值为300Ω的电阻R1接入电路中后,通过电阻R1的电流为40mA；把阻值为200Ω的电阻R2和R1串联接入同一电路中时；求：1）通过电阻R2的电流为多少?2）R2两端的电压为多少?3）5min内电流通过R2做功多少? ( )6. 如图5所示,电源电压恒为3V,知R1=12Ω, R2=6Ω.求：1）当开关S断开时电流表A的读数2）当开关S闭合时电流表A的读数7. 如图6所示,电源电压U不变,R1=6Ω.1) 当开关S断开时电流表A的示数为1A,求R1 两端的电压；2)当开关S闭合时电流表A的示数为, 求R2的电阻值.(6V 30Ω)8．如图7所示,定值电阻R1和R2串联,电源电压为7V,电流表的示数为, R2的电功率为求:电阻R2两端电压和电阻R1的电功率.(5V 1W)9．如图8所示,电源电压为8V,且保持不变.R1=4R2.当开关S断开时,电流表的示数为2A.求：1）电阻R1和R2的阻值各为多少欧?(4Ω 1Ω)2）当开关S闭合时电阻R1和R2的电功率各为多大?(16W 64W) 10．如图9所示,已知R1=6Ω,通过电阻R2的电流I2=, 通过电阻R1和R2的电流之比为I1： I2=2：3.求：电阻R2的阻值和电源的总电压.(4Ω 2V)11．如图10所示,灯上标有“10V2W”的字样.当开关S闭合时,灯L恰能正常发光,电压表的示数为2V.当开关S断开时,灯L的实际功率仅为额定功率的1/4.求：电阻R2的阻值.(60Ω) 12．如图11所示,当灯正常发光时,求：1）通过灯泡的电流是多少?2）电流表的示数是多少?( 3A)13. 如图12所示,A是标有“24V 60W”的用电器,E是串联后电压为32V的电源,S为开关,B是滑动变阻器.若确保用电器A正常工作,请把图中电路连起来,并求出滑动变阻器B中通过电流的那段电阻值和它消耗的电功率.(Ω 20W)14．如图13所示,电流表示数为,标有“6V 3W”的灯L恰正常发光,求:1)电阻R的阻值和通过R的电流；2）电流通过灯L和电阻R做功之比.(20Ω 5：3)15．如图14所示电源电压是36V并保持不变,灯L1的电阻为30Ω.当S1S2闭合时,电流表示数为,求：1）通过灯L1的电流是多少安；2) 灯L2的实际功率( )16．如图15所示, R1=500Ω, R2=250Ω,并联接在电源上,电流表示数为求：R1 、R2 的电功率分别是多少?(20W 40W)17.如图16所示,已知：R1=6Ω,S闭合时R2中的电流为3A,它此时消耗的功率是36W.求：电源电压U和电阻R1的功率各为多大?(12V 24W)18. 如图17所示,R1为定值电阻,R2为滑动变阻器,电源电压U 不变.当滑动变阻器的滑片P滑到a端和b端时,R1消耗的功率之比为9：1；且滑片P滑到a端时,电流表示数为6A, 滑片P滑到b端时,电压表的示数为8V.求：电阻R1和R2阻值各为多少?电源电压多大?(2Ω 4Ω 12V)19. 如图18所示,电源电压不变,调节滑动变阻器,使电压表读数为10V,滑动变阻器消耗的电功率为10W; 调节滑动变阻器到另一位置时,电压表读数为5V,滑动变阻器消耗的电功率为;求：电源电压和定值电阻R0的大小.(20V 10Ω)20. 如图19所示,电源电压不变,滑动变阻器的滑片P放在c处,已知ac的电阻值为滑动变阻器的总电阻的1/3,此时电压表的示数为6V,电流表示数为1A；当把滑片P放在滑动变阻器的最大阻值的b端时,电压表的示数为9V.求;在这两种情况下,灯泡L的功率各为多大?（灯L的电阻不变）21. 如图20所示,灯L的电阻和电源电压U不变,滑片P从滑动变阻器的中点移到b端时,电压表前后示数之比是：1.求：1）p在滑动变阻器的中点和p在b端时电灯L消耗的电功率之比；2）若滑动变阻器的最大阻值Rab=60Ω, 电灯L的电阻是多少?(:1 20Ω)22.如果将两个定值电阻R1和R2以某种形式连接起来,两端与电源接通,则电阻R1消耗的电功率为9W；如果将这两个电阻换另外一种形式连接起来后,两端仍与该电源接通,则电阻R1消耗的电功率为16W,且通过电阻R2的电流为4A.求：1）电源电压；2）电阻R1和R2的阻值为多大?（12V 4Ω 3Ω）23. 如图21所示,R0为定值电阻,当滑动变阻器的滑片P滑到M 点时,电压表示数为9V；当滑片P滑到N点时,变阻器连入电路的阻值为滑片P滑到M点时变阻器连入电路的阻值的5倍,此时电压表示数为已知R0=3Ω.求：1）电源电压；2）滑片P滑到N 点时变阻器的电功率.(12V )24. 如图22所示, 电源电压不变,电灯L的电阻不变.开关S闭合时,滑动变阻器的滑片P在中点c和端点b时,电压表的示数之比为3：4.求：1）.电灯L的电阻与滑动变阻器ab间的总电阻的比值等于多少?2).滑片P在c和b时,电灯L的电功率之比等于多少?(1:2 9:4)25．一个电热器接在电压为220V的电源上,电热器的电功率为25W;在使用时,发现它产生热太快,需要将它功率变为16W.如果电源电压不变,且电热器的电阻不随温度变化,求：1）应给电热器串联一个阻值多大的电阻R?2)改装后电阻R消耗的电功率有多大?(484Ω 4W)26．如图23所示,R0=5Ω.当滑动变阻器R的滑片P由某一位置滑到另一个位置时,电压表的示数由4V变为8V,并且滑动变阻器前后两次消耗的功率之比为25：1.求：1）电源电压为多大?2）当滑动变阻器R的滑片在这两个位置时,分别使用的阻值为多大?(9V 4Ω 40Ω)27．如图24所示,灯丝电阻为RL且保持不变.已知：R1=2RL,电源电压U=10V并且不变.先闭合开关S,并调节滑动变阻器的滑片P,使它位于变阻器电阻R2的A处,这时它的功率为2W;后断开开关S,并调节滑片P使它位于R2的B处,这时R2的功率为电压表先后的示数之比为2：1.求：1）先后通过R2的电流IA与IB之比；2）开关S断开,滑片位于R2的B处时,R2接入电路的电阻值为多大?(2:1 4Ω)28. 如图25所示,电路两端的电压U=6V且保持不变.L是标有“6V3W”的灯泡,它的电阻不随温度变化.滑动变阻器的滑片位于某一位置时,电压表的示数为U1,滑动变阻器消耗的电功率为P1；移动滑片到另一位置时,电压表的示数为U2,滑动变阻器消耗的功率为P2.要使U2＝2U1,P2＝P1滑动变阻器的总电阻至少是多少欧?(24Ω)29．如图26所示,电源电压保持不变,S1和S2是两个可以同时断开或同时闭合的联动开关.已知：R1=12Ω,当两个开关同时处于某一工作状态（断开或闭合）时,R3的功率P3为; 当两个开关同时处于另一工作状态时,电流表的示数为2A,此时的功率P2为12W.求：电源电压和R2、 R3的阻值各为多少?(12V 12Ω 36Ω或4Ω)30．如图27所示,电源电压保持不变,灯L的电阻RL>R2,电阻R1=10Ω.当开关S闭合,滑动变阻器的滑片P在a端时,灯L正常发光,电流表的示数为,若此将开关S断开,电流表的示数改变了；如果开关S仍是断开的,滑片P移动到b端时,变阻器消耗的功率为1W.求：这时灯L的实际功率.()31．如图28所示的电路中,电源电压为12V,并保持不变,灯丝电阻不变.灯L1与L2的电阻之比为R1:R2=1:3.将S掷向1时,R3的功率为1W,电压表的示数为U1；将S掷向2时,R4的功率为4W,灯L1正常发光,电压表的示数为U2,且U2=2U1.求：（1）灯L1的额定功率（2）灯L1的电阻值VL1L2R4S2R3S1图28 图2932如图29所示,灯L1的电阻R1是灯L2电阻R2的1/2.电源电压为10V并保持不变.S1、S2为开关.当闭合S1,断开S2时,灯L1正常发光,电阻R3消耗的功率为2W,电压表的示数为U1；当闭合S2,断开S1时,电阻R4消耗的功率为1/4W,电压表的示数为 .求：（1）灯L1的额定功率.（2）电阻R4的阻值.33．如图30所示,电源电压恒定,R的最大阻值为20欧,P为滑片.当P移至a端,S闭合时,灯L1正常发光,电流表示数为安；当P 移至b端,S断开时,电压表的示数为伏.（RL∠R）求（1）灯L的电阻；（2）电源电压；（3）P移至b端,S断开时,灯L的实际功率.图3034．如图31所示,电源电压为220V,R1、R2、R3为定值电阻,但是它们的具体数值都没有标注,知道它们电阻的可能值是44Ω、88Ω、176Ω或220Ω.闭和开关S,在断开S1、S2与闭和S1、S2两种状态下,电流表的示数之比为1:10.电路消耗的电功率有四种可能的情况,其中消耗电功率的最大值为1100W.求：（1）R2的电阻值.（2）在开关S闭和,S1、S2断开的状态下,电压表示数可能的值各是多少?AVR1R3R2S1SS2图3135．小明家有一电热水壶,铭牌如下表所示,现他在壶中装上3L20℃的水[C水=×103J/（Kg•℃）].求：（1）壶中所装水的质量?（2）在额定电压下烧开这些水需要多少分钟?（3）若在用电高峰期,电热水壶的实际电压为额定电压的90%,则此时该热水壶的实际电功率为多少?额定电压220V额定电功率840W频率50HZ容量4L瓶重2Kg36．下表是安吉尔牌饮水机的主要技术参数,请根据表中的参数计算下列有关问题（1）如果只闭合加热开关,该饮水机正常工作时的电流是多少? （2）如果引水机里的水的初温是20℃,加热1小时,可使5L的水升高到90℃,则①这些水需要吸收多少热量?[C水=×103J/（Kg•℃）]②按这种情况计算饮水机正常工作时的加热效率是多大?型号YLR2—5—X（16L—SX）B额定电压220V额定频率50HZ加热功率500W制冷功率112W制热水能力≥90℃ 5L/h37．电热淋浴器分为储水式和无水箱式两种.储水式淋浴器要用较长时间把水箱中的水加热,待水温达到要求后用水箱中的热水淋浴.无水箱式淋浴器使冷水流过电热器就达到要求的温度而立即从喷头中流出供淋浴.请你利用以下数据通过计算说明家庭电路中不宜使用无水箱式电热淋浴器.冷水温度：16℃淋浴所需热水温度：38℃淋浴所需热水流量：4×10-3m3/min= 10-3m3/s水的比热容：×103J/（Kg•℃）家庭照明电路中允许通过的最大电流为：5A38．小李家买回一台新型快速电热水壶,此壶是在热胆中储水,由电热管加热工作的；电热水壶的铭牌上标有如下数据；其瓶内部工作电路可简化为如图所示,当瓶内水烧开时,其温控开关S 自动断开,电热水壶处于保温状态,问：（1）电热水壶装满20℃的水烧开至少需要耗电多少?其正常加热时间至少多少分钟（一标准大气压下）?（2）小李实际测量了其加热时间,发现比计算值要长,其可能原因是什么（至少说出两个）（3）要使电热水壶满足保温功率,图中R0电阻应取多大值?型号容量额定功率保温功率额定电压1DE—102756W41W220V220VR1R0S电热管39．有两档功率的电饭锅,铭牌上附有电路图,并标出高档功率是1Kw,低档功率标出的数值已模糊不清,现闭合S1、断开S2,测得R1上的功率为90W,则电饭锅的低档功率值可能是多少?（电源电压不变）S2S1R1R2。
电功率经典计算40例(含问题详解)
1、小明学了家庭电路知识后，利用电能表和秒表测量家中电热水器的实际功率。
他的做法是：打开标有“220V 1210W”的热水器，关掉家里的其他用电器，测得电能表（标有“1800r/kW·h”）的铝盘转过200转所用的时间是400s。
（热水器电热丝的阻值不变）求：（1）热水器消耗的电能（2）热水器的实际功率。
（3）通过热水器的电流。
2、PTC是一种新型的半导体陶瓷材料，它的发热效率较高．PTC有一个人为设定的温度，当它的温度低于设定温度时，其电阻值会随它的温度升高而变小；当它的温度高于设定温度时，其电阻值随它的温度升高而变大．如图（a）所示的陶瓷电热水壶就使用了这种材料．它的工作电路如图（b）所示，R0是定值电阻，其阻值不受温度的影响．RT是PTC的电阻，RT的电阻值与温度的关系如图（c）所示．该电热水壶在RT设定温度状态工作时，电路中的电流为5A．（1）电热水壶RT的设定温度是多少（2）R0的阻值为多少（3）当RT的温度为130℃时，电路中RT的实际功率为多少3、如右图所示是额定电压为220V的理发用电吹风的典型电路，其中电热丝通电后可以发热，电动机通电后可以送风，且电动机的额定功率为120W。
(1)要送冷风，选择开关应放在______位置；要送热风，选择开关应放在_______位置。
(填“A”、“B”或“C”) —(2)若电吹风在额定电压下工作，送冷风时，通电8min电流所做的功是多少(3)若电吹风在额定电压下工作，送热风时电路消耗的总功率为560W，则电热丝R的阻值应为多大4、如图9所示，电源电压保持不变，滑动变阻器最大值为R1=40Ω，小灯泡的电阻为10Ω且保持不变。
当S1、S2 均闭合且滑片P 滑到b 端时，电流表A1 、A2的示数之比为3:2；当S1、S2均断开且滑片P置于滑动变阻器中点时，小灯泡L的功率为10W。
求：（1）电阻R2 的阻值；（2）当S1S2 均闭合且滑片P 在b 端时，电压表的示数；（3）整个电路消耗的最小电功率。
17道电路动态计算题(含答案)
2.如图所示电路中，电源电压保持不变，当变阻器滑片P向右移动时，电表示数变大的是（ ）B．该电路为并联电路，电流表测量干路中的电流，滑动变阻器滑片向右移动，电阻变大，由欧姆定律可知通过变阻器的电流减小，通过另一条支路电流不变，故干路中的电流变小，故B错误；C．该电路为串联电路，电压表测量R的电压，滑动变阻器滑片向右移动，电阻变大，电流减小，根据U=IR可知，电压表示数变小，故C错误；D．该电路为串联电路，电压表测量滑动变阻器的电压，滑动变阻器滑片向右移动，电阻变大，电流减小，根据U=IR可知，R的电压变小，根据串联电路的电压规律可知，滑动变阻器两端电压变大，故D 正确．3.在如图所示的电路中，电源电压保持不变，闭合电键S，向右移动滑动变阻器滑片P的过程中（ ）A．电流表A示数变大B．电压表V2示数变小C．电压表V1示数与电压表V2示数的差值变大D．电压表V1示数与电流表A示数的比值变大答案：D．4.如图所示，电源电压不变，闭合开关S，滑动变阻器的滑片P向左移动，总电阻，电压表示数．（两空都选择“变大”、“变小”或“不变”）5.如图，是典型的伏安法测电阻的实验电路图，当滑片P向右移动时，请你判断A表和V表的变化。
答案：电流表A减小。
电压表V减小。
解析： P右移，R2增大，R总增大，根据欧姆定律I=U/R总, I减小,也就是电流表示数A减小。
R1不变，U1=IR1减小，R1两端电压U1减小，电压V表减小。
6.在如图所示的电路中，闭合开关，电源电压保持不变，当滑动变阻器的滑片P向右移动的过程中，下列说法正确的是（ ）A．电流表的示数变小，电压表的示数变大B．电流表的示数变大，电压表的示数变小C．电流表的示数不变，电压表的示数不变D．电流表的示数变小，电压表的示数不变答案：C7.如图，当滑片P向右移动时，A1表、A2表和V表将如何变化？答案：电压表V示数不变。
电流表A1示数不变，A2示数变小。
解析：并联电路各支路两端电压相等，等于电源电压，故电压表V示数不变。
中考物理《电学》计算题专项练习题(含答案)
中考物理《电学》计算题专项练习题（含答案）1．某品牌的电热水器，有加热和保温两种挡位，它的工作电路如图所示。
已知R2=176Ω，当S1、S2均闭合时，电热水器处于加热挡，此时消耗的功率为1100W。
求：（1）电阻R1的阻值；（2）当只闭合S1时，电热水器处于保温挡，求保温档的功率；（3）已知电热水器电热转化效率为80%，求用加热档将1.1kg水从18℃加热到98℃所需的时间。
（水的比热容为4.2×103J/(kg·℃)）2．如图甲是小明家豆浆机的工作原理图，在接入220V电压工作时，电动机带动刀头将黄豆进行粉碎打浆，额定功率是200W；R是加热电热管，额定功率是1000W。
小明记录了豆浆机正常制作一次豆浆过程中电热管和电动机交替工作的“P﹣t”图象如图乙。
请计算：（1）电动机正常工作时的电流（结果保留两位小数）；（2）豆浆机正常制作一次豆浆，消耗的总电能。
3．小新喜欢吃爆米花，学习电加热原理后自己制作了一个简易的爆米花机，图甲是爆米花机的简易电路图．开关S接a时，1R加热同时电动机搅拌；开关S接b时，2R单独工作并处于保温状态。
图乙是小新设计的相关参数。
小新将100g的玉米粒放入制好的爆米花机中，玉米粒初温为20℃，加热5min后玉米粒温度升高到300℃并爆成了玉米花，此后小新将爆米花机调至保温状态。
求：（()31.210J /kg =⨯⋅玉米℃c ）（1）保温状态时电路中的电流；（2）电阻1R 的阻值；（3）加热过程电路消耗的电能；（4）电阻1R 给玉米加热的效率。
4．如图所示电路中，电源电压保持不变，灯泡L 标有“8V 4W ”字样，当开关S 闭合时，灯泡L 正常发光，电流表的示数为0.7A ．求：（1）此时通过灯泡L 的电流；（2）定值电阻R 的阻值。
5．图甲是小明家安装的即热式热水器，其具有高、低温两挡加热功能，低温挡功率为5500W ，内部等效电路如图乙所示，R 1和R 2是两个电热丝．某次小明用高温挡淋浴时，水的初温是20℃，淋浴头的出水温度为40℃，淋浴20min 共用水100kg ．假设热水器电热丝正常工作且产生的热量全部被水吸收[c 水＝4.2×103J/(kg·℃)]，求： （1）电热丝R 1的阻值。
电功电功率计算题专项练习
电功电功率计算题专项练习1.这道题目给出了一个小灯泡的标识和电流表的示数，需要求解小灯泡的电阻、通过R的电流和电阻R消耗的电功率。
首先，根据小灯泡标识的电压和功率，可以计算出小灯泡的电阻为R=V/I=8/2=4Ω。
其次，通过R的电流可以直接得到I=2A。
最后，电阻R消耗的电功率可以用P=I^2R=2^2×2=8W计算得出。
2.这道题目给出了一个模拟调光灯电路的设计，需要求解灯泡的电阻和变阻器消耗的电功率，以及串联电阻R在电路中的作用和合适的阻值。
首先，根据灯泡标识的电压和电流，可以计算出灯泡正常发光时的电阻为R=V/I=3.8/0.4=9.5Ω。
其次，灯泡正常发光时变阻器消耗的电功率可以用P=I^2R=0.4^2×20=3.2W计算得出。
对于串联电阻R的作用，可以减小电路中的电流，起到调节灯光亮度的作用。
合适的阻值需要根据具体需求来决定。
3.这道题目给出了一个电饼铛的双控电路，需要求解加热电阻的消耗电功率和电流，以及电饼铛的实际功率和烙熟一个饼所用时间变长的原因。
首先，当加热电阻正常工作时，消耗的电功率为P=V^2/R=220^2/1000=48.4W。
其次，通过加热电阻的电流可以计算得出I=V/R=220/20=11A。
对于电饼铛的实际功率，可以利用电能表测量得到，实际功率为P=225/(3000/1000)=75W。
至于烙熟一个饼所用时间变长的原因，可能是由于电饼铛在做晚饭时同时加热的食材过多，导致加热时间变长。
4.这道题目给出了一个电热淋浴器连续加热的情况，需要求解水箱中水吸收的热量和电热淋浴器的热效率。
首先，可以根据水箱中水的质量和温度变化来计算水箱中水吸收的热量为Q=mCΔT=50×4186×(42-22)=J。
其次，电热淋浴器的热效率可以定义为加热水的能量与消耗电能的比值，即η=Q/Wt，其中Wt为电热淋浴器消耗的电能。
由于电热淋浴器的额定功率为2000W，连续加热40min消耗的电能为Wt=2000×40×60=4.8×10^6J，因此热效率为η=/4.8×10^6=0.0087，即约为0.87%。
(完整)电路计算习题
1、为了防止酒驾事故的出现，酒精测试仪已被广泛应用.交警使用的某型号酒精测试仪的工作原理如图25所示.电源电压恒为8V，传感器电阻R2的电阻值随酒精气体浓度的增大而减小，当酒精气体的浓度为0时,R2的电阻为60Ω。
使用前要通过调零旋扭（即滑动变阻器R1的滑片）对酒精测试仪进行调零,此时电压表的为6V.（1)电压表的示数为6V时,电流表的示数为多少？（2）电压表的示数为6V时,滑动变阻器R1的电阻值为多少?(3)调零后,R1的电阻保持不变。
某驾驶员对着酒精测试仪吹气10s，若电流表的示数达到0。
2A，表明驾驶员酒驾,此时电压表的示数为多少?2、滑动变阻器一般只在实验室中使用,图24甲是家用电器中常用的一种电位器，通过机械式旋钮调节阻值的大小。
小亮利用这种电位器自制了一个可调亮度的手电筒，其电路图如图24乙所示.电源两端电压U为6 V且保持不变，小灯泡电阻R1为10Ω（不考虑温度对灯丝电阻的影响）.开关S闭合后，求:(1）当电位器R接入电路的电阻R2为20Ω时，通过小灯泡R1的电流I ；（2）当电位器R接入电路的电阻R3为10Ω时，小灯泡R1的电压U1。
3、如图所示的电路，电源电压保持不变，灯泡正常发光时的电压为6V,当开关S1闭合，S2断开时，电灯恰好正常发光,电流表读数为0。
5A，电压表读数为4V．求：（1)电源电压和电阻R0的阻值．（2）当开关S1、S2都闭合时，电流表和电压表的读数分别是多少?4、如图16所示,电源电压可调，小灯泡上标有“6V 0.5A”的字样(不考虑温度对小灯泡电阻的影响），电流表的量程：0～0.6A，电压表量程：0~3V，滑动变阻器规格为“20Ω 1A”(1)电源电压调至6V，闭合开关S1和S2,移动滑动变阻器的滑片P，使小灯泡正常发光，电流表示数为0.6A，则电压表的示数是多少？R0的阻值是多少?（2）电源电压调至8V，断开开关S1、闭合开关S2，为了保证电路安全,求滑动变阻器的阻值变化范围.图165、（2017•深圳)如图甲是某电子秤的原理示意图，R1为定值电阻，托盘下方的电阻R2为压敏电阻，其电阻大小与托盘内所放物体质量m大小的关系图如图乙所示．已知电源电压为6V保持不变．(1）当托盘为空时，R2电阻________；（2)若托盘为空时，电流表示数为I1=0。
物理结合电动机相关计算类15道
结合电动机相关计算类１５道第１题图１．小华准备参加玩具赛车比赛，他利用如图所示的电路来挑选一只能量转换效率较高的电动机。
设电源电压为６Ｖ恒定不变，他先快速用手捏住电动机的转轴，使其不转动，闭合开关后读出电流表的读数为２Ａ，请完成下列问题：（１）则电动机线圈的电阻为多少？（２）然后放手，当电动机正常转动时，电流表的读数为０．６Ａ，则该玩具电动机正常转动１ｍｉｎ产生的热量为多少？（３）此电动机将电能转化为机械能的效率为多少？解：（１）因为Ｉ＝ＵＲ，则电动机不转时，电动机线圈的电阻：Ｒ＝ＵＩ＝６Ｖ２Ａ＝３Ω（２）由焦耳定律可得电动机转动时产生的热量：Ｑ＝Ｉ′２Ｒｔ＝（０．６Ａ）２×３Ω×６０ｓ＝６４．８Ｊ（３）１ｍｉｎ时间内电动机消耗的电能为：Ｗ＝ＵＩ′ｔ＝６Ｖ×０．６Ａ×６０ｓ＝２１６Ｊ则电动机将电能转化机械能效率为：η＝Ｗ－ＱＷ×１００％＝２１６Ｊ－６４．８Ｊ２１６Ｊ×１００％＝７０％第２题图２．如图，是汽车启动装置的原理图。
在打开车灯的情况下，电动机未启动时电流表读数为１０Ａ，电动机启动时电流表读数为６０Ａ，若电源电压恒为１２Ｖ（电流表内阻不计）。
求：（１）车灯灯丝的电阻。
（２）电动机启动时，电动机消耗的电功率。
解：（１）当打开车灯、电动机未启动时，电路为车灯的简单电路。
车灯灯丝的电阻：ＲＬ＝ＵＩＬ＝１２Ｖ１０Ａ＝１．２Ω（２）打开车灯、电动机启动时，车灯与电动机并联，因为并联电路独立工作、互不影响故通过车灯的电流不变，即ＩＬ＝１０Ａ通过电动机的电流：ＩＭ＝Ｉ－ＩＬ＝６０Ａ－１０Ａ＝５０Ａ电动机的功率：ＰＭ＝ＵＩＭ＝１２Ｖ×５０Ａ＝６００Ｗ３．某同学对录音机中的小电动机用题图所示电路进行实验研究。
闭合开关，移动滑动变阻器的滑片，当电压表的示数为０．４Ｖ时，电流表的示数为０．２Ａ，此时电动机未转动。
当电压表的示数为２．０Ｖ时，电流表的示数为０．３Ａ，此时电动机正常转动，求：第３题图（１）电动机线圈的电阻。
初中物理电学计算题经典练习
初中物理电学计算题经典练习电学计算是初中物理中非常重要的内容，涉及到电流、电阻、电压等概念。
为了方便学生巩固和练习电学计算能力，下面列举了一些经典的计算题，希望对学生进行帮助。
一、电路基础计算1. 有一个由两个电阻为 $R_1=3\Omega$ 和$R_2=2\Omega$ 组成的串联电路，电路中通过的电流为$I=2A$，求该电路中的总电压。
解析：根据欧姆定律，电压 $V=IR$。
将 $R_1$ 和$R_2$ 串联，总电阻 $R=R_1+R_2=5\Omega$，故总电压$V=IR=2A\times 5\Omega=10V$。
2. 有一个并联电路，其总电压为 $V=6V$，其中两个电阻为 $R_1=2\Omega$ 和 $R_2=4\Omega$，求这个电路中的总电流。
解析：根据基尔霍夫定律，该并联电路中通过的总电流为 $I=I_1+I_2$。
根据欧姆定律，$I_1=V/R_1=6V/2\Omega=3A$，$I_2=V/R_2=6V/4\Omega=1.5A$，故总电流为 $I=I_1+I_2=3A+1.5A=4.5A$。
3. 有一个由两个电阻为 $R_1=5\Omega$ 和$R_2=10\Omega$ 组成的并联电路，电路中通过的总电流为$I=2A$，求该电路中的总电阻。
解析：根据基尔霍夫定律，该并联电路中通过的总电流为 $I=I_1+I_2$。
根据欧姆定律，$I_1=V/R_1$，$I_2=V/R_2$，故总电流为 $I=V/R_{\text{总}}$，其中$R_{\text{总}}=1/(1/R_1+1/R_2)=1/(1/5+1/10)=3.33\Omega $。
故总电压 $V=IR_{\text{总}}=2A\times3.33\Omega=6.66V$。
二、电功、电能与功率计算1. 有一个电路中，通过电流为 $I=2A$，电压为 $V=6V$，求该电路中的电功和电能。
解析：电功为 $W=IV=2A\times 6V=12J$，电能为$E=Wt$，其中 $t$ 表示时间。
电动机知识-计算题
计算题∙1、Y132M4型三相异步电动机的额定数据为:P N =7.5kW， U N =380V, I N =15. 4A, cosφ=0.85，求输人功率P1、功率损耗△P、效率η？∙2、有一台三相异步电动机，额定功率为2. 2kW, 额定电压380V，功率因数为0. 88 ，效率为0.86，求电动机的额定电流是多少?∙3、一个车间有l0kW电动机一台，4kW电动机5台，电源电压380V，线路中功率因数cosφ= 0. 8，电动机均为不频繁启动，试选择总电源保险丝为多大?自动空气开关选何规格?∙4、有一台异步电动机的转差率为2%，额定频率为50Hz，它是6极交流电机。
求该电动机的额定转速是多少?∙5、有台四极的交流异步电动机，额定频率为50Hz，转差率为4%, 求它的额定转速是多少?∙6、有一台六极的交流电动机，额定频率为50Hz，转差率为4%，求它的额定转速是多少?∙7、某三相异步电动机每相绕组有三组线圈，接在50Hz的交流电源上，转差率为6%, 求这台电动机的额定转速是多少?∙8、已知一台直流电动机，其额定功率Pn=100kW，额定电压Un = 220，额定转速 n n =1500r/min。
额定效率ηn = 90% ，求其额定运行时的输入功率P1和额定电流In ?∙9、有一台三角形连接的三相电动机，接于线电压为380V的电源上，电动机的额定功率为2.74kW、效率η为0.8，功率因数为0.83。
试求电动机的相电流 I ph和线电流I pp?∙10、一台Y160M1- 2三相异步电动机的一额定功率P N=11 kW，额定转速n N=2 930 r/min, 过载系数λ=2. 2，求额定转矩M N和最大转矩Mm?∙11、已知两台三相异步电动机的额定功率都是55kW,而额定转速分别为980 r/ min和2960 r/min，试求它们的额定转矩，并比较之。
∙12、电源频率f1=50Hz，额定转差率S N = 0. 02，求四级三相异步电动机的同步转速和额定转速?∙13、电源频率f1=50Hz，额定转差率S N = 0. 02，求二级三相异步电动机的同步转速和额定转速?∙14、Y132M4- 2型三相异步电动机的额定数据为 P N = 7. 5kW, U N= 380V, I N = 15.4A，cosφ=0.85, n N=1440 r/min，求输人功率p1，功率损耗△P、效率η?∙15、有一台20kW的鼠笼式三相异步电动机，其启动电流I st与额定电流I N之比为6, 试问它能否接在容量为180kVA的电力网上直接启动?∙16、一台三相交流异步电动机，额定功率P N=22kW，额足电流I N= 42A, 额定电压 U N =380V，当采用电阻降压启动时，电路中应串多大电阻?∙17、Y132M2-2型三相异步电动机的额定数据为P N=7. 5kW, n N=1 460 r/min, 过载系数λ=2. 2，求最大转矩M m?∙18、某三相异步电动机每相绕组有二组线圈，接在50IHz的交流电源上，这台电动机的额定转速是1440r/min，求转差率为多少?∙19、某三相异步电动机每相绕组有四组线圈;接在50Hz的交流电源上，这台电动机的额定转速是735 r/min，求转差率为多少?∙20、某三相异步电动机P N= 4kW , U N= 380V，n N= 2 920 r/min, f = 50Hz，过载系数为λ=2.2，效率η=0.87, cosφ=0.85，求额定转矩和额定电流各为多少?∙21、一台三相电动机，其额定功率为3kW，额定电压为380V, cosφ=0.84，当电动机采用三角形接线时，其线电流为多少?∙22、一台并励直流电动机，其额定输出功率为15kW,额定电压220V，额定效率 85.3%，试求电机的额定电流? 答案。
有关电功率计算例题全
可编辑修改精选全文完整版有关电功率的计算例题[例1]一只标有“PZ220－40”和一只标有“PZ220－100”的灯泡, 若: (1)把它们并联在220V的电源上, 问哪盏灯亮些？ (2)把它们串联在220V 的电源上, 哪盏灯亮些？[分析]灯泡的亮暗程度取决于实际功率的大小, 因此只要求出并比较两只灯泡的实际功率, 就可以判断它们的亮暗了。
[答](1)当两只灯泡并联在220V的电源线上时, 有U实=U额, 所以P 实=P额。
因为“PZ220－100”的灯泡的额定功率大, 所以此灯泡较亮。
(2)当两只灯泡串联在220V的电源线上时, 根据串联电路的特点,[例2]现有两个小灯泡, 上面分别标有“6V.1.2W”和“12V, 6W”字样, 如果把这两个灯泡串联起来, 为了使其中一个灯泡持续正常发光, 那么加在串联电路两端的电压..)A.9.4VB.10.8VC.18VD.27V[分析]要使其中一个灯泡能持续正常发光, 必须先找出每盏灯正常发光时的电流, 并以其中较小的电流作为两灯串联后的电流, 然后求出电路两端的总电压。
因两灯串联后的总电阻R=R1+R2=30Ω+24Ω=54Ω。
所以加在串联电路两端的电压为U=IR=0.2×54V=10.8V[答] B。
[例3]将“PZ220－100”的灯泡与总电阻是121Ω的滑动变阻器串联起来, 接到220V的电源上, 如图9－9示, 调整滑动变阻器的阻值时, 可使电灯的功率在多大范围内变化？[分析]“PZ220－100”是指灯泡的额定电压220V和额定功率100w。
当它与滑动变阻器串联后接入电路(图1)时, 由于滑动变阻器的电阻发生变化, 灯泡两端的实际电压和实际功率也随之变化。
我们只要求出滑片在A, B两端点时灯泡的电压和实际功率即可。
[答]滑片在 A端时, RAB=12lΩ, 与灯泡串联, 灯泡电阻滑片在B端时, RAB=0。
此时灯泡两端的电压就等于电源电压, 即UL=U总=220V, PL实抇=100W[答]灯泡的实际功率在64～100W之间变化。
(完整word版)中考专题训练 电热综合计算(多档位问题)
第十八章 电率功专题训练 电热综合计算(多档位问题）1．小华家买了一个家用电吹风,其简化电路如图所示，主要技术参数如下表．电吹风在额定电压下工作,请解答如下问题：（1)电吹风吹冷风时,通过电动机的电流是多大？ （2)电热丝工作时的电阻是多大?(3)若电吹风内电动机的电阻是1 Ω，则电吹风吹冷风30 min 产生的热量是多少?2．图甲是一款紫砂电饭锅，图乙是其简化电路图，部分参数如表所示，R 1、R 2是电热丝，已知R 1的阻值为55 Ω.求：(1）将锅内1 L 的水从20 ℃加热到70 ℃，水吸收的热量．[c 水＝4。
2×103 J/（kg·℃),ρ水＝1。
0×103kg/m 3］（2)电热丝R 2的阻值．（3)若不计热量损失，将2.2 kg 的粥用高温挡加热5 min ，粥升高的温度．［c 粥＝4.0×103J/（kg·℃)]3．小亮家新装了一台智能电热马桶盖，如图甲所示,他查阅使用说明书发现便座加热电路有高、中、低三挡并可手动调节，其额定电压为220V ，低温挡,中温挡的额定功率分别为22W 和44W.利用所学知识他设计了一个等效电路图,如图乙所示，用两定值电阻R 1和R 2表示两电热丝，单刀双掷开关S 2可接a 或b 。
当它接入家庭电路中正常工作时：（1）低温挡加热的电流多大？(2）中温挡加热5h ，消耗多少度电？ （3）高温挡加热的额定功率是多少瓦？热风温度50～75 ℃ 额定功率热风时:990 W冷风时：110 W额定电压 220 V 质量 0。
5 kg额定电压220V 电功率 高温挡1 320 W 中温挡880 W 低温挡440 W4．如图甲是某电吹风的工作原理图。
电吹风工作时，可以分别吹出热风和凉风。
为了防止温度过高，用一个PTC 电阻R 0与电阻为100Ω的电热丝R 串联，R 0的阻值随温度的变化如图乙所示。
（1）当开关S 指向1位置时，电吹风吹__________风；（2）该电吹风吹热风时，其温度基本恒定在200℃左右,当它的温度继续升高时，R 0的电阻将______,电热丝的发热功率将________;（两空均选填“增大”、“不变”或“减小”）(3）该电热丝的最大发热功率是多少？5．下图是电饭锅工作原理的简化电路图,电饭锅有两挡，分别是高温烧煮和低温焖饭，S 1为挡位自动控制开关。
初中物理电学基本计算题归类
电学基本计算题归类题型一：简单串并联问题例1、 如图1所示的电路中，电阻R 1的阻值为10Ω。
闭合电键S ，电流表A 1的示数为0.3A ，电流表A 的示数为0.5A.求(1)通过电阻R 2的电流.(2)电源电压.(3)电阻R 2的阻值例2、如图所示，小灯泡标有“2.5V ”字样，闭合开关S 后，灯泡L 正常发光，电流表、电压表的示数分别为0.14A 和6V.试求（1）电阻R 的阻值是多少？（2）灯泡L 消耗的电功率是多少？解题方法：解决串、并联电路的问题，首先要判断电路的连接方式，搞清串并联电路中电流、电压、电阻的关系，结合欧姆定律和其它电学规律加以解决。
练习1、 如图所示,电源电压不变.闭合开关S ，小灯泡L 恰好正常发光。
已知R 1=12Ω，电流表A 1的示数为0.5A ，电流表A 的示数为1.5A 。
求：（1）电源电压；（2）灯L 的电阻；（3）灯L 的额定题型二：额定功率、实际功率的计算例1、把一个标有“220V 40W ”灯泡接在电压为110V 电源上使用，该灯泡的额定状态下的电阻、额定电流、额定功率、实际状态下的电阻、电流、实际功率分别是多少？例2 、标有“6V,6W ”和“3V,6W ”的两只灯泡串联接在电源上，有一只灯泡正常发光，而另一只较暗，分析：（1）电源电压（2）两灯泡消耗的实际功率分别是多少？ （3）两灯泡哪只较亮？解题方法：找准题中的不变量、变量，选择合适的公式计算练习：1、 有一只标有“PZ220—40”的灯泡，接在220V 家庭电路中，求：〈1〉灯泡正常发光时的电阻？<2〉灯泡正常发光时通过它的电流？〈3〉1KW·h 电可供此灯泡正常工作长时间？〈4〉若实际电压为200V ，则灯泡的实际功率为多大？灯泡的发光情况如何？题型三：电热计算例1、两电阻串联在电路中，其R1=4Ω，R2=6Ω，电源电压10V，那么在1min时间内电流通过各电阻产生的热量是多少？总共产生了多少热量？例2、两根相同的电阻丝，电阻为R，将它们串联后接到电源上，20min可以烧开一壶水；如果将它们并联后，接到同一电源上（设电源电压不变），烧开这壶水需要多长时间。
电功率经典计算40例(含答案)
1、小明学了家庭电路知识后，利用电能表和秒表测量家中电热水器的实际功率。
他的做法是：打开标有“220V 1210W”的热水器，关掉家里的其他用电器，测得电能表（标有“1800r/kW·h”）的铝盘转过200转所用的时间是400s。
（热水器电热丝的阻值不变）求：（1）热水器消耗的电能（2）热水器的实际功率。
（3）通过热水器的电流。
2、PTC是一种新型的半导体陶瓷材料，它的发热效率较高．PTC有一个人为设定的温度，当它的温度低于设定温度时，其电阻值会随它的温度升高而变小；当它的温度高于设定温度时，其电阻值随它的温度升高而变大．如图（a）所示的陶瓷电热水壶就使用了这种材料．它的工作电路如图（b）所示，R0是定值电阻，其阻值不受温度的影响．RT是PTC的电阻，RT的电阻值与温度的关系如图（c）所示．该电热水壶在RT设定温度状态工作时，电路中的电流为5A．（1）电热水壶RT的设定温度是多少？（2）R0的阻值为多少？（3）当RT的温度为130℃时，电路中RT的实际功率为多少？3、如右图所示是额定电压为220V的理发用电吹风的典型电路，其中电热丝通电后可以发热，电动机通电后可以送风，且电动机的额定功率为120W。
(1)要送冷风，选择开关应放在______位置；要送热风，选择开关应放在_______位置。
(填“A”、“B”或“C”)(2)若电吹风在额定电压下工作，送冷风时，通电8min电流所做的功是多少?(3)若电吹风在额定电压下工作，送热风时电路消耗的总功率为560W，则电热丝R的阻值应为多大？4、如图9所示，电源电压保持不变，滑动变阻器最大值为R1=40Ω，小灯泡的电阻为10Ω且保持不变。
当S1、S2 均闭合且滑片P 滑到b 端时，电流表 A1 、 A2的示数之比为3:2；当S1 、S2均断开且滑片P置于滑动变阻器中点时，小灯泡 L的功率为10W。
求：（1）电阻R2 的阻值；（2）当S1S2 均闭合且滑片P 在b 端时，电压表的示数；（3）整个电路消耗的最小电功率。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
含电动机电路的计算专题练习班级姓名成绩1．“220V、5．5kW”的电动机，线圈电阻为0．4Ω，它在正常工作时的电流为__ _ ___A，1s 钟内产生的热量是__ ____J，1s内有___ ___J的电能转化为机械能。
2．一个直流电动机所加电压为U，电流为 I，线圈内阻为 R，当它工作时，下述说法中错误的是（）A 电动机的输出功率为U2／R B 电动机的发热功率为I2RC 电动机的输出功率为IU- I2RD 电动机的功率可写作IU= I2R= U2／R3．一台电阻为2Ω的电动机，接在110V电路中工作时，通过电动机的电流为10A，则这台电动机消耗的电功率为______ ，发热功率为______ ，转化成机械功率为______ ，电动机的效率为______。
4．如图电路中，电阻R = 2Ω，电动机内阻r = 4Ω，电压U AB = 60 V，电压表示数为50V，则电动机消耗的电功率为，电动机输出的机械功率为（电动机机械损耗不计）。
5．一只电炉的电阻丝和一台电动机线圈电阻相同，都为 R。
设通过它们的电流相同（电动机正常运转），则在相同的时间内，下述说法中不正确的是（）：A．电炉和电动机产生的电热相等B．电动机消耗的功率大于电炉消耗的功率C．电炉两端电压小于电动机两端电压D．电炉和电动机两端电压相等6.一台电动机的输出功率是10kW，这表明该电动机工作时( ).(A)每秒消耗10kw电能(B)每秒对外做10kw功(C)每秒消耗10kJ电能(D)每秒对外做10kJ功7.一台电动机的电阻为4Ω，在220V的额定电压下运行时，发热消耗的电功率为400W.若电动机工作5min，则电流做功_____ ___J.8.电动机的线圈阻值为R，电动机正常工作时，两端的电压为U，通过的电流为I，工作时间为t，下列说法中正确的是( ).(A)电动机消耗的电能为UIt (B)电动机消耗的电能为I2Rt(C)电动机线圈产生的热量为I2Rt (D)电动机线圈产生的热量为U2t/R9. 某一用直流电动机提升重物的装置，如图所示，重物的质量m=50千克，电路的电压是110伏，不计各处磨擦，当电动机以V=0.9m/s的恒定速度向上提升重物时，电路中的电流强度I=5安，由此可知，电动机线圈的电阻R= 欧（g取10m/s2）10.有一个直流电动机，把它接入0.2伏电压的电路中，电机不转，测得流过电动机的电流是0.4安；若把电动机接入2.0伏电压的电路中，电动机正常工作，工作电流是1.0安，求电动机正常工作时的输出功率多大？如果在电动机正常工作时，转子突然被卡住，电动机的发热功率多大？11.如图所示，有一台提升重物用的直流电动机M ，线圈的内阻为r =0.60Ω，与电动机串联的定值电阻阻值为R =10Ω，电路的路端为U =160V ．图中理想电压表的示数为110V ．求：⑴通过电动机的电流I 是多大？⑵电动机的输入功率P 是多大？⑶电动机的机械功率P /是多大？12．将电池、小灯泡、电动机、滑线变阻器组成串联电路，其中电池电动势E= 14V, 内阻 r =1Ω, 小灯泡标有“2V 、4W ”, 电动机内阻r ＇=0.5Ω, 当变阻器阻值为1Ω时, 电灯和电动机均为正常工作, 求: (1) 电动机两端的电压(2) 电动机输出的机械功率 (3) 电路消耗的总功率13．规格为“8V 、4W ”的小灯泡与小型直流电动机（其线圈内阻为r 0=0.4Ω）并联后，接至电动势为10V ，内电阻r=0.5Ω的电源上，小灯泡恰好正常发光，求：（1） 通过小灯泡的电流I L 和电源的内电压U ’。
（2） 电路中的总电流I 和通过电动机D 的电流I D 。
（3）电动机的输入功率P ，发热功率P 热和电动机的输出功率P 出。
14．如图所示，电源的电动势E =110V ，电阻R 1=21Ω，电动机绕组的电阻R 0=0.5Ω，电键S 1始终闭合。
当电键S 2断开时，电阻R 1的电功率是525W ；当电键S 2闭合时，电阻R 1的电功率是336W ，求 （1）电源的内电阻；（2）当电键S 2闭合时流过电源的电流和电动机的输出的功率。
VM U=160VR含电动机电路的计算专题练习参考答案1.25,250,5250,;2.AD;3.1100W,200W,900W,82℅;4.250W,150W;5.D;6.D;7.6.6 X1058.AC;9.4;10.1.5W,8W. 11.5A; 550W; 535W.12.8V,14W,28W;13.0.5A,2V;4A,3.5A;28W,4.9W,23.1W 14.1Ω,22A,1606W.含电动机的电路电能是我们日常生活中最常见的能源，而电动机是日常生活中常见的装置，它将电能转化为机械能。
含有电动机的电路中，电能除了转化为热能外，还有一部分转化为机械能作为电动机的输出，所以含有电动机的电路的求解比纯电阻电路要复杂，也更容易出错，不过不用担心，下面我们将介绍一种针对含电动机电路的“有效方法”，让你遇到这里问题如庖丁解牛，游刃有余。
大思路含电动机的电路由于涉及电能转化为机械能，电动机正常工作的电压电流关系不再满足UIR =，我们需要从能量守恒的角度去研究。
电动机正常工作时的输入功率（即电动机消耗的总功率）一部分转化为电热，一部分转化为机械能输出。
根据能量守恒：P P P=+输入热输出1．求电动机两端的电压U2．求流过电动机的电流I3．求电动机的内阻r4．求电动机输入功率P输入，用电功率公式P=IU计算5．求电动机内阻消耗的电热功率P热，根据焦耳定律求出2P I r=热注意：4、5中的两个公式不能使用纯电阻电路中的其他变形。
6． 求出P 输入、P 热之后，不难求出P 输出举一反三，如果已知P 输出、P 输入、P 热中的任意两个，则另一个可以通过解能量守恒方程求出。
下面我们就体验一下用这种思路求电动机的输出功率。
体验一有一个直流电动机，把它接入0.2V 电压的电路时，电动机不转，测得流过电动机的电流是0.4A ，若把它接入2V 电压的电路中，电动机正常工作，工作电流是1A 。
求：电动机正常工作时的输出功率。
体验思路（1） 正常工作电动机两端的的电压U=2V （2） 工作电流：I=1A （3） 电动机内阻题中没有直接给出，需要根据已知条件计算：接入0.2V 电压，流过电动机的电流为0.4A 。
电动机不转，此时电动机输出功率为0，相当于一个电阻。
已知电压和电流，不难求出电动机内阻000.2r 0.50.4U I ===Ω （4） 求电动机的输入功率，即总功率：122P IU W ==⨯=（5） 电动机电热功率2110.50.5P W =⨯=（6）输出功率：2120.5 1.5P P P W =-=-=小结含电动机的电路部分必须利用能量守恒求解，对于电动机必须注意公式要运用的正确。
纯电阻电路部分的一些公式的变形都不能使用，所以要求输入功率，必须求出电动机两端电压和工作电流；要求电动机消耗的电热功率，必须求出电动机的工作电流和内阻。
电路中不含电动机而只包含电阻的纯电阻电路部分的公式变形还是可以使用的。
我们可以通过下面这个题目体验一下将两者结合起来使用：体验二如图1所示电路，电动机的线圈电阻是1Ω，电动机工作时电压表（理想电压表）的示数是12V ，电源电动势是22V ，电阻R 消耗的功率为10W,求：电动机输出的功率。
体验思路（1） 求电动机两端电压U根据电路图，电压表示数就是电动机两端电压，所以U 12V =（2） 求电动机工作电流I电压表为理想电压表，所以电动机与电阻R 串联接于电源两端，I 为整个电路的总电流。
R U U 221210(V)ξ=-=-=电阻R 消耗的功率R R R R P U I U I ==，已知电阻R 消耗的功率为10WR R P 10I 1(A)U 10===（3） 求电动机内阻已知电动机线圈电阻r 1=Ω（4） 电动机的输入功率11212()P IU W ==⨯=（5） 电动机的电热功率221I r 111()P W ==⨯=（6） 电动机的输出功率out 1P P P 12111(W)=-=-=实战题【练习一】如图1所示电路，电动机的线圈电阻是1Ω，电动机工作时电压表的示数是12V ，电池组的电动势是22V ，内电阻是0.5Ω，电阻R 上消耗的电功率是18W 。
求：（1）电阻R 的大小； （2）电动机输出的功率。
指点迷津这道题与体验二类似，但是电池组不是理想电源，在求解时很容易出错。
（1） 电动机两端电压U 12V = （2） 电动机工作电流I电压表为理想电压表，所以电动机与电阻R 串联接于电源两端，I 为整个电路的总电流。
根据全电路欧姆定律e =U I(R r )2212I(0.5R)ξ++⇒=++①电阻R 上消耗的功率22R P I R 18=I R =⇒②①②联立求得I=2A,R=4.5Ω（3） 求电动机内阻,已知电动机线圈电阻r 1=Ω （4） 电动机的输入功率,21224()P IU W ==⨯=（5） 电动机的电热功率,221I r 214()P W ==⨯=（6） 电动机的输出功率out 1P P P 24420(W)=-=-=【练习二】如图所示，电阻R 1＝8Ω，电动机绕组电阻R 0＝2Ω，当电键K 断开时，电阻R 1消耗的电功率是2.88W ；当电键闭合时，电阻R 1消耗的电功率是2W ，若电源的电动势为6V.求：电键闭合时，电动机输出的机械功率.指点迷津1． 闭合K 后，电动机与R 1并联R U U =R 1消耗的电功率222R111U U U P 2U 4V R R 8==⇒=⇒=2． 电动机的工作电流0I .K 闭合，根据全电路欧姆定律01U Ir U (I I )r ξ=+=++ ① R 1上的电流11U 4I 0.5(A)R 8=== ② 我们需要求出电源内阻r ：K 断开，电阻R 1消耗的电功率为2.88W211P 2.88P I R I 0.6A R 8=⇒===断断116I (r R )r R 8=2()I 0.6ξξ=+⇒=-=-Ω断断③ ②③代入①解方程得0I 0.5A = 3． 电动机内阻R 0=2Ω4． 输入功率in 0P I U 0.542(W)==⨯= 5． 电热功率022R 00P I R 0.520.5(W)==⨯= 6． 输出功率0out in R P P P 20.51.5(W)=-=-=【练习三】某一用直流电动机提升重物的装置如右图所示，重物质量m=50kg ，电源提供恒定电压U=110V ，不计各处摩擦，当电动机以v=0.90m ／s 的恒定速度向上提升重物时，电路中电流强度I=5A ，求电动机线圈电阻r（2g 10m /s =）。
