超前小导管施工工艺

超前小导管施工工艺一、工艺概述在隧道施工中，超前小导管主要用于Ⅳ、Ⅴ级围岩开挖的超前支护施工。

适用于本标段隧道的超前小导管的施工。

二、作业内容1、钻孔；2、制作小导管；3、安装导管；4、注浆。

三、质量检验标准1.主控项目1.1.超前小导管所用钢管进场必须按批抽取试件作力学性能（屈服强度、抗拉强度和伸长率）和工艺性能（冷弯）试验，其质量必须符合国家有关规定及设计要求。

检验数量：以同牌号、同炉罐号、同规格、同交货状态的钢管，每60t为一批，不足60t按一批计。

施工单位每批抽检一次；监理单位按施工单位抽检次数的20%进行见证取样检测或按施工单位抽检次数的10%进行平行检验，至少一次。

检验方法：施工单位检查每批质量证明文件并进行相关性能试验；监理单位检查全部质量证明文件和试验报告，并进行见证取样检测或平行试验。

1.2.超前小导管所用的钢管的品种和规格必须符合设计要求。

检验数量：施工单位、监理单位全部检查。

检查方法：观察、尺量。

1.3.超前小导管与支撑结构的连接应符合设计要求。

检验数量：施工单位、监理单位全部检查。

检查方法：观察。

1.4.超前小导管的纵向搭接长度应符合设计要求。

检验数量：施工单位、监理单位全部检查。

检查方法：观察。

1.5.注浆浆液的配合比应符合设计要求。

检验数量：施工单位、监理单位全部检查。

检验方法：施工单位进行配合比选定试验；监理单位检查配合比选定单，并进行见证试验。

1.6.超前小导管注浆压力应符合设计要求，注浆浆液应充满钢管及其周围的空隙。

检验数量：施工单位全部检查；监理单位按施工单位检查数量的20%见证检查。

检验方法：施工单位查施工记录的注浆量和注浆压力，观察；监理单位见证检查。

2.2．一般项目超前小导管施工允许偏差应符合表1的规定。

表1 超前小导管施工允许偏差检查数量：施工单位每环抽查3根四、施工准备4.1 内业技术准备作业指导书编制后，在开工前组织技术人员认真学习实施性施工组织设计，阅读、审核施工图纸，澄清有关技术问题，熟悉规范和技术标准。

隧道工程施工：隧道超前小导管预注浆施工步骤

地道工程施工：地道超前小导管预注浆施工
步骤
①沿开挖面周边部署注浆孔。

②按部署的注浆眼地点钻孔，孔径为50mm，孔深按设计。

用钻机将小导管顶入岩层。

小导管顶入长度不小于钢管长度的90%，并用高压风将钢管内的砂石吹出。

③孔口止浆封堵。

导管打入后用塑胶泥封堵孔口及四周裂隙，
并在导管邻近及工作面喷砼，以防工作面上岩土坍塌，同时作为注浆止浆岩墙，防备孔口跑浆。

④压注浆液。

注浆前先进行压水试验，检查机械设施能否正常，管路连结能否正确。

注浆达到设计注浆量和注浆压力时可结束注浆。

注浆过程中随时察看注浆压力，剖析注浆状况，防备拥塞、跑浆，做好注浆记录，以便剖析注浆成效。

⑤施作超前小导管注浆支护时应注意的问题：
Ⅰ在施工过程中，钻机需分开必定距离，不然因向岩体灌水太多，可能致使围岩塌滑。

Ⅱ在钻进过程中，最重要的是保证钻杆及钻头水孔的通畅，为
此，需要注意水从钻孔中流出的状况，如发现水孔有拥塞的迹象，则将钻杆后撤 50cm 左右，经频频扫孔使水孔通畅，而后慢慢进尺，直至达到设计深度。

Ⅲ液浆应严格按配合比配制，并随配随用，免得浆液在注浆管、泵中凝固。

Ⅳ注浆过程中若出现堵管现象，应实时清理注浆软管和注浆泵。

如当时注浆泵的压力表显示有压力，则应先卸压后拆接头进行处理。

超前小导管预注浆施工方法及工艺

超前小导管预注浆施工方法及工艺设计在隧道隧道拱部采用旋喷桩、大管棚超前支护，随开挖施工采用小导管注浆超前支护，有可能扰动已加固的地层，引起渗漏水。

是否还需要套打小导管注浆，视开挖掌子面围岩稳定性及止水效果确定。

超前小导管32912米，采用长4.0m,壁厚4mm,042热轧无缝钢管制作，环向间距350mm，纵向间距1m。

注浆材料为1:1:2水泥水玻璃和MC超细水泥浆，注浆加固半径为200mm，单管注浆量为0・18m3o1.1施工工艺流程超前小导管预注浆施工工艺流程见图6-12o图6-12超前小导管预注浆施工工艺流程图1.2施工方法（1）钻孔、插小导管小导管钻孔前，进行孔位测量放样，孔位测量做到位置准确。

按放样位置钻孔，并设方向架控制钻孔方向，使孔位外插角度符合设计要求。

钻孔完成后，用高压风（或水）清孔。

经检验后安装小导管。

（2）注浆注浆前，认真做好机具设备的检修工作，并用清水进行试运转，发现问题及时排除和修复，使其处于良好工作状态。

对注浆管路系统，包括接头、阀门等，认真检查，如有破损，予以更换。

以免注浆时在较高压力下发生脱扣的危险事故。

注浆过程中，随时注意检测浆液的凝结时间，是否与要求相一致，否则，要及时检查，找出原因，予以排除，以符合要求。

施工时配备专业电工，防止电路、电器设备发生问题，中途停电，造成意外事故。

注浆管的止浆和固定：在注浆管口预定的位置，焊接带有阀门的套丝管头，注浆时，将注浆管和套丝管口连接，并用铁丝扎紧。

注浆时，打开阀门；注浆完成后，关闭阀门。

结束注浆后，尽快卸开孔口接头，开清水泵冲洗管路，以免造成管路中的剩余浆液凝结、堵塞管路。

阶段性注浆完成后，对机具设备，特别是搅拌机、注浆管、接头、阀门、贮浆桶等，认真清洗干净，收好后撤出洞外，并定期进行检查、保养，保证其处于良好状态，以备下段注浆使用。

1.3掌子面注浆加固止水施工掌子面注浆加固止水设计采用小导管注浆47388m,小导管采用壁厚4mm,长6m,042无缝钢管制作，钢管孔口段2m范围不设注浆孔，其余4m范围设置注浆孔。

超前小导管施工工艺

超前小导管施工工艺为确保开挖的稳定，在开挖Ⅱ类围岩时进行超前小导管注浆加固。

（1）小导管采用Φ50mm，L=4。

5m，壁厚4mm的无缝钢管,一端封闭并制成尖状，以便顺利插入已钻好的导管孔内，当围岩松软时直接打入，小导管尾端采用Φ8mm钢筋焊一圈加强箍，防止施工时导管尾端变形。

小导管沿拱部环向布置间距30cm,搭接长度≥1。

0米，小导管形状见下图：（2）注浆材料采用水泥浆,水灰比1：1,施工时现场试验调整参数。

(3)注浆工艺①小导管安设采用引孔打入法,安设步骤如下:A、用FS电钻开孔，开孔直径为60mm，并用吹管将砂石吹出(风压0。

5～0。

6Mpa）,钻孔深度为5m。

B、用带冲击的YT—28风钻将小导管顶入孔中，然后检查管内有无充填物，如有充填物，用吹管吹出或掏勾勾出，也可直接用锤击插入钢管。

C、用塑胶泥（35Be水玻璃拌合525#水泥即可）封堵导管周围及孔口。

D、严格按设计要求打入导管，管端外露20cm,以便安装注浆管路.②注浆浆液配制及搅拌：A、水泥浆搅拌在拌合机内进行，根据拌合机容量大小，严格按要求投料,水泥浆浓度根据地层情况和凝胶时间要求而定,一般控制在0.8:1～1.5：1.B、搅拌水泥浆的投料顺序为：在加水的同时将缓凝剂一并加入并搅拌,待水量加够后继续搅拌1min,最后将水泥投入并搅拌3min。

C、缓凝剂掺量根据所需凝胶时间而定，一般控制在水泥用量的2%～3％。

（4）施工注意事项①注浆口最大压力≤2。

5Mpa，以防压裂工作面。

②进浆速度不能过快，一般控制每根导管总进量≤30L/min。

③导管注浆采用不定量注浆,孔口压力达到2。

5Mpa时结束注浆.④注浆结束后及时清洗泵、阀门和管路，保证机具完好，管路畅通。

小导管注浆施工工艺流程见下图：(5）在Ⅱ类围岩浅埋地段，需用双浆液，其注浆施工工艺同超前长管棚施工工艺。

3）超前锚杆施工工艺（1)锚杆采用Φ25中空式锚杆，梅花形布置，间距1。

0m×1.0m。

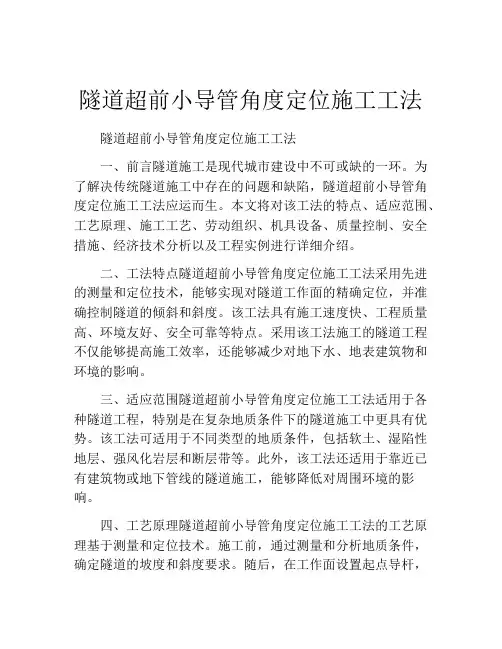

隧道超前小导管角度定位施工工法(2)

隧道超前小导管角度定位施工工法隧道超前小导管角度定位施工工法一、前言隧道施工是现代城市建设中不可或缺的一环。

为了解决传统隧道施工中存在的问题和缺陷，隧道超前小导管角度定位施工工法应运而生。

本文将对该工法的特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析以及工程实例进行详细介绍。

二、工法特点隧道超前小导管角度定位施工工法采用先进的测量和定位技术，能够实现对隧道工作面的精确定位，并准确控制隧道的倾斜和斜度。

该工法具有施工速度快、工程质量高、环境友好、安全可靠等特点。

采用该工法施工的隧道工程不仅能够提高施工效率，还能够减少对地下水、地表建筑物和环境的影响。

三、适应范围隧道超前小导管角度定位施工工法适用于各种隧道工程，特别是在复杂地质条件下的隧道施工中更具有优势。

该工法可适用于不同类型的地质条件，包括软土、湿陷性地层、强风化岩层和断层带等。

此外，该工法还适用于靠近已有建筑物或地下管线的隧道施工，能够降低对周围环境的影响。

四、工艺原理隧道超前小导管角度定位施工工法的工艺原理基于测量和定位技术。

施工前，通过测量和分析地质条件，确定隧道的坡度和斜度要求。

随后，在工作面设置起点导杆，并使用激光仪器精确测量导杆的位置和角度。

在施工过程中，利用导杆的位置和角度信息，控制推进机械的导向，确保隧道工作面能够按照设计要求进行施工。

五、施工工艺隧道超前小导管角度定位施工工法的施工工艺分为准备工作、导向施工、支护施工、喷射混凝土施工和尾巴施工等阶段。

准备工作包括地质勘察、起点导杆设置和机具设备准备。

导向施工阶段主要是通过控制推进机械的导向来实现隧道工作面的定位。

支护施工阶段通过设置支护结构来保持隧道的稳定和安全。

喷射混凝土施工阶段主要是对隧道进行喷射混凝土衬砌。

尾巴施工阶段是对隧道施工的收尾工作。

六、劳动组织隧道超前小导管角度定位施工工法的劳动组织需要合理安排施工人员，包括工程师、技术人员和操作人员等。

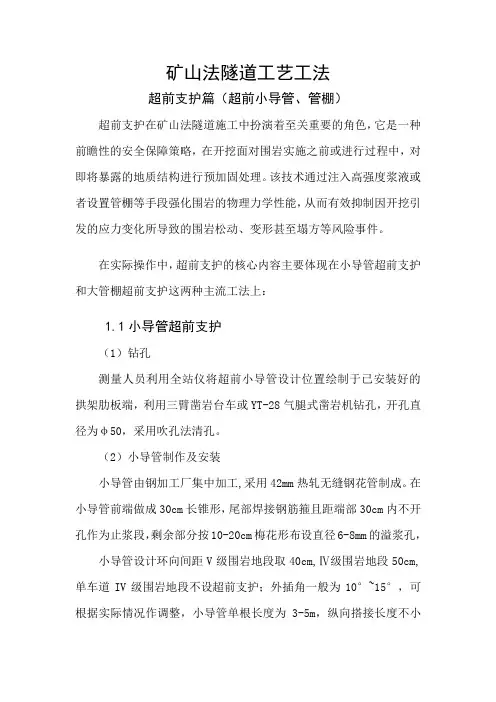

矿山法隧道工艺工法-超前支护篇(超前小导管、管棚)

矿山法隧道工艺工法超前支护篇（超前小导管、管棚）超前支护在矿山法隧道施工中扮演着至关重要的角色，它是一种前瞻性的安全保障策略，在开挖面对围岩实施之前或进行过程中，对即将暴露的地质结构进行预加固处理。

该技术通过注入高强度浆液或者设置管棚等手段强化围岩的物理力学性能，从而有效抑制因开挖引发的应力变化所导致的围岩松动、变形甚至塌方等风险事件。

在实际操作中，超前支护的核心内容主要体现在小导管超前支护和大管棚超前支护这两种主流工法上：1.1小导管超前支护（1）钻孔测量人员利用全站仪将超前小导管设计位置绘制于已安装好的拱架肋板端，利用三臂凿岩台车或YT-28气腿式凿岩机钻孔，开孔直径为φ50，采用吹孔法清孔。

（2）小导管制作及安装小导管由钢加工厂集中加工,采用42mm热轧无缝钢花管制成。

在小导管前端做成30cm长锥形，尾部焊接钢筋箍且距端部30cm内不开孔作为止浆段，剩余部分按10-20cm梅花形布设直径6-8mm的溢浆孔，小导管设计环向间距V级围岩地段取40cm,Ⅳ级围岩地段50cm,单车道IV级围岩地段不设超前支护；外插角一般为10°~15°，可根据实际情况作调整，小导管单根长度为3-5m，纵向搭接长度不小于1m；要求孔深偏差为+50mm/方向角2°/孔口距±50mm。

现场由锤击打入或钻机顶入安装完成后用塑胶泥封堵孔口及周边，必要时在小导管附近及工作面喷射混凝土，以防止工作面坍塌。

小导管规格型号、长度、设计位置、搭接长度每循环检验3根。

（2）小导管注浆小导管尾端孔口安装注浆快速接头及止浆阀，采用水泥浆或水泥砂浆当围岩破碎，地下水发育时,部分可采用水泥-水玻璃双液浆，要求浆液强度等级不小于M10，注浆顺序为由下至上，注浆压力0.5-1.01MPa，浆液采用专用的搅拌机搅拌。

当出现有串孔和漏浆现象时，采用塞孔隔孔注浆。

注浆时，为防止管路堵塞，结束注浆后，应尽快卸开孔口接头，开清水泵冲洗管路，以免造成管路中的剩余浆液凝结、堵塞管路。

超前小导管施工工艺工法

超前小导管施工工艺工法1 前言1.1 工艺工法概况超前小导管施工是伴随新奥法施工发展起来的一种超前预支护的施工方法，是隧道及地下工程主要的超前支护手段之一。

沿隧道开挖轮廓线外一定距离，以一定的外插角向开挖工作面前方打设直径38～50mm的带注浆孔的钢管，长度一般为3.5～5.0m，并进行注浆，填充和固结岩体及土石的空隙，形成一定厚度的固结体。

1.2 工艺原理在隧道开挖前，将小导管沿开挖轮廓线打入掘进前方稳定的岩层内，末端支承在隧道拱部的钢架上，并对小导管进行注浆，增加小导管的刚度和固结前方松散围岩，使其起到支护掘进进尺范围内拱部上方的围岩，有效地约束围岩在（爆破）开挖后的一定时间内不发生松驰坍塌。

超前小导管的作用主要为：1.2.1 改良工作面前方的围岩结构，在开挖面以外形成厚度为0.5～1.0m的加固圈。

1.2.2 超前小导管与钢架、固结的地层共同作用形成超前支护结构，从而保证开挖工作面的稳定，防止开挖工作面松弛、坍塌。

2 工艺工法特点2.1超前小导管配合型钢钢架使用，可应用于隧道Ⅳ、Ⅴ、Ⅵ级围岩拱部超前注浆预支护，小导管长度一般为3.5～5.0m，按照隧道的开挖进尺，隧道每开挖循环施工一次或两个开挖循环施工一次。

2.2超前小导管应沿隧道拱部轮廓线按照设计间距均匀布设，可以有效的改善开挖工作面前方的地质条件和自稳能力，但其整体稳定性没有管棚支护好，但施工机具设备简单，施工操作方便。

2.3小导管的外插角根据小导管的长度和钢架的间距调整，定位较准确，一次施工长度短，孔的角度偏差小，孔底外插值小，开挖后小导管起棚架作业，下部超挖部分较少，有利于隧道施工。

2.4根据隧道围岩变化情况，不用扩大隧道断面就可随时施工，采用人工风动凿岩机施工，不需要专用设备，钻孔和安装施做灵活方便。

3 适用范围3.1超前小导管适用于自稳时间短的软弱破碎围岩、浅埋段、洞口偏压段、砂层段、砂卵石段、断层破碎带等地段的超前预支护，主要应用于隧道Ⅳ、Ⅴ、Ⅵ级围岩拱部超前注浆预支护。

超前小导管注浆施工工艺

超前小导管注浆超前小导管，是隧道工程掘进施工过程中的一种工艺方法，主要用于自稳时间短的软弱破碎带、浅埋段、洞口偏压段、砂层段、砂卵石段、断层破碎带等地段的预支护。

一、支护原理（1）超前小导管是稳定开挖工作面的一种非常有效的辅助施工方法。

在软弱及破碎岩层施工中，超前小导管对松散岩层起到加固作用，注浆后增强了松散、软弱围岩的稳定性，有利于完成开挖后与完成初期支护时间内围岩的稳定，不至于围岩失稳破坏直至坍塌。

（2）超前小导管注浆适用于隧道拱部软弱围岩，松散、无粘结土层、自稳能力差的砂层及砂砾（卵）石层级破碎岩层。

（3）通过超前小导管注浆能改变围岩状况及稳定性，浆液注入软弱、松散地层或含水破碎围岩裂隙后，能与之紧密接触并凝固。

浆液以充填，劈裂等方式，置换土颗粒间和岩石裂隙中的水分及空气后占据其位置，经过一定时间凝结，将原有的松散土颗粒或裂隙胶结成一个整体，形成一个结构新，强度大，防水性能良好的固结体，使得围岩松散破碎状况得到大幅度改善。

二、施工方法a 止浆岩盘（止浆墙）：对掌子面及其后部3m范围内喷10cm厚的混凝土进行封闭。

b 注浆孔布置：沿开挖轮廓线单排布置。

孔距为30～50cm，外插角10°～15°。

c注浆孔：采用手风钻钻设，孔深3.5m。

d 小导管：管径Φ42mm，采用热轧无缝钢管制成，前部钻注浆孔，孔径Φ6～8mm，孔间距10～20cm，呈梅花形布置。

前端加工成锥形，尾部长度不小于30cm。

其构造图如下所示：小导管注浆工艺流程图e 小导管安装：小导管安装应在型钢拱架架立后进行。

将加工好的小导管插入已钻好的眼孔，为充分发挥小导管的支护作用，将小导管尾部焊接在已架好的钢支撑上。

然后，用锚固剂封堵导管周围孔口以及工作面上的裂缝。

f 小导管注浆：采用纯水泥浆灌注，灌浆参数如下：注浆终压：1～2Mpa；水泥浆浓度（水灰比）：1.25:1～0.8:1；扩散半径：0.50m；导管间距：30～50cm；导管长度：4.00m；水泥标号：425#普通硅酸盐水泥；导管外插角：10～150；注浆范围：顶拱180°范围内。

超前小导管的施工方案

超前小导管施工方案超前小导管管径选用φ42*3.5mm的热轧无缝钢管，长3.5m,外插角10°～15°，管壁每隔25cm交错钻眼，孔口100cm段不钻孔，眼孔直径6mm,采用水泥砂浆或水泥水玻璃浆液灌注，导管环向间距40mm，纵向2.0m一环。

1、超前小导管基本施工方法如下：⑴掌子面封闭：掌子面用C25喷射混凝土封闭。

⑵钻孔、插小导管：进行孔位测量放样，孔位测量做到位置准确，钻孔按放样进行，并设方向架控制钻孔方位，使孔位外插角度符合设计要求。

人工手持风枪一次钻孔完成。

⑶清孔：用高压风、水清洗，吹冲干净孔内砂尘及积水，所有钻孔完成均进行检验。

⑷装入钢管：用风镐将钢管推送入孔。

⑸注浆：注浆顺序由下向上进行，浆液用拌合机搅拌。

注浆浆液以水泥单液浆，其水灰比1∶1，注浆压力为0.5～1.5MPa，水泥标号525号普通硅酸盐水泥。

施工中根据现场试验确定合理的注浆参数。

2、超前小导管施工方法及施工工艺对于小或少水、充填物为块石、碎石、碎屑类松散体，则采用小导管注浆；在采用以上超前注浆和长管棚注浆加固地层的效果欠佳段采用小导管注浆补救。

永定一号隧道Ⅴ级围岩段采用φ42mm小导管超前支护，配合钢架使用，每2榀钢架打一环，环向间距40cm，每根长3.5m，纵向每2 m 设置一环；Ⅴ级围岩双车道每环23根，单车道每环17根，沿隧道开挖轮廓线环向布置并向外倾斜，其倾斜角一般为10～15度左右；注浆压力为0.5～1.0MPa ，纵向前后相邻排导管搭接水平投影长度不小于1.0m ；注浆导管环向间距a=0.4m 。

导管钻φ6mm 注浆孔，间距25cm ，呈梅花形布置，前端加工成锥形，尾部长度不小于100cm 作为不钻孔的止浆段。

超前小导管施工工艺框图见下图准备工作机具准备及检修制作小导管封闭工作面安设小导管钻孔联结管路及密封孔口压水检查达到要求?注浆压力流量达到要求?结束拌浆否否是是超前小导管施工工艺框图为充分发挥机械效能，加快注浆进度，在小导管前安设分浆器，一次可注入3～5根小导管。

隧道超前小导管(含超前锚杆)施工

隧道超前小导管（含超前锚杆）施工一、基本原理在隧道开挖轮廓线外一定距离，以一定的外插角，向开挖面前方打（钻、压）入小导管（锚杆）并压注具有胶凝性质的浆液，使浆液在压力的作用下渗透、扩散到地层孔隙或裂隙中，以改善围岩物理力学性能，在开挖面周围形成一个具有既可止水又有一定强度骨架的硬壳固结体，从而提高围岩的整体性、抗渗性和稳定性。

超前小导管（含超前锚杆）是辅助隧道稳定开挖的一种方法。

二、施工方法1.超前小导管（1）参数选择和加工超前小导管一般选用φ42～φ50热轧无缝钢管加工制作，多采用的长度为3～6 m。

布置间距根据围岩地质通过试验确定，视地质条件按20～50 cm选用。

可以采用均匀间距布置，也可由拱顶至拱脚采取由密至疏的不均匀布置。

外插角大多为5°～10°，但用于塌方处理，以注浆固结塌体形成人工护顶，其倾角宜选为30°。

超前小导管可根据围岩的地质情况设置一排或数排。

对于超前小导管注浆加固范围较长的地段，前后排之间的搭接长度一般在1～1.5 m。

小导管前部应钻注浆孔，孔径一般为6～8 mm，孔间距为10～20 cm，呈梅花形布置。

小导管前端加工成锥形，尾部长度不小于30 cm，作为不钻注浆孔的预留止浆段。

（2）测量布孔小导管管孔一般布置在开挖轮廓线以外5～10 cm。

用全站仪进行小导管位置的测量放样工作，并用红油漆在作业掌子面上做好小导管位置的标记。

（3）钻孔钻孔时一般采用风钻（台车）开孔，以设计的外插角向外钻孔。

为保证超前小导管的有效搭接长度，施工过程中严格控制隧道开挖的进尺，以使下一循环的施工顺利进行。

钻孔直径应大于设计导管直径3～5 mm，孔深大于设计长度10 cm。

对于砂类土，也可采用直径比小导管稍大的钢管制作吹风管，将吹风管缓缓插入土中，用高压风射孔，成孔后将小导管插入。

（4）布管钻孔完毕后，通常要对钻孔进行冲洗并检查钻孔孔深、孔径和倾斜度符合设计要求后，方能进行小导管的安装，工程中多采用气水联合法对钻孔进行冲洗。

超前小导管

超前小导管一、施工方法1、超前小导管施工方法（1）施工步骤①画出孔位→②钻孔→③安装钢管→④孔口止浆塞→⑤喷砼形成止浆墙→⑥注浆→⑧注浆结束、拆除注浆系统（2）施工方法①按设计间距画出需布设的孔位，YT28风钻钻孔，高压风水清孔；②直接用钻机利用杆尾连接套将钢管沿设计孔位和外插角打入围岩，孔口安装止浆塞，钢管应从紧靠开挖面的格栅拱架腹部穿过，尾部与格栅焊连；③喷砼封闭拱架及其周围开挖面作为止浆墙；④采用注浆泵定量注浆。

2、系统锚杆及辅助钢筋网施工新开岭隧道系统锚杆Ⅴ级围岩一般段使用φ25中空注浆锚杆，长3.5m。

现将施工工艺和方法陈述如下：（1）施工顺序①钻孔→②清孔→③插入锚杆→④安设止浆塞、垫板及排气管→⑤配制浆液→⑥注浆→⑦铺设钢筋网（2）施工方法①画眼：开挖断面检查合格后，按设计要求在岩面栅画出本次锚杆孔位。

②钻孔：采用YT28风钻或锚杆钻机钻孔。

钻孔技术要求：孔径φ38～45mm；开口偏差小于2％；孔深比锚杆插入部分长3～5cm。

③将锚杆慢慢插入距孔底3～5cm处。

杆体插入后，孔口安装止浆塞，垫板，并设置排水孔。

④配制浆液：水泥砂浆粘结剂配合比为，水泥：砂＝1：1，水灰比0.35－0.45，水泥采用P0.32.5新鲜硅酸盐水泥，砂径不大于2.5mm，并掺入0.5～1％FDN早强减水剂，5％氧化镁膨胀剂。

⑤注浆：运用配套的锚杆专用注浆机向孔内注入早强砂浆，注浆压力调整在0.5～Mpa，使浆液慢慢注入，当排水孔有浆液流出时，关闭排气孔，稳定注入3～5分钟后停止注浆。

⑥铺设钢筋网：钢筋网用φ6mm、8mm钢筋，网格为20cm，网片铺设随岩面起伏铺贴。

钢筋网与锚杆交叉点采用焊接，钢筋网保护层大于2.5cm。

（3）施工技术措施①开挖后，立即检查围岩面，初喷混凝土，及时施作系统锚杆。

②锚杆原材料规格、长度、直径符合设计要求，锚杆杆体不能有油污或其它不符合规范要求的缺陷。

锚杆孔位。

孔深及布置形式符合设计要求，注浆用浆液通过试验确定，凝结锚固强度不低于设计值。

超前小导管施工

超前注浆小导管施工超前注浆小导管用于Ⅳ～Ⅴ级围岩地段。

超前小导管采用长4m，外径42mm、壁厚3.5mm热无缝钢管制作。

1、超前小导管施工工艺流程现场加工小钢管，喷射砼封闭岩面，钻孔台车钻孔并用钻孔台车的顶推力将超前小导管打入岩层，测斜仪控制钻孔角度，注浆泵压注水泥浆。

超前小导管施工工艺流程见《施工工艺框图<超前小导管施工工艺框图>》。

2、小导管加工小导管为外径φ42mm钢花管，钢管前端呈尖锥状、尾部爆上φ6mm加劲环箍，管壁四周按20～30cm间距钻φ8mm压浆孔，梅花形布置，但尾部1m不设压浆孔。

小导管的加工下图所示：小导管加工示意图3、小导管注浆（1）地质调查:施工前的地质调查或地质超前预报对小导管注浆参数的确定和效果起重要作用。

对围岩应重视调查其结构特征外，还应查明围岩强度、胶结程度、颗粒成分、空隙军和力学物理性能：当围岩分层时应查清互层状况，软硬层次、厚薄组合等情况，以便确定注浆方案。

（2）注浆参数:采用分段注浆形式，采用纯水泥浆液，水泥浆水灰比1：1～1：1.5；注浆压力：0.5～1.0MPa。

注浆前先进行注浆现场试验，注浆参数通过现场试验按实际情况确定。

（3）注浆量：小导管的注浆范围以相互重叠为原则，注浆量计算：Q=πR2Lη。

式中R—浆液扩散半径，0.2m；L—小导管长度，取4m；η—岩体孔隙率。

水泥浆液注浆进浆量很大，压力长时间不升高，则应调整浆液浓度及配合比，缩短凝胶时间，进行小量低压力注浆或间歇式注浆，使浆液在裂隙中有相对停留时间，以便凝胶，但停留时间不能超过混合浆的凝胶时间。

4、施工要点①布孔：根据小导管的施工设计和开挖断面的中线，沿拱顶外轮廓线中心高程和支距进行布孔放样，并以插钎作为标记控制小导管的间距。

②成孔：首先架设方向架，确定打孔方向、位置和仰角，采用风枪打眼成孔，钻孔方向要求顺直，不得弯曲和塌孔等。

钢管与隧道轴线平行以10o仰角打入拱部围岩，钢管环向间距40cm。

隧道超前小导管施工工艺

超前小导管施工1.小导管施工方法超前小导管采用φ 42 无缝钢管，长度，部署于地道拱部起拱线以上范围内，小道管环向间距为 30cm，管身按梅花形布设泄浆孔，孔径 6-8mm，间距20cm-30cm；小导管端部加工成尖头，掌子面钻孔或直接插打。

小导管施工应吻合以下要求：1.1 前后两排小导管搭接长度不小于。

1.2 小导管采用钻孔布设时，钻孔深度大于导管长度，采用锤击或钻机顶入时，插入长度不小于管长的 90%。

1.3 小导管注浆浆液配比必定经试验确定，注浆工艺简单，操作方便、安全，对环境无污染。

1.4 小导管注浆期间应如期对地下水取样化验检查，如有污染应采用有效技术措施。

1.5 注浆过程应有专人记录，完成后检验注浆收效，不合格者进行补注。

注浆达需要强度后方可进行开挖作业。

2.小导管注浆施工工艺折返线地道施工采用的辅助支护方式为超前小导管注浆加固地层，同时封堵地下水，减少渗水对地道施工的影响。

所采用的注浆方式为经过φ32 超前小导管注水泥—水玻璃双液浆，加固地道拱部120°范围，使地道拱部形成拱形支护体，增加施工安全。

2.1 注浆参数的选择(1)小导管采用φ 42 无缝钢管，长度为，管身前端 2.5m 范围部署6-8mm泄浆孔，孔间距20-30cm。

小导管构造见图。

小导管表示图小导管部署于地道初期支护轮廓线外，部署范围为拱部120°范围内，环向间距为 30cm。

(2)注浆参数水泥采用一般 425#水泥；水灰比 1∶1—1∶1.2 ；水泥浆与水玻璃体积比为 1∶1—1∶0.8 ；凝胶时间 30 秒至 3 分钟；依照初步选定的配合比，测定凝胶时间，直到满足凝胶时间要求，确定施工配合比。

注浆压力，注浆停止压力 1.0 —；浆液扩散半径0.3 —；2.2 工艺流程小导管注浆工艺流程见以下图1-12-4-4 。

施工准备测量布孔成孔插打钢管机具准备注浆浆液准备现场清理小导管施工工艺流程图3．施工技术措施3.1 注浆管采用电钻钻孔插打或钻机顶入两种方式；土层较硬时采用电钻钻孔插管，柔嫩时钻机顶入。

超前小导管施工工艺

超前小导管施工工艺一工艺概述客运专线隧道采用超前支护方式对不良地质进行预加固。

对隧道自稳时间小于完成支护所需时间的地段进行超前支护。

对于隧道洞身V级围岩段一般采用小导管支护施工工艺进行超前支护。

对于隧道不良地质地段可适用于小导管支护施工工艺进行超前支护进行预加固。

一般情况下隧道洞身V级围岩地段可采用小导管超前支护。

二作业内容1小导管加工2 钻孔3 运输和安装4 注浆。

三施工准备1施工前必须根据施工图标示的工程及水文地质资料进行研究。

2根据工程进展情况，提前加工好小导管，并合理储放。

3根据现场的地质条件进行试验确定注浆液的各种参数，来指导现场施工。

4检查机具设备和风、水、电等管线路，并试运转，确保各项作业正常进行。

5小导管材料准备：按照设计规格采购钢管，并在加工场加工成型。

6注浆设备进场调试到位，并进行注浆工艺性试验，取得注浆参数。

7、水泥：普通32.5 水泥，砂子：中砂。

四工艺及质量控制流程小导管施工工艺及质量控制流程见下图：小导管施工工艺及质量控制流程框图五工艺步序说明1 按施工图小导管布设要求，测量放样小导管布设轮廓线，沿轮廓线在开挖面上准确画出本循环需要设的小导管孔位。

2钻孔移动多功能作业台架就位，采用气腿式凿岩机进行钻孔，用人工或凿岩机将小导管顶入，钢管尾端外露足够长度，超前小导管外插角严格按施工图要求施做，尾部与钢架焊接在一起。

超前小导管与线路中线方向大致平行。

孔位钻设偏差不超过5cm孔眼长大于小导管长。

3钢管加工及施工将小导管前端加工成尖锥状，尾部焊①6加肋筋。

除尾部1m外，管壁四周钻注浆孔。

4钢管插入及孔口密封处理，在小导管尾部安装止浆阀。

5钢管由专用顶头顶进，顶进钻孔长度玄90^管长。

钢管尾端除焊上挡圈外，再用胶泥麻筋缠箍成楔形，以便钢管顶进孔内后其外壁与岩壁间隙堵塞严密。

钢管尾端外露足够长度，并与钢支撑焊接在一起。

钢管顶进时，注意保护管口不受损变形，以便与注浆管路连接。

注浆前导管孔口先检查是否达到密封标准，以防漏浆。

隧道超前小导管作业指导书

目录1 目的 (2)2 编制依据 (2)3 适用范围 (2)4 工艺流程及技术要求 (2)5 劳动组织 (4)6 质量要求 (5)7 安全、质量注意事项 (6)超前小导管施工作业指导书1 目的明确超前小导管施工作业的工艺流程，工艺标准，规范小导管作业施工，减少施工过程中的不安全因素。

2 编制依据⑴《铁路隧道工程施工质量验收标准》（TB10417-2003）⑵新建铁路蒙西至华中地区铁路煤运通道岳阳至吉安段相关设计文件、图纸⑶《铁路隧道工程施工技术指南》（TZ204-2008）⑷《铁路混凝土工程施工技术指南》铁建设（2010）241号⑸《铁路混凝土工程施工质量验收标准》（TB10424-2010）3 适用范围适用于新建铁路蒙西至华中地区铁路煤运通道岳阳至吉安段MHSS-7标九岭山隧道超前小导管的施工。

4 工艺流程及技术要求4.1 超前小导管设计超前小导管配合钢架使用，应用于隧道Ⅳ、Ⅴ级围岩拱部超前注浆预支护，其纵向搭接长度不小于1m。

超前小导管设计参数：①超前导管规格：φ50无缝钢管（壁厚5mm），单根长5m；φ42无缝钢管（壁厚3.5mm），单根长4.5m；②小导管环向间距40cm；③倾角：φ50无缝钢管与格栅钢架配合时外插角以5°～10°为宜，与工字钢架配合时外插角以10°～15°为宜，可根据实际情况调整；φ42无缝钢管外插角以5°～10°为宜，可根据实际情况调整，但外插角≯10°。

④注浆材料：采用水泥浆液，水灰比1：1（重量比）或根据现场确定；⑤注浆压力：0.5～1MPa。

4.2 超前小导管施工施工工艺流程见图4-1。

4.2.1 制作钢花管小导管前端做成尖锥形，尾部焊接φ6mm钢筋加劲箍，管壁上每隔10～20cm梅花型钻眼，眼孔直径为10mm，尾部长度不小于30cm作为不钻孔的止浆段。

小导管构造见图4-2。

图4-1 超前小导管施工工艺流程图图4-2 注浆小导管结构图4.2.2 小导管安装1. 测量放样，在设计孔位上做好标记，用凿岩机或煤电钻钻孔，孔径较设计导管管径大20mm 以上。
