3 建筑施工图识图方法
3、建筑总平面 图
总平面图是表示建筑 物场地总体平面布局的图 纸。它以平面图的形式表 明建筑区域的地形、地物、 道路、拟建房屋的位置、 朝向以及与周围建筑物的 关系等情形。由于图的比 例小，房屋和各种地物及 建筑设施均不能按真实的 水平投影画出，而是作示 意性表达。
3 建筑施工图识图方法
3 建筑施工图识图方法
6、建筑剖面图
主要表示房屋的内部 结构、分层情况、各层高 度、楼面和地面的构造以 及各配件在垂直方向的相 互关系等内容。
剖面图的剖切位置应选 在能反映内部构造的部位， 并能通过门窗洞口和楼梯 间。
剖面图的投影方向及视 图名称应与平面图上的标 注保持一致。
3 建筑施工图识图方法
4、分层剖面图
在建筑装饰工程中，为了表示楼面、层面、墙面及 地面等的构造和所用材料，常用分层剖切的方法画出各 个不同构造层次的剖面图。
1 识图基本知识
剖面图
为使剖面图层次分明，被剖得到的实体部分应画出 与该物体相应的剖面线或材料图例。
土建中部分常用材料图例如下：
0 2
建筑工程识图方法概述
2 建筑工程识图方法概述
20xx
LOGO
某建筑工程设计研究院
建筑工程施工图 识图培训
识图方法总结与优化过程
课题的形成
整理文档
讨论并初步 形成PPT
优化修改
目录
01
识图基本知识
04
结构施工图识图方 法
02
建筑工程识图方法 概述
05
设备施工图识图方 法
03
建筑施工图识图方 法
06
识图注意事项
0 1
识图基本知识
1 识图基本知识
2024年度建筑识图培训课件ppt(90张)
外墙详图识读。通过外墙详图的识读，了解外墙的材料、 构造做法、保温隔热措施等，以及外墙与屋面、地面的交 接处理等细节处理。
2024/3/24
案例二
门窗详图识读。通过门窗详图的识读，了解门窗的类型、 尺寸、材料等，以及门窗的开启方式、五金配件等细节处 理。
案例四
室内装修详图识读。通过室内装修详图的识读，了解室内 装修的材料、颜色、质感等，以及装修的构造做法和细节 处理。
作用
建筑平面图是建筑设计的重要表达形式，是施工放线、安装设备、编制预算、备 料等的重要依据。对于使用者来说，通过平面图可以了解建筑物的功能布局和交 通组织，方便使用和管理。
12
平面图的识读步骤
阅读图例和说明
查阅图纸中的图例和说明，了解 各种符号和线条的含义，以便正 确理解图纸内容。
分析建筑布局
观察建筑物的平面形状、进深、 开间等，了解建筑物的整体布局 和空间组合。
图线
使用规定的线型，如实线、虚 线、点划线等，表示不同的对
象。
比例
图纸上图形与实物相应要素的 线性尺寸之比，应注写在图名
的右侧。
5
字体
采用长仿宋体，高宽比约为 3:2，字迹清晰易读。
建筑图纸的识读方法
01
了解图纸的组成和分类 ，明确所需查找的信息 。
2024/3/24
02
熟悉图纸的绘制规范， 掌握图例符号的含义。
识别墙体和门窗
识别图纸中的墙体、门窗等建筑 构件，注意它们的位置、尺寸和 开启方向。
了解图纸比例和尺寸
首先查看图纸的比例和尺寸标注 ，了解建筑物的实际大小和图纸 的缩放比例。
查看室内设施
查看室内设施如楼梯、电梯、卫 生间等的位置和布局，了解建筑 物的功能分区和使用便利性。
建筑工程施工图识读试卷第一部分
附件一：全国高等职业院校土建施工类专业 首届“鲁班杯”建筑工程识图技能竞赛建筑工程施工图识读 试卷※ ※ ※ ※ ※ ※ ※ ※ ※ ※ ※ ※ ※ ※ ※ ※ ※ ※ ※ ※ ※ ※ ※ ※ ※ ※ ※ ※建筑工程施工图识读试卷第一部分（20题，每题2.5分，总分50分）1. 本工程的南立面为 。
A ．○1~○10轴立面B ．○10~○1轴立面C ．○A ~○D 轴立面D．○D~○A轴立面 2.本工程勒脚做法是 。
A ．文化石贴面 B ．面砖贴面 C ．花岗岩贴面 D ．未注明 3.本工程的外窗为 。
A ．铝合金窗 B ．塑钢窗 C ．钢窗 D ．未说明 4.本工程的墙体保温材料为 。
A ．聚苯板 B ．聚合物砂浆Ⅱ型 C ．玻璃棉 D ．岩棉 5.雨篷构造做法中采用 防水。
A ．卷材 B ．涂膜 C ．防水砂浆 D ．细石防水混凝土 6.本工程墙体厚度有 mm 。
A ．100、300 B ．200、300 C ．240、300 D ．300 7.本工程屋面排水方式采用 。
A ．内檐沟 B ．外檐沟 C ．内外檐沟均有 D ．自由落水 8.四层平面图中共有 种类型的门。
A ．2 B ．3 C ．4 D ．6 9. 下列关于轴线设置的说法不正确的是 。
A ．拉丁字母的I 、O 、Z 不得用作轴线编号B ．当字母数量不够时可增用双子母加数字注脚C ．1号轴线之前的附加轴线的分母应以01表示D ．通用详图中的定位轴线应注写轴线编号10. 图中所绘的M-2的开启方向为 。
A ．单扇内开B ．双扇内开C ．单扇外开D ．双扇外开11. 本工程卫生间采用 防水。
A ．防水涂料两道B ．卷材C ．防水砂浆D ．卷材和防水砂浆12. 本工程基础垫层厚度为 mm 。
A ．100B ．120C ．180D ．未注明13.1#楼梯第2跑梯段水平投影长度为 mm 。
A ．2800B ．1600C ．4480D ．165014.1#楼梯第1跑梯段步数为。
施工图识读试卷及答案
学院2010— 2011学年度第一学期期末考核试卷5、要了解建筑物的平面位置的定位坐标，应阅读（）A.建筑平面图 B .建筑立面图C.首页图 D .总平面图1、指北针一般画在总平面图中及首层建筑平面图上。
2、钢筋的标注2①12中的2表示钢筋的编号。
3、六层的建筑物必须绘制6个“建筑平面图”。
4、建筑物的室内外高差只能在建筑剖面图中才能读出。
1、形体二面投影竺等”关系为、、。
2、图样的尺寸标注由、、、组成。
3、建筑工程图纸中的尺寸单位，除标高及总平面图中以为单位外，其余以________ 为单位。
4、总平面图中新建建筑物用线表示。
5、房屋建筑施工图按照专业设计分工不同，主要分为施工图、施工图、__________ 施工图。
6、结构施工图中结构构件代号：梁、板、柱、构造柱。
7、建筑立面图施工中主要用于装饰施工。
8、楼梯详图包括、和节点详图。
5、结构施工图中框架梁的代号是KL1、A.2、A.3、A.4、二、选择题（每题2分，共10分, 小题不得分）卜面所述不是立面图命名法的是（）朝向 B. 主出入口 C. 楼梯所在位置错选、D.基础的细部尺寸、截面形状、大放脚、材料做法及基底标高等通过基础平面图 B. 基础剖面图 C.楼板配筋图中底层钢筋弯钩应（向上向右 B .向上向左C建筑剖面图上，楼梯中间平台面应注明（A.建筑标高和相对标高C.建筑标高和绝对标高多选、漏选的，该轴线基础详图 D. 总平面图B.结构标高和相对标高D. 结构标高和绝对标高反映出来。
1、夯实土壤四、画出相应图例及根据材料图例写出材料名称、补画第三面投影（1-6小题每小题3分，第7小题12分，共30分）2、钢筋混凝土考核课程：建筑识图考试类型：理论考试考试方式：闭卷学生所在院系：年级：级试卷：A、判断题（每题2分，共10分）、填空题（每空1分，共20分）线得分阅卷人五、识图题（30分）7、根据形体两面投影，作出第三面投影图。
第7小题12分，共30分)参考答案及评分标准考核课程：〈〈建筑识图》考试类型：理论考试考试方式：闭卷学生所在院系：年级：级试卷：_A_一. 判断题(2*5 = 10)1. 对2,错3.错4,错5.对二. 选择题(2*5 = 10)1. C2. C3.B4.A5.D三. 填空题(每空1分，共20分)1、长对正高平齐宽相等(注意三等关系)五、识图题：(30分) 1、写出下图识读内容(15分)(1) 该图为底层平面图，比例是1: 100;(2) 房屋平面形状为矩形，大小为5.8米X 7.7米；(3) 房屋外墙厚度为370mm内墙厚度为240mm(4) 外墙共有3种窗，C1, C2, C&其中C1窗洞口宽度为2100mm C2窗洞口宽度为1500mm C3窗洞口宽度为1200mm门连窗1种，宽度为2100。
(2020年整理)建筑制图与识图试卷及答案.pptx
2
A、墙承重式、框架结构 B、墙承重式
C、半框架结构，框架结构 D、墙承重式、框架结构、空间结构、
半框架结构
10、有一栋房屋在图上量得长度为 50cm，用的是 1:100 比例,其 实际长度是( B ).
A、5m B、50m C、500m D、5000m
11、建筑工程图中尺寸单位，总平面图和标高单位用( C )为单 位。 A、mm B、cm C、m D、km 12、施工平面图中标注的尺寸只有数量没有单位，按国家标准规 定单位应该是( A )。 A、mm B、cm C、m D、km
二、单选题 1、在建筑平面图中，位于 2 和 3 轴线之间的第一根分轴线的正 确表达为（ A ）。
(A)
(B)
(C)
(D)
2．建筑的耐火等级可分为( B )级。
A、3
B、4
C、5
D、6
3、填充不得穿越尺寸数字，不可避免时。应该是（ A ）
A、图线断开
B、二者重合
C、省略标注
D、
前述均可
4、7-9层的住宅属于（ C ）
9、为保护钢筋、防蚀防火，并加强钢筋与混凝土的粘结力，钢
筋至构件表面应有一定厚度的混凝土，这层混凝土称为 混
凝土保护层
。
10、民用建筑一般由基础、 墙和柱 、楼板层和地坪层、 楼梯 、屋顶、门窗等六大部分组成。
1
11、混凝土是由 水泥、沙子、石子和水 按一定例配合，经 搅拌、捣实、养护而成的一种人造石。
5、指北针圆的直径宜为 24mm ，用细实线绘制。 6、在建筑平面图中，横行定位轴线应用 阿拉伯数字 从 左 至 右 依次编写；竖向定位轴线应用 大写拉丁字母 从 下 至 上 顺序编写。
7、工程制图图幅幅面主要有 5 种。 8、根据不同的剖切方式，剖面图有全 剖面图、 阶梯 剖面
建筑安装工程识图培训教程,教你快速看懂图!
公众信息服务系统
工作业务应用系统
智能卡应用系统
公共服务管理系统
空调系统
电梯系统
给排水系统
火灾自动报警
消防联动控制
出入口控制系统
供配电系统
视频监控系统
照明系统
访客管理系统
冷热源系统
电子巡更系统
停车场管理系统
入侵防范系统
三、建筑智能化主要子系统介绍
工作区子系统（Work Location）水平子系统（Horizontal）干线子系统（Backbone） 设备间子系统（Equipment）管理子系统（Administration）建筑群子系统（Campus）
TN—C系统
TN—C—S系统
TN—S系统
TT系统
IT系统
2、系统图的表示方法
例：照明配电系统图
四、电气控制原理图（二次系统图）
例2、继保原理图（部分）
五、常用图例
常用电气图例及含义
图型符号
文字说明
图型符号
文字说明
图型符号
文字说明
常开触点
常闭触点
断路器
隔离开关
负荷开关
熔断器
屏、台、箱柜一般符号
3、尺寸、标高
3）标高符号：
用于个体建筑标高
用于总平面图标高
基准面以下
4）标高数字总平面图标注到小数点后两位，其余标注到小数后三位。基准面处 基准面以上
3、尺寸、标高
1）索引符号
剖视方向线
细实线直径为10mm
表示：
详图编号
形式：
详图编号
详图编号
详图绘制在本张图纸上
详图所在图纸编号
详图所在标准图集页数
三、建筑智能化主要子系统介绍
建筑工程施工图识读试卷第一局部
16. 本工程○1 ~○10 轴立面外墙饰面做法有
种。
A．2
B．3
C．4
17. 三层窗台标高为
m。
A．8.500
B．8.400
C．10.300
18. 本工程框架结构抗震等级为
。
AБайду номын сангаас一级
B．二级
C．三级
19. 本工程中框架柱混凝土强度等级说法正确的是
。
A．全部采用 C25
B．全部采用 C30
C．二层以下 C30，其余均为 C25
D．图中未明确
20. 4.150 梁平法施工图中 KL10（5）支座通长筋为
。
A．4 20
B．4 22
C．2 20
D．1650 D．17 D．未注明 D．5 D．1.0 D．四级
D．2 22
建筑工程施工图识读试卷第二部分（50 题，每题 3 分，总分 150 分）
对全部高中资料试卷电气设备，在安装过程中以及安装结束后进行高中资料试卷调整试验；通电检查所有设备高中资料电试力卷保相护互装作置用调与试相技互术关，通系电1，力过根保管据护线0生高不产中仅工资22艺料22高试可中卷以资配解料置决试技吊卷术顶要是层求指配，机置对组不电在规气进范设行高备继中进电资行保料空护试载高卷与中问带资题负料22荷试，下卷而高总且中体可资配保料置障试时23卷，23调需各控要类试在管验最路；大习对限题设度到备内位进来。行确在调保管整机路使组敷其高设在中过正资程常料1工试中况卷，下安要与全加过，强度并看2工且55作尽22下可2都能护1可地关以缩于正小管常故路工障高作高中；中资对资料于料试继试卷电卷连保破接护坏管进范口行围处整，理核或高对者中定对资值某料，些试审异卷核常弯与高扁校中度对资固图料定纸试盒，卷位编工置写况.复进保杂行护设自层备动防与处腐装理跨置，接高尤地中其线资要弯料避曲试免半卷错径调误标试高方中等案资，，料要编5试求写、卷技重电保术要气护交设设装底备备4置。高调、动管中试电作线资高气，敷料中课并3设试资件且、技卷料中拒管术试试调绝路中验卷试动敷包方技作设含案术，技线以来术槽及避、系免管统不架启必等动要多方高项案中方；资式对料，整试为套卷解启突决动然高过停中程机语中。文高因电中此气资，课料电件试力中卷高管电中壁气资薄设料、备试接进卷口行保不调护严试装等工置问作调题并试，且技合进术理行，利过要用关求管运电线行力敷高保设中护技资装术料置。试做线卷到缆技准敷术确设指灵原导活则。。：对对在于于分调差线试动盒过保处程护，中装当高置不中高同资中电料资压试料回卷试路技卷交术调叉问试时题技，，术应作是采为指用调发金试电属人机隔员一板，变进需压行要器隔在组开事在处前发理掌生；握内同图部一纸故线资障槽料时内、，设需强备要电制进回造行路厂外须家部同出电时具源切高高断中中习资资题料料电试试源卷卷，试切线验除缆报从敷告而设与采完相用毕关高，技中要术资进资料行料试检，卷查并主和且要检了保测解护处现装理场置。设。备高中资料试卷布置情况与有关高中资料试卷电气系统接线等情况，然后根据规范与规程规定，制定设备调试高中资料试卷方案。
建筑工程施工图识读试卷习题.doc
附件一：全国高等职业院校土建施工类专业首届“鲁班杯”建筑工程识图技能竞赛建筑工程施工图识读试卷※※ ※ ※ ※ ※ ※ ※ ※ ※ ※ ※ ※ ※ ※ ※ ※ ※ ※ ※ ※ ※ ※ ※ ※ ※ ※ ※答题须知：（本试卷共 4 页）以下题目均为单项选择题，共70 题，总分200 分。
其中第一部分20 题，分值每题分，总分 50 分；第二部分50 题，分值每题 3 分，总分150 分。
请依据提供的建筑工程施工图作答，其中建施-10、 14 未提供，结施 -6、 8、 10、 11、 12、 13 未提供。
请将答案用 2B 铅笔填涂在答题卡中，在本卷中作答无效。
建筑工程施工图识读试卷第一部分（20 题，每题分，总分50 分）1. 本工程的南立面为B。
A．○1 ~○10轴立面B．○10 ~○1 轴立面C．○A ~○D 轴立面D．○D~○A 轴立面2. 本工程勒脚做法是 C 。
A．文化石贴面B．面砖贴面C．花岗岩贴面D．未注明3. 本工程的外窗为 B 。
A．铝合金窗B．塑钢窗C．钢窗D．未说明4. 本工程的墙体保温材料为 B 。
A．聚苯板B．聚合物砂浆Ⅱ型C．玻璃棉D．岩棉5. 雨篷构造做法中采用 C 防水。
A．卷材B．涂膜C．防水砂浆D．细石防水混凝土6. 本工程墙体厚度有 B mm 。
A． 100、 300 B． 200、300 C． 240、300 D． 3007. 本工程屋面排水方式采用。
A．内檐沟B．外檐沟C．内外檐沟均有D．自由落水8. 四层平面图中共有 B 种类型的门。
A． 2 B． 3 C．4 D． 69. 下列关于轴线设置的说法不正确的是 D 。
A．拉丁字母的 I、O、 Z 不得用作轴线编号B．当字母数量不够时可增用双子母加数字注脚C． 1 号轴线之前的附加轴线的分母应以01 表示D．通用详图中的定位轴线应注写轴线编号10. 图中所绘的 M-2 的开启方向为 D 。
A．单扇内开B．双扇内开C．单扇外开D．双扇外开11. 本工程卫生间采用 D 防水。
施工识图试题库与答案解析
施工识图试题库与答案解析《施工识图》题库及答案一、单项选择题：（共100题，每题1分。
每题只有一个被选最符合题意，请将它选出并填入括号内）1．国标中规定施工图中水平方向定位轴线的编号应是（C）A大写拉丁字母B）英文字母C) 阿拉伯字母D) 罗马字母2附加定位轴线2/4是指（B）A 、4号轴线之前附加的第二根定位轴线B)4轴线之后附加的第二根定位轴线C) 2号轴线之后的第4根定位轴线D)2号轴线之前附加的第4根定位轴线2．索引符号图中的分子表示的是（C）A、详图所在图纸编号B) 被索引的详图所在图纸编号C) 详图编号D) 详图在第几页上3．有一图纸量得某线段长度为5.34cm，当图纸比例为1：30时，该线段实际长度是（D ）米。
A) 160.2 B) 17.8 C)1.062 D)16.025．门窗图例中平面图上和剖面图上的开启方向是指（A ）A朝下，朝左为外开B) 朝上，朝右为外开C)朝下，朝右为外开D) 朝上，朝左为外开6．房屋施工图中所注的尺寸单位都是以（C）为单位。
A)以米为单位B)以毫米为单位C) 除标高及总平面图上以米为单位外，其余一律以毫米为单位D) 除标高以米为单位外，其余一律以毫米为单位7. 图标中规定定位轴线的编号圆圈一般用（A ）A) 8mm B) 10mm C) 6mm D)14mm8. 总平面图中用的风玫瑰图中所画的实线表示（B ）A)常年所剖主导风风向B) 夏季所剖主导风风向C) 一年所剖主导风风向D) 春季所剖主导风风向9. 建施中剖面图的剖切符号应标注在（ A ）A)底层平面图中B) 二层平面图中C) 顶层平面图中D)中间层平面图中10. 楼梯平面图中标明的“上”或“下”的长箭头是以哪为起点（C ）A)都以室内首层地坪为起点B) 都以室外地坪为起点C) 都以该层楼地面为起点D) 都以该层休息平台为起点11. 楼梯平面图中上下楼的长箭头端部标注的数字是指（ B ）A)一个梯段的步级数B) 该层至上一层共有的步级数C) 该层至顶层的步级数D) 该层至休息平台的步级数12. 与建筑物长度方向一致的墙，叫（ A ）A)纵墙B) 横墙C) 山墙D) 内墙13. 施工图中标注的相对标高零点±0.000是指（ C ）A)青岛附近黄海平均海平面B) 建筑物室外地坪C) 该建筑物室内首层地面D) 建筑物室外平台14. 计算室内使用面积的依据是（ C ）A)轴线到轴线间尺寸B) 墙外皮到墙外皮C) 墙内皮到墙内皮D) 开间乘以进深15. 建筑物的层高是指（ A ）A)相邻上下两层楼面间高差B) 相邻两层楼面高差减去楼板厚C) 室内地坪减去室外地坪高差D) 室外地坪到屋顶的高度16. 定位轴线的位置是指（ C ）A)墙的中心线B) 墙的对称中心线C) 不一定在墙的中心线上D) 墙的偏心线17. 有一窗洞口，洞口的下标高为-0.800，上标高为2.700，则洞口高为（C ）A)2.700 B) 1.900 C) 3.500 D)0.80018. 结施中常用的构件代号DL是表示（ B ）A)地梁B) 吊车梁C) 大梁D)吊梁19. 楼梯的踏步数与踏面数的关系是（ B ）A)踏步数= 踏面数B) 踏步数-1= 踏面数C) 踏步数+1= 踏面数D) 踏步数+2= 踏面数20. 房间的开间方向的尺寸是指（C ）A)竖直方向定位轴线间尺寸B) 纵向定位轴线间尺寸C) 水平方向定位轴线间尺寸D) 房间宽度方向间尺寸21. 墙上有一预留槽，标注的尺寸是300×400×120底距地面1.5m，该槽宽度为（A ）A)300 B) 400 C) 120 D)1.5m22. 楼梯梯段的水平投影长度是以11×250=2750形式表示的，其中11表示的是（C ）A)踏步数B) 步级数C) 踏面数D)踏面宽23. 建筑平面图的形成是（ A ）A)水平剖面图B) 水平正投影图C) 垂直剖面图D)纵向剖面图24.建筑总平面图中新建房屋的定位依据中用坐标网格定位所表示的X,Y是指(C )A)施工坐标B) 建筑坐标C) 测量坐标D)投影坐标25. 建筑平面图图示特点规定如在中间各层构造尺寸相同的情况下平面图可以省略只画（C）层A)一层B) 二层C) 三层D) 四层26. 施工图中总平面图常用的比例为（ C ）A)1：100 B) 1：200 C) 1：500 D) 1：5027. 若一栋建筑物水平方向定位轴线为①-⑾，竖直方向定位轴线为A -E,朝向是座北朝南，则立面图E-A轴应为（A ）A)西立面图B) 东立面图C) 南立面图D) 北立面图28. 施工图中的比例表示是指（ C ）A)图线：线型B) 实物：图形C) 图形：D) 图形：线型29. 楼梯详图的图纸包括（ A ）A)平、剖面图、详图B) 平、剖面图C) 平、立面图、详图D) 详图30. 钢筋混凝土构件中的钢筋的保护层是指（ C ）A)钢筋的内皮至构件表面B) 钢筋的中心至构件表面C) 钢筋的外皮至构件表面D) 钢筋的内皮至构件内皮31. 基础埋置深度是指（B ）的垂直距离A)室内地坪到基础底部B) 室外地坪到基础底部C) 室外地坪到垫层底面D) ±0.000到垫层表面32. 结施中@ 是钢筋的间距代号，其含义是（A ）A)钢筋相等中心距离B) 钢筋的外皮至外皮C) 钢筋的内皮至内皮D) 钢筋的外皮至内皮33. 在结构平面图中板配置双层钢筋时，底层钢筋弯钩应是（C ）A)向下或向右B) 向下或向右C) 向上或向左D) 向上或向右34. 在钢筋详图中，计算钢筋的设计长度是指（ C ）A)内皮尺寸B) 中-中C) 外皮尺寸D)构件尺寸35. 有一梁长为3840mm,保护层25 mm，它的箍筋用Φ6@200表示，该梁的箍筋根数为（C ）A)18 B) 19 C) 20 D) 2136. 有一预应力钢筋混凝土空心板构件详图中，配筋有“12Φb4”, 其中的“b”表示（C ）A)板的代号B) 钢筋级别代号C) 冷拔低碳钢丝D) 冷拉低碳钢丝37. 有一梁长3840mm，保护层为25mm,梁内受力筋为2Φ14的直筋，每根受力筋的下料长度应为（C ）A)3790mm B) 3923mm C) 3965mm D) 3840mm38. 钢筋混凝土构件中钢筋的保护层厚度在正常环境下梁和拄应为（ C ）A)15 B) 20 C) 25 D) 1039. 在结构平面图中6YKB336—2中“33”表示的是（ C ）A)板宽B) 板高C) 板跨D) 荷载等级40. 局部剖切索引符号所表示的剖视方向为（B）A)剖切位置线一侧B) 引出线一C) 两侧都可以D) 粗短线一侧41. 墙上有一预留槽，标注的尺寸500×600×150底距地面1.5m，该槽高度为（ B ）A)500 B) 600 C) 150 D) 1.5m42. 若某建筑物房间与卫生间的地面高差为0.020，标准层高为3.600，则该楼三层卫生间地面标高度应为（B ）A)-0.020 B) 7.180 C) 3.580 D)3.60043. 图中符号“-4×40”中的“-”是指（ B ）A)负号B) 扁钢、钢板代号C) 减号D) 数量44. 钢筋在构件中按其作用不同可分为（ B ）种类A)4种B) 5种C) 6种D) 3种45. 在结构平面布置图中KB30—092表示板宽为（ B ）A)90mm B) 900mm C) 9m D) 900cm46. 在建筑立面图中，应用的线型宽度共有（ C ）种A)二种B) 三种C) 四种D) 五种47. 预应力钢筋混凝土是指（ B ）A)对钢筋预加压力B) 对混凝土预加压力C) 对混凝土预加拉力D) 对构件预加拉力48. 建筑平面图的常用比例为（ D ）A)1：500 B) 1：20 C) 1：1000 D) 1：10049. 在建筑识图中一般应遵守的识图原则是（A）A)由总体到局部B) 由局部到总体C) 由详图到总图D) 有设备到建筑50.图纸上尺寸线应采用（ B ）A)粗实线B) 细实线C) 点划线D) 波浪线51.根据《房屋建筑制图统一标准》的规定，工程图纸可优先选用的幅面规格有（C ）种。

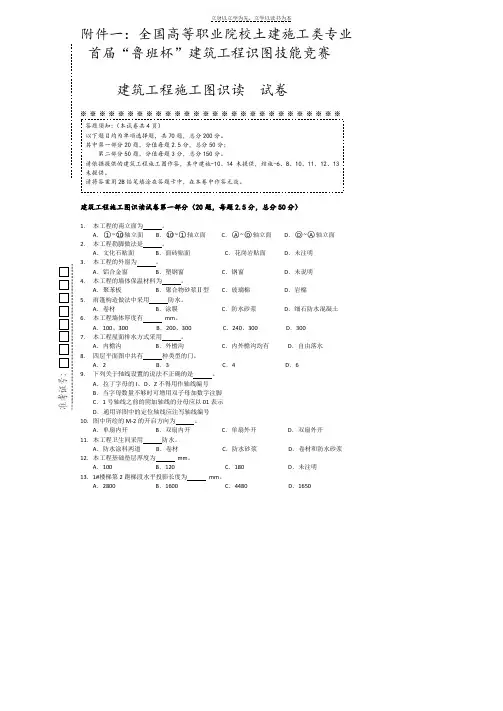

【免费下载】建筑工程施工图识读试卷第一部分
