机电传动控制课后习题答案2.1 说明机电传动系统运动方程中的拖动转矩，静态转矩和动态转矩。
拖动转矩是有电动机产生用来克服负载转矩，以带动生产机械运动的。
静态转矩就是由生产机械产生的负载转矩。
动态转矩是拖动转矩减去静态转矩。
2.2 从运动方程式怎样看出系统是处于加速，减速，稳态的和静态的工作状态。
TM-TL>0说明系统处于加速，TM-TL<0 说明系统处于减速，TM-TL=0说明系统处于稳态（即静态）的工作状态。
2.4 多轴拖动系统为什么要折算成单轴拖动系统？转矩折算为什么依据折算前后功率不变的原则？转动惯量折算为什么依据折算前后动能不变的原则？因为许多生产机械要求低转速运行，而电动机一般具有较高的额定转速。
这样，电动机与生产机械之间就得装设减速机构，如减速齿轮箱或蜗轮蜗杆，皮带等减速装置。
所以为了列出系统运动方程，必须先将各转动部分的转矩和转动惯量或直线运动部分的质量这算到一根轴上。
转矩折算前后功率不变的原则是P=Tω, p 不变。
转动惯量折算前后动能不变原则是能量守恒MV=0.5Jω22.5为什么低速轴转矩大，高速轴转矩小？因为P= Tω,P不变ω越小T越大，ω越大T 越小。
2.6为什么机电传动系统中低速轴的GD2逼高速轴的GD2大得多?因为P=Tω，T=G?D2/375. P=ωG?D2/375. ,P不变转速越小GD2越大，转速越大GD2越小。
2.7 如图2.3（a）所示，电动机轴上的转动惯量J M=2.5kgm2, 转速n M=900r/min;中间传动轴的转动惯量J L=16kgm2,转速n L=60r/min。
试求折算到电动机轴上的等效专惯量。
折算到电动机轴上的等效转动惯量:j=Nm/N1=900/300=3,j1=Nm/Nl=15J=JM+J1/j2+ JL/j12=2.5+2/9+16/225=2.79kgm2. 2.8如图2.3（b）所示，电动机转速n M=950 r/min，齿轮减速箱的传动比J1= J2=4，卷筒直径D=0.24m,滑轮的减速比J3=2，起重负荷力F=100N,电动机的费轮转距GD2M=1.05N m2, 齿轮，滑轮和卷筒总的传动效率为0.83。
机电传动控制课后习题答案
10.1晶闸管的导通条件是什么？导通后流过晶闸管的电流决定于什么？晶闸管由导通转变为阻断的条件是什么？阻断后它所承受的电压决定于什么？晶闸管的导通条件是:(1) 晶闸管的阳极和阴极之间加正向电压。
（2）晶闸管的阳极和控制极通时加正相电压市晶闸管才能导通.导通后流过晶闸管的电流决定于(电压不变时)限流电阻(使用时由负载)决定.晶闸管由导通转变为阻断的条件是当减少阳极电压或增加负载电阻时,阳极电流随之减少,当阳极电流小于维持电流时,晶闸管便从导通状态转化维阻断状态.阻断后它所承受的电压决定于阳极和阴极的反向转折电压.10.2晶闸管能否和晶体管一样构成放大器？为什么？晶闸管不能和晶体管一样构成放大器,因为晶闸管只是控制导通的元件,晶闸管的放大效应是在中间的PN节上.整个晶闸管不会有放大作用.10.3试画出题10.3图中负载电阻R上的电压波形和晶闸管上的电压波形。
10.4 如题4如题10.4图所示，试问：①在开关S闭合前灯泡亮不亮？为什么？②在开关S闭合后灯泡亮不亮？为什么？③再把开关S断开后灯泡亮不亮？为什么？①在开关S闭合前灯泡不亮,因为晶闸管没有导通.②在开关S闭合后灯泡亮,因为晶闸管得控制极接正电,导通.③再把开关S断开后灯泡亮,因为晶闸管导通后控制极就不起作用了.10.5如题10.5图所示，若在t1时刻合上开关S，在t2时刻断开S，试画出负载电阻R上的电压波形和晶闸管上的电压波形。
10.6晶闸管的主要参数有哪些？晶闸管的主要参数有①断态重复峰值电压U DRE:在控制极断路何竟闸管正向阻断的条件下,可以重复加在晶闸管两端的正向峰值电压,其数值规定比正向转折电压小100V.①反向重复峰值电压U RRM:在控制极断路时,可以重复加在晶闸官元件上的反向峰值电压.②额定通态平均电流(额定正向平均电流)I T.③维持电流I H:在规定的环境温度和控制极断路时,维持元件导通的最小电流.10.7如何用万用表粗测晶闸管的好坏？良好的晶闸管,其阳极A与阴极K之间应为高阻态.所以,当万用表测试A-K间的电阻时,无论电表如何接都会为高阻态,而G-K间的逆向电阻比顺向电阻大.表明晶闸管性能良好. 10.8晶闸管的控制角和导通角是何含义？晶闸管的控制角是晶闸官元件承受正向电压起始到触发脉冲的作用点之间的点角度.导通角是晶闸管在一周期时间内导通得电角度.10.9有一单相半波可控整流电路，其交流电源电压U2=220V ,负载电阻R L=10 Ω,试求输出电压平均值U d的调节范围,当α=π/3，输出电压平均值U d和电流平均值I d 为多少？并选晶闸管.U d=1/2π∫απ√2sinwtd(wt)=0.45U2(1+cosα)/2=0.45*220(1+1)/2=99V输出电压平均值U d的调节范围0-99V当α=π/3时U d= 0.45U2(1+cosα)/2=0.45*220*（1+0.866）/2=92.4V输出电压平均值U d=92.4V电流平均值I d= U d/R L=92.4/10=9.24A10.10续流二极管有何作用？为什么？若不注意把它的极性接反了会产生什么后果？续流二极管作用是提高电感负载时的单相半波电路整流输出的平均电压。
机电传动控制课后习题答案
习题与思考题第二章机电传动系统的动力学基础说明机电传动系统运动方程中的拖动转矩，静态转矩和动态转矩。
拖动转矩是有电动机产生用来克服负载转矩，以带动生产机械运动的。
静态转矩就是由生产机械产生的负载转矩。
动态转矩是拖动转矩减去静态转矩。
从运动方程式怎样看出系统是处于加速，减速，稳态的和静态的工作状态。
TM-TL>0说明系统处于加速，TM-TL<0 说明系统处于减速，TM-TL=0说明系统处于稳态（即静态）的工作状态。
试列出以下几种情况下（见题图）系统的运动方程式，并说明系统的运动状态是加速，减速，还是匀速（图中箭头方向表示转矩的实际作用方向）TM-TL>0系统的运动状态是减速系统的运动状态是匀速如图（a）所示，电动机轴上的转动惯量J M=, 转速n M n L=60r/min。
试求折算到电动机轴上的等效专惯量。
折算到电动机轴上的等效转动惯量J=JM+J1/j2+ JL/j12=+2/9+16/225=.如图（b）所示，电动机转速n M=950 r/min，齿轮减速箱的传动比J1= J2=4，卷筒直径D=,滑轮的减速比J3=2，起重负荷力 F=100N,电动机的费轮转距GD2M= m2, 齿轮，滑轮和卷筒总的传动效率为。
试球体胜速度v和折算到电动机轴上的静态转矩T L以及折算到电动机轴上整个拖动系统的飞轮惯量GD2z.。
ωM=*2n/60= rad/s.提升重物的轴上的角速度ω=ωM/j1j2j3=4*4*2=sv=ωD/2=2*=sT L=ηC n M=*100**950=GD2Z=δGD M2+ GD L2/j L2=*+100*322=在题图中，曲线1和2分别为电动机和负载的机械特性，试判断哪些是系统的稳定平衡点哪些不是交点是系统的稳定平衡点. 交点是系统的平衡点交点是系统的平衡交点不是系统的平衡点交点是系统的平衡点第三章一台他励直流电动机的技术数据如下：P N=,U N=220V, I N=, n N=1500r/min, R a =Ω,试计算出此电动机的如下特性：①固有机械特性；②电枢服加电阻分别为3Ω和5Ω时的人为机械特性；③电枢电压为U N/2时的人为机械特性；④磁通φ=φN时的人为机械特性；并绘出上述特性的图形。
机电传动控制课后习题答案
习题与思考题第二章机电传动系统的动力学基础2.1 说明机电传动系统运动方程中的拖动转矩，静态转矩和动态转矩。
拖动转矩是有电动机产生用来克服负载转矩，以带动生产机械运动的。
静态转矩就是由生产机械产生的负载转矩。
动态转矩是拖动转矩减去静态转矩。
2.2 从运动方程式怎样看出系统是处于加速，减速，稳态的和静态的工作状态。
TM-TL>0说明系统处于加速，TM-TL<0 说明系统处于减速，TM-TL=0说明系统处于稳态（即静态）的工作状态。
2.3 试列出以下几种情况下（见题2.3图）系统的运动方程式，并说明系统的运动状态是加速，减速，还是匀速？（图中箭头方向表示转矩的实际作用方向）TM-TL>0系统的运动状态是减速系统的运动状态是匀速2.7 如图2.3（a）所示，电动机轴上的转动惯量J M=2.5kgm2, J L=16kgm2,转速n L=60 r/min。
试求折算到电动机轴上的等效专惯量。
折算到电动机轴上的等效转动惯量J=JM+J1/j2+ JL/j12=2.5+2/9+16/225=2.79kgm2. 2.8如图2.3（b）所示，电动机转速n M=950 r/min，齿轮减速箱的传动比J1= J2=4，卷筒直径D=0.24m,滑轮的减速比J3=2，起重负荷力 F=100N,电动机的费轮转距GD2M=1.05N m2, 齿轮，滑轮和卷筒总的传动效率为0.83。
试球体胜速度v和折算到电动机轴上的静态转矩T L以及折算到电动机轴上整个拖动系统的飞轮惯量GD2z.。
ωM=3.14*2n/60=99.43 rad/s.提升重物的轴上的角速度ω=ωM/j1j2j3=99.43/4*4*2=3.11rad/sv=ωD/2=0.24/2*3.11=0.373m/sT L=9.55FV/ηC n M=9.55*100*0.373/0.83*950=0.45NMGD2Z=δGD M2+ GD L2/j L2=1.25*1.05+100*0.242/322=1.318NM22.11 在题2.11图中，曲线1和2分别为电动机和负载的机械特性，试判断哪些是系统的稳定平衡点？哪些不是？交点是系统的稳定平衡点. 交点是系统的平衡点交点是系统的平衡交点不是系统的平衡点交点是系统的平衡点第三章3.10一台他励直流电动机的技术数据如下：P N=6.5KW,U N=220V, I N=34.4A, n N=1500r/min, R a =0.242Ω,试计算出此电动机的如下特性：①固有机械特性；②电枢服加电阻分别为3Ω和5Ω时的人为机械特性；③电枢电压为U N/2时的人为机械特性；④磁通φ=0.8φN时的人为机械特性；并绘出上述特性的图形。
机电传动控制课后习题答案
机电传动控制课后习题答案10.1晶闸管的导通条件是什么？导通后流过晶闸管的电流决定于什么？晶闸管由导通转变为阻断的条件是什么？阻断后它所承受的电压决定于什么？晶闸管的导通条件是:(1) 晶闸管的阳极和阴极之间加正向电压。
（2）晶闸管的阳极和控制极通时加正相电压市晶闸管才能导通.导通后流过晶闸管的电流决定于(电压不变时)限流电阻(使⽤时由负载)决定.晶闸管由导通转变为阻断的条件是当减少阳极电压或增加负载电阻时,阳极电流随之减少,当阳极电流⼩于维持电流时,晶闸管便从导通状态转化维阻断状态.阻断后它所承受的电压决定于阳极和阴极的反向转折电压.10.2晶闸管能否和晶体管⼀样构成放⼤器？为什么？晶闸管不能和晶体管⼀样构成放⼤器,因为晶闸管只是控制导通的元件,晶闸管的放⼤效应是在中间的PN节上.整个晶闸管不会有放⼤作⽤.10.3试画出题10.3图中负载电阻R上的电压波形和晶闸管上的电压波形。
10.4 如题4如题10.4图所⽰，试问：①在开关S闭合前灯泡亮不亮？为什么？②在开关S闭合后灯泡亮不亮？为什么？③再把开关S断开后灯泡亮不亮？为什么？①在开关S闭合前灯泡不亮,因为晶闸管没有导通.②在开关S闭合后灯泡亮,因为晶闸管得控制极接正电,导通.③再把开关S断开后灯泡亮,因为晶闸管导通后控制极就不起作⽤了.10.5如题10.5图所⽰，若在t1时刻合上开关S，在t2时刻断开S，试画出负载电阻R上的电压波形和晶闸管上的电压波形。
10.6晶闸管的主要参数有哪些？晶闸管的主要参数有①断态重复峰值电压U DRE:在控制极断路何竟闸管正向阻断的条件下,可以重复加在晶闸管两端的正向峰值电压,其数值规定⽐正向转折电压⼩100V.①反向重复峰值电压U RRM:在控制极断路时,可以重复加在晶闸官元件上的反向峰值电压.②额定通态平均电流(额定正向平均电流)I T.③维持电流I H:在规定的环境温度和控制极断路时,维持元件导通的最⼩电流.10.7如何⽤万⽤表粗测晶闸管的好坏？良好的晶闸管,其阳极A与阴极K之间应为⾼阻态.所以,当万⽤表测试A-K间的电阻时,⽆论电表如何接都会为⾼阻态,⽽G-K间的逆向电阻⽐顺向电阻⼤.表明晶闸管性能良好. 10.8晶闸管的控制⾓和导通⾓是何含义？晶闸管的控制⾓是晶闸官元件承受正向电压起始到触发脉冲的作⽤点之间的点⾓度.导通⾓是晶闸管在⼀周期时间内导通得电⾓度.10.9有⼀单相半波可控整流电路，其交流电源电压U2=220V ,负载电阻R L=10 Ω,试求输出电压平均值U d的调节范围,当α=π/3，输出电压平均值U d和电流平均值I d 为多少？并选晶闸管.U d=1/2π∫απ√2sinwtd(wt)=0.45U2(1+cosα)/2=0.45*220(1+1)/2=99V输出电压平均值U d的调节范围0-99V当α=π/3时U d= 0.45U2(1+cosα)/2=0.45*220*（1+0.866）/2=92.4V输出电压平均值U d=92.4V电流平均值I d= U d/R L=92.4/10=9.24A10.10续流⼆极管有何作⽤？为什么？若不注意把它的极性接反了会产⽣什么后果？续流⼆极管作⽤是提⾼电感负载时的单相半波电路整流输出的平均电压。
机电传动课后习题答案

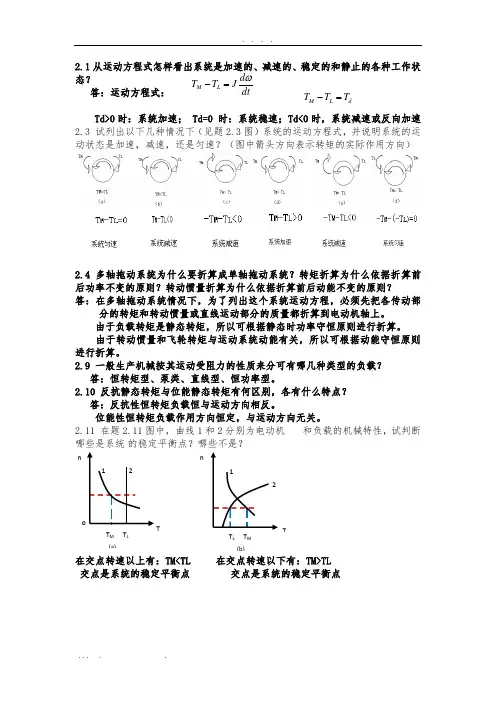

2.1从运动方程式怎样看出系统是加速的、减速的、稳定的和静止的各种工作状态？答：运动方程式：Td>0时：系统加速； Td=0 时：系统稳速；Td<0时，系统减速或反向加速2.3 试列出以下几种情况下（见题2.3图）系统的运动方程式，并说明系统的运动状态是加速，减速，还是匀速？（图中箭头方向表示转矩的实际作用方向）2.4 多轴拖动系统为什么要折算成单轴拖动系统？转矩折算为什么依据折算前后功率不变的原则？转动惯量折算为什么依据折算前后动能不变的原则？答：在多轴拖动系统情况下，为了列出这个系统运动方程，必须先把各传动部分的转矩和转动惯量或直线运动部分的质量都折算到电动机轴上。
由于负载转矩是静态转矩，所以可根据静态时功率守恒原则进行折算。
由于转动惯量和飞轮转矩与运动系统动能有关，所以可根据动能守恒原则进行折算。
2.9 一般生产机械按其运动受阻力的性质来分可有哪几种类型的负载？答：恒转矩型、泵类、直线型、恒功率型。
2.10 反抗静态转矩与位能静态转矩有何区别，各有什么特点？答：反抗性恒转矩负载恒与运动方向相反。
位能性恒转矩负载作用方向恒定，与运动方向无关。
2.11 在题2.11图中，曲线1和2分别为电动机和负载的机械特性，试判断在交点转速以上有：TM<TL 在交点转速以下有：TM>TL交点是系统的稳定平衡点交点是系统的稳定平衡点T M T L21oTn(a)T L T M1Tno2(b)dtdJTTLMω=-dLMTTT=-在交点转速以上有：TM<TL 在交点转速以下有：TM<TL交点不是系统的稳定平衡点在交点转速以上有：TM<TL交点是系统的稳定平衡点3.3 一台他励直流电动机所拖动的负载转矩 TL=常数，当电枢电压或附加电阻改变时，能否改变其稳定运行状态下电枢电流的大小？为什么？这时拖动系统中哪些量要发生变化？• 答：不能。
因为，常数= TL =T=Kt φIa 。
机电传动课后习题答案
2.1从运动方程式怎样看出系统是加速的、减速的、稳定的和静止的各种工作状态？ 答：运动方程式：Td>0时：系统加速； Td=0 时：系统稳速；Td<0时，系统减速或反向加速2.3 试列出以下几种情况下（见题2.3图）系统的运动方程式，并说明系统的运动状态是加速，减速，还是匀速？（图中箭头方向表示转矩的实际作用方向）2.4 多轴拖动系统为什么要折算成单轴拖动系统？转矩折算为什么依据折算前后功率不变的原则？转动惯量折算为什么依据折算前后动能不变的原则？答：在多轴拖动系统情况下，为了列出这个系统运动方程，必须先把各传动部分的转矩和转动惯量或直线运动部分的质量都折算到电动机轴上。
由于负载转矩是静态转矩，所以可根据静态时功率守恒原则进行折算。
由于转动惯量和飞轮转矩与运动系统动能有关，所以可根据动能守恒原则进行折算。
2.9 一般生产机械按其运动受阻力的性质来分可有哪几种类型的负载？答：恒转矩型、泵类、直线型、恒功率型。
2.10 反抗静态转矩与位能静态转矩有何区别，各有什么特点？答：反抗性恒转矩负载恒与运动方向相反。
位能性恒转矩负载作用方向恒定，与运动方向无关。
2.11 在题2.11图中，曲线1和2分别为电动机 和负载的机械特性，试判断哪些是系统 的稳定平衡点？哪些不是？在交点转速以上有：TM<TL在交点转速以下有：TM>TL交点是系统的稳定平衡点交点是系统的稳定平衡点dt d J T T L M ω=-d L M T T T =-在交点转速以上有：TM<TL 在交点转速以下有：TM<TL交点是系统的稳定平衡点 交点不是系统的稳定平衡点在交点转速以上有：TM<TL交点是系统的稳定平衡点3.3 一台他励直流电动机所拖动的负载转矩 TL=常数，当电枢电压或附加电阻改变时，能否改变其稳定运行状态下电枢电流的大小？为什么？这时拖动系统中哪些量要发生变化？• 答：不能。
因为，常数= TL =T=Kt φIa 。
机电传动控制基础课后题答案
N •m
3.11一台他励直流电动机的名牌数据为：
PN=5.5kW,UN=110V, IN=62A
nN=1000r/min ，
试绘制出它的固有机械特性曲线：
解：
Ra
0.75
UnN n2
PN
0.75
110
62 622
5500
0.26
ke N UN RaN 110 0.26 62 0.094
机电传动控制
第二章 机电传动系统的运动学基础
2.3 试列出以下几种情况下(见题图2.3)系统的运动方程式，并针 对各系统说明： 1） TM、TL的性质和符号并代入运动方程 2） 运动状态是加速、减速还是匀速？
T
TL
n
T=TL TL
T
n
T>TL
T
TL
n
T<TL
符号
性质
状态
T-
制动转矩
TL + 运动方程：
解：（1）固有特性：
Ra
0.75 U N N
PN N2
103
0.75
220
116 1162
22000
0.196
KeN
UN
N Ra nN
220 116 0.916 1500
0.132
n0
UN KeN
220 0.132
1667
r
min
n
n0
Ra 9.55(Ke N )2
T
1667
0.196 9.55 0.1322
n
U KeN
9.55
Ra (Ke
N
)2
T
100 0.916 0.132 9.550.1322
机电传动第二章课后答案精品资料
习题与思考题第二章机电传动系统的动力学基础2.1试表述机电传动系统运动方程中的拖动转矩，静态转矩和动态转矩。
拖动转矩是有电动机产生用来克服负载转矩，以带动生产机械运动的。
静态转矩就是由生产机械产生的负载转矩。
动态转矩是拖动转矩减去静态转矩。
2.2从运动方程式怎样看出系统是处于加速，减速，稳态的和静态的工作状态？TM-TL>0 说明系统处于加速， TM-TL<0 说明系统处于减速， TM-TL=0说明系统处于稳态（即静态）的工作状态。
2.3 试列出如题 2.3 图所示几种情况下系统的运动方程式，并说明系统的运动状态是加速，减速，还是匀速？（图中箭头方向表示转矩的实际作用方向）T M T L T M TL NT M=T L T M< T LTM-TL>0说明系统处于加速。
TM-TL<0说明系统处于减速T M T L T M T LT M>T L T M> T L系统的运动状态是减速系统的运动状态是加速T M T L T M T LT M= T L T M=T L系统的运动状态是减速系统的运动状态是匀速2.4 多轴拖动系统为什么要折算成单轴拖动系统？转矩折算为什么依据折算前后功率不变的原则？转动惯量折算为什么依据折算前后动能不变的原则？因为许多生产机械要求低转速运行，而电动机一般具有较高的额定转速。
这样，电动机与生产机械之间就得装设减速机构，如减速齿轮箱或蜗轮蜗杆，皮带等减速装置。
所以为了列出系统运动方程，必须先将各转动部分的转矩和转动惯量或直线运动部分的质量这算到一根轴上。
转矩折算前后功率不变的原则是 P=TMV=0.5Jω2ω , p 不变。
转动惯量折算前后动能不变原则是能量守恒2.5为什么机电传动系统中低速轴转矩大，高速轴转矩小？因为 P= Tω,P 不变ω越小 T 越大，ω越大 T 越小。
2.6为什么机电传动系统中低速轴的 GD2比高速轴的 GD2大得多 ?因为 P=Tω，T=G?D2/375. P=ω G?D2/375. ,P 不变转速越小 GD2越大，转速越大 GD2越小。
机电传动课后习题答案(老师要求做的)
第二章机电传动系统的动力学基础2.3 试列出如题2.3图所示几种情况下系统的运动方程式，并说明系统的运动状态是加速，减速，还是匀速？（图中箭头方向表示转矩的实际作用方向）T M TT M=T L T M< T LTM-TL=0说明系统处于匀速。
TM-TL<0 说明系统处于减速T M T L T M T LT M> T L T M> T L系统的运动状态是减速系统的运动状态是加速T M T L T T LT M= T L T M= T L系统的运动状态是减速系统的运动状态是匀速2.9 一般生产机械按其运动受阻力的性质来分可有哪几种类型的负载？可分为1恒转矩型机械特性2离心式通风机型机械特性3直线型机械特性4恒功率型机械特性,4种类型的负载.2.11 在题2.11图中，曲线1和2分别为电动机和负载的机械特性，试判断哪些是系统的稳定平衡点？哪些不是？a 交点是系统的稳定平衡点.b 交点是系统的平衡点c 交点是系统的平衡d 交点不是系统的平衡点e 交点是系统的平衡点3.4 一台他励直流电动机在稳态下运行时，电枢反电势E= E1，如负载转矩TL=常数，外加电压和电枢电路中的电阻均不变，问减弱励磁使转速上升到新的稳态值后，电枢反电势将如何变化? 是大于，小于还是等于E1？T=IaKtφ, φ减弱,T是常数,Ia增大.根据EN=UN-IaRa ,所以EN减小.,小于E1.3.6 已知某他励直流电动机的铭牌数据如下：PN=7.5KW, U N=220V, n N=1500r/min, ηN=88.5%, 试求该电机的额定电流和转矩。
PN=UNINηN7500W=220V*IN*0.885IN=38.5ATN=9.55PN/nN=47.75Nm3.10一台他励直流电动机的技术数据如下：PN=6.5KW,U N=220V, I N=34.4A, n N=1500r/min, Ra =0.242Ω,试计算出此电动机的如下特性：①固有机械特性；②电枢服加电阻分别为3Ω和5Ω时的人为机械特性；③电枢电压为U N/2时的人为机械特性；④磁通φ=0.8φN时的人为机械特性；并绘出上述特性的图形。
机电传动课后习题答案(老师要求做的)-推荐下载
n0=UNnN/2(UN-INRa) =780 r/min
对全部高中资料试卷电气设备，在安装过程中以及安装结束后进行高中资料试卷调整试验；通电检查所有设备高中资料电试力卷保相护互装作置用调与试相技互术通关，1系电过，力管根保线据护敷生高设产中技工资术艺料0不高试仅中卷可资配以料置解试技决卷术吊要是顶求指层，机配对组置电在不气进规设行范备继高进电中行保资空护料载高试与中卷带资问负料题荷试2下卷2，高总而中体且资配可料置保试时障卷，各调需类控要管试在路验最习；大题对限到设度位备内。进来在行确管调保路整机敷使组设其高过在中程正资1常料中工试，况卷要下安加与全强过，看度并22工且22作尽22下可22都能22可地护以缩1关正小于常故管工障路作高高；中中对资资于料料继试试电卷卷保破连护坏接进范管行围口整，处核或理对者高定对中值某资，些料审异试核常卷与高弯校中扁对资度图料固纸试定，卷盒编工位写况置复进.杂行保设自护备动层与处防装理腐置，跨高尤接中其地资要线料避弯试免曲卷错半调误径试高标方中高案资等，料，编试要5写、卷求重电保技要气护术设设装交备备置底4高调、动。中试电作管资高气，线料中课并敷3试资件且、设卷料中拒管技试试调绝路术验卷试动敷中方技作设包案术，技含以来术线及避槽系免、统不管启必架动要等方高多案中项；资方对料式整试，套卷为启突解动然决过停高程机中中。语高因文中此电资，气料电课试力件卷高中电中管气资壁设料薄备试、进卷接行保口调护不试装严工置等作调问并试题且技，进术合行，理过要利关求用运电管行力线高保敷中护设资装技料置术试做。卷到线技准缆术确敷指灵设导活原。。则对对：于于在调差分试动线过保盒程护处中装，高置当中高不资中同料资电试料压卷试回技卷路术调交问试叉题技时，术，作是应为指采调发用试电金人机属员一隔，变板需压进要器行在组隔事在开前发处掌生理握内；图部同纸故一资障线料时槽、，内设需，备要强制进电造行回厂外路家部须出电同具源时高高切中中断资资习料料题试试电卷卷源试切，验除线报从缆告而敷与采设相用完关高毕技中，术资要资料进料试行，卷检并主查且要和了保检解护测现装处场置理设。备高中资料试卷布置情况与有关高中资料试卷电气系统接线等情况，然后根据规范与规程规定，制定设备调试高中资料试卷方案。
机电传动控制课后习题答案解析..
PN 5.5 TN 9550 9550 52.53( N m) nN 1000
3.9一台并励直流电动机的技术数据如下：PN=5.5kW，UN=110V， IN=61A，额定励磁电流IfN=2A，nN=1500r/min，电枢电阻Ra=0.2 Ω，若忽略机械磨擦和转子的铜耗、铁损，认为额定运行状态下 的电磁转矩近似等于额定输出转矩，试绘出它近似的固有机械特 性曲线。 答： PN 5.5
2 Z
100 0.372 2 GD (1.1 ~ 1.25) 1.05 365 1 . 16 ~ 1 . 32 N m 9502
2.9 一般生产机械按其运动受阻力的性质来分可有哪几种类型的 负载？ 答：恒转矩型、泵类、直线型、恒功率型。 2.10 反抗静态转矩与位能静态转矩有何区别，各有什么特点？ 答：反抗性恒转矩负载恒与运动方向相反。 位能性恒转矩负载作用方向恒定，与运动方向无关。
3.10 一台他励直流电动机的技术数据如下：PN=6.5kW， UN=220V，IN=34.4A，nN=1500r/min，Ra=0.242 Ω，试计算出此 电动机的如下特性：
⑴ 固有机械特性
⑵ 电枢附加电阻分别为3 Ω和5 Ω 时的人为机械特性 ⑶ 电枢电压为UN/2时的人为机械特性 ⑷ 磁通Φ＝0.8 ΦN时的人为机械特性 答： ⑴
695509550mnntnnn?ntrkkntkkrnatentea22所以nnrrrtkkrrnadaadanteadaad????????a112111rr13r时当串入i79079059593311????1559????min591500155910rnnnn??中在min02421rn??min769790101rnnn??nnadad????????a222rr15r时当串入min1278590242512rn??????min28112781559202rnnn??min5
机电传动课后习题答案(老师要求做的)
机电传动课后习题答案（老师要求做的）第二章机电传动系统的动力学基础2.3试列出如题2.3图所示几种情况下系统的运动方程式，并说明系统的运动状态是加速，减速，还是匀速？（图中箭头方向表示转矩的实际作用方向）tmtltmtlntm=tltm<tltm-tl=0说明系统处于匀速。
tm-tl<0说明系统处于减速tmtltmtltm>tltm>tl系统的运动状态就是失速系统的运动状态就是快速tmtltmtltm=tltm=tl系统的运动状态是减速系统的运动状态是匀速2.9一般生产机械按其运动受阻力的性质来分可有哪几种类型的负载？可以分成1恒转矩型机械特性2离心式通风机型机械特性3直线型机械特性4恒功率型机械特性,4种类型的负载.2.11在题2.11图中，曲线1和2分别为电动机和功率的机械特性，先行推论哪些是系统的稳定平衡点？哪些不是？a交点就是系统的平衡平衡点.b交点就是系统的平衡点c交点是系统的平衡d交点不是系统的平衡点e交点是系统的平衡点3.4一台他励直流电动机在稳态下运转时，电枢反电势e=e1，例如功率转矩tl=常数，另加电压和电枢电路中的电阻均维持不变，问弱化励磁并使输出功率下降至代莱稳态值后，电枢反电势将如何变化?就是大于，大于还是等同于e1？t=iaktφ,φ弱化,t就是常数,ia 减小.根据en=un-iara,所以en增大.,大于e1.3.6已知某他励直流电动机的铭牌数据如下：pn=7.5kw,un=220v,nn=1500r/min,ηn=88.5%,试求该电机的额定电流和转矩。
pn=uninηn7500w=220v*in*0.885in=38.5atn=9.55pn/nn=47.75nm3.10一台他励直流电动机的技术数据如下：pn=6.5kw,un=220v,in=34.4a,nn=1500r/min,ra=0.242ω,先行排序出来此电动机的如下特性：①固有机械特性；②电枢服加电阻分别为3ω和5ω时的人为机械特性；③电枢电压为un/2时的人为机械特性；④磁通φ=0.8φn时的人为机械特性；并绘制上述特性的图形。
机电传动控制课后习题及答案
第二章机电传动系统的动力学基础2.1 说明机电传动系统运动方程中的拖动转矩，静态转矩和动态转矩。
拖动转矩是有电动机产生用来克服负载转矩，以带动生产机械运动的。
静态转矩就是由生产机械产生的负载转矩。
动态转矩是拖动转矩减去静态转矩。
2.2 从运动方程式怎样看出系统是处于加速，减速，稳态的和静态的工作状态。
T M-T L>0说明系统处于加速，T M-T L<0 说明系统处于减速，T M-T L=0说明系统处于稳态（即静态）的工作状态。
2.3 试列出以下几种情况下（见题2.3图）系统的运动方程式，并说明系统的运动状态是加速，减速，还是匀速？（图中箭头方向表示转矩的实际作用方向）T M L TT M=T L T M< T LT M-T L=0说明系统处于匀速 T M-T L<0 说明系统处于减速-TM-（-TL）=- -TM-（-TL）=-T M T L T M T LT M> T L T M> T LTM-（-TL）=- -TM-（-TL）=-系统的运动状态是减速系统的运动状态是加速T M T L T T M T M= T L T M= T LTM-（-TL）=- TM-TL=-系统的运动状态是减速系统的运动状态是匀速根据转矩方向的约定，公式TM-TL=的符号判定。
假定图中所示的转速方向为负方向（一般顺时针为正，逆时针为负）当T M的实际作用方向与n的方向相同时，取与n相同的符号；当T M的实际作用方向与n的方向相反时，取与n相反的符号；当T L的实际作用方向与n的方向相同时，取与n相反的符号；当T L的实际作用方向与n的方向相反时，取与n相同的符号-TM-（-TL）=-适用于图（a）、（b）、(d)TM-（-TL）=-适用于图（c）、（e）TM-TL=-适用于图（f）2.5为什么低速轴转矩大，高速轴转矩小？因为P= Tω,P不变ω越小T越大，ω越大T 越小。
2.11 在题2.11图中，曲线1和2分别为电动机和负载的机械特性，试判断哪些是系统的稳定平衡点？哪些不是？判定N=F（T）曲线是否是平衡点的方法是：必要条件：电动机的输出转矩T M和负载转矩T L大小相等，方向相反，相互平衡。
机电传动控制课后习题答案
习题与思考题第二章机电传动系统的动力学基础2.3 试列出以下几种情况下（见题2.3图）系统的运动方程式，并说明系统的运动状态是加速，减速，还是匀速？（图中箭头方向表示转矩的实际作用方向）TMTLTM=TLTM< TLTM-TL>0说明系统处于加速。
TM-TL<0 说明系统处于减速T M T L T M T LT M> T L M>L系统的运动状态是减速系统的运动状态是加速T M T L T T LT M= T L T M= T L系统的运动状态是减速系统的运动状态是匀速2.3 如图2.3（a）所示，电动机轴上的转动惯量J M=2.5kgm2, 转速n M=900r/min; 中间传动轴的转动惯量J L=16kgm2,转速n L=60 r/min。
试求折算到电动机轴上的等效专惯量。
折算到电动机轴上的等效转动惯量:j=Nm/N1=900/300=3,j1=Nm/Nl=15J=JM+J1/j2+ JL/j12=2.5+2/9+16/225=2.79kgm23.4一台他励直流电动机所拖动的负载转矩T L=常数，当电枢电压附加电阻改变时，能否改变其运行其运行状态下电枢电流的大小？为什么？这是拖动系统中那些要发生变化？T=K tφI a u=E+I a R a当电枢电压或电枢附加电阻改变时,电枢电流大小不变.转速n与电动机的电动势都发生改变.3.5 一台他励直流电动机在稳态下运行时，电枢反电势E= E1，如负载转矩T L=常数，外加电压和电枢电路中的电阻均不变，问减弱励磁使转速上升到新的稳态值后，电枢反电势将如何变化? 是大于，小于还是等于E1？T=I a K tφ, φ减弱,T是常数,I a增大.根据E N=U N-I a R a ,所以E N减小.,小于E1.3.7 已知某他励直流电动机的铭牌数据如下：P N=7.5KW, U N=220V, n N=1500r/min, η=88.5%, 试求该电机的额定电流和转矩。
机电传动控制课后习题答案
机电传动控制课后习题答案Standardization of sany group #QS8QHH-HHGX8Q8-GNHHJ8-HHMHGN#习题与思考题第二章机电传动系统的动力学基础说明机电传动系统运动方程中的拖动转矩，静态转矩和动态转矩。
拖动转矩是有电动机产生用来克服负载转矩，以带动生产机械运动的。
静态转矩就是由生产机械产生的负载转矩。
动态转矩是拖动转矩减去静态转矩。
从运动方程式怎样看出系统是处于加速，减速，稳态的和静态的工作状态。
TM-TL>0说明系统处于加速，TM-TL<0 说明系统处于减速，TM-TL=0说明系统处于稳态（即静态）的工作状态。
试列出以下几种情况下（见题图）系统的运动方程式，并说明系统的运动状态是加速，减速，还是匀速（图中箭头方向表示转矩的实际作用方向）TM-TL>0TM= TL TM= TL系统的运动状态是减速系统的运动状态是匀速如图（a）所示，电动机轴上的转动惯量J M=, 转速n M,转速n L=60 r/min。
试求折算到电动机轴上的等效专惯量。
折算到电动机轴上的等效转动惯量J=JM+J1/j2+ JL/j12=+2/9+16/225=.如图（b）所示，电动机转速n M=950 r/min，齿轮减速箱的传动比J1= J2=4，卷筒直径D=,滑轮的减速比J3=2，起重负荷力 F=100N,电动机的费轮转距GD2M= m2, 齿轮，滑轮和卷筒总的传动效率为。
试球体胜速度v和折算到电动机轴上的静态转矩T L以及折算到电动机轴上整个拖动系统的飞轮惯量GD2z.。
ωM=*2n/60= rad/s.提升重物的轴上的角速度ω=ωM/j1j2j3=4*4*2=sv=ωD/2=2*=sT L=ηC n M=*100**950=GD2Z=δGD M2+ GD L2/j L2=*+100*322=在题图中，曲线1和2分别为电动机和负载的机械特性，试判断哪些是系统的稳定平衡点哪些不是交点是系统的稳定平衡点. 交点是系统的平衡点交点是系统的平衡交点不是系统的平衡点交点是系统的平衡点第三章一台他励直流电动机的技术数据如下：P N=,U N=220V, I N=, n N=1500r/min, R a =Ω,试计算出此电动机的如下特性：①固有机械特性；②电枢服加电阻分别为3Ω和5Ω时的人为机械特性；③电枢电压为U N/2时的人为机械特性；④磁通φ=φN时的人为机械特性；并绘出上述特性的图形。
