圆极化铁氧体移相器

合集下载

Ka频段铁氧体双环移相器

Ka频段铁氧体双环移相器

收稿日期:2007-04-05; 收修改稿日期:2007-05-29Ka 频段铁氧体双环移相器张元生 陈建荣(西安空间无线电技术研究所,西安710000) 摘 要 文章介绍了一种铁氧体矩形双环移相器。

通过数值计算得到尺寸原型,利用HFSS 仿真软件进行优化,工作频率在Ka 频段,采用多级匹配的方法实现了相对带宽为10%、带内最大损耗约1.26dB 、驻波小于1.41、受控差相移的抖动小于0.5°的高性能移相器。

关键词 矩形双环移相器 铁氧体 毫米波0 引言 随着相控阵雷达的发展,移相器得以广泛应用。

矩形环状铁氧体移相器因耐功率高、微波频段插损小而得到了迅速发展。

然而在毫米波段内,由于器件体积小、尺寸精度高,给设计加工带来一定限制。

文章采用两级混合匹配技术,经大量仿真计算,设计并加工了一个具有良好性能的双环铁氧体移相器。

移相器内使用的是具有矩形磁滞回线的旋磁铁氧体,让器件工作在剩磁状态,用脉冲磁场激励器件而不是固定恒磁场式的[1]。

这样能承受大功率而且不需要大量消耗“维持”功率,能够很方便地与数字计算机连在一起使用,且开关速度快。

1 双环非互易铁氧体移相器的构成 双环非互易铁氧体移相器(图1)是由两个相同铁氧体矩形环棒、中间夹以介质层组合而成的矩形波导结构。

尽管该结构使用了两个矩形环状铁氧体,但与射频磁场发生非互易作用的有效铁氧体区仍然是与介质带毗邻的两个垂直铁氧体壁。

因此,这种结构与单环移相器以同样方式工作。

由于其沿横方向传播的非均匀性,精确地求解其电磁场和传播特性是不可能的,通常用平行板模型或微扰理论进行求解,如图2所示[2]。

图1 双环移相器示意图 图2 双环等效的平行板结构模型 根据平行板模型建立的特征方程有两个解:β+和β-,分别对应于剩余磁通量相对于传输方向的972009年第1期 空间电子技术S PAC E ELEC TRON I C TECHNOLO GY顺时针和反时针方向。

移相器

移相器

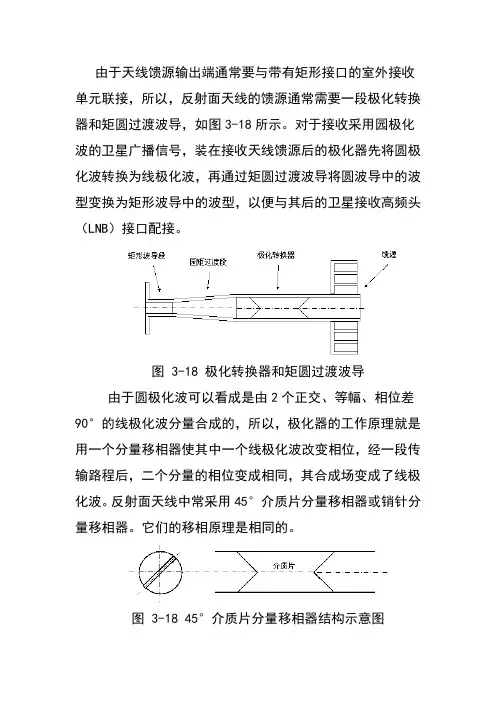

由于天线馈源输出端通常要与带有矩形接口的室外接收单元联接,所以,反射面天线的馈源通常需要一段极化转换器和矩圆过渡波导,如图3-18所示。

对于接收采用园极化波的卫星广播信号,装在接收天线馈源后的极化器先将圆极化波转换为线极化波,再通过矩圆过渡波导将圆波导中的波型变换为矩形波导中的波型,以便与其后的卫星接收高频头(LNB)接口配接。

图 3-18 极化转换器和矩圆过渡波导由于圆极化波可以看成是由2个正交、等幅、相位差90°的线极化波分量合成的,所以,极化器的工作原理就是用一个分量移相器使其中一个线极化波改变相位,经一段传输路程后,二个分量的相位变成相同,其合成场变成了线极化波。

反射面天线中常采用45°介质片分量移相器或销针分量移相器。

它们的移相原理是相同的。

图 3-18 45°介质片分量移相器结构示意图图 3-19 销钉分量移相器图 3-20 极化波与移相器的关系45°介质片分量移相器如图3-18所示。

在圆波导内与矩形波导宽边45°角方向上安装一个介质片。

假设进入馈源的来波是左旋圆极化波,则可将圆极化波分解为与介质片平行的分量及介质片垂直的分量。

由于是左旋,所以超前90°。

但在介质片上传输的速度比垂直于介质片的慢,的相位逐渐被延迟。

选择合适的介质片长度l,使的相位恰好延迟90°,变成了与同相位,于是合成场变为与介质片成45°夹角的线极化波。

由于矩形波导的极化方向与宽边垂直,所以该极化波能进入矩形波导进行传输。

用作分量移相器的介质片,一般由微波损耗小的聚四氟乙烯板或聚四氟乙烯纤维板制作而成。

片长一般通过实验才能最后确定,二头切成凹状是为了减少波的反射。

图3-19表示在圆波导内放置两排销钉,构成销钉分量移相器。

对于行于销钉所在平面的电场来说,销钉呈容性,使其相速减小,而对垂直于销钉面的来说销钉呈感性,使其相速增加。

控制销钉插入深度和销钉的个数,可以做到与同相,将圆极化波转换为线极化波。

微波铁氧体材料

微波铁氧体材料

微波铁氧体材料(MWFM)的发展已将近50年历史了,这其中贯穿着从材料机理研究到工程应用研究;从微观量研究到宏观量研究;从材料样品到商品化的发展过程。

早期的材料研究从铁氧体的晶格结构、超交换作用、离子取代出发,研制了各种饱和磁化强度的材料以供不同频段的微波器件使用。

接着又对MWFM的弛豫机制作了深入探讨,降低材料的各向异性,研究了材料损耗机制与自旋波散射机制的关系,发现磁损耗是一致进动和简并自旋波的散射所致,从而研究出了磁离子完全填满的无空位的柘榴石晶系,由于柘榴石铁氧体晶格结构的完整性和晶体结构的完整性,抑制了自旋的散射中心的产生,大大降低材料损耗。

“微波铁氧体”是材料和工程应用的产物。

目前大量应用的尖晶石材料和柘榴石材料,其研究重点已经从机理研究转为应用研究上,围绕“二高一低”在工艺上进行了不少改进。

高功率、高温度稳定性、低损耗材料已成为器件发展的关键所在;另外,宽的工作频段和具有记忆磁性微波材料的研究一直是倍受关注的问题。

围绕着这两大问题,材料向商品化大大发展了一步。

尖晶石和柘榴石系列材料性能基本上满足了100MHz~100GHz整个微波波段,各种微波铁氧体器件,如环行器、隔离器、开关和移相器的应用。

其应用特点讨论如下:1.1微波铁氧体材料从机理研究到应用研究的成熟过程柘榴石材料系列和尖晶石材料系列中的电磁参数,在二十年以前就进行了深入的探讨。

从原子层面上、晶格层面上、乃至宏观层面上均进行了大量试验分析,没有这些基本研究不可能有今天的成熟应用。

g因子是典型的原子层面上的问题,柘榴石和尖晶石材料的g因子均接近于2,说明对铁氧体磁性起主导作用的是电子自旋。

只有NiAl、NiZn等少量铁氧体材料,偏离稍大,即有一定的轨道磁矩作贡献。

从晶格层面上说,典型的磁参数是4πMs,通过磁离子在晶格中的占位及交换作用研究,获得了离子取代的信息,达到了分子设计的目的。

从两个系列来看,4πMs=175-5000Gs 的磁矩材料已掌握自如。

一种新型高次模铁氧体移相器原理与设计

一种新型高次模铁氧体移相器原理与设计

种 新型高次模铁氧体移 相器原理 与设计
闫 欢 ,蒋运石 ,刘 峰
( 中国电子科技集团公 司 第九研究所 ,四川绵阳 6 2 1 0 0 0 )

要:所讨论 的 T E 0 I 模铁氧体移相 器是 一种将 圆波导 T E 0 】 模模式特性与铁氧体 非互易特性相 结合 , 创新
性提 出的新型铁 氧体移相 器。该移相器主要针对 毫米波常规铁 氧体 器件 样品尺寸 过小 以加工 、高频 高功 率真
mi l l i me t e r w a v e p h a s e s h i t f e r i s t o o s m a l l t o ma c h i n i n g , l a c k o f p a s s i v e d e v i c e f o r f e e d e r or f h i g h — o r d e r mo d e l ( T E 0 0
t r ns a mi s s i o n ma t c h i n g ,h i g h - o r d e r mo d e s u p r e s s i o n a n d ma t e r i a l ma c h i n i n g mo d e c o n v e r s i o n nd a t e s t i n g t e c h ,t h e
Y AN Hu a n , J AN G Yu n - s h i , L I U F e n g
Ni n t h I n s t i t u t e , Ch i n a El e c t r o n i c s T e c h n o l o g y Gr o u p Co r po r a t i o n , Mi a n y a n g 6 2 1 0 0  ̄ Ch i n a

(推荐)铁氧体移相器原理

(推荐)铁氧体移相器原理

2) 铁氧体移相器
其基本原理是利用外加直流磁场改变波导内铁氧体的导磁系数, 因而改变电磁波的相速, 得到不同的相移量。

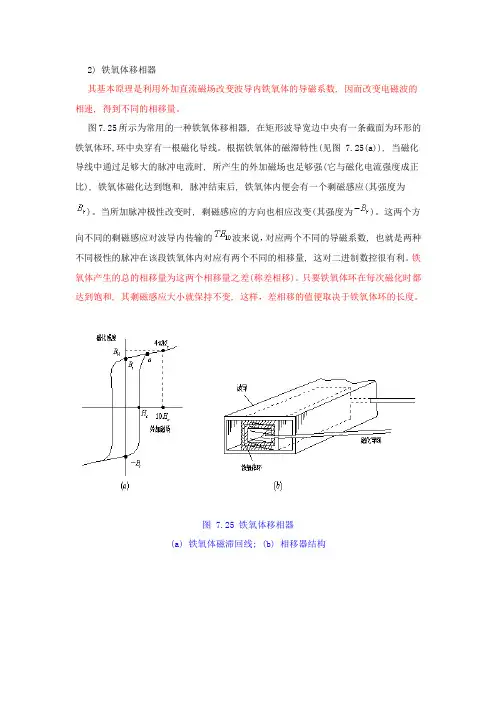

图7.25所示为常用的一种铁氧体移相器, 在矩形波导宽边中央有一条截面为环形的铁氧体环,环中央穿有一根磁化导线。

根据铁氧体的磁滞特性(见图 7.25(a)), 当磁化导线中通过足够大的脉冲电流时, 所产生的外加磁场也足够强(它与磁化电流强度成正比), 铁氧体磁化达到饱和, 脉冲结束后, 铁氧体内便会有一个剩磁感应(其强度为)。

当所加脉冲极性改变时, 剩磁感应的方向也相应改变(其强度为)。

这两个方向不同的剩磁感应对波导内传输的波来说,对应两个不同的导磁系数, 也就是两种不同极性的脉冲在该段铁氧体内对应有两个不同的相移量, 这对二进制数控很有利。

铁氧体产生的总的相移量为这两个相移量之差(称差相移)。

只要铁氧体环在每次磁化时都达到饱和, 其剩磁感应大小就保持不变, 这样,差相移的值便取决于铁氧体环的长度。

图 7.25 铁氧体移相器
(a) 铁氧体磁滞回线; (b) 相移器结构
这种移相器的特点是: 铁氧体环的两个不同数值的导磁系数分别由两个方向相反的剩磁感应来维持, 磁化导线中不必加维持电流, 因此所需激励功率比其它铁氧体移相
器小。

铁氧体移相器的主要优点是:承受功率较高,插入损耗较小,带宽较宽。

其缺点是:所需激励功率比PIN管移相器大,开关时间比PIN管移相器长,较笨重。

(注:专业文档是经验性极强的领域,无法思考和涵盖全面,素材和资料部分来自网络,供参考。

可复制、编制,期待你的好评与关注)。

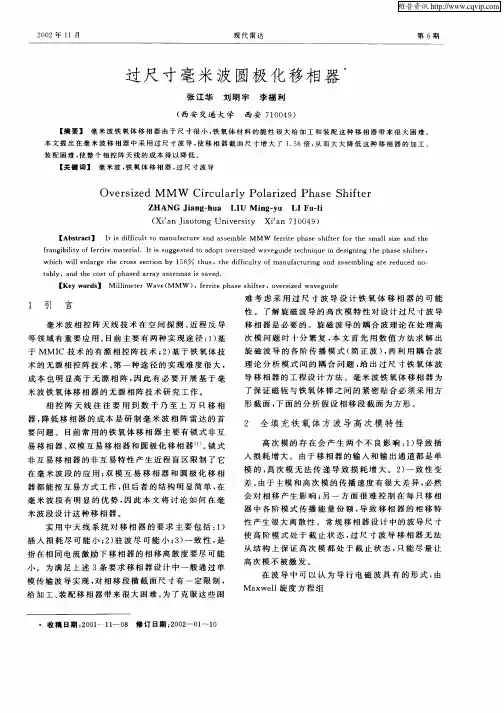

过尺寸毫米波圆极化移相器

过尺寸毫米波圆极化移相器
形 截 面 , 面的 分 析假 设 相移 段 截 面 为方形 。 下
器 , 低 移相 器 的 成 本 是 研 制 毫 米 波 相 阵 雷 达 的首 降
要 问 题 。 目前 常 用 的 铁 氧 体 移 相 器 主 要 有 锁 式 非 互 易 移 相 器 、 模 互 易 移 相 器 和 圆 极 化 移 相 器 … 。 式 双 锁
t bl a y,a he c s nd t o tofpha e ar a nt nn s s ve s d r y a e as i a d.
[ ywo d ] M i i t rW a e M MW ) e r ep a es i e ,o e szd wa e ud Ke r s l mee v ( l ,fr i h s hf r v r i v g ie t t e
ZHANG i n - u L U M i g y LI F -i J a g・ a h I n -u u・ l
( n Ja t n n v r i Xi n 7 0 4 ) Xi io o g U ie st a y 1 0 9 a
[ sr c ] I i fiu tt nua t r n se l MMw e rt h s hfe o h ma1sz n h Ab ta t t sdi c l o ma fc u ea d a s mbe f f ri p a e s i rfrt e s l iea d t e e t
装 配困难 , 整个相控 阵天线的成本 得以降低 。 使 【 键 词 】 毫 米 波 , 氧 体 移 相 器 , 尺 寸 波 导 关 铁 过
0 v r ie M W r u a l e sz d M Cic l r y Polrz d Ph s a ie a e Shit r fe

微波铁氧体器件批生产中问题及对策

微波铁氧体器件批生产中问题及对策

2021年1月微波铁氧体器件批生产中问题及对策邓蜀平,蒋映(中国电子科技集团公司第九研究所,四川绵阳621000)【摘要】微波铁氧体器件在微波电路中能够对微波信号或能量起隔离、环行、方向变换、相位控制、幅度调制或频率调谐等作用,广泛用于雷达、通信、无线电导航、电子对抗、遥控、遥测等微波系统以及微波测量仪器中。

近些年我国微波铁氧体器件的生产水平有了快速发展,但是在批量生产方面还是存在一定问题,限制了微波铁氧体器件的进一步发展。

本文主要分析微波铁氧体器件批生产方面的问题,同时提出相应的解决对策,希望能够对相关专业人士有所帮助。

【关键词】微波铁氧体器件;批生产;问题;对策【中图分类号】TN61【文献标识码】A【文章编号】1006-4222(2021)01-0185-020引言在军事工业发展过程中,微波铁氧体材料以及器件是最为关键的内容之一,和军事工业配套发展直接关联。

近些年随着科技的提升,军事工业也有了迅猛的发展,对于微波铁氧体材料和器件的要求也有了进一步提升,使得微波铁氧体器件的研发、生产等都形成了全新的问题,同时也为推动微波铁氧体行业发展提供了良好的机遇。

尤其是随着相控阵雷达技术不断发展,很多此方面的项目都有了迅猛发展,这也就大大推动了与之相配套的微波铁氧体环形器、隔离器、移相器组件的发展,对其实施批量生产已经成为必然条件。

因此需要对微波铁氧体器件批生产中存在的问题进行分析,采取针对性的对策来保证产品质量、工期等能够达到标准要求,为进一步推动微波铁氧体行业发展打下基础。

1微波铁氧体器件的原理概述微波铁氧体器件是利用铁氧体的旋磁效应制成的,通过二价金属锰、铜、镁、锌、镍、钇等氧化物和三氧化二铁烧结而成的多晶或者单晶材料,属于铁磁材料,其外表和陶瓷类似。

一旦受到恒定磁场的作用,铁氧体的内部就会造成电子运动,从而使得铁氧体形成张量磁导率而成为不同向异性的煤质,具有非互易性。

一般情况下铁氧体具有102~108赘/cm范围内的电阻率,因此铁氧体具有较大的趋肤深度,微波电磁场可以进入铁氧体的内部,这就会造成铁氧体的非互易特征对微波电磁场起到作用,因此通过铁氧体能够形成非互易器件。

s波段小型化铁氧体圆极化器

s波段小型化铁氧体圆极化器

s波段小型化铁氧体圆极化器在现代通信技术中,铁氧体材料的应用越来越广泛,尤其是在微波领域。

而在微波领域中,s波段的应用正变得越来越重要。

为了实现s波段的小型化,铁氧体圆极化器扮演着非常重要的角色。

本文将介绍一种小型化的s波段铁氧体圆极化器的设计和制造方法,从而为相关领域的研究者提供指导意义。

首先,为了实现小型化,我们需要选取合适的材料。

在铁氧体材料中,镍锌铁氧体是一种常用的选择。

其具有优异的微波性能和磁性能,适用于s波段的应用。

选取合适的铁氧体材料是设计小型化铁氧体圆极化器的基础。

其次,对于小型化铁氧体圆极化器的设计,关键是要进行合理的结构设计。

通常的设计包括圆环状封装结构和微带线结构。

圆环状封装结构由内外两层圆环组成,内部圆环为铁氧体材料,外部圆环为介质材料。

通过调整两层圆环的尺寸和材料来实现对于微波信号的极化控制。

微带线结构则是基于微带线的传输特性来实现极化控制。

通过合理的布局和尺寸设计,可以实现s波段的小型化铁氧体圆极化器。

另外,在制造过程中,还需要考虑生产工艺和制造材料的工艺性。

对于圆环状封装结构的制造,可以采用铁氧体注塑成型技术,通过特殊的模具来实现圆环的形状。

对于微带线结构的制造,则需要采用精密光刻工艺和薄膜沉积工艺,将微带线和铁氧体材料制备在同一个基底上。

通过精确的制造工艺,可以保证小型化铁氧体圆极化器的性能和稳定性。

最后,小型化铁氧体圆极化器的应用前景非常广阔。

它可以应用于各种微波通信系统和雷达系统中,如卫星通信、航空通信、遥感等领域。

通过将铁氧体圆极化器应用到这些系统中,可以实现更高的传输速率和更好的信号质量,为人们的通信体验提供更好的保障。

总之,小型化铁氧体圆极化器的设计和制造是一项复杂但非常有意义的工作。

通过合理的材料选择、结构设计和制造工艺,可以实现高性能的小型化铁氧体圆极化器。

这对于推动微波通信技术的发展具有指导意义,也为相关领域的研究者提供了有力的参考和借鉴。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

S 为铁氧体棒的截面, E 、 h 为微扰后的场分布。
当圆极化波进入圆波导,为简正波传播,在微扰 近似条件下,上式经过归化处理后,获得相位常 数的微扰公式:

* * Re [ h μh h μh ]dS (3) 2S
0
这就是正负圆极化相移的微扰积分公式,其正确
图 2 微扰理论的计算例子
1.1 微扰理论 直接应用场方程解边界值问题能得到超越方 程,但超越方程的数值解仍很复杂。而用微扰理 论来处理更为实用,微扰前的状态参数为 ( ,1) , 微扰后的状态参数为 ( , μ)
图 1 圆极化移相器和双模移相器原理图
μ j 0
j
F
h1 ( m ) μh2 (m )]dV
移频率特性呈线性变化,其斜率为正。 为了求出正负圆极化相移 ,可应用公 式(7) 、 (9)和(10)进行数值积分。式(7)中 表示当磁化方向 H 0 和传输方向一定(2→1)的 情况下,正 / 负圆极化波 m 的散射参数之差值
S , 从中可求出圆极化模 m 之间的差相移 (圆
P
sin 1 1 cos e jΔ - jΔ 2 sin cos e j
的关系为:
sin S 21 (m1 , m2 ) cos S 21 (m2 , m2 )
2 sin 1
S 37.798 2
比较上述计算结果,可得:1).仿真计算和数 值积分方程计算的结构较为精确,分别为
=37.8°和 37.798°;2).耦合波理论的解析公式
计算误差较小 =37.3°,微扰理论计算结果偏 差较大 =39.15°。
sin cos
(5)
Γ Γ0
S0

S0
i
z
(E
* h0

* E0
h)dS
(2)
tan 1
S12 (m2 , m1 ) S12 (m1 , m1 )
(6)
式中 E 0 、 h0 为微扰前整个波导截面 S 0 的场分布,
表 1 两端口双模法拉第旋转段的散射矩阵仿真结果
2 0.84 0 1.84 a
2 2
S S12 ( m ) S12 (m )
j [ h1 (m ) μh2 ( m ) 2 V

F
h1 (m ) μh2 (m )]dV
369
微波学报
2012 年 8 月
其结果较为复杂。
获得 T 矩阵参数,可以近似地写成:
cos e jΔ T sin
sin cos e jΔ
(13)
图 6 圆极化移相器的磁路结构与磁化场的仿真分布 图 8 四种非均匀磁化状态下,相位偏角 Δ 表 3 均匀和非均匀磁化下的 T 矩阵参数
2
圆极化移相器设计与仿真
2.1 均匀磁化场情况 2.1.1 圆极化相移和反磁化相移
图 4 圆极化移相器的圆极化相移和反磁化相移 图 3 圆极化移相器的均匀磁化相移特性
dS ( m ) S 21 (m ) S12 ( m ) j [ h2 ( m ) μh1 ( m ) 2 V
利用 HFSS 的计算数据及后处理结果(表 2), 可得:
368
微波学报
2012 年 8 月
2 S Re2 I m 0.6478( rad )
(9) (10)
导致的反磁化相移和用数值积分求出的圆极化相 移 两者是一致的。 2.1.2 圆极化移相器相移的互易性 所谓互易性是指模式和磁化方向一定的情况 下,不同传输方向之间的相位差。图 5 中表示当 传输方向改变, 在 m 模式和磁化方向 H 0 一定时, 求出圆极化波 m 的非互易相移 →0, 所以为 互易相移。


圆极化铁氧体移相器的移相原理基于法拉
1
圆极化移相器的理论
利用图 2 的简单模型,铁氧体圆棒的尺寸为
第旋转,设法拉第旋转角为 ,则圆极化相移为 2 , 且具有互易性。 圆极化移相器常用于目标探 测或跟踪相控阵雷达天线。在圆极化移相器的两 头各加一个四磁极圆极化器, 即构成双模移相器, 常用于机载火控相控阵雷达天线。原理图如图 1 所示, 圆极化移相器和双模移相器的差相移量 (对
反磁化( M )情况下, m 模的相位在 B 点 ( 0.999322.54 ) ,其差值 111.4 ( m 的 反磁化相移) 。 所以当模式一定, M 两个磁化态
同样,利用负模 m 也可获得互易性。 2.2 非均匀磁化情况 图 6 为磁化段的结构, 由两段 U 形磁轭做为 外磁路,与铁氧体圆柱组成闭合磁路。仿真结果 显示,铁氧体圆柱中间部位,磁化比较均匀,可 均匀磁化情形处理。但在与磁轭结合处,产生横 向磁化 NN-SS 场结构。 即在结合处出现纵向磁化 和横向磁化组成的混合磁化区。这个部位的作用 既有法拉第旋转, 又产生横向磁化的变极化效应,
DOI:10.14183/ki.1005-6122.2012.s2.030
微波学报
2012 年罗会安 蒋仁培
(南京电子技术研究所,南京,210039) 摘 要:结合 HFSS 软件,采用不同方法对圆极化铁氧体移相器的相移进行了对比计算,计算的结果互相吻合。对均 匀磁化情况,用数值积分法分析了圆极化相移和反磁化相移,并证明了圆极化相移的互易特性。对非均匀磁化情况, 分析了铁氧体棒与磁轭结合部位的横向磁化场对相移和极化的影响。 关键词:铁氧体移相器;圆极化;法拉第旋转效应;互易性
(8)
表 2 HFSS 的数值积分结果
0.2534 , 0 5.43cm 。代入(4)式,可得:
0.651rad/cm 37.3/cm 。
1.3 仿真计算 直接用有限元法求法拉第旋转角,图 3 为 HFSS 计算出来的散射矩阵。如果把整个 4×4 的 矩阵划分为 4 个 2×2 的子矩阵,左下角的极化矩 阵为 T ,右上角的极化矩阵为 T 。从仿真结果来 看,两者是相等的,而且
极化相移) 。 图 4 表示出当 4πM =250Gs, f =5525MHz 时,用积分方法求出 111.1 。图中还示出 了 M 情况下的差相移。在 M 磁化情况下,其
S 21 ( m ) 相位如图中 A 点( 0.997473.93 ) ;在
图5
圆极化移相器的互易性
Analysis of Circle Polarized Ferrite Phase Shifter
Luo Hui-an, Jiang Ren-pei
(Nanjing Research Institute of Electronics Technology, Nanjing 210039, China ) Abstract: Using the simulator Ansoft HFSS, the differential phase shift of the circle polarized ferrite phase shifter is computed by variant theories. These results accord with each other。In the case of uniform bias, the circle polarized phase shift and reverse magnetizing phase shift are computed using numerical integral method. And the reciprocity of circle polarized phase shift is proved. In the case of non-uniform bias, the infection of transverse magnetization to the polarization characteristic and phase shift is discussed. Key words:ferrite phase shifter, circle polarized, Faraday rotation effect, reciprocity
分布。所谓归化激励功率是指两个端口四个模式 的激励功率之和为 1W, 即 P(m ) P( m1 0.25W,
m 2 0.25W 90 ) 。将各参数代入(3)式,可
0
求得: 39.15 / cm 1.2 耦合波理论 用耦合波理论在微扰法的基础上获得的相移 解析公式:
值可从 S12 ( m2 , m2 ) 和 S12 ( m1 , m2 ) 中提取,
其中 S 21 ( m1 , m1 ) , S 21 ( m2 , m2 ) 之间发生相位偏移
2 Δ ,从而把正负圆极化波通过 T 矩阵及获得输 出极化 P :
其中 S12 ( m2 , m2 ) 表示从端口 2 的模式 2 到端口 1 的模式 2 的传输系数,S12 ( m1 , m2 ) 为端口 2→1, 模式 m2 → m1 的耦合系数。它们和法拉第旋转角
f 关系
图 7 有外磁轭情况下圆极化相移 的仿真特性
图 7 为 4πM =0,250Gs,500Gs,750Gs,1000Gs 五 种情况下,正负圆极化相移 的频率特性。和 图 3 中均匀磁化相比, 在特定磁化状态 M 和特定 频率下 f , 圆极化相移 相差无几。 图 7 中的
Φ12mm×10mm, 4πM s 500Gs , r =14 ,
f =5525MHz ,用四种方法来处理圆极化移相器
的相移,并对结果进行比较。
H 0 方向)取决于法拉第旋转角,即 2 。圆极
化移相器虽然可以根据已有的理论进行分析,但 无法满足精确设计的要求,跟不上工程设计的实 际需要。本文利用数值积分法结合 HFSS 仿真软 件,对圆极化铁氧体移相器的相移机制进行了理 论计算,进一步分析了非均匀磁化场对移相器的 相移和椭圆度的影响。目的是为该类移相器的精 确设计提供理论支持。
相关文档
最新文档
