线路巡视常见金具认知(耐张线夹)
线路金具-第3章 耐张线夹
固定螺栓,所有的U型固定螺栓均安装在跳线侧,不能反装
(如图3-21),否则会降低机械强度,甚至造成断裂。 因此又称为倒装式螺栓型耐张线夹。
2.铝合金螺栓型耐张线夹 采用高强度铝合金铸造的耐张线夹, 称为铝合金螺栓耐张线夹。 铝合金螺栓耐张线夹特点
1)具有强度高
2)抗腐蚀性好 3)并且有节能效果。
作用:适用于配电线路、输电线路和变电所等场所导线
耐张线夹型号的含义介绍如图3-18
线夹组合编号或导线、避雷线标称截面 附加字,D表示倒装
L表示螺栓型,Y表示压型
N表示耐张线夹
图3—18
第一节
耐张线夹的类型及结构
耐张线夹根据国标GB2314—1997规定,按结构和
安装条件大致可分为螺栓型、爆压型、压缩型三大类。 一、螺栓型耐张线夹 工作原理:借助几个U型螺栓的垂直压力与线夹的波浪型 线夹所产生的摩擦效应来固定导线的。
爆压型耐张线夹的结构尺寸如图3-37及表3—7。
图3-37
爆压型耐张线夹的结构图
表3-7
型 号 适用导线 主要尺寸(mm) 质量 (kg) 2.66 3.45 2.49 4.37 3.92 4.84
l
LGJ-300/40 LGJ-400/50 LGJ-300/50 LGJ-400/65 LGJ-300/70 LGJ-400/95 300 340 340 360 350 390
张线夹的结构尺寸图如图3-31,形式基本上与钢芯铝合金
绞线用压缩型耐张线夹相同。
图3-31 铝包钢绞线、铝合金绞线及 高强度钢芯铝绞线用耐张线夹的结构图
目前广泛使用铝包钢绞、合金铝绞线或铝钢截面
比K = 1.71的高强度钢芯铝绞线作为架空避雷线。 由于接续钢芯的截面较大,钢管的外径超过该导线的 总外径,因此采用耐张线夹接续的铝管压缩铝线部分 则要增加铝套管,以便填充铝管与导线之间存在的 较大的间隙。 铝包钢绞线采用钢管接续后,再套上铝管本体上压接, 电流通过铝管来承担,铝管不承受机械荷载。
03第3章 耐张线夹09
耐张线夹主要用于架空电力线路或变电所固定导线和避雷
线,并通过连接金具与耐张绝缘子相连,或将避雷线与杠 塔相连。按结构安装方式的不同分为螺栓式、 压缩型和楔型三大类,压缩性又分为分液压和爆压两种 产品型号中字母数字的意义为: N-耐张线夹 L-螺栓型 D-倒装式 B-爆压型 数字表示适用导线组合号(或适用钢绞线标称截面,分 子表示铝截面,分母表示钢截面) 附加字母:A-引流0 B-引流30 螺栓型耐张线夹的曲率半径补小于被安装导线直径的8 倍。耐张线夹导线的最小握力与导线计算拉断力的百分比 如下表:
主要技术参数
主要技术参数
安装状态图
JNS 系列四芯集束型耐张线夹
JNS 系列四芯集束型耐张线夹适用于1KV及以下架空线路终端或耐张段两端,起固 定或拉紧绝缘导线作用,产品分JNS-A和JNS-B两种型式。 结构特点 JNS 系列耐张线夹采用四芯并沟并槽结构,将四根绝缘导线夹入后(不用剥除绝 缘层),拧紧螺栓,夹紧的地根导线即可成束状,将拉环锚固定后,便可拉紧固定, 得到较大的握着力。 JNS-2A 系列四芯集束型耐张线夹
第3章 耐张线夹
耐张线夹 产品图例
耐张线夹tension clamp,strain clamp,dead-end clamp
用于固定导线,以承受导线张力,并 将导线挂至耐张串组或杆塔上的金具 耐张线夹用于转角、接续,及终端的 连接。螺旋铝包钢线具有极强的耐张强度, 无集中应力,对光缆起到保护和辅助减振 的作用。整套光缆耐张金具包括:耐张预 绞丝、配套连接金具。线夹握力不小于光 缆额定抗拉强度的95%安装方便、快捷, 降低了施工成本。适用于档距≤100米,线 路转角<25°的ADSS光缆线路。
适用于10kv及以下架空线路中,在耐张杆

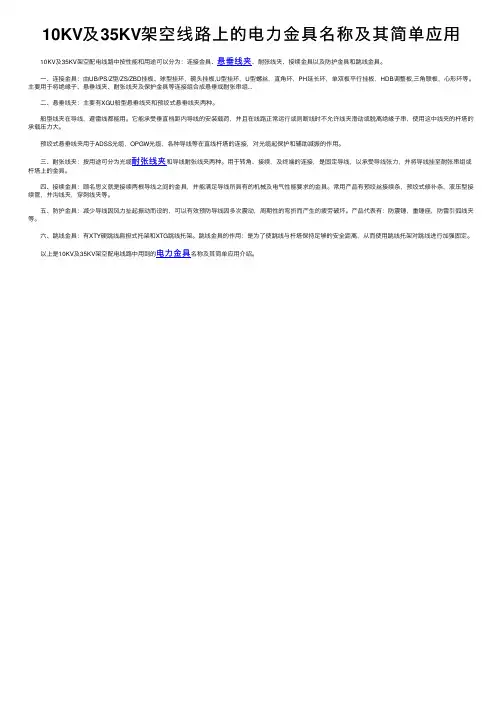

10KV及35KV架空线路上的电力金具名称及其简单应用
10KV及35KV架空线路上的电⼒⾦具名称及其简单应⽤ 10KV及35KV架空配电线路中按性能和⽤途可以分为:连接⾦具、悬垂线夹、耐张线夹、接续⾦具以及防护⾦具和跳线⾦具。
⼀、连接⾦具:由UB/PS/Z型/ZS/ZBD挂板、球型挂环,碗头挂板,U型挂环,U型螺丝,直⾓环,PH延长环,单双板平⾏挂板,HDB调整板,三⾓联板,⼼形环等。
主要⽤于将绝缘⼦、悬垂线夹、耐张线夹及保护⾦具等连接组合成悬垂或耐张串组... ⼆、悬垂线夹:主要有XGU船型悬垂线夹和预绞式悬垂线夹两种。
船型线夹在导线,避雷线都能⽤。
它能承受垂直档距内导线的安装载荷,并且在线路正常运⾏或则断线时不允许线夹滑动或脱离绝缘⼦串,使⽤这中线夹的杆塔的承载压⼒⼤。
预绞式悬垂线夹⽤于ADSS光缆,OPGW光缆,各种导线等在直线杆塔的连接,对光缆起保护和辅助减振的作⽤。
三、耐张线夹:按⽤途可分为光缆耐张线夹和导线耐张线夹两种。
⽤于转⾓、接续,及终端的连接,是固定导线,以承受导线张⼒,并将导线挂⾄耐张串组或杆塔上的⾦具。
四、接续⾦具:顾名思义就是接续两根导线之间的⾦具,并能满⾜导线所具有的机械及电⽓性能要求的⾦具。
常⽤产品有预绞丝接续条,预绞式修补条,液压型接续管,并沟线夹,穿刺线夹等。
五、防护⾦具:减少导线因风⼒扯起振动⽽设的,可以有效预防导线因多次震动,周期性的弯折⽽产⽣的疲劳破坏。
产品代表有:防震锤,重锤座,防雷引弧线夹等。
六、跳线⾦具:有XTY硬跳线扁担式托架和XTG跳线托架。
跳线⾦具的作⽤:是为了使跳线与杆塔保持⾜够的安全距离,从⽽使⽤跳线托架对跳线进⾏加强固定。
以上是10KV及35KV架空配电线路中⽤到的电⼒⾦具名称及其简单应⽤介绍。
第三章-耐张线夹
1.倒装式螺栓型耐张线夹 倒装式螺栓型耐张线夹线夹本体和压板用可锻铸铁制造。 用途:适用于安装小截面铝绞线及钢芯铝绞线。 倒装式螺栓型耐张线夹的实物图如图3-19,结构尺寸图 如图3-20及表4--1
用于固定导线的端头,并承受导线的张力(破坏 强度不低于导线计算拉断力的90%)的线夹。 2)导线用非承力耐张线夹: 主要以连通电流为目的的接头(以下称线夹)。 包括T型线夹,各种接线端子,设备线夹, 并沟线夹等。 4.线夹根据其结构安装特性: 架空线路用预绞式耐张线夹。
耐张线夹型号的含义介绍如图3-18
3.9
120
5.6
120
9.1
3、冲压耐张线夹 冲压式耐张线夹以钢板冲压制造而成,其U型螺栓向上 安装,适用于安装小截面的铝合金绞线及钢芯铝绞线。 冲压耐张线夹结构尺寸图如图3-24及表3-3
型号
NLD—1 NLD—2 NLD—3 NLD—4
使用导线 直径范围 (mm) 5.6~10.0 10.1~14.0 14.1~18.0 18.1~23.0
图3-19 倒装式螺栓型耐张线夹的实物图 图3-20 倒装式螺栓型耐张线夹的结构图
型号 NLD—1
使用导线 直径范围 (mm)
5.0~10.0
表4-1
主 要 尺 寸(mm)
D C L1
L2
R
16 18 150 120 6.5
螺栓 数 量 直 径(mm)
破坏荷重不小于 (kN)
重量 (kg)
2
10KV电力线路金具-耐张线夹是什么
10KV电力线路金具-耐张线夹是什么
电力金具-耐张线夹是什么?这里咱们先来说一下螺栓型耐张线夹(NLD-1),它是由钢制件表面经过热镀锌处理的电力铁附件。
螺栓型耐张线夹主要应用于10kV及以下架空线路中,由线夹本体压板,U形丝,闭口销等部件组成。
螺栓型耐张线夹的作用原理:固定导线是借U型螺丝的垂直压力与线夹的波浪形线槽所产生的摩擦力,现行标准的倒装式耐张线夹更是充分利用线夹弯曲部分产生的摩擦力,来提高对线夹的握力,从而减少螺栓的数量,安装更简便。
螺栓型耐张线夹的安装方法:
螺栓型耐张线夹通常应用于小截面的铝绞线、铜绞线或钢芯铝绞线等架空线的施工中。
线夹安装时,常见有以下两种处理方式,一,导线上缠金属带(金属带应与导线材质相同),二,制造时就在线夹的线槽内与压板上衬以垫片。
注,安装铝绞线与钢芯铝绞线时需要缠以1*10的铝包带。
工具选择:耐张线夹安装时最好选用测力扳手,以使得每个螺栓可以受力均匀,同时尽可能的在地面上或者特制的操作台上进行,以确保线夹对导线有足够的握力。
线路金具
========================================================================================================================================================================
分接开关是用于改变变压器一次绕组抽头,借以改变变压比,调整二次电压的专用开关。分接开关分为有载调压和无载调压两种,用户电力变压器一般都是无载调压分接开关。
分接开关有Ⅰ、Ⅱ、Ⅲ三档位置,相应的变压比分别为10.5/0.4、10/0.4、9.5/0.4分别适用干电压偏高、电压适中、电压偏低的情况。当分接开关在Ⅱ档(10/0.4)位置时,如二次电压偏高,应往上调到Ⅰ档(10.5/0.4)位置,如二次电压偏低,则应往下调到Ⅲ档(9.5/0.4)位置。
楔型线夹:用来安装钢绞线,紧固架空地线及拉线杆塔的拉线。它利用楔的劈力作用,使钢绞线锁紧在线夹内。
(2)连接金具类:连接金具是用来将绝缘子串与杆塔之间,线夹与绝缘子串之间,架空地线线夹与杆塔之间进行连接的金具。常用的连接金具有:球头挂环、碗头挂板、U型挂环、直角挂板等。
(3)接续金具类:用于导线的接续及架空地线的接续,耐张杆塔跳线的接续。定型的接续金具有:钳压接续金具、液压接续金具、螺栓接续金具、爆压接续金具。
(4)防护金具类:用于防护导线,架空地线振动的防震锤、护线条、阻尼线;用于抑制次档距振动的间隔棒;用于防护绝缘子串产生电晕的屏蔽环及均压环等。
(5)拉线金具类:用于调整和稳固杆塔拉线的金具有:Байду номын сангаас调式UT型线夹;钢线卡子、及双拉线联板等。
配电线路金具
金具——接续金具
金具——接续金具
接续金具定义:用于导线及避雷线的接续,并能满 足机械、电气性能要求的金属管件。
接续金具作用: 用于架空电力线路的导线及避雷线的两终端承受导 线及避雷线全部张力的接续和不承受全部张力的接 续;也用于导线及避雷线断股的补修。
补修管定义:补修导线表面损伤用的金属管件, 如补修管 等。
金具——接续金具
并沟线夹 适用于线路为铝绞线 接户线为小截面铜绞线
金具——接续金具
接户线过度线夹
适用于线路为铝绞线 接户线为小截面铜绞线
金具——接续金具
IPC绝缘穿刺线夹 安装过程介绍:不需剥去电缆的绝缘皮即可做电缆分支,
接头完全绝缘。不需截断主电缆,可在电缆任意位置做分支。 安装简便可靠,只需用套筒扳手
金具——线夹类
悬垂线夹:把导线悬挂、固定在直线杆 悬式绝缘子串上
金具——线夹类
耐张线夹:把导线固定在耐张、转角、终端杆的悬式绝缘子上 1.楔型耐张线夹
原 理:利用楔的劈力作用,使钢绞线锁紧在线夹内。 材 料:可锻铸铁铸造 适用范围:避雷线、拉线用
金具——线夹类
开口楔型耐张线夹
金具——线夹类
2.螺栓型耐张线夹
球头挂环
金具——连接金具
平行挂板
金具——连接金具
Z型直角挂板
金具——连接金具
碗头挂板
金具——连接金具
作用:用于耐张线夹、悬式绝缘子(槽型和球窝型)、横担 等之间的连接。
金具——连接金具
作用:用于耐张线夹、悬式绝缘子(槽型和球窝型)、横担 等之间的连接。
金具——连接金具
作用:用于耐张线夹、悬式绝缘子(槽型和球窝型)、横担 等之间的连接。
接续管 压接工具
金具识别
连接金具
U形环 型号主要有U-7、U-7L型两种。
U表示U形挂环 “7”表示破坏荷重为70kN “L”表示延长型。 U形挂环可以单独使用,也可以几个 组装使用。
精品课件
连接金具
球头挂环 型号主要有Q-7、QP-7型两种。
Q表示圆形连接球头挂环 QP表示螺栓平面接触连接的球头挂环 “7”表示破坏荷重为70kN
线路金具的概念
线路金具就是用于架空 电力线路将绝缘子和导 线悬挂、拉紧在杆塔上 ,用于导线、避雷线的 接续和防震,用于拉线 的紧固、调整等。
精品课件
线路金具的命名方法
附加字母
主参数 第二、第三位字母
精品课件
首位字母
线路金具的分类
按性能和用途分类: 一般分为悬垂线夹、耐张线夹、连接金具、接续金具、保护
NLD -1 、2 、3 、4型 其字母的含义为: N-耐张 D-倒装 L-螺栓 数字表示线夹的组合编号
精品课件
NLD可锻铸铁耐张线夹
精品课件
精品课件
NLL系列输电用螺栓型铝合金耐张线 夹
精品课件
精品课件
连接金具
用于将悬式绝缘子组装成串,并将绝缘子串连接,悬挂在杆塔 横担上。 基本可分为 “三环”:U形环、球头挂环、延长环 “三板”:碗头挂板、直角挂板、联板
精品课件
连接金具
延长环 型号主要有PH-7型。
P表示平型 H表示挂环 “7”表示破坏荷重为70kN
精品课件
连接金具
碗头挂板 型号主要有W-7A、W-7B、WS-7型。
W表示碗头挂板 S表示双联 A表示短型 B表示长型 “7”表示破坏荷重为70kN
精品课件
连接金具
直角挂板 型号主要有Z-7、ZS-7型两种。
线路金具及用途
四、接续金具:用于架空线路导线及避雷线 终端的接续、非直线杆塔跳线的接续及导线 的补修等。
五、防护金具:改善或保护导线以及绝缘子 金具串的机械与电气工作条件的金具。
六、拉线金具:由杆塔至地锚之间连接、固定、 调整和保护拉线的金属器件,用于拉线的连接 和承受拉力之用。
线路金具及用途
金具的基本概括:
金具种类繁多,用途各异,例如,安装导线用的各 种线夹,组成绝缘子串的各种挂环,连接导线的各种 压接管、补修管,分裂导线上的各种类型的间隔棒等, 此外还有杆塔用的各类拉线金具,以及用作保护导线 的大小有关,须互相配合。
它关系着导线或杆塔的安全,即使一只损坏,也可 能造成线路故障。因此,金具的质量、正确使用和安 装,对线路的安全送电有一定影响。
线路金具按用途分为如下六类:
一、悬垂线夹:在直线杆塔上悬挂架空线的 金具。起到悬挂和一定的紧握作用,再经其他 金具及绝缘子与杆塔的横担或地线支架相连。
二、耐张线夹:在一个线路耐张段的两端固定 架空线பைடு நூலகம்金具。主要用在耐张、转角、终端杆 塔的绝缘子串上。
三、联接金具:将悬式绝缘子组装成串,并 将一串或数串绝缘子串连接,悬挂在杆塔横 担上。
GYPD00101004配电线路常用金具
模块4配电线路常用金具(GYPD00101004)【模块描述】本模块包括金具的类型、型号和特点。
通过学习,掌握金具的型号和适用。
【正文】一、常用金具的类型在架空配电线路中,用于连接、紧固导线的金属器具,具备导电、承载、固定的金属构件,统称为金具。
金具按其性能和用途可分为:悬吊金具(悬垂线夹)、耐张金具(耐张线夹)、接触金具(设备线夹)、接续金具、防护金具和连接金具等。
1.线夹类金具(1)悬吊金具(悬垂线夹)。
悬吊金具的用途是把导线悬挂、固定在直线杆悬式绝缘子串上,其型号为XGU 型,如图GYPD00101004-1所示。
其外挂板采用热镀锌钢板或不锈钢板制造。
(2)耐张金具(耐张线夹)。
耐张金具的用途是把导线固定在耐张、转角、终端杆的悬式绝缘子串上,按其结构和安装条件可GYPD00101004T悬垂线夹图分为楔型、螺栓型、预绞丝(无螺栓)型等。
1)开口楔型耐张金具,安装导线时较为便利,适用于绝缘线剥除绝缘层后安装(可防止雷击断线),并外加绝缘罩,见图GYPD00101004-2。
用于铜绞线、或绝缘铜绞线时,线夹一般采用可锻铸铁,楔子采用黄铜制造;用于铝绞线或绝缘铝绞线时,线夹及楔子采用高强度铝合金制造。
2)螺栓型耐张金具的本体和压板由可锻铸铁制造,见图GYPD00101004-3,由于其造价较低,被广泛应用,适用于线路终端或电流不流经线夹的场合。
螺栓型铝合金耐张线夹系采用高强度铝合金制造,具有节能效果,如图GYPD00101004-4所示。
3)预绞式耐张金具,如图GYPD00101004-5所示。
其结构为预绞丝双腿绞合形成空管,折弯部预成型绞环。
预绞丝缠绕在导线上,借助于材料的弹性及收紧力,越拽越紧,不产生滑移。
绞环套在心形环上,与悬式绝缘子连接。
一般预绞式耐张线夹的旋向与绞线的旋向一致,为右旋,为增大摩擦力一般粘有石英砂。
用于10kV绝缘导线的预绞式耐张线夹,采用镀锌钢丝制成,可直接安装在绝缘导线外绝缘层上;用于铝绞线的预绞式耐张线夹,采用高强度铝合金单丝导线加工而成;用于钢绞线拉线的预绞式耐张线夹,采用镀锌钢丝制成;预绞式耐张线夹配套心形环,见图GYPD00101004-6,适用于槽型悬式绝缘子或拉线棒。
4-耐张线夹
表4-2
图4.8 冲压式螺栓型耐张线夹结构示意图
15
(3)铝合金螺栓型耐张线夹(NLL- ××(开档尺寸)型) 该线夹高强度铝合金铸造而成,具有强度高、抗腐蚀能性, 并具有节能效果。线夹的形状及规范见图4.9及表4-3。
图4.9 铝合金螺栓型耐张线夹结构示意图
16
表4-3
17
二、压缩型耐张线夹(NY型) --用压缩方法(液压或爆压)接续导线或地线的耐张线夹。 1、压缩型耐张线夹的基本结构及特点
部分产生的摩擦力,从而减轻了U形螺丝的承载应力,提高了线 夹的握力,减少了螺栓数量。
适用于安装中小截面铝绞线、铜绞线及钢芯铝绞线。线夹 的形状及规范见图4.3及表4-1。
图4.3 倒装式螺栓型耐张线夹结构示意图
11
表4-1
线夹本体
联接板
图4.4 倒装式螺栓型耐张线夹组装示意图 12
倒装式耐张 线夹
7
4-2 耐张线夹的类型、结构及应用
耐张线夹的类型
8
一、螺栓型耐张线夹(NL型)
--其是借U形螺丝的垂直压力与线夹的波浪形线槽所产生的摩 擦效应来固定导线的。
1、螺栓型耐张线夹的类别
其包括:倒装式、冲压式、铝合金式等型式,见图4.2所示。 此类线夹与导线的安装方式有两种:
①在被安装的导线上缠以与导线相同材料制造的金属带; ②制造时就在线夹的线槽内及压板上衬以垫片。通常安装铝绞 线及钢芯铝绞线时缠绕1×10mm的铝包带。 安装螺栓型耐张线夹时最好采用测力矩扳手,将螺栓均匀地拧 紧,而且尽可能在地面上或特制的操作台(栏)上进行,以确保线 夹对导线有足够的握力。
图4.5 倒装式螺栓型耐张线夹现场安装示意图
13
倒装式螺栓型耐张线夹的受力侧(即档距侧)没有U形 螺栓固定,所有U形螺栓均装在跳线侧。安装这种线夹不能 反装,否则会降低线夹的机械强度,甚至造成断裂事故。 线夹的正确安装方式见图4.6,线夹的不正确安装方式见图 4.7.
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
《110kV ~ 750kV 架空输电线路施工及验收规范》 GB 50233-2014 8.6 附件安 装
8.6.2 金具的镀锌层有局部碰损剥落或缺锌,应除锈后补刷防锈漆。 8.6.7 绝缘子串、导线及架空地线上的各种金具上的螺栓、穿钉及弹簧销子除有固定的穿向 外,其余穿向应统一,并应符合下列规定:
《架空线路用预绞式金具技术条件》DL/T 763-2013
6.1.3 预绞丝外观: a)预绞丝的端头一般为圆台或半球形。若有防电晕要求,预绞丝的端头宜为鸭嘴形。 b) 预绞丝表面应光洁,无裂纹、折叠和结疤等缺陷。 6.1.4 预绞丝螺旋方向:预绞式金具外层预绞丝应与绞线的外层旋向一致,一般为右旋。 OPGW 用耐张线夹内层绞预绞丝的旋向应与 OPGW 外层旋向相反。
《架空输电线路运行规程》 DL/T 741-2010
5.4.1 金具本体不应出现变形、锈蚀、烧伤、裂纹,连接处转动应灵活,强度不应低 于原值的80%。
5.4.2 防振锤、防振阻尼线、间隔棒等金具不应发生位移、变形、疲劳。 5.4.3 屏蔽环、均压环不应出现松动、变形,盒不应松动、漏水。 5.4.5 OPGW 预绞丝线夹不应出现疲劳断脱或滑移。 5.4.6 接续金具不应出现下列任一情况: a)外观鼓包、裂纹、烧伤、滑移或出口处断股,弯曲度不符合有关规程要求; b)温度高于相邻导线温度10℃,跳线联板温度高于相邻导线温度10℃; c)过热变色或连接螺栓松动; d)金具内部严重烧伤、断股或压接不实(有抽头或位移); e)并沟线夹、跳线引流板螺栓扭矩值未达到相应规格螺栓拧紧力矩。
螺栓直径 8
10
12
14
16
18
20
mm
拧紧力矩 9~11 18~23 32~40 50 80~ 115~140
105
N·m
100
6.2.3 设备巡视检查的内容可参照表 5 执行。
巡视对象
表 5 架空输电线路巡视检查主要内容表 检查线路本体和附属设施有无以下缺陷、变化或情况
线夹断裂、裂纹、磨损、销钉脱落或严重锈蚀;均压环、屏蔽环烧伤、 螺栓松动;防振锤跑位、脱落、严重锈蚀、阻尼线变形、烧伤;间隔 棒 线路本体 线路金具 松脱、变形或离位;各种连板、连接环、调整板损伤、裂纹等
2 单相双悬垂串上的弹簧销子应对向穿入,螺栓及穿钉的穿向应符合本规范第 8.6.7 条第 1 款的要求。
3 耐张串上的弹簧销子、螺栓及穿钉应一律由上向下穿;当使用 W 型弹簧销子时,绝 缘 子大口应一律向上;当使用 R 型弹簧销子时,绝缘子大口应一律向下,特殊情况两边线可 由 内向外,中线可由左向右穿入;
4 分裂导线上的穿钉、螺栓应一律由线束外侧向内穿; 5 当穿入方向与当地运行单位要求不一致时,应在架线前明确规定。 8.6.8 金具上所用的闭口销的直径应与孔径相配合,且弹力适度。开口销和闭口销不应有折 断和裂纹等现象,当采用开口销时应对称开口,开口角度不宜小于 60°,不得用线材和其 他 材料代替开口销和闭口销。
线路巡视常见金具认知(三)
——耐张线夹 用于固定导线,以承受导线张力,并将导线挂至耐张串组或杆塔上的金具 一、基本介绍:耐张线夹用来将导线或避雷线固定在非直线杆塔耐张绝缘子串,起锚作用,
亦用来固定拉线杆塔的拉线。耐张线夹按结构和安装条件的不同,大致上可分为两类。 第一类:耐张线夹要承受导线或避雷线的全部拉力,线夹握力不小于被安装导线或避雷线额 定抗拉力的百分之九十,但不作为导电体。这类线夹在导线安装后还可以拆下,另行使用。 该类线夹有螺栓型耐张线夹和楔型耐张线夹等。 第二类:耐张线夹除承受导线或避雷线的全部拉力外,又作为导电体。因此这类线夹一旦安 装后,就不能再行拆卸,又称为死线夹。由于是导电体,线夹的安装必须遵守有关安装操作 规程的规定认真进行。 二、耐张线夹分类: 1、压缩型耐张线夹: 1).导线用液压型耐张线夹 A.示例图纸:
红外测试应在线路负荷较大时抽测,根据测温结 果 确定是否进行测试
外观难以看到的部位,应打开螺栓、垫圈检查或
用仪器检查。如果开展线路远红外测温工作,则
金具锈蚀、磨损、裂纹、每次检修时 每年进行一次测温,根据测温结果确定是否进行
变形检查
测试
间隔棒(器)检查
每次检修时 投运 1 年后紧固 1 次,以后进行抽查
B.实物图:
2).导线用爆压型耐张线夹 A.示例图纸:
B.实物图:
3).导线用液压型耐张线夹 A.示例图纸: B.实物图:
2、螺栓型耐张线夹: A.示例图纸:
B.实物图:
3、螺栓型耐张线夹: A.示例图纸:
B.实物图:
4、预绞式耐张线夹: A.示例图纸: B.实物图:
三、耐张线夹相关规程、规范及技术要求:
7.4 检测项目与周期规定见表 7
表 7 检测项目与周期 项目
导流金具的测试:
周期年 必要时
(1) 直线接续金具
备注
接续管采用望远镜观察接续管口导线有否断股、 灯笼泡或最大张力后导线拔出移位现象;
(2) 不同金属接续金具
必要时 金 (3) 并沟线夹、跳线连接 具 板、压接式耐张线夹
每次检修
每次线路检修测试连接金具螺栓扭矩值应符合标 准;
《耐张线夹》 DL/T 757-2009
