导线截面积与电流的关系
导线面积与电流的关系
使用的影响并不大。
当然,若能胸中有数,在选择导线截面时,25 的不让它满到100 安,35 的则可以略为超过105 安便更准确了。
同样,2.5平方毫米的导线位置在五倍的最始(左)端, 实际便不止五倍〈最大可达20 安以上),不过为了减少导线内
对于铜导线的载流量，口诀指出,铜线升级算。
即将铜导线的截面按截面排列顺序提升一级,再按相应的铝线条件计算。
【例一】35 平方的裸铜线25 度,升级为50 平方毫米,再按50 平方毫米裸铝线,25 度计算为225 安（50 × 3 × 1.5）
【例二】16 平方毫米铜绝缘线25 度,按25 平方毫米铝绝缘的相同条件,计算为100 安(25 × 4）
【例三】95 平方毫米铜绝缘线25 度,穿管,按120 平方毫米铝绝缘线的相同条件,计算为192 安(120 ×2 × 0.8)。
导线截面积和额定电流
导线截面积和额定电流电流与导线横截面积成正比的关系,导线横截面积越大,允许通过的电流越大、同时,和导线电阻率有关,电阻率越大,允许通过的电流越小,即和导体的材质有关、具体能通过多大的电流,一般<<电工手册>>中都可查到、运算的公式是:允许通过的电流=(电压*导线横截面积)/(导线电阻率*导线的长度)电缆选择的原则是【简单算法】XXXXX：10mm2（含10mm2）以下的线以导线截面积乘以5就是该截面积导线的载流量相应的截面积100mm2以上乘以乘以216mm2、25mm2乘以435mm2、50mm2乘以370mm2、95mm2乘以2、5如果导线穿管乘以系数0、8（穿管导线总截面积不超过管截面积的百分之四）高温场所使用乘以系数0、9（85摄氏度以内）裸线（如架空裸线）截面积乘以相应倍率后再乘以2（如16mm2导线：16*4*2）以上是按铝线截面积计算铜线升级算是指1、5mm2铜线载流量等于2、5mm2铝线载流量，依次类推。
赞同3|评论全文结束》》-08-0313:56likecesec| 二级根据导体电阻公式，电阻Ω=ρL／S。
其中ρ为导体导电率、L为导体长度、S为导体截面积。
根据公式可以看出L一定时，导线截面积越大，导体电阻就越小，就越能传输大电流，即大电流在导线截面积越大的导体上产生的损耗就越小，相应的提高了电流的传输效率。
赞同0|评论全文结束》》-11-0123:31taatab| 四级铜芯电线的载流量没有计算公式，根据电流大小选择铝芯、铜芯的截面积，有经验数据供你选择参考：对于1、5、2、5、4、6、10mm2的导线可将其截面积数乘以5倍就是其允许载流量（安培）。
对于16、25mm2的导线可将其截面积数乘以4倍。
对于35、50mm2的导线可将其截面积数乘以3倍。
对于70、95mm2 的导线可将其截面积数乘以2、5倍。
对于120、150、185mm2的导线可将其截面积数乘以2倍。
电线电缆的横截面积与载流量的关系
电线电缆的横截面积与载流量的关系导线截面积与电流的关系中：一般铜线安全计算方法为：2.5平方毫米铜电源线的安全载流量--28A。
4平方毫米铜电源线的安全载流量--35A 。
6平方毫米铜电源线的安全载流量--48A 。
10平方毫米铜电源线的安全载流量--65A。
16平方毫米铜电源线的安全载流量--91A 。
25平方毫米铜电源线的安全载流量--120A。
铝芯线，线径要取铜线的1.5-2倍。
铜线电流小于28A，按每平方毫米10A来取肯定安全。
铜线电流大于120A，则按每平方毫米5A来取。
导线的阻抗与其长度成正比，与其线径成反比。
使用电源时，应注意输入与输出导线的线材与线径问题。
以防止电流过大使导线过热而造成事故。
导体线径一般按如下公式计算：铜线：S= IL / 54.4*U`铝线：S= IL / 34*U`上式中：I——导线中通过的最大电流(A)L——导线的长度(M)U`——充许的电源降(V)S——导线的截面积(MM2)一、一般来讲铜导线载流量导线的安全载流量是根据所允许的线芯最高温度、冷却条件、敷设条件来确定的。
平常铜导线安全载流量是5~8A/mm2，铝导线的安全载流量是3~5A/mm2。
如：2.5 mm2 BVV铜导线安全载流量的推荐值为2.5×8A/mm2=20A 4 mm2 BVV 铜导线安全载流量的推荐值为4×8A/mm2=32A二、计算铜导线截面积利用铜导线的安全载流量的推荐值5~8A/mm2，计算出所选取铜导线截面积S的上下范围：S=< I /(5~8)>=0.125 I ~0.2 I(mm2) S-----铜导线截面积(mm2) I-----负载电流(A)三、功率计算一般负载分为两种，一种式电阻性负载，一种是电感性负载。
对于电阻性负载的计算公式：P=UI 对于日光灯负载的计算公式：P=UIcosф，其中日光灯负载的功率因数cosф=0.5。
不同电感性负载功率因数不同，统一计算家用电器时可将功率因数cosф取0.8。
导线面积与电流的关系
安。
但实际不到四倍(按手册为97 安)。
而35则相反,按口诀是三倍,即105安,实际是117安。
不过这对使用的影响并不大。
当然,若能胸中有数,在选择导线截面时,25 的不让它满到100 安,35 的则可以略为超过105 安便更准确了。
同样,2.5平方毫米的导线位置在五倍的最始(左)端, 实际便不止五倍〈最大可达20 安以上),不过为了减少导线内
对于铜导线的载流量，口诀指出,铜线升级算。
即将铜导线的截面按截面排列顺序提升一级,再按相应的铝线条件计算。
【例一】35 平方的裸铜线25 度,升级为50 平方毫米,再按50 平方毫米裸铝线,25 度计算为225 安（50 × 3 × 1.5）
【例二】16 平方毫米铜绝缘线25 度,按25 平方毫米铝绝缘的相同条件,计算为100 安(25 × 4）
【例三】95 平方毫米铜绝缘线25 度,穿管,按120 平方毫米铝绝缘线的相同条件,计算为192 安(120 × 2 × 0.8)。
Welcome To Download !!!
欢迎您的下载，资料仅供参考！。

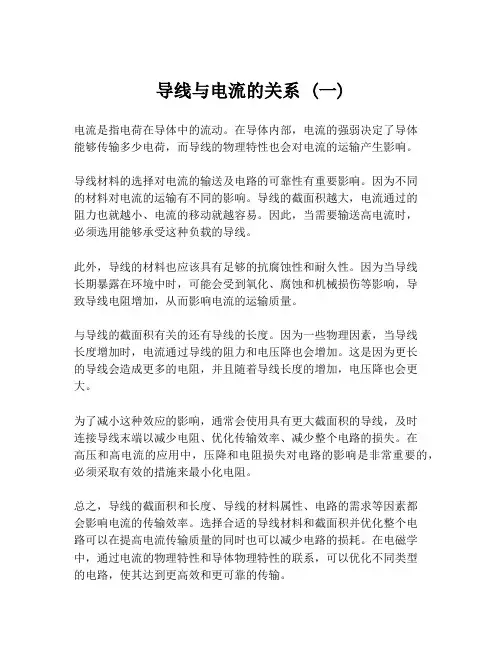

导线与电流的关系 (一)
导线与电流的关系 (一)
电流是指电荷在导体中的流动。
在导体内部，电流的强弱决定了导体
能够传输多少电荷，而导线的物理特性也会对电流的运输产生影响。
导线材料的选择对电流的输送及电路的可靠性有重要影响。
因为不同
的材料对电流的运输有不同的影响。
导线的截面积越大，电流通过的
阻力也就越小、电流的移动就越容易。
因此，当需要输送高电流时，
必须选用能够承受这种负载的导线。
此外，导线的材料也应该具有足够的抗腐蚀性和耐久性。
因为当导线
长期暴露在环境中时，可能会受到氧化、腐蚀和机械损伤等影响，导
致导线电阻增加，从而影响电流的运输质量。
与导线的截面积有关的还有导线的长度。
因为一些物理因素，当导线
长度增加时，电流通过导线的阻力和电压降也会增加。
这是因为更长
的导线会造成更多的电阻，并且随着导线长度的增加，电压降也会更大。
为了减小这种效应的影响，通常会使用具有更大截面积的导线，及时
连接导线末端以减少电阻、优化传输效率、减少整个电路的损失。
在
高压和高电流的应用中，压降和电阻损失对电路的影响是非常重要的，必须采取有效的措施来最小化电阻。
总之，导线的截面积和长度、导线的材料属性、电路的需求等因素都
会影响电流的传输效率。
选择合适的导线材料和截面积并优化整个电
路可以在提高电流传输质量的同时也可以减少电路的损耗。
在电磁学中，通过电流的物理特性和导体物理特性的联系，可以优化不同类型
的电路，使其达到更高效和更可靠的传输。

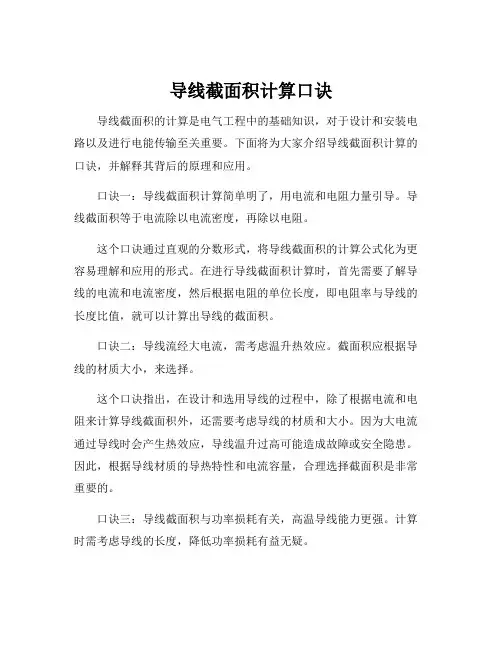

导线截面积计算口诀
导线截面积计算口诀
导线截面积的计算是电气工程中的基础知识，对于设计和安装电路以及进行电能传输至关重要。
下面将为大家介绍导线截面积计算的口诀，并解释其背后的原理和应用。
口诀一：导线截面积计算简单明了，用电流和电阻力量引导。
导线截面积等于电流除以电流密度，再除以电阻。
这个口诀通过直观的分数形式，将导线截面积的计算公式化为更容易理解和应用的形式。
在进行导线截面积计算时，首先需要了解导线的电流和电流密度，然后根据电阻的单位长度，即电阻率与导线的长度比值，就可以计算出导线的截面积。
口诀二：导线流经大电流，需考虑温升热效应。
截面积应根据导线的材质大小，来选择。
这个口诀指出，在设计和选用导线的过程中，除了根据电流和电阻来计算导线截面积外，还需要考虑导线的材质和大小。
因为大电流通过导线时会产生热效应，导线温升过高可能造成故障或安全隐患。
因此，根据导线材质的导热特性和电流容量，合理选择截面积是非常重要的。
口诀三：导线截面积与功率损耗有关，高温导线能力更强。
计算时需考虑导线的长度，降低功率损耗有益无疑。
这个口诀指出导线截面积的大小与功率损耗有关。
导线截面积越大，电流通过时的电阻越小，功率损耗也就越小。
而高温导线具有更高的电流容量，能承受更大的负荷，所以在计算导线截面积时需要充分考虑导线的长度和功率损耗，以降低电能传输过程中的能量损耗。
通过以上口诀，我们可以清晰地了解导线截面积计算的基本原理和应用方法，如何根据电流、电流密度、电阻率、导线长度以及导线材质等因素来合理选择导线的截面积。
这样做可以保证电能传输的效率和安全性，为电气工程的设计和施工提供指导意义。
导线截面积与电流的关系
楼主单相还是三相？？？200V还是380V？单相380V电流＝1000÷380＝2.63A三相380V电流＝1000÷（380×1.732）＝1.519A200V电流＝1000÷220=4.54A导线截面积与电流的关系一般铜线安全计算方法是：2.5平方毫米铜电源线的安全载流量－－28A。
4平方毫米铜电源线的安全载流量－－35A 。
6平方毫米铜电源线的安全载流量－－48A 。
10平方毫米铜电源线的安全载流量－－65A。
16平方毫米铜电源线的安全载流量－－91A 。
25平方毫米铜电源线的安全载流量－－120A。
如果是铝线，线径要取铜线的1.5-2倍。
如果铜线电流小于28A，按每平方毫米10A来取肯定安全。
如果铜线电流大于120A，按每平方毫米5A来取。
导线的截面积所能正常通过的电流可根据其所需要导通的电流总数进行选择，一般可按照如下顺口溜进行确定：十下五,百上二, 二五三五四三界,柒拾玖五两倍半,铜线升级算.给你解释一下,就是10平方一下的铝线,平方毫米数乘以5就可以了,要是铜线呢,就升一个档,比如2.5平方的铜线,就按4平方计算.一百以上的都是截面积乘以2, 二十五平方以下的乘以4, 三十五平方以上的乘以3, 柒拾和95平方都乘以2.5,这么几句口诀应该很好记吧,说明:只能作为估算,不是很准确。
另外如果按室内记住电线6平方毫米以下的铜线，每平方电流不超过10A 就是安全的，从这个角度讲，你可以选择1.5平方的铜线或2.5平方的铝线。
10米内，导线电流密度6A/平方毫米比较合适，10-50米，3A/平方毫米,50-200米，2A/平方毫米，500米以上要小于1A/平方毫米。
从这个角度，如果不是很远的情况下，你可以选择4平方铜线或者6平方铝线。
如果真是距离150米供电（不说是不是高楼），一定采用4平方的铜线。
导线的阻抗与其长度成正比，与其线径成反比。
请在使用电源时，特别注意输入与输出导线的线材与线径问题。
导线截面积与电流的换算关系及快速计算方法
铝芯绝缘导线载流量与截面的倍数关系
导线截面(mm 2 ) 1 1．5 2．5 4 6 10 16 25 35 50 70 95 120
载流是截面倍数 9 8 7 6 5 4 3．5 3 2．5
载流量(A) 9 14 23 32 48 60 90 100 123 150 210 238 300
导线的截面积与通过的电流
导线的截面积与通过的电流导线的截面积所能正常通过的电流可根据其所需要导通的电流总数进行选择，一般可按照如下顺口溜进行确定：十下五,百上二, 二五三五四三界,柒拾玖五两倍半,铜线升级算.给你解释一下,就是10平方一下的铝线,平方毫米数乘以5就可以了,要是铜线呢,就升一个档,比如2.5平方的铜线,就按4平方计算.一百以上的都是截面积乘以2, 二十五平方以下的乘以4, 三十五平方以上的乘以3, 柒拾和95平方都乘以2.5,这么几句口诀应该很好记吧, 说明:只能作为估算,不是很准确。
另外如果按室内记住电线6平方毫米以下的铜线，每平方电流不超过10A就是安全的，从这个角度讲，你可以选择1.5平方的铜线或2.5平方的铝线。
10米内，导线电流密度6A/平方毫米比较合适，10-50米，3A/平方毫米,50-200米，2A/平方毫米，500米以上要小于1A/平方毫米。
从这个角度，如果不是很远的情况下，你可以选择4平方铜线或者6平方铝线。
如果真是距离150米供电（不说是不是高楼），一定采用4平方的铜线。
导线的阻抗与其长度成正比，与其线径成反比。
请在使用电源时，特别注意输入与输出导线的线材与线径问题。
以防止电流过大使导线过热而造成事故。
导线线径一般按如下公式计算：铜线： S= IL / 54.4*U`铝线： S= IL / 34*U`式中：I——导线中通过的最大电流（A）L——导线的长度（M）U`——充许的电源降（V）S——导线的截面积（MM2）说明：1、U`电压降可由整个系统中所用的设备（如探测器）范围分给系统供电用的电源电压额定值综合起来考虑选用。
2、计算出来的截面积往上靠.绝缘导线载流量估算铝芯绝缘导线载流量与截面的倍数关系导线截面(mm 2 ) 1 1．5 2．5 4 6 1016 25 35 50 70 95 120载流是截面倍数 9 8 7 6 5 4 3．5 3 2．5载流量(A) 9 14 23 32 48 60 90 100 123 150 210 238 300估算口诀：二点五下乘以九，往上减一顺号走。
导线截面积和电流的关系
导线截面积和电流的关系导线截面积和电流的关系是电学中一个重要且基础的概念。
要理解这种关系，首先需要明白导线截面积是指导线剖面上所围成的面积，而电流则是电荷在导线中的流动。
导线截面积和电流之间的关系可以通过欧姆定律来描述。
欧姆定律是描述电流、电压和电阻之间关系的基本法则。
根据欧姆定律，当导线两端的电压保持不变时，导线中的电流与导线本身的电阻成正比。
换句话说，电流和电阻之间的比例是恒定的。
这个比例就是我们熟悉的“电阻”的概念。
而导线的电阻又取决于导线的截面积。
截面积较大的导线具有较低的电阻，因为它们提供了更多的路径供电荷流动。
这意味着相同大小的电流会导致较小的电压降。
相反，截面积较小的导线具有较高的电阻，因为它们提供的路径有限，使电荷的流动变得困难。
这会导致相同大小的电流产生较大的电压降。
在实际应用中，我们通常会根据特定的电流需求选择适合的导线截面积。
如果电流较大，我们会选择较大截面积的导线以减小电阻，降低电压降；而如果电流较小，较小截面积的导线则足以满足需求。
此外，需要注意的是，导线的材质对截面积与电流的关系也有影响。
同样大小的截面积，不同材料的导线具有不同的电阻特性。
导体材料的电导率不同，导致同样大小截面积的导线呈现出不同的电阻值。
因此，在选择导线时，除了考虑电流需求，还需要注意导线材料的电导率。
总的来说，导线截面积和电流之间的关系是欧姆定律的具体应用。
较大的截面积可以减小电阻，降低电压降；而较小的截面积会增加电阻，导致电压降升高。
在选用导线时，我们需要根据具体电流需求和导线材料的特性综合考虑，以确保电路的正常运行。
导体横截面积与电流之间的关系
导线截面积与电流的关系一般铜线安全计算方法是：2.5平方毫米铜电源线的安全载流量－－28A。
4平方毫米铜电源线的安全载流量－－35A 。
6平方毫米铜电源线的安全载流量－－48A 。
10平方毫米铜电源线的安全载流量－－65A。
16平方毫米铜电源线的安全载流量－－91A 。
25平方毫米铜电源线的安全载流量－－120A如果是铝线，线径要取铜线的1.5-2倍。
如果铜线电流小于28A，按每平方毫米10A来取肯定安全。
如果铜线电流大于120A，按每平方毫米5A来取。
导线的截面积所能正常通过的电流可根据其所需要导通的电流总数进行选择，一般可按照如下顺口溜进行确定：十下五,百上二, 二五三五四三界,柒拾玖五两倍半,铜线升级算.给你解释一下,就是10平方一下的铝线,平方毫米数乘以5就可以了,要是铜线呢,就升一个档,比如2.5平方的铜线,就按4平方计算.一百以上的都是截面积乘以2, 二十五平方以下的乘以4, 三十五平方以上的乘以3, 柒拾和95平方都乘以2.5,这么几句口诀应该很好记吧,说明:只能作为估算,不是很准确。
另外如果按室内记住电线6平方毫米以下的铜线，每平方电流不超过10A就是安全的，从这个角度讲，你可以选择1.5平方的铜线或2.5平方的铝线。
10米内，导线电流密度6A/平方毫米比较合适，10-50米，3A/平方毫米,50-200米，2A/平方毫米，500米以上要小于1A/平方毫米。
从这个角度，如果不是很远的情况下，你可以选择4平方铜线或者6平方铝线。
如果真是距离150米供电（不说是不是高楼），一定采用4平方的铜线。
绝缘导线载流量估算铝芯绝缘导线载流量与截面的倍数关系导线截面(mm 2 ) 1 1.5 2.546101625 35507095120载流是截面倍数9 8 7 6 5 4 3.5 3 2.5载流量(A) 9 14 23 32 48 60 90 100 123 150 210 238 300估算口诀：二点五下乘以九，往上减一顺号走。
电线截面积电流对照表及计算口诀
电线截面积电流对照表及计算口诀电线截面积（又称导线截面积）是指导线横截面的面积大小，通常以平方毫米（mm²）作为单位。
电线的截面积大小直接影响到它所能传输的电流量，因此了解电线截面积和电流的对照关系十分重要。
本文将介绍电线截面积电流对照表及计算口诀，为您提供便利。
一、电线截面积电流对照表下表是常见电线截面积与最大额定电流的对照表，供您参考：截面积（mm²）最大额定电流（A）0.5 40.75 61 101.5 162.5 254 326 4510 6316 9025 12535 15050 19070 24095 300120 380150 430185 500240 610请注意，上述数据仅作为参考值，实际使用时还需结合具体情况进行验证。
如果特殊情况，例如电线长时间处于高温环境中，需要降低电流负载以确保电线的安全使用。
二、计算口诀对于没有直接给出最大额定电流的电线，我们可以根据电线的截面积自行计算。
以下是一个简单的计算口诀：1. 首先，找到电线的截面积值（以mm²为单位）。
2. 然后，将截面积值除以10，得到结果A。
3. 最后，将结果A乘以5，得到最大额定电流值（以A为单位）。
例如，一根电线的截面积为2.5mm²，根据口诀进行计算：2.5 ÷ 10 = 0.250.25 × 5 = 1.25可以得出该电线的最大额定电流为1.25A。
通过以上口诀，可以简单快速地计算出不同截面积电线的最大额定电流，方便工程师和电工在设计和安装电线时的参考和决策。
总结：本文介绍了电线截面积电流对照表及计算口诀。
通过对截面积和电流之间的关系的了解和计算，可以更好地选择和应用合适的电线，保障电线系统的安全与稳定运行。
值得注意的是，对于特殊情况或对安全性要求较高的电线使用，建议咨询专业人士以获取更准确的数据和建议。
（正文结束）。
电线截面积与电流、负荷之间的关系
电线截面积与电流、负荷之间的关系下面就来详细看看1、1.5、2.5、4、6平方电线可以负荷多少瓦。
1平方线：横截面积是1平方毫米的电线如果我们按照公式：面积=半径²×3.14来推算那么1平方线=1.13mm左右一、1平方电线可以负荷多少瓦一个电工常用的“经验公式”：只要是铜芯电线，每平方毫米的截面积可以安全通过4--5A的额定电流；在220V单相电路中，每1KW的功率，其电流约为4.5A 左右；在380V三相平衡电路中，每1KW的功率，其电流约为2A左右。
上面的这些值，可用物理计算公式算下来的结果是很接近的，所以电工在工作中，为了不去记那些“繁琐”的计算公式，就记住这些就可以了。
那么根据这个算法就知道：每1平方毫米截面积的铜芯线，如果用于220V单相电路中，则可以安全承载1KW 的负载所通过的电流；如果用在三相平衡负载（比如电动机）电路中，则可以安全承载2.5KW负载所通过的电流。
二、1.5平方电线可以负荷多少瓦如果电源线是铜芯线，一是明线安装最大允许工作电流是20A，即4400瓦；二是暗装套钢管，电流是16A，功率为3520瓦；三是pvc管暗装，电流是14A，那么功率为3000瓦。
三、2.5平方电线可以负荷多少瓦2.5平方电线丞受倒多少千瓦电力，国标国标4706.1-1992/1998规定的电线负载电流值，铜芯电线2.5平方毫米16A～25A约5500瓦，铝芯电线2.5平方毫米13A～20A约4400瓦220VAC电压长时间不超过10A最标准绝大部分时间不超过15A算安全。
四、4平方电线可以负荷多少瓦单相电源1KW约是4.5A，8KW约是36A。
4平方电线（独根的塑铜线）载流量约是30A，小一些，换6平方线（单跑电源）.你的表和闸都必须换大的。
不用这么大功率吧，最小4KW，也可以的。
4平方电线丞受倒多少千瓦电力那要看你是家庭220v用电还是工厂380v的了要是220的4平方电线可以负荷6到8个千瓦。
导线截面积与电流的关系一般铜线安全计算方法
导线截面积与电流的关系一般铜线安全计算方法导线截面积与电流的关系一般铜线安全计算方法是：2.5平方毫米铜电源线的安全载流量－－28A。
4平方毫米铜电源线的安全载流量－－35A 。
6平方毫米铜电源线的安全载流量－－48A 。
10平方毫米铜电源线的安全载流量－－65A。
16平方毫米铜电源线的安全载流量－－91A 。
25平方毫米铜电源线的安全载流量－－120A。
如果是铝线，线径要取铜线的1.5-2倍。
如果铜线电流小于28A，按每平方毫米10A来取肯定安全。
如果铜线电流大于120A，按每平方毫米5A来取。
导线的截面积所能正常通过的电流可根据其所需要导通的电流总数进行选择，一般可按照如下顺口溜进行确定：十下五,百上二, 二五三五四三界,柒拾玖五两倍半,铜线升级算.给你解释一下,就是10平方一下的铝线,平方毫米数乘以5就可以了,要是铜线呢,就升一个档,比如2.5平方的铜线,就按4平方计算.一百以上的都是截面积乘以2, 二十五平方以下的乘以4, 三十五平方以上的乘以3, 柒拾和95平方都乘以2.5,这么几句口诀应该很好记吧,说明:只能作为估算,不是很准确。
另外如果按室内记住电线6平方毫米以下的铜线，每平方电流不超过10A就是安全的，从这个角度讲，你可以选择1.5平方的铜线或2.5平方的铝线。
10米内，导线电流密度6A/平方毫米比较合适，10-50米，3A/平方毫米,50-200米，2A/平方毫米，500米以上要小于1A/平方毫米。
从这个角度，如果不是很远的情况下，你可以选择4平方铜线或者6平方铝线。
如果真是距离150米供电（不说是不是高楼），一定采用4平方的铜线。
导线的阻抗与其长度成正比，与其线径成反比。
请在使用电源时，特别注意输入与输出导线的线材与线径问题。
以防止电流过大使导线过热而造成事故。
导线线径一般按如下公式计算：铜线： S= IL / 54.4*U`铝线： S= IL / 34*U`式中：I——导线中通过的最大电流（A）L——导线的长度（M）U`——充许的电源降（V）S——导线的截面积（MM2）说明：1、U`电压降可由整个系统中所用的设备（如探测器）范围分给系统供电用的电源电压额定值综合起来考虑选用。
导线与电流的关系(一)
导线与电流的关系(一)电流是一个电子运动的过程，它可以在导体中通过导线传输。
导线是电流传输的物理载体，导线的材料、长度、截面积等因素都会对传输能力产生影响。
因此，导线与电流具有密切关系，下面将详细介绍导线与电流的关系。
一、导线对电流的影响1.导线材料：导线材料的种类不同，电流通过导线的阻力也不同。
通常情况下，由于金属的导电性好，因此金属常被作为制造导线的材料之一。
其中，银的导电性最好，但成本较高；铜是一种常用的导线材料，具有良好的导电性能，成本也适中。
2.导线长度：导线长度过长，电流通过它的阻力也会增加。
电流通过导线时，会遇到一些电阻阻力的阻碍，因此导线长度越长、过程中阻力也就越大。
类比水流，水管越长，水流便会变弱。
3.导线截面积：导线截面积与电流强度成正比。
这是因为导线截面积决定了电流通过时所覆盖的面积，因此导线截面积越大，容纳电流的能力也就越强。
二、电流对导线的影响1.发热：当电流通过导线时，由于导线阻力，部分电能会被转换为热能，导致导线发热。
如果电流过大、过载，就会使导线过度发热，引起导线的金属熔化、导线断裂等危险。
2.烧蚀：电流通过导线时，会在导线表面产生强烈的电弧和火花，如果长时间持续，会烧蚀导线表面，降低导线的使用寿命。
3.磁场：由于电流是一种带电粒子的运动，因此通过导线时会形成磁场。
磁场的大小与电流强度成正比，因此大电流通常会导致更强的磁场效应。
这对于某些应用有着重要的影响，比如电动机、输电线路等。
三、总结综上所述，导线和电流之间具有密切的关系。
要想保证电流安全、高效地传输，需要选择合适的导线材料、截面积和长度。
同时，为了保护导线，我们也需要注意电流的大小、工作环境等因素，以避免导线过热、烧蚀等问题。
通过对导线和电流关系的理解，我们可以更好地使用电力、保证生活和工作的安全和便利。
导线横截面积与电流计算公式
导线横截面积与电流计算公式在电路中，导线是连接电源和负载的重要组成部分。
在实际应用中，我们需要计算导线的横截面积和电流，以确保导线的安全运行。
本文将介绍导线横截面积与电流的计算公式，帮助读者更好地理解和应用这些知识。
一、导线横截面积的计算公式导线横截面积是指导线截面的面积大小，通常用平方毫米（mm）表示。
导线的横截面积与导线的电阻、电流和发热量等性能密切相关，因此在电路设计和安装中必须准确计算。
导线横截面积的计算公式如下：S=I×K/δ其中，S表示导线的横截面积，单位为平方毫米（mm）；I表示导线的电流，单位为安培（A）；K表示导线的材料系数，单位为A/mm；δ表示导线的电阻率，单位为欧姆·毫米（Ω·mm）。
导线的材料系数K和电阻率δ是导线的物理参数，通常可以在导线的技术参数手册中查找到。
例如，铜导线的材料系数K为56，电阻率δ为0.0172Ω·mm；铝导线的材料系数K为34.6，电阻率δ为0.028Ω·mm。
在实际应用中，为了保证导线的安全运行，我们通常会按照一定的安全系数进行计算。
例如，在家庭用电中，通常采用的安全系数为1.5~2。
因此，导线的横截面积可以按照以下公式计算：S=I×K/δ×安全系数二、导线电流的计算公式导线电流是指导线中流动的电流大小，通常用安培（A）表示。
导线电流的大小决定了导线发热的程度，因此在电路设计和安装中必须准确计算。
导线电流的计算公式如下：I=P/U其中，I表示导线的电流，单位为安培（A）；P表示负载的功率，单位为瓦特（W）；U表示电源的电压，单位为伏特（V）。
在实际应用中，为了保证导线的安全运行，我们通常会按照一定的安全系数进行计算。
例如，在家庭用电中，通常采用的安全系数为1.5~2。
因此，导线电流可以按照以下公式计算：I=P/U×安全系数三、导线横截面积与电流的关系导线横截面积与电流之间存在密切的关系。
导线截面积与电流的关系一般铜线安全计算方法
导线截面积与电流的关系一般铜线安全计算方法导线截面积与电流的关系一般铜线安全计算方法是：2.5平方毫米铜电源线的安全载流量－－28A。
4平方毫米铜电源线的安全载流量－－35A 。
6平方毫米铜电源线的安全载流量－－48A 。
10平方毫米铜电源线的安全载流量－－65A。
16平方毫米铜电源线的安全载流量－－91A 。
25平方毫米铜电源线的安全载流量－－120A。
如果是铝线，线径要取铜线的1.5-2倍。
如果铜线电流小于28A，按每平方毫米10A来取肯定安全。
如果铜线电流大于120A，按每平方毫米5A来取。
导线的截面积所能正常通过的电流可根据其所需要导通的电流总数进行选择，一般可按照如下顺口溜进行确定：十下五,百上二, 二五三五四三界,柒拾玖五两倍半,铜线升级算.给你解释一下,就是10平方一下的铝线,平方毫米数乘以5就可以了,要是铜线呢,就升一个档,比如2.5平方的铜线,就按4平方计算.一百以上的都是截面积乘以2, 二十五平方以下的乘以4, 三十五平方以上的乘以3, 柒拾和95平方都乘以2.5,这么几句口诀应该很好记吧,说明:只能作为估算,不是很准确。
另外如果按室记住电线6平方毫米以下的铜线，每平方电流不超过10A就是安全的，从这个角度讲，你可以选择1.5平方的铜线或2.5平方的铝线。
10米，导线电流密度6A/平方毫米比较合适，10-50米，3A/平方毫米,50-200米，2A/平方毫米，500米以上要小于1A/平方毫米。
从这个角度，如果不是很远的情况下，你可以选择4平方铜线或者6平方铝线。
如果真是距离150米供电（不说是不是高楼），一定采用4平方的铜线。
导线的阻抗与其长度成正比，与其线径成反比。
请在使用电源时，特别注意输入与输出导线的线材与线径问题。
以防止电流过大使导线过热而造成事故。
导线线径一般按如下公式计算：铜线： S= IL / 54.4*U`铝线： S= IL / 34*U`式中：I——导线过的最大电流（A）L——导线的长度（M）U`——充许的电源降（V）S——导线的截面积（MM2）说明：1、U`电压降可由整个系统中所用的设备（如探测器）围分给系统供电用的电源电压额定值综合起来考虑选用。
电线电缆的横截面积与载流量的关系
电线电缆的横截面积与载流量的关系
导线截面积与电流的关系中：一般铜线安全计算方法为：
2.5平方毫米铜电源线的安全载流量－－28A。
4平方毫米铜电源线的安全载流量－－35A 。
6平方毫米铜电源线的安全载流量－－48A 。
10平方毫米铜电源线的安全载流量－－65A。
16平方毫米铜电源线的安全载流量－－91A 。
25平方毫米铜电源线的安全载流量－－120A。
铝芯线，线径要取铜线的1.5-2倍。
铜线电流小于28A，按每平方毫米10A来取肯定安全。
铜线电流大于120A，则按每平方毫米5A来取。
导线的阻抗与其长度成正比，与其线径成反比。
使用电源时，应注意输入与输出导线的线材与线径问题。
以防止电流过大使导线过热而造成事故。
导体线径一般按如下公式计算：
铜线：S= IL / 54.4*U`
铝线：S= IL / 34*U`
上式中：I导线中通过的最大电流（A）
L导线的长度（M）
U`充许的电源降（V）
S导线的截面积（MM2）。
导线截面积与电流的关系是怎么样的
导线截面积与电流的关系是怎么样的根据导体电阻公式，电阻Ω=ρ×L／S。
其中ρ为导体导电率、L为导体长度、S为导体截面积。
根据公式可以看出L一定时，导线截面积越大，导体电阻就越小，就越能传输大电流，即大电流在导线截面积越大的导体上产生的损耗就越小，相应的提高了电流的传输效率电流与导线横截面积成正比的关系,导线横截面积越大,允许通过的电流越大.同时,和导线电阻率有关,电阻率越大,允许通过的电流越小,即和导体的材质有关. 具体能通过多大的电流,一般<<电工手册>>中都可查到.运算的公式是:允许通过的电流=(电压*导线横截面积)/(导线电阻率*导线的长度)可以这么计算：算宽度先计算Track的截面积，大部分PCB的铜箔厚度为35um（不确定的话可以问PCB厂家）它乘上线宽就是截面积，注意换算成平方毫米。
有一个电流密度经验值，为15~25安培/平方毫米。
把它称上截面积就得到通流容量。
I=KT0.44A0.75 （K为修正系数，一般覆铜线在内层时取0.024，在外层时取0.048T为最大温升，单位为摄氏度(铜的熔点是1060℃)A为覆铜截面积，单位为平方MIL(不是毫米mm，注意是square mil.)I为容许的最大电流，单位为安培(amp)一般 10mil=0.010inch=0.254可为 1A，250MIL=6.35mm, 为 8.3A具体有个表：PCB走线宽度和电流关系不同厚度不同宽度的铜箔的载流量见下表:铜皮厚度35um 铜皮厚度50um 铜皮厚度70um 铜皮t=10 铜皮t=10 铜皮t=10电流A 宽度mm 电流A 宽度mm 电流A 宽度mm6.00 2.50 5.10 2.50 4.50 2.50 5.10 2.00 4.30 2.00 4.00 2.00 4.20 1.50 3.50 1.50 3.20 1.50 3.60 1.20 3.00 1.20 2 .70 1.20 3.20 1.00 2.60 1.00 2.30 1.00 2.80 0.80 2.40 0.80 2.00 0.80 2.30 0.60 1.90 0.60 1.60 0.60 2.00 0.50 1.70 0.50 1.35 0.50 1.70 0.40 1.35 0.40 1.10 0.40 1.30 0.30 1.10 0.30 0.80 0.30 0.90 0.20 0.70 0.20 0.55 0.20 0.70 0.15 0.50 0.15 0.20 0.1510A的自己计算下吧，大概是4.5mm一般PCB大于3A电流时，要覆铜，在贴片时要镀锡以便加大面积。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
般铜线安全计算方法是：2.5平方毫米铜电源线的安全载流量－－28A。
4平方毫米铜电源线的安全载流量－－35A 。
6平方毫米铜电源线的安全载流量－－48A 。
10平方毫米铜电源线的安全载流量－－65A。
16平方毫米铜电源线的安全载流量－－91A 。
25平方毫米铜电源线的安全载流量－－120A。
如果是铝线，线径要取铜线的1.5-2倍。
如果铜线电流小于28A，按每平方毫米10A来取肯定安全。
如果铜线电流大于120A，按每平方毫米5A来取。
导线的截面积所能正常通过的电流可根据其所需要导通的电流总数进行选择，一般可按照如下顺口溜进行确定：十下五,百上二, 二五三五四三界,柒拾玖五两倍半,铜线升级算.给你解释一下,就是10平方一下的铝线,平方毫米数乘以5就可以了,要是铜线呢,就升一个档,比如2.5平方的铜线,就按4平方计算.一百以上的都是截面积乘以2, 二十五平方以下的乘以4, 三十五平方以上的乘以3, 柒拾和95平方都乘以2.5,这么几句口诀应该很好记吧, 说明:只能作为估算,不是很准确。
另外如果按室内记住电线6平方毫米以下的铜线，每平方电流不超过10A就是安全的，从这个角度讲，你可以选择1.5平方的铜线或2.5平方的铝线。
10米内，导线电流密度6A/平方毫米比较合适，10-50米，3A/平方毫米,50-200米，2A/平方毫米，500米以上要小于1A/平方毫米。
从这个角度，如果不是很远的情况下，你可以选择4平方铜线或者6平方铝线。
如果真是距离150米供电（不说是不是高楼），一定采用4平方的铜线。
导线的阻抗与其长度成正比，与其线径成反比。
请在使用电源时，特别注意输入与输出导线的线材与线径问题。
以防止电流过大使导线过热而造成事故。
导线线径一般按如下公式计算：铜线： S= IL / 54.4*U`铝线： S= IL / 34*U`式中：I——导线中通过的最大电流（A）L——导线的长度（M）U`——充许的电源降（V）S——导线的截面积（MM2）说明：1、U`电压降可由整个系统中所用的设备（如探测器）范围分给系统供电用的电源电压额定值综合起来考虑选用。
2、计算出来的截面积往上靠.绝缘导线载流量估算铝芯绝缘导线载流量与截面的倍数关系导线截面(mm 2 ) 1 1．5 2．5 4 6 10 16 25 35 50 70 95 120载流是截面倍数 9 8 7 6 5 4 3．5 3 2．5载流量(A) 9 14 23 32 48 60 90 100 123 150 210 238 300估算口诀：二点五下乘以九，往上减一顺号走。
三十五乘三点五，双双成组减点五。
条件有变加折算，高温九折铜升级。
穿管根数二三四，八七六折满载流。
说明：(1)本节口诀对各种绝缘线(橡皮和塑料绝缘线)的载流量(安全电流)不是直接指出，而是“截面乘上一定的倍数”来表示，通过心算而得。
由表5 3可以看出：倍数随截面的增大而减小。
“二点五下乘以九，往上减一顺号走”说的是2．5mm’及以下的各种截面铝芯绝缘线，其载流量约为截面数的9倍。
如2．5mm’导线，载流量为2．5×9＝22．5(A)。
从4mm’及以上导线的载流量和截面数的倍数关系是顺着线号往上排，倍数逐次减l，即4×8、6×7、10×6、16×5、25×4。
“三十五乘三点五，双双成组减点五”，说的是35mm”的导线载流量为截面数的3．5倍，即35×3．5＝122．5(A)。
从50mm’及以上的导线，其载流量与截面数之间的倍数关系变为两个两个线号成一组，倍数依次减0．5。
即50、70mm’导线的载流量为截面数的3倍；95、120mm”导线载流量是其截面积数的2．5倍，依次类推。
“条件有变加折算，高温九折铜升级”。
上述口诀是铝芯绝缘线、明敷在环境温度25℃的条件下而定的。
若铝芯绝缘线明敷在环境温度长期高于25℃的地区，导线载流量可按上述口诀计算方法算出，然后再打九折即可；当使用的不是铝线而是铜芯绝缘线，它的载流量要比同规格铝线略大一些，可按上述口诀方法算出比铝线加大一个线号的载流量。
如16mm’铜线的载流量，可按25mm2铝线计算。
铜线每平方毫米6安培。
铝线是每平方毫米5安培(仅供快速估算)4平方的铜线：4*6=24A6平方的铜线：6*6=36A10平方的铜线：10*6=60A16平方的铜线：16*6=96A4平方的铝线：4*5=20A6平方的铝线：6*5=30A10平方的铝线：10*5=00A16平方的铝线：16*5=90A已知变压器容量，求其各电压等级侧额定电流口诀 a ：容量除以电压值，其商乘六除以十。
说明：适用于任何电压等级。
在日常工作中，有些电工只涉及一两种电压等级的变压器额定电流的计算。
将以上口诀简化，则可推导出计算各电压等级侧额定电流的口诀：容量系数相乘求。
已知变压器容量，速算其一、二次保护熔断体（俗称保险丝）的电流值。
口诀 b ：配变高压熔断体，容量电压相比求。
配变低压熔断体，容量乘9除以5。
说明：正确选用熔断体对变压器的安全运行关系极大。
当仅用熔断器作变压器高、低压侧保护时，熔体的正确选用更为重要。
这是电工经常碰到和要解决的问题。
已知三相电动机容量，求其额定电流口诀（c）：容量除以千伏数，商乘系数点七六。
说明：（1）口诀适用于任何电压等级的三相电动机额定电流计算。
由公式及口诀均可说明容量相同的电压等级不同的电动机的额定电流是不相同的，即电压千伏数不一样，去除以相同的容量，所得"商数"显然不相同，不相同的商数去乘相同的系数0.76，所得的电流值也不相同。
若把以上口诀叫做通用口诀，则可推导出计算220、380、660、3.6kV电压等级电动机的额定电流专用计算口诀，用专用计算口诀计算某台三相电动机额定电流时，容量千瓦与电流安培关系直接倍数化，省去了容量除以千伏数，商数再乘系数0.76。
三相二百二电机，千瓦三点五安培。
常用三百八电机，一个千瓦两安培。
低压六百六电机，千瓦一点二安培。
高压三千伏电机，四个千瓦一安培。
高压六千伏电机，八个千瓦一安培。
（2）口诀c 使用时，容量单位为kW，电压单位为kV，电流单位为A，此点一定要注意。
（3）口诀c 中系数0.76是考虑电动机功率因数和效率等计算而得的综合值。
功率因数为0.85，效率不0.9，此两个数值比较适用于几十千瓦以上的电动机，对常用的10kW以下电动机则显得大些。
这就得使用口诀c计算出的电动机额定电流与电动机铭牌上标注的数值有误差，此误差对10kW以下电动机按额定电流先开关、接触器、导线等影响很小。
（4）运用口诀计算技巧。
用口诀计算常用380V电动机额定电流时，先用电动机配接电源电压0.38kV数去除0.76、商数2去乘容量（kW）数。
若遇容量较大的6kV电动机，容量kW数又恰是6kV数的倍数，则容量除以千伏数，商数乘以0.76系数。
（5）误差。
由口诀c 中系数0.76是取电动机功率因数为0.85、效率为0.9而算得，这样计算不同功率因数、效率的电动机额定电流就存在误差。
由口诀c 推导出的5个专用口诀，容量（kW）与电流（A）的倍数，则是各电压等级（kV）数除去0.76系数的商。
专用口诀简便易心算，但应注意其误差会增大。
一般千瓦数较大的，算得的电流比铭牌上的略大些；而千瓦数较小的，算得的电流则比铭牌上的略小些。
对此，在计算电流时，当电流达十多安或几十安时，则不必算到小数点以后。
可以四舍而五不入，只取整数，这样既简单又不影响实用。
对于较小的电流也只要算到一位小数即可电线的电阻计算公式？|电线越粗电阻越小用电越少2009-07-20 18:56如果用4平方(mm)铜线,线长:200m.（三相四线）。
那么30日线的耗电有多少?6平方(mm)的线又是多少?1平方毫米等于1/1000000 平方米（1平方毫米=0.01平方厘米=0.0001平方分米=0.000001平方米，1毫米=1/1000米1平方毫米=1/(1000*1000)平方米）物体电阻公式：R=ρL/S式中：R为物体的电阻（欧姆）；ρ为物质的电阻率，单位为欧姆米（Ω. mm²/m)。
L为长度，单位为米（m）S为截面积，单位为平方米（mm²）欧姆定律(I=U/R)电线上的电压降等于电线中的电流与电线电阻的乘积（U=I*R）功率计算公式P=U²/R（U代表电压、R代表电阻）（纯银线的电阻率是0.016 Ω.mm²/m（欧姆米），纯铜线在0℃时的电阻率是0.0175 Ω.mm²/m（欧姆米），电阻温度系数是0.00393/℃。
纯铝线的电阻率是0.0283 Ω.mm²/m（欧姆米），ρ=ρo(1+a*t)式中ρ——在t摄氏度时的电阻率ρo——在0℃时的电阻率t——温度纯铜线在21℃度时的电阻率=0.0175(1+0.00393*21)=0.0189 Ω.mm²/m）R=0.0175X200/4=0.875欧姆（到这里一直都是对的）-----------------------------------------------------------------------------------------------------------------30日的耗电量，如果是220V的电压，那么先要求出功率P=U²/R=220²/0.875=55.314W （这种状态是电线直接构成回路，也就是说不接任何家用电器。
如果真这么做空开会直接跳闸！）55.314X30X24÷1000=39.826度（1度电=1千瓦时）。
