钢筋混凝土构件详图种类及表示方法
钢筋混凝土构件详图种类及表示方法
4.2 钢筋混凝土构件详图种类 及表示方法
1.4.2.1 钢筋混凝土构件详图种类
(1) 模板图 模板图也称外形图，它主要表明钢筋混
凝土构件的外形，预埋铁件、预留钢筋、预 留孔洞的位置，各部位尺寸和标高、构件以 及定位轴线的位置关系等。
及基础底面的标高 • 防潮层的位置和做法 • 施工说明等
2.2.5 基础详图的识读
• 现以图5中2—2基础详图为例，说明基础 详图的内容和图示要求。
• 图7为某柱基础详图。 • 基础平面图及详图的绘制与建筑平面图、
剖面图和详图基本相同。
图7 柱基础详图
3 结构平面图
3 结构平面图
结构平面图是表示建筑物室外地面以上 各层平面承重构件(如梁、板、柱、墙、门 窗过梁、圈梁等)布置的图样，一般包括楼 层结构平面图和屋顶结构平面图。
3.1 楼层结构平面图
3.1.1 楼层结构平面图的形成
• 楼层结构平面图是假想用一个水平的剖切 平面沿楼板面将房屋剖开后所作的楼层水 平投影。
• 它是用来表示每层的梁、板、柱、墙等承 重构件的平面布置，说明各构件在房屋中 的位置，以及它们之间的构造关系，是现 场安装或制作构件的施工依据。
3.1.2 楼层结构平面图的表示方法
位置可分为以下几种，如图1所示。 ① 受力筋 ② 箍筋 ③ 架立筋 ④ 分布筋 ⑤ 构造筋
(5) 保护层 钢筋外缘到构件表面的距离称为钢筋
的保护层。其作用是保护钢筋免受锈蚀， 提高钢筋与混凝土的粘结力。
(6) 钢筋的标注 钢筋的直径、根数及相邻钢筋中心距
在图样上一般采用引出线方式标注，其标 注形式有下面两种：
钢筋混凝土构件详图
▪ 模板图是表示构件外形和预埋件位置的 图样，图中标注构件的外形尺寸和预埋 件型号及其定位尺寸；是制作构件模板 和安放预埋件的依据。
▪ 对于外形简单，无预埋件的构件在配筋 图中标注出构件的外形尺寸，不需要再 画出模板图。
二、主要内容
▪ 构件代号（图名），比例 ▪ 构件定位轴线及其编号 ▪ 构件的形状、大小和预埋件代号及布置 ▪ 构件外形尺寸、钢筋尺寸、和构造尺寸以及
构件底面的结构标高 ▪ 各结构构件之间的连接详图
三、钢筋混凝土梁详图
四、现浇楼板配筋详图
▪ 钢筋混凝土现浇板的结构详图一般采用剖面 图表示
▪ 当结构平面图采用较大比例，板中配筋又简 单时，可直接将配筋图画在楼层结构平面图 中
五、钢筋混凝土柱详图
钢筋混凝土构件详图
一、图示特点Βιβλιοθήκη ▪ 假想混凝土为透明体，用细实线表示构件的 外形轮廓，用粗实线或黑圆点画出钢筋，并 标注出钢筋种类的代号、直径大小、根数、 间距等
▪ 在断面图中不画混凝土或钢筋混凝土的图例， 而被剖切到的或可见砖砌体的轮廓线用中实 线表示。
▪ 按其着重表示的对象不同，有配筋图和 模板图。
钢筋砼构件图举例
1.钢筋混凝土梁 梁的结构详图一般包括立面图和断面图 立面图：表示梁轮廓、尺寸及钢筋的位置，
弯起筋的弯起部位，箍筋排列及其 间距。 断面图：表示梁的断面形状、尺寸、箍筋的 形式及钢筋的位置。
2.钢筋混凝土板
现浇钢筋砼板的结构详图常用配筋平面图和断 面图钢筋分别单独配置（常
模板立面图中标有三个埋件的位置， 它们的构造详图画在图幅的右上角。
用） 弯起式：支座附近的上部钢筋是由下部钢筋
直接弯起的
3.预制钢筋砼柱
读图示例：单层工业厂房的预制钢筋混凝土柱的结构图 图中共画了三种图，即模板图、配筋图和埋件图。 模板图只有一个立面图，断面的外形在配筋断面图中表达。
柱的配筋由一个配筋立面图和三个配筋断面图1-1、2-2、 3-3 表达。钢筋表是配筋图的重要补充。
专业 建工(八)钢筋混凝土构件详图
.1 构件详图的图示内容下图为钢筋混凝土构件详图，一般包括有模板图、配筋图、预埋件详图及钢筋表（或材料用量表）。
而配筋图又分为立面图、断面图和钢筋详图。
3.2 构件详图的图示内容一般情况主要绘制配筋图，对较复杂的构件才画出模板图和预埋件详图。
配筋图中的立面图，是假想构件为一透明体而3.3 构件详图的图示实例 1.钢筋混凝土梁结构详图。
读图时先看图名，再看立面图和断面图，后看钢筋详图和钢筋表。
从图名L202(150×300)得知它是二层第二号梁，断面尺寸是宽150mm ，高300mm 。
从立面图和断面图对照阅读，可知此梁为T 形断面的现浇梁，画出的一个纵向正投影图。
它主要表明钢筋的立面形状及其上下排列的情况，而构件的轮廓线梁两端支承在砖墙上。
梁长为3840mm，梁下方配置了三条受力筋，其中的②筋为弯起筋。
从它的标注ф14可知，它是一条直径为14mm的Ⅰ级钢筋。
①筋虽然与②筋直径、类别相同，但因形状不同，故编号从1—1断面知梁上方有两条架立筋③，直径是10mm的Ⅰ级钢筋。
同时，也可知箍筋从钢筋详图中可知每种钢筋的编号、根数、直径、各段设计长度和总尺寸（下料长度）以及弯起角度，以方便下料加工，规定梁高小于800mm时，弯起角度为5°, 大于800mm时用60°。
图中①号筋下面的数字3790，表示该钢筋从一端弯钩外沿到另一端弯钩外沿的设计长度，它等于钢筋的设计长度加上两端弯钩扳直后×6.25ф)减去其延伸率号(2×1.5ф)所得的数值。
此外，为了便于编造施工预算，统计用料，还要列出钢筋表，表内说明构件的名称、数量、钢筋规格、钢筋简图、直径、长度、数量、总数量、总长和重量等如下表所示。
2.预制钢筋混凝土柱结构详图。
预制钢筋混凝土柱结构详图的图示方法，基本上和梁的相同，但对于工业厂房的钢筋混凝上柱等复杂的构件，除画出其配筋图外还要画出其模板图和预埋件详图。
现以某地单层工业厂房单跨车间的B Z9-1预制钢筋混凝土边柱结构详图为例，说明其图示特点。
钢筋混凝土构件的平面整体表示
二、柱的配筋图画法
柱平面整体配筋图是在柱平面布置图上采 用列表注写方式或截面注写方式表达。
列表注写方式：用列表的方式注写
截面注写方式：分别在不同编号的柱中选择一 个截面直接注写的方式
结束
一、梁的配筋图画法 采用平面注写方式或截面注写方式表达。
1.平面注写方式
平面注写方式是在梁的平面布置图上，将不同编 号的梁各选一根，在其上直接注明梁代号、断面尺寸 B×H（宽×高）和配筋数值。当某跨断面尺寸或箍筋 与基本值不同时，则将其特殊值从所在跨中引出另注
2号框架梁，有两跨，一端有 悬挑、梁断面300×650
箍筋是φ8间距200，加密区 间距100 ,两支箍筋，梁上 部 贯 通 直 径 为 25mm 的 钢 筋 2 根；梁顶相对于楼层标高 24.950低0.100m
该跨梁上部配筋，上 一 排 纵 筋 为 2φ25 ， 下 一 排 纵 筋 为 4φ25 全部伸入支座

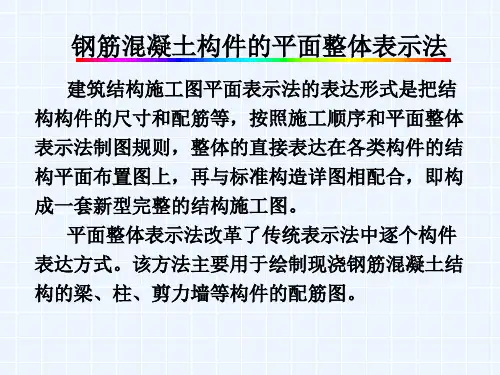

钢筋混凝土构件的平面整体表示法
建筑结构施工图平面表示法的表达形式是把结 构构件的尺寸和配筋等，按照施工顺序和平面整体 表示法制图规则，整体的直接表达在各类构件的结 构平面布置图上，再与标准构造详图相配合，即构 成一套新型完整的结构施工图。
平面整体表示法改革了传统表示法中逐个构件 表达方式。该方法主要用于绘制现浇钢筋混凝土结 构的梁、柱、剪力墙等构件的配筋图。
集中注写 ：
KL2（2A）300×650
梁代号
梁序号
梁跨数 有无悬挑
梁断面（宽×高）
（A为一端有悬挑） （B为两端有悬挑）
φ10@100/200（2） 2φ20
箍筋类型、直径
梁上部贯通筋情况
箍筋间距 加密区/非加密区
箍筋肢数
G4φ10

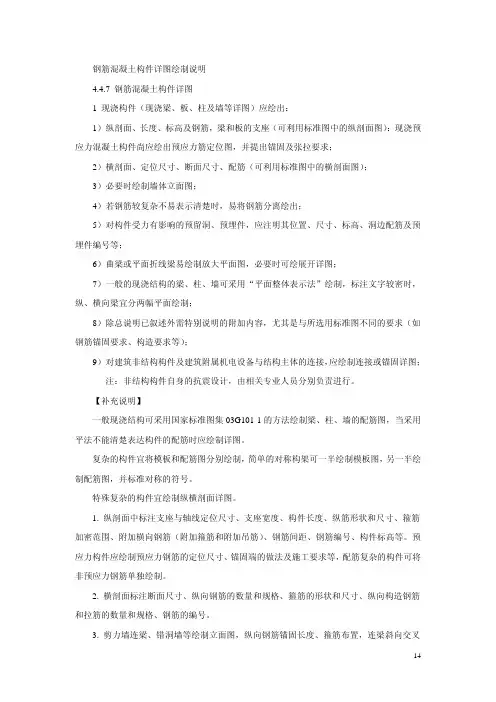

钢筋混凝土构件详图绘制说明
钢筋混凝土构件详图绘制说明4.4.7钢筋混凝土构件详图1现浇构件（现浇梁、板、柱及墙等详图）应绘出：1）纵剖面、长度、标高及钢筋，梁和板的支座（可利用标准图中的纵剖面图）：现浇预应力混凝土构件尚应绘出预应力筋定位图，并提出锚固及张拉要求；2）横剖面、定位尺寸、断面尺寸、配筋（可利用标准图中的横剖面图）；3）必要时绘制墙体立面图；4）若钢筋较复杂不易表示清楚时，易将钢筋分离绘出；5）对构件受力有影响的预留洞、预埋件，应注明其位置、尺寸、标高、洞边配筋及预埋件编号等；6）曲梁或平面折线梁易绘制放大平面图，必要时可绘展开详图；7）一般的现浇结构的梁、柱、墙可采用“平面整体表示法”绘制，标注文字较密时，纵、横向梁宜分两幅平面绘制；8）除总说明已叙述外需特别说明的附加内容，尤其是与所选用标准图不同的要求（如钢筋锚固要求、构造要求等）；9）对建筑非结构构件及建筑附属机电设备与结构主体的连接，应绘制连接或锚固详图；注：非结构构件自身的抗震设计，由相关专业人员分别负责进行。
【补充说明】一般现浇结构可采用国家标准图集03G101-1的方法绘制梁、柱、墙的配筋图，当采用平法不能清楚表达构件的配筋时应绘制详图。
复杂的构件宜将模板和配筋图分别绘制，简单的对称构架可一半绘制模板图，另一半绘制配筋图，并标准对称的符号。
特殊复杂的构件宜绘制纵横剖面详图。
1.纵剖面中标注支座与轴线定位尺寸、支座宽度、构件长度、纵筋形状和尺寸、箍筋加密范围、附加横向钢筋（附加箍筋和附加吊筋）、钢筋间距、钢筋编号、构件标高等。
预应力构件应绘制预应力钢筋的定位尺寸、锚固端的做法及施工要求等，配筋复杂的构件可将非预应力钢筋单独绘制。
2.横剖面标注断面尺寸、纵向钢筋的数量和规格、箍筋的形状和尺寸、纵向构造钢筋和拉筋的数量和规格、钢筋的编号。
3.剪力墙连梁、错洞墙等绘制立面图，纵向钢筋锚固长度、箍筋布置，连梁斜向交叉暗撑、交叉钢筋，洞口位置、尺寸、补强钢筋。
第五节钢筋混凝土构件详图
第五节钢筋混凝土构件详图一、钢筋混凝土构件详图的主要内容结构平面图只能表示建筑物各承重构件的平面布置，许多承重构件的形状、大小、材料、构造和连接情况并未清楚地表示出来，因此，需要单独画出各承重构件的结构详图。
钢筋混凝土构件有定型构件和非定型构件两种。
定型的预制或现浇构件可直接引用标准图或通用图，只要在图纸上写明选用构件所在标准图集或通用图集的名称、代号。
自行设计的非定型预制或现浇构件，则必须绘制构件详图。
钢筋混凝土构件详图是钢筋翻样、制作、绑扎、现场制模、设置预埋、浇捣混凝土的依据。
钢筋在混凝土构件中的作用除了增强受拉区的抗拉强度外，有时还起着其他作用。
所以，常把构件中不同位置的钢筋分为：1、受力筋这是构件中根据计算确定的主要钢筋，在受拉区的钢筋为受拉筋，在受压区的钢筋为受压筋。
2、箍筋在梁和柱中承受剪力或扭力作用的钢筋，并对纵向钢筋起定位的作用，使钢筋形成钢筋骨架。
3、构造筋包括架立筋、分布筋及由于构造需要的各种附加钢筋的总称。
其中，架立筋是在梁内与受力筋、箍筋构成骨架的钢筋；分布筋是在板内与受力筋组成骨架的钢筋。
构件中钢筋的名称如图10-7所示。
主要表示构件配筋情况的图样，称为配筋图。
为清楚地表示出钢筋的形状位置，假设混凝土材料是透明的。
配筋图中钢筋用粗实线表示，钢筋的截面画成黑圆点，构件的外形轮廓线用中实线或细实线绘制。
对于外形比较复杂或设有预埋件的构件，还要画出表示构件外形和预埋件位置的模板图。
钢筋混凝土构件详图的主要内容有：1、构件名称或代号、比例；2、构件定位轴线及其编号；3、构件的形状、尺寸和预埋件代号及布置（模板图），构件的配筋（配筋图）。
当构件外形简单、又无预埋件时，一般用配筋图来表示构件的形状和配筋；4、钢筋尺寸和构造尺寸，构件底面的结构标高；5、施工说明等。
二、钢筋混凝土柱图10-8是钢筋混凝土柱Z1的结构详图。
从图中可以看出，轴线0不在柱Z1的中心位置，该柱从±0.000起到标高14.680止，断面尺寸为350*350。
施工图钢筋表示法
施工图钢筋表示法/钢筋混凝土结构简介一）、施工图钢筋表示法/钢筋混凝土结构简介一、箍筋表示方法：⑴ φ10@100/200(2)表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为双肢箍。
⑵ φ10@100/200(4)表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为四肢箍。
⑶ φ8@200(2)表示箍筋为φ8，间距为200，双肢箍。
⑷ φ8@100(4)/150(2)表示箍筋为φ8，加密区间距100，四肢箍，非加密区间距150，双肢箍。
二、梁上主筋和梁下主筋同时表示方法：⑴ 3Φ22，3Φ20表示上部钢筋为3Φ22,下部钢筋为3Φ20。
⑵ 2φ12，3Φ18表示上部钢筋为2φ12,下部钢筋为3Φ18。
⑶ 4Φ25，4Φ25表示上部钢筋为4Φ25,下部钢筋为4Φ25。
⑷ 3Φ25，5Φ25表示上部钢筋为3Φ25,下部钢筋为5Φ25。
三、梁上部钢筋表示方法：（标在梁上支座处）⑴ 2Φ20表示两根Φ20的钢筋，通长布置，用于双肢箍。
⑵ 2Φ22+（4Φ12）表示2Φ22 为通长，4φ12架立筋，用于六肢箍。
⑶ 6Φ25 4/2表示上部钢筋上排为4Φ25，下排为2Φ25。
⑷ 2Φ22+ 2Φ22表示只有一排钢筋，两根在角部，两根在中部，均匀布置。
四、梁腰中钢筋表示方法：⑴ G2φ12表示梁两侧的构造钢筋，每侧一根φ12。
⑵ G4Φ14表示梁两侧的构造钢筋，每侧两根Φ14。
⑶ N2Φ22表示梁两侧的抗扭钢筋，每侧一根Φ22。
⑷ N4Φ18表示梁两侧的抗扭钢筋，每侧两根Φ18。
五、梁下部钢筋表示方法：（标在梁的下部）⑴ 4Φ25表示只有一排主筋，4Φ25 全部伸入支座内。
⑵ 6Φ25 2/4表示有两排钢筋，上排筋为2Φ25，下排筋4Φ25。
⑶6Φ25 （-2 ）/4 表示有两排钢筋，上排筋为2Φ25，不伸入支座，下排筋4Φ25，全部伸入支座。
⑷ 2Φ25 + 3Φ22（-3）/ 5Φ25表示有两排筋，上排筋为5根。
钢筋混凝土构件基本知识和图示方法
§4.2 钢筋混凝土构件基本知识和图示方法混凝土是由水泥、砂子、石子和水按一定的比例拌和而成，灌入定型模板，经过振捣密实和养护凝固后坚硬如石，这种材料受压性能好，但受拉能力差，约为抗压强度的1/9-1/20。
钢筋混凝土是在混凝土受拉区域或相应部位加入适量钢筋，钢筋不但具有良好的抗拉性能，同时其热膨胀系数与混凝土接近，将两种材料黏结成整体，共同承受外力，这种材料解决了混凝土材料抗拉能力差的弊端。
用钢筋混凝土制成的梁、板、柱、基础等构件，称为钢筋混凝土构件。
图4-2为素混凝土与钢筋混凝土梁受力简图。
图4-2 素混凝土与钢筋混凝土梁受力比较一、混凝土的强度等级钢筋混凝土构件，有在工地现场浇制的，称为现浇钢筋混凝土构件。
也有在工厂或工地以外预先把构件制作好，然后运到工地安装的，称为预制钢筋混凝土构件。
此外还有的构件，制作时对混凝土预加一定的压力以提高构件的强度和抗裂性能，称为预应力钢筋混凝土构件。
混凝土的抗压强度，我国《规范》规定，用边长150mm标准立方体试块，在温度20°±3°C，相对湿度大于90%的环境中，养护28天后所测得的平均压力值为混凝土的抗压强度。
分为C7.5、C10、C15、C20、C25、C30、C35、C40、C45、C50、C55、C60，共12个等级，数字越大，表示混凝土抗压强度越高。
不同工程或用于不同部位的混凝土，对其强度标号的要求不一样。
一、结构说明1、结构形式（结构材料及类型；结构材料及规格、强度等级）；2、地基与基础（包括地基土的地耐力等）；3、施工技术要求及注意事项；4、选用的标准图集等。
二、结构布置平面图1、基础平面；2、楼层结构平面布置图；3、屋面结构平面布置图。
三、构件详图1、梁、板、柱、基础结构详图；2、楼梯结构详图；3、屋架（屋面）结构详图；4、其它详图，天沟、雨蓬、圈梁、过梁、门窗过梁、阳台、管道井、烟道井等。
特点：1、沿房屋防潮层的水平剖切表示基础平面图，沿每层楼板面水平剖切表示各层楼层结构平面图，沿屋面承重层的水平剖切表示屋面结构平面图。
钢筋混凝土结构施工图基本内容和图示方法
• 钢筋明细表， 表上应有构件 代号，钢筋编 号、 规格、 根数、长度、 总长度、并画 出钢筋简图， 有必要时在备 注栏写明保护 层厚度等，以 保证施工的准 确性。
钢筋明细表
3 钢筋混凝土板
• 预制楼板的表达方式 ➢ 装配式楼盖结构图主要表示预制梁、板及其它构件的
位置、数量及连接方法。结构布置平面图目前采用直 接正投影法绘制。
配筋图中的立面图
3. 配筋图中的立面图，是假想构件为一透明体而画 出的一个纵向正投影图。
➢ 主要目的是表明钢筋的立面形状及其上下排列的 位置，而构件的轮廓线是次要的。所以前者用粗 实线表示，后者用细实线表示。
➢ 在图中，箍筋只反映出其侧面(一条线)。当它的类 型、直径、间距均相同时，可只画出其中一部分。
• 模板图的主要内容有轴线网，与整栋建筑 物编排顺序一致；承重墙的布置和尺寸； 梁的布置及编号；预留孔洞的位置；板厚、 标高及支承在墙上的长度。
• 配筋图的主要内容是钢筋布置。板内不同 类型的钢筋都用编号来表示，并注明钢筋 在平面图中的定位尺寸、及钢筋的编号、 规格、间距等。
现浇楼板断面图、文字说明、钢筋表
➢ 在构件断面形状或钢筋数量和位置有 变化之处，都需画一断面图；
➢ 图中钢筋的横断面用黑圆点表示，构 件轮廓线用细实线表示；
a L1立面图
实例 b 1-1、2-2 断面图
c 钢筋详图
1 钢筋混凝土柱
• 钢筋混凝土柱若形 状简单，其表示法 与钢筋混凝土梁类 似。若为工业厂房 的钢筋混凝土柱， 其外形相对复杂， 钢筋配置也多，还 有一些预埋件，就 必须画出其模板图 和配筋图。
预制板图例2
②在结构单元范围内，画一条对角线，并沿 着对角线方向注明预制板数量及型号。
6. 钢筋混凝土结构和钢结构构件详图
d ≧2.5d d
≧6.25d
简化画法：
半圆弯钩
≧4.25d
简化画法：
直钩
4、钢筋的长表、示短方钢法筋和重标叠注时， 短钢筋钢的筋端的部表用示45法°
序号 斜短名划表示称
图例
1
钢筋横断面
2
无弯钢钩筋的的钢筋端端部部 有螺纹
3 带半圆形弯钩的钢筋端部
4
带直钩的钢筋端部
5
带丝扣的钢筋端部
6
混凝土裂缝的出现和开展,以满足使用要求。
3、保护层和弯钩
钢筋混凝土构件的钢筋不能外露，为了保护 钢筋，防锈、防火、防腐蚀，在钢筋的外边缘与 构件表面之间应有一定厚度的保护层，处于一类 环境的各种构件的最小保护层厚度强参考下表：
钢筋
受力筋
钢箍 分布筋
基础
构件种类 板 梁 柱 有垫层 无垫层
梁、柱 板底 层 分表示底层钢 Nhomakorabea。反之则
底层受力筋
布
表示顶层钢筋。
筋
四、钢筋混凝土柱 柱及的基钢础箍布置， 上柱
预埋件
牛在腿立一面般图用中于省支略承，梁，
上柱断模面板: 图主要
在而工以业注厂写房在中尺常寸用来
受力筋是有表示柱的
支线承旁吊边车的梁方。式标
四根，外分形、尺寸、
上上注柱下在：柱柱用的外来受。牛支力腿承筋屋都架伸，入 牛腿断。面如较图小中。所示，长短钢 筋 两 筋 的 画 钩，投条，带的下断为下成影钢则肋方方柱面减柱工重筋按钢向向：较轻的字叠是规筋与相因大构断形时无定的有同受。件面或，弯：端弯。力的也双如钩在部钩大重可肢果的搭画的，量设柱搭 带 接 钢45下故，计等接肋部筋º短柱的钢分弯
常见的钢筋混凝土构件有： 梁、板、柱、基础、楼梯等。
钢筋混凝土梁平面表示法
一、梁上主筋和梁下主筋同时表示方法：⑴3Φ22，3Φ20 表示上部钢筋为3Φ22, 下部钢筋为3Φ20。
⑵2φ12，3Φ18 表示上部钢筋为2φ12, 下部钢筋为3Φ18。
⑶4Φ25，4Φ25 表示上部钢筋为4Φ25, 下部钢筋为4Φ25。
⑷3Φ25，5Φ25 表示上部钢筋为3Φ25, 下部钢筋为5Φ25。
二、梁上部钢筋表示方法：(标在梁上支座处)⑴2Φ20 表示两根Φ20的钢筋，通长布置，用于双肢箍。
⑵2Φ22+(4Φ12) 表示2Φ22 为通长，4φ12架立筋，用于六肢箍。
⑶6Φ25 4/2 表示上部钢筋上排为4Φ25，下排为2Φ25。
⑷2Φ22+ 2Φ22 表示只有一排钢筋，两根在角部，两根在中部，均匀布置。
三、梁腰中钢筋表示方法：⑴G2φ12 表示梁两侧的构造钢筋，每侧一根φ12。
⑵G4Φ14 表示梁两侧的构造钢筋，每侧两根Φ14。
⑶N2Φ22 表示梁两侧的抗扭钢筋，每侧一根Φ22。
⑷N4Φ18 表示梁两侧的抗扭钢筋，每侧两根Φ18。
四、梁下部钢筋表示方法：(标在梁的下部)⑴4Φ25 表示只有一排主筋，4Φ25 全部伸入支座内。
⑵6Φ25 2/4 表示有两排钢筋，上排筋为2Φ25，下排筋4Φ25。
⑶6Φ25 (-2 )/4 表示有两排钢筋，上排筋为2Φ25，不伸入支座，下排筋4Φ25，全部伸入支座。
⑷2Φ25 + 3Φ22(-3)/ 5Φ25 表示有两排筋，上排筋为5根。
2Φ25伸入支座，3Φ22，不伸入支座。
下排筋5Φ25，通长布置。
1、箍筋表示方法：⑴φ10@100/200(2)表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为双肢箍。
⑵φ10@100/200(4)表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为四肢箍。
⑶φ8@200(2)表示箍筋为φ8，间距为200，双肢箍。
⑷φ8@100(4)/150(2)表示箍筋为φ8，加密区间距100，四肢箍，非加密区间距150，双肢箍。
钢筋混凝土结构施工图的基本内容和传统图示方法混凝土结构施工
1. 熟悉国标中结构施工图的有关规定。 2. 能正确理解结构平面布置图，正确识
读混凝土梁、柱、板等构件的配筋图。 3. 了解建筑结构施工图平面整体设计方
法，了解11G101-1图集的制图规则。 4. 了解一般中等复杂程度的民用房屋结
构施工图
2.1 概述
房屋的结构施工图是根据房屋建筑中的承重 构件进行结构设计后画出的图样。
②普通低合金钢 加入少量低 合金元素,强度、塑性均提高 （比如：20MnSi,20MnSiV）
按加工方法分类
①热轧钢筋 热轧光圆钢筋（HPB300）热轧带肋钢筋 (HRB335、HRB400、 HRB500)
②热处理钢筋： RRB400 ③冷加工钢筋：冷拉钢筋、冷轧带肋钢筋、
冷轧扭钢筋
用的砂石材料一般可以就地取材；耐久性和 耐火性均比钢结构好；现浇及配装整体式钢 筋混凝土结构整体性好，因而有利于抗震防 爆；比钢结构节约钢材，可模性好，可以根 据设计要求浇成各种形状。
钢筋混凝土结构的缺点有：自重过大，施工 复杂；浇筑混凝土时需要模板支撑；户外施 工受季节条件限制；补强维修工作比较困难。
箍筋宜采用焊接封闭箍筋、连续螺旋箍筋或连续复 合螺旋箍筋。当采用非焊接封闭箍筋时，其末端应 做成135°弯钩
保护层
为了保证钢筋与混凝土的粘结力，并防止钢筋 的锈蚀，在钢筋混凝土构件中，普通钢筋及预 应力钢筋的混凝土保护层
注：1.混凝土强 度等级不大于C25时， 表中保护层厚度数值 应增加5mm；
2.钢筋混凝土基 础宜设置混凝土垫层， 其受力钢筋的混凝土 保护层厚度应从垫层 顶面算起，且不应小 于40mm。
钢筋的一般表示方法
钢筋的画法
钢筋的标注
钢筋（或钢丝束）的标注应包括钢筋的编号、 数量或间距、代号、直径及所在位置
钢筋混凝土构件详图表示方法
XX
JZL
XX
跨数及是否带有悬挑 (X X)、 (X X A)或(X X B) (X X)、 (X X A)或(X X B) (X X)、 (X X A)或(X X B) (X X)、 (X X A)或(X X B)
(X X)、 (X X A)或(X X B)
4.4.1 梁集中标注
梁集中标注旳内容，有五项必注值及一项选 注值，要求如下：
在平面布置图上表达各构件尺寸和配筋旳方式， 分平面注写方式、列表注写方式和截面注写方 式
按平法设计绘制构造施工图时，应将全部柱、 墙、梁构件进行编号，并用表格或其他方式注 明各构造层楼(地)面标高、构造层高及相应旳 构造层号。
11.5.3 柱平法施工图旳制图规则及示例
柱平法施工图系在柱平面布置图上采用列表方 式或截面注写方式体现。
4.4 钢筋混凝土构件详图表达措施
采用正投影并视构件混凝土为透明体，以要点 表达钢筋旳配置情况，
断面图旳数量应根据钢筋旳配置而定，但凡钢 筋排列有变化旳地方，都应画出其断面图。
为预防混同，以便看图，构件中旳钢筋都要统 一编号，在立面图和断面图中要注出一致旳钢 筋编号、直径、数量、间距等。
单根钢筋详图按由上而下，用同一百分比排列 在梁立面图旳下方，与之对齐，
种直径相连，注写时将角部纵筋写在前面。 ③ 当梁中间支座两边旳上部纵筋不同步，须在
支座两边分别标注
(2) 梁下部纵筋 ①当下部纵筋多于一排时，用斜线“/”将各排纵
筋自上而下分开 ②当同排纵筋有两种直径时，用加号“+”将两种
直径旳纵筋相连，注写时角筋写在前面 ③当梁下部纵筋不全部伸入支座时，将梁支座下
钢筋混凝土柱构件详图与钢筋混凝土梁基本相 同，对于比较复杂旳钢筋混凝土柱，除画出构 件旳立面图和断面图外，还需画出模板图。
钢筋混凝土构件图示方法中钢筋的标注
钢筋混凝土构件图示方法中钢筋的标注- 建筑技术钢筋混凝土构件图示方法中钢筋的标注：一般采用引出线的方法，具体有以下两种标注方法：1。
标注钢筋的根数、直径和等级：3Ф203：表示钢筋的根数Ф：表示钢筋等级直径符号20：表示钢筋直径2。
标注钢筋的等级、直径和相邻钢筋中心距Ф8 @ 200：Ф：表示钢筋等级直径符号8：表示钢筋直径@：相等中心距符号200：相邻钢筋的中心距（≤200mm）各类钢筋的表示方法1．梁箍筋梁箍筋包括钢筋级别、直径、加密区与非加密区间距及肢数。
箍筋加密区与蜚加密区的不同间距及肢数需用斜线”/”分隔；当梁箍筋为同一种间距及肢数时，则不需用斜线；当加密区与非加密区的箍筋肢数相同时，则将肢数注写一次；箍筋肢数应写在括号内。
例：A10-100/200(4)，表示箍筋为Ⅰ级钢筋，直径φ10，加密区间距为100，非加密区间距为200，均为四肢箍。
A8-100(4)/150(2)，表示箍筋为Ⅰ级钢筋，直径φ8，加密区间距为100，四肢箍，非加密区间距为150，两肢箍。
需要注意的是此处表示间距不是用”＠”，而是用”－”。
当抗震结构中的非框架梁及非抗震结构中的各类梁采用不同的箍筋间距及肢数时，也用斜线”/”将其分隔开来。
注写时，先注写梁支座端部的箍筋（包括箍筋的箍数、钢筋级别、直径、间距及肢数），在斜线后注写梁跨中部分的箍筋间距及肢数。
例：13A10-150/200(4)，表示箍筋为Ⅰ级钢筋，直径φ10；梁的两端各有13个四肢箍，间距为150；梁跨中部分，间距为200，四肢箍。
18A12-120(4)/200(2)，表示箍筋为Ⅰ级钢筋，直径φ12；梁的两端各有18个四肢箍，间距为120；梁跨中部分，间距为200，两肢箍。
2．梁上部贯通筋或架立筋梁上部贯通筋或架立筋根数，应根据结构受力要求及箍筋肢数等构造要求而定。
注写时，须将架立筋写入括号内。
例：2B22用于双肢箍；2B22+(4A12)用于六肢箍，其中2B22为贯通筋，4A12为架立筋。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
• 当基础中设基础梁和地圈梁时，用粗单 点长画线表示其中心线的位置
2.1.3 基础平面图的尺寸标注
• 基础平面图的尺寸标注分内部尺寸和外 部尺寸两部分。
• 外部尺寸只标注定位轴线的间距和总尺 寸。
• 内部尺寸应标注各道墙的厚度、柱的断 面尺寸和基础底面的宽度等。
1.1 结构施工图的内容
1.1.1 结构设计说明
• 结构设计说明是带全局性的文字说明，它 包括：选用材料的类型、规格、强度等级， 地基情况，施工注意事项，选用标准图集 等。
1.2 结构施工图中的有关规定
• 房屋建筑是由多种材料组成的结合体， 目前房屋结构中采用较普遍的是混合结 构和钢筋混凝土结构。
序号 名 称
1
板
2 屋面板
3 空心板
4 槽形板
5
折板
6 密肋板
7 楼梯板
8
盖板
9 挡雨板
10
吊车安全道 板
代号 B WB KB CB ZB MB TB
GB YB
DB
序号 19 20 21 22 23 24 25
26 27
28
名称 圈梁 过梁 连系梁 基础梁 楼梯梁 框架梁 框支梁
屋面框架梁 檩条
屋架
图3 基础的组成
• 基础图主要是表示建筑物在相对标高 ±0.000以下基础结构的图纸，一般包括基
础平面图和基础详图。它是施工时在基地 上放灰线、开挖基槽、砌筑基础的依据。
2.1 基础平面图
.2.1.1 基础平面图的形成
基础平面图是假想用一个水平面沿房屋 底层室内地面附近将整幢建筑物剖开后，移 去上层的房屋和基础周围的泥土向下投影所 得到的水平剖面图。
代号 QL GL LL JL TL KL KZL
WKL LT
WJ
序号 37 38 39 40 41 42 43
44 45
46
名称 承台 设备基础
桩 挡土墙
地沟 柱间支撑 垂直支撑
水平支撑 梯
雨篷
代号 CT SJ ZH DQ DG ZC CC
SC T
YP
序 号
名称
代号
序 号
11
墙板
QB 29
12
天沟板
• 国家《建筑结构制图标准》对结构施工 图的绘制有明确的规定，现将有关规定 介绍如下：
(1) 常用构件代号 常用构件代号用各构件名称的汉语
拼音的第一个字母表示，详见表1。
(2) 常用钢筋符号 钢筋按其强度和品种分成不同的等
级，并用不同的符号表示
(3) 一般钢筋图例 常用钢筋图例见表2。
(4) 钢筋的名称 配置在混凝土中的钢筋，按其作用和
图2 基础的型式
• 条形基础埋入地下的墙称为基础墙
• 当采用砖墙和砖基础时，在基础墙和垫层 之间做成阶梯形的砌体，称为大放脚
• 基础底下天然的或经过加固的土壤叫地基
• 基坑(基槽)是为基础施工而在地面上开挖 的土坑
• 坑底就是基础的底面，基坑边线就是放线 的灰线
• 防潮层是防止地下水对墙体侵蚀而铺设的 一层防潮材料，如图3。
结构施工图识图讲座
唐榕滨
二零一八年三月二十日
目录
1 概述 2 基础图 3 结构平面图 4 构件详图 5 现浇钢筋混凝土构件平面
整体设计方法简介
1 概述
1 概述
结构施工图是表达房屋承重构件(如基 础、梁、板、柱及其他构件)的布置、形状、 大小、材料、构造及其相互关系的图样， 主要用来作为施工放线、开挖基槽、支模 板、绑扎钢筋、设置预埋件、浇捣混凝土 和安装梁、板、柱等构件及编制预算和施 工组织计划等的依据。
• 平面图中的轴线编号、轴线尺寸均应与 建筑平面图相吻合，如图11.4。
2.1.4 基础平面图的剖切符号
凡基础宽度、墙厚、大放脚、基底标高、 管沟做法不同时，均以不同的断面图表示， 所以在基础平面图中还应注出各断面图的剖 切符号及编号，以便对照查阅，如图4。
2.1.5 基础平面图的主要内容
(1) 图名、比例 (2) 纵横向定位轴线及编号、轴线尺寸 (3) 基础墙、柱的平面布置，基础底面形状、
① 标注钢筋的根数和直径 ② 标注钢筋的直径和相邻钢筋中心距
(7) 钢筋混凝土构件图示方法
为了清楚地表明构件内部的钢筋，可 假设混凝土为透明体，这样构件中的钢筋 在施工图中便可看见。钢筋在结构图中其 长度方向用单根粗实线表示，断面钢筋用 圆黑点表示，构件的外形轮廓线用中实线 绘制。
表.1 常用构件代号
2.1.2 基础平面图的表示方法
• 在基础平面图中，只画出基础墙、柱及 基础底面的轮廓线，基础的细部轮廓(如 大放脚)可省略不画
• 凡被剖切到的基础墙、柱轮廓线，应画 成中实线，基础底面的轮廓线应画成细 实线
• 基础平面图中采用的比例及材料图例与 建筑平面图相同
• 基础平面图应注出与建筑平面图相一致 的定位轴线编号和轴线尺寸
钢筋网 W
Z 52 钢筋骨架 G
框架柱 构造柱
KZ 53 GZ 54
基础
J
暗柱 AZ
表1.2 一般钢筋图例
序 号
名称
1
钢筋横断面
2 无弯钩的钢筋端部
3
带半圆形弯钩的钢 筋端部
4 带直钩的钢筋端部
图例
说明
下图表示长、短钢 筋投影重叠时，短 钢筋的端部用45°
斜划线表示
5 带丝扣的钢筋端部
序 号
名称
TG B
30
13
梁
L 31
14 屋面梁 WL 32
15 吊车梁 DL 33
16
单轨吊车梁
DD L
34
17
轨道连接
DG L
35
18 车挡 CD 36ຫໍສະໝຸດ 名称托架天窗架
框架 刚架 支架
柱
代号 序号 名 称
代 号
TJ 47
阳台 YT
CJ 48
梁垫 LD
KJ 49 GJ 50 ZJ 51
预埋件 M 天窗端壁 TD
位置可分为以下几种，如图1所示。 ① 受力筋 ② 箍筋 ③ 架立筋 ④ 分布筋 ⑤ 构造筋
(5) 保护层 钢筋外缘到构件表面的距离称为钢筋
的保护层。其作用是保护钢筋免受锈蚀， 提高钢筋与混凝土的粘结力。
(6) 钢筋的标注 钢筋的直径、根数及相邻钢筋中心距
在图样上一般采用引出线方式标注，其标 注形式有下面两种：
图例
说明
6 无弯钩的钢筋搭接
带半圆弯钩的钢筋
7
搭接
8 带直钩的钢筋搭接
9 花篮螺丝钢筋接头
机械连接的钢筋接
10
头
用文字说明机 械连接的方式
图1 构件中钢筋的名称
2 基础图
2 基础图
• 基础是建筑物地面以下承受房屋全部荷载 的构件，基础的型式取决于上部承重结构 的型式和地基情况。
• 在民用建筑中，常见的型式有条形基础(即 墙基础)和独立基础(即柱基础)，如图2。
