金属箔式应变片-电桥性能实验
金属箔式应变片单臂、半桥、全桥性能比较实验
金属箔式应变片单臂、半桥、全桥性能比较实验一、实验目的：了解金属箔式应变片的应变效应工作原理和性能, 比较单臂、半桥、全桥输出时的灵敏度和非线性度，得出相应的结论。
二、基本原理：电阻丝在外力作用下发生机械变形时，其电阻值发生变化，这就是电阻应变效应，描述电阻应变效应的关系式为：ΔR／R＝Kε式中：ΔR／R 为电阻丝电阻相对变化，K 为应变灵敏系数,ε=ΔL/L 为电阻丝长度相对变化。
金属箔式应变片就是通过光刻、腐蚀等工艺制成的应变敏感元件，通过它转换被测部位受力状态变化。
电桥的作用完成电阻到电压的比例变化，电桥的输出电压反映了相应的受力状态。
对单臂电桥输出电压Uo= EKε/4。
半桥测量电路中，不同受力方向的两只应变片接入电桥作为邻边，电桥输出灵敏度提高，非线性得到改善。
当应变片阻值和应变量相同时，其桥路输出电压U o＝EKε／2。
全桥测量电路中，将受力方向相同的两应变片接入电桥对边，相反的应变片接入电桥邻边。
当应变片初始阻值：R1＝R2＝R3＝R4，其变化值ΔR1＝ΔR2＝ΔR3＝ΔR4时，其输出灵敏度比半桥又提高了一倍，非线性误差和温度误差均得到改善。
其桥路输出电压U o＝KE ε。
三、需用器件与单元：主机箱(±4V、±15V、电压表)、应变式传感器实验模板、托盘砝码。
四、实验步骤：应变传感器实验模板简介：实验模板中的R1、R2、R3、R4 为应变片，没有文字标记的5 个电阻符号下面是空的，其中4 个组成电桥模型是为实验者组成电桥方便而设，图中的粗黑曲线表示连接线。
应变式传感器（电子秤传感器）已装于应变传感器模板上。
传感器中的4片应变片和加热电阻已连接在实验模板左上方的R1、R2、R3、R4 和加热器上。
传感器左下角应变片为R1；右下角为R2；右上角为R3；左上角为R4。
当传感器托盘支点受压时，R1、R3 阻值增加，R2、R4 阻值减小，可用四位半数显万用表2K 电阻档进行测量判别。
金属箔式应变片性能实验报告
1 实验报告姓名： 学号： 班级：实验项目名称：实验一 金属箔式应变片性能——单臂电桥，半桥实验目的：了解金属箔式应变片，单臂单桥的工作原理和工作情况；：验证单臂、半桥性能及相互之间关系。
实验原理：单臂、半桥、全桥是指在电桥组成工作时，有一个桥臂、二个桥臂、全部四个桥臂（用应变片）阻值都随被测物理量而变化。
电桥的灵敏度：电桥的输出电压（或输出电流）与被测应变在电桥的一个桥臂上引起的电阻变化率之间的比值，称为电桥的灵敏度。
如图是直流电桥，它的四个桥臂由电阻R1、R2、R3、R4组成，U 。
是供桥电压，输出电压为：当R1×R3=R2×R4则输出电压U 为零，电桥处于平衡状态。
如果将R4换成贴在试件上的应变片，应变片随试件的受力变形而变形，引起应变片电阻R4的变化，平衡被破坏，输出电压U 发生变化。
当臂工作时，电桥只有R4桥臂为应变片，电阻变为R ＋R ，其余各臂仍为固定阻值R,代入上式 有组桥时，R1和R3，R2和R4受力方向一致。
实验步骤（电路图）：（1）了解所需单元、部件在实验仪上的所在位置，观察梁上的应变片，测微头在双平行梁前面的支座上，可以上、下、前、后、左、右调节。
（2）将差动放大器调零：用连线将差动放大器的正（＋）、负（－）、地短接。
将差动放大器的输出端与F ／V 表的输入插口Vi 相连；开启主、副电源；调节差动放大器的增益到最大位置，然后调整差动放大器的调零旋钮使F ／V 表显示为零，关闭主、副电源。
（3）根据图１接线R1、R2、R3为电桥单元的固定电阻。
R4为应变片；将稳压电源的切换开关置±4V 档，F ／V 表置20V 档。
调节测微头脱离双平行梁，开启主、副电源，调节电桥平衡网络中的W1，使F ／V 表显示为零，然后将F ／V 表置2V 档，再调电桥W1（慢慢地调），使F ／V 表显示为零。
图1金属箔式应变片性能—单臂电桥电路（4）将测微头转动到10mm刻度附近，安装到双平等梁的自由端（与自由端磁钢吸合），调节测微头支柱的高度（梁的自由端跟随变化）使F／V表显示最小，再旋动测微头，使F／V 表显示为零（细调零），这时的测微头刻度为零位的相应刻度。
金属箔式应变片性能实验报告
1 实验报告姓名： 学号： 班级：实验项目名称：实验一 金属箔式应变片性能——单臂电桥，半桥实验目的：了解金属箔式应变片，单臂单桥的工作原理和工作情况；：验证单臂、半桥性能及相互之间关系。
实验原理：单臂、半桥、全桥是指在电桥组成工作时，有一个桥臂、二个桥臂、全部四个桥臂（用应变片）阻值都随被测物理量而变化。
电桥的灵敏度：电桥的输出电压（或输出电流）与被测应变在电桥的一个桥臂上引起的电阻变化率之间的比值，称为电桥的灵敏度。
如图是直流电桥，它的四个桥臂由电阻R1、R2、R3、R4组成，U 。
是供桥电压，输出电压为：当R1×R3=R2×R4则输出电压U 为零，电桥处于平衡状态。
如果将R4换成贴在试件上的应变片，应变片随试件的受力变形而变形，引起应变片电阻R4的变化，平衡被破坏，输出电压U 发生变化。
当臂工作时，电桥只有R4桥臂为应变片，电阻变为R ＋R ，其余各臂仍为固定阻值R,代入上式 有组桥时，R1和R3，R2和R4受力方向一致。
实验步骤（电路图）：（1）了解所需单元、部件在实验仪上的所在位置，观察梁上的应变片，测微头在双平行梁前面的支座上，可以上、下、前、后、左、右调节。
（2）将差动放大器调零：用连线将差动放大器的正（＋）、负（－）、地短接。
将差动放大器的输出端与F ／V 表的输入插口Vi 相连；开启主、副电源；调节差动放大器的增益到最大位置，然后调整差动放大器的调零旋钮使F ／V 表显示为零，关闭主、副电源。
（3）根据图１接线R1、R2、R3为电桥单元的固定电阻。
R4为应变片；将稳压电源的切换开关置±4V 档，F ／V 表置20V 档。
调节测微头脱离双平行梁，开启主、副电源，调节电桥平衡网络中的W1，使F ／V 表显示为零，然后将F ／V 表置2V 档，再调电桥W1（慢慢地调），使F ／V 表显示为零。
图1金属箔式应变片性能—单臂电桥电路（4）将测微头转动到10mm刻度附近，安装到双平等梁的自由端（与自由端磁钢吸合），调节测微头支柱的高度（梁的自由端跟随变化）使F／V表显示最小，再旋动测微头，使F／V 表显示为零（细调零），这时的测微头刻度为零位的相应刻度。
1实验(一)金属箔式应变片性能-单臂电桥
1实验(一)金属箔式应变片性能-单臂电桥
金属箔式应变片是一种检测应变的设备，它可以测量在物体表面的微小的变形，以此
作为绘制应力应变的数据源。
它的基本原理是所测量的物体表面会发生变形，随之介质
（金属）会形成一个电容，从而用电容的变化来反应物体表面变形的程度，从而用来检测
应力和形变。
金属箔式应变片常用于测量应变等物理量。
单臂电桥测量应变片的特点是它可以测量
微小的电阻变化值。
在使用单臂电桥测量应变片时，由于应变片材料中存在着金属箔，可
以使得箔片电阻匹配单臂电桥，也可以消除外部干扰。
金属箔片是电路负载的一种元器件，它可以完成不同的测量，检测电阻变化。
为了测量微小的电阻，要求金属箔的材料非常薄，这样能够得到更精确的测量结果。
在使用金属箔式应变片的测量过程中，要求被测物体弯曲的幅度越小越好，这样可以
更好地达到更精确的测量结果，同时测量时间也会更短。
此外，为了准确测量应变片，在
装配时也要十分谨慎，为了避免出现短路或漏电等问题，在大多数情况下，专业的技术人
员会配合单臂电桥的调试工作，保证安装的牢固可靠。
总的来说，金属箔式应变片可以用来测量物体表面的小变形，是重力加载、压力加载、风压加载和扭转加载等因素变形分析的首选应变测试仪器。
单臂电桥测量应变片具有测量
结果精准灵敏、成本低、操作方便和测量过程简单等优点，在微小变形测量方面应用广泛，是一种成熟且可靠的应力应变测量工具。
金属箔式应变片――单臂电桥性能实验
金属箔式应变片――单臂电桥性能实验
金属箔式应变片是一种测量物体应变的传感器。
它由金属箔制成，其形状和尺寸随应变恒定地改变。
通常，金属箔式应变片被粘贴到物体上，以测量该物体的应变。
为了实现测量，必须将应变片作为电桥的一部分，以便以电信号的形式测量物体的应变。
单臂电桥是一种含有一根臂的常规电桥，这个臂是一个金属箔式应变片。
单臂电桥常用于测量物体的微小应变，因为它能够提供极高的灵敏度和精度。
在本次实验中，我们将测量单臂电桥的性能，并研究如何使用它来测量物体的应变。
实验步骤：
1.将单臂电桥接入一个稳定的电源电路。
2.将一个金属杆或物体加入电桥电路，在物体上粘贴一个应变片。
3.使用数字多用表（DMM）检测电桥的电阻，并记录其值。
4.施加一个已知的应变到应变片上（例如用千分尺或细度卡测量），并记录DMM的值。
5.再次检测电桥的电阻，并将其记录下来。
重复以上步骤，测量不同大小的应变并记录结果，并绘制应变与电桥电阻的关系曲线。
结果分析：
根据获得的数据，可以绘制出应变与电桥电阻的关系曲线。
这个曲线应该是线性的，因为应变片对一个物体的应变是线性的。
此曲线可用于测量未知应变的物体。
通过测量电桥电阻并使用该曲线，我们可以计算出未知物体的应变值。
总之，单臂电桥是一种灵敏和高精度的应变测量工具，可用于测量各种应用场景中的多种物体的微小应变。
在进行实验时，应注意实验室安全，并根据实验结果和所使用的工具及设备的说明书，确定测量值的准确性和可靠性。

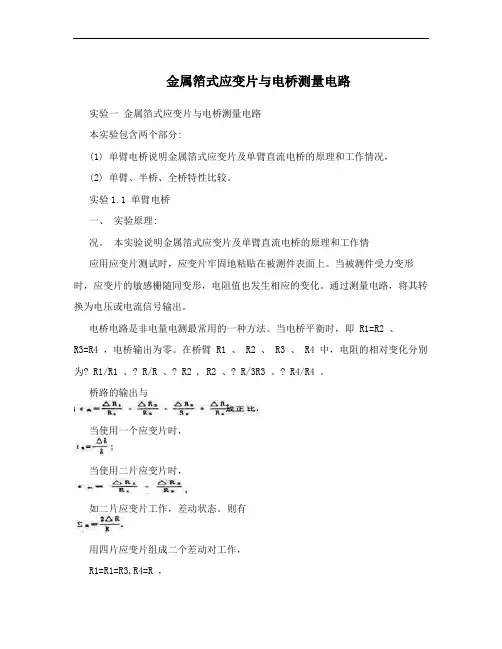

金属箔式应变片与电桥测量电路
金属箔式应变片与电桥测量电路实验一金属箔式应变片与电桥测量电路本实验包含两个部分:(1) 单臂电桥说明金属箔式应变片及单臂直流电桥的原理和工作情况，(2) 单臂、半桥、全桥特性比较。
实验1.1 单臂电桥一、实验原理:况。
本实验说明金属箔式应变片及单臂直流电桥的原理和工作情应用应变片测试时，应变片牢固地粘贴在被测件表面上。
当被测件受力变形时，应变片的敏感栅随同变形，电阻值也发生相应的变化。
通过测量电路，将其转换为电压或电流信号输出。
电桥电路是非电量电测最常用的一种方法。
当电桥平衡时，即 R1=R2 、R3=R4 ，电桥输出为零。
在桥臂 R1 、 R2 、 R3 、 R4 中，电阻的相对变化分别为? R1/R1 、? R/R 、? R2 , R2 、? R/3R3 、? R4/R4 。
桥路的输出与当使用一个应变片时，当使用二片应变片时，如二片应变片工作，差动状态。
则有用四片应变片组成二个差动对工作，R1=R1=R3,R4=R ，于是，所以，由此可知，单臂，半桥，全桥电路的灵敏度依次增大。
二、实验所需部件直流稳压电源、电桥、差动放大器、测微头，电压表(毫伏表)三、实验步骤1. 按图 1 所示将全部部件连接其中差动放大器和毫伏表使用前都要调零，(电压表可不必调零)。
毫伏表放在500mV 一挡比较合适，图1 电桥电路连接2. 将差动放大器调零方法是用导线正负输入端连接起来，然后将输出端接到毫伏表的输人端，调整差动胶大器的增益旋钮，使增益尽可能大，同时调整差动放大器上的调零按钮，使毫伏表指示到零，调好后旋钮就不可再动。
3. 确认接线无误时开启电源4. 在测微头离开悬臂梁，悬臂梁处于水平状态的情况下，通过调整电桥平衡电位器，系统愉出为零。
5. 装上侧微头，调整到系统输出为零，此时测微头读数为梁处于水平位置( 自由状态)，然后向上旋动测微头，从此位置开始，记下梁的位移与电压表指示值，继续往下悬臂梁，一直到水平下 7 一 8mm为止，并记下对应位置的电压表的值。
山东交通学院实验一 金属箔式应变片性能一单臂电桥
实验一金属箔式应变片性能一单臂电桥一、实验目的：了解金属箔式应变片及单臂电桥的工作原理。
二、实验原理：本实验说明箔式应变片及单臂直流电桥工作原理：箔式应变片是最常用的测力传感元件，使用时应变片要牢固地粘贴在测试体表面，当测试体受力发生形变时，应变片的敏感栅长度也随同发生变形，其电阻也随之发生相应的变化，通过测量电路，将应变片电阻的变化变成电信号输出，完成力（非电量）与电量的转换。
差动电桥电路是应变片最常用的测量电路，当桥路4个电阻处于对臂阻值乘积相等时，电桥平衡，输出为零。
设：桥臂四个电阻分别是R1、R2、R3、R4，各电阻的相对变化率分别为ΔR1/R1、ΔR2/R2、ΔR3/R3、ΔR4/R4，如:R1=R2=R3=R4=R、ΔR1=ΔR2=ΔR3=ΔR4=ΔR、ΔR＜＜R, 则：桥路输出电压（Vo）为：Vo=Vi×(ΔR1/R1+ΔR2/R2+ΔR3/R3+ΔR4/R4)/4 = Vi×(ΔR/R)/4，注：Vi——供桥电压，由此可知当使用一个应变片（单臂电桥）时：Vo=Vi（ΔR/R）/4；当使用二个应变片（半桥）时：Vo=Vi（ΔR/R）/2；当使用四个应变片（全桥）时：Vo=Vi（ΔR/R）；因此在差动电桥电路中单臂、半桥、全桥电路的灵敏度依次增大。
三、所需单元及部件：直流稳压电源、电桥、差动放大器、双孔悬臂梁称重传感器（998A 和N型适用）或应变悬臂梁（998B型适用）、砝码、F/V表。
四、旋钮初始位置：直流稳压电源置±4V档，F/V表置2V档，差动放大增益最大。
五、实验步骤：1、了解所需单元、部件在实验仪上的所在位置，观察称重传感器（998A和N型适用）或应变悬臂梁（998B型适用）上的应变片，应变片为棕色衬底箔式结构小方薄片。
上下二片梁的外表各贴二片受力应变片。
2、将差动放大器调零：用连线将差动放大器正（+）、负（-）端对地短接。
差动放大器输出端与F/V表的输入插口Vi相连；差动放大器增益旋至最大，开启主电源，然后调整差动放大器调零旋钮使F/V表显示为零，关闭主电源。
金属箔式应变片――单臂电桥性能实验
实验1 金属箔式应变片――单臂电桥性能实验一、实验目的：1、了解金属箔式应变片的应变效应2、单臂电桥工作原理和性能。
二、基本原理：电阻丝在外力作用下发生机械变形时，其电阻值发生变化，这就是电阻应变效应，描述电阻应变效应的关系式为：ΔR／R＝Kε式中ΔR／R为电阻丝电阻相对变化，K为应变灵敏系数,ε=Δl/l为电阻丝长度相对变化，金属箔式应变片就是通过光刻、腐蚀等工艺制成的应变敏感元件，通过它转换被测部位受力状态变化、电桥的作用完成电阻到电压的比例变化，电桥的输出电压反映了相应的受力状态。
，对单臂电桥输出电压U o1= EKε/4。
三、需用器件与单元：应变式传感器实验模板、应变式传感器－电子秤、砝码、数显表、±15V电源、±4V 电源、万用表（自备）。
四、实验步骤：1、根据图（1－1）应变式传感器（电子秤）已装于应变传感器模板上。
传感器中各应变片已接入模板的左上方的R1、R2、R3、R4。
加热丝也接于模板上，可用万用表进行测量判别，R 1＝R2＝R3＝R4＝350Ω，加热丝阻值为50Ω左右图1－1 应变式传感器安装示意图2、接入模板电源±15V（从主控台引入），检查无误后，合上主控台电源开关，将实验模板调节增益电位器R W3顺时针调节大致到中间位置，再进行差动放大器调零，方法为将差放的正负输入端与地短接，输出端与主控台面板上数显表输入端V i相连，调节实验模板上调零电位器R W4，使数显表显示为零（数显表的切换开关打到2V 档）。
关闭主控箱电源（注意：当R w3、R w4的位置一旦确定，就不能改变。
一直到做完实验为止）。
3、将应变式传感器的其中一个电阻应变片R1（即模板左上方的R1）接入电桥作为一个桥臂与R5、R6、R7接成直流电桥（R5、R6、R7模块内已接好），接好电桥调零电位器R W1，接上桥路电源±4V（从主控台引入）如图1－2所示。
检查接线无误后，合上主控台电源开关。
应变实验
综合实验一金属箔式应变片实验（一）金属箔式应变片――高精度单臂电桥性能实验一、实验目的利用CSY2000型应变式传感器实验模板，了解由金属箔式应变片构成的高精度单臂电桥的应变效应，工作原理和性能。
二、基本原理电阻丝在外力作用下发生机械变形时，其电阻值发生变化，这就是电阻应变效应，描述电阻应变效应的关系式为：ΔR／R＝Kε式中：ΔR／R为电阻丝电阻相对变化，K为应变灵敏系数,ε=ΔL/L为电阻丝长度相对变化。
金属箔式应变片就是通过光刻、腐蚀等工艺制成的应变敏感元件，通过它转换被测部位受力状态变化。
电桥的作用完成电阻到电压的比例变化，电桥的输出电压反映了相= EKε/4。
应的受力状态。
对单臂电桥输出电压 Uo1三、需用器件与单元主机箱(±4V、±15V、电压表)、应变式传感器实验模板、托盘、砝码、412位数显万用表（自备）。
图2-1 应变片单臂电桥性能实验安装、接线示意图四、实验步骤应变传感器实验模板说明：实验模板中的R1、R2、R3、R4为应变片，没有文字标记的5个电阻符号下面是空的，其中4个组成电桥模型是为实验者组成电桥方便而设，图中的粗黑曲线表示连接线。
1．根据图2-1安装接线。
应变式传感器（电子秤传感器）已装于应变传感器模板上。
传感器中4片应变片和加热电阻已连接在实验模板左上方的R1、R2、R3、R4和加热器上。
传感器左下角应变片为R1；右下角为R2；右上角为R3；左上角为R4。
当传感器托盘支点受压时，R1、R3阻值增加，R2、R4阻值减小，可用四位半数显万用表进行测量判别。
常态时应变片阻值为350Ω，加热丝电阻值为50Ω左右。
2．放大器输出调零：将图4-1实验模板上放大器的两输入端口引线暂时脱开，再用导线将两输入端短接(Vi ＝0)；调节放大器的增益电位器RW3大约到中间位置(先逆时针旋到底，再顺时针旋转2圈)；将主机箱电压表的量程切换开关打到2V挡，合上主机箱电源开关；调节实验模板放大器的调零电位器RW4，使电压表显示为零。
研究报告金属箔式应变片电桥性能实验
实验一金属箔式应变片电桥性能实验一、实验目的:了解金属箔式应变片的应变效应；单臂电桥、半桥、全桥的工作原理和性能比较单臂、半桥、全桥输出时的灵敏度和非线性误差。
二、基本原理:电阻丝在外力作用下发生机械变形时，其电阻值发生变化，这就是电阻应变效应，描述电阻应变效应的关系式为：ΔR/R=Kε式中ΔR/R为电阻丝的电阻相对变化值，K为应变灵敏系数，ε=Δl/l为电阻丝长度相对变化。
金属箔式应变片是通过光刻、腐蚀等工艺制成的应变敏感元件，用它来转换被测部位的受力大小及状态，通过电桥原理完成电阻到电压的比例变化：对单臂电桥而言，电桥输出电压，U01=EKε/4。
对半桥而言，电桥输出电压，U01=EKε/2。
对全桥而言，电桥输出电压，U01=EKε。
三、需用器件与单元：应变式传感器实验模板、应变式传感器、砝码（每只约20g）、数显表、±15V 电源、±4V电源、万用表(自备)。
四、实验步骤：1、根据图(1-1),应变式传感器已装于应变传感器模板上。
传感器中各应变片已接入模板左上方的R1、R2、R3、R4标志端。
加热丝也接于模板上，可用万用表进行测量判别，R1=R2=R3=R4=350Ω，加热丝阻值约为50Ω左右。
2、实验模板差动放大器调零，方法为:①接入模板电源±15V(从主控箱引入)，检查无误后，合上主控箱电源开关，将实验模板增益调节电位器Rw3顺时针调节到大致中间位置，②将差放的正、负输入端与地短接，输出端与主控箱面板上数显电压表输入端Vi相连，调节实验模板上调零电位器RW4，使数显表显示为零(数显表的切换开关打到2V档)，完毕关闭主控箱电源。
3、参考图（1-2）接入传感器，将应变式传感器的其中一个应变片R1(即模板左上方的R1)接入电桥作为一个桥臂，它与R5、R6、R7接成直流电桥(R5、R6、R7在模块内已连接好)，接好电桥调零电位器Rw1，接上桥路电源±4V(从主控箱引入)，检查接线无误后，合上主控箱电源开关，先粗调节Rw1，再细调RW4使数显表显示为零。
单臂电桥性能实验报告
竭诚为您提供优质文档/双击可除单臂电桥性能实验报告篇一：单臂电桥性能实验报告实验一金属箔式应变片——单臂电桥性能实验一、实验目的：了解金属箔式应变片的应变效应，单臂电桥工作原理和性能。
二、基本原理：电阻丝在外力作用下发生机械变形时，其电阻值发生变化，这就是电阻应变效应，描述电阻应变效应的关系式为：?R/R?K?式中?R/R为电阻丝电阻的相对变化，K为应变灵敏系数，为电阻丝长度相对变化，金属箔式应变片就是通过光刻、腐蚀等工艺制成的应变敏感元件，通过它转换被测部位的受力状态变化，电桥的作用是完成电阻到电压的比例变化，电桥的输出电压反映了相应的受力状态。
单臂电桥输出电压uo1?eK?/4。
三、需用器件与单元：应变式传感器实验模块、应变式传感器、砝码、数显表、±15V电源、±4V电源、万用表（自备）。
四、实验步骤：1、根据图1-1应变式传感器已装于应变传感器模块上。
传感器中各应变片已接入模块的左上方的R1、R2、R3、R4。
加热丝也接于模块上，可用万用表进行测量判别，R1=R2=R3=R4=350Ω，加热丝阻值为50Ω左右。
图1-1应变式传感器安装示意图2、接入模块电源±15V（从主控箱引入），检查无误后，合上主控箱电源开关，将实验模块调节增益电位器Rw3顺时针调节大致到中间位置，再进行差动放大器调零，方法为将差放的正、负输入端与地短接，输出端与主控箱面板上的数显表电压输入端Vi相连，调节实验模块上调零电位器Rw4，使数显表显示为零（数显表的切换开关打到2V档）。
关闭主控箱电源。
3、将应变式传感器的其中一个应变片R1（即模块左上方的R1）接入电桥作为一个桥臂与R5、R6、R7接成直流电桥（R5、R6、R7模块内已连接好），接好电桥调零电位器Rw1，接上桥路电源±4V（从主控箱引入）如图1-2所示。
检查接线无误后，合上主控箱电源开关。
调节Rw1，使数显表显示为零。
图1-2应变式传感器单臂电桥实验接线图4、在电子秤上放置一只砝码，读取数显表数值，依次增加砝码和读取相应的数显表值，直到500g（或200g）砝码加完。
金属箔式应变片实验
实验步骤
2、电桥输出凋零：将JP1～JP6依次短接为： “RA”、“R2”、“R3”、“R4”、“RW1” 、“R24”（JP6可根据实验情况调整），接通模 块电源，调节电桥单元中的RW1电位器，使电压 表显示为0。
实验步骤
3、在托盘中放入一只砝码（20g/只），读
取数显电压值，依次增加砝码和读取相对应
实验原理
05 实验步骤
实验步骤
1、差分放大器调零：实验模块电源单元 的±15V、±4V接主台体电源，差分放大 单元的输出接至台体电压表，选择2V档， 短接Vin1、Vin2至GND，接通模块电源， 将RW3调至中间位置，调节RW4使电压 表显示为0，断开模块电源，断开Vin1、 Vin2与GND的连接。
实验要求
完成实验报告，根据表1数据画出实验 曲线并计算灵敏度S=ΔV/ΔW 比较单臂、半桥、全桥输出时灵敏度的 关系并得出相应的结论
03 实验仪器
实验仪器
实验仪器
04 实验原理
实验原理
电阻丝在外力作用下发生机械形变时，其 电阻值发生变化，这就是电阻应变效应。
描述电阻应变效应的关系式为： ΔR／R＝Kε
式中：ΔR／R 为电阻丝电阻相对变化， K 为应变灵敏系数, ε=ΔL/L为电阻丝长度相对变化
实验原理Biblioteka RA+△RA R3
目录 | CONTENT
1
实验目的
2
实验内容
3
实验仪器
4
实验原理
5
实验步骤
6
实验要求
01 实验目的
实验目的
了解金属箔式应变片的应变效应，单臂电桥工作 原理和性能 了解应变片半桥（双臂）、全桥工作特点及性能
比较单臂、半桥、全桥输出时灵敏度的关系并得 出相应的结论
金属箔式应变片性能实验报告
金属箔式应变片性能实验报告金属箔式应变片是一种常见的测量物体变形的仪器，主要用于测量实验中材料的力学特性和应变分布。
本实验通过对金属箔式应变片的性能进行测试，旨在探究其力学性能并评估其应用的可行性。
以下是关于金属箔式应变片性能实验的报告。
一、实验目的：1.掌握金属箔式应变片的基本原理和工作方式；2.了解金属箔式应变片的力学性能，如线性范围、敏感系数等；3.研究金属箔式应变片的应变分布，并评估其应用可行性。
二、实验器材：1.金属箔式应变片；2.电桥；3.高精度电压源；4.五步电压变阻箱；5.数字万用表；6.计算机及相应软件。
三、实验步骤：1.将金属箔式应变片安装在待测物体上，并确保其平整、牢固；2.通过电桥连接金属箔式应变片的导线，并设置适当的电压源；3.将五步电压变阻箱设置为规定的输出电压，并通过电流表测量电压源的电流；4.使用数字万用表测量金属箔式应变片的输出电压，并记录测量值；5.重复步骤3和步骤4，改变电阻箱的输出电压，并记录相应的电流和电压值；6.使用计算机及相应软件进行数据处理，并计算金属箔式应变片的力学性能指标。
四、实验结果与讨论：通过实验测量得到的数据可以用于评估金属箔式应变片的力学性能。
其中，线性范围是指金属箔式应变片能够线性响应的应变范围，即在该范围内，输出的电压与应变呈线性关系；敏感系数是指单位应变的变化引起的电压变化，可以通过计算斜率得到。
五、实验结论：六、实验心得：通过本次实验，我进一步了解了金属箔式应变片的原理和工作方式，并学习了其性能测试的方法和步骤。
同时，实验过程中，我也体会到了仪器的正确使用和数据处理的重要性，这对于实验结果的准确性和可靠性至关重要。
通过本次实验，我不仅增加了实验操作技能，还加深了对材料力学性能的理解，提高了实验设计和数据分析的能力。
金属箔式应变片全桥性能实验
中国地质大学（北京）实验报告专用纸实验名称：学号：1002123229 姓名：王秀禹同组人员：实验三金属箔式应变片全桥性能实验一、实验目的了解全桥测量电路的优点，理解全桥电路的性能特点。
二、基本原理全桥测量电路中，将受力状态相同的两片应变片接入点桥对边，不同方的应接入邻边，应变片初始阻值是R1=R2=R3=R4，当其变化值∆R1=∆R2=∆R3=∆R4时，桥路输出电压U O2=KEε∆，比半桥灵敏度又提高一倍，非线性误差进一步得到改善。
三、需用器件与单元应变式传感器实验模板、应变式传感器、砝码（每只约20g）、数显表、±15V电源数、±5V电源、数字万用表。
四、实验步骤1、接入模板电源±15V，检查无误后，合上主控台电源开关，将实验模板增益调节电位器Rw3顺时针调节到大致中间位置；（2）将差放的正、负输入端与地短接，Vo1输出端与数显电压表输入端Vi相连，调节实验模板上调零电位器RW4，使数显表显示为零(数显表的切换开关打到2V档)，完毕后关闭主控台电源。
2、根据图3-1接入传感器，将R1、R2、R3、R4应变片接成全桥，注意受力状态不要接错。
接入桥路电源+5V，先粗调节Rw1，再细调RW4使数显表显示为零，保持增益不变；逐一加上砝码，将实验结果填入表3-1；进行灵敏度和非线性误差计算。
图3-1 应变片全桥性能实验接线图五、实验结果分析与处理1、记录数显表数值如下：表3-1：全桥测量时，输出电压与负载重量的关系：2、由所得数据绘出半桥电桥的传感器特性曲线如下图3-2 全桥传感器特性曲线由图可知，全桥的传感器特性曲线的线性特性良好，电桥输出灵敏度很高。
3、（1）计算系统灵敏度：ΔV=（58.2-28.0）+（88.4-58.2）+∙∙+（309-277）/9=（309-58.2）/9=31.22mV∙ΔW=20gS=ΔV/ΔW=1.56mV/g（2）计算非线性误差：Δm =（28.0+58.2+88.4+119.6+150.7+182.8+214.2+246+277+309）/10=167.39mVy FS=309mVδf =Δm / yFS×100%=54.2%六、思考题1、全桥测量中，当两组对边（R1、R3）电阻值相同时，即R1=R3，R2=R4,∆R2时，是否可以组成全桥：（1）可以？（2）不可以？而R1≠答：可以组成全桥电路。
实验一 金属箔式应变片
实验一 金属箔式应变片——单臂电桥性能实验一、实验目的：了解金属箔式应变片的应变效应，单臂电桥工作原理和性能。
二、实验仪器：应变传感器实验模块、托盘、砝码、数显电压表、±15V 、±4V 电源、万用表（自备）。
三、实验原理：电阻丝在外力作用下发生机械变形时，其电阻值发生变化，这就是电阻应变效应，描述电阻应变效应的关系式为ε⋅=∆k RR （1-1）式中 R R ∆为电阻丝电阻相对变化；k 为应变灵敏系数；ll ∆=ε为电阻丝长度相对变化。
金属箔式应变片就是通过光刻、腐蚀等工艺制成的应变敏感组件。
如图1-1所示，将四个金属箔应变片分别贴在双孔悬臂梁式弹性体的上下两侧，弹性体受到压力发生形变，应变片随弹性体形变被拉伸，或被压缩。
图1-1 双孔悬臂梁式称重传感器结构图通过这些应变片转换弹性体被测部位受力状态变化，电桥的作用完成电阻到电压的比例变化，如图1-2所示R5=R6=R7=R 为固定电阻，与应变片一起构成一个单臂电桥，其输出电压RR R R E U∆⋅+∆⋅=211/4（1-2）E为电桥电源电压；式1-2表明单臂电桥输出为非线性，非线性误差为L=%10021⋅∆⋅-RR 。
图1-2 单臂电桥面板接线图四、实验内容与步骤1．应变传感器上的各应变片已分别接到应变传感器模块左上方的R1、R2、R3、R4上，可用万用表测量判别，R1=R2=R3=R4=350Ω。
2．差动放大器调零。
从主控台接入±15V电源，检查无误后，合上主控台电源开关，将差动放大器的输入端Ui短接并与地短接，输出端Uo2接数显电压表（选择2V档）。
将电位器Rw4调到增益最大位置（顺时针转到底），调节电位器Rw3使电压表显示为0V。
关闭主控台电源。
（Rw3、Rw4的位置确定后不能改动）3．按图1-2连线，将应变式传感器的其中一个应变电阻（如R1）接入电桥与R5、R6、R7构成一个单臂直流电桥。
4．加托盘后电桥调零。
金属箔式应变片——全桥性能实验实验报告4页
金属箔式应变片——全桥性能实验实验报告4页实验目的：1. 熟悉金属箔式应变片的工作原理及其使用方法；2. 了解电桥测量原理，实现全桥测量方案设计；4. 实验中应用全桥电路，得到金属箔式应变片的应变-电压输出特性曲线。
实验仪器：1.金属箔式应变片；2.电桥测量仪；3.电压源；4.万用表；5.螺旋卡尺；6.计算机。
实验原理：金属箔式应变片的特点是：采用金属箔片的变形特性，制成微小的电阻应变片，常用的箔片材料有：钨、铂等。
当应变片在受力作用下发生形变，其电阻值也会发生变化，因此可通过测量电阻变化量，了解应变片的应变量。
校准金属箔应变片：由于金属箔片家质差异及加工差异，未校准时其输出电压未知，因此需要校准，以获得稳定的输出结果。
全桥电路：全桥电路采用4个电阻绕成的“Wheatstone电桥”，使用电压源提供电能，经过测量电桥的电阻差值、电压差值等，即可计算测量量的值。
实验步骤：1. 通过螺旋卡尺测量样品上要粘贴应变片的长度和宽度；2. 将样品清洗干净，待干；3. 粘贴金属箔式应变片，注意对粘贴区域的清洁和紧密接触；4. 使用电桥测量仪进行电路连接，根据电桥测量仪的要求连接电源，连接电阻箱；5. 按照测量仪器的测量提示，进行校准，获得标准应变值；6. 施加预测荷载，观察电荷随荷载的变化。
根据荷载下应变的变化率，计算出样品中的应力值；7. 通过计算机记录所测量的电荷值和应变值，描绘出应变—电荷输出特性曲线。
实验结果和分析：1. 实验得到的应变-电荷输出特性曲线如下：2. 通过该特性曲线可以反映金属箔式应变片在各种荷载下的响应情况，具有重要的工程应用价值；3. 实验结果证实，金属箔式应变片是一种灵敏度高、稳定性好、响应速度快的应变传感器，具有广泛的应用前景。
结论：本实验通过对金属箔式应变片进行实验研究，得到了该传感器的应变-电荷输出特性曲线，证实了该传感器具有一定的应变灵敏度、稳定性和相对快速的响应速度，适用于各种领域的力学性能测试和监测。
金属箔式应变片全桥性能实验
实验三金属箔式应变片全桥性能实验一、实验目的了解全桥测量电路的优点。
二、基本原理全桥测量电路中，将受力状态相同的两片应变片接入点桥对边，不同方的应接入邻边，应变片初始阻值是R1=R2=R3=R4，当其变化值∆R1=∆R2=∆R3=∆R4时，桥路输出电压U O2=KEε∆，比半桥灵敏度又提高一倍，非线性误差进一步得到改善。
三、需用器件与单元应变式传感器实验模板、应变式传感器、砝码（每只约20g）、数显表、±15V电源数、±5V电源、数字万用表。
四、实验步骤1、接入模板电源±15V，检查无误后，合上主控台电源开关，将实验模板增益调节电位器Rw3顺时针调节到大致中间位置；（2）将差放的正、负输入端与地短接，Vo1输出端与数显电压表输入端Vi相连，调节实验模板上调零电位器RW4，使数显表显示为零(数显表的切换开关打到2V档)，完毕后关闭主控台电源。
2、根据图3-1接入传感器，将R1、R2、R3、R4应变片接成全桥，注意受力状态不要接错。
接入桥路电源+5V，先粗调节Rw1，再细调RW4使数显表显示为零，保持增益不变；逐一加上砝码，将实验结果填入表3-1；进行灵敏度和非线性误差计算。
图3-1 应变片全桥性能实验接线图五、实验结果分析与处理1、记录数显表数值如下：表3-1：全桥测量时，输出电压与负载重量的关系：2、由所得数据绘出半桥电桥的传感器特性曲线如下图3-2 全桥传感器特性曲线由图可知，全桥的传感器特性曲线的线性特性良好，电桥输出灵敏度很高。
3、（1）计算系统灵敏度：ΔV=（58.2-28.0）+（88.4-58.2）+∙∙+（309-277）/9=（309-58.2）/9=31.22mV∙ΔW=20gS=ΔV/ΔW=1.56mV/g（2）计算非线性误差：Δm =（28.0+58.2+88.4+119.6+150.7+182.8+214.2+246+277+309）/10=167.39mVy FS=309mVδf =Δm / yFS×100%=54.2%六、思考题∆R21、全桥测量中，当两组对边（R1、R3）电阻值相同时，即R1=R3，R2=R4,而R1≠时，是否可以组成全桥：（1）可以？（2）不可以？答：可以组成全桥电路。
金属箔式应变片单臂、半桥、全桥性能比较实验
金属箔式应变片单臂、半桥、全桥性能比较实验一、实验目的：了解金属箔式应变片的应变效应工作原理和性能, 比较单臂、半桥、全桥输出时的灵敏度和非线性度，得出相应的结论。
二、基本原理：电阻丝在外力作用下发生机械变形时，其电阻值发生变化，这就是电阻应变效应，描述电阻应变效应的关系式为：ΔR／R＝Kε式中：ΔR／R 为电阻丝电阻相对变化，K 为应变灵敏系数,ε=ΔL/L 为电阻丝长度相对变化。
金属箔式应变片就是通过光刻、腐蚀等工艺制成的应变敏感元件，通过它转换被测部位受力状态变化。
电桥的作用完成电阻到电压的比例变化，电桥的输出电压反映了相应的受力状态。
对单臂电桥输出电压Uo= EKε/4。
半桥测量电路中，不同受力方向的两只应变片接入电桥作为邻边，电桥输出灵敏度提高，非线性得到改善。
当应变片阻值和应变量相同时，其桥路输出电压U o＝EKε／2。
全桥测量电路中，将受力方向相同的两应变片接入电桥对边，相反的应变片接入电桥邻边。
当应变片初始阻值：R1＝R2＝R3＝R4，其变化值ΔR1＝ΔR2＝ΔR3＝ΔR4时，其输出灵敏度比半桥又提高了一倍，非线性误差和温度误差均得到改善。
其桥路输出电压U o＝KE ε。
三、需用器件与单元：主机箱(±4V、±15V、电压表)、应变式传感器实验模板、托盘砝码。
四、实验步骤：应变传感器实验模板简介：实验模板中的R1、R2、R3、R4 为应变片，没有文字标记的5 个电阻符号下面是空的，其中4 个组成电桥模型是为实验者组成电桥方便而设，图中的粗黑曲线表示连接线。
应变式传感器（电子秤传感器）已装于应变传感器模板上。
传感器中的4片应变片和加热电阻已连接在实验模板左上方的R1、R2、R3、R4 和加热器上。
传感器左下角应变片为R1；右下角为R2；右上角为R3；左上角为R4。
当传感器托盘支点受压时，R1、R3 阻值增加，R2、R4 阻值减小，可用四位半数显万用表2K 电阻档进行测量判别。
检测技术实验报告
实验一金属箔式应变片——单臂电桥性能实验一、实验目的了解金属箔式应变片的应变效应及单臂电桥工作原理和性能。
二、基本原理电阻丝在外力作用下发生机械变形时，其电阻值发生变化，这就是电阻应变效应。
描述电阻应变效应的关系式为：ΔR／R＝Kε式中：ΔR／R 为电阻丝电阻相对变化，K 为应变灵敏系数，ε=ΔL/L为电阻丝长度相对变化。
金属箔式应变片就是通过光刻、腐蚀等工艺制成的应变敏感元件，通过它反映被测部位受力状态的变化。
电桥的作用是完成电阻到电压的比例变化，电桥的输出电压反映了相应的受力状态。
单臂电桥输出电压Uo1= EKε/4。
三、实验器材主机箱(±4V、±15V、电压表)、应变传感器实验模板、托盘、砝码、万用表、导线等。
图2-1 应变式传感器安装示意图如图2-1，将托盘安装到应变传感器的托盘支点上，应变式传感器（电子秤传感器）已安装在应变传感器实验模板上。
传感器左下角应变片为R1，右下角为R2，右上角为R3，左上角为R4。
当传感器托盘支点受压时，R1、R3 阻值增加，R2、R4 阻值减小。
如图2-2，应变传感器实验模板中的R1、R2、R3、R4为应变片。
没有文字标记的5 个电阻是空的，其中4 个组成电桥模型是为实验者组成电桥方便而设的。
传感器中4片应变片和加热电阻已连接在实验模板左上方的R1、R2、R3、R4 和加热器上。
可用万用表进行测量判别，常态时应变片阻值为350Ω，加热丝电阻值为50Ω左右。
四、实验步骤1、根据图2-3 工作原理图、图2-2 接线示意图安装接线。
图2-2 应变传感器实验模板、接线示意图2、放大器输出调零:将实验模板上放大器的两输入端口引线暂时脱开，再用导线将两输入端短接(Vi＝0)；调节放大器的增益电位器RW3 大约到中间位置(先逆时针旋到底，再顺时针旋转2 圈)；将主机箱电压表的量程切换开关打到2V 档，合上主机箱电源开关；调节实验模板放大器的调零电位器RW4，使电压表显示为零。
自动化传感器实验报告三__金属箔式应变片——全桥性能实验
实验 三 项目名称：金属箔式应变片——全桥性能实验一、实验目的了解全桥测量电路的原理及优点。
二、基本原理全桥测量电路中，将受力性质相同的两个应变片接入电桥对边，当应变片初始阻值：R1＝R2＝R3＝R4，其变化值ΔR1＝ΔR2＝ΔR3＝ΔR4时，其桥路输出电压U03＝。
其输出灵敏度比半桥又提高了一倍，非线性误差和温度误差均得到明显改善。
三、需用器件和单元传感器实验箱（一）中应变式传感器实验单元，传感器调理电路挂件、砝码、智能直流电压表（或虚拟直流电压表）、±15V电源、±5V电源。
四、实验内容与步骤1．根据图3-1接线，实验方法与实验二相同。
将实验结果填入表3-1；进行灵敏度和非线性误差计算。
图3-1 应变式传感器全桥实验接线图五、实验注意事项1．不要在砝码盘上放置超过1kg的物体，否则容易损坏传感器。
2．电桥的电压为±5V，绝不可错接成±15V。
一、实验目的了解全桥测量电路的原理及优点。
二、基本原理全桥测量电路中，将受力性质相同的两个应变片接入电桥对边，当应变片初始阻值：R1＝R2＝R3＝R4，其变化值ΔR1＝ΔR2＝ΔR3＝ΔR4时，其桥路输出电压U03＝。
其输出灵敏度比半桥又提高了一倍，非线性误差和温度误差均得到明显改善。
三、需用器件和单元传感器实验箱（一）中应变式传感器实验单元，传感器调理电路挂件、砝码、智能直流电压表（或虚拟直流电压表）、±15V电源、±5V电源。
四、实验内容与步骤1．根据图3-1接线，实验方法与实验二相同。
将实验结果填入表3-1；进行灵敏度和非线性误差计算。
表3-1全桥输出电压与加负载重量值20406080100120140160180200重量（g）电压163147637994110126142158（mv）全桥时传感器的特性曲线图3-1 应变式传感器全桥实验接线图五、实验注意事项1．不要在砝码盘上放置超过1kg的物体，否则容易损坏传感器。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
实验一金属箔式应变片――电桥性能实验
（一）单臂电桥性能实验
一、实验目的：
了解金属箔式应变片的应变效应，单臂电桥工作原理和性能。
二、实验仪器：
应变传感器实验模块、托盘、砝码、数显电压表、±15V、±4V电源、万用表（自备）。
三、实验原理：
电阻丝在外力作用下发生机械变形时，其电阻值发生变化，这就是电阻应变效应，描述电阻应变效应的关系式为：ΔR/R=Kε，式中ΔR/R为电阻丝电阻相对变化，K为应变灵敏系数，ε=Δl/l为电阻丝长度相对变化。
金属箔式应变片就是通过光刻、腐蚀等工艺制成的应变敏感组件，如图1-1所示，四个金属箔应变片分别贴在弹性体的上下两侧，弹性体受到压力发生形变，应变片随弹性体形变被拉伸，或被压缩。
图1-1
图1-2
通过这些应变片转换被测部位受力状态变化、电桥的作用完成电阻到电压的比例变化，
如图1-2所示R5、R6、R7为固定电阻，与应变片一起构成一个单臂电桥，其输出电压
Uo=
R
R R
R E ∆⋅+∆⋅
211/4
（1-1） E 为电桥电源电压，R 为固定电阻值，式1-1表明单臂电桥输出为非线性，非线性误差为L=%10021⋅∆⋅-
R
R 。
四、实验内容与步骤
1．应变传感器上的各应变片已分别接到应变传感器模块左上方的R1、R2、R3、R4上，可用万用表测量判别，R1=R2=R3=R4=350Ω。
2．差动放大器调零。
从主控台接入±15V 电源，检查无误后，合上主控台电源开关，将差动放大器的输入端Ui 短接并与地短接，输出端Uo 2接数显电压表（选择2V 档）。
将电位器Rw3调到增益最大位置（顺时针转到底），调节电位器Rw4使电压表显示为0V 。
关闭主控台电源。
（Rw3、Rw4的位置确定后不能改动）
3．按图1-2连线，将应变式传感器的其中一个应变电阻（如R1）接入电桥与R5、R6、R7构成一个单臂直流电桥。
4．加托盘后电桥调零。
电桥输出接到差动放大器的输入端Ui ，检查接线无误后，合上主控台电源开关，预热五分钟，调节Rw1使电压表显示为零。
5．在应变传感器托盘上放置一只砝码，读取数显表数值，依次增加砝码和读取相应的数显表值，直到200g 砝码加完，计下实验结果，填入下表1-1，关闭电源。
表1－1
重量(g)
电压(mV)
五、实验报告
根据表1－1计算系统灵敏度S ＝ΔU/ΔW （ΔU 输出电压变化量，ΔW 重量变化量）和非线性误差δf1=Δm/y F..S ×100％。
（式中Δm 为输出值（多次测量时为平均值）与拟合直线的最大偏差；y F ·S 为满量程（200g ）输出平均值） 六、注意事项
加在应变传感器上的压力不应过大，以免造成应变传感器的损坏！
（二）半桥性能实验
一、实验目的：比较半桥与单臂电桥的不同性能、了解其特点。
二、实验仪器：同实验（一） 三、实验原理：
不同受力方向的两只应变片接入电桥作为邻边，如图2-1。
电桥输出灵敏度提高，非线性得到改善，当两只应变片的阻值相同、应变数也相同时，半桥的输出电压为
Uo=EK ε/2 =
R
R
E ∆⋅2 （2-1） E 为电桥电源电压，式2-1表明，半桥输出与应变片阻值变化率呈线性关系。
图2-1
四、实验内容与步骤
1．应变传感器已安装在应变传感器实验模块上，可参考图1-1。
2．差动放大器调零，参考实验（一）步骤2。
3．按图2-1接线，将受力相反（一片受拉，一片受压）的两只应变片接入电桥的邻边。
4．加托盘后电桥调零，参考实验（一）步骤4。
5．在应变传感器托盘上放置一只砝码，读取数显表数值，依次增加砝码和读取相应的数显表值，直到200g 砝码加完，计下实验结果，填入下表，关闭电源。
表2-1
重量(g) 电压(mV)
五、实验报告
根据表2-1的实验资料，计算灵敏度L=ΔU/ΔW ，非线性误差δf 2
六、思考题
引起半桥测量时非线性误差的原因是什么？。
