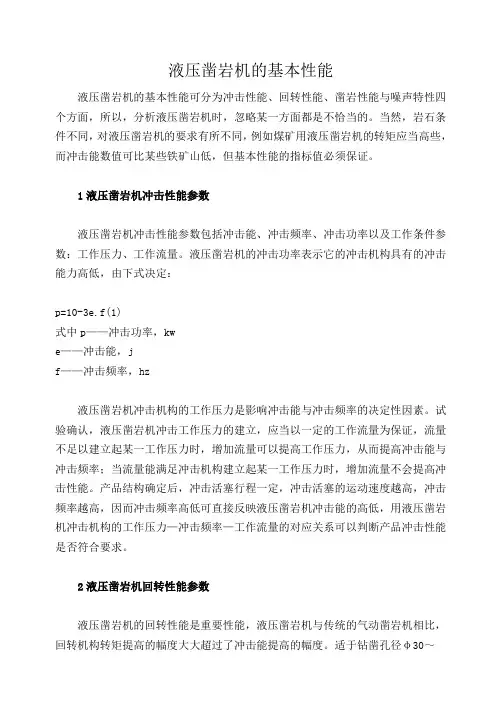

液压凿岩机的基本性能
液压凿岩机的基本性能液压凿岩机的基本性能可分为冲击性能、回转性能、凿岩性能与噪声特性四个方面，所以，分析液压凿岩机时，忽略某一方面都是不恰当的。
当然，岩石条件不同，对液压凿岩机的要求有所不同，例如煤矿用液压凿岩机的转矩应当高些，而冲击能数值可比某些铁矿山低，但基本性能的指标值必须保证。
1液压凿岩机冲击性能参数液压凿岩机冲击性能参数包括冲击能、冲击频率、冲击功率以及工作条件参数：工作压力、工作流量。
液压凿岩机的冲击功率表示它的冲击机构具有的冲击能力高低，由下式决定：p=10-3e.f(1)式中p——冲击功率，kwe——冲击能，jf——冲击频率，hz液压凿岩机冲击机构的工作压力是影响冲击能与冲击频率的决定性因素。
试验确认，液压凿岩机冲击工作压力的建立，应当以一定的工作流量为保证，流量不足以建立起某一工作压力时，增加流量可以提高工作压力，从而提高冲击能与冲击频率；当流量能满足冲击机构建立起某一工作压力时，增加流量不会提高冲击性能。
产品结构确定后，冲击活塞行程一定，冲击活塞的运动速度越高，冲击频率越高，因而冲击频率高低可直接反映液压凿岩机冲击能的高低，用液压凿岩机冲击机构的工作压力—冲击频率—工作流量的对应关系可以判断产品冲击性能是否符合要求。
2液压凿岩机回转性能参数液压凿岩机的回转性能是重要性能，液压凿岩机与传统的气动凿岩机相比，回转机构转矩提高的幅度大大超过了冲击能提高的幅度。
适于钻凿孔径φ30～60mm的液压凿岩机中，冲击能多在100～250j，比气动的独立回转式凿岩机提高不多，但转矩达200～300n.m，提高1倍以上。
经试验研究，液压凿岩机凿岩效率高于气动凿岩机，除因冲击功率增加外，回转机构转矩的提高起了明显的作用。
北京科技大学的研究人员提出了液压凿岩“冲击—扭切综合破岩作用”的观点；我们在大量凿岩试验研究中也发现，在冲击性能参数不变的情况下，调整液压凿岩机回转性能参数，凿孔速度往往可以提高20％～30％。
液压凿岩台车培训资料
凿岩断面可达31m² 凿岩断面可达
以 上 所 有 尺 寸 单 位 为：mm
主要装备组件
主要部件： 主要部件：
• • • • • 凿岩机 推进梁 钻臂 钻进控制系统 底盘 1 x COP1838ME 1 x BMH2800系列 1 x BUT28 DCS18-280 DC10
特性： 特性：
• 采用直接控制式钻进系统，拥有卓越的防卡钻功 采用直接控制式钻进系统， 能RPCF（旋转压力控制推进力）。 （旋转压力控制推进力）。 • 液压泵组由分别用于冲击 定位，旋转和减震的 液压泵组由分别用于冲击/定位 定位， 各个泵构成，采用独立的控制回路， 各个泵构成，采用独立的控制回路，确保最大的 功率输出。 功率输出。 • COP 1838凿岩机采用先进的双减震装置，真正 凿岩机采用先进的双减震装置， 凿岩机采用先进的双减震装置 实现高速钻进和出色的低钻杆损耗。 实现高速钻进和出色的低钻杆损耗。 • 全新设计的润滑系统分别对驱动套、齿轮箱、受 全新设计的润滑系统分别对驱动套、齿轮箱、 压的边螺栓和各交合面都提供了可靠的润滑， 压的边螺栓和各交合面都提供了可靠的润滑，降 低了维护成本并延长了大修的时间间隔。 低了维护成本并延长了大修的时间间隔。
• 钻进时检查：1凿岩机管接头的前端和四周不漏油、漏 水，钎杆是否得到润滑，润滑油的粘度是否符合要求。 2软管和管接头是否不正常振动，不得在任何地方卡住， 特别要注意钻臂和推进梁。3钻进系统，从压力计上检 查液压油力，如果突然发现压力值不正常，就必须立即 中断钻进，请维修人员检查修理。4检查回油过滤器是 否堵塞。5注意液压油的温度不得超过60℃，6注意润滑 油箱是否有油，并检查润滑油泵脉冲次数是否为30—40 次/分。 • 钻进中发现故障及处理：1如果电气柜上报警灯亮时， 不要使用钻机系统，把情况向维修人员报告，请他们检 修故障。2高压电危险，电气故障必须由正式合格的人 员进行处理。3如果任何一个电机的安全断路自动跳闸 了，则需在电气柜中对其进行重新设置。4检查作业地 点的顶、帮是否安全，照明是否良好，直至彻底处理好 事故隐患后方可作业。5作业过程中，要检查电缆是否 有破损，电气仪表是否正常，发现问题及时解决。
凿岩钻机台车手册
CMJ17HTS-D（双动力）CMJ17(单动力)11m21414mm2140×2400－3500×41001400×1900－3500×4100mm7700×1400×23507000×1060/1130×1865mm mm 21401930kg 80005300mm φ43φ43mm MPa冲击能J 冲击频率Hz 工作压力MPa 工作流量L/min 蓄能器充氮压力MPa额定转矩N·m 额定转速r/min 工作压力MPa 工作流量L/min冲击能J 冲击频率Hz 工作压力MPa 工作流量L/min整 机 性 能钻 （凿）孔 机 械履带式单臂凿岩台车单位基本性能参数参数值CMJ17 单臂硬岩全液压掘进钻车主要适用于煤矿、金属矿山、有色金属、水电、铁路、公路等部门的巷道、隧道、涵洞的掘进工程。
该钻车可用于4.2-10.2m2的小断面巷道中作业，可大幅度改善工作环境，提高施工效率和施工质量。
HYD200凿岩机HC25凿岩机适应钎具规格钻孔深度冲洗水压力适应钎具类型特征CMJ17HT-D 机重钻臂数量适应巷道断面工作范围（宽*高）运行状态尺寸（长*宽*高）钻孔直径运行状态最小转弯半径工作状态稳车方式冲击机构回转机构冲击机构工作状态稳车工作宽度15≤451506514－1640－65冲击回转式200≥3314－16≤4562202006000支腿稳车B25×247521000.4－1.2B25钎杆，φ43钎头蓄能器充氮压力MPa 额定转矩N·m 额定转速r/min 工作压力MPa 工作流量L/min MPa mm mm kgmm mm Nmm/min mm/min MPa L/min mm mm °°°MPa L/minkm/h °mm MPa L/min MPa L/min 额定功率kW 额定电压V 额定电流A 额定转速r/min孔 机 械行 走 机 构压 泵爬坡能力工作压力工作流量电动机行走机构特征履带板宽度工作压力工作流量推进器俯仰角度臂身回转驱动方式臂身回转角度臂身水平提升角度工作压力工作流量行走方式驱动机构类型行走速度推进行程推进力 钻 臂推进速度空载返回速度工作压力工作流量类型特征钻臂伸缩推进补偿行程冲洗水压力推 进 器边心距外形尺寸（长*宽*机重类型特征推进方式总长度回转机构20602020037380／66069.9/40.4148017.515履带行走液压马达、减速机0－325％（约14°）液压马达驱动35015回转式无1500俯105 仰15液压马达±18055导轨式油缸-钢丝绳3750210070004000280001218014300.4－1.280800×300×2001153.5320类型额定压力MPa 排量mL/r 类型额定压力MPa 排量mL/r L型号4TNV98T 功率kW 53.1转速r/min 2400油耗g/kw h 257柴油箱容积L37工作压力MPa 工作流量m 3/h水泵类型额定压力MPa 额定流量L/min 工作压力MPa 工作流量m 3/h压缩机类型排气压力MPa 排气量mL/r 容量m 尺寸（直径*宽度）mm 转速r/min主管工程师日期液压油箱容积柴油机液 压 泵 站辅 助 工 作 装 置供水装置 供气装置电缆卷筒（选配）油泵油马达400X760手动4033≤0.82DHB-20550.8250立式多级离心泵1.12890BM-C8016802300.8－1.22轴向柱塞负荷传感变量泵CMJ2-17HTS （双动力）CMJ2-17（单动力）CMJ2-30（单动力）m 2271730mm 2800×2800－5700×52002000×2000－5000×35003000×3000—6000×5000mm 9750*1650*23708400*1160*18508400*1320*2150mm 690060006500mm kg 1310086009800mm φ43φ43φ43mm 300031003100MPa0.8－1.2B28钎杆，φ43钎头dB 冲击能J 冲击频率Hz 工作压力MPa 工作流量L/min 蓄能器充氮压力MPa 额定转矩N·m 额定转速r/min 工作压力MPa 工作流量L/min mm mm kgHC25凿岩机HYD200凿岩机冲击机构边心距钻 （凿）孔 机 械外形尺寸（长×宽×CMJ2-17履带式全液压掘进钻车主要适用于冶金、金属矿山、煤矿等矿山及水电、铁路、公路等部门的巷道、隧道、涵洞的掘进工程。
液压凿岩台车培训资料全
覆盖面积：(有2°外张角)
比例 1:100
Atlas Copco 钻具：
钻 杆 尺 寸 灌浆钻孔用的延伸钻杆 尺 寸 最小孔径 mm
最小孔径 mm
钎 尾 尺寸 直径 mm 长度 mm
件 号
连接套 螺 纹 直径 mm 长度 mm
件 号
技 术 操 作 规 程：
• 只有接受过该设备专业培训并授权获准的操作人员才能 上机操作和使用该设备。 • 认真阅读使用说明书，确定该设备仅用于说明书中所描 述的用途。 • 操作人员通常要佩戴好安全帽、防护耳罩及眼镜等劳保 用品，并且要遵守相应的安全规则。 • 启动前的检查工作：1开始操作前确保所有控制器、操 作杆及停车制动系统工作正常；确定紧急停机按钮功能 良好。2检查发动机油位、液压油位、润滑油箱ECT油 的油位是否处于正常状态。3接好电源后检查各指示灯 及电压是否处于正常状态。4连接好供水设施后打开阀 门冲洗过滤器，同时检测水压是否达到规定要求。5发 现设备出现任何故障和损坏及报警灯亮起，要立即报告， 只有在故障排除或损坏修复之后，报警灯熄灭，才能操 作和使用设备。
• 行车安全注意事项：1驱车之前，确保台车附近无人。2要将推进 梁收到后部运输位置，将凿岩机收到推进梁的后端；同时翻转推 进梁，直到推进梁的夹持器轴达到垂直位置。3检查沿途有无冒 顶、卡帮；有无大石块、大坑；以及电缆、风管、水管是否碍阻。 4当上坡或下坡时档位开关绝不能置于空档位置，以免台车失去 控制，造成飞车事故。5离开台车无人看管时，务必实施停车制 动。 • 钻进前检查：1钻机运行之前以及工作过程中，绝对不允许任何 人在钻臂下或工作的范围内活动。2开始钻进前，整个台车要用 四个支脚平衡撑起；使台车轮子自由悬浮，轮轴不承载。3在启 动液压泵之前，检查控制板上所有控制杆是否处于空档位置。4 推进器必须牢固地顶住钻进工作面。5要用控制阀启动水冲洗， 要确保阀门全部打开。6把控制杆CIR向前推，启动回转钻进。7 把控制杆CIS移动到中立位置来启动慢速冲击，同时把控制杆 CIF推向前来推进，使钻机获得低旋转力和低冲击力。8当钻机进 入岩石中后，把CIS控制杆再向前推，使钻机获得高旋转力和高 冲击力。9当钻机达到预定孔深时，凿岩机就会自动退回，同时 冲击停止。10当在洞顶、底板、和横向钻孔时，在翻转推进梁的 时候，推进梁的重心必须始终靠近翻转位置。 以免推进梁损坏 及凿岩机侵倒。
华泰机械HT81概述
第一章HT81A全液压掘进钻车概述HT81A全液压掘进钻车是张家口宣化华泰矿冶机械有限公司在吸收国内外同类产品优点的基础上，自主研究、开发、制造的先进的中小型岩巷全液压凿岩设备。
该钻车结构紧凑、外形尺寸小、节约能源、噪声低、功能多、效率高，实现岩巷掘进机械化作业，可大大提高掘进速度。
该钻车适用于金属矿、水电等各种地下巷道、涵洞的掘进作业。
该钻车适合在中小断面巷道中工作，巷道断面为35平方米，钻孔直径Φ43-Φ102毫米。
液压凿岩有如下优点：1、节约能源：对一定钻进能力的钻车来说，电动液压系统所需功率，只有气动钻进功率损耗的1/3。
功率损失小，故可节约能源。
2、凿岩效率高、速度快：经试验对比，在同类岩石和相同孔径的条件下，凿深孔用液压凿岩机比气动凿岩，凿岩速度提高二倍以上，液压凿岩速度可达0.8-2.5米/分。
3、钻杆成本低：由于液压凿岩参数可调整，因此能在不同岩石条件下选择最优凿岩参数。
又由于液压凿岩冲击应力波平缓，传递效率高，因此钻具和钎杆一般可节约15-20％。
4、降低凿岩成本：由于液压压力比气动压力高10倍左右，因此在同样冲击功率时液压凿岩机活塞受力面积小，冲击活塞面积接近钎尾面积，应力传递损失小，受力均匀，寿命高、故障少、故成本费可降低30％左右。
5、改善工作环境，噪声低：由于液压凿岩不必排除废气，因而没有废气所夹杂的油污所造成的对环境的污染。
提高了工作面的能见度，改善操作环境。
液压凿岩除金属撞击声外，无废气排放声音，故比气动凿岩噪声可降低5-10分贝。
6、液压凿岩施工可提高施工质量：由于液压凿岩爆破后巷道规格尺寸和表面规矩平整。
采用光爆锚喷先进技术。
该钻车能保证钻孔深度和间距的精度，故可提高工程的施工质量。
7、由于司机操作位置远离工作面，处于支护下工作，防止了空顶作业，有利于安全生产。
液压凿岩机技术参数分析与归纳_周志鸿(精)
1液压凿岩机技术参数的分类机械设备的技术参数又常常称为技术特征、技术规格等等,这三者常常混用,其实这三者既有相同之处,又有区别。
技术参数必须是数值;技术特征包含了技术参数与设备的部件配置;技术规格只包含设备最主要的技术参数与配置,一般作为采购依据。
液压凿岩机技术参数共有36个之多,按照技术参数的作用可以分为输入参数、输出参数、几何参数、重量参数、接口参数5大类;按照参数的获得方式可以分为独立参数与导出参数2种。
独立参数是基于测量而得到的基本参数,导出参数是根据独立参数计算而得到的,详见表1。
2液压凿岩机输入参数2.1主要输入参数液压凿岩机主要输入参数包括冲击油压、冲击流量、回转油压、回转流量等7个,见表2。
随着液压与密封技术的进步,液压凿岩机的冲击油压与回转油压都有增高的趋势,供油压力高,也反映了液压凿岩机的制造质量比较高。
供油压力高,供油流量就会相应地减少,这就可以减轻液压凿岩机及其连接油管的重量。
阿特拉斯·科普柯公司液压凿岩机的冲击油压为20~25MPa,回转油压为15~20 MPa。
2.2其它输入参数液压凿岩机其他输入参数有冲洗水压力与润滑用压缩空气压力、流量等4个,见表3。
阿特拉斯·科普柯公司液压凿岩机的冲洗水压力为1~2MPa,润滑用压缩空气压力为0.2MPa,压缩空气流量为5~6L/s。
3液压凿岩机输出参数液压凿岩机的输出参数有冲击能量、冲击频率、回转扭矩与回转速度、冲击功率等10个,冲击能量与冲击频率的乘积等于冲击功率,见表4。
液压凿岩机技术参数分析与归纳周志鸿1,马飞1,郑利霞2(1北京科技大学土木与环境工程学院设备系,北京100083;2北京信息职业技术学院,北京100015摘要:将液压凿岩机众多的技术参数归纳为输入参数、输出参数、几何参数、重量参数、接口参数5大类,对每一个技术参数进行定义。
关键词:液压凿岩机;技术参数;分类;冲击能中图分类号:TD421.2+2文献标识码:A表1液压凿岩机技术参数分类参数类别说明输入参数又称为工作参数,即凿岩机工作所必需输入条件输出参数又称为性能参数,即凿岩机工作的效果几何参数凿岩机的主要外形尺寸重量参数凿岩机的机重接口参数凿岩机与外部设备的接口尺寸总计独立参数个数导出参数个数9246401253 2313表2液压凿岩机主要输入参数序号参数名称代号单位参数性质1冲击油压p p MPa或bar独立测量参数2冲击流量Q p L/min或L/s独立测量参数3回转油压p r MPa或bar独立测量参数4回转流量Q r L/min或L/s独立测量参数5蓄能器充气压力p acc MPa或bar独立测量参数6冲击输入功率PIN p k W PIN p=p p×Q p 7回转输入功率PIN r k W PINr=pr×Q r表3液压凿岩机其他输入参数序号参数名称代号单位参数性质1冲洗水压力p flu MPa或bar独立测量参数2冲洗水耗水量Q flu L/min或L/s独立测量参数3油雾空气压力p lub MPa或bar独立测量参数4油雾空气耗气量Q lub L/min或L/s独立测量参数表4液压凿岩机的输出参数序号参数名称代号单位参数性质1冲击频率f Hz(赫兹独立测量参数2冲击能量E J(焦耳独立测量参数3回转扭矩T Nm独立测量参数4回转速度n r/min或rpm独立测量参数5冲击输出功率POUT p k W POUT p=E×f6回转输出功率POUT r k W POUT r=T×n×2π/607总输出功率POUT t k W POUT t=POUT p+POUT r 8冲击效率ηp无量纲ηp=POUT p/PIN p9回转效率ηr无量纲ηr=POUT r/PIN r10总效率ηt无量纲ηt=POUT t/PIN t3.1冲击频率液压凿岩机的冲击频率一般都高于气动凿岩机,大多数机型的冲击频率都大于或等于50Hz,为了提高凿岩钻孔速度,国外大的制造厂商都不断地提高液压凿岩机的冲击功率,由于冲击能受到零件材料强度与价格的限制,所以只能提高冲击频率, 21世纪以来,国外最先进的液压凿岩机的冲击频率已经达到100Hz,甚至还有继续提高冲击频率的趋势。
安百拓集团公司非露天用液压凿岩机技术参数介绍
安百拓集团公司非露天用液压凿岩机技术参数介绍王晟炜1袁刘朋2,丁涛1(1.天水凿岩机械气动工具研究所,甘肃天水,741020;2.无锡通准凿岩工具有限公司,江苏无锡,214000)摘要:安百拓集团公司是从瑞典阿特拉斯·科普柯公司拆分出来的新业务独立公司。
该公司液压凿岩机系列种类比较齐全、分类比较合理。
本文介绍了该公司锚杆钻车、隧道掘进台车、地下掘进台车等非露天类液压凿岩机相关技术参数,以期能对民族产业的发展起到借鉴作用,也可为特殊工况下专用凿岩设备研发过程中核心部件的选型提供参考。
关键词:液压凿岩机;冲击;回转;凿岩中图分类号:TD421.2文献标志码:B收稿日期:2018-07-261安百拓液压凿岩机技术特点阿特拉斯·科普柯集团重视液压凿岩机的研发工作,不仅逐步推出了大量便于用户使用和维护保养的产品,并且将多年的设计生产与用户服务经验运用到新产品研发之中,通过更好的冲击功率与冲击频率的匹配、以及冲击参数与回转参数的组合,进一步提高了新产品的凿速、增长了钎杆的使用寿命。
安百拓集团继承和发扬了阿特拉斯·科普柯集团的产品技术,推出了带有“+”号的新一代产品。
这些新推出的产品,主要是使产品具有更长的保养周期等优点(至少延长50%以上的保养周期),从而更方便用户使用和提高生产效率。
Introduction to Specifications of Non-Open-Pit Hydraulic Rock Drills fromEprioc Group CompanyWANG Sheng-wei 1,LIU Peng 2,DING Tao 1(1.Tianshui Institute of Rock Drilling Machine and Pneumatic Tools,Tianshui 741020,Gansu;2.Wuxi Tongzhun Rock Drilling Tools Co.,Ltd,Wuxi 21400,Jiangsu )Abstract :Eprioc Group Company,an emerging company which is split from Sweden ’s Atlas Copco,hasindependent businesses.The family of hydraulic rock drills features complete types and appropriate classification.In this paper,specifications of non-open-pit hydraulic rock drills such as the anchor drilling rig,TBM,etc,from the company are introduced,in order to provide directions for the development of the national industry and reference for theselection of core parts in the course of R&D of special rock drilling equipments used in special conditions.Key words :hydraulic rock drill ;impact ;rotary ;rock drilling凿岩机械气动工具(总第172期)周志鸿教授在《阿特拉斯·科普柯公司液压凿岩机型号与技术特点》一文中,对阿特拉斯液压凿岩机型号编制的含义作了详尽表述。
凿岩机最齐的技术参数
凿岩机说明书凿岩机凿岩机介绍凿岩机是用来直接开采石料的工具。
它在岩层上钻凿出炮眼，以便放入炸药去炸开岩石，从而完成开采石料或其它石方工程。
此外，凿岩机也可改作破坏器，用来破碎混凝土之类的坚硬层。
凿岩机分类凿岩机按其动力来源可分为风动凿岩机（或气动凿岩机）、内燃凿岩机、电动凿岩机和液压凿岩机等四类。
风动式以压缩空气驱使活塞在气缸中向前冲击，使钢钎凿击岩石，应用最广。
电动式凿岩机由电动机通过曲柄连杆机构带动锤头冲击钢钎，凿击岩石。
并利用排粉机构排出石屑。
内燃式利用内燃机原理，通过汽油的燃爆力驱使活塞冲击钢钎，凿击岩石。
适用于无电源、无气源的施工场地。
液压式依靠液压通过惰性气体和冲击体冲击钢钎，凿击岩石。
这些凿岩机的冲击机构在回程时，由转钎机构强迫钢钎转动角度，使钎头改变位置继续凿击岩石。
通过柴油的燃爆力驱使活塞冲击钢钎，如此不断地冲击和旋转，并利用排粉机构排出石屑，即可凿成炮孔。
风动凿岩机（或气动凿岩机）风动凿岩机/气动凿岩机气动凿岩机产品介绍一种以压缩空气为动力的冲击式钻眼机械。
按推进方式又分手持式凿岩机、气腿式凿岩机、伸缩上向式凿岩机及导轨式凿岩机等。
气动凿岩机产品分类工程上常见的分类是按凿岩机的支撑方式来分类的。
(1)D持式凿岩机这类凿岩机的重量较轻，一般在25kg以下，工作时用手扶着操作。
可以打各种小直径和较浅的炮孔。
一般只打向下的孔和近于水平的孔。
由于它靠人力操作，劳动强度大，冲击能和扭矩较小，凿岩速度慢，现在地下矿山很少用它。
属于此类的凿岩机有Y3、Y26等型号。
(2)汽腿式凿岩机这类凿岩机安装在气腿上进行操作，气腿能起支撑和推进作用，这就减轻了操作者的劳动强度，凿岩效率比前者高，可钻凿深度为2)5m、直径34)42mm的水平或带有一定倾角的炮孔，为矿山广泛使用。
如YT23(7655)、YT24、YT28、YTP26等型号均属此类凿岩机。
(3)上向式(伸缩式)凿岩机这类凿岩机的气腿与主机在同一纵轴线上，并连成一体，因而又有“伸缩式凿岩机”之称，专用于打60。
凿岩台车作业指导书
凿岩台车作业指导书编制单位：二矿区编制时间：二零一一年三月目录1、Atlas公司Boomer 282凿岩台车技术性能 (3)2、凿岩台车主要部件的结构名称 (9)3、凿岩台车全车润滑示意图 (16)4、总的安全守则 (17)5、凿岩台车出车前的检查 (18)6、凿岩台车运行中的检查 (20)7、凿岩台车停车后的检查 (21)8、发动机的启动 (21)9、凿岩台车的操作 (22)10、怎样操作钻臂进行凿岩作业 (25)11、凿岩台车运行和停车时的注意事项 (28)12、台车的起步与行驶 (33)13、凿岩前的准备工作 (34)14、凿岩作业 (34)15、作业完毕与收车 (35)一、Atlas公司Boomer 282凿岩台车技术性能Boomer 282 全液压凿岩台车，适用于地下矿山、隧道及地下厂房开挖的爆破钻孔。
最大工作面积达45 平方米，钻孔直径自41 毫米至102毫米。
整体结构设计合理、强度高、操作和维修简单、方便，设备运行效率高、经济性好。
1.1、COP1638技术数据重量, kg 170长度, mm 1008宽度, mm 251高度, mm 223冲击功率, kw 16冲击频率, Hz 60液压系统压力, 最大bar 200回转速度, rpm 0-310/0-190回转压力,最大, bar 210回转扭矩,最大, Nm 660/1000冲渣水压力, bar 5.5-251.2、BMH 2800系列推进梁BMH型号2843总长mm 5897钻杆长mm 4310钻孔深度mm 4015重量kg（含凿岩机）524最大推进力100bar1.3、BUT28钻臂推进补偿1250 mm钻臂延伸1250 mm推进梁360º翻转大臂举升角度+65º，下摆角度–30º大臂左右摆动角度± 35º重量1750 kg1.4、DC15底盘DeutzF5L912W柴油发动机，2500rpm时功率为55kW，1550rpm时，扭矩为230Nm，铰接式底盘，+/- 41°转角，液压助力转向系统。
新型液压凿岩机部分结构参数设计研究
新型液压凿岩机部分结构参数设计研究液压凿岩机是一种常用的矿石开采设备，其设计与性能对于提高矿石开采效率具有重要意义。
本文将研究液压凿岩机的部分结构参数设计，包括凿岩机构、凿岩机构的工作角度、凿岩机构的冲击力以及液压系统的设计等方面。
一、凿岩机构的设计凿岩机构是液压凿岩机的关键组成部分，其设计应考虑工作效率、凿岩深度、凿岩质量等因素。
1.凿岩机构的材料选择：由于液压凿岩机工作环境复杂，需要能承受高强度冲击力的材料。
一般采用高硬度、高韧性的合金钢材料。
2.凿岩机构冲击频率的调节：凿岩机构的冲击频率对凿岩效率有着重要影响，应设计可调节冲击频率的凿岩机构。
可采用液压缸和齿轮驱动等方式实现冲击频率的调节。
3.凿岩机构的防护措施：由于凿岩机构在工作过程中会产生大量的岩屑和灰尘，因此应设计相应的防护措施，避免灰尘进入凿岩机构内部造成故障。
二、凿岩机构的工作角度设计凿岩机构的凿岩效果与工作角度有着密切的关系，需要对凿岩机构的工作角度进行设计和调整。
1.工作角度的选择：根据不同岩石的性质和凿岩需求，选择合适的工作角度。
对于硬质岩石，可选择较小的工作角度，以提高凿岩效果；对于软质岩石，可选择较大的工作角度，以增加凿岩速度。
2.工作角度的调整：凿岩机构应设计可调节的工作角度，以适应不同凿岩工况的需求。
可通过液压缸和角度调节装置实现工作角度的调整。
三、凿岩机构的冲击力设计凿岩机构的冲击力是影响凿岩效果的重要参数，应进行合理的设计。
1.冲击力的大小：冲击力应根据凿岩的性质和要求进行设计。
对于硬质岩石，冲击力应较大；对于软质岩石，冲击力可以适当减小。
2.冲击力的调节：凿岩机构应设计可调节冲击力的装置，以适应不同凿岩工况的需求。
可通过液压系统的调节实现冲击力的变化。
四、液压系统的设计液压系统是液压凿岩机的能量传动和控制系统，其设计关系到凿岩机的工作效率和可靠性。
1.液压缸的选择：液压缸应具有足够的冲击力和耐久性，选择品质可靠的液压缸是关键。
平巷(斜坡道)施工技术与装备
效提高50%～100%。
EBJ—120TP型悬臂式掘进机
• 主要技术参数
• 经济截割硬度 ≤60MPa • 行走速度 3/6m/min • 适应断面 8～18m2 • 离地间隙 250mm • 最大截割高度 3.75m • 液压系统功率 71.5kW • 适用坡度 ±16° • 液压系统压
≤2.
爬坡能力/ ° 适用巷道断面/m2
≤14 2×2～6.3×4.5
一次推进行程/mm 钻孔速度/m.min-1 电机功率/kW
2500 0.8～2.5
55
钻臂与推进器平动累计误差/ ° ≤5
• 竖井出渣更安全，更高效 • 巷道修补，物料转运更节能
MWY6/0.3 电动挖掘机 此款电动挖机是我公司在吸收国外同类 产品优点的基础上，研发生产的井下清 底、装岩及物料装运巷道修补设备。 该设备与工程挖机不同，具有节约能源、 噪音低、污染小、效率高结构紧凑结实 等特点。是井巷建设中最佳辅助设备。
（二）岩巷掘进机械化作业线
• 2.1以耙斗装岩机为主的机械化作业 线
• 2.2以侧卸式装岩机为主的机械化作 业线
• 2.3以侧卸和液压钻车组合为主的机 械化作业线
• 2.4全断面掘进机机械化作业线
（三）斜井快速施工实例和成效
• 阳泉矿区贵石沟矿主斜井全长1140m，掘进 断面为19.03m2，采用0.9m3耙斗机，6m3箕斗和 24m3矸石仓。斜井一年到底，创大断面斜井月 成井150.7m的好成绩。1991年6月在大同矿区马 脊梁新高山主斜井施工中，掘进为15.02m3，采 用1.2m3耙斗机，8m3箕斗和40m3矸石仓创月成 井376.2m的好成绩，突破日本大断面斜井月成井 352m纪录。而后又在云冈南翼回风斜井、主斜 井以及忻州窑回风斜井的施工中，采用同样设备 月平均进尺分别达到120.8m、230m和244m。
液压凿岩机结构
前言冲击凿岩是破碎中硬以上岩石的主要工序，在采掘与开挖岩石工程中广泛应用。
在冲击凿岩系统中，凿岩机是完成能量转换的动力机构，钎杆是动力传递机构，钎头是破碎岩石的工作机构。
凿岩机输出的能量借助钎杆和钎头（凿岩钎具）传递给岩石，达到破碎岩石形成炮孔的目的。
凿岩机的性能好坏是影响凿岩生产率和成本最关键的设备。
液压凿岩机与气动凿岩机相比，因具有节能、高效、作业条件好等显著优点，近十几年来，在国外得到迅速发展，在国内一些矿山也逐步扩大使用。
液压凿岩机的理论研究在国内外都取得很大进展，但系统论述液压凿岩机的理论、设计和应用方面的书籍非常少。
本次设计是针对液压凿岩机机构和液压系统设计，在设计中选择合理的结构和液压系统会使液压凿岩机的工作性能有很大的改善，效率高等优点。
参数：冲击功率：5.5 kw冲击频率：50 Hz回转速度：350（r/min ）最大转矩：175 N.m冲击压力：17 MpaYM 系列液压隔膜计量泵，最大流量h L 4000，供油压力25-32Mpa 。
XHM11-700摆线马达，理论排量682ml/r,额定压力25 Mpa ，最高压力35 Mpa ，额定转矩2667N.m,单位理论转矩114（N.m/ Mpa ）,最大功率175Kw ，最高可连续转速240r/min,马达重量94kg 。
1绪论液压凿岩机是以高压液体作动力的一种新型高效凿岩设备。
它与气动凿岩机相比具有能量消耗少、凿岩速度快、效率高、噪音小、易于控制、卡钻事故少、钻具寿命长等许多有点，在近十几年获得了迅速发展。
自1861年气动凿岩机开始应用以来，经过不断改进、完善，各类气动凿岩机在矿业开发和开挖工程中发挥了巨大的作用。
但气动凿岩机是以压缩空气作为传递能量的介质，因此存在着两个根本性弱点：一是能耗大，它的能量利用总效率只略高于10%；二是作业环境恶劣，噪声高、油雾大，特别是在地下作业，此问题更加突出。
为了解决这些问题，人们一直在进行新的传递能量介质的探索。
液压凿岩机结构设计
液压凿岩机结构设计黑龙江八一农垦大学毕业论文(设计)摘要在综合分析各类液压凿岩机冲击工作原理和轻型液压凿岩机各种结构的基础上，创新提出了轻型独立回转液压凿岩机的新构型，研制了YYT-30型轻型独立回转液压凿岩机。
该机型的问世，有望取代传统的支腿式气动凿岩机，成为我国中小矿山和一般工程施工中凿岩机械的主力机型。
该机技术性能先进，结构新颖，具有耗能少、体积小、重量轻、冲击能大、钻速快、噪声低、振动小，工人劳动强度低等优点，可广泛用于大理石，花岗岩，金属矿，非金属矿和煤矿等矿山开凿石，用于地质勘探坑探巷道掘进以及采石，水电，铁路，港口，基地，基建，国防工程中钻凿炮眼。
关键词:液压凿岩机;独立回转;冲击能I黑龙江八一农垦大学毕业论文(设计)AbstractAfter analyzing the impacting principle of all kinds of hydraulic rock drills and various structures of portable hydraulic rock drill, a new structure of portable independent rotary hydraulic rock drill, YYT 30 portable independent rotary hydraulic rock drill, is put forward in the dissertation, and made in reality. It will become main style in medium and small-scale mines and general engineering machines in our country, which will replace traditional legged pneumatic rock drill hopefully.The machine of advanced technology, the new structure, with less energy consumption, small size, light weight, the impact energy, faster penetration rate, low noise, vibration small, workers advantage of low labor intensity, can be widely used in marble, granite, metal Ore, non-metallic minerals such as coal mines and cut stone. Exploration for geological prospecting pit roadway excavation and quarrying, electricity, water, railways, ports, bases, infrastructure, national defense projects in the drilling Perforation.Key words: hydraulic rock drills; portable independent rotary;impact energyII黑龙江八一农垦大学毕业论文(设计)目录摘要 ..................................................................... (I)ABSTRACT ............................................................... .............................. II 1绪论...................................................................... ............................. - 1 -1.1 国内外液压凿岩机发展概况 .................................................- 1 -1.1.1 国外液压凿岩机发展概况 .......................................... - 1 -1.1.2 国内液压凿岩机发展概况 .......................................... - 2 -1.2 液压冲击机构设计理论研究体系概况.................................- 3 -1.2.1 蓄能器 ..................................................................... ..... - 3 -1.2.2 配流阀(换向阀) .......................................................... - 3 -1.2.3 防空打和钎尾反弹理论 .............................................. - 4 - 2轻型独立回转液压凿岩机的总体结构 .......................................... - 5 -2.1 液压凿岩机的基本结构 .........................................................- 5 -2.2 液压凿岩机冲击机构的结构类型分析.................................- 6 -2.2.1 液压凿岩机的基本结构类型...................................... - 6 -2.2.2 液压凿岩机的冲击工作原理...................................... - 7 -2.2.3 有阀型液压凿岩机冲击机构的结构分析 ............... - 11 -2.3 轻型独立回转液压凿岩机总体结构方案...........................- 12 - 3 液压冲击机构的设计 ................................................................... - 15 -3.1设计理论分析...................................................................... ..- 15 -3.2 冲击活塞系统的设计 ...........................................................- 17 -3.2.1 活塞系统设计的基本要求 ........................................ - 17 -3.2.2 活塞零件的设计计算 ................................................ - 17 -3.2.3 活塞台肩部分的设计计算 ........................................ - 18 -3.3 蓄能器的设计 ..................................................................... ..- 21 -3.4 换向信号孔位置的确定 .......................................................- 23 -3.5 活塞防空打装置的设计方法 ...............................................- 23 - 参考文献...................................................................... ...................... - 25 -III黑龙江八一农垦大学毕业论文(设计)1绪论1.1 国内外液压凿岩机发展概况1.1.1 国外液压凿岩机发展概况自1861年气动凿岩机开始应用以来，经过不断改进、完善，各类气动凿岩机在矿山、铁路、公路、水电、煤炭和建筑工程施工中发挥了巨大的作用。
液压凿岩台车HT81结构参数
第一节HT81A全液压掘进钻车结构HT81全液压掘进钻车由轮式行走底盘、钻臂组件、推进器、钎具、动力系统、电气系统、空气压缩机、水泵系统、液压系统组成，钻车结构见下图钻臂组件第二节HT81A全液压掘进钻车参数外形尺寸及重量宽度 1850mm行走时高度 2340mm顶棚最高时高度 2940mm行走时长度 11500mm离地间隙 280mm毛重（基本配置） 12500kg车桥承重前桥 7500kg后桥 5000kgHT 10底盘洛拖YTR4105四缸四冲程柴油发动机2200rpm时发动机输出功率为60kW1650rpm时发动机输出扭矩为295Nm固定式驾驶座椅符合标准的防落物的安全防护顶棚喇叭铰接转向转角+/-40四轮驱动液压动力转向系统液力传动变速箱HT10前桥HT10后桥，带有+/-10°摆动角前后轮胎均为12.00-20轮胎接近角和离去角15°前（可展开式）后各有2个液压支腿行车制动：钳盘式制动紧急停车和泊车制动：手动制动燃油箱容积60L电气系统24伏蓄电池2×12V,70Ah工作照明大灯（卤素灯）：2×60W 220V交流电行车照明灯7×70W，24V底盘集中润滑系统灭火器最大承载时爬坡能力1：4平地行进速度＞10公里/小时（滚动阻力系数0.05），1：8坡道时行进速度＞4.5公里/小时液压系统液压泵组：一台变数泵用于冲击/定位，一台定量泵用于凿岩机回转泵卸除启动：系统压力200bar液压油箱，最大容积200L低油位报警器（包括电源接通状态时自动停机）液压油箱上装有油温表20目精度过滤器液压油过滤器显示器水冷式液压油冷却器矿物液压油一套操作控制台伸缩式钻臂推进梁补偿1250mm钻臂延伸1250mm平行保持完全推进梁翻转左右旋转180°大臂举升角最大+65°最小-30°大臂摆动角±35°钻臂自身重量1750kg空气系统最大排量，7bar时，0.25 l/s气压表水系统增压水泵CDL4-16在增压12 bar时，最大流量52 l/min 最小进水压力2bar。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第一节HT81A全液压掘进钻车结构
HT81全液压掘进钻车由轮式行走底盘、钻臂组件、推进器、钎具、动力系统、电气系统、空气压缩机、水泵系统、液压系统组成，钻车结构见下图
钻臂组件
第二节HT81A全液压掘进钻车参数
外形尺寸及重量
宽度 1850mm
行走时高度 2340mm
顶棚最高时高度 2940mm
行走时长度 11500mm
离地间隙 280mm
毛重（基本配置） 12500kg
车桥承重前桥 7500kg
后桥 5000kg
HT 10底盘
洛拖YTR4105四缸四冲程柴油发动机
2200rpm时发动机输出功率为60kW
1650rpm时发动机输出扭矩为295Nm
固定式驾驶座椅
符合标准的防落物的安全防护顶棚
喇叭
铰接转向转角+/-40
四轮驱动
液压动力转向系统
液力传动变速箱
HT10前桥
HT10后桥，带有+/-10°摆动角
前后轮胎均为12.00-20轮胎
接近角和离去角15°
前（可展开式）后各有2个液压支腿
行车制动：钳盘式制动
紧急停车和泊车制动：手动制动
燃油箱容积60L
电气系统24伏
蓄电池2×12V,70Ah
工作照明大灯（卤素灯）：2×60W 220V交流电
行车照明灯7×70W，24V
底盘集中润滑系统
灭火器
最大承载时爬坡能力1：4
平地行进速度＞10公里/小时（滚动阻力系数0.05），1：8坡道时行进速度＞4.5公里/小时
液压系统
液压泵组：一台变数泵用于冲击/定位，
一台定量泵用于凿岩机回转
泵卸除启动：
系统压力200bar
液压油箱，最大容积200L
低油位报警器（包括电源接通状态时自动停机）液压油箱上装有油温表
20目精度过滤器
液压油过滤器显示器
水冷式液压油冷却器
矿物液压油
一套操作控制台
伸缩式钻臂
推进梁补偿1250mm
钻臂延伸1250mm
平行保持完全
推进梁翻转左右旋转180°
大臂举升角最大+65°
最小-30°
大臂摆动角±35°
钻臂自身重量1750kg
空气系统
最大排量，7bar时，0.25 l/s
气压表
水系统
增压水泵CDL4-16
在增压12 bar时，最大流量52 l/min 最小进水压力2bar。
