直放站指标参数详解
直放站各种机型技术指标、原理、组成
各种机型技术指标原理组成R-9110C 型GSM频段选频直放站技术指标工作频段上行：890~909MHz 下行：935~954MHz带宽 2 ~ 19MHz 增益≥90dB增益可调范围≥30dBALC起控点输出功率上行：37dBm 下行：40dBm三阶交调≤-30dBc 噪声系数≤5dB回波损耗≤-15 dB 延迟时间≤5μs参数设置便携电脑通过RS-232本地设置或通过无线Modem远程设置监控功能控制：工作频带，上、下行增益，开关机监测：频率源、功放、低噪放、门禁、电源射频接头N-K工作电压AC220V±20%, 50HZ±10% 整机功耗200W环境温度-30~+55℃体积（长×宽×高）490×214×805mm重量46kg监控系统备用电瓶保证工作时间6小时R-9110C 型GSM 频段选频直放站内部主要模块下行支路R-9110C 原框方框图DTR-9110AC型GSM频段选频直放站技术指标工作频段上行：890~909MHz，下行：935~954MHz 工作带宽2~19MHz可设置，中心频率可变增益＞90dB增益可调范围40dB输出功率25dBm（-36dBm交调杂散电平）33dBm（-13dBm交调杂散电平）ALC功能具备最大射频输入10dBm（非损坏）三阶互调≤-36dBm，9KHz-1GHz≤-30dBm，1-12.75GHz 噪声系数≤5dB带内波动≤2dB驻波比 1.5延迟时间＜5μs射频接头N-K射频接口阻抗50Ω电源145~295V AC/50Hz远程监控报警控制：工作频段，增益，开关机，监测：功放，锁相源，低噪放，电源，过热告警，门控，电源功耗150W环境温度-30~＋55℃相对湿度≤95%体积（长×宽×高）600×450×180（mm）重量35kg监控备用电池供电时间5小时主机后备电池供电时间（100AH配置）6小时（可选项）开机等待时间约30秒R-9110AC 型GSM 频段选频直放站内部主要模块R-9110AC原框方框图DTR-9110AC（Ⅱ2，10W）型GSM频段选频直放站技术指标工作频段上行：890~909MHz下行：935~954MHz工作带宽2~19MHz增益60~92dB连续可调，1 dB步长带内波动≤3dB选择性BW2dB:≥19 MHz; BW45dB:≤20.2 MHz; BW60dB:≤21.0 MHzALC功率下行：40 dBm；上行：40 dBm三阶互调≤-36dBm（25 dBm功率）杂散≤-36dBm,9KHz-1GHz；≤-30dBm,1-12.75GHz 噪声系数≤5dB延迟时间≤6μs驻波比≤1.4最大射频输入＜13dBm（非损坏）本地和远程监控报警控制：工作频段、增益、开关机、自激消除开关、过温告警门限、上下行输出功率门限、输入功率门限、告警量上拨使能监测：功放、锁相环、低噪放、电源、电源供电、过温、隔离度告警、移位告警、上下行输出功率、输入功率本地监控利用设备上的RS-232接口接至PC机远程监控利用内置GSM Modem，监控数据传送采用“GSM 数传”或“GSM短信”方式自激自动消除功能具备射频接头50ΩN-K接口方式MT、DT接口外置或内置可选工作电源155~285V AC/50~60Hz电源功耗150W体积（长×宽×高）600×450×180（mm）重量37kg环境温度-25~＋55℃相对湿度≤95%监控备用电池供电时间约5小时开机等待时间约120秒R-9110AC （Ⅱ2，10W ）型GSM 频段选频直放站内部主要模块R-9110AC(Ⅱ2)原框方框图 DTR-9110AS型GSM太阳能直放站技术指标工作频段上行：890~909MHz 下行：935~954MHz工作带宽2~19MHz（用户可选，中心频率可变）增益≥95dB增益可调范围40dB输出电平≥37dBm噪声系数≤5dB带内波动≤2dB驻波比 1.5延迟时间＜3μs射频接头N-K射频接口阻抗50Ω远程监控报警控制：频率，增益，开关机，监控：功放，锁相源，低噪放，电源，功率检测，过热告警电源功耗约50W直流供电电源+24~+28VDC环境温度-30~＋55℃连续阴雨天供电时间七天体积（长×宽×高）600×450×180（mm）重量约38kg太阳能供电系统可选配置太阳能电池板38W/块，配12块充电控制器24V/20A，配一台蓄电池2V/500A，配12节可保证6~8个连续阴雨天设备正常供电太阳能板支架可配置成2组各6块R-9110AS 型GSM 太阳能直放站内部主要模块DTR-9110AS 原框方框图R-9122C型GSM选频直放站技术指标工作频段上行：890~909MHz，下行：935~954MHz 载频数量2~8增益≥90dB增益可调范围40dB输出功率33dBm/每载频，2载频型30dBm/每载频，4载频型27dBm/每载频，6、8载频型最大射频输入10dBm三阶互调≤-36dBm,9KHz-1GHz ≤-30dBm,1-12.75GHz噪声系数＜4dB 带内波动≤3dB 驻波比 1.5延迟时间≤6μs 射频接头N-K选择性±100KHz：＞-3dB; ±400KHz：＜-33dB ±600KHz：＜-45dB射频接口阻抗50Ω电源145~295V AC/50Hz电源功耗约150W体积（长×宽×高）727×475×272（mm）重量38kg远程监控报警控制：频率、增益、开关机监测：低噪放、功放、锁相源、电源、门禁监控备用电池供电时间约6小时R-9122C/2,4CH型GSM选频直放站内部主要模块下行支路R-9122C/6,8CH型GSM选频直放站内部主要模块R-9122AC型GSM选频直放站技术指标工作频段上行：890~909MHz，下行：935~954MHz 载频数量2~8增益≥95dB（2载频）；≥92dB（4载频）≥85dB（6、8载频）增益可调范围40dB输出功率33dBm/每载频，2载频型30dBm/每载频，4载频型27dBm/每载频，6、8载频型最大射频输入10dBmALC功能具备三阶互调≤-36dBm,9KHz-1GHz；≤-30dBm,1-12.75GHz 噪声系数＜4dB带内波动≤3dB驻波比 1.5延迟时间≤5μs射频接头N-K选择性±100KHz：＞-3dB; ±400KHz：＜-35dB ±600KHz：＜-45dB射频接口阻抗50Ω电源145~295V AC/50Hz电源功耗150W（2，4载频）；250W（6，8载频）体积（长×宽×高）600×450×180（mm）（2，4载频）600×450×265（mm）（6，8载频）重量37kg（2，4载频）；51kg（6，8载频）本地和远程监控控制：工作信道、增益、开关机监测：低噪放、功放、锁相源、电源、功率检测、过热告警，接收基站信号强度显示（仅本地）监控备用电池供电时间约6小时主机后备电池供电时间（100AH配置）6小时（8载频）；10小时（4载频）R-9122AC 原理方框图R-9122AC型GSM选频直放站内部主要模块R-9122AC（Ⅱ2，2W）型GSM选频直放站技术指标工作频段上行890~909MHz 下行935~954 MHz载频数2~8个（2W型）增益95dB(2载波)；92dB(4载波)；85dB(6,8载波)增益可调范围0~40dB连续可调，1dB步进载频通道增益控制20dB带内波动≤3dB载波选择性±100kHz：＞-2dB；±400kHz：＜-45dB；±600kHz：＜-55dB；±1MHz：≤-60dB(4载频典型值)输出功率2载频：33dBm/每载频；4载频：30dBm/每载频6/8载频：27dBm/每载频互调及杂散发射≤-36dBm，9kHz～1GHz≤-30dBm，1GHz～12.75GHz噪声系数≤4dB 驻波比≤1.4 ALC功能具备最大射频输入（非损坏）10dBm本地和远程监控控制：工作载频、增益、开关机、驻波告警门限、输出功率告警门限、过温告警门限监测：低噪放、功放、锁相环、电源、输出功率、输入场强、过温、门禁、移位、驻波、隔离度告警、话务量统计、电源供电本地监控利用设备上的RS-232接口接至PC机远程传输利用内置GSM Modem，监控数据传送采用“GSM数传”或“GSM短信”方式自激自动消除功能具备射频接头50ΩN-K工作电源155~285V AC/50Hz±10% 电源功耗约150W外形尺寸(高×宽×深) 600×450×195（mm）,（2/4载频）；600×450×295（mm）,（6/8载频）重量37kg （4载频）, 51kg （8载频）工作温度-25℃～+55℃（Ⅱ类）相对湿度≤95%监控备用电池供电时间约6h开机等待时间约60sR-9122AC（Ⅱ2，2W）原理方框图R-9122AC（Ⅱ2，2W）型GSM太阳能选频直放站内部主要模块R-9122AS型GSM太阳能选频直放站技术指标工作频段上行890 ~ 909MHz 下行935 ~ 954MHz载频数量 2 ~ 8增益≥90dB增益可调范围40dB，1 dB步长输出功率37dBm最大射频输入10dBm（非损坏）ALC功能具备延迟时间＜6μs射频接头N-K选择性±100KHz：≥-3dB; ±200KHz：≤-10dB ±400KHz：≤-50dB；±600KHz：≤-60dB射频接口阻抗50Ω电源+24V~+28VDC 电源功耗55~130W环境温度-35~＋55℃相对湿度≤95%体积（长×宽×高）600×450×180（mm）（2，4载频）600×450×320（mm）（6，8载频）重量37kg（2，4载频），51kg（6，8载频）开机等待时间约2minR-9122AS/4CH 原理方框图R-9122AS型GSM太阳能选频直放站内部主要模块RS-5110/5180型GSM双频段室内光纤直放站技术指标射频系统工作系统GSM900/1800双频段室内光纤直放站频率范围上行：890~909/1710~1725MHz 下行：935~954/1805~1820MHz增益上行：15dB 下行：15dB增益可调范围上行：30dB，2dB步进下行：ALC控制30dB噪声系数15dB杂散与交调输出≤-36dBm，9KHz-1GHz≤-30dBm，1GHz-12.75GHz天线端口数4个/每台远端机带内平坦度≤2dB输出功率≥13dBm（GSM900）≥16dBm（GSM1800）上行出大输入电平-10dBm下行最大输入电平+15dBm光特性传输带宽800~2000MHz 输出光功率0~3dBm输入IP3 ≥25dBm接口单元告警功能接口单元内对应每一台远端机都有一个光收模块，如无光入，则相应的指示灯会发出告警信号。
直放站设备技术指标
直放站设备技术指标：1、技术参数光纤直放站设备（1）应采用成熟可靠的国际知名品牌产品（类似不低于安德鲁、艾克赛尔的光纤直放站）；（2）光纤直放站近端机电源、远端机功放及电源采用热备份冗余配置，故障时可自动切换并报警，投标方应给出光纤直放站的冗余配置的说明。
（3）提供网管终端，应具有网络管理功能，可以对其设备进行检测、故障告警，能进行远程增益设置，其时延等特殊指标应能满足系统要求，网管接口支持RJ45（TCP/IP）接口。
（4）当电源恢复时，光纤直放站应能自行重新启动,恢复正常功能；（5）光特性1)近端机：基站侧射频输入端口：1个（收发合用）。
光端口：Tx端口4个、Rx端口4个，最多单子架可以支持6个光收发口，不采用光功分器件，以提高系统的可靠性，可同时支持6个远端机。
输入射频功率：≦10dBm光输出功率：≥0dBm光接收功率：≤5dBm2)远端机：系统噪声系数≤6dB （最大功率时）系统时延≤2μｓ群时延≤500ｎｓ天馈侧射频端口：1个（收发合用）（6）直放特性1)频率误差：≤±5×10-82)设备下行输出功率：≥40dBm，增益≥40dB3)设备上行最小接收电平：-110 dBm4)载噪比：≥20dB5)带内波动：≤2dB （峰-峰）6)互调衰减工作频带内：≤-15dBm/ 25KHz7)无用发射工作频带内：≤-29dBm/ 25KHz工作频带外（偏离2.5MHz之外）：≤-36dBm/25KHz9kHz～1GHz≤－29dBm/25KHz1GHz～12.75GHz≤－29dBm/25KHz（7）接口参数1)输入、输出阻抗：50Ω，N型连接器2)电压驻波比：≤1.5（8）结构及安装要求：近端机应采用19英寸子架结构，安装在19英寸机柜内。
远端机分为室内型和室外型。
室内型采用标准机架型安装结构。
室外型安装在隧道侧壁，满足IP66要求，具有防尘、防水功能，设备尺寸（含安装支架、长×厚×高）不大于600mm×400mm×600mm。
最新直放站参数规范要求v2
ATTd（dB） 0～3 0～3 0～3 0～3 0～3 0～3
各型室内分布有源设备工程推荐值-输入电平、下行衰减量对照表
信源结构：O4～O8（现网主要应用） 功率:5W，增益：40±3 干放 功率:10W，增益：40±3 功率:10W，增益：85±5 直放机 功率:20W，增益：85±5 光纤GRRU 功率:60W，增益：50±3 光纤直放站 功率:20W，增益：50±3
输入电平（dBm） ﹣9～﹣12 ﹣6～﹣9 ﹣51～﹣54 ﹣48～﹣51 ﹣8～﹣11 ﹣12～﹣15
直放站参Байду номын сангаас规范
【工作要求】 1.直放站下行输入过饱和 规范直放站下行输入，通过增加衰减器的方法避免由于下行输入过高导致直放站前级低噪放饱和，引起 下行质差。具体建议值见下表。 2.直放站上下行平衡 要求严格要求直放站上下行平衡（︱ATTd-ATTup︱<5dB），避免出现上、下行出现弱覆盖的情况 3.降低上行底噪 对于上行增益过高产生干扰的的城区站，应该及时调整直放站信源（选择距离近路损小的），降低上下 行增益减少干扰。干扰严重的直放站优先予以替换。 4.上述工作涉及大量直放站参数修改和现场调测，请各市公司在8月前完成下行输入过饱和、上行行不 平衡、上行底噪高的站点排查并制定计划，在11月前完成上述整改工作

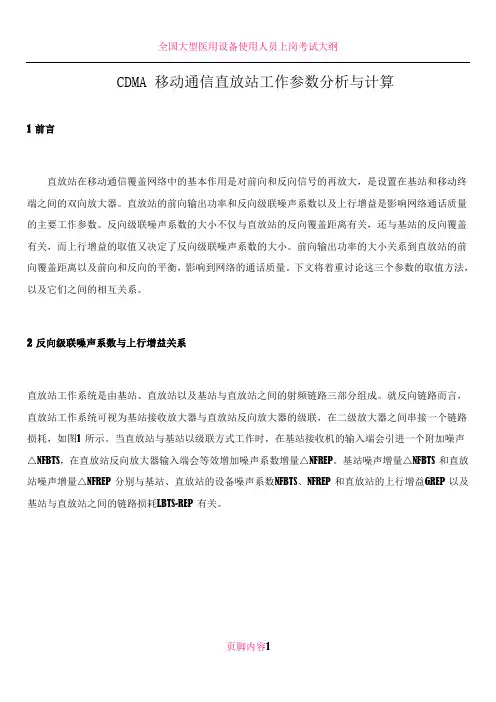

CDMA 移动通信直放站工作参数分析与计算
CDMA 移动通信直放站工作参数分析与计算1 前言直放站在移动通信覆盖网络中的基本作用是对前向和反向信号的再放大，是设置在基站和移动终端之间的双向放大器。
直放站的前向输出功率和反向级联噪声系数以及上行增益是影响网络通话质量的主要工作参数。
反向级联噪声系数的大小不仅与直放站的反向覆盖距离有关，还与基站的反向覆盖有关，而上行增益的取值又决定了反向级联噪声系数的大小。
前向输出功率的大小关系到直放站的前向覆盖距离以及前向和反向的平衡，影响到网络的通话质量。
下文将着重讨论这三个参数的取值方法，以及它们之间的相互关系。
2 反向级联噪声系数与上行增益关系直放站工作系统是由基站、直放站以及基站与直放站之间的射频链路三部分组成。
就反向链路而言，直放站工作系统可视为基站接收放大器与直放站反向放大器的级联，在二级放大器之间串接一个链路损耗，如图1 所示。
当直放站与基站以级联方式工作时，在基站接收机的输入端会引进一个附加噪声△NFBTS，在直放站反向放大器输入端会等效增加噪声系数增量△NFREP。
基站噪声增量△NFBTS 和直放站噪声增量△NFREP 分别与基站、直放站的设备噪声系数NFBTS、NFREP 和直放站的上行增益GREP 以及基站与直放站之间的链路损耗LBTS-REP 有关。
2.1 直放站对施主基站的噪声影响由于电子器件存在热噪声，直放站在正常工作时不可避免会有噪声电平输出，其输出的噪声电平为：P REP-Noise=10 log（K·T·B）+NF REP+G REP（dB）(1)式中：K——波尔兹曼常数（1.38×10-23），T——环境温度，可取295℃（绝对温度），B——CDMA 载波信号带宽，1.23MHz，NF REP——直放站设备噪声系数（dB），GREP——直放站上行增益（dB）。
当基站引入直放站工作时，直放站上行输出的噪声电平经过路径传输损耗后注入到基站接收机输入端，因而在基站输入端产生了噪声干扰，这种噪声干扰量可用噪声增量△NFBTS（dB）来表示：△NF BTS=10 log[1+10Nrise/10] (2)其中：Nrise=（NFREP－NFBTS）+（GREP－LBTS-REP），在此定义Nrise为噪声增量因子。
直放站概述
强纯稳
直放站设计、安装、调测的要求
选取设备及天线安装位置
– 设备必须选用符合GSM规范要求产品，并计算所需功率，以选 取性能价格比最合适的直放站。选用载波选频式直放站还是 宽带直放站，以直放站周围基站的情况及环境考虑决定。若 可以选择到载波数较少、而且没有开跳频或只开了基带跳频 的施主小区则最好选用载波选频式直放站；若安装地点附近 没有基站，无法选取到主信号，传输问题又可以保证解决， 则可考虑使用光纤直放站。
直放站的主要性能指标
工作频段
– 定义 直放站发挥中继和放大作用所使用的频段，只有在此频段内 的信号才可通过直放站无失真地放大转发，其他频段的信号 则被抑制滤除。由于直放站分上下行链路，所以分别有上下 行的工作频段。 – 标准值 联通GSM网 上行: 909MHz--915MHz 下行: 954MHz--960MHz 所以我们所使用的直放站的工作频段也在此范围内。
直放站设计、安装、调测的要求
对于室内直放站，由于一般安装在城市中，无线环境较复杂，需 要考虑的因素较多，要注意： 1、天线安装点与施主基站相距不能太近，因为这样会导致直放 站输入信号太强，造成输出信号超过ALC门限，另一方面又使施主 基站接受到的直放站上行噪声电平太高，干扰基站引起掉话增加。 不过这个问题可通过在直放站输入端加衰减器来解决。 2、避免天线安装点与基站之间无视通，天线接收到的信号为反 射信号，不稳定，在室内使用时由于多径衰落等而掉话。
直放站设计、安装、调测的要求
选取施主小区和安装地点
在清楚了解以上内容后，就可选取施主小区和安装地点 对于室外直放站，一般选取信号最强（一般要大于-75dBm）、基站在 目视范围内（直射波）、且周围基站信号较弱的基站小区做施主小区； 若原定安装地点无法选取到较理想的施主小区，天线又无法找到合适 的安装位置，则需考虑另选地点。 对于室内直放站，选取的原则与室外直放站基本一致，但由于室内直 放站一般安装在城市中，邻频、同频干扰问题比较严重，所以选取考 虑的重点不是信号强度问题，而是是否能选取到较纯净的施主小区信 号的问题，即应选取在安装地点处邻频、同频干扰问题不严重，且能 起主导作用的基站做施主基站。

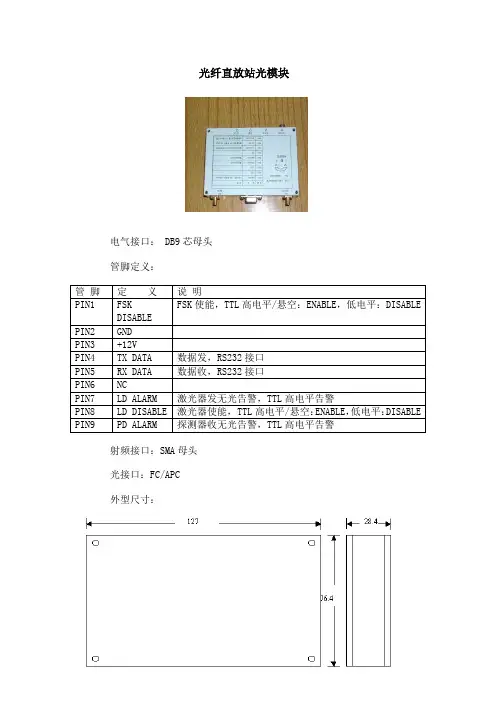

光纤直放站光模块的规格
7、带LD，PD检测告警功能。
8、FSK功能可选。
Item
Specifications
Frequency range
CDMA/GSM/SCDMA/DCS/WCDMA/CDMA2000/TD-SCDMA (to be customized)
Flatness
0.5dB(typical value), 1dB(max. value)
1、带内平坦度：0.5dB(典型值), 1dB(最大值)
2、三阶互调：-65dBc(典型值)，-58dBc(最大值)
3、输入输出驻波比：1.3(典型值)，1.5(最大值)
4、输入输出隔离度：65dB(典型值)，55dB(最大值)
5、底部噪声：-135dBm/Hz(典型值)
6、射频增益：0dB-6dB可调（最小值）,0dB-9dB可调（典型值）
光纤直放站光模块
电气接口：DB9芯母头
管脚定义：
管脚
定义
ቤተ መጻሕፍቲ ባይዱ说明
PIN1
FSK DISABLE
FSK使能，TTL高电平/悬空：ENABLE，低电平：DISABLE
PIN2
GND
PIN3
+12V
PIN4
TX DATA
数据发，RS232接口
PIN5
RX DATA
数据收，RS232接口
PIN6
NC
PIN7
LD ALARM
激光器发无光告警，TTL高电平告警
PIN8
LD DISABLE
激光器使能，TTL高电平/悬空：ENABLE，低电平：DISABLE
PIN9
PD ALARM
探测器收无光告警，TTL高电平告警
直放站的重要指标
直放站工作原理介绍功率/电平（dBm）：衡量放大器的输出能力，一般单位用w、mw、dBm来表示。
注：dBm是取1mw作基准值，以分贝表示的绝对功率电平。
换算公式：电平（dBm）=10lg mw5W →10lg5000=37dBm10W →10lg10000=40dBm20W →10lg20000=43dBm从上不难看出，功率每增加一倍，电平值增加3dBm。
回波损耗21 19 17.6 16.6 15.6 14.0（dB）三阶交调：若输入两个正弦信号f1和f2由于放大器的非线性作用将产生许多互调分量，其中的2f1-f2和2f2-f1两个频率分量称为三阶交调分量，其功率P3和信号f1或f2的功率之比称三阶交调系数M3。
即M3=10lg P3/P1 （dBc）f3=2f1-f2f4=2f2-f1f5=3f1-2f2f6=3f2-2f1插损：当某一器件或部件接入传输电路后所增加的衰减，单位用dB表示。
滤波器(filter)：通过有用频率信号抑制无用频率信号的部件或设备。
选择性：衡量放大器工作频带内信号的增益及对带外辐射信号的抑制能力。
-3dB带宽即增益下降3dB 时的带宽、-40dB、-60dB同理。
噪声系数：指放大器在工作频带范围内，输出信噪比与输入信噪比的比值，实际使用中化为分贝来计算。
单位用dB表示。
耦合度：耦合端口与输入端口的功率比, 单位用dB表示。
隔离度：信号泄露到其他端口的功率与原有功率之比，单位dB表示。
耦合器：是从主干通道中提取出部分信号的器件，是一种非等功率分配的器件。
耦合度＝5dB,隔离度＝ 20dB定向度=耦合度＋隔离度定向度＝25dB天线(antenna) ：天线是将高频电流或波导形式的能量变换成电磁波并向规定方向发射出去或把来自一定方向的电磁波还原为高频电流的一种设备。
天线增益（dBi）：指天线将发射功率往某一指定方向集中辐射的能力。
一般把天线的最大辐射方向上的场强E 与理想全向天线均匀辐射场场强E0相比，以功率密度增加的倍数定义为增益。
TD-SCDMA直放站的EVM指标分析
TD-SCDMA直放站的EVM指标分析武汉邮电科学研究院周在齐孙凯郭见兵王峰1 EVM的概述TD-SCDMA系统的码片速率为1.28Mchip/s，信道间隔为1.6MHz，采用非恒包络的QPSK（正交相移键控）调制方式。
由于这种调制方式在幅度上也可能存在误差，相位误差和频率误差已不能正确反映其调制精度，因此需要一种可以全面衡量信号幅度误差和相位误差的指标。
在星座图上，误差矢量能清楚地反映出信号的损伤程度，于是提出了误差矢量幅度（EVM）这个参数。
3GPPTS25.102对EVM的定义是：EVM用来描述实际波形和理想波形之间的差别，这种差别叫误差向量。
两种波形都通过一个滚降系数为α=0.22、带宽同码片速率一样的匹配滤波器。
这两种波形还要通过选择频率、绝对相位、绝对幅度和码片速率定时以最小化误差向量。
EVM定义为误差矢量的平均功率与参考信号矢量R的平均功率之比的平方根，用百分数表示为其中，参数N表示一个测量间隔内计算EVM的样点总数。
若以M表示I、Q平面上的被测信号矢量，R表示作为参考的理想信号矢量，则误差矢量E即是M与R的矢量差，如图1所示。
图1 EVM的定义示意2 直放站EVM指标对系统的影响直放站的引入对系统的EVM指标有一定影响，在采用直放站放大信号的情况下，系统信号的EVM指标可以由式（1）来计算。
如图2所示，干线放大器将基站有线耦合的信号放大并发送出去，由式（1）得出干线放大器引入对基站输出信号EVM指标的影响。
图2 干线放大器接入示意3 影响直放站EVM指标的关键因素图3为TD-SCDMA直放站的原理结构。
由图3可见，TD-SCDMA直放站与原有制式的直放站一样包括滤波器、低噪放、功放、选频等模块，此外，由于TD-SCDMA系统的时分特性，又加入了一个时分控制模块。
图3 TD直放站原理结构模型3.1功放非线性带来的影响由于TD-SCDMA系统中的射频信号属于高峰均比信号，如果功率放大器的线性范围只能包括平均输出功率，那么输出的峰值功率点信号功率会被压缩，即出现了幅度非线性失真，这将严重影响输出信号的EVM指标。
cdma技术指标
C D M A系统设备指标目录CDMA 800系列产品技术指标................ 错误!未定义书签。
一、小功率直放站要紧技术指标.............. 错误!未定义书签。
1、宽带同频无线直放站................................... 错误!未定义书签。
SGR-R331C-50 CDMA宽带同频无线直放站....... 错误!未定义书签。
SGR-R331C-100 CDMA宽带同频无线直放站..... 错误!未定义书签。
SGR-R331C-200 CDMA宽带同频无线直放站..... 错误!未定义书签。
SGR-R331C-500 CDMA宽带同频无线直放站..... 错误!未定义书签。
2、宽带光纤直放站....................................... 错误!未定义书签。
SGR-R331-50 CDMA宽带光纤直放站........... 错误!未定义书签。
SGR-R331-100 CDMA宽带光纤直放站.......... 错误!未定义书签。
SGR-R331-200 CDMA宽带光纤直放站.......... 错误!未定义书签。
SGR-R331-500 CDMA宽带光纤直放站.......... 错误!未定义书签。
二、CDMA直放站要紧技术指标 ............... 错误!未定义书签。
1、宽带同频无线直放站................................... 错误!未定义书签。
SGR-R331C-1 CDMA宽带同频无线直放站........ 错误!未定义书签。
SGR-R331C-2 CDMA宽带同频无线直放站........ 错误!未定义书签。
SGR-R331D-5 CDMA宽带同频无线直放站........ 错误!未定义书签。
SGR-R331D-10 CDMA宽带同频无线直放站....... 错误!未定义书签。
直放站关键指标
主机额定增益：直放站在线性状态下最大输入电平时的放大能力。
设主机额定增益为G max，输入功率为F in，输出功率为Fout ，则Fout = F in+ G max称为满增益输出。
另外，直放站的上行增益和下行增益是分开调节的，但为了达到上下行平衡，一般设为一致。
室外无线直放站：80~95db室外光纤直放站：45-65dB之间室内直放站：50-70dB之间上下行增益可调范围: 直放站上行增益和下行增益在最大增益的基础上可以连续调整的范围。
一般要求有20-40dB的连续可调范围，调节步长为1dB或2dB增益调整线性: 标称的直放站增益调整量与实际增益调整量间的误差波动范围。
一般调整误差在10%左右最大输出功率: 保证直放站正常工作下所能得到的最大有效输出功率，一般是取直放站1dB压缩点回退6-11dB所对应的输出功率。
室外无线宽带直放站F max 一般在33dBm（2W）以上，但为所有通过直放站信号的功率总和，若通过的信号越多，每信号的功率越小，所以宽带直放站的覆盖范围较小。
室外无线载波选频直放站:直放站有两个选频信道时，每载波信号的输出功率一般在30-33dBm；4个选频信道，每载波信号的输出功率衰减3dB；8个选频信道，每载波信号的输出功率衰减6dB 。
室内无线宽带直放站要求为不大于17dBm（50mW）。
杂散辐射: 在除工作带宽内和由于正常调制和切换瞬态引起的边带以及离散频率上的辐射，一般分为由天线连接处、电源引线引起的传导型杂散辐射和由机箱以及设备的结构引起的辐射型杂散辐射两种。
杂散辐射主要是指带外的杂散辐射，带内的杂散很小可忽略不计。
互调产物: 与载波信号频率有某一特定频率关系的两个或多个带内信号，由于直放站内部器件的非线性而相互调制产生的互（交）调干扰信号，是衡量直放站抑制各种干扰的能力的指标。
对于直放站，我们主要考虑的是可能落在工作带宽内的三阶互（交）调产物IM3。
在900MHz 频段，互调产物小于负36dBm （带内）。
光直放站技术指标
测试项目
指标要求
下行
上行
频率范围
935—954MHZ
890—909MHZ
954-960MHz
909-915MHz
最大输出功率
27—46dBm
20—46dBm
自动电平控制（ALC）
在最大功率处输入再增加10dB,输出功率应保持在2dB之内或关闭
增益Gain
50-70dB
增益调节范围
≥30dB
9KHz-150KHZ:-36dBm/1KHz
150KHz-30MHZ:-36dBm/10KHz
30MHz-1GHZ:-36dBm/100KHz
1GHz-12.75GHZ:-30dBm/1MHz
825MHz-835MHZ:-47dBm/100KHz
870MHz-880MHZ:-47dBm/100KHz
1.8GHz-1.92GHZ:-47dBm/100KHz
3.4GHz-3.53GHZ:-47dBm/100KHz
互调衰减
工作频带内
≤-36dBm/30KHz
工作频带外（偏离工作频率带缘2.5MHZ之外）
9KHz---1GHz(含1GHz):-36dBm/30KHz
1GHz--12.75GHz:-30dBm/30KHz
增益调节步长
1dB
增益调节线性
-10dB
±1.0dB
-20dB
±1.0dB
-Hale Waihona Puke 0dB±1.5dB带内波动
≤3dB
噪声系数
≤5dB(最大增益时)（下行时不做要求）
电压驻波比
≤1.4
时延
≤5.0us(应用于声表面滤波器)
工作频带内
光纤直放站性能参数
9KG
面板LED指示
电源，发射，接收，亚音，辅助，告警。
MTBF
>100000小时
发射指标
发射功率
50W（60C0）连续发射
临道功率
≤-80dB
杂散射频分量
≤-90dB
频率稳定度
≤1.5ppm
剩余调频
≤-50dB
音频失真
≤2%
发射调制特性
DC to 3.4kHz
接收指标
灵敏度
≤-117dBm（SINAD =12 dB）
光纤直放站
序号
项目
技术参数
下行
上行
1
频率范围
361MHz～365MHz
351MHz～355MHz
2
最大输出功率
2W: 33±1dBm
5W: 37±1dBm
10W: 40±1dBm
20W: 43±1dBm
0±1dBm
3
最大增益
2W/5W: 60±3dB
2W/5W: 60±3dB
10W/20W: 65±3dB
6
噪声系数（最大增益时）
≤4dB
≤6dB（一拖四）
7
自动电平控制（ALC）
在最大功率处，输入再增加10dB，输出功率变化小于2dB,输入信号电平超过10dB时，输出功率保持在最大输出功率的±2dB之内或关闭输出。控制范围≥30 dB。
8
带内波动
≤3dB
9
输入/输出电压驻波比
≤1.4
10
时延
≤5.0μs
计算机调整的项目
接收频率、发射频率、发射频偏、接收输出电平、输出功率等
率等
11
杂散发射
工作频带内
1、直放站主要技术指标及PICO直放站介绍(税中华)
≤45dB
12,5 MHz f_offset
≤35dB
带外增益是指被测直放站对工作频率外信号的放大能力。 测试时，直放站处于最大增益； 该指标与增益有较大的关系。
A decade struggle love in GRENTECH
10、GMSK调制精度的指标要求
类型 GSM直放站
指标要求
说明
直放站的噪声系数对施主基站的影响， 主要表现在直放站的上行噪声引入施主基 站，从而降低施主基站接收机的接收灵敏 度，减小了施主基站的覆盖范围，甚至引 起掉话率和误码率的上升。
重发端
直放站
施主端
A decade struggle love in GRENTECH
7、杂散发射的指标要求
GSM 直放站
5MHz信道滤 波器
衰减器
站
出
互
调
WCDMA信号
5MHz信道滤
待测直放
频谱分
发生器1
波器
站
析仪
输入互调是指两个带外RF干扰信号的三阶或更高阶互调导致的带内干扰信号 输出互调是指在直放站输出端口输入一个比期望信号电平低30dB的WCDMA调制信号时的互
调产物。不超过本机规定的杂散发射和频谱发射模板要求。 输入互调时，调整两个干扰信号频率使得尽可能低阶的交调信号出现在工作频带中心频
指标要求
说明
工作频带内：选频直放站 应≤-36dBm或≤-66dBc ， 宽带直放站应≤-36dBm或
≤-60dBc
工作频带内≤15dBm/30kHz
当工作频带内有两个及以上信号输 入直放站后，由于直放站的非线性而 在其输出端口产生的与两个或多个入 信号有特定关系的产物为互调产物 最大增益时测试。 GSM频率间隔最小为400kHz。 CDMA频率间隔最小为1.23MHz。
直放站三大指标
直放站三⼤指标直放站⼚家考核体系⼀、考核体系●设备质量（65分）–设备监控率（5分）–轮询成功率（20分）–设备故障率（40分）–严重监控异常（严厉扣分）●服务质量（35分）–坏件更换超时率（20分）–技术⽀持评估（15分）⼆、指标定义及计算1、直放站设备监控率总分：5分【指标定义】直放站设备监控率＝（当⽉每周五参与轮询的设备总数/当⽉每周五基本信息表中直放站设备数总和）×100％【考核办法】数据来源：从省公司⽹管系统按⽉提取⼚家在⽹设备的相应指标统计⽅式：1、分⼦：通过直放站监控中⼼，每周六滞后⼀天提取数据，提取前⼀天的参与轮询的直放站设备数。
2、当⽉每周五基本信息表中直放站设备数总和，数据来源于直放站基本信息表（市公司上报），并且每周更新⼀次3、参与轮询的设备不包括被盗、停⽤、拆迁站点的设备（被盗、停⽤、拆迁站点应及时在监控系统⾥删除并备份或者不参与轮询）。
4、分⼦、分母每周更新⼀次。
剔除规则：每周五基本信息表中直放站设备数总和中，每个⼚家的总设备数剔除1台。
计分规则：考核频度：每⽉考核2、直放站轮询成功率总分：20分【指标定义】直放站轮询成功率＝（当⽉各天直放站轮询成功设备数的总和/当⽉各天参与轮询设备数总和）×100％【考核办法】数据来源：从省公司⽹管系统按⽉提取各⼚家在⽹设备的相应指标统计⽅式：1、通过直放站监控中⼼，提取每天的直放站轮询成功设备数，和每天参与轮询的设备数；2、滞后⼀天提取数据，公式中分⼦和分母为当⽉各天累计的总和。
3、参与轮询的设备不包括被盗、搬迁、停⽤的设备。
剔除规则：每个⼚家参与轮询的设备数按0.5台/天剔除计分规则：当指标值⾼于挑战值时，得满分；低于基准值时，得0分；低于挑战值但⾼于基准值时，按如下公式计算得分：得分＝满分×{ 30%＋70%×（指标值-基准值）/（挑战值-基准值）} 基准值：95% 挑战值：98%考核频度：每⽉考核3、直放站故障率总分：40分【指标定义】直放站故障率（按次）＝（直放站故障总次数/平均每天设备数）×100％【考核办法】数据来源：从省公司⽹管系统按⽉提取⼚家设备的相应指标直放站设备故障率（按次）统计⽅式：1、通过直放站监控中⼼，提取设备原因类故障及故障次数；2、设备原因类故障包括⾃激告警、射频总告警、上下⾏低噪放故障告警、上下⾏功放故障告警、电源故障告警、本振失锁告警、下⾏驻波告警、功放过温告警、光收发故障告警、其他模块故障告警。
第三章数字无线通信设备的主要指标
5）对于无线移频直放站应对近端单元和远端单元分别测量。
3.I• 2. 2.3增益调节步长及步长误差（选项）
3. 1. 2.2. 3.1定义
增益调节步长是指直放站最小的增益调节量。
增益调节步长误差是指实际增益步长与标称增益步长的差值。
3. 1. 2. 2. 3.2指标要求
传输时延是指彼测直放站输出信号对输入信号的时间延迟。
3.1• 2.10.2指标要求
宽带直放站W1.5U S；（应用声表面滤波器的宽带直放站W5US）
移频、选频直放站W10.0U S：（移频直放站：为可选项）
光纤传输宽带直放站W5.Ops；
光纤传输选频直放站W10. Ous；
室内分布系统:单机W1.5HS,系统W10- Ous；（若加声表滤波应按W5U
（5）
5）应对单机和系统分别进行测试。
lOMHzy 13MHz参考信号
频率误差测量
3.1. 2.5 OMSK调制时调制准确度（仅适用于移频传输直放站）
要求及测试方法应符合ETSI EN3 0 0 6 09-4的相关条款。
3. 1- 2. 5.1定义
GMSK调制准确度用相位误差衡量。直放站相位误差是指直放站输出相位轨迹 与其回归线之差。
放站、选频直放站、移频传输直放站、光纤传输直放站、室内分布系统（包括主机、干 线放大器、延伸放大器等）。
3丄2工作频段
工作频段是指直放站在线性输岀状态下的实际工作频率范根据需要设备可使用工 作频段的全部和部分。
本标准适用于9OOM Ilz/ 180 0MHz频段：
前向（下行）：93 0MHz-960MHz/180 5MHz-1 880MH z；
1、直放站常用参数测量方法要点
常用测量方法京信通信系统(广州)有限公司北京分公司目录1. 增益及增益控制范围2. 1dB压缩点3. ALC起控点4．带宽及带内波动5. 带外抑制及选择性6. 三阶交调7. 无用发射8. 回波损耗9. 噪声系数10.传输时延增益及增益可调范围1）增益是指待测品在线性工作状态下对信号的放大能力；2）信号发生器输出端口经衰减器A（衰减值应保证信号发生器经衰减后可以输出不使待测品输出饱和的信号Lin）连接到待测品的输入端口，待测品输出端口经功率衰减器B（衰减值应保证大于待测品额定输出功率与功率计或频谱分析仪最大输入功率的差值，衰减器功率应大于待测品额定输出功率）连接到功率计或频谱分析仪，如图所示(图中方框下所示为该设备常用型号)增益测量方框图3）将信号发生器频率调为待测品中心频率，改变信号发生器输出值使待测品输入电平为Lin，待测品增益调至最大；4）由功率计或频谱分析仪直接读电平XdBm；5）待测品的线性输出电平Lout=X+B（dBm）；6）待测品的增益G=Lout－Lin（dB）；7）增益可调时，改变待测品增益控制，观测输出功率变化范围（即增益可调范围Gmax-Gmin）。
1dB 压缩点1）1dB 压缩点输出功率是指增益压缩1dB 时，待测品输出给标准输出负载的载频功率； 2）信号发生器输出端口经衰减器A （衰减值应保证信号发生器经衰减后可以输出不使待测品输出饱和的信号Lin ）连接到待测品的输入端口，待测品输出端口经功率衰减器B （衰减值应保证大于待测品额定输出功率与功率计或频谱分析仪最大输入功率的差值，衰减器功率应大于待测品额定输出功率；还应保证信号发生器的最大输出信号经衰减后，在待测品最大增益下能使待测品达到最大功率输出）连接到功率计或频谱分析仪，如图所示(图中方框下所示为该设备常用型号)1dB压缩点测量方框图3）将信号发生器频率调为待测品中心频率，改变信号发生器输出值使待测品输入电平为Lin ，待测品增益调至最大；4）将功率计或频谱分析仪中心频率调到和信号发生器频率相同，功率计或频谱分析仪显示信号电平为P 1，记下此时信号发生器输出值L 1；5）逐步增大信号发生器输出值，直到功率计或频谱分析仪显示信号电平P 2-信号发生器输出值L 2=P 1-L 1-1为止，P 2+B(dBm)即为待测品1dB 压缩点。
直放站功率标准
直放站功率标准
根据GB12519-2017标准，直放站的功率需要满足以下要求：正常工作状态下，直放站设备的输出功率不得超过标称功率，即设备的最大输出功率不应超过其标称值的10%o例如，如果设备标称输出功率为10W,则实际最大输出功率不应超过HW0在不超过标称输出功率的条件下，直放站设备对便携式、移动式无线电通信终端的杂散发射功率电平应符合国家相关标准。
杂散发射是指设备在正常工作状态下意外产生的电磁辐射，应保证其不对其他无线电设备造成干扰。
对于不同频率和不同用途的直放站设备，其输出功率也有不同的限制。
例如，对于用于铁路、公路等重要区域覆盖的直放站，其输出功率一般不超过10W；而对于用于家庭、办公室等室内覆盖的直放站，其输出功率一般不超过5W。
需要注意的是，不同型号的直放站设备具有不同的功率规格和性能指标，因此在实际应用中需要根据具体情况进行选择和配置。
同时，在使用直放站时还需要遵守相关的安全规定和操作规程，以确保信号覆盖和传输的质量和效果。
常用参数介绍及测量方法
常用参数介绍及测量方法
本文对直放站工程中的常用参数及其测量方法作简单介绍，供工程人员参考。
1.增益
1.1.增益是指放大器在线性工作状态下对信号的放大能力
1.2.放大器的增益可采用频谱仪测量
1.2.1.估计放大器增益、功率容量，设置一扫频源，记下扫频源电平值；保证扫频源不会使放大器饱和
1.2.2.估计放大器输出功率，适当串加衰减器后将放大器输出端连接到频谱仪输入端，打开放大器电源，将扫频源连接到放大器输入端，读取放大器输出功率电平值与输入扫频源电平值的差，该差值即为放大器的增益。
单位是dB。
2.功率
2.1.功率是指放大器输出信号能量的能力，直放站的输出功率一般就是它的ALC电平
2.2.放大器的功率可采用功率计或频谱仪测量
2.2.1.这里介绍频谱仪测量方法：估计放大器的输出功率，串加适当的衰减器，将放大器的输出端连接到频谱仪输入端，打开放大器电源，输入一载波，并加大载波功率，直至放大器输出功率不再变大，直接读出电平值，此值即为放大器功率。
单位是dBm。
2.2.2.若测量多频谱功率，则需把所有频率分量功率相加。
3.波动
10.3.2.逐渐调大直放站增益，用频谱仪动态监测MT端
10.3.2.1.在调大直放站增益过程中，所设信道或频段内出现自激波形，则系统隔离度为出现自激时系统的增益值
10.3.2.2.将直放站增益调到最大，所设信道或频段内不出现自激波形，则系统隔离度大于系统最大增益。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
直放站设备指标参数详解1.工作频段工作频段是指直放站在线性输出状态下的实际工作频率范围，根据需要设备可使用工作频段的全部和部分。
对应于900MHz/1800MHz频段：上行 885～909MHz/1710～1730MHz下行 930～954MHz/1805～1825MHz2.标称最大输出功率2. 1定义标称（最大）输出功率是指直放站在线性工作区内所能达到的最大输出功率，此最大输出功率应满足以下条件：(a)输入信号为GSM连续波信号；(b)增益为最大增益；(c) 在网络应用中不应超过此功率2.2 测量方法1．按图1所示连接测试系统；图1：标称（最大）输出功率测试2．将GSM信号发生器输出通过电缆接至被测设备输入端口，再将功率衰减器及连接电缆总损耗值作为偏置输入GSM分析仪或功率计中；3．关闭反向链路（测量前向输出功率）或关闭前向链路（测量反向输出功率）；4．将GSM信号发生器设置为该直放站工作频率范围内的中心频率或指配信道的中心频率；将被测直放站增益调到最大；5．调节GSM信号发生器的输出电平直至ALC启控点，GSM分析仪或功率计上直接显示的每信道功率应在被测直放站厂商声明的最大输出功率的容差范围内；6．记录被测直放站的输出功率电平L out（dBm）及输入电平（GSM信号发生器输出电平减去连接电缆的损耗值）L in（dBm）；7. 对于移频直放站应对近端单元和远端单元分别测量。
3.增益3. 1最大增益及误差3.1.1 定义最大增益是指直放站在线性工作范围内对输入信号的最大放大能力。
最大增益误差是指最大增益的实测值与卖方声明值之间的差值。
3.1.2 测量方法1．测试系统及测试步骤同2.2图1；2．最大增益为Gmax= Lout-Lin（dB）（1）（dB）（2）3．增益误差为△= Gmax-G厂声明4. 对于移频直放站应对近端单元和远端单元分别测量。
3.2增益调节范围3.2.1 定义增益调节范围是指当直放站增益可调时，其最大增益和最小增益的差值。
3.2.2 测量方法1．测试系统及测试步骤同2.2图1；2．调被测直放站增益为最小，从GSM分析仪或功率计读出被测直放站的输出功率电平 L。
outmin3．调被测直放站增益为最大，从GSM分析仪或功率计读出被测直放站的输出功率电平 L。
outmax4．增益调节范围为△G= Loutmax - Loutmin （dB）（3）5. 对于移频直放站应对近端单元和远端单元分别测量。
3.3增益调节步长及步长误差（1）定义增益调节步长是指直放站最小的增益调节量。
增益调节步长误差是指实际增益步长与标称增益步长的差值。
（2）测量方法1．测试系统及测试步骤同2.2图1；2．以增益调节步长降低被测直放站增益,从GSM分析仪或功率计测量被测直放站实际增益下降每一步长时的功率并记录,直至增益为最小；3. 增益调节步长为每相邻测量功率电平之差；4. 步长误差 △=声明的增益调节步长-实际的增益调节步长 （4）5. 计算0-10dB、10-20dB、20-30dB内的累积误差。
4．自动电平控制（ALC）范围4.1 定义自动电平控制是指当直放站工作于最大增益且输出为最大功率时，增加输入信号电平时，直放站对输出信号电平的控制能力。
4.2 测量方法1．测试系统及测试步骤同2.2图1；2. 被测直放站增益调至最大；3．接通被测直放站ALC功能；4．被测直放站输入电平提高10dB，观测GSM信号分析仪或功率计上的读数变化（应不超过±2dB），继续提高输入电平，被测直放站输出变化仍应不超过±2dB或关闭。
5．频率误差(仅适用于移频传输直放站和不用同一本振的选频直放站)5.1 定义频率误差是指直放站在工作频带内实际输出频率对额定输出频率的偏差。
5.2 测量方法1．按图2所示连接测试系统；2．RF数字信号发生器调到CW信号，频率调到被测直放站中心频率,电平调到2.2中第6条记录的Lin，输出CW信号；3．采用频谱分析仪或频率计数器直接读出直放站输出的载波频率实测数值fout；4．将实测数值带入以下公式直接计算出平均频率误差数值频率误差为δ=（fOUT -fIN）/fIN（5）5.对移频直放站应作系统测试。
6．GMSK调制时调制准确度（仅适用于移频传输直放站）6.1 定义GMSK调制准确度用相位误差衡量。
直放站相位误差是指直放站输出相位轨迹与其回归线之差。
6.2 测量方法1）按图2所示连接测试系统，频率计数器改为GSM信号分析仪；2）RF数字信号发生器频率调到被测直放站中心频率，电平调到2.2中第6条记录的Lin ，输出用伪随机比特序列调制的同步的GMSK信号；图2 频率误差测量10MHz/13MHz参考信号3）GSM信号分析仪频率调到信号发生器频率，调制分析；4）从GSM信号分析仪读均方根相位误差和峰值相位误差。
7．最大允许输入电平7.1 定义最大允许输入电平是指被测直放站能承受而不致引起损伤的输入电平。
7.2 测量方法1．测试系统为图1所示；2．GSM信号发生器频率调到被测直放站中心频率,电平调到－10dBm，持续1min；3．重复2.、3.1、4的指标项的测试,所测数值应在指标范围内。
8．带内波动8.1 定义带内波动是被测直放站在卖方声明的工作频率范围内最大电平和最小电平的差值。
8.2 测量方法1．按图3所示连接测试系统；2．扫频信号发生器起、止频率设置成比被测直放站工作频带宽，电平调到2.2的第6条中记录的L in；3．被测直放站增益调到最大；4．当被测设备为宽带直放站时,从标网分析仪上读出被测直放站有效工作频带内最大、最小电平之间的差值，即为带内波动。
5．当被测设备为选频或移频直放站时,用标网分析仪分别测出高、中、低信道内输出功率电平，其最大、最小功率电平之间的差值，视为带内波动。
6. 对于无线移频直放站应将近端单元和远端单元通过衰减器连接在一起，采用系统图3：带内波动测试9.噪声系数 9.1 定义噪声系数是指被测直放站在工作频带范围内，正常工作时输入信噪比与输出信噪比的比，用dB 表示。
9.2 测量方法1．按图4虚线所示连接，校准噪声系数测试仪； 2．按图4实线所示连接测试系统；3．关闭ALC 并将被测直放站增益调节为最大增益； 4．用噪声系数测量仪测试被测直放站噪声系数； 10.输入、输出电压驻波比 10.1 定义输入、输出电压反射系数|γ|是指从输入、输出端口反射的信号电压与输入的信号电压的比，电压驻波比为S=（1+|γ|）/（1-|γ|） （8）图4：噪声系数测试功率衰减器1．按图5所示连接测试系统；测试端口图5： 电 压 驻 波 比 测 试2按被测直放站要求调网络分析仪起、止频率，单端口S11（或S22）测量，并调表达格式为驻波对应频率，电平调到被测直放站允许的最大输入电平；3在网络分析仪测试端口1或2进行开路、短路、负荷校准后设置为测量；4设置直放站的增益为最小增益，将其输入或输出端口接到测试端口，输出或输入端口接负载；从网络分析仪读被测直放站工作频带内最大的电压驻波比；5测量前向或反向输出驻波比时应保证被测直放站无输出信号。
11. 传输时延11.1 定义传输时延是指被测直放站输出信号对输入信号的时间延迟。
1．按图6所示连接测试系统；2．按被测直放站要求设置矢量网络分析仪的起、止频率，并调矢量网络分析仪为传输测量、时延方式，按虚线连接进行直通校准；3．被测直放站增益调到最大；按图6实线所示进行连接4．选择矢量网络分析仪时延测试项，直接读出被测直放站的传输时延。
12．杂散发射 12.1 定义杂散发射是指除去工作载频以及与正常调制相关的边带以外的频率上的发射。
12.2 测量方法图7：杂散发射测量1．测量系统如图72．GSM 信号发生器频率调到被测直放站中心频率，电平调到2.2的6中记录的L in输出GSM 信号；图6：传输时延测量3．被测直放站增益调到最大；4．功率衰减器及连接电缆总损耗值作为偏置输入频谱分析仪； 5．按表2调频谱分析仪测量带宽及检波方式 6．在不同的偏移频率上，读杂散发射的功率电平表2：带外杂散发射测量带宽频带 频率偏移测量带宽 视频带宽 检波方式 10kHz ∽50MHz / 10kHz 30kHz 50MHz ∽500MHz/100kHz 100kHz 峰值保持>0MHz10kHz 30kHz ≥2MHz 30kHz 100kHz ≥5MHz100kHz 300kHz ≥10MHz 300kHz 1MHz ≥20MHz 1MHz 3MHz 50MHz 以上BTS 发射带及MS 发射带内≥30MHz3MHz3MHz峰值保持13.互调衰减 13.1 定义当工作频带内有两个及以上信号输入直放站后，由于直放站的非线性而在其输出端口产生的与两个或多个输入信号有特定关系的产物为互调产物。
互调衰减是指对这些互调产物的抑制能力。
13.2 测量方法图8：互调产物测量1．测量系统如图8所示2．被测直放站增益调到最大；3．对宽带直放站，设置两信号发生器的频率在被测直放站工作频带内相隔600kHz；对选频直放站，一个信号发生器频率调到信道中心频率，另一个信号发生器频率调在高于或低于第一个信号频率400kHz上；4．切断信号发生器2，调信号发生器1的电平到被测直放站输出达到卖方声明的最大功率；调信号发生器2的电平和信号发生器1一样；5．两信号发生器都接通，并将可变衰减器减低10dB；6．接通被测直放站ALC功能；7．频谱分析仪中心频率调到被测直放站中心频率，扫频宽度调到能看到两边的互调产物，并将功率衰减器和连接电缆的总损耗作为偏置输入频谱分析仪；8．在频谱分析仪上读出互调产物，看其是否满足要求。
9. 应在每个输出天线端口上进行测试。
14．带外增益14.1 定义带外增益是指被测直放站对工作频带外信号的放大能力。
14.2 测量方法1.按图9所示连接测试系统；2.被测直放站增益调至最大；3.对选频直放站，应将其选频信道指配到被测直放站工作频带内最低信道和最高信道上；4.CW信号发生器频率调到被测直放站工作频率，电平调到2.2的第6条中记录的L；in5. 频谱分析仪，扫频宽度、分辨率带宽调到适当，保证测试方便。
校准功率衰减器及连接电缆总损耗作为偏置修正输入到频谱分析仪内，将标记移到信号峰点；6.保持CW信号发生器输出电平不变，从中心频率向外同步改变CW信号发生器频率和频谱分析仪中心频率，用标记读并记录偏离工作频带边缘400kHz、600kHz、1MHz、5MHz及以上时的幅度值Lout；7.按式（9）计算带外各偏离频点的增益数值。
G外=Lout-Lin（dB）（9）15.光波长及可应用的光纤定义光波长是指光传输直放站所使用的光信号的波长16.光输出功率（仅光传输直放站）16.1 定义光输出功率是光传输直放站系统在卖方声明的正常工作条件下光输出端负载所能得到的最大功率。
