常用机械制图手工绘图工具及使用技巧
常用机械制图手工绘图工具及使用技巧SANY GROUP system office room 【SANYUA16H-常用机械制图手工绘图工具及使用技巧熟练掌握常用的绘图工具使用技巧,对于提高手工绘图的质量和速率有重要意义。
—、常用绘图工具（1）（图板）画图时，需将图纸平铺在图纸上，所以，图板的表面必须平整、光洁、且富有弹性。
图板的左侧边称为导边，必须平直。
常用的图板规格有0号、1号和二号三种。
（2）丁字尺丁字尺主要用于画水平线，它由尺头和尺身组成。
尺头和尺身的连接处必须牢固，尺头的内侧边与尺身的上边（称为工作边）必须垂直。
使用时，用左手扶住尺头，将尺头的内侧边紧贴图板的导边，上下移动丁字尺，自左向右可画出一系列不同位置的水平线，如图1–18a所示。
（3）三角板三角板有45°-90°角和30°-60°-90°角的各一块。
将一块三角板与丁字尺配合使用，自下而上可画出一系列不同位置的直线，如图1-18b所示；还可画与水平线成特殊角度如30°、45°、60°的倾斜线，如图1-18c所示将两快三角板与丁字尺配合使用，可画出与水平线成15°、75°的倾斜线，如图2所示。
两块三角板互相配合使用，可任画已知直线的水平线或垂直线，如图3所示。
图1用丁字尺和三角板画线图2画15度75度斜线图3画已知直线平行线和垂直线二、分规、比例尺(1)分规分规是用来量取尺寸、截取线段、等分线段的工具。
分规的两腿端部有钢针，当两腿合龙时，两针尖应重合于一点，如图4所示。
图5所示为用分规在比例尺上量取尺寸（图5a），然后在线上连续截取等长线段（图5b）的方法若欲将图5c所示的AB线段四等分，可先任凭自测估计，将分规的两针尖开到约为AB/4进行试分，如有剩余（或不足）时，再将针尖间的距离张大（或缩小）e/4，e为剩余或不足量，再进行试分，直到满意为止。
绘图工具和仪器及其使用方法
1.3其它用品
除了上述工具之外，在绘图时，还需要准备削铅笔刀，橡皮、固定图 纸用的塑料胶纸，测量角度的量角器、擦图片(修改图线时用它遮住不 需要擦去的部分)，砂纸(磨铅笔用，通常把它剪一小块贴在对折的硬 纸内面，以免磨下的铅芯粉末飞扬)，以及清除图面上橡皮屑的小刷等 (如图1.32)。
机械制图
削铅笔时应从没有标号的一端开始，铅芯以露出6-8mm为宜。 使用铅笔时，应保持笔杆前后与纸面垂直，并向画线运动方向倾斜约60°。运 笔时用力应一致，方能保证整段线条粗细相同，颜色深浅一致。画圆弧时，圆 规用铅芯应较画直线用铅笔铅芯黑1-2级为宜，这样方可使整张图纸颜色近于 一致
（a）锥形 1.2绘图仪器
图1.25 垂直线的画法 线的画法
图1.26 倾斜
图1.27 平行线的画法
图1.28 垂直线的画
4.铅笔
绘图铅笔铅芯的软、硬由字母“B”和“H”来体现。 铅笔中6B最黑（最软），10H最硬，HB适中。绘图 时常用B-3H铅笔，画底稿时一般用2H或3H铅笔， 铅芯宜磨削成锥状；书写字符及描深细线一般用HB 或H铅笔，铅芯宜磨削成铲状（四棱柱），如图1.29 所示。
机械制图
1.1绘图工具 1．绘图板 简称图板，是具有平坦光滑表面的长方形木板，作为画图 时图纸的垫板。由于图板的左右两边作为导边，故必须平 直(但绘图时只能依据一个导边使用丁字尺)。平时应注意 不要损伤板面和导边的平直度，且要注意防潮和避免日晒。
图1.24 绘图板
2．丁字尺 丁字尺系由尺身和与之成直角的尺头组成。它与图板配 合使用，用于画水平线。将尺头贴紧图板左边导边上下 移动，可画出各种不同位置的水平线，其使用方法如图 1.24所示。丁字尺使用完毕后，应悬挂在干燥的墙壁上， 以免变形及损伤尺身的平直度。 3.三角板 三角板分45°和30°—60°两块，可配合丁字尺画垂直 线及15度角倍数的斜线；或用两块三角板配合画任意角 度的平行线和垂直线。如图1.25—1.28
机械工程制图教程1-2手工绘图和仪器使用
§1-2 手工绘图工具和仪器的使用
一. 图板和丁字尺
常用的图板有0号、1号、2号等规格。 绘图时，图纸应固定在图板上。图板的表面应平整光洁， 其左侧边为导向边，必须平直。
必须使尺头的内 侧边紧贴图板左侧 导向边，上下移动 丁字尺
上海理工大学《机械制图》课件
二. 用丁字尺和三角板画线
从左向右 画水平线。 用三角板 和丁字尺画 倾斜线。
四. 圆规
（1）圆规是用来画圆和圆弧的工具。画圆时使用带台阶的尖 端定圆心，圆规作分规使用时用长锥形尖端。 （2）画圆前，使针尖比铅芯稍长一点， 以便针尖插入图板后使圆规两脚平齐。 （3）画不同直径的圆时，应使针尖、 铅芯与纸面垂直。
上海理工大学《机械制图》课件
五. 铅笔
（1）B或HB一加深粗实线；从下向上 画垂直线。源自上海理工大学《机械制图》课件
三. 比例尺和分规
比例尺是用来量取不同比例尺寸的工具，其形状通常为 三棱柱体，棱面上刻有六种不同比例的刻度尺寸，如1:100、 1:200等，供绘图时选用。
分规是用来量取和等分线段的工具。使用前，应检查 分规两针尖在合拢时是否平齐。
上海理工大学《机械制图》课件
HB或H——写字和画箭头； H或2H——画细线类图线、画底稿。 （2）铅芯一般修磨成圆锥形，画粗实线时铅芯修磨成矩形 。 （3）圆规用的铅芯应比铅笔软一级，即画粗实线圆用2B或B铅 芯，画细线圆用HB或H铅芯。
上海理工大学《机械制图》课件
六. 用铅笔画线的方法
（1）画直线时，铅笔的前后方向应与纸面垂直，且向画线方 向倾斜约30°。 （2）画粗实线时，压力相对要加大一点。
上海理工大学《机械制图》课件
一. 图板和丁字尺
常用的图板有0号、1号、2号等规格。 绘图时，图纸应固定在图板上。图板的表面应平整光洁， 其左侧边为导向边，必须平直。
必须使尺头的内 侧边紧贴图板左侧 导向边，上下移动 丁字尺
上海理工大学《机械制图》课件
二. 用丁字尺和三角板画线
从左向右 画水平线。 用三角板 和丁字尺画 倾斜线。
四. 圆规
（1）圆规是用来画圆和圆弧的工具。画圆时使用带台阶的尖 端定圆心，圆规作分规使用时用长锥形尖端。 （2）画圆前，使针尖比铅芯稍长一点， 以便针尖插入图板后使圆规两脚平齐。 （3）画不同直径的圆时，应使针尖、 铅芯与纸面垂直。
上海理工大学《机械制图》课件
五. 铅笔
（1）B或HB一加深粗实线；从下向上 画垂直线。源自上海理工大学《机械制图》课件
三. 比例尺和分规
比例尺是用来量取不同比例尺寸的工具，其形状通常为 三棱柱体，棱面上刻有六种不同比例的刻度尺寸，如1:100、 1:200等，供绘图时选用。
分规是用来量取和等分线段的工具。使用前，应检查 分规两针尖在合拢时是否平齐。
上海理工大学《机械制图》课件
HB或H——写字和画箭头； H或2H——画细线类图线、画底稿。 （2）铅芯一般修磨成圆锥形，画粗实线时铅芯修磨成矩形 。 （3）圆规用的铅芯应比铅笔软一级，即画粗实线圆用2B或B铅 芯，画细线圆用HB或H铅芯。
上海理工大学《机械制图》课件
六. 用铅笔画线的方法
（1）画直线时，铅笔的前后方向应与纸面垂直，且向画线方 向倾斜约30°。 （2）画粗实线时，压力相对要加大一点。
上海理工大学《机械制图》课件
[机械制图基础] 1.3尺规作图
![[机械制图基础] 1.3尺规作图](https://img.taocdn.com/s3/m/a2e7e75f02020740bf1e9b21.png)
利用三角板和丁字尺，可画15°倍角的斜线和各种角度的垂直线及平行线。
第三节 尺规绘图
图板、丁字尺、三角板
水平线：从左往右画；铅垂线：从下往上画。
第三节 尺规绘图
圆规
圆规、分以量取尺寸、等分线段；曲线板用于描绘非圆曲线。
第三节 尺规绘图
铅笔：2H、HB、2B等
➢ 2H：画底稿 ➢ HB：画细实线、写字、画箭头 ➢ 2B：画粗实线
三、斜度
1:5
1:5
t T T
t
l L
l L
斜度是一直线或平面对另一直线或平面的倾斜程度； 斜度=(T-t)/l=T/L；斜度值用1 : n 的形式表示。
第三节 尺规绘图
斜度标注示例
标注符号的方向应与斜度的方向一致。
第三节 尺规绘图
四、锥度
1:5
1:5
d D D d
l L
l L
锥度为正圆锥底圆直径与其高度之比，正圆台的两底圆直径之差与其高度之比；
第三节 尺规绘图
CH--五边形的边长 C P--OB的中点
正五边形
AH
第1步：正五边形的画法；
第4步：过圆心O作水平直径AB和垂直直径CD；
第4步：作半径OB的中点P；
O
P
B 第4步：以P为圆心，PC为半径作圆弧交OA于H点；
第4步：以CH为边长一次在圆周上截取，可完成正
五边形。
D
第三节 尺规绘图
画细实线的铅笔应削成锥形；画粗实线的铅笔头的削成楔形。
第三节 尺规绘图
二、作正多边形
已知对角线距离D作正六边形
螺母
螺栓 垫圈
第1步：作中心线并在水平中心线上取1、4两点； 第2步：用60度三角板的斜边过1、4点作平行线，画出四条边的位置； 第3步：用60度三角板的斜边过中心，画出2点、5点、3点、6点； 第4步：连接各顶点完成正六边形。
第三节 尺规绘图
图板、丁字尺、三角板
水平线：从左往右画；铅垂线：从下往上画。
第三节 尺规绘图
圆规
圆规、分以量取尺寸、等分线段；曲线板用于描绘非圆曲线。
第三节 尺规绘图
铅笔：2H、HB、2B等
➢ 2H：画底稿 ➢ HB：画细实线、写字、画箭头 ➢ 2B：画粗实线
三、斜度
1:5
1:5
t T T
t
l L
l L
斜度是一直线或平面对另一直线或平面的倾斜程度； 斜度=(T-t)/l=T/L；斜度值用1 : n 的形式表示。
第三节 尺规绘图
斜度标注示例
标注符号的方向应与斜度的方向一致。
第三节 尺规绘图
四、锥度
1:5
1:5
d D D d
l L
l L
锥度为正圆锥底圆直径与其高度之比，正圆台的两底圆直径之差与其高度之比；
第三节 尺规绘图
CH--五边形的边长 C P--OB的中点
正五边形
AH
第1步：正五边形的画法；
第4步：过圆心O作水平直径AB和垂直直径CD；
第4步：作半径OB的中点P；
O
P
B 第4步：以P为圆心，PC为半径作圆弧交OA于H点；
第4步：以CH为边长一次在圆周上截取，可完成正
五边形。
D
第三节 尺规绘图
画细实线的铅笔应削成锥形；画粗实线的铅笔头的削成楔形。
第三节 尺规绘图
二、作正多边形
已知对角线距离D作正六边形
螺母
螺栓 垫圈
第1步：作中心线并在水平中心线上取1、4两点； 第2步：用60度三角板的斜边过1、4点作平行线，画出四条边的位置； 第3步：用60度三角板的斜边过中心，画出2点、5点、3点、6点； 第4步：连接各顶点完成正六边形。
常用机械制图手工绘图工具及使用技巧
常用机械制图手工绘图工具及使用技巧熟练掌握常用的绘图工具使用技巧,对于提高手工绘图的质量和速率有重要意义。
—、常用绘图工具（1）（图板）画图时，需将图纸平铺在图纸上，所以，图板的表面必须平整、光洁、且富有弹性。
图板的左侧边称为导边，必须平直。
常用的图板规格有0号、1号和二号三种。
（2）丁字尺丁字尺主要用于画水平线，它由尺头和尺身组成。
尺头和尺身的连接处必须牢固，尺头的内侧边与尺身的上边（称为工作边）必须垂直。
使用时，用左手扶住尺头，将尺头的内侧边紧贴图板的导边，上下移动丁字尺，自左向右可画出一系列不同位置的水平线，如图1 – 18a所示。
（3）三角板三角板有45°- 90°角和30°- 60°- 90°角的各一块。
将一块三角板与丁字尺配合使用，自下而上可画出一系列不同位置的直线，如图1-18b所示；还可画与水平线成特殊角度如30°、45°、60°的倾斜线，如图1-18c所示将两快三角板与丁字尺配合使用，可画出与水平线成15°、75°的倾斜线，如图2所示。
两块三角板互相配合使用，可任画已知直线的水平线或垂直线，如图3所示。
图1 用丁字尺和三角板画线图2 画15度75度斜线图3 画已知直线平行线和垂直线二、分规、比例尺(1) 分规分规是用来量取尺寸、截取线段、等分线段的工具。
分规的两腿端部有钢针，当两腿合龙时，两针尖应重合于一点，如图4所示。
图5所示为用分规在比例尺上量取尺寸（图5a），然后在线上连续截取等长线段（图5b）的方法若欲将图5c所示的AB线段四等分，可先任凭自测估计，将分规的两针尖开到约为AB/4进行试分，如有剩余（或不足）时，再将针尖间的距离张大（或缩小）e/4，e为剩余或不足量，再进行试分，直到满意为止。
用试分法也可等分圆或圆弧。
(2) 比例尺比例尺的三个棱面上有六种不同比例的刻度，如1：100、1：200等，可用于量取不同比例的尺寸。
机械制图绘图工具的使用
• 三角板配合丁字尺画垂直线和各种倾斜线
•
精选2021版课件
19
制图的基本知识
• 圆规及其用法
•
精选2021版课件
20
制图的基本知识
• 第三节 几何作图 • 1．作已知直线的平行线、垂直线
•
•
精选2021版课件
21
§1.2.2 绘制工具与仪器的使用方法
图2.9 比例尺
精选2021版课件
Back

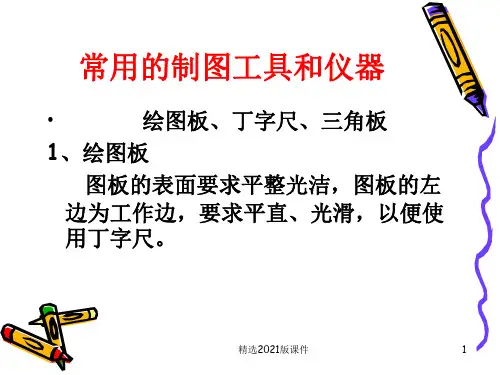

常用的制图工具和仪器
•
绘图板、丁字尺、三角板
1、绘图板
图板的表面要求平整光洁，图板的左
边为工作边，要求平直、光滑，以便使
用丁字尺。
精选2021版课件
1
图2-1 绘图板
精选2021版课件
2
表2-1 图板规格
单位：mm
图板规格 代号
图板尺寸 （宽×长）
0 920×1220
1 610×920
2 460×610
精选2021版课件
3
2、丁字尺
图2-2 丁字尺
精选2021版课件
4
3、三角板
图2-3 三角板
精选2021版课件
5
图2-4 三角板与丁字尺配合画各种不同
角度的倾斜线
精选2021版课件
6
2.1.2比例尺
图2-5 比例尺
精选2021版课件
7
制图的基本知识
常用制图工具
•
精选2021版课件
8
2.1.3圆规和分规 1、圆规
图2-9 绘图墨线笔
精选2021版课件
14
2.1.5模板、曲线板和擦图片
• 1、模板
图2-10
建筑模板 精选2021版课件
•
精选2021版课件
19
制图的基本知识
• 圆规及其用法
•
精选2021版课件
20
制图的基本知识
• 第三节 几何作图 • 1．作已知直线的平行线、垂直线
•
•
精选2021版课件
21
§1.2.2 绘制工具与仪器的使用方法
图2.9 比例尺
精选2021版课件
Back
常用的制图工具和仪器
•
绘图板、丁字尺、三角板
1、绘图板
图板的表面要求平整光洁，图板的左
边为工作边，要求平直、光滑，以便使
用丁字尺。
精选2021版课件
1
图2-1 绘图板
精选2021版课件
2
表2-1 图板规格
单位：mm
图板规格 代号
图板尺寸 （宽×长）
0 920×1220
1 610×920
2 460×610
精选2021版课件
3
2、丁字尺
图2-2 丁字尺
精选2021版课件
4
3、三角板
图2-3 三角板
精选2021版课件
5
图2-4 三角板与丁字尺配合画各种不同
角度的倾斜线
精选2021版课件
6
2.1.2比例尺
图2-5 比例尺
精选2021版课件
7
制图的基本知识
常用制图工具
•
精选2021版课件
8
2.1.3圆规和分规 1、圆规
图2-9 绘图墨线笔
精选2021版课件
14
2.1.5模板、曲线板和擦图片
• 1、模板
图2-10
建筑模板 精选2021版课件
尺规绘图工具和仪器的使用方法
上一页 下一页
Байду номын сангаас
青海油田培训中心培训二部
一、正多边形的画法
1. 正六边形
（1）根据对角线长度作图
§1-3 几何作图
2020年8月15日星期六
上一页 下一页
青海油田培训中心培训二部
一、正多边形的画法
1. 正六边形
（2）根据对边的距离作图
§1-3 几何作图
2020年8月15日星期六
上一页 下一页
青海油田培训中心培训二部
分规是用来量取尺寸、移置尺寸和等分线段的工具。 分规两针尖要等长，合拢时要对准。使用时，要单手操 作，调整间距。
2020年8月15日星期六
上一页 下一页
青海油田培训中心培训二部
二、分规、比例尺的用法
§1-2 尺规绘图工具和仪器的使用方法
分规是用来量取尺寸、移置尺寸和等分线段的工具。 分规两针尖要等长，合拢时要对准。使用时，要单手操 作，调整间距。
青海油田培训中心培训二部
四、曲线板的用法
§1-2 尺规绘图工具和仪器的使用方法
曲线板用来绘制非圆曲线的工具。
作图时先徒手用细线将各点连成曲线，然后选择曲线板 上曲率合适的部分分段描绘。
2020年8月15日星期六
上一页 下一页
青海油田培训中心培训二部
五、铅笔的削法
§1-2 尺规绘图工具和仪器的使用方法
一、正多边形的画法
2. 正五边形
§1-3 几何作图
2020年8月15日星期六
上一页 下一页
青海油田培训中心培训二部
二、椭圆的近似画法
§1-3 几何作图
2020年8月15日星期六
上一页 下一页
青海油田培训中心培训二部
机械制图-尺规绘图.
4
第三节 尺规绘图
2.三角板 一副三角板有45°和30°-60°各一块，与丁字尺配合
使用时，可画垂直线和30°、45°、60°以及n×15°的 各种斜线（如下 图所示）。此外， 一副三角板配合 使用，还可以画 已知直线的平行 线或垂直线。
5
第三节 尺规绘图
3.圆规 圆规用来画圆和圆弧，附件有钢针插脚、铅芯插
21
第三节 尺规绘图
22
第三节 尺规绘图
小结：
1、正五边形、正六边形的作图方法。 2、斜度和锥度的画法和标注。
23
第三节 尺规绘图
作业
习题集1-7
24
脚、鸭嘴插脚和延伸杆等，如图(a)所示。圆规的钢 针插脚有两个尖端,见图（b），画图时，应使用有肩 台的一端，并使肩台与铅芯或鸭嘴笔尖平齐,见图 （c）；当画不同直径的圆弧时，尽可能使钢针针尖、 铅芯插脚垂直于纸面,见图（d）；用延伸杆画大圆弧 的情况如图(e)所示。
6
第三节 尺规绘图
7
第三节 尺规绘图
数值越大表示铅芯越软（黑），H的数值越大则表示铅芯越 硬，HB的铅芯软硬程度适中。
绘图时，根据使用要求不同，一般应备有以下几种硬度 不同的铅笔：画粗实线用B或HB铅笔；写字用H或HB铅笔； 画细线用H或2H铅笔。 画粗实线的铅芯应修磨成凿形，其余 可磨成锥形。
9
第三节 尺规绘图
除上述工具以外，绘图时还需备有小刀、砂 纸、橡皮、胶带、曲线板（下图）等。
15
第三节 尺规绘图
（2）、计算 斜度：高度差与长度之比 斜度＝H/L＝1∶n 锥度：直径差与长度之比 锥度＝D/L＝D—d/l＝1∶n 注意：计算时，均把比例
前项化为1，在图中以 1∶n的形式标注。
第三节 尺规绘图
2.三角板 一副三角板有45°和30°-60°各一块，与丁字尺配合
使用时，可画垂直线和30°、45°、60°以及n×15°的 各种斜线（如下 图所示）。此外， 一副三角板配合 使用，还可以画 已知直线的平行 线或垂直线。
5
第三节 尺规绘图
3.圆规 圆规用来画圆和圆弧，附件有钢针插脚、铅芯插
21
第三节 尺规绘图
22
第三节 尺规绘图
小结：
1、正五边形、正六边形的作图方法。 2、斜度和锥度的画法和标注。
23
第三节 尺规绘图
作业
习题集1-7
24
脚、鸭嘴插脚和延伸杆等，如图(a)所示。圆规的钢 针插脚有两个尖端,见图（b），画图时，应使用有肩 台的一端，并使肩台与铅芯或鸭嘴笔尖平齐,见图 （c）；当画不同直径的圆弧时，尽可能使钢针针尖、 铅芯插脚垂直于纸面,见图（d）；用延伸杆画大圆弧 的情况如图(e)所示。
6
第三节 尺规绘图
7
第三节 尺规绘图
数值越大表示铅芯越软（黑），H的数值越大则表示铅芯越 硬，HB的铅芯软硬程度适中。
绘图时，根据使用要求不同，一般应备有以下几种硬度 不同的铅笔：画粗实线用B或HB铅笔；写字用H或HB铅笔； 画细线用H或2H铅笔。 画粗实线的铅芯应修磨成凿形，其余 可磨成锥形。
9
第三节 尺规绘图
除上述工具以外，绘图时还需备有小刀、砂 纸、橡皮、胶带、曲线板（下图）等。
15
第三节 尺规绘图
（2）、计算 斜度：高度差与长度之比 斜度＝H/L＝1∶n 锥度：直径差与长度之比 锥度＝D/L＝D—d/l＝1∶n 注意：计算时，均把比例
前项化为1，在图中以 1∶n的形式标注。
3-常用尺规绘图工具与仪器的正确使用PPT模板
47
图 1-21 图板与丁字尺配合画线
值得注意的是，丁字尺的尺头只能与图板的左导边配合画线，不能与图板的 其他边缘配合画线。画图线时，只能用丁字尺上缘（工作边）画水平线。
48
1.2 三角板
一副三角板一般有两块，一块两角均为45°，另一块两角分别为30°和60°。 三角板与丁字尺配合使用，可画出图1-22（a）所示角度的直线。此外，两块三角 板与丁字尺配合使用，可以画出15°及其整数倍角度的斜线，还可以画出已知直 线的平行线或垂直线，如图1-22（b）所示。画线时，必须按图中箭头方向所示方 向画。
固定图纸时，将丁字尺尺头靠紧图板，以丁字尺上缘为准，将图纸摆正然后 绷紧图纸，用胶带将其固定在图板上。当图幅不大时，图纸宜固定在图板左下方， 但在图纸下方应留出足够放置丁字尺的空间。
机械制图
（a）
（b） 图 1-24 圆规的用法
（c）
51
1.4 分规
分规是用来截取尺寸和等分线段的工具。使用前，应检查分规两脚的针尖并 拢后是否平齐。分规的用法如图1-25所示。
量取尺寸
截取线段或等分线段 图 1-25 分规的用法
52
1.5 铅笔的削法和使用
绘图铅笔的铅芯有软硬之分，根据铅芯的软硬程度不同，可将其分为H、HB 和B三个等级。标号H代表铅芯的硬性，H前的数字越大，表示铅芯越硬，所画图 线的颜色越淡；HB代表软硬 适中；B代表铅芯的软性，B前的数字越大，表示铅 芯越软，所画图线的颜色越黑。机械制图中，画底稿用H或2H铅笔，加深图线用B 或2B铅笔，写字和画箭头时用HB铅笔。
为了保证同一图样上的同类线型粗细一致，画粗实线用的铅笔，铅芯应磨削 成截面为d×d形（d为要画线条的宽度）的四棱柱；写字和标注尺寸时，铅笔铅芯 部分应削成锥形；画线时，铅笔与画线方向的夹角约60°，如图1-26所示。此外， 削铅笔时应从没有标号的一端开始，保留有标号的一端以便于识别其硬度。
一章制图工具和仪器的使用方法
用三角板配合丁字尺画铅垂线
三角板与丁字尺配合画各种斜线
丁字尺与三角形的使用方法
画任意直线的平行线和铅垂线
画平行线
画铅垂线
圆规的使用
1.2 制图用品
图纸 铅笔
➢ 应使用绘图铅笔为宜。铅芯的软硬是用字母“B” 及“H”表示的，“H”前面的数字愈大表示铅芯越 软，“B”前面的数字愈大表示铅芯越软。
➢ 绘图时一般用2H或H画底稿及细线，用HB或B画粗线， 用HB写字。
➢ 铅笔要削成圆锥形。 ➢ 画线时握笔要自然，速度、用力要均匀。
擦图片
1.1 制图的工具
绘图板
➢ 绘图板有各种不同的规格，与图幅相配合，通常有 0号（900mm×1200mm） 1号（600mm×900m） 2号（450mm×600mm） 三种规格。
丁字尺 三角板 圆规 比例尺 建筑模板
丁字尺与三角形的使用方法
三角板与丁字尺配合画各种斜线
丁字尺与三角形的使用方法
画任意直线的平行线和铅垂线
画平行线
画铅垂线
圆规的使用
1.2 制图用品
图纸 铅笔
➢ 应使用绘图铅笔为宜。铅芯的软硬是用字母“B” 及“H”表示的，“H”前面的数字愈大表示铅芯越 软，“B”前面的数字愈大表示铅芯越软。
➢ 绘图时一般用2H或H画底稿及细线，用HB或B画粗线， 用HB写字。
➢ 铅笔要削成圆锥形。 ➢ 画线时握笔要自然，速度、用力要均匀。
擦图片
1.1 制图的工具
绘图板
➢ 绘图板有各种不同的规格，与图幅相配合，通常有 0号（900mm×1200mm） 1号（600mm×900m） 2号（450mm×600mm） 三种规格。
丁字尺 三角板 圆规 比例尺 建筑模板
丁字尺与三角形的使用方法
尺规绘图工具和仪器的使用方法机械制图
lL
上一页 下一页
三、斜度和锥度
2. 斜度符号及标注方法
斜度的符号
斜度的标注方法
§1-3 几何作图
斜度般以 1 : x 的形式表示,写在斜度图形符号后面.指引线从被标
注的“斜线”引出,标注斜度的细实线和参考线平行.图形符号的方向 应与图形的斜度方向致.
上一页 下一页
三、斜度和锥度
3. 斜度的画法
上一页 下一页
二、分规、比例尺的用法
§1-2 尺规绘图工具和仪器的使用方法
分规是用来量取尺寸、移置尺寸和等分线段的工具. 分规两针尖要等长,合拢时要对准.使用时,要单手操作, 调整间距.
上一页 下一页
二、分规、比例尺的用法
§1-2 尺规绘图工具和仪器的使用方法
比例尺是刻有不同比例的直尺.其三个侧面上刻有不同的比例 刻度可供度量尺寸时选用.
[例] 根据右图尺寸,抄画图形.
§1-3 几何作图
B A
上一页 下一页
三、斜度和锥度
4. 锥度定义
§1-3 几何作图
锥度是指正圆锥底圆直径与圆锥高度之比.
正圆锥台的锥度可用两底圆直径差与圆锥台高度之比算出.
锥度 =
D -d
=D
=
2
a
tan
lL
2
上一页 下一页
三、斜度和锥度
5. 锥度符号及标注方法
上一页 下一页
、正多边形的画法
2. 正五边形
§1-3 几何作图
上一页 下一页
二、椭圆的近似画法
§1-3 几何作图
上一页 下一页
三、斜度和锥度
1. 斜度定义
§1-3 几何作图
斜度是指直线(或平面)对另直线(或平面)的倾斜程度.
上一页 下一页
三、斜度和锥度
2. 斜度符号及标注方法
斜度的符号
斜度的标注方法
§1-3 几何作图
斜度般以 1 : x 的形式表示,写在斜度图形符号后面.指引线从被标
注的“斜线”引出,标注斜度的细实线和参考线平行.图形符号的方向 应与图形的斜度方向致.
上一页 下一页
三、斜度和锥度
3. 斜度的画法
上一页 下一页
二、分规、比例尺的用法
§1-2 尺规绘图工具和仪器的使用方法
分规是用来量取尺寸、移置尺寸和等分线段的工具. 分规两针尖要等长,合拢时要对准.使用时,要单手操作, 调整间距.
上一页 下一页
二、分规、比例尺的用法
§1-2 尺规绘图工具和仪器的使用方法
比例尺是刻有不同比例的直尺.其三个侧面上刻有不同的比例 刻度可供度量尺寸时选用.
[例] 根据右图尺寸,抄画图形.
§1-3 几何作图
B A
上一页 下一页
三、斜度和锥度
4. 锥度定义
§1-3 几何作图
锥度是指正圆锥底圆直径与圆锥高度之比.
正圆锥台的锥度可用两底圆直径差与圆锥台高度之比算出.
锥度 =
D -d
=D
=
2
a
tan
lL
2
上一页 下一页
三、斜度和锥度
5. 锥度符号及标注方法
上一页 下一页
、正多边形的画法
2. 正五边形
§1-3 几何作图
上一页 下一页
二、椭圆的近似画法
§1-3 几何作图
上一页 下一页
三、斜度和锥度
1. 斜度定义
§1-3 几何作图
斜度是指直线(或平面)对另直线(或平面)的倾斜程度.
尺规绘图工具及使用方法-机械制图经典教案
广东省环保技工学校文化理论课教案
一、 导入
同学们，图示中同学们正在干什么，他们使用的是什么工具？
二、讲授新课
1、绘图工具及使用：
2、其它绘图工具介绍
三、课堂小结
提问学生进行小结
四、课堂巩固练习
1、同学们，本节所了解学习的绘图工具有哪些，分别有什么用？
科目
机械识图
章节与
课题
绪论
尺规绘图工具及使用方法
授课
日期
9月7号
课时
2
班级
16汽车班
授课
方式
多媒体讲授
作业题数
拟用时间
图绘图工具及使用方法
教学重点
认识和了解机械制图绘图工具及使用方法
教学难点
机械制图绘图工具用方法
板书设计(内容)
教学回顾
参考资料
教研组(室)审批
教务科(处)审阅
一、 导入
同学们，图示中同学们正在干什么，他们使用的是什么工具？
二、讲授新课
1、绘图工具及使用：
2、其它绘图工具介绍
三、课堂小结
提问学生进行小结
四、课堂巩固练习
1、同学们，本节所了解学习的绘图工具有哪些，分别有什么用？
科目
机械识图
章节与
课题
绪论
尺规绘图工具及使用方法
授课
日期
9月7号
课时
2
班级
16汽车班
授课
方式
多媒体讲授
作业题数
拟用时间
图绘图工具及使用方法
教学重点
认识和了解机械制图绘图工具及使用方法
教学难点
机械制图绘图工具用方法
板书设计(内容)
教学回顾
参考资料
教研组(室)审批
教务科(处)审阅
绘图工具与仪器的使用方法
绘图工具与仪器的使用方法
• 一、图板与丁字尺
图板一般总是与丁字尺配 合使用，用来绘制水平线
绘图工具与仪器的使用方法
• 二、三角板
三角板与图板、丁字尺配合使用绘 制竖直线与一些特定角度的倾斜线
绘图工具与仪器的使用方法
• 二、三角板
一副三角板配 合绘制平行线
绘图工具与仪器的使用方法
• 三、铅笔
画图时通常用H和2H铅笔画底稿，用B或HB铅 笔加粗加深全图，书写文字时一般用HB铅笔
铅笔 的磨 削方 法
绘图工具与仪器的使用方法
• 四、圆规与分规
画圆时，应尽量 使钢针和铅芯都 垂直于纸面，钢 针的台阶与笔尖 应平齐
绘图工具与仪器的使用方法
• 四、圆规与分规
分规的两脚全是 钢针，用来量取 尺寸或等分线段
绘图工具与仪器的使用方法
• 五、曲线板
曲线板 使用方 法示例
• 一、图板与丁字尺
图板一般总是与丁字尺配 合使用，用来绘制水平线
绘图工具与仪器的使用方法
• 二、三角板
三角板与图板、丁字尺配合使用绘 制竖直线与一些特定角度的倾斜线
绘图工具与仪器的使用方法
• 二、三角板
一副三角板配 合绘制平行线
绘图工具与仪器的使用方法
• 三、铅笔
画图时通常用H和2H铅笔画底稿，用B或HB铅 笔加粗加深全图，书写文字时一般用HB铅笔
铅笔 的磨 削方 法
绘图工具与仪器的使用方法
• 四、圆规与分规
画圆时，应尽量 使钢针和铅芯都 垂直于纸面，钢 针的台阶与笔尖 应平齐
绘图工具与仪器的使用方法
• 四、圆规与分规
分规的两脚全是 钢针，用来量取 尺寸或等分线段
绘图工具与仪器的使用方法
• 五、曲线板
曲线板 使用方 法示例
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
平面图形中标注的尺寸，必须能唯一地确定图形的形状和大小，即所标 注的尺寸对于确定各封闭图形和各线段的位置和大小是充分而必要的。
上一页
下一页
§1-5 手工绘图的方法和步骤
一、尺规绘图
1. 准备工作 2. 选定图纸 3. 固定图纸
画图前应先了解所画图样的内容和要求，准备好必 要的绘图工具，清理桌面，暂时不要用的工具、资料不 根据图形大小和复杂程度选定比例， 要放在图板上。 确定图纸幅面。
上一页
下一页
§1-5 手工绘图的方法和步骤
二、徒手绘图
以目测来估计图形与实物的比例，按一定画法要求徒手（或部分使用仪 器）绘制的图称为草图。在设计、测量、修配机器时，都要绘制草图。
(a) 螺钉、螺母和管接头草图
(b) 传动箱立体草图
徒手绘图时，手腕要悬空，小指轻触纸面。为了顺手，还可随时将图纸 旋转适当的角度。
上一页
下一页
§1-2 尺规绘图工具和仪器的使用方法
一、图板、丁字尺、三角板的用法
图板、丁字尺和三角板的用法：
三角板有30°(60°)和45°两块，可以和丁字尺配合画垂直线。
丁字尺和两块三角板配合可以画出15°整倍数的斜线。
上一页
下一页
§1-2 尺规绘图工具和仪器的使用方法
一、图板、丁字尺、三角板的用法
画出图框和标题栏轮廓后，先画出各图形的基准线， 注意各图的位置要布置匀称。底稿线要细，但应清晰。
5. 检查并清理底稿后，加深图形和标注尺寸，最后完成标题栏。
加深的步骤与画底稿时不同。一般先加深图形，其次加深图框和标 6. 题栏，最后标注尺寸和书写文字。 全面检查图纸 加深图形时，应按先曲线后直线，由上到下，由左到右，所有图形 同时加深的原则进行。在加深粗直线时，将同一方向的直线加深完后， 再加深另一方向的直线。细线一般不要加深，在画底稿时直接画好就行 了。
注意：比例尺不可用来画线。
上一页 下一页
§1-2 尺规绘图工具和仪器的使用方法
三、圆规的用法
圆规是用来画圆和圆弧的工具。它由铅芯脚和针脚组成。 画圆时，针脚和铅芯脚都应垂直纸面。
铅芯脚 针脚
6~8
75°
90°
90°
1
上一页
下一页
§1-2 尺规绘图工具和仪器的使用方法
三、圆规的用法
圆规是用来画圆和圆弧的工具。它由铅芯脚和针脚组成。 画圆时，针脚和铅芯脚都应垂直纸面。
[例] 根据右图尺寸，抄画图形。
B A
上一页
下一页
§1-3 几何作图
四、圆弧连接
相切
圆弧连接是指用已知半径的圆弧光滑连接两已知线段 光滑连接 （直线或圆弧）。 连接弧 作图的关键： 准确地作出连接圆弧的圆心和切点。 作图的方法：轨迹法
利用连接弧圆心轨迹求解的方法
上一页
下一页
§1-3 几何作图
四、圆弧连接
§1-2 尺规绘图工具和仪器的使用方法
仪器使用
要提高绘图的准确度和绘图效率，必须正确地使用各种绘图工 具和仪器。常用的手工绘图工具和仪器有图板、丁字尺、三角板、 比例尺、圆规、分规、铅笔、曲线板等。
上一页
下一页
提示：将光标放在仪器上， 会显示仪器的名称。
§1-2 尺规绘图工具和仪器的使用方法
一、图板、丁字尺、三角板的用法
上一页
下一页
§1-2 尺规绘图工具和仪器的使用方法
四、曲线板的用法 曲线板用来绘制非圆曲线的工具。
作图时先徒手用细线将各点连成曲线，然后选择曲线板 上曲率合适的部分分段描绘。
与左段重合 本次描绘 留待与右段重合
上一页
下一页
§1-2 尺规绘图工具和仪器的使用方法
五、铅笔的削法
铅笔的铅芯可削成锥形或楔形 。
2. 圆弧连接作图举例
上一页
下一页
§1-4 平面图形的画法和尺寸注法
一、平面图形的尺寸分析
上一页
下一页
§1-4 平面图形的画法和尺寸注法
二、平面图形的线段分析和画图步骤
根据平面图形中所标注的尺寸和线段间的连接关系，图形中的线段可分为三种。
上一页
下一页
§1-4 平面图形的画法和尺寸注法
三、平面图形的尺寸注法
一般将H、HB型铅笔的铅芯削成锥形，用于画细线和
写字；将B型铅笔的铅芯削成楔形，用来画粗线。
上一页
下一页
§1-3 几何作图
一、正多边形的画法
1. 正六边形
（1）根据对角线长度作图
利用外接圆半径作图
上一页
下一页
§1-3 几何作图
一、正多边形的画法
1. 正六边形
（1）根据对角线长度作图
利用丁字尺和三角板作图
上一页 下一页
§1-3 几何作图
三、斜度和锥度
3. 斜度的画法
[例] 根据右图尺寸，抄画图形。
B A
上一页
下一页
§1-3 几何作图
三、斜度和锥度
4. 锥度定义
锥度是指正圆锥底圆直径与圆锥高度之比。 正圆锥台的锥度可用两底圆直径差与圆锥台高度之比算出。
a D -d = D = 2 tan 锥度 = l L 2
图板和丁字尺的用法：
图板的板面应平坦，用作导边的左侧边应平直。 丁字尺由尺头和尺身组成。绘图时，尺头的右侧应紧靠在图板 的左侧边上下滑动，即可画水平线。
尺头
尺身
上一页
下一页
§1-2 尺规绘图工具和仪器的使用方法
一、图板、丁字尺、三角板的用法
图板和丁字尺的用法：
图板的板面应平坦，用作导边的左侧边应平直。 丁字尺由尺头和尺身组成。绘图时，尺头的右侧应紧靠在图板 的左侧边上下滑动，即可画水平线。
图板、丁字尺和三角板的用法：
两块三角板配合可以作已知线段的平行线和垂直线。
上一页
下一页
§1-2 尺规绘图工具和仪器的使用方法
二、分规、比例尺的用法
分规是用来量取尺寸、移置尺寸和等分线段的工具。 分规两针尖要等长，合拢时要对准。使用时，要单手操 作，调整间距。
上一页
下一页
§1-2 尺规绘图工具和仪器的使用方法
上一页
下一页
§1-3 几何作图
一、正多边形的画法
1. 正六边形
（2）根据对边的距离作图
上一页
下一页
§1-3 几何作图
一、正多边形的画法
2. 正五边形
上一页
下一页
§1-3 几何作图
二、椭圆的近似画法
上一页
下一页
§1-3 几何作图
三、斜度和锥度
1. 斜度定义
斜度是指一直线(或平面)对另一直线(或平面)的倾斜程度。 斜度的大小用该直线（或平面）间夹角的正切值来表示。
1. 圆弧连接的基本作图
与直线相切
与圆弧外切
与圆弧内切
上一页
下一页
§1-3 几何作图
四、圆弧连接
2. 圆弧连接作图举例
上一页
下一页
§1-3 几何作图
四、圆弧连接
2. 圆弧连接作图举例
上一页
下一页
§1-3 几何作图
四、圆弧连接
2. 圆弧连接作图举例
上一页
下一页
§1-3 几何作图
四、圆弧连接
上一页
下一页
§1-5 手工绘图的方法和步骤
一、尺规绘图
1. 准备工作 2. 选定图纸 3. 固定图纸
图纸要固定在图板 左下方，下部空出的 距离要能放丁字尺， 以便操作。图纸要用 胶纸固定，不应使用 图钉，以免损坏图板。
上一页
下一页
§1-5 手工绘图的方法和步骤
一、尺规绘图
1. 准备工作 2. 选定图纸 3. 固定图纸 4. 画底稿
上一页
下一页
§1-2 尺规绘图工具和仪器的使用方法
一、图板、丁字尺、三角板的用法
图板、丁字尺和三角板的用法：
三角板有30°(60°)和45°两块，可以和丁字尺配合画垂直线。
上一页
下一页
§1-2 尺规绘图工具和仪器的使用方法
一、图板、丁字尺、三角板的用法
图板、丁字尺和三角板的用法：
三角板有30°(60°)和45°两块，可以和丁字尺配合画垂直线。
T -t T 斜度 = = = tana l L
a
上一页
下一页
§1-3 几何作图
三、斜度和锥度
2. 斜度符号及标注方法
斜度的符号
斜度的标注方法
斜度一般以 1 :
x 的形式表示，写在斜度图形符号后面。指引线从
被标注的“斜线”引出，标注斜度的细实线和参考线平行。图形符号 的方向应与图形的斜度方向一致。
二、分规、比例尺的用法
分规是用来量取尺寸、移置尺寸和等分线段的工具。 分规两针尖要等长，合拢时要对准。使用时，要单手操 作，调整间距。
上一页
下一页
§1-2 尺规绘图工具和仪器的使用方法
二、分规、比例尺的用法
比例尺是刻有不同比例的直尺。其三个侧面上刻有不同的比 例刻度可供度量尺寸时选用。 比例尺除用来直接在图上度量尺寸外，还可用分规从比例尺 上量取尺寸。
上一页 下一页
§1-5 手工绘图的方法和步骤
二、徒手绘图
1. 直线的画法
画直线时，眼睛要注意线段的终点，以保证线段画得平直，方向准确。
(a) 移动手腕自左向右画水平线
(b) 移动手腕自上向下画竖直线
(c) 倾斜线的两种画法 上一页 下一页
上一页
下一页
§1-2 尺规绘图工具和仪器的使用方法
二、分规、比例尺的用法
比例尺是刻有不同比例的直尺。其三个侧面上刻有不同的比 例刻度可供度量尺寸时选用。 比例尺除用来直接在图上度量尺寸外，还可用分规从比例尺 上量取尺寸。
上一页
下一页
上一页
下一页
§1-5 手工绘图的方法和步骤
一、尺规绘图
1. 准备工作 2. 选定图纸 3. 固定图纸
画图前应先了解所画图样的内容和要求，准备好必 要的绘图工具，清理桌面，暂时不要用的工具、资料不 根据图形大小和复杂程度选定比例， 要放在图板上。 确定图纸幅面。
上一页
下一页
§1-5 手工绘图的方法和步骤
二、徒手绘图
以目测来估计图形与实物的比例，按一定画法要求徒手（或部分使用仪 器）绘制的图称为草图。在设计、测量、修配机器时，都要绘制草图。
(a) 螺钉、螺母和管接头草图
(b) 传动箱立体草图
徒手绘图时，手腕要悬空，小指轻触纸面。为了顺手，还可随时将图纸 旋转适当的角度。
上一页
下一页
§1-2 尺规绘图工具和仪器的使用方法
一、图板、丁字尺、三角板的用法
图板、丁字尺和三角板的用法：
三角板有30°(60°)和45°两块，可以和丁字尺配合画垂直线。
丁字尺和两块三角板配合可以画出15°整倍数的斜线。
上一页
下一页
§1-2 尺规绘图工具和仪器的使用方法
一、图板、丁字尺、三角板的用法
画出图框和标题栏轮廓后，先画出各图形的基准线， 注意各图的位置要布置匀称。底稿线要细，但应清晰。
5. 检查并清理底稿后，加深图形和标注尺寸，最后完成标题栏。
加深的步骤与画底稿时不同。一般先加深图形，其次加深图框和标 6. 题栏，最后标注尺寸和书写文字。 全面检查图纸 加深图形时，应按先曲线后直线，由上到下，由左到右，所有图形 同时加深的原则进行。在加深粗直线时，将同一方向的直线加深完后， 再加深另一方向的直线。细线一般不要加深，在画底稿时直接画好就行 了。
注意：比例尺不可用来画线。
上一页 下一页
§1-2 尺规绘图工具和仪器的使用方法
三、圆规的用法
圆规是用来画圆和圆弧的工具。它由铅芯脚和针脚组成。 画圆时，针脚和铅芯脚都应垂直纸面。
铅芯脚 针脚
6~8
75°
90°
90°
1
上一页
下一页
§1-2 尺规绘图工具和仪器的使用方法
三、圆规的用法
圆规是用来画圆和圆弧的工具。它由铅芯脚和针脚组成。 画圆时，针脚和铅芯脚都应垂直纸面。
[例] 根据右图尺寸，抄画图形。
B A
上一页
下一页
§1-3 几何作图
四、圆弧连接
相切
圆弧连接是指用已知半径的圆弧光滑连接两已知线段 光滑连接 （直线或圆弧）。 连接弧 作图的关键： 准确地作出连接圆弧的圆心和切点。 作图的方法：轨迹法
利用连接弧圆心轨迹求解的方法
上一页
下一页
§1-3 几何作图
四、圆弧连接
§1-2 尺规绘图工具和仪器的使用方法
仪器使用
要提高绘图的准确度和绘图效率，必须正确地使用各种绘图工 具和仪器。常用的手工绘图工具和仪器有图板、丁字尺、三角板、 比例尺、圆规、分规、铅笔、曲线板等。
上一页
下一页
提示：将光标放在仪器上， 会显示仪器的名称。
§1-2 尺规绘图工具和仪器的使用方法
一、图板、丁字尺、三角板的用法
上一页
下一页
§1-2 尺规绘图工具和仪器的使用方法
四、曲线板的用法 曲线板用来绘制非圆曲线的工具。
作图时先徒手用细线将各点连成曲线，然后选择曲线板 上曲率合适的部分分段描绘。
与左段重合 本次描绘 留待与右段重合
上一页
下一页
§1-2 尺规绘图工具和仪器的使用方法
五、铅笔的削法
铅笔的铅芯可削成锥形或楔形 。
2. 圆弧连接作图举例
上一页
下一页
§1-4 平面图形的画法和尺寸注法
一、平面图形的尺寸分析
上一页
下一页
§1-4 平面图形的画法和尺寸注法
二、平面图形的线段分析和画图步骤
根据平面图形中所标注的尺寸和线段间的连接关系，图形中的线段可分为三种。
上一页
下一页
§1-4 平面图形的画法和尺寸注法
三、平面图形的尺寸注法
一般将H、HB型铅笔的铅芯削成锥形，用于画细线和
写字；将B型铅笔的铅芯削成楔形，用来画粗线。
上一页
下一页
§1-3 几何作图
一、正多边形的画法
1. 正六边形
（1）根据对角线长度作图
利用外接圆半径作图
上一页
下一页
§1-3 几何作图
一、正多边形的画法
1. 正六边形
（1）根据对角线长度作图
利用丁字尺和三角板作图
上一页 下一页
§1-3 几何作图
三、斜度和锥度
3. 斜度的画法
[例] 根据右图尺寸，抄画图形。
B A
上一页
下一页
§1-3 几何作图
三、斜度和锥度
4. 锥度定义
锥度是指正圆锥底圆直径与圆锥高度之比。 正圆锥台的锥度可用两底圆直径差与圆锥台高度之比算出。
a D -d = D = 2 tan 锥度 = l L 2
图板和丁字尺的用法：
图板的板面应平坦，用作导边的左侧边应平直。 丁字尺由尺头和尺身组成。绘图时，尺头的右侧应紧靠在图板 的左侧边上下滑动，即可画水平线。
尺头
尺身
上一页
下一页
§1-2 尺规绘图工具和仪器的使用方法
一、图板、丁字尺、三角板的用法
图板和丁字尺的用法：
图板的板面应平坦，用作导边的左侧边应平直。 丁字尺由尺头和尺身组成。绘图时，尺头的右侧应紧靠在图板 的左侧边上下滑动，即可画水平线。
图板、丁字尺和三角板的用法：
两块三角板配合可以作已知线段的平行线和垂直线。
上一页
下一页
§1-2 尺规绘图工具和仪器的使用方法
二、分规、比例尺的用法
分规是用来量取尺寸、移置尺寸和等分线段的工具。 分规两针尖要等长，合拢时要对准。使用时，要单手操 作，调整间距。
上一页
下一页
§1-2 尺规绘图工具和仪器的使用方法
上一页
下一页
§1-3 几何作图
一、正多边形的画法
1. 正六边形
（2）根据对边的距离作图
上一页
下一页
§1-3 几何作图
一、正多边形的画法
2. 正五边形
上一页
下一页
§1-3 几何作图
二、椭圆的近似画法
上一页
下一页
§1-3 几何作图
三、斜度和锥度
1. 斜度定义
斜度是指一直线(或平面)对另一直线(或平面)的倾斜程度。 斜度的大小用该直线（或平面）间夹角的正切值来表示。
1. 圆弧连接的基本作图
与直线相切
与圆弧外切
与圆弧内切
上一页
下一页
§1-3 几何作图
四、圆弧连接
2. 圆弧连接作图举例
上一页
下一页
§1-3 几何作图
四、圆弧连接
2. 圆弧连接作图举例
上一页
下一页
§1-3 几何作图
四、圆弧连接
2. 圆弧连接作图举例
上一页
下一页
§1-3 几何作图
四、圆弧连接
上一页
下一页
§1-5 手工绘图的方法和步骤
一、尺规绘图
1. 准备工作 2. 选定图纸 3. 固定图纸
图纸要固定在图板 左下方，下部空出的 距离要能放丁字尺， 以便操作。图纸要用 胶纸固定，不应使用 图钉，以免损坏图板。
上一页
下一页
§1-5 手工绘图的方法和步骤
一、尺规绘图
1. 准备工作 2. 选定图纸 3. 固定图纸 4. 画底稿
上一页
下一页
§1-2 尺规绘图工具和仪器的使用方法
一、图板、丁字尺、三角板的用法
图板、丁字尺和三角板的用法：
三角板有30°(60°)和45°两块，可以和丁字尺配合画垂直线。
上一页
下一页
§1-2 尺规绘图工具和仪器的使用方法
一、图板、丁字尺、三角板的用法
图板、丁字尺和三角板的用法：
三角板有30°(60°)和45°两块，可以和丁字尺配合画垂直线。
T -t T 斜度 = = = tana l L
a
上一页
下一页
§1-3 几何作图
三、斜度和锥度
2. 斜度符号及标注方法
斜度的符号
斜度的标注方法
斜度一般以 1 :
x 的形式表示，写在斜度图形符号后面。指引线从
被标注的“斜线”引出，标注斜度的细实线和参考线平行。图形符号 的方向应与图形的斜度方向一致。
二、分规、比例尺的用法
分规是用来量取尺寸、移置尺寸和等分线段的工具。 分规两针尖要等长，合拢时要对准。使用时，要单手操 作，调整间距。
上一页
下一页
§1-2 尺规绘图工具和仪器的使用方法
二、分规、比例尺的用法
比例尺是刻有不同比例的直尺。其三个侧面上刻有不同的比 例刻度可供度量尺寸时选用。 比例尺除用来直接在图上度量尺寸外，还可用分规从比例尺 上量取尺寸。
上一页 下一页
§1-5 手工绘图的方法和步骤
二、徒手绘图
1. 直线的画法
画直线时，眼睛要注意线段的终点，以保证线段画得平直，方向准确。
(a) 移动手腕自左向右画水平线
(b) 移动手腕自上向下画竖直线
(c) 倾斜线的两种画法 上一页 下一页
上一页
下一页
§1-2 尺规绘图工具和仪器的使用方法
二、分规、比例尺的用法
比例尺是刻有不同比例的直尺。其三个侧面上刻有不同的比 例刻度可供度量尺寸时选用。 比例尺除用来直接在图上度量尺寸外，还可用分规从比例尺 上量取尺寸。
上一页
下一页
