汽车车身用标准件选型规范
汽车车身性能目标制定方法简介
当白车身安装完所有附件后，车身一阶扭转频率也将下降，下降关系是:
f FUL _ torsion f BIW _ torsion 1.4 26
因此对于任何车型，车身扭转模态建议大于37Hz。
7
零件数量及焊点数量
车身性能目标制定
(K: Volumetric Coefficient)
H W
As Ar
At L
此重量为车身骨架重量，不包含悬挂件（四门两盖、翼子板、加油口盖） 重量，悬挂件重量按照约占白车身总重量的1/4制定。
3
车身性能目标制定 车身重量目标设定
重量目标制定方法（三）
开闭件、后围板、侧围、顶盖、地板按照面积比，参照竞品车重量进行对比 制定。 发动机舱重量按照前舱部分体积比制定目标重量。
9
车身材料选择
车身性能目标制定
第三条为基本原则，好的设计应该是用尽可能少的材料规格满足设计性能目标。
10
焊接标准件选定
车身性能目标制定
11
车身性能目标制定 前部碰撞车身尺寸目标定义
12
车身性能目标制定 侧面碰撞车身尺寸目标定义
另外侧门与侧围截 面重合度一般应大 于60mm。
13
车身性能目标制定 后部碰撞车身尺寸目标定义
单位面积重量=白车身重量/整车表面积 单位重量屈服强度=（∑单件重量*单件屈服强度）/总重量 单位零件重量=白车身总重量/钣金零件总数 单位零件焊点数量=白车身焊点总数/钣金零件总数
8
车身性能目标制定
冲压件成本构成
原材 料费
①原 ①-② 材料
投入
②废 料
原பைடு நூலகம் 料

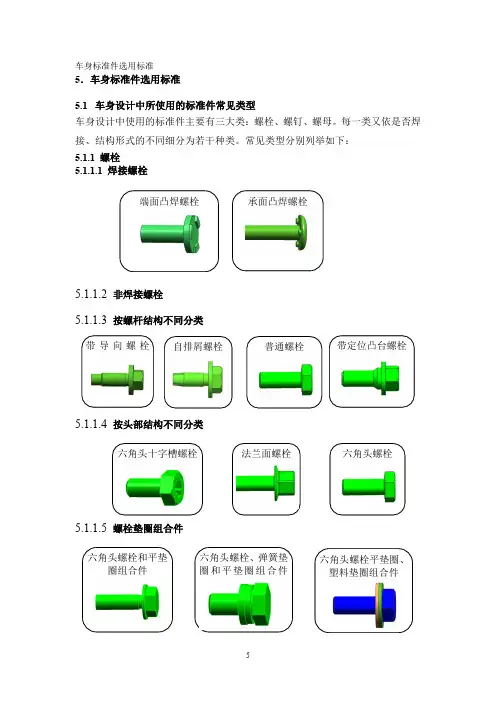

车身标准件选用标准
9
十字槽盘头自攻钉 十 字 槽 沉 头 自 攻 钉
十字槽半沉头自攻钉
十字槽六角头自攻钉 十字槽盘头自攻钉 F 型 内六角花型圆柱头自攻钉
5.1.3 螺母 5.1.3.1 焊接螺母
焊接六角螺母 焊 接 方 螺 母 球头焊接方螺母 六角法兰面焊接螺母
5.1.3.2 非焊接螺母
方螺母
六角法兰 面螺母
六角螺母和锥型 弹性垫圈组合件
7
车身典型部位常用标准件的公称直径：
标准件名称
安装部位
公称直径
螺栓、螺母 装车门铰链与车身
M8
螺栓、螺母 装车门铰链与车门
M8
螺栓、螺母 装车门限位器与车身
M8
螺栓、螺母 装车门限位器与车门
M6
螺栓、螺母 装车门玻璃升降器
M6
螺栓、螺母 装翼子板与车身
M6
螺栓、螺母 装水箱上横梁与车身
M6
螺栓、螺母 装背门气弹簧与车身
带 导 向 螺 栓 自排屑螺栓
普通栓
带定位凸台螺栓
5.1.1.4 按头部结构不同分类
六角头十字槽螺栓
法兰面螺栓
六角头螺栓
5.1.1.5 螺栓垫圈组合件
六角头螺栓和平垫 圈组合件
六角头螺栓、弹簧垫 圈和平垫圈组合件
六角头螺栓平垫圈、 塑料垫圈组合件
5
5.1.2 螺钉
车身中使用的螺钉公制螺距和 ST 类型
翼子板安装螺栓、前缓冲杠总成安装螺栓、前防撞梁立柱总成安装螺栓 等。 5.3.4 螺栓头部结构的选用 5.3.4.1 带定位凸台的螺栓：用于安装位置有精确要求，需要拆卸的部位。主要 有装铰链于车门（四门两盖）上的螺栓、装限位器与车身上的螺栓、装 机罩锁与车身上的螺栓等。 5.3.4.2 不同头部形状螺栓：选择螺栓头部形状主要根据载能力和安装空间，同 样公称直径的方头、圆头、六角头和法兰面螺栓的承载面积不同，其承 载能力也不同，参见标准：GB/T 16823.1—1997。不同的头部形状拧紧 时所需要的工具也不同，有些部位安装空间小用套筒和扳手均无法拧 紧，就需要用内六角螺栓。
标准件尺寸选用规范
标准件尺寸选用规范1范围本标准规定了本部所有车型所用标准件的选用规范。
本标准只适用于本部技术中心开发的车型。
2规范性引用文件下列文件对于本文件的应用是必不可少的，凡是注日期的引用文件，仅注日期的版本适用于本文件。
凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用本文件。
GB/T 882 销轴GB/T 1800.3极限与配合基础第3部分：标准公差和基本偏差数值表GB/T 13680 焊接方螺母GB/T 13681 焊接六角螺母JB/ZQ 4247 普通螺纹内、外螺纹余留长度，钻孔余留深度，螺栓突出螺母的末端长度3 标准件选用原则3.1 总则3.1.1 按照《汽车设计标准资料手册》中的各类标准件的应用特点合理选用相关标准件。
3.1.2应尽量选用《汽车设计标准资料手册》中已列的品种规格，否则应做为非标件另行设计。
3.2螺纹紧固件长度的选用原则3.2.1 为保证紧固件联结牢固、可靠、安装方便，螺纹紧固件长度的选择应以紧固后螺杆露出螺母端面（3～10）mm为宜，但不应少于3个螺距。
3.2.1.1 普通螺纹的内、外螺纹余留长度、钻孔余留深度、螺栓突出螺母的末端长度等设计参数见表1（摘自JB/ZQ 4247）：3.2.2 对于工艺装配等原因，螺纹紧固件的长度可根据工艺需要具体确定、其长度应适当调整。
然后根据L h计算值取整后，按Q510中给出的L h值反查公称尺寸L。
IT17可从表3中选取（摘自GB/T 1800.3）表3 mm3.3.2 对于工艺装配等原因，销轴的长度可根据工艺需要具体确定、其长度应适当调整。
3.4在选用表4 mm3.5自攻螺钉底孔的设计原则为保证自攻螺钉的连接扭矩，应按表5要求钻底孔。
表5 底孔直径的推荐尺寸4 非标件的设计原则螺纹紧固件类参照3.2执行；销轴类参照3.3执行。

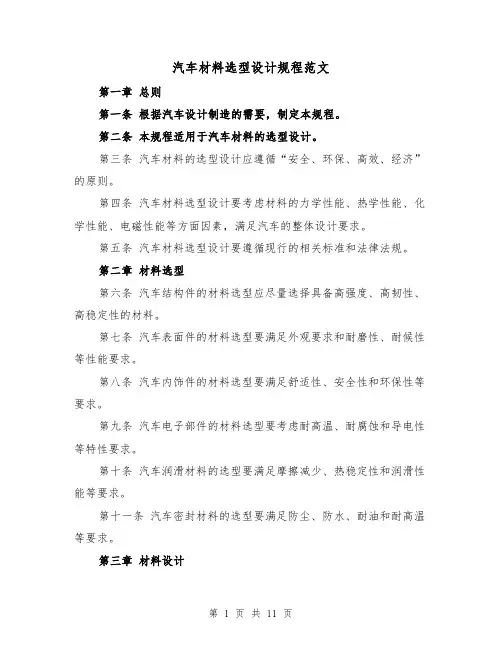

汽车材料选型设计规程范文（4篇）
汽车材料选型设计规程范文第一章总则第一条根据汽车设计制造的需要，制定本规程。
第二条本规程适用于汽车材料的选型设计。
第三条汽车材料的选型设计应遵循“安全、环保、高效、经济”的原则。
第四条汽车材料选型设计要考虑材料的力学性能、热学性能、化学性能、电磁性能等方面因素，满足汽车的整体设计要求。
第五条汽车材料选型设计要遵循现行的相关标准和法律法规。
第二章材料选型第六条汽车结构件的材料选型应尽量选择具备高强度、高韧性、高稳定性的材料。
第七条汽车表面件的材料选型要满足外观要求和耐磨性、耐候性等性能要求。
第八条汽车内饰件的材料选型要满足舒适性、安全性和环保性等要求。
第九条汽车电子部件的材料选型要考虑耐高温、耐腐蚀和导电性等特性要求。
第十条汽车润滑材料的选型要满足摩擦减少、热稳定性和润滑性能等要求。
第十一条汽车密封材料的选型要满足防尘、防水、耐油和耐高温等要求。
第三章材料设计第十二条汽车材料的设计应考虑材料的形状、尺寸、排列方式等因素，以满足汽车的功能需求和整体设计要求。
第十三条汽车金属材料的设计应考虑材料的形变、回弹、烧蚀和腐蚀等因素。
第十四条汽车塑料材料的设计应考虑材料的可塑性、热稳定性和耐化学腐蚀性等特性。
第十五条汽车复合材料的设计应考虑材料的层合结构、界面效应和破坏模式等因素。
第十六条汽车橡胶材料的设计应考虑材料的弯曲、拉伸、压缩和抗老化等性能。
第四章材料测试第十七条汽车材料的选型设计要依据实验数据和测试结果进行验证。
第十八条汽车材料的测试应符合相关标准，确保测试结果的准确性和可靠性。
第十九条汽车材料的测试项目包括力学性能测试、热学性能测试、化学性能测试和电磁性能测试等。
第二十条汽车材料的测试结果要与设计要求进行比对，确保选定材料符合设计要求。
第五章材料应用第二十一条汽车材料的应用要遵循相关标准和法律法规，确保产品的安全可靠。
第二十二条汽车材料的应用要考虑材料的加工性能，确保产品的生产效率和质量。
第二十三条汽车材料的应用要考虑材料的环境适应性，确保产品能在各种环境条件下正常工作。
车身常用标准件选用介绍
车常用标准件选用介绍（螺栓螺母）1目录一、汽车常用标准件的产生及意义二、常用标准件的分类三、车身常用标准件选用1、汽车标准件的产生：汽车标准件是对汽车结构中重复的、大量应用的各种紧固件、连接件、管路附件、密封件、润滑件等的规范化而产生的；2、汽车零件标准化的目的：汽车零件标准化可使零件的形式、尺寸规格和技术要求经济、合理、通用，从而降低零件制造、运输、储存、装配、管理等成本。
3、正确使用标准件的意义：螺纹紧固件结构简单，品种繁多，它的使用数占汽车零件的30%-40%，它是汽车的主要连接件。
总装线上装配汽车的过程，几乎都是在装配螺纹紧固件。
螺纹紧固件如果在设计、制造、选用、连接结构设计、装配时出现问题，可能造成车毁人亡的恶性事故。
合理、巧妙地使用标准件，可以简化汽车结构设计，提高装配效率，降低汽车成本，保障汽车行驶的安全及可靠性。
1、汽车标准件的种类：螺柱、螺栓、螺母、螺钉；（螺纹紧固件）垫圈、挡圈、铆钉；销、键；螺塞、管接件；夹箍、管夹、卡扣；润滑嘴、堵塞、叉等。
标准件名称图示螺柱全螺纹螺柱双头螺柱焊接螺柱2、车身常用标准件的种类及图示：标准件名称图示六角头螺栓六角法兰面螺栓承面凸焊螺栓端面凸焊螺栓螺栓方螺母六角螺母法兰面螺母-平板法兰面螺母-花齿螺母标准件名称图示螺母盖形螺母尼龙自锁螺母金属防松装置自锁螺母颈收口自锁螺母焊接方螺母焊接六角螺母焊接六角法兰面螺母通孔/盲孔拉铆螺母标准件名称图示平头拉铆螺母沉头拉铆螺母圆身普通型圆身滚花型螺母全六角型半六角型压铆螺母标准件名称图示机器螺钉自攻钉螺钉平垫圈弹簧垫圈止动垫圈锁紧垫圈垫圈标准件名称图示抽芯铆钉半空心铆钉实心铆钉子母铆钉铆钉标准件的选择大都从以下五个方面考虑：机械性能需求、结构空间、密封防腐需求、外观需求和工艺性及成本。
以下介绍螺栓螺母的选择。
螺栓螺母的选用一）新设计位置的螺栓螺母选用1）、确认使用处载荷大小（一般为拉力），来确定螺栓的保证载荷；2）、按保证载荷根据结构空间从标准GB/T 3098.1中选取类型、尺寸大小和性能等级适合的螺栓（螺母根据螺栓选用，可参考《汽车标准件手册》）；3）、拧紧力矩计算拧紧力矩简易计算公式：T=KFdT——拧紧力矩F——预紧力K——拧紧力矩系数d ——螺纹公称直径根据经验其中预紧力F一般为保证载荷的75%会达到最佳的紧固效果。
推荐-白车身材料选用规范 精品
编号代替密级商密×级▲xxxxx设计技术规范白车身材料选用规范20XX-07-06制订20XX-02-09发布xxxxxxxxxx前言白车身材料选用是车身设计过程中重要的一环,将直接影响到整车安全性、整车重量、整车开发成本、车身强度和油耗等方面。
本规范旨在建立一个白车身材料选用流程，为设计人员提供一个设计参考，便于设计人员尽量选用恰当的材料，在满足车身性能要求的基础上控制好零件的开发成本和车身重量，以达到优化设计的目的。
本规范由xxxxx车身所负责起草；本规范由xxxxx项目处进行管理和解释；本规范主要起草人员：编制：校核：审定：批准：本规范的版本记录和版本号变动与修订记录白车身材料选用规范1 适用范围本规范适用于M1、N1(轿车和面包车)类汽车白车身零件设计时材料的选用。
2 引用标准本规范主要引用了xxxx的一些材料选用经验以及宝钢的一些材料标准。
3 涵义3.1 白车身零件材料的选用流程3.1.1根据以往车型的开发经验，在整车的开发过程中，白车身材料的选用有下面几个步骤：a）解析参考车，将参考车的白车身解析为片件，通过理化分析等手段确定各零件的材料牌号及材料厚度，并整理一份完整的参考车白车身零部件材料明细。
b）根据新车的市场定位重新确定某些零件的材料，如果新车与参考车的市场定位不同，比如市场定价可能比参考车低，这样白车身制造成本相应的就要被压缩，有些零件的材料必须重新确定，采用价格更便宜的材料代替，比如用普通冷轧钢板替代镀锌钢板、用热轧板替换冷轧板等。
c）与参考车不同结构部分的材料选用，由于造型以及增减配置等原因，会产生与参考车不同的结构，设计时要根据这些结构的具体要求（比如受力情况、零件的复杂程度等），选用适当的材料。
d）与法规相关零件的材料选用，由于新车推出的时间较晚，需要适应的法规要求更加严格，所以参考车的某些结构可能满足不了某些法规要求，那么新车需要改善这些结构，并重新确定这些结构的材料（比如侧碰需要改善B柱和门槛，同时需要采用一些高强度钢板；后碰法规需要改善后横梁结构和材料等）。
汽车标准件标准和国标
汽车标准件标准和国标
汽车行业作为国民经济的重要支柱产业，对于汽车标准件的标准和国标具有非
常重要的意义。
标准件是汽车生产中不可或缺的一部分，其质量和性能的稳定与否直接影响到汽车的安全性和可靠性。
因此，汽车标准件的标准和国标的制定对于整个汽车行业的发展具有重要意义。
首先，汽车标准件的标准和国标的制定可以促进汽车行业的技术进步和产品质
量的提高。
通过制定统一的标准和国标，可以规范汽车标准件的生产和使用，提高汽车标准件的质量水平，推动整个汽车行业的技术进步，提升汽车产品的市场竞争力。
其次，汽车标准件的标准和国标的制定可以促进汽车行业的健康发展。
制定科
学合理的标准和国标，可以规范汽车标准件的生产和使用，避免因为标准不统一而导致的产品质量问题和安全隐患，保障消费者的权益，促进汽车行业的健康发展。
同时，汽车标准件的标准和国标的制定还可以促进汽车行业的国际化发展。
制
定符合国际标准的汽车标准件标准和国标，可以提高我国汽车标准件产品的国际竞争力，促进我国汽车标准件产品的出口，推动汽车行业的国际化发展，提升我国汽车行业在国际市场的地位。
总之，汽车标准件的标准和国标的制定对于汽车行业的发展具有重要意义。
只
有通过制定科学合理的标准和国标，规范汽车标准件的生产和使用，才能促进汽车行业的技术进步和产品质量的提高，保障消费者的权益，推动汽车行业的健康发展，提升我国汽车行业在国际市场的地位。
希望相关部门能够加强对汽车标准件标准和国标的制定，推动我国汽车行业的高质量发展。
轿车整车通用设计规范
白车身设计规范一、冲压件设计规范1.孔1.1钣金上的冲孔设计要与钣金冲压方向一致。
1.2孔的公差表示方法1.3过线孔1.3.1过线孔翻边1.3.1.1过线孔翻边至少要3mm高。
此翻边对钣金起加强作用，防止在安装过程中产生变形，从而影响此孔的密封性。
1.3.1.2如果通过过线孔的零件是面积≤6的固体，或者钣金足够厚，使其在不借助翻边时也能够承受住过线孔安装时的压力，那么此过线孔可以不翻边。
1.3.2过线孔所在平面尺寸1.3.2.1过线孔为圆孔(半径设为Rmm)时，孔周圈的平面半径应为(R+6)mm1.3.2.2过线孔为方孔时，孔周边的平面尺寸应比孔各边尺寸大6mm。
1.4法兰孔1.4.11.5排水孔1.5.1排水孔设计在车身内部空腔的最低处，其直径一般为6.5mm。
1.5.2对于车身内部加固的防撞梁，应同样在其空腔的最低处布置排水孔。
1.5.3在车身结构件的空腔及凹陷处必须布置排水孔。
1.6空调管路过孔1.7螺栓过孔1.8管道贯通孔2.圆角2.1对于在同一个件上喷涂两种不同颜色的零件，要设计分界特征，并且最小特征圆角为1.5mm。
3.边3.1密封边3.1.1行李箱下端3.1.1.1.为了使水排出止口，如图所示需要留出3.0mm的间隙。
3.1.1.2安装用止口应该具备恒定的高度和厚度（用于弯角的凸缘除外）。
3.1.1.3车门开口周围的止口厚度变化，包括制造变差的范围通常在1.8mm至6.0mm之间。
厚度的极端值会产生较高的插入作用力和密封条稳定性等问题。
3.1.1.4止口厚度的变化在任何位置不得超过一个金属板的厚度。
如果可能，仅可以使垂直的止口产生厚度变化，绝对不要使弯角半径产生厚度变化。
止口厚度的阶段变化会使密封条托架中的水渗漏。
3.1.1.5应该避免带有焊点的止口出现燃油和其它润滑油，这些物质会降低稳定性。
3.1.1.6止口结构类型及其优缺点3.1.2行李箱上端为了防止水从密封条止口泄漏并且进入行李舱，可按下面结构进行设计：3.1.2.1支架内的胶黏料或可发泡的热熔胶需符合漏水防止设计手册。
QCC 030-2012 紧固件、基础通用零部件编号规则及选用规范
Q/CC 长城汽车股份有限公司企业标准Q/CC 030—2012代替Q/CC 030-2011紧固件、基础通用零部件编号规则及选用规范○a2012 - 08 - 31发布2012 - 10 - 01实施标准文件更改状态记录目次前言 (II)1 范围 (1)2 规范性引用文件 (1)3 术语和定义 (1)4 标准件编号规则及选用规范 (2)5 基础通用件编号规则及选用规范 (7)6 紧固件○a的选用流程 (8)7 基础通用零部件 (9)附录A（规范性附录）标准件的机械性能、材料及其代号 (11)附录B（规范性附录）标准件的表面处理方式及其代号 (13)附录C（规范性附录）卡扣式气门嘴型号与国外型号对照表 (14)附录D（规范性附录）企业标准件品种代号及示例 (15)。
前言为实现产品设计平台化、标准化，特制定《紧固件○a、基础通用零部件编号规则及选用规范》。
本标准的宗旨是规范设计、方便选用、节约设计制造成本。
本标准的长远目标是建成完善的紧固件○a 数据库平台，并使全公司共享，从而达到规范设计、方便选用、节约成本的目的。
本标准与Q/CC 030-2011相比，除编辑性修改外主要变化如下：——增加了紧固件○a的相关选用要求（见4.3）；——增加了防滑齿的分型代号（见4.4.5）；——增加了常用直径与螺距标准组合系列（见表1）；——4.4.5条中Q/CC JT098-2010改为Q/CC JT098；——删除了附录C标准件、基础通用件的选用流程；——删除了附录E（表E.1《新增标准件、基础通用件申请单》，表E.2 《主要参数或应用场合的填写示例》）。
本标准附录A、附录B、附录C、附录D为规范性附录。
本标准由长城汽车股份有限公司技术中心提出。
本标准由长城汽车股份有限公司技术中心标准化部归口。
本标准由长城汽车股份有限公司技术中心标准化部负责起草。
本标准主要起草人：林永先、陈铄、魏庆、李洋、梁玉栋、宋亚娟、杜晓琳、石仲伟、张勇、张富国、岳毅。
白车身装配夹具的设计标准
白车身装配夹具的设计标准I．目的使用焊装夹具的二大目的：1）决定钣金件的相对空间位置， 2）提供钣金件在此空间位置上的刚度，以抵抗焊枪引起的位移和变形。
II．定位方式1．夹具上的主定位点是由NC定位块，销，托点，和夹紧块来实现的。
定位方式的首选是孔/销定位，其次是形面，如拐角，再其次是边。
2．圆孔/圆销控制四个方向，控制两个方向的是圆孔/菱销，（本公司现在的首选，也是日韩公司的首选。
）或者长孔/圆销，（欧美公司的首选）或者圆孔/双平面圆销（不常见）。
半圆孔/圆销控制三个方向。
III．主定位点的采用1．夹具设计必须严格按产品原设计的主定位点（参考系）来安排定位方式；2．如果实行有困难，必须和主定位点的原设计人员商量才能作改动；3．在延续的工序中，主定位点的采用必须按“一脉相承”的原则，以减少积累误差。
IV．焊接过程中的位移和变形1．虽然，使用焊装夹具的目的是定位和保持此定位。
在焊装过程中，即使在焊装夹具的夹持下，钣金件的位移和变形还是在所难免。
只是数量上是相对微小而已。
2．简单而言，位移和变形是由力和热引起的。
由于尺度管理追求的首要目的是产品的尺寸一致性而非产品精度，应该尽可能的使位移和变形变得一致，从而减少波动误差。
一项非常可取的做法是保持夹紧顺序和焊接顺序的严格一致。
V．定位销/块的要求精度1．NC定位块的位置精度为+0.10毫米，2．NC定位块的位置精度为+0.10毫米，3．NC定位块的位置精度为+0.10毫米，（1.2.3重复）4．定位销的位置精度为+0.10毫米，5．定位销的直径精度为+0.05毫米，（先要确定定位销的直径）6．定位销的圆度精度为+0.01毫米，7．定位销的直度不控制。
8．定位销有效长度要高出制件表面≥5mm（在不顶起外侧的制件（内外两层板）情况下）9．定位销的间距精度：±0.10毫米（对称定位销）10．单个零件的两个定位销的间距精度：±0.10毫米,11．型面可动时，不能与制件干涉（前进、后退及动作途中无干涉），按动作顺序进行。
汽车标准件基础知识
汽车常用标准件基础知识培训资料汽车常用标准件基础知识汽车标准件产品编号规则一、编号组成：二、编号各部分的表示方法及含义：01、汽车标准件特征代号：以“汽”字汉语拼音第一位大写字母“Q”表示。
02、品种代号：品种代号由三位数字组成，首位表示产品大类（大类含义见表1）。
第二为分级号、第三位组内序号、结构、功能。
表103、变更代号：由于产品标准修订，虽然产品结构型式基本相同，但尺寸、精度、性能或材料等标准内容变更以致影响产品的互换时而给出的代号。
04、尺寸规格：尺寸规格代号可直接表示产品的主要尺寸参数。
05、机械性能代号：机械性能代号表示产品的性能等级。
机械性能按表2。
表206、表面处理代号：表面处理代号表示产品的表面处理状态。
表面处理代号按表3。
表307、分型代号：分型代号表示结构型式和功能要求。
三、编号示例01、六角头螺栓Q150B GB/T5783-2000 GB/T5782-2000Q150B螺纹范围表六角头螺栓 Q151C GB/T5786-2000 GB/T5785-2000编号示例：01）螺纹规格d= M12，公称长度l=50，性能等级8.8，镀锌钝化的六角头螺栓编号为Q150B1250 02）螺纹规格d= M12×1.25，公称长度l=50，性能等级10.9，防腐磷化的六角头螺栓编号为Q151B1250TF2.03）螺纹规格d= M12×1. 5，公称长度l=50，性能等级8.8，镀锌钝化的六角头螺栓编号为Q151C1250.02、六角法兰面螺栓GB/T16674-1996六角法兰面螺栓GB/T16674.1-2004螺纹范围表编号示例：01）螺纹规格d= M12，公称长度l=50，性能等级10.9，镀锌钝化的六角法兰面螺栓编号为Q1841250TF3.02）螺纹规格d= M12，公称长度l=50，性能等级8.8，镀锌钝化的六角法兰面螺栓编号为：GB/T 16674.1. M12×50 Q1841250T1F3六角法兰面螺栓GB/T16674.2-2004螺纹范围表编号示例：01）螺纹规格d= M12×1.25，公称长度l=50，性能等级8.8，镀锌钝化的六角法兰面螺栓编号为：GB/T 16674.2 M12×1.25×5002）螺纹规格d= M12×1.5，公称长度l=50，性能等级8.8，镀锌钝化的六角法兰面螺栓编号为：GB/T 16674.2 M12×1. 5×5003、六角螺母六角法兰面螺母编号示例：01）螺纹规格D= M12，性能等级8，镀锌钝化的1型六角螺母编号为Q340B1202）螺纹规格D= M12×1.25，性能等级8，镀锌钝化的1型六角螺母编号为Q341B1203）螺纹规格D= M12×1.5，性能等级8，镀锌钝化的1型六角螺母编号为Q341C1204）螺纹规格D= M12，性能等级10，镀锌钝化的1型六角螺母编号为Q340B12T13F3 05）螺纹规格D= M12×1.25，性能等级10，镀锌钝化的1型六角螺母编号为Q341B12T13F31型六角螺母细牙螺母 8、10和12级应进行淬火并回火处理04、六角法兰面螺母 Q320 GB/T 6177(6177.1-2000)编号示例：01）螺纹规格D= M12，性能等级8，镀锌钝化的六角法兰面螺母编号为Q3201202）螺纹规格D= M12，性能等级10，镀锌钝化的六角法兰面螺母编号为Q340B12T13F3 03）螺纹规格D= M12×1.25，性能等级10，镀锌钝化的六角法兰面螺母编号为GB/T6177.2 M12×1.2504）螺纹规格D= M12×1.5，性能等级10，镀锌钝化的六角法兰面螺母编号为GB/T6177.2 M12×1.5编号示例：01）螺纹规格D= M12，性能等级04，镀锌钝化的六角薄螺母编号为Q3501202）螺纹规格D= M12×1.25，性能等级05，镀锌钝化的六角薄螺母编号为Q351B12T15F3 03）螺纹规格D= M12×1.5，性能等级05，镀锌钝化的六角薄螺母编号为Q351C12T15F3四、汽车紧固件一般技术要求01、机械性能：所有产品的机械性能中都规定了产品的材料要求、硬度要求、最小拉力载荷、保证载荷、标志要求、检验的试验方法及检测项目。
汽车标准件选择规范
汽车标准件选用规范前言标准件是量大面广，种类规格繁多，性能用途各异和应用极为广泛的机械基础件。
为规范选择要求，减少品种规格，为提高公司产品质量、降低成本和方便管控的作用。
制定以下规范：本规范将产品分类整理，根据我司实际情况，从产品外观和性能方面规范了汽车标准件及非标准件、缓冲块和贴片的选用。
本规范包括螺栓、螺柱、螺钉、螺母、自攻螺钉、垫圈、挡圈、铆钉、销、环箍、卡箍、夹片、扎带、橡胶堵塞、贴片、卡扣和缓冲块等汽车常用标准件。
规范性引用文件下列文件对于本文件的应用是必不可少的。
凡是注日期的引用文件，仅所注日期的版本适用于本文件。
凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
紧固件产品选用手册，北京：中国标准出版社，2010汽车标准件手册，吉林出版集团，吉林科学技术出版社，2012机械设计手册，第二卷，北京:机械工业出版社，2010塑料制品设计指南，北京：化学工业出版社，2006GB/T 5267.1-2002螺纹紧固件电镀层GB/T 10125-2012 人造气氛腐蚀试验盐雾试验GB/T 6461-2002金属基体上金属盒其他无机覆盖层经腐蚀试验后的试样和试件的评级GB/T 196-2003 普通螺纹基本尺寸GB/T 197-2003 普通螺纹公差GB/T 3098 紧固件机械性能GB/T 5280-2002自攻螺钉用螺纹QC/T 625-2013 汽车涂镀层和化学处理层QC/T 713-2004 塑料（尼龙）用自攻螺钉螺纹QC/T 721-2013 汽车用非电解锌片涂层QC/T 518-2007 汽车螺纹紧固件紧固扭矩目录1. 螺栓、螺柱、螺钉和螺母的选用方法 (6)1.1 螺栓、螺柱和螺钉外形的选用 (6)1.2 螺栓和螺柱长度的选用 (7)1.3 螺母外形的选用 (7)1.4 紧固件表面处理的选用 (9)1.5 紧固件常用螺纹规格与公差选用 (12)1.6 螺栓性能等级的选用 (16)1.7 螺母粗牙性能等级的选用 (22)1.8 螺母细牙性能等级的选用 (25)1.9 紧固件的拧紧扭矩和部分最小破坏扭矩 (27)1.10 螺纹件防松方法 (29)2. 自攻螺钉的选用方法 (34)2.1 自攻螺钉外形的选用 (34)2.2 自攻螺钉长度的选用 (35)2.3 自攻螺钉类型的选用 (35)2.4 自钻自攻螺钉类型的选用 (35)2.5 自挤螺钉类型的选用 (36)2.6 紧定螺钉类型的选用 (36)2.7 自攻螺钉用预制孔直径D 与板厚的选用 (36)2.8 自攻螺钉的破坏扭矩 (37)2.9 自攻螺钉的表面处理参照1.4紧固件表面处理的选用 (37)3. 垫圈和挡圈的选用方法 (37)3.1 平垫圈的选用 (38)3.2 弹簧垫圈、弹性垫圈和锁紧垫圈的选用 (39)3.3 弹性挡圈的选用 (40)4. 铆钉的选用方法 (40)4.1 基本铆接要求 (41)4.2 铆钉品种的选用 (41)4.3 铆钉长度 (42)4.4 铆钉用通孔直径 (43)5. 销和键的选用方法 (43)5.1 开口销（Q500） (43)5.2 锁销（Q501） (44)5.3 圆柱销（Q521、Q522、Q524、Q527B和Q528） (44)5.4 圆锥销（Q525） (44)5.5 销轴（Q10B） (44)5.6 电弧焊销（Q529） (45)5.7 销的强度计算公式 (45)5.8 键的选用 (46)6. 环箍的选用方法 (46)6.1 旋转拧紧式软管环箍 (47)6.2 夹紧式软管环箍 (47)6.3 汽车软管环箍密封压力 (50)6.4 法兰连接器 (50)7. 夹片的选用方法 (50)7.1 单头夹片 (51)7.2 管夹片 (51)7.3 弹性夹片 (51)8. 卡扣的选用方法 (51)8.1 塑料卡扣 (51)8.2 橡胶卡扣 (51)8.3 塑料开尾销钉 (52)9. 密封件选用方法 (52)9.1 基本密封原理与主要适用范围 (52)9.2 塞片的选用 (52)9.3 密封塞的选用 (53)9.4 密封垫圈的选用 (53)9.5 贴片的选用 (53)10. 缓冲块选用方法 (53)1.螺栓、螺柱、螺钉和螺母的选用方法1.1螺栓、螺柱和螺钉外形的选用1.1.1六角头用于连接两个较薄的零件。
汽车设计-汽车车身用标准件选型规范模板
XX公司企业规范编号xxxx-xxxx汽车设计-汽车车身用标准件选型规范模板汽车车身用标准件选型规范1 范围本规范主要介绍了车身所用标准件的常见类型，阐述了各类标准件在车身上的应用及选取则，包括螺栓长度的选用、螺栓和螺母公称直径的选用、螺纹牙距的选用、特殊螺栓、螺母的选用等，为以后车身标准件选用提供一个参考。
本规范适用于众泰轿车、SUV等车型的设计。
2 规范性引用文件下列文件对于本文件的应用是必不可少的。
凡是不注日期的引用文件，仅注日期的版本适用于本文件。
凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T3098.1 紧固件机械性能螺栓、螺钉和螺柱GB/T3098.2 紧固件机械性能螺母粗牙螺纹GB/T3098.3 紧固件机械性能紧定螺钉GB/T3098.4 紧固件机械性能螺母细牙螺纹GB/T3098.5 紧固件机械性能自攻螺钉GB/T5779.1 紧固件表面缺陷—螺栓、螺钉和螺柱GB/T5779.2 紧固件表面缺陷—螺母GB/T94.1 弹性垫圈技术条件弹簧垫圈QC/T607 六角螺母和锥形弹性垫圈组合件GB/T5783 六角头螺栓—全螺纹—A和B级GB/T5789 六角法兰面螺栓—加大系列—B级GB/T1664 六角法兰面螺栓GB/T2673 内六角花形沉头螺钉GB/T29.2 十字槽凹穴六角头螺栓GB/T5782,GB/T5783 六角头螺栓—粗牙GB/T5785,GB/T5786 六角头螺栓—较细牙GB/T6177 六角法兰面螺母GB/T6560 十字槽盘头自攻锁紧螺钉GB/T70 内六角圆柱头螺钉GB/T819 十字槽沉头螺钉GB/T845 十字盘头自攻螺钉GB/T847 十字槽半沉头自攻螺钉QC/T613 六角法兰面自排屑螺母GB/T9074.1 十字槽盘头螺钉和平垫圈组合件GB/T9074.3 十字槽盘头螺钉和弹簧垫圈组合件GB/T9074.14 六角头螺栓和平垫圈组合件GB/T9074.15 六角头螺栓和弹簧垫圈组合件GB/T9074.17 六角头螺栓、弹簧垫圈和平垫圈组合件GB/T9074.18 十字槽盘头自攻螺钉和平垫圈组合件GB/T9074.19 十字槽盘头自攻螺钉和大垫圈组合件GB/T9074.4 十字槽盘头螺钉、弹簧垫圈和平垫圈组合件GB/T9456 十字槽凹穴六角头自攻螺钉GB/T96 大垫圈GB/T95 平垫圈QC/T330 A型簧片螺母QC/T340 六角法兰面承面带齿螺栓QC/T602 十字槽大半圆头自攻螺钉GB/T6187 全金属六角法兰面锁紧螺母GB/T 16823.1 螺纹紧固件应力截面积和承载面积GB/T10125 人造气氛腐蚀试验盐雾试验QC/T625 汽车用涂镀层和化学处理层QC/T326 汽车标准件产品编号规则3 汽车车身所用标准件常见类型汽车车身所用标准件常见类型主要分为三大类：螺栓、螺钉和螺母，每一类又根据是否焊接和结构形式的不同分为若干类，常见的类型列举如下。
汽车标准件手册
汽车标准件手册汽车标准件是指在汽车制造和维修过程中使用的标准化零部件，它们在汽车的组装和维护中起着至关重要的作用。
本手册旨在为汽车制造商、维修厂和相关从业人员提供关于汽车标准件的详细信息，帮助他们更好地了解和应用这些标准件。
1. 汽车标准件的分类。
汽车标准件可以根据其用途和特性进行分类，常见的分类包括螺栓、螺母、垫圈、销钉、弹簧、轴承等。
每种标准件都有其特定的用途和要求，了解这些分类对于正确选择和使用标准件至关重要。
2. 汽车标准件的选用原则。
在汽车制造和维修过程中，正确选择标准件是非常重要的。
选用标准件时，需要考虑到其材质、尺寸、承载能力等因素，以确保其能够满足汽车的使用要求。
此外，还需要注意标准件的安装方式和使用环境，以免造成不必要的安全隐患。
3. 汽车标准件的质量控制。
汽车标准件的质量直接关系到汽车的安全性和可靠性，因此质量控制是非常重要的。
制造商和供应商需要严格按照相关标准和规定进行生产和检测，确保标准件的质量符合要求。
同时，汽车制造商和维修厂也需要对所采购的标准件进行质量检验，以确保其符合要求。
4. 汽车标准件的替换和维修。
在汽车的使用过程中，标准件可能会因为磨损或损坏而需要进行替换和维修。
在进行替换和维修时，需要严格按照相关的标准和要求进行操作，选择合适的标准件进行更换，并对其进行正确的安装和调试，以确保汽车的安全和可靠性。
5. 汽车标准件的标准化和规范化。
为了提高汽车标准件的质量和可靠性，各国都制定了相应的标准和规范，对汽车标准件进行统一的标准化和规范化管理。
这些标准和规范包括标准件的尺寸、材质、生产工艺、检测方法等内容，对于促进汽车标准件的质量提升和技术进步起着重要的作用。
总结。
汽车标准件作为汽车制造和维修过程中不可或缺的组成部分，其质量和可靠性直接关系到汽车的安全性和可靠性。
正确选择、使用和管理汽车标准件对于保障汽车的安全和可靠性至关重要。
希望本手册能够为相关从业人员提供有益的参考，促进汽车标准件的质量提升和技术进步。
汽车标准件及基础标准
汽车标准件及基础标准
汽车标准件基础
➢标准件编号代码[F**—表面处理代号]
代码 F13 F16 F19 F30 F31 F32 F33 F34
表面处理 镀铬 镀铅 镀铜 镀锌，橄榄绿色钝化 镀锌，黑白钝化 镀锌，漂白钝化 镀锌，高耐蚀性钝化 镀锌，彩虹色钝化
适用产品 车轮螺母，非螺纹件 螺纹件 全部 外螺纹件，内螺纹件 外螺纹件，内螺纹件 外螺纹件，内螺纹件 外螺纹件，内螺纹件 非螺纹件
汽车标准件及基础标准
汽车标准件基础
➢标准件编号代码[T**—机械性能、材料代号]
代码 T T1 T2 T3 T4 T5 T6 T7 T8 T9
材料 钢10.9 钢8.8 钢8 钢9 黄铜H62 纯铜T3 2A01 1035 钢B 钢22H
适用产品 螺栓、螺柱 螺栓、螺柱 螺母 螺母 铆钉、平垫圈 铆钉、平垫圈 铆钉 铆钉 自攻锁紧螺钉 汽车标准紧件定及基螺础钉标准
六角头螺拴/ 凹穴
5.8/8.8/1 0.9
5.8/8.8/1 0.9
5.8/8.8/1 0.9
镀 防锌蚀钝磷化化，M/MM621/46M/8M/1M81/0M/2M01/2M/2M21/4
镀锌钝化，M8/M10/M12/M14/M1 防蚀磷化 6/M18/M20/M22/M24
M10/M12/M20/M22
4.8
镀锌钝化 M3/M4/M5/M6
4.8
镀锌钝化 M3/M4/M5/M6
4.8
镀锌钝化 M3/M4/M5/M6
4.8
镀锌钝化 M3/M4/M5/M6
汽车标准件及基础标准
➢螺栓螺钉
汽车标准件
Q240 Q242 Q254 Q256 Q257 Q258 Q260
