pkpm结构设计详细步骤
pkpm结构设计步骤教程
一、执行 PMCAD 主菜单 1,输入结构的整体模型 (一)根据建筑平、立、剖面图输入轴线 1、结构标准层“轴线输入” 1)结构图中尺寸是指中心线尺寸,而非建筑平面图中的外轮廓尺寸 2)根据上一层建筑平面的布置,在本层结构平面图中适当增设次梁 3)只有楼层板、梁、柱等构件布置完全一样(位置、截面、材料) ,并且层高相同时,才能归并为 一个结构标准层 2、 “网格生成”——轴线命名 (二)估算(主、次)梁、板、柱等构件截面尺寸,并进行“构件定义” 1、梁 1)抗震规范第 6.3.6 条规定:b≥200 2)主梁:h = (1/8~1/12) l ,b=(1/3~1/2)h 3)次梁:h = (1/12~1/16) l ,b=(1/3~1/2)h 2、框架柱: 1/20~1/15 层高 1)抗震规范第 6.3.1 条规定:矩形柱 bc、hc≥300,圆形柱 d≥350 2)控制柱的轴压比
3、板 楼板厚:h = l /40 ~ l /45 (单向板) 且 h≥60mm h = l /50 ~ l /45 (双向板) 且 h≥80mm h = l /12 悬壁板 (三)选择各标准层进行梁、柱构件布置, “楼层定义” 1、 构件布置,柱只能布置在节点上,主梁只能布置在轴线上。 2、 偏心,主要考虑外轮廓平齐。 3、 本层ቤተ መጻሕፍቲ ባይዱ改,删除不需要的梁、柱等。 4、 本层信息,给出本标准层板厚、材料等级、层高。 5、 截面显示,查看本标准层梁、柱构件的布置及截面尺寸、偏心是否正确。 6、 换标准层,进行下一标准层的构件布置,尽量用复制网格,以保证上下层节点对齐。 (四)定义各层楼、屋面恒、活荷载, “荷载定义”
Ac
N c wnS f c f c
——柱的轴压比限值,抗震等级为一到四级时,分别为 0.7~1.0 ——柱轴力放大系数,考虑柱受弯曲影响, =1.2~1.4
PKPM操作流程自己总结
PKPM操作流程自己总结PKPM(Physical Knowledge Practice Method)是一种在土木工程领域广泛应用的结构设计和计算软件。
其操作流程可总结为以下几个步骤:1.创建模型:首先,需要在PKPM软件中创建一个结构模型。
可以根据实际情况选择创建空间框架、平面框架或平板等模型。
在创建模型时,需要定义模型的几何形状、材料性质和荷载条件等。
2.添加结构元素:在模型中,需要添加各种结构元素,如柱子、梁等。
通过选择适当的元素类型和尺寸,可以反映出实际结构的几何形状和材料特性。
3.定义材料性质:在PKPM中,需要为每种结构元素定义材料性质。
可以选择材料的类型(如混凝土、钢材等),并输入相应的材料参数(如弹性模量、抗拉强度等)。
4.设定荷载条件:在模型中,需要设定结构所承受的荷载条件。
可以选择静荷载、动荷载或温度荷载等,并指定相应的荷载值和作用位置。
5.进行分析计算:一旦模型创建完毕并定义好材料性质和荷载条件,就可以对模型进行分析计算。
在PKPM中,可以选择静力分析、动力分析或非线性分析等不同的分析方法来获得结构的力学性能。
6.查看和分析结果:在计算完成后,可以查看和分析计算结果。
PKPM提供了丰富的结果显示功能,如位移云图、应力云图和反力云图等。
可以通过这些结果来评估结构的性能和安全性等。
7.优化设计:根据对计算结果的分析,可以进行结构的优化设计。
通过调整材料性质、几何形状或荷载条件等参数,可以改善结构的性能和安全性。
8.输出报告:最后,在PKPM中可以输出结构设计和计算的报告。
报告中包括模型的几何形状、材料性质、荷载条件和计算结果等。
可以用于技术交流、审查或归档等。
综上所述,PKPM操作流程包括创建模型、添加结构元素、定义材料性质、设定荷载条件、进行分析计算、查看和分析结果、优化设计以及输出报告等。
通过按照这些步骤进行操作,可以实现结构设计和计算的全过程管理和控制。
PKPM的应用使得土木工程师能够更加高效和准确地完成结构设计和计算工作,提高了工作效率和质量。
PKPM操作步骤建筑结构设计
PKPM操作步骤建筑结构设计PKPM是一种常用的建筑结构设计软件,它能够对建筑结构进行分析和计算,并生成相应的计算报告。
下面是PKPM的操作步骤建筑结构设计的详细介绍。
1.启动PKPM软件。
在计算机桌面上找到PKPM的图标,双击打开软件。
2.新建项目。
在PKPM软件界面的菜单栏中,点击“文件”->“新建”->“工程”,输入项目名称和相关信息,并选择要设计的结构类型,如混凝土结构、钢结构等。
3.创建结构模型。
在PKPM软件界面的左侧工具栏中,选择相应的结构元素,如柱、梁、墙等,并根据实际情况进行绘制。
可以使用鼠标进行拖拉和绘制,也可以输入具体的坐标和尺寸进行绘制。
4.材料属性设置。
在PKPM软件界面的右侧属性设置栏中,选择各个结构元素的材料属性,并填写相应的参数,如混凝土的强度等。
可以根据实际情况选择不同的材料属性。
5.荷载设置。
在PKPM软件界面的左下方荷载设置栏中,选择相应的荷载类型,并填写荷载的大小和分布情况。
可以根据具体需求设置不同的荷载条件。
6.约束条件设置。
在PKPM软件界面的右下方约束条件栏中,选择各个结构元素的约束条件,如固定端、弹性支座等。
可以根据实际情况选择不同的约束条件。
7.进行分析计算。
在PKPM软件界面的菜单栏中,点击“计算”->“结构分析”,进行结构的分析计算。
软件会根据设计的结构模型、材料属性、荷载和约束条件等进行相应的分析计算。
8.结果查看与分析。
分析计算完成后,可以在PKPM软件界面的右侧结果查看栏中查看各个结构元素的应力、变形和位移等结果。
可以根据结果进行相应的结构优化和修改。
9.生成计算报告。
在PKPM软件界面的菜单栏中,点击“文件”->“生成报告”,可以将分析计算结果生成为计算报告。
报告中包括了结构模型、材料属性、荷载、约束条件和分析结果等信息。
10.保存项目文件。
在PKPM软件界面的菜单栏中,点击“文件”->“保存”,将项目文件保存到指定的文件夹中。
pkpm结构设计步骤配图
PK PM操作步骤⑪⑫⑬⑭⑮⑯⑰⑱⑲⑳①②③④⑤⑥⑦⑧⑨⑩双击击如下图标,进入PKPM主菜单一、模块(P M整体结构建模与形成数据文件)(当前工作目录要自己先指定好路径)点击1.布置轴网①点击轴网输入,选择正交轴网②点击确定,布置如下③点击使用或两点直线命令,增加轴线④点击按TAP 键成批输入(可以不操作),命名如下所示2.布置柱子和梁1)布置柱子出现柱布置菜单如下图所示,可进入柱截面定义、布置等②点然后点增加新建柱截面③点击确定选择800X800柱后,选柱布置如下2)梁布置④点击250*960次梁和次框梁中主梁800*1200(双拼)边主梁400*1200选择梁布置如下(注:布置时按TAB键,可以采用框布置、反选布置、轴线布置、围合布置等)⑤梁截面显示检查⑥点击修改板厚、保护层、强度等级等3)偏心对齐⑦点击偏心如下所示4)复制标准层⑧点击添加两个标准层5)生成及修改板厚3.荷载输入1)第1标准层荷载输入选择第一标准层①梁恒载定义②梁恒载输入布置10KN/m的荷载4)楼面荷载的输入①板恒载输入 1.0 KN/m2(无装修面层)②板活载输入20 KN/m2(按主梁、柱强度荷载输入)4.设计参数①单击“设计参数”出现如下对话框②点击(容重取25.5,作为整体分析计算用)③单击地震信息,出现如下对话框(根据设计城市设防烈度,查规范定抗震等级)④单击风荷载信息,出现如下对话框(根据项目所在地的风压,海边、郊区、城市、高密集城市,根据荷载规范选取)5. 楼层组装1)2)3)存盘退出,确定,进入satwe设计计算分析二、模块对荷载进行校核①分析与设计参数补充定义②定义角柱相应的其他的标准层的也定义角柱③生成satwe数据及数据检查确定④查看数检报告文件当有错误时通过这个查看时什么原因点击退出⑤内力计算⑥分析结果图形和文本显示点击显示其他层同样点击把其他层的也显示下(pkpm有显示的就生成pkpm文件,最后转成cad)同样点击把其他层的也显示下同样点击把其他层的也显示下点击同样点击把其他层的也显示下文件输出要一些几个三、模块①梁平法施工图按enter确定Enter同样点击把其他层的也显示下同样画出其他层的梁平法施工图确定同样画出其他层的梁平法施工图②柱平法施工图输出归并系数0.3点击显示其他层的。
pkpm结构设计详细步骤
PM操作步骤(第二题卓老师)⑪⑫⑬⑭⑮⑯⑰⑱⑲⑳①②③④⑤⑥⑦⑧⑨⑩双击击如下图标,进入PKPM主菜单一、模块(P M整体结构建模与形成数据文件)(当前工作目录要自己先指定好路径)点击1.布置轴网①点击轴网输入,选择正交轴网②点击确定,布置如下③点击使用或两点直线命令,增加一条轴线④点击按TAP 键成批输入,命名如下所示2.楼层定义(布置柱子和梁)①点击后点击1)布置柱子出现柱布置菜单如下图所示,可进入柱截面定义、布置等②点然后③点击确定选择500*500的柱后,选柱布置如下2)梁布置④点击250*400 200*300选择250*400布置如下⑤点击选择200*300布置(次梁也用来布置)⑥点击3)偏心对齐⑦点击选偏心如下所示4)复制标准层⑧点击添加两个标准层3.荷载输入1)第1标准层荷载输入选择第一标准层①点击选择如下所示②荷载输入布置9KN/m的荷载布置5KN/m的荷载2)第2标准层荷载输入①选择先布置9KN/m的梁间荷载②再布置 1.5KN/m的梁间荷载2)第3标准层荷载输入①选择主菜单点击选择②点击选择输入1.5kn/m的荷载4)楼面荷载的输入①点击添加如下②点击确定4.设计参数4.设计参数①单击“设计参数”出现如下对话框②点击③单击地震信息,出现如下对话框④单击风荷载信息,出现如下对话框⑤单击绘图参数,出现如下对话框点击确定⑥单击楼层定义的换标准层,然后单击添加标准层,选则全部复制,同样的方法添加两个标准层添加完两个标准层,然后对第二标准层进行修改如下图所示,对第三标准层进行修改,如下图所示5. 楼层组装1)2)①保存退出②确定(pmcad 的第一部就完成了)6. 全房间开洞、修改板厚、荷载修改①单击“应用”出现如下图标保存退出1)第一标准层房间间开洞②选择③2)第2标准层修改板厚和开洞①②选择③3)第三标准层板厚修改①②确定(pmcad 的第一部就完成了)6. 全房间开洞、修改板厚、荷载修改①第一标准层房间间开洞选择②第2标准层修改板厚和开洞选择③第三标准层板厚修改7.荷载的修改回车(第1标准层不用荷载修改)①回车(第1标准层不用荷载修改)回车(这样就是第2标准层了)②第2标准层荷载修改输入6输入2.5保存退出7. 画板的平法施工图确定同样布置画出其他楼层图存盘退出二、模块①分析与设计参数补充定义(必须执行的必须执行)②定义角柱相应的其他的标准层的也定义角柱③生成satwe数据及数据检查确定④查看数检报告文件当有错误时通过这个查看时什么原因点击退出⑤内力计算⑥分析结果图形和文本显示点击显示其他层同样点击把其他层的也显示下(pkpm有显示的就生成pkpm文件,最后转成cad)同样点击把其他层的也显示下同样点击把其他层的也显示下点击同样点击把其他层的也显示下文件输出要一些几个三、模块①梁平法施工图按enter确定Enter同样点击把其他层的也显示下同样画出其他层的梁平法施工图确定同样画出其他层的梁平法施工图②柱平法施工图输出归并系数0.3点击显示其他层的同样画出其他楼层的柱平法施工图四、转成cad图选择自己想要的图转成cad图完成后关闭退出在自己指定的目录去找出cad图整理cad图五、打印需打印的内容学习计划表周一至周五。
PKPM基本步骤
PKPM基本步骤PKPM(平面钢筋图设计程序)是一种用于设计混凝土结构的计算机程序,其主要用途是绘制平面钢筋图。
PKPM基本步骤包括构件属性设定、荷载选择、选择受力状态、截面图绘制和钢筋计算。
下面将详细介绍PKPM的基本步骤。
1.构件属性设定在进行PKPM设计之前,首先需要对构件进行属性设定。
构件属性包括构件类型(如梁、柱等)、截面形式(如矩形、T形等)、截面尺寸(如宽度、高度等)等。
这些属性对于后续的荷载计算和钢筋计算具有重要影响,因此需要准确地设置。
2.荷载选择在进行PKPM设计之前,需要选择适当的荷载。
荷载通常分为常规荷载和特殊荷载两种。
常规荷载包括永久荷载和活载,特殊荷载包括风荷载、地震荷载等。
根据设计要求和构件所处的环境,选择合适的荷载,以便进行后续的设计计算。
3.选择受力状态在PKPM中,受力状态可以分为受力完全(UT)和受力简化(SL)两种。
UT是指对构件进行完全的弯矩、剪力和轴力计算,SL是指通过简化的方法对构件进行弯矩和剪力计算。
根据设计要求和结构要求,选择适当的受力状态。
4.截面图绘制在PKPM中,根据构件的属性设定、荷载选择和受力状态,进行截面图的绘制。
绘制截面图是PKPM设计的关键步骤之一,它包括绘制构件的几何外形和绘制受力图。
通过绘制截面图,可以方便地进行后续的计算和分析。
5.钢筋计算在PKPM中,钢筋计算是设计的重要内容之一、钢筋计算主要包括主筋的计算和箍筋的计算。
主筋的计算主要是确定主筋的直径和布置方式,以满足构件的强度和刚度要求;箍筋的计算主要是确定箍筋的直径和间距,以满足构件的受力要求。
钢筋计算是PKPM设计的核心内容之一,需要根据构件的属性设定、荷载选择和受力状态进行合理的设计。
总结起来,PKPM的基本步骤包括构件属性设定、荷载选择、选择受力状态、截面图绘制和钢筋计算。
通过按照这些步骤进行设计,可以方便地进行混凝土结构的设计计算,保证结构的安全和可靠性。
同时,PKPM还具有图形化界面和强大的计算能力,使得设计工作更加简单和高效。
PKPM结构设计计算步骤-权威总结(初学必看)
PKPM 计算步骤
第一步:建立结构模型(前处理) PMCAD:第 1~3 主菜单(建筑模型与荷载输入、结构楼面布置信息、楼面荷载传导计算) 第二步:整体分析(分析计算) TAT-8 或 TAT SAT-8 或 SATWE PK 第一主菜单 第三步:基础设计(分析计算) JCCAD:第 1~5 主菜单 第四步:绘制施工图(后处理) 单层框排架施工图:PK 绘图相关菜单 板绘制结构平面施工图:PMCAD 第 5 主菜单(完成 PMCAD 的第 1~3 主菜单后就可完成) 梁施工图:梁柱施工图 柱施工图:梁柱施工图 剪力墙施工图:JLQ 基础施工图:JCCAD 绘图相关菜单 第五步:图形编辑(后处理) 任意程序模块下的“图形编辑、打印及转换”菜单
分析计算 SATWE(SAT-8) 接 PM 生成 SATWE 数据(前处理){必须执行的两项} 结构内力,配筋计算(分析计算 1)
PM 次梁内力与配筋计算(分析计算 2) 分析结果图形和文本显示(后处理 1)
施工图绘制 画结构平面图 完成上面的三部操作后,通过执行 PMCAD 主菜单 5【画结构平面图】来完成结构的平面布置 图绘制(非配筋图),并可以完成现浇楼板的配筋计算及楼板结构图绘制。 三个步骤:参数定义、楼板计算、绘制结构平面图 梁施工图 【梁柱施工图】1~3 菜单项 柱施工图 【梁柱施工图】4~7 菜单项
楼层组装 主要用于对已经建好的结构标准层、荷载标准层进行组装,形成整栋建筑的结构模型。即要 完成建筑的竖向布局,要求用户把已经定义的结构标准层和荷载标准层布置在从上至下的各 楼层上,并输入层高。 保存、退出 结构楼面布置信息 对已经组合的结构楼层的楼面相关信息进行补充操作,采用人机交互方式输入有关楼板结构 的信息(在各层楼面上布置次梁、铺预制板、楼板开洞、改楼板厚、设层间梁、设悬挑板、 楼板错层等)。 楼板开洞 主要用于当某个房间需要布设楼梯或有其他需求时,对房间内的楼板进行开洞。 次梁显示 开关菜单 预制楼板 类似于【楼板开洞】 修改板厚 每层现浇楼板的厚度已在 PMCAD 主菜单 1 中决定。主要是对结构标准层的某个房间的板厚进 行调整。 悬挑楼板 在结构标准层外围设置现浇悬挑板,如设置雨篷、阳台板等。 显层间梁 显示开关 楼板错层 当某个房间的现浇楼板的标高不同于本层其他楼板的标高时,即需要把该楼板断开形成错层 (如卫生间的楼板需下沉等)。 强度等级 楼层中某些构件的材料由于某些要求,需要与本层中的其他构件的材料不同时,使用本菜单 对结构标准层中的构件(柱、梁、墙、支撑)材料进行局部调整。 砖混圈梁 用于布置砌体结构的圈梁并输入相关数据。 楼面荷载传导计算
利用PKPM进行多层框架结构设计的主要步骤全
利用PKPM进行多层框架结构设计的主要步骤全利用PKPM 进行多层框架结构设计的主要步骤一、执行PMCAD 主菜单1,输入结构的整体模型(一)根据建筑平、立、剖面图输入轴线1、结构标准层“轴线输入”1)结构图中尺寸是指中心线尺寸,而非建筑平面图中的外轮廓尺寸2)根据上一层建筑平面的布置,在本层结构平面图中适当增设次梁3)只有楼层板、梁、柱等构件布置完全一样(位置、截面、材料),并且层高相同时,才能归并为一个结构标准层2、“网格生成”——轴线命名(二)估算(主、次)梁、板、柱等构件截面尺寸,并进行“构件定义”1、梁1)抗震规范第6.3.6条规定:b ≥2002)主梁:h = (1/8~1/12) l ,b =(1/3~1/2)h3)次梁:h = (1/12~1/16) l ,b =(1/3~1/2)h2、框架柱: 1/20~1/15层高1)抗震规范第6.3.1条规定:矩形柱b c 、h c ≥300,圆形柱d ≥3502)控制柱的轴压比cc c c f wnS f N A λγλ== λ——柱的轴压比限值,抗震等级为一到四级时,分别为0.7~1.0γ——柱轴力放大系数,考虑柱受弯曲影响,γ=1.2~1.4w ——楼面竖向荷载单位面积的折算值,w =13~15kN/m 2n ——柱计算截面以上的楼层数S ——柱的负荷面积 3、板楼板厚:h = l /40 ~ l /45 (单向板) 且h ≥60mmh = l /50 ~ l /45 (双向板) 且h ≥80mmh = l /12 悬壁板(三)选择各标准层进行梁、柱构件布置,“楼层定义”1、构件布置,柱只能布置在节点上,主梁只能布置在轴线上。
2、偏心,主要考虑外轮廓平齐。
3、本层修改,删除不需要的梁、柱等。
4、本层信息,给出本标准层板厚、材料等级、层高。
5、截面显示,查看本标准层梁、柱构件的布置及截面尺寸、偏心是否正确。
6、换标准层,进行下一标准层的构件布置,尽量用复制网格,以保证上下层节点对齐。
PKPM设计软件砖混结构设计步骤
PKPM设计软件砖混结构设计步骤PKPM是一款常用于建筑结构设计的软件,在混凝土和钢筋混凝土结构设计中特别广泛应用。
以下是PKPM软件在砖混结构设计中的一般步骤:1.数据准备:在进行砖混结构设计之前,首先需要准备设计所需的基本数据,包括建筑结构的平面图和立面图,设计荷载参数,材料特性等。
2.建立结构模型:使用PKPM软件建立砖混结构的三维模型。
模型的建立通常包括输入结构的几何尺寸、节点、单元等信息,并设置结构的荷载、约束条件和材料的属性。
3.荷载计算:根据设计标准和实际情况,在PKPM软件中进行荷载计算。
荷载计算包括静态荷载和动态荷载的计算,可以根据设计需要进行分析。
4.构件设计:根据结构的荷载、约束条件和材料的特性,在PKPM软件中进行构件的设计。
在砖混结构设计中,主要包括梁、柱、墙、板等构件的设计。
通过选择合适的截面尺寸和布置钢筋,满足结构的强度和刚度要求。
5.非线性分析:在一些特殊情况下,需要进行砖混结构的非线性分析。
常见的非线性分析包括二阶效应、地震响应、大变形等。
使用PKPM软件进行非线性分析可以更准确地评估结构的性能和安全性。
6.结果输出:PKPM软件可以根据设计要求输出各种结果。
包括结构的杆件力、变形、剪力、弯矩等结果,还可以输出设计图纸、统计表格和配筋图等。
7.参数优化:根据设计过程中的结果,需要根据实际情况进行参数优化。
通过改变结构的尺寸、布置方式等参数,满足结构的性能和经济要求。
8.清单和预算:PKPM软件还可以生成砖混结构的材料清单和预算。
清单和预算可以帮助设计人员了解结构的材料消耗和造价,并进行经济性分析。
总之,PKPM软件是一款功能强大的砖混结构设计软件,它提供了完整的设计工具和计算功能,可以满足砖混结构设计的需求。
设计人员可以根据实际情况使用PKPM软件进行砖混结构的建模、分析、设计和优化。
(word完整版)pkpm框架结构设计 附上主要步骤
设计说明:一、建模前的准备工作:1、确定结构体系:根据设计任务,本工程为一五层建筑,采用全钢筋混凝土框架结构,底层至顶层全部采用现浇楼板.2、结构尺寸估算:根据建筑图中的开间、进深及层高,结合各楼层采用的砼强度等级及受荷情况,根据设计规范及构造要求可以估算基本构件尺寸(单位:mm )A 、柱:本工程可取400×400mm 。
B 、梁:主梁:128L h L ≥≥; 32h b h ≥≥; 本工程根据图纸得5700/12=475《h 《5700/8=712.5,取h=600mm ,b=300mm 次梁:1812L h L ≥≥; 32hb h ≥≥; 本工程根据图纸得4200/18=233《h 《4200/12=350,取h=350mm ,b=200mm悬挑梁:一般取为悬臂长的1/6, C 、板:40/;80L h mm h ≥≥,本工程可取120mm ;3、确定荷载A 、楼面恒载(包括楼板自重):一层~五层楼面:4KN/m 2,卫生间:3.5KN/m 2,楼梯间:5。
5KN/m 2, 屋面:6KN/m 2, B 、楼面活载:一层~五层楼面:2。
0KN/m 2,卫生间:2。
0KN/m 2,楼梯间:2。
0KN/m 2, 阳台:2。
5KN/m 2不上人屋面:0.5KN/m2,C、墙荷载:外横墙:9。
4KN/m 外纵墙:4.0KN/m 内墙:6。
0KN/m 女儿墙:4 KN/m4、确定结构标准层和荷载标准层根据建筑图及所采用的结构体系进行标准层划分,本工程根据建筑图及荷载情况,可分为3个结构标准层,2个荷载标准层。
三个结构标准层:第一标准层为▽3。
000楼板,层高4000(1000+3000=4000);第二标准层为▽6.000、9.000、12。
000楼板,层高均为3000;第三标准层为▽15。
000屋面板,层高3000.二个荷载标准层:第一标准层楼面恒载:4KN/m2,活载:2.0KN/m2,第二标准层屋面恒载:6KN/m2,活载:0.5KN/m2,二、结构建模基本步骤:1、执行PMCAD主菜单1建筑模型与荷载输入A、建立和生成网格,根据所给建筑图建立第一结构标准层的轴线可用正交轴网进行,然后进行轴线命名B、楼层定定义,根据所估算的截面尺寸进行结构布置,注意:纵、横方向框架梁应拉通对齐,在填充墙的位置处应布置次梁,每块楼板四周应有梁支承第一结构标准层平面布置C、梁间荷载定义D、楼面荷载定义,两个荷载标准层E、设计参数设定F、建立其他结构标准层第二结构标准层第三结构标准层:还应在主菜单2中添加向外挑出的悬挑板G、楼层组装完成以上步骤后,保存文件退出主菜单12、执行PMCAD主菜单2结构楼面布置信息修改各结构标准层的楼梯间板厚为0,卫生间比楼面标高下降50mm,阳台比楼面标高下降100mm3、执行PMCAD主菜单3 楼面荷载传导计算检查各楼层的荷载布置,并对具体房间的楼板恒载、活载进行编辑修改4、执行PMCAD主菜单A 平面荷载显示校核检查各楼层的荷载布置,核对荷载数值5、执行PMCAD主菜单5画结构平面图首先进行参数设置在钢筋级配表中,常用钢筋直径为6、8、10等,间距可取100、150、180、200mm.应尽量减少钢筋级配,使得绘制出的楼板配筋图中钢筋直径及间距不至于变化过多,便于施工.其次进行楼板配筋计算先指定边界条件,然后点击自动计算,若有连续板计算,在自动计算后后可对连扳参数进行设置,然后计算楼板配筋计算后,还应根据实配钢筋进行现浇板裂缝宽度计算,室内正常环境下,最大裂缝宽度不应超过0.3mm。
使用pkpm进行结构设计的主要流程
使用pkpm进行结构设计的主要流程1. 确定结构荷载•定义工程的设计标准,如国家标准、行业规范等。
•确定工程的用途和性质,如住宅、商业建筑、桥梁等。
•确定工程所处的地理位置和地震烈度等信息。
•根据设计标准和工程性质,计算出结构需要承受的荷载。
2. 设计结构模型•将实际的结构转化为计算机可识别的结构模型。
•使用pkpm软件创建新的项目文件,并选择适当的结构类型。
•输入结构的几何形状、材料参数、荷载信息等。
•创建结构的节点、杆件、板件等元素,并设置其相应的属性。
•对结构进行整体性能分析,如刚度、稳定性等。
3. 进行结构分析•对结构模型进行静力分析,计算结构的各个节点和杆件的受力情况。
•使用pkpm提供的分析工具,计算结构的位移、应力、变形等参数。
•根据结构的受力情况,进行结构的强度校核和合理化设计。
•分析结构的稳定性,确定结构是否满足设计要求。
4. 设计结构细部•对结构模型进行细部指定和设计,包括节点连接、杆件连接等。
•使用pkpm提供的细部设计功能,根据材料强度和耐久性要求,设计结构的细部。
•根据结构类型和材料的特性,确定结构的细部设计参数,如钢筋直径、混凝土配合比等。
•根据细部设计参数,在pkpm软件中进行相应的输入和设置。
5. 进行结构验算•对结构进行验算,根据设计标准和规范,确定结构的合理性。
•使用pkpm提供的验算工具,对结构的强度和稳定性进行验算。
•对结构的各个部分进行验算,如节点强度、杆件强度、板件强度等。
•根据验算结果,进行结构的调整和优化,确保结构的安全性和经济性。
6. 输出结构设计报告•在pkpm软件中,生成结构设计报告,并导出为Microsoft Word或PDF格式。
•报告中包括结构的输入参数、分析结果和设计验算等内容。
•报告还包括结构的细部设置和设计要点,以及可能的改进措施和建议。
•输出的报告可以用于工程审查、施工图纸编制和施工过程中的参考。
以上是使用pkpm进行结构设计的主要流程。
PKPM算量软件基本操作流程
PKPM算量软件基本操作流程PKPM(Performance of the Kowloon Peninsula)是一款功能强大的结构分析软件,广泛应用于国内外工程结构设计中。
它是用来进行结构力学分析和设计的计算机软件,常用于建筑工程和桥梁工程的计算和分析。
使用PKPM,可以快速准确地进行结构分析,提供合理的结构设计方案。
以下是PKPM基本操作流程的详细介绍。
第一步:建立模型在PKPM中,首先需要建立结构模型。
可以通过绘制线条或导入已有的CAD图形来建立模型。
绘制线条是最常用的方法,可以选择不同类型的线条来构建结构的形状。
建立模型时应准确输入各个构件的尺寸和连接方式,以便进行后续的分析和设计。
第二步:施加约束和荷载在模型建立好后,需要为模型施加适当的约束和荷载。
约束是指模型的固定部分,用于限制模型可能发生的自由运动。
荷载是指模型所受到的外部力、力矩和重力等作用。
在PKPM中,可以选择不同类型的约束和荷载,如支座约束、弹性支持、集中力、分布力等。
第三步:进行分析完成约束和荷载的设定后,可以进行结构分析。
分析是模型最重要的部分,它可以提供模型在施加荷载下的应力、应变、变形等结果。
在PKPM中,可以选择静力分析、动力分析、非线性分析等不同类型的分析。
在进行分析之前,需要设置分析类型和选项,如采用有限元方法进行分析、选择相应的求解方法等。
第四步:查看结果分析完成后,可以查看各个节点和构件的应力、应变、变形等结果。
PKPM会根据分析结果自动计算并显示相应的结果图表和数值。
可以通过查看分析结果来判断结构的稳定性和安全性,并对其进行优化设计。
在查看结果时,可以选择不同显示方式和颜色编码,以便更直观地查看分析结果。
第五步:进行设计根据分析结果,可以进行结构的设计。
PKPM可以根据分析结果自动生成结构的设计报告和荷载表,以及建议的设计方案。
可以根据设计要求和约束条件,对结构进行优化设计,包括调整截面尺寸、增加增强措施、改变连接方式等。
PKPM—钢结构设计流程
PKPM—钢结构设计流程进入PKPM钢结构——框架模块开始进行建模:1.三维模型输入轴线输入楼层定义柱布置、主梁布置(可一边定义截面,一边布置构件)本层信息定义(主要是板厚)偏心对齐(原布置图有相应要求时使用)荷载定义(初步定义楼面恒、活荷载)楼层组装楼层组装(根据图纸实际情况,将标准层、荷载层和层高组合起来形成完整的模型)设计参数(定义相关参数)本步骤注意要点:梁柱截面初步定义:对于工字钢梁,翼缘宽度一般为150~250(可根据实际要求增大),腹板高度可按1/15~1/20跨度取值,荷载较小时可酌情减小。
钢框架柱种类较多,总体来说初步估计截面根据长细比来估算,初步满足50<λ<150,长细比一般不能超过300(长细比为计算长度与回转半径的比值),且梁截面应满足节点连接的要求。
注意洞口次梁一般都在本菜单内输入完成。
设计参数相关:注意不能有空出未填项!结构形式:框架主材:钢钢构件钢材:Q235或Q345钢截面净毛面积比值:0.85计算振型个数:层数*3沿高度体型分段系数,一般无高度方向急剧变化的选择1其余参数在设计要求中均会说明。
2、输入次梁楼板楼板开洞(一般只开全房间洞)次梁布置(如未在上一个菜单完成)组合楼盖压板布置(一般选择预设的压板型号)修改板厚设悬挑板(如有,且压板需延伸过去)楼板错层本步骤注意要点:板跨度按布置完次梁后的跨度计算压板选择基本原则:板跨不能大于压型钢板的最大简支跨度。
楼梯位置板厚修改为0(不能开洞)板厚定义原则同混凝土结构(短跨的1/30~1/40)3、输入荷载数据楼面荷载楼面恒载楼面活载梁间荷载梁间恒载梁间活载本步骤注意要点:楼面恒载为楼面附加荷载(做法)+楼板自重楼面活载为根据楼面功能在规范中查询所得数据单位均为千牛/平方米梁间恒载为梁上构件(如墙、拦板、栏杆、女儿墙等)在梁上施加的线荷载(如墙荷载未给出,则需按墙厚*墙高*容重的公式来折算,并减去开洞折减掉的荷载)梁间活载一般为设置拦板、栏杆、女儿墙等处由于被倚靠产生的线荷载单位均为千牛/米荷载根据平面布置输入完成后,进入下一步计算导算时暂时不用进行活荷载折减。
PKPM初学者建模详细过程
PKPM初学者建模详细过程PKPM(Peking University Physical Modeling)是一种用于桥梁结构有限元分析的软件,它是在微软的Windows操作系统上开发和使用的。
PKPM的初学者建模过程需要以下几个步骤:1.准备工作:在开始建模之前,首先需要根据实际情况收集一些基本信息,如结构的尺寸、材料参数等。
另外,你还需要预先准备好PKPM软件的安装包,并确保你的电脑已经安装了Windows操作系统。
2.新建项目:打开PKPM软件后,点击“新建”按钮,进入项目新建界面。
在该界面上,你需要输入项目的名称、单位制系、荷载组合等基本信息。
确定完成后,点击“确定”按钮。
3.绘制结构:在新建的项目中,点击左侧的“构件库”按钮,进入构件库界面。
在该界面上,你可以选择不同的构件形状,并在图纸中进行绘制。
你需要点击“新增”按钮,再选择构件类型,然后选中工作区域,在绘图界面上绘制出你需要的结构形状。
4.质量分析:在绘制结构之后,你需要进行质量分析以保证结构的合理性和稳定性。
点击顶部的“质量控制”按钮,选择“修改结构”选项。
在该选项中,你可以检查和修正结构的不合理部分,如无效节点、分离构件等。
5.构件属性:在绘制结构的同时,你还需要设置各个构件的属性,如材料、断面等。
点击左侧的“属性”按钮,进入属性界面。
在该界面上,你可以选择不同的构件,并设置其相应的属性。
例如,在设置材料属性时,你需要输入材料的弹性模量、泊松比等参数。
6.荷载设置:完成结构的绘制和属性设置后,你需要给结构添加荷载。
点击顶部的“荷载组合”按钮,进入荷载组合界面。
在该界面上,你需要选择不同的荷载类型,并设置其大小、位置和作用方向。
你需要根据实际情况合理选择荷载类型,并进行相应的设置。
7.边界条件:在设置完荷载后,你还需要为结构设置边界条件。
边界条件是指结构的约束条件,如固定节点、荷载节点等。
点击顶部的“边界条件”按钮,进入边界条件界面。
PKPM软件钢筋混凝土框架结构设计流程综合
建模前注意事项:认真阅读设计说明,获得与建模相关的信息,主要包括:结构形式、层数、所在地抗震设防等级与分组、所在地风荷载相关信息、房屋材料容重、恒载、活载等相关信息。
无地下室结构房屋,建模时与地基相连层不建入模型中。
阅读平面图、立面图、剖面图,注意轴线、构件定位和立/剖面中特有的相关构件定位信息。
设计建模流程步骤:1、PM交互式数据输入轴网、轴线输入:要点,轴网输入时注意基点位置,轴线掌握平行直线、两点直线等的应用,并会使用网点编辑功能(包括平移网点、删除节点/网格、轴线命名、清理网点等)定义并布置构件(建议在楼层定义中边定义边布置):要点:梁,主梁一般梁宽250或300mm, 梁高按跨度的1/12预取值(350以上宽扁梁按1/15)柱,框架柱按照建筑定位和尺寸预定义(主框架最小尺寸350*350/400*400)注:本层修改功能位于楼层定义大项中,修改部分构件,而构建定义中的构件删除/修改功能修改全模型同类构件。
本层信息定义:要点,定义板厚(按短跨的1/30~1/40预定义),定义构件混凝土标号(根据计算进行调整)建立新标准层并修改:要点,从原层拷贝轴线、构件并修改,切忌重新建立(因为基点不同会造成竖向构件无法对齐)定义荷载标准层(即基本定义面荷载):要点,楼面恒载=板厚*容重+附加恒载,楼面活载查询规范得相应值楼层组装:要点,一个标准层可以被添加多次,组装内容=标准层+荷载层+对应的层高参数定义:框架结构——〉对应结构主材钢筋混凝土结构重要性系数:无特别说明的一般永久性建筑物均取1.0 (0.9常用于临时构筑物,1.1用于重要结构);地下室层数:按地下室在模型中建立的实际层数输入,无地下室输入0;与基础相连最大楼层号:按模型实际选取,一般为1;保护层厚度:均取35mm;负弯矩调幅系数:取0.85;混凝土容重:默认25,框架结构考虑做法输入26~28;钢材容重:78;墙主筋/分布筋类别:无剪力墙无影响,可选HPB235分布筋距离:200竖向分布筋配筋率:0.3梁柱箍筋类别:HPB235设计地震分组:按抗震规范附表A;(考试时条件提供)地震烈度:按抗震规范附表A;(考试时条件提供)场地类别:根据地质报告选择;(考试时条件提供)框架/剪力墙抗震等级:按抗震规范表6.1.2选用;(考试时条件提供)计算振型个数:按楼的自由度选择,根据层数,最大值可取层数*3;周期折减系数:根据结构形式,按高规规定取用,多层结构影响不大,可取1基本风压:按建筑结构荷载规范附录D就近取用;(考试时条件提供)地面粗糙度类别:A,现有建筑极少的地区;B,郊区和建筑较少的建成区;C,建筑较密集的地区;D,建筑极其密集的地区;(考试时条件提供);沿高度体型分段数:1~3表示竖向体型的不规则性,若规则,为1最高层号:按实际层的最高层号输入;体型系数:矩形1.3,可查辅助计算存盘退出,生成后续菜单数据2、次梁楼板布置修改板厚:要点,修改应调整的局部板厚,楼梯间板厚0次梁布置(不提倡在本菜单,可在菜单1输入):要点,次梁型号和间距间,用空格分隔楼板错层/梁错层:要点,注意参看图纸相应部位标高3、荷载布置楼面恒载:要点,楼面恒载=板厚*容重+附加恒载(附加恒载考试中给出)楼面活载要点,楼面活载查询规范得相应值(考试中给出)梁间恒载:要点,梁间恒载为梁上附加永久性构件的荷载值,如墙、栏板、栏杆等;墙线荷载=墙厚*墙高*容重(容重、墙厚考试中给出,墙高=层高-梁高),栏板/女儿墙等部位恒载,考试中给出梁间活载:要点,在梁上有栏杆、扶手等部位,由于人的倚靠产生,一般密集情况取1.0,普通情况取0.5,考试时给出具体值注,各层输入完毕后,导入计算时不折减活载,而是在计算中折减。
pkpm软件结构设计流程
pkpm软件结构设计流程下载温馨提示:该文档是我店铺精心编制而成,希望大家下载以后,能够帮助大家解决实际的问题。
文档下载后可定制随意修改,请根据实际需要进行相应的调整和使用,谢谢!并且,本店铺为大家提供各种各样类型的实用资料,如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等,如想了解不同资料格式和写法,敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!1. 建立模型:打开 PKPM 软件,选择相应的结构设计模块。
PKPM操作步骤建筑结构设计
PKPM操作步骤建筑结构设计PKPM(Prototypal Knowledge-based Project Management)是一种用于建筑结构设计的计算机辅助设计与分析软件。
它能够模拟和分析建筑结构的性能,提供结构优化和分析的结果。
以下是使用PKPM进行建筑结构设计的步骤:步骤一:准备工作在使用PKPM进行建筑结构设计之前,首先应该了解项目的需求和约束条件。
这包括建筑物的功能、使用要求、荷载要求、设计规范等。
同时,需要收集和准备相关的资料,如土壤工程调查资料、建筑设计图纸等。
步骤二:建立结构模型使用PKPM软件,将建筑结构的几何形状、截面尺寸、节点连接等信息输入软件,并创建结构的有限元模型。
这一步骤需要按照建筑设计图纸上的结构布置进行建模,确保准确性和完整性。
步骤三:定义荷载根据设计要求和规范,定义结构的荷载。
这包括地震荷载、风荷载、雪荷载、活动荷载等。
PKPM软件提供了标准的荷载定义和荷载组合,并可以根据实际需求进行自定义荷载。
步骤四:材料参数定义定义结构中使用的材料参数,如混凝土的强度、钢筋的强度等。
根据设计要求和规范,选择合适的材料参数,并将其输入到PKPM软件中。
步骤五:分析与优化使用PKPM软件进行结构的静力分析和动力分析。
通过对结构的荷载作用和响应进行模拟和计算,评估结构的性能,并优化结构设计。
在这一步骤中,可以根据分析结果进行调整和改进结构的截面尺寸、节点连接等参数,从而满足设计要求,并提高结构的安全性和经济性。
步骤六:验算与结果评价使用PKPM软件对结构进行验算。
对于每一种荷载情况,软件会根据定义的设计规范进行验算,检查结构的强度、刚度和稳定性等方面是否满足要求。
根据验算结果,评价结构的安全性和可行性,并根据需要进行进一步的优化。
步骤七:输出设计报告和图纸根据PKPM软件提供的分析结果和验算数据,生成设计报告和设计图纸。
设计报告应该详细记录使用的方法和分析结果,用于设计审查和工程施工;设计图纸应该准确反映结构的几何形状、构造细节和受力状况,用于工程施工和质量监控。
PKPM操作步骤建筑结构设计
一,打开PKPM首页,改变目录一行改变你结果的存储路径。
二,PMCAD,建筑模型与荷载输入。
(1)输入图形文件名后,点击确认。
(2)轴线输入,选择正交轴网,在上开间,左进深选择栏中输入轴网数据.点击确定。
(3)点击轴线命名,TAB键成批输入,移光标点取起始轴线。
按ESC键后输入轴线。
命1,同样的在纵轴命名,起始轴号为A(4)楼层定义:柱布置,在柱截面列表中新建柱截面,点击布置,用窗口选择方式布置柱网。
方便快捷,当然也可以用其他三种方式。
柱布置用到大家的结构力学知识和钢混知识。
柱子的截面高度需要用钢混的长细比和轴压比两项综合确定。
主梁布置,与柱布置方法一样,要注意的一点是,次梁也需在主梁布置中布置,PKPM会自动根据梁的线刚度比确定主次梁,不需要大家再人为的布置主次梁了。
主次梁的截面高度需根据梁的宽度确定:主梁取宽度的1/8至1/12,次梁取宽度的1/12至1/15,梁的宽度取梁高度的1/3至1/2。
(5)本标注层信息:修改板厚为90mm,梁柱混凝土等级改为30(框架结构的混凝土强度最低为C30),梁柱钢筋类别为HRB400,根据需要该层高。
(6)荷载输入:楼面恒活,添加楼面恒荷载(恒荷载包括现浇板重量0.09X25+板顶抹灰20mm0.02X17+板底抹灰15mm0.0015X17+装饰材料面层荷载0.65+规范规定的装修荷载0.5:以90mm现浇板为例,装饰面层选用水磨石地面,此地面荷载最重,一般地面选用4.2KN/mm)及活荷载(规范规定为2)。
注意顶层屋面荷载(屋顶层的恒载包括保温层和隔热层)与其它标注层不一样,屋面荷载比较重,一般选用5.5。
设计参数,按照截图所示修改信息。
地震烈度为6度,基本风压为0.45。
(7)楼层组装根据需要增加楼层层数,如截图所示。
复制层数为四层,标准层1荷载标注层1:4.2,2.0。
在增加一顶层,复制层数一层,标准层1,荷载标注层2:5.5,0.5。
此建筑物的层数为5层。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

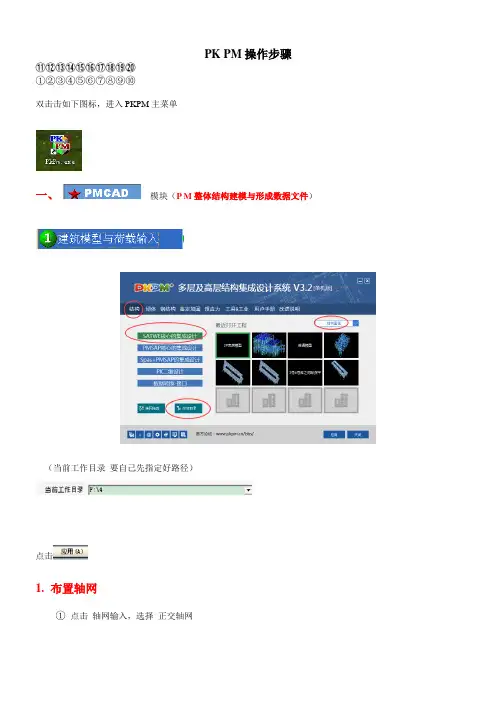

P M操作步骤(第二题卓老师)⑪⑫⑬⑭⑮⑯⑰⑱⑲⑳
①②③④⑤⑥⑦⑧⑨⑩
双击击如下图标,进入PKPM主菜单
一、模块(P M整体结构建模与形成数据文件)
(当前工作目录要自己先指定好路径)
点击
1.布置轴网
①点击轴网输入,选择正交轴网
②点击确定,布置如下
③点击使用或两点直线命令,增加一条轴线
④点击按TAP 键成批输入,命名如下所示
2.楼层定义(布置柱子和梁)
①点击后点击
1)布置柱子出现柱布置菜单如下图所示,可进入柱截面定义、布置等
②点然后
③点击确定
选择500*500的柱后,选
柱布置如下
2)梁布置
④点击250*400 200*300
选择250*400布置如下
⑤点击选择200*300布置(次梁也用来布置)
⑥点击
3)偏心对齐
⑦点击选偏心如下所示
4)复制标准层
⑧点击添加两个标准层
3.荷载输入
1)第1标准层荷载输入
选择第一标准层
①点击选择如下所示
②荷载输入
布置9KN/m的荷载
布置5KN/m的荷载
2)第2标准层荷载输入
①选择先布置9KN/m的梁间荷载
②再布置 1.5KN/m的梁间荷载
2)第3标准层荷载输入
①选择主菜单点击选择
②点击选择输入1.5kn/m的荷载
4)楼面荷载的输入
①点击添加如下
②点击确定
4.设计参数
4.设计参数
①单击“设计参数”出现如下对话框
②点击
③单击地震信息,出现如下对话框
④单击风荷载信息,出现如下对话框
⑤单击绘图参数,出现如下对话框
点击确定
⑥单击楼层定义的换标准层,然后单击添加标准层,选则全部复制,同样的方法添加两个标准层
添加完两个标准层,然后对第二标准层进行修改如下图所示,对第三标准层进行修改,如下图所示
5. 楼层组装
1)
2)
①保存退出
②确定(pmcad 的第一部就完成了)
6. 全房间开洞、修改板厚、荷载修改
①单击“应用”出现如下图标
保存退出
1)第一标准层房间间开洞
②选择
③
2)第2标准层修改板厚和开洞①
②选择
③
3)第三标准层板厚修改
①
②
确定(pmcad 的第一部就完成了)6. 全房间开洞、修改板厚、荷载修改
①第一标准层房间间开洞
选择
②第2标准层修改板厚和开洞
选择
③第三标准层板厚修改
7. 荷载的修改
回车
(第1标准层不用荷载修改)①
(第1标准层不用荷载修改)
回车(这样就是第2标准层了)
②第2标准层荷载修改
输入6
输入2.5
保存退出
7. 画板的平法施工图
确定
同样布置画出其他楼层图
存盘退出二、模块
①分析与设计参数补充定义
(必须执行的必须执行)
②定义角柱
相应的其他的标准层的也定义角柱
③生成satwe数据及数据检查
确定④查看数检报告文件当有错误时通过这个查看时什么原因
点击退出⑤内力计算
⑥分析结果图形和文本显示
点击显示其他层
同样点击把其他层的也显示下(pkpm有显示的就生成pkpm文件,最后转成cad)
同样点击把其他层的也显示下
同样点击把其他层的也显示下
点击同样点击把其他层的也显示下。
