实验一光学显微镜的使用与微生物观察
实验一 普通光学显微镜的使用和细菌形态观察
实验一普通光学显微镜的使用和细菌形态观察一、实验目的1．了解普通光学显微镜的构造和原理。
2．学习并掌握普通光学显微镜——油镜的使用方法。
3．利用油镜观察细菌的形态和构造。
二、实验原理微生物学研究用的普通光学显微镜通常有低倍物镜（16mm，10×）高倍物镜（4mm，40-45×）和油镜（1.8mm，95-100×）三种。
油镜常标有黑圈或红圈（或白圈），它是三者中放大倍数最大的。
使用油镜时，油镜与其他物镜的不同是载玻片与接物镜之间，不是隔一层空气，而是隔一层油质，称为油浸系。
这种油常选用香柏油，因香柏油的折射率n＝1.52，与玻璃基本相同。
当光线通过载玻片后，可直接通过香柏油进入物镜而不发生折射。
如果玻片与物镜之间的介质为空气，则称为干燥系；当光线通过玻片后，受到折射发生散射现象，进入物镜的光线显然减少，这样视野的照明度就减低了（图Ⅰ-1）。
图Ⅰ-1油镜的原理图Ⅰ-2 镜口角利用油镜不但能增加照明度；更主要的是能增加数值口径。
因为显微镜的放大效能由其数值孔径决定的。
所谓数值孔径，即光线投射到物镜上的最大角度（称镜口角）的一半正弦，乘上玻片与物镜间介质折射率所得的乘积，可用下列公式表示：NA=nsinθ数值孔径的大小又是衡量一台显微镜分辨力强弱的依据；分辨力是指显微镜能辨别物体两点间最小距离的能力。
可分辨两点之间的最小距离=λ/2NA＝λ/2nsinθ式中λ：所用光源波长；θ：为物镜镜口角的半数，取决于物镜的直径和工作距离。
n：玻片与物镜间介质的折射率，空气（n=1.0）、水（n=1.33）、香柏油（n=1.52）、玻璃（n=1.52）等。
nSinθ：数值孔径（NA），是决定物镜性能的最重要指标。
由上述可知若n值和α角越大则NA越大或光波波长越短，则显微镜的分辨力越大（图Ⅰ-2）。
三、实验器材1．仪器：显微镜。
2．材料：标本片（大肠杆菌、葡萄球菌、链球菌、八叠球菌、炭菌杆菌的芽孢和荚膜、细菌三形涂片），香柏油，二甲苯，擦镜纸等。
实训1普通光学显微镜的使用微生物形态学
实训1普通光学显微镜的使用微生物形态学普通光学显微镜是一种常见的显微镜，常用于观察微生物的形态学。
在微生物形态学研究中，可以利用普通光学显微镜观察微生物的形态、结构和组织等特征，从而对微生物的分类、形态变化、生活习性以及疾病诊断等方面进行研究。
使用普通光学显微镜观察微生物形态的过程需要注意以下几个步骤。
首先，将需要观察的样品制备成薄片。
在制备样品时，可以选择将微生物直接涂布在载玻片上或者将微生物培养液滴在载玻片上，然后再覆盖一张盖玻片，使得样品薄而均匀。
之后可以用染色法对微生物进行染色增强对比度，便于观察。
接下来，将载玻片放置在显微镜的载物台上，并逐渐转动调整光源。
适当调整光源可以提高图像的清晰度。
可以使用孔光阑和光源亮度调节装置来调整光线的强度和均匀度，以便获得清晰的图像。
在观察时，需要正确调整镜头的焦距。
首先用低倍镜观察确定感兴趣区域的位置，然后再调整为高倍镜进行观察。
在调整焦距时，可以用粗调控制大范围的焦距变化，然后再用细调进行微小的调整，以获得清晰的图像。
观察过程中，可以通过调整机械臂和旋钮来移动载物台，以便于观察样品不同区域的微生物形态。
可以通过连续观察多个视野来全面了解微生物的形态和结构。
在观察过程中，需要将目镜对准自己的眼睛，并通过调整聚合度和检览度来获得舒适的观察体验。
同时，还需要注意保持目镜和物镜的清洁，以避免灰尘影响观察效果。
观察结束后，应当将载玻片等清理干净，并将显微镜关闭。
同时，需要将观察结果记录下来，并进行进一步的分析和研究。
总之，普通光学显微镜在微生物形态学中的应用是非常重要的。
通过合理的调整显微镜的参数，可以观察到微生物的形态、结构和组织等特征，进而对微生物进行分类和研究。
掌握普通光学显微镜的使用技巧，对于微生物形态学研究具有重要的意义。
1.实验一 光学显微镜的操作及微生物形态观察
实验一光学显微镜的操作及微生物形态观察一、实验目的与要求1、了解普通光学显微镜的构造与功能，学习与掌握显微镜观察微生物的方法。
2、观察根霉、毛霉、草履虫等真核微生物的个体形态，学会绘制微生物的形态结构图。
二、显微镜的基本结构：机械部分和光学部分。
1、机械部分：镜座、镜筒、转换器、载物台、移动尺、粗动螺旋、微动螺旋等。
2、光学部分：目镜、物镜、聚光器、内置光源或反光镜、光圈等。
三、显微镜的性能1、数值孔径：也叫做镜口率（或开口率），简写为N.A，数值孔径是物镜和聚光器的主要参数，也是判断它们性能的最重要指标。
NA=n·sinα/2，n—物镜与标本之间的介质析射率；α—物镜的镜口角2、分辨率：D可用下式表示：D=0.61·λ/NA，可通过减低波长、增大折射率、增大镜口角来提高分辨率。
物镜分辨力的高低与物象的清晰度密切相关，目镜没有这种性能。
3、放大倍数：目镜放大倍数与物镜放大倍数之积。
四、显微镜的操作及微生物形态观察1、显微镜的拿取：一手握镜臂，一手托镜座，平稳拿取。
2、对光：转换器上的槽孔与弹簧片吻合即表示物镜正对通光孔。
3、视野亮度的调节：调光旋钮（或反光镜的平面与凹面）、聚光镜、光圈。
4、低倍镜观察：低倍镜视野较大，易于发现目标。
在载物台上放置装片，用压片装置固定，调节移动尺，使被观察的标本处在物镜正下方，从侧面观察，上升载物台，使物镜接近装片，用目镜观察并同时下降载物台，直至物像出现，再用细调节旋钮使物像清晰为止。
用推动器移动标本片，找到合适的目的像并将它移到视野中央进行观察。
5、高倍镜观察换上高倍镜后从目镜观察，调节光照，使亮度适中，缓慢调节细调节旋钮调至物像清晰为止，找到需观察的部位，并移至视野中央进行观察。
6、将各部分还原，物镜头不与通光孔相对，而是成八字形，将载物台下降至最低，降下聚光器，将内置光源调至最低亮度后关灯或将反光镜与聚光器垂直。
最后用柔软纱布清洁载物台等机械部分，然后将显微镜放回柜内或镜箱中。

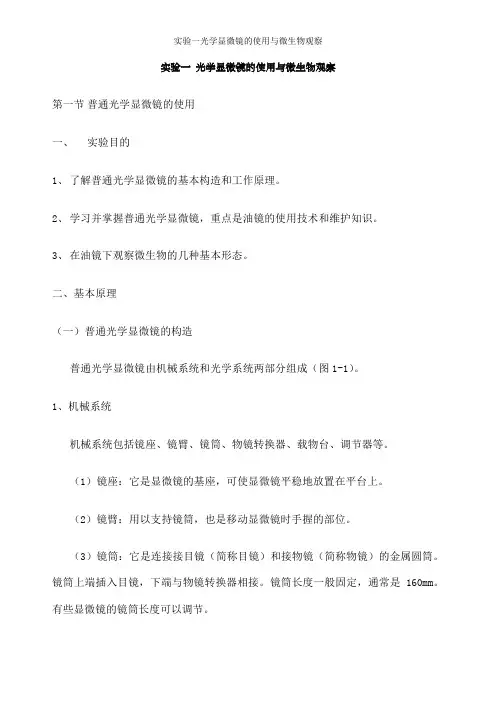

实验一光学显微镜的使用与微生物观察
实验一光学显微镜的使用与微生物观察第一节普通光学显微镜的使用一、实验目的1、了解普通光学显微镜的基本构造和工作原理。
2、学习并掌握普通光学显微镜，重点是油镜的使用技术和维护知识。
3、在油镜下观察微生物的几种基本形态。
二、基本原理（一）普通光学显微镜的构造普通光学显微镜由机械系统和光学系统两部分组成（图1-1）。
1、机械系统机械系统包括镜座、镜臂、镜筒、物镜转换器、载物台、调节器等。
（1）镜座：它是显微镜的基座，可使显微镜平稳地放置在平台上。
（2）镜臂：用以支持镜筒，也是移动显微镜时手握的部位。
（3）镜筒：它是连接接目镜（简称目镜）和接物镜（简称物镜）的金属圆筒。
镜筒上端插入目镜，下端与物镜转换器相接。
镜筒长度一般固定，通常是160mm。
有些显微镜的镜筒长度可以调节。
（4）物镜转换器：它是一个用于安装物镜的圆盘，位于镜筒下端，其上装有3～5个不同放大倍数的物镜。
为了使用方便，物镜一般按由低倍到高倍的顺序安装。
转动物镜转换器可以选用合适的物镜。
转换物镜时，必须用手旋转圆盘，切勿用手推动物镜，以免松脱物镜而招致损坏。
（5）载物台：载物台又称镜台，是放置标本的地方，呈方形或圆形。
载物台上装有压片夹，可以固定被检标本；有标本移动器，转动螺旋可以使标本前后和左右移动。
有些标本移动器上刻有标尺，可指示标本的位置，便于重复观察。
（6）调节器：调节器又称调焦装置，由粗调螺旋和细调螺旋组成，用于调节物镜与标本间的距离，使物像更清晰。
粗调螺旋转动一圈可使镜筒升降约10mm，细调螺旋转动一圈可使镜筒升降约0.1mm。
图1-1 普通光学显微镜的构造1. 镜座2. 镜臂3. 镜筒4. 转换器5. 载物台6. 压片夹7. 标本移动器8. 粗调螺旋9. 细调螺旋 10. 目镜 11. 物镜 12. 虹彩光阑（光圈）13. 聚光器14. 反光镜2、光学系统光学系统包括目镜、物镜、聚光器、反光镜等。
（1）目镜：它的功能是把物镜放大的物像再次放大。

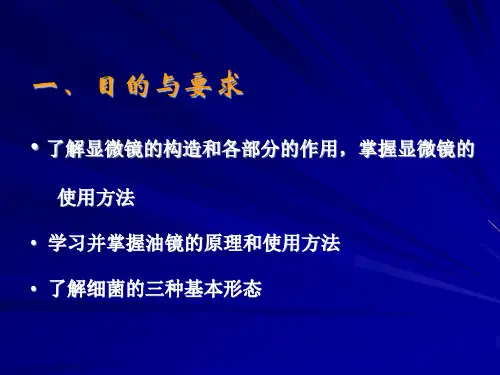

实验一、普通光学显微镜的使用及细菌形态的观察
四、操作步骤
2、显微镜用毕后的处理
拔掉电源插头
下降载物台
取干净擦镜纸拭去镜
头上的香柏油
取干净擦镜纸蘸少许二甲苯擦去镜头上
的残留油迹
取干净擦镜纸擦去残留的二甲苯
将
显微镜的各部位还原，物镜转成“八”字形，擦干净镜体，
罩上防尘罩。
五、实验数据及处理结果
绘出你在油镜下观察到的细菌的三种形态及 其不同细菌细胞的排列方式。
增加显微镜的分辨率
显微镜的分辨率或分辨力（resolution or resolving power）是指显微镜能辨别两点之间的最小距离的能力。从 物理学角度看，光学显微镜的分辨率受光的干涉现象及所用 物镜性能的限制，可表示为：
分辨率D＝
2NA
式中：λ=光波波长（平均0.55m) NA=物镜的数值孔径值。
二、显微镜的基本结构及油镜的 工作原理
2、油镜的工作原理
1）增加照明亮度 2) 增加数值孔径(NA)，提高显微镜的分辨率
三、实验器材
1、标本片：细菌三形片 2、试剂：香柏油、二甲苯 3、仪器及其它用具：显微镜、擦镜纸等
ቤተ መጻሕፍቲ ባይዱ
四、操作步骤
1、显微观察步骤
1）低倍镜观察（10×）： 2）高倍镜观察（40×）： 3）油镜观察（100×）：
数值孔径则取决于物镜的镜口 角和玻片与镜头间介质的折射率， 可表示为：
NA=n· sin(α/2）
n: 物镜和被检标本间介质的折 射率。 ：镜口角。
以香柏油为介质的油镜所能达 到的数值孔径（NA一般在1.2 ～1.4）要高于低倍镜、高倍镜 等物镜（NA都低于1.0）。数值孔径通常在0.65左右的 高倍镜只能分辨距离不小于0.4μm的物体，而油镜的 分辨率却可达到0.2μm左右。
微生物学实验报告
微生物学实验报告实验一普通光学显微镜的使用及细菌染色与形态观察第一部分：显微镜的使用一、目的要求1．熟悉普通光学显微镜的构造、油镜的使用原理和显微镜的维护方法。
2．学会正确使用油镜观察细菌的基本形态和特殊构造。
3．了解各种显微镜的主要特征。
二、实验原理（一）光学显微镜的构造微生物实验室中最常用的是普通光学显微镜，它的构造可分为机械部分和光学部分。
1、机械部分普通复式光学显微镜的机械部分通常包括以下几个部分：目镜、镜筒、基座回转器、物镜、载物台、光圈、聚光器、光源、镜臂、细调节器、粗调节器等。
2、光学部分：目镜、物镜、聚光器、光圈、光源。
（二）放大倍数标本首先经物镜放大，在目镜的焦距平面上形成一个实像，再经过目镜放大成最终的虚像。
总的放大倍数是物镜放大倍数与目镜放大倍数的乘积。
物镜的放大倍数愈大，其工作距离（物镜镜头到标本片之间的距离）愈短，这时光圈就要打开得愈大。
显微镜的性能受物镜的分辨距离或分辨力所限制。
分辨距离即透镜所能分辨的两个物点之间的最小距离，分辨距离愈小，透镜的分辨力愈高，物像也就愈清晰。
因此常以分辨距离来衡量显微镜的分辨力。
R=0.61λ/N.A式中：R-----分辨距离；λ------作用光的波长；N.A------数值口径。
一些介质的折射率介质折射率空气水玻璃香柏油1 13 55 1.56三、实验内容（一）材料：显微镜，香柏油，擦镜纸。
（二）方法：细菌很小，须使用油镜方可观察到。
油镜是显微镜上最重要的部件之一，观察时与玻片非常接近，稍不小心即可压碎玻片，更严重的是损坏镜头，故必须极其仔细地学习油镜的使用方法：1、为使低倍镜取得最适之光源，可将低倍镜头调节到离载物台约1cm的高度，将聚光器提高，光圈完全打开，然后调节电压旋钮至视野最合适。
2、滴一滴香柏油，固定于载物台上，用推动器调节到载物台正中。
在双目侧视下，下旋粗调节器，使油镜头浸入油中几乎与标本片相接触。
然后眼睛从目镜观察（如光线不足，可适当增大电源电压），徐徐上旋粗调节器至看到模糊物像之后，再用细调节器调节以使物像清晰。
光学显微镜的操作及微生物形态观察-实验一
实验一《光学显微镜的操作及微生物形态观察》标准实验报告适用专业：环境工程江苏科技大学生物与化工学院环境工程系2012年8 月一、实验目的1. 了解光学显微镜的结构、原理，掌握光学显微镜的操作和保养方法。
2. 观察微生物的个体形态，学会生物图的绘测。
二、实验要求1．遵守实验室安全制度，听从指导教师安排；2．认真听讲，不懂就问；3．完成实验报告三、实验仪器和材料1．光学显微镜、擦镜纸、香柏油或液体石蜡、二甲苯2．微生物示范片：大肠杆菌、金黄色葡萄球菌（或枯草芽孢杆菌）四、显微镜的结构、光学原理及其操作方法（一）显微镜的结构和光学原理显微镜分机械装置和光学系统两部分。
1．机械装置（1）镜筒：镜筒上端装目镜，下端接转换器。
镜筒有单筒和双筒两种。
单筒有直立式（长度为160mm）和后倾斜式（倾斜45°）。
双筒全是倾斜式的，其中一个筒有屈光度调节装置，以备两眼视力不同者调节使用。
两筒之间可调距离，以适应两眼宽度不同者调节使用。
（2）转换器：转换器装在镜筒的下方，其上有3个孔，有的有4个或5个孔。
不同规格的物镜分别安装在各孔上。
（3）载物台：戴物台为方形（多数）和圆形的平台，中央有一光孔，孔的两侧各装1个夹片，载物台上还有移动器（其上有刻度标尺），可纵向和横向移动，移动器的作用是夹住和移动标本用。
（4）镜臂：镜臂支撑镜筒、载物台、聚光器和调节器。
镜臂有固定式和活动式（可改变倾斜度）两种。
（5）镜座：镜座为马蹄形，支撑整台显微镜，其上有反光镜。
（6）调节器：调节器包括大、小螺旋调节器（调焦距）各一个。
可调节物镜和所需观察的物体之间的距离。
调节器有装在镜臂上方或下方的两种，装在镜上方的是通过升降镜臂来调焦距，装在镜臂下方的是通过升降载物台来调焦距，新式显微镜多半装在镜臂的下方。
2．光学系统及其光学原理（1）目镜：每台显微镜备有3个不同规格的目镜，例如，5倍（5×）、10倍（10×）和15倍（15×），高级显微镜除了上述三种外，还有20倍（20×）的。
环境微生物学-环境微生物学-实验一 显微镜使用及微生物观察
实验一：显微镜的使用及菌体形态观察一、实验目的1、掌握光学显微镜的结构、原理，学习光学显微镜的操作方法和保养。
2、观察细菌、放线菌、真核微生物的个体形态及真菌孢子类型，学习生物图的绘制。
3、学习用压滴法制作标本片。
二、实验仪器和材料显微镜、载玻片、盖玻片，75%二甲苯、吸管、烧杯，香柏油，擦镜纸、吸水纸、浮游生物网示范片：大肠杆菌、枯草芽孢杆菌、放线菌、酵母菌、青霉、曲霉、根霉、梨头霉、毛霉。
三、实验原理（一）显微镜的结构和光学原理显微镜分机械装置和光学系统两部分。
1、机械装置（1）镜筒：镜筒上端装目镜，下端接转换器。
镜筒有单筒和双筒两种。
单筒有直立式和后倾斜式（倾角为45o）。
双筒都是倾斜式的，并有屈光度调节装置，以备视力不同者调节使用。
两筒之间可调距离，以适应两眼宽度不同者调节使用。
（2）转换器：转换器装在镜筒的下方，其上有三个孔或四个孔。
不同规格的物镜旋转安装在各孔上，在显微镜不使用时，旋下物镜，用护盖盖住。
（3）载物台：载物台为方形（多数）或圆形的平台，中间有一光孔，孔的两侧各装一个夹片，右端夹片固定，左端夹片可旋转，载物台上还有移动器（其上有刻度标尺，用以标记玻片的位置），可纵向和横向移动，移动器的作用是夹住和移动标本片。
（4）镜臂：镜臂支撑镜筒、载物台、聚光器和调节器。
镜臂有固定式和活动式（可改变倾斜度）两种。
有弧形和折形两种。
移动显微镜时用手握住镜臂进行移动。
（5）镜座：镜座为马蹄形和方形，具有一定的质量，支撑整台显微镜，马蹄形的镜座在其上有一可旋转的反光镜。
（6）调节器：调节器包括粗螺旋调节器和细螺旋调节器。
可调节物镜与所需观察的物体之间的距离。
2、光学系统及其光学原理显微镜的总放大倍数为物镜的放大倍数和目镜放大倍数的乘积。
（1）目镜目镜一般有10×、16×两种，高级的显微镜还有5×和20×。
目镜上标有：N.A.1.25、100×、“OI”、160/0.17、0.16等字样，其中：N.A.1.25为数值孔径，100×为放大倍数，“OI”（即Oil immersion ）表示油镜、160表示镜筒长，0.17表示要求盖波片的厚度，0.16为工作距离。
微生物实验实验一显微镜的使用及微生物形态观察
结果分析和报告撰写
分析实验结果
对观察到的微生物形态特征进行详细 记录和分析，确定其分类和鉴别结果 。
撰写实验报告
根据实验结果和分析，撰写实验报告 ，包括实验目的、实验过程、结果分 析等内容。
05
注意事项
显微镜的保养与维护
01
02
03
04
清洁
每次使用后，应用软布轻轻擦 拭显微镜表面，以防止灰尘和 污垢积累。
放大倍数较高，可观察微生物的超微结构，但操作复杂且成本较 高。
载玻片
• 用于放置显微镜观察的样品，通常为透明无色的玻璃片。
盖玻片
• 用于覆盖样品，防止样品移动或干燥，同时起到一定的放大作用。
细菌或真菌样品
细菌
常见的肠道细菌、病原菌等。
真菌
酵母菌、霉菌等。
染色剂（如美蓝、结晶紫等）
美蓝
用于染色细菌细胞壁，使其易于 观察。
逐渐调高倍数，仔细观察微生物的形态特征，如形状 、大小、颜色、细胞结构等。
记录观察结果，绘制微生物形态图谱，以便后续分析 。
04
结果分析
微生物形态特征的识别
80%
识别微生物的形状
通过显微镜观察，可以识别出微 生物的形状，如球形、杆形、螺 旋形等。
100%
识别微生物的大小
通过测量显微镜下观察到的微生 物，可以得出其大小，通常以微 米（μm）为单位。
结晶紫
常用于染色革兰氏阳性菌，使其 呈现紫色。
03
实验步骤
显微镜的使用
打开显微镜电源，调整光源亮度，确保光源稳 定。
01
打开显微镜的载物台，放置待观察的样本 。
03
02
放置显微镜于平坦的台面上，调整显微镜的 高度和角度，确保观察舒适。
光学显微镜的使用和微生物形态观察
(1)光谱分析 法的发展状 况。
什么是仪器分析
分析化学是化学量测和表征的科学，仪器 分析是分析化学重要的组成部分。
化学量测— 获取指定体系中有关物质的质、量、
和结构等各种信息；
表征—是精确地描述其成分、含量、价态、状态、
结构和分布等特征。
光学分析法（optical analysis)：基于物质发射的电磁辐射
实训一 光学显微镜的使用和微生物形态观察
一、目的要求 1．学习普通光学显微镜的结构、各部分的功能和使用方法。 2．学习并掌握油镜的原理和使用方法。 3．掌握微生物临时装片制作技术。
二、器材 1.菌种：啤酒酵母。 2.溶液或试剂：香柏油、二甲苯 3.仪器或其他用具：显微镜、擦镜纸、酒精灯、载玻片、接种环等
2）高倍镜操作方法 将低倍镜观察到的目标移动至视野中央-->将低倍镜镜头转换成高倍 镜镜头-->用微调焦螺旋调至清晰。 注意：高倍镜观察时，光线需增强。
3）油镜的操作方法
将高倍镜观察到的目标移动至视野中央将高倍镜镜头挪开，于载 玻片上滴一滴石蜡油将油镜镜头移动至视野中央，让油镜镜头浸 入石蜡油（至油晕不再扩大为止）用微调焦螺旋调节至清晰
注意：油镜的操作需要较强的Байду номын сангаас线，故需将光线调至最强。 油镜用后处理： 第一遍：用擦镜纸拭去镜头上的镜油 第二遍：用擦镜纸蘸少许二甲苯（香柏油溶于二甲苯）擦去头上残
留的油迹 第三遍：再用干净的擦镜纸擦去残留的二甲苯。
（二）制作临时装片观察酵母菌
1.制作酵母菌临时装片 2.低倍镜观察 3.油镜观察
四、实验报告
绘制酵母菌图
五、思考题
1、用油镜观察时应注意哪些问题？在载玻片和镜头之间加 滴什么油？起什么作用？
实验一、普通光学显微镜的使用及细菌形态的观察
实验一、普通光学显微镜的使用及细菌形态的观察实验目的：
实验原理：
普通光学显微镜是一种透镜光学系统，通过对样本中的光线进行聚焦，放大细菌的图像。
显微镜的主要部分包括物镜、目镜、调焦机构、光源等。
细菌是一类微生物，形态多样，通常为单细胞生物，通过不同的染色方式和光学显微镜观察，可以看到不同形态的细菌。
实验器材：
普通光学显微镜、平片、细胞培养液、革兰染色试剂、蒸馏水、酒精、碘液、碱性蓝溶液
实验步骤：
1. 取一片平片，用无菌锉子在中心处轻轻划十字，用烧杯将片子消毒并放入培养液中。
2. 从细菌培养物中取出一小团菌落，在平片的交叉点处将其划成一个小圆圈，放入蒸馏水中。
3. 用无菌镊子夹取一滴细胞液，在平片的交叉点处加上一滴，然后在上方盖上一片盖片。
4. 将样品放入显微镜的标本台上，调整镜头至最佳位置，适当调整光源亮度和对比度等参数，观察细菌的形态特征。
5. 移动物镜或调整焦距，可以观察到更大或更小的细胞形态。
6. 取另一张平片，准备革兰染色试剂，将样本放入试剂中，反复洗涤，用显微镜观察识别细菌的形态，进行分类。
实验结果：
观察到细菌呈长梭形，直杆形，圆球形、螺旋形等形态，且在革兰染色后，长梭形的细菌为革兰阳性菌，圆球形的细菌为革兰阴性菌。
结论：
通过使用普通光学显微镜，成功观察了细菌的形态特征。
并通过革兰染色试剂进行分类，为后续的生物学研究提供了基础。
微生物实验
实验一光学显微镜的操作及细菌、放线菌和蓝细菌个体形态的观察一、实验目的(1)掌握光学显微镜的结构、原理，学习显微镜的操作方法和保养。
(2)观察细菌、放线菌和蓝细菌的个体形态，学会生物图的绘制。
二、显微镜的结构、光学原理及其操作方法(一)显微镜的结构和光学原理显微镜是观察微观世界的重要工具。
随着现代科学技术的发展，显微镜的种类越来越多，用途也越来越广泛。
微生物学实验中最常用的是普通光学显微镜，其结构分为机械装置和光学系统两部分。
显微镜的结构如图－1所示。
A B图－1 显微镜的结构1．机械装置(1)镜筒：镜简上端装目镜，下端接转换器。
镜筒分单筒和双筒两种。
单筒有直立式(长度为160mm)和后倾斜式(倾斜45°)。
双筒全是倾斜式的，其中一个筒有屈光度调节装置，以备两眼视力不同者调节使用。
两筒之间可调距离，以适应两眼宽度不同者调节使用!(2)转换器：转换器装在镜筒的下方，其上有3个孔，有的有4个或5个孔。
不向规格的物镜分别安装在各孔上。
(3)载物台：载物台为方形(多数)和圆形的平台，中央有一光孔，孔的两侧各装1个夹片．载物台上还有移动器(其上有刻度标尺)，可纵向和横向移动。
移动器的作用是夹住和移动标本用。
(4)镜臂：镜臂支撑镜筒、载物台、聚光器和调节器。
镜臂有固定式和活动式(可改变倾斜度)两种。
(5)镜座：镜座为马蹄形，支撑整台显微镜，其上有反光镜。
(6)调节器：调节器包括大、小螺旋调节器(调焦距)各一个。
可调节物镜和所需观察的物体之间的距离。
调节器有装在镜臂上方或下方的两种。
装在镜臂上方的是通过升降镜臂来调焦距，装在镜镜下方的是通过升降载物台来调焦距，新式显微镜多半装在镜臂的下方。
2．光学系统及其光学原理(1)目镜：一般的光学显微镜均备有2～3个(对)不同规格的目镜，例如，5倍(5×)、10倍(10×)和15倍(15×)，高级显微镜除了上述3种外，还有20倍(20×) 。
实验一显微镜的使用及微生物显微特征的观察
实验一显微镜的使用及微生物显微特征的观察--------------------------------------------------------------------------------一、目的要求1、了解显微镜的构造，掌握显微镜的使用方法；2、了解细菌的光学显微特征。
二、基本构造普通光学显微镜构造主要分为三部分:机械部分照明部分光学部分。
1.机械部分（1）镜座：是显微镜的底座，用以支持整个镜体。
（2）镜柱：是镜座上面直立的部分，用以连接镜座和镜臂。
（3）镜臂：一端连于镜柱,一端连于镜筒。
（4）镜筒：连在镜臂的前上方，镜筒上端装有目镜，下端装有物镜转换器。
（5）物镜转换器：接于棱镜壳的下方，可自由转动，盘上有3－4个圆孔，是安装物镜部位，转动转换器，可以调换不同倍数的物镜。
（6）载物台：在镜筒下方，形状有方、圆两种，用以放置玻片标本，中央有一通光孔，我们所用的显微镜其镜台上装有玻片标本推进器，推进器左侧有弹簧夹，用以夹持玻片标本，镜台下有推进器调节轮，可使玻片标本作左右、前后方向的移动。
（7）焦距调节轮：是装在镜柱上的大小两种螺旋，可使镜台作上下方向的移动以调节观察焦距。
2．照明部分装在镜台下方，包括反光镜，集光器。
（1）反光镜：装在镜座上面，可向任意方向转动，它有平、凹两面，其作用是将光源光线反射到聚光器上，再经通光孔照明标本，凹面镜聚光作用强，适于光线较弱的时候使用，平面镜聚光作用弱，适于光线较强时使用。
（2）集光器位于镜台下方的集光器架上，由聚光镜和光圈组成，其作用是把光线集中到所要观察的标本上。
①聚光镜：由一片或数片透镜组成，起汇聚光线的作用，加强对标本的照明，并使光线射入物镜内，镜柱旁有一调节螺旋，转动它可升降聚光器，以调节视野中光亮度的强弱。
②光圈：在聚光镜下方，由十几张金属薄片组成，其外侧伸出一柄，推动它可调节其开孔的大小，以调节光量。
3.光学部分（1）目镜：装在镜筒的上端，通常备有2－3个，上面刻有5×、10×或15×符号以表示其放大倍数，一般装的是10×的目镜。
实验一显微镜油镜的使用及微生物形态观察
精选ppt课件
（镜臂）
（粗调节器） （细调节器） （载物台调节器）
3
二、实验原理（二）
2、油镜的工作原理
普通光学显微镜的物镜通常有低倍物镜（10×），高倍 物镜（40×），和油镜（100×）三种。
➢ 油镜的识别：油镜是三者中放大倍数最大的，因使用时必须 浸于香柏油内，故称油镜。油镜与其他物镜有以下区别：
（4）切不可将高倍镜转动经过加有香柏油的区域。
【油镜头的保护】
（1）油镜头使用完结后，必须用擦镜纸滴加少量乙醚与无水
乙醇的混合液或二甲苯，将油擦洗干净（混合液或二甲苯
用量宜少，以免镜片间粘胶溶解）。
（2）将光源灯亮度调至最低后关闭，拔下电源插头，然后把
物镜转成“八”字或将最低放大倍数物镜转到工作位置，
（1）油镜一般是所有物镜中最长的； （2）油镜头上标有其放大倍数 “100×”； （3）不同厂家生产的显微镜，常在不同镜头上标有不同颜色
的线圈以示区别，使用时应先熟悉一下油镜头上的线圈颜色， 以防用错物镜。
➢ 基本原理：用油镜观察标本、是在使用高倍镜的基础上，采 用同玻璃折光率（n=1.52）相似的油状物（如香柏油、液体 石腊等），滴加在标本与油镜头中间，以避免光线散射，提 高显微镜的清晰度和分辨精能选力ppt课。件使观察物象更加清楚明了4 。
精选ppt课件
6
【注意事项】
（1）当油镜头与标本片几乎接触时，不可再用粗调螺旋向上 移动载物台或下降油镜头，以免损坏玻片甚至压碎镜头。
（2）油镜头和玻片只能用擦镜纸擦拭，不能用手、棉布或其 他纸张擦拭。
（3）香柏油的用量以1-2滴、能浸到油镜头的中间部分为宜， 用量太多则浸染镜头，太少则视野变暗不便观察。
试验一显微镜的使用及微生物形态的观察
三、实验步骤
(一)显微镜的结构和各部分的作用 机械部分主要包括:
1.镜筒 2.载物台 3.调节器
光学部分主要包括:
1.接目镜 2.接目镜 3.集光器 4.反光镜
显微镜的结构
三、实验步骤
(二)显微镜的使用和保护方法 1.低倍镜的使用方法 2.高倍镜的使用方法
三、实验步骤
3.显微镜的保护法
一、实验目的
了解活性污泥或生物膜中微生物及微型动物 的数量及生长状况。
二、材料与器皿
(一)显微镜、载玻片、盖玻片、微型动物计数板； (二)活性污泥(或生物膜)样品。
三、方法与步骤
(一)压片标本的制备 1. 取活性污泥法曝气池混合液一小滴，放在洁净 的载玻片中央(如混合液中污泥较少，可待其沉淀 后，取沉淀的活性污泥一小滴放在载玻片上；如 混合液中污泥较多，则应稀释后进行观察)。
实验一 显微镜的使用及微生物 形态的观察
一、实验目的
1.学习普通光学显微镜的使用方法。 2.结合生物滤池生物膜及曝气池活性污泥的观
察,认识原生动物、菌胶团等微生物的形态,并 学习测量微生物大小的方法。
二、实验器材
1.生物滤池滤料、活性污泥法曝气池混合液。 2.显微镜、目测微尺、物测微尺、载玻片、
(1)显微镜应放置在干燥的地方,使用时避免 强烈的日光照射。
(2)接物镜或接目镜不清洁时,应当用擦镜纸 或软绸揩擦。
(3)用完显微镜后,应当立即放到镜匣中。
三、实验步骤
(三)活性污泥和生物膜的观察
1.标本的制备
(1)活性污泥
取活性污泥法曝气池混合液一小滴，放 在洁净的载玻片的中央(如混合液中污泥较 少，可待其沉淀后,去沉淀污泥一小滴加到 载玻片上；如混合液中污泥较多，则应稀 释后进行观察)显微镜的使用及微生物形态 的观察。
实验一：光学显微镜的操作及细菌
实验一：光学显微镜的操作及细菌、藻类、原生动物及微型后生动物个体形态的观察一、实验目的与要求（1）了解普通光学显微镜的构造与功能，学习与掌握显微镜观察微生物的方法。
（2）观察细菌、放线菌和蓝细菌的个体形态，学会绘制微生物的形态结构图。
二、显微镜的基本结构和功能普通光学显微镜是一种精密的光学仪器。
以往最简单的显微镜仅由几块透镜组成，而当前使用的显微镜由一套透镜组成。
普通光学显微镜通常能将物体放大1500—2000倍。
（一）显微镜的构造普通光学显微镜的构造可分为两大部分：一为机械装置，一为光学系统，这两部分很好的配合，才能发挥显微镜的作用。
1、显微镜的机械装置显微镜的机械装置包括镜座、镜筒、物镜转换器、载物台、推动器、粗动螺旋、微动螺旋等部件。
（1）镜座镜座是显微镜的基本支架，它由底座和镜臂两部分组成。
在它上面连接有载物台和镜筒，它是用来安装光学放大系统部件的基础。
（2）镜筒镜筒上接接目镜，下接转换器，形成接目镜与接物镜（装在转换器下）间的暗室。
从物镜的后缘到镜筒尾端的距离称为机械筒长。
因为物镜的放大率是对一定的镜筒长度而言的。
镜筒长度的变化，不仅放大倍率随之变化，而且成像质量也受到影响。
因此，使用显微镜时，不能任意改变镜筒长度。
国际上将显微镜的标准筒长定为160mm，此数字标在物镜的外壳上。
（3）物镜转换器物镜转换器上可安装3—4个接物镜，一般是三个接物镜（低倍、高倍、油镜）。
Nikon显微镜装有四个物镜。
转动转换器，可以按需要将其中的任何一个接物镜和镜筒接通，与镜筒上面的接目镜构成一个放大系统。
（4）载物台载物台中央有一孔，为光线通路。
在台上装有弹簧标本夹和推动器，其作用为固定或移动标本的位置，使得镜检对象恰好位于视野中心。
（5）推动器是移动标本的机械装置，它是由一横一纵两个推进齿轴的金属架构成的，好的显微镜在纵横架杆上刻有刻度标尺，构成很精密的平面座标系。
如果我们须重复观察已检查标本的某一部分，在第一次检查时，可记下纵横标尺的数值，以后按数值移动推动器，就可以找到原来标本的位置。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
实验一光学显微镜的使用与微生物观察第一节普通光学显微镜的使用一、实验目的1、了解普通光学显微镜的基本构造和工作原理。
2、学习并掌握普通光学显微镜，重点是油镜的使用技术和维护知识。
3、在油镜下观察微生物的几种基本形态。
二、基本原理（一）普通光学显微镜的构造普通光学显微镜由机械系统和光学系统两部分组成（图1-1）。
1、机械系统机械系统包括镜座、镜臂、镜筒、物镜转换器、载物台、调节器等。
（1）镜座：它是显微镜的基座，可使显微镜平稳地放置在平台上。
（2）镜臂：用以支持镜筒，也是移动显微镜时手握的部位。
（3）镜筒：它是连接接目镜（简称目镜）和接物镜（简称物镜）的金属圆筒。
镜筒上端插入目镜，下端与物镜转换器相接。
镜筒长度一般固定，通常是160mm。
有些显微镜的镜筒长度可以调节。
（4）物镜转换器：它是一个用于安装物镜的圆盘，位于镜筒下端，其上装有3～5个不同放大倍数的物镜。
为了使用方便，物镜一般按由低倍到高倍的顺序安装。
转动物镜转换器可以选用合适的物镜。
转换物镜时，必须用手旋转圆盘，切勿用手推动物镜，以免松脱物镜而招致损坏。
（5）载物台：载物台又称镜台，是放置标本的地方，呈方形或圆形。
载物台上装有压片夹，可以固定被检标本；有标本移动器，转动螺旋可以使标本前后和左右移动。
有些标本移动器上刻有标尺，可指示标本的位置，便于重复观察。
（6）调节器：调节器又称调焦装置，由粗调螺旋和细调螺旋组成，用于调节物镜与标本间的距离，使物像更清晰。
粗调螺旋转动一圈可使镜筒升降约10mm，细调螺旋转动一圈可使镜筒升降约0.1mm。
图1-1 普通光学显微镜的构造1. 镜座2. 镜臂3. 镜筒4. 转换器5. 载物台6. 压片夹7. 标本移动器8. 粗调螺旋9. 细调螺旋 10. 目镜 11. 物镜 12. 虹彩光阑（光圈）13. 聚光器14. 反光镜2、光学系统光学系统包括目镜、物镜、聚光器、反光镜等。
（1）目镜：它的功能是把物镜放大的物像再次放大。
目镜一般由两块透镜组成。
上面一块称接目透镜，下面一块称场镜。
在两块透镜之间或在场镜下方有一光阑。
由于光阑的大小决定着视野的大小，故它又称为视野光阑。
标本成像于光阑限定的范围之内，在光阑上粘一小段细发可用作指针，指示视野中标本的位置。
在进行显微测量时，目镜测微尺被安装在视野光阑上。
目镜上刻有5×、10×、15×、20×等放大倍数。
可按需选用。
（2）物镜：它的功能是把标本放大，产生物像。
物镜可分为低倍镜（4或10×）、中倍镜（20×）、高倍镜（40～60×）和油镜（100×）。
一般油镜上刻有“OI”（oil immersion）或HI（homogeneous immersion）字样，有时刻有一圈红线或黑线，以示区别。
物镜上通常标有放大倍数、数值孔径（numerical aperture，简写为NA）、工作距离（物镜下端至盖玻片间的距离，mm）及盖玻片厚度等参数（图1-2）。
以油镜为例，100/分别表示放大倍数为100倍，NA为；160/分别表示镜筒长度160mm，盖玻片厚度等于或小于0.17mm。
图1-2 XSP-I6型显微镜物镜的主要参数（3）聚光器：聚光器又称聚光镜，它的功能是把平行的光线聚焦于标本上，增强照明度。
聚光器安装在镜台下，可上下移动。
使用低倍物镜（简称低倍镜）时应降低聚光器，使用油镜时则应升高聚光器。
聚光器上附有虹彩光阑（俗称光圈），通过调整光阑孔径的大小，可以调节进入物镜光线的强弱（物镜焦距、工作距离与光圈孔径之间的关系见图1-3）。
在观察透明标本时，光圈宜调得相对小一些，这样虽会降低分辨力，但可增强反差，便于看清标本。
图1-3 物镜焦距、工作距离与光圈孔径之间的关系（4）反光镜：它是普通光学显微镜的取光设备，其功能是采集光线，并将光线射向聚光器。
反光镜安装在聚光器下方的镜座上，可以在水平与垂直两个方向上任意旋转。
反光镜的一面是凹面镜，另一面是平面镜。
一般情况下选用平面镜，光量不足时可换用凹面镜。
（二）普通光学显微镜的性能1、数值孔径数值孔径（NA ）又称开口率，是指介质折射率与镜口角1/2正弦的乘积，可用式1-1表示。
2sinαn NA =（1-1） 式中，n 为物镜与标本之间介质的折射率，为镜口角（通过标本的光线延伸到物镜边缘所形成的夹角（图1-4）。
物镜的性能与物镜的数值孔径密切相关，数值孔径越大，物镜的性能越好。
因为镜口角总是小于180，所以sin 2α的最大值不可能超过1。
又因为空气的折射率为1，所以以空气为介质的数值孔径不可能大于1，一般为～。
根据式1-1，要提高数值孔径，一个有效途径就是提高物镜与标本之间介质的折射率（图1-5）。
使用香柏油（折射率为）浸没物镜（即油镜）理论上可将数值孔径提高至左右；实际数值孔径值也可达～。
图1-4 物镜的镜口角 图1-5 介质折射率对光线通路的影响2、分辨率分辨率是指分辨物像细微结构的能力。
分辨率常用可分辨出的物像两点间的最小距离（D ）来表征（式1-2）。
D 值愈小，分辨率愈高。
22nsin αλ=D 式中，λ为光波波长。
比较式1-1和式1-2可知，D 可表示为：A 2N D λ=（1-3）根据式1-3，在物镜数值孔径不变的条件下，D 值的大小与光波波长成正比。
要提高物镜的分辨率，可通过两条途径：① 采用短波光源。
普通光学显微镜所用的照明光源为可见光，其波长范围为400～700nm 。
缩短照明光源的波长可以降低D 值，提高物镜分辨率。
②加大物镜数值孔径。
提高镜口角或提高介质折射率n ，都能提高物镜分辨率。
若用可见光作为光源（平均波长为550 nm ），并用数值孔径为的油镜来观察标本，能分辨出的两点距离约为μm。
3、放大率普通光学显微镜利用物镜和目镜两组透镜来放大成像，故又被称为复式显微镜。
采用普通光学显微镜观察标本时，标本先被物镜第一次放大，再被目镜第二次放大（图1-6）。
所谓放大率是指放大物像与原物体的大小之比。
因此，显微镜的放大率（V ）是物镜放大倍数（V 1）和目镜放大倍数（V 2）的乘积，即：V =V 1×V 2（1-4）如果物镜放大40倍，目镜放大10倍，则显微镜的放大率是400倍。
常见物镜（油（1-2）镜）的最高放大倍数为100倍，目镜的最高放大倍数为15倍，因此一般显微镜的最高放大率是1500倍。
图1-6 普通光学显微镜的成像原理4、焦深一般将焦点所处的像面称为焦平面。
在显微镜下观察标本时，焦平面上的物像比较清晰，但除了能看见焦平面上的物像外，还能看见焦平面上面和下面的物像，这两个面之间的距离称为焦深。
物镜的焦深与数值孔径和放大率成反比，数值孔径和放大率越大，焦深越小。
因此，在使用油镜时需要细心调节，否则物像极易从视野中滑过而不能找到。
三、实验器材1、仪器显微镜；2、材料标本片，香柏油，二甲苯，擦镜纸。
四、实验程序（一）显微镜（油镜）操作1、领取并检查显微镜：按学号向实验指导老师领取显微镜，所有实验课均对号使用。
从显微镜箱中取出显微镜时，用右手紧握镜臂，左手托住镜座，直立平移（图1-7），轻轻放置在实验台上（图1-8），检查各部件是否齐全，镜头是否清洁，有问题及时报告老师。
图1-7 显微镜的搬动图1-8 显微镜的放置光源：良好的照明是保证显微镜使用效果的重要条件。
将低倍镜旋转到工作位置，用粗调螺旋提升镜筒，使镜头距离载物台10mm左右，降低聚光镜的位置，完全打开虹彩光阑，一边看目镜，一边调节反光镜镜面的角度（在正常情况下，一般用平面反光镜；若自然光线较弱，则可用凹面反光镜）。
然后，调节聚光器的位置（酌予升降），直至视野内得到均匀适宜的亮度。
3、低倍镜观察：使用低倍镜观察，视野较广，焦深较大，便于搜寻目标，因此宜从低倍镜开始观察。
将载玻片标本（涂面朝上）置于载物台中央（图1-9），用压片夹固定（图1-10），并将标本部位移到正中，转动粗调螺旋（图1-11），使镜头与标本的距离降到10mm左右。
然后，一边看目镜内的视野，一边调节粗调螺旋缓慢升高镜头，至视野内出现物像时，改用细调螺旋（图1-12），继续调节焦距和照明，以获得清晰的物像，并将所需部位移到视野中央，再换中、高倍镜观察（图1-13）。
图1-9 将载玻片标本置于载物台中央图1-10 用压片夹固定载玻片标本图1-11 转动粗调螺旋图1-12 转动细调螺旋图1-13 转换物镜4、中、高倍镜观察：依次用中、高倍镜观察低倍镜下锁定的部位，并随着物镜放大倍数的增加，逐步提升聚光器增强光线亮度。
找出所需目标，将其移至视野中央。
5、油镜观察：将聚光器提升至最高点，转动转换器，移开高倍镜，使高倍镜和油镜成“八”字形，在标本中央滴一小滴香柏油，把油镜镜头浸入香柏油中，微微转动细调螺旋，直至看清物像。
如果油镜上升至离开油面还未看清物像，则需重新调节。
可从侧面注视，小心地转动粗调节器将油镜重新浸在香柏油中，但不能让油镜压在标本上，更不能用力过猛，击碎玻片，损坏镜头。
6、调换标本：观察新标本片时，必须重新从第3步开始操作。
7、用后复原：观察完毕，转动粗调螺旋提升镜筒，取下载玻片，先用擦镜纸擦去镜头上的香柏油，然后用擦镜纸蘸取少许二甲苯（香柏油可溶于二甲苯）擦去镜头上的残留油迹，再用干净的擦镜纸擦去残留的二甲苯，最后用细软的绸布擦去机械部件上的灰尘和冷凝水。
降低镜筒，将物镜转成“八”字形置于载物台上。
降低聚光器，避免聚光器与物镜相碰。
使反光镜垂直于镜座，以防受损。
将显微镜放回显微镜箱中锁好，并放入指定的显微镜柜内。
第二节微生物形态观察一、仪器和材料1、显微镜、擦镜纸、香柏油或液体石蜡、二甲苯。
2、示范片：大肠杆菌（杆状）、小球菌（球状）、硫酸盐还原菌（弧形）、枯草芽孢杆菌、放线菌、颤藻、鱼腥藻或念珠藻等。
二、试验内容和操作方法1、严格按照光学显微镜操作方法，依低倍、高倍和油镜的次序观察杆状、球状、弧状和丝状的细菌示范片，用铅笔分别绘出各种细菌的形态图。
2、同法逐个观察放线菌的示范片，分别绘出其形态图。
3、同法逐个观察颤藻、鱼腥藻或念珠藻的示范片，分别绘出其形态图。
问题与思考1、使用显微镜的油镜时，为什么必须使用镜头油2、镜检标本时，为什么先用低倍镜观察，而不直接用高倍镜或油镜观察实验二培养基的配制一、实验目的1. 学习制备培养基的基本技术。
2. 制备牛肉膏蛋白琼脂培养基。
二、实验基本原理培养基是将微生物生长繁殖所需要的各种营养物质，用人工方法配制而成的各种营养基质。
培养基为微生物的生长提供营养物质和生存空间。
它具有微生物正常生活所需的各种养料和适宜的环境条件；（1）适当组分和比例的营养物质；（2）适宜的pH值；（3）合适的渗透压；（4）保持无菌状态。
