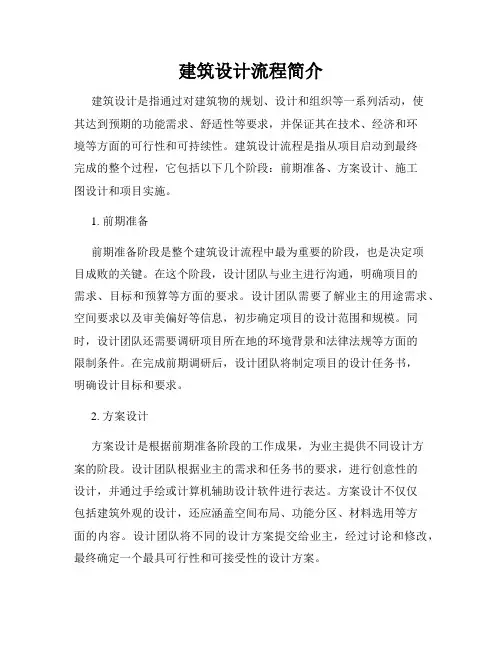

建筑设计流程简介

建筑设计流程简介建筑设计是指通过对建筑物的规划、设计和组织等一系列活动，使其达到预期的功能需求、舒适性等要求，并保证其在技术、经济和环境等方面的可行性和可持续性。

建筑设计流程是指从项目启动到最终完成的整个过程，它包括以下几个阶段：前期准备、方案设计、施工图设计和项目实施。

1. 前期准备前期准备阶段是整个建筑设计流程中最为重要的阶段，也是决定项目成败的关键。

在这个阶段，设计团队与业主进行沟通，明确项目的需求、目标和预算等方面的要求。

设计团队需要了解业主的用途需求、空间要求以及审美偏好等信息，初步确定项目的设计范围和规模。

同时，设计团队还需要调研项目所在地的环境背景和法律法规等方面的限制条件。

在完成前期调研后，设计团队将制定项目的设计任务书，明确设计目标和要求。

2. 方案设计方案设计是根据前期准备阶段的工作成果，为业主提供不同设计方案的阶段。

设计团队根据业主的需求和任务书的要求，进行创意性的设计，并通过手绘或计算机辅助设计软件进行表达。

方案设计不仅仅包括建筑外观的设计，还应涵盖空间布局、功能分区、材料选用等方面的内容。

设计团队将不同的设计方案提交给业主，经过讨论和修改，最终确定一个最具可行性和可接受性的设计方案。

3. 施工图设计施工图设计阶段是在方案设计的基础上，对设计方案进行详细、精确的图纸绘制的阶段。

在这个阶段，设计具体要求还包括构造设计、设备设计、暖通设计、电气设计等，将设计方案中的概念转化为设计细节。

设计团队需要进行细致的工作，包括各种功能区域的详细规划、材料选择、结构设计和工程量的计算等。

同时，设计团队还需要考虑建筑施工中的可行性和可操作性，确保施工图的准确性和完整性。

4. 项目实施项目实施阶段是建筑设计流程的最后一个阶段，也是建筑物真正开始建设的阶段。

在这个阶段，设计团队与业主需要与施工方、监理方等各方进行密切的协调合作。

设计团队需要提供技术支持和解决方案，确保施工按照设计图纸的要求进行。

施工图出图流程

施工图出图流程一、引言施工图是建筑工程中至关重要的一环，它为施工者提供了明确的建造指引，同时也为工程的质量、进度和成本提供了有效的控制手段。

了解和掌握施工图的出图流程，对于提高设计效率、优化设计方案以及协调各方资源都具有重要的意义。

二、施工图出图流程概述施工图出图流程一般包括以下步骤：设计准备、方案设计、施工图设计、校对审查和出图。

每个步骤都有其特定的工作内容和要求。

1、设计准备：这是出图的最初阶段，主要工作包括收集相关资料，如项目任务书、地质勘察报告、使用功能要求等，并对项目进行初步分析和评估。

2、方案设计：根据前期准备工作，提出包含建筑、结构、水、电、暖等多个专业的初步方案，并对其进行整体规划和布局。

3、施工图设计：在方案设计的基础上，各专业进行详细设计，包括建筑平面图、结构图、管线布置图等。

4、校对审查：在设计完成后，进行内部校对和审查，以确保设计的正确性和合理性。

5、出图：经过校对审查后，进行正式的图纸输出，包括蓝图、电子版等。

三、施工图出图过程中的关键点1、充分的前期准备工作：对项目的理解越深入，设计时就越能把握住重点，从而避免后期出现重大设计变更。

2、良好的沟通和协作：各专业之间的密切配合，能够确保施工图的完整性和一致性。

3、严格的校对审查制度：通过严格的校对和审查，能够确保施工图的准确性和安全性。

4、图纸的标准化和规范化：统一的图纸风格和规范，能够提高图纸的可读性和易用性。

四、结语施工图出图流程虽然复杂，但只要掌握了其中的关键点，就能够做到高效、准确地进行设计。

对于设计师来说，不仅要具备扎实的专业知识和技能，还需要有出色的团队协作能力、严谨的工作态度和高度的责任心。

只有这样，才能输出高质量的施工图，为建筑工程的质量和进度提供有力的保障。

施工图审图流程是指对施工图纸进行审查、评估、修改和批准的过程，以确保施工图纸符合相关法规和标准，具有可行性和经济性，同时保证施工质量和安全。

本文将详细介绍施工图审图流程的各个环节，包括准备工作、初步审查、详细审查和批准等。

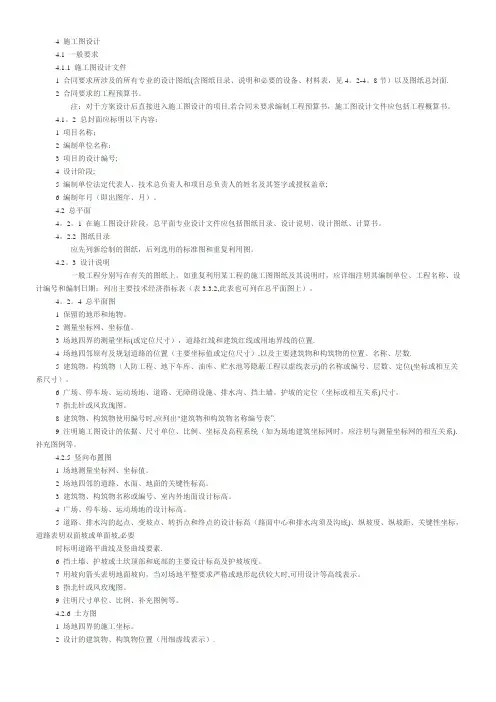

施工图设计流程

4 施工图设计4.1 一般要求4.1.1 施工图设计文件1 合同要求所涉及的所有专业的设计图纸(含图纸目录、说明和必要的设备、材料表，见4。

2-4。

8节）以及图纸总封面.2 合同要求的工程预算书。

注：对于方案设计后直接进入施工图设计的项目,若合同未要求编制工程预算书，施工图设计文件应包括工程概算书。

4.1。

2 总封面应标明以下内容：1 项目名称；2 编制单位名称；3 项目的设计编号;4 设计阶段;5 编制单位法定代表人、技术总负责人和项目总负责人的姓名及其签字或授权盖章;6 编制年月（即出图年、月）。

4.2 总平面4。

2。

1 在施工图设计阶段，总平面专业设计文件应包括图纸目录、设计说明、设计图纸、计算书。

4。

2.2 图纸目录应先列新绘制的图纸，后列选用的标准图和重复利用图。

4.2。

3 设计说明一般工程分别写在有关的图纸上。

如重复利用某工程的施工图图纸及其说明时，应详细注明其编制单位、工程名称、设计编号和编制日期；列出主要技术经济指标表（表3.3.2,此表也可列在总平面图上）。

4。

2。

4 总平面图1 保留的地形和地物。

2 测量坐标网、坐标值。

3 场地四界的测量坐标(或定位尺寸），道路红线和建筑红线或用地界线的位置.4 场地四邻原有及规划道路的位置（主要坐标值或定位尺寸）,以及主要建筑物和构筑物的位置、名称、层数.5 建筑物。

构筑物（人防工程、地下车库、油库、贮水池等隐蔽工程以虚线表示)的名称或编号、层数、定位(坐标或相互关系尺寸）。

6 广场、停车场、运动场地、道路、无障碍设施、排水沟、挡土墙。

护坡的定位（坐标或相互关系)尺寸。

7 指北针或风玫瑰图。

8 建筑物、构筑物使用编号时,应列出"建筑物和构筑物名称编号表”.9 注明施工图设计的依据、尺寸单位、比例、坐标及高程系统（如为场地建筑坐标网时，应注明与测量坐标网的相互关系).补充图例等。

4.2.5 竖向布置图1 场地测量坐标网、坐标值。

2 场地四邻的道路、水面、地面的关键性标高。

建筑施工图设计步骤

标注尺寸和文字说明
在剖面图中标注各部分的尺寸，以便施工时定位和测量；同时添加必要的文字说明，如材料、做法等。
04
施工图审核
审核施工图的完整性
总结词
确保图纸内容完整，无遗漏
详细描述
检查施工图纸是否包含了所有必需的元素，如平面图、立面图、剖面图、节点详图等，确保没有遗漏任何重要的设计信息。
审核施工图的规范性
确定建筑结构形式
选择结构体系
根据建筑规模、功能和地质条件等因素，选择合适的结构体系，如框架结构、剪力墙结构、钢结
构等。
确定结构布置
根据建筑平面图和立面图，合理布置结构构件的位置和形式，以满足建筑造型和使用功能的要求。
分析结构受力
通过计算和分析，确保所选结构体系能够承受各种可能的荷载和应力，以保证建筑的安全性和稳定性。
05
设计交底与施工配合
与施工单位进行设计交底
确定施工图设计意图
确保施工单位充分理解设计意图，明确施工要求和标准。
解答施工疑问
解答施工单位在施工前对设计图纸的疑问，确保施工顺利进行。
交底会议记录
整理和记录设计交底会议的内容，形成书面文件，作为施工依据。
配合施工过程中的设计调整
01
02
03
现场勘查
02
方案深化设计
确定建筑功能布局
1 2 3
确定建筑的使用功能和规模
根据项目要求和规划条件，明确建筑的主要功能、辅助功能以及各自所需的面积和空间。
划分功能分区
根据功能需求，将建筑划分为不同的区域，如公共区域、办公区域、居住区域等，并确定各区域之间的相对位置。
确定流线组织
根据功能需求和人流量，规划合理的流线组织，包括人员流线和货物流线，以确保各功能区域之间的顺畅联系。

建筑工程设计工作流程

设计变更和处理
设计变更的分类：重大变更、一般变更和零星变更设计变更的处理流程：提出变更申请、审批和实施设计变更的原因：设计缺陷、施工条件变化、业主需求变化等设计变更对施工进度和成本的影响及应对措施
施工进度和质量控制
施工进度计划：根据工程量和工期要求，制定详细的施工进度计划，确保工程按时完成。
初步设计阶段
现场勘查和调查分析
现场勘查和调查分析：对项目现场进行实地勘察和调查，了解场地条件、环境因素和限制条件，为后续设计提供基础数据和依据。
编制初步设计任务书：根据项目要求和现场调查结果，编制初步设计任务书，明确设计目标和要求，作为初步设计的指导性文件。
方案设计：根据初步设计任务书的要求，开展方案设计工作，包括总体布局、建筑风格、结构形式、设备配置等方面的初步设计，形成方案设计文件。
施工配合阶段
现场施工配合和监督
现场施工配合：与施工方保持密切沟通，确保施工进度和质量符合设计要求
现场监督：对施工现场进行监督，确保施工符合规范和设计要求，及时发现并解决问题
协调处理：协调解决施工过程中出现的问题和矛盾，确保施工顺利进行
记录与报告：记录施工现场的情况和问题，及时向相关人员报告，为后续工作提供依据
分享给其他项目成员，促进经验交流与分享
为公司积累经验，提高整体水平
感谢您的耐心观看
汇报人：
ቤተ መጻሕፍቲ ባይዱ
施工图设计内容：详细介绍施工图设计阶段需要完成的设计内容，包括建筑、结构、给排水、电气等各个专业的设计。
施工图设计流程：阐述施工图设计阶段的流程，包括初步设计、方案设计、施工图设计等各个阶段的具体工作内容。
施工图编制要求：明确施工图编制的要求，包括图纸的规范性、准确性、完整性等方面的要求。

建筑工程施工图设计

建筑工程施工图设
02
计的内容
建筑方案设计
总结词
建筑方案设计是整个建筑工程施工图设计的核心，它决定了建筑物的外观、功能和整体布局。
详细描述
建筑方案设计包括建筑物的总体规划、平面布局、立面造型、空间利用等方面的设计，旨在满足业主的使用需求和审美要求。
建筑结构设计
总结词
建筑结构设计是施工图设计中至关重要的环节，它涉及到建筑物的安全性和稳定性。
建筑工程施工图设
03
计的规范与标准
国家相关法律法规
要点一
《中华人民共和国建筑法》
规定了建筑活动的基本法律要求，包括建筑工程的规划、建设、施工等环节。
要点二
《建设工程质量管理条例》
详细规定了建筑工程质量管理的各项要求，包括施工图设计的质量要求。
行业标准与规范
《建筑工程设计文件编制深度规定》
内容
包括图纸说明、特殊节点详图、施工难点及注意事项等，需由设计单位向施工单位全面介绍。
设计变更的处理原则与方法
原则
确保设计变更符合国家法律法规、满足使用功能和安全性能，同时兼顾经济合理。
方法
提出变更申请、审查变更必要性、确定变更方案、完善施工图并备案。
设计配合的实践案例
案例一
某住宅楼项目，因施工过程中发现原设计存在安全隐患，设计单位及时调整结构方案，确保了施工安全和质量。
和建筑全生命周期管理。
SketchUp
易学易用的三维建模软件，适用于概念设计和可视化表现。
Archicad
提供全面的建筑设计和文档制作功能，支持BIM工作流程。
设计软件的使用技巧与经验分享
熟练掌握快捷键
使用快捷键可以提高绘图效率，如AutoCAD的常用快捷键包括“L”画直线、“C”画圆等。

施工图设计流程

施工图设计控制流程
一、工程设计谋划
1.接受设计任务委托、订立合同
2.拟定项目组人员
3.拟定设计计划、和评审、确认、验证活动
4.安排与业主沟通和协调，明确设计接口条件
二、工程设计输入
1.发包人提供基础资料，涉及水文气象资料、地质勘察报告
2.经审批的前一阶段设计文献，如项目建议书、可研报告、环评报告、安全卫生评价报告、规划文献、方案确认文献等
3.主管部门的审批文献，涉及规划批件、消防批件、卫生批件等
4.工程设计合同
三、工程设计方案论证
1.对初步设计方案调节、深化。

由项目组及总师办对对设计方案的技术可行性进行论
证评审
2.方案评审通过后，各专业负责人组织本专业方案审定
四、工程设计技术接口协调
1.外部接口：设计负责人与业主、施工、监理等单位联系，对外联系或商定的有关信息应形成文献，且有负责人订立。

2.内部接口：各专业互提设计条件，并在校审和会签中予以验证
五、工程设计输出
1.满足设计输入规定
2.为设备采购、施工安装提供适宜信息
3.对影响安全和正常使用的产品特性做出规定
六、工程设计评审
在适宜的设计阶段，对阶段性成果进行系统检查，以评价设计成果满足需求的程度，识别存在的问题并提出必要的解决方法
七、工程设计验证
1.在设计出图前，实施设计验证，重要办法是各级校审（自校、校对、审核、审定）及专业会审会签，对超高层、大跨度、特殊构造等难度较大的设计，还应根据需要，采用更换办法进行工程计算、比较成果
2.各专业应在审核迈进行专业间会审
八、工程设计成果交付。

施工图设计管理流程

5.3.选择施工图设计承包商
工程技术中心（设计）、成本管理中心等部门负责施工图设计承包商的选择，具体操作按照《设计承包商选择管理流程》的要求执行。
5.4.施工图设计
5.4.1.工程技术中心（设计）根据《施工图设计任务书》，提供相关设计信息，配合设计单位完成施工图设计工作并提交整套设计图纸和资料。
5.4.2.工程技术中心（设计）在设计过程中与设计单位进行沟通交流，传递设计信息，并组织设计单位与各专业设计单位沟通，督促设计单位按计划完成施工图设计任务。
4.职责
4.1.工程技术中心（设计）
4.1.1.负责设计基础资料的收集与设计任务书的编制；
4.1.2.组织对施工图设计承包商的选择，并负责设计交流沟通；
4.1.3.负责组织施工图设计任务书和设计成果的评审。
4.2.工程技术部（报批报建）
4.2.1.负责设计过程中征询、反馈政府主管部门意见。
4.3.成本管理中心
5.4.3.在设计过程中，工程技术部（报批报建）负责征询和传递政府相关主管部门意见。
5.4.4.施工图审核
5.4.4.1.工程技术中心（设计）组织部门内部各专业工程师对施工图进行图纸初审，对发现的问题反馈、督促设计单位进行修改。
5.4.4.2.施工图初审完成后工程技术中心（设计）组织相关部门进行设计评审（参与部门，详见《责权手册》－5.4.2a）。
施工图设计管理流程
（B/1版）
编制
日期
审核
日期
批准
日期
修订记录
日期
修订状态
修改内容
修改人
审核人
批准人
1.目的
规范项目施工图设计的操作流程，加强对此阶段各环节的监控，以达到确保设计质量、进度和控制成本的目的。

方案设计、初步设计、施工图设计流程

方案设计、初步设计、施工图设计流程方案设计、初步设计、施工图设计方案设计2.1 一般要求2.1。

1 方案设计文件1 设计说明书,包括各专业设计说明以及投资估算等内容;2 总平面图以及建筑设计图纸3 设计委托或设计合同中规定的透视图、鸟瞰图、模型等。

2。

1.2 方案设计文件的编排顺序1 封面:写明项目名称、编制单位、编制年月;  2 扉页:写明编制单位法定代表人、技术总负责人、项目总负责人的姓名，并经上述人员签署或授权盖章；3 设计文件目录;4 设计说明书;5 设计图纸。

注：投标方案按标书要求密封或隐盖编制单位和扉页。

2。

2 设计说明书2。

2.1 设计依据、设计要求及主要技术经济指标1 列出与工程设计有关的依据性文件的名称和文号，如选址及环境评价报告、地形图，项目的可行性研究报告，政府有关主管部门对立项报告的批文、设计任务书或协议书等.2 设计所采用的主要法规和标准。

3 设计基础资料，如气象、地形地貌、水文地质、地震、区域位置等.4 简述建设方和政府有关主管部门对项目设计的要求,如对总平面布置、建筑立面造型等。

当城市规划对建筑高度有限制时,应说明建筑、构筑物的控制高度（包括最高和最低高度限值）。

5 委托设计的内容和范围，包括功能项目和设备设施的配套情况。

6 工程规模（如总建筑面积、总投资、容纳人数等）和设计标准(包括工程等级、结构的设计使用年限、耐火等级、装修标准等)。

7 列出主要技术经济指标，如总用地面积、总建筑面积及各分项建筑面积（还要分别列出地上部分和地下部分建筑面积）、建筑基底总面积、绿地总面积、容积率、建筑密度、绿地率、停车泊位数(分室内、外和地上、地下)，以及主要建筑或核心建筑的层数、层高和总高度等项指标.根据不同的建筑功。

还应表述能反映工程规模的主要技术经济指标，如住宅的套型、套数及每套的建筑面积、使用面积，旅馆建筑中的客房数和床位数，医院建筑中的门诊人次和病床数等指标。

设计院施工图设计流程

设计院施工图设计流程设计院施工图设计流程：从规划到出图的完整过程一、背景介绍设计院作为建筑领域的中坚力量，承担着为城市建设提供优质设计服务的使命。

在 design-build 过程中，施工图设计是至关重要的环节，它为项目的实施提供了详尽的指导。

本文将详细介绍设计院施工图设计的流程。

二、施工图设计流程概述设计院的施工图设计流程通常包括以下几个阶段：规划设计方案、绘制施工图、审查施工图、修改完善施工图以及出图。

每个阶段都是必不可少的，确保最终的设计成果符合项目要求。

三、具体步骤1、规划设计方案：在规划设计方案阶段，设计院将根据项目需求进行方案设计，确定建筑物的布局、空间需求、材料选用等。

2、绘制施工图：在绘制施工图阶段，设计院将根据规划设计方案进行深化设计，绘制出详细的施工图纸。

这一阶段需要考虑空间布局、细节处理、标高、比例尺等因素。

3、审查施工图：审查施工图是确保设计符合国家法律法规和建筑设计标准的关键步骤。

在这一阶段，设计院将对施工图纸进行内部审核，查找潜在的问题并进行修正。

4、修改完善施工图：在审查完成后，设计院将对施工图进行修改和完善，以确保图纸的准确性和完整性。

这个阶段可能需要进行多次修订，以确保设计满足项目需求。

5、出图：最后，设计院将确认设计图纸的质量和格式，并编写目录和总结等。

最终的施工图纸将提交给施工单位，作为项目建设的依据。

四、总结本文详细介绍了设计院施工图设计的流程，包括规划设计方案、绘制施工图、审查施工图、修改完善施工图以及出图等阶段。

这个过程需要设计院的专业技术和严谨态度，以确保最终的设计成果符合项目需求，为城市建设提供优质的设计服务。

施工图设计流程施工图设计流程是确保建筑设计得以实现的关键环节。

在这个流程中，设计师们将概念设计转化为具体的实施方案，从而满足建筑的使用要求并确保其安全性。

下面我们将详细介绍施工图设计流程的各个阶段。

一、方案设计阶段在方案设计阶段，设计师们主要进行的是对建筑项目的整体规划和概念设计。

施工图阶段设计流程

进行检查。管道综合后，如果预留洞位置和尺寸发生变化，各专业应立即书面通知结构专业。
• 主要工作内容： • (1)验证与核对房间名称和使用功能。 • (2)验证与核对防火分区。 • (3)对主要管道进行综合与协调，以保证不给施工图设计留下后患。 • (4)验证与核对各专业所提的资料和配合工程中的协商内容是否在相关
• 总图部分： • (1)含规划用地坐标在内的各建筑单体轴线或外墙的定位图； • (2)各单体建筑±0．000标高与绝对标高的关系； • (3)红线内已有建筑、构筑物、道路、绿化等的布置情况及其名称； • (4)市政管线的走向及平面布置； • (5)其他可能影响本项目设计的资料，如：排洪沟、保留市政管线等等；
专业楼号项目名称
设计阶段
•
提资料方校审签署
受资料方校审签署
设计
日期
校对
日期
日期：
项目负责
日期
注：1. 说明栏填写本次所提示资料的范围，要点及所附表格、图纸名称、张数。
2. 受资料方对所接受资料时的完整性、深度、可行性、进行评审，确认符合要求。
3.各个专业如果对已经提出的资料需要修改，应在第一时间以书面形式及时、主动的通知相关专业。
各专业配合提资料的总体原则
• 建筑先行，各专业密切配合 • 如果所提资料不符合要求，接收资料的专
业应及时向项目负责提出，项目负责应责令提出资料的专业进行修改和完善并记录在案。
• 如果由此导致对设计出图时间的影响，由
提资料的专业承担相应的责任。
设计编号：
互提资料单（表一）
年月日
由专业提给业主名称说明：
，位置，荷载，净高，楼板的垫层厚度等准确数据提给建筑及结构专业。
第三阶段：第二版作业图

建筑设计流程

建筑设计流程建筑设计是一项复杂而具有挑战性的任务，需要经过一系列流程来完成。

本文将介绍建筑设计的主要流程，包括项目准备、概念设计、方案设计、施工图设计和施工阶段。

一、项目准备阶段项目准备是建筑设计的起点，它包括以下步骤：1. 需求分析：与客户充分沟通，了解建筑项目的具体需求，包括功能、空间布局、容量要求等。

2. 建筑基址研究：对建筑地点进行调查研究，包括土地环境、规划要求、交通等因素的评估。

3. 可行性分析：评估建筑项目的可行性，包括经济、技术和社会环境等方面的分析。

4. 竞争对手分析：研究类似项目的竞争对手，了解市场需求和差异化设计的潜在机会。

二、概念设计阶段概念设计是建筑设计的创造性阶段，它包括以下步骤：1. 理念确定：根据需求分析和项目准备阶段的研究结果，确定建筑设计的主要理念和目标。

2. 建筑外观设计：制作建筑外观草图或模型，探索不同的形态和风格，并与客户进行反馈和讨论。

3. 空间布局设计：设计建筑内部空间的布局，考虑功能分区、流线、通风采光等因素。

4. 选材和色彩设计：选择合适的建筑材料，并确定适宜的色彩方案，以实现设计理念和预期效果。

三、方案设计阶段方案设计是概念设计的具体化和细化，它包括以下步骤：1. 平面布置设计：制作平面图，确定主要功能区域和空间布局，并与其他设计师进行协调和整合。

2. 立面和剖面设计：设计建筑的立面和剖面，考虑建筑外观、比例、材料和构造等因素。

3. 结构设计：与结构工程师合作，设计建筑的结构系统，确保其承重能力和安全性。

4. 系统设计：包括给排水系统、电气系统、暖通空调系统等的设计，以满足功能需求和节能要求。

四、施工图设计阶段施工图设计是将方案设计转化为可供施工的图纸和文件，它包括以下步骤：1. 施工图绘制：根据方案设计的要求，制作平面图、立面图、剖面图等各种施工图。

2. 材料清单编制：编制详细的材料清单，包括建筑材料、设备和人工等方面的信息。

3. 技术规范配合：与工程师和施工单位进行合作，协调技术规范的要求和施工图的设计。

工程设计程序及步骤

工程设计程序及步骤工程设计是指根据客户需求和技术要求，编制工程的设计方案和施工图，并进行设计计算、定型设计和文件编制的过程。

下面我将详细介绍工程设计的程序及步骤。

一、准备阶段1.收集资料：了解客户需求和技术要求，收集项目的背景资料、地形地貌资料、相关规范标准、材料手册等。

2.实地勘查：前往工程现场进行实地考察，了解地形地貌、土壤情况、水文地质等，以便进行后续设计。

3.分析评估：根据收集到的资料和勘查结果，对工程的可行性、可持续性以及经济性进行分析和评估。

二、概念设计阶段1.制定概念方案：根据项目要求，提出不同的设计方案，并进行评估比较，选择出最合适的方案。

2.进行初步设计：在选定的概念方案基础上，进行初步设计，包括建筑、结构、给排水、电气、暖通、消防等设计。

三、初步设计阶段1.编制初步施工图：根据初步设计方案，编制初步施工图，包括平面图、立面图、剖面图等。

2.进行结构计算：对建筑结构进行计算，设计主体结构的平面布置和布置，确定各构件的尺寸、所用材料及型号，绘制结构施工图。

3.完善细部设计：对建筑的各个部分进行细节设计，如门窗、楼梯、管道等。

四、施工图设计阶段1.绘制施工图：根据初步设计和细部设计，编制施工总平面图、工程布置图、管道布置图等。

2.完善详图设计：在施工图上进行各个构件和分部的详细设计，包括尺寸、材料、工艺要求等。

3.编制施工工艺：根据施工图和设计要求，编制详细施工工艺和施工工序，包括施工方法、施工顺序、施工工具等。

五、审核评审阶段1.内部评审：由设计团队成员对设计方案和施工图进行内部评审，发现问题并加以改进。

2.客户评审：将设计方案和施工图交给客户和监理单位进行评审，收集意见和建议，并作出相应调整。

3.相关部门评审：将设计方案和施工图提交给相关管理部门进行评审，获得相关批准和许可。

六、文件编制阶段1.编制设计说明：根据设计方案和施工图，编制工程设计说明书，包括工程概况、设计依据、技术经济指标、设计计算、主要设备材料、施工要求等。

建筑图纸设计3个阶段顺序、内容及作用

项目图纸设计3个阶段的顺序、内容及作用
1、项目图纸设计分3个阶段：初步图纸设计阶段、技术图纸设计阶段、施工图纸设计阶段；2技术图纸设计施工图纸设计；
3、项目图纸设计的主要内容和作用：
3.1、初步图纸设计是一个初步设计构想，粗略的大体图样，可行性有待评审；是定稿之前对方案图纸的总称；初步图纸设计阶段编制的是投资概算；
3.2、技术图纸设计是在初步设计图基础上研究修改使之具有可操作性，用数据说话；是在以得到批准的初步设计而编制的更精准、更完备、更具体的文件和图纸；
主要包括建筑的平面图、立面图、剖面图；整体建筑使用功能、分体建筑或局部使用功能的规划；主要设备、设施的位置分布等；
确定了层高、装饰装修效果、开间及进深尺寸，为施工图纸设计提供了能够计算结构设计的资料、装饰装修设计的方向；
技术图纸设计的作用：确定初步设计中所采取的工艺过程、建筑物和构筑物、校正设备的选择及其数量的误差、确定建设规模和技术经济指标，并作出修正概算的文件和图纸。

3.3、施工图是能够指导项目完成人采取各种施工方法来实现设计目标的依据；完成时间是在初步设计、技术设计确定之后；施工图设计阶段编制的是施工图预算。

工程施工图设计应形成所有专业的设计图纸：含图纸目录，说明和必要的设备、材料表，并按照要求编制工程预算书。

施工图设计文件，应满足设备材料采购，非标准设备制作和施工的需要。

建筑工程中的建筑设计流程和步骤

建筑工程中的建筑设计流程和步骤在建筑工程中，建筑设计是非常重要的环节。

通过合理的设计流程和步骤，可以确保建筑物的安全性、美观性和功能性，在满足使用需求的同时，保证施工的高效与顺利。

本文将介绍建筑工程中的建筑设计流程和步骤。

一、前期准备阶段前期准备阶段是建筑设计的起点，包括以下几个主要步骤：1. 项目需求分析：设计师与业主充分沟通，了解业主的需求和要求，包括建筑物的功能、用途、面积等。

2. 现场勘测：设计师对选定的建筑用地进行现场勘测，了解地形地貌、周边环境和地质条件等，为后续设计提供准确的数据。

3. 技术难题研究：对于一些特殊的建筑项目，设计师需要进行技术难题的研究，如特殊材料的应用、结构性能分析等。

二、设计方案阶段设计方案阶段是建筑设计的核心阶段，包括以下几个主要步骤：1. 方案策划：设计师基于项目需求和前期调研结果，制定合理的设计策划，包括总体布局、功能划分、空间分配等。

2. 初步设计：设计师根据方案策划，进行建筑物的初步设计，包括平面布置、立面设计、空间形态等。

3. 深化设计：在初步设计的基础上，设计师进行深化设计，包括详细的构造设计、材料选型、标准规范的应用等。

4. 技术经济指标：设计师对设计方案进行技术经济指标的评估，包括工期、造价、能耗等，以确保设计方案的可行性和经济性。

三、施工图设计阶段施工图设计阶段是建筑设计的落地阶段，包括以下几个主要步骤：1. 建筑详细设计：在设计方案的基础上，设计师进行建筑的详细设计，包括分部分项工程设计、施工工艺设计等。

2. 水电暖通设计：设计师进行水电暖通工程的设计，包括给水排水系统、电气系统、空调系统等。

3. 结构设计：设计师进行建筑的结构设计，包括荷载计算、结构优化、节点设计等。

四、施工阶段施工阶段是根据施工图设计进行实际建造的阶段，包括以下几个主要步骤：1. 招投标：业主根据施工图设计，进行招投标环节，选择优秀的施工单位进行施工。

2. 施工过程：施工单位按照施工图设计进行具体的施工工作，包括土建施工、安装施工等。

掌握建筑设计技术的施工图设计流程

掌握建筑设计技术的施工图设计流程建筑设计技术是一个涉及多个环节的复杂过程，其中施工图设计是其中一个重要环节。

施工图设计是建筑师将创意和构思转化为具体的施工细节的过程，它不仅需要建筑师具备扎实的技术知识和设计能力，还需要密切与工程师、施工人员等相关人员进行紧密的合作。

下面，我将为您详细介绍建筑设计技术的施工图设计流程。

第一步：需求分析和概念设计在开始施工图设计之前，建筑师首先需要与业主充分沟通，了解项目的需求和期望。

随后，建筑师会根据需求和基地条件进行概念设计，确定建筑的整体造型、布局和风格。

第二步：规划设计在规划设计阶段，建筑师会将概念设计转化为具体的平面布置。

这包括确定建筑的功能分区、空间关系以及交通组织等。

第三步：立面设计立面设计是建筑设计中的一个重要环节，它关乎建筑的外观形象和与外部环境的融合。

在立面设计中，建筑师会根据建筑的功能和预算要求，设计出具有艺术性和实用性的外墙。

第四步：结构设计结构设计是建筑设计的核心之一，它需要结构工程师与建筑师紧密合作。

在结构设计中，结构工程师会根据建筑的功能和荷载要求，确定建筑的结构系统和构件，保证其在使用寿命内的安全可靠。

第五步：细部设计细部设计包括建筑的各项细节，如墙体连接、窗户尺寸和位置、水电管道布置等。

这些细节在施工过程中是非常重要的，设计师需要确保它们的合理性和可施工性。

第六步：材料选择和成本控制在施工图设计中，建筑师需要根据预算和建筑的需求选择合适的建筑材料，并与相关供应商进行沟通和交流。

在材料选择的过程中，建筑师还需要考虑可持续性和环保因素。

第七步：技术交流和施工图制作完成上述设计后，建筑师会与施工团队进行技术交流，确保设计意图的准确传达。

然后，建筑师会使用计算机辅助设计软件制作施工图纸，包括平面图、立面图、剖面图、细部图等，以便施工人员按照图纸进行实际施工。

第八步：审查和修改最后，施工图设计需要经过相关部门的审查和修改。

这包括建筑设计院、城市规划部门等的审查，以确保设计符合规范和法律的要求。

建筑工程施工图设计流程

技术专用章审批单
N20
施工图电子版归档
正式施工图盖“施工图专用章、注册章”等
项目经理
专业负责人
项目管理部
技术与质量管理部
晒图、盖章审批表
N21
正式施工图出图后一个月内
《工程文件归档目录》中图纸会审记录之前的内容
工程主持人
技术与质量管理部
图纸文件归档内容表
设计成果及工程文件归档记录
根据各方意见出具设计变更
盖“设计变更会签章”
专业负责人
技术与质量管理部
设计变更通知单
N22
竣工验收后
图审会审记录
设计变更通知单
工程洽商记录
竣工验收文件
项目经理
工程主持人
技术与质量管理部
工程文件归档目录
设计成果及工程文件归档记录
项目部
专业提资签收单
N12
专业负责人
项目部
专业提资签收单
N13
t4(28d)
专业负责人
项目部
专业提资签收单
N14
t5（30d）
专业负责人
项目部
N15
专业负责人
项目部
专业对图会审记录单
专业负责人
项目部
N16
N16.3
N16.2
N16.1
专业负责人
专业分院
设计文件验证记录单
专业负责人
项目部
各专业完成图纸设计签字
项目部
踏勘记录
N5
各专业设计输入评审提纲及建筑方案图。建筑专业依此进行平面及层高调整。
专业负责人
专业分院
结构、机电专业设计输入评审记录
N6
审议各专业大需求是否得到落实。
工程主持人

施工图设计管理流程

1.目的
规范项目施工图设计的操作流程，加强对此阶段各环节的监控，达到确保设计质量、进度和控制成本的目的。

2.适用范围
适用于公司项目施工图设计阶段的设计管理工作。

3.术语和定义
施工图设计：从扩初设计经政府审批通过到施工图交付现场，并完成施工图技术交底阶段的设计工作。

4.职责
见《流程图》。

5.工作程序
6.支持性文件
6.1.《设计供应商采购管理流程》
6.2.《设计图纸审核与会审作业指引》
7.相关记录
7.1.《扩初、施工图设计任务书》（模板）7.2.《设计任务书评审表》
7.3.《设计交流信息记录表》
7.4.《设计评审表》
7.5.《设计图纸会审记录（一）》7.6.《设计图纸会审记录（二）》。
