安装工程广联达软件安装图解
广联达安装算量软件简单操作步骤
一、导入CAD图1、点一下导航栏的CAD管理2、点CAD草图3、点导入CAD图4、将所需要的CAD图导入。
5、选中需要的拆开的CAD图(拉框选择）,导出选中的CAD图二、识别主要材料表6、点一下导航栏的配电箱柜7、点CAD操作设置-——材料表识别8、左键框选要识别的主要材料，右键确认9、识别设备的名称，规格型号，距地高度，对应构件，对应楼层10、把空行，空列删除，点确认即可三、识别照明灯具，配电箱柜11、标识识别12、图例识别完以后点右键确认13、识别错了怎么办？？————---批量选择（F3）,选择你识别错的构件，右键删除即可。
14、先识别复杂的构件，再识别简单的15、先识别带标识的，再识别不带标识的四、识别管线16、有标识的先识别带标识的—回路标识识别17、没有标识的可以选择回路识别或者直接用选择识别注意:一定要清楚电气专业的识别顺序。
五、桥架18、新建一个工程,导入首层弱电平面图19、点一下导航栏的智控弱电—电缆导管20、再用选择识别-——选中需要识别的桥架选的时候选中，中间那根线进行识别21、识别管线22、设置起点23、汇总计算24、查看工程量25、布置立管六、先识别卫生器具，再识别管道,最后识别阀门法兰26、图例识别卫生器具27、选择识别管道28、图例识别阀门法兰29、选择识别立管30、延伸水平管31、识别管道上面的附件，如阀门，用图例识别32、注意：识别顺序，识别管道附件的时候一定别忘记先识别管道七、通风空调33、先识别风管，在识别通头-—-—识别风管，可以采用自动识别、选择识别34、在识别风管上面的风管部件如:风口-———识别风口的时候先看一下风口里面有没有其他不是该图例的其它东西八、消防35、先识别喷头--—采用图例识别36、在识别管道---有标识的采用标识识别没有标识的时候采用自动识别37、标识识别的时候—点完标识识别，然后把里面有的管道全部新建好,这样可以提高速度.38、很多情况下是没有带标识的，这个时候可以采用自动识别———自动识别也是先一个个新建好5、CAD操作设置—--只显示选中的CAD图元所在的图层(选的时候选中喷头、管道、标识）即可。
安装工程广联达软件安装图解
安装工程广联达上软件安装图解
一、软件安装。

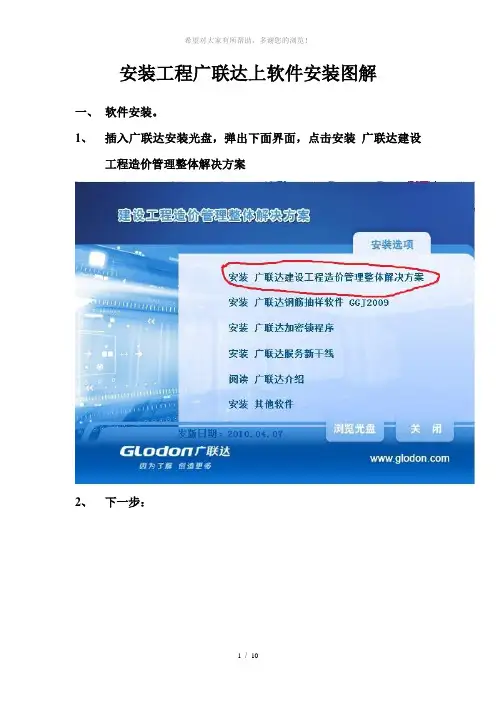

1、插入广联达安装光盘，弹出下面界面，点击安装广联达建设
工程造价管理整体解决方案
2、下一步：
3、选择我同意许可协议所有的条款然后点击下一步：
4、下一步：
5、根据个人习惯选择广联达安装目录，然后点击下一步：
6、根据个人需求选择其他选项安装，然后点击下一步：
7、等待安装：
8、点击完成，广联达主程序安装完成
9.弹回主界面，点击广联达加密锁程序
9、下一步
10、选择我统一许可协议所有的条款然后点击下一步：
11、下一步：
12、下一步：
13、下一步：
14、等待安装：
15、点击完成，加密锁驱动程序安装完成
（注：可编辑下载，若有不当之处，请指正，谢谢!）。
广联达安装算量软件简单操作步骤
一、导入CAD图1、点一下导航栏的CAD管理2、点CAD草图3、点导入CAD图4、将所需要的CAD图导入。
5、选中需要的拆开的CAD图（拉框选择），导出选中的CAD图二、识别主要材料表6、点一下导航栏的配电箱柜7、点CAD操作设置—--材料表识别8、左键框选要识别的主要材料，右键确认9、识别设备的名称，规格型号，距地高度，对应构件，对应楼层10、把空行,空列删除，点确认即可三、识别照明灯具，配电箱柜11、标识识别12、图例识别完以后点右键确认13、识别错了怎么办？?-——----批量选择（F3），选择你识别错的构件,右键删除即可.14、先识别复杂的构件,再识别简单的15、先识别带标识的，再识别不带标识的四、识别管线16、有标识的先识别带标识的-回路标识识别17、没有标识的可以选择回路识别或者直接用选择识别注意：一定要清楚电气专业的识别顺序.五、桥架18、新建一个工程,导入首层弱电平面图19、点一下导航栏的智控弱电—电缆导管20、再用选择识别-—-选中需要识别的桥架选的时候选中,中间那根线进行识别21、识别管线22、设置起点23、汇总计算24、查看工程量25、布置立管六、先识别卫生器具，再识别管道，最后识别阀门法兰26、图例识别卫生器具27、选择识别管道28、图例识别阀门法兰29、选择识别立管30、延伸水平管31、识别管道上面的附件,如阀门，用图例识别32、注意：识别顺序,识别管道附件的时候一定别忘记先识别管道七、通风空调33、先识别风管，在识别通头—---识别风管，可以采用自动识别、选择识别34、在识别风管上面的风管部件如：风口——-—识别风口的时候先看一下风口里面有没有其他不是该图例的其它东西八、消防35、先识别喷头-—-采用图例识别36、在识别管道--—有标识的采用标识识别没有标识的时候采用自动识别37、标识识别的时候—点完标识识别,然后把里面有的管道全部新建好,这样可以提高速度。
38、很多情况下是没有带标识的，这个时候可以采用自动识别——-自动识别也是先一个个新建好5、CAD操作设置——-只显示选中的CAD图元所在的图层（选的时候选中喷头、管道、标识）即可。
广联达软件安装图文教程
广联达软件安装图文教程

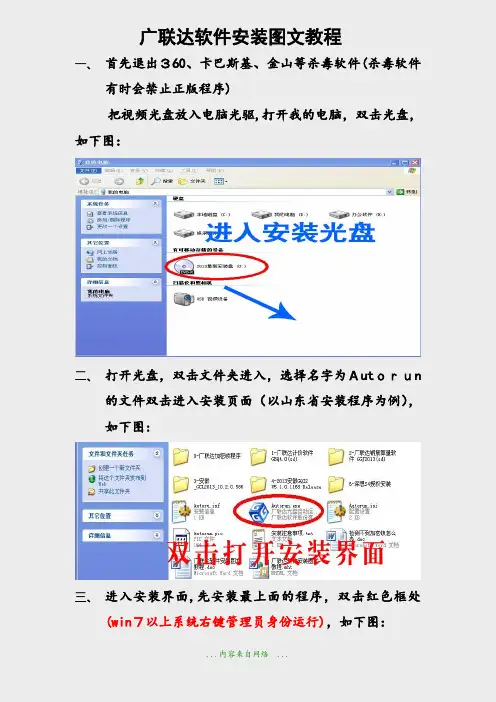

一、首先退出360、卡巴斯基、金山等杀毒软件（杀毒软件有时会
禁止正版程序）
把视频光盘放入电脑光驱，打开我的电脑，双击光盘，如下图：
二、打开光盘，双击文件夹进入，选择名字为Autorun的文件双击
进入安装页面（以山东省安装程序为例），如下图：
三、进入安装界面，先安装最上面的程序，双击红色框处（win7以
上系统右键管理员身份运行），如下图：
四、然后根据界面提示点击右下角的下一步，经过几分钟的时间，
最好点击右下角完成，如下图所示：
五．安装完第一个程序之后，回到最初的安装页面，根据顺序往下依次安装，最后安装加密锁程序，最下方深思授权可以选择性的安装，如下图：
六．顺序 6 深思锁授权安装，特殊语言编写，并不是病毒，报毒不要删除，安装之前退出360和杀毒软件，双击安装完成后提示授权成功之后，安装后可增加稳定性（win7以上系统到文件夹找到授权文件右键管理员身份运行）
七．全部安装完毕，在桌面会出现广联达图标，安装完之后注意检查是否开启授权服务控制程序，如下图：
温馨提示：1、不要下载安装G+
2、不要和其他的盗版加密锁混用，不要使用以前盗版加密锁做过的工程
3、在画图过程中，重命名多备份几个文件
智联软件商城祝所有建筑人，万事如意，马到成功，身体健康！。
广联达软件安装图文教程(精品)
广联达软件安装图文教程
一、首先退出３60、卡巴斯基、金山等杀毒软件(杀毒软件
有时会禁止正版程序)
把视频光盘放入电脑光驱,打开我的电脑，双击光盘，如下图：
二、打开光盘，双击文件夹进入，选择名字为Ａutｏｒｕn
的文件双击进入安装页面（以山东省安装程序为例），如下图:
三、进入安装界面,先安装最上面的程序，双击红色框处
(win７以上系统右键管理员身份运行)，如下图：
四、然后根据界面提示点击右下角的下一步,经过几分钟的
时间，最好点击右下角完成,如下图所示：
五．安装完第一个程序之后，回到最初的安装页面,根据顺序往下依次安装，最后安装加密锁程序，最下方深思授权可以选择性的安装,如下图：
六．顺序 6 深思锁授权安装,特殊语言编写，并不是病毒,报毒不要删除，安装之前退出３60和杀毒软件,双击安装完
成后提示授权成功之后,安装后可增加稳定性（win7以上系统到文件夹找到授权文件右键管理员身份运行)
七．全部安装完毕,在桌面会出现广联达图标，安装完之后注意检查是否开启授权服务控制程序，如下图:
温馨提示:1、不要下载安装G＋
2、不要和其他的盗版加密锁混用,不要使用以前盗版加密锁做过的工程
3、在画图过程中，重命名多备份几个文件
智联软件商城祝所有建筑人,万事如意，马到成功,身体健康!
...内容来自网络 ...。
广联达安装算量课件很全的PPT
手工业务事
手工业务特
软件应用流程
广联达安装算量软件GQI
新建工程
软件界面
绘图界面
软件专业划分依据
• GB50500-2008 建筑工程工程量清单计价规 范
给排水工程
• 软件的重要功能
快速计算设备个数
• 一键点击，所有同规格设备全部生成
自动根据管道直径判断管件直径
• 应用场景：给排水专业中，手工计算阀门 数量时，将不同规格型号的阀门汇总，如 汇总闸阀DN32-3个，DN25－2个，但工程图 上只画各种不同型号的阀门，不同规格是 根据所属的管道统计的，这样手工计算数 个数时需要将这些情况分清楚。容易漏记 ，汇总时漏项。
自动生成通头
自动根据管道直径，判断管件直径 自动增加管件弯头、三通等
自动生成套管
自动根据管道与墙、板相交处，生成套管
辅助绘图功能
• • • • • • • 直线 点加长度 设备连管 扣立管 布置立管 自动延伸水平管 生成通头
其他功能
• • • • • 复制 镜像 延伸 打断 …
专业三
消防专业
• 光标的几种状态
– 绘图状态 选择状态
• 滚轮的几种用法 • 正反拉框的区别 • 蓝色、黑色字体的区别
三、查看工程量
• 查看工程量 • 编辑工程量 • 报表预览
Part.4 案例工程实操
案例工程实际操作
专业划分
给排水 采暖燃气 电气 消防 通风空调 智控弱电
电气专业
需要计算的工程量
电气专业
专 业：消防电
用户案例工程
专 业: 智控弱电
专 业: 给排水、采暖、 燃气
专 业 ： 通 风 空 调
电气工程
培训内容
广联达安装算量课件很全的PPT
风管部件
扣减宽度按规范值进行设定
通风设备的识别
数量
图例识别：CAD线 标识识别：CAD线和文字
通风设备的识别
总结
• 软件应用流程 • 通用功能 • 各专业构件识别作流程相同
导入CAD图
• CAD图管理---CAD草图---导入CAD图 • 分图：导出选中的CAD图形 • 实际尺寸与标注尺寸的比 1：100---1：1 1：50 ---2：1 外线图 1：1000 16.69mm--16690mm
审阅图纸
梳理计算项
分别测量每类 管线的长度
汇总报表
审阅图纸
梳理计算项
分别统计每类 设备的数量
汇总报表
审阅图纸
梳理计算项
分别计算每类 风管的面积
汇总报表
注：1、每类构件业务事理的详细说明请参见备注；
安装算量业务分析
客户业务模式
手工算安装量的业务模式（包括：管线、设备、风管）
拿到图纸 审阅图纸 梳理计算 顺序 二次审阅 图纸
工程量计算规则
• 管道制作、安装 风管制作、安装按不同规格以展开面积计算，不 扣除检查孔、测定孔、送风口、吸风口等所占面 积。 圆管F(m2 )=∏DL 矩形风管F(m2 )=2*(a+b)L L-管道中心线长度 风管长度以施工图中心线长度为准（主管与支管 以中心线交点划分），包括弯头、三通、变径管、 天圆地方等管件的长度，但不包括部件长度。
专 业：消防电
用户案例工程
专 业: 智控弱电
专 业: 给排水、采暖、 燃气
专 业 ： 通 风 空 调
电气工程
培训内容
• • • •
Part.1 Part.2 Part.3 Part.4
广联达安装算量软件操作步骤及识别顺序
广联达安装算量软件操作步骤及识别顺序一、导入CAD图1、点一下导航栏的CAD管理2、点CAD草图3、点导入CAD图4、将所需要的CAD图导入。
5、选中需要的拆开的CAD图（拉框选择），导出选中的CAD图二、识别主要材料表1、点一下导航栏的配电箱柜2、点CAD操作设置---材料表识别3、左键框选要识别的主要材料，右键确认4、识别设备的名称，规格型号，距地高度，对应构件，对应楼层5、把空行，空列删除，点确认即可三、识别照明灯具，配电箱柜1、标识识别2、图例识别完以后点右键确认3、识别错了怎么办？？-------批量选择（F3），选择你识别错的构件，右键删除即可。
4、先识别复杂的构件，再识别简单的5、先识别带标识的，再识别不带标识的四、识别管线1、有标识的先识别带标识的—回路标识识别2、没有标识的可以选择回路识别或者直接用选择识别注意：一定要清楚电气专业的识别顺序。
五、桥架1、新建一个工程，导入首层弱电平面图2、点一下导航栏的智控弱电—电缆导管3、再用选择识别---选中需要识别的桥架选的时候选中，中间那根线进行识别4、识别管线5、设置起点6、汇总计算7、查看工程量8、布置立管六、先识别卫生器具，再识别管道，最后识别阀门法兰1、图例识别卫生器具2、选择识别管道3、图例识别阀门法兰4、选择识别立管5、延伸水平管6、识别管道上面的附件，如阀门，用图例识别7、注意：识别顺序，识别管道附件的时候一定别忘记先识别管道七、通风空调1、先识别风管，在识别通头----识别风管，可以采用自动识别、选择识别2、在识别风管上面的风管部件如：风口----识别风口的时候先看一下风口里面有没有其他不是该图例的其它东西八、消防1、先识别喷头---采用图例识别2、在识别管道---有标识的采用标识识别没有标识的时候采用自动识别3、标识识别的时候—点完标识识别，然后把里面有的管道全部新建好，这样可以提高速度。
4、很多情况下是没有带标识的，这个时候可以采用自动识别---自动识别也是先一个个新建好5、CAD操作设置---只显示选中的CAD图元所在的图层（选的时候选中喷头、管道、标识）即可广联达安装算量识别顺序1、给排水专业识别顺序：卫生器具、设备----管道----阀门法兰、管道附件识别卫生器具：图例识别：点击图例识别—拉框选择要识别的图例—右键确定—新建构件、定义属性—确认识别管道：选择识别：点击选择识别—选择要识别的管线—右键确定—新建构件、定义属性—确认选择识别立管：点击选择识别立管—选择要识别的管线—右键确定—新建构件、定义属性—确认识别阀门法兰：图例识别：点击图例识别—拉框选择要识别的图例—右键确定—新建构件、定义属性—确认2、电气专业识别顺序：配电箱柜----照明灯具、开关插座----电线导管识别配电箱柜：图例识别：点击图例识别—拉框选择要识别的图例—右键确定—新建构件、定义属性—确认识别照明灯具、开关插座：图例识别：点击图例识别—拉框选择要识别的图例—右键确定—新建构件、定义属性—确认标识识别：点击标识识别—拉框选择要识别的图例及标识—右键确定—新建构件、定义属性—确认识别电线导管：回路识别：点击回路识别—选择回路中的一条线—右键联通整条回路—再右键确定—新建构件、定义属性—确认回路标识识别：点击回路标识识别—选择回路中的一条线标注的小斜线及标识—右键联通整条回路—再右键确定—选择相应标识对应的构件—确认3、消防专业识别顺序：喷头----管道----阀门法兰、管道附件识别喷头：图例识别：点击图例识别—拉框选择要识别的图例—右键确定—新建构件、定义属性—确认识别管道：标识识别：点击标识识别—选择要识别的管线及标识—右键确定—选择对应的横管及立管构件—确认自动识别：点击自动识别—选择做为干管识别的CAD线—右键确定—依次添加立管及水平管构件—确认识别阀门法兰：图例识别：点击图例识别—拉框选择要识别的图例—右键确定—新建构件、定义属性—确认4、通风空调专业识别顺序：通风设备----风管及水管----管道附件识别通风设备：图例识别：点击图例识别—拉框选择要识别的图例—右键确定—新建构件、定义属性—确认识别风管：自动识别：点击自动识别—选择风管两侧边线及标识—右键确认识别通头：点击识别通头—选择要生成通头的管道—右键确认识别管道附件：图例识别：点击图例识别—拉框选择要识别的图例—右键确定—新建构件、定义属性—确认5、智控弱电识别同强电电气1、给排水专业识别顺序：卫生器具、设备----管道----阀门法兰、管道附件识别卫生器具：图例识别：点击图例识别—拉框选择要识别的图例—右键确定—新建构件、定义属性—确认识别管道：选择识别：点击选择识别—选择要识别的管线—右键确定—新建构件、定义属性—确认选择识别立管：点击选择识别立管—选择要识别的管线—右键确定—新建构件、定义属性—确认识别阀门法兰：图例识别：点击图例识别—拉框选择要识别的图例—右键确定—新建构件、定义属性—确认2、电气专业识别顺序：配电箱柜----照明灯具、开关插座----电线导管识别配电箱柜：图例识别：点击图例识别—拉框选择要识别的图例—右键确定—新建构件、定义属性—确认识别照明灯具、开关插座：图例识别：点击图例识别—拉框选择要识别的图例—右键确定—新建构件、定义属性—确认标识识别：点击标识识别—拉框选择要识别的图例及标识—右键确定—新建构件、定义属性—确认识别电线导管：回路识别：点击回路识别—选择回路中的一条线—右键联通整条回路—再右键确定—新建构件、定义属性—确认回路标识识别：点击回路标识识别—选择回路中的一条线标注的小斜线及标识—右键联通整条回路—再右键确定—选择相应标识对应的构件—确认3、消防专业识别顺序：喷头----管道----阀门法兰、管道附件识别喷头：图例识别：点击图例识别—拉框选择要识别的图例—右键确定—新建构件、定义属性—确认识别管道：标识识别：点击标识识别—选择要识别的管线及标识—右键确定—选择对应的横管及立管构件—确认自动识别：点击自动识别—选择做为干管识别的CAD线—右键确定—依次添加立管及水平管构件—确认识别阀门法兰：图例识别：点击图例识别—拉框选择要识别的图例—右键确定—新建构件、定义属性—确认4、通风空调专业识别顺序：通风设备----风管及水管----管道附件识别通风设备：图例识别：点击图例识别—拉框选择要识别的图例—右键确定—新建构件、定义属性—确认识别风管：自动识别：点击自动识别—选择风管两侧边线及标识—右键确认识别通头：点击识别通头—选择要生成通头的管道—右键确认识别管道附件：图例识别：点击图例识别—拉框选择要识别的图例—右键确定—新建构件、定义属性—确认5、智控弱电识别同强电电气。
广联达安装算量GQI图解教程
19.01.2021
广联达安装算量GQI图解教程
27
4.1.2长度识别（多回路）
所有回路选择完毕后，再次右键确认，弹出回路信息窗口，新建构件类别或者选取 原有构件名称，补充构件名称，管径，规格型号等信息，点击确定，则此配电箱下 所有回路都被选中。
19.01.2021
广联达安装算量GQI图解教程
28
19.01.2021
广联达安装算量GQI图解教程
3
1 新建工程
软件 左上角
新建工程
选择文件保存路径
工程名称 计算规则 清单库
定额库
专业
选择完成后，点击确定，显示下图界面
19.01.2021
广联达安装算量GQI图解教程
选择需要的规则与内容
4
工程初始界面
19.01.2021
广联达安装算量GQI图解教程
3.2 分割定位图纸
点击分割定位图纸
19.01.2021
广联达安装算量GQI图解教程
12
3.2 分割定位图纸
左键选择基点，右键确认
注意：图纸的定位主要是为了使上下楼层对应，所以要选择每张图纸在相同 位置都有的一个点。
19.01.2021
广联达安装算量GQI图解教程
13
3.2 分割定位图纸
框选要分割的图纸，右键确认
19.01.2021
广联达安装算量GQI图解教程
20
4.1.1数量识别（一键识别）
点击一键识别，软件自动识别所有构件，弹出窗口显示所识别构件属性，由于图纸差 异，会有无用项，删除无用项，点击确定，图纸中所有构件就识别出来了。
19.01.2021
广联达安装算量GQI图解教程
21
广联达安装算量软件导图流程
广联达安装算量软件导图流程(总4页)本页仅作为文档封面，使用时可以删除This document is for reference only-rar21year.March广联达安装算量软件导图流程一、准备阶段1、新建工程：2、保存3、楼层设置：模块导航栏→工程设置→楼层设置：点首层，插入楼层，建立地上层。
点基础层，插入楼层，建立地下层。
按建筑施工图立面图输入层高，核对底标高是否与图纸一致。
4、导入图纸：模块导航栏→绘图输入→CAD图管理→CAD草图工具栏→导入CAD图→导入图纸→设置比例（量取图中的尺寸，填写实际尺寸）二、识别阶段1、分割图纸：模块导航栏→CAD图管理→CAD草图→导出选中CAD图形→根据专业，框选图纸，输入图纸名称，只分割平面图、材料表2、定位图纸：分别切换楼层，导入CAD图，导入已分割的图纸，定位图纸，新建一个辅助轴网，以此辅助轴网的左下交点作为定位点，选择平面图的1轴、A轴交点移动到定位点。
3、模块导航栏→切换到给排水→管道→定义管道→定义一个管道，可以复制，修改后生成新的管道。
软件快捷操作方法和技巧1、对象捕捉工具栏→点右键→设置→交点（点击水平线、点击垂直线）→确定2、F8：三维楼层显示设置3、视图→恢复默认界面风格：可以恢复界面4、F7：CAD图层显示笔记本电脑操作方法：Fn+F75、撤销上次操作：Ctrl+Z6、ESC——取消命令7、Ctrl+3：动态观察Ctrl+Enter：俯视8、识别轴网：不建议用模块导航栏→CAD图管理→识别轴网工具栏→提取轴线边线→提取轴线标示→识别轴网→自动识别轴网提取轴线边线：按Ctrl，点轴线，右键确定。
定义构件和绘制图的命令1、F2：定义和绘图切换键定义→构件：比如公章：只有一个。
绘图→图元：比如把公章盖在纸上：可有多个。
把构件画在绘图界面，才能形成图元，广联达软件只计算图元工程量。
2、定义构件和绘制图元的方法：在定义构件和绘制图元前，首先切换楼层和构件类型。
广联达安装算量软件简单操作步骤
广联达安装算量软件简单操作步骤一、导入CAD图1、点一下导航栏的CAD管理2、点CAD草图3、点导入CAD图4、将所需要的CAD图导入。
5、选中需要的拆开的CAD图（拉框选择），导出选中的CAD图二、识别主要材料表1、点一下导航栏的配电箱柜2、点CAD操作设置---材料表识别3、左键框选要识别的主要材料，右键确认4、识别设备的名称，规格型号，距地高度，对应构件，对应楼层5、把空行，空列删除，点确认即可三、识别照明灯具，配电箱柜1、标识识别2、图例识别完以后点右键确认3、识别错了怎么办？？-------批量选择（F3），选择你识别错的构件，右键删除即可。
4、先识别复杂的构件，再识别简单的5、先识别带标识的，再识别不带标识的四、识别管线1、有标识的先识别带标识的—回路标识识别2、没有标识的可以选择回路识别或者直接用选择识别注意：一定要清楚电气专业的识别顺序。
五、桥架1、新建一个工程，导入首层弱电平面图2、点一下导航栏的智控弱电—电缆导管3、再用选择识别---选中需要识别的桥架选的时候选中，中间那根线进行识别4、识别管线5、设置起点6、汇总计算7、查看工程量8、布置立管六、先识别卫生器具，再识别管道，最后识别阀门法兰1、图例识别卫生器具2、选择识别管道3、图例识别阀门法兰4、选择识别立管5、延伸水平管6、识别管道上面的附件，如阀门，用图例识别7、注意：识别顺序，识别管道附件的时候一定别忘记先识别管道七、通风空调1、先识别风管，在识别通头----识别风管，可以采用自动识别、选择识别2、在识别风管上面的风管部件如：风口----识别风口的时候先看一下风口里面有没有其他不是该图例的其它东西八、消防1、先识别喷头---采用图例识别2、在识别管道---有标识的采用标识识别没有标识的时候采用自动识别3、标识识别的时候—点完标识识别，然后把里面有的管道全部新建好，这样可以提高速度。
4、很多情况下是没有带标识的，这个时候可以采用自动识别---自动识别也是先一个个新建好5、CAD操作设置---只显示选中的CAD图元所在的图层（选的时候选中喷头、管道、标识）即可。
广联达安装算量GQI图解教程
框架柱-节点核心区箍筋
对于这样的箍筋该怎么 处理呢?
节点区箍筋—软件处理
柱子属性→其他属性→节点区箍筋
位于柱子和梁 相交的梁高范 围内，柱子的
特殊箍筋
节点区箍筋
练习
大家练习一下节点区箍筋的处理 时间：3分钟
框架柱-变截面
1.本层内变截面 调整标高，正常绘制
框架柱-变截面
2.层和层之间变截面：正常绘制
如6---10层是标准层，正 确建立方法是 6层 10层单 独建立，7、8、9是标准 层，否则差搭接
新建楼层
夹层层高如何处理？ 调整量最小原则
新建楼层
楼层板厚的输入
调整量最小原则
单元总结
• 工程设置需要注意事项
1.搭接设置的位置 2.直径范围的修改 3.定尺长度的修改
• 新建楼层需要注意事项
1.标准层的建立 2.错层夹层的处理 3.楼层板厚的输入
绘制
旋转点
旋转角度
Shift+ 左键
其他轴网介绍
斜交轴网
角度输入
其他轴网介绍
圆弧轴网 角度 尺寸
轴网拼接总结
1.复杂轴网一般会用到的功能：设置插入点、旋转点、修改 轴号、修改轴号位置、轴线延伸
2、 旋转的原则：逆时针为正 顺时针为负
角度为：实际位置和原始位置之间的角度
3、其他常用功能： 轴号自动排序 修剪轴线
• 隔一布一 • 内外侧钢筋 • 不同高度范围水平筋布置不同 • 垂直加强筋 • 压墙筋 • 拉筋布置
剪力墙：隔一布一
• 过程中剪力墙钢筋隔一布一的布置情况，如：
剪力墙：隔一布一
输入方式：C12/C10@150
剪墙身：内外侧钢筋
• 工程中剪力墙钢筋内外侧直径不一样，如：
广联达安装算量GQI图解教程
练习
• 请大家练习以上操作，时间3分钟
基础梁、基础联系梁区别
• 基础梁、基础联系梁区别
梁的分类
楼层框架梁
基础梁
屋面框架梁 基础联系梁
基础联系梁
基础梁、基础联系梁的区别
• 软件定义的区别 基础梁
基础联系梁
基础联系梁
• 基础联系梁的计算设置
练习
基础总结
• 复杂筏板的相关处理 • 承台钢筋的处理 • 基础梁、基础联系梁区别
新建工程
• 看一下工程图纸的结构说明
新建工程
软件处理：搭接设置
需要注意点：直径范围的输入、钢筋定尺的输入
练习
完成搭接设置的修改
练习要点： 1.搭接设置的位置 2.直径范围的修改 3.定尺长度的修改
新建楼层
标准层的处理 错层夹层楼层建立的原则 楼层板厚
新建楼层
不建议新建标准层
如果要建标准层原则：
墙梁钢筋
顶层连梁
墙梁钢筋对墙身钢筋的影响
剪力墙水平筋遇到连梁是否会连续通过
墙梁钢筋对墙身钢筋的影响
连梁、暗梁的侧面钢筋输入
练习
• 绘制本工程首层连梁，查看计算结果 5分钟
剪力墙：正确的绘制位置
剪力墙的位置到底要画到暗柱的哪里才对？
剪力墙总结
• 墙身钢筋特殊输入方法 • 墙身变截面的处理 • 墙梁钢筋计算 • 墙身钢筋与连梁、暗梁的关系 • 绘图注意点
框架柱-节点核心区箍筋
对于这样的箍筋该怎么 处理呢?
节点区箍筋—软件处理
柱子属性→其他属性→节点区箍筋
位于柱子和梁 相交的梁高范 围内，柱子的
特殊箍筋
节点区箍筋
练习
大家练习一下节点区箍筋的处理 时间：3分钟
广联达安装算量软件简单操作步骤
⼴联达安装算量软件简单操作步骤⼴联达安装算量软件简单操作步骤导⼊CAD图1、点⼀下导航栏的CAD管理2、点CAD草图3、点导⼊CAD图4、将所需要的CAD图导⼊。
5、选中需要的拆开的CAD图（拉框选择），导出选中的CAD图⼆、识别主要材料表1、点⼀下导航栏的配电箱柜2、点CAD操作设置---材料表识别3、左键框选要识别的主要材料，右键确认4、识别设备的名称，规格型号，距地⾼度，对应构件，对应楼层5、把空⾏，空列删除，点确认即可三、识别照明灯具，配电箱柜1、标识识别2、图例识别完以后点右键确认3、识别错了怎么办？？-------批量选择（F3），选择你识别错的构件，右键删除即可。
4、先识别复杂的构件，再识别简单的5、先识别带标识的，再识别不带标识的四、识别管线1、有标识的先识别带标识的回路标识识别2、没有标识的可以选择回路识别或者直接⽤选择识别注意：⼀定要清楚电⽓专业的识别顺序。
五、桥架1、新建⼀个⼯程，导⼊⾸层弱电平⾯图2、点⼀下导航栏的智控弱电电缆导管3、再⽤选择识别---选中需要识别的桥架选的时候选中，中间那根线进⾏识别4、识别管线5、设置起点6、汇总计算7、查看⼯程量六、先识别卫⽣器具，再识别管道，最后识别阀门法兰1、图例识别卫⽣器具2、选择识别管道3、图例识别阀门法兰4、选择识别⽴管5、延伸⽔平管6、识别管道上⾯的附件，如阀门，⽤图例识别7、注意：识别顺序，识别管道附件的时候⼀定别忘记先识别管道七、通风空调1、先识别风管，在识别通头----识别风管，可以采⽤⾃动识别、选择识别2、在识别风管上⾯的风管部件如：风⼝----识别风⼝的时候先看⼀下风⼝⾥⾯有没有其他不是该图例的其它东西⼋、消防1、先识别喷头---采⽤图例识别2、在识别管道---有标识的采⽤标识识别没有标识的时候采⽤⾃动识别3、标识识别的时候点完标识识别，然后把⾥⾯有的管道全部新建好，这样可以提⾼速度。
4、很多情况下是没有带标识的，这个时候可以采⽤⾃动识别---⾃动识别也是先⼀个个新建好5、CAD操作设置---只显⽰选中的CAD图元所在的图层（选的时候选中喷头、管道、标识）即可办公室教你如何把打印稿变成电⼦稿（太⽜啦！！你打⼀天的字都⽐不上她2分钟！！⼈⼿⼀份，留着以后⽤哈！）2009-11-17 13:45 | (分类:默认分类)注意：教你如何将打印稿变成电⼦稿最近，我的⼀个刚刚⾛上⼯作岗位上的朋友⽼是向我报怨，说⽼板真的是不把我们这些新来⼯作的⼈不当⼈看啊，什么粗活都是让我们做，这不，昨天⼜拿了10⼏页的⽂件拿来，叫他打成电⼦稿，他说都快变成打字⼯具了，我听之后既为他感到同情，同时教给他⼀个简单的⽅法，可以轻松将打印稿变成电⼦稿，我想以后对⼤家也有⽤吧，拿出来给⼤家分享⼀下。
广联达安装算量软件操作步骤及识别顺序
广联达安装算量软件操作步骤及识别顺序广联达安装算量软件简单操作步骤一、导入CAD图1、点一下导航栏的CAD管理2、点CAD草图3、点导入CAD图4、将所需要的CAD图导入。
5、选中需要的拆开的CAD图（拉框选择），导出选中的CAD图二、识别主要材料表1、点一下导航栏的配电箱柜2、点CAD操作设置---材料表识别3、左键框选要识别的主要材料，右键确认4、识别设备的名称，规格型号，距地高度，对应构件，对应楼层5、把空行，空列删除，点确认即可三、识别照明灯具，配电箱柜1、标识识别2、图例识别完以后点右键确认3、识别错了怎么办？？-------批量选择（F3），选择你识别错的构件，右键删除即可。
4、先识别复杂的构件，再识别简单的5、先识别带标识的，再识别不带标识的四、识别管线1、有标识的先识别带标识的—回路标识识别2、没有标识的可以选择回路识别或者直接用选择识别注意：一定要清楚电气专业的识别顺序。
五、桥架1、新建一个工程，导入首层弱电平面图2、点一下导航栏的智控弱电—电缆导管3、再用选择识别---选中需要识别的桥架选的时候选中，中间那根线进行识别4、识别管线5、设置起点6、汇总计算7、查看工程量8、布置立管六、先识别卫生器具，再识别管道，最后识别阀门法兰1、图例识别卫生器具2、选择识别管道3、图例识别阀门法兰4、选择识别立管5、延伸水平管6、识别管道上面的附件，如阀门，用图例识别7、注意：识别顺序，识别管道附件的时候一定别忘记先识别管道七、通风空调1、先识别风管，在识别通头----识别风管，可以采用自动识别、选择识别2、在识别风管上面的风管部件如：风口----识别风口的时候先看一下风口里面有没有其他不是该图例的其它东西八、消防1、先识别喷头---采用图例识别2、在识别管道---有标识的采用标识识别没有标识的时候采用自动识别3、标识识别的时候—点完标识识别，然后把里面有的管道全部新建好，这样可以提高速度。
广联达安装算量GQI图解教程
44
5 报表汇总
双击工程量单元格，可以弹出查图元窗体，双击窗体中需要反查的工程量 的单元格，软件会自动定位图元位置。
6/13/2020
45
总结
广联达安装算量软件，优点是速度快，摒弃原有手数手量的模式，在电子 图纸上直接操作，具智能性，大大提高了安装工程算量的工作效率。
但是软件对图纸的要求较高，对个人的操作能力和算量规范的熟悉程度要 求也很高，否则在使用过程中既浪费时间，得出的数据又会差距很大。
6/13/2020
28
4.1.2长度识别（回路标识） 在左侧菜单栏中选择电线类别，之后在工具栏中点击回路标识。
6/13/2020
29
4.1.2长度识别（回路标识） 左键选择电线旁标和回路电线。
6/13/2020
30
4.1.2长度识别（回路标识）
右键确定，弹出窗口，新建构件类别或者选取原有构件名称，完善属性信息，点击确定，则 相同导线根数的回路都被选择。
6/13/2020
31
4.2 消防
4.2.1 数量识别（图例识别）
同上 4.1.1 电气 图例识别
4.2.1 数量识别（一键识别）
同上 4.1.1 电气 一键识别
6/13/2020
32
4.2 消防
4.2.2 长度识别（标识识别）
选择标识识别
左键点选管道规格+管线
右键确定
弹出窗口
注意：若发现有些无法识别—点击选择识别—点选此管线—右键确定—弹出窗口—填写属性。
广联达安装算量GQI2015 基础培训图解教程
6/13/2020
页面介绍
6/13/2020
2
软件整体操作流程
1 新建工程
