三维激光扫描仪在隧道方面应用PPT课件
三维激光扫描仪在隧道方面应用 ppt课件
质量管理体系培训 软件培训（VXelements、Geomagic、Maya、3Ds Max、 Galaxy_Eye、ZB、PS、AE、VR等）
设备租赁 地面三维激光扫描仪，高精度手持式扫描仪等
三维激光扫描仪在隧道方面 应用
三维激光扫描仪在隧道方面 应用
三维激光扫描仪在隧道方面 应用
耗时（分钟）
300 250
200 150 100
50
0 TMS方法
三维激光测量方法
从4小时到4分钟，极大提高测量效率！
三维激光扫描仪在隧道方面 应用
软件比较
• 复杂隧道表征 • 处理复杂的断面 • 局部断面处理 • 隧道外形的三角网格化 • 基本的体积计算 • 表面积计算 • 喷浆设计 (喷浆模式) • 纵向等高线 • 隧道轮廓线偏离计算 • 标示点云（比如，过挖点云） • 可视化三维隧道 • 根据点云得出断面
三维激光扫描仪在隧道方面 应用
点云数据处理
最基本的功能，多 站拼接，点云附色 ，查看等
意味着市场上所有点
云处理软件都可以处
理Faro三维激光扫描 仪扫描的数据
支持ATSM
格式
主要功能
Webshare 共享
数据共享，使远方的 同事也可以第一时间 看到工作现场
Scene5.0应用流程
原始数据
扫描仪完成扫描 将数据置入Scene5.0
三维激光扫描仪在隧道方面 应用
项目案例
公路项目的验收
三维激光扫描仪在隧道方面 应用
2 个 200mm直径的靶球 3 个三抓支架 1 个等高度的棱镜 高度和直径都经过严格检验
脚架和参考控制点
三维激光扫描仪在隧道方面应用
三维激光扫描仪在隧道方面应用
《Z+F三维激光扫描仪在隧道施工中的应用》培训讲稿
背景
预计2020年上海地铁网路总规 模可达877公里。
背景
早期监测方式
1.设备：收敛计、全站仪、水准仪 2.原理：测定监测点坐标，计算水平收敛 3.方法：布点，测量，数据对比，图表分析 4.精度： 1mm至10mm不等
背景
存在的问题
1.只能单点测量，需要采集大量数据； 2.需要严格对中整平，误差风险增大； 3.需要多测回才能提高精度，效率不高； 4.免棱镜测量精度较低。
断面图、精度报告
隧道工程
• 数据后处理采用第三方软件3D Resharper，此软件是一款专门处理 3D点云数据的软件。软件解决方案 覆盖了所有的点云、3D网格、曲面 重建、监测、检测及逆向工程等方 面。在隧道方面的应用可根据隧道 的扫描数据自动拟合出地铁隧道的 中轴线。
隧道工程
• 横断面数据可清晰反映各个区域的变形 量，方便分析和评估变形带来的安全隐 患。同时对于施工工程，也可以反映出 欠开挖和超开挖情况，更好地指挥现场 施工。隧道的断面数据同时可以生成专 属的报告，以数字形式表现，同时也可 以用图表反映出隧道的形变量值。
第一台三维扫描仪
Scene Modeller
LSR Kamera
第一台静态扫描仪
产品体系
5006EX
9012
5006h
5010
旗舰版 5010C
产品特点
高效
扫描速率：101万点/秒（Max） 快速热启动
产品特点
精准
分辨率：0.1毫米 精度：0.3毫米（10米，80%）
产品特点
安全
激光等级：1级安全激光
1.基于点云提取中心线 心线。
2.通过点云自动构建网格，提取中
隧道成果
隧道施工过程中，严重的超欠挖将影响隧道的施工成本和其长期安全稳定。因此对超欠挖的 控制对隧道施工同样意义重大，3DReshaper可将隧道的三维数据快速构建mesh网格，用生 成的网格与设计数据进行比对，获得实际施工超欠挖体积与设计体积的偏差，获得的数据可 以作为施工检测的依据或依照检测数据调整施工方案节省施工成本。
三维激光扫描技术在隧道监控量测中的应用
三维激光扫描技术在隧道监控量测中的应用摘要：本文主要介绍了三维激光扫描技术在隧道监控量测中的应用，包括其原理、技术特点以及在隧道监控中的应用。
通过对比传统的监测方法，阐述了三维激光扫描技术的优势。
最后，分析了三维激光扫描技术在隧道建设中的局限性，并对其未来的发展趋势进行了展望。
关键词：三维激光扫描技术；隧道监控；量测；应用。
一、引言随着城市化进程的不断推进，隧道建设逐渐成为城市交通建设的重要组成部分。
隧道建设涉及到多个领域，其中隧道监测量测是保证隧道运营安全、保养维护的关键之一。
传统的监测技术不仅测量精度低，而且数据处理速度较慢，不利于实时监测与预警。
相比之下，三维激光扫描技术作为一种新兴的监测技术，其高效、高精度的特点正逐渐受到关注。
二、三维激光扫描技术原理及特点三维激光扫描技术是一种快速、无损的曲面采集和几何数据获取技术。
其主要原理是利用光纤激光雷达扫描物体表面，然后对激光散射返回的光线进行处理，得到物体各个点的三维坐标信息，从而重构出物体表面的三维模型。
三维激光扫描技术具有如下特点：1.非接触式测量：传统的监测技术需要接触物体表面进行测量，而三维激光扫描技术可以在不接触物体表面的情况下完成对物体的测量。
2.全面测量：三维激光扫描技术可以快速地对物体表面进行全面扫描，避免了传统测量方法中遗漏或漏测的情况。
3.高精度测量：由于三维激光扫描技术可以快速地得到物体的三维坐标信息，因此可以获得极高的测量精度。
4.快速处理：三维激光扫描技术所得到的数据可以快速地进行处理和分析，能够实现实时监测。
三、三维激光扫描技术在隧道监控量测中的应用在隧道监控量测方面，三维激光扫描技术具有以下应用价值：1.隧道断面的测量：隧道的断面尺寸是隧道工程设计和运营安全的重要参数之一，三维激光扫描技术可以快速地测量隧道断面的尺寸、形状以及相应距离等参数，确保隧道的设计符合规范，同时监测隧道运营期间断面变化等情况。
2.隧道内部结构的变化监测：由于地层和地质条件的多样性，隧道在运营过程中可能面临各种变化，如地震、地下水位变化等，三维激光扫描技术可以快速地监测隧道内部结构的变化。
三维激光扫描仪在隧道方面应用
检测隧道裂缝
通过高精度的点云数据，可以发现隧道表面的微小裂缝，及时采取措施进行修 补，防止裂缝扩大对结构造成更大的影响。
隧道内部设施管理
设施位置定位
三维激光扫描仪能够获取隧道内部设施的三维坐标数据，帮助管理人员准确定位 设施的位置，提高设施维护和管理的效率。
03
隧道施工工艺优化
利用三维激光扫描仪对已建成的隧道进行扫描，获取隧道内部的实际结
构数据，与设计图纸进行对比，可以发现施工工艺中存在的问题，进一
步优化施工工艺。
隧道安全监测与维护
隧道变形监测
通过定期对隧道进行三维激光扫描， 可以监测隧道的变形情况，及时发现 和预防隧道塌方等安全事故。
隧道病害检测
利用三维激光扫描仪的高精度测量优 势，可以发现隧道内部的细微病害， 如裂缝、渗漏等，为隧道的维护和修 复提供依据。
三维激光扫描仪在隧道方面应用
$number {01}
目 录
• 三维激光扫描仪简介 • 三维激光扫描仪在隧道建设中的
应用 • 三维激光扫描仪在隧道维护中的
应用 • 三维激光扫描仪在隧道科研中的
应用
目 录
• 三维激光扫描仪在隧道应用中的 挑战与解决方案
• 三维激光扫描仪在隧道应用案例 分析
01
三维激光扫描仪简介
隧道施工监控
施工进度监控
通过实时扫描隧道施工区域，获取施工进度数据，与施工计划进行对比，监控施工进度。
施工安全监控
对隧道施工过程中的危险源进行实时监测，及时发现安全隐患，保障施工安全。
三维激光扫描技术在隧道检测中的应用
所谓三维激光扫描技术就是利用激光器和三维扫描仪共同
和监测岩石的方法工作量大、效率低、隐患大。三维激光扫描技 作用产生的结果，其原理就是激光器首先发出激光信号到待需要
术具有较高的采样率，能够准确快速地对物体的真实形状做出响 扫描的物体表面，三维扫描仪扫描物体上的反射情况，然后激光
应，从而准确地表达隧道内受试者真实、复杂的情况。针对隧道 信号沿着原来位置返回到接收端，于是依据反射回来的信号计算
构出现纵向裂缝，且裂缝宽度小于 ０．２ｍｍ的裂缝，可以使用灌浆 进行处理；对于大于 ０．２ｍｍ的裂缝，要对其进行加固维修。 参考文献： ［１］ 成进科，郑木莲，王 涛，等．浅析短路基差异沉降桥头跳车
病害及其防治措施［Ｊ］．公路交通科技（应用技术版），２０１４ （１１）：８７９０． ［２］ 郭建博，杨 阳．湿陷性黄土地区高等级公路桥头跳车病害 成因分析及整治措施研究［Ｊ］．中国建材科技，２０１６（３）：８４ ８６． ［３］ 李晓燕，李奕武．汕汾高速公路运营期软基段桥头跳车治理 的探讨［Ｊ］．广东公路交通，２０１１（４）：３１３４． ［４］ 梁 广 豪．高 速 公 路 桥 头 跳 车 及 桥 梁 养 护 ［Ｊ］．山 西 建 筑， ２０１７，４３（１６）：１８８１８９．
第２０４４１卷８第年 ２８３期 月
山 西 建 筑
ＳＨＡＮＸＩ ＡＲＣＨＩＴＥＣＴＵＲＥ
ＡＶｕｏｌｇ．．４ ４２Ｎ０ｏ１．８２３ ·１８７·
文章编号：１００９６８２５（２０１８）２３０１８７０３

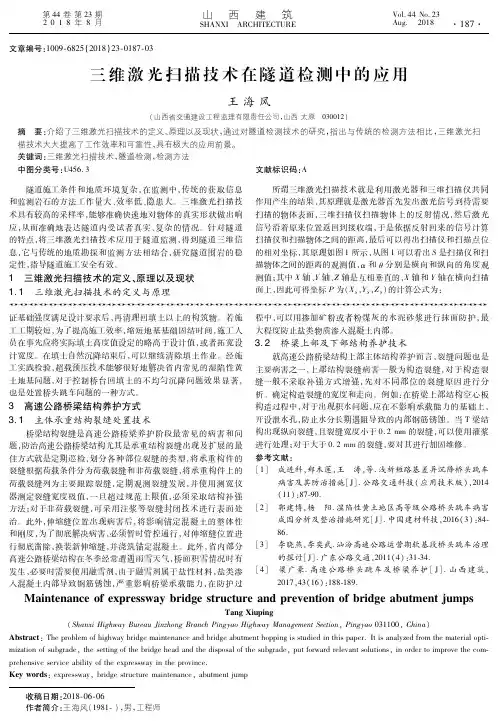

三维激光扫描技术在隧道检测中的应用
王海风
（山西省交通建设工程监理有限责任公司，山西 太原 ０３００１２）
Ｍａｉｎｔｅｎａｎｃｅｏｆｅｘｐｒｅｓｓｗａｙｂｒｉｄｇｅｓｔｒｕｃｔｕｒｅａｎｄｐｒｅｖｅｎｔｉｏｎｏｆｂｒｉｄｇｅａｂｕｔｍｅｎｔｊｕｍｐｓ

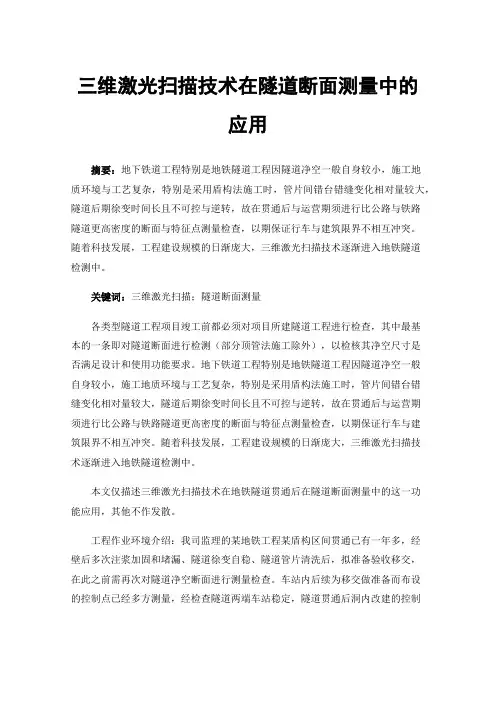

三维激光扫描技术在隧道断面测量中的应用
三维激光扫描技术在隧道断面测量中的应用摘要：地下铁道工程特别是地铁隧道工程因隧道净空一般自身较小，施工地质环境与工艺复杂，特别是采用盾构法施工时，管片间错台错缝变化相对量较大，隧道后期徐变时间长且不可控与逆转，故在贯通后与运营期须进行比公路与铁路隧道更高密度的断面与特征点测量检查，以期保证行车与建筑限界不相互冲突。
随着科技发展，工程建设规模的日渐庞大，三维激光扫描技术逐渐进入地铁隧道检测中。
关键词：三维激光扫描；隧道断面测量各类型隧道工程项目竣工前都必须对项目所建隧道工程进行检查，其中最基本的一条即对隧道断面进行检测（部分顶管法施工除外），以检核其净空尺寸是否满足设计和使用功能要求。
地下铁道工程特别是地铁隧道工程因隧道净空一般自身较小，施工地质环境与工艺复杂，特别是采用盾构法施工时，管片间错台错缝变化相对量较大，隧道后期徐变时间长且不可控与逆转，故在贯通后与运营期须进行比公路与铁路隧道更高密度的断面与特征点测量检查，以期保证行车与建筑限界不相互冲突。
随着科技发展，工程建设规模的日渐庞大，三维激光扫描技术逐渐进入地铁隧道检测中。
本文仅描述三维激光扫描技术在地铁隧道贯通后在隧道断面测量中的这一功能应用，其他不作发散。
工程作业环境介绍：我司监理的某地铁工程某盾构区间贯通已有一年多，经壁后多次注浆加固和堵漏、隧道徐变自稳、隧道管片清洗后，拟准备验收移交，在此之前需再次对隧道净空断面进行测量检查。
车站内后续为移交做准备而布设的控制点已经多方测量，经检查隧道两端车站稳定，隧道贯通后洞内改建的控制点稳定，施工单位已用全站仪采集了设计单位要求测量的断面特征部位数据，第三方测量单位采用美国FARO Focus 3D三维激光扫描仪进行测量检查复核。
一、三维激光扫描技术简介三维激光扫描技术是激光扫描仪通过发射高频激光脉冲，测量每个激光脉冲从发出经被测物体表面返回仪器所需的时间差来计算距离S，以仪器中心为坐标原点，同步测量每个激光脉冲横向角度值α及纵向角度观测值β，获得激光采样点的坐标：图1扫描点位坐标计算原理图与传统的断面检测技术进行比较分析，三维激光扫描检测本身优势相对较为明显。
最新三维激光扫描原理及应用教学讲义ppt
分享的快乐（一）
• 1、我们每个人和别人（接触）时，都会对 人有这样那样的看法，从不同的（角度） 看同学，得出的（结论）也不一样。
• 2．倘若你有（一种）思想，我也有（一种） 思想，互相（交换）之后，我们每个人将 各有（两种）思想。这是（萧伯纳）说的 话。
• 2.了解到学校、社会对自己的（关心和爱 护），他们为了保证我们（健康、愉快地） 成长，给我们提供了很多服务。
来自社会的爱（二）
• 学校中有哪些人在为我们服务呢？ • 答：老师们教我们学习知识和本领；大队
辅导员组织我们开展各种有意思的活动； 食堂的叔叔阿姨们为我们做出营养丰富的 饭菜；传达室的叔叔给我们接收信件、杂 志；医务室的大夫为我们检查身体，保证 我们身体健康等。
和想法等角度去判断,理解和解决问题. • 2.有时由于我们对同一件事情的（想法）、
（感受）和（选择）不同，有时也会发生 冲突。我们应设法（避免）和（解决）冲 突。
换个角度想一想（二）
• 1、我们每个人和别人接触时，都会对人有 这样那样的（看法），从不同的（角度） 看同学，得出的结论也不一样。
• 2、每个同学身上都有（不同）的特点，所 以看问题的角度就（不同）。
（5）紧急服务业：反恐怖主义，陆地侦察和攻击测绘， 监视，移动侦察，灾害估计，交通事故正射图，犯罪现场 正射图，森林火灾监控，滑坡泥石流预警，灾害预警和现 场监测，核泄露监测。
（6）娱乐业：用于电影产品的设计，为电影演员和场景 进行的设计，3D游戏的开发，虚拟博物馆，虚拟旅游指导， 人工成像，场景虚拟，现场虚拟。
三维激光扫描原理及应用
$
目录
• 1 什么是三维激光扫描技术 • 2 三维激光扫描技术原理 • 3 三维激光扫描技术应用
211211003_3D_扫描技术在隧道施工中的应用
912023年3月上 第05期 总第401期工程设计施工与管理China Science & Technology Overview0.引言在铁路和公路项目中，隧道施工一直是重点和难点，尤其当隧道围岩等级较低，所穿越地质较为复杂时，隧道的施工难度及安全风险会大大增加。
因此，对于该类型隧道如何控制其开挖过程中围岩的稳定性，确保施工安全已受到广泛关注，也是施工中最为重要的控制点。
隧道洞内监测主测项目主要有拱顶下沉和净空收敛，其传统量测方式主要采用全站仪和收敛计来进行[1]，这两种方法不但作业程序耗费时间长，影响下一步施工工序，而且观测点设置在洞壁上，容易被损坏和破坏，导致监测数据无法连续使用，新建的反射点无法再反映围岩变形的变化情况。
全站仪测量多采用绝对坐标系，每次测量前的建站及校核繁琐复杂且耗时耗力。
在新建湖州至杭州西至杭黄高铁连接线工程鹿山隧道施工中，由于该隧道长度较长地质较差且穿越富水断层破碎带，为确保洞内围岩变形量测数据能最大程度地反映实际情况，确保洞内施工安全，项目部决定采用3D 扫描技术（即三维激光扫描技术）进行洞内围岩变形施工监测。
充分利用该技术耗时短、效率高等优点，不但可以快速完成隧道断面的变形监测工作，而且测后数据也采用计算机进行自动处理分析，然后形成三维模型，使得技术人员能够及时、准确、直观地掌握隧道洞内变形收敛情况，快速为下一步施工提供数据支撑，最大程度地降低了施工安全风险，保证了施工安全，加快了施工进度。
通过现场实际应用，3D 扫描技术在软弱围岩长大隧道围岩量测中取得很好的效果。
1.工程概况新建湖州至杭州西至杭黄高铁连接线工程（不含先期收稿日期：2022-10-02作者简介：王印（1987—），男，安徽六安人，本科，工程师，研究方向：隧道特殊地质快速施工。
3D 扫描技术在隧道施工中的应用王 印（中铁十二局集团第一工程有限公司，陕西西安 710038）摘 要：本文主要介绍了在新建湖州至杭州西至杭黄高铁连接线工程鹿山隧道施工中，由于该隧道长度较长地质较差且穿越富水断层破碎带，不但大大增加了施工难度和安全风险，而且使得隧道变形监控量测的工作量也随之增加。
隧道三维激光扫描系统
5km/h 需要(一遍) 公路、铁路、城市地铁 及轻轨 可进行病害发展对比
2~3km/h 需要(一遍) 公路、铁路、城市地铁 及轻轨 不能进行病害发展对比
10~80km/h 不需要(两遍或三遍) 公路 不能进行病害发展对比 TS3的优势：360°扫描、图片 更清晰、可对病害的发展进行 对比、安装更灵活，适用范围 更广。 TS3的弱点：速度相对较慢
理，便于分析数据的正确性，加
快工作进度。 三个同步记录频道：在一次记
录扫描下，TS3能生成一张隧道表
面像片、热影成像图片和断面尺 寸数据图片，允许进行计算机组
合，生成多种不同的分析结果。
TS3型隧道三维激光扫描系统
德国SPACETEC公司
配套改装运载车辆
最大的灵活性 TS3隧道扫描仪能安装在任何只要 有足够安放扫描仪和操作平台的空间， 且能提供相应载重能力的运输机车上。 这可以是像小型货车和小客车等公路交 通工具，也可以是任何能描述的轨道车 辆。这使得扫描系统可适用于任何应用， 不管是公路、铁路还是城市轻轨地铁隧 道，也可适用于能源隧道和水工隧道。
方法，运用非接触测量技术对隧道外观质量如衬砌裂缝、 露筋、渗漏水等进行检测，其使用的测量介质为激光和红 外线。
TS3型隧道三维激光扫描系统
德国SPACETEC公司
任意部位横断面图
隧道衬砌表观图像 红外温度图像
TS3型隧道三维激光扫描系统
德国SPACETEC公司
■
系统硬件及软件介绍
TS3型隧道三维激光扫描系统
德国SPACETEC公司
定期检查现状：
目前绝大多数隧道定期检测采用传统 的人工+高空作业台车方式；很多定检均 是由私人挂靠在做检测，基本都是流于 形式，甚至根本就没有做检测，导致业 主极为不满，使得检测价格就像以前的 监理业务一样越做越低，所以，传统的 检测方式最终会被全部淘汰。
三维激光扫描技术在地铁隧道断面测量中的应用
212YAN JIUJIAN SHE三维激光扫描技术在地铁隧道断面测量中的应用San wei ji guang sao miao ji shu zai di tie sui dao duan mian ce liang zhong de ying yong郑炜随着三维激光扫描技术的出现，彻底改变了之前在工作中的传统施工形式，这种新技术借用了激光进行距离测量，该形式能够在第一时间准确无误并无间断地进行数据采集工作，使得工作效率较之前有了显著地提升。
在地铁隧道的施工过程中，尤其是数据测量过程中，难免会出现数据偏差，使其完成后的架构不满足设计需求，对于工程质量有一定的影响，要想工程顺利开展下去，就需要详细测算其断面的数据，从而得到精准的误差数据，为以后的工作打好基础。
在过去的隧道截面测量中经常用到的工具是全站型电子测距仪，由于这种仪器的工作原理相对较为落后，在测量时局限性较大，首先是其测量速度不能得到有效保障，测量环节涉及到的数据点有限，而且这种操作模式需要借助大量人工服务，比如要事先标记好需检测的位置点，普遍来看工作效率偏低。
随着激光扫描仪器的问世，以其特有的优势，在速度、计算精确度、采集云数据点等方面初步取得了较为明显的效果，并且对于之前大量人工操作放样点的工作，也得到有效解决，二者相比较，优势非常明显。
一、三维激光扫描技术概述三维激光扫描技术，也就是传统意义上的实景数据成像技术，其工作原理是借助激光的高速度、高精确度等优势，对所需对象的数据进行采集，利用多点扫描，实景测量的工作方式，从而得到整个测量对象的立体几何数据图及其相关影像，这种借用现代化高科技手段进行数据的有效收集和处理，通过专业的处理工作进行模型转换，从而得到工程不同阶段所需要的内容及形式。
二、工作流程就我国目前地铁隧道断面测量来看，主要的工作流程是由外至内，首先进行外业数据收集，其次是内业，接着是地铁隧道断面，最后完成测量数据整体输出。
三维激光扫描仪在隧道施工的应用
三维激光扫描仪在隧道施工的应用摘要：三维激光扫描仪扫面精度高、检测效率高、数字化程度高，本文结合张吉怀铁路鲁家庄隧道施工为例，介绍三维激光扫描技术在高铁隧道施工中的应用,为以后的高铁隧道超欠挖控制提供指导。
关键词：三维激光扫描；山岭隧道；超欠挖隧道施工中的超欠挖控制一直是隧道施工必不可少的控制环节，隧道超欠挖的控制好坏不仅直接影响到现场施工质量，更与施工单位的经济效益密不可分，及时的测量分析现场隧道超欠挖情况，控制超挖，节约成本的同时，杜绝因欠挖引起的二衬厚度不足等质量问题。
本文结合三维激光扫描仪在现场隧道施工中的应用情况，为以后的隧道超欠挖控制测量提供参考。
1三维扫描仪原理三维激光扫描是利用激光测距的原理，通过记录被测物体表面大量的密集的点的三维坐标、反射率和纹理等信息，可快速复建出被测目标的三维模型及线、面、体等各种图件数据。
三维激光扫描系统包含数据采集的硬件部分和数据处理的软件部分。
根据其测量方式，三维扫描仪又可分为脉冲式和相位式。
2传统测量手段与三维激光扫描对比①传统测量采用全站仪对隧道开挖轮廓进行测量，获取的为单点数据，通过对数据分析与设计开挖轮廓作出对比，得出隧道的超欠挖情况。
由于受仪器和分析软件的限制，存在着工作量大，数据分析不全面，无法满足现有施工工艺要求，测量点位不密集，点位间隔过大，虽然所测点位未存在欠挖，但是点位间隔间存在的欠挖无法及时发现，从而而造成欠挖位置未能及时发现。
②三维激光扫描仪可连续、自动、快速的收集大量的目标物表面三维点数据，即点云（PointClouds），因此相较传统测量有许多优势，如1）数据获取速度快，实时性强；2）数据量大，精度高；3）主动性强，能全天候工作；4）全数字特性，信息传输、加工、表达容易。
它的工作过程实际上就是不断的数据采集和处理过程，通过具有一定分辨率的空间点所组成的点云图来表达系统对目标物表面发的采集结果。
3三维激光扫描仪技术参数三维激光扫描仪通过发射的不可见激光束对物体表面进行快速测量，主要技术参数如下：方法：相位式扫描，单站最大扫描距离270m，最小射程：0.3m，线性误差：≤1mm，分辨率范围：0.1mm，数据采集速率：≤1.016.00Pixel/s[1]，数据扫描分辨率：垂直视场：320°，水平视野：360°，垂直分辨率：0.0004°，水平分辨率：0.0002°，双轴补偿器：分辨率0.001°测量范围：±0.5°，精度：＜0.007。
