导线测量外业观测手簿
导线测量及计算
导线测量一、导线测量概述导线——测区内相邻控制点连成直线而构成得连续折线(导线边)。
导线测量——在地面上按一定要求选定一系列得点依相邻次序连成折线,并测量各线段得边长与转折角,再根据起始数据确定各点平面位置得测量方法。
主要用于带状地区、隐蔽地区、城建区、地下工程、公路、铁路等控制点得测量。
导线得布设形式:附合导线、闭合导线、支导线,导线网。
附合导线网自由导线网钢尺量距各级导线得主要技术要求注:表中n为测站数,M为测图比例尺得分母表 6J-1 图根电磁波测距附合导线得技术要求二、导线测量得外业工作1、踏勘选点及建立标志2、导线边长测量光电测距(测距仪、全站仪)、钢尺量距当导线跨越河流或其它障碍时, 可采用作辅助点间接求距离法。
(α+β+γ)-180o改正内角,再计算FG边得边长:FG=bsinα／sinγ3、导线转折角测量一般采用经纬仪、全站仪用测回法测量,两个以上方向组成得角也可用方向法。
导线转折角有左角与右角之分。
当与高级控制点连测时,需进行连接测量。
三、导线测量得内业计算思路:①由水平角观测值β,计算方位角α;②由方位角α及边长D, 计算坐标增量ΔX 、ΔY;③由坐标增量ΔX 、ΔY,计算X、Y。
(计算前认真检查外业记录,满足规范限差要求后,才能进行内业计算)坐标正算(由α、D,求 X、Y)已知A(x A,y A),D AB,αAB,求B点坐标 x B,y B。
坐标增量:待求点得坐标:(一) 闭合导线计算图6-10就是实测图根闭合导线示意图,图中各项数据就是从外业观测手簿中获得得。
已知数据:12边得坐标方位角: 12 =125°30′00″;1点得坐标:x1=500、00, y1=500、00现结合本例说明闭合导线计算步骤如下:准备工作: 填表,如表6-5 中填入已知数据与观测数据、1、角度闭合差得计算与调整:n边形闭合导线内角与理论值:(1) 角度闭合差得计算:例: fβ=Σβ测－(n-2)×180o=359o59'10"－360o= －50";闭合导线坐标计算表 (6-5)(2) 角度容许闭合差得计算(公式可查规范) ( 图根导线)若: f测≤ fβ容,则:角度测量符合要求,否则角度测量不合格,则1)对计算进行全面检查,若计算没有问题,2)对角度进行重测本例: fβ= －50″根据表6-5可知,=±120″则 fβ<fβ容,角度测量符合要求3) 角度闭合差 fβ得调整:假定调整前提就是:假定所有角得观测误差就是相等得,角度改正数: (n—测角个数)角度改正数计算,按角度闭合差反号平均分配,余数分给短边构成得角。
注册测绘师资格考试资料

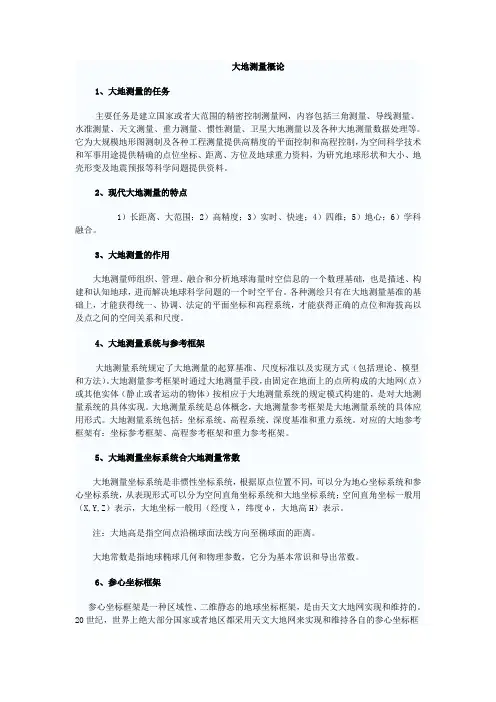

大地测量概论1、大地测量的任务主要任务是建立国家或者大范围的精密控制测量网，内容包括三角测量、导线测量、水准测量、天文测量、重力测量、惯性测量、卫星大地测量以及各种大地测量数据处理等。
它为大规模地形图测制及各种工程测量提供高精度的平面控制和高程控制，为空间科学技术和军事用途提供精确的点位坐标、距离、方位及地球重力资料，为研究地球形状和大小、地壳形变及地震预报等科学问题提供资料。
2、现代大地测量的特点1）长距离、大范围；2）高精度；3）实时、快速；4）四维；5）地心；6）学科融合。
3、大地测量的作用大地测量师组织、管理、融合和分析地球海量时空信息的一个数理基础，也是描述、构建和认知地球，进而解决地球科学问题的一个时空平台。
各种测绘只有在大地测量基准的基础上，才能获得统一、协调、法定的平面坐标和高程系统，才能获得正确的点位和海拔高以及点之间的空间关系和尺度。
4、大地测量系统与参考框架大地测量系统规定了大地测量的起算基准、尺度标准以及实现方式（包括理论、模型和方法）。
大地测量参考框架时通过大地测量手段，由固定在地面上的点所构成的大地网（点）或其他实体（静止或者运动的物体）按相应于大地测量系统的规定模式构建的，是对大地测量系统的具体实现。
大地测量系统是总体概念，大地测量参考框架是大地测量系统的具体应用形式。
大地测量系统包括：坐标系统、高程系统、深度基准和重力系统。
对应的大地参考框架有：坐标参考框架、高程参考框架和重力参考框架。
5、大地测量坐标系统合大地测量常数大地测量坐标系统是非惯性坐标系统，根据原点位置不同，可以分为地心坐标系统和参心坐标系统，从表现形式可以分为空间直角坐标系统和大地坐标系统；空间直角坐标一般用（X,Y,Z）表示，大地坐标一般用（经度λ，纬度φ，大地高H）表示。
注：大地高是指空间点沿椭球面法线方向至椭球面的距离。
大地常数是指地球椭球几何和物理参数，它分为基本常识和导出常数。
6、参心坐标框架参心坐标框架是一种区域性、二维静态的地球坐标框架，是由天文大地网实现和维持的。
导线测量细则
导线测量细则中铁一局集团第五工程有限公司精测队2011年4月目录一、前言 (1)二、概述 (1)1、附合导线 (1)2、闭合导线 (1)3、支导线 (1)三、导线测量的相应技术指标 (2)1、导线测量的技术要求 (2)2、水平角方向观测法的主要技术要求 (2)3、距离测量主要技术要求 (3)4、导线测量成果记录、整理和计算 (4)5、内业计算中数字取位的规定 (5)四、导线测量前的准备工作 (5)1、收集资料 (5)2、现场踏勘 (6)3、技术设计 (6)4、埋建测量标志 (6)五、导线测量施测流程及注意事项 (8)六、导线测量内业计算 (10)七、导线测量结束后应提交的成果 (11)一、前言本细则是针对我公司全站仪控制测量的特点和作业需要编写的，服务范围是常用施工平面控制网、平高控制网和控制点加密。
使用本指导书进行测量作业，应遵守相关测量规范。
如业主有特殊要求的，按业主要求执行。
二、概述导线测量是进行平面控制测量的主要方法之一，它适用于平坦地区，城镇建筑密集区及隐蔽地区。
由于光电测距及全站仪的普及，导线测量的应用日益广泛。
导线就是在地面上按一定要求选择一系列控制点，将相邻点用直线连接起来构成的折线。
根据测区的地形及已知高级控制点的情况，导线可布设成一下几种形式。
1、附合导线起始于一个高级控制点，最后附合到另一高级控制点的导线称为附合导线（图一）。
由于附合导线符合在两个已知点和两个已知方向上，所以具有检核条件，图形强度好，是小区域控制测量的首选方案。
2、闭合导线起、止与同一已知高级控制点，中间经过一系列的的导线点，形成一闭合多边形，这种导线称闭合导线（图二）。
闭合导线也有图形检核条件，是小区域控制测量的常用布设形式。
但由于他起、止同一点，产生图形整体偏转不易发现，因而图像强度不及附合导线。
3、支导线导线从一已知控制点开始，既不符合到另一已知点，又不回到原来起始点的，称支导线（图三）。
支导线没有图形检核条件，因此发生错误不易发现，一般只能用于无法布设符合或闭合导线的少数特殊情况，并且要对导线边长和测边数进行限制。
03 导线测量外业工作
准备工作：
收集资料：测区旧地形图、已 知点(平面和程控制点)资料、测量 规范； 仪器工具：所用仪器(包括仪 器的检验和校正)、工具、记录手 簿、材料。
踏勘选点
导线测量外业工作
测角
量边
定向
一、踏勘选点及建立标志
1、踏勘测区 实地了解测区地形； 了解已知点状况。
2、图上(指原有旧图)设计布网方案
n n n n n
≤1/55000 ≤1/35000 ≤1/15000 ≤1/10000 ≤1/5000
注：1、表中n为测站数。 2、当测区测图的最大比例尺为1: 1000，一、二、三级导线的导线长度、 平均边长可适当放长，但最大长度不应大于表中规定相应长度的2倍。
《工程测量规范》测距仪器的标称精度：
右
三、测角
闭合导线测量内角。 顺时针编号， 内角为右角；
2
逆时针编号， 内角为左角。
5
2
1
2 3
3
1
1 5
5
右
4
1 5
左
4
3
4
4
2
3
四、导线测量的主要技术要求
导线测量的主要技术要求
《工程测量规范》2007 测回数 导线 平均 测距 测角 测距相对 边长 中误差 中误差 等级 长度 1″级 2″级 6″级 （ km） （ km） （″） （ mm） 中误差 仪器 仪器 仪器 三等 四等 一级 二级 三级 14 9 4 2.4 1.2 3 1.5 0.5 0.25 0.1 1.8 2.5 5 8 12 20 18 15 15 15 1/150000 1/80000 1/30000 1/14000 1/7000 6 4 — — — 10 6 2 1 1 — — 4 3 2 方位角 导线全长 闭合差 相对闭合差 （″） 3.6 5 10 16 24
(整理)导线测量概述

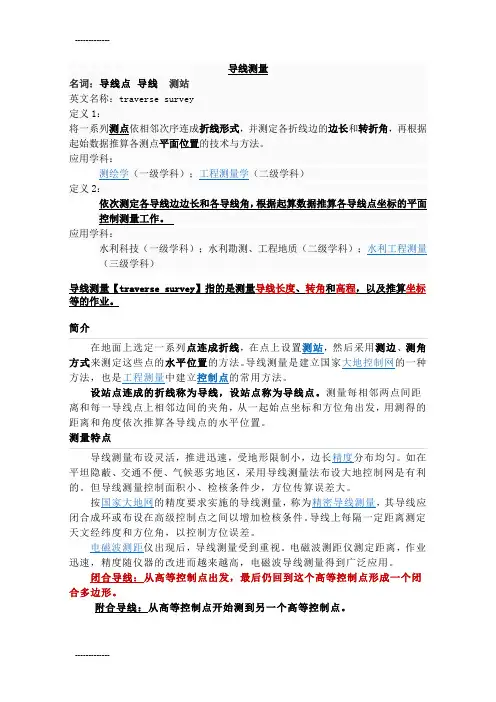

导线测量名词：导线点导线测站英文名称：traverse survey定义1：将一系列测点依相邻次序连成折线形式，并测定各折线边的边长和转折角，再根据起始数据推算各测点平面位置的技术与方法。
应用学科：测绘学（一级学科）；工程测量学（二级学科）定义2：依次测定各导线边边长和各导线角，根据起算数据推算各导线点坐标的平面控制测量工作。
应用学科：水利科技（一级学科）；水利勘测、工程地质（二级学科）；水利工程测量（三级学科）简介在地面上选定一系列点连成折线，在点上设置测站，然后采用测边、测角方式来测定这些点的水平位置的方法。
导线测量是建立国家大地控制网的一种方法，也是工程测量中建立控制点的常用方法。
设站点连成的折线称为导线，设站点称为导线点。
测量每相邻两点间距离和每一导线点上相邻边间的夹角，从一起始点坐标和方位角出发，用测得的距离和角度依次推算各导线点的水平位置。
测量特点导线测量布设灵活，推进迅速，受地形限制小，边长精度分布均匀。
如在平坦隐蔽、交通不便、气候恶劣地区，采用导线测量法布设大地控制网是有利的。
但导线测量控制面积小、检核条件少，方位传算误差大。
按国家大地网的精度要求实施的导线测量，称为精密导线测量，其导线应闭合成环或布设在高级控制点之间以增加检核条件。
导线上每隔一定距离测定天文经纬度和方位角，以控制方位误差。
电磁波测距仪出现后，导线测量受到重视。
电磁波测距仪测定距离，作业迅速，精度随仪器的改进而越来越高，电磁波导线测量得到广泛应用。
闭合导线：从高等控制点出发，最后仍回到这个高等控制点形成一个闭合多边形。
附合导线：从高等控制点开始测到另一个高等控制点。
测量方式为导线测量选择的测量路线称为导线。
它应当尽可能直伸，但由于地形限制，导线一般成一条折线。
导线上设置测站的点称为导线点。
测量每相邻两点间的距离，并在每一点上观测相邻两边之间的夹角，从一起始点坐标和方位角出发，利用测量的距离和角度，便可依次推算各导线点的水平位置（如图）。
测量工三项标准

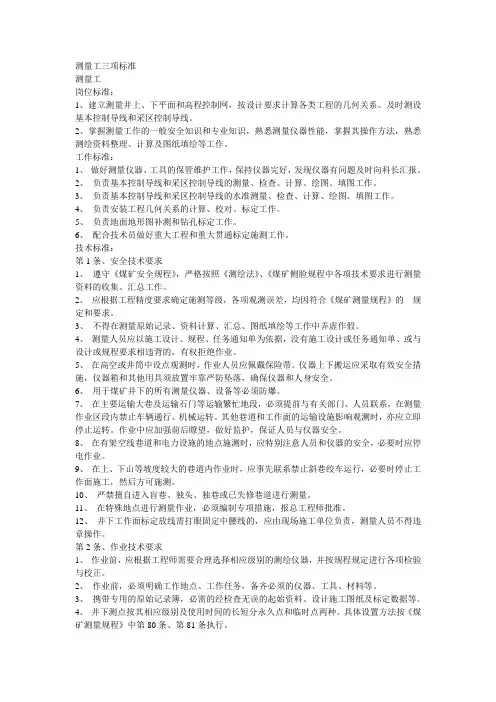

测量工三项标准测量工岗位标准：1、建立测量井上、下平面和高程控制网，按设计要求计算各类工程的几何关系。
及时测设基本控制导线和采区控制导线。
2、掌握测量工作的一般安全知识和专业知识，熟悉测量仪器性能，掌握其操作方法，熟悉测绘资料整理、计算及图纸填绘等工作。
工作标准：1、做好测量仪器、工具的保管维护工作，保持仪器完好，发现仪器有问题及时向科长汇报。
2、负责基本控制导线和采区控制导线的测量、检查、计算、绘图、填图工作。
3、负责基本控制导线和采区控制导线的水准测量、检查、计算、绘图、填图工作。
4、负责安装工程几何关系的计算、校对、标定工作。
5、负责地面地形图补测和钻孔标定工作。
6、配合技术员做好重大工程和重大贯通标定施测工作。
技术标准：第1条、安全技术要求1、遵守《煤矿安全规程》，严格按照《测绘法》、《煤矿侧脸规程中各项技术要求进行测量资料的收集、汇总工作。
2、应根据工程精度要求确定施测等级，各项观测误差，均因符合《煤矿测量规程》的规定和要求。
3、不得在测量原始记录、资料计算、汇总、图纸填绘等工作中弄虚作假。
4、测量人员应以施工设计、规程、任务通知单为依据，没有施工设计或任务通知单、或与设计或规程要求相违背的，有权拒绝作业。
5、在高空或井筒中设点观测时，作业人员应佩戴保险带。
仪器上下搬运应采取有效安全措施，仪器箱和其他用具须放置牢靠严防坠落，确保仪器和人身安全。
6、用于煤矿井下的所有测量仪器、设备等必须防爆。
7、在主要运输大巷及运输石门等运输繁忙地段，必须提前与有关部门、人员联系，在测量作业区段内禁止车辆通行、机械运转。
其他巷道和工作面的运输设施影响观测时，亦应立即停止运转。
作业中应加强前后瞭望，做好监护，保证人员与仪器安全。
8、在有架空线巷道和电力设施的地点施测时，应特别注意人员和仪器的安全，必要时应停电作业。
9、在上、下山等坡度较大的巷道内作业时，应事先联系禁止斜巷绞车运行，必要时停止工作面施工，然后方可施测。
导线测量外业观测.
式中：fβ—符合导线或闭合导线环的方位角闭合差（″）； n --计算fβ时的测站数； N –符合导线或闭合导线环的个数。
昆明冶金高等专科学校测绘学院 （三）进行水平角观测时应注意如下事项
1 2 3 4 5 6 7 8 9
10 11 12 4 /19
⑴ 要采取必要措施，保证仪器在观测过程中的稳定性。例如，安置仪器时 应踩紧脚架，防止下沉和产生偏转。在土壤过于松软的地区观测，要在三 脚架的三只脚尖地方打入木椿。在市区要防止柏油路面在夏天受热软化变 形带来的不良影响，在测站上必须撑伞，最好要把整个脚架都遮住。在观 测过程中，禁止旁人在三脚架附近走动。 ⑵ 防止温度对仪器结构的影响，在观测前半小时左右，仪器从箱中取出， 让它和外界空气的温度相一致。在使用仪器过程中，必须轻拿轻放，防止 震动和碰撞。 ⑶ 防止旁折光的影响，城市导线测量往往视线靠近热源而引起旁折光。例 如：日光照射到的建筑物的墙面、树杆、电线杆、土堆，以及通风筒的出 口处等等，当视线穿过河面或平行于河岸时，河面上空气密度与岸上空气 密度不一样，也要引起旁折光。因此，在导线选点时应考虑远离引起旁折 光的物体1米以外。为减少旁折光的影响，阴天观测比晴天要好。 ⑷ 在市区测角时，为克服行人和车辆等通视的障碍，水平角观测可在夜间 进行。另外用升高经纬仪及觇牌的脚架，观测人员站在方凳上观测，使视 线高于行人的高度，也是实践证明行之有效的方法。
1 2 3 4 5 6 7 8 9
10 11 12 12 /19
观测过程中，指标差绝对值不应大于30″，否则，应进行校正。 对已完成的完整测回，若发现超出这一规定时，只要垂直角互差， 指标差互差均不超限，该测回仍可采用。 垂直角互差的比较方法：同一方向的各测回进行比较。 指标差互差的比较方法：一测回中只观测一个方向时，对该方向 的各测回同一根水平丝算得的结果互相比较；一测回内观测多个方 向时，仅在同一测回内比较各方向同一根水平丝算得的结果。
铁路勘察平面控制测量工作细则
铁路勘察平面控制测量工作细则1.1一般规定1.1.1主题内容和适用范围本细则详细规定了集团公司在既有铁路改建勘测设计中进行平面控制网建立的原则和方法。
适用于设计行车速度200km∕h及以下标准轨距有祚轨道改建铁路工程测量。
1.1.2引用标准(1)《改建铁路工程测量规范》TBJI0105-2009/J963-2009(2)《铁路工程卫星定位测量规范》TB10054-2010(3)《铁路工程测量规范》TB101Ol-2009/J961-20091.1.3基本要求(1)平面坐标系统应采用国家坐标系或工程独立坐标系，投影宜采用高斯•克吕格投影,测区内投影长度变形值不宜大于25mm∕公里。
(2)高程系统宜采用1985国家高程基准。
当个别地段无1985国家高程基准点时，可引用其他水准高程或以假定高程起算。
在全线水准测量接通后，应消除断高，换算成1985国家高程基准，困难时应换算成全线统一的高程系统。
(3)当测区内高等级平面控制点精度和密度不能满足基础平面控制网(CPl)的起闭要求时，应首先施测框架平面控制网(CPO),CPO控制网应专门设计。
(4)各级平面控制网布设要求及适用范围见表1.13-1各级平面控制网布网技术要求及适用表1.131CPn GPS CPl4CPll CPl 的点间距为不超过4公里设-对相互通视的点。
1.2CPl控制网测量1.2.1CPl控制网布设（1）CPI控制网在框架网CPO的基础上采用GPS测量。
（2）CPI控制点根据线路平面图，沿线路敷设。
采用边联结方式构网，形成由三角形或大地四边形组成的带状网。
（3）CPI控制点每隔4公里左右布设一个点，长于1.5公里的隧道段于隧道进出口布设一对相互通视的点（超过10公里的隧道顶上中央附近设一至两个点），每对点间距离不小于800mo （4）在线路起、终点或与其它线路平面控制网衔接地段，必须有2个以上的CPl控制点重合，并在成果中反映出相互关系。
导线测量外业记录表
日期： 2009 年 3 月 15 日 天气： 晴 仪器型号： TC802 组号：S
日期： 2009 年 3 月 15 日 天气： 晴 仪器型号： TC802 组号：S
日期： 2009 年 3 月 16 日 天气： 晴 仪器型号： TC802 组号：S
日期： 2009 年 3 月 16 日 天气： 晴 仪器型号： TC802 组号：S
日期： 2009 年 3 月 17 日 天气： 晴 仪器型号： TC802 组号：S
日期： 2009 年 3 月 18 日 天气： 晴 仪器型号： TC802 组号：S
日期： 2009 年 3 月 19 日 天气： 晴 仪器型号： TC802 组号：S
日期： 2009 年 3 月 20 日 天气： 晴 仪器型号： TC802 组号：S
日期： 2009 年 3 月 21 日 天气： 晴 仪器型号： TC802 组号：S
日期： 2009 年 3 月 21 日 天气： 晴 仪器型号： TC802 组号：S
日期： 2009 年 3 月 22 日 天气： 晴 仪器型号： TC802 组号：S
日期： 2009 年 3 月 22 日 天气： 晴 仪器型号： TC802 组号：S
日期： 2009 年 3 月 23 日 天气： 晴 仪器型号： TC802 组号：S
日期： 2009 年 3 月 24 日 天气： 晴 仪器型号： TC802 组号：S
日期： 2009 年 3 月 25 日 天气： 晴 仪器型号： TC802 组号：S
日期： 2009 年 3 月 25 日 天气： 晴 仪器型号： TC802 组号：S
日期： 2009 年 3 月 25 日 天气： 晴 仪器型号： TC802 组号：S。
注册测绘师综合能力知识点汇总
第一章第1节大地测量学概论知识点一：大地测量的任务（多选）：大地测量是为研究地球的形状及表面特性进行的实际测量工作。
其主要任务是建立国家或大范围的精密控制测量网，内容有三角测量、导线测量、水准测量、天文测量、重力测量、惯性测量、卫星大地测量以及各种大地测量数据处理等。
①它为大规模地形图测制及各种工程测量提供高精度的平面控制和高程控制；②为空间科学技术和军事用途等提供精确的点位坐标、距离、方位及地球重力场资料；③为研究地球形状和大小、地壳形变及地震预报等科学问题提供资料。
知识点二：大地测量的特点（了解）：(1)长距离、大范围；(2)高精度；(3)实时、快速；(4)“四维”；(5)地心；(6)学科融合知识点三：大地坐标系统与参考框：大地测量系统规定了大地测量的起算基准、尺度标准及其实现方式。
大地测量系统包括坐标系统、高程系统、深度基准和重力参考系统。
与大地测量系统相对应，大地参考框架有坐标（参考）框架、高程（参考）框架和重力测量（参考）框架三种。
知识点四：大地测量参心坐标框架：根据其原点位置不同，分为地心坐标系统和参心坐标系统。
大地测量常数是指与地球一起旋转且和地球表面最佳吻合的旋旋转椭球（即地球椭球）几何参数和物理参数。
54坐标系、80坐标系所采用参考椭球、大地原点；54坐标系：克拉索夫斯基椭球，前苏联的普尔科沃；80坐标系：1975年国际椭球体；陕西西安知识点五：地心坐标系：国际地面参考框架(itrf)是国际地面参考系统(itrs)的具体实现。
它以甚长基线干涉测量(vlbi)、卫星激光测距(slr)、激光测月(llr)、gps和卫星多普勒定轨定位(doris)等空间大地测量技术构成全球观测网点，经数据处理，得到itrf点（地面观测点）站坐标和速度场等。
2000国家大地控制网是定义在itfs 2000地心坐标系统中的区域性地心坐标框架。
区域性地心坐标框架一般由三级构成。
第一级为连续运行站构成的动态地心坐标框架，它是区域性地心坐标框架的主控制；第二级是与连续运行站定期联测的大地控制点构成的准动态地心坐标框架；第三级是加密大地控制点.（itrf）已成为国际公认的应用最广泛、精度最高的地心坐标框架。
导线测量概述
导线测量概述导线测量名词：导线点导线测站英文名称：traverse survey定义1：将一系列测点依相邻次序连成折线形式，并测定各折线边的边长和转折角，再根据起始数据推算各测点平面位置的技术与方法。
应用学科：测绘学（一级学科）；工程测量学（二级学科）定义2：依次测定各导线边边长和各导线角，根据起算数据推算各导线点坐标的平面控制测量工作。
应用学科：水利科技（一级学科）；水利勘测、工程地质（二级学科）；水利工程测量（三级学科）导线测量【traverse survey】指的是测量导线长度、转角和高程，以及推算坐标等的作业。
简介在地面上选定一系列点连成折线，在点上设置测站，然后采用测边、测角方式来测定这些点的水平位置的方法。
导线测量是建立国家大地控制网的一种方法，也是工程测量中建立控制点的常用方法。
设站点连成的折线称为导线，设站点称为导线点。
测量每相邻两点间距离和每一导线点上相邻边间的夹角，从一起始点坐标和方位角出发，用测得的距离和角度依次推算各导线点的水平位置。
测量特点导线测量布设灵活，推进迅速，受地形限制小，边长精度分布均匀。
如在平坦隐蔽、交通不便、气候恶劣地区，采用导线测量法布设大地控制网是有利的。
但导线测量控制面积小、检核条件少，方位传算误差大。
按国家大地网的精度要求实施的导线测量，称为精密导线测量，其导线应闭合成环或布设在高级控制点之间以增加检核条件。
导线上每隔一定距离测定天文经纬度和方位角，以控制方位误差。
电磁波测距仪出现后，导线测量受到重视。
电磁波测距仪测定距离，作业迅速，精度随仪器的改进而越来越高，电磁波导线测量得到广泛应用。
闭合导线：从高等控制点出发，最后仍回到这个高等控制点形成一个闭合多边形。
附合导线：从高等控制点开始测到另一个高等控制点。
测量方式为导线测量选择的测量路线称为导线。
它应当尽可能直伸，但由于地形限制，导线一般成一条折线。
导线上设置测站的点称为导线点。
测量每相邻两点间的距离，并在每一点上观测相邻两边之间的夹角，从一起始点坐标和方位角出发，利用测量的距离和角度，便可依次推算各导线点的水平位置（如图）。
导线测量规范Ⅰ导线测量的主要技术要求各等级导线测量的主要
导线测量规范（I）导线测量的主要技术要求各等级导线测量的主要技术要求，应符合表3.3.1的规定。
2当测区测图的最大比例尺为1 : 1000时，一、二、三级导线的导线长度，、平均边长可适当放长，但最大长度不应大于表中规定相应长度的2倍。
332当导线平均边长较短时，应控制导线边数不超过表 3.3.1相应等级导线长度和平均边长算得的边数；当导线长度小于表 3.3.1规定长度的1/3时，导线全长的绝对闭合差不应大于13 cm o3.3.3导线网中，结点与结点、结点与高级点之间的导线段长度不应大于表331中相应等级规定长度的0.7倍。
（川）水平角观测3.3.7水平角观测所使用的全站仪、电子经纬仪和光学经纬仪，应符合下列相关规定：1照准部旋转轴正确性指标：管水准器气泡或电子水准器长气光在各位置的读数较差，1秒级仪器不应超过2格，2秒级仪器不应超过1格，6秒级仪器不应超过1.5格。
2光学经纬仪的测微器行差及隙动差指标：1秒级仪器不应大于1秒，2秒级仪器不应大于2秒。
3水平轴不垂直于垂直轴之差指标；1秒级仪器不应超过10秒，2秒级仪器不应超过15秒，6秒级仪器不应超过20秒。
4补偿器的补偿要求：在仪器补偿器的补偿区间，对观测成果应能进行有效补偿。
5垂直微动旋转使用时，视准轴在水平方向上不产生偏移。
6仪器的基座在照准部施转时的位移指标：1秒级仪器不应超过0.3秒，2秒级仪器不应超过1秒，6秒级仪器不应超过 1.5秒。
7光学（或激光）对中器的视轴（或射线）与竖轴的重合度不应大于1伽。
3.3.8水平角观测宜采用方向观测法，并符合下列规定：1方向观测法的技术要求，不应超过表 3.3.8的规定。
注；1全站仪、电子经纬仪水平角观测时不受光学测微器两次重合读数之差指标的限制。
2当观测方向的垂直角超过土3°的范围时，该方向2C互差可按相邻测回同方向进行比较，其值应满足表中一测回内2C互差的限值。
2当观测方向不多于3个时，可不归零。
导线测量规范
导线测量规范（Ⅰ）导线测量的主要技术要求各等级导线测量的主要技术要求，应符合表的规定。
注：1 表中n为测站数。
2 当测区测图的最大比例尺为1：1000时，一、二、三级导线的导线长度，、平均边长可适当放长，但最大长度不应大于表中规定相应长度的2倍。
3.3.2 当导线平均边长较短时，应控制导线边数不超过表相应等级导线长度和平均边长算得的边数；当导线长度小于表规定长度的1/3时，导线全长的绝对闭合差不应大于13㎝。
3.3.3 导线网中，结点与结点、结点与高级点之间的导线段长度不应大于表中相应等级规定长度的倍。
（Ⅲ）水平角观测3.3.7 水平角观测所使用的全站仪、电子经纬仪和光学经纬仪，应符合下列相关规定：1 照准部旋转轴正确性指标：管水准器气泡或电子水准器长气光在各位置的读数较差，1秒级仪器不应超过2格，2秒级仪器不应超过1格，6秒级仪器不应超过格。
2 光学经纬仪的测微器行差及隙动差指标：1秒级仪器不应大于1秒，2秒级仪器不应大于2秒。
3 水平轴不垂直于垂直轴之差指标；1秒级仪器不应超过10秒，2秒级仪器不应超过15秒，6秒级仪器不应超过20秒。
4 补偿器的补偿要求：在仪器补偿器的补偿区间，对观测成果应能进行有效补偿。
5 垂直微动旋转使用时，视准轴在水平方向上不产生偏移。
6 仪器的基座在照准部施转时的位移指标：1秒级仪器不应超过秒，2秒级仪器不应超过1秒，6秒级仪器不应超过秒。
7 光学（或激光）对中器的视轴（或射线）与竖轴的重合度不应大于1㎜。
3.3.8 水平角观测宜采用方向观测法，并符合下列规定：1 方向观测法的技术要求，不应超过表3.3.8的规定。
表3.3.8 水平角方向观测法的技术要求注；1 全站仪、电子经纬仪水平角观测时不受光学测微器两次重合读数之差指标的限制。
2 当观测方向的垂直角超过±30的范围时，该方向2C互差可按相邻测回同方向进行比较，其值应满足表中一测回内2C互差的限值。
2 当观测方向不多于3个时，可不归零。
矿山测量生产实习指导
（一）外业测量 1.与水准测量一同完成 2.测量方法 先用皮尺沿轨面(或底板)每隔10m或20m标记一个临时 测点(中间点)，并将其标设在巷道两帮上，以便调整坡度 放腰线时使用。这些测点要统一编号。 施测时在每测站上先用两次仪器高测出转点间的高差， 符合要求后，再利用第二次仪器高，依次读取中间点上水 准尺读数。 内业计算时，先根据后视点的高程和第二次仪器高时 的后视点水准尺读数，求出仪器视线高程；再由仪器视线 高程减去各中间点上的水准尺读数，即为各中间点的高程。
A
β
1
2
B 1
2
C 1
2
项目四 模拟井下巷道的中线标设
（2）瞄线法
1、2、3上分别挂上垂球，一个人站在中线1后面指挥另 一个人在掘进头移动矿灯的位置，使矿灯位于这组中线点的 延长线上，矿灯的位置就是巷道中线的位置。
（3）拉线法
1、2、3上分别挂上垂球，细绳一段系在1的垂球上，另 一端拉向掘进头，使细绳与2、3处的垂球线相切，这时，细 绳另一端的位置就是巷道中线的位置。
竖直角观测限差 DJ2 测回数 1 竖直角 互差 — 指标差 互差 — 测回数 2 DJ6 竖直角 互差 25” 指标差 互差 25”
观测方法 （中丝法）
对向观测
单向观测
2
15”
15”
3
25”
25”
项目一 模拟井下基本控制导线测量
四、测导线工作的一般顺序及记录本记录规范 1、检查角 2、测导线 检查角限差 3、升井计算导线、上图 7″导线 20″ 4、检查、计算偏距
（1）经纬仪法
延设之前应检查B点处旧的一组中线点是否移动，若未 移动，B处安置经纬仪，后视A点，根据指向角用正倒镜测设 一组中线点C、1、2。
导线测量及其计算
导线测量一、导线测量概述导线——测区内相邻控制点连成直线而构成的连续折线(导线边)。
导线测量——在地面上按一定要求选定一系列的点依相邻次序连成折线，并测量各线段的边长和转折角，再根据起始数据确定各点平面位置的测量方法。
主要用于带状地区、隐蔽地区、城建区、地下工程、公路、铁路等控制点的测量。
导线的布设形式：附合导线、闭合导线、支导线，导线网。
附合导线网自由导线网钢尺量距各级导线的主要技术要求注：表中n为测站数，M为测图比例尺的分母表6J-1 图根电磁波测距附合导线的技术要求二、导线测量的外业工作1.踏勘选点及建立标志2.导线边长测量光电测距（测距仪、全站仪）、钢尺量距当导线跨越河流或其它障碍时，可采用作辅助点间接求距离法。
(α+β+γ)-180o改正内角,再计算FG边的边长：FG=bsinα／sinγ3.导线转折角测量一般采用经纬仪、全站仪用测回法测量，两个以上方向组成的角也可用方向法。
导线转折角有左角和右角之分。
当与高级控制点连测时，需进行连接测量。
三、导线测量的内业计算思路：①由水平角观测值β，计算方位角α；②由方位角α及边长D, 计算坐标增量ΔX 、ΔY；③由坐标增量ΔX 、ΔY，计算X、Y。
（计算前认真检查外业记录，满足规范限差要求后，才能进行内业计算）坐标正算（由α、D，求X、Y）已知A（x A,y A），D AB,αAB，求B点坐标x B,y B。
坐标增量:待求点的坐标:(一）闭合导线计算图6-10是实测图根闭合导线示意图，图中各项数据是从外业观测手簿中获得的。
已知数据:12边的坐标方位角：12 =125°30′00″；1点的坐标：x1=500.00，y1=500.00现结合本例说明闭合导线计算步骤如下：准备工作：填表，如表6-5 中填入已知数据和观测数据.1、角度闭合差的计算与调整：n边形闭合导线内角和理论值：(1) 角度闭合差的计算：例：fβ=Σβ测－（n-2）×180o=359o59'10"－360o= －50";闭合导线坐标计算表(6-5)(2) 角度容许闭合差的计算（公式可查规范）（图根导线）若：f测≤ fβ容，则：角度测量符合要求，否则角度测量不合格，则1）对计算进行全面检查，若计算没有问题，2）对角度进行重测本例：fβ= －50″根据表6-5可知，=±120″则fβ<fβ容，角度测量符合要求3) 角度闭合差fβ的调整：假定调整前提是：假定所有角的观测误差是相等的，角度改正数：（n—测角个数）角度改正数计算，按角度闭合差反号平均分配，余数分给短边构成的角。
外业手簿
第四部分纬地外业手簿教程( Hint CE V5.X )第二十三章纬地掌上放线系统使用说明23.1 前言纬地独家研制并推出掌上电脑（Ppc）路线外业设计、放线及纵横断数据输入软件——“纬地掌上路线设计手簿”、“纬地掌上放线手簿”、“纬地横断手簿”、“纬地纵断手簿”，主要用于公路、城市道路、互通式立交等的外业路线设计计算、调线计算、现场放线计算及现场录入逐桩的纵断面地面线数据和横断面地面线数据。
由于其核心参照本公司的纬地道路CAD源代码，所以不仅可以处理任意复杂的平面线形组合、精确施放中桩、边桩、边界以及桥位桩（可以是一定角度的），而且可以达到与纬地道路CAD 相同的极高精度。
该软件安装支持目前各类基于Pocket PC2000/2002/2003版平台以及最新的Windows Mobile 5.0版操作系统的所有掌上电脑，并可以与微机随时互传数据，自动转换数据格式。
是使用PC1500/E500等计算设备进行外业设计与放线的升级换代软件。
23.2 安装与使用以上四套软件均采用注册码加密形式，用户可以自由从纬地道路CAD网站(或其他途径复制)下载软件，在完成掌上电脑上计算机的通讯连接后，直接从计算机上运行安装安装盘中的HintPPC.msi程序，按照屏幕提示操作将可以自动完成从计算机→掌上电脑四套软件的安装过程。
安装完成后，第一次启动“开始”→“程序”→“纬地掌上路线平面设计”，程序将根据您掌上电脑的芯片代码自动生成“注册源代码”。
用户需将此“源代码”电话给(或传真到)本开发组，索取新的“注册码”，并输入到掌上电脑界面上，点按“确定”便可完成软件注册，以后便可以自由永远使用了。
23.3 纬地掌上放线手簿软件使用说明公路放线测量是把图上设计的路线方案或实地定测的路线进行实际地面加桩放样的一项测量工作。
纬地掌上放线手簿软件的主要功能是自动进行路线平面计算、方位计算，直接配合全站仪进行公路路线、互通式立交匝道的现场（实地）放线。
