助焊剂的使用知识
助焊剂相关知识简介
二、助焊剂的成分
（1）溶剂：它能够使助焊剂中的各种组份均匀有效的混合在一 ）溶剂： 起。目前常用溶剂主要以醇类为主，如乙醇、异丙醇等。 （2）活化剂：以有机酸或有机酸盐类为主，无机酸或无机酸盐 ）活化剂： 类在电子装联焊剂中基本不用。 （3）表面活性剂：以烷烃类或氟碳类等高效表面活性剂为主。 ）表面活性剂： ）：松香本身具有一定的活化性，但 （4）松香（树脂、成膜剂）： ）松香（树脂、成膜剂）： 在助焊剂中添加时一般作为载体使有，它能够帮助其他组份 有效发挥其应有作用。 （5）其他添加剂：除以上组份外，助焊剂往往根据具体的要求 ）其他添加剂： 而添加不同的添加剂，如光亮剂、消光剂、阻燃剂等。
电子工业用助焊剂 相关知识简介
主要内容
一、助焊剂的概念 二、助焊剂的成分 三、助焊剂的基本要求 四、助焊剂的分类 五、助焊剂的性能指标 六、助焊剂的发展趋势
一、助焊剂的概念
焊接时使用的辅料，是一种能清除焊 焊接时使用的辅料，是一种能清除焊 清除 料和被焊母材表面的氧化物， 料和被焊母材表面的氧化物，使表面达到 氧化物 必要的清洁度的活性物质。它能防止焊接 必要的清洁度的活性物质。它能防止焊接 防止 期间表面的再次氧化， 期间表面的再次氧化，降低焊料表面张 再次氧化 力，提高焊接性能。 的助焊能力或化学活性（保证去除氧化层的能力） 一定的助焊能力或化学活性（保证去除氧化层的能力） 良好的热稳定性（保证在较高的焊锡温度下不分解、失效） 良好的热稳定性（保证在较高的焊锡温度下不分解、失效）
五 大 要 求
良好的润湿性、促进焊料扩展（保证较好的焊接效果） 良好的润湿性、促进焊料扩展（保证较好的焊接效果） 焊后残渣少，对焊后材质无腐蚀， 焊后残渣少，对焊后材质无腐蚀，良好的电气绝缘性能 良好的清洗性， 良好的清洗性，甚至不需要清洗

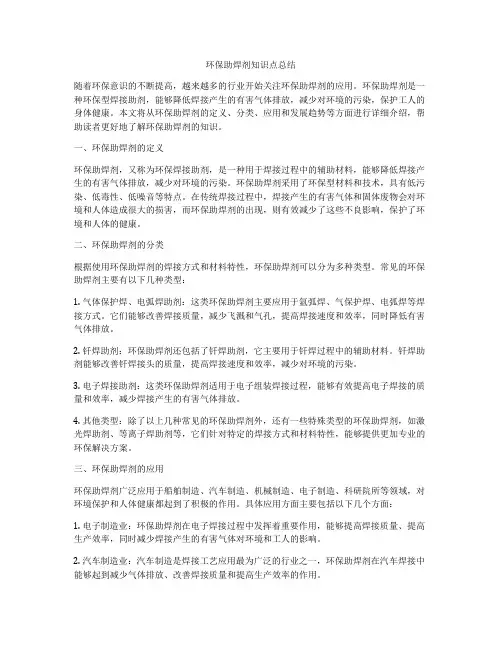

环保助焊剂知识点总结
环保助焊剂知识点总结随着环保意识的不断提高，越来越多的行业开始关注环保助焊剂的应用。
环保助焊剂是一种环保型焊接助剂，能够降低焊接产生的有害气体排放，减少对环境的污染，保护工人的身体健康。
本文将从环保助焊剂的定义、分类、应用和发展趋势等方面进行详细介绍，帮助读者更好地了解环保助焊剂的知识。
一、环保助焊剂的定义环保助焊剂，又称为环保焊接助剂，是一种用于焊接过程中的辅助材料，能够降低焊接产生的有害气体排放，减少对环境的污染。
环保助焊剂采用了环保型材料和技术，具有低污染、低毒性、低噪音等特点。
在传统焊接过程中，焊接产生的有害气体和固体废物会对环境和人体造成很大的损害，而环保助焊剂的出现，则有效减少了这些不良影响，保护了环境和人体的健康。
二、环保助焊剂的分类根据使用环保助焊剂的焊接方式和材料特性，环保助焊剂可以分为多种类型。
常见的环保助焊剂主要有以下几种类型：1. 气体保护焊、电弧焊助剂：这类环保助焊剂主要应用于氩弧焊、气保护焊、电弧焊等焊接方式。
它们能够改善焊接质量，减少飞溅和气孔，提高焊接速度和效率，同时降低有害气体排放。
2. 钎焊助剂：环保助焊剂还包括了钎焊助剂，它主要用于钎焊过程中的辅助材料。
钎焊助剂能够改善钎焊接头的质量，提高焊接速度和效率，减少对环境的污染。
3. 电子焊接助剂：这类环保助焊剂适用于电子组装焊接过程，能够有效提高电子焊接的质量和效率，减少焊接产生的有害气体排放。
4. 其他类型：除了以上几种常见的环保助焊剂外，还有一些特殊类型的环保助焊剂，如激光焊助剂、等离子焊助剂等，它们针对特定的焊接方式和材料特性，能够提供更加专业的环保解决方案。
三、环保助焊剂的应用环保助焊剂广泛应用于船舶制造、汽车制造、机械制造、电子制造、科研院所等领域，对环境保护和人体健康都起到了积极的作用。
具体应用方面主要包括以下几个方面：1. 电子制造业：环保助焊剂在电子焊接过程中发挥着重要作用，能够提高焊接质量、提高生产效率，同时减少焊接产生的有害气体对环境和工人的影响。
助焊剂组成及使用知识
助焊剂组成及使用知识助焊剂是一种用于焊接过程中的辅助材料，可以提高焊接质量和效率。
它通常以粉末、液体或糊状的形式存在，在焊接过程中和焊接区域附近起到一定的作用。
下面是关于助焊剂的组成和使用知识的详细介绍。
一、助焊剂的组成助焊剂主要由活性剂、助剂和基体组成。
1.活性剂活性剂是助焊剂中的主要成分，它决定了助焊剂的性能。
常见的活性剂有氯化锌、氯化亚铁、氯化铵、氯化铵亚锡等。
这些活性剂可以在焊接过程中与焊锡产生反应，形成金属间的化合物，提高焊接的可靠性和牢固性。
2.助剂助剂是助焊剂中的辅助成分，可以改善助焊剂的性能和使用效果。
常见的助剂有树脂、润湿剂、活性剂、抗氧化剂、表面活性剂等。
助剂的种类和比例会直接影响助焊剂的性能和适用范围。
3.基体助焊剂的基体是承载其他成分的物质，通常是由树脂或液体组成。
基体的作用是提供粘附性和流动性，使助焊剂能够均匀涂覆在焊接区域上，并保持一定的稳定性。
二、助焊剂的使用知识助焊剂的使用方法和注意事项如下：1.选择适合的助焊剂根据焊接材料、焊接方式和焊接环境的不同，选择适合的助焊剂。
不同的焊接要求可能需要不同类型的助焊剂，如铅锡焊需要使用酸性助焊剂，而铝焊则需要使用碱性助焊剂。
2.清洁焊接区域在焊接之前，必须确保焊接区域的表面干净，没有油脂、氧化物等。
否则，助焊剂可能无法有效地附着在焊接区域上，影响焊接效果。
3.均匀涂覆助焊剂使用刷子、滚轮或喷涂等方式将助焊剂均匀涂覆在焊接区域上。
注意不要涂覆过量的助焊剂，否则可能导致焊接过程中产生的残留物增加，影响焊接质量。
4.控制焊接温度和时间在焊接过程中，要控制焊接温度和时间，并遵循助焊剂的使用说明。
过高的焊接温度或过长的焊接时间可能导致助焊剂的反应过度，或者造成焊接材料的烧损，从而影响焊接质量。
5.储存和保养助焊剂未使用的助焊剂应存放在干燥、密封的容器中，避免与空气接触，防止助焊剂吸湿或发生化学反应。
如果助焊剂已经过期或受到污染，应停止使用。

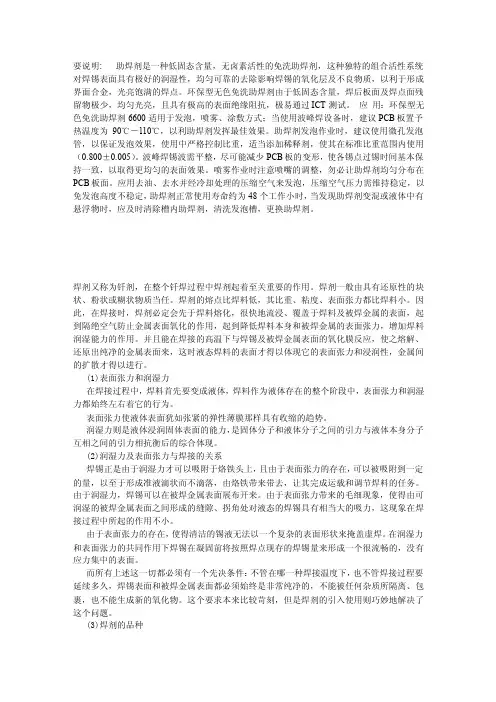

[知识]助焊剂的使用方法
![[知识]助焊剂的使用方法](https://img.taocdn.com/s3/m/0b85e4d059f5f61fb7360b4c2e3f5727a5e924d7.png)
要说明: 助焊剂是一种低固态含量，无卤素活性的免洗助焊剂，这种独特的组合活性系统对焊锡表面具有极好的润湿性，均匀可靠的去除影响焊锡的氧化层及不良物质，以利于形成界面合金，光亮饱满的焊点。
环保型无色免洗助焊剂由于低固态含量，焊后板面及焊点面残留物极少，均匀光亮，且具有极高的表面绝缘阻抗，极易通过ICT测试。
应用：环保型无色免洗助焊剂6600适用于发泡，喷雾、涂敷方式；当使用波峰焊设备时，建议PCB板置予热温度为90℃－110℃，以利助焊剂发挥最佳效果。
助焊剂发泡作业时，建议使用微孔发泡管，以保证发泡效果，使用中严格控制比重，适当添加稀释剂，使其在标准比重范围内使用（0.800±0.005）。
波峰焊锡波需平整，尽可能减少PCB板的变形，使各锡点过锡时间基本保持一致，以取得更均匀的表面效果。
喷雾作业时注意喷嘴的调整，勿必让助焊剂均匀分布在PCB板面。
应用去油、去水并经冷却处理的压缩空气来发泡，压缩空气压力需维持稳定，以免发泡高度不稳定，助焊剂正常使用寿命约为48个工作小时，当发现助焊剂变混或液体中有悬浮物时，应及时清除槽内助焊剂，清洗发泡槽，更换助焊剂。
焊剂又称为钎剂，在整个钎焊过程中焊剂起着至关重要的作用。
焊剂一般由具有还原性的块状、粉状或糊状物质当任。
焊剂的熔点比焊料低，其比重、粘度、表面张力都比焊料小。
因此，在焊接时，焊剂必定会先于焊料熔化，很快地流浸、覆盖于焊料及被焊金属的表面，起到隔绝空气防止金属表面氧化的作用，起到降低焊料本身和被焊金属的表面张力，增加焊料润湿能力的作用。
并且能在焊接的高温下与焊锡及被焊金属表面的氧化膜反应，使之熔解、还原出纯净的金属表面来，这时液态焊料的表面才得以体现它的表面张力和浸润性，金属间的扩散才得以进行。
(1)表面张力和润湿力在焊接过程中，焊料首先要变成液体，焊料作为液体存在的整个阶段中，表面张力和润湿力都始终左右着它的行为。
表面张力使液体表面犹如张紧的弹性薄膜那样具有收缩的趋势。

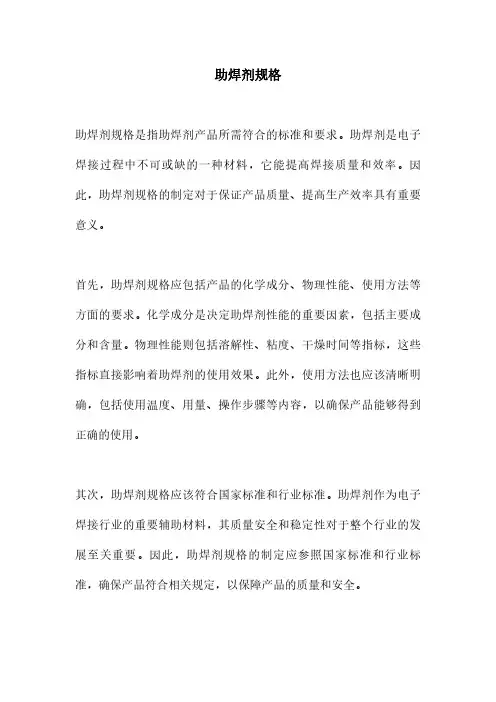

助焊剂规格
助焊剂规格
助焊剂规格是指助焊剂产品所需符合的标准和要求。
助焊剂是电子焊接过程中不可或缺的一种材料，它能提高焊接质量和效率。
因此，助焊剂规格的制定对于保证产品质量、提高生产效率具有重要意义。
首先，助焊剂规格应包括产品的化学成分、物理性能、使用方法等方面的要求。
化学成分是决定助焊剂性能的重要因素，包括主要成分和含量。
物理性能则包括溶解性、粘度、干燥时间等指标，这些指标直接影响着助焊剂的使用效果。
此外，使用方法也应该清晰明确，包括使用温度、用量、操作步骤等内容，以确保产品能够得到正确的使用。
其次，助焊剂规格应该符合国家标准和行业标准。
助焊剂作为电子焊接行业的重要辅助材料，其质量安全和稳定性对于整个行业的发展至关重要。
因此，助焊剂规格的制定应参照国家标准和行业标准，确保产品符合相关规定，以保障产品的质量和安全。
另外，助焊剂规格还应考虑到环保因素。
随着社会的进步和环保意识的增强，对于助焊剂的环保性能要求也越来越高。
助焊剂规格应该要求产品符合环保标准，减少对环境的污染，确保产品的可持续发展。
总的来说，助焊剂规格的制定是非常重要的。
通过制定合理的规格，可以保证助焊剂产品的质量和安全，提高产品的竞争力，促进行业的发展。
因此，企业在生产助焊剂产品时，应严格按照助焊剂规格的要求进行生产，确保产品质量，满足用户需求。
助焊剂组成及使用知识
助焊剂组成及使用知识目录一、助焊剂组成基本知识 (1)一几个电子缩略语…………………………………………………………………二简介………………………………………………………………………………三助焊剂的分类……………………………………………………………………二、助焊剂使用基本知识 (2)三、焊接原理…………………………………………………………………………………1、润湿…………………………………………………………………………………2、扩散…………………………………………………………………………………3、冶金结合……………………………………………………………………………四、波峰焊 (7)4.1术语…………………………………………………………………………………4.2一般波峰焊…………………………………………………………………………一焊接方式………………………………………………………………………二工艺参数………………………………………………………………………4.3表面贴装波峰焊……………………………………………………………………一工艺流程………………………………………………………………………二焊接方式………………………………………………………………………三工艺参数………………………………………………………………………4.4质量保证措施………………………………………………………………………一焊料的成分控制………………………………………………………………二焊料的防氧化…………………………………………………………………三对印制电路板的要求…………………………………………………………4.5波峰焊最常见缺陷及产生原因……………………………………………………五、助焊剂与波峰焊机的配合 (14)六、免洗助焊剂 (15)生产中出现的问题及一般解决办法……………………………………………………七、焊点图例及焊点质量要求 (16)一焊点图例……………………………………………………………………………1、合格焊点…………………………………………………………………………2、一般常见的不良焊点……………………………………………………………二焊点质量要求………………………………………………………………………一、助焊剂组成基本知识一几个电子缩略语：PCB:印制电路板ODS:臭氧层消耗物质RA:活性焊剂RMA:中等活性焊剂SMT:表面贴装技术IR:绝缘电阻SIR:表面绝缘电阻FLUX:助焊剂IC:集成电路NCF:免洗助焊剂SoldingFlux:助焊剂二简介：本处所说的助焊剂SoldingFlux是指用于印制电路板PCB锡焊用的液态助剂;由于先前使用的助焊剂含有大量的松香,所以助焊剂又称松香水,并沿袭至今;锡焊作业中需要使用助剂,就是因为在印制板表面及液态锡实为锡铅合金表面有一层氧化物及其他不利于焊接的物质,这些物质阻止了电路板表面金属同焊锡形成键合并进而阻止了电连接的形成,这就要求助焊剂具有去除氧化物能力;到迄今为止发现的能与氧化物发生反应的物质几乎无一例外的都呈酸性,实际上,所有的商业助焊剂都是以酸作为助焊剂的主体;松香,一种常温下呈固态的树脂,主要成分是树脂酸,在焊接温度230℃～270℃下具有良好的去除氧化物能力,在冷却至70℃以下时又呈固态,对电路板及焊点金属形成保护层,所以松香在绝大部分助焊剂都是首选材料;由于松香又具有一些缺点：色泽较深、残留物有粘性、发烟量大等,所以通常又不使用原始的松香,而是选用经过改性的衍生物,诸如氢化松香、马来松香、聚合松香、浅色松香等;松香的添加量从1%至35%不等;添加松香量较多的助焊剂,比重较高,色泽较深;如果所使用的印制电路板存放时间较久或因其他原因致使氧化较为严重,这时单独使用松香已显得助焊力不够,要加入能提高松香活性的活化剂,一般是盐酸或氢溴酸的胺盐;胺的碱性可以把酸的酸性完全中和;这类活化剂虽然能大大提高焊接效果,但是氯或溴所引起的腐蚀和绝缘电阻下降又是致命的缺陷;近年来发展起来的无卤素即氯、溴等助焊剂完全摒弃了传统的活化剂,而代之以另一类安全活化剂——小分子有机酸;这类活化剂单独清除氧化物的能力足以满足焊接要求；同时,在焊接温度下大部分可以升华即直接由固态变为气态而不经过液态或汽化,残渣的绝缘电阻很高;经过我公司的实验证明,有十余种有机酸可以在助焊剂中安全使用;三助焊剂的分类：无机酸焊剂————盐酸、氢氟酸、正磷酸;不用于印制电路板的焊接;有机酸焊剂OA——有机酸的溶液,如油酸、乳酸;树脂焊剂—————含有天然或合成树脂;其中树脂型焊剂又可分为：1普通树脂型焊剂R型：用无氯溶剂将松香溶解的溶液;2中等活性焊剂RMA型：即在R型焊剂中加入了能提高活性的中等活性剂;3活性焊剂RA型：即在R型焊剂中加入了能提高活性的活性剂;二、助焊剂使用基本知识1、比重即1升液体的重量与1升水的重量的比值,体现有效成分的浓度;由于1升水的重量接近1公斤,所以液体的比重即可以认为是1升液体的重量的公斤数;比如1升酒精的重量是0.78公斤,那么酒精的比重即为0.78;比重的测量可用比重计,既方便快捷又准确;其操作方法如下：取一支250ml的量筒,装入250ml的样品;将比重计放入量筒内,使比重计悬浮在量筒中;静止后,平视观测比重计与液面交界线刻度数字,此数字大小即为助焊剂的比重值;测量温度为20℃;需要说明的是,同一液体,在不同温度下的比重是不一样的,在温度升高时,由于体积膨胀,所以比重下降;大部分松香焊剂的比重都在0.80以上,而不含松香的焊剂的比重大多在0.795～0.800之间;有时候用户会发现：同一种供应商每次提供的助焊剂比重都不相同,时高时低,这是为什么呢这主要是温度的影响：在不同温度下测得的比重会有些差异;比如916助焊剂,温度每升高5℃,比重即降低0.006;通常出厂时测定的比重都是在20℃时测的数值,那么在30℃时,比重就降低了0.012;2、色泽为什么供货商每次提供的焊剂颜色都不一样而且放置越久颜色越深这类助焊剂通常含有松香或其他含有不饱和基团的物质,这些基团受到阳光照射后会与溶解氧发生反应形成有颜色的基团;阳光照射越久有色基团越多,所以放置越久颜色越深;如果供货商每次供货的贮存时间不同,当然颜色也就不一样;如果颜色变化不是太大,溶液清澈透明、不浑浊、无异臭,比重正常,即可正常使用;对于无松香焊剂而言,出现这个问题的可能性较小;3、气味助焊剂本身的味道一般都是醇类溶剂的味道,不会有太难闻的气味;在使用过程中,尤其是手工浸焊,如果通风不好,会有很刺鼻的气味,这是松香裂解形成的气味和有机酸等气化形成的刺激性气氛所致;一般来说,助焊剂焊接时的气味都不可能消除,只能尽可能地减少,使用无松香或低固态含量助焊剂会降低刺激性;为了消除刺激,最好的方式是改善通风;4、毒性助焊剂绝大部分是溶剂,这些溶剂的毒性不会比酒精大；通常使用的添加剂也都是经常用于其他领域的;有些甚至是食品级,其安全性早已被证实,如果不是大量吞服,不会对人体构成危害;一旦大量吞服,请设法呕吐,并立即前往医院治疗;特别提醒：有些助焊剂制造厂为了迎合电子厂商的低价要求,在使用的溶剂体系中大量掺入了其他工业级原料,其安全性很难保证,所以应着重改善通风环境,并避免与人体直接接触;5、危险性属易燃品;贮存及使用过程中应避免接触明火;同时还要注意避免阳光直射和高温,以免形成可燃性的气氛;6、经济性由于助焊剂中的溶剂大多容易挥发,所以应避免高温,并应当注意密闭,以减少助焊剂的损失;7、贮存避免高温、阳光直射；避免进入灰尘、水等异物;8、消防助焊剂一旦着火,应使用干粉灭火器或二氧化碳灭火器;9、接触皮肤处理助焊剂对皮肤并无伤害,只会有一些粘乎乎的感觉;可以用肥皂或洗衣粉洗净,必要时还可以用稀释剂或印制电路板清洗剂清洗;10、进入眼睛处理请立即用大量清水冲洗,并涂眼药膏；如严重应请医生治疗;11、助焊剂为什么能实现免洗免洗有两层含义：一是不必洗,二是不用洗;如果焊后的残留物有较高的绝缘阻抗,又不会产生腐蚀、粘灰等副作用,就不必洗;这是绝大部分助焊剂实现免洗的方式;最近发展的低固态含量助焊剂,在焊接后基本上没有残留,当然也就不用洗了;12、天气对助焊剂的使用有何影响助焊剂中的溶剂挥发时必然带走液面的热能,导致液面温度低于气温,如果空气中的湿度已接近饱和,就很容易在液面形成凝结水;助焊剂中一旦混入水份,就容易引起拉丝、锡珠等问题; 13、如何正确使用助焊剂其一,要设法保证印制电路板的可焊性,比如增加镀层,贮存周期尽量缩短,贮存时注意密闭防潮、焊接部位预涂松香保护;优良的可焊性可以降低对焊剂活性的要求;高度竞争的市场使许多供应商向电子厂商提供了高活性的焊剂以达到可能最高的成品率,但是焊接之后的问题在处理上又要大费周折;如在开始阶段就选择低活性和低固态焊剂,许多担心就会成为不必要;其二、助焊剂的施用量要尽量减少,这对于喷雾使用的波峰焊机而言比较容易实现;其三、在工艺允许的前提下,要尽量提高预热温度板面温度80℃以上,波峰焊机显示温度100℃～120℃,降低传动速度每分钟1.0～1.6米,提高焊锡温度250℃～270℃;这些变化有利于减少残留物;14、锡渣锡渣主要是锡和铅的氧化物及有机酸盐;锡渣的形态一般有两种,即粘性态和粉性态;如使用松香含量较高的助焊剂,在焊接之后形成了较多的松香酸锡盐和松香酸铅盐,在焊接温度下这些盐类呈粘液态,并漂浮在焊锡上方;作为活化剂使用的卤素和小分子有机酸则与铅和锡反应生成相应的盐类,这些盐类呈粉末状漂浮在焊锡上方;锡渣无法避免,但粘性锡渣却可以减少,这可以通过选用低固态含量的助焊剂实现;15、稀释剂助焊剂浓度升高后,可以添加稀释剂以降低浓度;针对某一型号的助焊剂必需使用指定的稀释剂,不能用酒精等溶剂代替;助焊剂使用一段时间后,各种成分并不是同比变化,有的变化大、有的变化小,稀释剂在降低浓度的同时也尽量恢复原来的各成分的比例,所以稀释剂里含有一些助焊剂有效成分,而并非单一溶剂;稀释剂使用不当会引起虚焊,润湿不良等焊接问题;16、消光线路板完成焊接之后,就要对焊点进行检测;如用目测检查焊点情况,焊点反射光线形成明亮的亮点,刺激双眼,所以需要加入消光剂;消光剂一般都是大分子有机酸;消光剂的加入会引起残留物增加,所以一般在低固态含量的助焊剂中并不加入消光剂,只在高固态含量的助焊剂中才加消光剂;对于采用自动测试系统的生产工艺而言,则无此消光必要;17、助焊剂要定期更换的原因1比重不准；2杂质混入；3氧化变质,难保证助焊力;一般每2周换一次;三、焊接原理1、润湿润湿是熔融焊料在被焊母材表面充分扩展并形成一个附着层的作用;为了使焊料产生润湿作用,金属表面必须保持清洁,同时应合理地选用助焊剂,这样才能获得良好的焊接效果;润湿效果一般用润湿角表示：在一块清洁铜板上涂上一层助焊剂,并在上面放置一组焊料,将铜板加热到235±5℃时,焊料熔化后即形成焊点;焊点与铜板接触处的切角即为润湿角;θ≤30°润湿；30°<θ<90°半润湿；θ≥90°不润湿一般θ=20°～30°为合格焊点;2、扩散用焊料焊接母材时,除产生润湿现象外,还会向母材扩散;通常金属原子在晶格点阵中处于热振动状态,一旦温度升高,原子从一个晶格点阵中移动到另一个晶格点阵;移动速度和扩散数量取决于加热温度和时间;3、冶金结合当用锡去焊铜时,虽然铜没有熔化,但由于相互扩散作用,在铜和锡界面生成了Cu3Sn、Cu6Sn5等金属化合物;冷却之后,这层金属化合物就把锡和铜连接在一起;从以上可以看出,扩散和冶金结合只是在润湿前提下完成的;我们使用助焊剂的目的就是为了去除氧化物等沾污物以改善锡和铜的润湿状态;四、波峰焊§四.1术语1、波峰焊wavesoldering插装有元器件,涂覆上助焊剂并经过预热的印制板沿一定工艺角度的导轨,从焊锡波峰上匀速通过,即完成印制板焊接的工艺方法;2、波峰焊机wavesolderingunit能产生焊锡波峰并能自动完成印制板组件焊接工艺过程的工艺装备;3、波峰高度waveheight波峰焊机喷嘴到波峰顶点的距离;4、牵引角dragangle波峰顶水平面与印制板前进方向的夹角;5、助焊剂flux焊接时使用的辅料,是一种能清除焊料和被焊母材表面的氧化物,使表面达到必要的清洁度的活性物质;它能防止焊接期间表面的再次氧化,降低焊料表面张力,提高焊接性能;6、焊料solder焊接过程中用来填充焊缝并能在母材表面形成合金层的金属材料;波峰焊最常用的为锡-铅合金;7、焊接温度solderingtemperature波峰的平均温度;8、防氧化剂antioxident覆盖在熔融焊料表面,用于抑制、缓解熔融焊料氧化的材料;9、稀释剂diluen用于调整助焊剂密度的溶剂;10、焊点solderjoint焊件的交接处并为焊料所填充,形成具有一定机电性能和一定覆形的区域;11、焊接时间solderingtime印制板焊接面上任一焊点或指定部位,在波峰焊接过程中接触熔融焊料的时间;12、压锡深度depthofimpregnated印制板被压入锡波的深度;13、拉尖icicles焊点从元器件引线上向外伸出末端呈锐利针状;§四.2一般波峰焊一焊接方式1、一次波峰焊1工艺流程短插—→喷涂助焊剂—→预热—→焊接—→冷却2优缺点一次波峰焊最主要的优点是印制电路板、元器件只受一次热冲击;缺点是对元器件引线成形要求较高,否则元器件受到熔融焊料波峰的冲击容易产生弹离现象,但随着元器件成形设备的不断完善,自动插装机的进步与普及,这一缺点完全能够克服,并已成为一般波峰焊的主要焊接方式;2、二次波峰焊1工艺流程长插—→喷涂焊剂—→预热—→预焊—→冷却—→切割—→喷涂助焊剂—→预热—→主焊—→冷却2优缺点二次波峰焊的优点是对元器件引线成形要求较低,因经过长插和预焊,主焊时元器件不会产生弹离现象;缺点是印制电路板组装件要受二次热冲击,对可靠性不利;航天电子产品推荐采用一次波峰焊;二工艺参数1、导轨角导轨角的变化能改变印制电路板焊接面与喷流的“吻合接触角”,也就是既能改变喷流与接触部位的流速,又能改变喷流与接触部位的分离角;为了便于说明,现将喷流与印制电路板焊接面接触段分为A、B、C三段,如图所示;在A段,印制电路板与大流速的熔融焊料相遇,由于传热快,迅速使焊接面达到焊接所需要温度,然后通过宽广而平坦的B接触段;B接触段的焊料不但具有合适的中等逆向流速,还因波峰的冲力对印制电路板产生向上的正压力,能使熔融焊料对印制电路板有较好的润湿和透孔性能;C段是分离段,焊料对印制电路板的流速较慢且与印制电路板运动方向相同,其相对流速更慢,具有一个不大的合成分离角θ,既具有清除残留物的效果,又能使倾斜的印制电路板焊接面上的多余焊料自然地回流,可消除拉尖、桥接等焊接缺陷;但过大的倾角会使焊接面上的焊料流失过多,形成焊点上锡太少;因此,一般将导轨角调整在4°～9°范围内,对高密度印制电路板组装件焊接,导轨角应调大些;2、助焊剂1助焊剂性质理想的助焊剂在常温下是中性的,在焊接时一般呈酸性,焊接冷凝后仍是中性的;2助焊剂密度助焊剂的密度直接影响焊接质量;密度太高,表面张力大,流动性差,喷涂不易均匀,尤其当元器件组装密度高时,更容易出现助焊剂局部喷涂不到等现象,影响可焊性,且焊接后残渣多;密度太低,焊面上助焊剂偏少,焊接时焊料润湿性差,容易造成虚焊;3助焊剂喷涂方式泡沫法的优点是设备简单,适用范围广；缺点是发泡时与外界空气接触,助焊剂的密度变化比较大,需按配比及时添加稀释剂,并应经常清洗发泡装置;喷雾法的优点是喷涂均匀,不受元器件引线疏密影响,并且助焊剂密度变化小,喷涂质量容易保证;3、预热温度及其均匀性预热的目的是让助焊剂释放所含有的液体和气体,使助焊剂中松香达到足够的活性状态,改善焊接面的润湿性,减少焊接过程中对印制电路板和元器件的热冲击;因此确保预热温度及其均匀性对印制电路板焊接质量关系极大;经验表明：单面印制电路板预热温度控制在80～90℃,双面印制电路板预热温度控制在90～100℃,多层印制电路板预热温度控制在100～110℃为合适;预热方式一般采用热辐射式、红外辐射式两种,较少采用热风式;4、压锡深度压锡深度与波峰的喷流高度有直接关系;在波峰焊接过程中,一定的压锡深度有利于增加接触宽度和焊料对焊接面的正压力,有利于焊料润湿、扩散和渗透到金属孔与引线的间隙中;对单面印制电路板压锡深度可调整到板厚的1/2～3/4;对含有金属化孔的双面印制电路板压锡深度可调整到板厚的2/3～3/4,过分的压锡深度会造成焊料进入非焊接面;5、焊接温度不同的焊接温度,会直接影响焊料的扩展率,从而影响到焊料的质量;焊接温度与焊料扩展率关系见下表;焊接温度与焊料扩展率关系温度℃时间S理想球体直径Dmm实际高度Hmm扩展率D-H/D×100230303.531.1261.95%250303.530.6282.29%270303.530.9274.66%290303.531.0072.45%同样,不同的焊接温度下,对焊点截面上含铜百分率也是不一样的;不同焊接温度下焊点截面含铜百分率见下表;不同焊接温度下焊点截面含铜百分率焊接温度℃230250270290310330350370390410430450含铜率%—0.030.060.120.090.240.390.240.390.400.450.51可见,焊接温度为250℃时,既具有最佳的焊料扩展率,又能充分保证焊点上不出现过量的脆相铜锡合金共熔体;故焊接时,波峰温度应控制在245～250℃,考虑到环境温度和元器件安装密度差异,波峰温度可作适当的调整,但一般仍应控制在240～260℃;6、焊接时间焊接时间主要取决于印制电路板组装的可焊性,在可焊性优良的情况下,浸焊也只需1～2s;但考虑到印制电路板板面的大小、层数、元器件的插装密度、焊盘大小、焊盘与元器件引线可焊性差异等,焊接时间也应有所差异;如果焊接时间大于4s,可能引起某些元器件、套管、尼龙骨架等损坏,也会引起印制电路板变形,印制导线及焊盘结合力下降等问题;焊接时间一般控制在2～4s;焊接时间一般通过调整走链传动速度进行控制;一般一次焊的波峰焊接设备,其走链的传送速度可在０.5～2.5m/min范围内连续可调,通常的传送速度可在1～2m/min内选取;7、冷却焊点形成后,当温度下降到160℃左右时,焊料的晶格从斜方晶格转化成立方晶格,即由γ相转化为β相,晶格转变时间越短,焊点形成的晶格越致密;而波峰焊时印制电路板受热面大,热容量也大,散热时间长,自然冷却无法使焊点迅速冷却,希望波峰焊的焊点刚凝固后即160℃左右进行风冷;但冷却过快,热应力大,故风量一般控制在13～17m3/min;§四.3表面贴装波峰焊表面贴装元器件安装密度高,而且贴装在焊接面;用一般波峰设备焊接时,助焊剂的气体容易停留在表面贴装元器件周围,焊料流动受阻,一些隐蔽焊点得不到良好的润湿,容易产生漏焊、桥接、焊缝不充实等缺陷,必须采用特殊的波峰焊设备;为适应表面贴装元器件的焊接要求,主要是改进波峰的形状,例如双波峰、气泡波峰、Ω单波峰、“O”形波峰等,都能形成湍流波,提高焊料的渗透性;一工艺流程准备印制电路板清洗—→点胶粘剂—→贴装—→胶粘剂固化—→波峰焊接同一般波峰焊工艺流程;二焊接方式1、双波峰焊双波峰焊接装置有单缸和双缸两种,它们的焊接原理基本相同;双缸就是采用二个锡缸,二个温度控制系统;双波峰中第一个波峰是由高速喷咀形成窄的湍流波,由于它的不断起伏和乱流,使一些不能润湿的角落也得到了润湿,且具有较高的直压力,使焊料对表面贴装元器件的焊接部位有较好的渗透性,同时对焊接面有一定的擦洗作用,从而进一步提高焊料的润湿性;为了减少对表面贴装元器件的热冲击,温度控制在240℃左右;印制电路板的倾斜角一般调整在3°～6°;也有采用单缸、只调节一种温度的简单双波峰焊接方式;2、气泡双波峰焊<极少使用,仅供了解;>气体氮气通过一个特殊设计的集合管直接注入熔融的焊料液中,产生的气泡在受热后迅速膨胀,与周围焊料液的密度相差悬殊,气泡连续加速上升;焊接时,被喷涂的助焊剂所产生的气体在气泡动能与气泡膨胀的联合作用下被赶出“滞留区”,焊料立即润湿焊点,产生良好的焊接效果;由于气泡的连续作用,不润湿现象被大减少;再经过第二个层状波,对焊接部位进行修整,去除桥接和多余的焊料;三工艺参数1、胶粘剂2、导轨角导轨角即焊接时印制电路板的倾斜角,一般控制在3°～6°;3、传动速度传送带的速度一般控制在1～1.2m/min;4、预热温度预热温度为120～160℃,可根据印制电路板的单面、双面和多层的区别及表面贴装元器件散热效果等来调整,一般应控制在130～140℃;预热温度太高会使印制电路板翘曲;预热温度太低,会使助焊剂的活化性能降低,影响润湿性,焊点容易产生针孔等缺陷;5、焊接温度焊接温度同样也不宜太高或太低,一般应控制在240～260℃,250℃为最佳温度;其它工艺参数可参照一般波峰焊;§四.4质量保证措施一焊料的成分控制锡焊作业中常用63锡,即含锡63%,含铅37%的合金;焊料杂质允许范围杂质最高容限杂质超标时对焊点性能的影响铜Cu0.300焊料硬而脆,流动性差金Au0.200焊料呈颗粒状镉Cd0.005焊料疏松易碎锌Zn0.005焊料粗糙和颗粒状,起霜和多孔的树枝结构铝Al0.006焊料粘滞,超霜多孔锑Sb0.500焊料硬脆铁Fe0.020焊料熔点升高,流动性差砷As0.030小气孔,脆性增加铋Bi0.250熔点降低,变脆银Ag0.100失去自然光泽,出现白色颗粒状物镍Ni0.010起泡,形成硬的不溶解化合物在焊接过程中,除了因焊料长期处于高温和反复使用会产生氧化物外,还会因引线上的铜、金等熔融于焊料中,改变焊料的化学成分,影响焊接质量;因此,必须对焊料的化学成分进行定期化验;焊料杂质允许范围见上表;二焊料的防氧化为了减少焊料的氧化,可在锡面上覆盖一层有机物质防氧化剂;但是使用了防氧化剂后又会产生副作用,例如产生烟和异味等,并形成一定数量的胶状物,在泵力作用下回流到各个部位,焊接时就会夹杂到焊点中去;因此,许多场合趋向于不使用防氧化剂,规定焊接时起波峰；不焊接时停止起波峰；并坚持每天消除锡面氧化物1～2次,以达到锡面既有一层薄的氧化物,又不影响焊接质量;三对印制电路板的要求1、对一般印制电路板的要求1图案设计在印制电路板上进行图案设计时,应使焊盘的图形与元器件引线形状一致;双列直插集成电路的焊盘应选择椭圆形,使椭圆形焊盘长轴平行于焊接方向;2焊盘与孔径焊盘一般为φ1.27～3mm,孔径一般为φ0.6～1.2mm,金属化孔与引线之间的间隙为0.1～0.2mm,使焊接的渗透性良好;3特殊区域处理特殊区域的印制导线如电源线,大面积接地等,应采用网络形状,有利于减少热冲击,防止铜箔翘起;4在波峰焊接中,质量不好的金属化孔,孔壁粗糙或有缺损,镀层较薄,在焊接时容易积存气泡和影响焊料在孔内的浸透和润湿,尤其在潮热环境下,有缺欠的金属化孔容易吸潮,潮气受热后会不断在焊点上跑出并形成多孔性焊点或造成虚焊;因此,对金属化孔的质量应有严格要求和检查;一般金属化孔内壁的铜镀层厚为25～30um,单点孔电阻小于500uΩ等;储存时应注意防潮,波峰焊接前应进行烘干处理;5镀涂层对于金属镀层,以往采用浸银、镀银、浸金、镀金,以及镀锡铅合金等;目前广泛采用锡铅合金镀层热熔,在焊接时与焊料熔融一体,牢固地附着在焊盘上;2、对表面贴装印制电路板的要求表面贴装印制电路板组装件由于元器件安装密度高,印制导线的线距小可达0.23mm,散热问题十分突出,因此要求印制板材料的散热性好,热膨胀系数尽量与表面贴装元件器件基板的热膨胀系数相匹配;§四.5波峰焊常见缺陷及产生原因常见的一般波峰焊缺陷和原因见下表;一般波峰焊缺陷及原因分类缺陷表现产生原因助焊剂焊点桥接密度偏高被焊件氧化密度偏低,预热偏高漏焊喷涂不全面焊点质量差、润湿性差预热不充分,劣化,变质波峰部分未焊着波峰不平整焊点质量差波峰高度不够焊接温度焊点不光亮。
焊接技术之助焊剂 FLUX知识梳理
焊接技术之助焊剂FLUX知识梳理助焊剂是焊接过程中不可缺少的辅料，在波峰焊中助焊剂和合金焊料分开使用，而在再流焊中，助焊剂则作为焊膏的重要组成部分。
焊接效果的好坏，除了与焊接工艺、元器件和印刷板的质量有关外，助焊剂的选择是十分重要的，性能良好的助焊剂应具有以下作用：①除去焊接表面的氧化物。
②防止焊接时焊料和焊接表面的氧化。
③降低焊料的表面张力。
④有利于热量传递到焊接区。
一、特性为充分发挥助焊剂的作用，对助焊剂的性能提出了各种要求，主要有以下几方面：1.具有除表氧化物、防止再氧化、降低表面张力等特性，这是助剂必需具备的基本性能。
2.熔点比焊料低，在焊料熔化之前，助焊剂要先熔化，才能充分发挥助焊作用。
3.浸润扩散速度比熔化焊料快，通常要求扩展率在90%左右或90%以上。
4.粘度和比重比焊料小，粘度大会使浸润扩散困难，比重大就不能覆盖焊料表面。
5.焊接时不产生焊珠飞溅，也不产生毒气和强烈的刺激性臭味。
6.焊后残渣易于去除，并具有不腐蚀、不吸湿和不导电等特性。
7.不沾性、焊接后不沾手，焊点不易拉尖。
8.在常温下贮稳定。
二、化学组成传统的助焊剂通常以松香为基体：松香具有弱酸性和热熔流动性，并具良好的绝缘性、耐湿性，无毒性和长期稳定性，是不可多得的助焊材料。
目前在SMT中采用的大多是以松香为基体的活性助焊剂，通用的助焊剂还包括以下成分：1. 活性剂活性剂是为了提高助焊能力而在焊剂中加入的活性物质。
2. 成膜物质加入成膜物质，能在焊接后形成一层紧密的有机膜，保护了焊点和基板，具有防腐蚀性和优良的电气绝缘性。
3. 添加剂添加剂是为适应工艺和工艺环境而加入的具有特殊物理的化学性能的物质，常用的添加剂有：调节剂为调节助焊剂的酸性而加入的材料。
消光剂能使焊点消光，在操作和检验时克服眼睛疲劳和视力衰退。
缓蚀剂加入缓蚀剂能保护印制板和元器件引线，具有防潮、防霉、防腐蚀性，又保持了优良的可焊性。
光亮剂能使焊点发光阻燃剂为保证使用安全，提高抗燃性而加入的材料。
焊锡膏组成及应用知识
四、保存与使用方法
一、保存方法 (1)、锡膏的保管要控制在0-10℃的环境下。 (2)、锡膏使用期限为6个月(未开封)。 (3)、不可放置于阳光照射处。 二、使用方法 (开封前) (1)、开封前须将锡膏温度回升到使用环境温度上(25±3℃)，回温时间约为6
小时，并 禁止使用其它加热器使其温度瞬间上升的做法。 (2)、回温后须充分搅拌，使用搅拌机的搅拌时间约为1~3分钟，视搅拌机机
种而定. 三、使用方法 (开封后) (1)、将锡膏约2/3的量添加于钢板上，尽量保持以不超过1罐的锡膏量于钢板
上。 (2)、视生产速度，以少量多次的添加方式补足钢板上的锡膏量、以维持锡膏
的流动性与锡膏坍塌性质。 活性剂(Activator)
用以清除待焊金属表面上的氧化物，锡膏助焊剂使用的活性剂主 要包含有机酸与卤素，基于可靠度考虑，卤素仅使用溴(Br)。 溶剂(Solvent)
锡膏助焊剂使用的溶剂为高沸点，Reflow过程中仅少量挥发，与 液体助焊剂不同。 抗垂流剂(Thixotropic Agent)
使用中 印刷后保存期限8小时(必须在此期限内置件并过回焊) 放置钢板上不印刷保存期限8小时(静置后印刷第一片 可能状况不佳，第2片恢复)
五、炉温曲线
Sn-Ag-Cu系列锡膏建议曲线
A: B~C: D: E: F~G: T1: T2: T3:
ramp up rate during preheat: soaking temperature: ramp up rate during reflow: ramp down rate during cooling: peak temperature: preheat time: dwell time during soaking: time above 220℃ :
助焊剂原理
助焊剂原理
助焊剂是焊接过程中不可或缺的一种辅助材料，它在焊接中起着至关重要的作用。
助焊剂的主要作用是改善焊接表面的润湿性，减少氧化物的生成，促进焊接材料的融合，从而提高焊接质量。
助焊剂的原理涉及到物理化学知识，下面我们来详细了解一下助焊剂的原理。
首先，助焊剂中的活性物质可以与氧化物发生化学反应，生成易挥发的气体，从而将氧化物从焊接表面清除。
这样可以有效减少氧化物对焊接质量的影响，保证焊接接头的质量。
其次，助焊剂中的活性物质还能够与焊接表面发生化学反应，形成一层具有良好润湿性的物质。
这种物质可以降低焊接表面的表面张力，使焊料更容易在焊接表面上展开，并且能够保持焊料在焊接过程中的稳定性，避免产生焊接缺陷。
此外，助焊剂中的活性物质还可以在焊接过程中吸收热量，降低焊接温度，减少焊接过程中的热应力，防止焊接材料因温度过高而发生变形或裂纹，从而保证焊接接头的牢固性和稳定性。
总的来说，助焊剂的原理主要包括清除氧化物、改善润湿性和降低焊接温度三个方面。
通过这些原理，助焊剂可以有效地提高焊接质量，保证焊接接头的牢固性和稳定性。
在实际应用中，选择合适的助焊剂对焊接质量至关重要。
不同的焊接材料和焊接工艺需要选择不同类型的助焊剂，以确保焊接质量。
因此，在选择助焊剂时，需要充分考虑焊接材料的特性、焊接工艺的要求，以及所需的焊接质量。
总之，助焊剂在焊接中起着不可替代的作用，它的原理涉及到清除氧化物、改善润湿性和降低焊接温度等方面。
正确选择和使用助焊剂可以有效提高焊接质量，保证焊接接头的牢固性和稳定性。
希望本文能够对大家对助焊剂的原理有所了解，对焊接工作有所帮助。
助焊剂的使用知识
助焊剂的使用知识一、表面贴装用助焊剂的要求1、具一定的化学活性2、具有良好的热稳定性3、具有良好的润湿性4、对焊料的扩展具有促进作用5、留存于基板的焊剂残渣，对基板无腐蚀性6、具有良好的清洗性7、氯的含有量在0.2%(W、W)以下.二、助焊剂的作用焊接工序：预热、焊料开始熔化、焊料合金形成、焊点形成、焊料固化作用：:辅助热传异、去除氧化物、降低表面张力、防止再氧化说明：溶剂蒸发、受热，焊剂覆盖在基材和焊料表面，使传热均匀、放出活化剂与基材表面的离子状态的氧化物反应，去除氧化膜、使熔融焊料表面张力小，润湿良好、覆盖在高温焊料表面，控制氧化改善焊点质量。
三、助焊剂的物理特性助焊剂的物理特性主要是指与焊接性能相关的溶点，沸点，软化点，玻化温度，蒸气压，表面张力，粘度，混合性等.四、助焊剂残渣产生的不良与对策助焊剂残渣会造成的问题如下：1、对基板有一定的腐蚀性2、降低电导性，产生迁移或短路3、非导电性的固形物如侵入元件接触部会引起接合不良4、树脂残留过多，粘连灰尘及杂物5、影响产品的使用可靠性使用理由及对策：1、选用合适的助焊剂，其活化剂活性适中2、使用焊后可形成保护膜的助焊剂3、使用焊后无树脂残留的助焊剂4、使用低固含量免清洗助焊剂5、焊接后清洗五、QQ-S-571E规定的焊剂分类代号代号：焊剂类型S 固体适度(无焊剂)R 松香焊剂RMA 弱活性松香焊剂RA 活性松香或树脂焊剂AC 不含松香或树脂的焊剂美国的合成树脂焊剂分类：SR 非活性合成树脂，松香类SMAR 中度活性合成树脂，松香类SAR 活性合成树脂，松香类SSAR 极活性合成树脂，松香类六、助焊剂喷涂方式和工艺因素喷涂方式有以下三种:1、超声喷涂：将频率大于20KHz的振荡电能通过压电陶瓷换能器转换成机械能，把焊剂雾化，经压力喷嘴到PCB上.2、丝网封方式：由微细，高密度小孔丝网的鼓旋转空气刀将焊剂喷出，由产生的喷雾，喷到PCB上.3、压力喷嘴喷涂：直接用压力和空气带焊剂从喷嘴喷出喷涂工艺因素：1、设定喷嘴的孔径，烽量，形状，喷嘴间距，避免重叠影响喷涂的均匀性.2、设定超声雾化器电压，以获取正常的雾化量.3、喷嘴运动速度的选择4、PCB传送带速度的设定5、焊剂的固含量要稳定6、设定相应的喷涂宽度七、免清洗助焊剂的主要特性1、可焊性好，焊点饱满，无焊珠，桥连等不良产生2、无毒，不污染环境，操作安全3、焊后板面干燥，无腐蚀性，不粘板4、焊后具有在线测试能力5、与SMD和PCB板有相应材料匹配性6、焊后有符合规定的表面绝缘电阻值(SIR)7、适应焊接工艺(浸焊，发泡，喷雾，涂敷等)。
锡膏及使用的基本知识
锡膏的基本知识一、组成：助焊剂：约10%锡粉：Sn63 / Pb37 熔点183℃Sn62/Pb36/Ag2 熔点179℃ (用的少) 。
粒径：325~500目，即25~45um，日本的标准是4级，G4。
或22~38um 日本的5级G5。
外观：圆形（表面积小、氧化度小、脱模性好）。
含Ag锡粉：用于元件头镀Ag的场合。
Ag能阻止溶蚀，但并不一定光亮（焊点），有利于端头镀镍（Sn 或金）保护。
含In铟锡粉：铟比金贵，焊含金焊盘。
二、储存：5-10℃，太低了粉易碎化（锡粉5-10℃密封可存放6个月）。
若打开包装后用到一半，仍要密封保存，2-7天用完。
如时间短，常温即可，不用冷冻以免结雾。
用前：请回温4-5个小时，25℃时4小时即可，避免吸潮而产生锡球。
用前应搅拌，以免固液分离（正常都有分离）；如用搅拌机，离心旋转2-4min即可。
手搅较多使用，但易进入空气。
锡线是手工焊接电路板，最便捷的焊料。
由于大部分锡线内含松香等助焊剂，使用锡线可以减少工序，提高焊接作业的效率。
锡线内部助焊剂主要由松香组成，起到湿润、降温，提高可焊性的作用。
成分结构：锡线按其金属成分可分为无铅焊锡和有铅焊锡。
成分不同的锡线具有不同的熔点，用途亦各有不同。
锡条是焊锡中的一种产品，锡条可分为有铅锡条和无铅锡条两种，均是用于线路板的焊接。
纯锡制造，湿润性、流动性好，易上锡。
焊点光亮、饱满、不会虚焊等不良现象。
加入足量的抗氧化元素，抗氧化能力强。
纯锡制造，锡渣少，减少不必要的浪费。
锡条与锡线的区别：三、应用：SMT印刷：1.模板——孔比焊盘小10%，一般为不锈钢（以前用丝网，现极少）。
厚度：0.12~0.25 mm 0.15~0.12较多用。
宽间距、电脑主机板多开孔：化学蚀刻，开孔中间有瓶颈，使用时脱模性不好。
镭射激光切割:边缘整齐、厚薄均匀。
开孔大小：孔宽/模板厚薄＞1.5。
长X宽2．（长+宽）X厚＞0.66 涉及脱模性对于细间距IC：开孔面积需要小于焊盘面积,0.3~0.5mm面积比为0.9, 0.2mm面积比为0.8。
助焊剂产品知识
助焊剂相关的概念
• PH值:5ml助焊剂溶解于４５ml去离子水，
用PH计进行测试.
• 助焊剂的PH值为3.0,测其酸根离子浓度为
0.001mol／l
• PH值＝-log〔H+〕
酸性强弱是由物质的电离常数决定的．
清洗剂参数介绍
• １.闪点：表示可燃液体加热到液体表面上的蒸气
和空气的混合物与火焰接触发生闪火时的最低温 度．测定闪点有开口杯法和闭口杯法两种，一般 前者用于测定高闪点液体，后者测定低闪点液 体．（闪点低表示着火的危险性大，可是闪点不 是指溶剂继续燃烧的温度，仅仅表示液面的蒸气 可燃，要能够不断燃烧，必须连续产生蒸气．）
助焊剂的作用
• 助焊剂是一种具有化学及物理活性的物质,
能够除去被焊金属表面的氧化物或其他形 成的表面膜层以及焊锡本身外表上所形成 的氧化物;为达到被焊表面能够沾锡及焊牢 的目的,助焊剂的功用还可以保护金属表面, 使在焊接的高温环境中不再被氧化;第三个 功能就是减少熔锡的表面张力(surface tension),以及促进焊锡的分散和流动等.
• 9.表面绝缘阻抗:按GB或JIS标准的要求SIR值最低不能小于1010Ω ,而J-STD-
004则要求SIR值最低SIR值最低不能小于108Ω,由于试验方法不同,这两个要求 的数值间没有可比性.
• 10.酸值:中和一克样品所需要的KOH的毫克数.
助焊剂的主要指标的测试方法
1.外观:用目测方法检验是否透明,是否有沉 淀,分层 和异物.
应的最通常的类型是酸基反应.在助焊剂和金属氧化 物之间的反应可由下面简单的方程式举例说明
MOn+2n RCOOH
M(RCOO)n+nH2O
Sno2+4RCOOH
助焊剂知识
助焊剂知识
助焊剂是在焊接过程中起助焊作用的液体，其作用如下：
一、助焊剂的作用
1．清除焊接金属表面的氧化膜。
2．在焊接物物表面形成一液态保护膜，隔绝高温时四周的空气，防止金属表面再氧化；
3．降低焊锡的表面张力，增加其扩散能力；
4．焊接的瞬间，可以让熔融状的焊锡取代，顺利完成焊接。
二、助焊剂的分类
助焊剂通常是依它们的成份分类，也有依它们的活性强弱而分类的。
按成份通常分为无机系列和有机系列。
有机系列又可分为松香型和非松香型。
1．无机系列：主要由无机酸和无机盐组成，有很强的活性，腐蚀性大，挥发气体对元件有破坏作用，焊后必须清洗，电子行业一般禁止使用。
2．有机系列：主要由有机酸、有机的胺盐、卤素化合物等组成。
焊锡作用及腐蚀性中性，大部分为水溶性，无法用一般溶剂清洗。
3．树脂系列：主要由松香、松香加活性剂、松香系列合成树脂加活性剂，消光剂等组成。
松香的绝缘性能比较好，但是活性差，为提高其活性，往往加入少量有机酸、有机胺类等活性物质。
实际上，随着电子行业对焊接质量的要求提高，化工行业已将有机系列与树脂系列综合起来调配，以满足不同的焊接要求。
三、助焊剂的选择
随着电子行业的发展，助焊剂的种类也随之增多，选择合适的助焊剂对于保证生产和产品质量非常重要。
选择时主要考虑下列因素：1．被焊金属材料及清洁程度；
2．焊后清洗或免清洗（水洗或有机溶剂清洗）；
3．助焊剂本身的稳定性；
4．绝缘阻抗及腐蚀程度；
5．消光型或光亮型；
6．比重使用范围；
7．对环境卫生的影响。
锡膏的成份、类型知识介绍
锡膏的成份、类型知识介绍一、锡膏由锡粉及助焊剂组成：①根据助焊剂的成份分为：松香型锡膏、免洗型锡膏、水溶性型锡膏。
②根据回焊温度分：高温锡膏、常温锡膏、低温锡膏。
③根据金属成份分：含银锡膏（Sn62/Pb36/Ag2），非含银锡膏（Sn63/ Pb37)、含铋锡膏（Bi14/Sn43/Pb43)。
二、锡膏中助焊剂作用：1. 除去金属表面氧化物。
2. 覆盖加热中金属面，防止再度氧化。
3. 加强焊接流动性。
三、锡膏要具备的条件：1.保质期间中，粘度的经时变化要很少，在常温下锡粉和焊剂不会分离，常要保持均质。
2. 要有良好涂抹性。
要好印刷，丝印版的透出性要好，不会溢粘在印板开口部周围，给涂拌后，在常温下要保持长时间，有一定的粘着性，就是说置放IC零件时，要有良好的位置安定性。
2.给加热后对IC零件和回路导体要有良好焊接性，并要有良好的凝集性，不产生过于滑散现象。
4. 焊剂的耐蚀性，空气绝缘性，要有良好的标准规格，并无毒性。
5. 焊剂的残渣要有良好的溶解性及洗净性。
6. 锡粉和焊剂不分离。
3.2 锡膏检验项目，要求：1. 锡粉颗粒大小及均匀度。
2. 锡膏的粘度和稠性。
3. 印刷渗透性。
4. 气味及毒性。
5. 裸露在空气中时间与焊接性。
6. 焊接性及焊点亮度。
7. 铜镜测验。
8. 锡珠现象。
9. 表面绝缘值及助焊剂残留物。
3.3锡膏保存，使用及环境要求锡膏是一种比较敏感性的焊接材料、污染、氧化、吸潮都会使其产生不同程度变质。
一、锡膏存放：1. 要求温度5℃~10℃相对温度低于50%。
2. 保存期为5个月，采用先进先用原则。
二、使用及环境要求：1. 从冰箱里取出的锡膏至少解冻3~4小时方可使用。
2. 使用前对罐风锡膏顺同一方向分搅拌，机器搅拌为4~5分钟。
3.已开盖的锡膏原则上尽快用完，工作结速将钢模、用过锡膏装入空罐子内，下次优先使用。
4. 防止助焊剂挥发，印锡膏工位空气流动要小。
5. 当天气湿度大时要特别注意出炉的品质。
推荐-助焊剂FLUX分类与基础知识 精品
助焊剂的分类及基础知识一．助焊剂分类(Flux Classification)助焊剂分类是基于其活性和成分(它决定活性)。
而助焊剂活性又是其除去表面污物有效性的指标。
助焊剂通常分成无机酸、有机酸(OA)、天然松香与人造松香(免洗)。
J-STD-004按字母从A到Y的顺序分类助焊剂(表一)。
表一、基于材料成分和卤化物含量的助焊剂分类助焊剂类型符号助焊剂成分材料符号助焊剂活性水平(%卤化物) 助焊剂类型A Rosin RO Low(0%) L0B Rosin RO Low(<0.5%) L1C Rosin RO Moderate(0%) M0D Rosin RO Moderate(0.5%~2.0%) M1E Rosin RO High(0%) H0F Rosin RO High(>2.0%) H1G Resin RE Low(0%) L0H Resin RE Low(<0.5%) L1I Resin RE Moderate(0%) M0J Resin RE Moderate(0.5~2.0%) M1K Resin RE High(0%) H0L Resin RE High(>2.0%) H1M Organic OA Low(0%) L0N Organic OA Low(<0.5%) L1P Organic OA Moderate(0%) M0Q Organic OA Moderate(0.5~2.0%) M1R Organic OA High(0%) H0S Organic OA High(>2.0%) H1T Inorganic IN Low(0%) L0U Inorganic IN Low(<0.5%) L1V Inorganic IN Moderate(0%) M0W Inorganic IN Moderate(0.5~2.0%) M1X Inorganic IN High(0%) H0Y Inorganic IN High(>2.0%) H1助焊剂的总分类：天然松香(Rosin)、人造松香(Resin)、有机酸(Organic)和无机酸(Inorganic)，有进一步的分类。
光伏电池助焊剂
光伏电池助焊剂
光伏电池助焊剂是用于太阳能电池组件焊接工序中，起到辅助焊接效果的化学品。
助焊剂能帮助清除金属表面的氧化物，降低焊锡的表面张力，提高焊接性能。
同时，助焊剂还可以在焊接过程中防止元件热损坏，提高电子元件的使用寿命。
针对光伏电池焊接，一些特性是需要特别注意的。
例如，由于光伏电池的金属连接部分通常是大面积的，所以需要使用较高活性的助焊剂。
同时，为了确保电池的长期稳定运行，应选择具有防腐蚀、抗氧化、耐高温等特性的助焊剂。
此外，助焊剂应具有良好的润湿性，以确保焊接过程中焊锡能够均匀覆盖金属表面。
而且，助焊剂还应具有较小的表面张力，以便在焊接后容易清洗残留物。
在使用助焊剂时，应根据具体的焊接工艺和材料选择合适的助焊剂，并控制好使用量和使用时间，以避免浪费和影响焊接效果。
同时，应保持工作环境清洁，避免灰尘、杂质等污染物影响焊接质量。
以上内容仅供参考，如需更多信息，建议查阅相关文献或咨询相关技术人员。
助焊剂组成及使用知识
助焊剂组成及使用知识助焊剂是一种在焊接过程中使用的辅助材料，用于提高焊接的质量和效率。
它通过改善焊接表面的润湿性和扩散性，减少氧化和污染物的生成，提供保护和帮助焊丝流动等作用，从而促进焊接的进行。
助焊剂通常由多种化学物质组成，下面将对助焊剂的组成和使用知识进行详细介绍。
助焊剂的组成通常包括活性物质、胶凝剂和稀释剂等。
1.活性物质：活性物质是助焊剂的主要成分，决定了助焊剂的功能。
常见的活性物质有：-酒精：可提高焊接表面的润湿性，使焊接材料更容易与助焊剂接触。
-氯化亚锡：可以减少氧化物的生成，并促进熔化焊丝或焊剂的再分布。
-氯化铵：具有还原氧化物和刮除污染物的作用，可以提高焊接的质量。
-氯化锂：可提高焊接表面的润湿性，促进焊接材料的扩散。
2.胶凝剂：胶凝剂用于增加助焊剂的粘度和黏性，使其能够附着在焊接材料上，并保持在其表面。
常见的胶凝剂有：-胶花：一种树胶，可以增加助焊剂的粘度和附着力。
-淀粉：可以增加助焊剂的黏性，并且在焊接过程中可以起到保护和滴落的作用。
3.稀释剂：稀释剂用于稀释助焊剂的浓度，使其更容易涂抹在焊接表面上。
常见的稀释剂有：-水：一种常见的稀释剂，用于使助焊剂稀释至所需的浓度。
-硫酸：可用于稀释助焊剂，并且还可以改变其表面张力和润湿性。
使用助焊剂时，需要先将焊接表面清洁干净，以去除油脂、灰尘和氧化物等污染物。
然后，将助焊剂涂抹在焊接表面上，可以使用刷子、滴管或喷雾器等工具进行涂抹。
在涂抹完助焊剂后，将焊丝或焊剂放置在焊接表面上，进行焊接操作。
焊接完成后，可以使用溶剂或水清洗焊接表面，以去除助焊剂的残留物。
使用助焊剂时需要注意以下几点：1.选择适合的助焊剂：不同材料和焊接条件需要不同的助焊剂，因此选择适合的助焊剂对于焊接的成功至关重要。
2.控制助焊剂的浓度：助焊剂的浓度过高或过低都会影响焊接质量。
一般来说，助焊剂的浓度应该根据具体的焊接要求进行调整。
3.控制助焊剂的使用量：过量使用助焊剂可能会导致焊接过程中助焊剂溢出，造成不必要的浪费和污染。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
助焊剂的使用知识
一、表面贴装用助焊剂的要求
1、具一定的化学活性
2、具有良好的热稳定性
3、具有良好的润湿性
4、对焊料的扩展具有促进作用
5、留存于基板的焊剂残渣，对基板无腐蚀性
6、具有良好的清洗性
7、氯的含有量在0.2%(W、W)以下.
二、助焊剂的作用
焊接工序：预热、焊料开始熔化、焊料合金形成、焊点形成、焊料固化
作 用：:辅助热传异、去除氧化物、降低表面张力、防止再氧化 说 明：溶剂蒸发、受热，焊剂覆盖在基材和焊料表面，使传热均匀、放出活化剂与基材表面的离子状态的氧化物反应，去除氧化膜、使熔融焊料表面张力小，润湿良好、覆盖在高温焊料表面，控制氧化改善焊点质量。
三、助焊剂的物理特性
助焊剂的物理特性主要是指与焊接性能相关的溶点，沸点，软化点，玻化温度，蒸气压， 表面张力，粘度，混合性等.
四、助焊剂残渣产生的不良与对策
助焊剂残渣会造成的问题如下：
1、对基板有一定的腐蚀性
2、降低电导性，产生迁移或短路
3、非导电性的固形物如侵入元件接触部会引起接合不良
4、树脂残留过多，粘连灰尘及杂物
5、影响产品的使用可靠性
使用理由及对策：
1、选用合适的助焊剂，其活化剂活性适中
2、使用焊后可形成保护膜的助焊剂
3、使用焊后无树脂残留的助焊剂
4、使用低固含量免清洗助焊剂
5、焊接后清洗
五、QQ-S-571E规定的焊剂分类代号
代号：焊剂类型
S 固体适度(无焊剂)
R 松香焊剂
RMA 弱活性松香焊剂
RA 活性松香或树脂焊剂
AC 不含松香或树脂的焊剂
美国的合成树脂焊剂分类：
SR 非活性合成树脂，松香类
SMAR 中度活性合成树脂，松香类
SAR 活性合成树脂，松香类
SSAR 极活性合成树脂，松香类
六、助焊剂喷涂方式和工艺因素
喷涂方式有以下三种:
1、超声喷涂：将频率大于20KHz的振荡电能通过压电陶瓷换能器转换成机械能，把焊剂雾化，经压力喷嘴到PCB上.
2、丝网封方式：由微细，高密度小孔丝网的鼓旋转空气刀将焊剂喷出，由产生的喷雾，喷到PCB上.
3、压力喷嘴喷涂：直接用压力和空气带焊剂从喷嘴喷出
喷涂工艺因素：
1、设定喷嘴的孔径，烽量，形状，喷嘴间距，避免重叠影响喷涂的均匀性.
2、设定超声雾化器电压，以获取正常的雾化量.
3、喷嘴运动速度的选择
4、PCB传送带速度的设定
5、焊剂的固含量要稳定
6、设定相应的喷涂宽度
七、免清洗助焊剂的主要特性
1、可焊性好，焊点饱满，无焊珠，桥连等不良产生
2、无毒，不污染环境，操作安全
3、焊后板面干燥，无腐蚀性，不粘板
4、焊后具有在线测试能力
5、与SMD和PCB板有相应材料匹配性
6、焊后有符合规定的表面绝缘电阻值(SIR)
7、适应焊接工艺(浸焊，发泡，喷雾，涂敷等)。
