晶体加工工艺总结
晶硅生产工艺
晶硅生产工艺
晶硅生产工艺是指通过一系列步骤将硅矿石或硅甲烷等原料经过提纯、冶炼、晶体生长、切割等工艺，最终得到高纯度晶体硅的过程。
晶硅生产工艺主要有以下几个步骤：
1.原料准备：选用高品质的硅石矿石，经过破碎、磁选等方法
进行初步处理，获得合适的矿石。
2.硅矿冶炼：将选好的硅矿石混合适量的焦炭、石灰石等助熔剂，放入电炉中进行冶炼。
冶炼过程中，通过高温还原反应，将硅矿石中的氧化物还原为金属硅。
3.气相法提纯：将冶炼得到的金属硅经过熔化，再通过氯化和
还原等反应，将掺杂杂质去除，得到高纯度金属硅。
4.晶体生长：将高纯度金属硅通过溶液法或气相法进行晶体生长。
其中，溶液法主要采用Czochralski法，即将金属硅放入
石英坩埚中，加热熔化，然后慢慢提拉出硅单晶，最后使其再结晶成为多晶硅晶体。
5.切割加工：多晶硅晶体经过切割、打磨等工艺进行尺寸加工，得到所需的硅片。
硅片具有良好的电化学性能和光学性能，可用于制造太阳能电池、集成电路等领域。
6.二次加工：硅片经过腐蚀、清洗等工艺处理，除去表面杂质
和缺陷。
然后经过掺杂、扩散、金属化等工艺，制造具有特定
功能的硅晶片。
以上是晶硅生产工艺的主要步骤，不同的生产厂家和工艺可能会有一些差异。
其中，关键的工艺步骤包括硅矿冶炼和气相法提纯，这两个步骤直接影响到最终晶硅的纯度和质量。
另外，晶硅生产还需要严格控制工艺参数和环境，以确保产品质量稳定，满足市场需求。

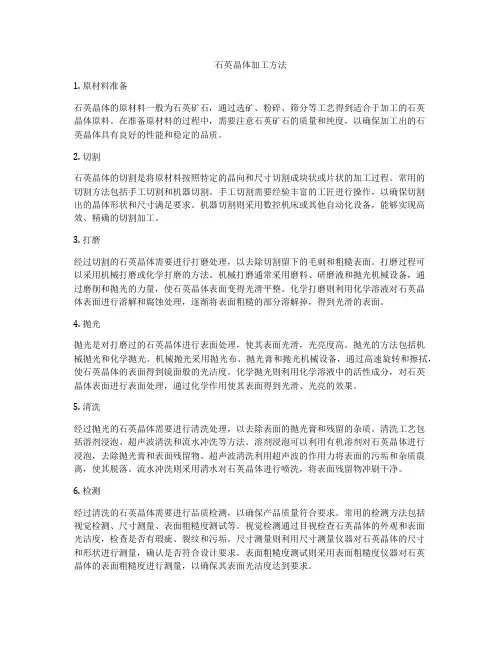

石英晶体加工方法
石英晶体加工方法1. 原材料准备石英晶体的原材料一般为石英矿石，通过选矿、粉碎、筛分等工艺得到适合于加工的石英晶体原料。
在准备原材料的过程中，需要注意石英矿石的质量和纯度，以确保加工出的石英晶体具有良好的性能和稳定的品质。
2. 切割石英晶体的切割是将原材料按照特定的晶向和尺寸切割成块状或片状的加工过程。
常用的切割方法包括手工切割和机器切割。
手工切割需要经验丰富的工匠进行操作，以确保切割出的晶体形状和尺寸满足要求。
机器切割则采用数控机床或其他自动化设备，能够实现高效、精确的切割加工。
3. 打磨经过切割的石英晶体需要进行打磨处理，以去除切割留下的毛刺和粗糙表面。
打磨过程可以采用机械打磨或化学打磨的方法。
机械打磨通常采用磨料、研磨液和抛光机械设备，通过磨削和抛光的力量，使石英晶体表面变得光滑平整。
化学打磨则利用化学溶液对石英晶体表面进行溶解和腐蚀处理，逐渐将表面粗糙的部分溶解掉，得到光滑的表面。
4. 抛光抛光是对打磨过的石英晶体进行表面处理，使其表面光滑，光亮度高。
抛光的方法包括机械抛光和化学抛光。
机械抛光采用抛光布、抛光膏和抛光机械设备，通过高速旋转和擦拭，使石英晶体的表面得到镜面般的光洁度。
化学抛光则利用化学溶液中的活性成分，对石英晶体表面进行表面处理，通过化学作用使其表面得到光滑、光亮的效果。
5. 清洗经过抛光的石英晶体需要进行清洗处理，以去除表面的抛光膏和残留的杂质。
清洗工艺包括溶剂浸泡、超声波清洗和流水冲洗等方法。
溶剂浸泡可以利用有机溶剂对石英晶体进行浸泡，去除抛光膏和表面残留物。
超声波清洗利用超声波的作用力将表面的污垢和杂质震离，使其脱落。
流水冲洗则采用清水对石英晶体进行喷洗，将表面残留物冲刷干净。
6. 检测经过清洗的石英晶体需要进行品质检测，以确保产品质量符合要求。
常用的检测方法包括视觉检测、尺寸测量、表面粗糙度测试等。
视觉检测通过目视检查石英晶体的外观和表面光洁度，检查是否有瑕疵、裂纹和污垢。
晶圆片加工工艺
晶圆片加工工艺
一、晶圆定义
晶圆片又称硅晶片，是由硅锭加工而成，通常为圆形，通过专门的工艺可以在硅晶片上刻蚀出数以百万计的晶体管，被广泛应用于集成电路的制造。
二、晶圆制造工艺
1、脱氧沙子（二氧化硅）
2、硅熔炼：多步净化，取得电子级硅(EGS)，形成硅锭(Ingot)，
整体基本呈圆柱形，重约100千克，硅纯度99.9999％。
3、硅锭切割：横向切割成圆形的单个硅片，也就是我们常说的晶圆(Wafer)。
4、抛光后表面可以当镜子。
5、光刻：晶圆旋转过程中浇上去的光刻胶液体。
晶圆旋转可以让光刻胶铺得非常薄、非常平。
光刻胶层随后透过掩模(Mask)被曝光在紫外线(UV)之下，变得可溶，期间发生得化学反应类似按下机械相机快门那一刻胶片地变化。
掩模上印着预先设计好得电路图案，紫外线透过它照在光刻胶层上，就会形成微处理器的每一层电路图案。
一般来说，在晶圆上得到的电路图案是掩模上图案得四分之一。
6、溶解光刻胶：光刻过程中曝光在紫外线下的光刻胶被溶解掉，清除后留下的图案和掩模上的一致。
7、蚀刻：使用化学物质溶解掉暴露出来的晶圆部分，而剩下的光刻胶保护着不应该蚀刻的部分。
部清除后就可以看到设计好的电路图案。
晶振生产工艺
晶振生产工艺
晶振生产工艺主要包括以下几个步骤：
1. 制备原材料：晶振生产所需的主要原材料为石英晶体。
首先，需要选取高品质的石英矿石，经过精选、破碎、研磨等工艺过程，得到细小的石英颗粒。
2. 清洗和烘干：将石英颗粒进行清洗，去除其中的杂质和污垢。
清洗后的石英颗粒需进行烘干，以降低湿度对晶体生长的影响。
3. 熔融：将烘干后的石英颗粒放入高温炉中，在高温条件下将其熔化为石英熔体。
熔融过程中的温度和时间需严格控制，以保证石英熔体的质量。
4. 晶体生长：将石英熔体倒入晶生长炉中，通过降低炉内温度，使石英熔体逐渐凝固成为石英晶体。
晶体生长过程中，需要严格控制生长速度、生长方向和温度分布，以获得高品质的石英晶体。
5. 切割和加工：将生长好的石英晶体进行切割，得到所需的晶振片。
随后，对晶振片进行一系列的加工处理，如研磨、抛光、钻孔等，以满足晶振生产的要求。
6. 封装：将加工好的晶振片放入封装模具中，加入封装材料，如环氧树脂等，进行封装。
封装过程需要保证封装材料充分填充晶振片与模具之间的空隙，以保证晶振的稳定性和可靠性。
7. 测试和筛选：对封装好的晶振进行性能测试，如频率、稳定性、功耗等指标。
根据测试结果，对晶振进行筛选，确保产品品质达到要求。
8. 成品检验和包装：对测试合格的晶振进行成品检验，检查外观、尺寸等指标。
合格的晶振进行包装，准备发往下游企业或终端客户。
总之，晶振生产工艺涵盖了原材料制备、熔融、晶体生长、切割加工、封装、测试和成品包装等多个环节。
在整个生产过程中，严格控制各个环节的参数和质量，才能获得高品质的晶振产品。
共晶 研磨法-概述说明以及解释
共晶研磨法-概述说明以及解释1.引言1.1 概述共晶是指在固态下由两种或多种成分组成的合金或材料，其成分在一定组成范围内发生共同晶化现象。
在共晶合金中，各组分以一定比例均匀地分布在晶体中，形成共同的晶体结构和晶格。
研磨法是一种常用的加工工艺，用于对材料进行粗磨、细磨或抛光。
通过机械研磨，可以改变材料的表面形貌和粗糙度，从而提高材料的光洁度、平整度和尺寸精度。
研磨法广泛应用于金属材料、陶瓷材料、玻璃材料等各种工业领域。
本文将重点介绍共晶及研磨法在材料加工中的应用。
首先，对共晶进行详细解释和定义，包括其组成、晶体结构和晶格特点等。
其次，将介绍研磨法的基本原理和工艺流程，包括材料的选择、研磨工具的使用和研磨参数的控制等。
同时，还将探讨共晶研磨法在不同材料中的应用案例，并分析其优缺点及存在的问题。
最后，通过对研究结果的总结，展望了共晶研磨法在未来的发展前景和应用领域。
通过本文的阅读，读者将对共晶及研磨法有更深入的了解，能够掌握其基本原理和应用技巧，为进一步研究和应用提供有力的支持。
1.2文章结构本文旨在介绍共晶研磨法的相关知识和应用。
文章首先会对共晶和研磨法进行分别阐述，然后深入探讨共晶研磨法的原理、操作步骤以及其在各个领域的应用情况。
在正文部分，首先会对共晶进行详细的介绍，包括共晶的定义、特点以及形成机制。
接着，会对研磨法进行全面讲解，包括研磨法的原理、方法以及常用的研磨工具。
进一步，会介绍共晶研磨法的具体操作步骤，包括样品制备、研磨参数的选择和实验过程的注意事项等。
在展开讨论共晶研磨法在不同领域的应用时，将详细介绍其在材料科学、化学工程、生物医学等领域的具体应用案例。
同时，还将探讨共晶研磨法在实验研究和工业生产中的优势和局限性，并提出未来发展的展望。
通过对共晶研磨法的深入研究，本文旨在提供一个全面的了解共晶研磨法的平台，为相关科研人员和工程师提供有益的参考和指导。
最后，在结论部分将对全文进行总结，并展望共晶研磨法在未来的发展前景。
人工晶体知识点总结图
人工晶体知识点总结图人工晶体是一种人工制造的晶体材料，具有特定的晶体结构和物理特性。
人工晶体在现代科学技术和工业生产中发挥着重要作用，被广泛应用于光学、电子、通讯、医疗和材料科学等领域。
本文将从人工晶体的基本概念、主要分类、制备工艺、应用领域等方面进行知识点总结。
一、人工晶体的基本概念1.晶体的定义晶体是指具有高度有序排列的原子、分子或离子结构的固体材料。
在晶体中，原子、分子或离子按照规则的空间排列，形成周期性的三维结构。
2.人工晶体的概念人工晶体是指在实验室或工业生产过程中通过人工方法制备的晶体材料。
人工晶体可以通过化学合成、晶体生长技术或其他加工工艺来制备，并具有特定的结构和性能特点。
3.人工晶体的特点（1）具有高度有序的结构，原子或分子呈现规则的周期性排列；（2）具有特定的物理、化学性质和机械性能；（3）可以通过人工方法进行精确控制生长和制备。
二、人工晶体的主要分类1.按照化学成分和物理性质划分（1）单晶体：由同一成分的晶体组成，如硅单晶、锗单晶等；（2）复合晶体：由两种或以上成分的晶体组成，如掺杂晶体、合金晶体等。
2.按照晶体结构划分（1）立方晶体：晶体的晶胞结构属于立方晶系；（2）四方晶体：晶体的晶胞结构属于四方晶系；（3）六方晶体：晶体的晶胞结构属于六方晶系；（4）其他晶体：包括各种其他晶体结构类型，如正交晶体、单斜晶体等。
3.按照应用领域划分（1）光学晶体：用于光学器件、激光器件、光学信号处理等领域；（2）电子晶体：用于半导体器件、集成电路、电子元件等领域；（3）通讯晶体：用于通讯设备、雷达系统、微波器件等领域；（4）医疗晶体：用于医学成像、激光治疗、医疗设备等领域；（5）材料科学领域：用于催化剂、能源材料、传感器等领域。
三、人工晶体的制备工艺1.化学合成化学合成是制备人工晶体的基本方法之一，通过溶液、气相或其他化学反应体系来合成并结晶出晶体材料。
2.晶体生长技术晶体生长技术是指通过控制晶体生长条件，使晶种在适当的环境中形成、生长并获得所需形态和尺寸的工艺方法。
半导体晶体制备
半导体晶体的制备主要包括单晶制备和晶圆制备两个步骤。
单晶制备的方法主要有：
从熔体中拉制单晶：使用与熔体相同材料的小单晶体作为籽晶，当籽晶与熔体接触并向上提拉时，熔体依靠表面张力也被拉出液面，同时结晶出与籽晶具有相同晶体取向的单晶体。
区域熔炼法制备单晶：使用一籽晶与半导体锭条在头部熔接，随着熔区的移动，结晶部分即成单晶。
从溶液中再结晶。
从汽相中生长单晶：包括液相外延和汽相外延两种方法。
液相外延是将所需的外延层材料溶于某一溶剂成饱和溶液，然后将衬底浸入此溶液，逐渐降低其温度，溶质从过饱和溶液中不断析出，在衬底表面结晶出单晶薄层。
汽相外延生长则是用包含所需材料为组分的某些化合物气体或蒸汽通过分解或还原等化学反应淀积于衬底上。
晶圆制备的过程则包括切割、抛光和清洗等步骤。
首先，将生长好的晶体进行切割，得到薄片状的晶圆。
然后，通过机械和化学方法对晶圆进行抛光，以获得平整的表面。
最后，对晶圆进行清洗，去除表面的杂质和污染物。
在制备过程中，还可能涉及到掺杂的步骤，掺杂是为了改变半导
体材料的导电性能，通常将杂质原子引入晶体中。
掺杂分为两种类型：n型和p型。
n型半导体是通过掺入少量的五价元素（如磷）来增加自由电子的浓度，而p型半导体则是通过掺入少量的三价元素（如硼）来增加空穴的浓度。
掺杂可以通过不同的方法实现，如扩散、离子注入和分子束外延等。
以上是半导体晶体制备的简要步骤和方法，实际制备过程可能因材料、设备和技术等因素而有所不同。
晶面处理工艺流程
晶面处理工艺流程
1.材料选择：首先需要根据晶体的性质和要求选择合适的材料。
例如，对于光学晶体，一般选择具有高透明度和低杂质含量的材料。
2.粗磨：在晶面处理之前，需要对晶体进行粗磨。
粗磨是通过机械研
磨来去除晶体的表面缺陷和变形。
常用的研磨工具有砂轮和砂纸。
3.细磨：细磨是对粗磨后的晶体进行进一步处理以达到平整和光滑的
表面。
常用的细磨工具有金刚石砂轮和研磨液。
4.抛光：在细磨后，需要对晶体进行抛光以去除残留的研磨痕迹和提
高表面光洁度。
抛光一般使用金刚砂和研磨液。
5.清洗：晶体经过磨削和抛光后，需要进行清洗以去除表面的残余杂
质和污染物。
清洗通常使用有机溶剂或去离子水。
6.酸洗：在清洗后，如果晶体表面有氧化物或脏污等，则需要进行酸
洗处理。
酸洗可以使用酸性溶液，例如硝酸、氢氟酸等。
7.放电处理：对于一些具有较深崎岖的晶面，可以使用电解或电火花
放电处理来改善其表面平整度和光洁度。
8.检测：晶体经过处理后，需要进行质量检测以确保其符合要求。
常
用的检测方法包括光学显微镜观察、表面粗糙度测试等。
9.包装与存储：处理完成后，需要将晶体进行适当的包装，以防止损
坏和污染。
晶体可以存放在干燥或低温环境中，以保持其质量和性能。
整个晶面处理工艺流程是一个复杂而严谨的过程，需要熟练的操作技
术和严格的质量控制。
通过对晶面的加工和处理，可以获得高质量和高性
能的晶体产品，广泛应用于光学、电子、半导体等领域。
碳化硅单晶的制作工艺
碳化硅单晶的制作工艺碳化硅（SiC）是一种重要的半导体材料，具有优异的热力学性能和电学性能，被广泛应用于功率电子器件、光电子器件、传感器等领域。
碳化硅单晶是碳化硅材料中应用最广泛的形态之一，其制备工艺相对复杂，主要包括原料准备、晶体生长和晶片加工等环节。
下面将详细介绍碳化硅单晶的制作工艺。
1. 原料准备碳化硅单晶材料主要以高纯度的SiC粉末为原料，通过热力学方法生长单晶。
首先需要选取合适的碳化硅粉末作为原料，粉末的纯度和颗粒大小对最终晶体的质量具有重要影响。
一般情况下，选用粉末直径在1-5μm范围内的高纯度碳化硅粉末，将其进行预热处理，以去除粉末表面的杂质物质。
同时，还需要准备适量的溶剂和助熔剂，用于促进碳化硅晶体的生长。
2. 晶体生长碳化硅单晶的生长主要有物理气相沉积法（PVT）、气相反应法（VGF）和液相培养法（LPE）等多种方法。
其中，PVT法是目前制备碳化硅单晶最为常用的方法。
具体步骤如下：(1) 预制块材料的制备：将选取的碳化硅粉末与适量的溶剂和助熔剂混合均匀，在高温高压的环境下进行热压成块，得到具有初始晶种的块材料。
(2) 热力学生长晶体：将预制块材料置于石墨坩埚中，置于高温电炉中，通过升温保温，使块材料中的碳化硅物质逐渐蒸汽化，然后在低温区域结晶成块状的高纯度碳化硅单晶。
(3) 晶体的收集和表面处理：在晶体生长完成后，需要将碳化硅单晶从石墨坩埚中取出，经过切割和表面抛光等工艺处理，得到所需尺寸和表面平整度良好的碳化硅单晶片。
3. 晶片加工碳化硅单晶片的加工是制备器件的关键环节，主要包括切割、打磨、抛光、腐蚀和清洗等过程。
首先，对碳化硅单晶块材料进行切割，制备出所需要尺寸和形状的基片。
然后，对切割后的基片进行表面打磨和抛光处理，以提高其表面质量和光学性能。
接下来，对碳化硅单晶进行化学腐蚀或干法腐蚀等工艺处理，去除加工产生的瑕疵和杂质。
最后，对表面清洗，去除残留的腐蚀剂和杂质，得到最终的碳化硅单晶片。
蓝宝石晶体的生产工艺流程
蓝宝石晶体的生产工艺流程
蓝宝石晶体的生产工艺流程通常包括以下几个关键步骤：原材料准备、切割和打磨、表面处理、热处理、品质检验和包装。
首先，原材料准备是蓝宝石生产的第一步。
蓝宝石的原材料通常是自然的蓝宝石矿石，这些矿石经过挖掘、清洗和破碎等处理后，得到可用于后续加工的蓝宝石原石。
接下来是切割和打磨步骤。
蓝宝石原石经过精确的切割和打磨，使其具备良好的光学特性和外观。
这一步骤通常使用金刚石工具和磨料进行，需要高度熟练的技术和经验，才能够得到高质量的蓝宝石晶体。
完成切割和打磨后，需要对蓝宝石晶体进行表面处理。
表面处理可以包括激光刻字、打孔、贴合等步骤，以满足不同的需求。
激光刻字通常用于在蓝宝石上刻上文字或者图案，打孔用于制作首饰等，而贴合则是将蓝宝石与其他材料结合在一起。
接下来是热处理步骤。
蓝宝石晶体在热处理过程中，会暴露在高温的环境下，以改善其颜色和透明度。
这一步骤通常使用特殊的炉子和控制系统进行。
完成热处理后，需要对蓝宝石晶体进行品质检验。
品质检验通常包括对蓝宝石的颜色、透明度、切割质量等方面进行评估。
根据检验结果，可以对蓝宝石进行分
类和分级，以便于后续的销售和应用。
最后，蓝宝石晶体通常会被包装好，以保护其表面免受划痕和磨损。
包装通常使用透明的塑料盒或者包装纸等材料。
总体而言，蓝宝石晶体的生产工艺流程是一个严格的、多环节的过程。
通过原材料准备、切割和打磨、表面处理、热处理、品质检验和包装等步骤，可以得到高质量的蓝宝石晶体，并最终用于各种领域的应用。
石英晶体加工方法
石英晶体加工方法石英晶体是一种常见的无机材料，它具有高硬度、高透光性和热稳定性的特点，因此在电子、光学和通信领域得到了广泛的应用。
石英晶体加工方法主要包括研磨、抛光、蚀刻和生长等工艺，下面我们来详细介绍一下这些加工方法。
1. 研磨研磨是石英晶体加工的第一步，通常采用金刚砂或氧化铝等硬度较高的磨料进行研磨。
首先，在石英晶体上涂布研磨液，然后将其放在旋转磨片上进行研磨。
磨片的速度和研磨液的浓度会影响研磨的效果，通常需要进行多次研磨才能够达到所需的加工精度。
研磨过程中需要不断添加新的研磨液，并且要定期清洗磨片，以确保研磨的效果。
2. 抛光研磨之后，石英晶体还需要进行抛光，以去除研磨过程中产生的划痕和表面不平整。
抛光通常使用氧化铝或氧化铁等微粒子作为抛光剂，将其涂布在抛光布上，然后将石英晶体放在抛光布上进行抛光。
抛光的速度和压力需要进行调节，通常需要进行多次抛光才能够达到所需的加工精度。
在抛光之后，还需要进行清洗和干燥，以确保石英晶体表面的干净和光滑。
3. 蚀刻蚀刻是石英晶体加工的重要工艺之一，它可以用来加工石英晶体的形状和结构。
蚀刻通常使用氢氟酸或氢氧化钠等腐蚀剂，将其涂布在石英晶体上进行腐蚀，从而改变石英晶体的形状和结构。
蚀刻的速度和深度需要进行严格控制，通常需要进行多次蚀刻才能够达到所需的加工精度。
蚀刻之后，还需要进行清洗和干燥，以确保石英晶体的表面光滑和干净。
4. 生长在一些特殊的情况下，需要对石英晶体进行生长，以得到所需的形状和尺寸。
生长通常使用石英晶体种子和石英溶液，将石英晶体种子浸入石英溶液中，然后通过控制温度、压力和溶液成分来促进石英晶体的生长。
生长的过程需要进行严格的控制，以确保石英晶体的形状和尺寸符合要求。
总结石英晶体是一种重要的无机材料，在电子、光学和通信领域有着广泛的应用。
石英晶体加工方法主要包括研磨、抛光、蚀刻和生长等工艺，通过这些工艺可以实现石英晶体的形状和结构的精确控制。
在实际的加工过程中，需要进行严格的控制和操作，以确保石英晶体的加工精度和表面质量。
半导体长晶工艺
半导体长晶工艺半导体长晶工艺介绍•半导体长晶工艺是一项关键的制造工艺，用于生产高质量的半导体晶体。
•该工艺通过逐渐增长晶体，使其具有所需的特性和结构。
工艺原理•半导体长晶工艺基于熔融区域生长（Czochralski）方法，通过熔化的半导体材料逐渐拉出晶体。
•工艺中需要精确控制温度、拉力和晶体生长速度等参数，以获得高度纯净的晶体。
工艺步骤1.准备晶体生长装置，包括熔融炉和拉出机构。
2.将半导体原料放入熔融炉中，加热至熔点以形成熔融区域。
3.在适当的温度和拉力条件下，逐渐拉出晶体。
4.控制晶体生长速度，使其保持稳定。
5.冷却晶体，使其硬化和固化。
6.切割和打磨晶体，以获得所需的尺寸和表面质量。
工艺优势•半导体长晶工艺可以生产高纯度、大尺寸的晶体，适用于制造各种半导体元件。
•通过精确控制生长条件，可以调节晶体中的杂质和晶体结构，以获得所需的半导体特性。
应用领域•半导体长晶工艺广泛应用于集成电路、太阳能电池、光电器件等领域。
•在集成电路制造中，长晶工艺用于生产高质量的硅晶片，并在之后进行微细加工。
结论•半导体长晶工艺是一项至关重要的制造工艺，为半导体产业的发展提供了关键的基础材料。
•随着技术的不断进步，半导体长晶工艺将继续发展，以满足不断增长的需求。
挑战与未来发展•尽管半导体长晶工艺在半导体产业中具有重要地位，但也存在一些挑战。
•其中之一是生长过程中的杂质控制。
过多的杂质会降低晶体的质量和性能。
•另一个挑战是生长速率控制。
良好的生长速率控制可以确保晶体的均匀性和稳定性。
•此外，长晶工艺需要精密的设备和高水平的技术支持，这对制造商来说是一项挑战。
为了应对这些挑战，半导体长晶工艺将不断发展和改进。
以下是一些可能的未来发展方向：1. 杂质控制技术的改进•研究人员将致力于发展更先进的杂质控制技术，以提高晶体的纯度和质量。
•新的杂质分离和过滤技术将帮助降低杂质含量，提高晶体的性能。
2. 生长速率控制技术的创新•研究人员将寻求改进生长速率控制技术，以实现更高的生长速度和更稳定的晶体生长过程。
单晶制程工艺流程
单晶制程工艺流程单晶制程工艺流程是制备单晶材料的关键步骤。
单晶材料是指具有相同晶体结构和晶向的晶体，几乎无晶界、位错和夹杂的完美晶体。
单晶材料具有很多独特的优良性能，在半导体、光电子、航空航天等领域有广泛的应用。
下面将详细介绍单晶制程工艺流程。
一、单晶生长单晶生长是单晶制程工艺的第一步。
单晶生长可以通过几种方法实现，包括等温法、拉晶法、比重法和熔化晶体法等，其中等温法和拉晶法是常用的方法。
等温法：将高纯度的化学物质溶解在溶剂中，调整溶液的浓度和温度，使得晶核在稳定的等温条件下生长。
等温法适用于一些化学和生物晶体的生长。
拉晶法：将高纯度的晶体种子放在熔融的母液和溶液中，通过拉拔种子使之在拔晶方向上生长。
拉晶法适用于高熔点材料的生长，如硅、锗等。
二、晶体切割在单晶生长后，需要将大块的单晶材料切割成适当大小的晶片。
晶片的尺寸和方向要符合特定的要求，以满足后续加工和应用的需要。
晶体切割一般采用金刚石切割盘，切割时先进行划线，然后用锯片沿划线进行切割。
切割后的晶片要经过多次打磨和抛光，使其表面变得平整光滑。
三、晶体清洗晶体清洗是为了去除晶体表面的污垢和杂质，保证晶体的净度和纯度。
晶体清洗通常采用化学和物理方法。
化学清洗：将晶片放入酸性或碱性溶液中浸泡清洗。
酸性溶液可以去除晶片表面的氧化层和有机污染物，碱性溶液可以去除晶片表面的污垢和无机盐。
物理清洗：通过超声波、气流、高温等物理力量或方法对晶片进行清洗。
超声波清洗可以去除晶片表面的微小颗粒和有机物，高温清洗可以去除晶片表面的吸附物。
四、晶片精加工晶片精加工是为了使晶片表面更加平整、光滑和均匀，以满足不同应用的要求。
晶片精加工包括研磨、抛光和腐蚀等处理。
研磨：使用研磨机械和研磨液对晶片表面进行研磨，去除表面的凸起和细微凹陷。
研磨后的晶片表面会比较粗糙，需要进行后续的抛光处理。
抛光：使用抛光机械和抛光液对晶片表面进行抛光，使其表面更加光滑和亮泽。
抛光后的晶片可以得到所需的表面光洁度和平整度。
晶体加工工艺总结
晶体加工工艺总结晶体是一种具有规则排列的原子、离子或分子结构的固体材料，具有一些特殊的电学、光学和机械性质。
晶体加工是指对晶体材料进行加工和处理，以改变其结构和性能，使其适用于特定的应用领域。
在晶体加工过程中，涉及到晶体生长、切割和磨削等工艺步骤。
下面将对晶体加工工艺进行总结。
一、晶体生长工艺晶体生长是指通过控制物质的熔化和冷却过程，使之在固态条件下从有序的原子、离子或分子结构中形成晶体。
晶体生长可以通过溶液法、气相法和熔融法等各种方式进行。
溶液法是最常用的晶体生长方法之一，通过将适当的溶剂中溶解晶体材料，然后进行溶液的饱和度调控和温度变化，促使晶体从溶液中沉积出来。
气相法是指将气态混合物中的晶体材料转化为气相，并通过物质的输运和沉积过程，使其在固态条件下形成晶体。
熔融法是将晶体材料加热至熔点以上，然后逐渐降温使其结晶形成晶体。
二、晶体切割工艺晶体切割是指将大块的晶体材料切割成薄片或小块，以用于器件制造和应用研究。
晶体切割需要先确定晶体的晶向，即晶体中原子、离子或分子排列的方向，并根据晶向在晶体表面进行标记。
然后通过机械或化学方法，对晶体进行切割。
目前常用的晶体切割方法有线锯切割、内圆锯切割和脱膜切割等。
线锯切割是将晶体切割成薄片的常用方法，通过金刚石线锯或金刚石铣刀将晶体材料切割成所需厚度的薄片。
内圆锯切割是将晶体切割成小块的一种方法，通过内圆锯将晶体材料切割成所需尺寸的小块。
脱膜切割是一种新兴的晶体切割方法，通过化学溶剂将晶体切割成薄片。
三、晶体磨削工艺晶体磨削是将晶体材料进行表面处理和光学加工的一种方法。
晶体磨削可以用于去除晶体表面的缺陷和污染物，提高晶体材料的光学质量和机械强度。
晶体磨削包括粗磨削和精磨削两个阶段。
粗磨削是将晶体的表面进行表面切削，以去除表面的粗糙度和缺陷。
常用的晶体粗磨削方法有机械磨削、化学机械磨削和离子束磨削等。
精磨削是对粗磨削后的晶体表面进行进一步加工，以提高晶体的光学和机械性能。
激光晶体生长及加工高科技项目讲解
激光晶体生长及加工高科技项目讲解激光晶体生长及加工是一项涵盖多领域高科技项目，它涉及到物理学、化学、材料学等多学科的知识。
该项目以激光与材料相互作用为主线，通过控制激光输出参数来实现对材料的精准控制，从而实现对激光晶体的生长及加工。
本文将对该项目的背景、技术原理、应用领域等进行阐述。
背景随着科技的发展，人类对材料性能的需求越来越高。
需要高强度、高导热、高阻尼等性能的材料来满足不同的应用需求。
激光晶体生长及加工作为一项新兴的材料制备技术，能够精准控制材料的微观结构和性能，以满足不同的应用需求。
如此高科技的项目，自然受到了各国科技竞争的关注。
技术原理激光晶体生长及加工的技术过程主要分为晶体生长和晶体加工两个阶段。
其中，晶体生长主要是利用激光作为生长能源对晶体原料进行加热、熔化，使其形成晶体。
晶体加工则是利用高能量激光束对晶体进行加工，如切割、刻蚀、打孔等。
下面将分别对这两个阶段进行阐述。
晶体生长晶体生长的过程可以分为四个步骤：原料融化、过饱和度增加、晶核生成和晶体生长。
其中，激光作为一个重要的生长能源，在原料融化和过饱和度增加这两个步骤中扮演着至关重要的作用。
激光的能量可以使晶体原料迅速达到熔点并形成液态，此时通过对激光功率、扫描速度等参数的控制来控制原料的熔化程度和熔池形态。
此外，激光的选择性使得晶体原料表面吸收更多的能量，从而加快了晶体的熔化过程。
晶体生长中的另一个关键参数是过饱和度。
激光作为生长能源，可以通过控制功率和扫描速度来控制晶体生长中的过饱和度，从而影响晶体生长速率和晶体结构。
在过饱和度增加的过程中，激光加热的区域处于高温、高浓度的液态区，能够促进晶体核心的快速生长。
晶体加工在晶体生长的基础上，晶体加工则是利用激光加工的高能量、高精度特点，改变晶体结构，实现对材料的加工。
不同类型的晶体加工，需要根据不同的材料，确定不同的激光加工参数，尤其是功率、脉冲宽度、重复率、扫描速度等。
下面列举一些常见的晶体加工工艺：1.激光切割：通过控制激光束在晶体材料上的扫描轨迹，完成对材料的切割，实现精细的加工。
大晶体的详细制作方法
大晶体的详细制作方法全文共四篇示例，供读者参考第一篇示例：大晶体是一种装饰性较强的手工艺品，由许多小晶体合并而成，具有美丽的外观和独特的质感。
制作大晶体需要一定的耐心和技巧，下面将介绍一种制作大晶体的详细方法。
第一步：准备材料和工具制作大晶体所需材料包括：透明的玻璃晶体、玻璃胶、石膏、彩色颜料、透明塑料袋等。
工具包括：玻璃切割刀、尺子、铅笔、剪刀、搅拌棒等。
第二步：制作小晶体将透明的玻璃晶体按照设计要求进行切割和修整，制作成大小一致的小晶体。
然后，将小晶体的边缘用砂纸打磨，使其光滑。
第三步：制作大晶体底座使用石膏制作大晶体的底座，首先在平整的工作台上铺上透明塑料袋，然后用尺子和铅笔在塑料袋上画出底座的形状和大小，再将石膏按照设计要求倒入底座的模具中，等待其凝固。
第四步：拼接小晶体将制作好的小晶体按照设计要求放置在石膏底座上，使用玻璃胶将它们粘合在一起，保持稳固和平整。
第五步：着色根据设计要求，可以在玻璃晶体上使用彩色颜料进行涂抹和着色，增加大晶体的艺术感和视觉效果。
第六步：固定和调整等所有部分都固定好后，再次用玻璃胶对各部分进行固定和调整，确保整个大晶体的稳固性和美观度。
第七步：完成待所有工作完成后，将制作好的大晶体放置在通风处晾干，等玻璃胶完全干透后检查是否有脱落，最后用擦布擦拭干净表面，完成制作。
通过以上步骤，一件漂亮的大晶体就制作完成了。
制作大晶体需要细心和耐心，只有不断实践和摸索，才能做出更加完美的作品。
希望以上方法能对你制作大晶体有所帮助。
第二篇示例：大晶体是一种具有良好的光学性能和装饰性的材料，常常被用于制作首饰、工艺品、装饰品等。
制作大晶体需要经过多道工序，下面我们来详细介绍大晶体的制作方法。
一、准备工作1. 选材：选择透明度好、色泽均匀、无明显瑕疵的大晶体原料，如水晶、玛瑙等。
2. 设备：准备制作大晶体所需的设备和工具，如研磨机、切割机、磨光机、抛光机等。
3. 辅助材料：备好研磨粉、抛光粉、磨光布等辅助材料。
冰晶石的生产工艺
冰晶石的生产工艺
冰晶石是一种人工合成的宝石，由于其美丽的外观和低廉的价格，成为了珠宝行业中的新宠。
下面将介绍冰晶石的生产工艺。
冰晶石的主要原料是白色氧化铝和纯碱。
首先，将混合物研磨成粉末状，然后与一定比例的溶剂混合，并加入适量的结晶种子。
接下来，将以上混合物注入高温高压设备中，采用高温高压技术进行合成。
首先，溶液被加热至几百摄氏度的温度，然后设备加压，达到几千兆帕的压力。
这样可以促使混合物中的化学反应加速进行，从而实现冰晶石的合成。
同时，结晶种子起到了引导晶体生长的作用，使得冰晶石可以在合成过程中保持其独特的结晶形态。
当溶液经过一定的时间进行反应后，将压力和温度恢复到常态。
此时，已经产生了一定数量的冰晶石晶体。
接下来，将晶体从溶液中取出，并进行清洗和研磨处理，以去除表面的杂质和瑕疵。
经过以上步骤，就完成了冰晶石的合成和初步加工。
最后，根据不同的需求，可以对冰晶石进行进一步的加工和打磨，以获得更好的光泽和美观度。
例如，可以将冰晶石切割成适当形状的宝石，或者用于制作珠宝首饰等产品。
冰晶石的生产工艺主要依赖于高温高压技术和精密的工艺控制。
通过合理的配料比例和控制合成条件，可以获得高质量的冰晶
石晶体。
同时，生产过程中也需要进行严密的质量检验，以确保产品符合标准。
总结起来，冰晶石的生产工艺包括原料准备，混合物合成，晶体生长，初步加工和最终加工等过程。
通过科学的工艺控制和严格的质量管理，可以生产出优质的冰晶石产品，满足市场的需求。
人工晶体制作工艺
人工晶体制作工艺
人工晶体制作是一个复杂的过程，涉及多个步骤和技术。
以下是人工晶体制作的一般工艺流程：
1. 材料准备：选择适合制作人工晶体的原材料，并进行必要的处理和净化，以确保材料质量。
2. 配料和混合：按照特定比例将原材料加入到配料器中，并进行充分混合，以获得均匀的混合物。
3. 熔融和晶体生长：将混合物放入熔融炉或熔融方式中，通过升温和控制温度梯度，使混合物逐渐熔融并形成晶体。
4. 晶体拉扯：通过拉伸机构或其他拉扯方法，将熔融的混合物慢慢拉伸成所需的晶体形状和尺寸。
5. 退火和处理：对拉扯得到的晶体进行退火处理，以消除应力和改善晶体结构。
此外，还可能需要进行其他特殊处理，如掺杂、离子注入等。
6. 切割和抛光：将晶体切割成薄片或其他所需形状，并进行抛光和精加工，以获得平整的表面和精细的尺寸。
7. 检测和质量控制：对制作的人工晶体进行严格的检测和质量控制，包括物理
性能测试、化学分析等，以确保符合规定的要求和标准。
8. 包装和出厂：将合格的人工晶体进行包装和标识，并进行最后的质量审查，然后发运到客户或市场上使用。
不同类型的人工晶体可能有不同的制作工艺和要求，因此具体的制作工艺会因材料和产品而异。
晶体管制作工艺
晶体管制作工艺晶体管是一种半导体器件，它在电子学中具有非常重要的作用。
晶体管的制作工艺可以分为晶圆制作、薄膜制作、光刻技术、蚀刻技术和金属化技术等多个过程。
整个制作过程非常复杂，需要高度精密的加工设备和技术，同时需要非常高的组织协调和专业知识。
晶体管制作的第一步是晶圆制作，这个过程主要是将硅片进行多次磨削和清洗，直到它的表面非常平整和光滑。
这个过程的目的是确保晶体管的基底具有良好的表面质量和电学性能。
随后，需要在硅片表面进行一层叫做“掺杂”的处理。
掺杂的目的是改变晶体的电导率，使得硅片的表面能够具有电学性能。
掺杂的具体方法是将硅片表面上溅射一些金属离子，比如铝离子、镁离子等。
经过高温烧结后，在硅片表面形成了一些被掺杂的区域和原来纯净的区域。
接下来是薄膜制作和光刻技术。
通过薄膜沉积技术，将薄膜材料沉积在掺杂的硅片表面。
这些薄膜材料可以是金属、氧化物或者多晶硅等。
通过电子束或激光光束进行光刻，将图案定义在薄膜上。
光刻技术的精度非常高，可以将图案定义在晶粒大小的尺度上，这使得晶体管能够被精密地制造出来。
蚀刻技术是制造晶体管的关键。
蚀刻是利用一定的化学反应，将薄膜材料中指定部位的材料溶解掉，从而形成晶体管的各个部位。
现在广泛使用的是干法蚀刻技术，利用等离子体反应进行刻蚀。
这种技术能够产生非常高的边缘精度和表面平整度，而且蚀刻速度也更快。
最后是金属化技术。
将金属材料沉积到薄膜表面，在晶体管的端点和连接口等部位，形成引脚和电路连接，完成晶体管的制作。
在这个过程中需要进行电性测试和可靠性检测，确保晶体管可以正常工作和长期稳定运行。
总之，晶体管的制作是一项非常复杂且高度精密的技术。
仅仅是在制造晶圆的过程中，就需要使用超过1000步的操作，整个制作过程需要使用到各种高级的设备和技术。
随着制造技术的不断发展，晶体管的制作工艺也在不断改进和完善，为电子和信息科学的发展做出了巨大的贡献。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
晶体加工工艺总结（德清华瑞光学）
晶体加工
1、方解石：光轴面抛光后不能用白胶布保护，必需用黑胶布。
光轴面B=Ⅲ，用玻璃盘细磨，细磨光圈半个左右。
抛光：用绸布（真丝布）绑在抛光好的平玻璃板上，一定要平，然后用704粘合剂均匀地涂在绸布上，未干时放在平玻璃板上轻轻磨一下，然后等完全干透。
2、白宝石、红宝石：要求B=Ⅳ，θ=1′，N=1，ΔN=1/2。
一般用钢盘加研磨膏抛光，钢盘一定要改好。
如果B要求较高，可用特殊胶盘。
细磨一定要好。
3、磁光（旋光）晶体：YIG、GGG。
细磨一定用碳化硼280#，20#，抛光先用宝石粉W2.5抛亮后，再用刚玉微粉W1.5抛，用水晶作垫子。
4、BBO，微潮，磨砂用302#、302.5#。
在铁盘或玻璃盘上磨。
抛光用CeO2可抛好。
晶体易开裂，加工时及加工前后均应注意保持恒温。
并要求选取无包裹的纯单晶加工，有方向要求。
BBO晶体较软，易划伤，抛光面不可与任合物擦拭。
BBO晶体易潮解，抛光后置于红外灯下烘干，然后置于密封干燥的容器中保存。
5、氟化钙（CaF2）B=Ⅲ，可用CeO2抛好。
用302#、303#磨砂，用宝石粉抛亮后，改用钻石粉水溶液抛光圈和道子。
用宝石粉W1抛光很快，然后用W0.5 抛光圈和道子。
用聚胺树脂作抛光模范，也可用宝石粉抛亮后用氧化铬抛光，胶盘用软胶盘，工件最好抛高光圈，但不必高太多。
6、LBO材料硬度与K9相似，点胶上盘，如封蜡可用电烙铁直接封，研磨、抛光同K9玻璃相似，用CeO2抛光。
7、氟锂锶锂：软晶体、易坏，B=Ⅱ，上盘用红外灯慢慢加热。
在清洗时不可多擦表面，否则易出道子。
用氟化锂做保护片，W1.５刚玉粉抛亮后改用Ｗ０.５钻石微粉水溶液抛光。
用CeO2抛光也可抛好。
（５００目）
8、KTP晶体：硬度和ＺＦ相差不多，用ＺＦ做保护片，进行抛光。
ＫＤ＊Ｐ、ＫＴ＊Ｐ，用软胶盘（一般用特殊配制的胶盘），也可用１＃（天较冷）２＃（天较热）号胶盘，抛光后用洗砂倒边。
ＫＤ＊Ｐ易潮解、易碎，抛光时温度、湿度要求较高。
9、双４５°ＬＮ电光Ｑ开关：双４５°ＬＮ电光Ｑ开关是一种利用ＬＮ晶体作材料加工成的斜方棱镜，有六个加工面，其中四个面抛光，另两个面只须定向和研磨。
在四个抛光面中，入射面、出射面为晶体Ｙ晶面。
入射面、出射面的夹角为４５°±１′，电极面为Ｘ晶面，须镀金。
加工时首先要确定Ｙ基准面，Ｘ、Ｙ晶面的衍射角为θ（１１０）＝１７°２４′和θ（３００）＝３１°１２′。
上盘用石膏模固定，配盘材料用ＬＮ或与ＬＮ相似的Ｋ９玻璃。
加工时入射面、出射面主要控制几何尺寸和平行度，技术要求：Ｎ＝１/４、Ｂ＝Ⅲ，θ≤１０〞。
加工第一个４５°反射面主要控制角度和塔差，第二个４５°反射面除控制零件的长度外，还要控制光线经过四个抛光面反射后所反映出来的综合平行度。
由于光线在晶体内部经过四次反射，因此测量综合平行度只是分划板读数的１／４n（n为ＬＮ折射率）通常要求θ≤１０〞。
ＬＮ电光Ｑ开关的两个４５°反射面的粗糙程度的好坏与晶体抗激光损伤能力密切相关。
ＬＮ属于铁电晶体，当抛光级剂选用不当时会出现抛不亮或返毛现象，可通过选高熔点的抛光剂或在溶液中加入ＨＣＬ或肥皂粉，如果仍不行须重新磨砂。
10、Mg2SiO4 (镁橄榄石)晶体，莫氏硬度为7，抛光较难。
1、用聚胺树脂硬胶盘加Ｗ3.５、Ｗ2.５宝石研磨膏抛光，大约要5~6小时，一天左右可抛亮。
2、抛亮厚用Ｗ０.５钻石微粉水溶液改光圈。
低光圈较难改。
11、SeZn晶体，软晶体。
磨砂用302#、302.5#在玻璃盘上，抛光用软胶盘，先用W1.
５刚玉粉抛亮后改用Ｗ０.2刚玉粉水溶液抛光，或用氧化铬抛光。
12、NaF 氟化钠晶体，微潮解，不要求光圈，平行度一般。
磨砂用302.5#、305#在玻璃盘上，抛光用聚胺脂硬胶盘加Ｗ1、Ｗ0.5研磨膏。
然后用丝绸加酒精抛干即可。
13、KCl 晶体，微潮解，上盘干粘在玻璃板上，粘好后用303#砂研磨一下。
要砂多水少。
一般用干布擦干净，再用汽油擦一下，然后抛光，抛光不用胶盘，也不用湿CeO2抛光。
应用干CeO2抛光。
把绸布绑在一块平板玻璃上，然后把CeO2放在绸布上用酒精抛光，大约抛两小时左右，一定要把酒精抛干。
注意：磨砂时用玻璃盘不用铁盘。
对于NaCl、KBr等微潮晶体一般用砂纸磨砂，用CeO2抛亮后改用刚玉粉Ｗ０.2抛光，胶盘用软胶盘，粗磨成圆时用蜡粘起来，用砂纸滚圆。
14、砷化钾——微毒，磨砂用302#、302.5#，抛光用硬树脂抛光模，研磨膏用Ｗ2.5，然后用软抛光模，研磨膏用Ｗ0.5。
15、BGO比LiF硬比YAG软得多，BGO棒用CeO2抛光，但易出道子，用MgO抛光较好。
16、YAB YAB与YAG硬度差不多，抛光相同的垫子可通用。
gW /i,D
17、LanYLi2O9铝酸钇镧，用Ｗ1.5刚玉粉抛，一般用宝石粉抛光也可用钻石粉，抛光时间较长。
18、氟化锂全解裂，上石膏。
磨砂用玻璃盘，抛光1、用Ｗ1.5刚玉粉水溶液抛亮后，如果需要改平行度用刚玉粉改好。
2、再用Cr2O3（蚕宝宝溶液）修光洁度。
最好是高光圈改到底光圈，不可高太多，粗磨成型时最好避开解裂面，最好大于3°，胶盘最好用软胶盘，用透明胶保护。
19、氟化物玻璃硬度和磷玻璃差不多，易腐蚀，抛光时先用CeO2抛光，再用Cr2O3（蚕宝宝溶液）修光洁度。
氟化物玻璃一般不用保护漆保护，用蜡封做好的面，也可用透明胶带保护，用磷玻璃作保护片。
20、YLF 氟化钇锂，加热一般用红外灯，不可用酒精灯，用黄蜡不可用虫胶片保护。
加热时红外灯不可靠的太近，磨砂用302.5#直接研磨。
抛光用CeO2抛亮后改用刚玉粉Ｗ０.2抛光，胶盘用软胶盘。
21、镐石棒1、垂直度硬度与YAG棒差不多，但在抛光时用W1抛光。
等到抛亮后有砂眼，没有道子。
越抛道子越多，有可能是发生了化学反应。
用Ｗ0.2刚玉粉水溶液抛、CeO2抛都没结果。
用Cr2O3（蚕宝宝溶液）道子和砂眼完全抛掉，单光圈不好，用钻石粉Ｗ0.2光圈可修好。
2、平行度一般镐石棒在磨砂后放在平板玻璃上用测角仪看平行度，一般平行度在30′/格。
抛光好要差4—5格，且图象很模糊，所以平行度最好相差3—4格之间。
