新桩基规范端承桩承载力

桩端承载力计算

桩端承载力计算书计算依据：《建筑桩基技术规范》JGJ94-94和本项目岩土工程勘察报告单桩竖向承载力设计值(R)计算过程:桩型:干作业钻孔灌注桩(d<0.8m)桩基竖向承载力抗力分项系数:γs=γp=γsp=2桩类别:圆形桩直径或边长d/a=600mm截面积As=.282743334m周长L=1.88495556m第1土层为:新近填土，黄土,极限侧阻力标准值qsik=20Kpa层面深度为:0m; 层底深度为:5m土层厚度h= 5 m土层液化折减系数ψL=1极限侧阻力Qsik=L×h×qsik×ψL=1.88495556×5 ×20×1= 188.495556 KN第2土层为: 粉细砂,极限侧阻力标准值qsik=55Kpa层面深度为:5m; 层底深度为:7m土层厚度h= 2 m土层液化折减系数ψL=1极限侧阻力Qsik=L×h×qsik×ψL=1.88495556×2 ×55×1= 207.3451116 KN第3土层为：粉土,极限侧阻力标准值qsik=50Kpa层面深度为:7m; 层底深度为:10m土层厚度h= 3 m土层液化折减系数ψL=1极限侧阻力Qsik=L×h×qsik×ψL=1.88495556×3 ×50×1= 282.743334 KN第4土层为: ⑧1泥质砂岩,极限侧阻力标准值qsik=100Kpa层面深度为:10m; 层底深度为:13m土层厚度h= 3 m土层液化折减系数ψL=1极限侧阻力Qsik=L×h×qsik×ψL=1.88495556×3 ×100×1= 565.486668 KN第5土层为: ⑧2泥质砂岩,极限侧阻力标准值qsik=140Kpa层面深度为:13m; 层底深度为:16m土层厚度h= 3 m土层液化折减系数ψL=1极限侧阻力Qsik=L×h×qsik×ψL=1.88495556×3 ×140×1= 791.6813352 KN总极限侧阻力Qsk=∑Qsik= 2035.7520048 KN极限端阻力标准值qpk=2500KN极限端阻力Qpk=qpk×As=2500×.282743334= 706.858335 KN总侧阻力设计值QsR=Qsk/γs= 1017 KN端阻力设计值QpR=Qpk/γp= 353 KN基桩竖向承载力设计值R=Qsk/γs+Qpk/γp= 2035.7520048 /2+ 706.858335 /2= 1370 KN──────────────────────────────────────────。

端承桩承载力验算手算编公式

端承桩承载力验算一、规范：公路桥涵地基基础设计规范JTGD63-2007二、计算公式：[Ra]---单桩轴向受压承载力容许值（kN）C1---根据清孔情况、岩石破碎程度等因素而定的端阻发挥系数，按表5.3.4采用Ap---桩端截面面积底桩，取扩底截面面积f rk---桩端岩石饱和单轴抗压强度标准值（KPa），黏土质岩取天然湿度单轴抗压强度标准值，当frk小于2MPa时按摩擦桩计算（frki为第i层的frk值）C2i---根据清孔情况、岩石破碎程度等因素而定的第i层岩石的侧阻发挥系数，按表5.3.4采用u---各土层或各岩层部分的桩身周长（m）hi---桩嵌入各岩层部分的厚度（m），不包括强风化层和全风化层m---岩层的层数，不包括强风化层和全风化层ξs---覆盖层土的侧阻力发挥系数，根据桩端frk确定：当2MPa≤frk＜15MPa时，ξs＝0.8当15MPa≤frk＜30MPa时，ξs＝0.5当frk＞30MPa 时，ξs＝0.2li---各土层厚度（m）qik---桩侧第i层土的侧阻力标准值（Kpa），宜采用单桩摩阻力试验值，当无试验条件时，对于钻（挖）孔桩按5.3.3-1选用，对于沉桩按5.3.3-4选用n---土层的层数，强风化和全风化岩层按土层考虑三、计算过程1、原始数据桩顶力：上部结构7040.8KN(一孔)盖梁1287KN墩柱648.3870246KN（一根）系梁0KN桩基根数2根桩顶力4812.287025KN2、参数C10.375Ap 1.5393804frk4500kpau 4.398229715mm1ξs0.8n23、地质[Ra]=6545.555418kpa结论：基底岩层单轴极限抗压强度4.5Mpa满足要求表5.3.3-1桩基直径 1.4m搭板358.8表5.3.4注：1、当入岩深度小于或等于0.5m时，C1乘以0.75的折减系数，c2＝02、对于钻孔桩，系数C1、C2应降低20％采用桩端沉渣厚度t应满足以下要求：d≤1.5m时，t≤50mmd＞1.5m时，t≤100mm3、对于中风化层作为持力层的情况，C1、C2应分别乘以0.75的折减系数桩轴向受压承载力的抗力系数使用阶段 1.25施工阶段 1.25。

桩基技术交底中的承载力验收要求与判定方法

桩基技术交底中的承载力验收要求与判定方法引言：桩基技术是建筑工程中常用的一种地基处理方式，对保障建筑物的稳定性和安全性起着至关重要的作用。

而在桩基施工中，承载力是一个关键指标，需要通过验收和判定来确保工程质量。

本文将探讨桩基技术交底中的承载力验收要求与判定方法。

一、桩基承载力验收要求桩基的承载力是指其能够承受的最大荷载大小，而验收则是评估和确认这个承载力是否符合工程要求的过程。

在进行桩基承载力验收时，需要考虑以下要求：1.针对设计要求进行验算：在桩基施工前，需要根据设计要求进行承载力验算。

通过计算确定桩基的合适数量和布置，以满足建筑物的负荷要求。

2.符合相关标准要求：针对承载力验收，需要基于国家相关标准和规范进行操作。

比如，在我国，可以参考《建筑桩基设计规范》等标准进行验收。

3.遵循实测与设计符合规定范围：在施工完成后，需要进行桩基的实测。

实测数据与设计数据进行比对，确保实测结果在设计值的规定范围内。

二、桩基承载力验收判定方法为了对桩基承载力进行准确判定，常用的方法主要包括以下几种：1.静载试验：静载试验是一种常用的桩基承载力验收方法。

通过在已经施工完成的桩基上加上施加静载，观测和记录桩基下沉量和变形情况，从而计算得出桩基的承载力。

这一方法可以直接反映出桩基的实际承载能力。

2.动载试验：在进行动载试验时，通过在桩基上施加动态负荷以模拟实际工程负荷的情况。

通过对振动信号和响应的分析，可以得出桩基的承载力。

这一方法适合于研究桩的动态响应和振动特性。

3.超声波无损检测：超声波无损检测是一种通过声波的传播和反射情况来评估桩基质量和结构的方法。

通过使用超声波测量仪器，观测声波在桩基中的传播情况，可以获得桩基的承载力信息。

4.静力触探：静力触探是一种通过钢管或探针在桩基上施加垂直荷载，并通过测量探针下沉量和孔隙水位变化来评估桩基承载能力的方法。

这一方法常用于桩基的初步验收。

5.保证桩基的完整性：除了以上方法，还需要保证桩基的完整性和质量。

基桩的承载力和桩身完整性的检测

基桩的承载力和桩身完整性的检测根据《建筑基桩检测技术规范》JGJ106-2014，以下简称“基桩检测”，确定建筑工程基桩的承载力和桩身完整性的检测与评价。

一、总要求（承载力和桩身完整性）《基桩检测》3.1.1 基桩检测可分为施工前为设计提供依据的试验桩检测和施工后为验收提供依据的工程桩检测。

基桩检测应根据检测目的、检测方法的适应性、桩基的设计条件、成桩工艺等，按表3.1.1合理选择检测方法。

二、试桩（施工前）《基桩检测》3.1.2 当设计有要求或有下列情况之一时，施工前应进行试验桩检测并确定单桩极限承载力：1 设计等级为甲级的桩基；2 无相关试桩资料可参考的设计等级为乙级的桩基；3 地基条件复杂、基桩施工质量可靠性低；4 本地区采用的新桩型或采用新工艺成桩的桩基。

《基桩检测》3.3.1 为设计提供依据的试验桩检测应依据设计确定的基桩受力状态，采用相应的静载试验方法确定单桩极限承载力，检测数量应满足设计要求，且在同一条件下不应少于3根；当预计工程桩总数小于50根时，检测数量不应少于2根。

“地基条件、桩长相近，桩端持力层、桩型、桩径、成桩工艺相同”即为本规范所指的“同一条件”。

对于大型工程，“同一条件”可能包含若干个桩基分项(子分项)工程。

同一桩基分项工程可能由两个或两个以上“同一条件”的桩组成，如直径400mm和500mm 的两种规格的管桩应区别对待。

本条规定同一条件下的试桩数量不得少于一组3根，是保障合理评价试桩结果的低限要求。

三、单桩承载力和桩身完整性（施工后）《基桩检测》3.1.3 施工完成后的工程桩应进行单桩承载力和桩身完整性检测。

基桩质量检测时，承载力和完整性两项内容密不可分，往往是通过低应变完整性普查，找出基桩施工质量问题并得到对整体施工质量的大致估计，而工程桩承载力是否满足设计要求则需通过有代表性的单桩承载力检验来实现。

《基桩检测》3.2.7 验收检测时，宜先进行桩身完整性检测，后进行承载力检测。

桩端持力层承载力试验

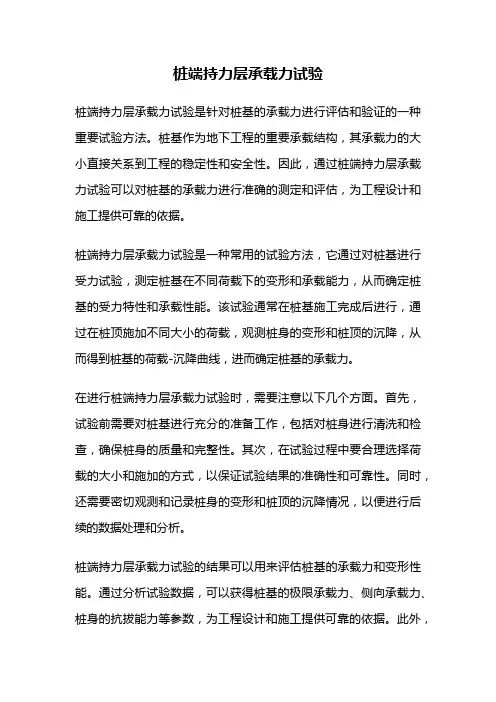

桩端持力层承载力试验桩端持力层承载力试验是针对桩基的承载力进行评估和验证的一种重要试验方法。

桩基作为地下工程的重要承载结构，其承载力的大小直接关系到工程的稳定性和安全性。

因此，通过桩端持力层承载力试验可以对桩基的承载力进行准确的测定和评估，为工程设计和施工提供可靠的依据。

桩端持力层承载力试验是一种常用的试验方法，它通过对桩基进行受力试验，测定桩基在不同荷载下的变形和承载能力，从而确定桩基的受力特性和承载性能。

该试验通常在桩基施工完成后进行，通过在桩顶施加不同大小的荷载，观测桩身的变形和桩顶的沉降，从而得到桩基的荷载-沉降曲线，进而确定桩基的承载力。

在进行桩端持力层承载力试验时，需要注意以下几个方面。

首先，试验前需要对桩基进行充分的准备工作，包括对桩身进行清洗和检查，确保桩身的质量和完整性。

其次，在试验过程中要合理选择荷载的大小和施加的方式，以保证试验结果的准确性和可靠性。

同时，还需要密切观测和记录桩身的变形和桩顶的沉降情况，以便进行后续的数据处理和分析。

桩端持力层承载力试验的结果可以用来评估桩基的承载力和变形性能。

通过分析试验数据，可以获得桩基的极限承载力、侧向承载力、桩身的抗拔能力等参数，为工程设计和施工提供可靠的依据。

此外，桩端持力层承载力试验还可以用来评估桩基与周围土体的相互作用，为土结构相互作用的研究提供实验数据。

桩端持力层承载力试验在地下工程领域具有广泛的应用价值。

它不仅可以用于评估桩基的承载能力，还可以用于评估地基的稳定性和变形性能。

在工程设计和施工中，合理使用桩端持力层承载力试验可以有效提高工程质量和安全性，减少工程事故的发生。

因此，对于地下工程的设计和施工来说，桩端持力层承载力试验是一项必不可少的工作。

桩端持力层承载力试验是一种重要的试验方法，可以用于评估桩基的承载力和变形性能。

通过该试验可以获得桩基的荷载-沉降曲线，进而确定桩基的承载力。

在进行试验时需要注意合理选择荷载大小、观测和记录试验数据等方面的问题。

桩身承载力计算

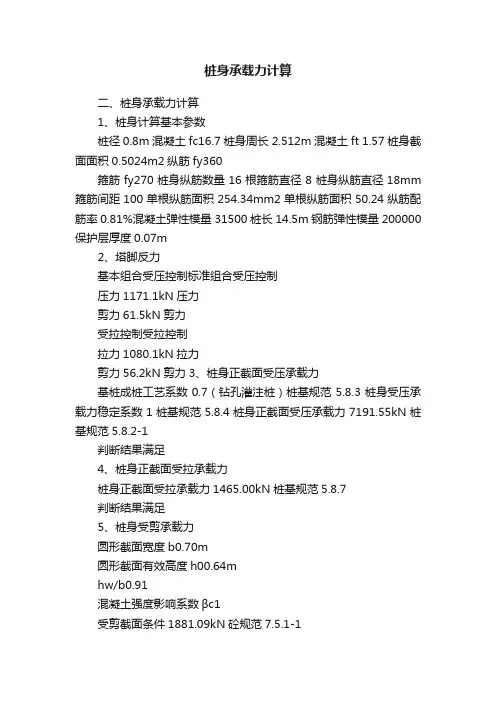

桩身承载力计算二、桩身承载力计算1、桩身计算基本参数桩径0.8m混凝土fc16.7桩身周长 2.512m混凝土ft 1.57桩身截面面积0.5024m2纵筋fy360箍筋fy270桩身纵筋数量16根箍筋直径8桩身纵筋直径18mm 箍筋间距100单根纵筋面积254.34mm2单根纵筋面积50.24纵筋配筋率0.81%混凝土弹性模量31500桩长14.5m钢筋弹性模量200000保护层厚度0.07m2、塔脚反力基本组合受压控制标准组合受压控制压力1171.1kN压力剪力61.5kN剪力受拉控制受拉控制拉力1080.1kN拉力剪力56.2kN剪力3、桩身正截面受压承载力基桩成桩工艺系数0.7（钻孔灌注桩）桩基规范5.8.3桩身受压承载力稳定系数1桩基规范5.8.4桩身正截面受压承载力7191.55kN桩基规范5.8.2-1判断结果满足4、桩身正截面受拉承载力桩身正截面受拉承载力1465.00kN桩基规范5.8.7判断结果满足5、桩身受剪承载力圆形截面宽度b0.70m圆形截面有效高度h00.64mhw/b0.91混凝土强度影响系数βc1受剪截面条件1881.09kN砼规范7.5.1-1判断结果满足计算截面的剪跨比3桩顶斜截面受剪承载力267.09kN判断结果满足6、单桩水平承载力αE=Et/Ec 6.35换算截面的截面模量W053203206.34mm3桩惯性矩I0=W0d0/219419170313mm4桩基规范5.7.2-6桩身抗弯刚度EI 5.19948E+14N.mm2桩基规范5.7.2-6桩身的计算宽度b0 1.53m桩侧土水平抗力系数的比例系数10MN/m4查表5.7.5桩的水平变位系数α0.491/m桩基规范5.7.5桩的换算深度αh7.16m桩顶水平位移系数Vx 2.441查表5.7.2桩顶允许水平位移χoa6mm对水平位移敏感的建筑物灌注桩单桩水平承载力特征值Rha115.57kN配筋率不小于0.65%判断结果满足桩截面模量塑性系数γm2桩身最大弯矩系数Vm0.768查表5.7.2桩身换算截面面积An524168.27mm2An=桩顶竖向力影响系数ξN1桩顶拉力灌注桩单桩水平承载力特征值Rha62.50kN配筋率小于0.65% 判断结果满足6、桩身受弯承载力①②③压弯承载力a、单桩基础桩身最大弯矩按桩基规范附录C计算弯矩M00kN.m桩顶处桩身内力水平力H061.50kN桩身最大弯矩截面系数C10.00换算深度h=αy 1.3m查表C.0.3-5桩身最大弯矩位置ymax 2.63m桩身最大弯矩系数DⅡ0.792查表C.0.3-5桩身最大弯矩Mmax98.59kN.mb、桩身配筋计算按混凝土规范附录E.0.4计算α11附加偏心距ea20mm截面最大尺寸的1/30轴向压力对截面重心的偏心距84.19mm纵筋重心所在圆周的半径321.00mm计算等式左边-36466.49674计算等式右边0α0.249831056（每变一次数据输入，需要用工具中“单计算所需纵筋面积As-2280.99公式E.0.4-1计算所需纵筋面积As-2483.38公式E.0.4-2判断结果压弯不起控制作用②拉弯承载力a、单桩基础桩身最大弯矩按桩基规范附录C计算弯矩M00桩顶处桩身内力水平力H056.20kN桩身最大弯矩截面系数C10.00换算深度h=αy 1.3m查表C.0.3-5桩身最大弯矩位置ymax 2.63m桩身最大弯矩系数DⅡ0.792查表C.0.3-5桩身最大弯矩Mmax90.10kN.mb、桩身配筋计算按混凝土规范附录E.0.4和第6.2.25条计算α11轴向压力对截面重心的偏心距83.42纵筋重心所在圆周的半径321.00mm计算等式左边7.71834E-08计算等式右边0α0.254649812（每变一次数据输入，需要用工具中“单正截面受弯承载力设计值Mu471.18kN.m受拉弯构件正截面受拉承载力1163.29kN判断结果满足混凝土规范第6.2.25条计算注：1、相关规定见桩基规范及其条文解释。

地基和桩基承载力设计值

地基承载力设计值【资料来源】《建筑地基基础设计规》（GBJ 7-89）5.1.3 地基承载力设计值，应符合下列规定：一、当基础宽度大于3m或埋置深度大于0.5m 时，除岩石地基外，其地基承载力设计值应按下式计算：f＝f k＋ηbγ（b－3）＋ηdγ0（d－0.5）（5.1.3）式中 f --- 地基承载力设计值；f k--- 地基承载力标准值，按本规第3.2.1条至3.2.3条确定；ηb、ηd --- 基础宽度和埋深的地基承载力修正系数，按基底下土类查表5.1.3；γ--- 土的重度，为基底以下土的天然质量密度ρ与重力加速度g 的乘积，地下水位以下取有效重度；b --- 基础底面宽度（m），当基宽小于3m 按3m 考虑，大于6m 按6m 考虑；γ0 --- 基础底面以上土的加权平均重度，地下水位以下取有效重度；d --- 基础埋置深度（m），一般自室外地面标高算起。

在填方整平地区，可自填土地面标高算起，但填土在上部结构施工后完成时，应从天然地面标高算起。

对于地下室，如采用箱形基础或筏基时，基础埋置深度自室外地面标高算起，在其他情况下，应从室地面标高算起。

当计算所得设计值f＜1.1f k时，可取f＝1.1f k；二、当不满足按（5.1.3）式计算的条件时，可按f＝1.1f k直接确定地基承载力设计值。

承载力修正系数表5.1.3注：①强风化的岩石，可参照所风化的相应土类取值；②Sr为土的饱和度，S r≤0.5，稍湿；0.5＜S r≤0.8，很湿；r r＞0.8，饱和。

成桩工艺选择参考表《建筑桩基技术规》（JGJ 94-94）3.2.3 桩的布置需符合下列要求：3.2.3.1 桩的中心距：（1）桩的最小中心距应符合表3.2.3-1的规定。

对于大面积桩群，尤其是挤土桩，桩的最小中心距宜按表列值适当加大；表3.2.3－1注：①d—圆桩直径或方桩边长。

（2）扩底灌注桩除应符合表3.2.3－1的要求外，尚应满足表3.2.3－2的规定。

单桩承载力的确定

单桩承载力的确定单桩承载力的确定1．单桩竖向承载力特征值Ra的确定新的《建筑桩基技术规范》（JGJ 94- 2008）已经出版，主要根据该规范的有关规定确定单桩竖向承载力特征值Ra。

1.1 基本定义Ra=Q UK/KRa—单桩竖向承载力特征值，Q UK—单桩竖向极限承载力标准值，K—安全系数，取K=2。

1.2 单桩竖向极限承载力标准值确定的基本原则1.2.1 设计采用的单桩竖向极限承载力标准值应符合下列规定：（1）设计等级为甲级的建筑桩基，应通过单桩静载试验确定；（2）设计等级为乙级的建筑桩基，当地质条件简单时，可参照地质条件相同的试桩资料，结合静力触探等原位测试和经验参数综合确定；其余均应通过单桩静载试验确定；（3）设计等级为丙级的建筑桩基，可根据原位测试和经验参数确定。

1.2.2 单桩竖向极限承载力标准值、极限侧阻力标准值和极限端阻力标准值应按下列规定确定：（1）单桩竖向静载试验应按现行行业标准《建筑基桩检测技术规范》JGJ 106 执行；（2）对于大直径端承型桩，也可通过深层平板（平板直径应与孔径一致）载荷试验确定极限端阻力；（3）对于嵌岩桩，可通过直径为0.3m 岩基平板载荷试验确定极限端阻力标准值，也可通过直径为0.3m 嵌岩短墩载荷试验确定极限侧阻力标准值和极限端阻力标准值；（4）桩的极限侧阻力标准值和极限端阻力标准值宜通过埋设桩身轴力测试元件由静载试验确定。

并通过测试结果建立极限侧阻力标准值和极限端阻力标准值与土层物理指标、岩石饱和单轴抗压强度以及与静力触探等土的原位测试指标间的经验关系，以经验参数法确定单桩竖向极限承载。

1.3 单桩竖向极限承载力标准值确定的基本方法1.3.1 原位测试法《建筑桩基技术规范》（JGJ 94- 2008）推荐的原位测试方法是静力触探，包括单桥和双桥两种，采用单桥静力触探的p s值确定极限侧阻力和端阻力标准值时计算过程较为复杂，且与经验参数法对比性较差，因此建议采用双桥静力触探的q s及f s确定极限端阻力及极限侧阻力较为适宜。

混凝土桩基承载力计算标准

混凝土桩基承载力计算标准一、前言混凝土桩基是一种常用的基础形式，其承载力的计算标准是建设工程中非常重要的一项技术标准。

混凝土桩基承载力计算标准的制定对于保障建筑物的安全稳定具有至关重要的意义。

本文将详细介绍混凝土桩基承载力计算标准的具体内容，以期为建设工程提供有力的技术支持。

二、混凝土桩基的承载力计算方法混凝土桩基的承载力计算是建设工程中至关重要的一项技术难点。

其计算方法主要有以下几种：1、摩擦阻力法该方法主要是依据桩身与土壤之间的摩擦力来计算混凝土桩基的承载力。

具体计算公式为：Q=KfAfNc，其中Q为桩的承载力，Kf为土与桩之间的摩擦系数，Af为桩的截面积，Nc为土的承载力系数。

2、端阻力法该方法主要是依据桩底端与土壤之间的压力来计算混凝土桩基的承载力。

具体计算公式为：Q=KpAp，其中Q为桩的承载力，Kp为桩底端与土壤之间的摩擦系数，Ap为桩底端的面积。

3、综合法该方法主要是结合以上两种方法，综合考虑桩身与土壤之间的摩擦力和桩底端与土壤之间的压力来计算混凝土桩基的承载力。

具体计算公式为：Q=KfAfNc+KpAp。

三、混凝土桩基承载力计算标准混凝土桩基承载力计算标准是建设工程中非常重要的一项技术标准。

其主要内容包括以下几个方面：1、桩身承载力计算桩身承载力主要是指桩身与土壤之间的摩擦力，其计算应该根据桩身的截面形状、土壤的类型、桩身的长度等因素进行综合考虑。

在计算中应该采用合理的计算方法和适当的参数，以保证计算结果的准确性和可靠性。

2、桩底承载力计算桩底承载力主要是指桩底端与土壤之间的压力，其计算应该根据桩底的形状、土壤的类型、桩底的面积等因素进行综合考虑。

在计算中应该采用合理的计算方法和适当的参数，以保证计算结果的准确性和可靠性。

3、桩身和桩底承载力的综合计算桩身和桩底承载力的综合计算应该根据具体情况进行合理的选择。

在综合计算中应该同时考虑桩身和桩底的承载力，以保证计算结果的准确性和可靠性。

桩基础承载力-荷载传递规律

桩基础承载力-荷载传递规律(总4页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--一、桩基础的承载力单桩承载力的确定是桩基设计的重要内容，而要正确地确定单桩承载力又必须了解桩－土体系的荷载传递，包括桩侧摩阻力和桩端阻力的发挥性状与破坏机理。

二、桩的荷载传递机理地基土对桩的支承作用不同荷载下轴力沿深度的变化单桩荷载传递的基本规律三、地基土对桩的支承作用地基土对桩的支承由两部分组成：桩端阻力和桩侧摩阻力。

如果认为两者是同步增大的，那么对任何的荷载阶段，这个表达式都是正确的：∑+=i si p p p l q u A q R而实际上，桩侧摩阻力和桩端阻力不是同步发挥的。

竖向荷载施加于桩顶时，桩身的上部首先受到压缩而发生相对于土的向下位移，于是桩周土在桩侧界面上产生向上的摩阻力；荷载沿桩身向下传递的过程就是不断克服这种摩阻力并通过它向土中扩散的过程。

对10根桩长为27～46m 的大直径灌注桩的荷载传递性能的足尺试验结果。

试验表明，桩侧发挥极限摩阻力所需要的位移很小，粘性土为1～3mm ，无粘性土为5～7mm ；除两根支承于岩石的桩外，其余各桩（桩端持力层为卵石、砾石、粗砂或残积粉质粘土）在设计工作荷载下，端承力都小于桩顶荷载的10％。

四、单桩荷载传递的基本规律基础的功能在于把荷载传递给地基土。

作为桩基主要传力构件的桩是一种细长的杆件，它与土的界面主要为侧表面，底面只占桩与土的接触总面积的很小部分（一般低于1%），这就意味着桩侧界面是桩向土传递荷载的重要的，甚至是主要的途径。

竖向荷载施加于桩顶时，桩身的上部首先受到压缩而发生相对于土的向下位移，于是桩周土在桩侧界面上产生向上的摩阻力；荷载沿桩身向下传递的过程就是不断克服这种摩阻力并通过它向土中扩散的过程。

设桩身轴力为Q ，桩身轴力是桩顶荷载N 与深度Z 的函数，Q ＝f （N 、Z ）桩身轴力Q 沿着深度而逐渐减小；在桩端处Q 则与桩底土反力Q p 相平衡，同时桩端持力层土在桩底土反力Q p 作用下产生压缩，使桩身下沉，桩与桩间土的相对位移又使摩阻力进一步发挥。

桩端承载力

桩端承载力摘要：一、桩端承载力的定义与重要性二、桩端承载力的影响因素1.土层条件2.桩的类型与尺寸3.施工技术与质量三、提高桩端承载力的方法1.优化设计方案2.选用合适的施工方法3.严格质量控制四、桩端承载力在工程中的应用1.基础工程2.桥梁工程3.建筑工程五、桩端承载力的发展趋势与挑战1.新材料与新技术的应用2.环境友好型施工方法的推广3.研究与实践的深入结合正文：桩端承载力是指桩顶端所承受的荷载能力，它是评价桩基工程性能的重要指标。

桩端承载力的发挥直接影响到工程的安全性、稳定性和耐久性，因此，深入研究桩端承载力对于确保工程质量和提高工程效益具有重要意义。

桩端承载力的发挥受到多方面因素的影响。

首先，土层条件是影响桩端承载力的关键因素，包括土层的性质、状态、厚度等。

不同的土层条件对桩端承载力产生不同的影响。

其次，桩的类型与尺寸对桩端承载力也有很大影响。

桩的类型包括预制桩、灌注桩等，尺寸则涉及到桩身直径、长度等，这些因素都会影响桩端承载力的发挥。

最后，施工技术与质量对桩端承载力也有很大影响。

例如，钻孔灌注桩的钻孔质量、混凝土灌注质量等都会影响到桩端承载力的发挥。

为了提高桩端承载力，可以从以下几个方面进行优化。

首先，优化设计方案，结合土层条件和工程需求，选择合适的桩型与尺寸，以充分发挥桩端承载力。

其次，选用合适的施工方法，例如在软土地区采用打入式预制桩，可以有效提高桩端承载力。

最后，严格质量控制，确保施工过程中的各项质量指标达到规定要求，从而提高桩端承载力的发挥。

桩端承载力在各类工程中都有广泛应用。

在基础工程中，如房屋基础、桥梁基础等，桩端承载力是保证工程安全稳定的重要因素。

在桥梁工程中，桩端承载力直接影响到桥梁的承载能力和使用寿命。

在建筑工程中，桩端承载力关系到建筑物的整体稳定性和安全性。

随着科技的进步，桩端承载力的发展趋势呈现出新的特点。

新材料与新技术的应用，如高强度钢材、高性能混凝土等，为提高桩端承载力提供了新的途径。

桩承载力总结、群桩效应、减沉桩

一般大于6d
> 6d
承载力： R群 nR单

l
沉降：
S群 S 单
群桩效应系数：
1
D
D d 2l tan
（2）承台底面贴地的情况（复合桩基）
复合基桩：桩基在荷载作用下，由桩和
承台底地基土共同承担荷载，构成复合
桩基。复合桩基中基桩的承载力含有承台底的土阻力。称之为复合基桩。
目前工程上考虑群柱效应的方法有两种：一种是以概率极限设计为指导，通过实测资料的统计分析对群桩内每根桩的侧阻力和端阻力分别乘以群桩效应系数。《桩基规》另一种是把承台、桩和桩间土视为一假想的实体基础，进行基础下地基承载力和变形验算。《地基基础设计规范》
4.3.4 减沉桩基
减沉桩基概念减沉桩基设计：
土
桩土相对变形小
沉降：
S群 S 单
群桩效应系数：
1
岩石
2.摩擦型群桩基础：
（1）承台底面脱地的情况（非复合桩基）
① 承台刚度的影响
F
G
趋势
实际分布
②基土性质的影响挤土桩（s=3~4d）：砂土,非饱和土和一般粘性土,填土有挤密作用,使承载力增加。饱和粘土,超静孔压积累,地面上浮,先入桩上浮,土层扰动,使承载力降低。
探头阻力加权平均值，再与桩端平面以下1d范围内的探头阻力进行平均；
a
桩端阻力修正系数，对粘性土、粉土取2/3，饱和砂土取1/2；
f ai 第i层土的探头平均侧阻力（KPa）；
u p 桩的周长；
i 第i层土桩侧阻力综合修正系数，按下式计算：
粘性土：
i 10.04( f ai )
体临空面。

桩基工程施工注意事项及承载力验收要求

桩基工程施工注意事项及承载力验收要求第一部分：桩基工程的重要性桩基工程是建筑领域中一项重要的基础施工工艺，其质量直接决定了建筑物的稳定性和安全性。

在进行桩基工程施工时，需要注意以下几个方面。

第二部分：桩基工程施工前的准备工作在桩基工程施工前，需要进行详细的勘察和设计，确定桩的类型、数量和深度，以及施工时间和工艺。

此外，还要对施工现场进行充分的清理和平整，确保环境整洁。

第三部分：桩基工程施工中的安全防护在进行桩基工程施工时，首先要确保工地安全。

施工现场要设立明显的警示标志，指示周围人员注意安全。

工人要佩戴安全帽、防护眼镜、防尘口罩等个人防护用品，避免因施工而导致的人身伤害。

第四部分：桩基的施工工艺桩基工程施工时，需要根据设计要求选择合适的施工工艺。

对于沉管桩、挤土桩、灌注桩等不同类型的桩，施工工艺有所不同。

要严格按照施工工艺规范进行操作，确保质量。

第五部分：桩基承载力验收要求桩基承载力的验收是指对桩基工程承载能力的检测和评估。

验收要求包括静载试验、动载试验和静基反力试验等。

通过这些试验可以对桩基的质量进行评估，并确定桩基的承载力是否满足设计要求。

第六部分：桩基质量控制桩基质量的控制是桩基工程施工中的重要环节。

需要对桩基的长度、直径、垂直度、标高等进行检测和控制。

同时，还要注意桩基周围土质的处理，确保桩体周围土体的密实。

第七部分：桩基施工中的常见问题及处理方法在桩基工程施工中，常常会遇到一些问题，例如桩基的倾斜、沉降过大等。

对于这些问题，需要及时采取措施进行修复或调整，保证桩基工程的质量。

第八部分：桩基施工的环保要求在进行桩基工程施工时，需要遵守环保要求，减少对周围环境造成的污染。

要合理利用施工材料，减少废弃物的产生。

施工现场要保持整洁，防止对土壤和水体造成污染。

总结：桩基工程施工是建筑领域中一项重要的工程，其质量直接影响到建筑物的稳定性和安全性。

在进行桩基工程施工时，需要注意施工前的准备工作、施工中的安全防护、施工工艺的选择和质量控制等方面。

桩基础的桩端承载力的地基反力分析

桩基础的桩端承载力的地基反力分析桩基础是一种广泛应用于建筑物、交通工程、油气管道等领域中的基础结构形式。

其主要特点是利用桩体与地面的摩擦力或者桩端的承载力来承担建筑物所产生的荷载。

在桩基础的设计过程中，桩的承载力是一个非常关键的参数。

而桩的承载力主要可分为两个方面，即桩身侧面的摩擦力以及桩端的承载力。

本篇文章将主要探讨桩端承载力在桩基础设计中的影响以及与地基反力的关系。

1.桩端承载力的分析方法桩端承载力是桩基础设计中的一个非常重要的参数，其一般采用静力加载试验或动力荷载试验的方法进行测试。

其中，常用的试验方法有：双曲线法、平均曲线法、极限曲线法以及静力触探法等。

1.1 双曲线法双曲线法是一种较为简单、实用的桩端承载力试验方法。

在试验中，桩端被施加一定的垂直荷载，同时测量荷载对应的沉降量，从而绘制出加载与沉降曲线。

通过对曲线的分析，可以确定桩端承载力的大小。

1.2 平均曲线法平均曲线法是指将多个桩的加载与沉降曲线进行叠加平均，从而得到桩端承载力的评估结果。

该方法适用于存在多个同类型桩的场合。

1.3 极限曲线法极限曲线法是一种较为综合的桩端承载力试验方法，其基本思想是在试验中施加不同程度的荷载，从而绘制出荷载与沉降曲线，并在保证桩基础不发生破坏的前提下确定桩端承载力的极限值。

1.4 静力触探法静力触探法是一种较为快速、直观的桩端承载力试验方法。

在试验中，通过采用静力触探仪从桩顶向桩基部进行测试，从而直接得到桩端承载力的大小。

2.桩端承载力与地基反力的关系桩基础在承受荷载时，会将荷载通过桩体传递到地面上，从而产生地基反力。

而桩端承载力是桩基础能够承受的最大荷载，其大小直接影响着地基反力的大小。

2.1 桩端承载力与地基反力的比例关系在桩基础中，桩端承载力与地基反力之间存在一定的比例关系。

根据牛顿第三定律，桩的承载力与地基反力之间的大小关系可由以下公式计算得出：Qc = Rz / C其中，Qc是桩的承载力，Rz为地基反力，C为地基反力系数。

桥梁桩基础承载力(桩长)计算--新规范(智能版)xls

274.5
单桩承载力容许值[Ra](kN)
xx互通主线桥
m0 0.775
λ 0.80
墩台号
[fa0] (kPa)
k2
200
3
0
γ2
qr (kPa)
9
542.5
桩周长桩侧摩阻是否考虑桩尖处土 u(m) 力q(kN) 极限承载力
桩顶反力(kN)
3.770 158.3
桩底土层
3.770 0.0 桩土承载力容许值
0
t/d
-32.8
-24.8
-32.8
0.6 -27.4 2
200
0.25
0.6 -27.4 1
0
0.6 -27.4 1
0
0.6 -27.4 1
0
0.6 -27.4 1
0
0.6 -27.4 1
0
0.6 -27.4 1
0
0.6 -27.4 1
0
0.6 -27.4 1
0
0.6 -27.4 1
0
H/d 透水土不透水土
2.2
0.6 -27.4 1
0
-1.8
1.4
-1.8
0.6 -27.4 4
0
H/d
-8.8
-1.8
-8.8
0.6 -27.4 5
0 23.33333
-10.6
-8.8
-10.6
0.6 -27.4 5
0
0
-16.3
-10.6
-16.3
0.6 -27.4 5
0
-24.8
-16.3
-24.8
0.6 -27.4 5
层底标地基容许承桩底高载力(kPa) 标高

桩基计算新规范

单桩竖向极限承载力标准值Quk=Qsk+Qpk=µ*∑qsk*l+ζ r*frk*Ap µ--桩身周长 l=hr--嵌岩深度
Байду номын сангаас
frk--岩石饱和单轴抗压强度标准值，黏土岩取天然湿度单轴抗压强度标准值 ζ r--桩嵌岩段侧阻和端阻综合系数，与岩石深径比hr/d岩石软硬成度和成桩工艺有关，按规范5.3.9条选用 hr--桩身嵌岩深度，当岩面倾斜时，以坡下方嵌岩深度为准
桩基承载力计算表二（大小头异形桩）
根据勘察报告，采用人工挖孔桩基础，以中等风化沙岩作为基础持力层，其天然单轴抗压强度标准值取5.5MPa。采用人工挖孔桩，桩基设计等级为甲级，桩身混凝土C30。根据《建筑桩基技术规范》JGJ94-2008 单桩竖向承载力特征值Ra=1/K*Quk 安全系数K=2 单桩竖向极限承载力标准值Quk 本工程不考虑桩身侧阻
桩身直桩端直径D 桩编号径d (mm) ZH1 ZH2 900 900 (mm) 900 900
桩端截面面积 Ap=3.14(D/2)2+B D (N/mm2) (mm2) frk 2.12 2.12
ζ r
Qpk=ζ r*frk*Ap (N) 1280602 1995043
承载力特征值桩身截面面积桩身承载力 Ra=1/2*(Qpk+Qrk Ap=3.14(d/2)2+B N=0.7fcA 桩身纵筋 As ) d (mm) (kN) (mm2) (kN) (mm2) hr 900 3600 640 998 635850 635850 6365 6365 1272 1272
实配钢筋n*d n*d 14*12 14*12
635850 0.95 635850 1.48
