纳米材料的光学特性

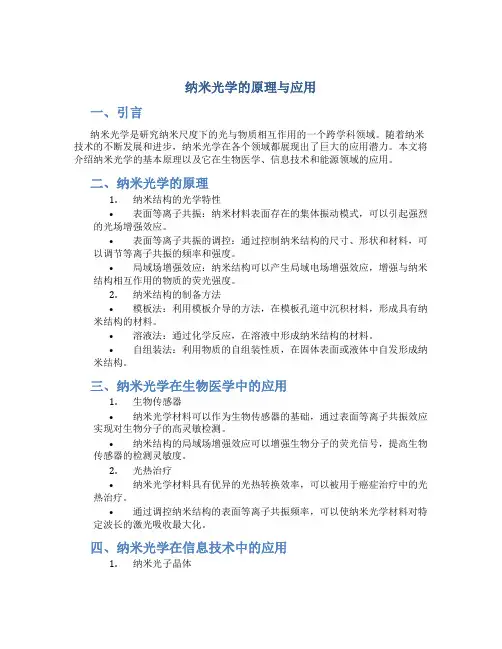

纳米光学的原理与应用
纳米光学的原理与应用一、引言纳米光学是研究纳米尺度下的光与物质相互作用的一个跨学科领域。
随着纳米技术的不断发展和进步，纳米光学在各个领域都展现出了巨大的应用潜力。
本文将介绍纳米光学的基本原理以及它在生物医学、信息技术和能源领域的应用。
二、纳米光学的原理1.纳米结构的光学特性•表面等离子共振：纳米材料表面存在的集体振动模式，可以引起强烈的光场增强效应。
•表面等离子共振的调控：通过控制纳米结构的尺寸、形状和材料，可以调节等离子共振的频率和强度。
•局域场增强效应：纳米结构可以产生局域电场增强效应，增强与纳米结构相互作用的物质的荧光强度。
2.纳米结构的制备方法•模板法：利用模板介导的方法，在模板孔道中沉积材料，形成具有纳米结构的材料。
•溶液法：通过化学反应，在溶液中形成纳米结构的材料。
•自组装法：利用物质的自组装性质，在固体表面或液体中自发形成纳米结构。
三、纳米光学在生物医学中的应用1.生物传感器•纳米光学材料可以作为生物传感器的基础，通过表面等离子共振效应实现对生物分子的高灵敏检测。
•纳米结构的局域场增强效应可以增强生物分子的荧光信号，提高生物传感器的检测灵敏度。
2.光热治疗•纳米光学材料具有优异的光热转换效率，可以被用于癌症治疗中的光热治疗。
•通过调控纳米结构的表面等离子共振频率，可以使纳米光学材料对特定波长的激光吸收最大化。
四、纳米光学在信息技术中的应用1.纳米光子晶体•纳米光子晶体可以实现光在微纳尺度上的完全控制，用于光子学芯片的制备。
•纳米光子晶体具有较高的折射率差，可以实现高密度的光被动器件。
2.纳米光学存储•纳米光学存储是一种基于纳米结构的数据存储技术，具有高容量和超快读写速度的优点。
•通过调控纳米结构的等离子共振效应，可以实现对光的编码和解码。
五、纳米光学在能源领域中的应用1.太阳能电池•纳米光学材料可以实现太阳能电池的高效率光捕获和光电转换。
•通过调控纳米结构的光学性质，可以实现光在太阳能电池中的高效传输。

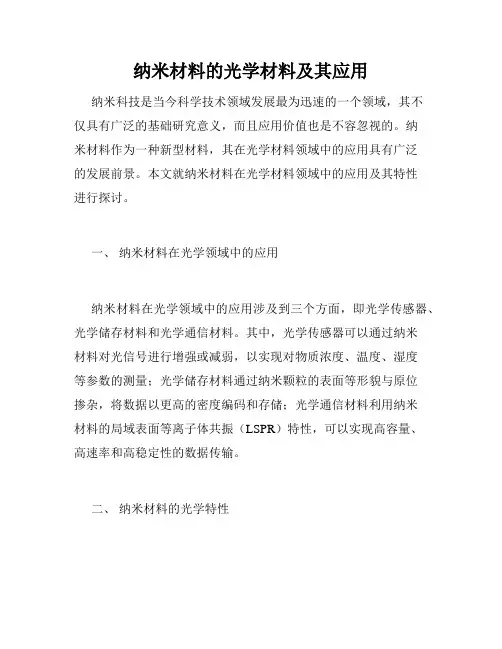

纳米材料的光学材料及其应用
纳米材料的光学材料及其应用纳米科技是当今科学技术领域发展最为迅速的一个领域，其不仅具有广泛的基础研究意义，而且应用价值也是不容忽视的。
纳米材料作为一种新型材料，其在光学材料领域中的应用具有广泛的发展前景。
本文就纳米材料在光学材料领域中的应用及其特性进行探讨。
一、纳米材料在光学领域中的应用纳米材料在光学领域中的应用涉及到三个方面，即光学传感器、光学储存材料和光学通信材料。
其中，光学传感器可以通过纳米材料对光信号进行增强或减弱，以实现对物质浓度、温度、湿度等参数的测量；光学储存材料通过纳米颗粒的表面等形貌与原位掺杂，将数据以更高的密度编码和存储；光学通信材料利用纳米材料的局域表面等离子体共振（LSPR）特性，可以实现高容量、高速率和高稳定性的数据传输。
二、纳米材料的光学特性纳米材料具有很多优异的光学特性，且这些特性与其材料、形态、尺寸等都有关系。
1. 表面等离子体共振（LSPR）表面等离子体共振是指光吸收、散射与绕射的一种共振，其能量可以集中在小的区域内。
纳米颗粒通过表面等离子体共振的作用，可以增强光场强度，改变材料的光孔径、波长和色散等性质，使得其在光学传感、光学储存和光传输等方面具有重要应用。
2. 局域表面等离子体共振（LSPR）局域表面等离子体共振与表面等离子体共振类似，但其只针对纳米颗粒表面的坑穴、凸起等形貌特征，而不是整个表面。
局域表面等离子体共振通过特定材料的尺寸和形态，可以产生和调控表面等离子体共振，从而实现对光学信号的增强或减弱。
3. 散射光谱（SERS）散射光谱是指当纳米颗粒暴露在激光束中时，与周围物质相互作用而散射所产生光信号的谱线。
散射光谱通过纳米颗粒与分子之间作用的放大和选择性，可以实现较低浓度物质的检测，具有应用于药物和环境领域的潜在能力。
三、纳米材料在光学材料领域中的应用实例1. 光学传感器通过利用纳米材料的LSPR特性，可以实现对环境参数的快速测量。
例如，在制药、食品、医疗和环境监测等领域，可以利用金、银、铜等纳米材料制造传感器，实现对生物、化学、物理环境参数的检测与诊断。
纳米材料的特性
纳米材料的特性
纳米材料具有许多独特的特性，这些特性使其在各种领域中都具有广泛的应用前景。
以下是一些常见的纳米材料特性：
1.尺寸效应：纳米材料的尺寸通常在纳米级别，相比于宏观材料，其尺寸效应显著，导致其性能和行为发生变化。
例如，纳米颗粒的大比表面积可以增强其化学反应活性和光学性能。
2.表面效应：纳米材料的表面积与体积之比较大，因此表面效应对其性质具有显著影响。
例如，纳米材料的表面能、吸附性和电荷分布等表面特性与宏观材料不同。
3.量子效应：在纳米尺度下，量子效应开始显现，如量子限制效应、量子点效应等，这些效应导致纳米材料在光学、电学和磁学等方面表现出特殊的量子性质。
4.机械性能：纳米材料具有优异的力学性能，例如高强度、高硬度、高韧性等，这些性能使其在材料强化、纳米机械器件等方面具有重要应用价值。
5.光学性能：纳米材料的光学性能受到量子效应和尺寸效应的影响，表现出独特的光学特性，如量子点荧光、等离子体共振、表面增强拉曼散射等。
6.电学性能：纳米材料具有优异的电学性能，如高导电性、高介电常数、量子隧穿效应等，使其在电子器件、传感器、能源存储等领域具有广泛应用。
7.热学性能：纳米材料的热传导性能通常比宏观材料更好，这归因于其大比表面积和量子限制效应，因此被广泛应用于热界面材料、热导电器件等领域。
纳米材料的这些特性使其在材料科学、纳米技术、生物医学、电子器件等领域具有广泛的应用前景，对于推动科学研究和技术创新具有重要作用。

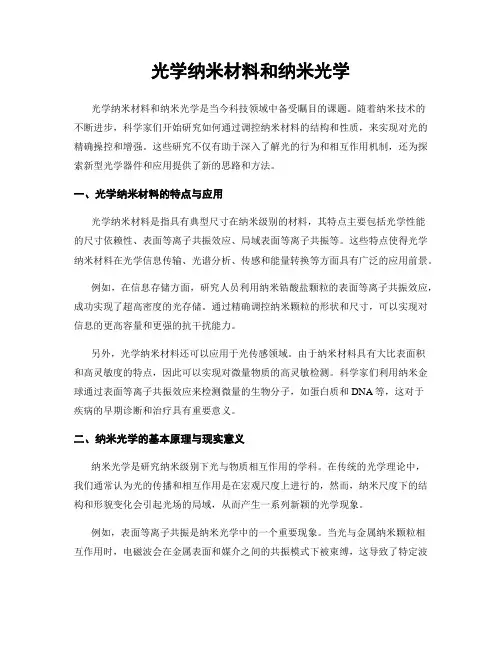

光学纳米材料和纳米光学
光学纳米材料和纳米光学光学纳米材料和纳米光学是当今科技领域中备受瞩目的课题。
随着纳米技术的不断进步，科学家们开始研究如何通过调控纳米材料的结构和性质，来实现对光的精确操控和增强。
这些研究不仅有助于深入了解光的行为和相互作用机制，还为探索新型光学器件和应用提供了新的思路和方法。
一、光学纳米材料的特点与应用光学纳米材料是指具有典型尺寸在纳米级别的材料，其特点主要包括光学性能的尺寸依赖性、表面等离子共振效应、局域表面等离子共振等。
这些特点使得光学纳米材料在光学信息传输、光谱分析、传感和能量转换等方面具有广泛的应用前景。
例如，在信息存储方面，研究人员利用纳米锆酸盐颗粒的表面等离子共振效应，成功实现了超高密度的光存储。
通过精确调控纳米颗粒的形状和尺寸，可以实现对信息的更高容量和更强的抗干扰能力。
另外，光学纳米材料还可以应用于光传感领域。
由于纳米材料具有大比表面积和高灵敏度的特点，因此可以实现对微量物质的高灵敏检测。
科学家们利用纳米金球通过表面等离子共振效应来检测微量的生物分子，如蛋白质和DNA等，这对于疾病的早期诊断和治疗具有重要意义。
二、纳米光学的基本原理与现实意义纳米光学是研究纳米级别下光与物质相互作用的学科。
在传统的光学理论中，我们通常认为光的传播和相互作用是在宏观尺度上进行的，然而，纳米尺度下的结构和形貌变化会引起光场的局域，从而产生一系列新颖的光学现象。
例如，表面等离子共振是纳米光学中的一个重要现象。
当光与金属纳米颗粒相互作用时，电磁波会在金属表面和媒介之间的共振模式下被束缚，这导致了特定波长下的光强分布出现“热点”的现象。
这一现象不仅使得纳米材料在光传感和增强等领域具有重要应用，也为设计和制备新型纳米器件提供了重要思路。
纳米光学的发展对于光电子学、光子学和纳米科技等领域都具有重要意义。
随着纳米技术的不断进步，科学家们可以利用纳米结构的优势来实现对光学器件的精确控制和优化。
例如，纳米光学器件可以用于太阳能电池中的光吸收和能量转换，可以用于光电二极管和激光器等光电子学器件中的光耦合和光调制，还可以应用于传统传感器的增强灵敏度和微纳材料的研究等。

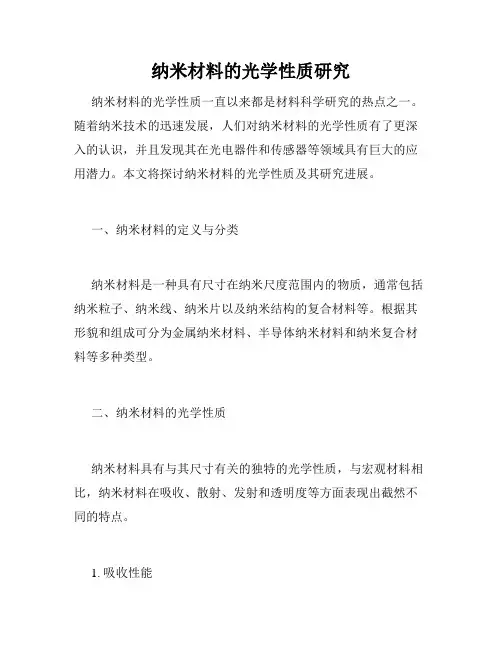

纳米材料的光学性质研究
纳米材料的光学性质研究纳米材料的光学性质一直以来都是材料科学研究的热点之一。
随着纳米技术的迅速发展，人们对纳米材料的光学性质有了更深入的认识，并且发现其在光电器件和传感器等领域具有巨大的应用潜力。
本文将探讨纳米材料的光学性质及其研究进展。
一、纳米材料的定义与分类纳米材料是一种具有尺寸在纳米尺度范围内的物质，通常包括纳米粒子、纳米线、纳米片以及纳米结构的复合材料等。
根据其形貌和组成可分为金属纳米材料、半导体纳米材料和纳米复合材料等多种类型。
二、纳米材料的光学性质纳米材料具有与其尺寸有关的独特的光学性质，与宏观材料相比，纳米材料在吸收、散射、发射和透明度等方面表现出截然不同的特点。
1. 吸收性能纳米材料的吸收性能与其尺寸密切相关。
当材料的特征尺寸接近光波的波长时，会出现明显的吸收峰。
纳米材料所特有的局域表面等离子体共振效应（localized surface plasmon resonance, LSPR）是其吸收性能的重要因素之一。
2. 散射性能纳米材料的散射性能主要受到材料的折射率、尺寸和形状等因素的影响。
纳米材料的小尺寸和高表面积使其具有较大的散射截面，能够散射入射光的较大部分能量。
3. 发射性能纳米材料的发射性能体现了其荧光、磷光和拉曼散射等特性。
纳米材料的尺寸和表面修饰可以调控其发射性能，使其在不同波段呈现出不同的发射光谱。
4. 透明度纳米材料通常具有高透明度，并且可以通过调节纳米结构的尺寸和形貌，实现对不同波长的光的选择性透过。
三、纳米材料光学性质的研究方法研究纳米材料光学性质的方法主要包括吸收光谱、散射光谱、荧光光谱、表面增强拉曼光谱等。
1. 吸收光谱通过测量样品在不同波长下的吸收光谱，可以确定纳米材料的吸收能力以及吸收峰的位置和强度等。
吸收光谱是研究纳米材料光学性质的常用手段之一。
2. 散射光谱散射光谱可以通过测量样品对入射光的散射光进行分析，获得材料的散射特性。
根据散射的类型和强度等信息，可以了解纳米材料的形貌、尺寸和结构等信息。
纳米材料的光学性质研究及其应用
纳米材料的光学性质研究及其应用一、背景介绍随着纳米科技的发展，纳米材料的研究越来越引起人们的关注。
纳米材料具有许多优良的性质，如高比表面积、量子尺寸效应、局域电子密度效应等，这些性质使得纳米材料在许多领域有着广泛的应用。
其中，纳米材料的光学性质尤为重要，在材料科学、生物医学、电子学等领域都有着广泛的应用。
二、纳米材料的光学性质研究纳米材料的光学性质研究主要包括吸收、散射和发射等方面。
其中，表面等离子体共振(Surface Plasmon Resonance，SPR)是最为常见的现象之一。
表面等离子体共振是在金属纳米颗粒表面上产生的一种集体振动，主要是由于金属纳米颗粒表面的自由电子和光场相互作用所致。
当光场与金属纳米颗粒表面的自由电子振动频率相同时，就会形成共振现象，能够产生强烈的吸收、散射和辐射等现象，这就是表面等离子体共振现象。
目前，表面等离子体共振技术已经广泛应用于化学分析、生物医学、光电子学等领域。
除了表面等离子体共振现象外，纳米材料还具有其他一些光学性质。
例如，在特定的波长下，纳米材料会表现出特殊的发射特性，如荧光和磷光现象等。
此外，纳米材料的散射性质也很特殊，如金属颗粒散射红外光谱和拉曼光谱等，都有着独特的应用价值。
三、纳米材料在生物医学中的应用纳米材料在生物医学中的应用是纳米材料应用研究的热点之一。
纳米材料的高比表面积、良好的生物相容性以及特殊的光学性质，使其在生物医学领域有着广泛的应用前景。
（一）纳米金颗粒在分子诊断中的应用纳米金颗粒具有良好的生物相容性和化学稳定性，且具有SPR效应，因此在分子诊断中具有广泛的应用。
目前，纳米金颗粒已被用作荧光探针、生物传感器、药物控制释放等方面，在癌症、病毒感染、心脑血管疾病等方面有着广泛的应用前景。
（二）纳米材料在生物成像中的应用生物成像是研究生物学的重要手段之一，而纳米材料的特殊的光学性质使得其在生物成像中有着广泛的应用。
例如，纳米颗粒可以作为荧光探针、MRI对比剂和放射性示踪剂等，用于研究细胞、组织、器官等的形态与功能。
纳米材料光学性质
纳米材料光学性质
纳米材料的光学性质是指其与光相互作用的特性，主要包括吸收、散射、透射、反射、发光等。
纳米材料的尺寸、形状、结构以及化学成分等因素都会影响其光学性质。
以下是一些常见的纳米材料光学性质：
1.吸收特性：纳米材料的吸收谱可以随着尺寸、形状和表面修饰的改变而调控。
在量子点等纳米结构中，量子尺寸效应会导致能带结构的量子限制，使得材料对特定波长的光吸收增强或者发生波长可调的吸收现象。
2.散射特性：纳米颗粒、纳米结构或者纳米表面可以引起光的散射，产生表面等离子共振（SPR）效应等。
纳米材料的表面形貌和粗糙度会影响散射光的强度和方向性。
3.透射特性：纳米材料的透射性取决于其组成、结构和厚度等因素。
纳米薄膜、纳米孔阵列等结构可以实现光的选择性透射，产生透明度、光学滤波和光学调制等效应。
4.反射特性：纳米结构可以调控光的反射率，如周期性纳米结构的布拉格反射效应、金属纳米颗粒的等离子体共振效应等，可以增强或者抑制光的反射。
5.发光特性：一些纳米材料具有发光性质，如半导体量子点、纳米荧光染料等，它们的发光颜色和强度可以通过控制其尺寸、组成和表面修饰来调控。
6.非线性光学特性：纳米材料具有非线性光学效应，如二次谐波产生、光学Kerr效应等。
这些效应在激光技术、光学通信和光学成像等领域具有重要应用。
纳米材料的光学性质不仅对于基础科学研究具有重要意义，还在光电子器件、传感器、生物医学等领域有着广泛的应用前景。
因此，对纳米材料光学性质的深入理解和精确控制是纳米科技研究的重要内容之一。
纳米材料导论 第六章光学性能
第六章纳米材料的光学性能第一节基本概念纳米材料的量子效应、大的比表面效应、界面原子排列和键组态的较大无规则等特性对纳米微粒的光学特性有很大影响，使纳米材料与同质的体材料有很大不同。
研究纳米材料光学特性的理论基础是量子力学，本章将不详述这种具体理论，但在了解纳米材料光学特性的过程中，经常会遇到以下几个概念，这里先作介绍。
一、激子激子(Exciton)可以简单地理解为束缚的电子-空穴对。
从价带激发到导带的电子通常是自由的，在价带自由运动的空穴和在导带自由运动的电子，通过库仑相互作用束缚在一起，形成束缚的电子-空穴对，就形成激子，电子和空穴复合时便发光，即以光子的形式释放能量，如图6-1所示。
根据电子和空穴相互作用的强弱，激子分为万尼尔（Wannier ）激子（松束缚）和弗仑克尔（Frenkel ）激子（紧束缚）。
在半导体、金属等纳米材料中通常遇到的多是万尼尔激子。
这种激子能量与波矢K 的关系可写为：)3,2,1(2)(2*22 n n R m K E K E g n（6-1）其中g E 为相应材料的能隙，**h e m m m 是电子和空穴的有效质量之和，*R 是激子的等效里德伯能量：eV 6.132* R , 是相对介电常数（有时直称为介电常数）， 是电子与空穴的折合质量，**111h e m m 。
如果（6-1）式中0 K ，则激子能量：)3,2,1()(2*n n R E K E g n（6-2）)(K E n 比能隙小，所以允许带间直接跃迁时，激子光吸收过程所需光子的能量比本征吸收要小，亦即在本征吸收限的长波方向存在与激子光吸收相对应的吸收过程。
图6-1 半导体激子及发光示意图由于激子的本征方程与类氢原子类似，激子的半径也是量子化的，最小的激子半径称之为激子玻尔半径，表示为：)nm (053.00 m a B（6-3）其中0m 是电子的静质量。
在半导体发光材料中，当材料体系的尺寸与激子玻尔半径相近时，就会出现量子限域效应，亦即系统中的能级出现一系列分立值，电子在能级出现量子化的系统中的运动受到了约束限制。
纳米材料光谱学研究及应用
纳米材料光谱学研究及应用纳米技术在当今社会中扮演着越来越重要的角色，尤其是在材料科学领域，各种纳米材料的研究开发已成为研究热点。
其中，纳米材料光谱学的研究与应用也越来越受到关注。
一、纳米材料光谱学的概念纳米材料光谱学，是指以纳米材料为研究对象，探究不同波长光的吸收、散射、透射等光学性质的科学。
其研究目的在于深入了解纳米材料的光学特性，为其应用提供理论基础和支持。
二、纳米材料的光学性质1.吸收纳米材料能够对于不同波长的光线进行吸收，其吸收峰位于可见光、近红外光或者紫外光区域。
吸收峰的位移与纳米材料的形状、大小、表面性质等有关。
2.散射纳米材料遇到光线时，会发生散射现象。
与传统的宏观物体不同，纳米材料的散射光谱存在许多峰，并出现“红移”、“蓝移”现象，这些特性可用于纳米材料的特征鉴定和定量分析。
3.透射纳米材料在遇到光线时，能透射一部分光线。
许多类型的纳米材料透射光谱具有独特的吸收和散射特性，如红外透射光谱、紫外透射光谱等。
三、纳米材料光谱学的应用1.生物医学检测纳米材料通过与生物分子相互作用，可用于生物医学检测。
例如，由于纳米颗粒表面的复杂性，能够和DNA、RNA等生物分子进行特异性识别，从而能够用于基因诊断、肿瘤标记物检测等方面。
2.光催化纳米材料的光催化性质引入一个新的领域，在染料降解、水分裂等领域有着广泛的应用。
3.感知技术纳米材料光谱学研究还可用于发展感知技术。
例如，通过对某一光谱区域的变化，纳米材料可以作为感觉器件使用。
4.其它应用此外，纳米材料光谱学在新材料的研究与制备、环境污染监测等方面也有广泛应用。
四、光谱学在纳米材料研究中的作用纳米材料的合成和表征是当前纳米技术研究中的两个重要方面。
光谱学作为一种非侵入性的分析方法，在纳米材料合成和表征中广泛应用。
通过光谱学，研究人员可以了解纳米材料的尺寸、形状、晶体结构、表面取向等关键信息，从而为材料的开发应用提供理论指导。
五、纳米材料光谱学研究的展望当前，中国的纳米材料光谱学研究虽然已经取得了一定进展，但是与欧美等国家相比仍有不足之处。
纳米材料特性
纳米材料特性纳米材料特性是指纳米级材料与宏观材料相比所具有的特殊性质。
纳米材料是指其粒径在纳米尺度范围内的材料，通常为1-100纳米。
以下是纳米材料的主要特性：1. 高比表面积：纳米材料具有较高的比表面积，这是由于其小尺寸导致与周围环境的接触面积相对较大。
这意味着纳米材料可以提供更多的活性表面，有助于增强材料的化学反应、吸附和催化性能。
2. 尺寸效应：纳米材料通常具有尺寸效应，即其性质随着粒径的减小而发生变化。
例如，金属纳米颗粒的熔点和电阻率会随着粒径的减小而降低，光学、电子和磁学性质也会发生变化。
这种尺寸效应可以使纳米材料表现出与宏观材料不同的性能。
3. 量子效应：当纳米材料的尺寸小到纳米级别时，其电子结构会发生明显变化，引发量子效应的出现。
量子效应可以改变纳米材料的光学、电子和磁性质，进而带来许多新的应用和性能。
4. 界面效应：纳米材料常常能够形成大量的界面，这是由于纳米粒子与周围环境的相互作用引起的。
这些界面可以提供额外的活性位点，促进物质的吸附、催化和反应过程。
此外，纳米材料之间的界面也可能引发一些新的现象和效应。
5. 磁性效应：纳米材料中的磁性效应是纳米尺度时才能显现的。
由于纳米材料的尺寸较小，其表现出的磁性特性与宏观材料不同。
纳米材料的磁性能够通过控制尺寸、形状和结构来调控，具有潜在的磁性应用前景。
6. 机械性能：纳米材料的较小尺寸使其具有出色的力学性能。
研究表明，纳米材料具有较高的强度、硬度和弹性模量。
这些优良的机械性能可能归因于尺寸效应的存在，即当尺寸减小到纳米级别时，晶体的位错运动受到限制。
7. 光学特性：纳米材料的光学性质也具有独特的特点。
由于其尺寸接近光的波长量级，纳米材料能够与光发生特殊的相互作用。
许多纳米材料展示了显著的光学增强效应、表面增强拉曼散射和荧光发射等。
总结起来，纳米材料具有高比表面积、尺寸效应、量子效应、界面效应、磁性效应、优异的机械性能和独特的光学特性。
这些特性使纳米材料在许多领域中具有广泛应用的潜力，包括能源、生物医学、电子学、催化剂等。
纳米材料的光学特性和应用
纳米材料的光学特性和应用随着科技的迅速发展，纳米技术正在越来越广泛地应用于各个领域。
纳米尺度的材料具有很多独特的性质，特别是其光学性质表现出来的效果更为明显。
因此，纳米材料已成为光学应用领域的热点研究对象之一。
本文将对纳米材料的光学特性和应用进行探讨。
一、纳米材料的光学特性纳米材料由于其小的尺寸和表面积，与光的相互作用具有许多独特的性质。
首先就是纳米金属颗粒的表面等离子共振现象，该现象的产生源于金属颗粒内部的自由电子与外界电磁波相互作用。
在金属颗粒的尺寸小于波长时，这些光子极容易被激发并呈现出极大吸收强度。
因此，这种现象可以被应用于传感、标记和提高材料的吸光度等方面。
其次，利用金属颗粒表面的局域表面等离子体共振现象，可以制备出一些具有局域表面等离子体共振性质的纳米结构。
这种结构常被称为“表面等离子体共振芯片”（Surface Plasmon Resonance chip，SPR）。
在这种芯片上，抗体、DNA等分子识别分子可以稳定地吸附在金属纳米颗粒表面，然后再将这些分子加入测试区域，通过分析测试结果来了解分子间的互作。
这种技术被广泛应用于蛋白质、抗生素等药物的研究。
此外，纳米材料的局域电子浓度随着纳米颗粒大小和形状的改变而不同，从而形成了一些表现出不同光学性质的结构。
例如，一些具有静电吸引作用的纳米颗粒聚集在一起，可以形成一个类似于单个金属颗粒表面等离子体共振的许多颗粒的群体效应。
这种群体效应可以使吸收峰的位置更加红移，同时也会使峰宽变窄，从而增强了表面等离子共振吸收光谱的响应。
因此，纳米材料的局域电子浓度随其大小和形状的改变而改变，导致了其光学特性的多样性和灵活性，从而拓展了其各种应用领域的通用性。
二、纳米材料在光学应用中的应用1. 纳米颜料纳米颜料就是一种由纳米颗粒制成的颜料，可以在产生色彩的同时，为基底材料提供保护。
而且纳米颜料粒子的尺寸小，可提高纸张回弹性，使颜色更鲜艳醒目。
纳米颜料不像普通颜料一样会因为其尺寸过大而导致颜色的减淡，而是可以保持原有的鲜艳度。
纳米材料的特性
纳米材料的特性纳米材料是一种具有特殊结构和性能的材料，其尺寸在纳米尺度范围内。
纳米材料的特性主要包括以下几个方面：1. 尺寸效应。
纳米材料的尺寸通常在1-100纳米之间，处于这一尺寸范围内的材料会呈现出许多特殊的物理、化学和生物学特性。
其中最主要的就是尺寸效应，即当材料的尺寸缩小到纳米级别时，其表面积相对于体积增大，从而导致其表面原子或分子的比例增加，使其表面活性增强，从而呈现出与传统材料不同的特性。
2. 光学特性。
纳米材料的光学特性是其最具有代表性的特性之一。
由于其尺寸与光波长处于同一数量级，因此纳米材料会呈现出许多特殊的光学现象，如量子尺寸效应、表面等离子共振、光学增强效应等。
这些特性使得纳米材料在光电子器件、传感器、光学材料等领域具有广泛的应用前景。
3. 电子特性。
纳米材料的电子特性也具有独特之处。
由于其尺寸效应和量子限制效应的影响，纳米材料的电子结构会发生改变，导致其电子输运性能、能带结构、电子密度等发生变化。
这些变化使得纳米材料在纳米电子器件、储能材料、传感器等领域具有重要应用价值。
4. 热学特性。
纳米材料的热学特性也备受关注。
由于其尺寸效应和表面效应的存在，纳米材料的热传导、比热容等性质会发生变化，使得其在热电材料、纳米催化剂、纳米传热材料等方面具有潜在应用前景。
5. 化学特性。
纳米材料的化学特性也与其尺寸密切相关。
由于其表面原子或分子的比例增大，纳米材料的化学反应活性会增强，从而在催化剂、吸附材料、传感器等领域发挥重要作用。
总之，纳米材料的特性是多方面的，涉及物理、化学、生物等多个领域，具有广泛的应用前景。
随着纳米技术的不断发展，纳米材料的特性将会得到更加深入的研究和应用，为人类社会的发展带来新的机遇和挑战。
纳米尺度下材料的光学性能测试方法介绍
纳米尺度下材料的光学性能测试方法介绍引言：随着纳米技术的快速发展，纳米材料的特殊性质和应用潜力引起了广泛的关注。
光学性能作为纳米材料研究的重要指标之一，对于了解和优化材料的光学性质具有重要意义。
本文将介绍几种常见的纳米尺度下材料光学性能测试方法，包括吸收光谱、荧光光谱、拉曼光谱和表面等离子共振。
一、吸收光谱吸收光谱是一种常用的光学性能测试手段，用于研究材料对特定波长光的吸收现象。
通过测量样品在不同波长下的吸收与透射能力，可以获得材料的吸收光谱图像。
纳米材料在可见光到紫外光（UV-Vis）范围内具有明显的吸收特性。
该方法可以提供材料的吸收峰位置、光吸收强度以及材料吸收特性的变化趋势等信息。
常见的仪器有紫外可见分光光度计（UV-Vis spectrophotometer）和纳米颗粒浓度测定仪等。
二、荧光光谱荧光光谱是通过激发材料后，测量材料发射的荧光光的强度和波长的变化。
纳米材料常常表现出独特的荧光特性，如量子点和量子棒等。
纳米材料的荧光发射峰位可通过荧光光谱进行测量和分析。
荧光光谱可以提供材料的发光峰位、发射光谱的峰值位置以及荧光效率的信息。
三、拉曼光谱拉曼光谱是一种分析材料结构和化学成分的光学测试方法。
该方法通过测量散射光的频率差，分析与分子振动频率相关的信息，获得具体的化学成分和结构特征。
拉曼光谱的优点是无需特殊样品处理，不容易产生物质表面改变和降解。
在纳米材料的研究中，拉曼光谱被广泛应用于表征材料颗粒的尺寸、结构、形貌以及表面纯度。
常见的仪器有激光拉曼光谱仪等。
四、表面等离子共振表面等离子共振（Surface Plasmon Resonance, SPR）是一种基于金属表面等离子共振现象的光学测试手段。
该方法利用金属薄膜的表面等离子体激元模式产生共振吸收或散射现象，测量材料吸附和解吸过程中的光学性质变化。
纳米材料表面的等离子共振现象对应不同波长，通过测量共振角度变化，可以获得材料表面性质的信息。
纳米材料的光学性能和应用
纳米材料的光学性能和应用一、纳米材料概述随着科技的不断发展，纳米技术越来越受到人们的关注。
纳米材料是指尺寸在纳米级别（10^-9m）的物质，具有独特的物理、化学、生物等性质。
纳米材料的应用领域非常广泛，从电子、医学、环境到能源等等，都有着巨大的潜力。
二、纳米材料的光学性能1. 纳米材料的表面增强拉曼光谱纳米材料的表面增强拉曼光谱（Surface Enhanced Raman Scattering，SERS）是指在金属或半导体纳米结构表面上，某些分子或化学物质的振动和转动对应的光谱线强度被增强的现象。
这种增强效应非常强，相当于将样品浓度增加了10^6倍以上。
SERS技术有着广泛的应用前景，例如在生物医学检测、环境检测、食品安全等领域。
2. 纳米材料的荧光性质纳米材料通常具有较高的荧光量子产率、宽发射光谱范围、较长的荧光寿命等特点，这使得它们在生物荧光探针等方面有着广泛的应用。
例如，在医学领域中，纳米材料可以被用作生物成像技术的探针，帮助医生更好地观察患者体内的某些生物分子或细胞。
3. 纳米材料的表面等离子体共振现象表面等离子体共振（Surface Plasmon Resonance，SPR）是指金属纳米颗粒在其表面激发的一种电磁波振荡现象。
这种现象对应的吸收和散射光谱在可见光区域内非常强，可以被用于生物分子、化学物质的检测、研究等领域。
例如，在医学领域中，SPR技术可以用于生物分子的相互作用研究。
三、纳米材料的应用1. 生物、医学领域纳米材料可以作为生物成像技术的探针，从而帮助医生更好地观察患者体内的某些生物分子或细胞。
例如，在癌症治疗领域中，纳米材料可以被用于靶向治疗，使药物更准确地作用于肿瘤细胞，从而避免对正常细胞的损伤。
2. 环境保护领域纳米材料可以被用于吸附、分解大气污染物、有害物质等环境问题中，促进环境清洁化。
例如，纳米氧化铁可以用于水中污染物的去除，超细颗粒二氧化钛可以用于空气净化。
3. 能源领域纳米材料可以被应用于太阳能电池、生物质能源等领域，使其性能得到提高。
纳米材料的物理和化学特性
纳米材料的物理和化学特性纳米材料是一种尺寸在1~100纳米之间的物质，具有比宏观物体更特殊的物理和化学特性。
与普通材料相比，纳米材料的表面积更大，颗粒间距较小，因此具有更高的化学反应活性和更快的反应速率。
此外，纳米材料的电子结构、热力学性质、磁性、光学特性等方面也与普通材料不同，使其具有很广泛的应用前景。
一、纳米材料的电子结构纳米材料的尺寸处于量子范围之内，因此其电子结构将受到量子尺寸效应的影响。
由于电子在纳米材料中的能量状态是量子化的，因此它们只能占据在量子态。
这使得纳米材料有很多电子态，比普通材料更复杂。
纳米材料的电子结构对其性质有很大影响，特别是对催化剂、光学材料和电子材料的性能有很大的影响。
二、纳米材料的热力学性质热力学是描述物质的热学性质的科学，包括温度、压力和热量等方面。
纳米材料的尺寸在量子尺度之内，具有特殊的热力学性质。
纳米材料的比表面积较大，导致其更容易与周围环境相互作用，因此具有更高的热力学活性。
这使得纳米材料经常用于催化剂和化学催化反应等方面。
三、纳米材料的磁性纳米材料具有在宏观材料中不会出现的磁性质。
由于磁性是由电子的自旋引起的，因此纳米材料的电子结构将影响其磁性质。
在某些情况下，纳米材料的磁性质可以被调节，例如通过改变其尺寸和组成等因素，因此具有广泛的应用前景。
四、纳米材料的光学特性纳米材料具有比宏观材料更特殊的光学特性，因为纳米材料的电子能够在可见光和紫外光范围内吸收和放射光能，因此可以产生很多特殊的光学效应，例如荧光、散射和吸收特性。
此外，纳米材料的颜色也会随着其尺寸和形态的改变而发生变化。
总之，纳米材料具有很多独特的物理和化学特性，这些特性是由其尺寸、形态和电子结构等因素所决定的。
由于这些特性，纳米材料在磁性材料、光学材料、电子材料和催化剂等领域中具有广泛的应用前景。
纳米材料光学性质
纳米材料的特性美国著名物理学家，1965 年诺贝尔物理奖获得者R.P Feynman 在1959 年曾经说过：“如果有一天能按人的意志安排一个个原子分子将会产生什么样的奇迹” ，纳米科学技术的诞生将使这个美好的设想成为现实。
纳米材料是纳米科学技术的一个重要的发展方向。
纳米材料是指由极细晶粒组成，特征维度尺寸在纳米量级（1~100nm ）的固态材料。
由于极细的晶粒，大量处于晶界和晶粒内缺陷的中心原子以及其本身具有的量子尺寸效应、小尺寸效应、表面效应和宏观量子隧道效应等，纳米材料与同组成的微米晶体（体相）材料相比，在催化、光学、磁性、力学等方面具有许多奇异的性能，因而成为材料科学和凝聚态物理领域中的研究热点。
固体材料的光学性质与其内部的微结构，特别是电子态、缺陷态和能级结构有密切的关系。
纳米结构材料在结构上与常规的晶态和非晶态体系有很大的差别，表现为：小尺寸、能级离散性显著、表（界）面原子比例高、界面原子排列和键的组态的无规则性较大等。
这些特征导致纳米材料的光学性质出现一些不同于常规晶态和非晶态的新现象。
1、宽频带强吸收性大块金属具有不同的金属光泽，表明它们对可见光中的各种波长的光的反射和吸收能力不同。
当尺寸减小到纳米级时，各种金属纳米粒子几乎都呈黑色，它们对可见光的反射率极低，而吸收率相当高。
例如,Pt纳米粒子的反射率为1%, Au纳米粒子的反射率小于10%。
纳米SiN、SiC以及Al 2O3粉等对红外有一个宽频强吸收谱。
r不同温度退火下纳米Al 2O3材料的红外吸收谱纳米材料的红外吸收谱宽化的主要原因：(1)尺寸分布效应：通常纳米材料的粒径有一定的分布，不同的颗粒的表面张力有差异，弓I起晶格畸变程度的不同，这就导致纳米材料键长有一个分布，造成带隙的分布，这是引起红外吸收宽化的原因之一。
(2)界面效应：界面原子的比例非常高，导致不饱和键、悬挂键以及缺陷非常多，界面原子除与体相原子能级不同外，相互之间也可能不同，从而导致能级分布的展宽，与常规大块材料不同, 没有一个单一的、择优的键振动模，而存在一个较宽的键振动模的分布，对红外光作用下的红外光吸收的频率也就存在一个较宽的分布。
纳米银光学特性及应用
纳米银光学特性及应用纳米银是一种具有特殊光学特性的纳米材料。
其晶体结构与传统银材料相似，但其尺寸在纳米级别，通常在1到100纳米之间。
纳米银具有很高的电子迁移率和表面等离子体共振特性，这使得其在光学领域具有许多独特的性质和应用。
本文将重点讨论纳米银的光学特性以及它在光学应用中的潜在用途。
首先，纳米银具有明显的表面等离子体共振（Surface Plasmon Resonance，SPR）效应。
当光子能量与纳米银的表面等离子体共振频率相匹配时，电磁波能够有效地激发金属电子的多体振动，使纳米银表面出现极化电子云和极化光子场的耦合效应。
这种表面等离子体共振效应导致纳米银具有极高的光吸收和散射能力，光学传输特性也因此发生卓越的变化。
通过调节纳米银的形状（如圆柱形、球形、棒形等）、大小、分布以及基底材料等参数，可以精确控制和调节纳米银的表面等离子体共振效应，实现对光波的调控。
基于纳米银的表面等离子体共振效应，纳米银的光学应用十分广泛。
其中之一就是增强拉曼散射（Surface Enhanced Raman Scattering，SERS）技术。
SERS 技术利用纳米银的表面等离子体共振效应，将待测分子吸附到纳米银表面上，通过激发纳米银表面等离子体共振效应的强电磁场，可以显著增强待测分子的拉曼散射信号，这大大提高了分子的检测灵敏度。
纳米银基底制备的SERS传感器被广泛应用于生物化学分析、环境监测、食品安全、药物检测等领域。
此外，纳米银还被应用于增强荧光检测、光学薄膜、纳米光学器件、光催化等领域。
纳米银在荧光检测中可以通过增强表面等离子体共振效应提高荧光信号的强度和信噪比，从而实现更高的检测灵敏度。
纳米银在光学薄膜中也具有良好的应用前景，可以用于制备超薄光学元件、透明导电薄膜、光学滤波器等。
此外，纳米银还可以利用其光学特性制备光学波导、光学谐振腔和表面增强光谱传感器等纳米光学器件。
另外，纳米银还可以利用其表面等离子体共振效应和可见光催化活性，实现光催化反应，例如水分解制氢、有机物降解等。
纳米材料的光学特性与能带结构
纳米材料的光学特性与能带结构纳米材料是一种特殊的材料，其尺寸通常在纳米级别，具有与传统材料不同的性质和行为。
光学特性是纳米材料研究中的重要方面之一，涉及到对光的吸收、散射、透射等过程的理解和分析。
而纳米材料的能带结构，则是对其电子态密度的描述，揭示了材料的导电性质和电子传输行为。
下面我们将对纳米材料的光学特性和能带结构展开探讨。
光学特性是纳米材料研究中的热门话题之一。
由于纳米材料的尺寸非常小，可以比较容易地与光子相互作用，从而呈现出与传统材料截然不同的光学性能。
一方面，纳米材料可以表现出较高的光吸收率，这在太阳能电池和光催化材料方面具有广泛的应用前景。
例如，纳米金属颗粒可以通过表面等离子共振现象将光能转换为热能，从而实现高效的光热转换。
另一方面，纳米材料还展示出优异的散射性能，这使得它们在光学传感和显示技术中具有重要的作用。
通过调控纳米颗粒的形状、大小和组成，可以实现对光的散射行为的精确控制，从而实现对光的波长、偏振和方向的操控，有望应用于纳米光子学和拓扑光学等领域。
要理解纳米材料的光学性质，我们需要考虑其能带结构。
能带结构是描述材料电子能级分布和电子填充状态的重要工具。
对于晶体材料来说，能带结构直接决定了其导电性质。
而在纳米材料中，由于尺寸的限制和界面效应的影响，能带结构通常会发生变化，从而导致不同的光电行为。
例如，量子点材料由于尺寸的限制，其能带结构发生了量子限制效应，能级变得离散化，使得其光学性质发生巨大变化。
量子点材料的能带结构决定了其发光颜色的波长范围和强度，而较大的禁带宽度则使得其具备良好的光电转换性能。
除了量子点材料，还有一类特殊的纳米结构材料也因其独特的能带结构而备受关注。
这种材料被称为拓扑材料，其能带结构具有特殊的拓扑性质。
拓扑材料中存在一类特殊的能带结构，被称为拓扑绝缘体态，其具有自然的能隙，同时材料表面展示出非常特殊的电子态。
拓扑绝缘体的出现在纳米材料领域引起了巨大的兴趣，因为它们在量子计算和器件应用方面具有很大的前景。
关于纳米材料光学特性的分析
关于纳米材料光学特性的分析随着社会的不断发展，科技的不断进步，我国各个领域近年来都得到了很好的发展，尤其是在纳米技术得到广泛应用后，纳米材料多种多样，各个材料的特性也各有不同，所发挥的作用也不尽相同，纳米材料的光学特性是纳米材料众多特性中的一种，其主要分为线性光学性质和非线性光学性质。
文章通过查阅相关资料，简要介绍了纳米材料的分类及特性，并详细介绍了纳米材料的光学特性，以期能够为纳米材料的研究和应用提供有价值的参考。
标签：纳米材料；光学特性；分析前言纳米材料与生活中很多常见的材料不同，因此其在很多领域的应用所发挥的效果也与普通材料不同，纳米材料的研究最早可以追溯到1861年，经过多年发展使得纳米材料的种类不断增多，并且经过对其的深入研究也挖掘出纳米材料更多的性能。
如今纳米科学技术的发展现状和发展前景都很好，纳米计算机如今也已得到了开发和广泛应用，可以说今后的科学技术发展方向中必然会有纳米技术的发展，纳米技术也会在经过不断的更新和完善，在人们的生活和工作中发挥更大的作用。
1 纳米材料的特性及分类纳米材料的特殊性使得其不仅有多种分类，且每种纳米材料均有属于自身的独特特性，但自古万变不离其宗的原理也使得各种纳米材料有很大的共通性，其中表面效应和体积效应是很多纳米材料均有的特性，此外还有光学、化学反应性质或蒸汽压等。
表面效应主要是随着粒子粒径的变化而变化，此种变化属于性质变化而不是单纯的表面变化，另外，对于离子表面来说其与总部原子之间会有很大的差异，这也使得其自身会带有更大的化学活性；而体积效应则与表面效应有很大的分别，其主要是随着纳米尺寸的变化而变化，主要体现在边界条件中，由于边界条件被破坏，导致粒子的多种特性发生了很大的变化，如熔点降低或出现活性表面等[1]。
根据对纳米材料的研究可以将其大致分为四个种类：一是三维纳米结构；二是二维纳米结构；三是一维纳米结构；四是零维纳米结构；纳米材料所呈现和带有的特性也与其种类有很大的关系，由于纳米材料的尺寸普遍很小，反而导致了面积和体积呈变大的趋势，并且在将纳米材料投入到实际应用中时，除了自身表面积和体积的变化外，也会受到来自其他因素的影响而发生变化。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
纳米材料的光学特性
美国著名物理学家，1965年诺贝尔物理奖获得者R.P Feynman在1959年曾经说过：“如果有一天能按人的意志安排一个个原子分子将会产生什么样的奇迹”，纳米科学技术的诞生将使这个美好的设想成为现实。
纳米材料是纳米科学技术的一个重要的发展方向。
纳米材料是指由极细晶粒组成，特征维度尺寸在纳米量级（1~100nm）的固态材料。
由于极细的晶粒，大量处于晶界和晶粒内缺陷的中心原子以及其本身具有的量子尺寸效应、小尺寸效应、表面效应和宏观量子隧道效应等，纳米材料与同组成的微米晶体（体相）材料相比，在催化、光学、磁性、力学等方面具有许多奇异的性能，因而成为材料科学和凝聚态物理领域中的研究热点。
1 纳米材料的分类和结构
根据不同的结构，纳米材料可分为四类，即：纳米结构晶体或三维纳米结构；二维纳米结构或纤维状纳米结构；一维纳米结构或层状纳米结构和零维原子簇或簇组装。
纳米材料的分类如图表1所示。
纳米材料包括晶体、赝晶体、无定性金属、陶瓷和化合物。
2 纳米材料的光学性质
纳米材料在结构上与常规晶态和非晶态材料有很大差别，突出地表现在小尺寸颗粒和庞大的体积百分数的界面，界面原子排列和键的组态的较大无规则性。
这就使纳米材料的光学性质出现了一些不同于常规材料的新现象。
纳米材料的光学性质研究之一为其线性光学性质。
纳米材料的红外吸收研究是近年来比较活跃的领域，主要集中在纳米氧化物、氮化物和纳米半导体材料上，如纳米Al2O3、Fe2O3、SnO2中均观察到了异常红外振动吸收，纳米晶粒构成的Si膜的红外吸收中观察到了红外吸收带随沉积温度增加出现频移的现象，非晶纳米氮化硅中观察到了频移和吸收带的宽化且红外吸收强度强烈地依赖于退火温度等现象。
对于以上现象的解释基于纳米材料的小尺寸效应、量子尺寸效应、晶场效应、尺寸分布效应和界面效应。
目前，纳米材料拉曼光谱的研究也日益引起研究者的关注。
半导体硅是一种间接带隙半导体材料，在通常情况下，发光效率很弱，但当硅晶粒尺寸减小到5nm或更小时，其能带结构发生了变化，带边向高能态迁移，观察到了很强的可见光发射。
研究纳米晶Ge的光致发光时，发现当Ge晶体的尺寸减小到4nm以下时，即可产生很强的可见光发射，并认为纳料晶的结构与金刚石结构的Ge 不同，这些Ge纳米晶可能具有直接光跃迁的性质。
Y.Masumato发现掺CuCl纳米晶体的NaCl在高密度激光下能产生双激子发光,并导致激光的产生,其光学增益比CuCl 大晶体高得多。
不断的研究发现另外一些材料，例如Cds、CuCl、ZnO、SnO2、Bi2O3、Al2O3、TiO2、SnO2、Fe2O3、CaS、CaSO4等，当它们的晶粒尺寸减小到纳米量级时，也同样观察到常规材料中根本没有的发光观象。
纳米材料的特有发光现象的研究目前正处在开始阶段，综观研究情况，对纳米材料发光现象的解释主要基于电子跃迁的选择定则，量子限域效应，缺陷能级和杂质能级等方面。
纳米材料光学性质研究的另一个方面为非线性光学效应。
纳米材料由于自身的特性，光激发引发的吸收变化一般可分为两大部分：由光激发引起的自由电子-空穴对所产生的快速非线性部分；受陷阱作用的载流子的慢非线性过程。
其中研究最深入的为CdS纳米微粒。
由于能带结构的变化，纳米晶体中载流子的迁移、跃迁和复合过程均呈现与常规材料不同的规律，因而其具有不同的非线性光学效应。
纳米材料非线性光学效应可分为共振光学非线性效应和非共振非线性光学效应。
非共振非线性光学效应是指用高于纳米材料的光吸收边的光照射样品后导致的非线性效应。
共振光学非线性效应是指用波长低于共振吸收区的光照射样品而导致的光学非线性效应，其来源于电子在不同电子能级的分布而引起电子结构的非线性，电子结构的非线性使纳米材料的非线性响应显著增大。
目前，主要采用Z-扫找（Z-SCAN）和DFWM技术来测量纳米材料的光学非线性。
此外，纳米晶体材料的光伏特性和磁场作用下的发光效应也是纳米材料光学性质研究的热点。
通过以上两种性质的研究，可以获得其他光谱手段无法得到的一些信息。
3 结束语
总之，纳米材料具有体材料不具备的许多光学特性。
已有的研究表明，利用纳米材料的特殊光学性质制成的光学材料将在日常生活和高科技领域内具有广泛的应用前景。
例如纳米SiO2光学纤维对波长大于600nm的光的传输损耗小于10dB/km，此值比SiO2体材料的光传输损耗小许多倍。
纳米红外反射材料在灯泡工业上有很好的应用前景。
利用纳米材料对紫外的吸收特性而制作的日光灯管不仅可以减少紫外光对人体的损害，而且可以提高灯管的使用寿命。
此外，我们的研究结果表明，作为光存储材料时，纳米材料的存储密度明显高于体材料。
综上所述，尽管纳米材料光学特性的研究已取得了不少进展，对其光学特性的应用也取得了一定的成绩，但还有许多问题需要继续深入系统地研究，如纳米材料不同于体材料的吸收、拉曼、发光等特性产生的理论根源和上述特性的理论研究，纳米材料的非线性强度如何在受限条件下随颗粒尺寸变化，如何通过表面修饰来获得所具有一定光学特性的纳米材料等。
另外，所研究的纳米材料的范围也不够广泛，纳米材料的应用研究还刚刚开始。
总之，纳米材料光学特性的研究及应用仍然十分欠缺。
纵观纳米材料光学特性的研究概况，我们认为纳米材料光学特性研究的主要方向为：通过纳米材料各种谱学方面的研究，探讨和揭示纳米材料结构上的特点，如不连续能带结构，杂质能级等，建立模型，从理论上探讨其光学特性产生的根源；树立“功能”意识，利用诸如表面修饰手段，通过人工合成，以获得具有特殊性能和用途的纳米复合材料。
