转底炉直接还原工艺综合数学模型_佘雪峰
国内外转底炉的发展趋势及我国发展转底炉技术的建议
一、国内外转底炉技术的发展过程简介
1、转底炉直接还原工艺简介
转底炉炼铁工艺是非高炉炼铁工艺的一种，从1978年加拿大国际镍集团 （Inco,Ltd）建成第一座转底炉以来，已有近30年的历史，它从美国发源ห้องสมุดไป่ตู้先在日 本推广、后在中国得到发展。
转底炉法以其原料适应性强和操作工艺的灵活性等优点，引起冶金界的高度重视。 但由于原料加工方法条件和对产品质量要求的不同，转底炉直接还原炼铁分为 Inmetco法、DRYIRON法， FASTMET法和ITKM3等不同工艺路线。
国内外转底炉的发展趋势及 我国发展转底炉技术的建议
周渝生 齐渊洪 严定鎏 洪益成
钢铁研究总院先进钢铁流程及材料国家重点实验室 钢研晟华工程技术有限公司 20141106
目录
一、国内外转底炉技术的发展过程简介 二、国内外转底炉技术的发展趋势 三、我国发展转底炉技术的背景 四、对我国发展转底炉技术的建议
项目
单位
原料 铁精矿粉 还原煤 皂土 有机粘结剂 小计 能源 电 天然气 氮气 水 小计 其他 消耗品 维修与备件
kg kg kg kg
kwh m3（STP） m3（STP） t
美元 美元
消耗量 单位
1335 410 5 5
65 60 10 0.30
转底炉直接还原炼铁工艺的发展
转底炉直接还原炼铁工艺的发展2010-02-24 17:02:19 作者：phpcms来源：浏览次数：571 网友评论 0 条一、前言为了满足冶炼高纯净钢的要求, 炼钢生产对纯净铁资源的需求越来越大。
与此同时, 优质废钢与铁资源却日益短缺其价格不断升高, 对炼钢生产影响很大, 为此，各国冶金工作者开发了许多直接还原或熔融还原工艺来为炼钢生产提供质优价廉的纯净铁资源。
但由于技术、投资等方面的原因，真正具有市场竞争力、适合于工业应用的并不多见。
同时，钢铁厂每年生产的大量含铁废弃物也给环保带来很大的压力。
如何对其进行回收利用是困扰冶金行业的一个难题。
直接还原工艺中气基法虽然具有生产效率高，生产规模大，能耗低和容易操作等优点，但必须以一次能源---天然气为还原剂，因此该工艺只能在天然气资源丰富的国家得以发展。
而煤基法以煤作为还原剂，较好的解决了气基法的不足。
目前世界上很多国家都在开发煤基直接还原新技术，有些技术已经应用于工业生产。
其中，转底炉法以其原料适应性强和操作工艺的零活性等优点，引起冶金界的高度重视。
但由于原料条件和对产品质量要求的不同，转底炉直接还原炼铁又发展为FASTMET，ITKM3和DRYIRON等不同工艺路线。
二、FASTMET工艺早在50年代Midex的前身Ross公司就发明了转底炉含碳球团直接还原法。
1964~1966年进行了2t/h规模试验。
1974年Inco公司开始研究把转底炉用于处理电炉生产不锈钢产生的氧化物粉尘的方法，并建立了一座年处理2.5万吨废料的工厂。
经转底炉预还原的球团，通过运输罐热装入电炉。
1978年美国Inmetco在宾州埃尔伍德市建成一座年处理5.6万吨电炉钢厂粉尘能力的转底炉，回收锌及可用作电炉原料的含Cr，Ni的还原铁。
1982年Mid ex公司将转底炉法命名为FASTMET，用于煤基直接还原。
神户制钢收购Midex公司后，199 5年开始建设2.5t/h示范装置，经过两年半试验后，认为Fastmet技术成熟可靠，已达到商业水平化水平。
转底炉的发展及其功能
转底炉的发展及其功能佘雪峰;孔令坛【摘要】Experiment or industrial practices on disposal of dust generated by iron and steel plant, production of sponge iron and comprehensive utilization of compound mineral were introduced briefly and the development of Rotary Hearth Furnace(RHF) was comprehensively discussed in domestic and overseas. American, Japan, China and Korea had disposed the dust and sludge generated by iron and steel plant. Hazardous elements were removed from the dust and the zinc was recycled for improving the environment. At the same time metallized pellets and hot briquette iron(HBI) were produced by RHF used as raw materials of BF. In addition, DRI produced by RHF was used as raw materials of steelmaking which can be simplified the steelmaking process. Many compound iron ore containing vanadium, titanium, boron, magnesium, rare earth were investigated in lab and industry.%在对国内外转底炉的发展进行综合论述的同时，简要介绍了转底炉在处理钢铁厂粉尘，生产海绵铁，以及复合矿综合利用方面的实验研究和工业生产实践。
转底炉内冶金粉尘还原过程数值模拟

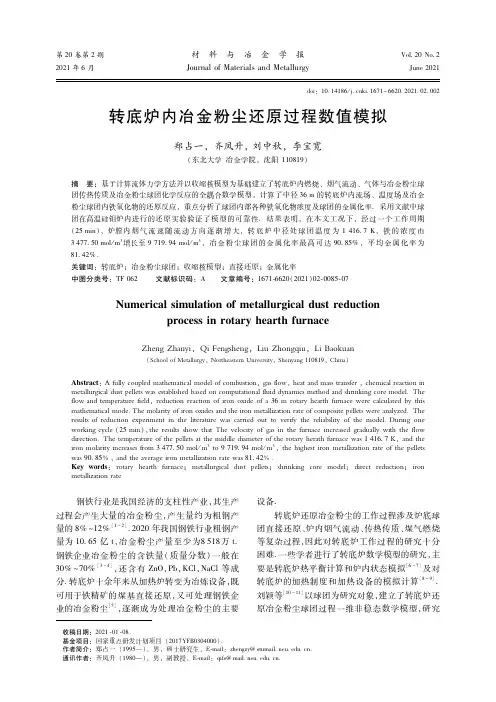

第２０卷第２期材 料 与 冶 金 学 报Ｖｏｌ ２０Ｎｏ ２ 收稿日期：２０２１ ０１ ０８． 基金项目：国家重点研发计划项目（２０１７ＹＦＢ０３０４０００）． 作者简介：郑占一（１９９５—），男，硕士研究生，Ｅ ｍａｉｌ：ｚｈｅｎｇｚｙ＠ｓｔｕｍａｉｌ ｎｅｕ ｅｄｕ ｃｎ． 通讯作者：齐凤升（１９８０─），男，副教授，Ｅ ｍａｉｌ：ｑｉｆｓ＠ｍａｉｌ ｎｅｕ ｅｄｕ ｃｎ．２０２１年６月ＪｏｕｒｎａｌｏｆＭａｔｅｒｉａｌｓａｎｄＭｅｔａｌｌｕｒｇｙＪｕｎｅ２０２１ｄｏｉ：１０ １４１８６／ｊ ｃｎｋｉ １６７１－６６２０ ２０２１ ０２ ００２转底炉内冶金粉尘还原过程数值模拟郑占一，齐凤升，刘中秋，李宝宽（东北大学冶金学院，沈阳１１０８１９）摘 要：基于计算流体力学方法并以收缩核模型为基础建立了转底炉内燃烧、烟气流动、气体与冶金粉尘球团传热传质及冶金粉尘球团化学反应的全耦合数学模型，计算了中径３６ｍ的转底炉内流场、温度场及冶金粉尘球团内铁氧化物的还原反应，重点分析了球团内部各种铁氧化物浓度及球团的金属化率．采用文献中球团在高温硅钼炉内进行的还原实验验证了模型的可靠性．结果表明，在本文工况下，经过一个工作周期（２５ｍｉｎ），炉膛内烟气流速随流动方向逐渐增大，转底炉中径处球团温度为１４１６ ７Ｋ，铁的浓度由３４７７ ５０ｍｏｌ／ｍ３增长至９７１９ ９４ｍｏｌ／ｍ３，冶金粉尘球团的金属化率最高可达９０ ８５％，平均金属化率为８１ ４２％．关键词：转底炉；冶金粉尘球团；收缩核模型；直接还原；金属化率中图分类号：ＴＦ０６２ 文献标识码：Ａ 文章编号：１６７１ ６６２０（２０２１）０２ ００８５ ０７ＮｕｍｅｒｉｃａｌｓｉｍｕｌａｔｉｏｎｏｆｍｅｔａｌｌｕｒｇｉｃａｌｄｕｓｔｒｅｄｕｃｔｉｏｎｐｒｏｃｅｓｓｉｎｒｏｔａｒｙｈｅａｒｔｈｆｕｒｎａｃｅＺｈｅｎｇＺｈａｎｙｉ，ＱｉＦｅｎｇｓｈｅｎｇ，ＬｉｕＺｈｏｎｇｑｉｕ，ＬｉＢａｏｋｕａｎ（ＳｃｈｏｏｌｏｆＭｅｔａｌｌｕｒｇｙ，ＮｏｒｔｈｅａｓｔｅｒｎＵｎｉｖｅｒｓｉｔｙ，Ｓｈｅｎｙａｎｇ１１０８１９，Ｃｈｉｎａ）Ａｂｓｔｒａｃｔ：Ａｆｕｌｌｙｃｏｕｐｌｅｄｍａｔｈｅｍａｔｉｃａｌｍｏｄｅｌｏｆｃｏｍｂｕｓｔｉｏｎ，ｇａｓｆｌｏｗ，ｈｅａｔａｎｄｍａｓｓｔｒａｎｓｆｅｒ，ｃｈｅｍｉｃａｌｒｅａｃｔｉｏｎｉｎｍｅｔａｌｌｕｒｇｉｃａｌｄｕｓｔｐｅｌｌｅｔｓｗａｓｅｓｔａｂｌｉｓｈｅｄｂａｓｅｄｏｎｃｏｍｐｕｔａｔｉｏｎａｌｆｌｕｉｄｄｙｎａｍｉｃｓｍｅｔｈｏｄａｎｄｓｈｒｉｎｋｉｎｇｃｏｒｅｍｏｄｅｌ．Ｔｈｅｆｌｏｗａｎｄｔｅｍｐｅｒａｔｕｒｅｆｉｅｌｄ，ｒｅｄｕｃｔｉｏｎｒｅａｃｔｉｏｎｏｆｉｒｏｎｏｘｉｄｅｏｆａ３６ｍｒｏｔａｒｙｈｅａｒｔｈｆｕｒｎａｃｅｗｅｒｅｃａｌｃｕｌａｔｅｄｂｙｔｈｉｓｍａｔｈｅｍａｔｉｃａｌｍｏｄｅ．Ｔｈｅｍｏｌａｒｉｔｙｏｆｉｒｏｎｏｘｉｄｅｓａｎｄｔｈｅｉｒｏｎｍｅｔａｌｌｉｚａｔｉｏｎｒａｔｅｏｆｃｏｍｐｏｓｉｔｅｐｅｌｌｅｔｓｗｅｒｅａｎａｌｙｚｅｄ．Ｔｈｅｒｅｓｕｌｔｓｏｆｒｅｄｕｃｔｉｏｎｅｘｐｅｒｉｍｅｎｔｉｎｔｈｅｌｉｔｅｒａｔｕｒｅｗａｓｃａｒｒｉｅｄｏｕｔｔｏｖｅｒｉｆｙｔｈｅｒｅｌｉａｂｉｌｉｔｙｏｆｔｈｅｍｏｄｅｌ．Ｄｕｒｉｎｇｏｎｅｗｏｒｋｉｎｇｃｙｃｌｅ（２５ｍｉｎ），ｔｈｅｒｅｓｕｌｔｓｓｈｏｗｔｈａｔＴｈｅｖｅｌｏｃｉｔｙｏｆｇａｓｉｎｔｈｅｆｕｒｎａｃｅｉｎｃｒｅａｓｅｄｇｒａｄｕａｌｌｙｗｉｔｈｔｈｅｆｌｏｗｄｉｒｅｃｔｉｏｎ．Ｔｈｅｔｅｍｐｅｒａｔｕｒｅｏｆｔｈｅｐｅｌｌｅｔｓａｔｔｈｅｍｉｄｄｌｅｄｉａｍｅｔｅｒｏｆｔｈｅｒｏｔａｒｙｈｅｒａｔｈｆｕｒｎａｃｅｗａｓ１４１６ ７Ｋ，ａｎｄｔｈｅｉｒｏｎｍｏｌａｒｉｔｙｉｎｃｒｅａｓｅｓｆｒｏｍ３４７７ ５０ｍｏｌ／ｍ３ｔｏ９７１９ ９４ｍｏｌ／ｍ３，ｔｈｅｈｉｇｈｅｓｔｉｒｏｎｍｅｔａｌｌｉｚａｔｉｏｎｒａｔｅｏｆｔｈｅｐｅｌｌｅｔｓｗａｓ９０ ８５％，ａｎｄｔｈｅａｖｅｒａｇｅｉｒｏｎｍｅｔａｌｌｉｚａｔｉｏｎｒａｔｅｗａｓ８１ ４２％．Ｋｅｙｗｏｒｄｓ：ｒｏｔａｒｙｈｅａｒｔｈｆｕｒｎａｃｅ；ｍｅｔａｌｌｕｒｇｉｃａｌｄｕｓｔｐｅｌｌｅｔｓ；ｓｈｒｉｎｋｉｎｇｃｏｒｅｍｏｄｅｌ；ｄｉｒｅｃｔｒｅｄｕｃｔｉｏｎ；ｉｒｏｎｍｅｔａｌｌｉｚａｔｉｏｎｒａｔｅ 钢铁行业是我国经济的支柱性产业，其生产过程会产生大量的冶金粉尘，产生量约为粗钢产量的８％～１２％［１－２］．２０２０年我国钢铁行业粗钢产量为１０ ６５亿ｔ，冶金粉尘产量至少为８５１８万ｔ．钢铁企业冶金粉尘的含铁量（质量分数）一般在３０％～７０％［３－４］，还含有ＺｎＯ，Ｐｂ，ＫＣｌ，ＮａＣｌ等成分．转底炉十余年来从加热炉转变为冶炼设备，既可用于铁精矿的煤基直接还原，又可处理钢铁企业的冶金粉尘［５］，逐渐成为处理冶金粉尘的主要设备．转底炉还原冶金粉尘的工作过程涉及炉底球团直接还原、炉内烟气流动、传热传质、煤气燃烧等复杂过程，因此对转底炉工作过程的研究十分困难．一些学者进行了转底炉数学模型的研究，主要是转底炉热平衡计算和炉内状态模拟［６－７］及对转底炉的加热制度和加热设备的模拟计算［８－９］．刘颖等［１０－１１］以球团为研究对象，建立了转底炉还原冶金粉尘球团过程一维非稳态数学模型，研究了影响球团金属化率的主要因素，按重要程度排序依次为：炉膛温度＞球团直径＞反应时间＞碳氧比．Ｗｕ等［１２－１３］建立了转底炉直接还原过程的集成模型，将转底炉的三维ＣＦＤ模型与球团内部直接还原的一维模型进行迭代，描述金属氧化物的还原过程．Ｄａｓｇｕｐｔａ等［１４］在转底炉还原球团矿的数学模型中将单球团模型扩展为多层球团模型，给出了时间－温度和时间－温度－化学吸热等值线，以及多床层系统产生的净热流和一氧化碳产生量．这些对球团的研究模型能够反映球团内部组分的化学反应状况及浓度变化，但缺少球团化学反应与转底炉内部过程的耦合计算，不能反映球团在转底炉各个位置的状态．本文采用数值模拟方法建立了转底炉内燃烧与冶金粉尘球团中铁氧化物还原的全耦合数学模型，分析了冶金粉尘球团在随炉底转动过程中的温度变化，以及金属氧化物浓度、金属化率等参数．该数学模型解决了冶金粉尘球团运动与炉膛加热的传热传质问题，以及转底炉中的冶金粉尘球团中铁氧化物的还原问题，为转底炉工业应用提供理论指导．１ 数学模型１ １ 几何模型根据实际尺寸建立转底炉几何模型，如图１所示，转底炉中径为３６ｍ，炉宽５ ２７ｍ，炉高１ ６１５ｍ．烧嘴布置在距炉底０ ８０７５ｍ处，内侧布置烧嘴２６个，外侧布置烧嘴３８个，各区域角度及出口、入口如图１（ａ）所示．对计算区域进行网格划分，考虑计算量、计算速度和时间成本，经网格无关性验证，确定网格数量为１５０万个，炉膛上方燃烧区域为非结构网格，炉底料层区域为结构化网格，如图１（ｂ）所示．１ ２ 控制方程１ ２ １ 基本控制方程在转底炉工作中伴随着燃烧、传热传质及化学反应等过程，这些物理化学变化在转底炉工作过程中相互作用．转底炉内部烟气流动、传热传质及化学反应过程满足质量、动量及能量守恒．各个过程的守恒方程如下：连续性方程：ρｔ＋ ·（ρ珒ν）＝０（１）动量方程：ｔ（ρ珒ν）＋ ·（ρ珒ν 珒ν）＝!"#烧嘴还原一区还原四区还原二区还原二区均热区预热区布料排料区烟气出口物料出口物料入口烧嘴还原三区$%&' $%&'$%&''(&($)&(*(&( *+&'排烟区,-.图１ 转底炉几何模型及网格划分Ｆｉｇ １ ＧｅｏｍｅｔｒｉｃｍｏｄｅｌａｎｄｇｒｉｄｓｏｆＲＨＦ（ａ）—几何模型；（ｂ）—网格划分－ ｐ＋·μ 珒ν＋ 珒ν()Ｔ－２３ ·珒ν[]Ｉ（２）能量方程：ｔρ()Ｅ＋ ·珒νρＥ＋()[]ｐ＝ ·ｋｅｆｆ Ｔ－∑ｉｈｉ珒Ｊ()ｉ（３）式（１）～（３）中，ρ为密度，ｋｇ／ｍ３；ｔ为时间，ｓ；珒ν为速度矢量，ｍ／ｓ；ｐ为压力，Ｐａ；μ为黏度，Ｐａ·ｓ；Ｉ为单位张量；Ｅ为总能量，Ｊ／ｋｇ；Ｔ为温度，Ｋ；ｋｅｆｆ为有效传热系数，Ｗ／（ｍ·Ｋ）；ｈｉ为显焓，Ｊ／ｋｇ；Ｊｉ为扩散通量，ｋｇ／（ｍ３·ｓ）．１ ２ ２ 湍流模型对于转底炉内烟气的湍流流动，采用标准ｋ－ε模型．湍动能ｋ和耗散率ε的控制方程为：ｔρ()ｋ＋ ·ρｋ珒()ν＝·μ＋μｔσ()ｋ[]ｋ＋６８材料与冶金学报 第２０卷Ｇｋ＋Ｇｂ－ρε－ＹＭ（４）ｔ（ρε）＋ ·（ρε珒ν）＝·μ＋μｔσ()ε[]ｋ＋Ｃ１εεｋＧｋ－Ｃ２ερε２ｋ（５）式（４）～（５）中，ｋ为湍动能，ｍ２／ｓ２；μｔ为湍流黏度，Ｐａ·ｓ；ε表示湍动能耗散率；Ｇｋ表示速度梯度产生的湍动能，Ｊ／（ｍ３·ｓ）；Ｇｂ表示浮力产生的湍动能，Ｊ／（ｍ３·ｓ）；ＹＭ表示波动和扩张对总耗散率的影响；模型常数分别为Ｃ１ε＝１ ４４，Ｃ２ε＝１ ９２，σｋ＝１ ０，σε＝１ ３．１ ２ ３ 燃烧模型组分输运模型是通过求解混合物中各个组分的对流、扩散和反应确定的守恒方程，可以描述化学物质的混合和传输过程．本文使用组分输运模型模拟各组分的质量分数：ｔ（ρＹｉ）＋ ·（ρ珒νＹｉ）＝－ ·珒Ｊｉ＋Ｒｉ（６）燃烧模型采用基于涡耗散模型的湍流－化学相互作用模型，反应产物的净生成率由式（７）和式（８）计算结果的最小值表示：Ｒｉ，ｒ＝ｖ′ｉ，ｒｍｉＡρεｋｍｉｎｗＲｖ′Ｒ，ｒｍ()Ｒ（７）Ｒｉ，ｒ＝ｖ′ｉ，ｒｍｉＡＢρεｋ∑ＰｗＰ∑Ｎｊｖ″ｊ，ｒｍｊ（８）式（６）～（８）中，Ｙｉ为组分ｉ的质量分数；ｗＰ为生成物组分的质量分数；Ｒｉ为化学反应源项，ｋｇ／（ｍ３·ｓ）；Ａ和Ｂ为经验系数，Ａ＝４，Ｂ＝０ ５；ｖ′ｉ，ｒ为反应物的化学计量数；ｖ″ｊ，ｒ为生成物的化学计量数；ｍｉ为反应物ｉ的分子质量；ｍｊ为生成物ｊ的分子质量；ｗＲ为任一反应物的质量分数；ｍＲ为任一反应物的分子质量．１ ２ ４ 辐射模型离散坐标辐射模型求解范围涵盖整个光学深度，有较高的精确度，且适用于滑移网格的计算，可表示为：·（Ｉ（珒ｒ，珒ｓ）珒ｓ）＋（ａ＋σｓ）Ｉ（珒ｒ，珒ｓ）＝ａｎ２σＴ４π＋σｓ４π∫４π０Ｉ（珒ｒ，珒ｓ′）Φ（珒ｓ·珒ｓ′）ｄΩ′（９）式（９）中，珒ｒ为位置向量；珒ｓ为方向向量；珒ｓ′为散射方向矢量；ａ为吸收系数；ｎ为折射率；σｓ为散射系数；σ为Ｓｔｅｆａｎ Ｂｏｌｔｚｍａｎｎ常数，５ ６７×１０－８Ｗ／（ｍ２·Ｋ４）；Ｉ为辐射强度，Ｗ／ｓｒ；Φ为相函数；Ω′为立体角，ｓｒ．１ ２ ５ 多孔介质模型转底炉炉底为一层冶金粉尘球团，料层空间被流体与固体混合物占据，并随着炉底转动．本研究将料层假设为一层多孔介质，用以描述流体在料层区域流动时产生的压降，同时将多孔介质区域的温度作为冶金粉尘球团反应前沿面温度．通过源项的方式实现化学反应过程中球团与炉内烟气的传热传质．多孔介质区域控制方程如下：动量方程：（γρｆ珒ν）ｔ＋ ·（γρｆ珒ν珒ν）＝－γ ｐ＋ ·（γτ）－μα珒ν＋Ｃ２１２ρ｜珒ν｜珒()ν（１０）能量方程：ｔγρｆＥｆ＋（１－γ）ρｓＥ[]ｓ＋ ·珒ν（ρｆＥｆ＋ｐ[]）＝ ·ｋｅｆｆ Ｔ－（∑ｉｈｉＪｉ）＋（τ·珒ν[]）＋∑ｊＲｊ·ΔＨｊ（１１）式（１０）～（１１）中，γ为多孔介质的孔隙率；ρｆ和ρｓ分别为流体和固体的密度，ｋｇ／ｍ３；Ｅｆ和Ｅｓ为流体与固体的能量，Ｊ／ｋｇ；Ｒｊ为化学反应速率，ｍｏｌ／（ｍ３·ｓ）；ΔＨｊ为化学反应焓变，Ｊ／ｍｏｌ．１ ２ ６ 收缩核模型对于冶金粉尘球团内部铁金属氧化物的还原，真正的还原剂为固体碳．固体碳直接还原铁氧化物可以看作铁氧化物的一氧化碳间接还原反应和碳气化反应的加和，铁氧化物的还原遵循Ｆｅ２Ｏ３→Ｆｅ３Ｏ４→ＦｅＯ→Ｆｅ的逐级还原规律．本文模型中考虑的化学反应如下：碳的气化反应：Ｃ＋ＣＯ２＝２ＣＯ铁氧化物的还原：３Ｆｅ２Ｏ３＋ＣＯ＝２Ｆｅ３Ｏ４＋ＣＯ２Ｆｅ３Ｏ４＋４ＣＯ＝３Ｆｅ＋４ＣＯ２，Ｔ＜８４３ＫＦｅ３Ｏ４＋ＣＯ＝３ＦｅＯ＋ＣＯ２，Ｔ＞８４３ＫＦｅＯ＋ＣＯ＝Ｆｅ＋ＣＯ２在生产中，将冶金粉尘球团布置在转底炉炉底，球团在炉底转动过程中接受烟气与炉壁的辐射热量，温度升高，然后在热力学条件允许时发生一系列的化学反应．本模型中使用收缩核模型描述球团内部进行的铁金属氧化物的还原反应，以７８第２期 郑占一等：转底炉内冶金粉尘还原过程数值模拟气固相反应动力学模型计算球团化学反应速率［１５］，通过自定义标量输运方程的形式与炉膛内的控制方程进行耦合求解，计算球团中各组分收缩核半径．控制方程为：ｍｊ ｔ＝－ｋ·π·ｄ２ｊ·Ｍｊ·Ｒｓ，ｊ可简化为：ｒｊｔ＝－ｋ·Ｍｊρｊ·Ｒｓ，ｊ（１２）式中，ｒｊ为各组分收缩核半径，ｍ；Ｍｊ为各组分摩尔质量，ｋｇ／ｍｏｌ；ρｊ为各组分密度，ｋｇ／ｍ３；Ｒｓ，ｊ为各化学反应界面反应速率，ｍｏｌ／（ｍ２·ｓ）．碳的气化反应速率为：Ｒｓ，Ｃ＝ｋＣｅ－ＥＣＲＴρＣ（ｐＣＯ２－ｐｅｑＣＯ２）（１３）铁氧化物还原反应速率为：Ｒｓ，ＦｅｘＯｙ＝ｋＦｅｘＯｙｅ－ＥＦｅｘＯｙＲＴρＦｅｘＯｙ（ｐＣＯ－ｐＦｅｘＯｙ，ｅｑＣＯ）（１４）式（１３）～（１４）中：Ｒｓ，Ｃ为碳气化反应速率，ｍｏｌ／（ｍ２·ｓ）；ｋＣ为碳气化反应指前因子，ｍｏｌ／（ｍ·ｋｇ·ｓ·Ｐａ）；ρＣ为碳的质量浓度，ｋｇ／ｍ３；ｐＣＯ２为反应体系中ＣＯ２分压，Ｐａ；ｐｅｑＣＯ２为碳气化反应达到平衡时ＣＯ２分压，Ｐａ；Ｒｓ，ＦｅｘＯｙ为各铁氧化物还原反应速率，ｍｏｌ／（ｍ２·ｓ）；ｋＦｅｘＯｙ为铁氧化物还原反应指前因子，ｍｏｌ／（ｍ·ｋｇ·ｓ·Ｐａ）；ρＦｅｘＯｙ为铁氧化物的质量浓度，ｋｇ／ｍ３；ｐＣＯ为反应体系中ＣＯ分压，Ｐａ；ｐＦｅｘＯｙ，ｅｑＣＯ为碳气化反应达到平衡时ＣＯ分压，Ｐａ；ＥＣ为碳气化反应表观活化能，Ｊ／ｍｏｌ；ＥＦｅｘＯｙ为铁氧化物还原反应表观活化能，Ｊ／ｍｏｌ；Ｒ为理想气体常数，８ ３１４Ｊ／（ｍｏｌ·Ｋ）．１ ３ 边界条件燃料和助燃气体入口为烧嘴出口，形状分别为圆形和与该圆同心的圆环．入口类型为速度入口，入口速度由气体流量折算．表１为流量２７０００ｍ３／ｈ、预热温度５２３Ｋ下的燃料成分．助燃空气流量为９５００ｍ３／ｈ，富氧用氧气流量为３０００ｍ３／ｈ，预热温度为７７３Ｋ．烟气出口类型为压力出口，转底炉各壁面为恒定温度，炉顶为１２０℃，炉墙及炉底为９０℃．多种冶金粉尘与黏结剂通过配比后混合，通过造球机制作成冶金粉尘球团．球团的主要成分如表２所示，本模型中将冶金粉尘球团假设为半径８ｍｍ的圆球团，球团进入转底炉前的温度为３１０Ｋ．通过滑移网格方法实现冶金粉尘球团随炉底在炉内的转动，转动速度为０ ００３５ｒａｄ／ｓ．表１燃料成分（体积分数）Ｔａｂｌｅ１ Ｆｕｅｌｃｏｍｐｏｓｉｔｉｏｎ（ｖｏｌｕｍｅｆｒａｃｔｉｏｎ）％ ＣＯＯ２ＣＯ２Ｈ２Ｎ２２３ ３５００ ８２９２９ １７５１ ４９７４５ １４９表２ 冶金粉尘球团主要成分（质量分数）Ｔａｂｌｅ２ Ｃｈｅｍｉｃａｌｃｏｍｐｏｓｉｔｉｏｎｏｆｔｈｅｐｅｌｌｅｔ（ｍａｓｓｆｒａｃｔｉｏｎ）％ ＴＦｅＦｅ２Ｏ３ＦｅＯＭＦｅＣａＯＭｇＯＣＺｎ其他４２ ８０２７ １２１２ ７３１３ ９１９ ０１１ ８０１２ ９５１ ９１２０ ５７２ 模型验证采用文献［１２］中的实验数据对模型进行验证，将４，１０，１６，２２ｍｉｎ时球团金属化率的模拟值与实验值进行对照．金属化率为转底炉还原冶金粉尘球团的一个主要的技术指标，其计算公式为：η＝ＭＦｅＴＦｅ×１００％（１５）表３为转底炉工作不同时间后球团金属化率的模拟和测量结果．由于初始阶段的球团成分不同，转底炉工作１０ｍｉｎ内球团金属化率模拟和测量结果相差较大．１０ｍｉｎ后模拟的转底炉状态接近实验状态，可用于模型验证．最终预测误差在７ ８２％以内（一般误差在１０％以内被认为准确性较好），验证了数学模型的可靠性．表３ 球团金属化率Ｔａｂｌｅ３ Ｉｒｏｎｍｅｔａｌｌｉｚａｔｉｏｎｒａｔｅｏｆｔｈｅｐｅｌｌｅｔｓｔ／ｍｉｎ实验值模拟值相对误差％４７ ２３２ １—１０３７ ９３５ ７－６ １６１６６３ ４５８ ８－７ ８２２２７７ ６８１ ５４ ７８８８材料与冶金学报 第２０卷３ 结果与讨论３ １ 转底炉内流场和温度场分布特征图２为转底炉运行一个周期（２５ｍｉｎ）后，炉膛烧嘴处（距炉底０ ８０７５ｍ）速度场矢量图．结果表明，燃气与助燃气体以恒定速度经烧嘴喷入炉膛内部，炉膛内烟气逆时针流向物料入口，烟气流速随流动方向逐渐增大，最后从烟气出口流出．图３为炉底冶金粉尘球团的温度分布图．温度为３１０Ｋ的冶金粉尘球团随着炉底的转动进入转底炉内．冶金粉尘球团顺时针运动接受烟气与炉壁的辐射热量，温度升高．在转底炉中径处球团升温最快，靠近转底炉内侧及外侧墙壁的球团则升温较缓．冶金粉尘球团在出口处被加热至１４１６ ７Ｋ，在出口处靠近内侧及外侧墙壁的球团温度则介于１２５０～１３００Ｋ之间．３ ２ 铁氧化物的还原图４为转底炉运行一个周期后冶金粉尘球团内部各种铁氧化物的收缩核半径云图，从中可以看出当冶金粉尘球团达到临界反应温度后，铁氧化物以Ｆｅ２Ｏ３→Ｆｅ３Ｏ４→ＦｅＯ的顺序逐级进行还原反应．图４（ａ）表明Ｆｅ２Ｏ３的收缩核半径在满足Ｆｅ２Ｏ３还原反应的条件后迅速减小，这是由于Ｆｅ２Ｏ３的还原反应所需的热力学和动力学条件较为简单，因此在转底炉中径处球团中Ｆｅ２Ｏ３的收缩核半径在４５０ｓ内减小至０．达到临界温度８４３Ｋ后，Ｆｅ３Ｏ４与ＦｅＯ均参与反应，收缩核半径开始减小．由于ＣＯ还原ＦｅＯ需要较高的热力学及动力学条件，从图４（ｂ）和（ｃ）中可以看出，Ｆｅ３Ｏ４的收缩核半径减小较快，ＦｅＯ的收缩核半径在还原过程中减小得较为缓慢，两者均未完全反应．!"#$%!&#%'!!#'($#$)*+%$'#'&"#$,&#&%!#''-./0图２ 转底炉烧嘴处速度矢量图Ｆｉｇ ２ ＶｅｌｏｃｉｔｙｖｅｃｔｏｒｄｉａｇｒａｍａｔｂｕｒｎｅｒｏｆＲＨＦ!"#"$%&'"((&%$)*+),-$.""&/-))""..-).".0*-1)/10-1.,$(-()&,1-(.&.)-0)$0$-*/)1&-*11$,-..(,/-.1(./-//图３ 转底炉内冶金粉尘球团温度分布ｇ ３ ＴｅｍｐｅｒａｔｕｒｅｄｉｓｔｒｉｂｕｔｉｏｎｏｆｔｈｅｐｅｌｌｅｔｓｉｎＲＨＦ!"#""$""#""%&"#""'("#""')"#""*%"#""*+"#""&'"#""&""#"")&"#"",("#"",)"#""+%"#""++"#"""'"-./-01-21图４ 转底炉内铁氧化物收缩核半径Ｆｉｇ ４ ＲａｄｉｕｓｏｆｉｒｏｎｏｘｉｄｅｕｎｒｅａｃｔｅｄｃｏｒｅｉｎＲＨＦ（ａ）—Ｆｅ２Ｏ３；（ｂ）—Ｆｅ３Ｏ４；（ｃ）—ＦｅＯ ９８第２期 郑占一等：转底炉内冶金粉尘还原过程数值模拟 图５为冶金粉尘球团在转底炉工作一个周期后，球团内铁氧化物及铁的浓度云图．由图中可以看出，反应发生后Ｆｅ２Ｏ３的浓度减小，Ｆｅ的浓度在还原区域不断增大，而Ｆｅ３Ｏ４和ＦｅＯ在还原区域由于存在相互转化，所以浓度先上升后下降．同时，冶金粉尘球团温度分布的不均匀导致在转底炉径向上的铁氧化物的浓度分布不均匀．图６为转底炉运行一个周期后中径处的铁氧化物浓度变化曲线图．从图中可以看出，炉底在运动至距转底炉入口约６５°时，Ｆｅ２Ｏ３开始反应，运行至距入口１５０°时Ｆｅ２Ｏ３的反应基本完成，其浓度由２３７３ｍｏｌ／ｍ３减少到０．Ｆｅ３Ｏ４和ＦｅＯ的浓度是一个先升高后降低的过程，炉底运动至距入口约１４５°时Ｆｅ３Ｏ４的浓度升高至最大，为１０９２ １８ｍｏｌ／ｍ３．ＦｅＯ在距入口约１００°时开始富集增多，在距入口１８０°时浓度达到最大，为３９８１ ８０ｍｏｌ／ｍ３．转底炉中ＦｅＯ的浓度最大为４６１２ ９５ｍｏｌ／ｍ３，出现在靠近转底炉的侧壁处，这是由于在侧壁处的温度较低，ＦｅＯ的反应速率较小，造成ＦｅＯ的富集时间较长，富集量较大．!"#!$#%&#%'#()*)+,,((,)+-,(,).+,,/01.+-,/12-+,,/-(-+-,/)-1+,,//01+-,/,/*+,,0.*+-,1*0+,,-,0+-,))2+,,/12+-,,34563).1/(+2-.).2+.(.,0-+02)0((+)-)--0+0()(2-+(2),)/+*/(*10+()(-+.+12((./+/1/2**+1)/*/.+/,/.-,+-2//0*+,.2()+-,34563)2*()+022(**+*(00)/+--0)0-+)0*2)2+(/*.2)+,.*,.1+0*11,,+121/-.+-(-*,0+)--(1(+/0.0/1+,/.)12+0.)2()+1*).**+-,34563)/,2(+/0/,/.+/12)1+/-0-0+/.*0,+/)*,(+//)(.+/,-.1+,2.10+,0)2,+,1)/(+,-().+,./-1+,)*0+,/,34563)图５ 转底炉内铁及铁氧化物的摩尔浓度Ｆｉｇ ５ ＭｏｌａｒｉｔｙｏｆｉｒｏｎａｎｄｉｒｏｎｏｘｉｄｅｉｎＲＨＦ（ａ）—Ｆｅ２Ｏ３；（ｂ）—Ｆｅ３Ｏ４；（ｃ）—ＦｅＯ；（ｄ）—Ｆｅ 图７展示了转底炉内冶金粉尘球团在炉底中径处铁的浓度及球团的金属化率．结果表明，铁氧化物在进入还原区域、经过逐级反应后，浓度不断增大，在反应后期浓度增长放缓．这是由于在反应过程中收缩核半径不断减小，反应界面的面积不断减小，使反应放缓．在转底炉工作一个周期后，转底炉中径处的冶金粉尘球团中铁的浓度由３４７７ ５０ｍｏｌ／ｍ３增长至９７１９ ９４ｍｏｌ／ｍ３；同时，在转底炉的中径处球团金属化率由３２ ５０％增大至９０ ８５％．图８展示了转底炉工作一个周期后，出口处的冶金粉尘球团的金属化率．结果表明，在出口中心处球团的金属化率最大，为９０ ８５％；中０９材料与冶金学报 第２０卷心两侧的球团金属化率逐渐减小，出口处的冶金粉尘球团平均金属化率为８１ ４２％．!"#$% !"%$& !"$'(')''#('#''*(+%''角度,- .&(++&+++%(++%+++#(++#+++*(++*+++(+++ ,-/01 /2%.图６ 转底炉中径处铁氧化物浓度变化曲线Ｆｉｇ ６ ＭｏｌａｒｉｔｙｏｆｉｒｏｎｏｘｉｄｅｉｎｔｈｅｍｉｄｄｌｅｄｉａｍｅｔｅｒｏｆＲＨＦ!"#$% #&'(角度!" )*+,++-*+-++,*+'++浓度球团金属化率,++.+/+0+1+*+2+'+球团金属化率!3,++++.+++/+++1+++*+++2+++'+++图７ 转底炉中径处铁的浓度及球团金属化率Ｆｉｇ ７ ＭｏｌａｒｉｔｙｏｆｉｒｏｎａｎｄｉｒｏｎｍｅｔａｌｌｉｚａｔｉｏｎｉｎｔｈｅｍｉｄｄｌｅｄｉａｍｅｔｅｒｏｆＲＨＦ球团金属化率!"#$#%#&'&%$距离!(&'')*)'+*+',*,'-*图８ 转底炉出口处球团金属化率Ｆｉｇ ８ ＴｈｅｉｒｏｎｍｅｔａｌｌｉｚａｔｉｏｎｏｆｔｈｅｐｅｌｌｅｔｓａｔｔｈｅｏｕｔｌｅｔｏｆＲＨＦ４ 结 论（１）在本文工况下的转底炉中径处，Ｆｅ２Ｏ３的浓度在４５０ｓ内由２３７３ｍｏｌ／ｍ３降低至０，Ｆｅ３Ｏ４和ＦｅＯ的浓度则是先升高后降低，Ｆｅ３Ｏ４的浓度在达到最大值１０９２ １８ｍｏｌ／ｍ３后也迅速减小，ＦｅＯ经历了１０４７ｓ的反应后浓度为９２３ ５０ｍｏｌ／ｍ３． （２）球团直径对球团还原的影响分为两个阶段，在７５０～１２５０ｓ的反应阶段含碳球团直径较大，金属化率升高得较快；在１２５０ｓ之后，球团金属化率随着球团直径的减小而升高得缓慢．（３）冶金粉尘球团在转底炉内经过一个周期（２５ｍｉｎ）的工作过程后，金属化率最高达９０ ８５％，转底炉出口处的平均金属化率为８１ ４２％．参考文献：［１］佘雪峰，薛庆国，王静松，等．钢铁厂含锌粉尘综合利用及相关处理工艺比较［Ｊ］．炼铁，２０１０，２９（４）：５６－６２．（ＳｈｅＸｕｅｆｅｎｇ，ＸｕｅＱｉｎｇｇｕｏ，ＷａｎｇＪｉｎｇｓｏｎｇ，ｅｔａｌ．Ｃｏｍｐｒｅｈｅｎｓｉｖｅｕｔｉｌｉｚａｔｉｏｎａｎｄｒｅｌａｔｉｖｅｔｒｅａｔｍｅｎｔｏｆｚｉｎｃ ｃｏｎｔａｉｎｉｎｇｄｕｓｔｉｎｉｒｏｎａｎｄｓｔｅｅｌｗｏｒｋｓ［Ｊ］．Ｉｒｏｎｍａｋｉｎｇ，２０１０，２９（４）：５６－６２．）［２］陈砚雄，冯万静．钢铁企业粉尘的综合处理与利用［Ｊ］．烧结球团，２００５，３０（５）：４２－４６．（ＣｈｅｎＹａｎｘｉｏｎｇ，ＦｅｎｇＷａｎｊｉｎｇ．Ｏｎｔｈｅｃｅｎｔｒａｌｉｚｅｄｔｒｅａｔｍｅｎｔａｎｄｃｏｍｐｒｅｈｅｎｓｉｖｅｕｔｉｌｉｚａｔｉｏｎｏｆｍｅｔａｌｌｕｒｇｉｃａｌｄｕｓｔ［Ｊ］．ＳｉｎｔｅｒｉｎｇａｎｄＰｅｌｌｅｔｉｚｉｎｇ，２００５，３０（５）：４２－４６．）［３］ＣａｎｔａｒｉｎｏＭＶ，ＦｉｌｈｏＣＤＣ，ＭａｎｓｕｒＭＢ．Ｓｅｌｅｃｔｉｖｅｒｅｍｏｖａｌｏｆｚｉｎｃｆｒｏｍｂａｓｉｃｏｘｙｇｅｎｆｕｒｎａｃｅｓｌｕｄｇｅｓ［Ｊ］．Ｈｙｄｒｏｍｅｔａｌｌｕｒｇｙ，２０１２，１１１／１１２：１２４－１２８．［４］ＳｅｎｋＤ，ＧｕｄｅｎａｕＨＷ，ＧｅｉｍｅｒＳ，ｅｔａｌ．Ｄｕｓｔｉｎｊｅｃｔｉｏｎｉｎｉｒｏｎａｎｄｓｔｅｅｌｍｅｔａｌｌｕｒｇｙ［Ｊ］．ＩＳＩＪＩｎｔｅｒｎａｔｉｏｎａｌ，２００６，４６（１２）：１７４５－１７５１．［５］熊华文，戴彦德．转底炉直接还原技术对钢铁行业资源综合利用的意义及发展前景分析［Ｊ］．中国能源，２０１２，３４（２）：５－７，１３．（ＸｉｏｎｇＨｕａｗｅｎ，ＤａｉＹａｎｄｅ．Ｓｉｇｎｉｆｉｃａｎｃｅｆｏｒｒｅｓｏｕｒｃｅｃｏｍｐｒｅｈｅｎｓｉｖｅｕｔｉｌｉｚａｔｉｏｎｏｆｒｏｔａｒｙｈｅａｒｔｈｆｕｒｎａｃｅｄｉｒｅｃｔｒｅｄｕｃｔｉｏｎｉｎｓｔｅｅｌｉｎｄｕｓｔｒｙａｎｄａｎａｌｙｓｉｓｏｆｉｔｓｄｅｖｅｌｏｐｉｎｇｐｒｏｓｐｅｃｔｓ［Ｊ］．ＥｎｅｒｇｙｏｆＣｈｉｎａ，２０１２，３４（２）：５－７，１３．）［６］徐萌．转底炉煤基热风熔融炼铁工艺的基础性研究［Ｄ］．北京：北京科技大学，２００６．（ＸｕＭｅｎｇ．Ｆｕｎｄａｍｅｎｔａｌｒｅｓｅａｒｃｈｏｎｃｏａｌｈｏｔ－ａｉｒｒｏｔａｒｙｈｅａｒｔｈｆｕｒｎａｃｅｐｒｏｃｅｓｓ［Ｄ］．Ｂｅｉｊｉｎｇ：ＵｎｉｖｅｒｓｉｔｙｏｆＳｃｉｅｎｃｅａｎｄＴｅｃｈｎｏｌｏｇｙＢｅｉｊｉｎｇ，２００６．）［７］高金涛，周春芳，朱荣，等．转底炉分区域供热研究［Ｊ］．北京科技大学学报，２０１４，３６（Ｓ１）：１１０－１１６．（ＧａｏＪｉｎｔａｏ，ＺｈｏｕＣｈｕｎｆａｎｇ，ＺｈｕＲｏｎｇ，ｅｔａｌ．Ｒｅｓｅａｒｃｈｏｎｔｈｅｈｅａｔｓｕｐｐｌｙｏｆｄｉｆｆｅｒｅｎｔｓｅｃｔｉｏｎｓｉｎａｒｏｔａｒｙｈｅａｒｔｈｆｕｒｎａｃｅ［Ｊ］．ＪｏｕｒｎａｌｏｆＵｎｉｖｅｒｓｉｔｙｏｆＳｃｉｅｎｃｅａｎｄＴｅｃｈｎｏｌｏｇｙＢｅｉｊｉｎｇ，２０１４，３６（Ｓ１）：１１０－１１６．）（下转第９６页）１９第２期 郑占一等：转底炉内冶金粉尘还原过程数值模拟二者呈线性关系．（２）较大的气化剂流速会影响流体和颗粒间的换热时间，恶化换热效果．对于气固顺流式移动床应当合理地控制气化剂流速．（３）出口气体中ＣＯ的质量分数随着气化剂流速的增加而降低，减小焦炭直径有助于加快气化反应的速率，出口气体中ＣＯ的质量分数随着焦炭直径的减小而增大．参考文献：［１］毛艳丽，曲余玲，王涿．高炉熔渣处理及显热回收工艺的研究进展［Ｊ］．上海金属，２０１３，３５（３）：４５－５０．（ＭａｏＹａｎｌｉ，ＱｕＹｕｌｉｎｇ，ＷａｎｇＺｈｕｏ．Ｒｅｖｉｅｗｏｆｂｌａｓｔｆｕｒｎａｃｅｍｏｌｔｅｎｓｌａｇｔｒｅａｔｍｅｎｔａｎｄｓｅｎｓｉｂｌｅｈｅａｔｒｅｃｏｖｅｒｙｔｅｃｈｎｏｌｏｇｉｅｓ［Ｊ］．ＳｈａｎｇｈａｉＭｅｔａｌｓ，２０１３，３５（３）：４５－５０．）［２］ＬｉＰ，ＱｉｎＱ，ＹｕＱＢ，ｅｔａｌ．Ｆｅａｓｉｂｉｌｉｔｙｓｔｕｄｙｆｏｒｔｈｅｓｙｓｔｅｍｏｆｃｏａｌｇａｓｉｆｉｃａｔｉｏｎｂｙｍｏｌｔｅｎｂｌａｓｔｆｕｒｎａｃｅｓｌａｇ［Ｊ］．ＡｄｖａｎｃｅｄＭａｔｅｒｉａｌｓＲｅｓｅａｒｃｈ，２０１０，９７／１０１：２３４７－２３５１．［３］杨世亮．流化床内稠密气固两相流动机理的ＣＦＤ－ＤＥＭ耦合研究［Ｄ］．杭州：浙江大学，２０１４．（ＹａｎｇＳｈｉｌｉａｎｇ．ＣＦＤ ＤＥＭｃｏｕｐｌｉｎｇｉｎｖｅｓｔｉｇａｔｉｏｎｏｆｄｅｎｓｅｔｗｏ ｐｈａｓｅｆｌｏｗｍｅｃｈａｎｉｓｍｓｉｎｆｌｕｉｄｉｚｅｄｂｅｄｓ［Ｄ］．Ｈａｎｇｚｈｏｕ：ＺｈｅｊｉａｎｇＵｎｉｖｅｒｓｉｔｙ，２０１４．）［４］ＹａｎＬＢ，ＣａｏＹ，ＺｈｏｕＨ，ｅｔａｌ．Ｉｎｖｅｓｔｉｇａｔｉｏｎｏｎｂｉｏｍａｓｓｓｔｅａｍｇａｓｉｆｉｃａｔｉｏｎｉｎａｄｕａｌｆｌｕｉｄｉｚｅｄｂｅｄｒｅａｃｔｏｒｗｉｔｈｔｈｅｇｒａｎｕｌａｒｋｉｎｅｔｉｃｔｈｅｏｒｙ［Ｊ］．ＢｉｏｒｅｓｏｕｒｃｅＴｅｃｈｎｏｌｏｇｙ，２０１８，２６９：３８４－３９２．［５］ＬｉｕＤＹ，ＣｈｅｎＸＰ，ＺｈｏｕＷ，ｅｔａｌ．ＳｉｍｕｌａｔｉｏｎｏｆｃｈａｒａｎｄｐｒｏｐａｎｅｃｏｍｂｕｓｔｉｏｎｉｎａｆｌｕｉｄｉｚｅｄｂｅｄｂｙｅｘｔｅｎｄｉｎｇＤＥＭ ＣＦＤａｐｐｒｏａｃｈ［Ｊ］．ＰｒｏｃｅｅｄｉｎｇｓｏｆｔｈｅＣｏｍｂｕｓｔｉｏｎＩｎｓｔｉｔｕｔｅ，２０１１，３３（２）：２７０１－２７０８．［６］ＫｕＸＫ，ＬｉＴ，Ｌ ｖ ｓＴ．ＣＦＤ ＤＥＭｓｉｍｕｌａｔｉｏｎｏｆｂｉｏｍａｓｓｇａｓｉｆｉｃａｔｉｏｎｗｉｔｈｓｔｅａｍｉｎａｆｌｕｉｄｉｚｅｄｂｅｄｒｅａｃｔｏｒ［Ｊ］．ＣｈｅｍｉｃａｌＥｎｇｉｎｅｅｒｉｎｇＳｃｉｅｎｃｅ，２０１５，１２２：２７０－２８３．［７］ＬｉｕＭＬ，ＣｈｅｎＭ，ＬｉＴＪ，ｅｔａｌ．ＣＦＤ－ＤＥＭ－ＣＶＤｍｕｌｔｉ ｐｈｙｓｉｃａｌｆｉｅｌｄｃｏｕｐｌｉｎｇｍｏｄｅｌｆｏｒｓｉｍｕｌａｔｉｎｇｐａｒｔｉｃｌｅｃｏａｔｉｎｇｐｒｏｃｅｓｓｉｎｓｐｏｕｔｂｅｄ［Ｊ］．Ｐａｒｔｉｃｕｏｌｏｇｙ，２０１９，４２：６７－７８．［８］ＬｉｕＤＹ，ＢｕＣＳ，ＣｈｅｎＸＰ．ＤｅｖｅｌｏｐｍｅｎｔａｎｄｔｅｓｔｏｆＣＦＤ ＤＥＭｍｏｄｅｌｆｏｒｃｏｍｐｌｅｘｇｅｏｍｅｔｒｙ：ａｃｏｕｐｌｉｎｇａｌｇｏｒｉｔｈｍｆｏｒＦｌｕｅｎｔａｎｄＤＥＭ［Ｊ］．Ｃｏｍｐｕｔｅｒｓ＆ＣｈｅｍｉｃａｌＥｎｇｉｎｅｅｒｉｎｇ，２０１３，５８：２６０－２６８．［９］ＣｒｏｗｅＣＴ，ＳｏｍｍｅｒｆｅｌｄＭ，ＴｓｕｊｉＹ．Ｍｕｌｔｉｐｈａｓｅｆｌｏｗｓｗｉｔｈｄｒｏｐｌｅｔｓａｎｄｐａｒｔｉｃｌｅｓ［Ｍ］．Ｆｌｏｒｉｄａ：ＣＲＣＰｒｅｓｓ，１９９８．［１０］ＧｉｄａｓｐｏｗＤ．Ｍｕｌｔｉｐｈａｓｅｆｌｏｗａｎｄｆｌｕｉｄｉｚａｔｉｏｎ：ｃｏｎｔｉｎｕｕｍａｎｄｋｉｎｅｔｉｃｔｈｅｏｒｙｄｅｓｃｒｉｐｔｉｏｎ［Ｊ］．ＪｏｕｒｎａｌｏｆＮｏｎ ＮｅｗｔｏｎｉａｎＦｌｕｉｄＭｅｃｈａｎｉｃｓ，１９９４，５５（２）：２０７－２０８．［１１］王帅．流化床内稠密气固两相反应流的欧拉 拉格朗日数值模拟研究［Ｄ］．杭州：浙江大学，２０１９．（ＷａｎｇＳｈｕａｉ．Ｅｕｌｅｒｉａｎ Ｌａｇｒａｎｇｉａｎｓｉｍｕｌａｔｉｏｎｏｆｄｅｎｓｅｒｅａｃｔｉｖｅｇａｓ ｓｏｌｉｄｆｌｏｗｓｉｎｆｌｕｉｄｉｚｅｄｂｅｄｓ［Ｄ］．Ｈａｎｇｚｈｏｕ：ＺｈｅｊｉａｎｇＵｎｉｖｅｒｓｉｔｙ，２０１９．）（上接第９１页）［８］ＬａｎｄｆａｈｒｅｒＭ，ＳｃｈｌｕｃｋｎｅｒＣ，ＰｒｉｅｌｅｒＲ，ｅｔａｌ．ＤｅｖｅｌｏｐｍｅｎｔａｎｄａｐｐｌｉｃａｔｉｏｎｏｆａｎｕｍｅｒｉｃａｌｌｙｅｆｆｉｃｉｅｎｔｍｏｄｅｌｄｅｓｃｒｉｂｉｎｇａｒｏｔａｒｙｈｅａｒｔｈｆｕｒｎａｃｅｕｓｉｎｇＣＦＤ［Ｊ］．Ｅｎｅｒｇｙ，２０１９，１８０：７９－８９．［９］赵凯，宫晓然，胡长庆，等．转底炉用蓄热式烧嘴的模拟［Ｊ］．材料与冶金学报，２０１５，１４（２）：１２１－１２５．（ＺｈａｏＫａｉ，ＧｏｎｇＸｉａｏｒａｎ，ＨｕＣｈａｎｇｑｉｎｇ，ｅｔａｌ．Ａｓｉｍｕｌａｔｉｏｎｆｏｒｎｏｚｚｌｅｏｆｒｏｔａｒｙｈｅａｒｔｈｆｕｒｎａｃｅ［Ｊ］．ＪｏｕｒｎａｌｏｆＭａｔｅｒｉａｌｓａｎｄＭｅｔａｌｌｕｒｇｙ，２０１５，１４（２）：１２１－１２５．）［１０］刘颖．转底炉内冶金粉尘含碳球团直接还原过程数学模型研究［Ｄ］．北京：北京科技大学，２０１５．（ＬｉｕＹｉｎｇ．Ｍａｔｈｅｍａｔｉｃａｌｍｏｄｅｌｉｎｖｅｓｔｉｇａｔｉｏｎｏｆｄｉｒｅｃｔｒｅｄｕｃｔｉｏｎｏｆｃａｒｂｏｎ ｃｏｎｔａｉｎｉｎｇｐｅｌｌｅｔｓｍａｄｅｏｆｍｅｔａｌｌｕｒｇｉｃａｌｄｕｓｔｉｎａｒｏｔａｒｙｈｅａｒｔｈｆｕｒｎａｃｅ［Ｄ］．Ｂｅｉｊｉｎｇ：ＵｎｉｖｅｒｓｉｔｙｏｆＳｃｉｅｎｃｅａｎｄＴｅｃｈｎｏｌｏｇｙＢｅｉｊｉｎｇ，２０１５．）［１１］ＬｉｕＹ，ＳｕＦ，ＷｅｎＺ，ｅｔａｌ．ＣＦＤｍｏｄｅｌｉｎｇｏｆｆｌｏｗ，ｔｅｍｐｅｒａｔｕｒｅ，ａｎｄｃｏｎｃｅｎｔｒａｔｉｏｎｆｉｅｌｄｓｉｎａｐｉｌｏｔ ｓｃａｌｅｒｏｔａｒｙｈｅａｒｔｈｆｕｒｎａｃｅ［Ｊ］．ＭｅｔａｌｌｕｒｇｉｃａｌａｎｄＭａｔｅｒｉａｌｓＴｒａｎｓａｃｔｉｏｎｓＢ，２０１４，４５（１）：２５１－２６１．［１２］ＷｕＹＬ，ＪｉａｎｇＺＹ，ＺｈａｎｇＸＸ，ｅｔａｌ．Ｍｏｄｅｌｉｎｇｏｆｔｈｅｒｍｏｃｈｅｍｉｃａｌｂｅｈａｖｉｏｒｉｎａｎｉｎｄｕｓｔｒｉａｌ ｓｃａｌｅｒｏｔａｒｙｈｅａｒｔｈｆｕｒｎａｃｅｆｏｒｍｅｔａｌｌｕｒｇｉｃａｌｄｕｓｔｒｅｃｙｃｌｉｎｇ［Ｊ］．ＭｅｔａｌｌｕｒｇｉｃａｌａｎｄＭａｔｅｒｉａｌｓＴｒａｎｓａｃｔｉｏｎｓＢ，２０１７，４８（５）：２４０３－２４１８．［１３］ＷｕＹＬ，ＪｉａｎｇＺＹ，ＺｈａｎｇＸＸ，ｅｔａｌ．Ｐｒｏｃｅｓｓｏｐｔｉｍｉｚａｔｉｏｎｏｆｍｅｔａｌｌｕｒｇｉｃａｌｄｕｓｔｒｅｃｙｃｌｉｎｇｂｙｄｉｒｅｃｔｒｅｄｕｃｔｉｏｎｉｎｒｏｔａｒｙｈｅａｒｔｈｆｕｒｎａｃｅ［Ｊ］．ＰｏｗｄｅｒＴｅｃｈｎｏｌｏｇｙ，２０１８，３２６：１０１－１１３．［１４］ＤａｓｇｕｐｔａＳ，ＳａｌｅｅｍＳ，ＳｒｉｒａｎｇａｍＰ，ｅｔａｌ．Ａｃｏｍｐｕｔａｔｉｏｎａｌｓｔｕｄｙｏｎｔｈｅｒｅｄｕｃｔｉｏｎｂｅｈａｖｉｏｒｏｆｉｒｏｎｏｒｅ／ｃａｒｂｏｎｃｏｍｐｏｓｉｔｅｐｅｌｌｅｔｓｉｎｂｏｔｈｓｉｎｇｌｅａｎｄｍｕｌｔｉ ｌａｙｅｒｂｅｄｒｏｔａｒｙｈｅａｒｔｈｆｕｒｎａｃｅ［Ｊ］．ＭｅｔａｌｌｕｒｇｉｃａｌａｎｄＭａｔｅｒｉａｌｓＴｒａｎｓａｃｔｉｏｎｓＢ，２０２０，５１（２）：８１８－８２６．［１５］华一新．冶金过程动力学导论［Ｍ］．北京：冶金工业出版社，２００４：１６２－１６５．（ＨｕａＹｉｘｉｎ．Ｉｎｔｒｏｄｕｃｔｉｏｎｔｏｋｉｎｅｔｉｃｓｏｆｍｅｔａｌｌｕｒｇｙｐｒｏｃｅｓｓ［Ｍ］．Ｂｅｉｊｉｎｇ：ＭｅｔａｌｌｕｒｇｉｃａｌＩｎｄｕｓｔｒｙＰｒｅｓｓ，２００４：１６２－１６５．）６９材料与冶金学报 第２０卷。
国内外转底炉的发展趋势及我国发展转底炉技术的建议
HBI水冷后使用。Fastmet煤气热值必须大于2000kcal/m3。炉内辐射传热
的火焰温度1200-1400℃，设备作业率为92%左右，Fastmet生产每t DRI 需消耗天然气2.24GJ（约63m3）、80度电及320kg煤粉，转底炉的设计
一、国内外转底炉技术的发展过程简介
FASTMET和小高炉间的燃料消耗、总能耗比较
项 目 单位 FASTMET 700m3小高炉
耗煤量
耗外供气体燃料量 耗电量 总能耗
GJ/thm
GJ/thm GJ/thm GJ/thm
11.2
4.6 2.2 18.0
22.8
1.4 24.2
一、国内外转底炉技术的发展过程简介
Kakogawa Commercial Plant Material Flow 加古川示范工厂的物料平衡
Waste to be treated （14,000ton/y ） BF Filter Cake BOF Flue Dust EAF Dust Other Waste : 5,000ton/y : 6,000ton/y : 2,000ton/y : 1,000ｔｏｎ/y
一、国内外转底炉技术的发展过程简介
1、转底炉直接还原工艺简介 钢铁厂每年产生大量含锌、铅高的废弃含铁粉尘，高炉不宜使用，环保限制其排 放输出(美国的委托处理费是~250＄/t ,欧洲200欧元/t ，日本是2000日元/t ）， 如何对其经济地回收利用是困扰冶金行业的一个难题。因此，转底炉煤基直接还原 技术应运而生。 冷固结含碳球团炉料从装料区装入转底炉炉内仅1-2层，炉料随着炉底一起转动， 不会受到挤压。先在预热区内被加热到1000℃以上，然后进入1200 ℃ -1400℃的还 原区加热10-20min。在还原区，炉料中的Fe和K、Na、Pb、Zn等氧化物陆续被含碳 球团中的碳自还原，K、Na、Pb、Zn等元素以气体的形式随烟气逸除。还原后的金 属化球团经过冷却区后被排出炉外冷却，部分再氧化金属化率降低一些。煤气燃烧 及反应生成的烟气沿着与炉料转动相反的方向流动，最后流入废气净化处理及余热 回收系统。

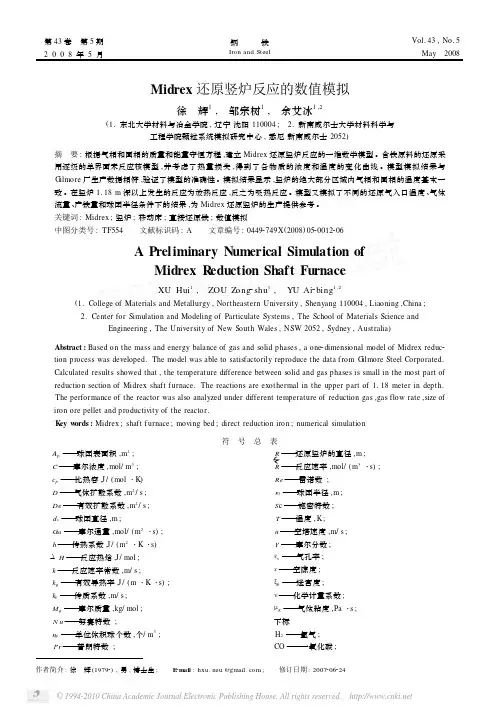

Midrex还原竖炉反应的数值模拟
作者简介 : 徐 辉 (19792) , 男 , 博士生 ; E2mail : hxu. neu @gmail . com ; 修订日期 : 2007206224
© 1994-2010 China Academic Journal Electronic Publishing House. All rights reserved.
cps GMs
(6) 1. 4 模型基本参数的选取
(1) 反应平衡常数的确定[9 ,10 ] 。 (2) 反应速率常数为[11 ] :
kCO = 0. 039exp ( - 2 384/ Ts ) ,
kH2 = 0. 222exp ( - 5066/ Ts ) (3) 气相扩散系数的确定[12 ] :
Abstract : Based o n the mass and energy balance of gas and solid p hases , a one2dimensio nal model of Midrex reduc2 tion p rocess was developed. The model was able to satisfactorily rep roduce t he data f rom Gilmore Steel Co rporated. Calculated result s showed t hat , t he temperat ure difference between solid and gas p hases is small in t he mo st part of reduction section of Midrex shaft f urnace. The reactions are exot hermal in t he upper part of 1. 18 meter in dept h. The performance of t he reactor was also analyzed under different temperat ure of reduction gas ,gas flow rate ,size of iron o re pellet and p roductivity of t he reacto r. Key words : Midrex ; shaft f urnace ; moving bed ; direct reduction iro n ; numerical simulatio n
转底炉直接还原处理赤泥技术研究
３工艺研究
图１试验流程图
３．１ 还原温度试验
先进行还原温度探索试验，固定碳氧比为１．８，石灰石用量为１０％，焙烧时间固定为３０ｍｉｎ，选 择了１２００。Ｃ、１２５０℃、１３００℃、１３３０℃四个温度进行试验。试验考察球团的金属化率以及球团在高
一１６３—
罗第六届尾矿与冶金渣综合利用技术研讨会置衢州市项目招商对接会 温下是否熔化粘结。球团的金属化率见图２。
表６经济技术分析
处理４０万吨赤泥，熔分工艺投资４８０００万元，磨矿磁选工艺投资４２０００万元。从投资回收期看， 磨矿磁选工艺投资回收期（不含建设期）为４．９７年，由于熔分工艺投资较高，其投资回收期（不含 建设期）也较高为６．２９年，但熔分工艺年税后利润相对较高。两种工艺流程处理赤泥都有较好的效益。 ５结论
图３还原剂用■试验结果
从图中可以看出，随着还原剂用量的增加，金属化率先升高后降低，当碳氧比从１．５升高到１．８后， 增幅不明显。在碳氧比为１．５时，金属化率高于８０％。因此，选择碳氧比为１．５时的还原剂用量。 ３．３石灰石用量试验
固定碳氧比为１．５，焙烧温度１３００。Ｃ，焙烧时间３０ｒａｉｎ。考察配人石灰石用量对球团金属化率的 影响。试验结果图４。
川１王洪，王静松，刘江，等．基于直接还原熔分的高铁赤泥综合利用试验研究［Ｊ］．轻金属， ２０１３（１１：１９—２１．
［２］朱强，齐波．国内赤泥综合利用技术发展及现状［Ｊ】．轻金属，２００９（８）：７－１０． 李冬，潘利祥，赵良庆，等．赤泥综合利用的研究进展阴．环境工程，２０１４，３２卷增刊：６１６－６２５． ［３］何伯泉，周国华，薛玉兰．赤泥在环境保护中的应用［Ｊ］．轻金属，２００１，（２）：２４．２６． ［４］董凤芝，刘心中，姚德．粉煤灰和赤泥的综合利用［Ｊ］．矿产综合利用，２００４，（６）：３７－３９． ［５］周文献，谢友均，刘宝举．赤泥对粉煤灰激发作用的试验研究［Ｊ］．混凝土，２００２，（１）：３７－４０．
钒钛磁铁矿转底炉直接还原工程化技术研究
作者简介 : 吴秋廷 ( 1969
) , 男 , 高级工程师 ;
E mail: w qt s j@ sina. com;
收稿日期 : 2010 01 30
第 11 期
吴秋廷 : 钒钛磁铁矿转底炉直接还原工程化技术研究 表1 Table 1 不同设备的钒钛磁铁矿直接还原试验结果
产品品位/ %
Fe
∃ 23 ∃
1
钒钛磁铁矿综合利用工艺流程
新流程试验期间, 先后探索了回转窑、 竖炉、 流
1. 1 不同设备的钒钛磁铁矿直接还原 化床等不同设备的钒钛磁铁矿直接还原工艺 , 详细 工艺参数和产品品位见表 1。 回转窑直接还原研究结果表明, 在 6 h 左右炉料 停留总时间不变的条件下 , 还原温度为 1 050 ∀ 时, 钒钛矿金属化率可达到 80% , 随着 温度的提高, 金 属化率呈增加趋势。 但同时也暴露出许多问题 , 最
[ 1 3]
求 , 实现铁、 钒、 钛资源综合回收利用。但是用于钒 钛磁铁矿直接还原的转底炉工程化设计 , 目前国内 还不多见, 尤其是转底炉的布料技术、 高温出料技术 以及直接还原气氛和燃烧控制等, 并无过多的经验 和案例可资借鉴。为此 , 在实验室研究和工业试验 的基础上 , 攀钢建设年处理钒钛矿 10 万 t 的试验生 产线, 全面验证和完善钒钛矿直接还原 电炉深还 原的主体装备及工艺, 重点是直接还原转底炉, 以加 快钒钛矿直接还原及钒钛资源综合利用的产业化进 程 , 为早日实现产业化生产提供技术支撑。
钒钛磁铁矿主要分布在中国的攀西、 承德和马 鞍山地区 , 其中攀西地区的保有储量达 100 亿 t 以 上, 是中国最大的钒钛磁铁矿矿床。目前钒钛磁铁 矿的利用途径主要是传统的 高炉 转炉! 流程回收 铁和钒, 钛由于进入高炉渣, 目前尚无合理手段回收 利用 , 从而造成了钛资源的浪费。 20 世纪 70、 80 年 代, 国家组织了钒钛磁铁矿钢铁冶炼新流程科技攻 关( 以下简称新流程 ) , 探索采用直接还原技术冶炼 钒钛磁铁矿, 进而实现铁、 钒、 钛资源综合利用的合 理途径, 先后进行了先钒后铁、 先铁后钒等不同工艺 流程和竖炉、 流化床、 回转窑等不同设备形式的试验 研究。当时由于工艺、 设备水平和市场条件的限制 , 研究中遇到了一些无法解决的技术难题和经济不合 理因素, 因而没有实现工业化生产
钒钛磁铁矿转底炉直接还原综合利用前景_洪流
洪 流等 :钒钛磁铁矿转底炉直接还原综合利用前景 2007年第 5期
表 1 攀枝花选矿厂原矿与产品的 主要化学成分分析结果 %
K eyword s Ro tary hearth furnace, D irec t reduc tion, Comprehensive utiliza tion
攀枝花 -西昌地区的钒钛磁铁矿储量巨大 , 达 100亿 t, 其中钛以 T iO 2 计达 8. 7亿 t, 占全国钛资源 的 91%以上 。 但是 , 几十年来攀西钒钛磁铁矿主要 以高炉 -转炉流程回收铁 、钒 , 钛进入高炉渣 , 渣中 含 T iO2 25%, 基本无回收 , 造成钛资源的极大浪费 。 据测算钛矿产品价值占钒钛磁铁矿总值的 85%[ 1] 。 由于我国经济飞速发展 , 对钛资源需求也逐年增加 , 2002年我国进口钛矿不过 5万 t, 2005年猛增近 60 万 t, 占当年需求的 35. 29%。 为缓解这一矛盾 , 应 充分利用攀西地区的钛资源 。 1 攀西钒钛磁铁矿的特点及选矿产品 1. 1 攀西钒钛磁铁矿特点
从转底炉出来的煤气经过焚化炉和热交换器将 转底炉烧嘴助燃空气预热 , 并将高温废气用来干燥 球团 。 生产用水可循环使用 , 生产中产生的粉末回 收利用 。对环境友好 。 3. 3. 2 转底炉技术用于钒钛磁铁矿的可行性
由于转底炉对原料的广泛适应性以及钛铁矿与
铁精矿在冶金原理上的一致性 , 所以对于中国的特 色钛资源 , 采用转底炉工艺技术是制备富钛料的一 个发展方向 。由于该装置可在钛精矿或钛铁矿的熔 点以下直接还原矿中的氧化铁 , 而不与或仅仅与少 量的钛氧化物发生反应 , 没有改变高钛渣的矿相结 构和酸溶性 , 可以提高盐酸法去钙镁的效率 , 大幅度 降低废盐酸的处理量 。转底炉分离钛精矿中的铁 , 预计能够得到含 T iO2 83.00%左右的高钛渣 [ 6] 。
转底炉直接还原工艺技术
转底炉直接还原工艺技术
转底炉直接还原工艺是一种能够快速有效处理钢铁厂固体废弃物的完善工艺。
该项工艺技术具有原燃料适应性广泛、生产流程灵活简单、能耗低、排放少等特点，其推广应用，为我国开拓新的铁源及提取有价金属资源提供了一条有效途径。
中国钢研可提供转底炉直接还原工艺技术整体解决方案、核心技术装备，形成了成套的“低品质含铁资源高效综合利用”的转底炉工艺技术装备，并实现了工业化应用，各项经济技术指标达到了国内外领先水平。
转底炉内球团理化反应和热质传递的数学模型研究
转底炉内球团理化反应和热质传递的数学模型研究曾晖;薛庆国;张毅;佘雪峰;李建云【摘要】描述含碳球团发生的热过程的基本规律和热状态,同时描述含碳球团内部化学反应引发的各种物质的成分变化和气体、固体的热扩散,从而确定球团反应过程各参数间的定量关系.通过建立热量和质量的平衡方程以及反应方程,得到较为精确的球团温度、反应物质随时间的变化趋势.模型验证表明,计算结果与试验数据基本吻合.【期刊名称】《山东冶金》【年(卷),期】2017(039)001【总页数】4页(P32-35)【关键词】转底炉;球团;理化反应;热质传递;数学模型【作者】曾晖;薛庆国;张毅;佘雪峰;李建云【作者单位】山钢股份莱芜分公司技术中心,山东莱芜271104;北京科技大学冶金与生态工程学院,北京100083;山钢股份莱芜分公司技术中心,山东莱芜271104;北京科技大学冶金与生态工程学院,北京100083;山钢股份莱芜分公司技术中心,山东莱芜271104【正文语种】中文【中图分类】TF551含碳球团直接还原的工艺过程是将钢铁粉尘、碳粉及粘接剂按一定比例配合制成的冷固结含碳球团经过预处理之后，放入转底炉中，随着转底炉的转动，球团先后经历装入区预热、加热区升温、还原区进行反应以及卸料区出炉的过程。
整个过程都伴随着传热、传质以及复杂的化学反应。
本研究探讨建立转底炉内球团理化反应和热质传递过程的数学模型，分析球团温度及组分分布和变化，获得转底炉主要操作参数对球团加热和反应过程的影响，以期为加热制度优化提供理论依据。
2.1 控制方程和相关参数确定球团直接还原过程数学模型的基本方程包含能量守恒方程、气相组分质量守恒方程和固相组分质量守恒方程，球团内的气—固化学反应通过各方程中的源项体现在模型中。
1）能量守恒方程：式中：ρm为球团的质量密度，kg/m3；Cpm为球团的定压比热容，J/（kg·K）；T为球团温度，K；τ为时间，s；r为径向坐标，m；keffm为球团有效热导率，W/（m2·℃）；Ri为反应i的反应速率，mol/（m3·s）；ΔHi为反应i的反应热，J/mol。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
ABSTRACT A comprehensive mathematical model was established to develop and deeper understand direct reduction technology for rotary hearth furnaces (RHF). The model consists of the overall thermal and chemical balance model, the calculation model of heat balance at different zones, the waste heat recovery process model, the drying model of green pellets, the checking model of furnace box temperature and waste gas dew point, and the RHF process model. The basic process parameters of RHF were calculated by the model. Calculation results show that the overall energy consumption is effected by gas calorific value, waste gas temperature, and the recycling scheme of waste heat recovery. When the gas calorific value increases by 50 kJ·m−3, the theoretical combustion temperature increases by 22 to 25 ℃, and the gas consumption decreases by 41 to 47 m3·t−1. But when the preheating temperature increases by 100 ℃, the theoretical combustion temperature increases by 35 to 40 ℃, and the gas consumption decreases by 90 to 103 m3·t−1. Furthermore, the model can be applied to calculate technical parameters when the raw materials and fuel conditions are different, and the change laws of these technical parameters under different waste heat recovery processes can also be studied by this model. KEY WORDS metallurgical furnaces; direct reduction process; mathematical models; waste heat recovery
· 1582 ·
北京科技大学学报
第 35 卷
1.3 热化学平衡模型 1.3.1 物质平衡
(1) 铁平衡.
1000×wFe,P +WD ×wFe,D = WO ×wFe,O +WC ×wFe,C. (1)
(2) 碳平衡.
WC × wC,C = 1000 × wC,P + WC,R + WC,B2. (2) (3) 氢平衡.
第 35 卷 第 12 期 2013 年 12 月
北京科技大学学报 Journal of University of Science and Technology Beijing
Vol. 35 No. 12 Dec. 2013
转底炉直接还原工艺综合数学模型
佘雪峰1,2)，王静松1)，韩毅华1)，张欣欣2)，薛庆国1)
(VB1 + VB2) × WH2O + 11.2 × WC · wH,C =
Vg × XHg 2O + XHg 2 .
(3)
(4) 氧平衡.
32 22.4
×
(VB1
+
VB2)
×
XOB2
+
WC
×
wO,C
+
WO×
η×
wFOe2 O3
×
48 160
+wFOeO
×
16 72
=
16
×
Vg×
XCg O + 2 × XCg O2 + XHg 2O .
底炉的高温烟气完全进入余热系统. 根据上述模型条件假设可进一步假设相关计
算数据为：(1) 生球成分；(2) 煤气成分；(3) 空气 成分、空气过剩系数和富氧率；(4) 环境温度 te；(5) 单位金属化球团所需要干燥生球量 mb，kg·t−1；(6) 生球中 C 的去向，参与还原、参与燃烧和残留在金 属化球团中；(7) 干燥后生球入炉温度 ti，℃，生球 水分 mw，%；(8) 金属化球团出炉温度 tDRIO，℃；(9) 金属化球团成分 (质量分数)；(10) 入炉空气预热温 度 ta，℃，入炉煤气温度 tg，℃等.
转底炉直接还原工艺是近二三十年来发展起 来的新工艺，其最初用于处理含铁废料，但很快就
收稿日期：2012-08-18 基金项目：国家自然科学基金资助项目 (51090381); 国家自然科学基金青年科学基金资助项目 (51304015)
第 12 期
佘雪峰等：转底炉直接还原工艺综合数学模型
· 1581 ·
(4)
(5) 氮平衡.
Vg
× XNg 2
=
(VB1
+
VB1) × XNB2
+
22.4 28
× WC × wN2,C.
(5)
(6) 挥发物平衡.
1000 × wMetmp + WD × wMetD =
Wp × wMetP + WPC × wMetPC,
(6)
1000wNClmp + WD × wNClD =
图 1 转底炉处理特殊矿或铁精粉工艺流程图 Fig.1 RHF process flow diagram of utilizing special mineral or iron concentrate powder
1.2 模型条件假设 为简化模型建立和方便计算，就模型相关条件
进行如下假设：首先生球进入转底炉后铁氧化物全 部发生直接还原反应，碳一部分用于直接还原，一 部分被燃烧，剩余部分以残炭形式存在于球团中， 且假定球团铁氧化物颗粒质量传递为准稳态过程； 其次直接还原后的最终产物是金属铁和 CO，且假 定 CO 在转底炉内的二次燃烧率为 100%；再次煤 气在转底炉内完全燃烧，且煤气燃烧和二次风燃烧 后炉内的流场不影响转底炉内球团还原；最后出转
目前关于转底炉数学模型方面的研究，主要集 中在热平衡计算和转底炉炉内流场、温度场和压力 场的模拟 [11−12]. 此类转底炉数学模型延用了传统 热化学平衡模型的计算方法，没有同时综合考虑原 料、燃料、余热利用方式变化以及炉膛温度校核 等 因 素 ， 因 此 计 算 所 得 到 的 结 果 有 一 定 的 局 限 性. 本文建立了转底炉综合数学模型，模型由转底炉整 体热化学平衡模型、转底炉各个区域热平衡计算模 型 、转 底 炉 余 热 回 收 流 程 模 型 、生 球 干 燥 热 平 衡 模 型和炉膛温度校核和排放废气的露点校核模型组成
Comprehensive mathematical model of direct reduction for rotary hearth furnaces
SHE Xue-feng1,2),WANG Jing-song1), HAN Yi-hua1), ZHANG Xin-xin2), XUE Qing-guo1)
Wp × wNClP + WPC × wNClPC.
(7)
式中，wFe,P 为金属化球团中 Fe 的质量分数；wFe,D
为炉尘中 Fe 质量分数；wFe,O 为矿石中 Fe 质量
分数；wFe,C 为煤粉中 Fe 质量分数；WC 为煤耗 量， kg·t−1； WD 为炉尘量， kg·t−1； WO 为矿石 量，kg t−1；wC,C 和 wC,P 分别为煤粉和金属化球 团中碳质量分数；WC,R 为直接还原耗碳，kg·t−1；η
还原处理特殊矿或铁精粉的工艺流程示意图如图 1 所示，其工艺特点如下：
(1) 转底炉设置一个排烟口； (2) 转底炉分五段，每段分别设置煤气烧嘴和 二次风喷嘴，煤气烧嘴和二次风喷嘴所用空气或富 氧空气由转底炉排出的废烟气进行预热； (3) 转底炉排出的废烟气分两路，一路经过热 风炉加热煤气助燃风和二次风，另一路通过煤气换 热器预热煤气. 转底炉直接还原工艺流程的不同是由于处理 原料的不同造成的，但针对转底炉综合数学模型的 计 算 本 质 相 同 ，都 是 关 于 煤 气 消 耗 量 、碳 消 耗 量 、 回收蒸汽能量、炉膛温度校核和废气露点温度校核 以及总能耗的计算.
1) 北京科技大学钢铁冶金新技术国家重点实验室，北京 100083 2) 北京科技大学机械工程学院，北京 100083
通信作者，E-mail: xueqingguo@
摘 要 为发展和深入认识转底炉直接还原工艺技术，建立了转底炉综合数学模型，该模型由转底炉本体热化学平衡、 转底炉区域热平衡计算模型、余热回收模型、生球干燥模型、炉膛温度校核与尾气露点校核模型和转底炉流程模型组成. 采用综合模型计算了该工艺流程的基本工艺参数. 计算结果表明：煤气热值、废气排放温度和余热回收利用方案对整体 能量消耗有不同程度影响，煤气发热值每增加 50 kJ·m−3，理论燃烧温度提高 22∼25 ℃，煤气用量减少 41∼47 m3·t−1； 空气预热温度平均每增加 100 ℃，理论燃烧温度提高 35∼40 ℃，煤气用量减少 90∼103 m3·t−1. 此外，应用此模型还可 以计算任何原料和燃料等条件下的直接还原工艺参数，研究不同余热回收方案条件下的各个工艺参数的变化规律. 关键词 治金炉；直接还原；数学模型；余热回收 分类号 TF556
