风电场动态无功补偿装置性能分析与比较
风电场两种无功补偿装置的分析与比较
－67－科技论坛风电场两种无功补偿装置的分析与比较王春虎1孙洪伟2宋晓君2（1、黑龙江省电力有限公司电力调度通信中心，黑龙江哈尔滨1500902、哈尔滨电力职业技术学院，黑龙江哈尔滨150030）1概述风力发电以其清洁、可再生、技术成熟、风力资源丰富等得天优厚的优势，日益受到人们的重视，并得到许多国家能源政策的支持。
现代风力发电产业以其较为成熟的技术、优越的经济性和巨大的市场吸引力已经成为电网电源中的一项重要组成部分。
然而随着风电场容量越来越大,风电机组并网对系统造成的影响也越来越明显。
国内目前感应式异步电机为风电场的主力机型,此类风电场并入电网运行时需要吸收系统的无功功率，通常需要安装无功补偿设备。
未补偿的风电场可能因风的变化引起输配电系统的电压波动,严重时导致母线电压波动致使风电机组停机的情况,而反复切机将会缩短风机寿命。
可见,对风电场进行合理有效的无功补偿是极其重要的。
目前解决电网电压稳定问题的方法主要有无功补偿和无功的合理分布、带负荷调压变压器调压、无功补偿和调压变压器综合调压、适当增大导线线径和装设并联电抗器等。
对风电并网所引起的电压稳定问题，通常采用无功补偿装置以补偿风电机组无功的需求。
加装固定电容器是一种经济适用的方法。
近年来，随着电力发电技术的发展，随着电力电子技术的飞速发展,将柔性交流输电系统(FACTS )运用到风电场以提高其运行的稳定性已经成为一种必然趋势。
先进的静止无功补偿器(STATCOM )作为FACTS 控制器的重要成员之一,以其体积小、容量大、调节连续、响应速度快、经济性能好等优点也越来越受到人们的关注。
本文将固定电容器和STATCOM 应用于风电场机端无功补偿中,以Matlab /Simulink 为研究平台验证两种补偿装置的实用性和有效性，并比较两者的性能优劣。
2定速风电机组的基本原理2.1风力机模型现在普遍采用的风速模型是4种风速的叠加,其叠加公式为:V=V W +V W G +V W R +V W N （1）其中基本风速为V W ；阵风分量为V W G ；渐变风分量为V W R ；随机分量为V W N 。
(整理)各种补偿装置的比较
4.3.4 各种补偿装置的比较1 动态无功补偿效果和应用SVC/STATCOM可以提供动态无功功率用以保证交流电压以满足并网要求，可以在几个周波内对交流电压的变化做出相应。
SVC/STATCOM 的快速响应特性可以减少系统故障时风电场电压跌落，增强了风电场的故障穿越能力；抑制电网故障清除后的过电压，降低由过电压导致的风电场切机的风险。
在正常运行方式下，恒功率因数控制的DFIG变速风电机组的运行特性与定速风电机组类似，只是无功功率需求量小于后者，所以采用SVC/STATCOM调解方案时，与用于图4-18中所示的定速风电机组风电场的调节效果相仿。
SVC/STATCOM等动态无功补偿设备最大的优点在于，电网故障期间可以提供快速无功支持，提高发电机机端电压，改善风电场暂态电压稳定性。
而基于DFIG变速风电机组的风电场也可以通过充分发挥风电机组自身控制系统的作用，改善风电场的暂态电压特性。
通过风电机组自身控制的作用不能满足系统要求时，采用SVC/STATCOM调节方案将具有更积极的作用。
基于永磁直驱（Permanent Magnet Synchronous,PMG）变速风电机组的风电场与基于DFIG变速风电机组的风电场有近似的运行特性，可采用相同的无功电压调节方案。
不过需要注意：PMG只与电网交换有功功率，基于PMG的风电机组与电网的无功功率交换由电网侧变流器完成，因此PMG发电机转速的变化不会对风电场的暂态电压稳定性造成直接影响；电网短路故障可能导致变流器闭锁，并切除风电机组，为了保证电网故障后的不间断运行，需要动态无功补偿设备的快速无功支持。
2 SVC 与STATCOM 的不同特点1）2） 无功功率特性在图4-13中，以补偿装置向系统输出的无功功率为负（即电感状态）时对应的电流为正，并有max max 0,0C L I I >>。
当系统在SVC 或STATCOM 装设点对无功功率的需求在补偿装置的额定容量之内时，SVC 与STATCOM 在功能上无优劣之分。
对比风力发电领域无功补偿装置的效果
对比风力发电领域无功补偿装置的效果摘要：目前，风电场中无功补偿装置的作用在近些年来风电问题不断暴露的情况下显得越来越重要，在这种情况下只有合理有效的运用先进的无功补偿装置才能够使已经出现的问题得到有效的解决，并对可能出现的问题加以预防。
基于此，本文首先介绍了无功补偿装置的发展情况，主要包括三个方面：电容器固定补偿、静止无功补偿装置SVC、静止无功发生器SVG，之后详细分析了静止无功发生器SVG的结构，最后对链式SVG与传统SVC以及电容固定补偿相比所具有的优势，主要包括三个方面：响应速度非常快、具有较好的低电压特性、具备优越的谐波特性。
希望能够为以后的研究工作提供一些参考。
关键词：风力发电；无功补偿；SVG近些年来，我国的风力发电取得了快速的发展和巨大的进步，但是与此同时一些积累多年的问题也开始暴露出来。
比如风机存在较大的出力波动，从而导致电压随之出现比较明显的波动。
另外，风力发电具有比较强的间歇性和随机性，不能进行有效的控制，从而导致难以进行有效的调度。
而以往在风电场中广泛应用的动态无功补偿装置不能根据相关的要求进行自动调节，在这种情况下一些风电机组无法低穿越，从而导致风电机组脱网，之后系统电压会因此大幅上升，进而引发过电压保护动作跳闸，造成大面积的风电机组停止工作，使故障影响进一步扩大。
1.无功补偿装置的发展情况1.1电容器固定补偿上世纪70年代使用的最为广泛的无功补偿方式就是电容器固定补偿，不过随着电力电子技术的快速发展和应用，再加上电力部门考核要求的不断提高，对于系统的无功的变化电容器固定补偿已经不能满足，与此同时由于系统在运行过程中会出现谐波，而电容器补偿会进一步放大谐波，从而造成非常大的安全隐患，现阶段这种补偿方式已经基本淘汰[1]。
1.2静止无功补偿装置SVC静止无功补偿装置SVC是第二代无功补偿装置，这种装置主要由晶闸管控制，能够使无功调节的响应速度大幅提高，但是其仍然是阻抗型装置的一种，系统参数会对其补偿功能产生很大的影响，并且与电容器固定补偿存在相同的缺陷，就是会进一步发达系统产生的谐波。
风电基地动态无功补偿装置参数实测与分析
风电基地动态无功补偿装置参数实测与分析拜润卿;秦睿;智勇;周喜超;杨勇【摘要】甘肃酒泉10GW级风电基地动态无功补偿装置群涵盖了静止无功发生器(SVG)、晶闸管控制电抗器(TCR)、磁控电抗器(MCR)等多种补偿装置,类型全,数量多,但性能特点缺乏试验验证,不利于无功/电压管理及补偿装置效能的充分发挥.针对此现状,展开动态无功补偿装置性能集中测试.考虑电网接线结构、风电场实际运行情况等因素,参考相关国家标准选择测试项目,制定测试方法.实地测试了装设于不同风场的SVG、TCR及MCR等补偿装置的动态调节范围、有功损耗、动态响应时间和谐波电压水平.根据实测结果对3种动态无功补偿装置在风电场的应用特性进行了对比分析.%Dynamic reactive power compensation devices in Jiuquan wind power farms of 10 GW above in Gansu province include different types, Such as SVG, TCR and MCR. The lack of experimental verification for the performances is not conducive to voltage/var management and fully utilization of the compensation capacity. In order to solve the problem above, the compensation device performance test was conducted. The testing items and procedures were selected based on related national standards with the consideration of different grid structures and wind farm operation modes. The testing contents involved dynamic regulating range, active power loss, dynamic response time and harmonic voltage level. Three types of compensation devices installed in different wind fanns, namely SVG, TCR and MCR, were chosen and tested. The performances were compared and analyzed according to the field test results.【期刊名称】《中国电力》【年(卷),期】2012(045)002【总页数】4页(P54-57)【关键词】风电场;无功补偿;静止无功发生器(SVG);晶闸管控制电抗器(TCR);磁控电抗器(MCR);参数测试【作者】拜润卿;秦睿;智勇;周喜超;杨勇【作者单位】甘肃电力科学研究院,甘肃兰州730050;甘肃电力科学研究院,甘肃兰州730050;甘肃电力科学研究院,甘肃兰州730050;甘肃电力科学研究院,甘肃兰州730050;甘肃电力科学研究院,甘肃兰州730050【正文语种】中文【中图分类】TM6140 引言酒泉风电基地地处电网末端，主要通过双回750kV线路送出，输电距离远，电压等级高，无功电压控制问题较为突出。
浅议风电场升压站35kv侧就地动态无功补偿装置
２ ０ １ ３ 年 第３ ６ 期ｌ 科技创新与应用
浅议风电场升压站 ３ ５ ｋ ｖ 侧就地动态无功补偿装置
刘 志 昌
（ 国华通辽风 电有 限公 司， 内蒙古 通辽 ０ ２ ８ ０ ０ ０ ）
摘 要： 在 电力 紧缺 和 能 源 危 机 日趋 严 重 的 今 天 ， 风 力发 电具 有 重 要 的 战略 地 位 。 风 力发 电的显 著 特 点之 一 是 它 的 波动 性 和 间 接 性， 这 直接 导 致 了风 电场 并 网运行 时 的 电能 质 量 问题 及 系统 稳 定性 问题 。风 电场 一般 都 是 接 入 电 网末 端 的 弱 系统 ， 电 网无 法 提供 大量无功 ， 风机设计 时无功率容量 只考虑补尝到风机并 网点 ， 最经济最理想的解决方案就是在 ３ ５ ｋ ｖ 汇流母线上安装 Ｓ Ｖ Ｃ 。 它 不 紧 能够 将接 入 点 的 电压 稳 定 在要 求 的 范 围之 内 ， 还 可 以最 大 限度 避 免 电网故 障 对 弱 电 系统 不 良冲击 ， 同 时减 少 线路 损 耗提 供供 电效能， 在 实 际应 用 中 ， 传 统 的 并联 电容 器无 功 功 率 补 偿 方 法 已经 不 能 满足 风 电场 电压控 制 的要 求 ， 而 风 电场 动 态无 功补 偿的主要作用是 解决 电压控制 ， 同时兼有提 高电力系统运行稳定性、 增加风 电场的输 出能力和提 高经济效益的作 用等特点 ， 据此
选择动 态无功补偿设备是 解决上述问题的最好 手段。文章对风电场升压站 ３ ５ ｋ ｖ 设计中的三种常用的动态无功补偿装置进行介 绍分析 ， 探讨 Ｓ Ｖ Ｇ、 ＭＣ Ｒ与 Ｔ Ｃ Ｒ在应用 中的特性并对这三种装置进行性能 比较 。
关键词： 风 电场 ； 动 态无 功补 偿 装 置 ； Ｓ ＶＣ

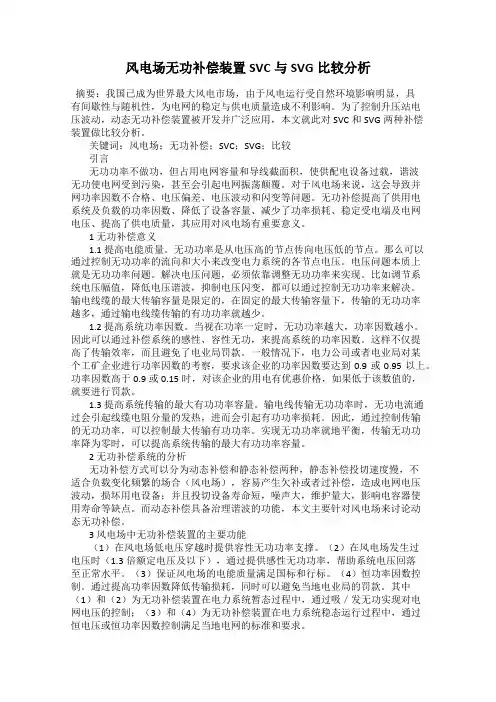

风电场无功补偿装置SVC与SVG比较分析
2无功补偿系统的分析
无功补偿方式可以分为动态补偿和静态补偿两种，静态补偿投切速度慢，不适合负载变化频繁的场合（风电场），容易产生欠补或者过补偿，造成电网电压波动，损坏用电设备；并且投切设备寿命短，噪声大，维护量大，影响电容器使用寿命等缺点。而动态补偿具备治理谐波的功能，本文主要针对风电场来讨论动态无功补偿。
4无功补偿设备
4.1并联电抗器/电容器并联电抗器/电容器是无功和电压调节最基本的方法。将电抗器/电容器连接成若干组，根据风电场出力水平与电网节点电压变化规律确定每组容量，分组投切，实现无功功率的不连续调节，以保持电网关键点电压处于适当范围为控制目标。由于属于比较落后的产品，因此这里不做后续比较。
4.2静止无功补偿器（SVCSTATICVARCOMPENSATOR）SVC由静止电容器与电抗器并联组成，电容器可以发出无功功率，电抗器可吸收无功功率，两者结合起来，再配以适当的调节装置，就能够平滑地改变输出（或吸收）的无功功率。类型有：（1）晶闸管控制电抗器（TCR）（2）晶闸管投切电容器（TSC）（3）晶闸管投切电抗器（TSR）（4）晶闸管控制高阻抗变压器（TCT）（5）磁控电抗器（MCR）（6）抱和电抗器（SR）。其中TCR型可分相控制，具有较好的抑制不对称负荷的能力，应用最为广泛，是SVC主要类型之一。
4.3静止无功发生器（STATICVARGENERATOR，SVG也称STATCOM）SVG是一种更先进的无功补偿装置，使用绝缘栅双极型晶体管（IGBT）兼有金属-氧化物半导体场效应晶体管（MOSFET）的高输入阻抗和电力双极型晶体管（GTR）的低导通压降两方面的优点。SVG分为电压型和电流型两种类型，直流侧分别采用电容和电感作为储能元件，其中电压型桥式电路应用较广泛。SVG具有比SVC更快的响应速度，更宽的运行范围，电压较低时仍可以向电网注入较大的无功电流。SVG是目前发电厂电气系统中应用最为广泛的无功补偿装置。
无功补偿装置的性能指标与评价方法分析
无功补偿装置的性能指标与评价方法分析无功补偿装置是一种用于改善电力系统功率因数的设备，广泛应用于电力系统中。
本文将对无功补偿装置的性能指标及其评价方法进行分析，以便读者对该装置有更深入的了解。
一、无功补偿装置的性能指标无功补偿装置的性能指标通常包括补偿效率、动态响应速度、补偿精度以及对系统谐波的抑制等方面。
1. 补偿效率补偿效率是指无功补偿装置补偿实际无功功率与其消耗的有功功率之比。
补偿效率的高低直接影响到装置的节能效果。
一般来说，补偿效率越高，无功补偿装置的能耗越低，节约的电能越多。
2. 动态响应速度动态响应速度是衡量无功补偿装置响应特性的重要指标。
它反映了装置在接收到系统无功功率变化信号后，调节输出补偿无功功率的能力。
快速的动态响应速度可以使无功补偿装置能够在短时间内对系统的无功功率进行补偿，保证系统的功率因数稳定。
3. 补偿精度补偿精度是指无功补偿装置输出的补偿无功功率与系统需要的补偿无功功率之间的偏差。
较高的补偿精度可以减少系统功率因数的波动，提高系统的稳定性。
因此，补偿装置的补偿精度对电力系统的运行非常关键。
4. 对系统谐波的抑制无功补偿装置应具备对系统谐波的抑制能力。
电力系统中存在的谐波会导致电压波动和设备损耗增加，因此，无功补偿装置需要能够有效地抑制谐波的产生，保证系统的稳定性和可靠性。
二、无功补偿装置的评价方法为了准确评估无功补偿装置的性能，可以采用以下方法进行评价。
1. 实验测试法实验测试法是最直观、最常用的评价方法之一。
通过对已安装的无功补偿装置进行实际测试，测量其在不同工况下的补偿效率、动态响应速度、补偿精度以及对系统谐波的抑制情况。
依据实验测试结果，可以评估装置的性能并进行改进。
2. 模拟仿真法模拟仿真法是通过建立适当的电力系统模型，模拟无功补偿装置的工作过程，通过仿真分析来评价装置的性能。
利用计算机软件对模型进行仿真，可以得到补偿效率、动态响应速度、补偿精度以及对系统谐波的抑制等性能指标。
风电场不同无功补偿方法运行特点及优化措施研究
风电场不同无功补偿方法运行特点及优化措施研究随着能源的需求与日俱增，风电场的发展越来越受到关注。
然而，风电场的无功补偿问题在风能产业中也十分重要。
因为由于风电机转子具有惯性，会导致在变化的风速下，风电站电压的变化。
而在电网中，电压的稳定才能保证正常的供电。
因此需要对风电场进行无功补偿以保证电网的稳定性。
本文将探讨风电场不同无功补偿方法的运行特点及优化措施的相关研究。
一、静态无功补偿方法的运行特点与优化措施静态无功补偿方法主要有电容器补偿与电抗器补偿两种方法。
这两种方法均有其优缺点。
电容器补偿适用于维持母线电压不降低的情况下，提高风力发电站的有功出力及电网采纳能力；电抗器补偿适用于维持母线电压的不升高的情况下，能够提高风力发电站的功率因数，减少无功电流的损耗。
电容器补偿的优化措施是在风电场中根据母线电压及负载容量动态切换并同步控制，以使得电压的波动较小。
电抗器补偿的优化措施是通过在风电机装置之前或者在输电功率线上设置电抗器。
同时在风电站中使用模糊控制或者神经网络控制来对电抗器的调整进行优化。
二、动态无功补偿方法的运行特点与优化措施动态无功补偿方法是通过SVG(静止无功发生器)来实现，可以实现速度较快、响应时间短的无功补偿。
与静态无功补偿方法相比，动态无功补偿方法能够更好地维持电压的稳定，并且适用于工作情况复杂的风电站。
优化措施主要是通过基于神经网络的控制方式，将定子电流和转子角度的变化作为输入变量，电网电压与无功补偿电流的变化作为输出变量。
然后对神经网络中的权值和阈值进行学习和调整，以提高动态无功补偿的效果。
需要注意的是，动态无功补偿器对于转速较低的风电机组效果较好，如果转速过高易导致饱和而无法发挥其正确作用。
综上所述，不同的无功补偿方法都有其适用的环境。
在风力发电的运行与实践中，需要通过灵活应用不同的无功补偿方法，结合不同的优化措施，以提高电网的稳定性及风电站的利用率，达到可持续的发展目标。
应用于风电场的SVC与SVG性能比较
目前 ，应 用 于风 电场 的动态 无 功补 偿装 置 主要 有Ｔ Ｃ Ｒ型 静 止 无 功 补 偿 装 置 （ Ｓ Ｖ Ｃ ） 与 静 止 无 功 发 生器 （ Ｓ Ｖ Ｇ ） 两大类 ，二 者在平 衡 无 功功 率 、稳
定 电压 水平 方面 ，均 有较 好 的效果 ，因而 得 到 了广
泛 的应 用 。
・
功功 率 。
Ｔ Ｃ Ｒ控制器并联 上 Ｆ Ｃ支路后 ，使得其总输 出
的无 功功 率为 Ｔ Ｃ Ｒ与 Ｆ ｃ无 功 功率 抵 消后 的净 无 功
功率 ，因而可以使 Ｓ Ｖ Ｃ装置既可 以发出容性无功，
ｌ ８・
２ ０ １ ４年 ２月
吴玉龙 ，等 ：应用 于风 电场 的 Ｓ Ｖ Ｃ与 Ｓ Ｖ Ｇ性能 比较
也可以吸收容性无 功 。当负载无功功率发 生变化 时 ，由 Ｓ Ｖ Ｃ产生相应 的实时无功功率 加 以平衡 ， 使得两者之和维持 目标值 ，最终使得电网的功率因 数保持在设定值 附近 ，同时使得 电网电压保持在
要求 的范围内。
１ ． ２ Ｓ Ｖ Ｇ 的基本 工作 原理
力的一项重要指标 。Ｓ Ｖ Ｃ装置中的晶闸管控制电抗 器Ｔ Ｃ Ｒ为可 调节部 分 ，只能 吸 收容性 无 功 ，而 Ｓ Ｖ Ｇ可 以 实 现 吸 收 、发 出 容 性 无 功 的双 向可 调 。 因此 ，对于同等容量 的 Ｓ Ｖ Ｇ和 Ｔ Ｃ Ｒ ＋ Ｆ Ｃ型 Ｓ Ｖ Ｃ连 续 运行 范 围 ，Ｓ Ｖ Ｇ可 以实 现 从 感 性 到 容 性 无 功 的
洋 学院 电气Ｔ程及 其 自动 化专业 ， 从事 电能质 量分 析 、
新 能源 并 网技 术 等 Ｔ作 ；
Ｔ Ｃ Ｒ控 制器 实 时采集母 线 的 电压 、电流 及 无功 功率 ，并 与控制 目标 值进 行 比较 ，计 算 出触 发 角大 小 ，通 过 改变 与 电抗 器 串联 的 晶闸管 的导通 角 ，实
风电场动态无功补偿装置性能检测技术
风电场动态无功补偿装置性能检测技术摘要：风力发电的开发利用是新能源发电的重要组成部分。
随着风电普及率的逐渐提高，风电接入对电力系统的影响不容忽视。
风电资源的不确定性和风电机组的运行特性使风电场的输出功率波动，容易导致功率因数不合格、电压偏差、电压波动和闪变，采用无功补偿装置可以有效地改善这些问题。
风电场直驱发电机组的同步电机发出有功、无功的同时也吸收无功，进而影响电网电压的稳定性。
利用加装动态无功补偿装置，能有效调节并网电压。
为验证动态无功补偿装置的性能，本文通过分析装置工作原理，提出了动态无功补偿装置性能检测技术。
关键词：风电场；动态无功补偿装置；性能检测；应用引言随着电力行业技术的不断发展，电网复杂性进一步增加，无功补偿对电力系统安全稳定经济运行有着重要意义。
无功补偿装置是电力系统的重要装置，能用于母线电压控制，有效减少电压波动。
风电场直驱同步发电机在其输出有功功率的过程中同时吸收无功功率，导致并网点出现电压波动，因此对于直驱机组并网运行时需分析电压稳定性。
动态无功补偿装置是通过IGBT模块的开关实现调整，其动作速度较快，相对性能较好。
运用无功补偿装置的相关研究进行探讨，以实现对不同工况补偿容量的确定，提升风电场电压稳定性。
基于此，本文对适用于风电场的动态无功补偿装置性能检测展开概述。
1无功补偿工作原理1.1 SVC（静止无功补偿器）工作原理SVC基本结构见图1。
图1 SVC基本结构图FC由固定电容器和串联电抗器组成，为电网提供固定的容性无功，亦可滤除TCR的谐波。
TSC由反并联可控晶闸管、串联电容器及阻尼电抗器组成，可控晶闸管投切电容器，提供可选容量的容性无功，通常选择在系统电压峰值投入，在电容器电流为零时切除，使投切时的冲击电流达到最小。
TCR由反并联可控晶闸管及串联电抗器组成，可看作是一个可变电纳，改变触发角就可改变电纳值，因系统电压是不变的，改变电纳就能改变基波电流，从而控制与电网交换的无功功率大小1.2 SVG（静止无功同步补偿器）工作原理SVG是将自换相桥式电路通过电抗器并联在电网上，相当于一个无功电流源。
风电场不同无功补偿方法运行特点及优化措施研究
风电场不同无功补偿方法运行特点及优化措施研究随着我国清洁能源的不断发展，风电场在取代传统火力发电厂的同时也面临着众多的挑战。
其中一个重要挑战就是无功补偿问题。
由于由于风电场不同无功补偿方法所带来的运行特点和效果差异很大，因此需要进行深入的研究，以优化风电场的无功补偿方案，提高其发电效率。
一、引言无功补偿是指在电力系统中，通过无功补偿电容器或电抗器的使用，实现电网中电压的提高或减少，在保证电力质量的同时有效地改善电力系统的无功功率因数。
而无功功率因数是评价电力系统稳定性和无功流参考依据的重要参数，尤其对于风电场来说，无功补偿更是一个至关重要的问题。
本文将从风电场无功补偿问题的背景、不同无功补偿方法的特点、运行效果为出发点，分析不同无功补偿方法的优劣，并提出优化措施，为风电场无功补偿提供参考意见。
二、风电场无功补偿问题的背景由于风能发电与传统火力发电不同，其能量来源不稳定，风速和风向的变化导致机组输出功率的波动，并导致风电系统中的无功力量的变化。
而传统火力发电机组和水力发电机组具有较强的无功调节能力，可以通过调节励磁电流和水轮机的引导叶片来实现电网的无功补偿，在保证电力质量的同时保持电网的稳定。
但是，对于风电场来说，由于其并网能力受限，风电组对电网的无功调节能力较弱，很难实现电网的稳定性。
因此，风电场需要通过无功补偿装置来提高电网的稳定性和控制无功功率因数。
同时，由于风电场通常分布广泛、占地面积较大，因此无功补偿的方式和方案也需要考虑适应性和可实施性。
三、风电场无功补偿的常用方法1、静态无功补偿器（SVC）静态无功补偿器（SVC）是一种无功补偿设备，可以通过调节电容和电感器的参数，控制风电场的无功补偿。
SVC能够快速响应电网的无功变化，从而实现电网中的无功补偿。
SVC 无功补偿器具有响应速度快、调节能力强等优点，然而其缺点是造价较高、依赖电网结构、受电网络环境影响较大、容易受到谐波干扰等。
2、静态同步补偿器（STATCOM）静态同步补偿器（STATCOM）是一种直流电源装置，可以通过调节电子转换器中的电子器件，实现对电网的无功补偿。
风电场常用补偿装置调研报告(最终版)
风电场常用无功补偿装置调研报告风力发电的并网运行一方面具有显著的经济效益和社会效益，另一方面也对电网的电能质量和安全稳定运行造成一定的影响，需加装动态无功补偿装置进行治理。
目前应用于风电场的动态无功补偿装置形式主要有TCR 型SVC 、MCR 型SVC 以及SVG ，以下分别介绍三种装置的工作原理，并且通过占地面积、响应速度、谐波含量、损耗、噪声、可靠性、后期维护性等性能指标及国内外运行情况说明、运行业绩、性价比等方面来论述这三种补偿方式的特点。
1 TCR 型动态无功补偿装置TCR+FC 型SVC 工作原理TCR 型SVC 主要由滤波支路及TCR 支路组成，滤波支路滤除谐波电流的同时给系统补偿容性无功功率，滤波支路投入后给系统提供的容性无功功率不能调节。
TCR 主要是发出感性无功功率，通过调节晶闸管的导通角改变输出的感性无功功率，以此调节SVC 补偿的无功功率，调节负荷功率因数及母线电压。
按照公式电抗器）（（滤波器）（负载）系统）T CR Q Q Q Q T C RC L S +-=(=恒定值（或0）,保证系统送至负载的无功功率不变，就可以稳定电压及保证功率因数恒定。
图1 SVC 组成图TC R的工作原理如图2所示，通过控制晶闸管的触发角可将电抗器的电流从零调节到相应的额定值。
由电抗器和晶闸管组成的装置，在控制信号的作用下好像是个可变电感；可变电感和固定电容器组合既可形成容量适当的电容性负荷，也可形成容量适当的电感性负荷，并且具有静补装置的一切优点，其带电容所示。
器组的输出特性如图3图2 TCR装置典型应用线路图3 带电容器的TCR输出特性图4为一简化后的单相TCR原理图，为分析方便，假定电抗器接在一个无穷大电源上，该电源具有恒定幅值和频率的正弦波形电压。
晶闸管以同步方式将电抗器投入和切除，晶闸管阀由两个相反极性并联连接的晶闸管组成。
只有在每个正的或负的半周期中从电压峰值到电压过零的间隔内（电角度为正方向90～180°，负方向270～360°）晶闸管被触发导通，电抗器才可能进行同期投切。
风电场无功补偿装置介绍
一、风电场无功补偿装置介绍风力发电系统的特点决定风电场必须需要加装无功补偿装置，目前常用的无功补偿装置主要有磁控式电抗器MCR、静止无功补偿器SVC、静止同步补偿器STATCOM。
三种补偿装置的基本功能相似，但其在技术原理、性能指标、实施效果上有较大区别。
MCR属于第二代无功补偿装置，其基本原理是调节磁控电抗器的磁通来调节其输出无功电流，仅采用少量的晶闸管器件。
其优点是：由于仅采用少量的晶闸管，其成本相对较低；关键器件为磁控电抗器，可直挂35kV电网。
其缺点是：响应速度较慢（通常为秒级），输出谐波含量较大且波动范围较大，实际损耗较大（一般大于2%）。
MCR产品在国内出现于上世纪90年代，由于其电抗器制造难度较大、损耗大等缺点，在国内没有得到大规模的推广。
SVC也属于第二代无功补偿装置，其基本原理是调节晶闸管的触发角度来调节串联电抗器的输出感性无功电流，其输出的容性无功电流需要通过并联电容器来解决。
其优点是：技术稍先进，因采用晶闸管器件（半控型器件），响应速度较快，能够迅速连续调节系统无功功率，具有较强的动态无功补偿的能力。
其缺点是：需要采用大量的晶闸管元件，成本较高；谐波含量大且波动范围大，因此需要加装不同次的滤波装置，易与系统发生谐振造成电容器爆炸或电抗器烧毁事件，大量应用易造成系统不稳定；占地面积大，施工周期较长。
STATCOM属于国际上最新的第三代无功补偿装置，其基本原理是以电压型逆变器为核心的一个电压、相位和幅值均可调的三相交流电源，可发出感性或容性无功功率。
其优点是：技术先进，因采用IGBT件（全控型器件）响应速度较快，能够迅速连续调节系统无功功率，能够抑制电压波动和闪变；对系统电压跌落不敏感，可在低电压下稳定运行，具有较强定的低电压穿越能力；谐波含量很小，且不与系统发生谐振，不需要加装滤波装置；占地面积小且施工周期短；运行损耗小（1%左右）。
其缺点是：需要采用大量的IGBT元件（其价格高于晶闸管），成本较高。
风电场无功补偿方式比较论文
风电场无功补偿方式的比较【摘要】通过占地面积、响应速度、损耗等性能指标来论述tcr 型、mcr型和svg型这三种动态无功补偿方式的特点。
【关键词】风电场;无功补偿1.风力发电发展现状当前，我国的能源结构以常规能源（煤、石油和天然气）为主，由于常规能源的不可再生性，使得能源的供需矛盾日益突出。
作为可再生能源的风能，“取之不尽、用之不竭”。
发展风力发电，改善传统的能源结构，实现能源多元化，缓解对有限矿物能源的依赖与约束，是我国能源发展战略和调整电力结构的重要措施之一。
根据《风电场接入电网技术规定》，应在风电场加装适当容量的无功补偿装置，无功补偿装置应具有自动电压调节能力。
风电场配置的容性无功补偿容量除能够补偿并网点以下风电场汇集系统及主变压器的感性无功损耗外，还要能够补偿风电场满发时送出线路的全部感性无功损耗；配置的感性无功补偿容量能够补偿风电场送出线路的全部充电无功功率。
2.无功补偿方式动态无功补偿方式有tcr型、mcr型和svg型三种。
2.1 mcr型动态无功补偿装置2.1.1原理三相饱和电抗器的工作绕组并联在电网上，通过改变饱和电抗器的直流控制绕组的励磁电流，借以改变铁心的饱和特性，从而改变工作绕组的感抗，达到改变其所吸收的无功功率的目的。
2.1.2占地面积由于mcr没有像tcr一样采用晶闸管阀组以及空心相控电抗器，而是采用晶闸管控制部分饱和式电抗器，因此，比tcr面积要小。
2.1.3响应速度mcr型svc的响应速度一般在100～300ms之内。
2.1.4损耗可控电抗器在额定负载时，铁芯工作在磁饱和区域，在这种结构下，磁饱和时的边缘效应显著，由于磁阀交替饱和，在磁阀附近铁芯区域存在较大的横向磁场分量，因此增了电抗器铁芯和绕组的附加损耗，通常约为2%～4%。
目前，mcr经过不断的技术革新，损耗也有所下降，但是始终不会低于铁芯式电抗器的额定损耗。
铁心式电抗器的国家标准，按照其容量不同，额定损耗一般为1.2～2%之间。
风力发电机组常用几种无功补偿装置分析
中也是 不 经 济 的 。 多为 两 者 相 结 合 ， 力 现 风 发 电机 所 需 无 功 功 率 主 要 由 自身 提 供 ， 电 网侧 适 当 进 行 少 量 无 功 补 偿 。
２几种现阶段 常用 Ｓ Ｃ Ｖ 无功补 偿装 置
２ １Ｓ Ｃ无功 补偿 装置 ． Ｖ 静止 无功 补偿 器（ｔｔ ａ ｏ ｅ－ Ｓａｉ Ｖ ｒ Ｃ ｍｐｎ ｃ ｓｔｒ Ｓ ）是一 种可 以控制 无功 功率 的补 ａｏ－ ＶＣ ， 偿装 置 。 通常 是 由并 联 电容 器 组（ 或滤 波 器） 和一 个 可调 节 电感 量的 电感元 件组 成 。 Ｓ 与 一 般 的 并联 电容 器 补 偿 装 置的 区 别 ＶＣ 是 能 够 跟 踪 电 网 或 负 荷 的 无 功 波 动 ， 行 进 无功的适 时补 偿 ， 而维持 电压 的稳定 。 从 Ｓ 装 置 主要 用于 对 冲 击 性 负荷 的 就 地补 ＶＣ 偿和 用 于 对 电 力 系 统 的 无 功 补 偿 。 用 于 电 力 系统 ， 用是 ： １在 变压 所 灵 作 （） 活地 补 偿 无功 功 率 ， 提供 调 相 功能 ，２ 按指 （） 定 要 求调 整 系统 电 压 ・ ３ 提高 电 力 系统 的 （） 静 态 稳 定 性 和 暂 态 稳 定 性 ；４ 提高 输 电线 （） 路 的 输 送 功 率 ；５提 供 阻 力矩 以抑 制 电 力 （） 系统 的 功 率 振 荡 ；６ 抑制 电 力 系统 的次 同 （） 步 谐 振 ；７ 吸 收 电力 系统 中突 然 涌 现 的 过 （） 剩 无 功 ， 制 暂态 过 电压 ，８减 少 系统 中的 抑 （） 负序 电流 分 量 ， 连 接 点 的 三 相 电 压 起 平 对 衡 作 用 ；９ 对 直流 输 电 系统 的环 流站 ， 供 （） 提 换 相 无 功 和 实 施 电压 控 制 。
