密封垫片种类及其适用范围
阀门密封垫片种类
阀门密封垫片种类软式密封垫片是最常见的一种阀门密封垫片,它由柔性的材料制成,如橡胶、聚四氟乙烯、丁腈橡胶等。
软式密封垫片具有良好的弹性和变形性,能够在阀门关闭时填充阀座和阀盖之间的缝隙,从而实现良好的密封效果。
软式密封垫片适用于低压和常温下的工作条件,如自来水、污水、空气等介质。
常见的软式密封垫片种类有橡胶垫片、四氟乙烯垫片和丁腈橡胶垫片。
橡胶垫片是一种由橡胶制成的软式密封垫片,具有良好的耐磨性和耐腐蚀性。
它广泛应用于自来水管道、化工管道和食品管道等领域。
橡胶垫片有不同的材料,如丁腈橡胶、氯丁橡胶、丁晴橡胶等,可以根据不同的工作条件选择合适的材料。
四氟乙烯垫片是一种由聚四氟乙烯制成的软式密封垫片,具有良好的耐高温性能和化学稳定性。
它广泛应用于高温、高压和强腐蚀介质的管道系统中,如化工、石油、化肥等行业。
四氟乙烯垫片能够在-200℃~+260℃的温度范围内保持良好的密封性能,是一种理想的密封材料。
丁腈橡胶垫片是一种由丁腈橡胶制成的软式密封垫片,具有良好的耐油性和耐磨性。
它广泛应用于石油、天然气、汽车等领域的管道系统中。
丁腈橡胶垫片能够在-40℃~+120℃的温度范围内保持良好的密封性能,适用于各种油类介质的密封。
除了软式密封垫片外,金属密封垫片也是一种常见的阀门密封垫片。
金属密封垫片由金属制成,具有良好的耐腐蚀性和耐高温性能,适用于高压和高温的工作条件。
金属密封垫片主要有平面金属密封垫片、波纹管金属密封垫片和环形金属密封垫片。
平面金属密封垫片是一种由金属制成的平面结构的密封垫片,通常由不锈钢、铜、铝等金属材料制成。
它具有良好的耐腐蚀性和耐高温性能,适用于高压和高温条件下的密封。
平面金属密封垫片的密封性能主要依赖于压力和表面粗糙度,因此在安装时需要保持良好的密封表面。
平面金属密封垫片广泛应用于化工、石油、航空航天等领域。
波纹管金属密封垫片是一种由波纹状的金属管制成的密封垫片,具有良好的柔性和变形性。
密封垫片种类及其适用范围
【密封件】密封垫片种类及其适用围各类机器设备尤其是各类压力容器、管道和阀门等广泛使用垫片密封结构。
最简单的垫片为平垫片,整个垫片为同一材料组成,作机械设备一般接合面的静密封,如减速箱的密封等。
理想的垫片结构应表层为塑性层,而层为弹性体,塑性表面层保证密封而相互紧贴甚至嵌合,而层允许补偿密封面的少许分离并在密封而上经常保持一定大小的压缩应力。
许多组合垫片的出现都是基于这一思路或稍有改型,但原理是一样的。
例如聚四氟乙烯(PTFE)具有塑性好,有优异的抗化学腐蚀性和较宽的工作温度围(-190~250℃),广泛用于静密封平垫,但由于某种原因回弹性较差以及冷流倾向,限制了单纯的使用,采用组合结构可以克服这一弊端,一方面可以保护垫片免遭流体介质的腐蚀或者避免食品、医药工业产品接触污染,另一方面改善了单纯用PTFE带来的回弹差及冷流问题。
石棉橡胶密封制品我国石棉资源丰富,石棉经机械或化学处理可使其松解,充分松解的石棉纤维,抗拉强度较高表面积较大,吸附性能良好,不能燃烧,耐热性能好,最高安全使用温度为500~550℃,这个温度围基本能满足工业工的需要,而且石棉价廉,其缺点是石棉粉尘对环境污染,对人体有危害,要注意环境保护。
石棉橡胶密封制品可分成以下3类:①垫片类—使用在管道法兰和容器法兰上的板状和片状密封制品;②垫圈类—使用在泵、阀、釜上的模压成型、密封制品;③盘根类—使用在泵、阀、釜上的绳状和绒状密封制品。
石棉橡胶板是用石棉、橡胶、配合剂经辊压而成的管法兰、高压容器法兰及各种接触面所用的密封材料。
耐油石棉橡胶板是以石棉、耐油橡胶和配合剂为主要原料经辊压而成的管法兰、高压容器法兰及各种接触面所用的密封材料。
增强石棉橡胶板是由石棉橡胶板和一层或多层镀锌钢丝网(或不绣钢丝网)组成的。
一般分耐油增强板和高压增强板两。
钢丝网的层数与制品的厚度有关,一般地说凡制品厚度每增加1mm就应增加一层钢丝网、钢丝网应夹在石棉橡胶相应的二等分、三等分处,以增加拉伸强度,使之能耐高温和高压。
八类垫片用途及作用是什么
八类垫片用途及作用是什么垫片是一种常见的密封元件,广泛应用于机械设备、汽车、航空航天、化工等领域。
根据其材料和用途的不同,可以分为多种类型。
本文将以八类垫片的用途及作用为主题,介绍这些垫片的特点和应用领域。
一、橡胶垫片。
橡胶垫片是一种常见的密封垫片,主要用于密封液体、气体和固体。
橡胶垫片具有良好的弹性和耐磨性,能够有效防止泄漏和振动。
在汽车、机械设备和管道系统中广泛应用。
二、金属垫片。
金属垫片是由金属材料制成的密封垫片,具有良好的耐高温、耐腐蚀和耐压性能。
金属垫片主要用于高温、高压和腐蚀性介质的密封,如石油化工、航空航天和核能领域。
三、非金属垫片。
非金属垫片是由非金属材料制成的密封垫片,如塑料、陶瓷、复合材料等。
非金属垫片具有良好的耐腐蚀性能和绝缘性能,适用于化工、电子、医疗等领域。
四、纤维垫片。
纤维垫片是由纤维材料制成的密封垫片,如纸质垫片、亚麻垫片等。
纤维垫片具有良好的弹性和吸水性能,主要用于密封管道、阀门和泵类设备。
五、软板垫片。
软板垫片是由橡胶、塑料、纤维等材料制成的柔软密封垫片。
软板垫片具有良好的弹性和密封性能,主要用于密封管道、阀门、泵类设备和汽车发动机。
六、石墨垫片。
石墨垫片是由石墨材料制成的密封垫片,具有良好的耐高温、耐腐蚀和导热性能。
石墨垫片主要用于高温、高压和腐蚀性介质的密封,如化工、电力和核能领域。
七、波纹管垫片。
波纹管垫片是由金属或非金属材料制成的波纹形密封垫片,具有良好的弹性和吸收振动能力。
波纹管垫片主要用于密封管道、容器和泵类设备。
八、填料垫片。
填料垫片是由填料和柔性材料混合制成的密封垫片,具有良好的填充性能和密封性能。
填料垫片主要用于密封管道、阀门和泵类设备。
总的来说,垫片在工程领域中起着非常重要的作用,不同类型的垫片具有不同的特点和应用范围。
正确选择和使用合适的垫片可以有效提高设备的密封性能,减少泄漏和损坏,延长设备的使用寿命。
因此,在实际工程中,需要根据具体的工作条件和要求,选择合适的垫片材料和结构,以确保设备的安全运行和有效密封。
垫片的种类作用及应用
垫片的种类作用及应用垫片是一种常用的密封元件,它被广泛应用于各个领域,起到了重要的作用。
本文将就垫片的种类、作用以及应用进行介绍。
一、垫片的种类1.法兰垫片:法兰垫片是一种在连接法兰两侧起密封作用的垫片。
根据材料的不同,法兰垫片可以分为金属垫片、非金属垫片和复合材料垫片等。
-金属垫片:由金属材料制成,具有良好的强度和耐高温性能,适用于高温、高压和腐蚀性环境下的密封工作;-非金属垫片:由橡胶、塑料、纸质等材料制成,具有良好的弹性和密封性能,适用于低温、低压和常温环境下的密封工作;-复合材料垫片:由两种或多种不同材料组合而成,既能具备金属垫片的强度和耐温性能,又能具备非金属垫片的弹性和密封性能。
2.机械垫片:机械垫片是一种在机械设备中起到密封作用的垫片。
根据用途的不同,机械垫片可以分为轴封垫片、密封圈垫片和摩擦材料垫片等。
-轴封垫片:安装在轴上,用于防止液体或气体泄露,具有良好的密封效果;-密封圈垫片:安装在管道、阀门等连接处,用于防止液体或气体泄露,具有良好的密封效果;-摩擦材料垫片:具有良好的摩擦性能和耐磨性能,通常用于机械设备的传动系统和制动系统中。
3.专用垫片:专用垫片是一种根据特定需求设计制造的垫片。
根据具体应用的不同,专用垫片可以分为电子垫片、食品级垫片和医用垫片等。
-电子垫片:用于电子设备的隔离、隔音和防尘等方面的工作;-食品级垫片:符合食品卫生标准,用于食品工业中的密封工作;-医用垫片:符合医疗卫生标准,用于医用设备和器械的密封工作。
二、垫片的作用1.密封作用:垫片能够填补连接部位的间隙,起到密封作用,防止液体或气体的泄漏,保证连接部位的工作正常进行。
2.缓冲作用:垫片能够在连接部位承受压力和冲击时,起到缓冲作用,减少连接部位的损坏风险,延长设备使用寿命。
3.隔离作用:垫片能够隔离不同介质间的接触,防止介质之间的相互渗透和污染,保持介质的纯净度和稳定性。
4.抗震作用:垫片能够在设备工作过程中抵御振动和冲击力,保护设备的安全稳定运行。
管道垫片种类和作用
管道垫片种类和作用一、管道密封垫片的作用管道密封垫片是一种常见的密封材料,主要作用是在管道接口处起到密封作用,防止液体、气体泄漏。
其主要作用包括以下三个方面:1. 防止泄漏管道接口处是液体和气体泄漏的主要部位,使用密封垫片可以有效防止其泄漏,确保管道的正常运行。
特别是在高温、高压、腐蚀等恶劣环境下,密封垫片的作用更加重要。
2. 缓解振动密封垫片可以缓解管道因震动产生的噪音和振动,减少管道的摆动和破裂的风险,从而提高管道的使用寿命。
3. 增强连接强度密封垫片还可以增加管道接口的连接强度,防止管道接口因外力而脱离,使管道的连接更加牢固。
二、常见管道密封垫片种类1. 橡胶垫片橡胶垫片是一种常用的管道密封垫片,其主要材质是橡胶。
橡胶具有很好的弹性和耐热性能,能够适应高温、高压和腐蚀性环境的要求。
同时,橡胶垫片还具有良好的密封性能,可用于连接不同介质的管道。
2. 波纹管垫片波纹管垫片也是一种常用的管道密封垫片,其结构类似于波纹管,具有良好的弹性和耐热耐腐蚀能力。
波纹管垫片可以适应大范围的压力变化,具有很好的缓冲振动和隔音效果。
其密封性能好,可用于连接高粘度介质的管道。
3. 金属垫片金属垫片是一种相对较硬的密封材料,其材质通常为不锈钢、铜、铝等金属,在高温、高压和腐蚀性环境下具有非常好的耐用性能,同时其压缩性能和垫片厚度可根据需要进行调整。
金属垫片可以用于连接高温、高压和化学腐蚀性介质的管道。
总之,管道密封垫片的作用在于保证管道接口处的密封性能,防止液体、气体泄漏,并缓解管道振动,增强管道连接强度。
不同材质的垫片适用于不同的管道环境,选用时需要根据实际需求进行选择。

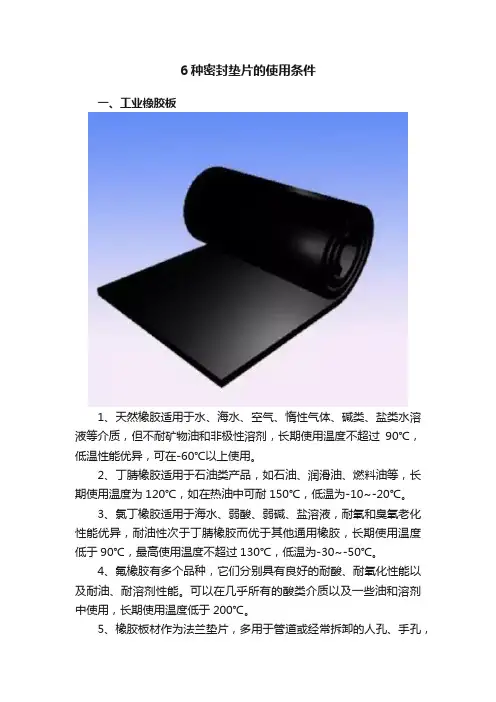

6种密封垫片的使用条件
6种密封垫片的使用条件一、工业橡胶板1、天然橡胶适用于水、海水、空气、惰性气体、碱类、盐类水溶液等介质,但不耐矿物油和非极性溶剂,长期使用温度不超过90℃,低温性能优异,可在-60℃以上使用。
2、丁腈橡胶适用于石油类产品,如石油、润滑油、燃料油等,长期使用温度为120℃,如在热油中可耐150℃,低温为-10~-20℃。
3、氯丁橡胶适用于海水、弱酸、弱碱、盐溶液,耐氧和臭氧老化性能优异,耐油性次于丁腈橡胶而优于其他通用橡胶,长期使用温度低于90℃,最高使用温度不超过130℃,低温为-30~-50℃。
4、氟橡胶有多个品种,它们分别具有良好的耐酸、耐氧化性能以及耐油、耐溶剂性能。
可以在几乎所有的酸类介质以及一些油和溶剂中使用,长期使用温度低于200℃。
5、橡胶板材作为法兰垫片,多用于管道或经常拆卸的人孔、手孔,压力不超过1.568MPa。
因在各类垫片中,橡胶垫片最软,贴合性能好,在较小的预紧力下就能发挥密封效果。
正因如此,在承受内压时,因垫片偏厚或硬度偏低而容易被挤出。
6、橡胶板材在苯、酮、醚等有机溶剂中使用,易出现溶胀、增重、变软、发粘现象,导致密封失效。
一般溶胀度超过30%就不能使用。
7、在低压(尤其是0.6MPa以下)、真空情况下,采用橡胶垫较为适宜。
橡胶材料致密性好,透气率低。
例如氟橡胶,最适宜作真空容器的密封垫片,真空度最高可达1.3×10-7Pa。
橡胶垫在10-1~10-7Pa真空度范围使用时,需经烘焙和抽气处理。
二、聚四氟乙烯聚四氟乙烯在受压及高温下易冷流及蠕变,故一般用于低压、中温、强腐蚀以及不允许污染的介质,如强酸、强碱、卤素、药品等。
安全使用温度在150℃,压力1.0MPa以下。
填充聚四氟乙烯虽然强度高些,但使用温度也不超过200℃,且耐腐蚀能力下降。
聚四氟乙烯包垫最高使用压力一般不超过2.0MPa。
由于温度升高,材料发生蠕变,致使密封压力明显下降。
即使不升温,随着时间的延长,密封面的压紧应力也会下降,产生“应力松弛现象。
密封垫片结构形式
密封垫片结构形式密封垫片是一种用于填充和密封两个或多个连接部分间的空隙,以防止液体、气体或粉尘的泄漏或渗透的密封结构件。
密封垫片的结构形式有多种,下面将介绍其中几种常见的结构形式。
1.平面密封垫片:平面密封垫片是一种最简单的密封结构形式,其截面形状为矩形或圆形等平面形状。
它通过填充在连接部分间的空隙中起到填补和密封作用,通常用于低压和中等压力环境下的密封。
2.螺纹密封垫片:螺纹密封垫片是一种专门用于管道和接头的密封结构形式。
它的截面形状为扁平圆形,内部具有与管道或接头的螺纹相匹配的结构,可配合螺纹连接形式实现密封。
3.O形密封垫片:O形密封垫片是一种截面形状呈圆环状的密封结构件。
它广泛应用于液压系统和动力机械等领域,能够在高压和高温环境下实现可靠的密封效果。
O形密封垫片的结构形式简单,安装方便,密封性能可靠。
4.Y形密封垫片:Y形密封垫片是一种类似于O形密封垫片的密封结构形式。
它的截面形状为Y形,与O形密封垫片相比,Y形密封垫片具有更好的密封效果和抗压能力,适用于高压和高温环境。
5.V形密封垫片:V形密封垫片是一种截面呈"V"形状的密封结构件。
它结构紧凑、安装方便,能够在高温和高压环境下实现较好的密封效果,广泛应用于化工、石油、冶金等工业领域。
6.螺旋缠绕密封垫片:螺旋缠绕密封垫片是一种由金属带和非金属带交替缠绕形成的密封结构件。
它的结构紧凑、弹性好,可适应高温、高压和腐蚀性介质等复杂工况。
除了以上几种常见的密封垫片结构形式,还有一些特殊用途的密封垫片,如波形密封垫片、石棉橡胶密封垫片等。
这些密封垫片在特定的工况下能够提供更好的密封效果,满足不同行业和领域的需求。
总之,密封垫片的结构形式多种多样,根据不同的应用环境和要求选择适合的密封垫片结构形式至关重要,只有选择合适的密封垫片才能保证连接部分的可靠密封,防止泄漏和渗透的发生。
密封垫片种类及其适用范围
【密封件】密封垫片种类及其适用范围各类机器设备尤其是各类压力容器、管道和阀门等广泛使用垫片密封结构。
最简单的垫片为平垫片,整个垫片为同一材料组成,作机械设备一般接合面的静密封,如减速箱的密封等。
理想的垫片结构应表层为塑性层,而内层为弹性体,塑性表面层保证密封而相互紧贴甚至嵌合,而内层允许补偿密封面的少许分离并在密封而上经常保持一定大小的压缩应力。
许多组合垫片的出现都是基于这一思路或稍有改型,但原理是一样的。
例如聚四氟乙烯(PTFE)具有塑性好,有优异的抗化学腐蚀性和较宽的工作温度范围(-190~250℃),广泛用于静密封平垫,但由于某种原因回弹性较差以及冷流倾向,限制了单纯的使用,采用组合结构可以克服这一弊端,一方面可以保护垫片免遭流体介质的腐蚀或者避免食品、医药工业产品接触污染,另一方面改善了单纯用PTFE带来的回弹差及冷流问题。
石棉橡胶密封制品我国石棉资源丰富,石棉经机械或化学处理可使其松解,充分松解的石棉纤维,抗拉强度较高表面积较大,吸附性能良好,不能燃烧,耐热性能好,最高安全使用温度为500~550℃,这个温度范围基本能满足工业工的需要,而且石棉价廉,其缺点是石棉粉尘对环境污染,对人体有危害,要注意环境保护。
石棉橡胶密封制品可分成以下3类:①垫片类—使用在管道法兰和容器法兰上的板状和片状密封制品;②垫圈类—使用在泵、阀、釜上的模压成型、密封制品;③盘根类—使用在泵、阀、釜上的绳状和绒状密封制品。
石棉橡胶板是用石棉、橡胶、配合剂经辊压而成的管法兰、高压容器法兰及各种接触面所用的密封材料。
耐油石棉橡胶板是以石棉、耐油橡胶和配合剂为主要原料经辊压而成的管法兰、高压容器法兰及各种接触面所用的密封材料。
增强石棉橡胶板是由石棉橡胶板和一层或多层镀锌钢丝网(或不绣钢丝网)组成的。
一般分耐油增强板和高压增强板两。
钢丝网的层数与制品的厚度有关,一般地说凡制品厚度每增加1mm就应增加一层钢丝网、钢丝网应夹在石棉橡胶相应的二等分、三等分处,以增加拉伸强度,使之能耐高温和高压。
垫片的种类、作用及应用
常用垫片的种类、作用及应用范围垫片的种类多种多样,垫片是以金属、半金属和非金属板状材质,经过割,冲压或裁剪等工艺制成,用于管道之间的密封连接,机器设备的机件与机件之间的密封连接。
按材质可分为非金属、半金属和金属垫片三大类。
(1)非金属垫片。
非金属垫片质地柔软、耐腐蚀、价格便宜,但耐温和耐压性能差。
多用于常温和中温的中、低压容器或管道的法兰密封。
非金属垫片包括橡胶垫、石棉垫、石棉橡胶垫、柔性石墨垫和聚四氟乙烯垫等。
①橡胶板。
制作橡胶板垫片的主要材料有天然橡胶,丁腈橡胶、氯丁橡胶等,另外,氟橡胶等特种橡胶也开始应用。
橡胶因具有组织致密,质地柔软,回弹性好,容易剪成各种形状,且便宜、易购等特点而被广泛适用于容器和管道的密封中,但它不耐高压,容易在矿物油中溶解和膨胀且不耐腐蚀,在高温下容易老化,失去弹性。
②石棉。
石棉材料有湿石棉和蓝石棉两种。
湿石棉耐热、耐碱性好,抗压强度高,耐酸性能较差,大多数石棉橡胶板由他制造;蓝石棉不仅耐热性能好,而且酸性性能也很好,故多被用于制造耐酸石棉橡胶板。
石棉板正常使用温度在550度以下。
直径较大的低压容器可以使用石棉带或石棉绳。
在使用石棉绳时,通常浸渍水玻璃。
酸,碱溶剂等介质也可以使用此类垫片。
③石棉橡胶板。
石棉橡胶板是由石棉、橡胶和填料竟压制而成的。
一般石棉纤维占60%-85%.。
根据其配工艺、性能及用途不同,主要有高压石棉橡胶板、中、低压石棉橡胶板和耐油石棉橡胶板。
石棉橡胶板有适宜的强度、弹性、柔软性等性能,用它制作垫片,既方便又便宜,因此在化工企业中得到迅速的推广和使用。
④柔性石墨。
柔性石墨是一种新颖的密封材料,良好的回弹性、柔软性、耐温性,在化工企业得到迅速的推广和应用。
⑤聚四氟乙烯(简称PTFE)。
聚四氟乙烯以其耐化学性、耐热性、耐寒性、耐油性优越于现在任何塑料而有“塑料之王”之称,它不易老化,不燃烧,吸水性近乎为零。
其组织致密,分子结构无极性,用作垫片,接触面可以做到平整光滑,对金属法兰不黏着。
各类常用密封垫片性能对比
各类常用密封垫片性能对比(1) 橡胶平垫圈:变形轻易,压紧时不费劲,但耐压、耐温才能都较差,只用于压力低、温度不高的处所。
人造橡胶有必定耐酸碱性能,利用温度不宜超出60℃;氯丁橡胶也能耐某些酸碱,利用温度80℃;丁腈橡胶耐油,可用至80℃;氟橡胶耐腐化性能很好,耐温性能也比个别橡胶强,可在150℃介质中利用。
(2) 橡胶O形垫圈:断面外形是正圆,有必定的自紧作用,密封成果比平垫圈好,压紧力更小。
(3) 塑料平垫圈:塑料的最大特点是耐腐化性好,多数塑料耐温性能不好。
聚四氟乙烯为塑料之冠,岂但耐腐化性能优良,而且耐温范畴比拟广阔,可在-180℃~+200℃之内长期利用。
(4) 聚四氟乙烯包垫圈:为了充分发扬聚四氟乙烯的长处,同时补偿它弹性较差的毛病,做成聚四氟乙烯包裹橡胶或石棉橡胶的垫圈。
这样,既同聚四氟乙烯平垫圈一样耐腐化,又有良好的弹性,加强密封成果,减小压紧力。
(5) 石棉橡胶垫圈:由石棉橡胶板剪成。
它的组分是60~80%的石棉和10~20%的橡胶,以及填充剂、硫化剂等。
它有很好的耐热性、耐冷性、化学巩固性,而且货源丰厚,价格廉价。
利用时,压紧不必很大。
因为它能粘附金属,所以最好表面涂一层石墨粉,免得拆卸时吃力。
石棉橡胶板有四种色彩:灰色,用于低压(牌号XB-200,耐压≤16公斤/平方厘米,耐温200℃) ;白色,用于中压(牌号XB-350,耐压可达40公斤/平方厘米,耐温350℃) ;紫白色,用于低压(牌号XB-450,耐压100公斤/平方厘米耐温450℃) ;绿色,用于油类,耐压性能也很好。
(6) 金属平热圈:铅,耐温100℃;铝430℃;铜315℃;低碳钢550℃;银650℃;镍810℃;蒙乃尔(镍铜) 合金810℃,不锈钢870℃。
其中铅耐压才能较差,铝可耐64公斤/平方厘米,其他材料可耐低压。
(7) 金属异性垫圈:透镜垫圈:有自紧作用,利用于低压阀门。
椭圆形垫圈:也属于低压自紧垫圈。
密封垫材料
密封垫材料密封垫是一种常用于机械设备密封的材料,它能够在高温、高压和腐蚀等恶劣环境下起到密封作用,保证机械设备的正常运转。
常见的密封垫材料有非金属垫片、金属垫片和复合垫片等。
非金属垫片是一种常见的密封材料,常见的有橡胶垫片、塑料垫片和纸板垫片等。
橡胶垫片具有良好的弹性和耐磨性,可适应不同形状的密封面,广泛应用于机械设备的密封。
塑料垫片具有良好的耐腐蚀性和绝缘性能,适用于化工设备等特殊环境下的密封。
纸板垫片具有良好的密封性能和可塑性,广泛应用于密封胶、胶垫和包装等领域。
金属垫片是一种常用的高温和高压环境下的密封材料,常见的有铜垫片、铝垫片和不锈钢垫片等。
铜垫片具有良好的导热性和可塑性,适用于高温环境下的密封。
铝垫片具有良好的导电性和耐腐蚀性,适用于电子设备和汽车等领域。
不锈钢垫片具有良好的抗腐蚀和耐高温性能,广泛应用于石油、化工和核电等行业。
复合垫片是一种将不同材料复合而成的密封材料,常见的有石墨复合垫片和陶瓷复合垫片等。
石墨复合垫片由石墨片和金属薄板复合而成,具有良好的密封性能和耐高温性能,适用于高温高压的密封。
陶瓷复合垫片由陶瓷片和金属薄板复合而成,具有良好的耐腐蚀性和耐高温性能,适用于腐蚀性介质的密封。
不同的密封垫材料适用于不同的工作环境和密封要求。
在选择密封垫材料时,需要根据工作环境的温度、压力、介质性质和要求的密封性能等因素来进行选择,确保密封效果和设备的正常运转。
在使用密封垫材料时,还需要注意垫片的安装和保养。
安装时应保证垫片与密封面的接触紧密,避免垫片变形或损坏。
保养时应定期检查垫片的磨损情况,及时更换磨损严重的垫片,以保证密封效果的稳定。
综上所述,密封垫材料是机械设备密封的重要组成部分,不同的密封垫材料适用于不同的工作环境和密封要求。
正确选择和使用密封垫材料,可以有效保护机械设备的正常运转,延长设备的使用寿命。
常用密封垫片种类与其使用范围
常用密封垫片种类及其使用范围适用范围形种类材料压力∕式温度∕℃介质MPa纸垫片软钢纸板<0.4 <120 颜料油、润滑油、水等非金橡胶垫天然橡胶 1.3 ×10ˉ-60 ~水、海水、空气、惰性气属片10~0.6 100体,密盐类水溶液,稀盐酸等封普通橡胶板-40 ~60 空气、水制动液等垫夹布橡胶︽0.6 -30 ~60 海水、淡水、空气、润滑夹布橡胶垫片油、和颜料油等皮垫片牛皮或浸油蜡,合成橡胶或合成树脂-60 ~水、油、空气等100软聚氯软聚氯乙烯板《1.6 <60 酸碱稀溶液及氨,具有氧乙烯垫化性的蒸汽及气体片聚四氟聚四氟乙烯板《3.0 -180 ~浓酸、碱、溶剂、油类乙烯垫250片橡胶石高压橡胶石棉板《6.0 《450空气、压缩空气、蒸汽、棉垫片中压橡胶石棉板《4.0 《350氨、水、海水、冷凝水、低压橡胶石棉板《1.5 《200 液态氨、《98%硫酸,《35%盐酸、盐类、硝铵液、硫氨液、加氨液、烧碱、氟利昂、氢氰酸、卡普龙生产介质、聚苯乙烯生产介质耐油橡胶石棉板《4.0 《400 油品(汽、柴、煤、重油等),油气,溶剂(包括丙烷、丙酮、苯、酚、糠醛、异丙醇)浓度小于30%的尿素,氨气、硫化催化剂、润滑油、碱类聚四氟聚四氟乙烯薄膜包橡胶石棉板或橡胶《3.0 -180 ~浓酸、碱、溶剂、油类乙烯包板250垫片夹金属铜(钢或不锈钢)丝和石棉交织而成内燃机用丝(网)石棉垫缠绕垫金属带:紫铜,铝,08(15)钢,2Cr13,《6.4 ︽600 蒸汽、氢气、压缩空气、片0Cr13,1Cr13,1Cr18Ni9Ti天然气、油品、溶剂、重非金属带:石棉,聚四氟乙烯,陶瓷油、丙烯、烧碱、酸、碱、纤维等液化气、水金属包金属:紫铜,软钢,铝,不锈钢,《6.4 ︽600 蒸汽、氢气、压缩空气、平垫片天然气、油品、溶剂、重波形金合金钢油、丙烯、烧碱、酸、碱、属垫片非金属:石棉板,橡胶石棉板,聚四氟液化气、水乙烯板,陶瓷纤维金属平紫铜,铝,铅,软钢,不锈钢,合金 1.33×10ˉ︽600 蒸汽、氢气、压缩空气、垫片钢16~20天然气、油品、溶剂、重油、丙烯、烧碱、酸、碱、液化气、水金属齿08(10)钢,铝,合金钢,1Cr13(0Cr13)》4.0 ︽600 蒸汽、氢气、压缩空气、形垫片天然气、油品、溶剂、重油、丙烯、烧碱、酸、碱、液化气、水金属八10 钢,1Cr13,合金钢,不锈钢等》6.4 ︽600 蒸汽、氢气、压缩空气、角垫天然气、油品、溶剂、重金属透油、丙烯、烧碱、酸、碱、镜垫液化气、水金属椭圆垫金属空铜,铝低碳钢,不锈钢,合金钢真空~高低温~高蒸汽、氢气、压缩空气、心O形圈压温天然气、油品、溶剂、重油、丙烯、烧碱、酸、碱、液化气、水金属丝铜丝,无氧铜丝,高纯铝丝,金丝,1.33 ×10ˉ-196 ~蒸汽、氢气、压缩空气、垫银丝45016 天然气、油品、溶剂、重油、丙烯、烧碱、酸、碱、液化气、水。
垫片材质分类及使用
垫片垫片是用纸、橡皮片或铜片制成,放在两平面之间以加强密封的材料,为防止流体泄漏设置在静密封面之间的密封元件。
选择垫片的材料主要取决于下列三种因素: 温度压力介质一. 金属垫片材料1. 碳钢: 推荐最大工作温度不超过538℃,特别当介质具有氧化性时。
优质薄碳钢板也不适合应用于制造无机酸、中性或酸性盐溶液的设备,如果碳钢受到在的应力,用于热水工况条件下的设备事故率非常高。
碳钢垫片通常用于高浓度的酸和许多碱溶液。
布氏硬度约120。
2. 304不锈钢 18-8(铬18-20%、镍8-10%),推荐最大工作温度不超过760℃。
在温度 -196~538℃区间内,易发生应力腐蚀和晶界腐蚀。
布氏硬度160。
3. 304L 不锈钢含碳量不超过0。
03%。
推荐最大工作温度不超过760℃。
耐腐蚀性能类似304不锈钢。
低的含碳量减少了碳从晶格的析出,耐晶界腐蚀性能高于304不锈钢。
布氏硬度约140。
4. 316不锈钢 18-12(铬18%、镍12%),在304不锈钢中增加约2%钼,当温度提高其强度和耐腐蚀性能提高。
当温度提高时比其它普通不锈钢具有更高抗蠕变性能。
推荐最大工作温度不超过760℃。
布氏硬度约160。
5. 316L不锈钢推荐最大连续工作温度不超过760℃~815℃。
碳含量不超过相对于316不锈钢具有更优秀的耐应力和晶界腐蚀。
布氏硬度约140。
6. 20合金 45%铁、24%镍、20%铬和少量钼和铜。
推荐最大工作温度不超过760℃~815℃。
特别适用于制造耐硫酸腐蚀的设备,布氏硬度约160。
7.铝铝(含量不低于99%)。
铝具有优秀耐腐蚀性能和加工性能,适用于制造双夹垫片。
布氏硬度约35。
推荐最大连续工作温度不超过426℃。
8.紫铜紫铜的成分接近于纯铜,其含有微量的银以增加其连续工作温度。
推荐最大连续工作温度不超过260℃。
布氏硬度约80。
9.黄铜(铜66%、锌34%),在大多数工况条件下,具有良好耐腐蚀性能,但不适应醋酸、氨、盐和乙炔。
密封垫片
流体划分 水性流体及 空气、氮气
油性流体
代表性流体 水、海水、温水、热水、水蒸气、加热蒸汽、空气、氮气等
主要是在石油工业中所使用的一般性油、油气及碳氢化合物等。原油、 挥发油、石脑油、煤油、轻油、重油、LPG、乙醇、糠醛、乙二醇、 乙烯、丙烯、B-B 馏分、丁二烯、氨水、酚醛、丙烯腈等
腐蚀性流体 气体系流体
锯齿形密封垫片
环形金属密封垫片
符号说明 ◎:使用频率高的产品 ○:正在使用的产品 △:虽然使用频率较低,但是根据条件,可以使用 -:不可以使用
注 (1) 使用缠绕密封垫片密封气体时,法兰、密封垫片座的表面粗糙程度设定为 12.5S。
101
( 乙 )选用时的注意事项 ① 流体、温度、压力 应根据要密封的流体,选用具备耐腐蚀性的密封垫片材质。根据密封垫片不同,即使 具备耐腐蚀性,也会因流体的性质不同,而有不同的可使用温度、压力范围。因此,应 依照图1.1.1~图1.1.5确认在各流体中的使用范围。这是因为不仅要考虑对流体的耐腐 蚀性,还要综合考虑浸透性、毒性、引火性、爆炸性等来决定使用范围。 另外,在选用时,需要特别加以注意的流体如下。 氧气、助燃性气体 :应避免使用用可燃性材料制作的密封垫片。以 PTFE 为填料 的缠绕密封垫片、PTFE 系列密封垫片、铜制夹包密封垫片、金属平形密封垫片经常被 使用。 聚合性单体 :对于苯乙烯单体、氯乙烯单体等聚合性单体,有时不可以使用压缩 板、PTFE 系列密封垫片。应选用附内外环缠绕密封垫片、金属密封垫片、单体用特殊 氟树脂夹包密封垫片。 含残渣流体 :软质密封垫片会因侵蚀而破损、泄漏,应选用附内外环缠绕密封垫 片或金属密封垫片。 传热油 :压缩板会因为橡胶胶粘剂变质而发生泄漏。此外,由于浸透性强,石墨 填料的缠绕密封垫片在长时间使用后也会发生泄漏。因此膨胀石墨板密封垫片及以膨 胀石墨为填料的缠绕密封垫片比较适宜。 放射性流体 :PTFE 不耐辐射,不能使用。石棉压缩板有 1 × 106Rad、以石墨为 填料缠绕密封垫片有 1 × 107Rad、膨胀石墨有 1 × 108Rad 的耐辐射性,应在确认辐射 量后选用。
常用密封垫片种类与其使用范围
常用密封垫片种类及其使用范围适用范围形种类材料压力∕式温度∕℃介质MPa纸垫片软钢纸板<0.4 <120 颜料油、润滑油、水等非金橡胶垫天然橡胶 1.3 ×10ˉ-60 ~水、海水、空气、惰性气属片10~0.6 100体,密盐类水溶液,稀盐酸等封普通橡胶板-40 ~60 空气、水制动液等垫夹布橡胶︽0.6 -30 ~60 海水、淡水、空气、润滑夹布橡胶垫片油、和颜料油等皮垫片牛皮或浸油蜡,合成橡胶或合成树脂-60 ~水、油、空气等100软聚氯软聚氯乙烯板《1.6 <60 酸碱稀溶液及氨,具有氧乙烯垫化性的蒸汽及气体片聚四氟聚四氟乙烯板《3.0 -180 ~浓酸、碱、溶剂、油类乙烯垫250片橡胶石高压橡胶石棉板《6.0 《450空气、压缩空气、蒸汽、棉垫片中压橡胶石棉板《4.0 《350氨、水、海水、冷凝水、低压橡胶石棉板《1.5 《200 液态氨、《98%硫酸,《35%盐酸、盐类、硝铵液、硫氨液、加氨液、烧碱、氟利昂、氢氰酸、卡普龙生产介质、聚苯乙烯生产介质耐油橡胶石棉板《4.0 《400 油品(汽、柴、煤、重油等),油气,溶剂(包括丙烷、丙酮、苯、酚、糠醛、异丙醇)浓度小于30%的尿素,氨气、硫化催化剂、润滑油、碱类聚四氟聚四氟乙烯薄膜包橡胶石棉板或橡胶《3.0 -180 ~浓酸、碱、溶剂、油类乙烯包板250垫片夹金属铜(钢或不锈钢)丝和石棉交织而成内燃机用丝(网)石棉垫缠绕垫金属带:紫铜,铝,08(15)钢,2Cr13,《6.4 ︽600 蒸汽、氢气、压缩空气、片0Cr13,1Cr13,1Cr18Ni9Ti天然气、油品、溶剂、重非金属带:石棉,聚四氟乙烯,陶瓷油、丙烯、烧碱、酸、碱、纤维等液化气、水金属包金属:紫铜,软钢,铝,不锈钢,《6.4 ︽600 蒸汽、氢气、压缩空气、平垫片天然气、油品、溶剂、重波形金合金钢油、丙烯、烧碱、酸、碱、属垫片非金属:石棉板,橡胶石棉板,聚四氟液化气、水乙烯板,陶瓷纤维金属平紫铜,铝,铅,软钢,不锈钢,合金 1.33×10ˉ︽600 蒸汽、氢气、压缩空气、垫片钢16~20天然气、油品、溶剂、重油、丙烯、烧碱、酸、碱、液化气、水金属齿08(10)钢,铝,合金钢,1Cr13(0Cr13)》4.0 ︽600 蒸汽、氢气、压缩空气、形垫片天然气、油品、溶剂、重油、丙烯、烧碱、酸、碱、液化气、水金属八10 钢,1Cr13,合金钢,不锈钢等》6.4 ︽600 蒸汽、氢气、压缩空气、角垫天然气、油品、溶剂、重金属透油、丙烯、烧碱、酸、碱、镜垫液化气、水金属椭圆垫金属空铜,铝低碳钢,不锈钢,合金钢真空~高低温~高蒸汽、氢气、压缩空气、心O形圈压温天然气、油品、溶剂、重油、丙烯、烧碱、酸、碱、液化气、水金属丝铜丝,无氧铜丝,高纯铝丝,金丝,1.33 ×10ˉ-196 ~蒸汽、氢气、压缩空气、垫银丝45016 天然气、油品、溶剂、重油、丙烯、烧碱、酸、碱、液化气、水。
常用密封垫片种类及其使用范围
密封胶
无 机 材 料
柔性石墨 碳石墨 工程陶瓷
有色金属
金 属
黑色金属 硬质合金 贵金属
弹 塑 性 体
塑料
氟塑料、尼龙、聚乙烯、酚 垫片、成型密封件、油封、软填充、硬垫料、活塞 醛塑料、氯化聚醚、聚苯硫 环、 醚 机械密封、防尘密封 液态密封胶、厌氧胶 天然石墨 焙烧碳、电化石墨 氧化陶瓷、滑石瓷、金属陶 机械密封、硬填料、动力密封、浮环密封 瓷、氧化硅、硼化铬 铜、铝、铅、锡、金及其合 垫片、软填充、机械密封、迷宫密封、硬填料、 金 浮环密封 碳钢、铸铁、不锈钢、堆焊 垫片、硬填料、机械密封、活塞环、浮环密封、防 合金、喷涂粉末 尘密封、成型密封件 钨钴硬质合金、钨钴钛硬质 机械密封 合金 金、银、铟、旦 高真空密封、高压密封、低温密封 垫片、导管连接、螺纹密封 垫片、软填充、密封件
类别 液体
植物纤维 动物纤维
材料 高分子Leabharlann 料棉、麻、纸、软布 毛、毡、皮革 石棉
用途 液体密封胶、厌氧胶、热熔密封胶
垫片、软填充、防尘密封件、夹布橡胶密封件 垫片、软填料、成型填料、油封、防尘密封件 垫片、软填充
纤 维
矿物纤维 人造纤维 橡胶
有机合成纤维、玻璃纤维、 软填充、夹布橡胶密封件 碳纤维、陶瓷纤维 合成橡胶、天然橡胶 垫片、成型密封件、油封、软填充、防尘密封件
垫片的种类作用及应用
垫片的种类作用及应用垫片是一种用于填充两个物体之间空隙的密封材料,通常为薄片状。
它们是机械系统中必不可少的元件,用于防止液体或气体的泄漏,减少振动和噪音,并提供紧固件之间的平衡和支撑。
按照材料分,主要有以下几种垫片:1.金属垫片:金属垫片通常由铝、铜、钢、不锈钢等材料制成。
它们具有高强度、耐高温和耐腐蚀的特性,广泛应用于汽车、航空航天、电力设备等领域。
2.橡胶垫片:橡胶垫片通常由天然橡胶、丁腈橡胶、聚氯乙烯等材料制成。
它们具有良好的弹性和密封性能,常用于管道连接、阀门、泵等设备的密封和减振。
3.非金属复合垫片:非金属复合垫片通常由柔性石墨、纤维素、石棉等材料与橡胶或金属层压而成。
它们具有高温、耐酸碱和化学稳定性的特点,常用于高温管道和容器的密封。
4.填料垫片:填料垫片通常由浸渍橡胶、麻纤维等材料制成,可以填充在不规则表面之间。
它们具有良好的密封性能和耐磨性,常用于阀门、法兰等设备的密封。
按照形状分,主要有以下几种垫片:1.扁平垫片:扁平垫片是最常见的一种垫片,具有平整的表面,用于平面间的密封。
2.弹簧垫片:弹簧垫片通常由金属或橡胶制成,具有弹性,可以提供弹性支撑和减震效果。
3.波纹垫片:波纹垫片具有波浪形状,可以提供更大的接触面积和弹性。
4.缓冲垫片:缓冲垫片通常由橡胶或泡沫材料制成,具有较好的减震效果。
垫片的应用非常广泛,主要包括以下几个方面:1.汽车工业:垫片在汽车发动机、变速器、制动系统等部件中被广泛使用,用于密封和减振。
2.航空航天工业:垫片在飞机、导弹、卫星等航空航天设备中扮演着重要的角色,用于保持密闭性和抗振动。
3.电力设备:垫片用于电力设备的连接和密封,如变压器、发电机和变压器等。
4.化工工业:垫片在化工设备的密封和减振中广泛使用,如管道、容器和阀门等。
总之,垫片作为一种密封和减振材料,在各个领域都起着至关重要的作用。
不同种类的垫片具有不同的特性和适用范围,根据实际需求选择合适的垫片材料和形状,可以提高机械系统的效率、安全性和可靠性。
常用密封垫片种类及其使用范围
蒸汽、氢气、压缩空气、天然气、油品、溶剂、重油、丙烯、烧碱、酸、碱、液化气、水
聚四氟乙烯包垫片
聚四氟乙烯薄膜包橡胶石棉板或橡胶板
《3.0
-180~250
浓酸、碱、溶剂、油类
夹金属丝(网)石棉垫
铜(钢或不锈钢)丝和石棉交织而成
内燃机用
缠绕垫片
金属带:紫铜,铝,08(15)钢,2Cr13,0Cr13,1Cr13,1Cr18Ni9Ti
非金属带:石棉,聚四氟乙烯,陶瓷纤维等
《6.4
︽600
蒸汽、氢气、压缩空气、天然气、油品、溶剂、重油、丙烯、烧碱、酸、碱、液化气、水
金属包平垫片
金属:紫铜,软钢,铝,不锈钢,
《6.4
︽600
蒸汽、氢气、压缩空气、天然气、油品、溶剂、重
波形金属垫片
合金钢
非金属:石棉板,橡胶石棉板,聚四氟乙烯板,陶瓷纤维
油、丙烯、烧碱、酸、碱、液化气、水
金属平垫片
紫铜,铝,铅,软钢,不锈钢,合金钢
1.33×10ˉ16~20
︽600
蒸汽、氢气、压缩空气、天然气、油品、溶剂、重油、丙烯、烧碱、酸、碱、液化气、水
金属齿形垫片
08(10)钢,铝,合金钢,1Cr13(0Cr13)
》4.0
︽600
蒸汽、氢气、压缩空气、天然气、油品、溶剂、重油、丙烯、烧碱、酸、碱、液化气、水
金属八角垫
10钢,1Cr13,合金钢,不锈钢等
低压橡胶石棉板
《6.0
《4.0
《1.5
《450
《350
《200
空气、压缩空气、蒸汽、氨、水、海水、冷凝水、液态氨、《98%硫酸,《35%盐酸、盐类、硝铵液、硫氨液、加氨液、烧碱、氟利昂、氢氰酸、卡普龙生产介质、聚苯乙烯生产介质
垫片的种类及相应的应用
垫片的种类及相应的应用垫片作为一种紧固件,广泛应用于各个行业的机械设备中,主要用于填补或填平连接两个或多个零部件之间的间隙,以达到密封、缓冲、隔离、补偿或调整的作用。
根据不同的应用需求和工作环境,垫片的种类也不同。
下面将介绍几种常见的垫片种类及其相应的应用。
1. 橡胶垫片橡胶垫片由橡胶材料制成,具有优异的耐油、耐酸碱、耐热、耐磨损等性能。
橡胶垫片主要应用于管道连接、阀门、泵、汽车发动机等设备的密封和隔离。
2. 金属垫片金属垫片广泛采用不锈钢、碳钢、铜、铝等金属材料制成,具有良好的耐高温、耐腐蚀和耐压等特性。
金属垫片主要应用于高压、高温、腐蚀性介质等严苛工况下的设备密封,如石油、化工、航天等行业。
3. 纸质垫片纸质垫片由纸浆材料制成,具有良好的密封性能和柔韧性。
纸质垫片主要应用于低压、低温条件下的设备密封,如水管、风管、低压容器等。
4. 聚四氟乙烯垫片聚四氟乙烯垫片(简称PTFE垫片)由聚四氟乙烯材料制成,具有优异的耐酸碱、耐高温、耐腐蚀、低摩擦系数等特性。
PTFE垫片主要应用于化工、制药、食品等行业,用于腐蚀性介质和高温介质的密封。
5. 泡沫塑料垫片泡沫塑料垫片由泡沫聚合物材料制成,具有轻质、柔软、弹性好等优点。
泡沫塑料垫片主要应用于隔热、减震、缓冲等领域,如建筑、家具、电子、汽车等行业。
6. 塑料垫片塑料垫片由聚合物材料制成,具有良好的耐酸碱、耐磨、耐腐蚀、绝缘等性能。
塑料垫片主要应用于电子、电气设备的绝缘和隔离,如电路板、绝缘片等。
7. 陶瓷垫片陶瓷垫片由陶瓷材料制成,具有优异的耐磨、耐高温、耐腐蚀等特性。
陶瓷垫片主要应用于高速旋转设备、磨损严重设备等领域。
总之,垫片的种类繁多,每种垫片都有其特定的材料、性能和应用范围。
在选择垫片时,需要根据具体的工作环境、介质性质、工作温度和压力等要素来进行选择。
同时,也需要根据安装要求、使用寿命和预算等因素来综合考虑。
选用合适的垫片种类和规格,能够有效保护设备,确保其正常运行,提高工作效率,减少故障发生。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
【密封件】密封垫片种类及其适用范围各类机器设备尤其是各类压力容器、管道和阀门等广泛使用垫片密封结构。
最简单的垫片为平垫片,整个垫片为同一材料组成,作机械设备一般接合面的静密封,如减速箱的密封等。
理想的垫片结构应表层为塑性层,而内层为弹性体,塑性表面层保证密封而相互紧贴甚至嵌合,而内层允许补偿密封面的少许分离并在密封而上经常保持一定大小的压缩应力。
许多组合垫片的出现都是基于这一思路或稍有改型,但原理是一样的。
例如聚四氟乙烯(PTFE)具有塑性好,有优异的抗化学腐蚀性和较宽的工作温度范围(-190~250℃),广泛用于静密封平垫,但由于某种原因回弹性较差以及冷流倾向,限制了单纯的使用,采用组合结构可以克服这一弊端,一方面可以保护垫片免遭流体介质的腐蚀或者避免食品、医药工业产品接触污染,另一方面改善了单纯用PTFE带来的回弹差及冷流问题。
石棉橡胶密封制品我国石棉资源丰富,石棉经机械或化学处理可使其松解,充分松解的石棉纤维,抗拉强度较高表面积较大,吸附性能良好,不能燃烧,耐热性能好,最高安全使用温度为500~550℃,这个温度范围基本能满足工业工的需要,而且石棉价廉,其缺点是石棉粉尘对环境污染,对人体有危害,要注意环境保护。
石棉橡胶密封制品可分成以下3类:①垫片类—使用在管道法兰和容器法兰上的板状和片状密封制品;②垫圈类—使用在泵、阀、釜上的模压成型、密封制品;③盘根类—使用在泵、阀、釜上的绳状和绒状密封制品。
石棉橡胶板是用石棉、橡胶、配合剂经辊压而成的管法兰、高压容器法兰及各种接触面所用的密封材料。
耐油石棉橡胶板是以石棉、耐油橡胶和配合剂为主要原料经辊压而成的管法兰、高压容器法兰及各种接触面所用的密封材料。
增强石棉橡胶板是由石棉橡胶板和一层或多层镀锌钢丝网(或不绣钢丝网)组成的。
一般分耐油增强板和高压增强板两。
钢丝网的层数与制品的厚度有关,一般地说凡制品厚度每增加1mm就应增加一层钢丝网、钢丝网应夹在石棉橡胶相应的二等分、三等分处,以增加拉伸强度,使之能耐高温和高压。
在温度和压力高的场合宜采用薄垫片。
薄垫片能起到金属垫片的作用,也可以说能起到“平面与平面”直接密封的作用,这时密封面的粗糙度和平整度应该很高。
增强石棉橡胶板厚度一般不超过3mm。
随着石油、化工、航空和国防等的发展。
高温高压和超高温高压设备、管理及高速、小体积、大功率发展机的出现,一般石棉橡胶板已不能满足需要,应具有耐高温、耐高压、耐油类、不燃、弹性好、能适应温度、压力的的较大波动等特征,并应具有较长的使用寿命和优良的密封性能。
因此,只有增强石棉橡胶板和下述的石棉钢片,缠绕式垫片等才能满足这些要求。
选择垫片的材料主要取决于下列三种因素: 温度压力介质一. 金属垫片材料1. 碳钢: 推荐最大工作温度不超过538℃,特别当介质具有氧化性时。
优质薄碳钢板地不适合应用于制造无机酸、中性或酸性盐溶液的设备,如果碳钢受到在的应力,用于热水工况条件下的设备事故率非常高。
碳钢垫片通常用于高浓度的酸和许多碱溶液。
布氏硬度约120。
2. 304不锈钢18-8(铬18-20%、镍8-10%),推荐最大工作温度不超过760℃。
在温度-196~538℃区间内,易发生应力腐蚀和晶界腐蚀。
布氏硬度160。
3.304L 不锈钢含碳量不超过0。
03%。
推荐最大工作温度不超过760℃。
耐腐蚀性能类似304不锈钢。
低的含碳量减少了碳从晶格的析出,耐晶界腐蚀性能高于304不锈钢。
布氏硬度约140。
4.316不锈钢18-12(铬18%、镍12%),在304不锈钢中增加约2%钼,当温度提高其强度和耐腐蚀性能提高。
当温度提高时比其它普通不锈钢具有更高抗蠕变性能。
推荐最大工作温度不超过760℃。
布氏硬度约160。
5.316L不锈钢推荐最大连续工作温度不超过760℃~815℃。
碳含量不超过相对于316不锈钢具有更优秀的耐应力和晶界腐蚀。
布氏硬度约140。
6.20合金45%铁、24%镍、20%铬和少量钼和铜。
推荐最大工作温度不超过760℃~815℃。
特别适用于制造耐硫酸腐蚀的设备,布氏硬度约160。
7.铝铝(含量不低于99%)。
铝具有优秀耐腐蚀性能和加工性能,适用于制造双夹垫片。
布氏硬度约35。
推荐最大连续工作温度不超过426℃。
8.紫铜紫铜的成份接近于纯铜,其含有微量的银以增加其连续工作温度。
推荐最大连续工作温度不超过260℃。
布氏硬度约80。
9.黄铜(铜66%、锌34%),在大多数工况条件下,具有良好耐腐蚀性能,但不适应醋酸、氨、盐和乙炔。
推荐最大连续工作温度不超过260℃。
布氏硬度约58。
10.哈氏B-2 (26-30%钼、62%镍和4-6%铁)。
推荐最大工作温度不超过1093℃。
具有优异的耐热浓度盐酸腐蚀性能。
也具有优异的耐湿氯化氢气体腐蚀、硫酸、磷酸和还原性盐溶液腐蚀的性能。
在高温条件下具有高的强度。
布氏硬度约230。
11.哈氏C-276 16-18%钼、13-17.5%铬、3.7-5.3%钨、4.5-7%铁、其余均为镍)。
推荐最大工作温度不超过1093℃。
具有优异的耐腐蚀性能。
对各种尝试的冷硝酸或浓度达到70%的沸腾硝酸具有优异的耐腐蚀性能,具有良好的耐盐酸和硫酸腐蚀性能及优异的耐应力腐蚀性能。
布氏硬度约210。
12.英科耐尔600 镍基合金(77%镍、15%铬和7%铁)。
推荐最大工作温度不超过1093℃。
在高温条件下具有高的强度,通常用于需解决应力腐蚀问题的设备。
在低温条件下,具有优异的同加工性能。
布氏硬度约150。
13.蒙乃尔400 (铜30%、镍推荐最大连续工作温度不超过815℃。
除强氧化性酸外,对大多数酸和碱具有优异耐腐蚀性能。
在氟酸、氯化汞、汞介质中易产生应力腐蚀裂纹,因而,不适应用于上述介质。
被广泛用于制造氢氟酸的设备。
布氏硬度约120。
14.钛推荐最大工作温度不超过1093℃。
在高温条件下,具有优异的耐腐蚀性能。
众所周知耐氯离子的侵蚀,在较宽的温度和浓度区间,具有优异的耐硝酸腐蚀。
钛材在大多数碱溶液用的很少,适应用于氧化工况条件。
布氏硬度约216。
非金属垫片材料1.天然橡胶NR 对弱酸和碱,盐和氯化物溶液具有良好的耐蚀性能,对油和溶剂耐蚀性能是差的,并不推荐用于臭氧介质。
推荐工作温度-57℃~93℃。
2.氯丁橡胶CR 氯丁橡胶是一种合成橡胶,适应于耐中等腐蚀的酸,碱和盐溶液的腐蚀。
对商业用油和燃料具有良好的耐腐蚀作用。
但在强氧化性酸、芳香烃和氯化碳氢化合物其耐腐蚀性能是差的。
推荐工作温度-51℃~121℃。
3.丁氰橡胶NBR 丁氰橡胶是一种合成橡胶,适应于在较宽温度范围内具有良好的耐油、溶剂、芳香烃、碱性碳氢化合物、石油和天然气的腐蚀性能。
对氢氧化物、盐和接近中性的酸具有良好的耐腐蚀性能。
但在强氧化性介质、氯化碳氢化合物,酮类和脂类其耐腐蚀性能是差的,推荐工作温度51℃~121℃。
4.氟橡胶氟橡胶胶料是由二元和三元氟生胶填加配合剂、硫化剂经混炼而成。
除具有优异的耐热、耐介质、和良好物理机械性能外,还具有压缩永久变形低、弹性好和超长使用寿命。
氟橡胶具有突出的耐热(200~250℃),耐油性能,可用于制造气缸套密封圈,胶碗和旋转唇形密封圈,能显著地提高使用时间。
推荐工作温度-40℃~232℃。
5.氯磺酰化聚乙烯合成橡胶对酸、碱和盐物溶液具有良好的耐蚀性能,同时不受气候、光照、、臭氧、商业燃料(如柴油和煤油等)影响。
但不适应用于芳香烃、氯化碳氢化合物、铬酸和硝酸。
推荐工作温度-45℃~135℃。
6.硅橡胶硅橡胶具有突出的耐高低温,可在150℃下超长期使用而无性能变化;可在200℃下连续使用10000小时,在-70~260℃的工作温度范围内能保持其特有的使用弹性及耐臭氧,耐天候等优点,适宜制作热机构中所需的密封垫,如密封衬圈,阀垫、油封(适用于水介质)等,特种硅橡胶可制作油封。
7.乙丙橡胶对强酸、强碱、盐和氯化物溶液具有良好的耐蚀性能。
但不适应用于油类、溶剂、芳香烃和碳氢化合物。
推荐工作温度-57℃~176。
8.石墨该材料不含树脂或无机物的全石墨材料,可分为掺入金属或不掺入金属元素石墨材料。
该材料可粘接以至可制造直径超过600MM管道垫片。
对许多酸、碱、盐和有机合物和传热溶液,甚至高温溶液具有非常优异的耐蚀性能。
它不能熔化,但超过3316℃时将升华。
在高温条件下,在强氧化性介质中使用该材料应慎重。
除用于垫片外,该材料也可制作填料和缠绕垫片中的非金属缠绕带。
9.陶瓷纤维、成型于带材的陶瓷纤维是一种适用于高温和低压工况及轻型法兰条件下的优异垫片材料,推荐工作温度1093℃,可制作缠绕垫片中的非金属缠绕带。
10.聚四氟乙烯集中了大多数塑料垫片材料的优点,包括耐温从-95℃~232℃。
除游离氟和碱金属外,对化学物品、溶剂、氢氧化物和酸具有优异的耐蚀性能。
PTFE材料能充填玻璃,其目的是降低PTFE的冷流性和蠕变性。
