烟尘烟气连续自动监测系统(CEMS)4
烟尘烟气连续自动监测系统运行管理
Critical Orifice Coarse Filter Cal Gas Line
Vacuum Reference Line Diluted Sample Out
②烟道外稀释探头
4. 采样管线
稀释系统的采样管线由四根聚四氟乙烯管 组成，其中两根分别用于往采样探头输送
校准气和稀释空气，一根用于往各种分析
接稀释采样器。
1.6.4 化学发光法NOx监测仪器
• 化学发光是由于化学反应产生的光能发射。氮氧 化物等化合物吸收化学能后，被激发到激发态， 在由激发态返回至基态时，以光量子的形式释放 能量。测量化学发光强度对物质进行分析测定的 方法称为化学发光法。由若干方法可以对NOx进 行化学发光测定，最广泛使用的是臭氧的发光反 应。
• 在化学发光分析仪(图1—19)中，用UV光照
Байду номын сангаас
射石英管中的氧气产生O3。提供的O3超过
反应需要O3以确保NO完全转换成NO2和稀 释测量气体，使存在于样品气体中的其他 吸收发射的化学发光辐射的分子，例如： O2、N2、CO2的熄灭作用减至最小。因为
光电倍增管信号正比于NO分子数，而不是
NO浓度，所以必须小心地控制样品的流量。
1.6 气态污染物连续监测的分析 仪器
• 一般说来，一台分析仪器包含整个系统的 控制/显示单元、测量单元（光学部件单 元）、信号处理单元等。
1.6.1 非分散红外分析仪 NDIR
1. 简单非分散红外 Simple Non Dispersive Infrared 2. Luft检测器或串联型气动式检测器 3. Photoacostic光声检测器
• 受激发的电子快速的损失能量通过以下四种方法 之一返回到基态： • • • • ①分离，吸收高能光子能够引起电子完全脱离
烟尘烟气连续自动监测系统复习考试题
烟尘烟气连续自动监测系统复习考试题烟尘烟气连续自动监测系统（CEMS）是环保监测领域的重要组成部分，它能够实时监测和控制工业排放中的污染物。
以下是一份关于烟尘烟气连续自动监测系统的复习考试题，内容丰富，旨在帮助考生深入理解CEMS的各个方面。
一、选择题1. 烟尘烟气连续自动监测系统（CEMS）主要用于监测以下哪种污染物？A. 二氧化硫B. 氮氧化物C. 烟尘D. 所有以上选项2. 以下哪个参数不是CEMS系统必须监测的？A. 氧含量B. 烟气温度C. 烟气湿度D. 烟气颜色3. CEMS系统中的颗粒物监测通常采用哪种方法？A. 光散射法B. 电化学法C. 热导法D. 气相色谱法二、填空题4. CEMS系统主要由______、______、______和______四部分组成。
5. 烟尘烟气监测仪器应具备______、______、______等特点。
6. 在CEMS系统中，氧含量监测通常采用______传感器。
三、判断题7. CEMS系统能够实时监测排放源排放的污染物，但不能进行远程传输和数据分析。
（）8. 在CEMS系统中，烟气湿度对监测结果有较大影响，需要进行实时校正。
（）9. CEMS系统中的颗粒物监测仪器需要定期进行校准，以确保监测数据的准确性。
（）四、简答题10. 简述CEMS系统的主要功能。
答案：CEMS系统的主要功能包括：（1）实时监测排放源排放的污染物，如二氧化硫、氮氧化物、颗粒物等；（2）对监测数据进行实时处理和分析，生成排放报告；（3）对排放源进行自动控制，确保污染物排放浓度不超过国家标准；（4）实现远程数据传输，便于环保部门对排放源进行监管。
11. 简述CEMS系统中颗粒物监测的原理。
答案：CEMS系统中颗粒物监测通常采用光散射法。
其原理是利用颗粒物对光的散射作用，通过测量散射光强度来确定颗粒物的浓度。
具体步骤如下：（1）将待测气体通过采样探头引入检测器；（2）检测器中的光源发出一束光线，照射到颗粒物上；（3）颗粒物对光线产生散射，散射光强度与颗粒物浓度成正比；（4）通过测量散射光强度，计算出颗粒物的浓度。

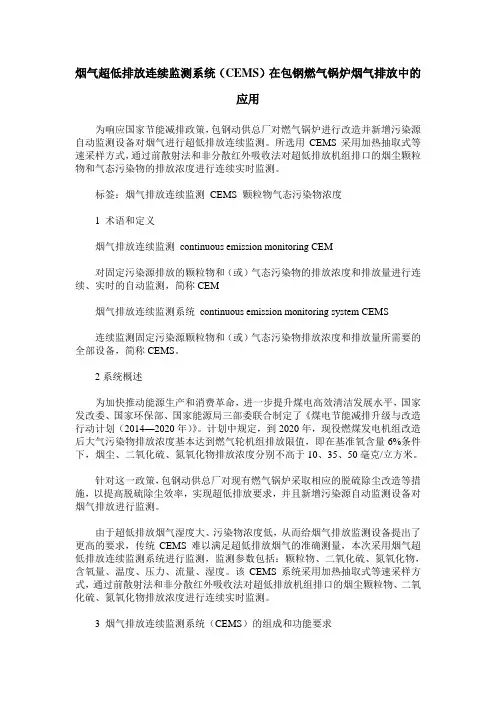

烟气超低排放连续监测系统(CEMS)在包钢燃气锅炉烟气排放中的应用
烟气超低排放连续监测系统（CEMS）在包钢燃气锅炉烟气排放中的应用为响应国家节能减排政策，包钢动供总厂对燃气锅炉进行改造并新增污染源自动监测设备对烟气进行超低排放连续监测。
所选用CEMS采用加热抽取式等速采样方式，通过前散射法和非分散红外吸收法对超低排放机组排口的烟尘颗粒物和气态污染物的排放浓度进行连续实时监测。
标签：烟气排放连续监测CEMS 颗粒物气态污染物浓度1 术语和定义烟气排放连续监测continuous emission monitoring CEM对固定污染源排放的颗粒物和（或）气态污染物的排放浓度和排放量进行连续、实时的自动监测，简称CEM烟气排放连续监测系统continuous emission monitoring system CEMS连续监测固定污染源颗粒物和（或）气态污染物排放浓度和排放量所需要的全部设备，简称CEMS。
2系统概述为加快推动能源生产和消费革命，进一步提升煤电高效清洁发展水平，国家发改委、国家环保部、国家能源局三部委联合制定了《煤电节能减排升级与改造行动计划（2014—2020年）》。
计划中规定，到2020年，现役燃煤发电机组改造后大气污染物排放浓度基本达到燃气轮机组排放限值，即在基准氧含量6%条件下，烟尘、二氧化硫、氮氧化物排放浓度分别不高于10、35、50毫克/立方米。
针对这一政策，包钢动供总厂对现有燃气锅炉采取相应的脱硫除尘改造等措施，以提高脱硫除尘效率，实现超低排放要求，并且新增污染源自动监测设备对烟气排放进行监测。
由于超低排放烟气湿度大、污染物浓度低，从而给烟气排放监测设备提出了更高的要求，传统CEMS难以满足超低排放烟气的准确测量，本次采用烟气超低排放连续监测系统进行监测，监测参数包括：颗粒物、二氧化硫、氮氧化物，含氧量、温度、压力、流量、湿度。
该CEMS系统采用加热抽取式等速采样方式，通过前散射法和非分散红外吸收法对超低排放机组排口的烟尘颗粒物、二氧化硫、氮氧化物排放浓度进行连续实时监测。
烟尘烟气连续自动监测系统(CEMS)
• 缺乏统一技术规范，CEMS产品参差不齐
环境污染治理设施运营培训
0.1 CEMS的含义
CEMS在我国的发展历史 3. 规范阶段
• HJ/T75-2001《火电厂烟气排放连续监测技术规范》 • HJ/T76-2001《固定污染源烟气排放连续监测系统技
环境污染治理设施运营培训
0.3 CEMS的测量原理
气态污染物测量系统 颗粒物测量系统 含氧量测量系统 流速测量系统 烟气湿度测量系统
环境污染治理设施运营培训
0.3 CEMS的测量原理
气态污染物测量系统
红外光谱法 紫外光谱法
直接抽取系统
紫外荧光法（SO2） 化学发光法（NOX）
要求符合HJ 75—2017和HJ 76—2017
环境污染治理设施运营培训
典型的CEMS系统
环境污染治理设施运营培训
0.2 CEMS的组成
颗粒物监测子系统 主要对烟气排放中的烟尘浓度进行测量
对穿法烟尘测量仪
பைடு நூலகம்
环境污染治理设施运营培训
0.2 CEMS的组成
气态污染物监测子系统 主要对烟气排放中NOx、SO2、CO等气态方式 存在的污染物进行监测 有时兼顾监测CO2，HCl，NH3等气态污染物
稀释抽取系统
紫外差分吸收光谱（DOAS）法
直接测量法
环境污染治理设施运营培训
0.3 CEMS的测量原理
颗粒物测量系统 浊度仪
• 光通过烟气时光强度的变化，测量透过率
光散射检测仪
• 光通过烟气时，在预设角度测量散射光的强度
对穿法烟尘测量仪
环境污染治理设施运营培训
烟气污染源自动监测系统CEMS介绍
路漫漫其修远兮, 吾将上下而求索
•直接抽取系统（采样探头
）
•国家重点监控企业污染源自动监测数据有效性审
核
•A 气态污染物测量子系统
：
•采样探头
Hale Waihona Puke •校准气体•反吹气
体
•伴热管
线
•采样
泵
•阀
门
•排
气
•分析
室
•烟道气
体
路漫漫其修远兮, 吾将上下而求索
•过滤
器
•加
热
•采样接
口
•中级过
滤
•除湿
•流量
计
•记录单
路漫漫其修远兮, 吾将上下而求索
•国家重点监控企业污染源自动监测数据有效性审
核
• •□ 颗粒物监测子系统主要对烟气排放中的烟尘浓度进行测量。
• •□ 气态污染物监测子系统主要对烟气排放中NOx 、SO2、O2等 •气态方式存在的污染物进行监测。
• •□ 烟气排放参数监测子系统主要对排放烟气的温度、压力、湿度、含
核
•A 气态污染物测量子系
统：
•<稀释抽取系统：
路漫漫其修远兮, 吾将上下而求索
•国家重点监控企业污染源自动监测数据有效性审
核
• •□ 稀释采样探
头
•为保证恒定的稀释比，采样探头使用音速小孔
。 •当系统能够满足设定的最小真空度要求时,音速 小孔两端的压差将大于0.46倍，此时通过音速小 孔的气体流量将是恒定的，温度压力的变化将不 会影响稀释比。 •稀释比的正确选择：MAX（量程，环境）
路漫漫其修远兮, 吾将上下而求索
•国家重点监控企业污染源自动监测数据有效性审
核
•A 气态污染物测量子系
烟气自动监控系统(CEMS)简介及发展
---------------------------------------------------------------最新资料推荐------------------------------------------------------ 烟气自动监控系统(CEMS)简介及发展是英文 Continuous Emission Monitoring System 的缩写, 是指对大气污染源排放的气态污染物和颗粒物进行浓度和排放总量连续监测并将信息实时传输到主管部门的装置, 被称为烟气自动监控系统 , 亦称烟气排放连续监测系统或烟气在线监测系统。
CEMS 分别由气态污染物监测子系统、颗粒物监测子系统、烟气参数监测子系统和数据采集处理与通讯子系统组成。
气态污染物监测子系统主要用于监测气态污染物 SO2、 NOｘ等的浓度和排放总量; 颗粒物监测子系统主要用来监测烟尘的浓度和排放总量; 烟气参数监测子系统主要用来测量烟气流速、烟气温度、烟气压力、烟气含氧量、烟气湿度等, 用于排放总量的积算和相关浓度的折算; 数据采集处理与通讯子系统由数据采集器和计算机系统构成, 实时采集各项参数, 生成各浓度值对应的干基、湿基及折算浓度, 生成日、月、年的累积排放量, 完成丢失数据的补偿并将报表实时传输到主管部门。
烟气的采样方法: 有非抽取法和抽取法 2 种。
抽取法又分为直接抽取法和稀释抽取法。
SO2 的分析方法依其分析量程不同而异。
紫外荧光法适用于低量程(稀释抽取法) ,该法灵敏度高, 选择性好。
所用仪器中涉及紫外灯的脉冲点燃技术, 必须有寿命长且光强1 / 8稳定的紫外灯、可长期连续工作的光电倍增管以及去除干扰的膜式过滤装置, 目前所用仪器主要靠进口, 价格较昂贵。
非分散红外法和紫外吸收法简便可靠,适用于未经稀释的高浓度样品, 其中非分散红外法的动态范围较窄。
电化学法的灵敏度不够高, 且因其传感器寿命短, 维护工作复杂, 漂移(积累型) 严重, 不适用于连续监测。
烟气排放连续监测系统(CEMS)运维浅析
烟气排放连续监测系统（CEMS）运维浅析1. 引言1.1 烟气排放连续监测系统（CEMS）的重要性烟气排放连续监测系统（CEMS）是指利用先进的仪器设备，对工业企业或其他排放源的烟气进行连续、实时监测和数据采集，以准确监测和评估其排放情况。
CEMS的重要性在于保障环境和人类健康，以及帮助企业合法合规经营。
在环境保护方面，CEMS可以实时监测污染物排放浓度和排放速率，帮助政府和相关部门监控和管理大气环境质量，减少环境污染和改善空气质量。
对企业而言，CEMS可以帮助其及时发现和解决污染物排放问题，提高生产工艺和设备的运行效率，降低生产成本，增强企业的可持续发展能力。
CEMS的重要性在于它是环保工作的重要工具，有助于实现环境保护和经济发展的良性循环。
对于各类排放源来说，CEMS的安装和运行都具有非常重要的意义。
1.2 CEMS运维的意义CEMS运维的意义在于确保系统的稳定运行和准确监测排放数据，从而帮助企业遵守环保法规和减少环境污染。
CEMS系统是监测企业在生产过程中排放的气体和颗粒物的关键设备，通过对监测设备的维护和管理，可以及时发现设备故障并进行修复，确保数据的准确性和可靠性。
CEMS系统的运维工作也可以提高设备的使用寿命，减少维修成本和排放数据的误差，为企业节约资源，提高经济效益。
CEMS系统的运维还可以促进企业的环保意识和责任感，加强企业对环保工作的重视和投入。
通过建立健全的运维体系和技术支持，企业可以及时进行数据分析和处理，发现潜在的环境风险并制定相应的改善措施。
这不仅有利于企业提升形象和信誉，还有助于保护生态环境，推动可持续发展。
CEMS系统的运维工作尤为重要，它不仅关乎企业的生产运行和环保监管，更关乎社会公众的健康和环境的可持续发展。
只有通过加强对CEMS系统的运维管理，才能真正实现环境保护的目标，促进经济社会的可持续发展。
2. 正文2.1 CEMS系统组成与原理烟气排放连续监测系统（CEMS）是通过对工业生产排放的烟气进行连续监测，实时准确地监测和记录废气排放的各项污染物浓度，并对监测数据进行分析和报告，以确保排放达标。
cems是什么意思
cems是什么意思CEMS是什么意思CEMS是Continuous Emission Monitoring System（连续排放监测系统）的缩写。
它是一种用于监测和记录工厂、电厂以及其他工业设施的气体排放的技术系统。
CEMS通过实时监测和分析排放物的浓度，能够帮助监管机构和企业确保其排放活动符合环保法规和标准，保护环境和公众健康。
CEMS由多个组件组成，包括气体分析仪、数据采集系统、数据传输系统和数据处理系统等。
气体分析仪用于测定特定气体的浓度，通常使用的方法有光谱分析、化学分析和质谱分析等。
数据采集系统负责收集分析仪产生的数据，并将其传输到数据处理系统进行处理和存储。
数据传输系统用于将数据发送到监管机构或企业的中央控制室，以便进行实时监测和分析。
数据处理系统则用于对收集到的数据进行分析和报告生成。
CEMS主要监测的污染物包括二氧化硫（SO2）、氮氧化物（NOx）、颗粒物（PM）、氢氟酸（HF）、氧化铅（PbO）等。
这些污染物是工业排放中最常见的，也是造成空气和水污染的主要原因之一。
通过实时监测这些污染物的浓度，可以及时采取控制措施，减少对环境和人体健康的危害。
CEMS的使用具有多个优势。
首先，它提供了实时监测和报警功能，使监管机构和企业能够迅速发现和处理排放异常情况，最大程度地减少环境和人体健康的风险。
其次，CEMS能够提供准确的排放数据，有助于制定更科学、更有效的环境保护政策和措施。
此外，CEMS还能提高企业的管理效率，帮助其优化生产过程和降低运营成本。
CEMS的使用在全球范围内得到了广泛推广和应用。
在许多国家，特别是发达国家，CEMS已经成为法律法规的一部分，工厂和电厂必须安装和使用CEMS来监测和记录其气体排放数据。
一些国家还设立了专门的排放许可制度，要求企业在获得排放许可之前必须安装CEMS并提交排放数据。
然而，CEMS的使用也面临一些挑战和限制。
首先，CEMS的安装和运营成本相对较高，特别是对于小型企业来说可能难以负担。
烟气监测系统(CEMS介绍)
标定时间可以在控制柜前面板上设置
流量计和针形阀（流量控制在 0.2-1.5 l/min）
单元控制器（控制反吹单元）和采样切换控制器（一拖二系统控制采样切换） 机柜的防护等级：室内机柜；工作温度：5-35 C
s
Process Analytics, A&D, Siemens Ltd, China
CEMS（Continuous Emissions Monitoring System）
仪表风压力：4-7 kg 反吹形式：脉冲方式； 一次反吹时间：2分钟（可调）；
电源接口：PG13.5 气源接口：1/4"
s
Process Analytics, A&D, Siemens Ltd, China
CEMS（Continuous Emissions Monitoring System）
采样探头
管线接口： 4 mm 采样管线外径：约 50mm
控制温度为 140-160 C（PTFE）
管线安装时，要尽量避免死弯和 U 形弯（不小于500mm）
s
Process Analytics, A&D, Siemens Ltd, China
CEMS（Continuous Emissions Monitoring System）
EXTRACTIVE -- 从烟囱上取样，将样气伴热后，送至地面便于操作的控
制系统柜。
DILUTION
-- 从烟囱上取样，用高纯度的稀释气将样气按一定比例稀 释后，送至地面便于操作的控制系统柜。
注：将样气伴热或者稀释的目的，都是为了防止样气在传输过程中，出 现水汽冷凝，造成采样管线堵塞，影响测量结果。
采样探头长度：1500mm（采样点距烟道内壁不小于 1m 或者 1/3 的
火电厂 烟气排放连续监测系统(CEMS)
本文介绍南京协鑫热电有限公司2×48MW机组烟气排放连续监测系统（Continuous Emission Monitoring System)即CEMS的设计选型，比较了CEMS的几种主要技术及其特点。
关键词：火电厂烟气排放连续监测系统（CEMS）1 前言我国火力发电量占总发电量80%左右，而煤炭占火电机组燃料的95%，随着国民经济的快速增长促使电力事业的迅猛发展，由燃煤所带来的大气污染问题日益严重。
按目前的排放控制水平，到2020年，我国火电厂排放的二氧化硫、烟尘和氮氧化物将分别达到2100万吨、500万吨和1000万吨以上。
如果火电厂排放的大气污染物得不到有效控制，将直接影响到我国大气环境质量的改善。
为控制污染加剧，促进火电行业的技术进步和电力行业的可持续发展，国家环保部门采取了一系列严格的环保政策，如大气污染物总量控制、提高排污收费标准等（如二氧化硫收费标准将由0.2元/kg调至0.63元/kg）。
新修订的《火电厂大气污染物排放标准》(GBl3223—2003)规定：“火力发电锅炉须装设符合HJ/T75 要求的烟气排放连续监测仪器；火电厂大气污染物的连续监测按HJ/T75 中的规定执行；烟气排放连续监测装置经省级以上人民政府环境保护行政主管部门验收合格后，在有效期内其监测数据为有效数据。
”因此，CEMS已成为环境管理、环境监测、排污收费、污染物治理及实施污染物排放总量控制的科学可靠的依据及必要的技术手段。
2 工程情况简介南京协鑫热电有限公司建设规模为2×240t/h循环流化床锅炉配2×48MW机组，采用炉内投加石灰石脱硫方式，安有二台布袋除尘器，烟气由两侧烟道进入烟囱排出，烟囱高150m，由于两侧烟道工况类似，烟气的流动性好，CEMS采用“一拖二”系统配置，即在烟囱两侧烟道上分别安装一套采样装置，共用一套分析仪器。
监测项目为SO2、烟尘、NOx，附带测量参数为烟气温度、烟气量、流速、压力、水分、烟气含O2量等。
烟气监测系统(CEMS)检修规程
烟气排放连续监测系统（C E M S）运行、操作、维护规程一、系统结构CEMS烟气连续监测系统（CEMS）主要用来连续监测烟气中烟尘和二氧化硫及氮氧化物的排放浓度及排放总量。
系统主要包括: 烟气颗粒物监测子系统（烟尘CEMS）、气态污染物监测子系统（烟气CEMS）和排气参数监测子系统等三部分粉尘测量。
二、雪迪龙CEMS系统采取了模块化的结构, 可分解组合, 以适应不同的环境和不同的用户需要。
除了在污染源浓度和总量连续监测方面应用以外, 还可以作为脱硫效率监测和控制的在线仪器。
三、系统的主要功能单元大致可分为两部分即室内和室外部分。
室内部分主要有主机柜（包括样气处理、分析仪和数据采集处理等）、供电电源和净化压缩空气源, 主要完成系统供电, 样气处理、分析, 系统标定, 数据采集处理以及采样气路的净化等功能。
室外部分主要有采样监测点电器箱、红外测尘仪、流速监测仪、烟气采样探头、空气过滤器以及拌热采样管线和信号控制电缆等组成, 主要完成采样监测点的温度、压力、流速等物理量信号的采集, 烟气颗粒物含量测量, 烟气采样和预处理, 以及样气和各种信号的传输等。
四、烟气含量测量它包含四块:A.采样；B.气体预处理；C.气体分析；D.数据处理及传输。
1.采样:1. 1采样探头盒含二个220V电磁阀。
供电电源：220V AC 50HZ取样条件: 样气温度≤250℃样气压力:0~1000Pa含尘量: ≤200g/M3环境条件:-10~45该装置禁止在有爆炸性气体环境的场合下使用.1.1.1常维护: 采样探头盒中碳化硅过滤器需定期清理, 一般在三个月至半年, 应根据烟气中灰尘量的大小来做适当调整。
清理时要把过滤器从探头上取下, 用压缩空气进行内外清理干净。
或用清水进行清洗, 但清洗后必须用压缩空气进行内外吹干。
然后原样安装回原来位置, 并注意气密性。
1.1.2电磁阀如坏可用备件进行更换, 更换时注意接线对应。
2.气体预处理:2.1气体标定：在正常的测量状态下, 并确定整个气路无漏气的情况下发觉测量偏差较大, 则需进行标定。
烟尘烟气连续自动监测系统(CEMS)认证检测合格厂家名录
环境监测仪器认证检测合格产品名录
烟尘烟气连续自动监测系统（CEMS）认证检测合格厂家名录
COD在线自动监测仪认证检测合格产品名录
UV在线水质自动监测仪认证检测合格产品名录
氨氮在线自动监测仪认证检测合格产品名录
大气采样器及其它类仪器设备认证检测合格产品名录
* 重庆华天环保技术有限公司生产的HTJK-Ⅰ污染源在线自动监控仪仅对其污染治理设施运行记录仪（黑匣子）部分进行了检测（检测标准：HCRJ 039-1998 污染治理设施运行记录仪）
其它认证检测合格产品名录
五参数（pH、电导率、DO、浊度、水温）在线水质自动监测仪认证检测合格产品名录。
2024年连续排放监测系统(CEMS)市场环境分析
2024年连续排放监测系统（CEMS）市场环境分析1. 简介连续排放监测系统（Continuous Emission Monitoring System，简称CEMS）是用于监测工业生产过程中的废气排放的一种系统。
该系统通过安装在烟囱或排放通道上的传感器，实时监测和记录废气的成分和浓度，以确保企业的排放符合相关法规和标准。
2. 市场规模与趋势根据市场调研机构的报告，全球CEMS市场规模从2016年的10亿美元增长到2021年的15亿美元，年均增长率达到8%以上。
该市场预计在未来几年内将继续保持较高的增长趋势。
增长原因主要有以下几个方面：2.1 环保法规的日益严格随着全球关注环境保护和气候变化的加剧，各国政府对工业排放的法规和标准也越来越严格。
CEMS作为一种能够准确监测废气排放的技术手段，受到了政府的广泛认可和支持。
不符合排放标准的企业将面临严厉的罚款和其他处罚，因此CEMS的需求持续增长。
2.2 工业污染治理需求增加随着人们对环境质量的关注度提高，各行各业对工业污染治理的要求也越来越高。
CEMS作为一个全面、高效的监测系统，可以帮助企业实时掌握排放情况，及时采取相应的治理措施，保证排放达标。
这为CEMS的市场提供了广阔的发展空间。
2.3 新兴市场的发展推动需求新兴市场，尤其是亚洲地区，正迅速发展工业化进程，对于CEMS的需求也越来越大。
这些新兴市场对环保问题的重视程度日益提高，对CEMS的需求也日益增加。
预计未来几年，亚洲地区将成为CEMS市场增长最快的地区之一。
3. 市场竞争格局目前CEMS市场存在着较为激烈的竞争。
主要的竞争者包括全球领先的环境监测设备制造商以及一些专注于CEMS系统研发和销售的企业。
这些竞争者通过技术创新、产品质量和售后服务等方面展开竞争。
3.1 技术创新技术创新是企业在CEMS市场竞争中获得竞争优势的重要手段之一。
一些企业不断投入研发资金，推出更加准确、可靠和智能化的CEMS系统。
烟气排放连续监测系统(CEMS)运行管理和现场核查
和气态污染物采样方法”（GB/T 16157-1996）中 4.2.4 所述来布置 应配备方便、安全的爬梯或电梯
CEMS的仪器安装
采样伴热管走向和布置
采样伴热管的核查内容主要有两个方面，即采样伴热管 的走向角度和采样伴热管的设置温度。
① 采样伴热管的长度 适中，其走向应向下倾斜，角度不得小于 5º，并在每隔4~5m处装线卡箍固定。其走向为向上倾斜和出 现U字形或V字形的布线，均容易形成水封，造成有害气体的 损失，使监测结果偏低。
探头脱水装置
Hale Waihona Puke 采样探头 采样泵 过滤器 气体分析仪
（含压缩空气预处理系统） 除湿冷凝装置 伴热管线 排水系统
伴热管线
采样探头
安装过滤器（不绣钢或多孔陶瓷材料） 加热反吹装置（工厂压缩空气）
伴热管线
母线
PTC发热体
绝缘层 屏蔽层 外护套
恒功率 自限温
冷凝器
电子冷凝器 机械冷凝器（压缩机） 渗透装置脱水
（浓度值、生产厂商、有效期、不确定度等）
标气钢瓶内压力（和初始压力对比） 减压阀的情况（腐蚀或损坏） 标气瓶有序摆放
数据记录和处理系统检查
二级门禁
管理员可以通过密码进入管理系统进行参数或系数的设置， 一般工作人员（操作员）只能进行日常例行维护和操作
烟气(CEMS)在线监测系统
烟气（CEMS）在线监测系统一、背景介绍1、项目背景烟气排放连续监测系统（Continuous Emission Monitoring System）简称CEMS。
随着环保事业的发展，CEMS的技术日趋成熟和规范。
目前国内烟气CEMS大多采用“大件系统集成”，即主要分析部件采用进口设备，这样对测量的准确性提供了保证，但国内的大气污染物排放标准与设备厂商所在国或地区相差较大，多数排放企业没有对被测得污染物成分充分地净化处理，在高尘、高湿、流场不稳等客观恶劣监测环境下，使得没有改进的采样探头和分析仪器不太适合这样的监测场所。
烟气CEMS的实施需要对每个监测场所实行严格的现场勘查，熟悉被测试对象，单独的进行合理设计与配置、选材和施工，而不是用统一规格的产品让每一个现场去适应它。
另外烟气CEMS的运行是连续的，国内的市场环境造成销售价格偏低和维护的备品备件跟不上，售后服务自然纸上谈兵。
随着**“十二五”规划中节能减排的政策出台，以及行业内大气污染物排放标准的改版升级，特别是2007年后，湿法脱硫技术的广泛应用，导致许多颗粒物浓度低于150mg／m，因而颗粒物CEMS将主要以适合测量低浓度的散射法为主。
同时气态污染物CEMS将向全谱分析和线状光谱技术方向发展，测量范围则逐渐向低浓度发展，追求更高的准确度和精密度。
对于固定污染源废气自动连续监测系统而言，另外一个重要的组成部分是数据采集与传输系统。
该系统将重点发展数据加标技术，过程监控技术以及物联网技术。
天津智易时代科技发展有限公司根据**环保部对烟气排放连续监测系统的技术要求及有关标准，我们运用了先进的烟气成分分析技术、自动控制技术以及计算机数据处理和网络通讯技术，集成了一套烟气排放连续监测系统。
智易时代CEMS采用国际先进的红外分析仪与烟尘、温度、压力、流量、湿度及相关的辅助设备，结合多年的行业经验，设计了一套功能齐全完善的CEMS。
这套系统很集中的体现了我公司CEMS系统集成的优势，更加符合实际用户所需。
烟气连续监测系统CEMS管理规定
烟气连续监测系统（CEMS）管理规定一、CEMS维护规程和标准：1．分析仪部分日常维护工作为保证系统能够正常地运行，需要定期对系统进行维护，维护包括检查、故障判断及简单修理等。
日常检查的工作主要是巡视检查，当发现系统工作异常时进行处理；包括：1）检查进入到分析仪器的样气流量：样气流量应在0.5至0.8L/min之间，如果超出范围，可以通过样气及旁路气流量计的针阀来进行调节；如果仅仅通过调整针阀已经不能满足流量的要求（流量太低）时，则表明气路中有堵塞的情况，一般情况下为取样探头的过滤器滤芯堵塞，此时需要更换探头滤芯。
（更换滤芯的操作见维护部分）2）检查压缩机制冷器的工作温度显示情况：工作温度应在5度以下，如超出此温度，则需立即停止系统，检查故障。
3）.检查仪器的数据显示是否正常：如果数据显示值SO2含量很低，或氧含量很高，则表明气路中出现了泄漏，需要通过检漏的方法查找出泄漏点；如果系统中无泄漏点，而显示的数值仍然不正常，表明分析仪器工作不正常，需要使用标准样气进行标定。
4）检查压缩空气的工作压力，如果压力低于0.4 Mpa，则不能保证系统的正常工作。
5）检查储水筒的液位，快满时，及时倒掉，防止系统液位报警而停止运行。
6）检查冷凝器至仪表之间的管路，如果有水气（水雾）立即清里管路（防止清理时水进入仪表中）7）检查冷凝器蠕动泵排水情况，水柱排出不正常时，检查蠕动泵管是否破损，接点是否有渗漏。
8）检查仪器房内气味，如果气味太重，则说明系统有漏点需检查消除。
仪表校准校准：仪器在停电重新开机或长时间（一个月左右）运转后，须重新校准！1）零点校准使用钢瓶零标气进行零点校准：钢瓶零标气可以校准所有组分的零点。
首先，按一下“状态”按钮，“状态”指示灯灭，系统退出自动运行状态。
调节校准气瓶上的减压阀，按一下手动校准按钮，使样气流量为0.5L/min；数值稳定后，进入分析仪校验菜单，，按“Enter”键开始零点校准，接着根据屏幕提示操作，如操作无误，可按“Enter”键保存校准结果，否则应按“Esc”键退出，放弃本次操作；2）量程校准O2组分量程校准使用空气：首先，。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
烟尘烟气连续自动监测系统运行管理培训教材
烟尘监测的特点
现场条件恶劣 对仪器安装工艺提出更高的要求,烟尘仪使用的现场条件非常恶
劣的。仪器本身的元器件的选择应达确军品甚至宇航级的标准。 即使有些元器件无军品供应，也必须选择-20～-70℃宽温范围的。 否则就无法满足现场恶劣环境的长期稳定的工作。同时烟尘仪还 必须考虑防潮防尘的功能。 其他影响
16
烟尘烟气连续自动监测系统运行管理培训教材
4.3.2.2 第三代对穿法产品
第三代对穿法产品一个主要的特征是采用双光程光路结构(图4-3)。 除此之外光源则必须进行了机械或电子的调制、采用手动或自动的模 拟零点及跨度点现场校准手段，如果采用热致光源则必须有一套完善 的准直及对中机构、双光程的反射光采用角反射镜的方式实现等。
要考虑变量程问题，同时要考虑量程之间的衔接及线性
10
问题。
烟尘烟气连续自动监测系统运行管理培训教材
烟尘监测的特点
测量范围与现场条件相关
烟尘排放监测仪在出厂时难以给出精确的测量 范围，测量范围与有些烟尘颗粒的物性相关(包括密 度、颗粒粒径分布、光学特性、电学特性、流速等)， 即使p射线法也存在测量结果与现场条件的相关关系。 此外，除现场条件外，烟尘监测仪本身的结构不同 也会导致测量结果的差异。因此如果妻准确测量烟 尘浓度则必须进行参比试验，用标准方法校准仪器 安装在现场的偏差。
7 分，需要进行非线性修正。
烟尘烟气连续自动监测系统运行管理训教材
颗粒物的光学概念
透光度：一束先通过介质层耗散后，光束的强度与入 射光强度之比。 不透光度：一束光通过介质层耗散后，被耗散的光强 与入射光强度之比。 光密度：透光度与不透光度与介质颗粒浓度呈指数关 系，对透光度取倒数后再取以10为底的对数形成的新 的评价量称为光密度。因光密度与介质颗粒的浓度呈 线性关系。对于对穿法而言使用光密度评价和描述测 量过程更加方便。
17
烟尘烟气连续自动监测系统运行管理培训教材
对穿法产品
图4-4给出的是一款结构功能比较完善的对穿法烟尘 监测仪的光路结构图，其主要特点调制、校准、光源的参 比采用特种LCD材料实现(通过改变电压改变LCD材料的 通光特性)，整个系统无运动部件，系统采用单传感器单 电路处理，性能指标从结构上得到可靠的保证。
取决于燃料品种、燃烧方式，另一方面从处理治理的角
度取决于除尘的形式和效率。一般而言，对于大型排放
源，如燃煤热电厂，其直接排放烟气的烟尘质量浓度可
以达到20g/m，效率较高的除尘器(布袋除尘器、运行状
态较好的三电场的静电除尘器)烟尘排放浓度可达到
20～50mg/m。以下，因此烟尘监测仪浓度测量的动态
范围可达到三个数量级，所以在仪器设计过程中一方面
8
烟尘烟气连续自动监测系统运行管理培训教材
4.2.3 烟尘监测的特点
(1) 测量动态范围大 (2) 测量范围与现场条件相关 (3) 现场条件恶劣，对仪器安装工艺提出更高的要求 (4) 其他影响
9
烟尘烟气连续自动监测系统运行管理培训教材
烟尘监测的特点
测量动态范围大
烟尘排放的动态范围很大，一方面从燃烧的角度
无论是自动还是手动校准，必须定期检查标准源的有效性，是否被 污染、是否变形等。
22
烟尘烟气连续自动监测系统运行管理培训教材
对穿法烟尘监测仪使用特点
1、由于双光程对穿法烟尘监测仪采用双侧安装仪器，测量点对 面需安装反射镇。反射镜一般采用角反射镜(不能采用镜面反射 镜)，只要入射光束对准了反射镜，光束就经180º原路返回发射 端。如果反射不采用角反射镜，仪器的对中将成为一个难题， 加之在使用过程中的温度或其他因素造成的机械变形，仪器无 法长期保持准确对中，造成仪器无法正常工作，因此使用非角 反射镜的情况的对穿法烟尘仪也无法保证仪器长期的正常可靠 的工作。
烟尘烟气连续自动监测系统运行管理培训教材
第四章 颗粒物CEMS
烟尘烟气连续自动监测系统运行管理培训教材
本章主要内容
4.1 基本情况 4.2 烟尘颗粒物的特性 4.3 对穿法烟尘监测仪 4.4 散射法烟尘监测仪 4.5 其他烟尘监测仪
2
烟尘烟气连续自动监测系统运行管理培训教材
本章难点与重点
重点： 颗粒物CEMS的光路结构和基本使用特点。
21
烟尘烟气连续自动监测系统运行管理培训教材
对穿法烟尘监测仪的校准
校准的过程可以是自动或手动的。 自动过程仪器根据设定的时间自动地进行纠偏过程。有的自动校准的 烟尘仪一般还有一个功能，即监视挡尘镜片的污染程度，当污染造成 透过率偏差达到一定门限后自动报警，提示人工擦拭挡尘镜片。 手动校准过程必须采用手工的方式完成校准过程。一些仪器具有半自 动校准的功能，首先通过仪器自动地进行零点及跨度检测，对结果的 纠偏过程通过后台软件实现。
5
烟尘烟气连续自动监测系统运行管理培训教材
4.2.2 颗粒物的光学概念
以下是几个与光散射相关的概念: 颗粒物的光散射：光通过不均匀的介质颗粒时，介质颗粒中的偶极 子所激发的次波和入射光相互叠加，介质颗粒把入射光向四面八方 散射的现象称为颗粒物的光散射; 散射截面：一个颗粒在单位时间内散射的全部光能与入射光强之比; 散射系数：散射截面与颗粒的迎光面积之比; 吸收截面：一个颗粒在单位时间内吸收的全部光能与入射光强之比; 吸收系数：吸收截面与颗粒的迎光面积之比; 消光截面：一个颗粒在单位时间内移去的全部光能与入射光强之比。
23
烟尘烟气连续自动监测系统运行管理培训教材
对穿法烟尘监测仪使用特点
2、对穿法烟尘监测仪的测量范围，一些人想当然认为只要有光
透过就可以监测烟尘的浓度，甚至有人认为对穿法烟尘监测仪的 最大测量范围就是透光度为零时对应的浓度。其实由于仪器光源、 结构、高浓度修正机制不同，要准确使用，必须严格按所选型号 烟尘监测仪的测量范围要求使用。如果低排放浓度(如30mg/m以下) 采用大测量范围的仪器，就有可能达不到要求的测量精度要求， 甚至检测不到足以分辨的有效信号。反之，如果采用较小测量范 围的仪器测量较高的排放浓度，有些仪器无法给出正常的数据， 有些则因缺乏必要的高浓度等修正补偿措施，虽然能够得到数据 但数据的准确有效性大打折扣。一般的对穿法烟尘监测仪都采用 光密度来衡量测量范围，在选型仪器时必须评估所选仪器的光密 度测量范围是否与排放点的浓度及烟囱的直径对应。
跨度点的选择原则上尽量接近实测的透过率，但在烟气排放的条件 下，只要测量范围的选择是适当的，跨度点的选择对测量结果影响不大 .
20
烟尘烟气连续自动监测系统运行管理培训教材
对穿法烟尘监测仪的校准
实际校准过程分为两步，首先让仪器工作在一个标准源下， 如插入反光板，仪器的烟尘浓度输出应为零；插入反光板及跨度 板，仪器的输出应为仪器第一次校准检测时的输出值。如果上述 两个过程仅器的输出与段定值偏差超出仪器给定的准确度水平， 则要进行第二步，通过仪器的调整机构将偏差归零。标准源(反光 板和滤光片)插入的位置一般有两种情况，一种情况在仪器挡尘镜 片和传感器之间，另一种情况是挡尘镜片在标准源和传感器之间。 后者的校准过程可以消除掉镜片污染造成的影响，而前者只有通 过定期的检查擦拭挡尘镜片达到准确校准的目的。
6
烟尘烟气连续自动监测系统运行管理培训教材
颗粒物的光学概念
消光系数：消光截面与颗粒的迎光面积之比; (颗粒群的)浊度：单位体积内(颗粒群)的总消光截面; 不相关散射：当颗粒之间的距离足够大，一个颗粒的散射不因其他 颗粒的存在而受影响。当颗粒之间的距离大于颗粒直径的3倍以上 时，可以认为颗粒群的散射为不相关散射。烟尘排放一般为不相关 散射; 单散射及复散射：颗粒散射的光全部来自于入射光称为单散射，其 他情况为复散射。颗粒群发生不相关单散射时，颗粒群的整体行为 可用单个颗粒的散射行为代替。烟尘排放连续监测的条件下，一般 认为当不透光度大约大于0.4后复散射的影响就不能忽略了，这时 仪器在单散射原理上建立的线性关系就存在不可忽略的高次非线性成
18
烟尘烟气连续自动监测系统运行管理培训教材
对穿法产品
图4-5是另一款对穿法烟尘仪的光路结构图。光源的光通过准直透镜 组准直后分光为两部分，一部分直接进入传感器检测光源的输出，另一 部分两次通过反光镜进人烟囱测量区，再经过角反射镜后经视场调整镜 头组和接受透镜组进入传感器。改结构通过光源参比挡板交替测量信号 及跟踪光源的输出变化。反光镜及滤光镜片实现零点及跨度点的校准。 该光路结构要求在现场安装调试时要注意烟囱的大小和仪器要求必须匹 配，否则信号光无法准确汇聚于传感器。
除了仪器本身的功能及质量问题外，现场选点、仪器选型、调 试、参比都会对仪器的长期可靠工作造成强力的影响，这正是烟 尘监测仪在现场使用容易忽视又很难保证的条件，也正是使用好 烟尘仪必须要做好的工作。
12
烟尘烟气连续自动监测系统运行管理培训教材
4.3 对穿法烟尘监测仪
13
烟尘烟气连续自动监测系统运行管理培训教材
24
烟尘烟气连续自动监测系统运行管理培训教材
对穿法烟尘监测仪使用特点
3、双光程对穿法的测量区为两倍的光束穿越烟尘颗粒 群的距离。一般在选型时烟尘监测仪指明了烟尘仪能用 于多大的烟道或烟囱，烟尘仪所指明的烟道或烟囱适用 直径指的是从两端法兰端面之间的距离，包括烟道或烟 囱的内净尺寸、两倍的烟道或烟囱的壁厚及两倍的固定 法兰的探出长度。由于仪器准直系统的容限，必须考虑 该尺寸与烟尘仪的要求对应，否则安装后不能正确对焦。
25
难点： 颗粒物CEMS分析原理。
3
烟尘烟气连续自动监测系统运行管理培训教材
4.1 基本情况
颗粒物连续监测方法主要有对穿法、光散射法、动态光闪烁法、静电感应法。 由于各种方法的原理不同、发展历史不同，各自都有不同的特点，其适用的条 件也有不同。 1、对穿法出现较早，技术及制造工艺也比较成熟，但其种类也较多。目前在 现场使用的对穿 法烟尘仪基本都属于双光程的对穿法烟尘监测仪。 2、光散射法具有更高的分辨率，灵敏度更高，可以用于监测更低排放浓度的 排放源。相对于对穿法，光散射方法出现的较晚。 3、动态光闪烁法：利用一束光穿过被测颗粒群，由于进入光束中的颗粒数量 变化，光束光强会有瞬时的“涨落”，“涨落”的强度与烟尘浓度之间满足 一 定的相关性，通过测量光强涨落的强度可以反推烟尘颗粒的浓度。 4、摩擦电荷法则是独立于光学测量法的另外一种方法。目前该方法较多应用于 除尘设备运行状态的监视及报警
