高考化学图像专题
高考化学-平衡常数 转化率 平衡图像专题讲义
高考化学—-平衡常数、转化率—-专题讲义组长审核:授课主题化学平衡常数、转化率及反应方向的判断教学目的能够写出化学平衡常数的表达式;能够计算出物质的平衡转化率;教学重难点判断反应是否达到平衡状态;反应物平衡转化率的变化判断;焓变、熵变及化学反应方向的关系教学内容本节知识点讲解１、化学平衡常数(1)定义在一定温度下,当一个可逆反应达到化学平衡时,生成物浓度幂之积与反应物浓度幂之积的比值是一个常数,这个常数就是该反应的化学平衡常数(简称平衡常数),用K表示。
(2)表达式关于一般的可逆反应:m A(g)+ｎB(g)p C(g)+q D(g),K=、(3)应用①判断反应进行的限度K值大,说明反应进行的程度大,反应物的转化率高、Ｋ值小,说明反应进行的程度小,反应物的转化率低、Ｋ<1０−510−５～105〉105反应程度特别难进行反应可逆反应可接近完全②判断反应是否达到平衡状态化学反应a A(g)＋b B(g)cＣ(g)+ｄD(g)在任意状态时,浓度商均为Ｑc＝。
Qｃ>K时,反应向逆反应方向进行;Q c=K时,反应处于平衡状态;Ｑｃ<K时,反应向正反应方向进行。
③利用平衡常数判断反应的热效应若升高温度,K值增大,则正反应为吸热反应;若升高温度,K值减小,则正反应为放热反应。
2、转化率关于一般的化学反应:aＡ+b B c C+dＤ,达到平衡时反应物Ａ的转化率为α(A)=×100%＝×10０%［c0(A)为起始时Ａ的浓度,c(A)为平衡时A的浓度］反应物平衡转化率的变化判断判断反应物转化率的变化时,不要把平衡正向移动与反应物转化率提高等同起来,要视具体情况而定。
常见有以下几种情形:反应类型条件的改变反应物转化率的变化有多种反应物的可逆反应m A(g)+n B(g)ｐC(g)+qＤ(g) 恒容时只增加反应物A的用量反应物A的转化率减小,反应物B的转化率增大同等倍数地增大(或减小)反应物A、B的量恒温恒压条件下反应物转化率不变恒温恒容条件下m+n〉p+ｑ反应物A和Ｂ的转化率均增大m＋n<ｐ+q反应物Ａ和B的转化率均减小m+n=p+q反应物A和B的转化率均不变只有一种反应物的可逆反应m A(g)ｎB(g)+ｐC(ｇ) 增加反应物A的用量恒温恒压条件下反应物转化率不变恒温恒容条件下m＞n＋p反应物A的转化率增大ｍ〈n+p反应物A的转化率减小m=ｎ＋p反应物A和B的转化率不变3。
高中化学图像图表专题复习
高中化学图像图表专题复习一、图象题对于化学有关图象问题，可按以下的方法进行分析：1、看图像，认清坐标系，搞清纵、横坐标所代表的意义，并与勒夏特列原理挂钩。
所谓看图像，是指：一看轴（即横坐标和纵坐标的意义），二看点（即起点、折点、交点和终点），三看线（即线的走向和变化趋势），四看辅助线（如等温线、等压线、平衡线等），五看量的变化（如温度、浓度、压强、转化率、产率、百分含量等的变化趋势）等，这是解题的基础。
2、紧扣可逆反应的特征，搞清正反应方向是吸热还是放热，体积增大还是减小、不变，有无固体、纯液体物质参加或生成等。
3、看清速率的变化及变化量的大小关系，注意图像的走向是否符合给定的反应，在条件与变化之间搭桥；也可以根据坐标的数据，判断反应物或生成物在方程式中的系数，或据此求反应速率。
4、看清起点、拐点、终点，注意图像是否经过“原点”，即是否有“0”项，尤其是特殊点的意义，看清曲线的变化趋势。
5、先拐先平。
例如，在转化率-时间图上，先出现拐点的曲线先达到平衡，此时逆向推理可得该变化的温度高、浓度大、压强高。
6、定一议二。
勒夏特列原理只适用于一个条件的改变，所以图像中有多个变量时，先固定一个量，再讨论另外两个量的关系。
7、注意图像题中物质的转化率与百分含量的关系：某物质的转化率与其“百分数”相反。

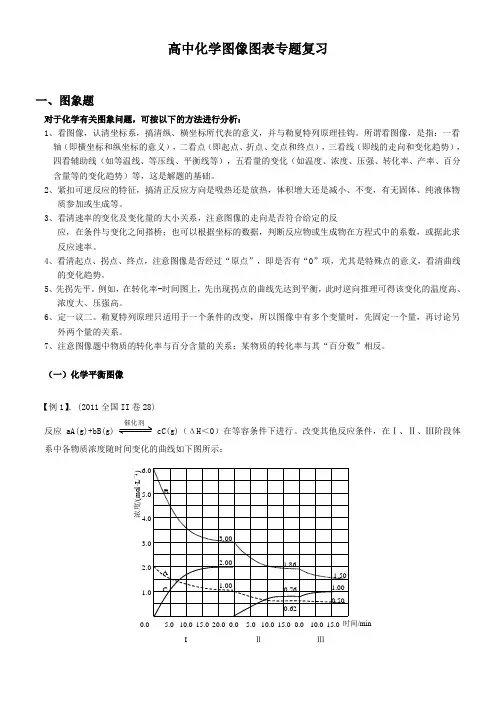

（一）化学平衡图像【例1】．(2011全国II 卷28) 反应aA(g)+bB(g)催化剂cC(g)（ΔH ＜0）在等容条件下进行。
改变其他反应条件，在Ⅰ、Ⅱ、Ⅲ阶段体系中各物质浓度随时间变化的曲线如下图所示：0.01.02.03.04.05.06.0 5.0 10.0 15.0 20.0 0.0 5.0 10.0 15.0 0.0 10.0 15.0 浓度/(m o l ·L －1) BA C3.00 2.001.001.860.76 0.621.501.00 0.50时间/minIⅡⅢ回答问题：(1）反应的化学方程式中，a:b:c 为_____________;(2）A 的平均反应速率v I (A)、v Ⅱ(A)、v Ⅲ(A)从大到小排列次序为_________； (3）B 的平衡转化率αI (B)、αⅡ(B)、αⅢ(B)中最小的是_____,其值是__________;(4）由第一次平衡到第二次平衡，平衡移动的方向是________________,采取的措施是____________; (5）比较第Ⅱ阶段反应温度(T 2)和第Ⅲ阶段反应温度(T 3)的高低：T 2 T 3(填“>”“<”“=”），判断的理由是_________________________________________;(6）达到第三次平衡后，将容器的体积扩大一倍，假定10min 后达到新的平衡，请在下图中用曲线表示第IV 阶段体系中各物质的浓度随时间变化的趋势（曲线上必须标出A 、B 、C ）。
高考化学专题专练题型十一图像分析型Word版含解析
高中化学学习资料金戈铁骑整理制作题型十一图像剖析型1．对于以下各图的表达，正确的选项是()A ．甲表示 H2与 O2发生反响过程中的能量变化，则H2的焚烧热为 483.6 kJ mol·－1B．乙表示恒温恒容条件下发生的可逆反响2NO 2(g)N 2O4(g) 中，各物质的浓度与其消耗速率之间的关系，此中交点 A 对应的状态为化学均衡状态C．丙表示 A、 B 两物质的溶解度随温度变化状况，将 A 、 B 饱和溶液分别由 t1℃升温至t2℃时，溶质的质量分数 B ＞ AD．丁表示常温下，稀释 HA 、HB 两种酸的稀溶液时，溶液的pH 随加水量的变化，则同浓度的 NaA 溶液的 pH 小于 NaB 溶液答案D分析 A 项， 483.6 kJ·mol －1是生成 2 mol 液态水对应的热量，错误； B 项，交错点 A 之后，速率和浓度仍在发生变化，不是均衡点，错误； C 项，将 A 、B 饱和溶液分别由 t1℃升温至 t2℃，因为在 t1℃时质量分数相等，因此在t2℃ 时仍保持不变，溶质的质量分数B ＝A ；D项，依据稀释时pH值的变化状况，HB的酸性小于HA的酸性，因此 B －的水解程度大于 A －的水解程度，同浓度时NaB的 pH值大，正确。
2．以下图示与对应的表达必定正确的选项是()A ．图1 所示，反响： X(g) ＋2Y(g)3Z(g)， b 的压强必定比 a 大B．图 2 表示合成氨反响是放热反响， b 表示在反响系统中加入了催化剂C．图 3 所示， t1℃时质量分数均为 20%的甲、乙两种溶液，升温到t2℃时，两种溶液中溶质的质量分数仍旧相等D．图 4 所示，用水稀释 pH 同样的盐酸和醋酸，Ⅰ表示醋酸，Ⅱ表示盐酸，且溶液导电性： c＞ b＞a答案B分析 A 项，反响前后化学计量数不变， b 曲线可能是加压或加催化剂的状况，错误；B 项，该反响为放热反响，加入催化剂能降低反响所需活化能，正确； C 项，升温后，甲的溶解度增大，变成不饱和溶液，其质量分数不变，但乙溶液有晶体析出，质量分数减小，错误； D 项，在 pH 同样的盐酸和醋酸中， c(H ＋ )同样，可是醋酸中仍含有大批CH 3COOH 分子，稀释同样倍数时，醋酸持续电离，pH 较小对应曲线为Ⅱ，导电性应为a＞ b＞ c，错误。
化学反应速率与化学平衡——图像专题(共52张PPT)
v
v正 v逆 t
v
t1
②若对上述反应加负催化剂 或减小压强，画出平衡移动 过程中的 v-t图。
v正 v逆
t1
t
2.速率----时间图像
原因分类： （1）若a、b无断点，则平衡移动肯定是改变某一物质的浓 度导致。
（2）若a、b有断点，则平衡移动原因可能是：①改变反应 体系的压强；②改变反应体系的温度；③同时不同程度地改 变反应物（或生成物）的浓度；
②若对上述反应降温或减小 压强，画出平衡移动过程中 的 v-t图。
v正 v逆
t1 t2
t
v逆 v正
t1 t2
t
2.速率----时间图像
（3） 催化剂 压强变化b
①对于mA(g)+nB(g) pC(g)+qD(g)，条件改变时有 右图变化，改变的条件可能 加正催化剂 ； 为：a.____________ 加压 ，m+n___p+q b.________ ；平 = 正 反应方向移动。 衡向____
mA(g)+nB(g)
A 的 转 化 率
pC(g)+qD(g) ΔH
T2C T1C
答 问 案 题
1、T1>T 与T 2 2的高低 2、是放热反应 ΔH<0 、放热反应还是吸热反应
看图技巧：
0
t1
t2
时间
（1）看清横纵坐标含义 （2）先拐先平衡数值大 （3）平衡移动
二、化学平衡图像
1.含量——时间图像
看图技巧：
（1）看清横纵坐标含义 （2）先拐先平衡数值大 （3）平衡移动
课堂练习
mA(g)+nB(g)
A 的 转 化 率
pC(g)+qD(g) ΔH
2021年高考化学专题：图表图形图像
1一．【2019考试说明】对图形、图表、图像的考试要求：
1．接受、吸收、整合化学信息的能力 ⑴ 对中学化学基础知识能正确复述、再现、辨认，并能融会贯通。
⑵ 通过对自然界、生产和生活中的化学现象的观察，以及实验现象、实物、模型的观察，对图形、图表的阅读，获取有关的感性知识和印象，并进行初步加工、吸收、有序存储。
⑶ 从提供的新信息中，准确地提取实质性内容，并与已有知识整合，重组为新知识块。
2．分析和解决化学问题的能力
⑴ 将实际问题分解，通过运用相关知识，采用分析、综合的方法，解决简单化学问题。
⑵ 将分析和解决问题的过程及成果，能正确地运用化学术语及文字、图表、模型、图形等进行表达，并做出合理解释。
二．热点图像分类展示
1．化学反应速率、化学平衡基本图像：m A(g) + n B(g)
p C(g) + q D(g) ΔH >0，m+n
>p+q
⑴
速率曲线图⑵
转化率曲线图：(
p 1<p 2)。
高中化学化学反应原理中的图像图表和数据分析题知识点归纳及专题练习题(含答案)
高中化学化学反应原理中的图像图表和数据分析题知识点归纳及专题练习题（含答案）一、知识点归纳规律方法巧抓“6点”突破电解质溶液图像图表数据分析题(1)抓起点，明确电解质溶液的浓度或pH 。
(2)抓反应“一半”点，判断溶质成分和量的关系。
(3)抓“恰好”反应点，溶质的成分、溶液的性质和是什么因素造成的。
(4)抓溶液“中性”点，溶质的成分、哪种反应物过量或不足。
(5)抓反应“过量”点，溶质成分、判断谁多、谁少还是等量。
(6)抓“两倍”点，溶质成分，溶液性质。
思维建模解化学平衡图像题的“五看”“两法”五看⎩⎪⎨⎪⎧看两轴——认清两轴所代表的含义看起点——判断反应物和生成物看拐点——由拐点可判断反应速率看是否是突变点——看改变条件时是否脱离原平衡点判定反应条件看曲线的变化趋势——判断平衡的移动方向两法⎩⎪⎨⎪⎧先拐先平——判断反应条件的差异定一议二——固定单一条件，讨论另外两个条件变化产生的影响二、专题练习题角度(一) 化学平衡中的图像图表和数据分析题1．(2016·新课标全国Ⅰ，27改编)CrO 2－4和Cr 2O 2－7在溶液中可相互转化。
室温下，初始浓度为1.0 mol·L －1的Na 2CrO 4溶液中c (Cr 2O 2－7)随c (H ＋)的变化如图所示。
根据A点数据，计算出该转化反应的平衡常数为________。
解析由图中A点数据，可知：c(Cr2O2－7)＝0.25 mol·L－1、c(H＋)＝1.0×10－7 mol·L－1，则进一步可知c(CrO2－4)＝1.0 mol·L－1－2×0.25 mol·L－1＝0.5 mol·L －1，根据平衡常数的定义可计算出该转化反应的平衡常数为1.0×1014。
答案 1.0×10142．(2016·全国Ⅱ，27改编)以丙烯、氨、氧气为原料，在催化剂存在下生成丙烯腈(C3H3N)和副产物丙烯醛(C3H4O)的热化学方程式如下：①C3H6(g)＋NH3(g)＋32O2(g)===C3H3N(g)＋3H2O(g) ΔH＝－515 kJ·mol－1②C3H6(g)＋O2(g)===C3H4O(g)＋H2O(g) ΔH＝－353 kJ·mol－1(1)图(a)为丙烯腈产率与反应温度的关系曲线，最高产率对应的温度为460 ℃，低于460 ℃时，丙烯腈的产率________(填“是”或“不是”)对应温度下的平衡产率，判断理由是__________________________________________________________________；高于460 ℃时，丙烯腈产率降低的可能原因是________(双选，填标号)。
高考化学专题复习：化学平衡图像专题
高(Gao)考化学专题复习：化学平衡图像专题1．对反(Fan)应2A（g）＋2B（g）3C（g）＋D（？），下列图象的描述(Shu)正确的是A. 依(Yi)据图①，若(Ruo)t1时升高温度，则ΔH<0B. 依据图①，若t1时增大压强，则D是固体或液体C. 依据图②，P1>P2D. 依据图②，物质D是固体或液体【答案】B2．下列图示与对应的叙述相符的是A. 图甲表示放热反应在有无催化剂的情况下反应过程中的能量变化B. 图乙表示一定温度下，溴化银在水中的沉淀溶解平衡曲线，其中a点代表的是不饱和溶液，b点代表的是饱和溶液C. 图丙表示25℃时，分别加水稀释体积均为100mL、pH=2的一元酸CH3COOH溶液和HX溶液，则25℃时HX的电离平衡常数大于CH3COOHD. 图丁表示某可逆反应生成物的量随反应时间变化的曲线，由图知t时反应物转化率最大【答案】B3．—定条(Tiao)件下，CO2(g)+3H2(g)CH3OH (g)+H2O(g) △H=－57.3 kJ/mol，往(Wang) 2L 恒容密(Mi)闭容器中充入 1 mol CO2和(He)3 mol H2，在不同催化剂作(Zuo)用下发生反应①、反应②与反应③，相同时间内CO2的转化率随温度变化如下图所示，b点反应达到平衡状态，下列说法正确的是A. a 点 v(正)>v(逆）B. b点反应放热53.7 kJC. 催化剂效果最佳的反应是③D. c点时该反应的平衡常数K=4/3(mol-2.L-2)【答案】A4．如图是可逆反应A+2B2C+3D的化学反应速率与化学平衡随外界条件改变（先降温后加压）而变化的情况，由此推断错误的是A. 正反应是放热反应B. A、B一定都是气体C. D一定不是气体D. C可能是气体【答案】B5．下图是恒温下H2(g)+I2(g)2HI(g)+Q(Q>0)的化学反应速率随反应时间变化的示意图，t1时刻改变的外界条件是A. 升高温(Wen)度B. 增大(Da)压强C. 增大反应(Ying)物浓度D. 加入(Ru)催化剂【答(Da)案】C6．汽车尾气净化的主要反应原理为2NO(g)+2CO(g)2CO2(g)+N2(g)。
高考化学总复习----溶液中的图像题解题思路及专题练习
高考化学总复习----溶液中的图像题解题思路及专题练习“溶液中图像题”中点偏难，考察的是综合能力，属于拉分型的必考考点，需师生共研重点突破!（考纲要求）考查知识点：(1)强弱电解质、溶液酸碱性与pH的关系、盐类水解等基本概念、理论的分析判断。
(2)三大平衡(电离平衡、水解平衡、溶解平衡)的影响规律及应用。
(3)三大常数(电离常数、水解常数、溶度积常数)的表达式及其应用。
解答溶液中图像题的一般思路：1. 分析横纵坐标表示的意义。
2. 结合原理分析点、线、面。
点：起点、拐点、终点、过量点。
线：增函数、减函数、斜率、线性关系等3. 化学平衡中的先拐先平、定一议二等技巧仍适用4、原理：（1）电离平衡（弱酸、弱碱、水、多元弱酸的酸式盐考虑电离平衡）（2）水解平衡（有弱酸阴离子、多元弱酸的酸式根、弱碱阳离子的盐考虑弱离子的水解平衡）（3）三大守恒（电荷守恒、物料守恒、质子守恒）一、稀释曲线：(1)稀释，弱电解质的电离程度、有弱离子的盐水解程度均增大，无限稀释看作水。
(2)注意：可以从起点及PH图像的斜率判断强弱酸（斜率越大酸性越强）。
(3)提醒：一是任何条件下，只要溶液中c(H＋)＝c(OH－)一定呈中性；二是溶液中电荷一定守恒。
典例1、【2015年高考全国1卷第13题】浓度均为0.10mol/L、体积均为V0的MOH和ROH溶液，分别加水稀释至体积V，pH随lg（V/ V0）的变化如图所示，下列叙述错误的是（）。
A．MOH的碱性强于ROH的碱性B．ROH的电离程度：b点大于a点C．若两溶液无限稀释，则它们的c(OH-)相等D．当lgV/ V0=2时，若两溶液同时升高温度，则c(M+)/c(R+)增大思考：ROH的电离平衡常数K是多少？练习1、【2017届辽宁省葫芦岛市】取浓度均为0.1mol/L的NaA和NaB两种盐溶液各1L，分别通入少量CO 2，发生反应：NaA+CO2+H2O=HA+NaHCO3、2NaB+CO2+H2O=2HB+Na2CO3。
知识讲解—化学平衡图像(基础)
高考总复习化学平衡图像图像题是化学反应速率和化学平衡部分的重要题型。
这类题可以全面考查各种条件对化学反应速率和化学平衡的影响,具有很强的灵活性和综合性。
该类题型的特点是：图像是题目的主要组成部分，把所要考查的知识寓于坐标曲线上，简明、直观、形象，易于考查学生的观察能力、类比能力和推理能力。
当某些外界条件改变时,化学反应速率或有关物质的浓度(或物质的量、百分含量、转化率等)就可能发生变化,反映在图像上,相关的曲线就可能出现渐变(曲线是连续的)或突变(出现"断点")。
解答化学平衡图像题必须抓住化学程式及图像的特点。
析图的关键在于对“数”、“形” 、“义” 、“性”的综合思考，其重点是弄清“四点”（起点、交点、转折点、终点）及各条线段的化学含义，分析曲线的走向，发现图像隐含的条件，找出解题的突破口。
一、解答化学平衡图像题的一般方法：化学平衡图像题，一是以时间为自变量的图像；二是以压强或温度为自变量的图像。
从知识载体角度看，其一判断化学平衡特征；其二应用勒夏特列原理分析平衡移动过程；其三逆向思维根据图像判断可逆反应的有关特征；其四综合运用速率与平衡知识进行有关计算。
①确定横、纵坐标的含义。
②分析反应的特征：正反应方向是吸热还是放热、气体体积是增大还是减小或不变、有无固体或纯液体物质参与反应等。
③分清因果，确定始态和终态；必要时可建立中间态以便联系始、终态（等效模型）。
④关注起点、拐点和终点，分清平台和极值点，比较曲线的斜率，把握曲线的变化趋势，抓住“先拐先平数值大”。
⑤控制变量：当图像中有三个变量时，先确定一个量不变，再讨论另外两个量之间的关系。
⑥最后检验结论是否正确。
二、常见化学平衡图像归纳：例：对于反应mA (g)+nB (g)pC (g)+qD (g)，若m+n＞p+q且ΔH＞0。
1．v-t图像2．v-p（T）图像3．c-t图像4．c-p（T）图像类型一：速率-时间的图像例1．右图是恒温下某化学反应的反应速率随反应时间变化的示意图，下列叙述与示意图不相符合．．．．的是（）A．反应达平衡时，正反应速率和逆反应速率相等B．该反应达到平衡态Ⅰ后，增大反应物浓度，平衡发生移动，达到平衡态ⅡC．该反应达到平衡态Ⅰ后，减小反应物浓度，平衡发生移动，达到平衡态ⅡD．同一反应物在平衡态Ⅰ和平衡态Ⅱ时浓度不相等从图像可看出该反应达到平衡态Ⅰ后v正突然增大，v逆当时不变，而后才增大，应该是增大反应物浓度所致。
