DB34T 1146-2010 保温装饰一体板外墙外保温系统
保温装饰一体板技术标准

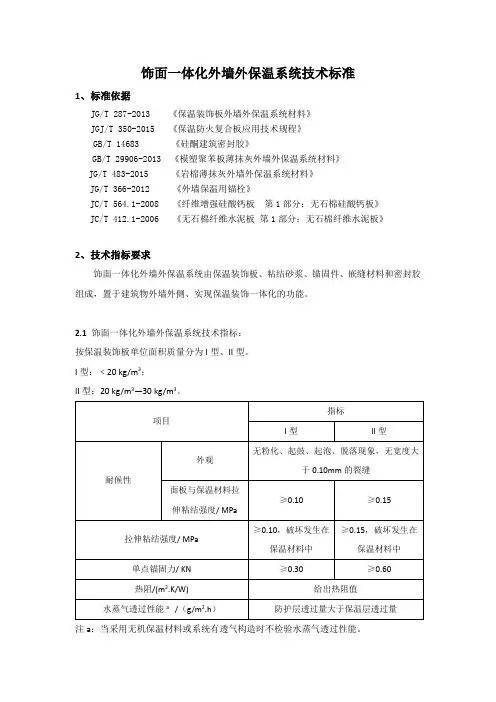

饰面一体化外墙外保温系统技术标准1、标准依据JG/T 287-2013 《保温装饰板外墙外保温系统材料》JGJ/T 350-2015 《保温防火复合板应用技术规程》GB/T 14683 《硅酮建筑密封胶》GB/T 29906-2013 《模塑聚苯板薄抹灰外墙外保温系统材料》JG/T 483-2015 《岩棉薄抹灰外墙外保温系统材料》JG/T 366-2012 《外墙保温用锚栓》JC/T 564.1-2008 《纤维增强硅酸钙板第1部分：无石棉硅酸钙板》JC/T 412.1-2006 《无石棉纤维水泥板第1部分：无石棉纤维水泥板》2、技术指标要求饰面一体化外墙外保温系统由保温装饰板、粘结砂浆、锚固件、嵌缝材料和密封胶组成，置于建筑物外墙外侧、实现保温装饰一体化的功能。
2.1饰面一体化外墙外保温系统技术指标：按保温装饰板单位面积质量分为I型、II型。
I型：﹤20 kg/m3；II型：20 kg/m3—30 kg/m3。
注a：当采用无机保温材料或系统有透气构造时不检验水蒸气透过性能。
2.2 保温装饰板技术指标2.2.1外观：保温装饰板外观颜色均匀一致、无破损。
2.2.2 保温装饰板技术指标如下：同时所用保温材料须符合相应规范要求：模塑聚苯板（EPS）应符合GB/T 29906-2013 《模塑聚苯板薄抹灰外墙外保温系统》中5.3要求岩棉应符合JG/T 483-2015 《岩棉薄抹灰外墙外保温系统材料》中5.2.1要求。
2.2.3 装饰面技术指标：项目指标耐酸性，48h无异常耐碱性，96h无异常耐盐雾，500h无损伤耐老化，1000h合格耐污染性%≤10附着力，级≤1注：耐污染性、附着力仅限于平涂饰面2.2.4 尺寸容许偏差：2.3装饰板基板主要技术指标：2.4 粘结砂浆技术指标：2.5锚固件及锚栓主要技术指标：2.6 硅酮建筑密封胶（耐候胶）技术指标：。
保温装饰一体板标准

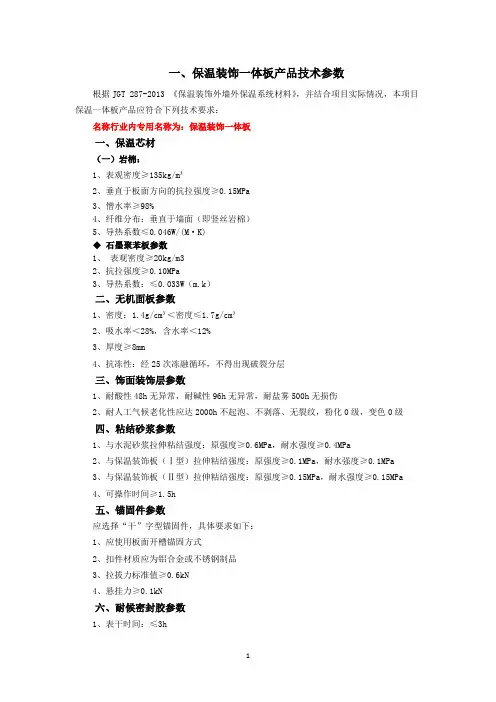

一、保温装饰一体板产品技术参数根据JGT 287-2013 《保温装饰外墙外保温系统材料》，并结合项目实际情况，本项目保温一体板产品应符合下列技术要求：名称行业内专用名称为：保温装饰一体板一、保温芯材（一）岩棉：1、表观密度≥135kg/m³2、垂直于板面方向的抗拉强度≥0.15MPa3、憎水率≥98%4、纤维分布：垂直于墙面（即竖丝岩棉）5、导热系数≤0.046W/(M·K)◆石墨聚苯板参数1、表观密度≥20kg/m32、抗拉强度≥0.10MPa3、导热系数：≤0.033W（m.k）二、无机面板参数1、密度：1.4g/cm³＜密度≤1.7g/cm³2、吸水率＜28%，含水率＜12%3、厚度≥8mm4、抗冻性：经25次冻融循环，不得出现破裂分层三、饰面装饰层参数1、耐酸性48h无异常，耐碱性96h无异常，耐盐雾500h无损伤2、耐人工气候老化性应达2000h不起泡、不剥落、无裂纹，粉化0级，变色0级四、粘结砂浆参数1、与水泥砂浆拉伸粘结强度：原强度≥0.6MPa，耐水强度≥0.4MPa2、与保温装饰板（Ⅰ型）拉伸粘结强度：原强度≥0.1MPa，耐水强度≥0.1MPa3、与保温装饰板（Ⅱ型）拉伸粘结强度：原强度≥0.15MPa，耐水强度≥0.15MPa4、可操作时间≥1.5h五、锚固件参数应选择“干”字型锚固件，具体要求如下：1、应使用板面开槽锚固方式2、扣件材质应为铝合金或不锈钢制品3、拉拔力标准值≥0.6kN4、悬挂力≥0.1kN六、耐候密封胶参数1、表干时间：≤3h2、弹性恢复率：≥80%3、拉伸模量：23℃时，＞0.4MPa；-20℃时，＞0.6MPa4、质量损失率≤10%二、一体板安装要求根据GB50411 《建筑节能工程施工质量验收规范》项目一体板安装需注意以下几点：一、关于粘贴1、保温一体板与基层墙体间有效粘结面积≥50%，门窗洞口及挑出部分、建筑物阳角处、应采用全面积粘贴；2、宜采用点框法粘贴保温装饰板，粘结层厚度不宜超过 15mm；二、关于锚固1、锚固件应使用“干”字型锚固件，使用板面开槽方式安装；2、锚固件之间最大间距不得大于 500mm，且一侧不少于 2 个锚固件。
岩棉板外墙外保温系统应用技术导则
根据国家和地方现行相关技术规范、标准，并吸取兄弟省市同类标准的先进 经验，结合合肥市地域、气候特点，以及憎水型半硬质岩棉板保温材料和系统的 性能及技术特征，经广泛调查和试验研究，认真总结工程实践经验，在广泛征求 意见的基础上进行导则的编制。
本导则共分 7 章和 2 个附录。主要内容包括：1 总则、2 术语、3 基本规定、 4 系统及材料性能、5 设计、6 施工、7 工程质量验收、附录 A、附录 B、附录 C 等。

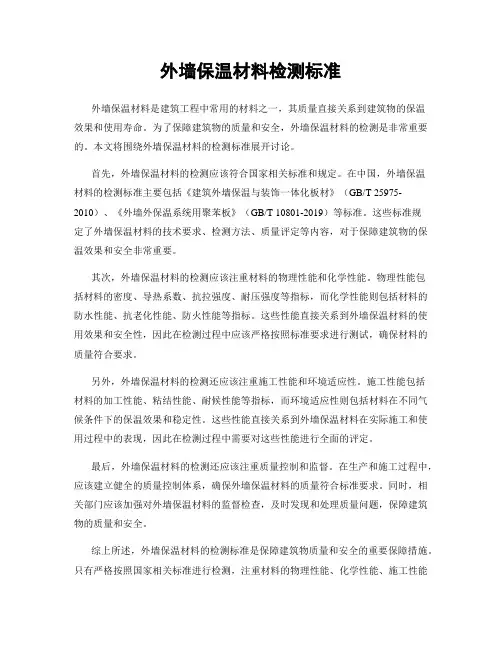

外墙保温材料检测标准
外墙保温材料检测标准外墙保温材料是建筑工程中常用的材料之一，其质量直接关系到建筑物的保温效果和使用寿命。
为了保障建筑物的质量和安全，外墙保温材料的检测是非常重要的。
本文将围绕外墙保温材料的检测标准展开讨论。
首先，外墙保温材料的检测应该符合国家相关标准和规定。
在中国，外墙保温材料的检测标准主要包括《建筑外墙保温与装饰一体化板材》（GB/T 25975-2010）、《外墙外保温系统用聚苯板》（GB/T 10801-2019）等标准。
这些标准规定了外墙保温材料的技术要求、检测方法、质量评定等内容，对于保障建筑物的保温效果和安全非常重要。
其次，外墙保温材料的检测应该注重材料的物理性能和化学性能。
物理性能包括材料的密度、导热系数、抗拉强度、耐压强度等指标，而化学性能则包括材料的防水性能、抗老化性能、防火性能等指标。
这些性能直接关系到外墙保温材料的使用效果和安全性，因此在检测过程中应该严格按照标准要求进行测试，确保材料的质量符合要求。
另外，外墙保温材料的检测还应该注重施工性能和环境适应性。
施工性能包括材料的加工性能、粘结性能、耐候性能等指标，而环境适应性则包括材料在不同气候条件下的保温效果和稳定性。
这些性能直接关系到外墙保温材料在实际施工和使用过程中的表现，因此在检测过程中需要对这些性能进行全面的评定。
最后，外墙保温材料的检测还应该注重质量控制和监督。
在生产和施工过程中，应该建立健全的质量控制体系，确保外墙保温材料的质量符合标准要求。
同时，相关部门应该加强对外墙保温材料的监督检查，及时发现和处理质量问题，保障建筑物的质量和安全。
综上所述，外墙保温材料的检测标准是保障建筑物质量和安全的重要保障措施。
只有严格按照国家相关标准进行检测，注重材料的物理性能、化学性能、施工性能和环境适应性，加强质量控制和监督，才能确保外墙保温材料的质量符合要求，为建筑物的保温效果和使用寿命提供保障。
外墙外保温系统施工质量检查要点
外墙外保温系统施工质量检查要点第一条本要点根据《外墙外保温工程技术规程》JGJ144-2004、《建筑装饰装修工程质量验收规范》GB50210-2001等相关规范并结合本地实际情况编写。
第二条本要点所称的建筑节能常用材料主要是指外墙外保温系统组成的各类材料。
建筑节能常用检测分为型式检验和现场抽样复检。
所称的建筑节能施工质量是指外墙外保温系统中各工序完成后的工程质量。
第三条建筑节能常用材料的型式检验项目及进场复检的项目见附件。
第四条建筑节能施工质量重点检查项目：（一）保温板系统中板材粘贴面积及粘贴强度；（二）保温砂浆系统中的保温砂浆厚度及粘贴强度；（三）硬质泡沫聚氨酯保温系统中保温层的厚度；（四）基层墙面必须清理干净，无油污及妨碍粘结的附着物，垂直度、平整度须满足规范要求，找平层与基层必须粘结牢固，无脱层、空鼓、裂缝；（五）固定锚栓件的规格、安装数量、抗拔强度，耐碱网格布的性能指标及热镀锌钢丝网网孔大小、丝径和镀锌层质量；（六）外墙面砖粘贴的粘贴强度；（七）当现场存在以下情况时应对建筑节能保温系统完成后的现场进行保温墙体传热阻、自然条件下外墙内表面温度的检测。
1、对保温施工质量有怀疑；2、保温材料无相关产品认证手续，无验收标准；3、保温材料无热工性能检验报告，保温体系材料无型式检验报告。
第五条外墙面砖作为保温系统饰面层时, 粘贴强度应进行断缝检测。
断缝应从饰面砖表面切割至基体表面，深度应一致。
第六条保温板、保温砂浆及硬质泡沫聚氨酯系统中原材料抽样复检数量。
同一生产厂家、同规格材料、同一工程片区、同期施工的工程，保温施工面积每10000m2为一个检测批次，不足10000m2的按一个检测批抽样。
且每幢不多于2个检测批次；低层建筑每10幢不少于1个检测批。
第七条建筑节能施工质量抽样复检数量。
（一）建筑节能保温系统中粘贴强度、粘贴面积的抽样复检。
按保温施工面积每2000m2划分为一个批次，不足2000m2的按一个检测批次抽样，且每幢不少于一组。

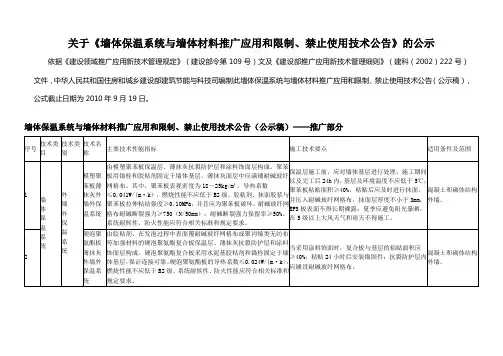

关于《墙体保温系统与墙体材料推广应用和限制、禁止使用技术公告》的公示
关于《墙体保温系统与墙体材料推广应用和限制、禁止使用技术公告》的公示依据《建设领域推广应用新技术管理规定》（建设部令第109号）文及《建设部推广应用新技术管理细则》（建科（2002）222号）文件，中华人民共和国住房和城乡建设部建筑节能与科技司编制此墙体保温系统与墙体材料推广应用和限制、禁止使用技术公告（公示稿），公式截止日期为2010年9月19日。
墙体保温系统与墙体材料推广应用和限制、禁止使用技术公告（公示稿）——推广部分
墙体保温系统与墙体材料推广应用和限制、禁止使用技术公告（公示稿）——限制部分
墙体保温系统与墙体材料推广应用和限制、禁止使用技术公告（公示稿）——禁止部分。
保温装饰板外墙外保温系统应用技术规程
目次1 总则 (1)2 术语 (2)3 基本规定 (3)4 性能要求 (5)4.1 系统性能要求 (5)4.2 组成材料性能要求 (6)5 设计 (11)5.1 一般规定 (11)5.2 体统构造 (12)6 施工 (14)6.1 一般规定 (14)6.2 主要施工机具 (15)6.3 施工工序 (16)6.4 施工要点 (17)7 验收 (20)7.1 一般规定 (20)7.2 主控项目 (21)7.3 一般项目 (23)7.4 验收 (23)附录A 特殊部位保温装饰板外墙外保温系统构造参照详图 (25)附录B （资料性附录）民用建筑保温装饰板外墙外保温体统防火要求 (33)本规程用词说明 (35)引用标准名录 (36)条文说明 (39)1 总则1.0.1 为深入贯彻国家和我省建筑节能政策及相关规定, 规范保温装饰板外墙外保温系统的性能要求、设计、施工与工程验收, 做到技术先进, 经济合理, 安全适用, 确保工程质量, 制定本规程。
1.0.2 本规程适用于我省以混凝土、砌体结构为基层的新建、扩建民用建筑及既有建筑节能改造保温装饰板外墙外保温工程的设计、施工与工程质量验收。
1.0.3 保温装饰板外墙外保温工程的设计、施工及质量验收等除应符合本规程外, 尚应符合国家、行业和我省现行有关标准的规定。
2 术语2.0.1 保温装饰板外墙外保温系统 external thermal insulation systems based on insulated decorative panel固定于建筑物外墙外侧的保温装饰一体化产品, 由保温装饰板、胶粘剂、密封胶、锚固件、填缝材料等组成。
2.0.2 保温装饰板 insulated decorative panel在工厂预制成型的板状制品, 由保温材料、带饰面层的面板复合而成, 具有保温和装饰功能。
2.0.3 保温装饰板外墙外保温工程 external thermal insulation on walls based on insulated decorative panel 将保温装饰板及各种组成材料通过工程现场组合、拼装及施工安装, 固定在外墙外表面上的建筑物实体。
DB34T 1146-2010 保温装饰一体板外墙外保温系统
5.2 保温装饰板
5.2.1 燃烧性能
ｗｗｗ．ｂｚｆｘｗ．ｃｏｍ 保温装饰板用保温材料除燃烧性能应符合表 3 的要求外，其他性能还应满足：模塑聚苯板密度不
按 JG 149-2003 中附录 F的规定进行。 6.6.2 五个锚栓拉拔力的平均值
在做完 2 cm 抹面砂浆后的砌体墙上做拉拔，共拉五个锚栓，取 5 个拉拔值的平均值，试验方法 按 JG 149-2003 中附录 F的规定进行。
7 检验规则
6
标准分享网 免费下载
DB34/ 1146—2010
ｗｗｗ．ｂｚｆｘｗ．ｃｏｍ 按 GB/T 1771-2007 的规定进行。
6.4 胶粘剂 6.4.1 拉伸粘结强度
按 JC/T 992-2006 的附录 A的规定进行。 6.4.2 可操作时间
按 JC/T 992-2006 中 5.8 规定进行。 6.5 勾缝胶
按 GB/T 14683-2003 的规定进行。 6.6 锚固件 6.6.1 单个锚栓抗拉承载力标准值
项目
单位面积质量，kg/m2
原强度
拉抻粘结强度
耐水 耐冻融
耐温
耐沾污性，%
耐酸性，48h(只做氟碳漆)
耐碱性，96h
耐盐雾，500h(只做氟碳漆)
指标
金属面层
≤10
非金属面层
≤25
E型、P型≥0.10，X型≥0.20，且破坏面不在界面层
E型、P型≥0.10，X型≥0.20，且破坏面不在界面层
E型、P型≥0.10，X型≥0.20，且破坏面不在界面层
保温装饰一体化板外墙外保温系统采购标准
保温装饰一体化板外墙外保温系统采购标准一、前言外墙外保温系统是建筑节能的重要组成部分，在建筑行业得到了广泛应用。
保温装饰一体化板外墙外保温系统是其中的一种常见形式，具有保温、装饰、结构一体化的特点，逐渐受到市场的青睐。
然而，由于市面上产品质量良莠不齐，因此采购时需要严格把关，确保选用符合标准的产品。
本文将从材料选用、施工要求和售后服务等方面，为大家介绍保温装饰一体化板外墙外保温系统的采购标准。
二、材料选用1.外墙保温板（1）导热系数应符合国家标准，保温性能良好，需符合建筑工程标准GB/T xxx-2009《外墙外保温用硅酸盐复合保温板》的相关规定。
（2）密度要求适中，不能过轻影响墙体结构牢固度，也不能过重增加施工难度及成本。
2.粘结剂（1）粘结剂应具有优良的附着力和耐久性，能够牢固粘结外墙保温板，并能够承受外部环境的侵蚀。
（2）粘结剂应符合国家标准GB xxx-2006《外墙外保温系统粘结剂及砂浆》的相关规定。
3.装饰面层（1）装饰面层材料应具有一定的抗污能力，易清洁，色彩稳定，不易褪色。
（2）装饰面层材料应符合国家标准GB/T 9756-2001《用建筑涂料的界面涂料》的相关规定。
三、施工要求1.施工单位资质采购单位在选择施工单位时，应充分考虑施工单位的资质，包括施工单位的注册资质、施工项目经验、技术人员素质等。
2.施工方案施工单位应提出详细的施工方案，包括施工工艺、进度计划、质量保证措施等。
采购单位应对施工方案进行审核，并可以要求施工单位作出修改。
3.施工质量监督采购单位应加强对施工质量的监督，包括对材料的验收、施工工艺的检查、施工质量的验收等。
确保施工质量符合规定标准。
四、售后服务1.产品质量保证供应商应提供一定的产品质量保证期限，在保质期内，对产品出现的质量问题负责，承担相关的维修和更换责任。
2.技术支持供应商应提供相应的技术支持，包括产品使用说明、施工技术培训、问题处理等服务。
3.售后服务承诺供应商应提供明确的售后服务承诺，包括服务范围、服务内容、服务时间等，以确保用户在使用过程中能够得到及时的帮助和支持。
合肥市建筑节能技术与产品推广、限制、禁止使用目录(第一批)
建
筑
围
护
结
构
保
温
隔
热
技
术
保温系统关键材料
18
耐碱玻璃纤维网布
执行标准：《耐碱玻璃纤维网布》JC/T 841、
以耐碱玻璃纤维织成的网格布为基布，表面涂覆高分子耐碱涂层制成的网格布(简称耐碱玻纤网布)。该产品强度高、粘结性好、服帖性、定位性极佳，广泛应用于墙体增强，外墙保温等。
蒸压砂加气混凝土薄块主要技术指标如下：干密度≤425 kg/m3，导热系数≤0.12 w/m•k，抗压强度≥2.0MPa，抗拉强度≥0.1MPa。
民用与工业建筑保温墙体
22
蒸压加气混凝土砌块
执行标准：《蒸压砂加气混凝土砌块》GB/11968-2006
房屋建筑的非承重内填充墙体。
23
石膏砌块
在原料、生产、施工、使用、废弃物回收上均不污染环境，执行标准：GB/T698-1998
房屋建筑，其中外平开窗仅适用于多层建筑
29
隔热钢型材中空玻璃平开窗
用隔热钢型材和中空玻璃制成。抗风压强度P3≥2.5kPa，气密性q1≤1.5m3/(m·h)，水密性△P≥250Pa，隔声性Rw≥30dB，传热系数K≤3.0W/(m2·K)，并符合当地建筑节能设计标准要求，采用三元乙丙胶条密封，为保证空腹型材与不同五金件连接强度满足各自功能实现所需的要求，应采用内衬局部加强板等加强措施。
遮
阳
技
术
33
建筑用外遮阳金属百叶帘系统
该系统由金属罩盒、侧轨、金属百叶帘片、底轨，控制绳、驱动装置、传动装置等部件组成。通过控制百叶升降、双向翻转及百叶角度调节，具有遮阳、调光、通风特点。
该系统性能应当满足《建筑遮阳通用要求》（JG/T 274）和《建筑用遮阳金属百叶帘》（JG/T 251）等标准要求。产品应当安装在建筑结构件上。
建筑节能工程外墙外保温现场检测抽样方法
附件1：建筑节能工程外墙外保温现场检测抽样方法、数量及判定标准为统一镇海区建筑节能现场检测工作，根据《建筑节能工程施工验收规范》（GB50411-2007）及国家有关标准，结合本区实际情况，对建筑节能现场检测作如下规定：一、饰面层与保温层粘结强度现场拉拔试验（一）保温板外墙外保温系统1、采用面砖饰面层做法（1）薄抹面层与保温层的粘结强度现场拉拔试验①检测条件：薄抹面层施工完成，养护时间达到粘结材料要求的龄期，并在下道工序施工前。
②检测数量：每个单位工程检测1组，每组测3处（每处测1点，下同）。
③检测结果判定：检测粘结强度平均值必须满足设计要求且不小于0.1MPa。
破坏界面不得位于界面层。
（2）面砖与粘结层的粘结强度现场拉拔试验①检测条件：面砖饰面层施工完成，养护时间达到粘结材料要求的龄期。
②检测数量：每个单位工程检测1组，每组测3处。
③检测结果判定：检测粘结强度平均值必须满足设计要求且不小于0.4MPa；一组内可有一处试样的粘结强度小于0.4MPa，但不应小于0.3MPa。
2、采用涂料饰面层做法薄抹面层与保温层的粘结强度现场拉拔试验①检测条件：薄抹面层施工完成，养护时间达到粘结材料要求的龄期。
②检测数量：每个单位工程检测1组，每组测3处。
③检测结果判定：检测粘结强度平均值必须满足设计要求且不小于0.1MPa。
破坏界面不得位于界面层。
（二）保温砂浆外墙外保温系统1、采用面砖饰面层做法（1）薄抹面层与保温层的粘结强度现场拉拔试验①检测条件：薄抹面层施工完成，养护时间达到粘结材料要求的龄期，并在下道工序施工前。
②检测数量：每个单位工程检测1组，每组测3处。
③检测结果判定：检测粘结强度平均值必须满足设计要求且不小于0.1MPa。
破坏界面不得位于界面层。
（2）面砖与薄抹面层的粘结强度现场拉拔试验①检测条件：面砖饰面层施工完成，养护时间达到粘结材料要求的龄期。
②检测数量：每个单位工程检测1组，每组测3处。
③检测结果判定：检测粘结强度平均值必须满足设计要求且不小于0.4MPa。
保温装饰板外墙外保温系统工程技术规程
保温装饰板外墙外保温系统工程技术规程一、引言保温装饰板外墙外保温系统工程技术规程是为了指导和规范保温装饰板外墙外保温系统的施工工艺和质量要求，保证工程质量和施工安全。
本规程适用于保温装饰板外墙外保温系统的设计、施工、验收和维护等阶段。
二、术语和定义2.1 保温装饰板：一种具有保温和装饰功能的建筑材料，常用于外墙外保温工程。
2.2 外墙外保温系统：以保温装饰板为主要材料，结合其他辅助材料和构件，形成的外墙保温系统。
2.3 施工单位：指承担保温装饰板外墙外保温系统施工任务的企事业单位或个人。
2.4 施工图设计单位：指负责保温装饰板外墙外保温系统施工图设计的企事业单位或个人。
三、施工工艺3.1 工程准备施工前，施工单位应准备好所需材料、设备和施工人员，并进行必要的技术交底。
3.2 基层处理3.2.1 基层表面应平整、无明显凸凹和裂缝，必要时需进行修补和处理。
3.2.2 基层应清洁无尘，施工前应进行清扫和除尘处理。
3.3 粘结剂涂刷3.3.1 根据保温装饰板的特性和基层情况，选择适当的粘结剂。
3.3.2 粘结剂应均匀涂刷于基层表面，厚度应符合设计要求。
3.4 保温装饰板安装3.4.1 保温装饰板应按设计要求进行排列和安装，板与板之间应保持一定的缝隙。
3.4.2 保温装饰板应牢固固定，使用适当的固定件和粘结剂。
3.5 防护层施工3.5.1 防护层应采用防水、耐候性好的材料。
3.5.2 防护层应均匀涂刷于保温装饰板表面，厚度应符合设计要求。
四、质量要求4.1 施工质量4.1.1 保温装饰板外墙外保温系统的施工应符合相关标准和规范的要求。
4.1.2 施工过程中应保证施工质量，避免出现漏浆、空鼓、脱落等质量问题。
4.2 工程验收4.2.1 施工完成后，施工单位应按照设计要求，进行工程验收。
4.2.2 工程验收应包括对保温装饰板外墙外保温系统的外观、尺寸、平整度、固定性等方面进行检查。
五、安全措施5.1 施工现场应设置明显的安全警示标志，确保施工人员的安全。
外墙保温相关标准规范
外墙保温相关标准规范标准规范应满足国家或行业标准、规范，不限于：《外墙外保温工程技术规程》JGJ 144-2008《建筑外墙外保温防火隔离带技术规程》JGJ 289-2012《挤塑聚苯板(XPS)薄抹灰外墙外保温系统材料》GB/T 30595-2014《保温装饰外墙外保温系统材料》JG/T 287-2013《建筑外墙外保温用岩棉制品》GB/T 25975-2010《外墙保温用锚栓》JG/T 366《外墙外保温柔性耐水腻子》JG/T 229《耐碱玻纤网格布》JC/T 841-2007《建筑外墙外保温系统的防火性能试验方法》GB/T 29416-2012 建筑节能工程施工质量验收规范-GB50411—2007建筑工程装饰面砖粘结强度检验标准-JGJ110—2008《弹性建筑涂料》（JG/T172-2014）《合成树脂乳液砂壁状建筑涂料》（JG/T24-2000W型）《水性多彩建筑涂料》（HG/T4343-2012）《合成树脂乳液外墙保温及涂料》GB/T 9755-2001《复层建筑涂料》（GB/T-9779-2005）《建筑内外墙用底漆》（JG/T210-2007）《建筑外墙用腻子》（JG/T157-2009）《建筑涂饰工程施工及验收规程》(JGJ/T29-2003)《涂装作业安全规程涂漆工艺安全及其通风净化》(GB6514-1995)《涂装作业安全规程安全管理通则》(GB7691-2003)《建筑施工高处作业安全技术规范》(JGJ80-91)《建筑装饰装修工程质量验收规范》(GB50210-2001)《住宅装饰装修工程施工规范》(GB50327-2001)《建筑工程施工质量验收统一标准》GB50-300-2013以及其他可能涉及的国家规范四川省、成都市颁布的其它地方标准、条例及管理要求等外墙保温及涂料施工应符合招标人《外墙保温及涂料施工技术标准》、《EPS线条、涂料仿PK砖、防流挂、分格缝及其他部位做法》（附件5、附件6）之规定所有材料均需满足上述标准、规范要求，如上述标准规范已有更新的标准规范，则以最新的为准。
外墙外保温系统构造和技术要求
（一）外墙外保温系统构造和技术要求1、粘贴泡沫塑料保温板外保温系统<1>粘贴泡沫塑料保温板外保温系统（以下简称粘贴保温板系统）由粘结层、保温层、抹面层和饰面层构成。
粘结层材料为胶粘剂，保温层材料可为EPS板、PU板和XPS板，抹面层材料为抹面胶浆，抹面胶浆中满铺增强网；饰面层材料可为涂料或饰面砂浆。
保温板主要依靠胶粘剂固定在基层上，必要时可使用锚栓辅助固定，保温板与基层墙体的粘贴面积不得小于保温板面积的40%。
<2>以EPS板为保温层做面砖饰面时，抹面层中满铺耐碱玻纤网并用锚栓与基层形成可靠固定，保温板与基层墙体的粘贴面积不得小于保温板面积的50%，每平方米宜设置4个锚栓，单个锚栓锚固力应不小于0.30KN。
<3>XPS板两面需使用界面剂时，宜使用水泥基界面剂。
<4>建筑物高度在20m以上时，在受负风压作用较大的部位宜采用锚栓辅助固定。
<5>保温板宽度不宜大于1200mm，高度不宜大于600mm。
<6>必要时应设置抗裂分隔缝。
<7>粘贴保温板系统的基层表面应清洁，无油污、脱模剂等妨碍粘结的附着物。
凸起、空鼓和疏松部位应剔除并找平。
找平层应与墙体粘结牢固，不得有脱层、空鼓、裂缝，面层不得有粉化、起皮、爆灰等现象。
<8>保温板应按顺砌方式粘贴，竖缝应逐行错缝。
保温板应粘贴牢固，不得有松动和空鼓。
<9>墙角处保温板应交错互锁。
门窗洞口四角处保温板不得拼接，应采用整块保温板切割成形，保温板接缝应离开角部至少200mm。
2、胶粉EPS颗粒保温浆料外保温系统1、胶粉EPS颗粒保温浆料外保温系统（以下简称保温浆料系统）由界面层、保温层、抹面层和饰面层构成。
界面层材料为界面砂浆；保温层材料为胶粉EPS颗粒保温浆料，经现场拌和后抹或喷涂在基层上；抹面层材料为抹面胶浆，抹面胶浆中满铺增强网；饰面层可为涂料和面砖。
保温装饰一体板外墙外保温系统工程质量鉴定标准
保温装饰一体板外墙外保温系统工程质量鉴定标准该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。
会计专业合作社实习报告内容与收获该保温装饰一体板外墙外保温系统工程质量鉴定标准该文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢!本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注。
文档下载说明Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document 保温装饰一体板外墙外保温系统工程质量鉴定标准can be customized and modifiedafter downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!保温装饰一体板外墙外保温系统工程的质量鉴定标准主要是为了确保建筑外墙保温系统在设计、施工和验收过程中能够符合相关的技术要求和标准，保障建筑物的使用寿命、节能效果和安全性。
河北省住房和城乡建设厅关于发布《特种胶复合饰面保温板外墙外保温工程技术规程》的通知
河北省住房和城乡建设厅关于发布《特种胶复合饰面保温板外墙外保温工程技术规程》的通知
文章属性
•【制定机关】河北省住房和城乡建设厅
•【公布日期】2010.06.22
•【字号】冀建质〔2010〕335号
•【施行日期】2010.08.01
•【效力等级】地方规范性文件
•【时效性】现行有效
•【主题分类】城乡建设
正文
河北省住房和城乡建设厅关于发布《特种胶复合饰面保温板外墙外保温工程技术规程》的通知
各设区市住房和城乡建设（建设）局，华北石油管理局：
由河北省建设机械协会材料构件委员会编制的《特种胶复合饰面保温板外墙外保温工程技术规程》已通过审查，批准为河北省工程建设标准，编号为
DB13(J)/T109-2010，现予以发布，自2010年8月1日起施行。
本规程由河北省建设机械协会材料构件委员会负责解释，河北省工程建设标准化管理办公室负责管理。
二〇一〇年六月二十二日。
装饰保温一体化板技术要求
.0外墙保温装饰一体板技术要求一、金属装饰保温板的饰面层：镀铝锌钢板厚度0.6mm，铝锌合金镀层，面层采用氟碳漆，涂层漆膜厚度大于25μm。
二、金属装饰保温板的保温层：1、改性硬泡聚氨酯保温板5cm厚，防火性能B1级（GB 8624-1997标准），容重≥35kg/m³，导热系数λ≤0.024W/(m·K)（严寒C区居住建筑节能设计标准J12647-2014、新XJJ/T 063-2014）2、岩棉（摆锤法）保温板10cm厚，防火性能A级（GB 8624-1997标准），容重≥100kg/m³，导热系数λ≤0.048W/(m·K)，憎水率≥98%，建筑外墙外保温用岩棉制品GB/T 25975-2010。
三、金属装饰保温板性能的检测要求：1、全项检测性能指标应符合新疆建设厅和乌鲁木齐市墙改办相关标准的技术要求，包括尺寸允许偏差、外观质量、芯材物理学性能、体系的拉伸粘接强度、耐冻融性、抗冲击性等。
2、体系的抗风压、耐候性指标应符合《外墙外保温工程技术规程》JGJ144-2004的技术要求。
3、防火性能达到《建筑材料燃烧性能分级方法》GB 8624-1997标准。
四、外墙保温装饰一体板的安装工艺：粘锚结合：粘接砂浆点框法粘接，粘接面积≥60%，塑料膨胀锚栓（不得使用再生塑料）深入墙内的锚固深度≥40mm。
五、对辅材质量的要求：1、辅助固定件采用≥1.0mm厚铝板角码。
2、板缝保温采用聚乙烯泡沫棒填充实。
3、采用耐性优良的外墙专用硅酮耐候胶密封板缝。
4、采用中档以上品牌胶粉厂家生产的粘接砂浆，并提供当地检测部门检验合格的检测报告。
六、对施工资质的要求：建筑总承包、装饰装修贰级或防腐保温施工专业承包叁级。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
E型、P型≥0.10，X型≥0.20，且破坏面不在界面层
≤10
无异常
无异常
无损伤
5.3 胶粘剂
胶粘剂性能指标应符合表 6 的要求。
表6 胶粘剂性能指标
项目
指标
拉伸粘结强度，MPa
原强度
≥0.60ቤተ መጻሕፍቲ ባይዱ
ｗｗｗ．ｂｚｆｘｗ．ｃｏｍ （与水泥砂浆）
拉伸粘结强度，MPa
耐水 原强度
≥0.40 E型、P型≥0.10，X型≥0.20
勾缝胶 对保温装饰板板缝进行密封的材料。
4 类型
4.1 分类
4.1.1 按保温材料类型分为：模塑聚苯板型（E 型）、挤塑聚苯板型（X 型）、聚氨酯型（P 型）。 ——E 型：保温材料为模塑聚苯板。 ——X 型：保温材料为挤塑聚苯板。 ——P 型：保温材料为硬质发泡聚氨酯或聚氨酯板。
4.1.2 按饰面类型分为：金属面板（A 型）、非金属面板（B 型）。 ——A 型：面板为金属面板。 ——B 型：面板为非金属面板。 保温装饰一体板外墙外保温系统基本构造详见表 1。
7.1 检验分类
产品检验分出厂检验、现场复检和型式检验。
7.1.1 出厂检验
a) 出厂检验项目： 1) 保温装饰板：外观、尺寸允许偏差、单位面积质量、拉伸粘结强度原强度； 2) 胶粘剂：可操作时间； 3) 锚固件：单个锚栓抗拉承载力标准值。
b) 正常生产时，出厂检验应每批进行一次。 c) 检验批
1) 保温装饰板：同一材料、同一工艺每 3000 m2 为一批，不足 3000 m2 时也视为一批； 2) 胶粘剂：同一材料、同一工艺每 15 吨为一批，不足 15 吨时也视为一批； 3) 勾缝胶：同一品种、同一类型每 1 吨为一批，不足 1 吨时也视为一批； 4) 锚固件：同一材料、同一工艺每 10000 个为一批，不足 10000 个时也视为一批。
2 规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文 件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T 9780-2005 建筑涂料涂层耐沾污性试验方法 GB/T 1771-2007 色漆和清漆 耐中性盐雾性能的测定 GB/T 6342-1996 泡沫塑料与橡胶 线性尺寸的测定
ICS 91.060.10 Q 15
DB34
安徽省地方标准
DB 34/T 1146—2010
保温装饰一体板外墙外保温系统
External thermal insulating rendering systems made of decorative board
2010 - 04 - 22 发布
2010 - 05 - 22 实施
烧结空心砖基层 ≥0.40
指标 ≥0.60 蒸压加气块基层 ≥0.55
混凝土多孔砖基层 ≥0.40
5.6 在保温装饰一体板外墙外保温系统中所采用其它材料及附件应分别符合相应的产品标准的要求。
6 试验方法
4
标准分享网 免费下载
DB34/ 1146—2010
6.1 试验环境 标准试验室条件为空气温度（23±2）℃，相对湿度（50±10）%。
ｗｗｗ．ｂｚｆｘｗ．ｃｏｍ 按 GB/T 1771-2007 的规定进行。
6.4 胶粘剂 6.4.1 拉伸粘结强度
按 JC/T 992-2006 的附录 A的规定进行。 6.4.2 可操作时间
按 JC/T 992-2006 中 5.8 规定进行。 6.5 勾缝胶
按 GB/T 14683-2003 的规定进行。 6.6 锚固件 6.6.1 单个锚栓抗拉承载力标准值
3 术语和定义
下列术语和定义适用于本文件。 3.1
保温装饰一体板外墙外保温系统 置于建筑物外墙表面的外保温及装饰一体化系统，由保温装饰板、锚固件、胶粘剂及勾缝胶等组成。 3.2 保温装饰板 在工厂预制成型的板状材料，由保温材料与装饰材料复合而成，具有保温和装饰功能。
1
DB34/T 1146—2010 3.3
≤500 破坏次数少于2次，冲击直径不大于12 mm 破坏次数少于2次，冲击直径不大于18 mm 不小于工程项目的风荷载设计值 系统内侧未渗透 设防烈度等级下饰面及外保温系统无脱落
5.2 保温装饰板
5.2.1 燃烧性能
ｗｗｗ．ｂｚｆｘｗ．ｃｏｍ 保温装饰板用保温材料除燃烧性能应符合表 3 的要求外，其他性能还应满足：模塑聚苯板密度不
保温装饰一体板外墙外保温系统性能指标应符合表 2 的要求。
2
标准分享网 免费下载
DB34/ 1146—2010
表2 保温装饰一体板外墙外保温系统性能指标
项目
耐候性
外观 面板与保温材料拉伸粘结强度，MPa
原强度
拉伸粘结强度，MPa
耐水 耐冻融
耐温
吸水量，g/m2
抗冲击强度，5次
安徽省质量技术监督局 发 布
DB34/ 1146—2010
前言
本标准依据 GB/T 1.1-2009 给出的规则起草。 本标准由安徽省产品质量监督检验研究院提出。 本标准由安徽省质量技术监督局归口。 本标准起草单位：合肥乐千年涂料有限公司、安徽省根源光大节能建材有限公司、安徽本雅明节能 科技有限公司、安徽省产品质量监督检验研究院、合肥市建筑质量安全监督站。 本标准主要起草人：曹丽荣、陈万立、周飚、方超、周松桂、司马文龙、鲍宏伟、靳快乐、张效歧、 陈后军。 本标准为首次发布。
ｗｗｗ．ｂｚｆｘｗ．ｃｏｍ GB 8624 建筑材料及制品燃烧性能分级
GB/T 9265-2009 建筑涂料 涂层耐碱性的测定 GB/T 9274-1988 色漆和清漆 耐液体介质的测定 GB/T 10801.2-2002 绝热用挤塑聚苯乙烯泡沫塑料 GB/T 14683-2003 硅酮建筑密封胶 JC 689-1998 金属面聚苯乙烯夹芯板 JC/T 992-2006 墙体保温用膨胀聚苯乙烯板胶粘剂 JG 149-2003 膨胀聚苯板薄抹灰外墙外保温系统 JG 158-2004 胶粉聚苯颗粒外墙外保温系统 JGJ 144-2004 外墙外保温工程技术规程
金属面板 （A 型）、 非金属面板（B
型）
4.2 标记 保温装饰一体板外墙外保温系统标记由保温材料类型、面板类型及标准号（或编号）组成。
示例：保温材料为模塑聚苯板、面板为铝板外墙外保温系统标记为：E-A－标准号（或编号）。
5 要求 5.1 保温装饰一体板外墙外保温系统组成材料必须由系统产品制造商配套提供。 5.1.1 保温装饰一体板外墙外保温系统
按 JG 149-2003 中附录 F的规定进行。 6.6.2 五个锚栓拉拔力的平均值
在做完 2 cm 抹面砂浆后的砌体墙上做拉拔，共拉五个锚栓，取 5 个拉拔值的平均值，试验方法 按 JG 149-2003 中附录 F的规定进行。
7 检验规则
6
标准分享网 免费下载
DB34/ 1146—2010
按 JG 158-2004 中附录 G的规定进行。 6.3 保温装饰板 6.3.1 燃烧性能
按 GB 8624 的规定进行。 6.3.2 外观
在自然光线下目测。
5
DB34/T 1146—2010 6.3.3 尺寸允许偏差
按 GB/T 6342-1996 的规定进行。 6.3.4 单位面积质量
按 JC 689-1998 中 6.3.1 的规定进行。 6.3.5 拉伸粘结强度
3 m以上，3.0 J 3 m以下，10.0 J
抗风压值，kPa
不透水性
抗震性能（有抗震性能要求时做）
指标 表面无裂纹、空鼓、起泡、剥离现象 E型、P型≥0.10，X型≥0.20 E型、P型≥0.10，X型≥0.20 E型、P型≥0.10，X型≥0.20 E型、P型≥0.10，X型≥0.20 E型、P型≥0.10，X型≥0.20
a) 原强度：无附加要求。 b) 耐水：（23±2）℃的水中养护 7 d，取出后放置 1 d。 c) 耐冻融：按下述条件进行循环 10 次，取出后放置 1 d。当试样处理过程中断时，试样应在（-20
±2）℃条件下。 1) 在（23±2）℃的水中浸泡 8 h： 2) 在（-20±2）℃的条件下冷冻 16 h。 d) 耐温：（70±2）℃的条件下放置 7 d。
7.1.2 现场复验
a) 现场复验项目： 1) 保温装饰一体板外墙外保温系统：拉伸粘结强度、锚固件锚固深度、锚固件数量； 2) 保温装饰板：拉伸粘结强度；
ｗｗｗ．ｂｚｆｘｗ．ｃｏｍ 3) 胶粘剂：与保温装饰板拉伸粘结强度；
项目
单位面积质量，kg/m2
原强度
拉抻粘结强度
耐水 耐冻融
耐温
耐沾污性，%
耐酸性，48h(只做氟碳漆)
耐碱性，96h
耐盐雾，500h(只做氟碳漆)
指标
金属面层
≤10
非金属面层
≤25
E型、P型≥0.10，X型≥0.20，且破坏面不在界面层
E型、P型≥0.10，X型≥0.20，且破坏面不在界面层
E型、P型≥0.10，X型≥0.20，且破坏面不在界面层
表4 保温装饰板外观和尺寸允许偏差
项目 外观
厚度，mm 长度，mm 宽度，mm 对角线差，mm 板面平整度，mm
指标 颜色均匀一致，表面平整，无破损
±2.0 ±2.0 ±2.0 ≤3.0 ≤1.0/m
5.2.3 保温装饰板性能指标应符合表 5 的要求。
3
DB34/T 1146—2010
表5 保温装饰板性能指标
（与保温装饰板）
耐水
E型、P型≥0.10，X型≥0.20
可操作时间，h
≥1.5
5.4 勾缝胶
勾缝胶主要性能指标应符合 GB/T 14683-2003 标准的要求。
5.5 锚固件
锚固件主要性能指标应符合表 7 的要求。
