10T750KW一电两炉中频熔炼炉技术方案
10吨中频炉技术参数的总结
3
作者:康忠波 永鑫电炉城站长
M3/h MPa ℃ ℃ 2套 196 万
120 0.2~0.3 5~35 35~55
老型号普通并联线路 10 吨中频炉由功率为 6000 kw 的中频电源 1 套配 10 吨熔炼炉两台。 用 二台 3150KVA 专用整流变压器组成 12 脉 6000KW 中频电源使用, 普通并联线路 10T/6000KW 熔炼电炉设备主要技术参数 序号 1 2 3 4 5 6 7 项 额定容量 额定功率 额定中频频率 额定温度 熔化率 单位电耗 目 10T 6000KW 350 Hz 1700℃ 约 8T/H 熔炼约 550-600kwh/T
西安科信感应加热设备有限公司
10 吨中频炉技术参数的总结
10 吨一拖二中频炉由一台高压开关柜、一台整流变压器、一台 12 脉中频电源、两台 10 吨 炉体(带炉盖和不带炉盖两种形式,带炉盖时有手动和液压两种操作方式) 、一套液压装置 (双泵液压系统一台,液压倾炉油缸 4 只,炉衬顶出油缸 1 只) 、1 台倾炉操作台、水分配 器、水冷却装置,一套中频电源分别向两台电炉供电,可以两台炉可同时熔炼,也可以一台 中频炉熔炼,另一台中频炉可控制所需温度进行浇铸或保温。 (称一拖二 10 吨中频炉) 。 10 吨一拖二中频炉:具有过电压、过电流、炉衬、水温、水压、短路、接地等保护系统, 并且有故障、温度等指示。
10 吨一拖二中频炉主要技术参数 项目 电炉参数 额定容量 单位 T t
1
数据 10t 10 作者:康忠波 永鑫电炉城站长
西安科信感应加热设备有限公司
最大容量 感应圈内经φ 感应圈高度 最高工作温度 变压器容量 变压器一次电压 变压器二次电压 中频电源额定功率 线圈电压 额定工作频率 电源变换效率 启动成功率 综合参数 设备功率因数 熔化率(升温到 1800 ℃) 熔化电耗(升温到 1800 ℃) 工作噪音 液压系统 液压站容量 工作压力 液压介质 冷却水系统 流量 供水压力 进水温度 出水温度 漏炉报警装置 价格
中频炉冶炼工艺设计全
中频炉冶炼工艺设计全中频炉是一种常用的金属炉冶设备,具有操作灵活、能耗低、效率高等优点。
下面是中频炉冶炼工艺设计的详细步骤。
1.炉型选择:根据炼制金属的特性和要求,选择适合的炉型。
常见的中频炉有感应加热炉、电阻加热炉等。
2.容量确定:根据工艺要求和产能需求,确定中频炉的容量。
一般情况下,中频炉的容量范围为几十千克到几百吨不等。
3.工艺流程设计:制定炼炉的工艺流程。
包括原料准备、炉料配比、炉前处理、炉内炼炉、渣液处理等环节。
4.原料准备:选择合适的原料,并进行分类、计量、清洗等工序。
根据炼金属的需要,合理配制炉料。
5.炉料配比:根据工艺要求,确定炉料的配比。
炉料的配比应考虑到各种元素的含量及其比例,以保证炉内反应的顺利进行。
6.炉前处理:为了提高炉内炼炉的效果和减少能源消耗,常常需要进行炉前处理。
例如,对于含有脏杂质的废旧金属,可以进行热处理、除杂等工艺,以减少炉内渣液的产生。
7.炉内炼炉:根据工艺流程,在中频炉中进行炼炉操作。
根据金属的特性,调整加热功率、温度、保温时间等参数,使金属熔化、相互分离、净化等反应得以进行。
8.喷吹工艺:对于一些需要氧化的金属,可采用喷吹工艺。
通过将氧化剂喷吹到炉内,使金属与氧化剂发生反应,以氧化金属和去除有害元素。
9.渣液处理:炼炉过程中产生的渣液需要进行处理。
常见的渣液处理方式有渣否分离、净化、去除有害元素等。
10.产品处理:炼炉结束后,得到的金属产品需要进行后续处理。
例如,对于铸造产品,需要进行铸造成型、冷却、清洗等工序。
11.能源利用:中频炉的设计应充分考虑能源的利用效率。
例如,可以采用余热回收技术,将炉体散热的余热用于预热原料或供热供暖。
12.环保措施:设计中频炉时,应注重环保方面的考虑。
例如,通过合理的排放控制、废气处理等手段,减少对环境的影响。
综上所述,中频炉冶炼工艺设计的步骤包括炉型选择、容量确定、工艺流程设计、原料准备、炉料配比、炉前处理、炉内炼炉、喷吹工艺、渣液处理、产品处理、能源利用和环保措施。
10吨中频电炉的使用流程与注意事项
10吨中频电炉的使用流程与注意事项下载温馨提示:该文档是我店铺精心编制而成,希望大家下载以后,能够帮助大家解决实际的问题。
文档下载后可定制随意修改,请根据实际需要进行相应的调整和使用,谢谢!并且,本店铺为大家提供各种各样类型的实用资料,如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等,如想了解不同资料格式和写法,敬请关注!Download tips: This document is carefully compiled by theeditor.I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!10吨中频电炉的操作流程与安全注意事项10吨中频电炉是一种大型的工业熔炼设备,广泛应用于钢铁、铸造等行业。

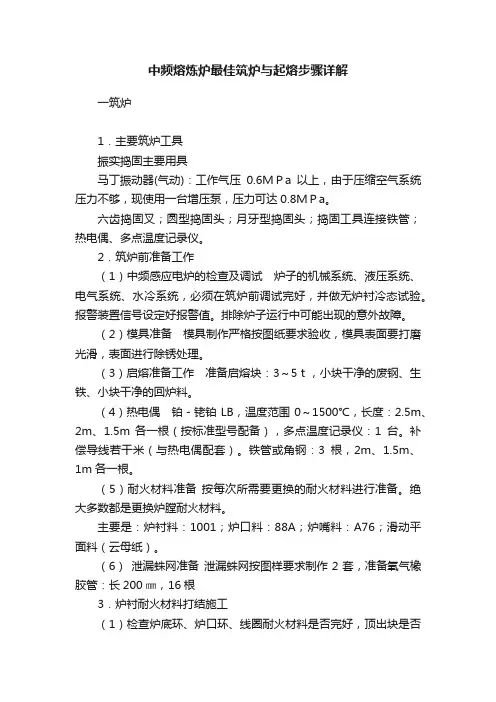

中频熔炼炉最佳筑炉与起熔步骤详解
中频熔炼炉最佳筑炉与起熔步骤详解一筑炉1.主要筑炉工具振实捣固主要用具马丁振动器(气动):工作气压0.6MPa以上,由于压缩空气系统压力不够,现使用一台增压泵,压力可达0.8MPa。
六齿捣固叉;圆型捣固头;月牙型捣固头;捣固工具连接铁管;热电偶、多点温度记录仪。
2.筑炉前准备工作(1)中频感应电炉的检查及调试炉子的机械系统、液压系统、电气系统、水冷系统,必须在筑炉前调试完好,并做无炉衬冷态试验。
报警装置信号设定好报警值。
排除炉子运行中可能出现的意外故障。
(2)模具准备模具制作严格按图纸要求验收,模具表面要打磨光滑,表面进行除锈处理。
(3)启熔准备工作准备启熔块:3~5t,小块干净的废钢、生铁、小块干净的回炉料。
(4)热电偶铂-铑铂LB,温度范围0~1500℃,长度:2.5m、2m、1.5m 各一根(按标准型号配备),多点温度记录仪:1台。
补偿导线若干米(与热电偶配套)。
铁管或角钢:3根,2m、1.5m、1m各一根。
(5)耐火材料准备按每次所需要更换的耐火材料进行准备。
绝大多数都是更换炉膛耐火材料。
主要是:炉衬料:1001;炉口料:88A;炉嘴料:A76;滑动平面料(云母纸)。
(6)泄漏蛛网准备泄漏蛛网按图样要求制作2套,准备氧气橡胶管:长200㎜,16根3.炉衬耐火材料打结施工(1)检查炉底环、炉口环、线圈耐火材料是否完好,顶出块是否完好,如有裂纹、裂缝等缺陷要修补好或更换。
(2)清除炉内垃圾,吹净表面尘土。
(3)用A76料修筑出铁口与扒渣口,按型状打结成型,料表面扎若干孔,以利气体排出,并用干料将排气孔表面密合。
孔深度要求40~50mm。
(4)安装炉底泄漏蛛网。
先将融离表料铺好,将炉子侧斜一定角度,炉内留一人将不锈钢棒由预留孔穿出炉底,将泄漏蛛网固定完好。
(5)炉底铺料80~120㎜/层,用捣固叉由深至浅均匀叉四遍,第一层炉底捣固后,将表面刮松,深度达10㎜以上,再加入下批炉底料,打最后一层炉底料前要将泄漏蛛网不钢丝用胶管套好。
中频炉熔炼、浇铸作业指导书(草稿)
中频炉熔炼作业指导书1、按规定佩戴劳动保护2、开炉前,检查炉体、中频炉电源开关、倾炉机构,必须正常;冷却系统不得渗漏、堵塞。
炉膛烧损、减薄超过规定时,不准开炉。
3、装料应轻放轻敲,不准用锤猛击。
4、开炉准备工作完成后,应与看控人员联系,互相协调配合。
待冷却系统正常后,方可合上电源开关使中频炉投入运行。
5、开炉预热20分钟,热炉可相应缩短或不预热。
6、炼合金钢加入的合金材料,应预热后用钳子夹住缓慢、分批放入炉内,操作人员脸部应避开炉口。
7、加料时,严禁湿料或带冰、雪、霜料加入炉内,严禁密闭空腔料加入。
8、发生停水、停电、感应线圈破损或漏水使,要立刻切断变频电源进行处理,并采取措施,及时倒出炉内钢水,特殊情况既停水又停电时,炉工要立刻轮班进行手动摇炉将铁水倒出,防止溶液凝结在炉内,待炉膛温度降到规定值时方可停水。
9、停炉时,应先切断变频电源,然后把金属液缓慢倾入浇包,但冷却水必须持续一段时间。
10、检查地沟、感应线圈、冷却水管或其他电气装置时,要有防止触电措施。
11、修炉时,必须切断与炉子有关的所有电源,并有专人看护。
1、作业前,应戴口罩,长皮手套,鞋苫,扎好护腿。
鞋苫严禁扎在裤脚外。
2、浇铸现场应无易燃易爆物品,无潮湿和积水,通道通畅,场地平整,照明及通风良好。
3、较高的铸型,应合箱置于干燥的地坑中。
浇铸时地坑中不得有人。
金属铸型在浇铸前,应先预热到工艺规定的温度。
4、浇铸前,盛铁水的浇包必须烘干,绝不允许有潮层。
5、准备投放到金属液中的合金以及与金属液接触的挡渣辊,扒渣板等铁器必须预热烘烤。
禁止用空心管状物与金属液相接触。
6、起重机吊用的浇包,在盛装金属液之前,应先扣牢防止浇包倾斜的保险卡。
缺卡子的浇包禁止使用。
卡子不牢固可靠的浇包禁止使用。
吊运金属液必须有专人指挥。
7、浇铸时,除操作人员外,其他人员不准逗留现场。
引气、挡渣、观察人员不要正对着包咀、浇冒口、出气孔。
8、浇铸中,如有金属液从铸型分型面或浇冒口中流出,应及时用干砂覆盖或预先配好的玻璃砂堵塞。
中频感应熔炼炉技术参数与主要特性
中频感应熔炼炉技术参数与主要特性中频感应熔炼炉是一种广泛应用于金属加工、制造和铸造行业的高效熔炼设备。
作为一种高温、高压的设备,其技术参数和主要特性对于使用者来说至关重要。
本文将介绍中频感应熔炼炉的技术参数和主要特性。
技术参数功率大小中频感应熔炼炉的功率大小直接影响了熔炼效率。
功率越大,熔炼速度越快,但消耗的电力也越大。
一般来说,中频感应熔炼炉的功率可以根据具体操作需求设置,可自由调节熔炼温度和熔炼速度。
频率频率是中频感应熔炼炉的重要参数之一。
频率越高,能量损失越小,熔化度越高,但是设备成本也会相应增加。
一般来说,中频感应熔炼炉的工作频率在1-20 kHz之间。
容量容量是中频感应熔炼炉的另一个重要参数。
容量越大,可以同时熔炼的金属材料就越多,操作效率也就越高。
中频感应熔炼炉的容量一般在1-10吨之间。
温度控制温度控制是中频感应熔炼炉的重要技术。
由于金属熔点不同,需要针对不同金属熔点进行控制,保持合适的熔点。
中频感应熔炼炉一般具备自动温度控制功能,并可根据需要进行手动调节。
能源消耗能源消耗是中频感应熔炼炉使用过程中要考虑的重要因素。
常用的能源比如电能、液化气、焦煤等,都有不同的消耗量,要根据实际使用需求进行选择。
主要特性操作简单中频感应熔炼炉的操作简单,只需要通过控制面板上的按键和旋钮即可进行操作。
即使初学者也能在很短时间内掌握掌握其操作技术,并能熟练掌握熔炼技术。
熔化速度快中频感应熔炼炉常用于金属材料加工、制造、铸造等行业。
由于其高效的熔化速度,可以大幅提高产量,降低生产成本。
能源利用率高由于中频感应熔炼炉使用电能直接产生电磁场,通过感应炉中的金属材料来加热。
由于能量传输效率高,因此其能源利用率也非常高。
熔池清爽中频感应熔炼炉的熔池是清爽的,不会出现气泡和氧化物等问题,因此在金属熔炼过程中也不会产生气体污染。
熔化稳定由于使用电能直接产生高温,中频感应熔炼炉的熔化是相当稳定和均匀的。
其熔炼过程中不会出现焦化、结构破裂和损失等问题,从而确保了生产质量和效率。
中频电炉熔炼操作工艺规程
中频电炉熔炼操作工艺规范1.范围本工艺规范适用于中频电炉熔炼灰铸铁,球墨铸铁,碳钢,合金钢的熔炼操作,对熔炼的基本操作进行了规范,是电炉操作的通用的,基本的要求。
对于具体的产品还应遵守产品工艺卡片的规定。
2.修炉2.1 修炉材料a.修炉用硅砂的化学成分要求,见表1。
表1 修炉用硅砂化学成分b.修炉用硼酸的化学成分要求,见表2。
表2 修炉用硼酸的化学成分C. 修炉用镁砂的化学成分要求,YB415-63 类-等,见表3。
表3 修炉用电熔镁砂的化学成分2.2 坩埚模坩埚模用3mm 钢板制作,见图1。
2.3 修炉材料配比a.酸性炉衬材料配比,见表4。
表4 酸性炉衬材料配比b.酸性炉领材料配比,见表5。
表5 酸性炉领材料配比c.碱性炉衬材料配比,见表6。
表6 碱性炉衬材料配比(%)c. 碱性炉领材料配比,见表7。
表7 碱性炉领材料配比d.感应器保护材料配比,见表8。
2.3 修炉操作修炉操作要点,见表9。
表9 修炉操作要点2.4 浇包包衬搪制2.4.1 包壳用3mm 钢板制作。
2.4.2 包衬材料配比,见表10,表10 包衬材料配比2.4.3 搪好的浇包,在表面涂水玻璃,自然干燥4小时以上,使用前再在900±50℃烘烤3小时以上。
3 熔炼3.1 熔炼铸铁的基本要求3.1.1配料a.熔炼用原材料必须符合,《金属原材料技术规范》WI-ENG-060 的要求。
b.配料时必须有质检部的书面《原材料化学分析报告》。
c.样品和正常生产的第一炉配料单必须有技术部的确认,质检部质检员核实。
d.各种原材料必须进行称重。
并做好记录。
3.1.2 各种元素的变化情况铸铁5元素在炉中的增减情况,参考表10。
表10 铸铁5元素在炉中的增减情况在石英砂坩埚中熔化时,外加元素吸收情况,参考表11。
表11 在石英砂坩埚中熔化时,外加元素吸收情况3.1.3.样品和正常生产的第一炉产品的化学成分必须及时送检,没有得到合格的检验报告之前,不允许投入生产。
中频炉熔炼操作技术标准
32.9整流变压器容量中频炉熔炼操作技术标准1范围本标准规定了炭素组装车间中频炉熔炼操作技术标准 本标准适用于青海黄河水电公司鑫业分公司22坩埚尺寸 内径$ 700mm熔池高度1150mm坩埚高度 2.3中频电源技术参数 2.5额定工作温度:V 1600 C2.6熔化率:》2.80T/H.台 该指标适用于热炉衬,紧密装料。
32.7耗水量: 单台炉体:35m /h 2.8液压装置 2.8.1最高工作压力 16Mpa 2.8.2使用工作压力 9Mpa 2.8.3工作流量 26L/min 2.8.4输入功率 7.5KW 2.8.5油箱容积 0.6m 2主要设备性能 2.1炉体额定容量3.0T最大容量3.6T 1430mm2.3.1规格型号: 2.3.2输入电压: 2.3.3输入电流: 2.3.4输出直流电压: 2.3.5输出直流电流: 2.3.6输出中频电压: 2.3.7输出频率: 2.3.8输出功率: 2.3.9电源效率:KGPS ----- 0.5/1500 ~660 6 相 50HZ 1360A /2880V 1700A 1250V 500Hz 1500KW98% 2.4额定电气参数 额定功率 1500KW额定频率 500Hz2.9.1 变压器容量1800KV A2.9.2 输入电压6000V2.9.3 输出电压660V/6 相/50Hz2.9.4 整流采用12 脉全控电路。
逆变器采用并联逆变线路。
3 生产工艺技术条件3.1出铁水温度为1400± 50C3.2 浇铸铁水成分:C: 2.8-3.5% Si: 2.0-3.1% Mn : 0.6〜0.9% P: 1.0〜1.8%S:< 0.15% 3.3 电源封闭循环水冷却系统3.3.1冷却水进口温度:<30 C3.3.2冷却水出口温度:v 42C3.3.3 冷却水工作压力: 0.15~0.20MPa33.3.4 封闭循环水流量: 20m3/h3.4 炉体封闭循环水冷却系统3.4.1冷却水进口温度:v 35C3.4.2冷却水出口温度:v 55C3.4.3 炉口进水压力: 0.20~0.30MPa33.4.4 单台炉体水流量:35〜45m3/h3.5 炉体应急冷却循环水系统3.5.1应急水进口温度:v 35C3.5.2应急水出口温度:v 55C3.5.3 应急水进口压力:0.10~0.15MPa33.5.4应急水流量:》20m /h4 启动前的操作准备与检查4.1 开炉前,必须先检查炉村、筑炉情况,发现问题及时处理。
10T750KW一电两炉中频熔炼炉技术方案
1.0T/750KW(一电两炉)中频熔炼炉技术方案西安蓝辉机电设备有限公司联系人:王永春手机:电话:传真:公司地址:西安市经济开发区凤城二路16号新世纪大厦19层工厂地址:西安市纬二十八街69号中频无芯感应熔炼炉(铝壳)技术方案一、概述:本方案为一电两炉配置,中频电源按750kW(符合国家标准500—750kW/t的要求)配置。
由一台高压开关柜、两台6脉整流变压器、一台750KW并联逆变中频电源、两台1.0吨铝壳电炉炉体、倾炉系统、冷却系统等组成。
两台电炉之间采用电动换炉开关相互切换,当一台电炉工作时,另一台电炉停止或检修。
电流方向进水方向回水方向二、1.0吨/750KW中频感应熔炼炉主要技术参数:三、1.0吨/750KW中频熔炼炉(铝壳)标准配置表:四.1.0吨/750KW铝壳中频感应熔炼炉主设备价格表以上价格仅供参考,可以商议。
1.0吨750KW铝壳中频熔炼炉标准配置图1.ZPS-900KVA 变压器 1台中频感应电炉等间接变频装置用整流变压器技术参数:型号规格网侧电压直流电源参数及特性连接组标号产品重量外型尺寸(mm)长*宽*高*吊高整流方式空载电压工作电流等效相数器身油重总重ZPS-900/10 10 双三相桥7761570 12D/d0-yn112300 1250 4800 2000*1700*2700/4000注:变压器为张家港市沙洲特种变压器制造有限公司生产2、750KW KGPS中频电源 1套:3 .连接铜排 1套4、电力电容补偿柜 1套:5、水冷线缆 2套6、1.0吨铝壳熔炼炉2台:7、1.0吨钢制坩埚模 2只:8、431倾炉减速机 2台9、倾炉操作盒1个10、水分配器1个11.LSS-150纯水交换器冷却塔设备 1 套冷却电源12.随机文件1 .中频熔炼炉使用说明书 1份2. 图纸中频熔炼炉 1份中频感应炉基础图 1张坩埚模图纸 1张中频感应炉平面布置图 1张电气控制原理图 1张控制回路外部接线图 1张主电路外部接线图 1张3. 产品合格证 1份4. 产品供货装箱清单 1份六、生产周期: 30 个工作日,七.付款方式及其它:1.预付总价的30%合同生效;提货时再付总价的60%;现场调试验收合格后付总价的5%:剩余5% 作为质量保证金一年后付清(质保期满7日内)2.包装:包装费用由供方承担。
中频熔炼炉
中频熔炼炉中频熔炼炉:工业生产中的关键设备引言:中频熔炼炉是一种在工业生产中广泛应用的熔炼设备。
它以中频感应加热技术为基础,具有快速升温、高效能、环保等优点,在金属加工、矿石处理、材料研究等领域中发挥着重要作用。
本文将介绍中频熔炼炉的工作原理、应用领域及未来发展趋势,以增进读者对于这一关键设备的了解。
一、中频熔炼炉的工作原理中频熔炼炉利用电磁感应原理进行熔炼。
它由主机、电源、感应线圈等组成。
工作时,电源将高频电流输入感应线圈,感应线圈产生交变磁场,再通过炉体传递到炉料中。
炉料中的金属产生感应电流,通过电阻热效应使炉料温度升高,最终达到熔化状态。
相较于其他传统的熔炼方式,中频熔炼炉具有快速升温、高效能的特点,能够大大提高生产效率。
二、中频熔炼炉的应用领域1. 金属加工:中频熔炼炉广泛应用于金属加工行业,如铸造、锻造、热处理等。
它可以以较快的速度将金属熔化,并通过调整加热时间和温度来控制金属的物理特性,从而满足不同工艺需求。
2. 矿石处理:中频熔炼炉在矿山行业中的应用也十分重要。
它能够将矿石矿如铁、铝、镍等快速熔化,提取其中的有用金属。
这不仅提高了矿产资源的利用率,而且减少了对环境的污染。
3. 材料研究:中频熔炼炉在材料研究领域中也扮演着重要的角色。
在材料合金的研究中,中频熔炼炉可以将各种金属材料熔化并加以合金化,从而改善材料的性能。
这为新材料的开发和研究提供了便捷的工具。
三、中频熔炼炉的未来发展趋势1. 自动化控制:随着科技的不断进步,中频熔炼炉的自动化程度将不断提高。
通过搭载先进的传感器和自动控制系统,中频熔炼炉可以实现更加精准的温度控制和熔炼过程控制,提高熔炼效率和品质。
2. 节能环保:节能环保一直是工业发展的重要方向。
中频熔炼炉作为一种高效能的熔炼设备,其节能效果在金属加工中得到了广泛认可。
未来,中频熔炼炉将进一步提高能源利用率,减少对环境的污染。
3. 多功能操作:中频熔炼炉将朝着多功能操作的方向发展。
1吨中频电炉参数
1.0吨/750KW中频感应熔炼炉主要技术参数: 项目单位数据备注
电炉参数
额定容量t 1.0 液态铁水
最大容量t 1.2 液态铁水
工作温度℃1550
最高工作温度℃1750
炉衬厚度mm 100
感应圈内经φ mm 710
感应圈高度mm 890
电器参数
变压器容量KVA 900
变压器一次电压KV 10KV
变压器二次电压V 380 6脉波输出
中频电源额定功率KW 750 6脉波输入
额定输入电流 A 1120
直流电压V 510
直流电流A 1470
变换效率% 96
启动成功率% 100
中频电源最高输出电压V 750
线圈电压V 1500
额定工作频率Hz 1000
电源变换效率% 96
启动成功率% 100
工作噪音db ≤75
综合参数
熔化率(升温到1550℃)T/h 1.25 理论值熔化电耗(升温到1550℃)KW.h/T ≤600 冷却水系统
冷却水循环量T/h 45
供水压力Mpa 0.25-0.35
进水温度℃5-35
出水温度℃ <55。
铸造工序750Kg中频感应电炉操作规程
铸造工序750Kg中频感应电炉操作规程3. 1操作人员上岗前必须穿戴好相应的劳保工装。
3.2操作人员应了解和熟悉设备的性能,熟悉炉子的电器操作规序;熟悉炉子水冷系统操作要点,并能对炉子的各个部位进行熟练地操作。
3.3熔炼前,先检查炉子各部位是否正常。
3. 3.1检查冷却水系统是否正常。
先启动水泵,打开排污阀, 放净管内脏水后关闭此阀,察水压升至0. 2Mpa以上。
3. 3. 2由值班电工检查电器部份是否正常。
3. 3.3加油润滑炉体倾转机构,观察是否正常。
3・3・4检查圮烟有无裂纹、蚀坑。
3. 3.5清扫炉子平台周围杂物,排除坑内积水。
3・4熔炼时的操作3.4.1将炉料轻放于堆烟内,按工艺技术操作规程装料,严禁密闭的容器入炉;严禁带有水汽的炉料入炉,避免产生爆炸和飞溅事故。
3. 4. 2先启动水泵,待水压升至0. 2Mpa后方可开机。
3. 4. 3电器启动开关操作程序如下:3・4・4合上电源开关,按控制钮启动,观察仪表是否正常。
3. 4. 5合上回路开关,将功率调整旋钮反时针旋到最小位置。
按“逆变启动钮“慢调功率旋钮,观察中频频率与中频电压是否变化,伴有中频啸声时说明启动正常。
3.4.6炉前操作人员应随时观察炉况,并在熔炼过程中适当进行人工捣料,避免“搭蓬”,保证熔炼正常进行。
3・5若停止熔炼,切断电源,需倒尽圮烟内金属液,待感应器和炉体冷却至常温后方可停止供水,并用盖子将炉口盖上。
3.6倾炉出钢前,须先关机(关机操作程序与开机操作程序相反)后方能倾炉岀钢(铁)水。
3. 7严禁在开机熔炼中,用工具碰及或手触摩感应器和水电缆接头等,以防人体被高压击中。
3.8非电工值班人员或相关人员不准进入电器操作室;非炉前操作人员和相关人员不准进入炉前工操作范围。
中频电炉解决方案
中频电炉解决方案
标题:中频电炉解决方案
引言概述:
中频电炉是一种用于熔炼金属和合金的设备,广泛应用于钢铁、有色金属、铁合金等行业。
在实际生产中,中频电炉可能会遇到一些问题,需要相应的解决方案来保证生产效率和产品质量。
一、电炉加热效率提升方案
1.1 采用高效节能感应电源
1.2 优化电炉结构设计,减少能量损失
1.3 定期清洁电炉线圈,保持加热效率
二、电炉过载保护方案
2.1 安装电流监测装置,实时监测电炉电流
2.2 设置过载保护装置,避免电炉过载
2.3 定期检查电炉电路,确保运行安全
三、电炉温度控制方案
3.1 安装温度传感器,实时监测电炉温度
3.2 调整电炉加热功率,控制温度波动
3.3 使用自动控制系统,提高温度控制精度
四、电炉故障排除方案
4.1 定期检查电炉电路连接,避免断路或短路
4.2 检查电炉线圈绝缘,防止漏电或击穿
4.3 配备备用零部件,及时更换损坏部件
五、电炉维护保养方案
5.1 定期清洁电炉内部,避免积灰影响加热效果
5.2 润滑电炉机械部件,减少磨损
5.3 定期检查电炉冷却系统,确保散热效果良好
结论:
通过以上中频电炉解决方案,可以有效提升电炉的加热效率,保护电炉免受过载损害,控制电炉温度稳定,及时排除故障并保养维护电炉,从而保证生产的顺利进行,提高产品质量和生产效率。
中频电炉熔炼操作工艺规程
中频电炉熔炼操作工艺规程一、概述二、岗位职责1.操作工:1.1遵守操作规程,严格执行各项操作规定;1.2负责中频电炉的日常操作,包括启动、停机、调温、调压等;1.3负责掌握熔炼炉温、熔炼容量等参数,并根据工艺要求进行调整;1.4保持熔炼设备和周围环境的清洁和整洁;1.5及时上报设备故障和异常情况,并协助进行处理。
2.班组长:2.1控制和分配工作任务,负责岗位人员的培训和指导;2.2监督工作进度,确保操作工作的顺利进行;2.3负责对熔炼设备进行常规维护和保养;2.4审查工艺文件,并根据实际情况合理调整。
三、操作流程1.准备工作:1.1检查中频电炉的电源、水冷设备和温度控制系统是否正常;1.2将待熔材料准备妥当,包括清理杂质、裁剪等;1.3将熔炼炉内表面进行清洁和保养,确保设备无渗漏、无杂质;1.4装载待熔材料入炉,并根据炉容计算合理数量。
2.启动中频电炉:2.1关闭电源开关,将电源线接入中频电炉;2.2打开冷却水开关,确保水冷设备正常运行;2.3打开温控系统,将温控参数设定为熔炼温度;2.4启动中频电炉,等待设备升温至设定温度。
3.熔炼操作:3.1监测炉温,确保温度处于稳定状态;3.2根据炉容和生产要求,适时加入熔剂和辅助材料;3.3根据工艺要求,进行熔炼时间的控制;3.4监测炉内压强,根据需要进行调整。
4.停机操作:4.1关闭电源,将电源线断开;4.2关闭冷却水开关,停止供水;4.3关闭温控系统,待温度降至安全范围再进行清理;4.4清理炉内残留物和冷却系统中的杂质。
四、安全注意事项1.操作人员应熟悉中频电炉的操作规程和相关安全知识;2.操作过程中,应注意炉温、电源和水冷设备等状态的监测;3.熔炼过程中,应保持炉内温度均匀且稳定,避免温度过高引起事故;4.操作人员应定期检查和保养中频电炉和相关设备,确保设备正常运行;5.操作人员应穿戴好防护装备,避免炉体烫伤和其他安全风险。
五、操作规程的改进和完善1.操作规程应根据实际生产情况进行不断改进和完善;2.按时进行经验总结,记录和分析熔炼过程中的问题和不足,并提出改进建议;3.定期进行工艺参数的调整和更新,以提升操作效率和产品质量。
10吨中频炉配置说明
前言
洛阳万聪电力设备有限公司是专业开发、设计、制造工业电炉和工业电源设备的企业, 以雄厚的经济技术实力、丰富的设计生产经验,周到的售后服务,重点发展感应电炉。产 品普遍适用于冶金、机械、汽车、航空、农机 、五金等行业。公司正通过不断的创新把国 外先进技术应用到我国工业加热领域,提高我国电炉技术水平。公司技术力量雄厚,拥有一 批经验丰富、勇于创新的优秀技术人才。
公司近年来为全国各地用户提供了大量中频熔炼炉、保温炉等工业用炉,并有部分产 品出口国外。为诸多厂商生产的 20T 中频炉,以及为其他厂商生产的 3-20 吨中频熔炼炉在 设计方面吸收了国内外数家电炉厂商的长处,得到了用户的赞同和同行专家的肯定。我们 在为用户提供设备的同时也承担了数家用户的现场安装(提供安装材料)、 调试工作即交钥 匙工程,满足了不同用户的需求。在中频电源方面,我公司采用大规模集成电路,数字技 术进行控制,使设备具有启动性能好,可在空载、满载的情况下顺利启动。设备可靠性强, 操作灵活,功率无级可调,频率自动跟踪,保护灵敏高抗干扰。
⑹ 保护 可控硅 的电阻 794 厂和 795 厂
电容
⑺ 铜材
洛阳铜材或浙江上虞铜材厂
新安江或上虞
⑴ 感应线圈铜管
洛阳铜材或浙江上虞铜材厂
⑵ 硅钢片
武汉钢铁公司
⑶ 液压油缸
山西榆次集团
⑴ 液压元器件
山西榆次集团液压厂
2
⑵ 油泵
⑶ 电机
5.变压器(选用)
6.水路系统
(1)FBT 闭式冷却塔
(2)水管及胶管
二、10T/5000KW 熔炼电炉设备主要技术参数要求
1
序号
项目
参数
备注
10吨中频炉最简单的技术方案
10吨中频炉最简单的技术方案(钢壳磁轭液压传动12脉冲)一、性能:10吨中频炉炉体额定容量10吨,中频炉的中频电源额定功率6300KVA。
二、成套范围:炉体2台,液压传动装置1套,水冷电缆6米16根,中频电源柜2台,电容柜(敞开式)1台,电源输出电缆4条,电抗器连接电缆8条,水箱1套,坩锅1只,无缝钢管20米,炉体、电气开式回水,配回水箱1套。
随机备件:KK、KP各1只,主控板1块。
三、主要参数:中频电源六相输入电压1000伏(中档),中频输出电压1650伏,感应圈输入电压3200V。
功率6300KVA,电气部分采用双桥整流(12脉)炉体长3780,宽4000,高3100。
感应器内径Φ1350,立柱高2000。
四、元件配置:中频电源内晶闸管KP2000A/3500V12只;KK2000A/2500V(双并双串),均选用国内名牌产品。
2500A万能断路器2台。
电热电容总容量68000千乏(1.6-2000-0.5S34台)。
五、倾炉传动方式:液压传动。
六、10吨中频炉主控板:本系统控制采用的主控板,达到一体化,大大减少连接引线,并且固定牢靠,避免软故障。
控制线路板集成化程度高,特别是α角自动调整,使功率输出处于最佳恒定状态,电耗比同类产品低于3%左右。
软起动方式,自动扫频。
七、性能指标:1)电耗550~600度/吨(热态、连续、1600℃)2)出钢量155~165吨/24小时(热态、连铸方式);3)熔化率7.5~8.5吨/小时(热态、连续、1600℃)4)熔炼时间60~65分钟/炉次(热态、连续、1600℃)八、服务:负责现场调试。
正常运行后半年内,主控板、电抗器、电容器、断路器、液压装置、炉体(穿炉及断水除外),包修包换。
九、变压器:ZSSP6300KVA/35KV/1KV(油水冷却型、用户自备)。
中频电炉熔炼操作工艺规程
中频电炉熔炼操作工艺规程一、目的和范围本操作工艺规程的目的是确保中频电炉熔炼操作的安全性、高效性和质量稳定性。
适用于各种金属和合金的中频电炉熔炼操作。
二、设备准备1.检查中频电炉的工作状态,确保电炉各项设备正常运行。
2.检查炉体内是否清洁,无杂质和残留物。
3.配备足够的冷却水和冷却水循环装置。
三、操作流程1.操作人员戴上防护手套、护目镜和防护服。
2.打开中频电炉的电源开关,确认电炉进入工作状态。
3.根据所需熔炼金属的种类和重量,将金属材料放入炉体中。
4.关闭电炉炉体门,确保炉体密封。
5.打开冷却水循环装置,确保炉体和冷却设备的散热效果。
6.设置并调整电炉的工作参数,如温度和时间。
7.按下启动按钮,开始电炉熔炼过程。
8.监视红外线温度计和电炉控制面板上的温度显示,确保熔炼温度在控制范围内。
9.当金属材料完全熔化并达到需要的温度时,按下停止按钮,关闭电炉。
10.打开电炉炉体门,倾倒熔炼好的金属在预先准备好的容器中。
11.关闭电炉炉体门,停止冷却水循环装置。
四、安全注意事项1.操作人员必须穿戴好个人防护装备,包括防护手套、护目镜和防护服。
2.只有经过培训和授权的人员才能操作中频电炉。
3.在熔炼过程中,严禁将手或其他物体伸入电炉内。
4.在电炉工作过程中,严禁擅自更改电炉的工作参数和设定值。
5.在熔炼操作结束后,应及时关闭电炉和冷却水循环装置,并将残留的金属材料和废渣清理干净。
6.在操作过程中,如发现电炉有异常情况或故障,请立即停止操作,并向上级报告和寻求维修。
五、质量控制1.在熔炼前,应检查金属材料的质量和净度,确保其符合要求。
2.监控和记录熔炼过程中的温度和时间,以确保熔炼温度和时间控制在合理范围内。
3.熔炼后,对熔炼好的金属进行质量检测,包括化学成分、物理性能等指标。
4.对于不合格品,应及时调整熔炼参数或更换原材料,以确保产品质量符合要求。
六、操作记录1.每次熔炼过程都应有详细的操作记录,包括熔炼时间、熔炼温度、原材料种类和重量等。
中频炉熔炼工艺操作规程
中频炉熔炼工艺操作规程1、范围本标准规定了中频感应电炉,熔炼技术操作规程。
本标准适用于阳极组装车间生产。
2、设备主要技术性能2.1 产品型号KGPS—1250额定容量2t 额定功率1250KW 额定频率 500HZ 额定温度1500℃ 感应器电压 2000V 熔化效率 1.8t/h2.2 冷却水系统冷却水压力 0.1~0.25MPa 冷却水进水温度≤35℃冷却水耗量 12t/h冷却水出口温度≤55℃冷却水PH值 7-8.5 总硬度不大于10度导电率<500u.s/cm3、生产前的检查3.1操作人员必须认真了解中频炉系统设备的结构、性能。
3.2生产前仔细检查炉体及部件是否完好。
3.3仔细检查炉衬、炉口烧损情况,如发现问题及时处理3.4检查和维修熔炼时所用的工器具是否齐全。
3.5检查冷却水系统及液压系统管路是否有滴漏现象。
3.6检查各个部位的仪表和显示是否正常。
3.7检查炉料是否清理干净和数量充足,配比是否合理。
3.8检查铁水包及输送电胡芦是否完好。
3.9检查各控制系统是否正常,灵活可靠。
3.10检查漏炉报警装置是否灵敏、可靠,电气绝缘情况是否达到要求。
3.11检查倾炉系统是否灵活、可靠。
3.12检查中频炉电源系统及纯水冷却系统是否正常完好。
4、熔炼操作4.1检查无误后,如是冷炉或空炉,必须先加入干净炉料,成份必须符合要求。
4.2炉料要干燥,严禁潮湿料及杂物入炉,一般情况炉料入炉前应予热,加料时应小心操作,不能砸伤炉口炉衬,空心料更应该小心加,防止炉气和铁水喷出飞溅伤人。
4.3开通冷却水,先用低功率进行炉料预热。
几分钟后,改用高功率熔炼、炉料开始熔化,此时注意冷却水、根据水温和经验进行调整。
4.4熔炼过程中要经常检查炉衬的烧损情况电源功率表。
检查炉口是否有凝结现象。
炉膛里不准有炉料架空棚料现象,有应及时处理。
4.7在熔炼过程中、铁水不能溢出,应与炉沿保持50mm的距离。
4.8铁料彻底熔化浇铸前,观测铁水温度是否达到1450℃,用渣耙除渣。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
1.0T/750KW(一电两炉)中频熔炼炉技术方案
西安蓝辉机电设备有限公司
联系人:王永春手机:
电话:传真:
公司地址:西安市经济开发区凤城二路16号新世纪大厦19层
工厂地址:西安市纬二十八街69号
中频无芯感应熔炼炉(铝壳)技术方案
一、概述:本方案为一电两炉配置,中频电源按750kW(符合国家标准500—750kW/t的要求)配置。
由一台高压开关柜、两台6脉整流变压器、一台750KW并联逆变中频电源、两台1.0吨铝壳电炉炉体、倾炉系统、冷却系统等组成。
两台电炉之间采用电动换炉开关相互切换,当一台电炉工作时,另一台电炉停止或检修。
电流方向进水方向回水方向
二、1.0吨/750KW中频感应熔炼炉主要技术参数:
三、1.0吨/750KW中频熔炼炉(铝壳)标准配置表:
四.1.0吨/750KW铝壳中频感应熔炼炉主设备价格表
以上价格仅供参考,可以商议。
1.0吨750KW铝壳中频熔炼炉标准配置图1.ZPS-900KVA 变压器 1台
中频感应电炉等间接变频装置用整流变压器技术参数:
型号规格网
侧
电
压
直流电源
参数及特性
连接
组标
号
产品
重量
外型尺寸(mm)
长*宽*高*吊高整
流
方
式
空
载
电
压
工作
电流
等
效
相
数
器身油重总重
ZPS-900/10 10 双
三
相
桥
77
6
1570 12
D/d0-
yn11
2300 1250 4800 2000*1700*2700/4000
注:变压器为张家港市沙洲特种变压器制造有限公司生产
2、750KW KGPS中频电源 1套:
3 .连接铜排 1套
4、电力电容补偿柜 1套:
5、水冷线缆 2套
6、1.0吨铝壳熔炼炉2台:
7、1.0吨钢制坩埚模 2只:
8、431倾炉减速机 2台
9、倾炉操作盒1个
10、水分配器1个
11.LSS-150纯水交换器冷却塔设备 1 套冷却电源
12.随机文件
1 .中频熔炼炉使用说明书 1份
2. 图纸中频熔炼炉 1份
中频感应炉基础图 1张
坩埚模图纸 1张
中频感应炉平面布置图 1张
电气控制原理图 1张
控制回路外部接线图 1张
主电路外部接线图 1张
3. 产品合格证 1份
4. 产品供货装箱清单 1份
六、生产周期: 30 个工作日,
七.付款方式及其它:
1.预付总价的30%合同生效;提货时再付总价的60%;现场调试验收合格后付总价
的5%:剩余5% 作为质量保证金一年后付清(质保期满7日内)
2.包装:包装费用由供方承担。
3.运输:运输费用由需方承担,供方协助代办托运事宜。
4.交货期: 合同生效30个工作日启运。
5.交货地点: 需方指定地点
八、售后服务
1、服务保障
1)、电炉设备出厂保证是用全新产品,免费指导安装、调试、培训。
2)、免费指导安装前的土建部分技术服务支持。
3)、本电炉设备自最终验收合格之日起质保12个月,期间设备因制造不良或外配件质
量不好而引起故障时,免费为买方修复或更换相应的零部件。
4)、提供24小时响应服务。
自接到用户服务要求后国内24小时之内派人前往。
5)、确保零部件生产的稳定性,长期以优惠价向用户提供备品备件。
6)、设备的主要外配件都有原生产厂家出具的产品合格证书。
2.技术资料和图纸
设备出厂时提供下列技术资料。
1.1 机械部分
包括电炉总图,基础图,平面布置图。
电炉的使用维护说明书。
液压原理图,液压站和倾炉操作台总图。
液压系统使用说明书。
水系统原理图,外冷却水要求,使用说明书。
1.2 电气部分
包括主电路电气原理图,外部接线图。
中频电源使用维护说明书。
所有图纸和技术资料一式三份。
电炉总图,基础图,平面布置图,土建要求,冷却系统资料,在合同生效
后二周内交付,其他图纸和技术资料随设备交付。
2.设备的预验收和培训
在全部设备制造完毕后,邀请买方有关技术人员到设备的制造工厂,参加对设备的预验收和培训工作。
1).预验收内容
(1)一般检查
(2)安全检查
(3)炉体装配尺寸检测
(4)感应圈制造质量检查及绝缘耐压试验
(5)中频炉绝缘耐压测试
(6)液压系统的压力试验
(7)倾炉传动机构的倾炉操作试验
(8)感应线圈的水压试验
(9)配套件检查,包括型号、规格、出厂合格证检查
(10)供货范围、出厂技术文件完整性的检查
2).培训
卖方对用户做以下内容的技术培训工作:
(1)设备的安装培训
(2)电气控制设计原理的培训(包括:电气设计中的保护、监测、故障显示等)
(3)设备的维修及日常保养工作的培训
(4)设备常见故障及特殊故障的排除的培训
3).所有预验收的项目及测试数据,均应有双方人员在场参加并签字,同时供给用户存档。
4).只有对验收工作全部完成并且双方同意签字后,卖方才能将设备包装发货。
3、安装、调试及最终验收
1、设备现场安装完毕后,在进行现场的水压试验确定无漏水、供电系统都能够正常供电时,进行设备的现场调试。
2、卖方专家在现场对用户设备操作维修人员进行设备的操作和维修的培训。
3、设备的最终验收工作应在用户现场,验收的项目包括:
(1) 所有出厂检验项目和全面的安全检查;
(2) 感应炉功率因数的测量
(3) 感应炉功率的测量,生产率的测量;
(4) 感应炉电耗和熔化率的测量
(5) 冷却介质温升的测量;
(6) 炉子构件温度的测量;
(7) 根据技术要求中所提条款的验证;
所有项目检查测试完成以后,写出最终验收报告书,双方认可签字后生效。
4、产品质量控制措施
1、原材料和外配件在选型时,我公司建立了完整的合格分供方,保证了原材料和外配件的质量。
2、在生产过程中,每个零部件都有质量责任跟踪卡,载明每个加工步骤的责任人和最后的检查人员。
对于关键的零部件如感应器,磁轭等都有专门的工艺守则,确保上道不合格另部件决不流入下道工序。
3、产品出厂前要进行出厂检验。
内容包括外观检查、机械尺寸检查、感应线圈的绝缘检查、耐压试验和水压试验。
电炉的倾炉动作检查、液压系统的检查和中频电源各参数试验。
所有检查合格后由检查员填写产品合格证书,并将各种试验数据记录存档,保证产品质量有可追溯性。
