机床几何精度检验.
数控机床几何精度检验
6
使百分表/千分表读数在平尺的两端相等。手轮模式
下沿X轴线移动工作台，在全行程上进行检验。记录
百分表/千分表读数的最大差值，即为在XY水平面内
X轴线运动的直线度误差
整理、清洁。准备进行下一项目检验，不用的量检具应放回规定的位置，不能随 7
意在检验区域摆放
2．检验Y轴线运动的直线度 检验Y轴线运动的直线度方法见表3-12。
录指示器的最大读数差，即分别为在平行于X轴线的
ZX垂直平面内Z轴线运动的直线度及在平行于Y轴线
的YZ垂直平面内Z轴线运动的直线度
整理、清洁。准备进行下一项目检验，不用的量检具应放回规定的位置，不能 4
随意在检验区域摆放
二、线性运动的角度偏差
线性运动的角度偏差包括X轴、Y轴和Z轴线性运动的角度偏差，现 介绍X轴线性运动的角度偏差检验方法，见表3-14。
1.检验X轴线运动的直线度
检验X轴线运动的直线度方法见表3-11。
表3-11 检验X轴线运动的直线度方法
检验项目G1
X轴线运动的直线度： a)在ZX垂直平面内； b）在XY水平面内
标准
GB/T 18400.2-2010《加工中心检验条件 第2部分：立式或带主回转轴的 万能主轴头机床几何精度检验（垂直Z轴）》规定，G1项公差为：
项目1 数控机床几何精度检验
任务三 立式加工中心几何精度检验验
项目1 数控铣床和立式加工中心几何精度检验 任务三 立式加工中心几何精度检验
国家标准GB/T 18400.2-2010《加工中心检验 条件 第2部分：立式或带主回转轴的万能主 轴头机床几何精度检验（垂直Z轴）》
一、线性运动的直线度
线性运动的直线度包括X轴、Y轴和Z轴的线性运动直线度
机床几何精度检验实验报告
河北师范大学机床几何精度检验实验指导书专业__________班级________实验小组成员_______________________________________一、实验目的1、熟悉机床几何精度检验的内容原理和方法和步骤。
2、掌握仪器的使用以及实验数据的处理，误差曲线的绘制等。
3、通过实验了解被实验机床几何精度情况及与加工精度的关系，掌握机床几何精度检验方法。
4、深刻理解加工精度的概念，认识机床精度的重要性。
二、实验设备和仪器设备：CA6140车床1台，C620-1车床两台仪器：框式水平仪1个，验棒2个，千分表3个，磁力表座3个。
三、实验内容四、实验方法及步骤（一）床身导轨的直线度和导轨在同一平面在内1、床身导轨在垂直平面内的直线度将水平仪纵向放置在溜板上靠近和床身结合点前导轨处，从刀架处于主轴箱一端的极限位置开始，自左向右一次移动溜板，每次移动的距离应等于或接近于检验局部误差的长度。
记录溜板在每一位置时水平仪的读数。
2、床身导轨在同一平面内检验方法同上，但水平仪横向放置在两导轨间的流板上。
（二）溜板移动在水平面内的直线度在前后顶尖顶紧一根检验棒，刀架上装一千分表，使其测头转在检验棒的側母线上。
调整尾座，使千分表在检验棒的两端相等。
然后移动溜板检验，千分表在溜板全部行程上的读数的最大代数值差，就是溜板移动在水平面内直线度误差。
（三）主轴定心轴颈的跳动将千分表安装在机床固定部件上，使千分表测头垂直于主轴定心轴颈并触及主轴定心轴颈；旋转主轴，千分表读数最大差值即为主轴定心轴颈的径向跳动误差。
（四）主轴锥孔中心线的径向跳动将检验棒插在主轴锥孔内，把千分表安装在机床固定部件上，使千分表测头垂直触及被测表面，旋转主轴，记录千分表的最大读数差值，在a、b 处分别测量。
标记检棒与主轴的圆周方向的相对位置，取下检棒，同向分别旋转检棒90 度、180 度、270 度后重新插入主轴锥孔，在每个位置分别检测。

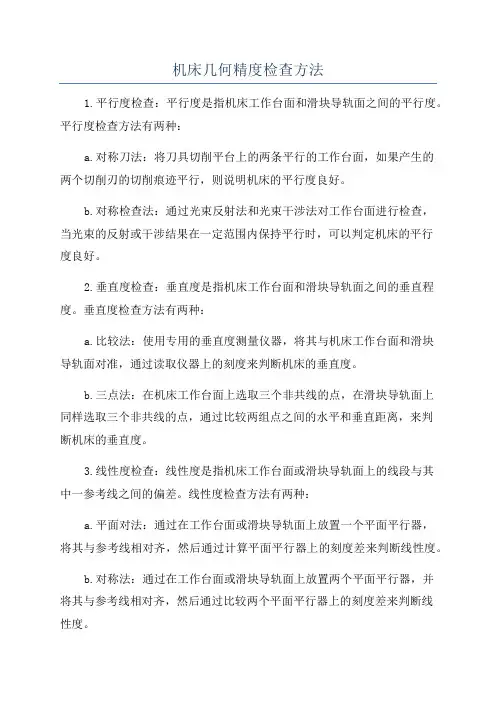

机床几何精度检查方法
机床几何精度检查方法1.平行度检查：平行度是指机床工作台面和滑块导轨面之间的平行度。
平行度检查方法有两种：a.对称刀法：将刀具切削平台上的两条平行的工作台面，如果产生的两个切削刃的切削痕迹平行，则说明机床的平行度良好。
b.对称检查法：通过光束反射法和光束干涉法对工作台面进行检查，当光束的反射或干涉结果在一定范围内保持平行时，可以判定机床的平行度良好。
2.垂直度检查：垂直度是指机床工作台面和滑块导轨面之间的垂直程度。
垂直度检查方法有两种：a.比较法：使用专用的垂直度测量仪器，将其与机床工作台面和滑块导轨面对准，通过读取仪器上的刻度来判断机床的垂直度。
b.三点法：在机床工作台面上选取三个非共线的点，在滑块导轨面上同样选取三个非共线的点，通过比较两组点之间的水平和垂直距离，来判断机床的垂直度。
3.线性度检查：线性度是指机床工作台面或滑块导轨面上的线段与其中一参考线之间的偏差。
线性度检查方法有两种：a.平面对法：通过在工作台面或滑块导轨面上放置一个平面平行器，将其与参考线相对齐，然后通过计算平面平行器上的刻度差来判断线性度。
b.对称法：通过在工作台面或滑块导轨面上放置两个平面平行器，并将其与参考线相对齐，然后通过比较两个平面平行器上的刻度差来判断线性度。
4.圆度检查：圆度是指工作台面或滑块导轨面上的圆形轮廓与其真实圆形轮廓之间的偏差。
圆度检查方法有两种：a.对称法：通过在工作台面或滑块导轨面上放置一个圆度仪，将其与圆形轮廓相对齐，然后通过读取仪器上的刻度来判断圆度。
b.分割法：通过固定一个参考点，并将工作台面或滑块导轨面上的圆形轮廓分割成若干等分，在每个等分处测量偏差，然后通过计算平均偏差来判断圆度。
以上是机床几何精度检查的一些常用方法，通过使用这些方法可以对机床进行全面的几何精度检查，确保机床的精度符合要求。
机床的几何精度检验
机床的几何精度检验机床几何精度检验，又称静态精度检验，是综合反映机床关键零部件经组装后的综合几何形状误差。
数控机床的几何精度的检验工具和检验方法类似于普通机床，但检测要求更高。
几何精度检测必须在地基完全稳定、数控机床地脚螺栓处于压紧状态下进行。
机床考虑到地基可能随时间而变化，一般要求机床使用半年后，再复校一次几何精度。
在几何精度检测时应注意测量方法及测量工具应用不当所引起的误差。
在检测时，应按国家标准规定，即机床接通电源后，在预热状态下，机床各坐标轴往复运动几次，机床主轴按中等的转速运转十多分钟后进行。
常用的检测工具有精密水平仪、精密方箱、数控机床直角尺、平尺、平行光管、千分表、测微仪及高精度主轴心棒等。
检测工具的精度必须比所测的几何精度高一个等级。
1．卧工加工中心几何精度检验1)主轴回转轴线对工作台面的平行度。
2)工作台面的平行度。
3)主轴在Z轴方向移数控机床动的直线度。
4)X、r、Z坐标轴的相互垂直度。
5)X、Z轴移动时机床工作台面的平行度。
6)J轴移动时工作台边界与定位基准面的平行度。
7)主轴轴向及孔径跳动。
8)回转工作台精度。
2.X轴直线度测量将1000mm平尺放在机床工作台上，使平尺工作面垂直于工作台面且与X轴方向一致；将装有杠杆千分表的磁力表座吸在主轴下端，表头与平尺工作面接触，移动工作台调整平尺使其两端的千分表读数相同，移动工作台使千分表表头从平尺一端向另一端移动，千分表读数的最大变动量即为机床X轴的直线度误差。
3.X、Y轴移动的垂直度将500mmx500mm方框尺平放在工作台上，同时将装有杠杆千分表的磁力表座吸在主轴下端，表头与方框尺X方向工作面接触，在X方向移动工作台使表头在两端的读数一致，然后使表头与方框尺Y方向工作面接触，在Y方向移动工作台，此时表头读数的最大变动量即为机床在X、Y方向上的垂直度误差。
4.主轴孔的径向跳动将300mm检验棒插入主轴锥孔中，用千分表头分别与检验棒近主轴端和300mm远端接触，手动旋转主轴，表头读数的最大变动量即为机床主轴孔的近端及300mm远端的径向跳动。
数控机床检修：几何精度检验 GBT 17421-1-1998 直线度测量方法
检验内容、公差测量方法、工具测量原理示意图直线度长度测量法平尺法：在垂直平面内测量平尺应尽可能放在使平尺具有最小重力挠度的两个量块上。
读数表安装在具有三个接触点的支座上并沿导向平尺作直线移动进行测量，三个接触点之一应位于垂直触及平尺的千分表杆的延伸线上。
对平尺的已知误差加以处理。
平尺法：在水平面内测量采用一根水平放置的平尺作为基准面。
读数表在与被检面接触情况下移动，并触及基准面。
放置平尺时，使其在线的两端读数相等，可直接读出该线相对于连接两端点的直线的偏差。
采取翻转法是能把作为基准面的平尺所具有的直线度偏差从测量结果中排除。
钢丝和显微镜法张紧一根直径0.1mm的钢丝，使其尽可能地平行于被检线。
对位于水平面内的MN而言，用一个垂直安装并装有水平测微移动装置的显微镜，即可读出被检线对代表测量基准的张紧钢丝在水平面XY内的偏差。
准直望远镜法当用准直望远镜检验时，所要测量的高度差a 等于望远镜轴线与标靶上显示的标记之间的距离，它可以在十字线上直接读出，或用光学测微计读出。
望远镜的光学轴线构成了测量基准。
准直激光法激光束用作为测量基准。
光束对准沿光束轴线移动的四象限光电二极管传感器。
传感器中心与光束的水平和垂直偏差被测定并传送到记录仪器。
激光干涉法测量基准由双镜反射器确定。
用激光干涉仪和专用光学组件来测定标靶对双镜反射器对称轴线的位置变化。
一条线在一个平面内的直线度在平面内的一条给定长度的线，当其上所以的点均包含在平行于该线的总方向且相对距离与允差相等的两条直线内时，则该线被认为是直线。
在空间内的一条线的直线度在空间内的一条给定长度的线，当其在给定的平行于该线的总方向的两个相互垂直平面上的投影满足平面内的直线度要求时，则认为该空间线为直线。
公差的确定在测量平面内公差 t 由通过两条相隔距离为 t 且平行于代表线 AB 的两条直线来限定。
图中的最大偏差为 MN。
L ≤ L 1, T (L) = T 1L 1 < L < L 2, T (L) = T 1 + (T 2-T 2) * (L-L 1) / (L 2 - L 1)L ≥ L 2, T (L) = T 2角度测量法精密水平仪法精密水平仪沿被检线依次放置，测量基准线为水平线。
数控机床检修：几何精度检验 GBT 17421-1-1998 平面度测量方法
检验内容、公差测量方法、工具测量原理示意图平面度确定平面或者代表面的总方向，是为了获得平面度的最小偏差，通常采用的方法有：- 一个被检平面内适当选择的三点，在靠近边缘部分上存在无关紧要的局部缺陷可以忽略不计。
- 按划分的点用最小二乘法计算的平面。
在被检面上涂上红丹或者用轻油稀释的氧化铬。
将平板放在被检面上进行恰当的往复运动，取下平板并记录被检面每单位面积接触点的分布情况。
在表面的整个范围内接触点的分布均匀，并不少于一个规定值。
这种方法适用于小尺寸较精密的平面（刮过或者磨过的平面）。
用移动平尺所得的一组直线测量首先用一些基准点建立一个理论平面。
在检验面上选择a、b、c三点作为零位标记，将三个等高块放在这三点上。
将平尺放在a、c点上，在检验面的e点放置可调量块，使其与平尺的下表面接触。
再将平尺放在b、e点上即可找到d点的偏差。
用平尺、精密水平仪和千分表测量测量基准由两根借助精密水平仪到达平行放置的平尺提供。
平尺R1、R2应有足够的刚度，使基准平尺的重量产生的挠度忽略不计。
建立一个测量基准，根据测量基准测量出偏差并加以标绘。
标绘是在有规律的方格的不同节点上进行的。
矩形表面的测量基准平面由两条直线OmX和OO'Y确定，此时O、m、O'是被检面上的三个点。
圆形轮廓表面的测量采用沿边缘的圆周和直径进行测量- 在两个垂直直径上- 在连接边缘点的正方形的四边上圆周检验：在一个均衡座A上放置水平仪，并以匀称的间隔绕平板周边移动。
直径检验：按照对一条线的直线度测量的任何一种方法进行。
用平板测量用平板和千分表测量测量装置由平板和千分表组成，千分表装在具有一个基座的支架上，基座在平板上运动。
有两种测量方法：- 被测部件放在平板上：平板尺寸和千分表支架开度足够大使整个表面都能测量。
- 平板与被测面相对放置：用一个尺寸与被测面尺寸相似的平板进行测量。
用平尺测量平面度用精密水平仪测量平面度当测量工具从一个位置移向另一个位置时，这是目前所知的能够保持测量基准方向恒定（水平）的唯一方法。
数控机床几何精度检测工具及使用方法
5.水平仪
（1）工作原理 水平仪原理是利用气泡在玻璃管内，气泡保持在最高位 置，如图1-7所示，表明该平面左端高于右端。
图1-7 精密水平仪气泡
1）水平仪刻度示值。实训室的水平仪灵敏度是0.02mm/m，此刻度示值 是以1米为基长的倾斜值为0.02mm/1000mm，如图1-8所示。
除具有一般扳手功能外，特别适 用旋转空间狭窄或深凹的地方
表1-1 常用工具实物和功能
续
7）钩形扳手
8）一字槽螺钉旋具
9）十字槽螺钉旋具
专用于扳动在圆周方向上开有直槽 或孔的圆螺母
10）钢丝钳和尖嘴钳
用于紧固或拆卸一字槽形的螺钉， GB/T 10635-2003螺钉旋具通用技 术条件
11）锤子
用来紧固或拆卸十字槽形的螺钉和 旋杆，GB/T 10635-2003螺钉旋具 通用技术条件
表1-1 常用工具的实物和功能
1）活扳手
2）呆扳手
3）梅花扳手
开口宽度可以调节，能紧固或 松开一定尺寸范围内的六角头或 方头螺栓、螺钉和螺母
GB/T 4440-2008活扳手
4）内六角扳手
双头呆扳手用于紧固、拆卸两种 尺寸的六角头、方头螺栓和螺母 GB/T 4393-2008呆扳手、梅花 扳手、两用扳手 技术规范
当平面上升距离为a时，杠杆千分表摆动的距离为b，也就是杠杆千分 表的读数为b，因为b>a，所以指示读数增大。具体修正计算式如下：
a b cos 例如，用杠杆千分表测量机床工作台平面时，测量杆轴线与工作台表 面夹角α为30°，测量读数为0.048mm，求正确测量值。 解： a b cos 0.048 cos 30o 0.048 0.866 0.0416(mm)
机床几何精度检测方法
机床几何精度检测方法
1.机床床身平整度检测
机床床身平整度是指机床的工作台面是否平整，一般采用平板测量法进行检测。
该方法需要使用精工平板将其放置在机床工作台上，然后使用测量仪器测量平板与工作台的接触点的高低差值，以此来评估机床的床身平整度。
2.导轨定位精度检测
机床导轨定位精度是指导轨摩擦对机床工件加工精度的影响程度，一般采用划线法进行检测。
该方法需要在工作台上放置一张划线板，在导轨上依次进行划线，然后使用显微镜或测量仪器测量划线板上的划痕位置，通过比对划线位置与设定位置的偏差大小来评估导轨的定位精度。
3.回程精度检测
机床回程精度是指机床在回程过程中，工作台或主轴的精确位置定位能力。
一般采用工件比对法进行检测。
该方法需要在机床工作台上放置一组有相对位置关系的工件，然后分别进行前进和回程操作，最后使用测量仪器测量工件的位置偏差，以此来评估机床的回程精度。
4.运动误差检测
机床运动误差是指机床在加工过程中，由于机械结构本身的不完美或动力参数的不一致引起的运动误差。
一般采用激光干涉法进行检测。
该方法需要将激光传感器安装在机床工作台上，然后利用激光干涉仪测量工件表面的运动轨迹，通过分析激光干涉信号的变化来评估机床的运动误差。
除了以上几种常用的机床几何精度检测方法，还有一些其他的检测方法，如摄影测量法、光电测量法等。
这些方法在实际应用中根据不同机床
类型、要求和所需精度选择使用，以确保机床几何精度的准确性和稳定性。
最终，通过对机床几何精度的检测和评估，能够及时发现和纠正机床存在
的问题，提高机床加工的质量和稳定性。
机床几何精度检测方法
机床几何精度检测方法几何精度检测方法一百分表、千分表及杠杆千分表的特点及适用范围百分表的分度值为0.01mm，其读数清晰，表针跳动较小，常用的一般分为0～5、0～10mm 两种量程，测量时测杆的压缩量一般为0.15～0.2mm（如图1），适用于较低精度要求的测量。
百分表经过震动后测杆可以很容易的回到原始位置，在震动的情况下检测不易磨损，损坏率低。
千分表（指常用的指针式或压杆式千分表）的分度值为0.001mm，因其比百分表的放大比更大，分度值更小，测量的精确度更高，适用于较高精度要求的测量。
千分表受到震动后测量杆不容易恢复到原始位置，可能会影响到检测数据的真实性，因此在震动较小的情况下使用较好（如图2）。
杠杆千分表体积小巧，测杆可以按需转动，并能以正反两个方向测量工件，因此常用于间78隙较小的槽、孔、浮动件（如测量丝杠远端跳动）等千分表难以测量的情况，其测杆压缩量一般为0.03～0.06mm（如图3），灵敏度高。
同样杠杆千分表适合在震动小的情况下使用。
另外杠杆千分表不适合长期在压缩量较大的情况下工作，因为压缩量过大会造成测量数据失真，误差变大，而且会加快杠杆千分表各部件的磨损，使其老化，失去作用，因此在测量空间允许的情况下，一般优先选用千分表或百分表。
图1 百分表图2 千分表79图3 杠杆千分表二测量前提说明1. 本说明所有图示均以Carver600G为例；2. 在检测前应保证测量所用仪器可以正常使用；3. 在检测前应保证测量所用工具以及被测部分的清洁；4. 在测量过程中移动各轴时，进给速度不能过大，一般为1.8m/min左右；5. 本说明所指方向（即前、后、左、右）均为人站立在机床正面，面对机床时（如图4）。
图480三、各精度指标的检测方法1.检测、调整床身水平度1.1 所需工具水平仪（刻度值为0.02mm）、活动扳手1.2准备工作1）检查水平仪精度是否符合标准将水平仪水平放置，读出气泡位置，然后将水平仪原地旋转180°，比较旋转前后水平仪气泡位置。
机床的精度主要包括机床的几何精度
机床的精度主要包括机床的几何精度、机床的定位精度和机床的切削精度。
现根据我在日常工作中所积累的经验，就这些精度的检测项目、检测方法及注意事项进行综合的说明。
1的几何精度编辑数控机床的几何精度反映机床的关键机械零部件（如床身、溜板、立柱、主轴箱等）的几何形状误差及其组装后的几何形状误差，包括工作台面的平面度、各坐标方向上移动的相互垂直度、工作台面X、Y坐标方向上移动的平行度、主轴孔的径向圆跳动、主轴轴向的窜动、主轴箱沿z坐标轴心线方向移动时的主轴线平行度、主轴在z轴坐标方向移动的直线度和主轴回转轴心线对工作台面的垂直度等。
常用检测工具有精密水平尺、精密方箱、千分表或测微表、直角仪、平尺、高精度主轴芯棒及千分表杆磁力座等。
1.1 检测方法：数控机床的几何精度的检测方法与普通机床的类似，检测要求较普通机床的要高。
1.2 检测时的注意事项：（1）检测时，机床的基座应已完全固化。
（2）检测时要尽量减小检测工具与检测方法的误差。
（3）应按照相关的国家标准，先接通机床电源对机床进行预热，并让沿机床各坐标轴往复运动数次，使主轴以中速运行数分钟后再进行。
（4）数控机床几何精度一般比普通机床高。
普通机床用的检具、量具，往往因自身精度低，满足不了检测要求。
且所用检测工具的精度等级要比被测的几何精度高一级。
（5）几何精度必须在机床精调试后一次完成，不得调一项测一项，因为有些几何精度是相互联系与影响的。
（6）对大型数控机床还应实施负荷试验，以检验机床是否达到设计承载能力；在负荷状态下各机构是否正常工作；机床的工作平稳性、准确性、可靠性是否达标。
另外，在负荷试验前后，均应检验机床的几何精度。
有关工作精度的试验应于负荷试验后完成。
加工中心几何精度检测方法
加工中心几何精度检测方法加工中心是一种高精度的机床，广泛应用于各种零件的生产加工。
保证加工中心的几何精度对于加工出符合设计要求的零件至关重要。
本文将介绍几种常见的加工中心几何精度检测方法。
1.垂直度检测垂直度是指主轴与工作台之间垂直程度的精度。
常见的检测方法有：使用测微计测量主轴与工作台的垂直距离，根据测量结果判断垂直度是否在允许范围内；使用精密平台，将其放置在工作台上，通过光电跟踪仪测量主轴的位置，从而计算出垂直度。
2.平行度检测平行度是指主轴与工作台之间平行关系的精度。
通常使用平行度尺进行测量，将其放置在工作台上，并与主轴进行平行调整，通过读取尺上的数值来判断平行度是否在允许范围内。
3.轴向度检测轴向度是指主轴在轴向上的精度，也是加工中心的重要指标之一、轴向度的检测可以使用激光法，将激光瞄准到主轴的轴心上，测量激光点在工作台上的位置，从而计算出轴向度的误差。
4.位置精度检测位置精度是指主轴在各个坐标轴方向上的精度。
常用的检测方法有：使用编码器进行测量，编码器安装在主轴和工作台上，通过读取编码器上的数值计算出位置精度的误差；使用激光干涉仪进行测量，将激光引入主轴和工作台的光路中，通过干涉现象测量位置精度。
5.回转度检测回转度是指主轴在回转方向上的精度。
常用的检测方法有：使用刀具的径部作为参考，通过旋转主轴，测量刀具径部的位置偏差来判断回转度的精度；使用角度测量仪进行测量，将其安装在主轴和工作台上，通过读取角度测量仪上的数值来判断回转度是否在允许范围内。
综上所述，加工中心的几何精度检测方法有垂直度检测、平行度检测、轴向度检测、位置精度检测和回转度检测等。
根据不同的几何精度指标，可以选择相应的检测方法进行测量，并通过测量结果判断几何精度是否符合要求，从而保证加工中心的加工质量和精度。
卧式加工中心几何精度检测项目和标准
卧式加工中心几何精度检测项目和标准卧式加工中心是一种常用的数控机床，具有高效率、高精度和多功能的特点。
在使用卧式加工中心进行工件加工过程中，必须对其几何精度进行严格的检测，以确保加工结果符合要求。
以下将介绍卧式加工中心几何精度检测项目和标准。
一、直线度检测直线度是指工作台在两个坐标轴上移动时轨迹的偏离情况。
常用的检测方法有拉尺法、激光干涉法和三坐标测量法。
检测结果一般用直线度误差来表示，误差越小，说明直线度越好。
二、平行度检测平行度是指两个轨道表面之间的平行度。
检测方法有平行度计或平行度仪。
通过检测两个轨道表面的间距，计算平行度误差。
平行度误差越小，表明两个轨道之间的平行度越好。
三、垂直度检测垂直度是指主轴和工作台之间的垂直度。
常用的检测方法有水平尺或测角仪。
通过测量主轴和工作台之间的夹角，计算垂直度误差。
误差越小，说明主轴与工作台的垂直度越好。
四、角度度量检测角度度量是指工作台绕着某个坐标轴旋转时的角度度量。
检测方法有角度尺、平台式角度测量仪和三坐标测量仪。
角度度量误差一般用角度误差来表示，误差越小，说明角度度量越好。
五、位置度检测位置度是指工件加工后的位置偏移情况。
检测方法一般采用三坐标测量仪或高精度检测仪器。
位置度误差一般用位置偏移来表示，位置偏移越小，说明位置度越好。
以上是卧式加工中心几何精度检测的常见项目和标准。
不同的工件和加工要求可能还会有其他相关检测项目。
在进行几何精度检测时，需要根据具体的要求和标准来选择合适的检测方法和仪器，确保加工结果符合要求。
只有通过严格的几何精度检测，才能保证卧式加工中心在工件加工过程中达到预期精度。
机床几何精度的检验实验指导书
将千分表用磁性表架装在溜板上使表头沿水平方向触及检验棒的表面，调整尾座使千分 表在检验棒两端的读数相等，如图三所示。沿该表面测取第一次读数后，将检验棒旋转 180 °测取第二次读数，再将检验棒调头，重复上述检验。四次读数的平均值为溜板移动在水平 面内的直线度误差。
图四 主轴锥孔中心线的径向圆跳动测量 （5）溜板移动对主轴中心线的平行度(G7)
在主轴锥孔中插人检验棒，将千分表用磁性表架固定在溜板上使表头垂直触及检验棒的 圆往面 a 和 b 处。如图四所示。移动溜板，a 和 b 处分别读取千分表读数，然后主轴旋转 180 °再测取一次读数，两次读数的代数和之半为溜板移动对主轴中心线的平行度误差。a 为在 水平面内平行度误差，只允许向前偏;b 为在垂直平面内平行度误差，只允许向上偏。
180°
300mm 处 水平处 垂直处
0.01 0.02 0.015 0.02
三、讨论问题回答：
第4页
擦拭，不留油污、灰尘和棉纱纤维等。
3） 仪器、工具安装必须稳定、牢固。
4） 测量必须规范，仪器指示应稳定后，再读书。
5） 每个项目检验后，应返回起点位校验零位。零位不变测得数据方能确认。
3． 实验应有准备、有条理地逐个进行。
1） 实验操作、读数、记录应分工负责，由专业进行，由记录人统一指挥、协调工
第1页
图五 溜板移动对主轴中心线的平行度测量 六、 实验报告：
1． 如实完整地将检验实测数据，填入实验数据表。 2． 根据实测数据测数据 G6、G7 按 a,b 项分别计算结果 3． 确定各项允差标准作出检验结论 4． 讨论以下问题： 1） G6 项目为何用检验棒按 0°、90°、180°、270°四种安装位置测定，而综合
机床几何精度检测方法
机床几何精度检测方法1.反光镜法反光镜法是一种直观、简单、易于操作的机床几何误差检测方法。
反光镜法的原理是通过光线的反射和折射来观察被测几何体的形状和位置，从而判断机床的误差。
其具体操作为，将两个相机安装在测试工件和标准工件上，使两个相机的视场交叠。
然后将标准工件和测试工件放置在机床上，通过视场交叠来观察机床工件的几何误差。
2.激光干涉仪法激光干涉仪法是一种高精度的机床几何误差检测方法。
利用激光干涉仪检测装置可以精确测量机床轴向和回转精度误差。
具体操作为，在机床上安装激光干涉仪，通过激光的干涉产生干涉纹，然后通过对干涉纹的测量来计算机床的几何误差。
激光干涉仪法可以实现非接触式测量，准确度高，适用于各种类型的机床。
3.气测法气测法是一种常用的表面平直度和平面度误差检测方法。
具体操作为，在被测工件上加压一定的气体，然后通过感应器测量气体压力变化的方式来检测工件的平直度和平面度误差。
气测法的优点是适用于各种形状和尺寸的工件，操作简单，测量结果准确。
4.测微仪法测微仪法是一种常用的直线度误差检测方法。
其原理是通过测量多个不同位置处的直线度误差，然后通过数据处理来评估机床的直线度误差。
测微仪法的操作简单，测量范围广，准确度较高。
5.数字测量方法数字测量方法是一种使用数字测量仪器对机床进行几何误差检测的方法。
常用的数字测量仪器包括坐标测量机、激光扫描仪、三角块等。
通过使用数字测量仪器，可以实现对机床几何误差进行高精度、高效率的检测。
以上介绍了几种常用的机床几何精度检测方法，每种方法都有其独特的优点和适用范围。
通过选择合适的检测方法，可以对机床几何精度进行准确评估，帮助提高机床的加工精度。
机床几何精度检查
机床几何精度检查数控机床的几何精度是综合反映该设备的关键机械零部件和组装后的几何形状误差。
数据机床的几何精度的检查和普通机床的几何精度榆查基本相同，使用的检测工具和方法也很相似，但是检测要求更高。
泊头巨人重工机械有限公司是一家专业生产、立车、数控立车、数控龙门铣床、龙门加工中心、数控落地镗铣床的生产厂家，对机床几何精度检查很有心得。
以下列出一台普通立式加工中心的几何精度检测内容：①工作台面的平面度；②各坐标方向移动的相互垂直度；③X坐标方向移动时工作台面的平行度；④Y坐标方向移动时工作台面的平行度；⑤X坐标方向移动时工作台面T形槽侧面的平行度；⑥主轴轴向窜动；⑦主轴孔的径向圆跳动；⑧主轴箱沿z坐标方向移动时主轴轴线的平行度；⑨主轴回转轴心线对工作台面的垂直度；⑩主轴在z坐标方向移动的直线度。
从上述10项精度要求中可以看出，第一类精度要求是对机床各运动的大部件如床身，立柱，溜板，主轴箱等运动的直线度、平行度、垂直度的要求。
第二类是对执行切削运动主要部件主轴的自身回转精度及直线运动精度（切削运动中的进刀）的要求。
因此，这些几何精度综合反映了该机床的几何精度和代表切削运动的部件主轴的儿何精度。
工作台面及台面上T形槽相对机械坐标系的几何精度要求是：反映数控机床加工的工件坐标系对机械坐标系的几何关系，因为工作台面及定位基准T形槽都是反映工件定位或工件夹具的定位基准，加工工件用的工件坐标系往往都以此为基准。
目前，国内检测机床几何精度的常用检测工具有：精密水平仪，直角尺，精密方箱，平尺，平行光管，千分表或测微仪，高精度主轴芯棒及一些刚性较好的千分表杆等。
每项几何精度的具体检测办法具备机床的检测条件规定。
但检测工具的精度等级必须比所测的几何精度高出一个等级，例如用平尺来检验X轴方向移动对工作台的平行度，要求台差为0. 025／750mm，则平尺的直线度及上下基面平行度应在0. 01／750mm以内。
各种数控机床检测中必须对机床地基有严格的要求。
数控机床检修：几何精度检验 GBT 17421-1-1998 方法与工具索引
平行度两个面的平行度
两轴线的平行度
轴线对平面的平行度 轴线对两抛磨交线的平行度 两平面交线对第三平面的平行度 各由两平面交线形成的两直线间的平行度 运动的平行度
轨迹和平面的平行度
轨迹对轴线的平行度 轨迹对两平面交线的平行度 两轨迹间的平行度
平尺和千分表法 精密水平仪发 在通过两轴线的平面内 在垂直于第一个平面的第二个平面内
检验内容 直线度
一条线在一个平面或空间内的直线度
长度测量法
角度测量法 部件的直线度
工作台的基准槽或基准面 导轨 直线运动
线性偏差的测量方法
角度偏差的测量方法
测量方法
平尺法：在垂直平面内测量 平尺法：在水平面内测量 钢丝和显微镜法 准直望远镜法 准直激光法 激光干涉法 精密水平仪法 自准直仪法 激光干涉仪法
试件测量法
数控圆形运动的测量
圆柱度
加工直径的一致性
直接测量 间接测量
具有回转测头或回转工作台的圆度测量仪 坐标测量机 轮廓投影法 V形块法 用回转的一维测头 用母圆盘和二维测头 用球杆仪 坐标测量机 用具有回转测头或或转工作台的圆度测量仪 V形块法 测微计或类似两点测量工具 高度规
V型面 圆柱面 单个垂直面 倾斜布局的床身
平尺和千分表法 钢丝和显微镜法 准直望远镜法 激光法 角度测量法 精密水平仪发 自准直仪法 激光法
平面度
用平板和千分表测量 用平尺测量平面度 用精密水平仪测量平面度
用光学方法测量平面度
用坐标测量机测量
用移动平尺所得的一组直线测量 用平尺、精密水平仪和千分表测量 矩形表面的测量 圆形轮廓表面的测量 用自准直仪测量 用光学扫描仪测量 用准直激光测量 用激光测量系统测量
平面在运动部件上 平面不在运动部件上
