断路器跳闸的原理
断路器跳闸的原因都有哪些
![断路器跳闸的原因都有哪些](https://img.taocdn.com/s3/m/73c9895f5e0e7cd184254b35eefdc8d377ee1470.png)
断路器跳闸的原因都有哪些1.过载:过载是最常见的断路器跳闸原因之一、当电路中的电流超过了断路器的额定负荷能力时,断路器会自动跳闸以保护电路和电器设备。
过载可能是由于电路中连接的负载过多,或者负载设备本身出现故障引起的。
2.短路:短路是另一个常见的断路器跳闸原因。
短路是指电路中的两个或多个导体之间出现直接连接,导致电流过大,瞬间产生很大的电流。
这种情况下,断路器会迅速跳闸以保护电路和电器设备。
3.地故障:地故障是指电路中的相位导线与地之间发生了导电故障。
地故障会导致电流快速流向大地,使得电压陡增,导致断路器跳闸。
地故障通常与绝缘破损、设备老化、电气设备使用不当等因素有关。
4.瞬时电压冲击:瞬时电压冲击是指电路中出现非常高峰值的电压,如雷电击中电源线或突然断电再恢复等。
这种情况下,断路器会迅速跳闸以防止过高的电压损坏电器设备。
5.断路器故障:如果断路器本身出现故障,如机械故障、电磁元件故障、过载保护元件失灵等,也会导致断路器跳闸。
这时需要及时更换或修理断路器。
6.不合适的断路器类型:使用不合适的断路器类型也可能导致跳闸。
例如,将低容量断路器用于高负载电路,或者使用不带过载保护元件的断路器等。
7.温度过高:如果电路或电器设备因为长时间运转而导致温度过高,断路器可能会因为温度过高而跳闸。
这是为了防止过热引发火灾等危险。
8.电压波动:电网中的电压波动、电压降低或电压过高也可能导致断路器跳闸。
电压波动可能是电网负荷过重、供电设备或电源电压出现问题等原因引起的。
9.人为操作失误:人为操作失误也是造成断路器跳闸的原因之一、例如,错误地操作电器设备、误操作断路器开关等。
综上所述,断路器跳闸的原因有很多,包括过载、短路、地故障、瞬时电压冲击、断路器故障、不合适的断路器类型、温度过高、电压波动以及人为操作失误等。
了解这些原因并采取相应的措施可以有效预防和解决断路器跳闸的问题。
万能断路器跳闸的原因分析【详解】
![万能断路器跳闸的原因分析【详解】](https://img.taocdn.com/s3/m/b5193709941ea76e59fa04d4.png)
万能式断路器又称框架式断路器:能接通、承载以及分断正常电路条件下的电流,也能在规定的非正常电路条件下接通、承载一定时间和分断电流的一种机械开关电器。
那么怎么解决万能式断路器不能合闸的问题呢?首先确定断路器是否为非事故跳闸:非事故跳闸系指未发生短路和过载故障而跳闸。
断路器不能合闸的原因较多,首先要确定是线路短路和过载原因引起的跳闸,还是断路器自身或控制回路有故障。
在确定是断路器故障后,抽出断路器(指抽屉式断路器)检查。
万能断路器跳闸原因:1、因欠压脱扣器失电而使万能式断路器不能合闸电压过低或欠压脱扣器线圈失电故障,都会使万能式断路器跳闸而导致不能重新合闸。
以下四种情况会引起欠压脱扣器线圈失电。
a、闭合按钮、继电器接点、万能式断路器辅助触头等接触不良,元件损坏,均可能导致回路不通,脱扣线圈失电;b、回路中的连接导线断线、压接螺丝松动松脱,也会导致回路不通,脱扣线圈失电;c、由于欠压脱扣器的线圈长期处于通电工作状态,环境污染和衔铁吸合不灵活或铁芯和衔铁之间空气隙过大,都容易使电流过大而导致脱扣线圈发热而烧毁,失去脱扣线圈的功能。
d、保护回路熔断器熔断,造成回路不通,欠压脱扣器的脱扣线圈失电。
2、机械系统故障,造成万能式断路器不能合闸;万能式断路器操作机构经多次跳闸和合闸后,机构严重磨损,可能会出现以下故障:a、电动机传动机构磨损,如ME开关的蜗轮、蜗杆受损,就不能驱动万能式断路器的操作机构再扣、合闸。
蜗轮、蜗杆更换较复杂。
b、操作机构不灵活,有卡滞现象。
由于该类万能式断路器不是全封闭式,若不慎将螺丝、螺母等异物遗落在操作机构中,使万能式断路器操作有卡滞现象,会影响合闸;另外,转动和滑动部分缺少润滑油脂,操作机构的开断储能弹簧稍有变形,万能式断路器也会合不上闸。
因此有上述故障时,除检查操作机构中有无异物外,还要对转动和滑动部位注入润滑油脂。
c、操作机构储能弹簧故障。
操作机构的开断储能弹簧在多次拉伸后松弛或失去弹性,闭合力变小,合闸时,万能式断路器的四连杆机构无法推到死点位置,机构不能自保持在合闸位置,因此,万能式断路器也不能正常闭合。
低压断路器跳闸原因
![低压断路器跳闸原因](https://img.taocdn.com/s3/m/e77a317859eef8c75fbfb378.png)
低压断路器跳闸原因供电系统自动空气开关的失压脱扣器是一个电磁铁,失电瞬间会在弹簧的带动下衔铁释放,然后带动跳闸机构动作,空气开关完成跳闸操作。
高压配电系统闪电时,失压脱扣器若能延时几秒钟后再起跳,在高压系统电压瞬间恢复正常后,供电系统才能够得以维持正常供电,从而显著降低闪电对轻烃装置生产的影响。
为了防止高压系统闪电瞬间失压脱扣器衔铁释放,经过分析提出了以下三个技术解决方案:①将电磁失压脱扣器的衔铁捆住,防止其释放,这样可以达到闪电时空气开关不起跳的目的,但在系统永久失电时,空气开关也无法动作,失去了存在的意义,故不可取;②采用UPS系统给失压脱扣器供电的方法,经过反复试验,由于设备接线复杂、可靠性差、无法稳定实现延时起跳,故不可取;③将失压脱扣器线圈电源改为直流电源,在该线圈上并联一只贮能电容,系统电压过低时,电容自动向失压脱扣器线圈释放电能,使其维持一定时间的吸合状态,待贮能电容放电结束后,失压脱扣器失电,空气开关自动完成延时起跳操作。
其改造方法类似交流接触器的交流启动、直流无声运行,接线方式简单,经试验可靠性高,故被采用。
空气开关跳闸怎么办1、判断跳闸的空气开关是家中配电箱内的总开关还是分路出线开关。
如总开关未跳闸,只是分路开关跳闸,则说明大功率电器供电线路接线有问题,即多件大功率电器接在同一分路开关上,此类情况,将大功率电器线路调整至负荷轻的分路开关即可(建议大功率电器使用单独的分路开关);2、如分路开关没跳闸,总开关跳闸,则计算家用电器功率之和是否超出供电认可容量(可致电95598,通过客户编号查询供电认可容量),并检查总开关容量是否与供电认可容量匹配。
①如家用电器功率之和超出供电认可容量,则减少同时使用的家用电器数量(特别是大功率家用电器),并向供电公司申请用电增容;②如家用电器功率之和未超出供电认可容量,但总开关容量小于供电认可容量,则需更换与供电认可容量匹配的总开关。
同时需要提醒的是,部分大功率电器启动电流较大,计算功率时应考虑启动电流造成的影响。
10kV配电线路多级断路器同时跳闸原因分析
![10kV配电线路多级断路器同时跳闸原因分析](https://img.taocdn.com/s3/m/42f9220de418964bcf84b9d528ea81c758f52e0a.png)
10kV配电线路多级断路器同时跳闸原因分析
10kV配电线路多级断路器同时跳闸是指在一条10kV配电线路上,多个级联安装的断路器在同一时间内发生跳闸的现象。
下面将为您分析多级断路器同时跳闸的原因。
1. 短路故障:多级断路器同时跳闸的最主要原因是线路发生短路故障。
短路故障是指电流在线路中突然出现异常,电流值迅速增大导致线路中的保护装置立即动作,将电路切断。
短路故障可能由于线路绝缘故障、设备内部短路或外界物体等原因引起。
2. 过载故障:过载故障是指线路中的电流长时间持续超过设计负荷,导致线路发生过载。
当线路中的电流超过断路器额定电流时,断路器会自动跳闸,起到保护线路和设备的作用。
如果多个级联的断路器在同一时间内接收到过载信号,就会同时跳闸。
3. 电力系统的运行状态和负荷状况:多级断路器同时跳闸还与电力系统的运行状态和负荷状况有关。
当电力系统中其他线路突然发生跳闸或故障时,可能会引起多级断路器同时跳闸,以保护电力系统的安全运行。
4. 设备老化或故障:多级断路器同时跳闸的原因还可能与断路器设备本身的老化或故障有关。
多级断路器的触头磨损、弹簧失效等,都可能导致断路器失效,同时跳闸。
5. 断路器误动作:多级断路器同时跳闸的原因还可能是断路器的误操作所致。
当工作人员误操作或操作失误时,可能会导致多个断路器同时跳闸,从而引起线路跳闸。
多级断路器同时跳闸的原因主要包括短路故障、过载故障、电力系统的运行状态和负荷状况、设备老化或故障以及断路器的误操作等。
为了防止多级断路器同时跳闸,需要加强对电力系统的监测和维护,及时排除电力系统中的故障、规范操作,确保电力系统的安全运行。
发电机灭磁断路器跳闸保护原理

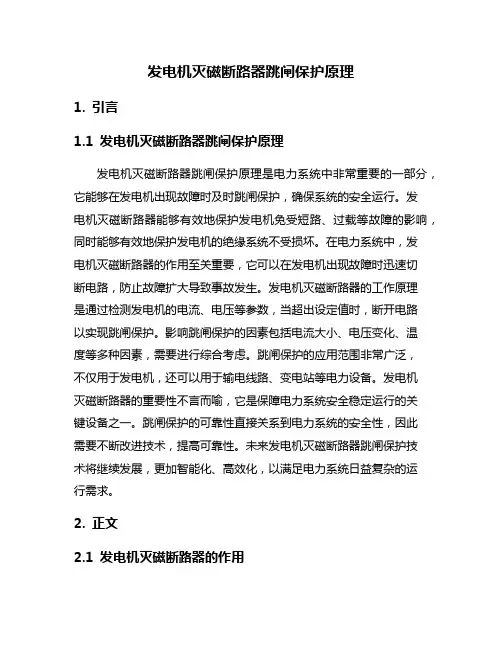

![发电机灭磁断路器跳闸保护原理](https://img.taocdn.com/s3/m/3e76be9b27fff705cc1755270722192e453658cf.png)
发电机灭磁断路器跳闸保护原理1. 引言1.1 发电机灭磁断路器跳闸保护原理发电机灭磁断路器跳闸保护原理是电力系统中非常重要的一部分,它能够在发电机出现故障时及时跳闸保护,确保系统的安全运行。
发电机灭磁断路器能够有效地保护发电机免受短路、过载等故障的影响,同时能够有效地保护发电机的绝缘系统不受损坏。
在电力系统中,发电机灭磁断路器的作用至关重要,它可以在发电机出现故障时迅速切断电路,防止故障扩大导致事故发生。
发电机灭磁断路器的工作原理是通过检测发电机的电流、电压等参数,当超出设定值时,断开电路以实现跳闸保护。
影响跳闸保护的因素包括电流大小、电压变化、温度等多种因素,需要进行综合考虑。
跳闸保护的应用范围非常广泛,不仅用于发电机,还可以用于输电线路、变电站等电力设备。
发电机灭磁断路器的重要性不言而喻,它是保障电力系统安全稳定运行的关键设备之一。
跳闸保护的可靠性直接关系到电力系统的安全性,因此需要不断改进技术,提高可靠性。
未来发电机灭磁断路器跳闸保护技术将继续发展,更加智能化、高效化,以满足电力系统日益复杂的运行需求。
2. 正文2.1 发电机灭磁断路器的作用发电机灭磁断路器是发电机保护系统中的重要组成部分,其作用主要包括以下几个方面:1. 防止发电机过热:发电机在运行过程中会产生大量的热量,如果发电机过载或短路等故障发生,可能会导致发电机过热,进而损坏发电机绕组。
灭磁断路器可以在发生故障时及时切断电路,避免发电机过热。
发电机灭磁断路器的作用是保护发电机系统安全稳定运行,防止发生损坏和事故,保障发电机可靠运行。
通过及时切断电路,灭磁断路器能够有效地保护发电机及其相关设备,提高发电机的使用寿命和运行效率。
2.2 发电机灭磁断路器的工作原理发电机灭磁断路器的工作原理是通过监测发电机的电流和电压状态,当发电机出现过载、短路或其他故障时,灭磁断路器会迅速跳闸,切断发电机与电网之间的连接,保护电网和发电机不受损坏。
具体来说,发电机灭磁断路器内部包含了电流传感器和电压传感器,它们监测发电机的电流和电压波形,当电流或电压超过设定的阈值时,灭磁断路器会触发跳闸动作。
断路器的工作原理
![断路器的工作原理](https://img.taocdn.com/s3/m/e8d23d5f58eef8c75fbfc77da26925c52cc591a5.png)
断路器的工作原理断路器是一种用于保护电路的电器设备,它能够在电路中断开或者关闭电流,以防止电路中的过载、短路或者其他故障引起的损坏或者危(wei)险。
断路器的工作原理基于热效应和电磁效应,它能够检测电流异常并迅速切断电路。
一、热效应原理:断路器内部有一根金属片或者电阻丝,称为热元件。
当电流通过断路器时,热元件会受到电流的加热作用,导致温度升高。
如果电路中浮现过载或者短路,电流会迅速增大,导致热元件温度升高更快。
当热元件温度达到预设的安全温度时,断路器会自动跳闸,切断电路,以保护电路和设备。
二、电磁效应原理:断路器内部有一个电磁线圈,称为电磁元件。
当电路中浮现过载或者短路时,电流会迅速增大,导致电磁元件内部的磁场强度增大。
根据法拉第电磁感应定律,电磁元件的磁场变化会引起一个感应电动势,此时断路器内部的触发机构会受到电磁力的作用,使得触发机构动作,切断电路。
断路器的工作原理可以简单总结为:当电路中浮现过载或者短路时,断路器通过热效应或者电磁效应检测电流异常,并迅速切断电路,以保护电路和设备的安全运行。
在实际应用中,断路器通常还具有以下功能和特点:1. 过载保护:当电路中的电流超过断路器额定电流时,断路器会迅速切断电路,防止电路过载。
2. 短路保护:当电路中浮现短路时,断路器会迅速切断电路,防止短路电流引起火灾或者设备损坏。
3. 隔离功能:断路器可以将电路与电源隔离,方便进行维护和检修工作。
4. 可重复使用:一旦断路器被触发跳闸,可以通过手动操作将其复位,使其恢复正常工作状态。
5. 灵敏度调节:断路器通常可以根据具体需求进行灵敏度调节,以适应不同的电路和设备。
总之,断路器是一种非常重要的电器设备,它能够保护电路和设备免受过载、短路等故障的伤害。
通过热效应和电磁效应的工作原理,断路器能够快速检测电流异常并切断电路,确保电路的安全运行。
在电力系统和各种电气设备中广泛应用,起到了至关重要的作用。
断路器工作原理
![断路器工作原理](https://img.taocdn.com/s3/m/7cf5a18588eb172ded630b1c59eef8c75ebf9573.png)
断路器工作原理断路器是一种用于控制和保护电力系统中电路的开关装置。
它能够在电路中断开或者闭合电流,以保护电力设备免受过载、短路和地故障的伤害。
断路器的工作原理基于电磁力和电弧灭弧的原理。
1. 电磁力原理:断路器内部有一个电磁线圈,当电流通过线圈时,产生的磁场会使线圈周围的铁芯产生磁化。
当电流达到额定值时,磁场的力量足以克服断路器内部的弹簧力,使得断路器触头分离,断开电路。
当电流下降到一定程度时,弹簧力会将触头重新闭合,恢复电路的通断。
2. 电弧灭弧原理:当断路器分离触头时,电流会产生一个电弧。
电弧是由电流在断开触点时产生的电离气体导电通道。
电弧的存在会导致能量损耗和设备损坏。
为了灭弧,断路器内部通常有一个灭弧室,它包含灭弧介质,如空气、油或者硫化氢。
当触点分离时,电弧会进入灭弧室,通过灭弧介质的作用,电弧会被熄灭,从而防止能量损耗和设备损坏。
3. 过载保护:断路器还可以提供过载保护功能。
当电路中的电流超过断路器的额定值时,断路器会自动断开电路,以保护电力设备免受过载损坏。
过载保护是通过断路器内部的热释放器实现的。
热释放器是一种根据电流大小和持续时间来感应温度变化的装置。
当电流超过额定值时,热释放器会感应到温度升高,触发断路器跳闸。
4. 短路保护:断路器还可以提供短路保护功能。
短路是指电路中的两个电极之间发生直接接触,导致电流异常增大。
短路保护是通过断路器内部的短路保护器实现的。
短路保护器是一种电流感应装置,当电流超过短路保护器的额定值时,它会感应到电流异常,并迅速跳闸,切断电路。
5. 地故障保护:断路器还可以提供地故障保护功能。
地故障是指电路中的一个电极与地之间发生直接接触,导致电流异常增大。
地故障保护是通过断路器内部的地故障保护器实现的。
地故障保护器是一种电流感应装置,当电流超过地故障保护器的额定值时,它会感应到电流异常,并迅速跳闸,切断电路。
总结:断路器是一种用于控制和保护电力系统中电路的开关装置。
空开跳闸的原理
![空开跳闸的原理](https://img.taocdn.com/s3/m/7db2f7477dd184254b35eefdc8d376eeaeaa17bf.png)
空开跳闸的原理
空开跳闸是由于电路中发生了过载、短路等异常情况,导致空开器自动断开电路的保护装置。
空开跳闸的原理是基于热电磁原理。
空开器内部装有热电磁触发器,它是控制断路器跳闸的核心部件。
热电磁触发器中包括热元件和电磁元件。
当电路发生过载时,电流会超出空开器的额定电流上限,该过载电流会通过热元件产生热量。
热元件通常是金属丝或者电阻丝,当电流通过时,产生的电阻会使其发热。
当过载电流持续一段时间后,热元件温度升高到一定程度时,会使得温度敏感触发器动作,进而通过机械连接,使得隔离开关跳闸,切断电路。
另一方面,当电路发生短路故障时,短路电流会大幅度增加。
电磁元件是短路保护的关键部分。
电磁元件内部通过线圈产生的磁场,当电路发生短路时,短路电流通过线圈时会产生强大的磁场。
这个磁场将会对电磁元件产生作用力,同时通过机械连接使得隔离开关跳闸,实现短路保护。
总结而言,通过空开器内部的热电磁触发器实现过载和短路保护。
当电路中出现过载或短路情况时,触发器将感应到相关故障信号,并通过机械连接切断电路,起到保护电器设备和人身安全的作用。
家里断路器为什么总跳闸?警惕!可能是有这些问题
![家里断路器为什么总跳闸?警惕!可能是有这些问题](https://img.taocdn.com/s3/m/dec920a8eefdc8d377ee328c.png)
家里跳闸是一件非常常见的事情,有些楼房需要先交费再用电,就经常会有用户因为电费不足而自动跳闸断电。
这种情况,通常充完费之后再把断路器合上就可以了。
但如果在电费充足的情况下,家里的断路器还总跳闸,那就不得不警惕了,你的身边可能存在这些安全隐患。
●电路负荷过大(过载)1.什么是电路负荷过大电路负荷过大,或者说过载,指的是电路中的电流超过了断路器的额定数值。
例如断路器的额定电流是16A,而电路当中的的实际电流却达到了17A,大大超过了断路器的额定电流。
此时为了保障用电安全,断路器就会自动跳闸。
2.电路负荷过大有什么危害电路负荷过大,相关的电线电缆就会容易升温发热,轻则烧断保险丝,重则引起火灾,十分危险。
3.造成电路负荷过大的原因有哪些?造成电路负荷过大的常见原因主要有以下几点:一是因为同时接入线路的用电器太多,负载过大;二是因为接入线路的用电器的功率太大,超过了线路的额定功率;三是因为电线老化,导致额定负载减小。
第三点电线老化,一般常见于具有一定年限的旧楼房。
4.如何避免电路负荷过大所导致的断路器频繁跳闸问题电路负荷过大是日常生活中比较常见的一种跳闸情况,解决起来也比较方便一些。
首先要注意的就是避免同时运行多个大功率电器,以免线路过载。
其次就是针对大功率用电器合理分配走线,像热水器、空调这样的大功率用电器,要注意单独分配一条线路,不然后期使用的时候就会非常容易跳闸。
此外日常生活当中,为了能够避免电路负荷过大造成不可挽回的结果,可以采用具有过载保护功能的断路器,例如西门子绿色系列5SY3 紧凑型1P+N 断路器,选用热固性材料制作壳体,耐热稳定性好,强度高,不易变形,能切实保护用户安全。
●短路1.什么是短路短路是指电流自电源一端未经过负载而直接流回电源另一端的情况。
2.短路有什么危害相较于电路负荷过载,短路的危害性也不可小觑。
电路短路时,会在产生极大的电流,不仅会引起线路故障,而且还有可能烧毁电器电源引起火灾,甚至还存在一定的触电危险。
测断路器弹跳的原理
![测断路器弹跳的原理](https://img.taocdn.com/s3/m/91f6eebef605cc1755270722192e453610665b39.png)
测断路器弹跳的原理断路器弹跳指的是断路器在短时间内多次跳闸后,在故障消除或者过载情况解除后,断路器无法立即恢复正常导通状态,而是需要在一定的时间后才能再次合闸。
断路器弹跳的原理可以从机械原理和电气原理两个方面来解释。
首先,从机械原理上来看,断路器的弹跳主要与断路器的触头和释放机构有关。
在断路器跳闸后,触头被迅速分离,将导电回路断开,阻止了电流的通过。
但是,在断路器跳闸的瞬间,由于电弧的产生和存在,导致触头之间的间隙被电弧气体填充,形成一个较高的介质阻抗,阻止了电流的重新通过。
这就导致了断路器在解除过载或故障后能否立即合闸的问题。
具体来说,当断路器闭合的瞬间,高强度电流会使得接触面温度急剧升高,进而导致周围空气被加热,形成冲击气泡(通常称为"电弧")。
这冲击气泡在断路器触点之间形成一个电弧通道,这种电弧通道中的电弧会烧毁冲击气泡内的部分电介质,塑形电极。
而当电弧极度不稳定时,会形成断电状态。
此时,断路器已无法恢复正常导通状态,出现了"弹跳"现象。
其次,从电气原理上来看,断路器弹跳是由于电弧导致的电介质损坏和电气特性改变引起。
由于电弧持续功率的作用,导致接触点处温度升高,使得触点之间的电介质被烧蚀或熔化,电介质的特性发生变化。
这个变化会使得断路器在解除故障或过载后不能立即回复正常状态,而需要等待一段较长的时间以便电介质能够恢复。
另外,电弧产生的高温还会导致触头和释放机构的热膨胀,可能使得释放机构的动作延迟或失效。
这也是导致断路器弹跳的一个重要因素。
为了解决断路器弹跳问题,一般采取以下措施:1. 采用弧熔断器:弧熔断器利用电弧熔化杂质来切断电流,从而减少电弧对触点的影响,降低触点磨损和电介质的烧蚀,提高断路器的分断能力。
2. 增加并行电阻:通过并联安装电阻来提高触点的开断速度,消除电弧,减少烧损。
3. 优化触点材料和结构:选择耐高温和耐烧蚀的触点材料,采用合适的触点结构,减少电弧对触点的影响。
引起断路器跳闸的原因及解决方法
![引起断路器跳闸的原因及解决方法](https://img.taocdn.com/s3/m/8d06df777e21af45b307a864.png)
空气开关,又叫做断路器。
家用断路器的保护功能只有过载保护和漏电保护。
家庭配电箱内,一般使用以下断路器组合。
在这一组断路器中,左侧四个断路器是普通的空开,右侧的三个断路器是在普通的空开基础上增加了漏电保护的附件,可以称之为“漏电断路器”。
普通断路器和漏电断路器的外观对比如下。
上图中均为1P断路器,除此外,家庭中还常见2P断路器,但是其保护功能大同小异。
在保护功能上,普通的断路器仅有过载保护的功能,而漏电断路器同时具有过载保护和漏电保护。
如果发生跳闸现象,请首先考虑这两种情况。
一、漏电跳闸家用空开的跳闸原因是很好判断的,如果漏电断路器跳闸后,复位按钮突出(下图中红圈部分),即可断定为电路中有漏电现象。
一般有两种情况:(1)、用电设备本身绝缘损坏而漏电(即设备中的N 线与PE 线短接)。
故障现象:插座回路用电时,插座回路漏电开关跳闸。
故障原因:经分析线路接线正确无误,负荷计算与漏电开关匹配,故判断为用电设备本身绝缘损坏而漏电(即设备中的N 线与PE 线短接)。
解决方法:更换或维修用电设备,保证用电设备具有良好的绝缘。
(2)、有人触电,插座回路漏电断路器跳闸。
故障现象:插座回路漏电开关突然跳闸。
故障原因:有人触电。
解决方法:宣传教育用户安全用电,避免触电事故发生,若发现有人触电,应及时抢救伤者。
二、短路跳闸(1)、属于超负荷跳闸的范畴,同样是触发了过载保护。
之所以单独列出,是因为其解决方案与上面不同。
如果断路器合闸后马上又跳闸(不是合不上闸),特别是拔下所有插座上的用电器之后还是如此,就要考虑是电路中有短路现象。
电路中发生短路现象是十分危险的,此时应该保持断路器的断开状态,并找专业人士处理,切勿轻易尝试解决。
(2)、此外,线路潮湿导致绝缘强度降低或线路短路也能引起漏电断路器故障跳闸。
故障现象:不用电时,插座回路漏电开关跳闸。
故障原因:经分析,1、线路潮湿绝缘强度降低,导致泄漏电流超过了漏电开关允许泄漏电流值。
家里的空开无规律跳闸?原因只有一种,解决方法在这里
![家里的空开无规律跳闸?原因只有一种,解决方法在这里](https://img.taocdn.com/s3/m/562a9bca88eb172ded630b1c59eef8c75fbf955f.png)
家⾥的空开⽆规律跳闸?原因只有⼀种,解决⽅法在这⾥先解释⼀下这句话:家庭中配电箱⾥的开关跳闸,可能原因⽆⾮就是三种,过载、短路、漏电。
线路中发⽣漏电故障后,会⽴刻被芯⽚检测出来,进⽽发出跳闸指令。
线路中发⽣短路故障后,超⼤的电流会在线圈内产⽣磁场,拉动跳闸机构跳闸。
两种故障发⽣时,开关都没有积累过程。
故障⼀发⽣,⽴刻就跳闸。
空开跳闸原理所谓空开,即空⽓开关,专业术语空⽓断路器,是⽤来控制我们家⾥总电源以及不同区域(如厨房、卫⽣间、空调等)分电源的,只要流过空开的电流超过了它所能承受的额定电流,它就会跳闸。
不同型号的空开为了⽅便下⾯的讲解,我们有必要认识空开上的标识的意思,空开的分类很多,我们主要说家⽤的,例如:空⽓开关上⾯写了“DZ47-63,C25”,其中,DZ47-63是型号(DZ代表塑料外壳式断路器),国家通⽤型号,25是额定电流值25A,C是开关的脱扣(动作)曲线(微型断路器还有A、B、D曲线,适应于不同的环境⽽已),如上图中C32就是额定电流值是32A。
了解了这个,我们就能知道家⾥的空开额定电流是多⼤的了,也就知道它所能承受的电流是多⼤了。
空开处于合闸状态时内部结构空开处于断开状态时内部结构三相空开动作原理图⾃动动作原理:当线路发⽣⼀般性过载时,过载电流虽不能使电磁脱扣器动作,但能使热元件产⽣⼀定热量,促使双⾦属⽚受热向上弯曲,推动杠杆使搭钩与锁扣脱开,将主触头分断,切断电源。
当线路发⽣短路或严重过载电流时,短路电流超过瞬时脱扣整定电流值,电磁脱扣器产⽣⾜够⼤的吸⼒,将衔铁吸合并撞击杠杆,使搭钩绕转轴座向上转动与锁扣脱开,锁扣在反⼒弹簧的作⽤下将三副主触头分断,切断电源。
(原理图中的⽋压脱扣是另⼀套装置,⾮本⽂重点)只有在发⽣过载时,⼤电流会产⽣热量——但是电流还没有⼤到产⽣较强磁场,所以⽆法像短路故障⼀样直接拉动跳闸机构。
热量慢慢在开关内部双⾦属⽚上堆积,知道双⾦属⽚发⽣⾜够⼤的形变(双⾦属⽚是专门⽤来监测过载故障的部件,特点是受热后弯曲),再利⽤形变拉动跳闸机构。
漏电断路器跳闸原因及处理方法
![漏电断路器跳闸原因及处理方法](https://img.taocdn.com/s3/m/4b2ccd0cbe23482fb5da4c4f.png)
漏电保护器跳闸是生活中比较常见的一件事,专业人士在进行维修时,应知道其工作原理和常见的问题及处理方法。
接下来,本文将做专业的介绍。
漏电断路器的工作原理漏电保护器的主要部件是个磁环感应器,火线和零线采用并列绕法在磁环上缠绕几圈,在磁环上还有个次级线圈。
当同一相的火线和零线在正常工作时,电流产生的磁通正好抵销,在次级线圈不会感应出电压。
如果某一线有漏电,或未接零线,在磁环中通过的火线和零线的电流就会不平衡,而产生穿过磁环的磁通,在次级线圈中感应出电压,通过电磁铁使脱扣器动作跳闸。
下面是单相线路的示意图,三相或三相四线线路的原理相同。
1、安装不良如果漏电保护器在安装时各接线柱未接牢固,时间一长,往往会导致接线柱发热、氧化,使电线绝缘层被烧焦,并伴有打火和橡胶、塑料燃烧的气味,造成线路欠压使漏电保护器跳闸。
2、漏电保护器本身有问题用户在购买漏电保护器时,应尽量到信誉好的定点厂家或商店购买,千万不要图一时便宜向一些个体户购买“三无”漏电保护器,这样往往得不偿失。
3、漏电保护器与负载不匹配随着家用电器得不断普及,许多家庭的负载电流已远远超过线路上漏电保护器的额定电流,造成漏电保护器跳闸。
这种情况一般多发生在空调、电水壶等大功率家电的使用,一般只要重新换一只匹配的漏电保护器,问题便可迎刃而解了。
4、负载或线路漏电、短路如果是家电等负载漏电或短路而使漏电保护器跳闸,只要拔掉有故障的家电插头,便可以重新送电;如果是线路漏电或短路,相对来说比较棘手,可先解决一些简单故障,让部分线路暂时恢复送电。
具体做法为:当漏电保护器跳闸后,首先把各分路断开,再把漏电保护器送上,当送上某分路时漏电保护器即跳闸,则可以断定此分路有故障。
只要断开此分路,其他各分路就可以恢复用电。
此时,如果发现某房间的插座或灯具没电,故障往往就在这一带。
5、电源进线电压过高这种情况虽不多见,但十分危险,一般发生在三相四线制供电的住宅楼(现在的住宅楼普遍这样供电)。
开关跳闸是什么原因呢
![开关跳闸是什么原因呢](https://img.taocdn.com/s3/m/f88e164cac02de80d4d8d15abe23482fb4da02b0.png)
开关跳闸是什么原因呢开关的跳闸,在我们的日常生活中属于一个较普遍的现象,为什么开关会跳闸,以下就是店铺整理的开关跳闸原因,希望对你有用。
开关跳闸的原因第一、开关本身存在质量问题。
一些质量较差的开关(断路器),一旦使用时间长了,其脱口机构就会疲乏,时不时的会跳闸。
这时,我们只好更换质量好的开关。
第二、开关二次侧有短路现象。
这种情况比较常见。
也就是说,开关二次侧的电缆或设备有短路现象。
电缆的相与相之间或相对地线之间有短路现象,或设备(主要是电机)存在短路或接地现象,导致合闸后,往往迅速跳闸。
据统计,这在跳闸中几乎占了一半比例。
我们常用绝缘摇表,或万用表来测量其短路情况。
对于低压,可以使用0~500V的摇表,对于高压,可以使用0~2500V的摇表来测量。
如果测量电缆的相与相之间,或相与地线之间存在导通的情况,就说明电缆的短路引起了跳闸。
而电机要求打开接线盒,依次测量每一个线头对其他线头之间,及线头对地是否导通。
正常情况下,六个抽头(线头)中,只有一对是导通的,即属于同一个绕组。
若存在一对多导通,说明电机相间或相对地短路。
对于电缆的短路,我们只能在发现短路处,重新做接头,做绝缘处理。
而电机短路,相对就难处理了,只能更换新电机或重新修复绕组了。
第三、开关的二次侧存在虚接现象开关的二次侧存在虚接现象,导致电流增大,超过了开关的整定值而引起跳闸。
这个现象也很普遍。
开关的二次侧其某一点接线太虚,不可靠,使得电流急剧变大。
从下面的公式可以看出,因 Q=I2Rt (1-1)R=L/S (1-2)P=√3UICOSФη (1-3)其中 Q-----发热量,单位瓦,(W);I------经过的电流,单位为安培,(A);R-----电阻,单位为欧姆,(Ω);S----接触面积,单位为平方米,(m2)P----功率,单位为瓦(W)由于虚接,使得电阻变大,导致电流变大,从而使得电压降低,(因设备要维持其恒定功率,电流变大,电压只好降低了)。
断路器跳闸的原理
![断路器跳闸的原理](https://img.taocdn.com/s3/m/e645634c4531b90d6c85ec3a87c24028915f85ec.png)
断路器跳闸的原理
断路器跳闸的原理:
①断路器作为一种广泛应用于电力系统中的保护设备其主要功能是在电路发生过载短路等异常情况时迅速切断电源以防止事故扩大造成更大损失;
②常见的断路器类型包括塑壳断路器微型断路器框架断路器等不同种类适用于各种电压等级和电流容量的配电网络中;
③过载保护机制是通过内置的热元件实现的当电流超过额定值时热元件受热变形触发机构动作使触头分开断开电路;
④对于瞬时短路故障断路器采用电磁脱扣原理当电流急剧增大时电磁铁产生足够大的吸力克服弹簧拉力促使断路器瞬间跳闸;
⑤在某些高端型号中还配备了电子脱扣器能够根据实际负载特性调整响应速度和阈值提供更加灵活可靠的保护方案;
⑥断路器的操作机构一般由手动电动或远程控制方式实现正常情况下通过面板上的手柄或按钮进行合闸分闸操作;
⑦为了确保断路器在关键时刻能够准确动作平时需要定期对其进行维护检查包括清洁触点紧固螺丝测试脱扣灵敏度等;
⑧在实际应用中有时会出现非故障性跳闸现象例如雷电冲击导致电压波动此时应查明原因排除干扰因素后再复位送电;
⑨对于频繁跳闸的断路器除了检查负载是否超限外还应考虑是否存在接触不良接线错误等问题必要时更换为更高容量的产品;
⑩在设计配电系统时合理配置各级断路器的额定值和特性曲线
可以有效避免选择性问题即上级断路器先于下级动作;
⑪随着技术进步智能化断路器开始普及这类产品除了具备基本保护功能外还能实现远程监控故障记录等功能提高了管理水平;
⑫总结起来正确理解并运用断路器的工作原理对于保障电力系统安全稳定运行具有重要意义。
跳闸的原理
![跳闸的原理](https://img.taocdn.com/s3/m/8d1db7075b8102d276a20029bd64783e09127dfe.png)
跳闸的原理
跳闸是指通过继电器动作或其它方式,使接在电力线路上的一种电器设备断开电源,从而把电力线路中的电力减少或者切断,从而阻止过载或短路电流而达到保护电力系统的作用。
跳闸的原理
1、热跳闸原理:将电线运行过程中产生的热量转换成移动机构的能量,用来断开电源,从而达到保护电力系统的目的,而热跳闸按其运行机制又可分为马达跳闸和半导体跳闸。
2、电磁跳闸原理:电磁跳闸是通过在跳闸器内的线圈发生磁场而改变跳闸器刀杠位置的控制作用,从而使电流断开,达到保护电力系统的目的。
3、气动跳闸原理:气动跳闸是指利用电力线路漏电流和被护断路器热量辐射热功率转换到气压能量,从而改变控制刀杆位置而达到断开漏电的目的。
- 1 -。
空开跳闸的原理
![空开跳闸的原理](https://img.taocdn.com/s3/m/2e829aa218e8b8f67c1cfad6195f312b3169eb1c.png)
空开跳闸的原理空开跳闸是指在电路过载或短路时,保护装置将断路器或开关迅速打开,切断电路,以保护电器设备和人身安全。
那么,空开跳闸的原理是什么呢?下面我们就来详细探讨一下。
首先,我们需要了解一下空开的结构。
空开通常由电磁铁和触点组成。
电磁铁的作用是在电路过载或短路时产生电磁力,使触点迅速分离,从而实现断路的目的。
其次,空开跳闸的原理是基于电磁铁的工作原理。
当电路过载或短路时,电流会急剧增加,导致电磁铁产生强烈的电磁力,迅速吸引触点分离,从而切断电路。
这样一来,电器设备和电路就不会受到过大的电流冲击,起到了保护作用。
另外,空开跳闸还可以通过热保护器实现。
热保护器是一种利用热量膨胀原理的保护装置,当电路过载时,热保护器内部的热敏元件会受热膨胀,从而使触点迅速分离,切断电路。
除此之外,空开跳闸还可以通过电子式保护装置实现。
电子式保护装置采用微处理器控制,能够实现精确的电流监测和快速的跳闸操作,对于一些特殊的电路保护有着更好的效果。
综上所述,空开跳闸的原理主要是基于电磁铁的工作原理,通过电磁力使触点迅速分离,切断电路,从而实现对电路过载或短路的保护。
同时,还可以通过热保护器和电子式保护装置实现跳闸保护。
这些原理的应用使得空开跳闸在电路保护中起着至关重要的作用。
总的来说,空开跳闸是一种重要的电路保护装置,其原理主要是基于电磁铁的工作原理,通过电磁力或热膨胀使触点迅速分离,切断电路,以保护电器设备和人身安全。
同时,还可以通过电子式保护装置实现更精确的保护。
希望通过本文的介绍,能够让大家对空开跳闸的原理有更深入的了解。
跳闸的原理
![跳闸的原理](https://img.taocdn.com/s3/m/3425cc6f3d1ec5da50e2524de518964bcf84d238.png)
跳闸的原理一、引言电力系统中,跳闸是一种常见的保护措施,用于保护电力设备和人身安全。
本文将从跳闸的原理进行探讨,介绍跳闸的工作原理、触发条件以及常见的跳闸保护装置。
二、跳闸的工作原理跳闸是指在电力系统中,当发生故障或异常情况时,保护装置自动切断电路,以保护电力设备和人身安全的一种措施。
跳闸的工作原理主要包括两个方面:故障检测和动作触发。
1. 故障检测故障检测是跳闸的前提条件,它通过监测电力系统中的电流、电压、功率等参数来判断是否发生故障。
当电力系统中出现短路、过载、接地故障等异常情况时,电流、电压等参数会发生异常变化,保护装置通过对这些参数进行监测和比较,从而判断出故障的发生。
2. 动作触发当保护装置检测到故障后,需要触发跳闸动作。
触发跳闸的条件通常包括两个方面:电流保护和时间保护。
电流保护是指当电流超过设定的保护值时,保护装置会发出跳闸信号,切断电路。
这是因为电流超过设定值时,会导致电路过热、设备损坏甚至火灾等危险情况,因此需要及时切断电路以保护电力设备和人身安全。
时间保护是指当电流持续超过一定时间时,保护装置会触发跳闸动作。
这是因为在电力系统中,短暂的过载电流可能不会对设备造成严重损坏,但如果电流持续超过一定时间,就会导致设备过热、绝缘损坏等危险情况,因此需要在一定时间内切断电路。
三、常见的跳闸保护装置为了实现跳闸的功能,电力系统中通常会使用一些跳闸保护装置。
下面介绍几种常见的跳闸保护装置。
1. 熔断器熔断器是一种常见的跳闸保护装置,它通常由一个熔丝和一个熔断器座组成。
当电流超过熔丝的额定电流时,熔丝会熔断,切断电路。
熔断器具有简单可靠、响应速度快的特点,广泛应用于低压电路中。
2. 断路器断路器是一种常用的跳闸保护装置,它通常由触发装置、触发电路和断路器本体组成。
断路器可以通过手动或自动方式触发跳闸动作,切断电路。
断路器具有承载能力强、使用寿命长的特点,适用于中、高压电路。
3. 隔离开关隔离开关是一种常见的跳闸保护装置,它通常由开关本体和操作机构组成。
断路器保护原理
![断路器保护原理](https://img.taocdn.com/s3/m/68c6cb7ea9956bec0975f46527d3240c8447a12d.png)
断路器保护原理断路器是一种用于保护电路的电器设备,它具有断开电路的功能,以防止电流过大导致电路短路或过载。
断路器保护原理主要包括过载保护和短路保护两方面。
过载保护是指当电路中的电流超过额定值时,断路器会自动跳闸,切断电流,以保护电路和电器设备的安全运行。
这是因为电器设备在设计和制造的过程中,都会有一个额定电流值,超过这个值就会导致设备过热甚至烧毁。
过载保护的原理是通过在断路器中设置热保护元件,如热维丝,当电流通过断路器时,热维丝受热膨胀,当电流超过额定值时,热维丝会瞬间融断,使断路器跳闸,切断电流。
短路保护是指当电路中出现短路故障时,断路器能够及时切断电流,防止故障扩大。
短路故障是指电路中出现两个或多个导体之间直接连接的情况,导致电流过大,可能引发火灾或其他事故。
短路保护的原理是通过在断路器中设置磁保护元件,如电磁铁,当电流通过断路器时,电磁铁产生磁场,当电流超过额定值时,磁场会瞬间增强,使电磁铁吸合,触发断路器跳闸,切断电流。
断路器保护原理的核心思想是根据电流的大小来进行保护,通过设置热保护元件和磁保护元件,实现对电路的过载和短路进行保护。
在实际应用中,断路器还可以通过调整额定电流和动作特性来适应不同电路的需求,以实现更精确的保护。
除了过载和短路保护之外,断路器还具有其他功能。
例如,断路器还可以用作手动开关,用于切断电路或重新接通电路。
此外,断路器还可以用作隔离开关,在维护和检修电路时,可以将电路与电源隔离,确保操作人员的安全。
断路器保护原理是通过设置热保护元件和磁保护元件,根据电流大小来实现对电路的过载和短路保护。
断路器不仅可以保护电路和电器设备的安全运行,还具有手动开关和隔离开关的功能。
在电路设计和使用中,合理选择和使用断路器,可以提高电路的安全性和可靠性。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
断路器跳闸的原理
电已经是我们生活中不能缺少的东西,一旦失去了电,生活工作都会受到一定影响。
今天跟随一起,带大家深入了解下断路器跳闸的原因,如何防止断路器跳闸,我们在日常生活中如何选择断路器,以及断路器跳闸原理。
断路器原理:一般由触头系统、灭弧系统、操作机构、脱扣器、外壳等构成。
当短路时,大电流(一般10至12倍)产生的磁场克服反力弹簧,脱扣器拉动操作机构动作,开关瞬时跳闸。
当过载时,电流变大,发热量加剧,双金属片变形到一定程度推动机构动作(电流越大,动作时间越短)。
家用断路器跳闸原因:第一是过载,第二是短路,第三是漏电。
那么如何防止断路器跳闸呢?注意不要同时使用大功率电器,
不用电器的时候记得拔掉插销,选择合适的断路器,下面我们来讲一下如何选择断路器:要到正规商场选用符合国家技术标准、具有安全认证标志(即CCC认证标志)的合格产品。
此外,还要选择和考虑如下参数:1.合理选择漏电动作电流及动作时间2.选择合适的额定电流3.漏电断路器的额定电压有交流220伏和交流380伏两种,家庭生活用电常用单相,故应选用额定电压为交流220V/50Hz的产品。
漏电断路器有2极、3极、4极三种,家庭生活用电应选2极的漏电断路器。
配置漏电保护器,多了解用电安全小知识。
为您解答家用断路器跳闸原因、如何防止断路器跳闸、如何选择断路器,你看明白了吗?多了解用电安全小知识,保障您的用电安全。
