驱动桥的主要功能是将发动机的动力传递到车轮，同时 承受和缓冲来自路面和车轮的冲击，并吸收和缓冲传动 系统的振动，提高汽车的行驶平顺性和稳定性。
驱动桥的组成与结构
总结词：驱动桥主要由主减速器、差速器、半轴和桥 壳等部分组成，各部分协同工作，实现驱动桥的功能 。
详细描述：主减速器是驱动桥的核心部分，它的作用是 将发动机的转速降低，同时增加扭矩，以便更好地传递 到差速器和半轴。差速器是驱动桥中的重要组成部分， 它的作用是实现左右车轮的差速功能，使汽车在转弯或 行驶在不平整的路面上时，左右车轮能够以不同的转速 旋转。半轴是连接差速器和车轮的部分，它将差速器输 出的扭矩传递到车轮，使车轮得以转动。桥壳是驱动桥 的支撑部分，它承载着主减速器、差速器和半轴等部件 的重量，同时起到保护作用。
电动化
随着电动汽车的普及，驱动桥将逐渐 向电动化发展，能够提供更高的效率 和更低的能耗，同时减少对环境的污 染。
04
驱动桥的维护与保养
定期检查与保养
定期检查驱动桥的油位和密封情况，确保 无泄漏。
定期更换驱动桥的润滑油，以保持其良好 的润滑状态。
定期检查驱动桥的轴承和齿轮，确保其正 常运转。
定期检查驱动桥的螺丝和固定件，确保其 紧固。
常见故障诊断与排除
未来驱动桥技术展望
集成化设计
高效能量回收系统
未来驱动桥将采用集成化设计，将多 个功能模块整合在一起，简化结构并 提高可靠性。
未来驱动桥将配备高效能量回收系统 ，能够将制动能量回收并转化为电能 储存起来，提高能源利用效率并减少 能耗。
智能化控制系统
未来驱动桥将配备智能化控制系统， 能够实时监测车辆状态和驾驶员意图 ，自动调整工作状态，提供更好的驾 驶体验和安全性。
详细描述
驱动桥的主要功能是将发动机的动力传递到车轮，同时 承受和缓冲来自路面和车轮的冲击，并吸收和缓冲传动 系统的振动，提高汽车的行驶平顺性和稳定性。
驱动桥的组成与结构
总结词：驱动桥主要由主减速器、差速器、半轴和桥 壳等部分组成，各部分协同工作，实现驱动桥的功能 。
详细描述：主减速器是驱动桥的核心部分，它的作用是 将发动机的转速降低，同时增加扭矩，以便更好地传递 到差速器和半轴。差速器是驱动桥中的重要组成部分， 它的作用是实现左右车轮的差速功能，使汽车在转弯或 行驶在不平整的路面上时，左右车轮能够以不同的转速 旋转。半轴是连接差速器和车轮的部分，它将差速器输 出的扭矩传递到车轮，使车轮得以转动。桥壳是驱动桥 的支撑部分，它承载着主减速器、差速器和半轴等部件 的重量，同时起到保护作用。
电动化
随着电动汽车的普及，驱动桥将逐渐 向电动化发展，能够提供更高的效率 和更低的能耗，同时减少对环境的污 染。
第六章驱动桥PPT课件
为了使车轮相对于地面的滑磨尽量减少，因此 在驱动桥中安装了差速器，并通过两侧半轴分别驱动车 轮，使两侧驱动轮有可能以不同转速旋转，尽可能接近 纯滚动。
第9页/共27页
普通锥齿轮式差速器工作原理
它主要有左右两半组成的差速器壳2、十 字轴3、左右半轴齿轮8和行星齿轮5组成。 左右差速器壳2用螺钉连为一体，在分界 面处固定安装这是自周3，两度按通过锥 主轴承9支承在主传动器壳体10上，行星 齿轮5与左右半轴齿轮8啮合，行星齿轮 空套在十字轴3上，齿轮本面加工成球形， 便于对正中心，并装有球型垫片段。
一、轮式机械的最终传动
1、14-密封圈 2-制动鼓3-浮 动油封4-花键 套5-齿轮架6螺钉7-挡圈8齿圈9-太阳轮 10-端盖11-螺 塞12-挡销13行星齿轮轴15行星架16-行星 齿轮17-轮毂 18-卡环
第22页/共27页
1、直齿轮 终传动
1-两级外内和圆柱齿轮式最 终传动。1、2-浮动油封3端盖4-支架5-链轮压紧螺母 6、9、11、15、18-轴承7链轮轮箍8-链轮齿圈10-二 级主动齿轮12-一级主动齿 轮14-驱动盘16-一级从动齿 轮17-二级从动齿轮19-横轴 20-轮箍21-壳体22-护板
第2页/共27页
主传动器的齿型简图
a-直齿锥齿轮 b-零度圆弧锥齿轮 c-螺旋锥齿轮 d-延伸外摆线锥齿轮 e-双曲线齿轮
第3页/共27页
966D装载机的前驱动桥
1-从动锥齿轮2-差速器壳3-十字轴4-行星齿轮垫片5-行星齿轮6-半轴齿轮垫 片7-调整螺母8-半轴齿轮9、24、26-锥柱齿轮10-主传动器壳体11-主动锥齿 轮12-密封圈13-调整垫片15-托盘17、19-螺母18-衬片20-密封盖21-油封
1-左半轴齿轮2-行星锥齿轮3-差速器壳 4-十字轴5-内摩擦片6-外摩擦片7-活塞 8-密封圈9-右半轴齿轮10-大锥齿轮
第9页/共27页
普通锥齿轮式差速器工作原理
它主要有左右两半组成的差速器壳2、十 字轴3、左右半轴齿轮8和行星齿轮5组成。 左右差速器壳2用螺钉连为一体，在分界 面处固定安装这是自周3，两度按通过锥 主轴承9支承在主传动器壳体10上，行星 齿轮5与左右半轴齿轮8啮合，行星齿轮 空套在十字轴3上，齿轮本面加工成球形， 便于对正中心，并装有球型垫片段。
一、轮式机械的最终传动
1、14-密封圈 2-制动鼓3-浮 动油封4-花键 套5-齿轮架6螺钉7-挡圈8齿圈9-太阳轮 10-端盖11-螺 塞12-挡销13行星齿轮轴15行星架16-行星 齿轮17-轮毂 18-卡环
第22页/共27页
1、直齿轮 终传动
1-两级外内和圆柱齿轮式最 终传动。1、2-浮动油封3端盖4-支架5-链轮压紧螺母 6、9、11、15、18-轴承7链轮轮箍8-链轮齿圈10-二 级主动齿轮12-一级主动齿 轮14-驱动盘16-一级从动齿 轮17-二级从动齿轮19-横轴 20-轮箍21-壳体22-护板
第2页/共27页
主传动器的齿型简图
a-直齿锥齿轮 b-零度圆弧锥齿轮 c-螺旋锥齿轮 d-延伸外摆线锥齿轮 e-双曲线齿轮
第3页/共27页
966D装载机的前驱动桥
1-从动锥齿轮2-差速器壳3-十字轴4-行星齿轮垫片5-行星齿轮6-半轴齿轮垫 片7-调整螺母8-半轴齿轮9、24、26-锥柱齿轮10-主传动器壳体11-主动锥齿 轮12-密封圈13-调整垫片15-托盘17、19-螺母18-衬片20-密封盖21-油封
1-左半轴齿轮2-行星锥齿轮3-差速器壳 4-十字轴5-内摩擦片6-外摩擦片7-活塞 8-密封圈9-右半轴齿轮10-大锥齿轮
驱动桥最新PPT课件[文字可编辑]
![驱动桥最新PPT课件[文字可编辑]](https://img.taocdn.com/s3/m/4ceacd6aba1aa8114431d9a3.png)
行星齿轮 差速器壳
圆锥轴承
2018/5/25
23
《汽车底盘构造与检修》
单级主减速器特点：
（1）结构简单，体积小，重 量轻，传动效率高，多应 用于轿车及一般轻中型货 车；
（2）采用准双曲面齿轮传动 (优点和需注意的问题);
（3）采用飞溅润滑; （4）缺点: 传动比小，不能
适应需要大传动比的重型 车辆。
2018/5/25
8
《汽车底盘构造与检修》
4. 桥壳Leabharlann 第一篇 汽车传动系2018/5/25
9
《汽车底盘构造与检修》
第一篇 汽车传动系
二、驱动桥的作用 1 、通过主减速器齿轮的传动，降低转速，增
大转矩； 2 、主减速器采用锥齿轮传动，改变转矩的传
递方向； 3 、通过差速器可以使内外侧车轮以不同转速
转动，适应汽车的转向要求； 4 、通过桥壳和车轮，实现承载及传力作用。
差速器可以使左右两侧驱动车轮转速不同步，满足汽
车转向、不平路面行驶等工况的需要。
半轴将差速器输出的动力输送给两侧驱动轮。
驱动桥壳用来安装支承主减速器、差速器和半轴形成
上述总成的外壳外，还起到支承驱动车轮，承受各种力与
力矩的作用。
2018/5/25
前驱动桥演示
后驱动桥演示
4
《汽车底盘构造与检修》
第一篇 汽车传动系
2018/5/25
10
《汽车底盘构造与检修》
第一篇 汽车传动系
三、驱动桥的分类
1、分为：整体式（非断开式）和断开式两种。 整体式采用非独立悬架，断开式采用独立悬架。
（1）整体式驱动桥 当车轮采用非独立悬架时，驱动桥采用整体式。其特点 是半轴套管与主减速器壳刚性连成一体，整个驱动桥通过弹 性悬架与车架相连，两侧车轮和半轴不能在横向平面内做相 对运动。非断开式驱动桥也称为整体式驱动桥。
湿式驱动桥资料ppt课件
经营者提供商品或者服务有欺诈行为 的，应 当按照 消费者 的要求 增加赔 偿其受 到的损 失，增 加赔偿 的金额 为消费 者购买 商品的 价款或 接受服 务的费 用
目录
1. 变速箱
•变矩器 •变速箱 •产品特点
2. 驱动桥
•概要图 •主减速器及手制动 •差动装置 •制动系统 •产品特点
经营者提供商品或者服务有欺诈行为 的，应 当按照 消费者 的要求 增加赔 偿其受 到的损 失，增 加赔偿 的金额 为消费 者购买 商品的 价款或 接受服 务的费 用
P4 : T/C inlet pressure
P5 : T/C outlet pressure
F : Forward clutch pressure
R : Reverse clutch pressure
Torque Converter
P5
Main Relief
10.5~14.9 kg/cm2
P4
FWD. Clutch
目录
1.变速箱
1-1 变矩器 1-2 变速箱
1-2-1 动力流 1-2-2 变速箱液压回路
(空档,前进,后退) 1-2-3 变速箱油流
(吸油及抽油,变矩器输入和输出, 润滑) 1-2-4 控制阀油流
(空档,前进,后退)
1-3 产品特点
经营者提供商品或者服务有欺诈行为 的，应 当按照 消费者 的要求 增加赔 偿其受 到的损 失，增 加赔偿 的金额 为消费 者购买 商品的 价款或 接受服 务的费 用
16
15
3 6 7 8 11 13
2
5 • Torque converter housing（变矩器壳体） • Torque converter（变矩器）
目录
1. 变速箱
•变矩器 •变速箱 •产品特点
2. 驱动桥
•概要图 •主减速器及手制动 •差动装置 •制动系统 •产品特点
经营者提供商品或者服务有欺诈行为 的，应 当按照 消费者 的要求 增加赔 偿其受 到的损 失，增 加赔偿 的金额 为消费 者购买 商品的 价款或 接受服 务的费 用
P4 : T/C inlet pressure
P5 : T/C outlet pressure
F : Forward clutch pressure
R : Reverse clutch pressure
Torque Converter
P5
Main Relief
10.5~14.9 kg/cm2
P4
FWD. Clutch
目录
1.变速箱
1-1 变矩器 1-2 变速箱
1-2-1 动力流 1-2-2 变速箱液压回路
(空档,前进,后退) 1-2-3 变速箱油流
(吸油及抽油,变矩器输入和输出, 润滑) 1-2-4 控制阀油流
(空档,前进,后退)
1-3 产品特点
经营者提供商品或者服务有欺诈行为 的，应 当按照 消费者 的要求 增加赔 偿其受 到的损 失，增 加赔偿 的金额 为消费 者购买 商品的 价款或 接受服 务的费 用
16
15
3 6 7 8 11 13
2
5 • Torque converter housing（变矩器壳体） • Torque converter（变矩器）

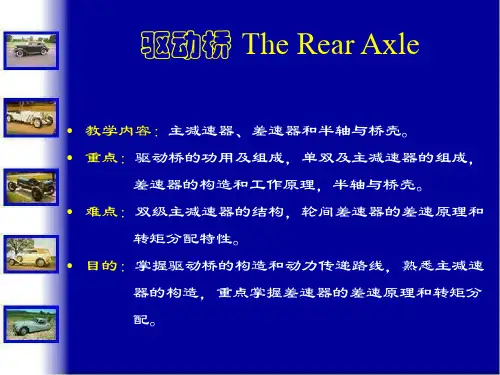

汽车驱动桥PPT课件
