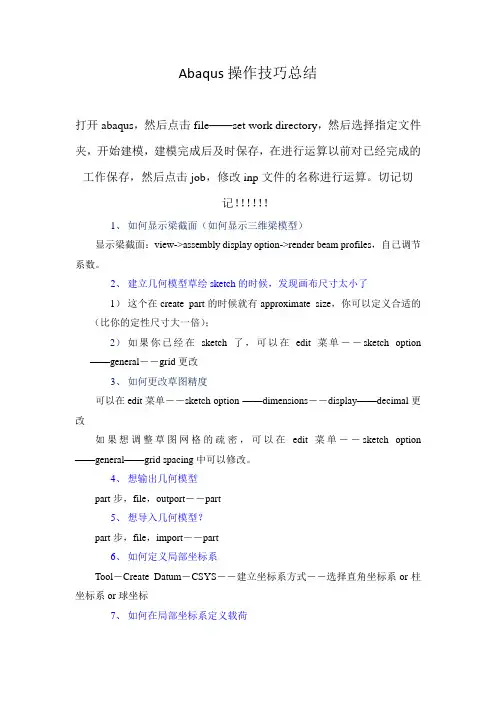

Abaqus操作技巧总结

打开abaqus，然后点击file——set work directory，然后选择指定文件夹，开始建模，建模完成后及时保存，在进行运算以前对已经完成的工作保存，然后点击job，修改inp文件的名称进行运算。切记切

记！！！！！！

1、如何显示梁截面（如何显示三维梁模型）

显示梁截面：view->assembly display option->render beam profiles，自己调节系数。

2、建立几何模型草绘sketch的时候，发现画布尺寸太小了

1）这个在create part的时候就有approximate size，你可以定义合适的（比你的定性尺寸大一倍）；

2）如果你已经在sketch了，可以在edit菜单－－sketch option ——general－－grid更改

3、如何更改草图精度

可以在edit菜单－－sketch option ——dimensions－－display——decimal更改

如果想调整草图网格的疏密，可以在edit菜单－－sketch option ——general——grid spacing中可以修改。

4、想输出几何模型

part步，file，outport－－part

5、想导入几何模型？

part步，file，import－－part

6、如何定义局部坐标系

Tool－Create Datum－CSYS－－建立坐标系方式－－选择直角坐标系or柱坐标系or球坐标

7、如何在局部坐标系定义载荷

laod－－Edit load－－CSYS－Edit（在BC中同理）选用你定义的局部坐标系

8、怎么知道模型单元数目（一共有多少个单元）

在mesh步，mesh verify可以查到单元类型，数目以及单元质量一目了然，可以在下面的命令行中查看单元数。

Query---element 也可以查询的。

9、想隐藏一些part以便更清楚的看见其他part，edge等

view－Assembly Display Options——instance，打勾

10、想打印或者保存图片

File——print——file——TIFF——OK

11、如何更改CAE界面默认颜色

view->Grahphic options->viewport Background->Solid->choose the wite colour!

然后在file->save options.

12、如何施加静水压力hydrostatic

load --> Pressure, 把默认的uniform 改为hydrostatic。这个仅用于standard，显式分析不支持。

13、如何检查壳单元法向

Property module/Assign/normal

14、如何输出单元体积

set步---whole model ----volume/Tickness/Corrdinate-----EVOL

15、如何显示最大、最小应力

在Visualization>Options>contour >Limits中选中Min/Max:Show Location，同样的方法可以知道具体指定值的位置。

16、如何在Visualization中显示边界条件

View——ODB display option——entity display——show boundary conditions

17、后处理有些字符（图例啊，版本号啊，坐标系啊）不想显示，

viewport－viewport annotation option ，选择打勾。同样可以修改这些字体大小、位置等等。

18、在模型上只显示云图，不显示网格

option菜单－common－basic——visible edges－－free edges

19、顺便窜一下，在前处理mesh之后不想显示网格，只显示模型的话，更简单

工具栏有显示mesh、显示线框、显示实体连续的三个按钮。

20、你想调大变形放大系数（Deformation Scal Factor）让变形显示更明显一点？

option菜单－common－visible edges－－Deformation Scale factor

21、job步提交运算后警告信息出现setwarning 或者nodewarning，（类似这样的语句：

....have been identified in element set ErrElemVolSmallNegZero

.... identified in element set ErrElemDistorted

WarnNodeUnconstrained

WarnNodeMissMasterIntersect

WarnElemDistorted

这里的Warn打头的代表相应的警告信息，Err代表相应的错误信息）我怎么知道这些set或者node到底在哪儿？

在job步job manager点result，tool--- display group---在item 选node或者element，我有点儿不同意，应该在job步job manager点result，tool--- job diagnostics中查看错误和警告。

右边就出现相应的警告几何部分，勾选“Highlight item inviewport”就能在模型中

高亮这些警告部分。

22、如何在XY data中绘制非以时间为横轴(如横轴为应变,纵轴为应变)的曲线& x) Z" Q2 A3 I) h

1). 先将欲绘制的数据存入XY data manager

2). Create/ Operate on XY data

3). 在Operators选择Combine(X,X)

4). 为横轴的数据/Add to Expression,再选择作为纵轴的数据/Add to Expression, q N1 w: D ^! D- o% X

5) .Save as或Plot即可.

23、如何在visualization模块里得到图形中某一节点的位移时间图

Tools/XY Data Manager/Create/选ODB field output 后点击Continue)

在Variables中点击U:Spatial displacment 选择你要的，再在Elements/Nodes 中

点击pick from viewport 以及Add Selection，最后在模型中拾取节点，plot。
