电缆选用和一般计算
电线电缆选用的一般原则
电线电缆选用的一般原则电缆计算公式1.护套厚度：挤前外径×0.035+1（符合电力电缆,单芯电缆护套的标称厚度应不小于1.4mm，多芯电缆的标称厚度应不小于1.8mm）2.在线测量护套厚度：护套厚度＝(挤护套后的周长—挤护套前的周长)/2π或护套厚度＝(挤护套后的周长—挤护套前的周长)×0.15923.绝缘厚度最薄点：标称值×90%-0.14.单芯护套最薄点：标称值×85%-0.15.多芯护套最薄点：标称值×80%-0.26.钢丝铠装：根数= ｛π×(内护套外径+钢丝直径)｝÷(钢丝直径×λ)重量=π×钢丝直径²×ρ×L×根数×λ7.绝缘及护套的重量=π×(挤前外径+厚度)×厚度×L×ρ8.钢带的重量=｛π×(绕包前的外径+2×厚度-1) ×2×厚度×ρ×L｝/(1+K)9.包带的重量=｛π×(绕包前的外径+层数×厚度)×层数×厚度×ρ×L｝/(1±K)其中:K为重叠率或间隙率，如为重叠，则是1-K；如为间隙，则是1+Kρ为材料比重；L为电缆长度；λ绞入系数。
________________________________________电缆线径计算方法电线电缆的规格都是用横截面积表示的如1.5mm2 2.5mm2等，但是怎么估算里面铜线或铝线的直径呢，要是电缆进场，怎样检测线的粗细是否合格。
通常可以将导线的截面积除以导线股数，再除以3.14后开平方，其值乘以2就可以算出线径。
用千分尺检测线径大小按前面步骤反算就可以求出导线截面面积。
如1.5平方独股铜线线径1.38mm,计算（1.38/2）×（1.38/2）×3.14×1股＝1.494954平方，这就是合格的国标线径！（电缆型号及通过电缆的电流计算3）• P=UI√3*COS&P：功率U：电压I：电流公式符号Pj 计算有功功率Pe 额定功率Kx 开关系数，即负载在电路中的使用机率Qj 计算无功功率Sj 现在计算功率Ij 计算电流以单相电路中只有一个用电器为例,Kx取值1对于洗衣机、冰柜、电磁炉等感性负载以如下公式计算例如：一台电磁炉额定功率：1.8kW,功率因数（cosφ）：0.65据cosφ=0.65 得tgφ=1.17有功功率计算：Pj1=Pe×kx＝1.8×1＝1.8kW无功功率计算：Qj1=Pj1×tgφ=1.8kw×1.17=2.11 kVar. _________ __________计算负荷：Sj= √Pj²+ Qj²=√1.8²+2.11² = √3.24²+4.4521²=2.77kVA(此处为Pj²+ Qj²的和开平方)计算电流：Ij ＝ 2.77kVA×1000/220V = 12.59A若负载为白炽灯、电饭煲等纯电阻性负载，那么计算起来很简单了例如：一台电饭锅额定功率：1.8kW计算电流：Ij=1.8kW×1000/220V = 8.18AIP（INGRESS PROTECTION）防护等级系统是由IEC（INTERNATIONAL ELECTROTECHNICAL COMMISSION）所起草。
电缆的相关计算及基本参数

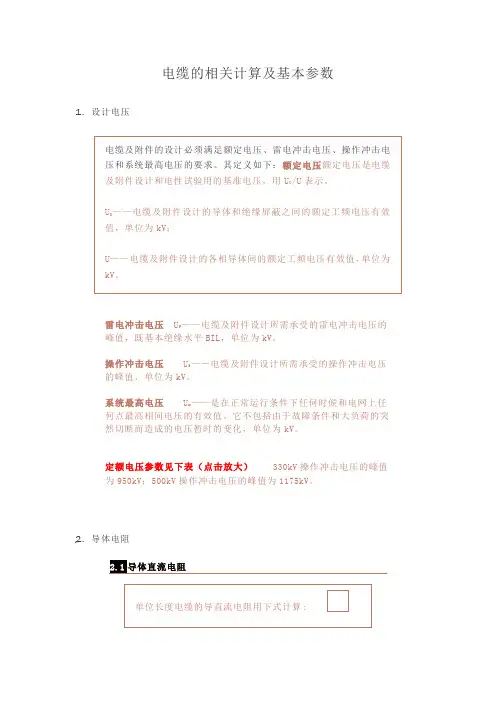

电缆的相关计算及基本参数1. 设计电压雷电冲击电压U P——电缆及附件设计所需承受的雷电冲击电压的峰值，既基本绝缘水平BIL，单位为kV。
操作冲击电压U S——电缆及附件设计所需承受的操作冲击电压的峰值，单位为kV。
系统最高电压U m——是在正常运行条件下任何时候和电网上任何点最高相间电压的有效值。
它不包括由于故障条件和大负荷的突然切断而造成的电压暂时的变化，单位为kV。
定额电压参数见下表（点击放大）330kV操作冲击电压的峰值为950kV；500kV操作冲击电压的峰值为1175kV。
2. 导体电阻2.1导体直流电阻20℃导体直流电阻详见下表（点击放大）：以上摘录于《10(6)kV～500kV电缆技术标准》（Q∕GDW 371-2009 ）。
2.2导体的交流电阻在交流电压下，线芯电阻将由于集肤效应、邻近效应而增大，这种情况下的电阻称为有效电阻或交流电阻。
电缆线芯的有效电阻，国内一般均采用IEC-287推荐的公式:R=R′(1+Y S+Y P)式中：R——最高工作温度下交流有效电阻，Ω/m；R′——最高工作温度下直流电阻，Ω/m；Y S——集肤效应系数，Y S=X S4/(192+0.8X S4)，X S4=（8πf/R′×10-7k S）2；Y P——邻近效应系数，Y P=X P4/(192+0.8X P4)(D c/S)2{0.312(D c/S)2+1.18/[X P4/(192+0.8X P4)+0.27]}，X P4=（8πf/R′×10-7k P）2。
X S4——集肤效应中频率与导体结构影响作用；X P4——邻近效应中导体相互间产生的交变磁场影响作用；f——频率；D c——线芯直径，m；S——线芯中心轴间距离，m；k s——线芯结构常数，分割导体k s=0.435，其他导体k s=1.0；k p——线芯结构系数，分割导体k p=0.37，其他导体k p=0.8~1.0；对于使用磁性材料制做的铠装或护套电缆，Yp和Ys应比计算值大70%，即:R=R′[1+1.17(Y S+Y P)]3. 电缆的电感3.1自感3.2高压及单芯敷设电缆电感对于高压电缆，一般为单芯电缆，若敷设在同一平面内（A、B、C三相从左至右排列，B相居中，线芯中心距为S），三相电路所形成的电感根据电磁理论计算如下：对于中间B相：L B=L i+2ln(2S/D c) ×10-7( H/m)对于A相：L A=L i+2ln(2S/D c) ×10-7 -α(2ln2 )×10-7(H/m)对于C相：L C=L i+2ln(2S/D c) ×10-7-α2(2ln2 )×10-7(H/m)式中：3.3三相电缆的电感主要计算中低压三相电缆三芯排列为“品”字形电缆。
电缆选型手册及常用公式
电缆的选型与配线选择电线平方数和电流一般铜线平安电流最大为：平方毫米铜电源线的平安载流量－－。
平方毫米铜电源线的平安载流量－－。
平方毫米铜电源线的平安载流量－－。
平方毫米铜电源线的平安载流量－－。
平方毫米铜电源线的平安载流量－－。
平方毫米铜电源线的平安载流量－－。
如果是铝线截面积要取铜线的倍。
如果铜线电流小于，按每平方毫米来取肯定平安。
如果铜线电流大于，按每平方毫米来取。
导线的截面积所能正常通过的电流可根据其所需要导通的电流总数进行选择，一般可按照如下顺口溜进行确定：十下五,百上二, 二五三五四三倍,七零九五两倍半,铜线升级算.就是平方以下的铝线,平方毫米数乘以就可以了,要是铜线呢,就升一个档, 比方平方的铜线,就按铝线平方计算.一百以上的都是截面积乘以, 二十五平方以下的乘以, 三十五平方以上的乘以, 和平方都乘以,这么几句口诀应该很好记吧,说明:只能作为估算,不是很准确。
另外如果按室内记住电线平方毫米以下的铜线，每平方电流不超过就是平安的，从这个角度讲，你可以选择平方的铜线或平方的铝线。
米内，导线电流密度平方毫米比拟适宜，米，平方毫米米，平方毫米，米以上要小于平方毫米。
从这个角度，如果不是很远的情况下，你可以选择平方铜线或者平方铝线。
如果真是距离米供电〔不说是不是高楼〕，一定采用平方的铜线。
导线的阻抗与其长度成正比，与其线径成反比。
请在使用电源时，特别注意输入与输出导线的线材与线径问题。
以防止电流过大使导线过热而造成事故。
导线线径一般按如下公式计算：铜线：*`铝线：*`式中：——导线中通过的最大电流〔〕——导线的长度〔〕`——充许的电压降〔〕——导线的截面积〔〕说明：、`电压降可由整个系统中所用的设备范围内，分给系统供电用的电源电压额定值综合起来考虑选用。
、计算出来的截面积往上靠. 绝缘导线载流量估算铝芯绝缘导线载流量与截面的倍数关系导线截面( )载流是截面倍数载流量()估算口诀：二点五下乘以九，往上减一顺号走。
照明电缆的选用计算式

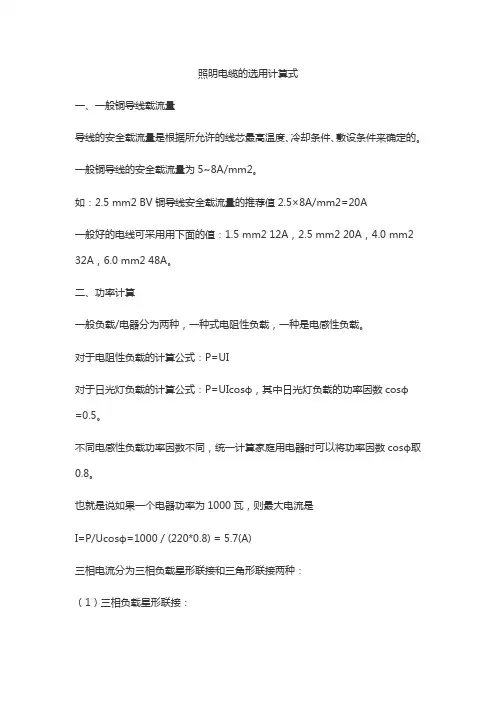

照明电缆的选用计算式一、一般铜导线载流量导线的安全载流量是根据所允许的线芯最高温度、冷却条件、敷设条件来确定的。
一般铜导线的安全载流量为5~8A/mm2。
如：2.5 mm2 BV铜导线安全载流量的推荐值2.5×8A/mm2=20A一般好的电线可采用用下面的值：1.5 mm2 12A，2.5 mm2 20A，4.0 mm2 32A，6.0 mm2 48A。
二、功率计算一般负载/电器分为两种，一种式电阻性负载，一种是电感性负载。
对于电阻性负载的计算公式：P=UI对于日光灯负载的计算公式：P=UIcosф，其中日光灯负载的功率因数cosф=0.5。
不同电感性负载功率因数不同，统一计算家庭用电器时可以将功率因数cosф取0.8。
也就是说如果一个电器功率为1000瓦，则最大电流是I=P/Ucosф=1000 / (220*0.8) = 5.7(A)三相电流分为三相负载星形联接和三角形联接两种：（1）三相负载星形联接：线电流I=相电流I=线电压U/根号3*R=相电压U/R（2）三相负载三角形联接：线电流I=根号3*相电流三相电的额定电流都是指线电流，额定电压都是指线电压。
若已知电压U、负载视在功率S（三相电输出视在功率）和功率因数cosφ时，可以先求出负载的有功功率P，然后在求电流I。
其具体求法如下：1、负载的有功功率P为：P=S×cosф2、线电流I为：I=P/（√3×U）对于三相星形负载，负载的电流就是线电流；对于三相三角形负载，负载电流是相电流，等于√3倍的相电流。
家庭用三相电一般用在中央空调的室外机，连接方式一般为星形连接。
功率因数取0.8，因此要根据用电设备的功率参数计算合适的线电流，并选择合适规格的导线。
请教照明电路管内电线根数的计算方法电气施工图中，首先分两部分一部分是动力系统，一部分是照明系统。
动力系统中大多都采用三相五芯线缆（A\B\C\N\PE)。
照明系统中一般都采用单相三芯电线（火线、零线、保护地线）。
电机电缆选择、电缆估算及实用电工口诀
电机电缆快速选择、电缆估算及实用电工速算口诀下面这些内容是由本人在工作中积累的经验及结合书本知识和权威专业资料、国家规范和网络中的有用资料等共同总结出来的，其中有很多是本人在学习和实践过程中验证过的，所以拿出来同大家分享，以供大家参考，希望能帮助到朋友们。
在此多谢百度文库贡献者“zazhpe”等，如有冒犯之处请多见谅。

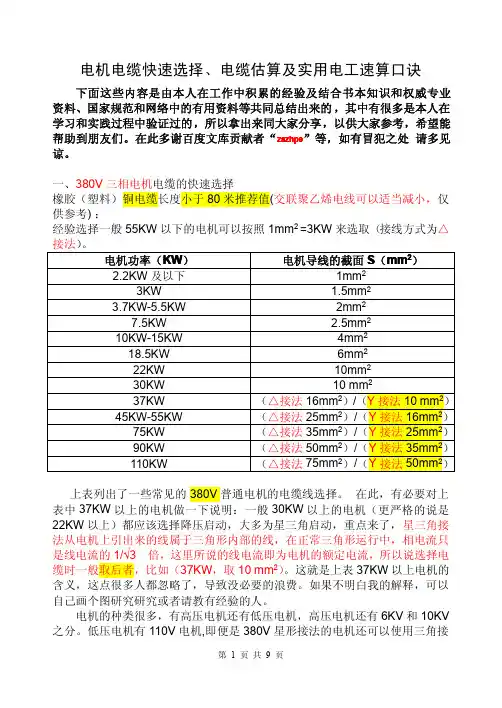

一、380V三相电机电缆的快速选择橡胶（塑料）铜电缆长度小于80米推荐值(交联聚乙烯电线可以适当减小，仅供参考)：经验选择一般55KW以下的电机可以按照1mm2=3KW来选取（接线方式为△上表列出了一些常见的380V普通电机的电缆线选择。
在此，有必要对上表中37KW以上的电机做一下说明：一般30KW以上的电机（更严格的说是22KW以上）都应该选择降压启动，大多为星三角启动，重点来了，星三角接法从电机上引出来的线属于三角形内部的线，在正常三角形运行中，相电流只是线电流的1/√3倍，这里所说的线电流即为电机的额定电流，所以说选择电缆时一般取后者，比如（37KW，取10mm2）。
这就是上表37KW以上电机的含义，这点很多人都忽略了，导致没必要的浪费。
如果不明白我的解释，可以自己画个图研究研究或者请教有经验的人。
电机的种类很多，有高压电机还有低压电机，高压电机还有6KV和10KV 之分。
低压电机有110V电机,即便是380V星形接法的电机还可以使用三角接法在三相220V电路中使用,这些都不适合上面的线规。
附：按功率计算电流口诀：低压380/220V系统每KW的电流，单位A。
千瓦、电流，如何计算？电力加倍，电热加半。
①单相千瓦，4.5安。
②单相380，电流两安半。
③说明：口诀是以380/220伏三相四线系统中的三相设备为准，计算每千瓦的安数。
对于某些单相或电压不同的单相设备，其每千瓦的安数，口诀另外作了说明。
①这两句口诀中，电力专指电动机。
在380伏三相时（力率0.8左右）,电动机每千瓦的电流约为2安。
电线载流量的计算和选择
电线载流量的计算和选择电线的载流量是指电线所能承受的电流大小。
在选择电线时，需要考虑负载电流大小，电线材料，电缆的长度和环境等因素。
本文将介绍如何计算电线的载流量，并提供一些选择电线的建议。
计算电线的载流量1. 确定电线的截面积电线的截面积决定了电流通过时的电阻，通过电线时电流的大小依赖截面积。
一般来说，截面积越大，电流承受能力就越强。
国际单位制（SI）中电线截面积的单位是平方毫米（mm²）。
在我们的计算中，我们将使用下表来确定通常用于家庭电气线路的电线截面积：最大电流(安培)电线截面积(mm²)5 1.510 2.515 4.020 6.02510.03016.0这只是作为选择电线截面积的起点，实际选择电线截面积需要考虑工作条件以及根据代码要求等其他因素来决定。
电线长度对电流承受能力也有影响。
同样截面积下，电线长度越长，电流通过时电阻越大，这样电线就可以承受的电流就越小。
因此，在计算电线载流量时，需要考虑电线的实际长度。
3. 确定电线的环境因素电线安装的环境因素也对其负载能力有很大影响。
常见的环境因素如下：•温度：电线载流能力与温度有关。
在高温环境下，电线承受电流的能力会减少。
通常，在环境温度超过30℃时，应考虑相应降低电线负载电流值。
•电线散热：电线散热决定了其发热量。
如果电线在空气流通不良的地方铺设，会导致电线无法良好散热，从而影响电线的负载能力。
•电线铺设方式：电线铺设方式也会影响其负载能力。
通常地，电线在地面铺设时，可以与空气接触，散热能力较好。
相反，在墙内，散热能力较差，电线承受负载能力会降低。
•天气状况：如果电线铺设在室外，天气状况对电线的影响需要考虑。
例如，风、雨、雪等天气会影响电线的散热能力和安全性。
在电线负载能力的计算中，还需要考虑电线的额定电压。
电线的额定电压与环境温度和安装方式有关。
如果环境温度较高或者电线被安装在没法及时散热的地方，必须选择一个比额定电压高的电线，以克服因高温而导致的降低电线负载电流值。
电线电缆的选型及方法
电线电缆的选型及方法⒈型号的选择选用电线电缆时，要考虑用途，敷设条件及安全性等；根据用途的不同，可选用电力电缆、架空绝缘电缆、控制电缆等；根据敷设条件的不同，可选用一般塑料绝缘电缆、钢带铠装电缆、钢丝铠装电缆、防腐电缆等；根据安全性要求，可选用阻燃电缆、无卤阻燃电缆、耐火电缆等。
⒉电线电缆规格的选择确定电线电缆的使用规格（导体截面）时，应考虑发热，电压损失，经济电流密度，机械强度等条件。
根据经验，低压动力线因其负荷电流较大，故一般先按发热条件选择截面，然后验算其电压损失和机械强度；低压照明线因其对电压水平要求较高，可先按允许电压损失条件选择截面，再验算发热条件和机械强度；对高压线路，则先按经济电流密度选择截面，然后验算其发热条件和允许电压损失；而高压架空线路，还应验算其机械强度。
若用户没有经验，则应征询有关专业单位或人士的意见。
一般电线电缆规格的选用参见下表：电线电缆规格选用参考表3、同一规格铝芯导线载流量约为铜芯的0.7倍，选用铝芯导线可比铜芯导线大一个规格，交联聚乙烯绝缘可选用小一档规格，耐火电线电缆则应选较大规格。
4、本表计算容量是以三相380V、Cosφ＝0.85为基准，若单相220V、Cosφ＝0.85，容量则应× 1/3。
3、当环境温度较高或采用明敷方式等，其安全载流量都会下降，此时应选用较大规格；当用于頻繁起动电机时，应选用大2～3个规格。
5、本表聚氯乙烯绝缘电线按单根架空敷设方式计算，若为穿管或多根敷设，则应选用大2～3个规格。
6、以上数据仅供参考，最终设计和确定电缆的型号和规格应参照有关专业资料或电工手册。
7.运输中严禁从高处扔下电缆或装有电缆的电缆盘，特别是在较低温度时（一般为5℃左右及以下）,扔、摔电缆将有可能导致绝缘、护套开裂。
8.尽可能避免在露天以裸露方式存放电缆，电缆盘不允许平放。
9.吊装包装件时，严禁几盘同时吊装。
在车辆、船舶等运输工具上，电缆盘要用合适方法加以固定，防止互相碰撞或翻倒，以防止机械损伤电缆。
弱电线缆选型及用量计算方法
弱电线缆选型及用量计算方法综合布线系统水平子系统，线缆用量计算方法电缆平均长度=（最远信息点水平距离+最近信息点水平距离）/2+2H（H－楼层高）实际电缆平均长度=电缆平均长度×1.1+(端接容限，通常取6)每箱线缆布线根数=每箱电缆长度/实际电缆平均长度电缆需要箱数=信息点总数/每箱线缆布线根数注：最远、最近信息点水平距离是从楼层配线间（IDF）到信息点的水平实际距离，包含水平实际路由的距离，若是多层设置一个IDF则还应包含相应楼层高度。
上面的“电缆平均长度”计算公式适应一层或三层设置一个楼层配线间（IDF）的情形。
主干子系统，铜线缆用量计算方法电缆平均长度=（最远IDF距离+最近IDF距离）/2实际电缆平均长度= 电缆平均长度×1.1+(端接容限，通常取6)每轴线缆布线根数= 每轴电缆长度/实际电缆平均长度电缆需要轴数= IDF的总数/每箱线缆布线根数注：最远、最近IDF距离是从楼层配线间（IDF）到网中心主配线架（MDF）的实际距离，主要取决于楼层高度和弱电井到设备间（MDF）的水平距离。
大对数电缆对数按照1：2（即1个语音点配置2对双绞线）计算，并分别选择25/50对电缆进行合理设计。
100对大对数电缆一般不要选择，因施工较困难。
主干子系统，光缆用量计算方法光缆平均长度=（最远IDF距离+最近IDF距离）/2实际光缆平均长度=光缆平均长度×1.1+(端接容限，通常取6)光缆需要总量=IDF的总数×实际光缆平均长度注：最远、最近IDF距离是从楼层配线间（IDF）到网中心主配线架（MDF）的实际距离，主要取决于楼层高度和弱电井到MDF的水平距离。
光纤芯数、单模、多模的选择若招标文件有明确的要求，则按要求设计，通用的选择是6芯多模光缆。
有线电视系统星型布线计算法此方法定义为：所有的楼层分支分配器集中在弱电间内，从每个用户终端（插座）独立敷设一根射频电缆到相应的弱电间与分支分配器联接。
电缆线线型选择
一·选线：变压器容量（KVA）/电压V=电流一般高压为10KV，低压为400V 铜线1平方毫米承受电流5A——8A，铝线1平方毫米承受电流3——5A选互感器：低压电流/5 配电线一般都是2.5平方毫米的软铜线避雷线连线用10——16平方毫米铜线就可以了配电箱上安装多大的硬壳开关：比计算的低压电流大一个等级。
比如：100KVA变压器高压电流100KVA/10KV=10A,按计算是2平方铜线或3平方铝线，但是没有这么小的电缆线来做一般都有余量使用用10平方的低压线 100KVA/400V(0.4KV)=250A,所以选用50平方的铜线或75平方铝线就可以了，配电箱上安装300A的硬壳开关。
预祝你成功二·没有给出具体的用电设备而无法确定使用公式...原因是单相功率和3相是不同的！！！！！！有2中情况《1》当用电设备是普通交流用电设备.既一火一零双线制计算公式如下：P=U*I=800KW U=380V 线路长度设为300M[考虑到线路产生的压降应具体分析]I=P/U=2105.2623A 按每平方毫米6A[长时工作电流过大会产生热量]考虑计算截面S=350.877平方毫米火线用截面350平方毫米零线用100平方毫米---可以用120平方4芯铜芯塑料阻燃电缆[其中3芯都作火线有360平方毫米.零线要100的够用]《2》当用电设备是3相电动机或者其他3相负载时计算公式如下：P=根号3*U线*I线*功率因数=800KW [根号3=1.732，U线=380，功率因数=0.7]I线=P/根号3*U线*功率因数=800000/1.732*380*0.7=1216.2A按每平方毫米6A计算截面S=202.7平方毫米（每相）---可以选用200平方毫米4芯铜芯塑料阻燃电缆1根作为主电源电缆总结〈1〉，〈2〉看情况选择...此算法仅供参考.。
电缆的选择
电缆的选择应考虑的因素和条件很多，这么大的事，一定要找一个正规的设计院进行正规设计，并按设计进行严格施工，才能保证安全。
这里给你一个简单示例，严格地说不是很正规。
1、根据负荷电流初步选择电缆截面：对10KV线路，10000KV A容量对应的额定电流是：Ie=Se/(1.732*Ue)=10000/(1.732*10.5)=550A；查表，10KV150平方毫米的交联聚乙烯绝缘铝芯电缆在直埋在地下，温度为25℃时的载流量为325A，10KV240平方毫米的交联聚乙烯绝缘铝芯电缆在直埋在地下，温度为25℃时的载流量为395A，若选铜芯电缆截流量增加1.3倍；若想达到550A的截流量，需要双根10KV185平方毫米的交联聚乙烯绝缘铝芯电缆或双根10KV240平方毫米的交联聚乙烯绝缘铝芯电缆，根据铜价现在比较贵的现实，建议选用铝芯电缆；又根据规程的规定，电缆故障后修复时间比较长，对重要场合应考虑全负荷备用，即应选择4根电缆并列运行，本人认为，当有投资能力时，应按规程执行，当资金不足时，若该开闭站是双电源供电，则可以不考虑备用，若该开闭站是单电源供电，负荷也不太重要时，则可以选用三根电缆，并列运行，平时使负荷率不高，减少线损，提高电压质量，遇有一根电缆故障时（一般情况下不会二条电缆同时损坏），停运一根电缆也能保障正常供电。
2、校验导线在使用场地的热稳定性，保证短路事故状态下电缆不致损坏。
这需要上级电缆的参数，计算出短路电流后进行计算，一般来说，10KV的短路电流应小于31.5KA，选双185平方毫米电缆或双240平方毫米电缆应没有问题。
3、校验导线的电压降。
1.常规做法目前，在工业和民用建筑的电气设计中，通常按最大负载电流Imax来选择电缆截面，即按电缆发热的允许电流Ial来选定。
由于电缆的价格较贵，一般在考虑适当的发展余地后，选定一个允许电流大于最大负载电流的电缆截面，至多加留一挡的余地。
例如，某一干线最大负载电流Imax=100A，按常规的做法，选择电缆截面 Sal=25mm2(假定埋地敷设)，其允许电流Ial=110A。
电缆截面选用
电缆截面选用
摘要：
1.电缆截面的概念
2.电缆截面的选用原则
3.电缆截面的计算方法
4.电缆截面的选择对电力系统的影响
5.结论
正文：
一、电缆截面的概念
电缆截面是指电缆在垂直于轴线的平面上的面积，通常用平方毫米（mm）表示。
电缆截面是电缆的一个重要参数，直接影响电缆的性能和应用范围。
二、电缆截面的选用原则
1.满足负载电流需求：电缆截面的选用应满足电力系统正常运行时负载电流的需求，以保证电缆在正常运行时不会因为电流过大而产生过热现象。
2.考虑线路长度：电缆截面的选用应考虑线路长度，长距离传输时，由于线路电阻和电感的影响，电缆截面应适当加大以降低线损。
3.考虑环境温度：环境温度对电缆的载流量有影响，温度较高时，电缆截面应适当加大以提高电缆的散热能力。
4.考虑电缆敷设方式：电缆敷设方式不同，对电缆截面的要求也不同。
如直埋敷设和架空敷设的电缆，由于散热条件不同，电缆截面应作相应调整。
三、电缆截面的计算方法
1.根据负载电流和线路长度，查表或计算得出电缆截面。
2.参照设计规范和标准，结合工程实际情况，进行电缆截面的选择。
四、电缆截面的选择对电力系统的影响
1.电缆截面过大，会增加电缆的成本和线路的敷设难度，同时可能造成铜资源的浪费。
2.电缆截面过小，会导致电缆过热、线损增大、降低电缆的使用寿命，甚至可能引发火灾等安全隐患。
电缆桥架的选用与计算方法
电缆桥架的选用与计算方法电缆桥架能够分为电力电缆桥架、控制电缆桥架以及弱电网络通信电缆桥架等。
近年来高层建筑发展比较快，桥架安装的工程量大且施工工艺比较复杂，其安装质量对区域内的用电有着直接的影响。
在设计选型过程中，应根据各个系统线缆的类型、数量，合理选定适用的电缆桥架。
一、电缆桥架如何选用？１、结构类型选择电缆桥架结构类型的混乱会带来工作现场散热、机械防护方面的问题。
故在设计阶段应根据工程环境特征和技术要求，合理选择电缆桥架的结构特征，并在平面图和材料表中清晰地表达。
２、材质选择电缆桥架按照材料可划分为复合型、钢制和铝合金几种。
复合型电缆桥架质量轻、耐水性和耐腐蚀性好。
铝合金电缆桥架结构轻便，外形尺寸、荷载特性均与钢质桥架基本相近，但价格较高。
３、表面防腐层类别选择类别主要有热浸锌、镀锌镍、冷镀锌、粉末静电喷涂等方式。
热浸锌和镀锌镍适用于室外重腐蚀环境，造价高；冷镀锌适用于室外轻腐蚀环境，静电喷涂适用于室内常温干燥环境，价格一般。
４、防火等级选择电缆桥架在有防火要求的区段内，可在电缆梯架、托盘内添加具有耐火或难燃性能的板、网等材料构成封闭或半封闭式结构，并采取在桥架及其支吊架表面涂刷防火涂层等措施。
５、电缆桥架填充率的选择电缆梯架、托盘宽度和高度的选择应符合填充率的要求，电缆的梯架和托盘内的填充率在一般情况下，电力电缆可取40%～50%，控制电缆可取50%～70%，且宜预留10%～25%工程发展余量。
６、电缆桥架载荷等级的选择在选择电缆桥架的荷载等级时，电缆桥架的工作均布荷载不应大于所选电缆桥架荷载等级的额定均布荷载。
各种组件及支吊架在满足相应荷载的条件下，其规格尺寸应与托盘、梯架的直线段、弯通系列相匹配。
７、电缆桥架的规格尺寸选择电缆总截面积与托盘内横断面积的比值，电力电缆不应大于40%；控制电缆不应大于50%。
８、根据电缆弯曲半径选择电缆桥架在选择电缆桥架的弯通或引上、引下装置时，不应小于电缆桥架内电缆最小允许弯曲半径。
电缆型号选择及负荷的计算
一、电缆型号（mm2），电缆一般为铜芯线，铝芯不用：0.75（1mm2以下为多股软体导线，如：电话线）1、1.5 、2.5 、4、6（单股导线）10、16、25、35、50、70、95、120、150、180、240（多股导线）注：多股导线用单股导线配置。
负荷计算：单相照明 1KW=2.7A三相动力 1KW=2 A电缆口决：10下5；百上2；25、35、4-3 界；70、95，2倍半（2.5）。
单位：（电流：A）例1：100KW的家庭照明总电缆（1芯）选用型号？解：（1）选70mm2，70×2.5（口诀）=175A ，175÷2.7=64KW64KW，满足不了100KW，另外再选。
（2）选150mm2，150×2（口诀）=300A ，300÷2.7=111KW111KW，满足100KW，所以选用的电缆型号为：150mm2除此内容以外，有铜芯线的按照铝线的升级倍数来算，也就是说BV－10mm2按照BLV-16mm2的电流来算其他的也如此导线在穿塑料管或是PVC管，算出的电流要乘上0.8的系数导线在穿钢管的情况下，计算的电流在乘上0.9导线在高温的场所通过，计算的电流结果在乘上0.7如果导线在以上三种情况都有的话先乘0.9在乘0.7或者直接打到0.85也可以电缆线在四芯或五芯的电流乘0.85在乘0.7裸线的架空电力线比较简单就是一个0.9的系数，但是也要看环境，打到85折比较稳当。
在选择电缆的时候还要根据现场的情况选择电缆的用途比如普通的YJV电缆，用于电缆桥架内。
带铠装电缆可以进行直埋，可以承受外力的破坏，带铠装抗拉力电缆试用与高层建筑，直埋敷设。
二、电缆芯数的确定1、事故照明箱，对公共部分进行应急照明。
三层一个、双电源供电，每个箱子与主电缆3m（双电源：两根接上开关，一根停了，另一根上电源；一根1.5m，另一根也是1.5m，共3m）的接头；2、普通照明配电柜一层一个；3、门左边一般设置沙发，不容易一进门就看到人，沙发对面设置电视；4、厨房一般设置3个插座，不能低于2个插座，插座设置在离地面1.2m的高度；厨房柜台的高度一般为：700、750、900、1100mm。
电线电缆的选型及方法
电线电缆的选型及方法⒈型号的选择选用电线电缆时,要考虑用途,敷设条件及安全性等；根据用途的不同,可选用电力电缆、架空绝缘电缆、控制电缆等；根据敷设条件的不同,可选用一般塑料绝缘电缆、钢带铠装电缆、钢丝铠装电缆、防腐电缆等；根据安全性要求,可选用阻燃电缆、无卤阻燃电缆、耐火电缆等;⒉电线电缆规格的选择确定电线电缆的使用规格导体截面时,应考虑发热,电压损失,经济电流密度,机械强度等条件; 根据经验,低压动力线因其负荷电流较大,故一般先按发热条件选择截面,然后验算其电压损失和机械强度；低压照明线因其对电压水平要求较高,可先按允许电压损失条件选择截面,再验算发热条件和机械强度；对高压线路,则先按经济电流密度选择截面,然后验算其发热条件和允许电压损失；而高压架空线路,还应验算其机械强度;若用户没有经验,则应征询有关专业单位或人士的意见;一般电线电缆规格的选用参见下表：电线电缆规格选用参考表3、同一规格铝芯导线载流量约为铜芯的倍,选用铝芯导线可比铜芯导线大一个规格,交联聚乙烯绝缘可选用小一档规格,耐火电线电缆则应选较大规格;4、本表计算容量是以三相380V、Cosφ＝为基准,若单相220V、Cosφ＝,容量则应× 1/3; 3、当环境温度较高或采用明敷方式等,其安全载流量都会下降,此时应选用较大规格；当用于频繁起动电机时,应选用大2～3个规格; 5、本表聚氯乙烯绝缘电线按单根架空敷设方式计算,若为穿管或多根敷设,则应选用大2～3个规格; 6、以上数据仅供参考,最终设计和确定电缆的型号和规格应参照有关专业资料或电工手册;7.运输中严禁从高处扔下电缆或装有电缆的电缆盘,特别是在较低温度时一般为5℃左右及以下,扔、摔电缆将有可能导致绝缘、护套开裂; 8.尽可能避免在露天以裸露方式存放电缆,电缆盘不允许平放; 9.吊装包装件时,严禁几盘同时吊装;在车辆、船舶等运输工具上,电缆盘要用合适方法加以固定,防止互相碰撞或翻倒,以防止机械损伤电缆; 10.电缆严禁与酸、碱及矿物油类接触 ,要与这些有腐蚀性的物质隔离存放.贮存电缆的库房内不得有破坏绝缘及腐蚀金属的有害气体存在; 11.电缆在保管期间,应定期滚动夏季3个月一次,其他季节可酌情延期;滚动时,将向下存放盘边滚翻朝上,以免底面受潮腐烂;存放时要经常注意电缆封头是否完好无损; 12.电缆贮存期限以产品出厂期为限,一般不宜超过一年半,最长不超过二年;13.电线电缆敷设安装的设计和施工应按 GB 50217-94电力工程电缆设计规范等有关规定进行,并采用必要的电缆附件终端和接头;供电系统运行质量、安全性和可靠性不仅与电线电缆本身质量有关,还与电缆附件和线路的施工质量有关;通过对线路故障统计分析,由于施工、安装和接续等因素造成的故障往往要比电线电缆本体缺陷造成的故障可能性大得多;因此要正确地选用电线电缆及配套附件,除按规范要求进行设计和施工外,还应注意如下几个方面的问题：14.电缆敷设安装应由有资格的专业单位或专业人员进行,不符合有关规范规定要求的施工和安装,有可能导致电缆系统不能正常运行;15.人力敷设电缆时,应统一指挥控制节奏,每隔～3米有一人肩扛电缆,边放边拉,慢慢施放;16.机械施放电缆时,一般采用专用电缆敷设机并配备必要牵引工具,牵引力大小适当、控制均匀,以免损坏电缆;17.施放电缆前,要检查电缆外观及封头是否完好无损,施放时注意电缆盘的旋转方向,不要压扁或刮伤电缆外护套,在冬季低温时切勿以摔打方式来校直电缆,以免绝缘、护套开裂;18敷设时电缆的弯曲半径要大于规定值;在电缆敷设安装前、后用 1000V兆欧表测量电缆各导体之间绝缘电阻是否正常,并根据电缆型号规格、长度及环境温度的不同对测量结果作适当地修正,小规格10mm 2 以下实芯导体电缆还应测量导体是否通断;19.电缆如直埋敷设,要注意土壤条件,一般建筑物下电缆的埋设深度不小于米,较松软的或周边环境较复杂的,如耕地、建筑施工工地或道路等,要有一定的埋设深度～1米,以防直埋电缆受到意外损害,必要时应竖立明显的标志电力电缆截面选择方法的发展与应用摘要：文章分析介绍了按选择截面的经济选型方法,并通过具体实例分析,对和如何进行选择及相关问题进行了分析指出按选择电缆截面的方法可起到节约能源、改善环境、提高电力运行可靠性等多方面作用,应积极广泛推广该技术的发展与应用;关键词：；；；经济选型截面选择是一个大家十分关心的问题,因为它是电气供配电设计的主要内容之一;传统的电缆截面选择方法是按技术体选择,可分为4类：①按允许发热条件选择,也就是按允许载流量选择；②按允许电压损失校验；③按短路热稳定校验；④按保护灵敏度校验;另一种电缆截面选择方法是按选择,过去由于缺乏基本数据,设计人员难以在这方面着手,长期没有很好解决;我国成为WTO成员国之后,电气设计领域也要与国际接轨,陆续等同、等效采用国际标准来充实或替代原有标准;在截面选择标准方面,近年来有两大发展,一是低压电缆的载流量国家标准GB/T 1689515—2002问世了;它等同采用了IEC 60364-5-523—1999,从2003年3月1日开始实施,这个标准的问世,填补了我国此领域长期缺乏国家标准的空白;二是推广应用IEC 287-3-2—1995截面的经济最佳化,也就是经济选型;1 经济选型的概念按选择截面的方法是经济选型;所谓是“寿命期内,投资和导体损耗费用之和最小的适用截面所对应的工作电流”;按载流量选择线芯截面时,只计算初始投资；按选择线芯截面时,除计算初始投资外,还要考虑经济寿命期内导体损耗费用,二者之和应最小;当减小线芯截面时,初始投资减少,但线路损耗费用增加；反之,增加线芯截面时,线路损耗减少,但初始投资增加;某一截面区间内,二者之和总费用最少,就是我们追求的目标——经济选型;有几点需要加以说明：①线芯截面选择时,技术和经济是一件事情的两个方面,相互依存;②和都是有一定范围的,因为电缆线芯截面是非连续的;图1给出了VV-1电缆线芯截面与总费用的关系曲线;图1中,曲线2代表初始费用,它包括电缆及附件与敷设费用之和;当截面增大时,投资费用随之增大;曲线3代表损耗费用,当截面增大时,损耗减少,损耗费用随之减少;曲线1代表总费用,是曲线1、2的叠加;曲线1的最低点就是总费用最少的一个截面80 mm2;显然,选择70～95 mm2它的总费用TOC 都非常接近最80 mm2,因此,是一个区间;同样,也有一定范围;③在的范围内,可选择较小截面;1—总费用；2—初始费用；3—电能损耗费图1 VV-1电缆线芯截面与总费用的关系2 推广经济选型的原因按经济选型来确定电缆截面,可以节约电力运行费用和总费用,可以节省能源、改善环境,还可以提高电力运行的可靠性;我国在两网改造之前,农村电网的线路损耗达20%～30%,城市线损也在10%以上;全国装机容量已超过3亿kW,也就是说,电厂发出的电能有数千万千瓦白白地消耗在电网中;目前,我国已进入市场经济的发展时期,工程投资越来越注重整体和长远的经济性;因此,经济选型必须提到议程上来了;3 历史回顾1881年英国人Cord首先提出电缆的概念;1989～1991年Parr提出了较为完整的和的概念和计算方法;在上述基础上,IEC制定了线芯截面的经济最佳化标准IEC287-3-2—1995;20世纪50年代,前苏联也进行了电力传输最佳的研究,但局限于高压架空线范畴;20世纪50年代,我国也开始研究这一课题;80年代初,原水电部给出了架空导线的密度数据,但也局限于高压线路,中、低压线路不使用,也没有电缆线芯的和数据;1994～1995年的电力工程电缆设计规程GB 50217—1994中提出“宜选择,可按年费用支出B最小原则”,并给出了B= Z+ N的计算公式,式中Z为投资,N为年运行费;但是存在2个问题：①年运行费N的计算涉及许多因素,没有提供这些数据,实际上无法进行计算；②该规程限定“较长距离的大电流回路或35 kV以上高压电缆,当符合载流量、电压损失、热稳定等技术条件时,宜选择”;这条限定是不恰当的;根据统计,我国实际使用的35 kV 及以下的电缆约占电缆总量的85%;很显然,针对15%的电缆进行经济核算,必定是事倍而功半;最近,该规范正在组织修订,笔者也诚恳地提出意见和建议,受到了编写单位的高度重视;4 IEC标准中关于导体和选择的原理和方法简介总费用最小法则CT=CI+CJ式中,CT为总费用；CI为电缆主材、附件费用及施工费用之和；CJ为损耗费用,它与负载电流大小、年运行时间、电价、电缆电阻截面、使用寿命等因素有关,可以用下面算式表示式中,I max为第一年的最大负载电流；R L为计算各种因素如集肤效应、邻近效应、护层电流等后的实际交流电阻值；F为综合系数,它包含8个方面的内容：①回路数N c和导体的数量N p；②年最大负荷损耗小时τ单班制约为1 400 h,两班制约为2 400 h,三班制约为4 500 h；③电价P；④附加发电成本D=252元/kW·年, 是由于线路损耗而导致额外供电容量的成本;⑤负荷增长率a;⑥能源增长成本b一般为2%;⑦贴现率i, 即损耗是投产后直至电缆经济寿命终了之间逐年产生的费用,都必须根据银行利率等因素折算到当前的“现值”,i=10%;⑧经济寿命N,根据国家电力公司动力经济研究中心建议,N=30年;范围在一定的敷设条件下,每一线芯截面都有一个范围,IEC 287-3-2—1995提供了这一范围上、下限值的计算公式是I ec下限=CI－CI1/F·LR1－RI ec上限=CI2－CI/F·LR－R2式中,CI为某一截面电缆的总投资包括了主材、附件及施工费；CI1为比CI小一级截面电缆的总投资；CI2为比CI大一级截面电缆的总投资；F为综合系数；L为电缆长度,km；R为CI对应截面电缆单位长度的交流电阻,Ω/km；R1为CI1对应截面电缆单位长度的交流电阻,Ω/km；R2为CI2对应截面电缆单位长度的交流电阻,Ω /km;IEC 287-3-2—1995的适用范围是中、低压,它不同于前苏联的方法,也不同于原我国水电部的规定,后者都是适用于高压架空线;5 常用电缆的范围根据IEC标准中关于导体和选择的原理和方法,笔者编制了各种不同类别电缆的范围表;其中的部分内容如下：①6～10 kV交联聚乙烯电缆的范围表,见表1;②1 kV低压电缆的范围表,见表2;③架空绝缘电缆的范围表,见表3、表4;并对以上各表作了如下的限定：①取高电价区域华东、华南地区代表电价为05元/kWh,取中电价区域华北、华中、东北地区代表电价为04元/kWh,取低电价区域西南、西北地区代表电价为03元/kWh;②τ是最大负荷损耗小时数,为符合使用习惯,表中转化为最大负荷利用小时数取T max;当cosф=时,单班制τ=1 400 h,对应T max=2 000 h；两班制τ=2 400 h,对应T max=4 000 h；三班制τ=4 500 h,对应T max=6 000 h;我们只要根据电价、T max和计算电流3个参数,从表1～4中便可快捷求取;如果已知条件不像范围表格中所列的那么典型,就应当先以相应的密度曲线中查得其对应的密度j,再通过计算求取;信息来源如某一负荷,计算电流I j=150 A,T=3 000 h,当地的电价P=07元/kWh,求其的方法是：从1 kV 低压密度曲线中可查得T=3 000 h,P=07元/kWh时密度j=1 6 A/mm2,则,,取相近截面95 mm2;6 的讨论按经济条件选择与按技术条件选择截面的比较举例说明：一台水泵电动机三相380 V,37 W,额定电流I N=714 A,启动电流I q=469 A,不频繁启动;馈线断路器整定电流85 A,瞬动电流850 A,年运行时间T=6 000 h,当地电价P=元/kWh,由变电所直配,采用VV-1 3+1芯电缆单根架空明敷,电缆长度L=160 m,环境温度30℃,变电所低压母线短路电流有效值I k=24kA;表1 6～10 kV交联聚乙烯绝缘电缆范围A注:表中数据摘自国际铜业中国协会资料;表2 06/10 kV低压电缆范围表A注：表中数据摘自国际铜业中国协会资料;表3 10 kV-3×单芯架空绝缘电缆范围表A注：1．以铜芯JKYJ单芯电缆为计算依据,其余铜单芯架空电缆也可参考应用；2．表中数据摘自国际铜业协会中国资料;表4 1 kV-4×单芯架空绝缘电缆范围表A信息来源注：以铜芯JKYJ单芯电缆为计算依据,其余铜单芯架空电缆也可参考应用;1 按允许发热条件选截面：I N= A,查表S=3×16+1×10 mm2对应允许电流80 A;2 按允许电压损失校验：设启动时cosΦ=,I q=469 A,L=160m,电流矩为 A-km,查表Δu=157%,不满足要求;若按不频繁启动允许启动电压偏移-15%计,需选择S=3×25+1×16 mm2,对应Δu=%同法,求得正常运行时Δu=%,满足要求;3按选择截面：根据I N= A,T=6 000 h,P=元/kWh,查1 kV低压电缆范围表得S ec=3×70+1×35 mm2;4按短路热稳定条件校验,设短路切除时间t= s,S min=I z×t C式中,I z为短路电流周期分量有效值,A；t为短路切除时间；C为热稳定系数,对PVC电缆C=114,将数值代入上式S min=24 000× mm2,选取S=3×95+1×50 mm2;5低压TN系统接地故障保护灵敏度校验：当S=3×16+1×10时,单相接地故障电流约300 A,断路器不动作;当S=3×70+1×35时,单相接地故障电流约1 100 A,断路器动作,灵敏度为1 100 A/850 A=130,大于125的要求;最终决定截面大小的条件,仍然是短路热稳定条件; 通过对以上例子的分析,我们可以得出以下结论：①通常,按选择的线芯截面大于按载流量选择的截面;大多数情况,二者仅相差2级;换言之,大多数情况下,按载流量选择的截面,放大1～2级,会比较接近值;②有时,按技术条件选择的截面会大于按条件所选择的截面;因此,“经济条件”是必要条件,但还不是充分条件,必须同时满足“技术条件”;③电缆的范围表可见,T max愈大,值愈小;按此条件选择的线芯截面愈大,反则反之;经济寿命变化时的变化这是较为现实的问题,有可能出现;设N=30年,VV-1电缆寿命期效果见图2,图2中曲线1、2、3分别表示N=30、10、5年的状况;曲线的起点都是25 mm2,那是按载流量条件选择的线芯截面;3条曲线的纵坐标各不相同;但N=30年与10年横坐标相同,都是70 mm2,且选择的总费用TOC,大大小于按载流量所选截面, 经济效益很明显;当N=5年时,左移至35 mm2,但与采用70 mm2截面相比,总费用TOC仅相差不到10%,仍然低于按载流量选择截面的TOC值;1—30年；2—10年；3—5年图2 VV-1电缆寿命期效果年最大负荷利用小时数对的影响从范围表很明显看到T max的影响,VV-1电缆不同运行时间总费用利用率见图3;图3中3条曲线分别代表T max=7000、4000、2000 h;曲线起点同样是按载流量所选择的截面25 mm2,曲线的最低点分别是95、70、50 mm2;1—T max=7 000 h；2—4 000 h；3—2 000 h图3 VV-1电缆不同运行时间总费用利用率曲线在最低点处变化很平坦,曲线3从50～70 mm2,TOC总费用只变化%；曲线1从95～70 mm2,TOC总费用也仅相差%,因此,在工程设计中,不必过分追求T的准确性,只需要根据不同行业年最大负荷利用小时数的统计数据就可以了,详见表5;表5 不同行业的年最大负荷利用小时数回收年限由于按选择电缆截面时,截面较大,使初期投资增加,那么增加的投资要用多少年才能收回,让我们计算一个例子;某一负载I N=90 A,选用VV-13芯电缆供电,电缆长100m,当地电价05元/kＷh,请分别绘制3 000、5 000、7 000 h不同小时数的TOC-N曲线;经计算,按载流量选择截面为3×25 mm2;按选择截面分别为：3 000 h→3×50 mm2；5 000 h→3×70 mm2；7 000 h→3×95 mm2;一班制、二班制、三班制时VV-1型电缆发热截面与的比较曲线图分别见图4～6,图中两曲线之交点表示总费用相等,它们对应回收年限分别为368、281、236年;图4 VV-1型电缆发热截面与比较一班制图5 VV-1型电缆发热截面与比较两班制图6 VV-1型电缆发热截面与比较三班制从图4～6可见：①T max愈大,回收年限愈短;②曲线在交点之后,每年都有节约,节约的数字逐年加大,经济效益十分明显,见表6;③如果预计工程的使用年份小于回收年限,则不必按来选择电缆截面,以免多增加的投资不能回收;表6 逐年节约费用比较7 采用经济选型的经济效益分析1 以VV-1三芯电缆为例,其负载电流总费用曲线见图7;设某负载电流为80 A,寿命期为30年,其节约的费用数据见表7;由此可见,经济效益十分明显;表7 负载电流80 A,寿命期30年电缆采用经济选型节约的费用数据信息请登陆:输配电设备网图7 VV-1电缆负载电流总费用曲线2 2001年,全国35 kV及以下产量约25万km,其中1 kV级约216万km,平均截面为70 mm2,采用经济选型后,平均截面增至约120 mm2,线损可节约42%；10～35 kV级约34万km,平均截面为120 mm2,采用经济选型后,平均截面约增至185 mm2,线损可节约35%;以上总计,全年节省损耗442万kW,年节电量为111亿kWh;按容量电价252元/kW·年,平均电度价04元/kWh计,每年节约电费约555亿,并可减少二氧化碳的年排放量390 000 t;可见,无论是从节约电能的角度,还是从环境保护的角度出发,我们都应该在电气工程中采用经济选型;8 结论1 线芯截面选择时,技术和经济是相互依存的两个方面;电缆截面的经济选型是选择方法的重要发展;2 电缆截面经济选型的实用方法是非常方便的,很容易掌握;3 按选择电缆截面,通常大于按载流量所选的截面,但总费用支出会很小,而且增加的初期投资一般仅需2～4年即可收回;4 大力推广“按选择电缆截面”,节约总费用、节省能源,有利于环境保护,有明显的经济效益和社会效益,是利国利民的大好事;于你要选什么线还不好说,我给你各种电缆线的用途,自己考虑考虑：规格型号名称使用范围-=常规电缆=-VV VLVVY VLY聚氯乙烯绝缘聚氯乙烯聚乙烯护套电力电缆敷设在室内、隧道及管道中VV22 VLV22 VV23 VLV23聚氯乙烯绝缘聚氯乙烯聚乙烯护套钢带铠装电力电缆敷设在室内、隧道内直埋土壤,电缆能承受机械外力作用;VV32 VLV32 VV33 VLV33 VV42 VLV42 VV43 VLV43聚氯乙烯绝缘聚氯乙烯聚乙烯护套钢丝铠装电力电缆敷设在高落差地区,电缆能承受机械外力作用及相当的拉力;YJV YJLVYJY YJLY交联聚乙烯绝缘聚氯乙烯聚乙烯护套电力电缆敷设在室内、隧道及管道中,电缆不能承受机械外力作用;YJV22 YJLV22 YJV23 YJLV23交联聚乙烯绝缘聚氯乙烯聚乙烯护套钢带铠装电力电缆敷设在室内、隧道内直埋土YJV32 YJLV32 YJV33 YJLV33 YJV42 YJLV42 YJV43 YJLV43交联聚乙烯绝缘聚氯乙烯聚乙烯护套钢丝铠装电力电缆敷设在高落差地区,电缆能承受机械外力作用及相当的拉力;KVV KVVRKVY KVYR聚氯乙烯绝缘聚氯乙烯聚乙烯护套控制电缆敷设在室内、电缆沟、管道内及地下;KVV22 KVV23聚氯乙烯绝缘聚氯乙烯聚乙烯护套钢带铠装控制电缆敷设在室内、电缆沟、管道内及地下,电缆能承受机械外力作用;KVVP KVVP2 KVVRP聚氯乙烯绝缘聚氯乙烯护套铜带铜丝编织屏蔽控制电缆敷设在室内、电缆沟、管道内及地下,电缆具有防干扰能力;KYJV KYJVR KYJY KYJYR交联聚乙烯绝缘聚氯乙烯聚乙烯护套控制电缆敷设在室内、电缆沟、管道内及地下;KYJV22 KYJV23交联聚乙烯绝缘聚氯乙烯聚乙烯护套钢带铠装控制电缆敷设在室内、电缆沟、管道内及地下,电缆能承受机械外力作用;KYJVP KYJYP2 KYJYRP交联聚乙烯绝缘聚氯乙烯聚乙烯护套铜带铜丝编织屏蔽控制电缆敷设在室内、电缆沟、管道内及地下,电缆具有防干扰能力;JKV JKLVJKY JKLYJKYJ JKLYJ聚氯乙烯/聚乙烯交联聚乙烯绝缘架空电缆用于架空电力传输等场所;JKTRYJ软铜芯交联聚乙烯绝缘架空电缆用于变压器引下线;JKLYJ/Q交联聚乙烯绝缘轻型架空电缆用于架空电力传输等场所;JKLGYJ JKLGYJ/Q钢芯铝绞线交联聚乙烯绝缘架空电缆用于架空电力传输等场所,并能承受相当的拉力;LJ LGJ铝绞线及钢芯铝绞线用于架空固定敷设;-=特种电缆=-ZR-X阻燃电缆敷设在对阻燃有要求的场所,GZR电缆敷设在阻燃要求特别高的场所;GZR-X隔氧层阻燃电缆WDZR-X低烟无卤阻燃电缆敷设在对低烟无卤和阻燃有要求的场所,GWDZR电缆敷设在要求低烟无卤阻燃性能特别高的场所;GWDZR-X隔氧层低烟无卤阻燃电缆NH-X耐火电缆敷设在对耐火有要求的室内、隧道及管道中,GNH电缆除耐火外要求高阻燃的场所;GNH-X隔氧层耐火电缆WDNH-X低烟无卤耐火电缆敷设在有低烟无卤耐火要求的室内、隧道及管道中,GWDNH电缆除低烟无卤耐火特性要求外,对阻燃性能有更高要求的场所; GWDNH-X隔氧层低烟无卤耐火电缆FS-X防水电缆敷设在地下水位常年较高,对防水有较高要求的地区;H-X耐寒电缆敷设在环境温度常年较低,对抗低温有较高要求的地区; FYS-X环保型防白蚁、防鼠电缆用于白蚁和鼠害严重地区以及有阻燃要求地区的电力电缆、控制电缆电力电缆价格表2010年电力电缆最新价格表。
电缆选型计算公式(实用)
电缆选型计算公式(实用)
引言
电缆选型是在电力工程中的关键步骤之一，它对电力系统的稳定性和安全性有着重要影响。
在进行电缆选型时，我们需要考虑的因素包括电流负载、环境温度和电缆敷设方式等。
本文将介绍一些实用的电缆选型计算公式，以帮助我们更准确地选择适合的电缆。
1. 电流负载计算
电缆的选型需要根据电流负载来确定其导体截面积。
电流负载的计算公式如下：
电流负载 = 有功功率 / (3 * 电压 * 功率因数)
其中，有功功率为电力系统的总有功功率，电压为电力系统的相电压，功率因数为电力系统的功率因数。
2. 电缆截面积计算
根据电流负载计算得到的电流值，可以利用下述公式计算电缆的导体截面积：
导体截面积(mm²) = (电流负载 * K) / (电流密度 * 电缆校正系数)
其中，电流密度为电流通过单位面积所能承受的最大值，单位为A/mm²。
K为根据电缆使用环境和敷设方式确定的系数，电缆校正系数为根据电缆的埋深和环境温度确定的系数。
3. 最低电缆截面积选择
在选择电缆时，应该选择最接近并大于计算得到的电缆截面积的规格，以保证电力系统的正常运行和安全性。
结论
本文介绍了电缆选型计算中的一些常用公式，包括电流负载计算、电缆截面积计算和最低电缆截面积选择。
这些公式将为电力工程人员提供实用且简洁的方法来选取合适的电缆。
在实际选型过程中，还应考虑降低电缆损耗、提高电缆可靠性和节约成本的因素。
请注意，以上所提供的公式仅作为参考，实际选型应结合具体情况进行综合考虑。
注：本文所述公式和方法仅针对常见的低压和中压电力系统，对于特殊情况和高压系统应谨慎应用。
电缆的选用和一般计算
简单易懂的电缆种类及选型计算一、电缆的定义及分类广义的电线电缆亦简称为电缆。
狭义的电缆是指绝缘电缆。
它可定义为：由下列部分组成的集合体，一根或多根绝缘线芯，以及它们各自可能具有的包覆层，总保护层及外护层。
电缆亦可有附加的没有绝缘的导体。
我国的电线电缆产品按其用途分成下列五大类：1.裸电线2.绕组线3.电力电缆4.通信电缆和通信光缆5.电气装备用电线电缆电线电缆的基本结构：1.导体传导电流的物体,电线电缆的规格都以导体的截面表示2.绝缘外层绝缘材料按其耐受电压程度二、工作电流及计算电(线)缆工作电流计算公式：单相I=P÷(U×cosΦ)P-功率(W);U-电压(220V);cosΦ-功率因素;I-相线电流(A)三相I=P÷(U××cosΦ)P-功率(W);U-电压(380V);cosΦ-功率因素;I-相线电流(A)一般铜导线的安全截流量为5-8A/平方毫米，铝导线的安全截流量为3-5A/平方毫米。
在单相220V线路中，每1KW功率的电流在4-5A左右，在三相负载平衡的三相电路中，每1KW功率的电流在2A左右。
也就是说在单相电路中，每1平方毫米的铜导线可以承受1KW功率荷载；三相平衡电路可以承受的功率。
但是电缆的工作电流越大，每平方毫米能承受的安全电流就越小。
电缆允许的安全工作电流口诀：十下五（十以下乘以五）百上二（百以上乘以二）二五三五四三界（二五乘以四,三五乘以三）七零九五两倍半（七零和九五线都乘以二点五）穿管温度八九折（随着温度的变化而变化,在算好的安全电流数上乘以零点八或零点九）铜线升级算（在同截面铝芯线的基础上升一级,如二点五铜芯线就是在二点五铝芯线上升一级,则按四平方毫米铝芯线算）裸线加一半（在原已算好的安全电流数基础上再加一半）三、常用电(线)缆类型线缆规格型号含义：电线型号中：字母B表示布电线，字母V表示塑料中的聚氯乙烯，字母R表示软线（导体为很多细丝绞在一起）。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
简单易懂的电缆种类及选型计算一、电缆的定义及分类广义的电线电缆亦简称为电缆。
狭义的电缆是指绝缘电缆。
它可定义为：由下列部分组成的集合体，一根或多根绝缘线芯，以及它们各自可能具有的包覆层，总保护层及外护层。
电缆亦可有附加的没有绝缘的导体。
我国的电线电缆产品按其用途分成下列五大类：1.裸电线2.绕组线3.电力电缆4.通信电缆和通信光缆5.电气装备用电线电缆电线电缆的基本结构：1.导体传导电流的物体,电线电缆的规格都以导体的截面表示2.绝缘外层绝缘材料按其耐受电压程度二、工作电流及计算电(线)缆工作电流计算公式：单相I=P÷(U×cosΦ)P-功率(W);U-电压(220V);cosΦ-功率因素(0.8);I-相线电流(A)三相I=P÷(U×1.732×cosΦ)P-功率(W);U-电压(380V);cosΦ-功率因素(0.8);I-相线电流(A)一般铜导线的安全截流量为5-8A/平方毫米，铝导线的安全截流量为3-5A/平方毫米。
在单相220V线路中，每1KW功率的电流在4-5A左右，在三相负载平衡的三相电路中，每1KW功率的电流在2A左右。
也就是说在单相电路中，每1平方毫米的铜导线可以承受1KW功率荷载；三相平衡电路可以承受2-2.5KW 的功率。
但是电缆的工作电流越大，每平方毫米能承受的安全电流就越小。
电缆允许的安全工作电流口诀：十下五（十以下乘以五）百上二（百以上乘以二）二五三五四三界（二五乘以四,三五乘以三）七零九五两倍半（七零和九五线都乘以二点五）穿管温度八九折（随着温度的变化而变化,在算好的安全电流数上乘以零点八或零点九）铜线升级算（在同截面铝芯线的基础上升一级,如二点五铜芯线就是在二点五铝芯线上升一级,则按四平方毫米铝芯线算）裸线加一半（在原已算好的安全电流数基础上再加一半）三、常用电(线)缆类型线缆规格型号含义：电线型号中：字母B表示布电线，字母V表示塑料中的聚氯乙烯，字母R表示软线（导体为很多细丝绞在一起）。
还有铜芯符号、硬线（常见的单芯导体）符号省略没有表示。
常用线缆类型：BV-表示单铜芯聚氯乙烯普通绝缘电线，无护套线。
适用于交流电压450/750V及以下动力装置、日用电器、仪表及电信设备用的电线电缆。
BVR-表示聚氯乙烯绝缘，铜芯（软）布电线，常常简称软线。
由于电线比较柔软，常常用于电力拖动中和电机的连接以及电线常有轻微移动的场合。
BVV-表示铜芯聚氯乙烯绝缘聚氯乙烯圆型护套电缆，铜芯（硬）布电线。
常常简称护套线，单芯的是圆的，双芯的就是扁的，常常用于明装电线。
BVVB-表示铜芯聚氯乙烯绝缘聚氯乙烯平型护套电缆。
适用于要求机械防护较高、潮湿等场合可明敷或暗敷。
SYV-实心聚乙烯绝缘射频同轴电缆。
适用于闭路监控及有线电视工程。
RG-表示物理发泡聚乙烯绝缘电缆，常用于同轴光纤混合网（HFC）中传输数据模拟信号，以及视频传输，通信系统及信号控制系统。
SYWV-物理发泡聚乙绝缘有线电视系统电缆，视频（射频）同轴电缆（SYV、SYWV、SYFV）适用于闭路监控及有线电视工程。
结构：（同轴电缆）单根无氧圆铜线物理发泡聚乙烯（绝缘）（锡丝铝）聚氯乙烯（聚乙烯）RVV-表示铜芯聚氯乙烯绝缘聚氯乙烯护套圆形连接软电缆。
适用于楼宇对讲、防盗报警、消防、自动抄表等工程。
RVVP-表示软铜芯绞合圆型聚氯乙烯绝缘绝缘聚氯乙烯护套软电线。
适用于楼宇对讲、防盗报警、消防、自动抄表等工程。
BVVP-表示硬铜芯扁平型PVC绝缘PVC护套，铜网屏蔽电线。
RVS-表示铜芯聚氯乙烯绞型连接电线。
常用于家用电器、小型电动工具、仪器仪表、控制系统、广播音响、消防、照明及控制用线。
VV(VLV)-表示铜(铝)芯聚氯乙烯绝缘聚氯乙烯护套电力线缆，适用于敷设在室内、隧道、及沟管中，不能承受机械外力的作用，可直接埋地敷设。
线缆型号定义:聚氯乙烯绝缘屏蔽聚氯乙烯护套软电缆R－连接用软电缆（电线），软结构。
V－绝缘聚氯乙烯V－聚氯乙烯绝缘V－聚氯乙烯护套B－平型（扁形）S－双绞型A－镀锡或镀银F－耐高温P－编织屏蔽P2－铜带屏蔽P22－钢带铠装Y—预制型、一般省略，或聚烯烃护套FD—产品类别代号，指分支电缆。
将要颁布的建设部标准用FZ表示，其实质相同YJ—交联聚乙烯绝缘V—聚氯乙烯绝缘或护套ZR—阻燃型NH—耐火型WDZ—无卤低烟阻燃型WDN—无卤低烟耐火型RV 铜芯氯乙烯绝缘连接电缆（电线）AVR 镀锡铜芯聚乙烯绝缘平型连接软电缆（电线）RVB 铜芯聚氯乙烯平型连接电线RVS 铜芯聚氯乙烯绞型连接电线RVV 铜芯聚氯乙烯绝缘聚氯乙烯护套圆形连接软电缆ARVV 镀锡铜芯聚氯乙烯绝缘聚氯乙烯护套平形连接软电缆RVVB 铜芯聚氯乙烯绝缘聚氯乙烯护套平形连接软电缆RV－105 铜芯耐热105oC聚氯乙烯绝缘聚氯乙烯绝缘连接软电缆AF－205AFS－250AFP－250 镀银聚氯乙氟塑料绝缘耐高温－60oC~250oC连接软电线四、电力线缆适用于交流50HZ，额定电压0.6/1KV及以下输配电线路上，供输配电能之用。
环境温度25℃，电缆导体工作温度不超过70℃。
VV(VLV) 铜(铝)芯聚氯乙烯绝缘聚氯乙烯护套电力线缆，适用于敷设在室内、隧道、及沟管中，不能承受机械外力的作用，可直接埋地敷设。
VY(VLY) 铜(铝)聚氯乙烯绝缘聚乙烯护套电力电缆，适用于敷设在室内、管道内、管道中VV22(VLV22) 铜(铝)芯聚氯乙烯绝缘聚钢带铠装聚氯乙烯护套电力vv22电缆，同VV型，能直埋在土壤中可承受机械外力，不能承受大的拉力。
VV23(VLV23) 铜(铝)芯聚氯乙烯绝缘聚钢带铠装聚乙烯护套电力电缆，同VV2型。
ZRVV22 同VV22型，适用于有阻燃要求的场合。
YJV 铜芯交联聚乙烯绝缘聚氯乙烯护套电力电缆YJV 铜芯交联聚乙烯绝缘钢带铠装聚氯乙烯护套电力电缆NHVV 同VV型，适用于有耐火要求的场合。
KVV 聚氯乙烯绝缘控制电缆用途：电器、仪表、配电装置信号传输、控制、测量。
NH-*** 耐火电力电缆ZR-*** 阻燃电力电缆WDZ-*** 低烟无卤电力电缆五、线缆型号定义例如：BV4单铜芯聚氯乙烯绝缘电线，铜芯截面面积4平方毫米。
SYV 75-5-1(A、B、C）S: 射频 Y:聚乙烯绝缘 V:聚氯乙烯护套 A：64编 B：96编 C：128编75：75欧姆 5：线径为5MM 1：代表单芯SYWV 75-5-1S: 射频 Y:聚乙烯绝缘 W:物理发泡 V:聚氯乙烯护套75：75欧姆 5：线缆外径为5MM 1：代表单芯RVVP2*32/0.2 RVV2*1.0 BVRR: 软线 VV:双层护套线 P屏蔽2：2芯多股线 32：每芯有32根铜丝 0.2：每根铜丝直径为0.2MMZR-RVS2*24/0.12ZR: 阻燃 R: 软线 S:双绞线2：2芯多股线 24：每芯有24根铜丝 0.12：每根铜丝直径为0.12MMZR-BVV 3x6.0表示3根截面6平方毫米的铜芯聚氯乙烯绝缘聚氯乙烯圆型护套电缆。
NH-VV 3x70+2X35表示3根截面积70mm2铜芯+2根35mm2铜芯的耐火聚氯乙烯绝缘聚氯乙烯护套电力线缆。
2、规格表示法的含义规格采用芯数、标称截面和电压等级表示①单芯分支电缆规格表示法：同一回路电缆根数＊（1*标称截面）， 0.6/1KV，如：4*(1*185)+1*95 0.6/1KV②多芯绞合型分支电缆规格表示法：同一回路电缆根数＊标称截面， 0.6/1KV，如：4**185+1*95 0.6/1KV③多芯同护套型分支电缆规格表示法：电缆芯数×标称截面-T，如：4×25-T六、其他常识：1.导线截面积计算公式(导线距离/压降/电流关系) 铜线S=IL÷(54.4×U)铝线S=IL÷(34×U)I-导线中通过的最大电流(A); L-导线长度(m);U-允许的压降(V);S-导线的截面积(平方毫米)2.电线线缆基础知识1.电线一扎长度:100米,正负误差0.5米;2.电线型号:BV单股,BVR多股,BVV双胶单股,BVVR双胶多股;3.电线常用规格:1平方/1.5平方/2.5平方/4平方/6平方/10平方等;4.BV/BVR区别:BV为单芯线,BVR为多股,BVR比BV贵10%左右;5.BVR比BV的好处:a水电施工方便.b在板弯时不易把线折断;6.国标GB4706.1-1992/1998规定的电线负载电流值（部分）7.家庭电路设计，2000年前，电路设计一般是：进户线4—6 mm2，照明1.5 mm2，插座2.5 mm2，空调4 mm2专线。
2000年后，电路设计一般是：进户线6—10 mm2，照明2.5 mm2，插座4 mm2，空调6 mm2专线。
8.电线重量:1.5平方约重2.2公斤,2.5约重3.2公斤,4平方约重4.8公斤,6平方约重6.5公斤。
9.电线2.5平方以下的多股线(1平方,1.5平方)包装标识为BV(B),单股则为BV10.电线颜色有:红色,黄色,蓝色,绿色,黑色,黄绿色(地线)铜芯线的安全载流量计算方法是220伏的电压下1000瓦电流约等于3.966安380伏的电压下1000瓦电流约等于1.998安2.5平方毫米铜芯线的安全载流量是28A口诀1：按功率计算工作电流：电力加倍，电热加半（如5.5KW电动机的额定工作电流按“电力加倍”算得为11A）口诀2：按导线截面算额定载流量：各种导线的安全载流量通常可以从手册中查找，但利用口诀再配合一些简单的心算便可直接得出。
口诀如下：10下五，100上二；25、35四、三界；70、95两倍半；穿管、温度八、九折；裸线加一半；铜线升级算。
10下五是指10个平方以下的线安全载流量为线径的五倍，如6平方毫米的铝芯线，他的安全载流量为30A 100上二是指100平方以上的线安全载流量为线径的二倍，如150平方的铝芯绝缘线安全载流量为300A25、35四三界是指10平方至25平方的铝芯绝缘线载流量为线径的四倍，35平方至70平方内的线（不含70）为三倍。
70、95两倍半是指70平方与95平方的铝芯绝缘线安全载流量为线径的两倍半。
“穿管、温度，八九折”是指若是穿管敷设（包括槽板等，即线加有保护套层），不明露的，按上面方法计算后再打八折（乘0.8）。
若坏境温度超过25度的，按上面线径方法计算后再打九折。
对于穿管温度两条件同时时，安全载流量为上面线径算得结果打七折算裸线加一半是指相同截面的裸铝线是绝缘铝芯线安全载流量的1.5倍。
铜线升级算即将铜导线的截面按铝芯线截面排列顺序提升一级，再按相应的铝芯线条件计算，如：35平方裸铜线，升一级按50平方铝芯线公式算得50＊3＊1.5＝225安，即225安为35平方裸铜线的安全载流量。
