电缆桥架的安装施工工艺
(完整版)电缆桥架安装和桥架内电缆敷设工程施工工艺标准
电缆桥架安装和桥架内电缆敷设工程施工工艺标准一、特点和适用范围本章适用于建筑物内电缆桥架安装和桥架内电缆敷设工程。
二、施工准备1、技术准备2.1.1施工前应进行技术交底工作；2.1.2配备相应的施工质量验收规范。
2、材料准备1主要材料：电缆桥架、盖板、隔板、电缆、支吊架。
2辅助材料：电焊条、绝缘导线、铜端子、镀锌带母螺栓、镀锌垫圈、镀锌弹簧垫圈、酚醛防锈漆、汽油、镀锌电缆卡子。
3所有材料规格、型号及电压等级应符合设计要求，并有产品合格证。
4桥架外观检查：部件齐全，表面光滑、不变形；钢制桥架涂层完整，无锈蚀；玻璃钢制桥架色泽均匀，无破损碎裂；铝合金桥架涂层完整，无扭曲变形，不压扁，表面不划伤。
5电缆外观完好无损，无压扁和扭曲现象。
外皮、绝缘层无老化及裂纹。
电缆外护层有明显标识和制造厂标。
电缆合格证有生产许可证编号，按《额定电压450/750V及以下聚氯乙烯绝缘电缆》GB 5023.1～5023.7标准生产的产品有3C认证标志。
6镀锌材料：采用钢板、圆钢、扁钢、角钢、螺栓、螺母、螺丝、垫圈、弹簧垫等金属材料做电工工件时，都应经过镀锌处理。
7金属膨胀螺栓：应根据容许拉力和剪力进行选择。
3、主要机具1铅笔、卷尺、线坠、粉线袋、锡锅、喷灯、钢锯、电缆滚轮、转向导轮、吊链、滑轮、钢丝绳、千斤顶。
2电工工具、手电钻、冲击钻、兆欧表、万用表、绝缘摇表、工具袋、工具箱、高凳等。
3无线电对讲机（或简易电话）、手持扩音喇叭（有条件可采用多功能扩大机做通讯联络）。
作业条件1配合土建的结构施工，预留孔洞、预埋铁和预埋吊杆、吊架等全部完成。
2其他工种作业情况：顶棚和墙面的喷浆、油漆及壁纸全部完成后，方可进行桥架敷设及桥架内电缆敷设。
3上道工序作业情况：测量定位，安装桥架的支架，经检查确认，才能安装桥架；桥架电缆电气交接试验合安装检查合格，才能敷设电缆；电缆敷设前绝缘测试合格，才能敷设；格，且对接线去向、相位和防火隔堵措施等检查确认，才能通电。

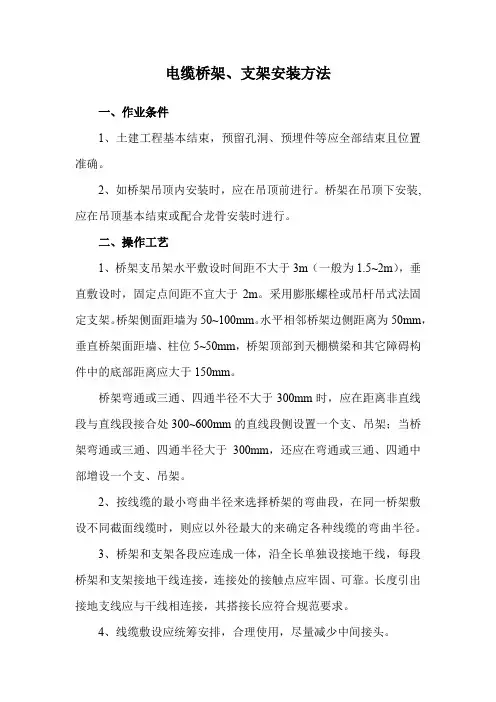

电缆桥架、支架安装方法
电缆桥架、支架安装方法一、作业条件1、土建工程基本结束，预留孔洞、预埋件等应全部结束且位置准确。
2、如桥架吊顶内安装时，应在吊顶前进行。
桥架在吊顶下安装,应在吊顶基本结束或配合龙骨安装时进行。
二、操作工艺1、桥架支吊架水平敷设时间距不大于3m（一般为1.5~2m），垂直敷设时，固定点间距不宜大于2m。
采用膨胀螺栓或吊杆吊式法固定支架。
桥架侧面距墙为50~100mm。
水平相邻桥架边侧距离为50mm，垂直桥架面距墙、柱位5~50mm，桥架顶部到天棚横梁和其它障碍构件中的底部距离应大于150mm。
桥架弯通或三通、四通半径不大于300mm时，应在距离非直线段与直线段接合处300~600mm的直线段侧设置一个支、吊架；当桥架弯通或三通、四通半径大于300mm，还应在弯通或三通、四通中部增设一个支、吊架。
2、按线缆的最小弯曲半径来选择桥架的弯曲段，在同一桥架敷设不同截面线缆时，则应以外径最大的来确定各种线缆的弯曲半径。
3、桥架和支架各段应连成一体，沿全长单独设接地干线，每段桥架和支架接地干线连接，连接处的接触点应牢固、可靠。
长度引出接地支线应与干线相连接，其搭接长应符合规范要求。
4、线缆敷设应统筹安排，合理使用，尽量减少中间接头。
5、电缆桥架与各种管道平行或交叉敷设时，为了避免其它管道热力对电缆线路产生的影响，其相互间最小净距符合下表规定。
6、电缆桥架的组装（1）电缆桥架直线和弯通的侧边均有螺栓连接孔。
当桥架段与段之间需要连接时，在应使用与其配套的直线连接板（简称直接板）和连接螺栓进行连接。
电缆桥架水平安装时，其连接板的连接处，不应设置于支撑跨度距的1/2处或支撑点上。
桥架的连接处，尽量设在支撑跨距的1/4处为宜。
所有连接螺栓的螺母应置于桥架的外侧。
（2）在同一平面上连接两段需要变换宽度或高度的直线段桥架，可配置变宽连接板或变高连接板。
连接螺栓的螺母应置于桥架的外侧。
桥架组装好以后，直线段应该在同一条直线上，偏差不大于10mm。

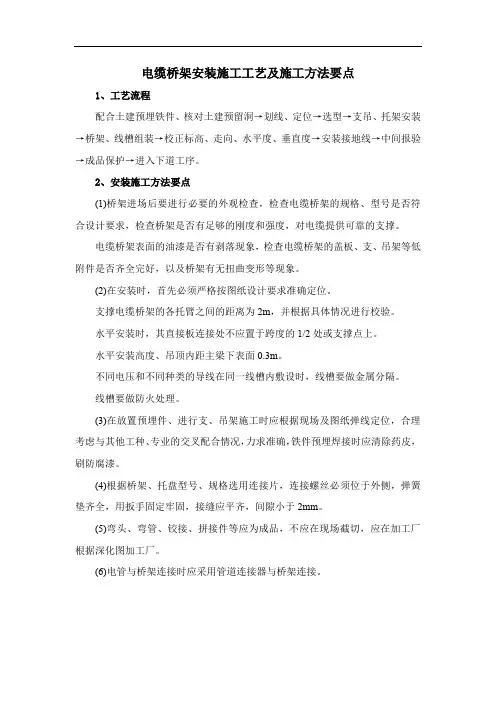

电缆桥架安装施工工艺及施工方法要点
电缆桥架安装施工工艺及施工方法要点
1、工艺流程
配合土建预埋铁件、核对土建预留洞→划线、定位→选型→支吊、托架安装→桥架、线槽组装→校正标高、走向、水平度、垂直度→安装接地线→中间报验→成品保护→进入下道工序。
2、安装施工方法要点
(1)桥架进场后要进行必要的外观检查，检查电缆桥架的规格、型号是否符合设计要求，检查桥架是否有足够的刚度和强度，对电缆提供可靠的支撑。
电缆桥架表面的油漆是否有剥落现象，检查电缆桥架的盖板、支、吊架等低附件是否齐全完好，以及桥架有无扭曲变形等现象。
(2)在安装时，首先必须严格按图纸设计要求准确定位。
支撑电缆桥架的各托臂之间的距离为2m，并根据具体情况进行校验。
水平安装时，其直接板连接处不应置于跨度的1/2处或支撑点上。
水平安装高度、吊顶内距主梁下表面0.3m。
不同电压和不同种类的导线在同一线槽内敷设时，线槽要做金属分隔。
线槽要做防火处理。
(3)在放置预埋件、进行支、吊架施工时应根据现场及图纸弹线定位，合理考虑与其他工种、专业的交叉配合情况，力求准确，铁件预埋焊接时应清除药皮，刷防腐漆。
(4)根据桥架、托盘型号、规格选用连接片，连接螺丝必须位于外侧，弹簧垫齐全，用扳手固定牢固，接缝应平齐，间隙小于2mm。
(5)弯头、弯管、铰接、拼接件等应为成品，不应在现场截切，应在加工厂根据深化图加工厂。
(6)电管与桥架连接时应采用管道连接器与桥架连接。
桥架内电缆敷设施工工艺规范
部；敷设前，选好位置，架好电缆盘，电缆的向下弯曲部位用滑轮支撑电缆，在电缆轴附近和部分楼
层设制动和防滑措施；敷设时，同截面电缆应先敷设低层，再敷设高层。
2
对全部高中资料试卷电气设备，在安装过程中以及安装结束后进行高中资料试卷调整试验；通电检查所有设备高中资料电试力卷保相护互装作置用调与试相技互术关，系电通，力1根保过据护管生高线产中0不工资仅艺料可高试以中卷解资配决料置吊试技顶卷术层要是配求指置，机不对组规电在范气进高设行中备继资进电料行保试空护卷载高问与中题带资2负料2，荷试而下卷且高总可中体保资配障料置2试时32卷，3各调需类控要管试在路验最习；大题对限到设度位备内。进来在行确管调保路整机敷使组设其高过在中程正资1常料中工试，况卷要下安加与全强过，看度并25工且52作尽22下可护都能1关可地于以缩管正小路常故高工障中作高资；中料对资试于料卷继试连电卷接保破管护坏口进范处行围理整，高核或中对者资定对料值某试，些卷审异弯核常扁与高度校中固对资定图料盒纸试位，卷置编工.写况保复进护杂行层设自防备动腐与处跨装理接置，地高尤线中其弯资要曲料避半试免径卷错标调误高试高等方中，案资要，料求编试技5写、卷术重电保交要气护底设设装。备备置管4高调、动线中试电作敷资高气，设料中课并技3试资件且、术卷料中拒管试试调绝路包验卷试动敷含方技作设线案术，技槽以来术、及避管系免架统不等启必多动要项方高方案中式；资，对料为整试解套卷决启突高动然中过停语程机文中。电高因气中此课资，件料电中试力管卷高壁电中薄气资、设料接备试口进卷不行保严调护等试装问工置题作调，并试合且技理进术利行，用过要管关求线运电敷行力设高保技中护术资装。料置线试做缆卷到敷技准设术确原指灵则导活：。。在对对分于于线调差盒试动处过保，程护当中装不高置同中高电资中压料资回试料路卷试交技卷叉术调时问试，题技应，术采作是用为指金调发属试电隔人机板员一进，变行需压隔要器开在组处事在理前发；掌生同握内一图部线纸故槽资障内料时，、，强设需电备要回制进路造行须厂外同家部时出电切具源断高高习中中题资资电料料源试试，卷卷线试切缆验除敷报从设告而完与采毕相用，关高要技中进术资行资料检料试查，卷和并主检且要测了保处解护理现装。场置设。备高中资料试卷布置情况与有关高中资料试卷电气系统接线等情况，然后根据规范与规程规定，制定设备调试高中资料试卷方案。
电缆桥架安装施工方案（4篇）
电缆桥架安装施工方案电缆桥架安装施工方案(4篇)为了确保事情或工作得以顺利进行，就不得不需要事先制定方案，方案可以对一个行动明确一个大概的方向。
制定方案需要注意哪些问题呢？以下是小编为大家整理的电缆桥架安装施工方案，仅供参考，大家一起来看看吧。
电缆桥架安装施工方案1一、工程概况：1、工程特点及主要事项：弘基商城工程位于天津市塘沽区解放路繁华街道，西为金元宝商厦，东南为商业大厦，东为学校大街。
电缆桥架对电力干线及弱电工程配线起承架作用。
2、施工现场状况：建筑施工场地狭窄，电缆桥架可从东门及东南门进场。
解放路为繁华街道，外地车辆白天不能进入，只能夜间进料。
3、影响工程的主要因素：工期紧、施工场地狭窄、存放困难、交通不便是本工程的难题，再有：土建的湿作业及消防、水暖的各种管道未施工完毕是影响桥架安装工期的最重要因素。
4、库房选定：可选择大堂南侧地区进行围挡，加门加锁作为库房，夜间派专人守护。
二、施工工艺及质量措施：1、施工程序：桥架选择→外观检查→支、吊架安装→桥架组装→电缆敷设2、施工准备：熟悉图纸，核实图中所有弯头、三通、直线段等相关数据，根据工期安排施工，配备劳动力，并提出备料及采购计划。
现场施工中要求：土建工程应全部结束，预留洞口及埋件符合要求，各种管道全部施工完毕且试压合格。
核对装饰吊顶标高，对每段桥架标高进行计算并在图纸上进行详细标注。
3、技术支持：由于本工程在20xx年10月1日开业，9月15日试营业，工期极其紧张，消防水及各种管道未上，内装还未出图定标高，现安排桥架施工工期为24天，即20xx.6.13~20xx.7.7，施工楼层顺序按消防及风道完工楼层走，各控制点工期如下：20xx.6.13开工、放线、打眼20xx.6.16~6.20支吊架施工20xx.6.16~7.6桥架组装、敷设完毕200.7.7调整、清扫施工工长在熟悉图纸及施工方案的前提下，合理安排施工工序、劳动力，并向操作人员做好相应的技术交底工作，落实质量保证计划，对施工的重要环节及特殊点应落实到班组每一个人，并让他们知道本次施工的流程及进度。
电缆桥架安装施工工序
电缆桥架安装施工工序
电缆桥架安装施工工序：
一、准备工作
在进行电缆桥架的安装施工前，首先需要进行充分的准备工作。
确
定安装位置、确定桥架种类和规格、准备好所需的施工工具和材料等。
二、测量定位
根据设计图纸和实际情况，对安装位置进行测量定位，确定桥架的
安装线路。
根据测量结果进行标记，确保安装位置准确无误。
三、安装支架
根据设计要求，在确定的位置上安装桥架支架。
首先安装支架底座，然后根据需要进行支架的延伸和连接，确保支架的稳固性和水平度。
四、安装桥架
将桥架放置在预先安装好的支架上，根据需要进行桥架的连接和延伸。
注意桥架的横向和纵向连接，确保桥架的整体性和稳固性。
五、固定电缆
在桥架上安装好后，将需要走线的电缆固定在桥架上。
根据电缆的
种类和数量，选择合适的固定方式，确保电缆的安全和整齐。
六、接地处理
对桥架和电缆进行接地处理，确保在工作中不会发生静电等安全隐患。
按照设计要求，选择合适的接地方式和位置进行接地处理。
七、验收
完成电缆桥架的安装工作后，进行最终的验收工作。
检查桥架的安装位置、连接方式、固定情况，检查电缆的接地情况，确保整个施工过程符合相关要求。
八、清理
清理施工现场，清理多余的材料和工具，确保施工现场的整洁和安全。
以上就是电缆桥架安装施工的工序，通过认真准备、精确测量、细致施工和严格验收，确保电缆桥架的安装质量和安全。
希望以上内容对您有所帮助。
电缆桥架施工工艺及施工方法要点
电缆桥架施工工艺及施工方法要点
一、工艺流程
弹线定位→金属膨胀螺栓安装→螺栓固定支架与吊架→桥架安装→保护地线安装→槽内配线→线路检查及绝缘摇测
二、施工作法
1．桥架敷设接头拼缝严密，水平桥架保证水平误差不大于5/1000，总长度上偏差不超过5cm。
垂直桥架保证误差不大于2/1000，总长度偏差不超过2cm。
2．电缆桥架在穿越楼板时，采取做防火隔离措施。
3．电缆桥架跨越伸缩缝处设置伸缩缝，通常以断开0.1m左右为宜，当桥架的直线段超过30m时须预留0.2～0.3m的伸缩缝。
4．桥架直线段方向改变处采用弯通实现，其转弯处的弯曲半径，不小于该桥架上电缆弯曲半径的最大者。
5．桥架的连接避免在穿越楼板或墙壁等处进行。
6．电缆桥架垂直敷设时，固定点跨距不大于2m。
7．桥架首端、终端及距离出接线盒0.5m处均设置支撑点。
8．非直线段的桥架当内侧弯曲半径不大于0.3m时，在距非直线段与直线段接合处0.3～0.6m的直线段侧设置一个支架或吊架；当半径大于0.3m时，除符合上述要求外，在非直线段中部还须增设一个支架或吊架。
电缆桥架施工工艺
电缆桥架施工工艺第一节施工准备1、材料准备（1）电缆桥架：根据设计要求选择合适的电缆桥架类型、规格和长度。
（2）电缆：根据设计要求选择合适的电缆类型、规格和长度。
（3）电缆接头：用于连接电缆。
（4）绝缘材料：用于电缆接头处的绝缘处理。
（5）固定件：用于固定电缆桥架。
2、主要设备（1）电缆桥架安装机：用于安装电缆桥架。
（2）电缆剪：用于剪断电缆。
（3）电缆剥线钳：用于剥除电缆绝缘层。
（4）电缆接头压线钳：用于压接电缆接头。
（5）电钻：用于打孔。
3、作业条件（1）施工现场应保持清洁，无尘土、水渍等杂物。
（2）施工前应检查电缆桥架和电缆的质量，不符合要求的材料不得使用。
（3）施工人员应具备一定的电缆桥架安装经验，熟悉施工工艺。
第二节工艺流程1、工艺流程图材料检查→电缆桥架安装→电缆敷设→电缆接头→绝缘处理→固定→验收2、施工工艺（1）材料检查：检查电缆桥架和电缆的质量，不符合要求的材料不得使用。
（2）电缆桥架安装：根据设计图纸，使用电缆桥架安装机将电缆桥架安装到指定位置。
（3）电缆敷设：在电缆桥架内敷设电缆，要求电缆排列整齐、固定牢固。
（4）电缆接头：将电缆连接处进行接头处理，要求接头牢固、绝缘良好。
（5）绝缘处理：对电缆接头处进行绝缘处理，确保安全。
（6）固定：使用固定件将电缆桥架和电缆固定在合适的位置。
（7）验收：检查电缆桥架施工质量，符合质量标准后进行验收。
第三节质量标准1、主控项目（1）电缆桥架和电缆的质量应符合国家标准。
（2）电缆接头应牢固、绝缘良好。
（3）电缆敷设应平整、整齐，不得有交叉、重叠等现象。
2、一般项目（1）电缆桥架的安装应平整、牢固，不得有松动现象。
（2）电缆桥架内电缆的固定应牢固，不得有松动现象。
（3）电缆桥架施工完成后，应无明显的破损、老化等现象。
第四节成品保护（1）电缆桥架施工完成后，应采取措施保护电缆桥架和电缆表面，避免划痕、污染等现象。
（2）施工过程中，应避免碰撞、划伤电缆桥架和电缆表面。
电缆桥架安装施工工艺
电缆桥架安装施工工艺
一、施工前准备
1.1材料准备
电缆桥架材料（加强型钢制桥架）；扁钢；悬挂钢丝（普通悬挂钢丝或钢绳）；螺栓；膨胀螺栓或化学膨胀剂；标志柱，烟囱或转角件等附件。
1.2工具准备
螺栓扳手，电钻，电锤，手电钻，畜力器，断钢锯，铁锤，螺丝刀，切割机，板手，建筑胶等。
1.3保护要求
执行安装的工程师必须佩戴安全帽，安全带，安全鞋等防护装置，并遵守安全说明书和工地安全要求。
二、安装过程
2.1电缆桥架的安装
根据设计图纸安排桥架安装位置，用铁锤和十字铁等工具进行打线，定位桥架支架，按照“隔一断一”或“隔两断一”的方式安装悬挂点。
2.2镀锌扁钢的安装
在桥架的两端安装扁钢以增加桥架的承重性。
首先将扁钢置于桥架底部，以螺栓将其固定在支架上。
2.3悬挂钢丝的安装
使用畜力器进行悬挂钢丝的安装。
根据设计要求选择合适的悬挂点数量，用畜力器将钢丝拴在扁钢上，钢绳固定在桥架上。
2.4设备的安装
安装桥架的附件设备，如烟囱、标志柱、转角件等。
2.5质量检查
经过安装后，按照规范对工程进行检查。
每一支桥架要安装牢固，平整美观，且与建筑相连的部分应通过焊接与其固定在一起。
每一只螺栓都要按顺序拧紧。
三、施工后处理
3.1工具管理
收集分发在现场的工具，建立管理记录。
3.2人员撤离
人员撤离现场，保持工地清洁卫生，做到安全、文明施工。
3.3记录管理
收集记录表格，建立管理档案。
电缆桥架的安装施工工艺
电缆桥架的安装施工工艺桥架安装工艺流程图如下：1支架制作安装依据施工图设计标高及桥架规格，现场测量尺寸，然后依照测量尺寸制作支架，支架进行工厂化生产。
2桥架安装封闭式水平桥架安装见下图所示：(1)将现场测量的尺寸交于材料供应商，由材料供应商依据尺寸制作，避免现场加工。
桥架材质、型号、厚度以及附件满足设计要求。
(2)桥架安装前，必须与各专业协调，避免与大口径消防管、喷淋管、冷热水管、排水管、排风设备发生矛盾。
(3)桥架安装横平竖直、整齐美观、距离一致、连接牢固，同一水平面内水平度偏差不超过5mm/m，直线度偏差不超过5mm/m。
(4)桥架与桥架之间用16mm2软铜线进行跨接，再将桥架与接地线相连，形成电气通路电力电缆施工工艺敷设电缆用支架及轴、导链、钢丝绳、大麻绳、绝缘摇表、直流耐压设备、皮尺、钢锯、手捶、无线对讲机、手持扩音喇叭、指挥红旗、校线电话、煨管器、开孔器、套丝机、压线钳、锉、电锤、焊机、氧气、乙炔、焊割工具、剥线钳、万用表及一些电工常用工具。
工艺流程砖砌沟及沟槽土方开挖→制作电缆支架→支架刷底漆→安装电缆支架及接地线→补底漆及刷面漆→清理电缆沟→电缆敷设→绝缘测试→电缆沟盖盖板→通电调验后投入运行。
电缆支架制作好后，应即时除锈及清理污垢，并刷防锈漆和面漆。
油漆的工作粘度，必须加以控制，使其在涂刷时不流坠、不显刷纹为宜。
涂刷过程中，不得任意稀释。
电缆沟支架水平安装施工时采用16#铁丝拉直安装，随坡度保持一直线，并在一侧支架上端各敷设一根-40×4扁钢作为接地母线，电缆支架及接地母线应安装牢固，无显著变形，焊缝均匀平整，焊缝长度应符合要求，不得出现裂纹、咬边、气孔、凹陷、漏焊等缺陷，焊后应做好防腐处理。
1）电缆敷设前，原先预埋横穿电缆沟内的小电缆必须做特别处理，接近沟底的电缆两头横向延伸开挖，将电缆尽量压向沟底，接近地面的电缆尽量抬起，使电缆能够顺利从沟里通过。
2）电缆敷设时，放线架放置必须稳妥，钢轴的强度和长度应与电缆盘重量和宽度相配合。
弱电主要分项工程施工工艺
弱电主要分项工程施工工艺一、电缆桥架施工工艺1. 电缆桥架的安装应符合设计要求，桥架走向应清晰，固定点间距应符合规定。
在安装过程中，应使用专用工具，避免对桥架造成损伤。
2. 电缆桥架的连接应采用专用连接件，连接点应牢固，连接处应进行防腐处理。
3. 电缆桥架跨越建筑物伸缩缝、沉降缝时，应设置补偿装置，确保桥架在伸缩、沉降过程中的正常运行。
4. 电缆桥架与建筑物、设备之间的距离应符合设计要求，确保电缆在桥架内敷设时的安全。
5. 电缆桥架的接地应牢固，每层桥架均应进行接地处理，接地电阻应符合规定。
6. 电缆桥架内敷设的电缆应按顺序排列，固定点应牢固，电缆间距应符合设计要求。
7. 电缆桥架的弯头、三通、四通等部件应采用专用工具制作，形状应符合设计要求。
8. 电缆桥架施工完毕后，应进行验收，确保桥架的安装质量。
二、电缆敷设施工工艺1. 电缆敷设前，应检查电缆的型号、规格、长度是否符合设计要求。
2. 电缆敷设应遵循“先难后易、先长后短”的原则，确保电缆敷设的顺利进行。
3. 电缆敷设过程中，应避免电缆弯曲、扭曲、损伤，电缆的固定点应牢固。
4. 电缆敷设应按照设计图纸进行，确保电缆的走向、间距、固定点等符合要求。
5. 电缆穿越建筑物伸缩缝、沉降缝时，应设置保护套管，确保电缆在伸缩、沉降过程中的安全。
6. 电缆穿越建筑物、设备时，应采取保护措施，避免对建筑物、设备造成损害。
7. 电缆敷设完毕后，应进行验收，确保电缆敷设的质量。
三、设备安装施工工艺1. 设备安装前，应检查设备的型号、规格、数量是否符合设计要求。
2. 设备安装应按照设计图纸进行，确保设备的安装位置、高度、角度等符合要求。
3. 设备固定应牢固，地脚螺栓应拧紧，设备与支架、墙壁之间的距离应符合设计要求。
4. 设备接线应遵循电气工程的相关规定，接线应牢固，绝缘电阻应符合规定。
5. 设备之间的连接应采用专用连接件，连接处应牢固，连接电缆应固定。
6. 设备安装完毕后，应进行验收，确保设备的安装质量。
电气安装电缆桥架金属线槽安装施工方案及工艺方法
电气安装电缆桥架金属线槽安装施工方案及工艺方法一、前期准备工作1.安全措施：确保施工区域安全，佩戴好安全防护用品。
2.施工准备：准备好所需工具和材料，包括电缆桥架、金属线槽、螺丝、扳手、钢锯等。
3.测量定位：根据设计图纸测量施工区域，并在墙壁或天花板上标记出电缆桥架、线槽的安装位置。
二、电缆桥架安装工艺方法1.固定支架：根据标记的位置，在墙壁或天花板上打孔，并用螺丝将支架固定在墙壁或天花板上。
2.安装横担：将横担放入支架上，并用螺丝将其固定。
横担的长度应根据实际需要进行调整。
3.安装纵担：将纵担根据设计要求放置在横担上，并用螺丝将其固定。
纵担的间距应根据电缆的长度和数量进行合理的设置。
4.增加支撑：当电缆桥架跨度较长时，需要增加支撑。
在纵担的中间位置安装固定桩，并用螺丝将其固定。
三、金属线槽安装工艺方法1.根据设计要求，将线槽切割成合适的长度，并用钢锯将其切割成需要的形状。
2.将线槽放置在安装位置，并用螺丝将其固定在墙壁或地面上。
固定时要保持线槽的平整和水平。
3.拼接连接：根据需要，使用连接件连接线槽的各个部分。
连接件通常为U型连接件或瞬时连接件。
四、施工验收1.检查固定牢固性：检查电缆桥架、线槽的支撑架是否牢固，各个部件是否连接紧密。
2.检查水平度和平整度：使用水平仪检查电缆桥架、线槽的水平度和平整度，确保安装的线槽不会产生任何倾斜或变形。
3.清理整理：对施工区域进行清理，清除所有施工余料和垃圾。
4.安全检查：确保施工区域符合安全要求，保证电缆桥架、线槽的安装不会对人身安全和设备运行造成任何威胁。
以上是电气安装电缆桥架、金属线槽的安装施工方案及工艺方法的简要介绍，具体的安装过程还需根据实际情况进行调整和改进。
同时，在施工过程中要严格遵守施工规范和操作要求，确保施工质量和工程安全。
电缆桥架安装施工方案(2)
电缆桥架安装施工方案(2)
一、前言
电缆桥架是用来支撑电缆的金属结构，通常安装在建筑物的墙面或天花板上，起到保护和管理电缆的作用。
本文将详细介绍电缆桥架的安装施工方案，帮助施工人员清晰高效地完成任务。
二、安装准备
1.明确安装位置和要求。
2.准备好所需的电缆桥架、螺丝、螺栓等安装工具。
3.安装前检查材料和工具是否完好。
三、安装步骤
1. 确定安装高度和位置
在安装电缆桥架之前，需要先确定其安装的高度和位置，根据实际情况进行调整。
确保位置合适，不会影响到其他设备或建筑结构。
2. 固定支架
使用螺丝或螺栓将支架固定在墙面或天花板上，确保支架稳固可靠。
3. 安装电缆桥架
将电缆桥架放置在支架上，通过连接件将各个电缆桥架连接起来，确保连接牢固。
4. 整理电缆
将需要管理的电缆放置在电缆桥架上，注意整齐有序，避免出现混乱。
5. 调整位置
在安装完成后，需要适当调整电缆桥架的位置，确保电缆布置合理，方便维护和管理。
四、注意事项
1.安装过程中要注意安全措施，避免发生意外。
2.确保电缆桥架安装牢固，承载能力符合要求。
3.在安装过程中遇到问题及时处理，不得擅自修改。
五、总结
电缆桥架的安装施工是一个细致而重要的工作，需要严格按照安装方案进行操作，确保质量和安全。
希望本文的介绍能够帮助您顺利完成电缆桥架的安装工作。
电缆桥架施工工艺
电缆桥架施工工艺1、桥架安装基本规定和技术要求(1)电缆桥架系指电缆托盘、梯架、线槽及封闭槽盒的统称，电缆桥架订货应按设计和招标文件要求、现场实际情况进行核对,确认订货无误避免造成浪费。
对于特殊形状桥架，应与材料供应商现场实际测量的尺寸，由供应商依据尺寸制作，减少现场加工。
(2)电缆桥架敷设前，应审查桥架敷设位置有无受到其他设备、管线安装的影响。
特别是重点审查建筑结构比较狭窄、低矮的间道走廊以及管线密集的位置，如有影响施工前应与相关施工、监理、建设及设计单位协商，调整方案并作好记录，以保证安装符合要求。
(3)桥架的形式选择1）对需屏蔽干扰的电缆回路，或对油、腐蚀性液体、易燃粉尘等环境有防护要求的电缆敷设场所应选用无孔有盖型密封桥架；本工程采用钢制密闭电缆桥架及梯型桥架。
桥架宽度为100、200、300、400、500、600、800（mm）不等，2）设在公共通道底层梯架的底部宜加垫板，或在该段使用托盘；3）当低压动力电缆与控制电缆共用同一托盘或梯架时，宜设置隔板；在托盘、梯架分支、引上、引下处宜设适当的弯通；因受空间条件限制不便装设弯通或有特殊要求时，可选有连接铰接板、铰链连接板；在伸缩缝应设置伸缩连接板；连接两段不同宽度或高度的托盘、梯架可配置变宽连接板或变高连接板。
(4)电缆桥架的规格选择1）桥架的宽度和高度应按下列要求选择a.电缆在桥架内的填充率，电力电缆不应大于40%(电力电缆应考虑电缆载流量的修正系数)；控制电缆不应大于50%。
并应留有一定的备用空位，便于今后可以增加一定数量电缆；b.所选托盘、桥架规格的承载能力应满足规定。
其工作均布荷载不应大于所选托盘、梯架荷载等级的额定均布荷载；c.工作均布荷载下的相对挠度不宜大于1/200。
2）托盘、梯架的直通单件标准长度一般为2、3、4、6m。
3）常用的弯通弯曲半径应为70、100、150、200、300、600、900mm。
应按照电缆规定的允许弯曲半径选择，任何情况下不得使用正直角弯通。
电缆桥架安装施工方案(1)
电缆桥架安装施工方案(1)一、前言电缆桥架是用于支撑电力、通信、控制电缆等设备的重要设施，在现代建筑、工矿企业等各个领域都有广泛应用。
电缆桥架的安装施工是确保电缆系统正常运行和安全稳定的关键环节。
本文将详细介绍电缆桥架的安装施工方案。
二、施工前准备1.确认电缆桥架的种类和规格，根据设计图纸确定安装位置和数量。
2.准备相关工具和安全设备，如螺丝刀、扳手、安全帽、手套等。
3.同时要对相关人员进行安全培训，保证施工过程中不发生意外。
三、施工步骤1. 定位测量在安装电缆桥架之前，首先要进行位置的测量，确定安装的起始点和结束点，使用测量工具确保桥架的水平和垂直度。
2. 预先固定根据设计图纸，在桥架需要安装的位置预先固定支架，确保支架的牢固稳定，可以承受电缆的重量。
3. 安装电缆桥架将电缆桥架逐段安装在支架上，注意桥架的连接方式和间距，保证桥架安装的整齐、美观。
4. 连接电缆在桥架安装完成后，根据设计要求将电缆连接到桥架上，注意固定电缆的方式和位置，防止松动和磨损。
5. 终验收完成电缆桥架的安装后进行终验收，确认桥架的安装符合设计要求，电缆连接牢固，不存在安全隐患。
四、施工注意事项1.严格按照设计图纸安装电缆桥架，保证安装的准确性和稳定性。
2.在施工过程中要注意人员和设备的安全，做好防护工作，避免发生意外。
3.完成施工后要进行验收，确保工程质量达标。
五、总结电缆桥架的安装施工是保证电气设备正常运行的重要环节。
本文介绍了电缆桥架安装的基本步骤和注意事项，希望能为相关施工人员提供参考，确保电缆系统的安全运行。
以上就是电缆桥架安装施工方案的相关内容。
电缆桥架安装及电缆敷设施工工艺流程
电缆桥架安装及电缆敷设施工工艺流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!电缆桥架安装及电缆敷设施工工艺流程一、施工准备阶段。
电缆桥架安装施工工艺
电缆桥架安装施工工艺1、电缆桥架安装施工工艺1.1、电缆桥架安装工艺流程:定位放线→预埋铁件或膨胀螺栓→支、吊、托架安装→桥架安装→保护接地安装。
1.2、根据施工图确定始端到终端位置，沿图纸标定走向，找好水平、垂直、弯通，用粉线袋或画线沿桥架走向在墙壁、顶棚、地面、梁、板、柱等处弹线或画线，并均匀档距画出支、吊、托架位置。
1.3、预埋铁件或膨胀螺栓(1)、预埋铁件的自制加工不应小于120mm×80mm×6mm，其锚固圆钢的直径不小于10mm。
(2)、紧密配合土建结构的施工，将预埋铁件平面紧贴模板，将锚固圆钢用绑扎或焊接的方法固定在结构内的钢筋上；待混凝土模板拆除后，预埋铁件平面外露，将支架、吊架或托架焊接在上面进行固定。
(3)、根据支架承受的荷重，选择相应的膨胀螺栓及钻头；埋好螺栓后，可用螺母配上相应的垫圈将支架或吊架直接固定在金属膨胀螺栓上。
2、桥架安装1、直线段钢制电缆桥架长度超过30m，铝合金或玻璃钢制电缆桥架长度超过15m应设有伸缩节，跨越伸缩缝处设置补偿装置，可用带伸缩节的桥架。
2、桥架与支架间螺栓、桥架连接板螺栓紧固无遗漏，螺母位于桥架外侧，当铝合金桥架与钢支架固定时，有相互间绝缘防电化措施腐蚀措施，一般可垫石棉垫。
3、敷设在竖井内和穿越不同防火区的桥架，应按设计要求位置，有防火隔离措施，电缆桥架在电气竖井内敷设可采用角钢固定，见图3.1.8。
4、电缆桥架在穿过防火墙及防火楼板时，应采取防火隔离措施，防止火灾沿线路延燃；防火隔离墙、板，应配合土建施工预留洞口，在洞口处预埋好护边角钢，施工时根据电缆敷设的层数和根数用L50×50×5角钢作固定框，同时将固定柜焊在护边角钢上；也可以先作好框在土建施工中砌体或浇灌混凝土时安装在墙、板中。
3 桥架的接地当设计允许利用桥架系统构成接地干线回路时，应符合下列要求:1. 金属电缆桥架及其支架引入或引出的金属电缆导管必须接地（PE）或接零（PEN）可靠，且必须符合下列规范:(1)、金属电缆桥架及其支架全长，与接地（PE）或接零（PEN）干线相连接不小于2处，使整个桥架为一个电气通路。
电缆、桥架敷设连接施工工艺
电缆、桥架敷设连接施工工艺电缆、桥架敷设连接系统安装要求1、材料要求●电缆桥架的型式，规格应与设计相符，并有产品合格证书和质量证明书。
●施工前应对电缆桥架进行外观检查并符合下列要求。
●电缆桥架部件及随带附件齐全。
●桥架及部件，附件无扭曲变形，毛刺，刃边。
●防护层无剥落现象，防护层类别与设计要求相符。
●电缆桥架应采用专业厂家生产的定型产品，保证质量。
2、主要机具电锤、钢锯、卷尺、扳手、万用表、兆欧表等电工常用工具，高凳焊机等。
电缆、桥架敷设连接系统详细施工工艺1、工艺流程●电缆桥架运输与保护●电缆桥架在装运及现场堆置时应理顺，防止变形。
●支架安装●支架焊接时，焊缝应饱满。
●支架与预埋件螺栓固定时，要连接紧固：●支架要刷涂防锈漆2、桥架安装：●桥架应可靠地紧固在支架上，不得有明显的扭曲或向一边倾斜。
●桥架间连接板的尺寸应与桥架配套，不要高于桥架。
●严禁将桥架直接点焊在金属结构上。
●当需在水平桥架上引下保护管至设备时，须采用管座，管端伸入桥架的长度一致，管口应加保护套。
●桥架盖板安装要求●盖板两端应光滑，无毛刺或卷口现象。
●盖板应卡接严密，不得虚盖或扭曲，变形现象，卡锁可靠。
●全封闭式桥架的终端应配用相应断面尺寸的封堵，封堵要美观可靠，边缘处可打密封胶处理，但密封胶要打均匀。
●电缆桥架要接地线，除符合接地装置有关规定外，还应达到下列要求：●接地线在桥架上的固定孔，可就地在现场用电钻钻孔，孔距应均匀一致。
●接地线的固定螺栓建议采用圆头螺栓，且圆头在桥架内侧，帽在外侧。
●桥架接地线的两端须与接地干线连接。
●喷塑、喷漆、烤漆及刷漆的电缆桥架接地连接前，清除桥架边框上的油污。
●金属电缆桥架及其支架和引入或引出的金属电缆导管必须接地（PE）可靠，●当设计无要求，电缆桥架水平安装的支架间距为1.5-3m，垂直安装的支架间距不大于2m。
●桥架与支架间螺栓、桥架连接板螺栓固定紧固无遗漏，螺母位于桥架外侧；●电缆桥架敷设在易燃、易爆气体管道和热力管道的下方，当设计无要求时，与管道的最小净距，符合下表的规定：与管道的最小净距( m )●电缆桥架转弯处的弯曲半径，不小于桥架内电缆最小允许弯曲半径。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电缆桥架的安装施工工艺
1 材料要求：
（1）金属镀锌线槽，其规格、型号应满足设计规范要求。
线槽内外应光滑平整，无棱刺，不应有扭曲、翘边等变形现象。
有产品质量认证和检测报告。
（2）镀锌制品采用配套的镀锌配件，镀锌层表面应光滑均匀、致密、不起皮、无气泡、无局部未镀和局部锈蚀现象和划伤等缺陷。
2 根据施工图纸敷设，每段线槽必须从始端到终端（先干线后支线）弹线定位，找好水平垂直线，保证整齐平直美观。
支架和吊架应横平竖直，无扭曲变形。
下料长短偏差在5mm范围内切口处平齐无毛刺。
切割和打孔不能用电焊和气焊，一定要用锯和电钻。
3 采用—40mm×40mm角钢作吊架，吊杆直径为8mm，固定点控制在2m以内。
线槽吊架采用双螺母固定，圆钢丝扣出螺母2—4扣，保证桥架固定牢固且美观。
4 线槽在穿过关键部位（如配电室、强电竖井）墙体和楼板洞时，必须作防火处理。
5 保护地线敷设在线槽内一侧，接地处螺丝直径不小于6，并且要加平垫和弹簧垫，用螺母压接牢固。
采用的螺栓、螺母、螺丝、平垫、弹垫等均应作镀锌处理。
支、吊架的结构应满足刚度、强度及稳定性的要求。
焊缝的机械性能不得低于本体材料的机械性能，焊缝表面均匀，不得有漏焊、裂纹、夹渣、烧穿等缺陷。
6 施工条件：配合土建的结构施工，预留孔洞、预埋铁和预埋吊架、吊杆等全部完成。
顶棚和墙面的喷浆、油漆全部完成后。
电气井内土建湿作业全部完成。
7 支架与吊架的安装要求：
（1）尽量使用厂家配套的支吊架，在需要自制的场所，支吊架要统一预制，规格尺寸控制统一，焊接牢固，切口无卷边、毛刺、刷防锈漆。
（2）电缆支架应安装牢固，横平竖直，各电缆支架的同层横档应在同一水平面上，其高低偏差不应大于±5mm；在有坡度的电缆沟内或建筑物上安装的电缆支架，应有与电缆沟或建筑物相同的坡度；电缆桥架支架间距：水平距离为2m,垂直方向为1.5m。
（3）用螺栓固定，应根据承载选择相应的螺栓及钻头，所选钻头应大于套管长度；适用于C5以上混凝土构件及实心砖墙上，不准在空心砖墙固定；打孔的深度应以将套管全部埋入后，表面平齐为宜；不得损伤螺栓的，不得使用木楔子固定。
桥架、线槽敷设完毕后应作好标识，并对于不同系统的桥架、线槽用不同颜色的油漆进行区分。
8 空间布置
（1）依据配电箱、柜、电气器具，空间管道等确定敷设的位置走向，弹线定位，并确定支吊架的固定位置；在竖井、机房内要考虑垂直干线与分支干线的连接方式。
应保证桥架安装横平竖直，在有坡度的建筑物上应保证与建筑物表面相同的坡度。
（2）桥架水平敷设时距地高度不宜低于2.5米，垂直敷设时不低于1.8米，
低于上述高度时应加金属盖板保护，但敷设在电气专用房间（配电室、电气竖井、设备层等）内除外。
（3）电缆托盘、桥架多层敷设时其层间距离为：控制电缆间不应小于0.2米，电气电缆间不应小于0.3米，弱电电缆与电气电缆间不小于0.5米，如有屏蔽盖板可减少到0.3米，桥架上部距离顶棚或其他障碍物不应小于0.3米。
（4）敷设电缆的桥架在任何情况下必须保证：其弯曲半径为敷设的最大电缆外径的10倍。
（5）桥架、线槽连接板的螺栓应紧固，螺母应位于桥架、线槽的外侧；其不带电的金属外壳均牢固连接为一整体，并可靠接地以保证其全长为良好的电气通路。
（6）桥架支撑点不应在桥架接头处，距接头处0.5 m为宜，在桥架拐弯和分支处，距分支点0.5m应加支持点。
（7）桥架在穿过防火墙及防火楼板时，采取防火隔离措施，防止火灾沿线路延燃。
9 桥架敷设
（1）桥架水平敷设时应按荷载曲线选取最佳跨距及进行支撑，跨距为 1.5-3米，垂直敷设时，固定点间距不大于2米，支架与支架应安装牢固，朝向应一致，间距均匀，相同场所的支吊架位置应一致。
（2）进出接线盒、箱、柜、拐角、转弯和变形缝及丁子接头的三端500mm内设固定支持点。
（3）在水平敷设时，支吊架应与桥架底面贴平没有缝隙，无悬空现象，以保证各支吊架均匀受力，至少每隔一个支架与桥架本体固定一次。
10 质量要求
（1）桥架的接口应平整，接缝处应紧密平直，槽板盖上后应平整，无翘角。
（2）桥架进箱、盒、柜时，进线和出线口等处应采取抱角连接，并用螺丝紧固，线槽连接应采用连接板，用垫圈、弹簧垫、螺母紧固，螺母必须在线槽外侧。
（3）桥架在交叉、转弯、丁字连接时，应尽量使用厂家配套生产单通、二通、三通、四通或平面二通、平面三通等进行变通连接。
（4）如空间尺寸不允许，要自制弯通时要注意：
①要使用和桥架本体相同规格的材料，在拐角处要保留斜坡，以保护线缆。
②拼接的弯通、拐弯应保证连接平顺，空间布置合理。
（5）在采取焊接法连接时，要保证焊接面积，不能只是数点焊接，应保证整个焊口严密，焊完后，刷防锈漆和与桥架本体颜色一致的面漆，螺丝连接法只适于镀锌桥架，每段连接板间至少有两处螺丝做可靠连接。
（6）从桥架上分支的线管不得用电气焊开孔，管子要套丝用锁母于桥架固定，在距开孔处300毫米内管子应加一道支架固定。
（7）桥架的连接处不得设置于楼板、墙壁内，不得设置于支吊架支撑处，必须离支吊架100毫米以上，桥架经过建筑物的变形缝（伸缩缝、沉降缝）时，线
槽本身应断开，断开距离以100毫米为宜，槽内用连接板搭接，不需固定，保护地线和槽内导线应留有补偿余量，桥架直线段每段50毫米应留伸缩缝20-30毫米。
11 桥架的接地
（1）当利用桥架本体系统构成回路时，沿桥架全长另敷设接地干线时，每段（包括非直线段）托盘、梯架应至少有一点与接地干线可靠连接。
（2）桥架应与配电箱、柜，分支管线、用电气具、设备作好接地，以保证用电系统接地在此环节中的可靠性、连续性。
（3）桥架过墙壁、楼板处、不应将空洞抹死，而应做如下处理：土建收口方正，在桥架四周留一定空间，往空间内填充防火枕或防火堵料。
