建筑识图与构造第5章 剖面图和断面图
第5章 剖面图和断面图
在工程图中，物体可见的轮廓线一般用实 线绘制，不可见的轮廓用虚线绘制。 如杯形基础（见图5-1），以及其他内部构 造复杂的物体，投影图中就会出现很多虚线， 这样就会形成图形中的实线虚线交错重叠、层 次不清，不便于绘图、识图和标注尺寸。 所以对于内部有孔、槽等构造的物体，一 般采用剖面图表达。
5.1.2
剖面图的画法及标注
1．剖面图的画法
（1）确定剖切平面位置。 （2）画剖面图。
图ቤተ መጻሕፍቲ ባይዱ-3 双杯形基础的剖面图
2．剖面图的标注
图5-4 剖面剖切符号
5.1.3
剖面图的分类
剖面图的剖切平面的位置、数量、 方向、范围应根据物体的内部结构和外 形来选择，根据具体情况，剖面图宜选 用下列几种。
1．全剖面图 2．半剖面图 3．阶梯剖面图
分层剖面图是局部剖切的一种形式，用 以表达物体内部的构造，如图5-9所示。
图5-9 分层剖面图
5.2 断面图
5.2.1
断面图的形成
图5-10 断面图
5.2.2
断面图与剖面图的区别
1．绘制内容不同 2．标注方式不同
（a）剖面图的画法
（b）断面图的画法
图5-11 剖面图与断面图的区别
5.2.3 断面图的分类和画法
（a）投影图
（b）直观图
图5-5 杯形基础的半剖面图
图5-6 阶梯剖面图
4．展开剖面图
（a）投影图
（b）直观图
图5-7 楼梯的展开剖面图
5．局部剖面图和分层剖面图
用一个剖切平面将物体的局部剖开 后所得到的剖面图称为局部剖面图。 局部剖面图适用于外形结构复杂且 不对称的物体，如图5-8所示。
图5-8 杯形基础局部剖面图
在工程图中，物体可见的轮廓线一般用实 线绘制，不可见的轮廓用虚线绘制。 如杯形基础（见图5-1），以及其他内部构 造复杂的物体，投影图中就会出现很多虚线， 这样就会形成图形中的实线虚线交错重叠、层 次不清，不便于绘图、识图和标注尺寸。 所以对于内部有孔、槽等构造的物体，一 般采用剖面图表达。
5.1.2
剖面图的画法及标注
1．剖面图的画法
（1）确定剖切平面位置。 （2）画剖面图。
图ቤተ መጻሕፍቲ ባይዱ-3 双杯形基础的剖面图
2．剖面图的标注
图5-4 剖面剖切符号
5.1.3
剖面图的分类
剖面图的剖切平面的位置、数量、 方向、范围应根据物体的内部结构和外 形来选择，根据具体情况，剖面图宜选 用下列几种。
1．全剖面图 2．半剖面图 3．阶梯剖面图
分层剖面图是局部剖切的一种形式，用 以表达物体内部的构造，如图5-9所示。
图5-9 分层剖面图
5.2 断面图
5.2.1
断面图的形成
图5-10 断面图
5.2.2
断面图与剖面图的区别
1．绘制内容不同 2．标注方式不同
（a）剖面图的画法
（b）断面图的画法
图5-11 剖面图与断面图的区别
5.2.3 断面图的分类和画法
（a）投影图
（b）直观图
图5-5 杯形基础的半剖面图
图5-6 阶梯剖面图
4．展开剖面图
（a）投影图
（b）直观图
图5-7 楼梯的展开剖面图
5．局部剖面图和分层剖面图
用一个剖切平面将物体的局部剖开 后所得到的剖面图称为局部剖面图。 局部剖面图适用于外形结构复杂且 不对称的物体，如图5-8所示。
图5-8 杯形基础局部剖面图
制图-剖视图.PPT课件
制图-剖视图.
一. 剖视图的基本概念
假想用剖切面剖开机件，将处在观察者和剖切面之间的部分移去，而将其余部分向投影面投射所得的图形，称为“剖视图”，简称“剖视”。
在机件上凡与剖切面接触到的实体部分 称为“剖面区域”
保留部分
投射方向
剖切面
移去部分
剖面区域
剖面符号
在剖面区域应画出相应的剖面符号。以区分机件的实体部分 和空心部分。不同的材料用不同的剖面符号： （按GB4457.5-84规定）
它是一种比较灵活的表达手段，运用得当，可使图形表达重点突出，简洁明了，但不宜用得过多，以免图形过于零碎，不利于读图。
1. 主要用于机件的内、外形状都比较复杂，且图形又不对称时，同时表达其内、外形状。
局部剖视图的适用范围
2. 当轴、手柄等实心件上有孔、键槽时，应采用局部剖视图。
1. 为使剖视图反映真形，剖切平面一般应平行于某一对应的投影面，并通过机件的对称面或孔的轴线。
剖切平面平行正立投影面
剖切平面平行正立投影面，并通过机件孔的轴线。
A
A
A-A
2. 由于剖切是假想的，因此，当机件的某一视图画成剖视图后，其它视图仍按完整的形状画出。
画剖视图时应注意事项：
画剖视图时应注意事项：
允许顺时针旋转，将图形放正
允许逆时针旋转，将图形放正
全剖视图（局部）
局部剖视图
A-A
A
A
A
A
A
A
用几个平行的剖切平面剖开机件，以前称为阶梯剖。
主要用于表达孔、槽等内部结构不在同一剖切平面内，又层次较多的机件。
二. 用几个平行的剖切平面剖切
实体部分，不能断开
内孔处必须断开
错误
一. 剖视图的基本概念
假想用剖切面剖开机件，将处在观察者和剖切面之间的部分移去，而将其余部分向投影面投射所得的图形，称为“剖视图”，简称“剖视”。
在机件上凡与剖切面接触到的实体部分 称为“剖面区域”
保留部分
投射方向
剖切面
移去部分
剖面区域
剖面符号
在剖面区域应画出相应的剖面符号。以区分机件的实体部分 和空心部分。不同的材料用不同的剖面符号： （按GB4457.5-84规定）
它是一种比较灵活的表达手段，运用得当，可使图形表达重点突出，简洁明了，但不宜用得过多，以免图形过于零碎，不利于读图。
1. 主要用于机件的内、外形状都比较复杂，且图形又不对称时，同时表达其内、外形状。
局部剖视图的适用范围
2. 当轴、手柄等实心件上有孔、键槽时，应采用局部剖视图。
1. 为使剖视图反映真形，剖切平面一般应平行于某一对应的投影面，并通过机件的对称面或孔的轴线。
剖切平面平行正立投影面
剖切平面平行正立投影面，并通过机件孔的轴线。
A
A
A-A
2. 由于剖切是假想的，因此，当机件的某一视图画成剖视图后，其它视图仍按完整的形状画出。
画剖视图时应注意事项：
画剖视图时应注意事项：
允许顺时针旋转，将图形放正
允许逆时针旋转，将图形放正
全剖视图（局部）
局部剖视图
A-A
A
A
A
A
A
A
用几个平行的剖切平面剖开机件，以前称为阶梯剖。
主要用于表达孔、槽等内部结构不在同一剖切平面内，又层次较多的机件。
二. 用几个平行的剖切平面剖切
实体部分，不能断开
内孔处必须断开
错误

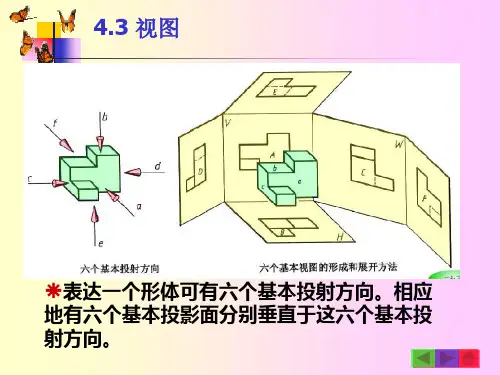

8断面图剖面图
化相贯线投影的画法，即用圆 弧代替非圆的相贯曲线。
4.3.6 视图的简化画法
❖四、间隔相等的链式尺寸简化标注画法
间隔相等的链式尺寸可采用图所示的简化标注
4.4 剖面图
目的
方 法 结果
剖面图
1、为了清晰地表达物 体的内部结构；
2、假想用剖切面将物 体剖开，将处于观察者 与剖切面之间的部分移 去，而将其余部分向投 影面投射得到剖面图；
或简称正面斜二测，其轴测轴O1X1画成水 平 45，°，1水,q平1=成1/2。
这是用正面斜二等轴测投影画出的例图。
2）水平斜等轴测投影
水平斜等轴测投影或称水平斜等轴测图， 其轴测轴通常画成下图的形式，三个轴向伸 缩系数均为1。
这是用水平斜等轴测投影画出的例图。
P
剖面图除应画出剖切面切到 部分的图形外，还应画出沿投射 方向看到的部分。
剖面图的画法
4.4.2 剖面图的画法
线型 被剖切面切到部分的轮廓线用粗实线绘制，剖切面后的可见部分用中 实线绘制。
剖切位置 应平行于某一投影面，一般选择在对称面处，并通过孔、槽中心
线。 剖切位置线 长6-10mm的粗短线； 投射方向线 长4-6mm的粗短线。
剖
面
图
、 剖切
断
位置
面
图1 的
区
别
1-1剖面图
2
2
2-2断面图
区别：（1）投影形体不同。 （2）剖切符号标注不同。
剖切位置线+投射方向+编号； 剖1 切位置线+编号。
（3）剖切平面个数不同。
编号兼 投影方向
断面图与剖面图的区别
断面图与剖面图一样，也是用来表达形体的内部结构形状， 两者的区别在于:
4.3.6 视图的简化画法
❖四、间隔相等的链式尺寸简化标注画法
间隔相等的链式尺寸可采用图所示的简化标注
4.4 剖面图
目的
方 法 结果
剖面图
1、为了清晰地表达物 体的内部结构；
2、假想用剖切面将物 体剖开，将处于观察者 与剖切面之间的部分移 去，而将其余部分向投 影面投射得到剖面图；
或简称正面斜二测，其轴测轴O1X1画成水 平 45，°，1水,q平1=成1/2。
这是用正面斜二等轴测投影画出的例图。
2）水平斜等轴测投影
水平斜等轴测投影或称水平斜等轴测图， 其轴测轴通常画成下图的形式，三个轴向伸 缩系数均为1。
这是用水平斜等轴测投影画出的例图。
P
剖面图除应画出剖切面切到 部分的图形外，还应画出沿投射 方向看到的部分。
剖面图的画法
4.4.2 剖面图的画法
线型 被剖切面切到部分的轮廓线用粗实线绘制，剖切面后的可见部分用中 实线绘制。
剖切位置 应平行于某一投影面，一般选择在对称面处，并通过孔、槽中心
线。 剖切位置线 长6-10mm的粗短线； 投射方向线 长4-6mm的粗短线。
剖
面
图
、 剖切
断
位置
面
图1 的
区
别
1-1剖面图
2
2
2-2断面图
区别：（1）投影形体不同。 （2）剖切符号标注不同。
剖切位置线+投射方向+编号； 剖1 切位置线+编号。
（3）剖切平面个数不同。
编号兼 投影方向
断面图与剖面图的区别
断面图与剖面图一样，也是用来表达形体的内部结构形状， 两者的区别在于:
剖视图
剖视图当机件的内部结构比较复杂时，视图上会出现较多虚线，这样既不便于看图,也不便于标注尺寸。
为了解决这个问题，常采用剖视图来表示机件的内部结构。
一、剖视图的形成假想用剖切平面剖开机件，将处在观察者和剖切平面之间的部分移去，将其余部分向投影面投影，所得到的投影图称为剖视图（简称剖视）如图5-7。
采用剖视后，机件上原来一些看不见的内部形状和结构变为可见，并用粗实线表示，这样便于看图和标注尺寸。
图5-7剖视图二、剖视图画法要点剖视图是假想将机件剖切后画出的图形，因此要画好剖视图应做到：1．剖切位置应适当（1）剖切面应尽量通过较多的内部结构（孔、槽）的轴线或对称中收线，（2）剖切平面一般应平行于相应的投影面。
2．内部轮廓要画齐假想剖开机件后，处在剖切平面之后的所有可见轮廓都应画齐，不得遗漏。
3．剖视图是假想剖切画出的所以与其相关的视图仍应保持完整，由剖视图已表达清楚的结构，视图中虚线即可省略。
4．剖面符号要画好用粗实线画出机件被剖切后截面的轮廓线及机件上处于截断面后面的可见轮廓线，并且在截断面上画出相应材料的剖面符号。
《机械制图》GB/T14689-93规定了各种材料剖面符号的画法见表5-1。
其中金属材料的符号用与水平成45o C的间隔均匀、互相平行的细实线表示，这种线称为剖面线。
注意：同一机件的剖机线倾斜方向和间隔应该一致。
三、剖视图的标注一般应在剖视图的上方用字母标注出剖视图的名称“×—×”（×——是大字拉丁字母的代号），在相应视图上用剖切符号表示剖切位置，用箭头表示投影方向，并注上同样的字母，如图5-7。
四、几种常用的剖视图剖视图分类：按剖切范围的大小，剖视可分为全剖视，半剖视，局部剖视。
1．全剖视图全剖视图：用剖切平面（可以是单一平面或是相交两平面，或是一组相平行的平面，或是柱面）来完全剖开机件，所得的剖视图，称为全剖视图。
如图5-8所示。
图5-8全剖视图（1）适用范围：机件外形较简单，内形较复杂，且该视图又不对称时，常采用全剖视画法。
