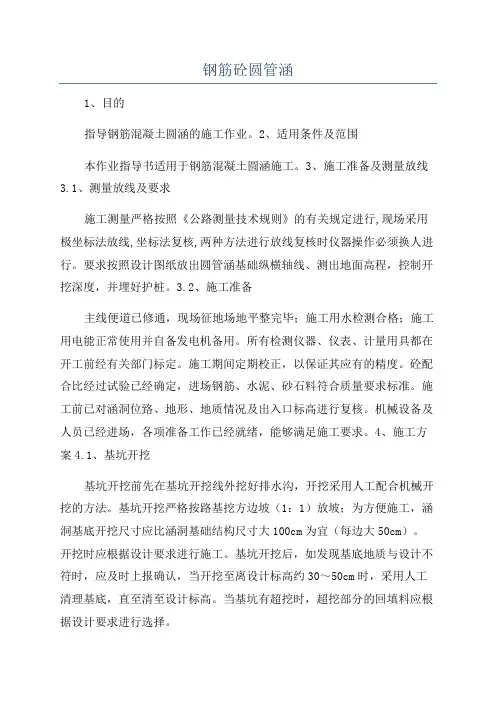

钢筋砼圆管涵
钢筋砼圆管涵1、目的指导钢筋混凝土圆涵的施工作业。
2、适用条件及范围本作业指导书适用于钢筋混凝土圆涵施工。
3、施工准备及测量放线3.1、测量放线及要求施工测量严格按照《公路测量技术规则》的有关规定进行,现场采用极坐标法放线,坐标法复核,两种方法进行放线复核时仪器操作必须换人进行。
要求按照设计图纸放出圆管涵基础纵横轴线、测出地面高程，控制开挖深度，并埋好护桩。
3.2、施工准备主线便道已修通，现场征地场地平整完毕；施工用水检测合格；施工用电能正常使用并自备发电机备用。
所有检测仪器、仪表、计量用具都在开工前经有关部门标定。
施工期间定期校正，以保证其应有的精度。
砼配合比经过试验已经确定，进场钢筋、水泥、砂石料符合质量要求标准。
施工前已对涵洞位臵、地形、地质情况及出入口标高进行复核。
机械设备及人员已经进场，各项准备工作已经就绪，能够满足施工要求。
4、施工方案4.1、基坑开挖基坑开挖前先在基坑开挖线外挖好排水沟，开挖采用人工配合机械开挖的方法。
基坑开挖严格按路基挖方边坡（1：1）放坡；为方便施工，涵洞基底开挖尺寸应比涵洞基础结构尺寸大100cm为宜（每边大50cm）。
开挖时应根据设计要求进行施工。
基坑开挖后，如发现基底地质与设计不符时，应及时上报确认，当开挖至离设计标高约30～50cm时，采用人工清理基底，直至清至设计标高。
当基坑有超挖时，超挖部分的回填料应根据设计要求进行选择。
雨季进行基坑开挖，应做好防排水工作，防止基坑长时间泡水，以至基底变软而影响承载力，当基坑有少量水时，可采用集水坑进行集水，潜水泵抽水，确保基底干燥。
基坑开挖至设计标高并经人工清底整平后，经监理工程师检查验收合格后，方能进行基础的施工。
4.2、基底换填DK77+404涵身基底位于褐色粉质黏土（可塑、软）上，基底开挖时必须开挖至褐色粉质黏土（可塑、硬）上、然后采用级配碎石换填（换填高度0.6~0.8m）至基底设计标高并夯实，要求换填后地基承载力大于等于150KPa，4.3、基础施工A、基础放样基底换填完毕，经监理工程师见证检测合格后，应重新放设涵洞的纵、横轴线，同时用全站仪、钢尺对基础平面尺寸进行准确的细部放样，并用水准仪按涵洞分节抄平，逐节钉设水平桩，控制基底和基顶标高。
钢筋混凝土圆管涵施工方案.doc
钢筋混凝土圆管涵施工方案.doc方案一：钢筋混凝土圆管涵施工方案一：项目概述1.1 项目背景在某市城区新建一条城市主干道，其中一段经过低洼地段需设置钢筋混凝土圆管涵，以保证道路的正常通行。
1.2 施工目标确保钢筋混凝土圆管涵的质量和安全性，使其能够承受预期的荷载，保证道路通行的顺畅和安全。
二：施工准备2.1 设备与材料准备2.1.1 施工设备：挖掘机、起重机、混凝土搅拌站等。
2.1.2 施工材料：水泥、砂、石子、钢筋等。
2.2 人员组织安排2.2.1 工程师：负责施工方案的制定和施工现场的指导和检查。
2.2.2 施工人员：包括挖掘机操作员、起重机操作员、混凝土搅拌站操作员等。
三：施工过程3.1 地基处理3.1.1 清理现场，将地面垃圾和杂物清理干净，确保施工区域整洁。
3.1.2 使用挖掘机挖掘地基，将预留的钢筋混凝土圆管涵大小的坑洞挖掘出来。
3.2 钢筋制作与安装3.2.1 制作钢筋骨架，根据设计图纸和相关规范要求，将钢筋按照合适的长度、直径和间距进行剪切和组装。
3.2.2 将制作好的钢筋骨架安装到挖掘好的坑洞中，注意调整和固定骨架的位置和姿态。
3.3 浇筑混凝土3.3.1 准备好混凝土材料，按照设计比例将水泥、砂、石子等进行混合搅拌。
3.3.2 使用起重机或其他设备将混凝土倒入钢筋骨架中，同时用震动棒对混凝土进行震动和压实。
3.4 后续处理3.4.1 等待混凝土充分凝固后，进行拆模和清理工作。
3.4.2 对完成的钢筋混凝土圆管涵进行养护和防水处理。
四：质量控制4.1 材料质量控制4.1.1 确保所使用的材料符合国家相关标准和规范要求。
4.1.2 进行材料的检测和验收，保证材料质量可靠。
4.2 施工工艺控制4.2.1 严格按照施工方案和设计要求进行施工，确保施工质量和效率。
4.2.2 进行施工现场的巡查和监督，及时发现和解决问题。
五：安全措施5.1 安全警示标识5.1.1 在施工现场设置必要的安全警示标识，明确施工区域和作业风险。
2钢筋混凝土圆管涵专项施工方案
2钢筋混凝土圆管涵专项施工方案钢筋混凝土圆管涵是一种常见的交通水利工程结构，可以用于桥梁下的涵洞、道路下的排水管等。
它由钢筋混凝土制成，具有承重、耐久性和抗冲击能力强的特点。
下面是一个钢筋混凝土圆管涵的专项施工方案，具体内容如下：一、工程概述本工程是为了解决地区桥梁下的水流问题，设计了一座钢筋混凝土圆管涵。
涵洞总长度为XX米，直径为XX米，涵洞共计XX孔，每孔长度为XX米。
二、施工前准备1.配置施工所需设备和材料，如挖掘机、运输车辆、特种工具等；2.组织人员进行安全培训和施工方案讲解；3.搭建施工现场临时设施；4.制定安全生产计划和应急预案。
三、施工工序1.原址准备工作1）清除施工区域内的障碍物和杂草；2）确定涵洞进口和出口位置；3）标志施工区域的安全警示牌和施工标志。
2.开挖土方工程1）采用挖掘机进行土方开挖，按照设计要求逐孔进行挖掘；2）开挖出每个涵洞的进口和出口区域，保留足够的工作空间。
3.安装钢筋骨架1）按照设计图纸要求进行钢筋加工和焊接；2）将加工好的钢筋骨架逐孔进行装配。
4.浇筑混凝土1）搭设混凝土搅拌站，并将混凝土运输到涵洞施工现场；2）按照设计要求进行混凝土浇筑，控制浇筑过程中的流动性和坍落度；3）利用振动棒进行混凝土密实。
5.养护工程1）施工完毕后，对混凝土进行养护，以保证强度和耐久性；2）采取覆盖物和喷淋等方法进行养护；3）根据混凝土强度发展情况，逐渐放宽养护措施。
四、质量控制1.混凝土配合比的控制：根据设计要求确定混凝土配合比，确保混凝土的强度和耐久性。
2.钢筋骨架的安装：按照设计图纸要求进行钢筋的加工和安装，保证钢筋的位置准确。
3.混凝土浇筑的控制：控制混凝土的流动性和坍落度，确保混凝土充实。
4.养护质量的控制：按照养护方案进行养护，保证混凝土强度和耐久性的发展。
五、安全措施1.施工现场设置安全警示标志，标明施工区域；2.设置安全防护网和围栏，确保施工现场安全；3.对施工人员进行安全培训，强调施工安全注意事项；4.加强现场管理，确保施工作业的安全性和规范性。
圆管涵施工作业指导书
圆管涵施工作业指导书预览说明:预览图片所展示的格式为文档的源格式展示,下载源文件没有水印,内容可编辑和复制长沙市望城区航电大道（G240高丁公路）工程圆管涵施工作业指导书编制单位：湖南省第六工程有限公司航电大道（G240高丁公路）项目部编制日期：2015年1月一、编制依据1. 长沙市望城区航电大道（高丁公路）工程施工招、投标文件和合同文件；2. 长沙市望城区航电大道（高丁公路）工程施工图以及设计图纸中指定使用的标准图及有关施工规程；3. 施工标准及规范:（1）《公路桥涵施工技术规范》（JTG F50-2011）（2）《公路工程质量检验评定标准》（JTG F80/1-2004）4. 现场实际踏勘所了解的情况。
二、工程概况航电大道（高丁公路）位于长沙市望城区，起点位于雷锋大道（S101）（桩号为K0+000），与黄桥大道对接，之后利用长沙湘江航电枢纽坝顶公路桥跨越湘江，在石渚湖村与书堂大道平交，在新茅屋下穿长沙电厂专用铁路，经中山村、丁家村，在桥驿镇区以北与长沙至湘阴公路交叉，终点位于长湘公路（芙蓉北路）（桩号为K11+686.369），全长11.686公里。
本项目涵洞（通道）主要为箱涵、盖板型结构和圆管涵，除局部分布流～软塑淤泥、软～可塑状粉质黏土外，其余岩土层承载力一般能满足要求，发育软土的地段，承载力无法满足设计要求的涵洞，应对构筑物地基进行加固处理。
本项目K5+403为圆管涵接长。
三、圆管涵接长施工方法1、施工工艺框图2、圆管涵施工方法根据加密复测的已知导线点、水准点放出涵洞的平面位置和开挖深度，并做好该涵施工准备基座浇筑管节安装沉除缝处理基坑开挖弃土测量放线管节包封施作防水洞口施工台背回填洞平面位置控制桩的保护。
根据平面位置控制桩和测量的开挖深度，按基坑坡比计算基坑的上口平面尺寸，然后按照计算的上口平面尺寸根据涵洞平面位置控制桩用石灰洒出开挖轮廓线。
基坑开挖前，首先对圆管涵基础所在位置进行清淤，地基处理范围至少宽出基础之外0.5m。
涵洞作业指导书
目录圆管涵作业指导书 (3)盖板涵及肋板涵作业指导书 (7)框架涵作业指导书 (15)新建港尾铁路隧道工程编号：H-01圆管涵施工作业指导书圆管涵作业指导书第一章 概 述圆管涵是路基排水中最常用的涵洞结构类型，它不仅力学性能好，而且构造简单、施工方便、工期短、造价低。
圆管涵中最常见的是钢筋混凝土圆管涵。
圆管涵一般采用单孔，其孔径为0.5至1.5米，有时也可根据实际需要采用多孔。
第二章 圆管涵施工工艺流程圆管涵施工工艺流程详见图1²图1 圆管涵施工工艺流程框图第三章 主要工序1、组成圆管涵由洞身及洞口两部分组成。
洞身是过水孔道的主体，主要由管身、基础、接缝组成。
洞口是洞身、路基和水流三者的连接部位，主要有八字墙和一字墙两种洞口型式。
圆管涵的管身通常由钢筋混凝土构成，管径一般有0.5米、0.75米、1米、1.25米和1.5米等五种，管径的大小根据排水要求选择，多采用预制安装，预制测量放样地基处理管座基础浇筑管节安装剩余的管座基础浇筑接缝处理 洞口砌筑 涵背回填长度通常为2米。
当采用0.5米或0.75米管径时用单层钢筋，而孔径在1米及1米以上时采用双层钢筋。
0.5米管径时其管壁厚度不小于6厘米，0.75米管径时管壁厚度不小于8厘米，1米管径时管壁厚度不小于10厘米，1.25米及1.5米管径时管壁厚度不小于12厘米。
2、测量放样圆管涵在施工之前，首先要通过测量放样来确定涵洞平面轴线位置、涵长以及施工宽度，并用石灰放出边线。
3、地基处理在管座基础施工之前，必须对基础地基进行处理。
进行基底的清理与整平，夯实至符合设计要求。
4、基础浇筑管座基础一般可考虑采用混凝土或浆砌片石基础。
混凝土基础分两次浇筑：管下基础厚度在20厘米左右，管节安装后再浇筑管底以上部分的管座基础，基础混凝土标号不应小于10号。
在管座基础浇筑之前，也可先填10厘米左右的砂砾垫层，用以增加基础的均匀性。
为适应地基的不均匀沉降，管座基础应设置沉降缝。
圆涵施工作业指导书
圆管涵施工作业指导书一、圆管涵主要施工工艺：1、基坑开挖：(1)、施工前，施工队根据设计图纸对涵洞中心里程及与路基交角进行复核，复核无误后，用仪器放样坐标控制点，实测原地面标高，计算开挖深度，确定基坑开挖边界线，同时填写放样记录表和现场原地面开挖边界线表，报项目部工程部及驻地监理工程师审批，得到监理工程师的认可后，方可开挖基坑。
（3）、由于地下水位较高，且土质为亚砂土，基坑开挖深度在地下水位以下时，需采用井点降水方法施工，井点降水完成后，采取挖掘机开挖，人工相配合的方法施工。
开挖时，配备技术人员现场值班，控制开挖深度，保证基底以上30cm采用人工开挖，防止挖掘机超挖对基底造成扰动，影响基底地基承载力。
（4）、基底开挖完成后，要在基底四周做排水沟，并做集水井，配备潜水泵以便抽水，防止积水造成基底受水浸泡而使基底承载力下降。
（5）、基坑开挖到位后，经测量站复核基底标高、平面位置和基坑轮廓线尺寸，经自检合格后，填写自检表报监理工程师，经现场监理工程师检查认可后，方可进入下一工序施工。
2、碎石回填经检查基坑符合要求后尽快进行碎石换填。
换填时应布设标识桩，以控制摊铺的厚度，分层碾压密实，碾压密实度要达到95%以上，分层厚度当为重型机械碾压时不超过45cm，边角碾压不到位的地方人工夯实松铺厚度不大于15cm。
碎石换填完成后，施工10cm厚砂砾垫层，砂砾垫层回填完成后用平板振动器振捣密实，以减少沉降量。
3、基础砼施工：基础砼采用组合钢模板，钢管排架做支撑。
砼采用拌和站强制式拌和机集中拌和, 砼运输车运送，吊车配合浇注砼，砼振捣采用插入式振捣器振捣。
浇注基础砼时，要注意沉降缝的设置位置要符合图纸设计要求，并用钢筋对其进行定位、加固，防止在砼振捣过程中发生变形和移位。
4、管节安装涵节购买同一厂家生产的预制涵节，涵节钢筋数量及砼标号需符合图纸设计要求，涵节安装前，要在管节底座浆2~3cm。
管节安装采用吊车吊送，人工配合安装，安装完成后的管节，涵底纵坡达到设计要求，管节左右应在同一直线上。
圆管涵施工作业指导书
目录圆管涵施工 (1)1、工艺概述 (1)2、作业内容 (1)3、质量标准及检验方法 (1)4、工艺流程图 (1)5、工序步骤及质量控制说明 (2)一、施工准备 (2)二、测量放样 (3)三、基坑开挖 (3)四、基础施工 (3)五、管节的预制和吊装施工 (5)六、管座及端翼墙施工 (5)七、涵背回填 (5)八、沉降缝 (6)九、附属工程 (6)6、施工机械及工艺装备 (6)7、作业组织 (7)8、材料消耗 (7)9、生产效率 (7)10、安全生产及环境做 (8)一、施工安全措施 (8)二、环境保护措施 (8)11、其他 (9)圆管涵施工1、工艺概述本合同段共有圆管涵1座位于主线K4+855里程上，涵长118m，与路线夹角为56°56′49″，涵洞上覆土厚度4m左右。
洞口采用八字墙型式。
2、作业内容圆管涵施工主要作业内容有：施工准备、地基处理、基坑开挖、基础及管座施工、管节吊装、防水层施工、端翼墙施工、涵背回填、出入口铺砌施工等。
3、质量标准及检验方法《城市桥梁工程施工质量验收标准》（GJJ2-2008)4、工艺流程图圆管涵施工工艺流程见下图:圆管涵施工工艺流程图5、工序步骤及质量控制说明一、施工准备技术准备⑴认真阅读和审核设计图纸及相关设计要求，熟悉并分析施工现场地质资料及水文情况，调查了解季节和地下水位的关系。
⑵测量放样：平整场地后粗测涵洞的平面位置。
⑶调查开挖区域及周边地下管线分布情况，对影响施工的管线做好改移和保护方案。
⑷材料准备钢筋、混凝土原材料及模板等数量满足需要，质量符合要求。
⑸机具准备圆管涵洞施工需要的机械主要有：挖掘机、混凝土运输车、钢筋加工机具、木工机具、混凝土浇筑机具、涵节吊装机具等。
二、测量放样测量放样时应选取经联测后符合要求的基准水准点和平面控制点为依据，测定基坑中心线、方向和高程。
涵洞基坑临时放样点应在场地平整完成以后进行，临时平面点位应距离基坑幵挖上边缘5m左右，并设置明显的标志，避免开挖和运输机械的破坏。
钢筋混凝土圆管涵施工作业指导书
钢筋混凝土圆管涵施工作业指导书1.0 编制目的明确钢筋混凝土圆管涵施工作业的工艺流程、操作要点和相应的工艺标准，指导、规范钢筋混凝土圆管涵施工。
2.0 编制依据《公路桥涵施工技术规范》（JTG/T F50-2011）《公路工程质量检验评定标准》(JTGF80/1-2004)《公路桥涵施工技术规范》（JTG/T F50-2011）实施手册3.0 适用范围适用于一级公路钢筋混凝土圆管涵施工。
4.0 施工主要流程5.0 施工方法及要求5.1 施工准备（1）技术准备技术人员熟悉设计图纸和有关技术文件，全面领会设计意图，项目部组织全体施工人员进行技术培训，检查设计图纸的坐标、标高以及工程数量，对照图纸与其组成部分是否矛盾或错误。
（2）场地准备施工前平整场地，修整临时施工便道和临时排水设施。
确定材料进场路线和堆放位置，组织材料及时进场检验。
确定弃渣堆放区域和机械停放位置。
（3）材料进场材料堆放整齐，现场布局合理，对各种原材料进行自检，并报监理工程师进行抽检，检验结果合格，各种原材料均已挂牌标识。
，其检验状态并登记在账。
（4）机械准备机械进场后进行了设备调试、报验、落实责任人，分工明确，便于后续施工控制。
5.2 测量放样测量放样应选取经联测后符合要求的水准点和平面控制点为依据，测定基坑中心线、方向和高程。
涵洞基坑临时放样点应在场地平整后完成，并设置明显的标志，避免开挖和运输机械破坏。
根据测量放样的临时平面点，采用石灰粉等绘出基坑开挖的上口边线，基坑开挖交底中应明确开挖坡度，以便控制基坑开挖边线满足要求。
5.3 基坑开挖（1）按照地质水文资料，结合现场情况确定开挖坡度和支护方案、开挖范围和临时防排水措施。
（2）基坑可采用垂直开挖、放坡开挖，支撑加固或其他加固的开挖方法，在有地面水淹没的基坑，可修筑围堰、改河、改沟、筑坝等措施排开地面水后开挖，严禁带水作业。
（3）无水土质基坑底面，宜按基础设计平面尺寸每边放宽不小于50cm，适宜垂直开挖且不立模的基坑，基底尺寸应按照基础轮廓确定。
6、圆涵作业指导书(新)
目录1、编制目的 (2)2、编制依据 (2)3、适用范围及地质、环境作业条件 (2)3.1适用范围 (2)3.2地质环境作业条件 (2)4、施工作业准备 (3)4.1技术准备 (3)4.2人员及施工机械配备 (3)4.3原材料组织 (3)5、技术要求 (4)6、施工工序与工艺流程 (4)6.1施工工序 (4)6.2工艺流程 (5)7、圆管涵施工方法及施工要求 (6)7.1基础处理 (6)7.1.1基坑 (6)7.1.2基础 (6)7.2涵节预制 (6)7.3圆管成品的质量要求与容许误差 (7)7.3.1质量要求 (7)7.3.2容许误差 (7)7.4管节安装 (8)7.5沉降缝 (8)8、质量控制及检查方法 (8)9、施工安全技术措施 (9)10、环保措施 (10)11、圆管涵成品保护 (10)圆涵施工作业指导书本标段共有圆管涵26座，管节采用C40钢筋混凝土预制，涵身基础、管座和帽石采用C35混凝土，端、翼墙基础和墙身采用C30混凝土。
1、编制目的明确圆管涵施工作业的工艺流程、操作要点和相应的工艺标准，指导、规范承台施工。
2、编制依据《铁路桥涵工程施工质量验收标准》《客货共线铁路桥涵工程施工技术指南》《施工图设计文件》《铁路桥涵工程施工安全技术规程》3、适用范围及地质、环境作业条件3.1适用范围适用于铁路综合II标段框架涵施工3.2地质环境作业条件本线位于山东省境内西北部地区，为黄河冲积平原及滨海平原。
地形平坦，河流及人工沟渠纵横交错，村庄密集，道路四通八达，地下管线密布，因此，沿线桥涵比例较大，分布密集。
4、施工作业准备4.1技术准备①涵洞开工前，应现场核对其位置、方向、长度、出入口标高，与既有沟槽、排水渠道，道路的连接是否相符，如有不符，应按变更设计处理。
②做好设计图纸审核工作，材料计划按单位工程分工号提报，以便于审核及成本核算，减少浪费。
③根据既有的贯通资料及导线点，或根据既有涵的中心位置，放设涵位中心线及其护桩。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
钢筋混凝土圆管涵施工作业指导书
1、编制依据
1、HN-D3标《施工图设计》
2、JTJ041-2000《公路桥梁涵施工技术规范》；
3、省扩指《路基施工指导意见》暂行稿；
4、《钢筋混凝土圆管涵通用图》HN-KJ/QT-07；
2、施工准备
1、原涵洞检查及处理
（1）清理涵洞内的淤积残留物，涵洞全长范围内的淤积残留层均大于10cm。
（2）检查涵洞内的砼是否存在裂缝、空洞、麻面、蜂窝等病害，并做好记录，按照《公路桥涵施工技术规范》（JTJ041-2000）
21.1、21.2条的相应技术条款要求，提出修复措施，报请监理
批准后实施。
对病害修补完善后，报请监理验收合格才可进行
涵洞的拼接施工。
（3）检查涵洞的沉降变形，观察和测量以下病害：沉降缝的错台漏水顶板漏水等。
对以上病害采取封水措施，确保结构不出现渗
漏。
（4） 对少数涵洞破损严重，存在下列三种情况之一的须作为危涵洞、危通道。
A、纵横向裂缝交叉或贯通，裂缝宽度＞
0.3mm，裂缝深度＞1/3结构物厚度，渗漏现象严重；B、结构
物表面风化严重，麻面、蜂窝联成片，面积＞10%结构物表面
积，砼强度明显衰减；C、空洞、露筋现象严重，多处受力钢
筋外露并锈蚀严重。
危涵洞须报告监理和设计单位，设计单位
提出相应补强方案，补强完成后才可进行拼接施工。
2、技术准备：认真审核设计图纸，复核计算涵洞放样坐标和几何尺寸及各部标高，对涵洞两侧改渠标高复核；
3、材料准备：管节采用离心法成型工艺厂集中预制，本工程采用水泥制管厂生产的管节，且须有产品合格书。
原材料包括碎石、黄砂、
水泥、钢筋须经自检并报验合格后方可进场。
20#基础砼配合比须报请监理组批准；
4、机械设备：现场须配备搅拌机、砼振捣棒、发电机、模板加工设备等，以及磅称（旁附施工配合比标牌）；
3、施工工艺
1、洞口拆除
（1）涵洞拼接前应将洞口的一字墙、锥坡、八字墙、洞口铺砌、挡水墙等原有构筑物拆除。
（2）拆除洞口构筑物可采用切割，凿除等方法，严禁使用静态爆破法，或不当的锤击，防止对涵洞自身造成破坏。
（3）填土高、孔径大的涵洞，拆除洞口一字墙、八字墙时，要充分考虑洞口两侧的路基土稳定。
必要时要采取临时支护，确保洞口拆除时的结构安全和施工安全。
2、临时排水
（1）涵洞自身排水，宜采用先堵水、后用临时排水管排出的方法，通过采取封闭式排水措施，确保涵洞临时排水，不得出现漏水浸泡基坑的现象。
（2）涵洞有条件改造排水时，可在基坑外侧改道排水，同样也要采取临时防渗措施，防止水浸泡地基现象。
3、 涵洞标高的复查
(1)原洞底标高由于路基沉降、进出口地方水系的调整、原涵洞施工误差等因素的影响，高程有所变化，并可能存在积水、阻水等。
施工前要求认真复查、复测涵洞底标高，在涵洞拼接施工时作适当的调整。
（2）涵洞底标高按照以下原则进行调整：a)涵洞底水流坡降不得小于3‰；b)通过适当调整地方水系进出口的标高来满足涵洞过水坡降的要求；c）涵洞因沉降过大，洞身内出现长期积水的部位，在计算流量允许的前提下，可调整洞底铺砌来确保过水顺畅。
4、施工放样
测量人员由经复核满足精度要求的导线点放出涵洞的地面中心点位，并在管涵轴线方向埋设好施工控制桩以及管涵的长度，管节的配置和翼墙的准确位置，报请监理验收合格方可施工。
5、基坑开挖
根据确定的平面位置，用挖掘机或人工开挖到设计的高程，当采用机械开挖时，只能挖至圆管涵流水面的位置，后用人开挖至设计标高，严禁超挖。
6、砂垫层铺设和基础砼的浇筑
基坑开挖到位后，根据设计的厚度进行砂砾垫层的铺筑并夯实，经监理验收后，进行砼基础浇筑前，按设计尺寸设置基础沉降缝，确保位置无误，材料用3cm厚的沥青浸制木板。
分两次浇筑，第一次应预留管壁厚度及安放管节座浆砼2~3cm，待安放管节并做好接头缝、沉降缝防水处理后再浇筑管底以上部分，在二次浇筑前应将原砼面、管基部分的管壁外表凿毛，保证新旧砼及管基与管壁的结合。
7、管节安装
预制管节安装时应放至管涵的纵横向轴线和流水面高程控制桩，并在安装时注意变形缝的防水处理。
8、接缝与沉降缝
管节接头采用1：3水泥砂浆抹带，涂沥青两层，沉降缝填塞沥青麻絮，外层采用铅丝网片、麻绳和沥青浸制麻布绕管壁一周包裹，宽度均为20cm。
9、端墙进出水口和锥坡的施工
在管节安装完成后，则可进行端墙砼的浇筑，进出水口和锥坡的铺砌若条件允许，立即进行施工。
10、两侧回填土
涵洞两侧回填严格按省扩指和市高指下发的构造物回填具体要求进行。
四、管涵拼接施工的质量控制要点
（1）管涵进场后要认真检查管涵的预制质量，并注意运输过程中的
保护。
管涵不允许裂缝、缺角、麻面、露筋等质量缺陷。
对质量不合格的管涵，要求该预制品退场。
（2）管节拼接，径向成直线，纵横方向高低差＜10mm。
（3）管节的防水处理，管节外表面涂0号沥青防水层（厚度＞
1mm），接头处为三油两布，密封不漏水。
采用管箍接头的管节，管节与管箍之间用沥青麻口塞紧，麻口用沥青浸透后，用钢锲将浸透的麻口塞紧不渗水。
（4）管壁内侧接缝用1：2的水泥浆勾缝，勾缝前将勾缝处的管壁凿毛、清洗，确保勾缝牢固，沉降缝用沥青麻口填塞保证不渗水。
（5）旧管涵的第一节管节经检查若需拆除，则管涵基础在拼接处可设沉降缝。
（6）管涵拼接施工的质量检查与验收标准见下表：
管涵拼接施工的质量检查与验收标准
序号检查项目规定值或允许偏差检查方法和频率
1基础砼强度（MPa）≥设计值抗压试验：按规范要求
2管轴线偏位（mm）50mm 经纬仪或拉线：每两井间测
3处
3管内底高程（mm）±20mm水准仪：每两井间测2处4基础厚度（mm）≥设计值尺量：每两井间测3处5管座宽度（mm）≥设计值尺量：每两井间测2处6抹带
宽度≥设计值尺量：抽查10%
厚度≥设计值尺量：抽查10%
7相邻管内底错口（mm）5mm（下游低于上游）尺量：抽查10%
五、施工中的其他注意事项
1、涵洞基础襟边以上，沿接缝或沉降周围设置厚20cm，顶宽25cm粘土保护层；
2、放样时，注意管涵的全长、管节的配置以及洞口翼墙的准确位置；
3、基础砼浇完毕后应采取必要的养护措施，如防冻等；
4、涵洞顶及涵身两倾在不小于两倍孔径范围内的填土须分层对称夯实，相对密实度达到96%；
5、过程中，涵洞顶覆土厚度小于0.5m 时，严禁任何重型机械和车辆通过；
6、倒虹管节的预制及接头缝的处理与一般涵洞有所区别，施工时应参照布置图及通用图（HN-KJ/QT-07）中所示和要求进行。
六、管涵施工工艺流程图（附后）
七、钢筋砼圆管涵质量控制和资料报验流程图（附后）
常
州市交通工程总公司
沪宁高速公路HN-D3标项目经理部
二OO三年十二月二十六日。
