干式螺杆泵工作原理

合集下载

螺杆泵内部结构和工作原理

螺杆泵内部结构和工作原理

螺杆泵内部结构和工作原理螺杆泵是一种正位移泵,其内部结构和工作原理如下:
内部结构:
螺杆泵主要由两个螺杆构成,一个是主螺杆(也称为驱动螺杆),另一个是从动螺杆(也称为被动螺杆)。

主螺杆和从动螺杆之间的间隙非常小,形成了一条螺旋通道。

螺杆泵通常还包括进出口、密封装置和支撑轴等部件。

工作原理:
1. 进行吸入,当主螺杆转动时,螺杆螺旋通道的一端与进口相连,螺杆的螺旋形状将介质从进口吸入螺旋通道中。

由于螺旋通道的连续性,介质会被推进到螺旋通道的另一端。

2. 介质输送,随着主螺杆的旋转,螺旋通道中的介质被推进到通道的另一端。

在这个过程中,从动螺杆与主螺杆的啮合使得介质被密封在螺旋通道中,并随着螺杆的旋转向前输送。

3. 压力增加,随着主螺杆的旋转,螺旋通道中的介质被逐渐压缩,从而增加介质的压力。

这是因为螺杆的螺旋形状将介质从进口
端逐渐推向出口端,形成连续的压缩空间。

4. 介质排出,当介质被推到螺旋通道的出口时,它会被排出泵体,进入泵的出口管道,从而完成输送过程。

在这个过程中,螺杆
泵的密封装置起到了防止介质回流的作用。

总结:
螺杆泵通过螺杆的旋转运动,将介质从进口吸入并推送到出口,实现了介质的连续输送。

其工作原理基于螺杆的螺旋形状和主、从
动螺杆之间的啮合关系,通过不断压缩和推进介质,实现了泵的正
位移工作。

螺杆泵具有结构简单、容积效率高、压力稳定等特点,
广泛应用于工业领域的液体输送。

螺杆干式真空泵工作原理

螺杆干式真空泵工作原理

螺杆干式真空泵工作原理螺杆干式真空泵是一种常用的真空设备,它的工作原理是通过螺杆的旋转来实现气体的压缩和抽取,从而达到产生真空的目的。

螺杆干式真空泵主要由主机、进气口、排气口和控制系统等组成。

当泵启动时,气体从进气口进入泵内,然后被螺杆旋转压缩,并随着螺杆的运动逐渐排出泵体。

在这个过程中,螺杆和泵体之间的间隙是非常小的,因此气体能够被高效地压缩和抽取。

螺杆干式真空泵的运转过程可以分为四个阶段。

首先是进气阶段,气体通过进气口进入泵内,同时螺杆开始旋转。

在进气阶段,泵体内的气体被螺杆吸入并被压缩。

然后是压缩阶段,螺杆的旋转使气体被进一步压缩,气体的温度和压力都会上升。

接下来是排气阶段,当气体被压缩到一定程度时,排气口打开,气体被排出泵体。

最后是排气完成阶段,当气体被完全排出泵体后,泵停止运转。

螺杆干式真空泵的工作原理基于螺杆的旋转运动和气体的压缩。

螺杆的旋转使得气体被连续地压缩和抽取,从而形成真空。

相比于其他类型的真空泵,螺杆干式真空泵具有以下几个优点。

螺杆干式真空泵可以在干燥的环境下工作,不需要使用任何润滑剂。

这样可以避免润滑剂对真空系统的污染和泄漏的问题。

螺杆干式真空泵的抽取速度较快,可以快速达到所需的真空度。

这对于一些需要较高真空度的应用非常重要。

螺杆干式真空泵具有较低的振动和噪音水平,工作稳定可靠。

这使得它在一些对噪音和振动要求较高的场合得到广泛应用。

总的来说,螺杆干式真空泵是一种高效、节能、环保的真空设备。

它的工作原理简单明了,通过螺杆的旋转来实现气体的压缩和抽取。

在实际应用中,螺杆干式真空泵被广泛应用于电子、化工、医疗、冶金等领域,为各行业的生产和科研提供了可靠的技术支持。

螺杆泵的原理

螺杆泵的原理

螺杆泵的基本原理螺杆泵是一种用来输送高黏度液体或固体颗粒悬浮物的离心泵。

它的主要工作原理是通过旋转的螺杆将液体或颗粒物质沿螺杆轴线方向推进。

在本文中,我们将详细解释螺杆泵的基本原理,包括结构构造、工作过程、工作原理和应用领域。

1. 结构构造螺杆泵主要由以下几个组成部分构成:1.1 螺杆螺杆是螺杆泵最重要的组成部分,通常由一根长螺杆和一个短螺杆组成。

长螺杆又称为主动螺杆,短螺杆又称为从动螺杆。

螺杆通常呈圆柱形,由多个螺旋线圈组成,线圈间距相等。

长螺杆和短螺杆互相啮合,形成螺旋状的空腔。

1.2 泵体泵体是螺杆泵的外壳,通常由钢铁或铸铁制成。

泵体内部有一个呈圆筒形的螺旋槽,用于容纳螺杆。

1.3 进出口螺杆泵有一个液体进口和一个液体出口。

液体进口通常位于泵体的一侧,用于引入待输送的液体。

液体出口通常位于泵体的另一侧,用于排出已输送的液体。

2. 工作过程螺杆泵的工作过程可以分为吸入、运输和排出三个阶段。

2.1 吸入阶段当螺杆泵开始运转时,螺杆开始旋转。

在吸入阶段,液体在液体进口处形成一个真空区域。

这个真空区域使得液体被迫进入泵体内部。

2.2 运输阶段在运输阶段,液体被螺杆推进,并沿着螺旋槽的螺旋线圈向前流动。

螺旋线圈的逐渐变长和变宽,使得螺旋槽的容积也逐渐增大。

因此,在螺旋槽内的液体压力逐渐降低,从而创建了一个负压区域。

2.3 排出阶段在排出阶段,液体被推送到液体出口处,并被排出。

当螺杆继续旋转时,新的液体被引入液体进口,整个工作过程循环重复。

3. 工作原理螺杆泵的工作原理基于以下几个关键点:3.1 螺杆运动螺杆在泵体内部的旋转运动是螺杆泵工作的核心。

螺杆的旋转推动液体沿螺杆轴线方向移动,并建立了一个控制液体流动的螺旋槽。

3.2 负压效应螺杆旋转时,在螺旋槽内液体压力逐渐降低,形成一个负压区域。

这个负压区域促使周围液体被迫进入螺旋槽,实现了液体的吸入。

3.3 螺杆结构螺杆的结构设计决定了液体在泵体内部的输送能力。

干式螺杆泵的工作原理及应用

干式螺杆泵的工作原理及应用

干式螺杆泵的工作原理及应用1. 工作原理干式螺杆泵是一种通过旋转螺杆在泵体内产生容积变化来抽取和输送介质的泵。

它由一个主螺杆和一个副螺杆组成。

主螺杆具有螺纹线,而副螺杆则没有。

当螺杆转动时,主、副螺杆之间的螺纹相互咬合,形成一系列密封腔。

当螺杆继续旋转时,密封腔沿着螺杆的轴向移动,抽取和输送介质。

干式螺杆泵的工作原理可以简化为以下几个步骤:1.主、副螺杆开始旋转,通过螺纹线的相互咬合,在泵体内形成密封腔。

2.螺杆的旋转使得密封腔沿着螺杆的轴向移动,抽取介质。

3.密封腔移动到吸入口时,体积增大,形成负压,介质被抽入密封腔。

4.密封腔继续移动,当移动到排出口时,体积减小,形成正压,介质被排出。

2. 应用领域干式螺杆泵由于其特殊的工作原理,适用于多种不同的应用领域。

2.1 化工行业干式螺杆泵在化工行业中有着广泛的应用。

它可以用于输送高粘度、高温、腐蚀性的介质,如石油、化工原料等。

同时,由于其密封性能良好,可用于输送易挥发、易泡沫的介质。

2.2 石油行业在石油行业中,干式螺杆泵常用于原油提炼、输送以及天然气加压输送等工艺。

由于其能够处理高粘度的原油,而且无需使用外部润滑剂,减少了润滑油的消耗和环境污染。

2.3 物料输送干式螺杆泵还可以用于物料的输送。

它可以输送粉末、颗粒状的物料,如水泥、石膏、酒糟等。

由于其密封性能好,不易产生堵塞和泄漏,所以在物料输送中应用广泛。

2.4 食品工业在食品工业中,干式螺杆泵可以用于输送各种液体和浆状物料,如果浆、酱油、酒精等。

由于其接触物料的部件采用食品级材料制造,并且易于清洁和维护,所以适用于食品工业的卫生要求。

3. 优点和注意事项3.1 优点•干式螺杆泵具有较大的输送能力和流量范围,适用于不同的工况需求。

•由于无需使用外部润滑剂,降低了成本和环境污染。

•密封性能好,不易产生泄漏和堵塞。

•可以输送高粘度、高温、腐蚀性的介质。

3.2 注意事项•干式螺杆泵在操作过程中需要定期检查和维护,以确保其正常工作和延长使用寿命。

干式真空泵的分类及其工作原理

干式真空泵的分类及其工作原理

书山有路勤为径,学海无涯苦作舟

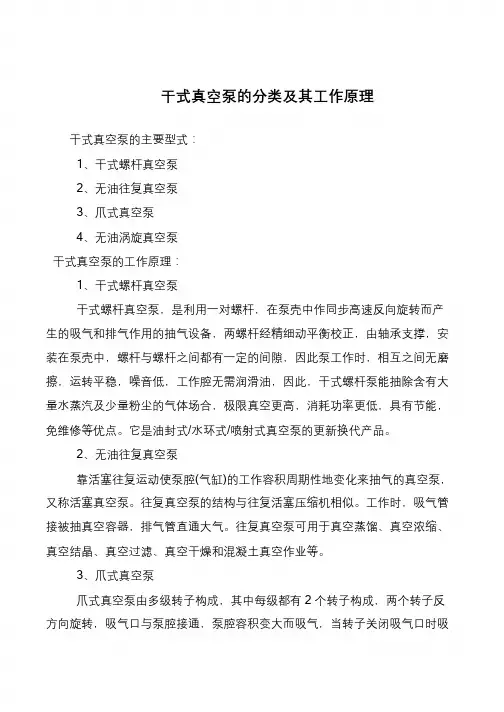

干式真空泵的分类及其工作原理
干式真空泵的主要型式:
1、干式螺杆真空泵
2、无油往复真空泵
3、爪式真空泵
4、无油涡旋真空泵
干式真空泵的工作原理:
1、干式螺杆真空泵
干式螺杆真空泵,是利用一对螺杆,在泵壳中作同步高速反向旋转而产生的吸气和排气作用的抽气设备,两螺杆经精细动平衡校正,由轴承支撑,安装在泵壳中,螺杆与螺杆之间都有一定的间隙,因此泵工作时,相互之间无磨擦,运转平稳,噪音低,工作腔无需润滑油,因此,干式螺杆泵能抽除含有大量水蒸汽及少量粉尘的气体场合,极限真空更高,消耗功率更低,具有节能,免维修等优点。

它是油封式/水环式/喷射式真空泵的更新换代产品。

2、无油往复真空泵
靠活塞往复运动使泵腔(气缸)的工作容积周期性地变化来抽气的真空泵,又称活塞真空泵。

往复真空泵的结构与往复活塞压缩机相似。

工作时,吸气管接被抽真空容器,排气管直通大气。

往复真空泵可用于真空蒸馏、真空浓缩、真空结晶、真空过滤、真空干燥和混凝土真空作业等。

3、爪式真空泵
爪式真空泵由多级转子构成,其中每级都有2 个转子构成,两个转子反方向旋转,吸气口与泵腔接通,泵腔容积变大而吸气,当转子关闭吸气口时吸。

螺杆泵结构及工作原理

螺杆泵结构及工作原理

螺杆泵结构及工作原理螺杆泵是一种常用的离心泵,它的结构和工作原理在工业生产中起着重要的作用。

本文将详细介绍螺杆泵的结构和工作原理。

一、螺杆泵的结构螺杆泵主要由泵体、转子、定子和轴承等组成。

1. 泵体:泵体是螺杆泵的主要部件,它一般采用铸铁或钢板焊接而成。

泵体内部设有进出口口,用于流体的进出。

2. 转子:转子是螺杆泵的动力传动部件,一般由双螺杆或三螺杆组成。

转子的螺杆形状呈螺旋状,可以将液体从进口处输送到出口处。

3. 定子:定子是螺杆泵的固定部件,一般由套筒和螺纹衬套组成。

定子内部的螺纹与转子的螺纹相配合,形成密封腔。

4. 轴承:轴承是支撑转子和定子的部件,一般采用滚动轴承或滑动轴承。

轴承可以减少转子和定子之间的摩擦,提高泵的运行效率。

二、螺杆泵的工作原理螺杆泵的工作原理可以分为吸入、压缩和排出三个阶段。

1. 吸入阶段:当泵启动后,转子开始旋转。

转子的螺纹将液体从进口处吸入泵体内部的密封腔中。

由于转子的旋转,液体被推送到转子的出口处。

2. 压缩阶段:在转子的旋转过程中,液体被推送到密封腔中,随着转子的旋转,密封腔的容积逐渐减小,从而使液体被压缩。

当液体被压缩到一定程度时,它将被推送到泵体的出口处。

3. 排出阶段:当转子的旋转使液体被推送到泵体的出口处时,液体将被排出泵体。

由于转子的连续旋转,液体将不断地被吸入、压缩和排出。

螺杆泵的工作原理主要依靠转子和定子之间的螺纹配合,通过转子的旋转来推送液体。

由于螺杆泵的转子和定子之间的间隙较小,所以泵的密封性较好,能够有效地输送高粘度液体和含固体颗粒的液体。

总结:螺杆泵是一种结构简单、工作可靠的离心泵。

它的结构主要由泵体、转子、定子和轴承等组成。

螺杆泵的工作原理是通过转子和定子之间的螺纹配合和转子的旋转来推送液体。

螺杆泵在化工、石油、食品等行业中广泛应用,具有很高的经济效益和社会效益。

螺杆泵的工作原理优点缺点

螺杆泵的工作原理优点缺点

螺杆泵的工作原理优点缺点
螺杆泵的工作原理是通过螺杆的旋转运动将液体从进口处吸入螺杆腔体内,然后由螺杆的运动将液体推送到出口处。

以下是螺杆泵的优点和缺点:
优点:
1. 高效率:螺杆泵能够高效地输送各种粘度的液体,具有较高的输送效率。

2. 低剪切力:螺杆泵的运动过程中对液体的剪切力较低,适用于输送易受剪切破坏的液体。

3. 较好的自吸能力:螺杆泵具有较好的自吸能力,能够在一定程度上克服液体的吸入阻力。

4. 广泛用途:螺杆泵可以输送各种液体包括高粘度、含固体颗粒、气液混输等,适用于多种工业领域。

缺点:
1. 机械复杂:螺杆泵的结构相对复杂,需要较高的制造和维护成本。

2. 对液体的要求较高:螺杆泵对液体的粘度和固体颗粒的含量有一定的要求,不能适应所有液体。

3. 不适用于高压输送:螺杆泵在高压条件下容易产生泄漏问题,不适用于高压输送。

4. 转动稳定性差:螺杆泵的转动过程中容易产生振动和噪音,需要采取相应的
措施来保证转动稳定性。

综上所述,螺杆泵在输送高粘度液体、自吸能力要求高、要求较低的剪切力等方面具有优势,但在机械复杂、高压输送、转动稳定性等方面存在一些缺点。

螺杆泵的工作原理及工作特点

螺杆泵的工作原理及工作特点

螺杆泵的工作原理及工作特点螺杆泵是一种常用的离心泵,其工作原理是利用螺杆的旋转来吸入和排出液体。

螺杆泵通常由螺杆、泵体和进出口构成。

下面将详细介绍螺杆泵的工作原理及其工作特点。

一、工作原理螺杆泵的工作原理基于容积原理,通过螺杆的旋转来改变腔体的容积,从而实现液体的吸入和排出。

具体步骤如下:1. 吸入阶段:当螺杆旋转时,螺杆螺距逐渐减小,使腔体容积逐渐增大。

此时,腔体内的压力低于进口压力,液体通过进口进入腔体。

螺杆的旋转方向决定了液体的流动方向。

2. 排出阶段:当螺杆继续旋转时,螺杆螺距逐渐增大,使腔体容积逐渐减小。

此时,腔体内的压力高于出口压力,液体被排出腔体。

通过不断重复吸入和排出的过程,螺杆泵可以实现液体的连续输送。

二、工作特点1. 适合范围广:螺杆泵适合于输送各种液体,包括高粘度、高温、易结晶和含固体颗粒的液体。

它能够处理液体中的悬浮物,如污泥、污水和石油等。

2. 稳定性高:螺杆泵的运行稳定,能够提供连续、均匀的流量。

它能够适应不同的工作条件和介质,具有较高的自吸能力和较低的噪音。

3. 体积小、结构简单:螺杆泵的结构相对简单,体积小巧。

它由较少的零部件组成,易于维护和安装。

4. 耐磨性强:螺杆泵的螺杆和泵体通常由耐磨材料制成,能够反抗液体中的磨损和腐蚀,延长使用寿命。

5. 适合于高压输送:螺杆泵能够提供较高的压力,适合于长距离输送和高压输送的场合。

6. 节能高效:螺杆泵的效率较高,能够实现较低的能耗。

它的输送能力与旋转速度成正比,通过调整旋转速度可以实现不同流量要求。

总结:螺杆泵是一种常用的离心泵,其工作原理基于容积原理,通过螺杆的旋转来改变腔体容积,实现液体的吸入和排出。

螺杆泵具有适合范围广、稳定性高、体积小、结构简单、耐磨性强、适合于高压输送以及节能高效等特点。

它在许多行业中被广泛应用,如化工、石油、冶金、环保等领域,为工业生产提供了可靠的液体输送解决方案。

螺杆型干式真空泵工作原理

螺杆型干式真空泵工作原理

螺杆型干式真空泵工作原理螺杆泵的工作循环可分为吸气、压缩和排气三个过程。

随着转子旋转,每对相互啮合的齿相继完成相同的工作循环,现以其中的一对齿来说明。

1. 吸气过程下图示出螺杆泵的吸气过程,所研究的一对齿用箭头标出。

在图中,阳转子按逆时针方向旋转,阴转子按顺时针方向旋转。

图中的转子端面是吸气端面。

图a示出吸气过程即将开始时的转子位置。

在这一时刻,这一对齿前端的型线完全啮合,且即将与吸气口连接。

随着转子开始转动,由于齿的一端逐渐脱离啮合而形成了齿间容积,这个齿间容积的扩大,在其内部形成了一定的真空,而此齿间容积又仅与吸气口连通,因此气体便在压差作用下流入其中,如图b中阴影部分所示。

在随后的转子旋转过程中,阳转子齿不断从阴转子齿的齿槽中脱离出来,齿间容积不断扩大,并与吸气孔口保持连通。

吸气过程结束时的转子位置如图c所示,其最显著的特点是齿间容积达到最大值。

随着转子的旋转,所研究的齿间容积不会再增加。

齿间容积在此位置与吸气孔口断开,吸气过程结束。

2 压缩过程下图示出螺杆泵的压缩过程。

图中的转子端面是排气端面。

在这里,阳转子沿顺时针方向旋转,阴转子沿逆时针方向旋转。

图a示出螺杆泵压缩过程即将开始时的转子位置。

此时气体被转子齿和机壳包围在一个封闭的空间中,齿间容积由于转子齿的啮合就要开始减小。

随着转子的旋转,齿间容积由于转子齿的啮合而不断减小。

被密封在齿间容积中的气体被占据体积也随之减小,导致压力升高,从而实现气体的压缩过程,如图b所示。

压缩过程可一直持续到齿间容积即将与排气孔口连通之前。

如图c所示。

3 排气过程下图示出螺杆泵的排气过程。

齿间容积与排气孔口连通后,即开始排气过程。

随着齿间容积的不断缩小,具有排气压力的气体逐渐通过排气孔口被排出,如图a所示。

这个过程一直持续到齿末端的型线完全啮合,如图b所示。

此时,齿间容积内的气体通过排气孔口被完全排出,封闭的齿间容积的体积变为零。

edwardsgxs干式螺杆真空泵工作原理

edwardsgxs干式螺杆真空泵工作原理

edwardsgxs干式螺杆真空泵工作原理
干式螺杆真空泵是一种常用的真空设备,广泛应用于许多工业领域。

它的工作
原理如下:
干式螺杆真空泵采用螺杆技术进行真空抽取。

它由两个相互啮合的螺杆组成:
主动螺杆和从动螺杆。

这两个螺杆通过电机的驱动进行旋转。

在螺杆的轴心之间形成一系列密封腔。

在泵的吸入端,气体通过进气口进入密封腔。

随着螺杆的旋转,气体被推进到
螺杆的排气端。

在这个过程中,气体被连续压缩并向外部环境排放。

中间互影相关信息描述
由于干式螺杆真空泵没有使用润滑剂,所以它不会产生任何油蒸汽或油污染物。

这使得它适用于对干净环境要求较高的应用,如电子、医疗器械和食品行业等。

此外,干式螺杆真空泵还具有高效、可靠、易于维护和操作等优点。

它可以提
供稳定的真空度,并在各种工况下工作。

然而,由于干式螺杆真空泵不适用于处理大量水蒸汽或可燃气体,因此在应用之前需要仔细评估其适用性。

总之,干式螺杆真空泵通过有效的螺杆设计和旋转运动实现真空抽取的工作原理。

它在工业领域中扮演着重要的角色,为各种应用提供了可靠的真空解决方案。

螺杆泵的工作原理及工作特点

螺杆泵的工作原理及工作特点

螺杆泵的工作原理及工作特点
螺杆泵是一种常用的正位移泵,其工作原理基于螺杆的旋转运动。

螺杆泵由一个主螺杆和一个从动螺杆组成,它们的螺旋形状相互咬合,形成一系列密封腔。

当主螺杆旋转时,从动螺杆也会跟随旋转,由于螺杆的特殊形状,密封腔的体积会逐渐减小,从而产生真空吸入液体,然后通过旋转将液体推送到出口。

螺杆泵具有以下工作特点:
1. 高效性能:螺杆泵具有较高的吸入能力和压力能力,能够在较长的距离内输送液体,适用于高粘度和高温度的介质。

2. 稳定性:由于螺杆泵的结构简单,没有阀门和活塞等易损件,因此具有较高的可靠性和稳定性,能够长时间稳定运行。

3. 自吸性能:螺杆泵具有良好的自吸能力,能够在无液体供给或液位下降时自动吸入液体,减少了操作的复杂性。

4. 低噪音:螺杆泵的运转过程中产生的噪音较低,能够有效降低工作环境的噪音污染。

5. 适应性强:螺杆泵适用于各种不同的介质,包括液体、气体和固体颗粒悬浮液等,具有较强的适应性。

6. 无脉动:螺杆泵的流量稳定,没有脉动,能够提供均匀的流体输送,适用于对流量要求较高的工艺。

7. 可逆性:螺杆泵的输送方向可以反转,能够实现正反向输送,提高了其应用的灵活性。

8. 维护方便:螺杆泵的结构简单,易于维护和清洁,减少了维护成本和停机时间。

9. 多功能:螺杆泵可以与其他设备配合使用,如变频器、流量计等,实现自动化控制和精确计量。

总之,螺杆泵是一种高效、稳定、可靠的正位移泵,具有广泛的应用领域,包括化工、石油、食品、制药等行业。

其工作原理简单,工作特点突出,能够满足不同介质的输送需求,是一种值得推广和应用的泵类设备。

螺杆泵的工作原理及优缺点

螺杆泵的工作原理及优缺点

优秀水泵制造商-上海沈泉泵阀制造有限公司是一家专业生产,销售管道泵,隔膜泵,磁力泵,自吸泵,螺杆泵,排污泵,消防泵,化工泵等给排水设备的厂家,产品涉及工矿企业、农业、城市供水、石油化工、电站、船舶、冶金、高层建筑、消防供水、工业水处理和纯净水、食品、制药、锅炉、空调循环系统等行业领域。

螺杆泵作为一种经济实用的高性价比输送设备,在各种工业生产领域中已被大量的使用,该甭在型号规格上十分丰富,可满足多种需求。

而此次,上海沈泉螺杆泵厂家为了让大家对螺杆泵有个更加清晰的了解,便为大家整理出了螺杆泵的工作原理及优缺点等内容,大家请跟着小编一起来看看吧。

螺杆泵的工作原理:螺杆泵工作时,液体被吸入后就进入螺纹与泵壳所围的密封空间,当主动螺杆旋转时,螺杆泵密封容积在螺牙的挤压下提高螺杆泵压力,并沿轴向移动。

由于螺杆是等速旋转,所以液体出流流量也是均匀的。

螺杆泵优点:1、压力和流量范围宽阔。

压力约在3.4-340千克力/cm2,流量可达100cm3/分。

2、运送液体的种类和粘度范围宽广。

3、因为泵内的回转部件惯性力较低,故可使用很高的转速。

4、吸入性能好,具有自吸能力。

5、流量均匀连续,振动小。

6、与其它回转泵相比,对进入的气体和污物不太敏感。

7、结构坚实,安装保养容易。

螺杆泵的缺点:1、螺杆的加工和装配要求较高。

2、如果操作员操作不当,很容易造成泵的损坏。

3、泵的性能对液体的粘度变化比较敏感。

4、该泵的定子容易损坏。

5、泵体剧烈振动或产生噪音。

6、由于螺杆泵的定子材质是由橡胶制成的,因此它不适合在蒸汽井中工作。

7、泵需要较好的润滑。

好了,以上内容由上海沈泉泵阀制造有限公司为大家提供,希望能够对大家有所帮助。

干式螺杆真空泵技术参数

干式螺杆真空泵技术参数

干式螺杆真空泵技术参数全文共四篇示例,供读者参考第一篇示例:干式螺杆真空泵是一种由螺杆压缩机和真空泵融合而成的设备,广泛应用于真空蒸馏、真空蒸发、真空干燥等领域。

干式螺杆真空泵具有结构简单、操作方便、稳定性高等优点,逐渐成为很多行业的首选设备。

在选购干式螺杆真空泵时,了解其技术参数是非常重要的,下面就让我们来详细了解一下干式螺杆真空泵的技术参数。

一、流量参数流量是干式螺杆真空泵的核心参数之一,一般以立方米/小时或者升/分钟为单位表示。

不同规格的干式螺杆真空泵的流量参数差异较大,选择时要根据具体需求进行选择。

干式螺杆真空泵的流量大小直接影响到设备的真空度以及抽气速度,因此在选购时一定要确保流量参数符合实际需求。

二、抽气速度抽气速度是另一个重要的技术参数,通常以立方米/小时或者升/分钟来表示。

抽气速度越大,干式螺杆真空泵的抽气效果就越好。

在实际应用中,抽气速度与流量参数密切相关,选择时需要综合考虑。

三、极限压力极限压力是干式螺杆真空泵的一个重要参数,通常以帕斯卡(Pa)或者毫巴(mbar)来表示。

极限压力越低,说明干式螺杆真空泵的抽气能力越强。

极限压力与真空度密切相关,选购时一定要选择极限压力较低的干式螺杆真空泵。

四、功率功率是衡量干式螺杆真空泵性能的重要指标之一,通常以千瓦(KW)为单位表示。

功率大小会直接影响到干式螺杆真空泵的抽气效率以及运行成本,因此选择时要根据实际需要进行合理选择。

五、转速转速是干式螺杆真空泵的关键技术参数之一,通常以转/分来表示。

转速的大小会影响到干式螺杆真空泵的运转效果和生产效率,选购时需谨慎考虑。

六、冷却方式干式螺杆真空泵通常采用风冷式或者水冷式冷却方式,不同的冷却方式对干式螺杆真空泵的性能和使用寿命有着直接影响。

在选购时要根据具体的工况和环境条件选择合适的冷却方式。

七、外形尺寸外形尺寸是干式螺杆真空泵的重要技术参数之一,通常以毫米为单位表示。

不同规格的干式螺杆真空泵外形尺寸差异较大,选购时需根据实际安装场地和空间进行选择。

螺杆泵工作原理

螺杆泵工作原理

螺杆泵工作原理
螺杆泵是一种机械设备,它利用机械运动将流体动力传递到另一个部位。

机械设备包括轴向导轨、螺杆、密封和驱动装置,在螺杆转动的过程中,会有气体、液体、固体及其他材料进入螺杆泵内,利用重力加上螺杆运动,把物料按照一定流量和压力传送到物料的出口处。

螺杆泵的工作原理可以从结构上来分析。

螺杆泵的主要结构有轴向导轨、螺杆、密封腔和驱动装置。

轴向导轨是泵的支撑结构,由此可以确定螺杆的位置和转动方向。

螺杆是泵的主要组件,它的转动运动可以带动物料的进、出口,从而实现物料的输送。

密封腔将螺杆和轴向导轨之间的摩擦减少到最低,保证螺杆能够正常工作不会损坏机器。

驱动装置具有驱动螺杆转动的功能,它可以带动螺杆转动,从而把物料按照一定的流量和压力输送出来。

螺杆泵的具体工作原理是依靠螺杆的运动来完成的。

当螺杆转动时,它会在泵的两个腔室之间产生差压,物料就会从具有低压的一腔室流向具有高压的另一腔室,把物料带到输出口。

同时,螺杆转动会产生一个有力的旋风涡流,使得物料不断沿着空气部分运动,有效地带动物料向输出口流动。

螺杆泵的运行转速范围一般在100-3000转/分钟之间,也可以结合特殊需要调整较低的运行转速。

螺杆泵有许多特性,从噪音小、高效率、节能以及低维护成本等方面具有优势,所以螺杆泵比较适合用于对安全、节约、可靠的用途。

另外,螺杆泵的材料更加绚丽多彩,从合金钢到不锈钢、碳钢等,
兼顾几乎所有的客户需求,是特别受欢迎的一种机械设备。

以上就是螺杆泵工作原理的主要内容,经过以上阐述,我们对螺杆泵的工作原理有了更深刻的了解,也可以更加充分地发挥它的作用,实现较好的使用效果。

螺杆泵的基本工作原理

螺杆泵的基本工作原理

螺杆泵的基本工作原理1 、螺杆泵是利用螺杆的回转来吸排液体的。

由于各螺杆的相互啮合以及螺杆与衬筒内壁的紧密配合,在泵的吸入口和排出口之间,就会被分隔成一个或多个密封空间。

随着螺杆的转动和啮合,这些密封空间在泵的吸入端不断形成,将吸入室中的液体封入其中,并自吸入室沿螺杆轴向连续地推移至排出端,将封闭在各空间中的液体不断排出,犹如一螺母在螺纹回转时被不断向前推进的情形那样,这就是螺杆泵的基本工作原理。

螺杆与壳体之间的密封面是一个空间曲面。

在这个曲面上存在着诸如ab或de之类的非密封区,并且与螺杆的凹槽部分形成许多三角形的缺口abc、def。

这些三角形的缺口构成液体的通道,使主动螺杆凹槽A与从动螺杆上的凹槽B、C相连通。

而凹槽B、C又沿着自己的螺线绕向背面,并分别和背面的凹槽D、E相连通。

由于在槽D、E与槽F(它属于另一头螺线)相衔接的密封面上,也存在着类似于正面的三角形缺口a'b'c',所以D、F、E也将相通。

这样,凹槽ABCDEA也就组成一个“∞” 形的密封空间(如采用单头螺纹,则凹槽将顺轴向盘饶螺杆,将吸排口贯通,无法形成密封)。

不难想象,在这样的螺杆上,将形成许多个独立的“∞”形密封空间,每一个密封空间所占有的轴向长度恰好等于累杆的导程t。

因此,为了使螺杆能吸、排油口分隔开来,螺杆的螺纹段的长度至少要大于一个导程。

从上述工作原理可以看出,螺杆泵有以下优点:1)压力和流量范围宽阔。

压力约在3.4-340千克力/cm 2,流量可达18600cm3/分;2)运送液体的种类和粘度范围宽广;3)因为泵内的回转部件惯性力较低,故可使用很高的转速;4)吸入性能好,具有自吸能力;5)流量均匀连续,振动小,噪音低;6)与其它回转泵相比,对进入的气体和污物不太敏感;7)结构坚实,安装保养容易。

螺杆泵的缺点是,螺杆的加工和装配要求较高;泵的性能对液体的粘度变化比较敏感。

2 、三螺杆泵的结构它主要是由固定在泵体中的衬套(泵缸)以及安插在泵缸中的主动螺杆和与其啮合的两根从动螺杆所组成。

干式螺杆真空泵工作原理

干式螺杆真空泵工作原理

干式螺杆真空泵工作原理一、干式螺杆真空泵的概述干式螺杆真空泵是一种无油、无污染的真空泵,它采用双螺杆结构,通过螺杆间的啮合使气体被压缩并排出。

干式螺杆真空泵广泛应用于半导体制造、电子、光学、化学、医药等领域。

二、干式螺杆真空泵的结构干式螺杆真空泵主要由两个旋转的螺杆和一个静止的壳体组成。

其中一个螺杆为主动轴,另一个为从动轴。

主动轴由电机带动旋转,从动轴则随之转动。

两个螺杆之间形成的密封隙间距非常小,可以将气体压缩并排出。

三、干式螺杆真空泵的工作原理当电机启动时,主动轴开始旋转并带动从动轴一起旋转。

在两个相互啮合的螺杆之间形成了密闭的工作室。

当这个工作室与进气口相连时,气体就被吸入了工作室中。

当螺杆旋转时,气体被挤压并向出口排放。

当螺杆旋转到出口时,气体被排出真空泵。

这个过程一直持续到达到所需的真空度为止。

四、干式螺杆真空泵的优点1. 无油、无污染:由于干式螺杆真空泵没有油润滑,因此不会产生油雾和污染。

2. 节能:干式螺杆真空泵相比于其他类型的真空泵,其功率消耗更小,因此节能效果显著。

3. 稳定性高:由于其结构简单、运行平稳,并且没有易损件,因此干式螺杆真空泵具有很高的可靠性和稳定性。

4. 适用范围广:干式螺杆真空泵可以处理各种气体,包括易燃、易爆气体。

五、干式螺杆真空泵的应用1. 半导体制造:在半导体制造过程中需要使用真空设备进行各种工艺操作。

由于干式螺杆真空泵无油无污染,因此非常适合用于半导体制造。

2. 医药:在制药过程中需要使用真空设备进行各种工艺操作。

干式螺杆真空泵可以处理各种气体,因此非常适合用于医药制造。

3. 光学:在光学领域中,需要使用真空设备进行各种工艺操作。

由于干式螺杆真空泵具有高稳定性和可靠性,因此非常适合用于光学领域。

4. 化学:在化学领域中,需要使用真空设备进行各种工艺操作。

由于干式螺杆真空泵可以处理各种气体,因此非常适合用于化学领域。

六、干式螺杆真空泵的维护1. 清洁:为了保持干式螺杆真空泵的清洁和无污染,在使用前和使用后应对其进行清洁。

螺杆泵的工作原理及特点

螺杆泵的工作原理及特点

螺杆泵的工作原理及特点
螺杆泵,也称渐进式容积泵,由定子和转子组成。

它是利用螺杆的旋转来吸入和排出液体的泵。

最适合于吸取和排出带有粘性的液体。

也是一种采油工具,属于有杆采油设备。

一、工作原理
对于采油螺杆泵来说,顺着螺杆泵的长度,在转子的外表面和定子橡胶衬套的内表面之间形成有多个密封腔。

当转子旋转时,转子和定子的密封衬套内表面会在吸入端不断形成密封腔室,并朝着排气端移动,最后在排气端消失。

油在吸入端压力差的作用下被吸入,并从吸入端被推向排出端。

压力持续增加,流速非常均匀。

螺杆泵的工作过程本质上就是密封腔室的连续形成,发展和消失的过程。

二、特点
由于螺杆泵的衬套由橡胶制成,因此螺杆与衬套之间的相对运动是滚动加滑动的,这为高粘度,含砂高,高含气原油的运输创造了有利条件,而且螺杆泵的数量少,流量大,油流扰动小,所以它可以在高粘度原油中有效地工作。

干式螺杆真空泵标准

干式螺杆真空泵标准

干式螺杆真空泵标准
干式螺杆真空泵是一种无油、无水工作的真空泵,广泛应用于各
种工业领域。

由于其无油无水、无污染的特性,使其在高纯度要求的
领域(如光学、电子、化工等)得到了广泛应用。

下面是干式螺杆真
空泵的一些常见标准:
1. 泵的工作原理:干式螺杆真空泵通过两个相互啮合的螺杆旋
转运动,将工作室内的气体通过连续的螺杆腔体传递到真空泵的出口,实现气体的抽取。

2. 抽取能力:标准干式螺杆真空泵的抽取能力通常在几十到几
百立方米/小时之间,具体取决于泵的型号和尺寸。

3. 抽取压力:标准干式螺杆真空泵的抽取压力范围通常在几十
帕到几千帕之间,具体取决于泵的设计和性能。

4. 动力源:标准干式螺杆真空泵通常采用电动机作为动力源,
通常为交流电动机。

5. 防护等级:标准干式螺杆真空泵通常具有较高的防护等级,
以确保其在恶劣环境中的可靠运行。

6. 控制方式:标准干式螺杆真空泵通常可通过自动控制系统进
行控制,包括启停控制、压力调节等功能。

7. 设计和制造标准:标准干式螺杆真空泵通常采用国际通用的
设计和制造标准,确保其设计、制造和性能符合相关要求。

需要注意的是,不同厂家的干式螺杆真空泵可能存在一些差异,
具体的标准和规范应参照所购买的具体产品说明书。

螺杆泵的结构及工作原理

螺杆泵的结构及工作原理

螺杆泵的结构及工作原理螺杆泵是一种常用的离心泵,其结构和工作原理使其在工业领域中起到了重要的作用。

本文将详细介绍螺杆泵的结构和工作原理。

螺杆泵的结构主要由泵体、螺杆和密封装置组成。

泵体通常由铸铁或不锈钢制成,具有较高的强度和耐腐蚀性。

螺杆是螺旋状的,通常由不锈钢或其他耐腐蚀材料制成。

密封装置用于防止泵内液体泄漏,常见的密封方式有填料密封和机械密封。

螺杆泵的工作原理是利用螺杆的旋转运动将液体吸入泵体,然后通过螺杆的排液腔将液体排出。

具体来说,当螺杆旋转时,液体被吸入泵体的吸液腔中,随着螺杆的旋转,液体被推入排液腔。

在液体被推入排液腔的过程中,液体被密封在泵体和螺杆之间,形成密封腔。

随着螺杆的旋转,密封腔不断向排液口移动,从而将液体排出泵体。

螺杆泵的工作原理可以简单地描述为"吸入-排液"的循环过程。

当螺杆旋转时,液体被吸入泵体,然后通过螺杆的排液腔被排出。

由于螺杆的旋转速度较高,螺杆泵能够产生较大的流量和较高的压力。

因此,螺杆泵广泛应用于各种工业领域,如石油化工、食品加工、造纸等。

螺杆泵的优点之一是其较高的效率。

由于螺杆泵的结构和工作原理,液体在泵体内的流动路径较短,流动阻力较小,从而减少了能量损失。

此外,螺杆泵还具有较大的流量范围和较高的压力能力,能够适应不同的工作条件。

螺杆泵也存在一些局限性。

首先,由于螺杆泵的工作原理,泵的出口压力较低,不适用于需要较高出口压力的工艺要求。

其次,由于螺杆泵的结构比较复杂,维护和保养成本较高。

此外,螺杆泵对液体的粘度要求较高,对于粘度较大的液体,螺杆泵的工作效果可能会受到影响。

螺杆泵是一种常用的离心泵,其结构和工作原理使其在工业领域中起到了重要的作用。

螺杆泵通过螺杆的旋转运动将液体吸入泵体并排出,具有较高的效率、大流量范围和较高的压力能力。

然而,螺杆泵的出口压力较低,维护和保养成本较高,对液体粘度要求较高。

我们应根据具体的工艺要求选择合适的泵类,以确保工艺的正常运行。

干泵工作原理

干泵工作原理

干泵工作原理
干泵是一种用于真空系统的重要设备,它主要用于抽取气体和蒸汽,从而实现真空状态。

干泵工作原理是基于一系列物理原理和机械结构,下面将从几个方面来详细介绍干泵的工作原理。

首先,干泵的工作原理基于离心压缩原理。

在干泵内部,通过旋转叶轮或者螺杆,气体被迫向离心方向移动,从而增加气体的动能。

随后,气体会被压缩,增加了气体的压力和温度。

最终,气体会被排出干泵,从而实现气体的抽取和排放。

其次,干泵的工作原理基于分子运动理论。

在真空系统中,气体分子会不断地与干泵内部的叶轮或者螺杆发生碰撞,从而使得气体分子的平均动能增加。

随着气体分子不断地被压缩和排放,真空度不断提高。

另外,干泵的工作原理还涉及到气体的扩散和吸附。

在干泵内部,通过一系列的结构设计和材料选择,可以实现对气体的扩散和吸附。

这样一来,干泵可以更有效地抽取气体和蒸汽,从而实现更高的真空度。

最后,干泵的工作原理还与机械结构和密封技术密切相关。


干泵内部,通过精密的机械结构和高效的密封技术,可以实现对气
体的有效抽取和排放。

同时,这也能够减少气体泄漏和能量损失,
提高干泵的工作效率和稳定性。

总的来说,干泵的工作原理是基于离心压缩、分子运动、气体
扩散和吸附,以及机械结构和密封技术等多种物理原理和机械原理。

通过合理的设计和优化,干泵可以实现高效、稳定的气体抽取和排放,从而在真空系统中发挥重要作用。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

真空泵介绍
真空泵是指利用机械、物理、化学或物理化学的方法对被抽容器进行抽气而获得真空的设备。

通俗来讲,真空泵是用各种方法在某一封闭空间中营造、产生和维持真空的装置。

按真空泵的工作原理,真空泵通常上可以分为两种类型,即气体捕集泵和气体传输泵。

真空泵可以定义为:操纵机器、物理、化学或物理化学的方式对被抽容器进行抽气而得到真空的装置。

随着真空应用的扩展,真空泵的种类已生长了很多种,其抽速从每秒零点几升到每秒几十万、数百万升。

极限压力(极限真空)从粗真空到1Pa以上的超高真空范围。

由于真空应用部分所涉及压力的范围很宽,因此任何一种范围的真空泵都很难完全实用于全部的压力范围,只可以根据不同的压力范围和不同的要求,利用不同范围的真空泵。

为了利用方便和各种真空工艺进程的必要,偶尔将各种真空泵按其性可以要求组合起来,以机组型式应用即:真空机组。

常用的真空泵包括干式螺杆真空泵、水环泵、罗茨泵和将多种真空泵组合起来以机组型式应用的真空机组等,这些泵是我国国民经济各行业应用真空工艺过程中必不可少的主力泵种。

近年来,伴随着我国经济持续高速发展,真空泵相关下游应用行业保持快速增长势头,同时在真空泵应用领域不断拓展等因素的共同拉动下,我国真空泵行业实现了持续稳定地快速的发展。

1) 液环式真空泵:将带有多叶片的转子偏爱装在泵壳内。

当它旋转时,把事变液体抛向泵壳形成与泵壳同心的液环,液环同转子叶片形成了容积周期变化的几个小的旋变化容吸排气腔。

事变液体通常为水或油,以是亦称为水环式真空泵或油环式真空泵。

2) 干式真空泵:它是一种泵内不消油类(或液体)密封的变容真空泵。

由于干式真空泵泵腔内不必要液体,因此,实用于半导体行业、化学产业、制药产业及食品行业等必要无油干净真空情况的工艺场合。

3) 罗茨真空泵:泵内装有两个相反方向同步旋转的双叶形或多叶形的转子。

转子间、转子同泵壳内壁之间均保持一定的间隙。

真空泵的工作原理
在泵腔内形成通过旋转产生体积的变化而将气体排出泵外,主要是在吸气过程中,吸气腔体积增大,真空度降低,将容器内气体吸入泵腔,在排气过程中体积变小,压强增大,最终通过油封将吸入的气体排出泵外。

相关文档
最新文档
