理光复印机故障代码
理光复印机故障错误代码sc320、302、194、197、542、543、545、322、541、546、392、390
理光复印机代码一、 Sc代码简介SC101 爆光灯出错（当扫描白板时，为恰当的探测到标准白板。
）原因：1、暴光灯不良；暴光灯镇流器不良脏,扫描仪反射鏡或扫描仪反射鏡移位；sbu板不良；sbu连接器不良；透镜块移位；不正确地白板扫描位置或宽度。
SC120－123 扫描仪原位出错SC130 Bicu和sbu之间通讯出错SC192 自动sbu调解出错SC194 Sbu白电平探测出错（连续20次自动调节sbu失败）原因：1、暴光灯不良；脏白板；不正确的位置或白板,扫描宽度不对；bicu板不良；sbu办不良。
SC302 充电辊漏电（探测到充电辊漏电信号）原因：充电辊不良；充电高压办不良；pcu连接不良。
SC320 多角反射鏡出错SC321 无激光写入信号出错SC322 激光同步出错原因：激光单元和bicu板连接不好；激光和bicu板之间电缆损坏；bicu 板不良；ld单元不良。
SC390 Td传感器出错(复印期间，td传感气的输出连续10次小于0.2或大于4.0v)原因：td传感器不良； Pcu连接不良。
SC391 显影偏压泄漏原因：pcu连接不良；高电压板不良。
SC392 Td传感器初始化出错（没有正确地执行td初始设定）原因：id传感器不良；无显影剂；鼓不转；显影滚不转；pcu连接不良；未给充电辊加电压。
SC401-SC402转印辊漏电信号原因：高电压板不良；转印/分离单元放置不正确；转印辊损坏；pcu连接不良。
SC500 主电机锁死SC541 定影的恒温器/热敏电阻开路（主开关开启后，在30秒内定影温度未达到80℃）原因：定影恒温器不良或移位；定影热敏电阻不良或移位；电源板不良。
SC542 定影温度余热出错（同541）原因：定影热敏电阻不良或移位；定影灯开路；定影恒温器开路；定影熔丝开路；电源板不良。
SC543 定影过热出错（定影热敏电阻探测到定影温度超过231℃达1秒。
）原因：定影热敏电阻不良；电源板不良。
理光复印机维修代码大全
理光复印机维修代码大全一：如何进入 SP 模式按以下次序按动面键C → 1 → 0 → 7 → C ，保持按 C/ ◇键 3 秒以上；SP 模式菜单显示在 LCD 上， 1 COPY 2 FAX 3 PRINTER按你需要选定模式号码。
二：如何退出 SP 模式按 C 或 CANCEL 键一次或二次以上来返回到待机模式显示为止三：从 SP 模式进入复印模式按 COPY 键，选择适当的复印模式，并试复印品；要返回 SP 模式，按 C 键。
四：如何选择程序号用数字键输入第一级别程序号码（或用右或左光标键改变号码），并按 # 或 OK 键用数字键输入第二级别程序号码（或用右或左光标键改变号码），并按 # 或 OK 键若选择第三级别程序号码（如果有）：选择第二级别，然后使用右或左光标键。
要返回到下一个更高级别，按 C 。
五：对 SP 模式输入一个数值或设定值首先进入所要的程序号；使用数字键，进入所要求的设定值，进入所要求的设定值之前，如有必要，使用● /* 键在“ + ”和“ - ”之间变换，然后按 R/# 键或 OK 键盘。
六：常用SP 模式代码理光复印机1015/1018常用的SP模式代码更换铁粉后 TD 传感器初始化SP模式代码： SP2-214；装新机最后要用 SP7-825 初始化电气总计数器；如何清除 PM 计数：进入 SP7-804，同时按原稿类型键和 OK 或 R/# 键来复位计数器，成功则显示“执行完成”；要测试、制做纯黑打印品，使用 SP5-902；用手送纸复印的复印件不完整，如何解决？先选到手送纸盒，然后按“ # ”键，这时会出现纸盒尺寸，挑选 A4 尺寸，复印机一张，如果好，手送传感器坏。
怎么调节定影辊压力?在手送纸盘上放置 OHP 纸，进入 SP1-109 ，按 COPY 键，机器把纸送到定影部分停留 20 秒，然后把它排出，检查排出的 OHP 纸的压印是否前后一样，不一样可改变弹簧钩子的位置，较高的钩子位置可产生较大的拉力型号：松下7713／7813复印机现象：复印件左右两端有较宽的黑带，放大缩小会有变化。

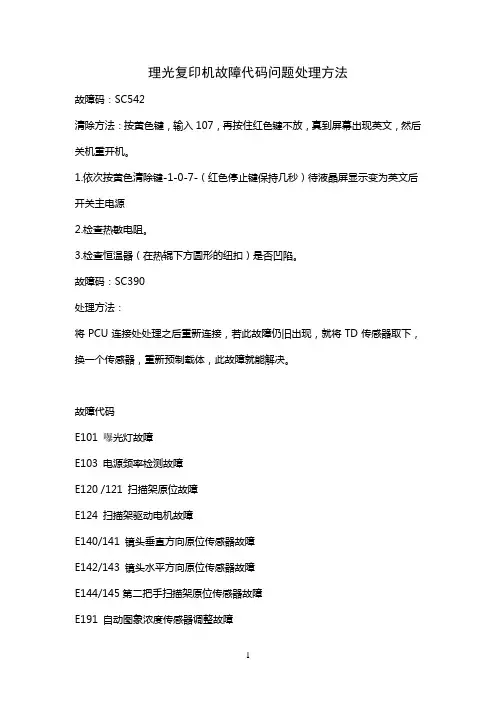

理光复印机故障代码问题处理方法
理光复印机故障代码问题处理方法故障码：SC542清除方法：按黄色键，输入107，再按住红色键不放，真到屏幕出现英文，然后关机重开机。
1.依次按黄色清除键-1-0-7-（红色停止键保持几秒）待液晶屏显示变为英文后开关主电源2.检查热敏电阻。
3.检查恒温器（在热辊下方圆形的纽扣）是否凹陷。
故障码：SC390处理方法：将PCU连接处处理之后重新连接，若此故障仍旧出现，就将TD传感器取下，换一个传感器，重新预制载体，此故障就能解决。
故障代码E101 嚗光灯故障E103 电源频率检测故障E120 /121 扫描架原位故障E124 扫描架驱动电机故障E140/141 镜头垂直方向原位传感器故障E142/143 镜头水平方向原位传感器故障E144/145第二把手扫描架原位传感器故障E191 自动图象浓度传感器调整故障E302 鼓充电辊漏电E346 显影偏压故障E351 图象浓度传感器调整故障E352色粉浓度传感器初始设置故障E353 传感器样板电压VSP 异常《超过2。
5V》E354 鼓电压值VSG异常《不足2。
5V》E355 图象浓度传感器上限检测异常E356 图象浓度传感器下限检测异常E405 转印带充电位置故障E440 主电机故障E442 感光鼓热敏电阻故障E501/502 上/下纸盘升降电机故障E503/504/505 纸盘装置第1/2/3升降电机故障E506纸盘装置主电机卡住E507 LCT升降电机故障E522/523双面纸盘端拦板齐纸传感器故障E524/525 双面纸盘侧拦板齐纸传感器故障E451 定影器热敏电阻故障E452定影温度升温故障E453/454/457 定影温度过热E458 定影灯可复印温度异常E620 主控板-ARDF通讯故障E621 主控板-纸盘装置通讯故障E900/901 总计数器故障进入SP方式节能键107清除/停止键3秒，程序号由三级组成用数字键选择第一和第二程序号，按R/# ，如有第三级程序按+/-，按R/#键要退到上一级按清除/停止键，按三次清除/停止键退出SP方式SP方式表1-001 对位调整范围0-32 标准=161-003-001至1-003-008 供纸时序调整范围=0-32 标准=161-008 卡纸检测0=OFF 1=ON1-103 定影器空转0=OFF 1=ON 空转两分钟1-104 定影器温度控制0=ON/OFF控制1=相位控制1-105-001 定影主灯温度调整标准=180度1-105-02 节能方式温度调整1-105-03 定影温度副灯调整1-105-XXX 定影温度调整1-106 定影温度显示1-108 强制启动1-902 齐纸板间隔调整（侧档板）1-905 齐纸板间隔调整（后挡板）2-001 鼓充电电压调整（供复印）2-002-XXX 鼓充电电压显示2-03 鼓充电电压调整（供制作VSP样图）2-101-XXX 先端/尾端删边空白调整2-201-XXX 显影偏压调整2-203 显影偏压调整（供制作VSP样图）2-206-XXX 显影偏压显示2-207 强制补粉（显示屏显示“2-208-001 补粉方式选择2-208-002 补粉率（TD传感器补粉方式）2-208-003 补粉率（定量补粉方式）2-214 TD传感器初期设定2-215-XXX TD传感器输出显示2-220 TD传感器初期输出显示2-221 补粉率（检测补粉方式）2-301-XXX 转印电流调整仅供工厂使用不要改变设置2-801 搅拌显影剂2-802 鼓充电辊温度2-812 鼓反转调整2-901 鼓充电辊清洁间隔2-902 不使用3-001 ID传感器初期设定3-002 ID传感器初期设定显示3-103-XXX ID传感器输出显示3-105 VL强制检测3-106初期VLP/VLG显示3-107 当前VLP/VLG显示3-111 当前VRP/VRG显示3-112 VR强制检测3-123 鼓初始化3-801 自动过程方式选择3-901 空运转（暴光灯熄灭）3-902 强制过程控制4-001 暴光灯电压调整4-002 暴光灯电压显示4-008 垂直倍率调整4-001-XXX 镜头水平原位调整4-013 扫描架空运转4-101 水平倍率调整4-102 镜头误差校正4-103 聚焦调整4-201 自动ADS增益调整4-202 ADS初期增益显示4-203 ADS实际增益显示4-301 APS传感器功能检查4-302 选购件APS传感器（仅指LT机器）4-303 APS A5/HLT检测4-901 APS尺寸优先（指F4尺寸）4-902 APS 8K/16K检测（仅指A4机器）操作5-001 全部显示点亮5-002 优先纸路选择5-003 APS优选选择5-004 ADS优选选择5-013 计数器递增/递减选择5-017 最大复印数量（复印限制）5-019-XXX 纸尺寸设定5-101 自动复位时间设定5-102 自动节能时间设定5-103 自动纸盘切换5-104 A3/DLT加倍计数5-106 图象浓度等级校正（ADS校正）5-107-XXX 图象移动白边调整5-108 边框删除白边调整5-110 中央删除白边调整5-113 投币锁按装5-115 双面图象移动（背面白边）5-121 T/C（总数计数器）计数时序5-305 自动关机时间设定5-401 用户代码方式5-402 用户代码计数器检查5-404-XXX 用户代码计数器清除5-405 用户代码号码设定5-407-XXX 用户代码号码清除5-408 已登记用户代码总数显示5-501-001 PM周期设定5-501-002 PM 报警方式设定5-801 内存全5-802-XXX 空运转方式5-803 输入检查方式5-804 输出检查方式5-810 SC复位5-811 仅在日本使用不要改变工厂设定5-812 电话号码输入（仅指A156复印机）5-816仅在日本使用不要改变工厂设定5-905 APS A4/LT横送优先5-906 手动装订复位时间设定5-907 封页方式选择5-908 图象移动/删除选择5-909 数字键缩放/尺寸被率5-910 操作指导的语种设定（仅指A156复印机）6-001 SADF自动复位时间设定6-002 AD自由尺寸设定6-003 自由分页选择6-005 双面复印时最终的齐数原稿空白复印6-006-XXX DF对位调整6-009 DF带纸空运转6-010 自动APS选择6-011 厚/薄原稿方式选择6-101分页器安装6-102 分页器堆叠限制6-104 装订张数限制6-107 分页器空运转方式7-001 总运转时间显示7-002 原稿总计数器显示7-003 RDS/CSS复印收费计数器显示。
理光复印机故障代码问题处理方法
理光复印机故障代码问题处理方法故障码：SC542清除方法：按黄色键，输入107，再按住红色键不放，真到屏幕出现英文，然后关机重开机。
1.依次按黄色清除键-1-0-7-（红色停止键保持几秒）待液晶屏显示变为英文后开关主电源2.检查热敏电阻。
3.检查恒温器（在热辊下方圆形的纽扣）是否凹陷。
故障码：SC390处理方法：将PCU连接处处理之后重新连接，若此故障仍旧出现，就将TD传感器取下，换一个传感器，重新预制载体，此故障就能解决。
故障代码E101 嚗光灯故障E103 电源频率检测故障E120 /121 扫描架原位故障E124 扫描架驱动电机故障E140/141 镜头垂直方向原位传感器故障E142/143 镜头水平方向原位传感器故障E144/145第二把手扫描架原位传感器故障E191 自动图象浓度传感器调整故障E302 鼓充电辊漏电E346 显影偏压故障E351 图象浓度传感器调整故障E352色粉浓度传感器初始设置故障E353 传感器样板电压VSP 异常《超过2。
5V》E354 鼓电压值VSG异常《不足2。
5V》E355 图象浓度传感器上限检测异常E356 图象浓度传感器下限检测异常E405 转印带充电位置故障E440 主电机故障E442 感光鼓热敏电阻故障E501/502 上/下纸盘升降电机故障E503/504/505 纸盘装置第1/2/3升降电机故障E506纸盘装置主电机卡住E507 LCT升降电机故障E522/523双面纸盘端拦板齐纸传感器故障E524/525 双面纸盘侧拦板齐纸传感器故障E451 定影器热敏电阻故障E452定影温度升温故障E453/454/457 定影温度过热E458 定影灯可复印温度异常E620 主控板-ARDF通讯故障E621 主控板-纸盘装置通讯故障E900/901 总计数器故障进入SP方式节能键107清除/停止键3秒，程序号由三级组成用数字键选择第一和第二程序号，按R/# ，如有第三级程序按+/-，按R/#键要退到上一级按清除/停止键，按三次清除/停止键退出SP方式SP方式表1-001 对位调整范围0-32 标准=161-003-001至1-003-008 供纸时序调整范围=0-32 标准=161-008 卡纸检测0=OFF 1=ON1-103 定影器空转0=OFF 1=ON 空转两分钟1-104 定影器温度控制0=ON/OFF控制1=相位控制1-105-001 定影主灯温度调整标准=180度1-105-02 节能方式温度调整1-105-03 定影温度副灯调整1-105-XXX 定影温度调整1-106 定影温度显示1-108 强制启动1-902 齐纸板间隔调整（侧档板）1-905 齐纸板间隔调整（后挡板）2-001 鼓充电电压调整（供复印）2-002-XXX 鼓充电电压显示2-03 鼓充电电压调整（供制作VSP样图）2-101-XXX 先端/尾端删边空白调整2-201-XXX 显影偏压调整2-203 显影偏压调整（供制作VSP样图）2-206-XXX 显影偏压显示2-207 强制补粉（显示屏显示“2-208-001 补粉方式选择2-208-002 补粉率（TD传感器补粉方式）2-208-003 补粉率（定量补粉方式）2-214 TD传感器初期设定2-215-XXX TD传感器输出显示2-220 TD传感器初期输出显示2-221 补粉率（检测补粉方式）2-301-XXX 转印电流调整仅供工厂使用不要改变设置2-801 搅拌显影剂2-802 鼓充电辊温度2-812 鼓反转调整2-901 鼓充电辊清洁间隔2-902 不使用3-001 ID传感器初期设定3-002 ID传感器初期设定显示3-103-XXX ID传感器输出显示3-105 VL强制检测3-106初期VLP/VLG显示3-107 当前VLP/VLG显示3-111 当前VRP/VRG显示3-112 VR强制检测3-123 鼓初始化3-801 自动过程方式选择3-901 空运转（暴光灯熄灭）3-902 强制过程控制4-001 暴光灯电压调整4-002 暴光灯电压显示4-008 垂直倍率调整4-001-XXX 镜头水平原位调整4-013 扫描架空运转4-101 水平倍率调整4-102 镜头误差校正4-103 聚焦调整4-201 自动ADS增益调整4-202 ADS初期增益显示4-203 ADS实际增益显示4-301 APS传感器功能检查4-302 选购件APS传感器（仅指LT机器）4-303 APS A5/HLT检测4-901 APS尺寸优先（指F4尺寸）4-902 APS 8K/16K检测（仅指A4机器）操作5-001 全部显示点亮5-002 优先纸路选择5-003 APS优选选择5-004 ADS优选选择5-013 计数器递增/递减选择5-017 最大复印数量（复印限制）5-019-XXX 纸尺寸设定5-101 自动复位时间设定5-102 自动节能时间设定5-103 自动纸盘切换5-104 A3/DLT加倍计数5-106 图象浓度等级校正（ADS校正）5-107-XXX 图象移动白边调整5-108 边框删除白边调整5-110 中央删除白边调整5-113 投币锁按装5-115 双面图象移动（背面白边）5-121 T/C（总数计数器）计数时序5-305 自动关机时间设定5-401 用户代码方式5-402 用户代码计数器检查5-404-XXX 用户代码计数器清除5-405 用户代码号码设定5-407-XXX 用户代码号码清除5-408 已登记用户代码总数显示5-501-001 PM周期设定5-501-002 PM 报警方式设定5-801 内存全5-802-XXX 空运转方式5-803 输入检查方式5-804 输出检查方式5-810 SC复位5-811 仅在日本使用不要改变工厂设定5-812 电话号码输入（仅指A156复印机）5-816仅在日本使用不要改变工厂设定5-905 APS A4/LT横送优先5-906 手动装订复位时间设定5-907 封页方式选择5-908 图象移动/删除选择5-909 数字键缩放/尺寸被率5-910 操作指导的语种设定（仅指A156复印机）6-001 SADF自动复位时间设定6-002 AD自由尺寸设定6-003 自由分页选择6-005 双面复印时最终的齐数原稿空白复印6-006-XXX DF对位调整6-009 DF带纸空运转6-010 自动APS选择6-011 厚/薄原稿方式选择6-101分页器安装6-102 分页器堆叠限制6-104 装订张数限制6-107 分页器空运转方式7-001 总运转时间显示7-002 原稿总计数器显示7-003 RDS/CSS复印收费计数器显示。
理光复印机通用代码
理光复印机通用代码故障代码：SC——101：曝光灯出错SC------120: 扫描架出错1SC------121: 扫描架出错2SC------302: 充电棍漏电SC------304: 充电棍电流校正出错（图像浓度传感器不良）SC------320: 多面反射镜电机异常SC------321: 没有激光写入信号的出错1SC------322: 第一只激光同步信号出错（LD 装置失败）SC------323: LD 驱动电流过大SC------326: 第二只激光同步信号出错（LD 装置失败）SC------327: LD 装置原位置出错1 (因为接头走向不对,造成LD装置移动受阻) SC------328: LD 装置原位置出错2 (因为接头走向不对,造成LD装置移动受阻) SC------329: 激光束间距调整的出错(因为接头走向不对,造成LD装置移动受阻) SC------350—1: ID 传感器出错1SC------350—2: ID 传感器出错2SC------350—3: ID 传感器出错3SC------350—4: ID 传感器出错4SC------350—5: ID 传感器出错5SC------360: 硬盘驱动出错1 (HDD不良或HDD控制板不良)SC------361: 硬盘驱动出错2 (HDD不良)SC------362: IMAC (图像压缩IC)出错(BICU不良或HDD控制板不良)SC------365: 图像储存地址出错SC------390—1: TD 传感器出错1SC------390—2: TD 传感器出错2SC------391: 显影偏压的漏泄SC------401—1 转印棍漏电出错SC------401—2 转印棍漏电出错SC------403：转印带位置传感器出错SC------405：转印带出错SC------440: 主电机卡死SC------490: 排风扇电机卡死SC------492: 冷却风扇电机卡死SC------493: 桥接器冷却风扇卡死SC------501—1: 第一纸盘升纸故障1SC------501—2: 第一纸盘升纸故障2SC------502—1: 第二纸盘升纸故障1SC------502—2: 第二纸盘升纸故障2SC------503—1: 第三纸盘升纸故障1SC------503—2: 第三纸盘升纸故障2SC------504—1: 第四纸盘升纸故障1SC------504—2: 第四纸盘升纸故障2SC------506: 纸盘装置主电机卡死SC------507: LCT 主电机卡死SC------510—1: LCT 纸盘故障1SC------510—2: LCT 纸盘故障2SC------541: 定影部热敏电阻开路SC------542: 预热过程中定影温度出错SC------543: 定影部过热出错1SC------545: 定影部过热出错2SC------546: 定影部可复印温度出问题SC------547: 零交信号SC------548: 定影部装置安装出错SC------599: 单格纸盘电机卡死SC------601: BICU与扫描装置通信异常SC------602: BICU与HDD控制板之间通信异常SC------620—1: BICU与ADF之间通信异常1 SC------620—2: BICU与ADF之间通信异常2 SC------620—3: BICU与ADF之间通信异常3 SC------726: 文件制成器移动／升降电机异常SC------727: 文件制成器装订器转动电机异常SC------729: 文件制成器打孔电机异常SC------730: 文件制成器装订器定位电机异常SC------900: 电气的总数计数器异常SC------951: F门的信号异常2SC------954: 打印机图像设置出错SC------955: 储存器设置出错SC------959: 打印机设置ID 出错SC------960: 打印机返回ID 出错SC------961: 打印机就绪ID 出错SC------962: 储存器设置ID 出错SC------963: 储存器结束ID 出错SC------964: 打印机就绪出错SC------980: HDD 存取出错SC------981: HDD 响应出错SC------982: HDD 结构出错SC------990: 软件性能出错理光复印机维修通用故障代码，分享SC195：系列号不符SC201：多棱镜电机不良SC220：同步检测信号错SC221：同上（指各色的同步）SC240：激光过强（001：Y 002：M 003：C 004：K）SC260、261：电源板保险烧SC285：线位调整有错SC370 SC371 SC372 SC373：KYCM TD传感器有错SC374 SC375 SC376 SC377：KYCM VT传感器有错SC380：K显影电机有问题SC381：彩显影电机有问题SC385：ID传感器的VSG有错SC386 SC387 SC388 SC389：KYCM显影伽马有错SC390：显影偏压输出有错SC391-01：充电AC输出有错SC460 SC461：热敏电阻SC471：转印原位有错SC490：转印偏压有错SC501 SC502 SC503 SC504：纸盒有错SC530：定影风扇有错SC541.542.543.544.545.546：定影辊温度有错SC551.552.553.554.555.556：压力辊温度有错SC560：电源线有是器噪声SC722 723.724.725.726.727.729.730.731.732.733.734：分页器有错SC818：防卫有错SC819：致命错误SC820.821.822.823.824.827828.829.833.835.836.837.：打印印问题的自诊有错SC850：打印接口有错SC851：IEEE1394接口有错SC860：硬盘初始化有错SC861：硬盘重启SC863.864.865：硬盘的读取、CRC、进入有错SC900：电子计数器有错SC990：软件性能有错SC998：应用启动有错注：K：黑Y：黄C：蓝M：红---------------------------------------------------------------------------------------------------------------------。
理光复印机维修代码和故障代码
维修程序方式:1.进入维修程序方式:依次按下以下各键。
总清/节能--1--0--7-清零/停止(按住3秒以上)2.进入后复印计数器内“1”开始闪动,并且左上角出现一个点,同时自动图像浓度指示开始闪动,复印倍率显示熄灭。
3.设置后用“自动图像浓度键”确认,关机退出。
SP方式号功能4强制启动(空运转)5曝光灯熄灭的空运转6卡纸检测关闭7空运转8输入检查部件编号传感器/开关/信号1对位传感器2出纸传感器3手送纸无纸传感器4纸盘无纸传感器8高压漏电信号9电源板信号10右竖直导板信号12扫描架原位传感器13第四?第五反光镜原位传感器14镜头原位传感器16分页器纸传感器17分页器轮开关18分页器斗原位开关19分页器开关20ADF安装21ADF翻起开关22钥匙计数器插入信号9输出检查部件编号电气部件1主电机+消电灯+排风扇(高速) 2充电电极3转印电极4放电板5显影偏压6删边灯7机器切断(总开关继电器切断) 8排风扇电机(高速)9光学部冷却风扇10曝光灯+光学部冷却风扇11补粉电机12补粉电机(反转)17对位离合器18手送纸送纸离合器19纸盘送纸离合器21中继轮离合器23总数计数器10扫描架空运转11全部指示灯点亮14自动节能时间设定15自动复位时间设定16递增递减计数选择17窄纸选择方式19ADS优先(自动浓度优先)29定影温度控制选择30补粉方式选择SP设置补粉系统0使用TD传感器初期设定的检测补粉方式1使用由SP53设定的TD传感器目标电压的检测补粉方式2使用TD传感器初期设定的检测补粉方式(定量) 4定量补粉方式31补粉量(TD传感器方式)32补粉量(定量补粉方式)33图像偏压调整(手动ID方式)SP设置设置显影偏压0通常01最深+40V2较深+20V3较浅-20V4最浅-40V 34图像浓度调整(ADS方式)SP设置设置显影偏压0通常01较浅-20V2较深+20V3最浅-40V4最深+40V 35色粉接近用完状态中总补粉时间36TD传感器灵敏度调整38色粉浓度调整41先端删边调整42对位调整43垂直倍率调整44水平倍率调整45对位拱起量调整46对位拱起量调整--A5纸47焦点调整48光强调整(曝光灯电压) 49定影温度调整51曝光灯电压显示52定影温度显示53TD传感器目标控制电压调整54TD传感器增益调整55TD传感器输出数据显示56ADS参考电压调整57ADS输出电压显示59光学部温度显示60鼓电位测量(有纸)61鼓电位测量(无纸)62VL校正间隔63强制补粉64VR校正值66TD传感器初期设定(只有更换载体时必须执行)67TD传感器初期设定显示69成像装置计数器显示74特殊纸尺寸设置(在*号位置的纸尺寸)1:A32:*(通用)3:B44:A45:A4R6:B57:B5R 8:A59:B627:8K28:16K(横送)29:16K(直送) 77自动切断(能源之星开/关)78自动节能方式开/关88复印总数显示93VR校正的复位96色粉用完强制解除97维修呼叫(E5)解除(复位)98总数计数器复位99清除全部内存(必须按住“.”和“自动浓度”)(执行此方式必须将鼓和载体同时更换)。
理光复印机维修代码和故障代码
-- 理光复印机维修代码和故障代码理光4015机器，适用于4615、4621、3813等机型。
（ycyhc编辑整理）理光FT-4015复印机故障代码：理光FT-4015在报修时出现EXX在复印计数器中，字母“E”与“代码号”轮番显示。
清除报修时的故障状态用断开和接通总开关。
出现E5X报修状态时，不能用断开和接通总开关的方法，清除E5X系列代码时必须执行如下步骤：1.机器修复后，接通总开关。
2.进入SP方式97。
3、断开和接通总开关。
代码E11－－曝光灯出错。
－定义－曝光灯亮时，反馈信号高于4.2V达1秒。
曝光灯关断时，反馈信号高于1.0V达1秒。
－原因－双向可控硅短路。
曝光灯电路开路。
热保险断开。
代码E12－－曝光灯出错。
－定义－曝光灯亮时，反馈信号低于0.5V达1秒。
曝光灯持续点亮状态长达25秒。
－原因－交流驱动/直流电源板故障。
主控板故障。
电源板故障。
代码E13－－零交叉信号出错。
－定义－2秒内CPU没有收到零交信号，或零交信号之间的间隔超过2秒。
－原因－主控板故障。
交流驱动/直流电源板故障。
零交信号线断开。
主控板上的CN101接点或交流/直流电源板上的CN207接点没有正确连接。
代码E14－－零交叉信号出错2。
－定义－检测到的电流不为50HZ或者60HZ。
－原因－主控板故障。
交流/直流电源板故障。
零交信号线断开。
主控板上CNN101接点或交流/直流电源板上的CN207未正确连接。
电源线不牢固。
★对于初期生产的机器的补救方式：关机重开。
代码E21－－扫描架原位出错1。
－定义－总开关接通后10秒内扫描架原位传感器的输出保持在低电平（截止状态），或是复印过程中扫描架返回后，其输出保持在低电平（截止状态）。
－原因－原位传感器失灵。
扫描电机失灵。
主控板故障。
交流驱动/直流电源板故障。
扫描架驱动电路失灵。
代码E22－－扫描架原位出错2。
－定义－总开关接通后4秒内扫描架原位传感器的输出保持在高电平（导通状态），或是扫描架起动后0.3秒内其输出电平保持在高电平（导通状态）－原因－原位传感器失灵。
理光数码复印机维修代码大全
46
调节/参数设置
特殊用纸长度设定(上位4Bit)
47
调节/参数调节
特殊用纸宽度设定(下位4Bit)
48
调整\说明
横向扫描时缩小量的调节
理光1045/1050数码一体机维修代码及详解
进入维修方式
一、进入维修程序方式的步骤
方法1
方式清除=》1=》0=》7=》清除/停止 。按住“清除/停止”键超过3秒钟
方法2
方式清除=》清除/停止=》省墨=》输入(#) 。在销中国的机型上，用“并合两份原稿”键替代“省墨”键
方法3
将启动，“清除/停止”和“输入(#)键”一起按下的，打开总开关。1、方法3是与其它两种方法不同的一种进入SP方式的特殊方式。比如，若电源一通，就显示一只故障代码(E-XX)，在这样的场合，就只能用方法3进入SP方式。
二、进入维修程序方式的步骤
用户用下面的步骤，可以进入维修程序方式表中打星标的那些维修程序方式。
遵照以下顺序按下*作面板上的键：
方法1
方式清除=》清除/停止，按住清除/停止键超过3秒钟。
方法2
方式清除=》清除/停止=》输入(#)，液晶屏上将显示：
调整\说明
自动复位设置\重复计数显示
42
调整\说明
纸张选择规格设定
43
调整\说明
热敏头电阻值设定
44
调节/参数调节
设置热敏头电阻值级别的设定
45
调节/参数调节
特殊用纸长度设定(下位4Bit)
扫描器顶端的起始阅读位置
0***标准 ----1***----*000----*001—*010—*011----*100---*101--*110--*111
理光复印机代码表
SC823 --- 说明：自诊断出错：NIC 可能原因：控制器不良
SC824 --- 说明：自诊断出错：NVRAM 可能原因：（1）更换NVRAM（2）更换控制器
SC8267---- 说明：自诊断出错：RAM 可能原因：（1）更新控制器固件（2）更换内存。
SC545 --- 说明：定影过热错误3 热敏电阻移位。
SC546 --- 说明：定影温度不稳定。热敏电阻不良或连接断开；定影单元安装不当。
SC547 --- 说明：零 交叉信号检测出错。可能原因：（1）PSU不良（2）SBCU不良
SC590 --- 说明：排气扇电机出错（1）排气扇电机连接不良（2）电机驱动过载
SC520 --- 说明：纸盘出错，原因同上。
SC541 --- 说明：定影热敏电阻开路。原因（1）热敏电阻安装不当或移位（2）热敏电阻断开或不良（3）电源不在额定范围内
SC542 --- 说明：定影温度预热出错。可能原因：（1）热敏电阻不良或移位（（2）定影灯开路（3）恒温器异常
SC543/544 --- 说明：定影过热错误1/2 可能原因：（1）PSU不良或主板不良（2）定影热敏电阻不良（3）电源电压不稳定
SC727 --- 说明：最终加工器装订吹锤电机出错---500张最终加工器B442.可能原因：同724。
SC728 --- 说明：最终加工器出纸电机/纸堆高度出错。
SC730 --- 说明：最终加工器装订电机出错-----1000张最终加工器B408可能原因：（1）装订机电机不良（2）装订机原位传感器不良（3）装订电机连接不好。
SC323 --- 说明：LD驱动电流过大。LD单元不良；LD单元和SBCU板连接不良；LD单元不良。
理光复印机维修代码
理光复印机维修代码简介理光复印机是一种常见的办公设备，广泛应用于办公室和学校等场合。
然而，由于长时间的使用和不正确的操作，复印机可能出现各种故障。
为了准确快速地诊断和修复复印机故障，理光公司提供了一套完善的维修代码。
本文将介绍一些常见的理光复印机故障代码，以及相应的解决方法。
希望能够帮助用户快速定位故障并采取正确的措施进行修复。
常见维修代码1. E1-01代码含义传感器错误解决方法1.检查传感器是否受到任何物体的阻挡，如纸张或杂物等。
2.确保传感器连接稳固，没有松动或损坏。
3.如果问题仍然存在，请联系理光售后服务部门进行进一步故障排除和修理。
2. E2-01代码含义进纸器错误解决方法1.检查进纸器上是否有堆积的纸张，清除堆积物。
2.检查进纸器内部机构是否运转正常，查看是否有卡纸现象。
3.检查进纸器传感器是否正常工作。
4.如有必要，重新校准进纸器。
3. E3-01代码含义定影器错误解决方法1.检查定影器是否清洁，如有污渍或灰尘，请使用清洁剂进行清洁。
2.检查定影器是否老化或磨损，如有必要，请更换新的定影器组件。
3.如果问题仍然存在，请联系理光售后服务部门进行进一步故障排除和修理。
4. E4-01代码含义传输带错误解决方法1.检查传输带是否正常安装，没有松动或断裂。
2.检查传输带是否清洁，如有污渍或灰尘，请使用清洁剂进行清洁。
3.检查传输带传感器是否正常工作，如有必要，请更换传感器。
5. E5-01代码含义镜头错误解决方法1.检查镜头是否清洁，如有污渍或灰尘，请使用清洁剂进行清洁。
2.检查镜头是否正常安装，没有松动或断裂。
3.检查镜头传感器是否正常工作，如有必要，请更换传感器。
6. E6-01代码含义感光鼓错误解决方法1.检查感光鼓是否清洁，如有污渍或灰尘，请使用清洁剂进行清洁。
2.检查感光鼓是否老化或磨损，如有必要，请更换新的感光鼓组件。
7. E7-01代码含义开关错误解决方法1.检查复印机开关是否正常工作，确认复印机已正确连接电源。
理光复印机故障代码大全
理光数码复印机常见故障代码101――曝光灯出错（1018机器是SC192）；120（121）――扫描仪原位出错。
144――BICU和SBU之间通讯出错BICU板不能检测SBU连接信号.；145――SBU自动调节出错；193――图像转印出错；198――内存地址出错；302――充电辊漏电检测到充电辊漏电信号。
320――多角反射镜出错；321――无激光写入信号（F-门）出错；322――激光同步出错。
390――TD传感器出错。
391――显影偏压泄漏；392――TD传感器初始设定出错。
401（402）――转印辊漏电出错1/2 检测到充电辊漏电信号。
500――主电机锁死。
547――零交叉信号故障。
（3）A级故障541――定影的热敏电阻开路（中央）。
542――定影温度预热出错（中央）。
543――定影过热出错（中央）热敏电阻检测到定影温度超过231达1秒。
544――定影过热出错（中央）。
545――定影温度过热出错（中央）2。
546――不稳定的定影温度（中央）。
551――定影热敏电阻开路（后面）同SC541.552――定影温度预热出错（后面）同SC542.553――定影过热出错（后面）同SC543。
555――定影温度过热出错（后面）同SC545。
556――不稳定的定影温度（后面）同SC546。
一：如何进入SP 模式1.按以下次序按动面键C →1 →0 →7 →C ，保持按C/ ◇键3 秒以上；2.SP 模式菜单显示在LCD 上，1 COPY 2 FAX 3 PRINTER3.按你需要选定模式号码。
二：如何退出SP 模式1.按C 或CANCEL 键一次或二次以上来返回到待机模式显示为止三：从SP 模式进入复印模式•按COPY 键，选择适当的复印模式，并试复印品；要返回SP 模式，按C 键。
四：如何选择程序号•用数字键输入第一级别程序号码（或用右或左光标键改变号码），并按# 或OK 键•用数字键输入第二级别程序号码（或用右或左光标键改变号码），并按# 或OK 键•若选择第三级别程序号码（如果有）：选择第二级别，然后使用右或左光标键。
理光数码复印机维修代码大全
07 传感器开关显示
切刀限位开关(限位)\滚筒转动开关(有无转动)\版纸设置\纸开关\滚筒盖开关
用0和1显示开关的状态
印刷键：按下此键显示 [显示1]，松开此键，出现[显示2]
显示1
[* * * *]
滚筒旋转开关(SW3) PUSH=1
裁切刀限位开关(返操作侧)(MS2) PUSH=1
25
调整\说明
应用自动进稿器时，修正原稿基底的白色度
000 标准------001----010----011—100—101----110---111为最大
26
调整\说明
修正图像方式下原稿浓度白基底的白色度
000 标准------001----010----011—100—101----110---111为最大
显示[**]
尾部标志传感器(PS3)的接收光量 00 63
14
总计数 制版总数显示重新设置
15
动作检测
供墨电机运行检测
16
调整\说明
联机制版时，制版开始位置的修正
17
运行检测
检测切刀电机运行
18
扫描器顶端的起始阅读位置
0***标准 ----1***----*000----*001—*010—*011----*100---*101--*110--*111
36
调整\说明
扫描器纵向边(操作边)起始阅读位置
0***标准 ----1***----*000----*001—*010—*011----*100---*101--*110--*111
调整\说明
自动复位设置\重复计数显示
42
理光复印机故障代码
理光复印机故障代码2010-08-10 11:06FT--5035(4027\\4527\\5632\\5640等有相同之处)故障代码E101 嚗光灯故障E103 电源频率检测故障E120 /121 扫描架原位故障E124 扫描架驱动电机故障E140/141 镜头垂直方向原位传感器故障E142/143 镜头水平方向原位传感器故障E144/145第二把手扫描架原位传感器故障E191 自动图象浓度传感器调整故障E302 鼓充电辊漏电E346 显影偏压故障E351 图象浓度传感器调整故障E352色粉浓度传感器初始设置故障E353 传感器样板电压 VSP 异常《超过2。
5V》E354 鼓电压值VSG异常《不足2。
5V》E355 图象浓度传感器上限检测异常E356 图象浓度传感器下限检测异常E405 转印带充电位置故障E440 主电机故障E442 感光鼓热敏电阻故障E501/502 上/下纸盘升降电机故障E503/504/505 纸盘装置第1/2/3升降电机故障E506纸盘装置主电机卡住E507 LCT升降电机故障E522/523双面纸盘端拦板齐纸传感器故障E524/525 双面纸盘侧拦板齐纸传感器故障E451 定影器热敏电阻故障E452定影温度升温故障E453/454/457 定影温度过热E458 定影灯可复印温度异常E620 主控板-ARDF通讯故障E621 主控板-纸盘装置通讯故障E900/901 总计数器故障进入SP方式节能键107清除/停止键3秒，程序号由三级组成用数字键选择第一和第二程序号，按R/# ，如有第三级程序按+/-，按R/#键要退到上一级按清除/停止键，按三次清除/停止键退出SP方式SP方式表1-001 对位调整范围0-32 标准=161-003-001至1-003-008 供纸时序调整范围=0-32 标准=161-008 卡纸检测 0=OFF 1=ON1-103 定影器空转 0=OFF 1=ON 空转两分钟1-104 定影器温度控制 0=ON/OFF控制 1=相位控制1-105-001 定影主灯温度调整标准=180度1-105-02 节能方式温度调整1-105-03 定影温度副灯调整1-105-XXX 定影温度调整1-106 定影温度显示1-108 强制启动1-902 齐纸板间隔调整（侧档板）1-905 齐纸板间隔调整（后挡板）2-001 鼓充电电压调整（供复印）2-002-XXX 鼓充电电压显示2-03 鼓充电电压调整（供制作VSP样图）2-101-XXX 先端/尾端删边空白调整2-201-XXX 显影偏压调整2-203 显影偏压调整（供制作VSP样图）2-206-XXX 显影偏压显示2-207 强制补粉（显示屏显示“2-208-001 补粉方式选择2-208-002 补粉率（TD传感器补粉方式）2-208-003 补粉率（定量补粉方式）2-214 TD传感器初期设定2-215-XXX TD传感器输出显示2-220 TD传感器初期输出显示2-221 补粉率（检测补粉方式）2-301-XXX 转印电流调整仅供工厂使用不要改变设置2-801 搅拌显影剂2-802 鼓充电辊温度2-812 鼓反转调整2-901 鼓充电辊清洁间隔2-902 不使用3-001 ID传感器初期设定3-002 ID传感器初期设定显示3-103-XXX ID传感器输出显示3-105 VL强制检测3-106初期VLP/VLG显示3-107 当前VLP/VLG显示3-111 当前VRP/VRG显示3-112 VR强制检测3-123 鼓初始化3-801 自动过程方式选择3-901 空运转（暴光灯熄灭）3-902 强制过程控制4-001 暴光灯电压调整4-002 暴光灯电压显示4-008 垂直倍率调整4-001-XXX 镜头水平原位调整4-013 扫描架空运转4-101 水平倍率调整4-102 镜头误差校正4-103 聚焦调整4-201 自动ADS增益调整4-202 ADS初期增益显示4-203 ADS实际增益显示4-301 APS传感器功能检查4-302 选购件APS传感器（仅指LT机器）4-303 APS A5/HLT检测4-901 APS尺寸优先（指F4尺寸）4-902 APS 8K/16K检测（仅指A4机器）操作5-001 全部显示点亮5-002 优先纸路选择5-003 APS优选选择5-004 ADS优选选择5-013 计数器递增/递减选择5-017 最大复印数量（复印限制）5-019-XXX 纸尺寸设定5-101 自动复位时间设定5-102 自动节能时间设定5-103 自动纸盘切换5-104 A3/DLT加倍计数5-106 图象浓度等级校正（ADS校正）5-107-XXX 图象移动白边调整5-108 边框删除白边调整5-110 中央删除白边调整5-113 投币锁按装5-115 双面图象移动（背面白边）5-121 T/C（总数计数器）计数时序5-305 自动关机时间设定5-401 用户代码方式5-402 用户代码计数器检查5-404-XXX 用户代码计数器清除5-405 用户代码号码设定5-407-XXX 用户代码号码清除5-408 已登记用户代码总数显示5-501-001 PM周期设定5-501-002 PM 报警方式设定5-801 内存全5-802-XXX 空运转方式5-803 输入检查方式5-804 输出检查方式5-810 SC复位5-811 仅在日本使用不要改变工厂设定5-812 电话号码输入（仅指A156复印机）5-816仅在日本使用不要改变工厂设定5-905 APS A4/LT横送优先5-906 手动装订复位时间设定5-907 封页方式选择5-908 图象移动/删除选择5-909 数字键缩放/尺寸被率5-910 操作指导的语种设定（仅指A156复印机）6-001 SADF自动复位时间设定6-002 AD自由尺寸设定6-003 自由分页选择6-005 双面复印时最终的齐数原稿空白复印6-006-XXX DF对位调整6-009 DF带纸空运转6-010 自动APS选择6-011 厚/薄原稿方式选择6-101分页器安装6-102 分页器堆叠限制6-104 装订张数限制6-107 分页器空运转方式7-001 总运转时间显示7-002 原稿总计数器显示7-003 RDS/CSS复印收费计数器显示。
理光复印机通用代码
理光复印机通用代码理光复印机通用代码故障代码：SC——101：曝光灯出错SC------120: 扫描架出错1SC------121: 扫描架出错2SC------302: 充电棍漏电SC------304: 充电棍电流校正出错（图像浓度传感器不良）SC------320: 多面反射镜电机异常SC------321: 没有激光写入信号的出错1SC------322: 第一只激光同步信号出错（LD 装置失败）SC------323: LD 驱动电流过大SC------326: 第二只激光同步信号出错（LD 装置失败）SC------327: LD 装置原位置出错1 (因为接头走向不对,造成LD装置移动受阻) SC------328: LD 装置原位置出错2 (因为接头走向不对,造成LD装置移动受阻) SC------329: 激光束间距调整的出错(因为接头走向不对,造成LD装置移动受阻) SC------350—1: ID 传感器出错1SC------350—2: ID 传感器出错2SC------350—3: ID 传感器出错3SC------350—4: ID 传感器出错4SC------350—5: ID 传感器出错5SC------360: 硬盘驱动出错1 (HDD不良或HDD控制板不良)SC------361: 硬盘驱动出错2 (HDD不良)SC------362: IMAC (图像压缩IC)出错(BICU不良或HDD控制板不良)SC------365: 图像储存地址出错SC------390—1: TD 传感器出错1SC------390—2: TD 传感器出错2SC------391: 显影偏压的漏泄SC------401—1 转印棍漏电出错SC------401—2 转印棍漏电出错SC------403：转印带位置传感器出错SC------405：转印带出错SC------440: 主电机卡死SC------490: 排风扇电机卡死SC------492: 冷却风扇电机卡死SC------493: 桥接器冷却风扇卡死SC------501—1: 第一纸盘升纸故障1SC------501—2: 第一纸盘升纸故障2SC------502—1: 第二纸盘升纸故障1SC------502—2: 第二纸盘升纸故障2SC------503—1: 第三纸盘升纸故障1SC------503—2: 第三纸盘升纸故障2SC------504—1: 第四纸盘升纸故障1SC------504—2: 第四纸盘升纸故障2SC------506: 纸盘装置主电机卡死SC------507: LCT 主电机卡死SC------510—1: LCT 纸盘故障1SC------510—2: LCT 纸盘故障2SC------541: 定影部热敏电阻开路SC------542: 预热过程中定影温度出错SC------543: 定影部过热出错1SC------545: 定影部过热出错2SC------546: 定影部可复印温度出问题SC------547: 零交信号SC------548: 定影部装置安装出错SC------599: 单格纸盘电机卡死SC------601: BICU与扫描装置通信异常SC------602: BICU与HDD控制板之间通信异常SC------620—1: BICU与ADF之间通信异常1 SC------620—2: BICU与ADF之间通信异常2 SC------620—3: BICU与ADF之间通信异常3 SC------726: 文件制成器移动／升降电机异常SC------727: 文件制成器装订器转动电机异常SC------729: 文件制成器打孔电机异常SC------730: 文件制成器装订器定位电机异常SC------900: 电气的总数计数器异常SC------951: F门的信号异常2SC------954: 打印机图像设置出错SC------955: 储存器设置出错SC------959: 打印机设置ID 出错SC------960: 打印机返回ID 出错SC------961: 打印机就绪ID 出错SC------962: 储存器设置ID 出错SC------963: 储存器结束ID 出错SC------964: 打印机就绪出错SC------980: HDD 存取出错SC------981: HDD 响应出错SC------982: HDD 结构出错SC------990: 软件性能出错理光复印机维修通用故障代码，分享SC195：系列号不符SC201：多棱镜电机不良SC220：同步检测信号错SC221：同上（指各色的同步）SC240：激光过强（001：Y 002：M 003：C 004：K）SC260、261：电源板保险烧SC285：线位调整有错SC370 SC371 SC372 SC373：KYCM TD传感器有错SC374 SC375 SC376 SC377：KYCM VT传感器有错SC380：K显影电机有问题SC381：彩显影电机有问题SC385：ID传感器的VSG有错SC386 SC387 SC388 SC389：KYCM显影伽马有错SC390：显影偏压输出有错SC391-01：充电AC输出有错SC460 SC461：热敏电阻SC471：转印原位有错SC490：转印偏压有错SC501 SC502 SC503 SC504：纸盒有错SC530：定影风扇有错SC541.542.543.544.545.546：定影辊温度有错SC551.552.553.554.555.556：压力辊温度有错SC560：电源线有是器噪声SC722723.724.725.726.727.729.730.731.732.733.734：分页器有错SC818：防卫有错SC819：致命错误SC820.821.822.823.824.827828.829.833.835.836. 837.：打印印问题的自诊有错SC850：打印接口有错SC851：IEEE1394接口有错SC860：硬盘初始化有错SC861：硬盘重启SC863.864.865：硬盘的读取、CRC、进入有错SC900：电子计数器有错SC990：软件性能有错SC998：应用启动有错注：K：黑Y：黄C：蓝M：红---------------------------------------------------------------------------------------------------------------------。
理光复印机常规代码及常出错代码
理光复印机常规代码及常出错代码进维修模式：黄色按键——数字键107——按住红键5秒，选第一项后，直接输代码调整。
常用代码如下：如果复印或打印淡，先输2207强制供粉把黑度调上来在调以下代码才有用！（2209、3001、2906）清除清洁纸代码：1902（#）把参数改为0（#）后关机开机。
58016（#）清错误代码调供粉率：2209（#）正常值是850，数据越大供粉量越小，数据越小供粉量越大。
3001（#）正常值是70，调整供粉ID电压，数据越大供粉越大2906（#）正常值9.7，调整ID供粉值，数据越大供粉越大（注：一般调整到10---12之间）2201(#)正常值550，调整显影电压2001（#）正常值是900，调充电电压，数据大电压低，数据小电压高。
2207（#）强制供粉3103（#）显示显影和鼓电压，有三项电压显示，正常值一般在4.7\0.3\4.7，如果都是5.0，会出现复印或打印越印越淡，解决办法，把机器清扫干净！2961、2962（#）清除复印打印件脏等问题错误代码如下：如果机器报错误代码，有的代码只要进入维修模式关机开机一般可以清掉！550 清洁纸用完 495废粉管 552 热敏电阻和定影保险542 热敏电阻 300 充电输出出错 402 转印出错440 主电机出错 541 热敏电阻 555 定影保险672 打印板内存或硬盘（出现这代码关系到很多地方就不一一说明）定影报代码的最多，尽量让定影少出错，解决办法请把定影拉出，看到定影器上有一张标签（注意高温等字样），把块塑料板拆下来，就看得里面有两个热敏电阻和三个保险，把三个保险的两根白线直接接到中间一块长方形的铜片上面就可以了（注：请把铜片拆下来，把铜片表面打磨一下）！。
理光复印机故障错误代码sc320、302、194、197、542、543、545、322、541、546、392、390
理光复印机代码一、 Sc代码简介SC101 爆光灯出错（当扫描白板时，为恰当的探测到标准白板。
）原因：1、暴光灯不良；暴光灯镇流器不良脏,扫描仪反射鏡或扫描仪反射鏡移位；sbu板不良；sbu连接器不良；透镜块移位；不正确地白板扫描位置或宽度。
SC120－123 扫描仪原位出错SC130 Bicu和sbu之间通讯出错SC192 自动sbu调解出错SC194 Sbu白电平探测出错（连续20次自动调节sbu失败）原因：1、暴光灯不良；脏白板；不正确的位置或白板,扫描宽度不对；bicu板不良；sbu办不良。
SC302 充电辊漏电（探测到充电辊漏电信号）原因：充电辊不良；充电高压办不良；pcu连接不良。
SC320 多角反射鏡出错SC321 无激光写入信号出错SC322 激光同步出错原因：激光单元和bicu板连接不好；激光和bicu板之间电缆损坏；bicu 板不良；ld单元不良。
SC390 Td传感器出错(复印期间，td传感气的输出连续10次小于0.2或大于4.0v)原因：td传感器不良； Pcu连接不良。
SC391 显影偏压泄漏原因：pcu连接不良；高电压板不良。
SC392 Td传感器初始化出错（没有正确地执行td初始设定）原因：id传感器不良；无显影剂；鼓不转；显影滚不转；pcu连接不良；未给充电辊加电压。
SC401-SC402转印辊漏电信号原因：高电压板不良；转印/分离单元放置不正确；转印辊损坏；pcu连接不良。
SC500 主电机锁死SC541 定影的恒温器/热敏电阻开路（主开关开启后，在30秒内定影温度未达到80℃）原因：定影恒温器不良或移位；定影热敏电阻不良或移位；电源板不良。
SC542 定影温度余热出错（同541）原因：定影热敏电阻不良或移位；定影灯开路；定影恒温器开路；定影熔丝开路；电源板不良。
SC543 定影过热出错（定影热敏电阻探测到定影温度超过231℃达1秒。
）原因：定影热敏电阻不良；电源板不良。
理光复印机维修代码大全
理光复印机维修代码大全简介理光复印机是一种常见的办公设备，常常会遇到各种故障和问题。
本文档旨在收集整理常见的理光复印机维修代码，并提供解决方案，帮助您快速诊断和修复问题。
故障代码及解决方案1. E1-01问题描述E1-01代码表示进纸检测传感器故障。
解决方案首先，检查纸张托盘中是否有纸张，并确保纸张正确放置。
如果问题仍然存在，尝试进行以下操作：1.关闭并重新启动复印机。
2.检查进纸检测传感器是否被纸屑或杂物阻塞，若存在，请清理传感器。
3.如果以上方法仍然无法解决问题，请联系售后维修人员。
2. E2-01问题描述E2-01代码表示扫描传感器故障。
解决方案尝试以下操作来解决E2-01代码问题：1.关闭并重新启动复印机。
2.检查扫描区域是否有被卡纸或杂物阻塞，如果有，请清理扫描区域。
3.如果以上方法无法解决问题，尝试更新或重新安装复印机驱动程序。
4.如果问题仍然存在，请咨询专业技术人员进行进一步的维修。
3. E3-01问题描述E3-01代码表示墨粉耗尽。
解决方案请执行以下步骤进行维修：1.打开墨粉仓门。
2.取出耗尽的墨粉盒，确保正确处理耗尽的墨粉盒。
3.取出新的墨粉盒并放入墨粉仓中。
4.注意安装时要确保墨粉盒安装正确，并且墨粉盒的密封膜已经完全被拆开。
5.关闭墨粉仓门，并等待一段时间，直到系统完成墨粉初始化。
6.如果问题仍然存在，请确保使用的墨粉盒是原装墨粉，并咨询售后服务中心。
4. E4-01问题描述E4-01代码表示传输带故障。
解决方案尝试以下步骤解决问题：1.打开复印机前部的传输带盖。
2.检查传输带是否损坏或松动，如果有，请修复或重新安装传输带。
3.如果传输带没有损坏或松动，关闭传输带盖，并重新启动复印机。
4.如果问题仍然存在，请联系售后维修人员进行进一步处理。
结论本文档列出了一些常见的理光复印机故障代码，并提供了相应的解决方案。
请根据实际情况尝试这些解决方案。
如果问题无法解决，请联系专业技术人员或售后维修人员进行进一步的维修。
理光复印机故障代码
理光复印机故障代码2010-08-10 11:06FT--5035(4027\\4527\\5632\\5640等有相同之处)故障代码E101 嚗光灯故障E103 电源频率检测故障E120 /121 扫描架原位故障E124 扫描架驱动电机故障E140/141 镜头垂直方向原位传感器故障E142/143 镜头水平方向原位传感器故障E144/145第二把手扫描架原位传感器故障E191 自动图象浓度传感器调整故障E302 鼓充电辊漏电E346 显影偏压故障E351 图象浓度传感器调整故障E352色粉浓度传感器初始设置故障E353 传感器样板电压 VSP 异常《超过2。
5V》E354 鼓电压值VSG异常《不足2。
5V》E355 图象浓度传感器上限检测异常E356 图象浓度传感器下限检测异常E405 转印带充电位置故障E440 主电机故障E442 感光鼓热敏电阻故障E501/502 上/下纸盘升降电机故障E503/504/505 纸盘装置第1/2/3升降电机故障E506纸盘装置主电机卡住E507 LCT升降电机故障E522/523双面纸盘端拦板齐纸传感器故障E524/525 双面纸盘侧拦板齐纸传感器故障E451 定影器热敏电阻故障E452定影温度升温故障E453/454/457 定影温度过热E458 定影灯可复印温度异常E620 主控板-ARDF通讯故障E621 主控板-纸盘装置通讯故障E900/901 总计数器故障进入SP方式节能键107清除/停止键3秒，程序号由三级组成用数字键选择第一和第二程序号，按R/# ，如有第三级程序按+/-，按R/#键要退到上一级按清除/停止键，按三次清除/停止键退出SP方式SP方式表1-001 对位调整范围0-32 标准=161-003-001至1-003-008 供纸时序调整范围=0-32 标准=161-008 卡纸检测 0=OFF 1=ON1-103 定影器空转 0=OFF 1=ON 空转两分钟1-104 定影器温度控制 0=ON/OFF控制 1=相位控制1-105-001 定影主灯温度调整标准=180度1-105-02 节能方式温度调整1-105-03 定影温度副灯调整1-105-XXX 定影温度调整1-106 定影温度显示1-108 强制启动1-902 齐纸板间隔调整（侧档板）1-905 齐纸板间隔调整（后挡板）2-001 鼓充电电压调整（供复印）2-002-XXX 鼓充电电压显示2-03 鼓充电电压调整（供制作VSP样图）2-101-XXX 先端/尾端删边空白调整2-201-XXX 显影偏压调整2-203 显影偏压调整（供制作VSP样图）2-206-XXX 显影偏压显示2-207 强制补粉（显示屏显示“2-208-001 补粉方式选择2-208-002 补粉率（TD传感器补粉方式）2-208-003 补粉率（定量补粉方式）2-214 TD传感器初期设定2-215-XXX TD传感器输出显示2-220 TD传感器初期输出显示2-221 补粉率（检测补粉方式）2-301-XXX 转印电流调整仅供工厂使用不要改变设置2-801 搅拌显影剂2-802 鼓充电辊温度2-812 鼓反转调整2-901 鼓充电辊清洁间隔2-902 不使用3-001 ID传感器初期设定3-002 ID传感器初期设定显示3-103-XXX ID传感器输出显示3-105 VL强制检测3-106初期VLP/VLG显示3-107 当前VLP/VLG显示3-111 当前VRP/VRG显示3-112 VR强制检测3-123 鼓初始化3-801 自动过程方式选择3-901 空运转（暴光灯熄灭）3-902 强制过程控制4-001 暴光灯电压调整4-002 暴光灯电压显示4-008 垂直倍率调整4-001-XXX 镜头水平原位调整4-013 扫描架空运转4-101 水平倍率调整4-102 镜头误差校正4-103 聚焦调整4-201 自动ADS增益调整4-202 ADS初期增益显示4-203 ADS实际增益显示4-301 APS传感器功能检查4-302 选购件APS传感器（仅指LT机器）4-303 APS A5/HLT检测4-901 APS尺寸优先（指F4尺寸）4-902 APS 8K/16K检测（仅指A4机器）操作5-001 全部显示点亮5-002 优先纸路选择5-003 APS优选选择5-004 ADS优选选择5-013 计数器递增/递减选择5-017 最大复印数量（复印限制）5-019-XXX 纸尺寸设定5-101 自动复位时间设定5-102 自动节能时间设定5-103 自动纸盘切换5-104 A3/DLT加倍计数5-106 图象浓度等级校正（ADS校正）5-107-XXX 图象移动白边调整5-108 边框删除白边调整5-110 中央删除白边调整5-113 投币锁按装5-115 双面图象移动（背面白边）5-121 T/C（总数计数器）计数时序5-305 自动关机时间设定5-401 用户代码方式5-402 用户代码计数器检查5-404-XXX 用户代码计数器清除5-405 用户代码号码设定5-407-XXX 用户代码号码清除5-408 已登记用户代码总数显示5-501-001 PM周期设定5-501-002 PM 报警方式设定5-801 内存全5-802-XXX 空运转方式5-803 输入检查方式5-804 输出检查方式5-810 SC复位5-811 仅在日本使用不要改变工厂设定5-812 电话号码输入（仅指A156复印机）5-816仅在日本使用不要改变工厂设定5-905 APS A4/LT横送优先5-906 手动装订复位时间设定5-907 封页方式选择5-908 图象移动/删除选择5-909 数字键缩放/尺寸被率5-910 操作指导的语种设定（仅指A156复印机）6-001 SADF自动复位时间设定6-002 AD自由尺寸设定6-003 自由分页选择6-005 双面复印时最终的齐数原稿空白复印6-006-XXX DF对位调整6-009 DF带纸空运转6-010 自动APS选择6-011 厚/薄原稿方式选择6-101分页器安装6-102 分页器堆叠限制6-104 装订张数限制6-107 分页器空运转方式7-001 总运转时间显示7-002 原稿总计数器显示7-003 RDS/CSS复印收费计数器显示。
理光复印机故障代码
理光复印机故障代码2010-08-10 11:06FT--5035(4027\\4527\\5632\\5640等有相同之处) 故障代码E101 嚗光灯故障E103 电源频率检测故障E120 /121 扫描架原位故障E124 扫描架驱动电机故障E140/141 镜头垂直方向原位传感器故障E142/143 镜头水平方向原位传感器故障E144/145第二把手扫描架原位传感器故障E191 自动图象浓度传感器调整故障E302 鼓充电辊漏电E346 显影偏压故障E351 图象浓度传感器调整故障E352色粉浓度传感器初始设置故障E353 传感器样板电压VSP 异常《超过2。
5V》E354 鼓电压值VSG异常《不足2。
5V》E355 图象浓度传感器上限检测异常E356 图象浓度传感器下限检测异常E405 转印带充电位置故障E440 主电机故障E442 感光鼓热敏电阻故障E501/502 上/下纸盘升降电机故障E503/504/505 纸盘装置第1/2/3升降电机故障E506纸盘装置主电机卡住E507 LCT升降电机故障E522/523双面纸盘端拦板齐纸传感器故障E524/525 双面纸盘侧拦板齐纸传感器故障E451 定影器热敏电阻故障E452定影温度升温故障E453/454/457 定影温度过热E458 定影灯可复印温度异常E620 主控板-ARDF通讯故障E621 主控板-纸盘装置通讯故障E900/901 总计数器故障进入SP方式节能键107清除/停止键3秒，程序号由三级组成用数字键选择第一和第二程序号，按R/# ，如有第三级程序按+/-，按R/#键要退到上一级按清除/停止键，按三次清除/停止键退出SP方式SP方式表1-001 对位调整范围0-32 标准=161-003-001至1-003-008 供纸时序调整范围=0-32 标准=161-008 卡纸检测0=OFF 1=ON1-103 定影器空转0=OFF 1=ON 空转两分钟1-104 定影器温度控制0=ON/OFF控制1=相位控制1-105-001 定影主灯温度调整标准=180度1-105-02 节能方式温度调整1-105-03 定影温度副灯调整1-105-XXX 定影温度调整1-106 定影温度显示1-108 强制启动1-902 齐纸板间隔调整（侧档板）1-905 齐纸板间隔调整（后挡板）2-001 鼓充电电压调整（供复印）2-002-XXX 鼓充电电压显示2-03 鼓充电电压调整（供制作VSP样图）2-101-XXX 先端/尾端删边空白调整2-201-XXX 显影偏压调整2-203 显影偏压调整（供制作VSP样图）2-206-XXX 显影偏压显示2-207 强制补粉（显示屏显示“2-208-001 补粉方式选择2-208-002 补粉率（TD传感器补粉方式）2-208-003 补粉率（定量补粉方式）2-214 TD传感器初期设定2-215-XXX TD传感器输出显示2-220 TD传感器初期输出显示2-221 补粉率（检测补粉方式）2-301-XXX 转印电流调整仅供工厂使用不要改变设置2-801 搅拌显影剂2-802 鼓充电辊温度2-812 鼓反转调整2-901 鼓充电辊清洁间隔2-902 不使用3-001 ID传感器初期设定3-002 ID传感器初期设定显示3-103-XXX ID传感器输出显示3-105 VL强制检测3-106初期VLP/VLG显示3-107 当前VLP/VLG显示3-111 当前VRP/VRG显示3-112 VR强制检测3-123 鼓初始化3-801 自动过程方式选择3-901 空运转（暴光灯熄灭）3-902 强制过程控制4-001 暴光灯电压调整4-002 暴光灯电压显示4-008 垂直倍率调整4-001-XXX 镜头水平原位调整4-013 扫描架空运转4-101 水平倍率调整4-102 镜头误差校正4-103 聚焦调整4-201 自动ADS增益调整4-202 ADS初期增益显示4-203 ADS实际增益显示4-301 APS传感器功能检查4-302 选购件APS传感器（仅指LT机器）4-303 APS A5/HLT检测4-901 APS尺寸优先（指F4尺寸）4-902 APS 8K/16K检测（仅指A4机器）操作5-001 全部显示点亮5-002 优先纸路选择5-003 APS优选选择5-004 ADS优选选择5-013 计数器递增/递减选择5-017 最大复印数量（复印限制）5-019-XXX 纸尺寸设定5-101 自动复位时间设定5-102 自动节能时间设定5-103 自动纸盘切换5-104 A3/DLT加倍计数5-106 图象浓度等级校正（ADS校正）5-107-XXX 图象移动白边调整5-108 边框删除白边调整5-110 中央删除白边调整5-113 投币锁按装5-115 双面图象移动（背面白边）5-121 T/C（总数计数器）计数时序5-305 自动关机时间设定5-401 用户代码方式5-402 用户代码计数器检查5-404-XXX 用户代码计数器清除5-405 用户代码号码设定5-407-XXX 用户代码号码清除5-408 已登记用户代码总数显示5-501-001 PM周期设定5-501-002 PM 报警方式设定5-801 内存全5-802-XXX 空运转方式5-803 输入检查方式5-804 输出检查方式5-810 SC复位5-811 仅在日本使用不要改变工厂设定5-812 电话号码输入（仅指A156复印机）5-816仅在日本使用不要改变工厂设定5-905 APS A4/LT横送优先5-906 手动装订复位时间设定5-907 封页方式选择5-908 图象移动/删除选择5-909 数字键缩放/尺寸被率5-910 操作指导的语种设定（仅指A156复印机）6-001 SADF自动复位时间设定6-002 AD自由尺寸设定6-003 自由分页选择6-005 双面复印时最终的齐数原稿空白复印6-006-XXX DF对位调整6-009 DF带纸空运转6-010 自动APS选择6-011 厚/薄原稿方式选择6-101分页器安装6-102 分页器堆叠限制6-104 装订张数限制6-107 分页器空运转方式7-001 总运转时间显示7-002 原稿总计数器显示7-003 RDS/CSS复印收费计数器显示。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
常用理光AFICIO3025/3030数码复印机维修代码表一维修呼叫分为四个级别A级----- 为防止机器损坏，只有工程师复位SC后机器才能工作；复位程序：进入SP模式，然后关开主电源开关。
B级----- 只停用使用了不良功能的SC。
复位程序：关开操作开关或主电源开关。
C级------ 更新SC历史，机器可以正常工作。
复位程序：不显示SC，只更新SC历史。
D 级------ 关开主开关，复位操作面板上显示的SC。
如果再次出错，会再次显示这些SC。
复位程序：关开操作开关。
1．SC代码说明l 如果问题和电路板有关，请断开然后重新连接接头，然后测试机器。
问题常常是因为线束松动或断开。
故更换PCB前请进行这样的处理。
l 如电机卡死，更换电机或传感器之前检查机器负载。
l ]机器处于SP模式时出现A或B级SC代码，机器无法显示，须退出SP模式检查SC编号。
l 机器出现D级SC代码，机器将自动重二‘SC代码的说明SC101 ----- 说明暴光灯出错，扫描白板时，未能正确检测到标准白板电平。
可能原因：暴光灯不良；暴光灯整流器不良；暴光灯接头连接不良；标准白板脏；反光镜或透镜错位或脏污；SBU板不良。
SC102 ----- 说明暴光灯出错。
扫描原稿后，暴光灯亮着的时间超过3分钟。
原因：SBCU 板不良；IPU板不良；控制板不良。
SC120 ----- 说明扫描仪原位出错。
在初始化或复印期间，扫描仪原位传感器未检测到接通状态。
可能原因：扫描仪电机不良；电机驱动板不良；扫描仪原位传感器不良；SBCU和原位传感器间的线束松动，断开或损坏；SBCU和扫描仪电机之间的线束松动，断开或损坏；SBCU板不良；扫描仪钢丝，同步皮带，滑轮或扫描架不良。
SC121 ---- 说明扫描仪原位出错。
同SC120相反。
可能原因：同SC120。
SC122 ---- 说明扫描仪传感器出错。
在扫描架返回时原位传感器仍然开启。
可能原因：同上。
ANAASC123 --- 说明扫描仪原位传感器出错。
扫描架返回原位后，扫描仪原位传感器没有开启。
可能原因：同上。
SC141 ---- 说明黑色色差修正出错，。
可能原因：透镜块不良；SBCU板不良。
SC143 ---- 说明SBU自动调节出错。
可能原因：暴光灯连接断开；压板下没有空白A3纸；白板脏污或丢失。
SC144 ---- 说明SBU B=板连接出错。
可能原因：SBU板和IPU板之间的线束松动，断开或损坏。
SC165 ---- 说明复制数据安全单元出错。
可能原因：未安装复印数据安全单元板；安装的复印数据安全单元型号不正确。
SC193 --- 说明图象传输出错。
可能原因：IPU板不良；控制板不良；视频控制器不良SC195 ---- 说明DFGATE 显示出错。
可能原因：ADF接口电缆松动，断开或损坏；SBCU 板不良；SBCU板和ADF之间的固件不匹配。
SC196 ---- 说明DFDATE求反出错。
可能原因：同上。
SC197 ---- 说明DFGATE出错。
可能原因：同上。
SC198 ---*- 说明存储器地址出错。
可能原因：控制器不良；其余原因同上；注意：更换扳子前升级固件，可修复错误。
SC199 ---- 说明DF扫描结束出错。
可能原因：同SC195。
SC302 ---- 说明充电辊出错。
可能原因：充电高压电源板不良；PCU连接松动，断开或损坏。
SC320 ---- 说明多面反射镜电机出错。
可能原因：多面反射竟电机I/F线束松动，断开或损坏；电机不良；电机驱动不良；SBCU板不良。
SC322 --- 说明：激光同步出错。
可能原因：激光同步检测板和SBCU板之间连接不好；激光同步板移位；激光检测板不良；SBCU板不良；LD单元不良。
SC323 --- 说明：LD驱动电流过大。
LD单元不良；LD单元和SBCU板连接不良；LD单元不良。
SC350 --- 说明：ID传感器校正---- 出错1。
打印期间校正ID传感器图形时，出现下面状况中的一种：（1）VSP》2.5V （2）VSG《2.5V （3）VSP=0 （4）VSG=0 ID 传感器不良或藏污；ID传感器线束断开或接头损坏；扫描系统或图象创建系统故障；高压电源板（高压包）不良。
SC351 --- 说明：ID传感器校正--- 出错2. 打印期间校正ID传感器图形时，出现下面状况中的一种：（1）VSG=5V （2）PWM=0V （LED 无电流）。
同上。
SC352 --- 说明：ID传感器校正---出错3 打印800MS后，仍未检测到用于ID传感器样图边缘检测的2.5V数值。
同上。
SC353 --- 说明：ID传感器调节错误1。
自动调整VSG期间出错：（1）即使PWM=255，也没有获得4V VSG输出；（2）VSG输出大于4V，即使PWM=0。
原因：（1）ID不良或脏污；（2）ID线束断开或接头损坏；（3）SBCU板不良；（4）高压板不良；（5）扫描系统或图象创建系统故障。
SC3555 --- 说明：ID传感器出错问题原因请参考SC350---SC354。
SC389 --- 说明：TD出错。
TD的输出连续10次小于0.5V或大于4.0V。
可能原因：（1）TD异常；（2）TD接头损坏。
：SC390 --- 说明：TD出错。
复印时TD的输出连续10次小于0.5V或大于4.0V。
可能原因：（1）TD异常：（2）PCU连接不良。
SC391 --- 说明：显影偏压泄漏。
可能能原因：（1）PCU偏压端子连接不良；（2）高压电源班板不良。
SC392 --- 说明：TD初始设置出错。
TD的输出电压低于调节范围（2.0+/-0.21V）。
可能原因：（1）未撕下PCU色粉封条（2）ID不良（3）TD不良（4）鼓不转或显影滚不转。
SC 401/402 --- 说明：转印滚漏电错误1/2。
检测到转印滚漏电信号，未能在规定时间里检测到转印滚的电流反馈信号。
可能愿因：（1）高压电源板安装错误或电源板不良（2）转因滚安装错误或不良（3）转印单元安装错误。
SC 411 --- 说明：分离偏压泄漏错误。
可能原因：（1）高压电源板不良（2）放电板不良。
SC 490 --- 说明：供粉电机漏电错误。
供粉电机不良。
SC500 --- 说明：主电机锁定。
可能原因：（1）驱动机构过载（2）主电机不良SC501/502/503/504 --- 说明：第一/第四纸盘提升电机故障。
可能原因（1）纸盘提升传感器不良（2）电机不良（3）驱动机构受阻，导致过载SC520 --- 说明：纸盘出错，原因同上。
SC541 --- 说明：定影热敏电阻开路。
原因（1）热敏电阻安装不当或移位（2）热敏电阻断开或不良（3）电源不在额定范围内SC542 --- 说明：定影温度预热出错。
可能原因：（1）热敏电阻不良或移位（（2）定影灯开路（3）恒温器异常SC543/544 --- 说明：定影过热错误1/2 可能原因：（1）PSU不良或主板不良（2）定影热敏电阻不良（3）电源电压不稳定SC545 --- 说明：定影过热错误3 热敏电阻移位。
SC546 --- 说明：定影温度不稳定。
热敏电阻不良或连接断开；定影单元安装不当。
SC547 --- 说明：零交叉信号检测出错。
可能原因：（1）PSU不良（2）SBCU不良SC590 --- 说明：排气扇电机出错（1）排气扇电机连接不良（2）电机驱动过载SC570 --- 说明：零交叉波形信号出错原因：电源线上有电噪音SC548 --- 说明：定影单元安装错误。
原因（1）定影单元连接不良（2）没有安装定影单元SC611 --- 说明：SBCU和ADF之间的通讯中断原因（1）连接两者的串行线路不稳（2）连接两者的线路损坏SC612 --- 说明：SBCU和ADF之间的通讯命令出错。
原因：（1）升级固件（2）SBCU不良SC620/621 --- 说明：SBCU和最终加工器之间的通讯超时错误1/2。
可能原因：（1）连接SBCU和最终加工器的串行线不稳定（2）外部噪音SC650 --- 说明：SBCU和双面器之间的通讯超时。
可能原因：（1）连接SBCU和双面器的串行线不稳定（2）外部噪音（3）双面主板不良（4）SBCU不良SC669 --- 说明：EEPROM通讯出错。
机器3次都未能从SBCU上的EEPROM的读/写数据中检测到匹配数据。
原因：（1）EEPROM不良或安装不当（2）更换SBCU。
SC670 --- 说明：引擎应答出错，机器通电后，30秒内没有受到引擎的应答。
原因：（1）SBCU安装不当或不良（2）控制器不良SC672 --- 说明：启动时，控制器到操作面板的通讯出错。
原因：（1）控制器停止运行或不良（2）操作面板接头松动或不良SC720 --- 说明：最终加工器电机出错。
原因（1）电机接头松动，断开或不良（2）电机不良SC721 --- 说明：下传送电机出错---1000张最终加工器B408SC722 --- 说明：最终加工器齐纸电机出错----1000张最终加工器B408。
原因：（1）齐纸机原位传感器不良（2）电机不良SC724 --- 说明：最终加工器装订锤电机出错----1000张最终夹攻器B408。
原因：（1）装订针卡住（2）装订纸太多，导致装订器过载（3）装订锤电机不良SC725 ---- 说明：最终加工器纸堆输出电机出错。
-----B408 原因：（1）纸堆输出原位传感器不良（2）电机不良SC726 --- 说明：最终加工器提升电机出错。
可能原因：（1）提升电机不良（2）纸堆高度传感器不良。
SC727 --- 说明：最终加工器装订吹锤电机出错---500张最终加工器B442.可能原因：同724。
SC728 --- 说明：最终加工器出纸电机/纸堆高度出错。
SC730 --- 说明：最终加工器装订电机出错-----1000张最终加工器B408可能原因：（1）装订机电机不良（2）装订机原位传感器不良（3）装订电机连接不好。
SC731 --- 说明：最终加工器电机出错可能原因：（1）1000张最终加工器出纸导板电机不良；出纸导板原位传感器不良；出纸导板打开传感器不良（2）500张最终加工器接纸盘电机不良；纸盘上限传感器不良SC732 --- 说明：最终加工器转换电机出错---1000张纸最终加工器。
可能原因：（1）转换电机不良（2）活动纸盘原位传感器不良SC770 --- 说明：活动纸盘转换电机出错。
可能原因（1）转换传感器不良（2）转换电机不良SC791 --- 说明：桥接装置通讯出错。
机器无法和装有侨界单元的最终加工器通讯。
SC792 --- 说明：最终加工器连接出错。
连接不良。
SC800 /804--- 说明：视频输出未结束，启动出错。
