用电压表测量电压
电压表测电压原理
电压表测电压原理电压表是一种用于测量电路中电压的常用仪器。
在电子学和电工领域，我们经常需要测量电路中的电压，以确保电路正常工作。
而电压表作为一种常见的电子测量仪器，其测量原理和使用方法对于电子技术工作者来说是非常重要的。
首先，我们需要了解电压的概念。
电压是指电荷在电场中受到的力的大小，也可以理解为单位电荷所具有的能量。
在电路中，电压通常指电源的电压，它决定了电路中电子的流动方向和速度。
电压表的作用就是测量电路中的电压大小，以便我们了解电路的工作状态。
电压表测量电压的原理是基于电压表内部的电压测量元件，通常是电压表的表笔和内部电路。
当我们将电压表的表笔连接到电路中需要测量电压的两个点上时，电压表内部的电路会受到电路中的电压影响，从而显示出相应的电压数值。
在数字电压表中，这个数值会以数字的形式显示在屏幕上，而在模拟电压表中，电压值会通过指针的位置来表示。
在使用电压表时，我们需要注意一些问题。
首先，要选择合适的量程，即根据待测电压的范围选择电压表的量程。
如果选择的量程过小，就无法准确测量待测电压；如果选择的量程过大，就会降低电压表的测量精度。
其次，要正确连接电压表的表笔，通常红色表笔连接正极，黑色表笔连接负极。
最后，要注意电路中的电压是否有可能超出电压表的量程，以免损坏电压表。
除了测量直流电压外，电压表还可以用于测量交流电压。
在测量交流电压时，我们需要选择交流电压量程，并注意连接方式，通常需要选择交流电压量程，并将电压表的表笔正确连接到电路中。
总的来说，电压表测量电压的原理是基于电压表内部的电压测量元件，通过连接电路并选择合适的量程，我们可以准确地测量电路中的电压。
对于电子技术工作者来说，掌握电压表的使用方法和测量原理是非常重要的，它可以帮助我们确保电路正常工作，提高电子技术工作的效率和准确性。
九年级物理：《用电压表测量电压》实验报告
物理实验报告年级：________ 姓名：___________ 时间：_____________实验名称：用电压表测量电压实验目的：1、认识常用电压表：刻度盘、正负接线柱、量程等。
2、练习使用电压表测量电路中电压的大小。
3、研究电池组（由几节干电池串联组成）两端电压与每节电池两端电压的关系。
4、研究串联电路中各用电器两端电压与电源两端电压的关系。
5、研究并联电路中各支路两端电压与电源两端电压的关系。
实验器材：干电池、电池盒、开关、电压表、灯座、小灯泡、导线等。
实验电路：测量两节干电池串联电源的实验电路见图1，2只灯泡串联的实验电路图见,2；2只灯泡并联的实验电路图见图3。
实验过程：实验准备：检查电池盒内电池接触是否良好、安装是否正确、能否正常供电，各元件接线柱是否有松动、接触不良等现象。
观察电压表的三个接线柱及两个量程，区分正、负接线柱；如果电压表的指针不指在零刻度线上，应使用螺丝刀调节表盘下面的调零旋钮，把指针调至指向零刻度线的位置；区分电压表的两个量程及所对应的刻度盘，明确各刻度盘的分度值。
（一）认识电压表你使用的电压表有个______量程。
量程较大的测量范围是_______V，在接入电路时应连接的两个接线柱分别是_______和_______，最小分度值是_______V；量程较小的测量范围是_________V，在接入电路时应连接的两个接线柱分别是_______和_______，最小分度值是_______V。
（二）研究由2节干电池串联而成的电池组两端电压与其中每节电池两端电压的关系1、按照图1连接实验电路，电池盒中只使用1节干电池。
闭合开关，读出电池两端的电压值，并记录在表1中。
断开开关，换用另一节干电池，同上测量并记录。
2、将2节干电池串联起来，放置在电池盒中。
闭合开关，读出电池组两端的电压值，并记录在表1中。
电路中电压表量程的选用办法与电流表量程的选用办法在思路上一致。
表1（三）测量串联电路中各用电器（小灯泡）两端电压与电源两端电压的关系1、按照电路图2连接实验所需的串联电路，电池使用由2节电池组成的电池组。
电压表测谁的电压口诀
电压表测谁的电压口诀
电压表测谁的电压口诀是什么？
1、“方框”法：
1)电压表和用电器组成一个方框时，则电压表测量该用电
器两端的电压；
2)电压表只和电源组成一个方框时，则电压表测量电源两
端的电压；
3)电压表和用电器、电源一起组成一个方框时，则电压表
测量该用电器和电源之外的用电器两端的电压。
2、“短路法”：
把电压表看成是一段导线，根据电流的流向看把谁短路了，则电压表就是测谁两端的电压。
3、元件开路法：
就是先把电路图中的电源去掉，让它不能形成闭合回路，然后将电压表视为电源，看哪个用电器能和电压表形成闭合回路，那么电压表就测定该用电器两端的电压。
(1)测量时，应将电流表串接于被测电路的低电位一侧。
(2)测量直流时，需要注意电流表端钮的符号，对单量限电流表，被测量电流应从标有“＋”的端钮流人电流表，从标有“－”的端钮流出电流表；对多量限电流表，标有“＊”的是公共端钮，如果其他端钮标有“＋”符号。
则应使被测电流从“＋”端钮流入，从“＊”
端钮流出；如果其他端钮标有“－”符号，则连接正好与上述情况相反。
用电压表测量电压
用电压表测量电压Newly compiled on November 23, 2020用电压表测量电压一、实验目的：1、使用电压表测量电池和电池组两端电压。
2、使用电压表测量电路中发光小灯泡两端的电压。
二、实验器材 ：实验用直流电压表（J0408型），干电池3节，小灯座（J2351型），小灯泡L 1（，0.3A ），小灯泡L 2（，0.2A ），单刀开关（J2352型），导线若干。
三、实验步骤：1．观察电压表的量程和最小分度，并记录在实验记录表中。
2．检查并调节指针对准零刻度。
3．用电压表测电池和电池组的电压① 按如图1所示连接电路。
② 闭合开关S ，测出电源两端的电压U 0，并记录在记录表中。
4U ，并记录在记录表中。
③ 按如图3所示连接电路。
④ 闭合开关S ，分别测出电路中小灯泡L 1两端的电压U 1和小灯泡L 2两端的电压U 2，并记录在记录表中。
5．整理实验器材。
四、实验数据记录1、认识电压表（1）观察实验室使用的电压表的量程有 个，量程分别是 和 （2）观察电流表的刻度值：对0～3V 量程来说，每大格表示 每小格表示 ；对0～15V 量程来说，每大格表示 每小格表示 。
2、测量数据记录表 【说明】 1.J0408型直流伏特计外形见图3．6－1，这种伏特计的表头是磁电式。
刻度盘有上下两种刻度，分别是“－5－0－15”和“－1－0－3”，接线柱分别标有“－”、“3”和“15”。
调零器在刻度盘下方。
这种伏特计的刻度盘上“0”点不在最左端，而在“0”点左侧还有一些刻度，可以防止因正负接反而撞坏指针。
2. 有些学校还有另一种型号的伏特计（图3．6－2），这种伏特计的量程分别为“0－15”和“0－3”，接线柱“＋”作为公共端。
3. 还有的学校用的是交、直流两用伏特计（图3．6－3），这种伏特计刻度盘有上下两种刻度，用直流时量程分别是“0－3”和“0－15”，刻度每小格分别表示0．1伏和0．5伏。
电压表测电压的原理
电压表测电压的原理
电压表是一种使用来测量电压的仪器，它也是电子设备中最常见的仪器之一。
如何使用电压表来测量电压？今天我们就一起来分析电压表测电压的原理。
首先，电压表实际上是一种称为电流变比器的仪器，它可以将一个电压转变为另一个电压，这个新的电压可以被测量。
它通过一个电桥来实现，这个电桥由电阻网络和放大电路组成。
首先，电桥中最重要的就是4个电阻。
其中，R1和R2用于形成电流变比桥，而R3和R4用于放大那个电流，所以它们被称为“放大电阻”。
因此，电压表可以通过测量桥中电流来测量输入电压。
接下来，我们来看看这个电流变比桥中4个电阻是如何工作的。
首先，输入电压将被分配给R1和R2，这就是所谓的变比桥。
R1和
R2的电阻值是不同的，所以他们可以把输入电压变比成一个较小的电压。
其中，R1的电阻值比R2的电阻值高，所以电压会被从R1变比成一个较小的电压。
接着，这个电压会被分配给放大电阻R3和R4。
R3和R4的电阻值设置在R1和R2的电阻值之间，所以这较小的电压会被放大。
具体可以用下面的公式来表示，即电流变比比率=R3/R2，而放大系数
=R3/R4。
最后，这两个电阻的流过的电流就可以被电压表测量，我们就可以通过电压表来得到输入电压的准确值了。
以上就是电压表测电压的原理，依照这个原理，我们可以使用电
压表来测量不同的电压。
此外，我们还可以把电压表用于更多的测量工作，如测量电阻、电容和变压器的变比等。
电压表可以实现测量电压的快速精准，在电子设备中也有着非常重要的地位。

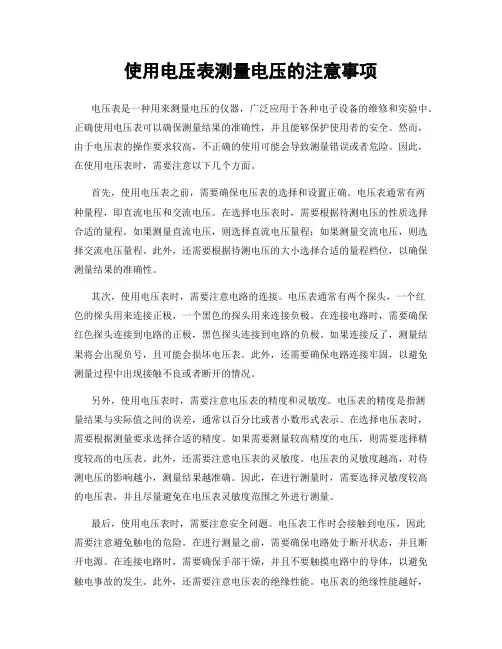

使用电压表测量电压的注意事项
使用电压表测量电压的注意事项电压表是一种用来测量电压的仪器，广泛应用于各种电子设备的维修和实验中。
正确使用电压表可以确保测量结果的准确性，并且能够保护使用者的安全。
然而，由于电压表的操作要求较高，不正确的使用可能会导致测量错误或者危险。
因此，在使用电压表时，需要注意以下几个方面。
首先，使用电压表之前，需要确保电压表的选择和设置正确。
电压表通常有两种量程，即直流电压和交流电压。
在选择电压表时，需要根据待测电压的性质选择合适的量程。
如果测量直流电压，则选择直流电压量程；如果测量交流电压，则选择交流电压量程。
此外，还需要根据待测电压的大小选择合适的量程档位，以确保测量结果的准确性。
其次，使用电压表时，需要注意电路的连接。
电压表通常有两个探头，一个红色的探头用来连接正极，一个黑色的探头用来连接负极。
在连接电路时，需要确保红色探头连接到电路的正极，黑色探头连接到电路的负极。
如果连接反了，测量结果将会出现负号，且可能会损坏电压表。
此外，还需要确保电路连接牢固，以避免测量过程中出现接触不良或者断开的情况。
另外，使用电压表时，需要注意电压表的精度和灵敏度。
电压表的精度是指测量结果与实际值之间的误差，通常以百分比或者小数形式表示。
在选择电压表时，需要根据测量要求选择合适的精度。
如果需要测量较高精度的电压，则需要选择精度较高的电压表。
此外，还需要注意电压表的灵敏度。
电压表的灵敏度越高，对待测电压的影响越小，测量结果越准确。
因此，在进行测量时，需要选择灵敏度较高的电压表，并且尽量避免在电压表灵敏度范围之外进行测量。
最后，使用电压表时，需要注意安全问题。
电压表工作时会接触到电压，因此需要注意避免触电的危险。
在进行测量之前，需要确保电路处于断开状态，并且断开电源。
在连接电路时，需要确保手部干燥，并且不要触摸电路中的导体，以避免触电事故的发生。
此外，还需要注意电压表的绝缘性能。
电压表的绝缘性能越好，越能够保护使用者的安全。
用电压表测电压教学实验物理教案
1. 让学生了解电压表的结构、原理和正确使用方法。
2. 培养学生实际操作电压表测量电压的能力。
3. 引导学生通过实验现象，认识电压在电路中的作用。
二、教学内容：1. 电压表的结构和原理。
2. 电压表的正确使用方法。
3. 电压表测量电压的实验操作。
4. 实验现象的观察与分析。
三、教学重点：1. 电压表的结构和原理。
2. 电压表的正确使用方法。
3. 电压表测量电压的实验操作。
四、教学难点：1. 电压表的正确使用方法。
2. 实验现象的观察与分析。
五、教学准备：1. 电压表若干台。
2. 直流电源。
3. 导线若干根。
4. 开关一个。
5. 实验桌和实验架。
1. 导入：讲解电压的概念，引导学生思考电压在电路中的作用。
2. 讲解电压表的结构和原理，让学生了解电压表的工作原理。
3. 示范电压表的正确使用方法，讲解注意事项。
4. 分组实验：让学生动手操作电压表测量电压，观察实验现象。
5. 实验总结：引导学生分析实验现象，认识电压在电路中的作用。
6. 布置作业：让学生课后总结电压表的使用方法和实验现象，加深对电压概念的理解。
七、教学反思：在教学过程中，要注意引导学生动手操作，观察实验现象，培养学生的实践能力。
要加强课堂纪律管理，确保实验安全。
六、教学评估：1. 课堂讲解：评估学生对电压表结构和原理的理解程度。
2. 实验操作：评估学生电压表的正确使用方法和实验操作的准确性。
3. 实验报告：评估学生对实验现象的观察、分析和总结能力。
七、教学策略：1. 采用直观教学法，展示电压表实物，让学生更清晰地了解电压表的结构。
2. 采用示范教学法，讲解电压表的正确使用方法，引导学生模仿操作。
3. 采用问题驱动教学法，引导学生思考电压在电路中的作用，提高学生的学习兴趣。
八、教学拓展：1. 讲解电压表的其它测量功能，如测量电流、电阻等。
2. 介绍电压表在不同领域的应用，如电子、电气工程等。
3. 引导学生探索电压表的改进方法，提高测量准确度。
利用电压表进行电压测量的方法与技巧
利用电压表进行电压测量的方法与技巧电压表是一种广泛使用的电子测量仪器，广泛应用于各个领域中。
在电路实验、电器维修、工程设计等许多场合，我们需要准确地测量电路中的电压。
本文将介绍一些关于利用电压表进行电压测量的方法与技巧。
1. 选择合适的电压档位：电压表通常具有不同的电压档位，用于测量不同范围的电压值。
在进行电压测量之前，首先要明确要测量的电压值的大致范围，然后选择一个适当的电压档位进行测量。
如果选择的档位过小，可能无法测量出准确的数值；而选择的档位过大，则可能导致电压表过载而损坏。
2. 接线正确：正确的接线是进行电压测量的基本要求。
通常，电压表通有两个测量引线，一个连接到被测电路的正极，另一个连接到被测电路的负极。
一定要确保引线接触良好，无松动或接触不良的情况。
3. 预估电压值：在进行电压测量之前，可以先预估一下电压的大致范围，这有助于选择合适的电压档位。
例如，如果我们预估电压大约在10V左右，那么我们可以选择一个20V档位进行测量。
这样，即使真实电压略大于预估值，也不会导致测量范围不够的问题。
4. 避免短路：在进行电压测量时，一定要注意避免短路。
短路是指两个接线端之间的直接连接，会导致电流无法通过测量电阻，从而无法准确地测量电压值。
因此，在进行接线时，要确保被测电路中不存在短路的情况，避免因短路造成测量错误或损坏电压表。
5. 观察电压变化：有些电路中的电压可能是变化的，这时候我们可以利用电压表的直流电压测量和交流电压测量功能来进行测量。
如果要测量的电压是一个稳定的直流电压，那么选择直流电压档位进行测量；而如果是一个变化的交流电压，那么选择交流电压档位进行测量。
此外，在进行电压测量时，还要观察电压值的变化趋势，以及是否存在明显的波动，这些信息可以有助于判断电路的稳定性和工作状态。
6. 避免电压峰值：在一些特殊情况下，例如测量高压电路或脉冲电路时，可能会遇到电压峰值的情况。
这时候，我们需要特别注意电压表的额定值和测量范围，确保电压表能够承受电压峰值，避免损坏。
如何测量电路中的电压
如何测量电路中的电压电压是电路中重要的物理量之一，它描述了电荷在电路中移动时所具有的能量。
测量电路中的电压对于电路的设计、故障排除和性能评估都非常重要。
本文将介绍几种常见的测量电路中电压的方法。
一、电压表测量法电压表是最常用的测量电压的工具之一。
它由一个示数器和一个电阻器组成，在电路中通过并连接两个测量点以测量电压。
测量电压的步骤如下：1. 将电压表调整到正确的量程范围。
选择一个量程范围使得待测电压在该范围内。
2. 将电压表的测量引线分别连接到待测电压的两个测量点。
确保连接牢固且没有松动。
3. 读取电压表上的示数。
示数将显示待测电压的数值。
二、示波器测量法示波器是一种可以显示电压随时间变化的设备。
它可以提供更详细的电压信息，如频率、幅值和相位。
使用示波器测量电压的步骤如下：1. 将示波器调整到正确的量程范围。
选择一个量程范围使得待测电压在该范围内。
2. 将示波器的探头分别连接到待测电压的两个测量点。
确保连接牢固且没有松动。
3. 调整示波器的设置，包括时间基准和触发设置。
确保示波器的显示范围和采样率适合待测电压的特性。
4. 读取示波器上的波形信息。
根据波形的形状、幅值和周期性等特征来分析待测电压的性质。
三、电阻测量法电阻测量法是通过测量电路中的电流和电阻来间接测量电压的方法。
使用欧姆表或万用表进行电阻测量，然后根据欧姆定律计算电压。
具体步骤如下：1. 将电路断开，并确保电路中不再有电流通过。
2. 使用万用表或欧姆表测量电路中待测电压两端的电阻。
3. 根据欧姆定律计算电压，公式为V = I * R，其中V为电压，I为电流，R为电阻。
四、功率计测量法功率计是一种可以直接测量电路中功率的仪器，通过功率计可以得到电路中的电压和电流值。
使用功率计测量电压的步骤如下：1. 将功率计调整到正确的量程范围。
选择一个量程范围使得待测电压和电流在该范围内。
2. 将功率计的电压和电流引线分别连接到待测电压的两个测量点。
实验用电压表测电压教案示例
实验用电压表测电压教案示例本篇教案旨在教导学生如何使用电压表测量电压，并通过实验理解测量电压的原理和方法。
一、教学目标
1.掌握使用电压表测量电路中的电压的方法。
2.理解电压表的工作原理。
3.了解电压表的使用注意事项。
二、教学准备
1. 教师准备
（1）备课大纲。
（2）教案。
（3）实验用电压表。
（4）实验用电源。
（5）课件。
2. 学生准备
（1）活页笔记本。
三、教学过程
1. 实验前准备
（1）教师向学生解释电压表的使用原理和注意事项。
（2）教师演示如何使用电压表测量电压，并回答学生关于使用电压表的问题。
（3）学生在笔记本上记录实验步骤和结果。
2. 实验步骤
（1）将实验用电源连接到电路中。
（2）将电压表连接到电路中。
（3）调整电压表的测量范围。
（4）读取电压表测量结果。
3. 实验结果
测量结果应该与实际电压相同。
4. 实验总结
（1）学生分享实验经验，并讨论使用电压表测量电压的优缺点。
（2）学生回顾实验中要点和注意事项。
四、教学反思
本节课通过实验让学生了解了电压表的使用方法和工作原理，对学生培养创造性思维，以及启迪他们的科学热情和创新能力具有积极的
作用。
在实验中要注意环保，注意安全，如有犯规直接DQ，希望学生
能够把实验中的经验应用到实际生活中，具有宝贵的知识和实践经验。
电压表测量电压的原理
电压表测量电压的原理电压表是一种用于测量电场中两点之间电压差异的仪表。
它广泛应用于电气工程和物理学中，用于监测电路的电压变化和实验研究。
电压表测量电压的原理主要涉及电压表内阻、电压表量程和测量方法等方面。
1.电压表内阻电压表的内阻是指电压表内部电阻的阻值，它反映了电压表对被测电路的影响。
内阻越大，电压表对被测电路的影响越小，测量结果越准确。
通常，电压表的内阻在几千欧到几百兆欧之间，具体取决于电压表的型号和用途。
2.电压表量程电压表的量程是指电压表所能测量的电压范围。
在选择电压表时，需要根据被测电路的电压范围选择合适的量程。
一般来说，电压表的量程有多个档位，不同档位对应不同的测量范围。
例如，一些电压表有0-10V、0-50V、0-100V 等不同档位。
3.测量方法电压表的测量方法相对简单。
首先，将电压表的红色探针连接到被测电路的正极，黑色探针连接到负极。
然后，根据被测电路的电压范围选择合适的档位。
最后，读取电压表的示数，即为被测两点之间的电压差。
4.误差分析使用电压表测量电压时，不可避免地会存在误差。
误差可能由多种因素引起，如电压表内阻、量程选择不当、连接线路电阻等。
为了减小误差，可以采取一些措施，如选择高内阻的电压表、精确选择量程、使用连接线电阻小的导线等。
此外，还可以通过多次测量求平均值的方法提高测量精度。
总之，电压表测量电压的原理主要涉及电压表内阻、量程选择和测量方法等方面。
为了获得准确的测量结果，需要选择合适的电压表和量程，并采用正确的测量方法。
同时，对误差进行分析并采取相应的措施可以提高测量精度。
测量直流电压方法
测量直流电压方法
测量直流电压的常用方法有以下几种：
1. 用电压表测量：将电压表的正负极分别连接到待测电源的正负极，读取电压表上的数值即为直流电压的大小。
电压表的量程要选择合适，避免超出量程范围。
2. 使用示波器测量：将待测直流电源接入示波器的测试端口，调整示波器的垂直灵敏度和水平扫描范围，观察示波器屏幕上的波形并测量峰峰电压，即为直流电压的大小。
3. 使用电压检测器测量：电压检测器具有非接触测量的特点，将电压检测器靠近待测电源的绝缘部分，即可检测出电压的存在和大小，适用于一些有危险电压的场合。
4. 使用特高频测试仪测量：特高频测试仪可通过电磁感应原理，非接触测量待测电源所产生的电磁场，从而间接推断出电压信号的大小。
需要注意的是，在使用以上方法测量直流电压时，要选择合适的测量仪器和测量范围，并确保正确连接电路，以保证测量结果的准确性和安全性。
用电压表测电压PPT课件(初中科学)
-
+
L1
L2
2、用电压表分别 测出L1、L2两端 的电压U1、U2， 及L1、L2串联后 的总电压U。再比 较U1、U2、U三 个数据能得出什 么结论？
①测L1两端的电压 U1=（ ）画出电 路图
V②测Biblioteka L2两端的电压 U2=（ ）画出电路图
V
③测L1、L2两端的总电 压U=（ ）画出电路图
V
结论：
在串联电路中的总电压等于 各部分电路上的电压之和。 U = U1 + U2
二、测并联电路的电压
-
+
1、将左边元件连 接成并联电路，要 求开关能控制两盏 电灯，画出电路图。
L1
L2
2、用电压表分别测出L1、L2、电源两端的电压， 比较U1、U2、U的大小，能得出什么规律？
①测量L1两端的电压，画出电路图。 -
②测L2两端的电压，画出电路图 -
③测量电源两端的电压，画出电路图 -
结论
在并联电路中各条支路 两端的电压相等。 即：U = U1 = U2
今天学了什么？
一、串联、并联电路 各部分电压的测量。
二、串联电路、并 联电路的电压规律。
在各电路图的A、B圆圈中填上适当的字母， 表示不同的电表，并在图中标明正负接线 柱。
— A +V — +
— +A
+ V—
— A
+V— +
6．图2所示的电路中，当闭合开 关S后，电压表的示数表示[ A] A．L1两端的电压 B．L2两端的电压 C．电源电压 D．L2和电源电压
2、按要求连接电路:L1与L2串联,V1测L1的 电压,V2测L1和L2的电压.
第3章 使用电压表测量电压参数
3. 积分式数字电压表
利用积分器对被测电压进行正向和反向两次积 分，得到与输入电压平均值成正比的时间间隔T， 并在T的时间间隔内对时钟脉冲进行计数，最后 用数字显示被测电压值。
2
(2)对于三角波 （ K f 3 ） Ux = 0.9 Kf U =1.035V
3. 误差分析
均值电压表的误差的主要来源有：指示电表 的误差、检波二极管引起的误差。
当以示值U作为被测电压的有效值是所引 起的绝对误差为
=U - 0.9Kf =（1- 0.9Kf ） U 示值相对误差为
u
(1 0.9K f )U U
U KU
所以定度系数
K
U U
1.11
如果用均值电压表测量纯正弦电压，其示值就是
正弦波的有效值。如果被测电压是非正弦电压，
则必须把示值经过换算后，才能得到被测电压的
有效值。
首先按平均值相等示值也相等的原则将示值U 换算成被测电压的平均值
U
U K
0.9U
再用波形因素Kf 求出被测电压的有效值
Ux K f U 0.9K f U
利用被测电流流过加热丝产生热量，热电偶因热 端和冷温差而产生热电势，热电偶热端的温度 正比与被测电压的有效值的平方，因为热电势 产生流过电流表的电流，所以电流表中电流间 接正比于被测电压的有效值的平方。图3-14所 示为DA-24型有效值电压表简化方框图。
三.计算式有效值电压表
图3-15 所示为计算式转换器方框图。它利用模 拟运算电路乘法器、积分器和开方器以及放大 器。
实验：用电压表测物体的电压
实验：用电压表测物体的电压简介本实验旨在通过使用电压表来测量物体的电压。
电压是描述物体之间电势差的物理量，我们可以通过测量物体的电压来了解其电势差情况。
通过这个实验，我们将研究如何正确地使用电压表进行电压测量，以及如何解读电压表的读数。
实验材料- 电压表- 实验电源- 连接线- 待测物体实验步骤1. 将电压表的正极用一根连接线与实验电源的正极相连，将电压表的负极用另一根连接线与实验电源的负极相连。
这样，电压表就与实验电源连接上了。
2. 此时，电压表的两个电极之间没有被连接到任何物体上，电压表的读数应为0。
这是因为在电压表的两个电极之间没有形成电势差，即电压为0。
3. 将电压表的负极用一根连接线与待测物体的负极相连。
注意，连接线应该与待测物体的负极紧密接触，以确保电流能够顺利通过。
4. 将电压表的正极用另一根连接线与待测物体的正极相连。
同样，连接线应该与待测物体的正极紧密接触。
5. 当两个连接线都与待测物体相连接后，电压表将测量到待测物体之间的电势差，即物体的电压。
6. 注意观察电压表的读数，并记录下来。
此时，电压表的读数表示了待测物体的电压。
注意事项- 在进行实验前，请确保实验电源的电压稳定，并在安全的范围内。
- 在连接电压表和待测物体时，要注意连接线是否与物体紧密接触。
- 在读取电压表的读数时，应注意读数的精确性，尽量避免读取偏差。
实验结果根据实验步骤中的操作，我们能够获得待测物体的电压。
将电压表的读数记录下来，并可以通过这个读数来推断待测物体之间的电势差情况。
总结通过本实验，我们学习了如何使用电压表测量物体的电压。
电压是描述物体电势差的重要物理量，它能够帮助我们了解不同物体之间的电势差情况。
通过正确地使用电压表，我们能够准确地测量物体的电压，并通过这些数据来进一步研究物体之间的电势差现象。
这个实验对于深入理解电路和电场的相关概念非常重要，也有助于培养我们的实验操作能力和数据分析能力。
电压表测试电压的原理
电压表测试电压的原理电压表是电工和电子测量中不可或缺的工具，用于测量电路中两点之间的电位差，也即电压。
电压表能够为我们提供关于电路状态的重要信息，从而帮助我们分析电路的工作情况、进行故障诊断以及设备的维护。
那么，电压表是如何工作的，其测试电压的原理又是什么呢？本文将详细阐述电压表测试电压的原理及其相关工作原理。
一、电压表的基本构造电压表通常由测量机构和显示部分组成。
测量机构是实现电压测量的核心部件，包括电阻、电感、电容等元件以及将这些元件连接起来的电路。
显示部分则用于将测量结果以直观的方式展现出来，可以是机械指针、数字显示屏等。
二、电压表的工作原理电压表的工作原理主要基于欧姆定律，即电流、电压和电阻之间的关系：I = U/R （I表示电流，U表示电压，R表示电阻）。
当电压表并联接入电路时，由于电压表的内阻非常大，因此流过电压表的电流非常小，可以近似认为电压表不消耗电能，不影响电路的工作状态。
这样，电压表所测量的电压就近似等于电路中两点之间的实际电压。
三、电压表的测量原理1. 磁电式电压表磁电式电压表是一种基于磁场对通电导线作用力的原理制成的电压表。
当测量机构的线圈中通入电流时，线圈在磁场中受到力的作用而偏转，带动指针指示出被测电压的大小。
磁电式电压表的优点是灵敏度高、测量准确，但其测量范围相对较小，一般适用于直流电压的测量。
2. 电磁式电压表电磁式电压表是一种基于电磁感应原理制成的电压表。
当测量机构的固定线圈中通入被测电压时，会在可动铁芯中产生感应电流，从而产生电磁力使铁芯偏转，带动指针指示出被测电压的大小。
电磁式电压表的优点是结构简单、成本低，但其灵敏度较低，测量误差较大，适用于交流电压的测量。
3. 数字式电压表数字式电压表是一种基于模数转换技术制成的电压表。
它将被测电压转换成数字信号，通过数字显示屏显示出来。
数字式电压表的优点是测量准确度高、显示直观、功能丰富（如自动量程切换、数据存储等），但其价格相对较高。
电压表测量电压的原理
电压表测量电压的原理
电压表是用来测量电路中的电压的一种仪器。
它基于两个主要原理：欧姆定律和电动势原理。
首先，根据欧姆定律，我们知道电压是通过电流和电阻之间的关系来定义的。
电压等于电流乘以电阻。
因此，电压表测量电压的原理是将电流通过一个已知的电阻，然后测量出通过这个电阻的电流值，通过欧姆定律就可以计算出电压值。
其次，电压表还可以利用电动势原理来进行电压测量。
电动势是指电源产生的电压，它可以用来驱动电流在电路中流动。
电压表利用电动势原理，将电流引入测量回路中，通过校准或调节，使得测量回路中的电位与待测电压相等。
然后通过读取测量回路中的电流值，就可以得到待测电压的数值。
综上所述，电压表测量电压的原理主要包括利用欧姆定律和电动势原理来进行电流测量，再通过计算或校准得到待测电压的数值。
电压表测量电压原理
电压表测量电压原理
电压表的测量原理基于电压的电位差概念。
电压指的是电荷在电场中移动时所受的力大小，也就是电荷通过两点之间的电位差。
电压表通过在电路中连接不同的电势点，测量两点之间的电势差来确定电压的大小。
电压表的工作原理依赖于它内部的测量元件，如电阻、电位计等。
当电压表连接到电路中时，测量元件会被电压所激活，产生一个与电压成正比的电流。
这个电流会经过电压表内部的测量电路，一般是通过移动线圈和磁铁来实现的。
测量电路中的移动线圈会受到电流的作用产生一个力矩，使其对应的指针转动。
指针的转动角度与电流的大小成正比，而电流的大小又与被测电压成正比。
因此，通过观察指针的位置，即可确定被测电压的大小。
为了提高测量的准确性，电压表通常会用一个电阻并联在测量元件和测量电路之间，这个电阻被称为“多档电阻”。
多档电阻的作用是调节电压表的灵敏度和量程，使其能适应不同范围的电压测量。
在测量时，通过选择合适的量程档位，可以确保被测电压位于电压表的量程范围内，从而得到准确的测量结果。
总之，电压表通过测量电路中的电位差来确定电压的大小，其测量原理基于测量元件的电流变化和移动指针的角度变化。
通过合理选取量程档位和校准，可以获得准确可靠的电压测量结果。
