无线MESH技术介绍 V1.0
Mesh无线自组网系统
Mesh 无线自组网系统一、MESH简介Mesh无线自组网系统是采用全新的“无线网格网”理念设计的移动宽带多媒体通信系统。
系统所有节点在非视距、快速移动条件下，利用无中心自组网的分布式网络构架，可实现多路语音、数据、图像等多媒体信息的实时交互。
同时，系统支持任意网络拓扑结构，每个节点设备可随机快速移动，系统拓扑可随之快速变化更新且不影响系统传输，整体系统部署便捷、使用灵活、操作简单、维护方便。
二、系统优势•无中心组网，可应需灵活部署，无需机房及传输网等基础设施支持，能够任意架设组网，可通过多跳中继组网，进而扩大覆盖范围。
•专网专用，无线传输链路无任何链路费用或者流量费用。
•支持分级分组及漫游组网，实现扩大系统通信容量。
•具备跳频功能，有效提升抗干扰、抗跟踪能力;引入数字滤波功能，有效抑制远端干扰。
同时，采用ARQ传输机制，降低数据传输丢失率，提升数据传输可靠性。
•数据透传支持各种业务数据无差异化透传。
具备宽带传输能力，可支持清晰语音、宽带数据和高清视频等多媒体业务。
•图像具备自适应调整能力，充分保障数据、视频等业务的连续性和流畅性。
•采用COFDM技术，抗多径能力强。
•采用双天线，天线1与天线2支持TDD双发双收，可发射/接收分集。
三、应用领域无线Mesh自组网系统可满足大型活动安保巡逻、城市反恐维稳指挥、抢险救援指挥调度、消防应急通信指挥、舰船编队岸海互通等多种复杂通信需求，广泛适用于警队、消防、电力、石油、水利、林业、广电、医疗、水上及空中通信等部门领域。
四、系统特点无中心同频自组网Mesh无线自组网系统为无中心同频系统，所有节点地位对等，单一频点支持具备TDD双向通信，频率管理简单，频谱利用率高。
任意节点设备在网络中均可作为末端节点、中继节点或指挥节点使用。
在任何时间任何地点，不依靠任何其它的固定通信网络设施(如光纤、铜缆等)，可迅速建立无线通信网络。
所有无中心同频自组网设备，包括室外固定台、车载台及单兵便携台等，只需开机上电就可自动组成无线网状网，相互之间实时通信。
无线Mesh网络性能测试
延迟测试通过测量数据包在Mesh节点之间的传输时间来进行。低延迟意味着数据传输速度快，响应 时间短，用户体验更好。
丢包率测试
总结词
丢包率测试用于评估无线Mesh网络在传 输过程中丢失数据包的比率。
VS
详细描述
丢包率测试通过发送一定数量的数据包并 计算丢失的数据包数量来进行。丢包率越 低，网络的稳定性和可靠性越高。
它由多个节点组成，每个节点不仅具 有数据发送和接收功能，还具备路由 转发功能，能够将数据从一个节点转 发到另一个节点，直至到达目的地。
无线Mesh网络特点
灵活性
可靠性
无线Mesh网络具有灵活的组网方式，能够 快速部署和扩展网络覆盖范围，适用于多 种场景。
由于采用多跳路由转发机制，无线Mesh网 络具有较强的抗干扰能力和容错能力，能 够保证数据的可靠传输。
覆盖范围测试
总结词
覆盖范围测试用于测量无线Mesh网 络的信号覆盖范围和信号质量。
详细描述
覆盖范围测试通常通过测量信号强度 和信号干扰来进行。该测试结果可以 反映无线Mesh网络在不同环境下的覆 盖能力和适用性。
04 无线Mesh网络性能优化
路由协议优化
改进路由协议，提高数据传输效率。
针对无线Mesh网络的特性，优化路由协议，减少路由跳数，降低数据传输延迟，提高网络的整体性 能。
测试环境
选取一个典型的公共场所 ，如商场、机场、火车站 等。
测试方法
使用专业的网络测试工具 ，对公共场所无线Mesh 网络的各项性能指标进行 测试，并模拟高人流密度 场景下的网络性能。
测试结果
公共场所无线Mesh网络 覆盖范围较广，传输速率 稳定，抗干扰能力较强， 但在高人流密度区域存在 信号拥堵问题。
WiFi-MESH技术介绍-V1.0
• 按照结构层次，无线Mesh 网络可以分为平面结构、多极结构和混合 结构。
Copyright 2007, GBCOM Communication Technology
平面结构
• 平面结构中所有节点都是对等的关系，每个节点都包含相同的MAC、 路由、管理和安全等协议，既可以接入网络，也可以转发其他节点的 消息。网内的节点能够形成任意网状的拓扑结构，节点也可以任意移 动，网络的拓扑结构会动态的发生变化。在这种环境下，由于节点的 无线通信覆盖范围有限，两个无法直接通信的用户终端可以借助其他 终端的分组转发功能进行数据通信，而不需要借助其他基础设施。
网络自平衡功能
节点具有自平衡能力，能根据数据目的地和各前向路由中拥塞情 况选择最佳路径发送 。
B A
D
C
E
路t 2007, GBCOM Communication Technology
分布式控制
• 分布式控制。为实现节点间相互通讯，无线网状网需要众多控制功能， 如认证、无线资源安排、路由发现等，这些工作在传统网络中都是通 过中心控制节点完成的，但在无线网状网中没有中心控制节点，这些 工作必须由各节点或节点间自行完成，设计的控制流程与传统无线网 络存在很大区别。如下图所示：图b为传统网络，节点A和节点E认证 工作都与中心节点F直接交互；但在图a网状网网络中，节点A认证与 其相邻节点进行，如图中的B，节点E认证也与其相邻节点进行，如图 中的B和D，而B和D对A和E的认证信息必须事先从节点F获得。
MESH自组网介绍
MESH自组网介绍及应用
1、概述
宽带自组网通信系统主要由各种类型的自组网设备组成，常用的自组网设备主要分为三种形态，包括：固定台、机载台、车载台、背负台和手持台。
无线宽带自组网是一种新型的先进通信技术，是由一组带有无线收发装置的可移动节点所组成的一个临时性多跳自治系统，采用OFDM波形技术和Mesh网络技术，它不依赖于预设的基础设施，可临时、动态、快速构建一个无线IP网络，是一种具有网络自动组织，自动愈合，快速部署、多跳传输，高带宽，支持高速移动，抗干扰、抗摧毁，能够传输基于IP 的多媒体业务（视频、语音、数据）等显著技术特点的无线通信系统。
宽带自组网系统支撑数据、话音、视频等多媒体业务多跳传输，可应用于野外作业、临时会议、楼宇通信、环境监测、车辆组网、无线图传、矿井作业等场合。
2、系统组成
宽带自组网系统设备样式多样，可以根据具体应用场景灵活配置，典型的应用是多跳中继，将自组网车载台部署在通信指挥车，依托无人机平台部署自组网机载台，任务人员可根据传输距离的需求，携带背负不同功率的自组网设备（背负台，手持台）。
无线Mesh网络技术
无线Mesh网络技术摘要: 无线mesh网络是新近显现的一种无线多跳网状拓扑网络,是一种超级有前途的无线接入网络技术。
本文简要介绍了无线mesh的网络结构、特点、应用,并分析了阻碍无线mesh网性能的要紧技术因素。
关键词:无线mesh网,宽带无线接入,无线多跳网无线Mesh网络技术在宽带无线接入领域,各类无线通信技术蓬勃进展的同时,一种新的无线网络技术——无线mesh网络也慢慢进展起来,引发了人们普遍的注意。
无线mesh网,即无线网状网,也称为无线多跳网,它能够和多种宽带无线接入技术如、、和3G移动通信等技术相结合,组成一个含有多跳无线链路的无线网状网络。
这种无线网状网,能够大大增加无线系统的覆盖范围,同时能够提高无线系统的带宽容量和通信靠得住性,是一种超级有进展前途的宽带无线接入技术。
无线Mesh网的网络架构传统的无线接入技术中,要紧采纳点到点或点到多点的拓扑结构。
这种拓扑结构中一样都存在一个中心节点,例如移动通信系统中的基站、中的AP等等。
中心节点一方面与各个无线终端通过单跳无线链路相连,操纵各无线终端对无线网络的访问就;另一方面,中心节点又通过有线链路与有线骨干网相连,提供到骨干网的连接。
而在无线mesh网络中,采纳网状mesh拓扑结构,也能够说是一种多点到多点网络拓扑结构。
在这种mesh网络结构中,各网络节点通过相临其他网络节点,以无线多跳方式相连。
无线mesh网要紧由两种网络节点组成:mesh路由器和mesh终端。
Mesh 路由器除具有传统的无线路由器的网关/中继功能外,还具有支持mesh网络互连的路由功能。
Mesh路由器通常具有多个无线接口,这些无线接口能够是基于相同的无线接入技术构建,也能够是基于不同的无线接入技术。
与传统的无线路由器相较,无线mesh路由器能够通过无线多跳通信,以低得多的发射功率取得一样的无线覆盖范围。
在无线mesh网络中,由mesh路由器互连组成无线骨干网,那个无线骨干网再通过其中的网关mesh路由器与外部网络如Internet相连。
无线Mesh网络技术

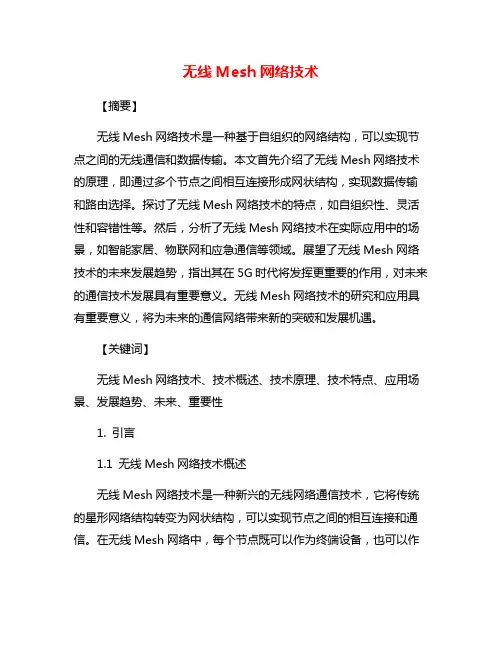

无线Mesh网络技术【摘要】无线Mesh网络技术是一种基于自组织的网络结构，可以实现节点之间的无线通信和数据传输。
本文首先介绍了无线Mesh网络技术的原理，即通过多个节点之间相互连接形成网状结构，实现数据传输和路由选择。
探讨了无线Mesh网络技术的特点，如自组织性、灵活性和容错性等。
然后，分析了无线Mesh网络技术在实际应用中的场景，如智能家居、物联网和应急通信等领域。
展望了无线Mesh网络技术的未来发展趋势，指出其在5G时代将发挥更重要的作用，对未来的通信技术发展具有重要意义。
无线Mesh网络技术的研究和应用具有重要意义，将为未来的通信网络带来新的突破和发展机遇。
【关键词】无线Mesh网络技术、技术概述、技术原理、技术特点、应用场景、发展趋势、未来、重要性1. 引言1.1 无线Mesh网络技术概述无线Mesh网络技术是一种新兴的无线网络通信技术，它将传统的星形网络结构转变为网状结构，可以实现节点之间的相互连接和通信。
在无线Mesh网络中，每个节点既可以作为终端设备，也可以作为路由器，这样就可以实现多跳传输，增强了网络的覆盖范围和稳定性。
无线Mesh网络技术具有很高的灵活性和可扩展性，可以根据实际需要简单地扩展或缩减网络规模。
由于节点之间可以直接通信，无需通过中心节点转发数据，因此可以减少网络延迟，提高数据传输效率。
无线Mesh网络技术是一种非常有前景和潜力的技术，可以广泛应用于智能家居、智能城市、物联网、工业控制等领域，为人们的生活和工作带来更多便利与效率。
在未来，随着技术的不断发展和完善，无线Mesh网络技术将会得到更广泛的应用和推广，成为无线通信领域的重要技术之一。
2. 正文2.1 无线Mesh网络技术原理无线Mesh网络技术原理是指通过一组连接在一起的无线节点来建立起一个分布式的网络结构。
这些节点可以相互通信，并且可以在不同节点之间进行数据传输。
无线Mesh网络技术的核心原理包括路由、互连性、和自组织性。
精选无线Mesh技术介绍及覆盖距离安全问题
室内AP（100毫瓦）+8dbm全向向天线覆盖距离为100米左右（无障碍物和干扰）。室外AP（100毫瓦）+15dbm全向天线覆盖距离为500米左右（无障碍物和干扰）。室外AP（100毫瓦）+15dbm定向扇区天线覆盖距离维1000米左右（无障碍物和干扰）。室外AP（100毫瓦）+20dbm板状天线或者定向扇区天线桥接距离为8000米（两个山顶之间），城市环境会更低，最远4-5km（两个高点之间桥接，中间无障碍物或干扰）
Thank You!
Citiway Technology Co., Ltd
9、静夜四无邻，荒居旧业贫。。10、雨中黄叶树，灯下白头人。。11、以我独沈久，愧君相见频。。12、故人江海别，几度隔山川。。13、乍见翻疑梦，相悲各问年。。14、他乡生白发，旧国见青山。。15、比不了得就不比，得不到的就不要。。。16、行动出成果，工作出财富。。17、做前，能够环视四周；做时，你只能或者最好沿着以脚为起点的射线向前。。9、没有失败，只有暂时停止成功！。10、很多事情努力了未必有结果，但是不努力却什么改变也没有。。11、成功就是日复一日那一点点小小努力的积累。。12、世间成事，不求其绝对圆满，留一份不足，可得无限完美。。13、不知香积寺，数里入云峰。。14、意志坚强的人能把世界放在手中像泥块一样任意揉捏。15、楚塞三湘接，荆门九派通。。。16、少年十五二十时，步行夺得胡马骑。。17、空山新雨后，天气晚来秋。。9、杨柳散和风，青山澹吾虑。。10、阅读一切好书如同和过去最杰出的人谈话。11、越是没有本领的就越加自命不凡。12、越是无能的人，越喜欢挑剔别人的错儿。13、知人者智，自知者明。胜人者有力，自胜者强。14、意志坚强的人能把世界放在手中像泥块一样任意揉捏。15、最具挑战性的挑战莫过于提升自我。。16、业余生活要有意义，不要越轨。17、一个人即使已登上顶峰，也仍要自强不息。
网络拓扑结构：Mesh组网技术详解
网络拓扑结构：Mesh组网技术详解Mesh组网技术是一种网络拓扑结构，其中所有的设备都相互连接，形成一个自组织的网络。
这种网络结构具有较高的灵活性和可扩展性，因此在大型企业网络、城市网络和广域网等领域得到广泛应用。
一、Mesh组网技术概念Mesh组网技术是一种自组织的网络结构，其中所有的设备都相互连接，形成一个网格状的拓扑结构。
与星型组网不同，Mesh组网中不存在中心节点，所有的设备都是平等的，因此可以避免单点故障对整个网络的影响。
二、Mesh组网技术工作原理Mesh组网的工作原理相对复杂。
当一个设备需要与其他设备通信时，它首先会在整个网络中广播一个数据包。
接收到该数据包的设备会将其转发到其他设备上，直到数据包到达目标设备。
同时，如果一条路径出现问题，设备会通过其他路径重新尝试传输数据包，以保证数据的可靠传输。
这种网络结构的优点是具有较强的自组织和自修复能力。
由于所有的设备都相互连接，因此一个设备出现问题不会影响整个网络的连通性。
此外，Mesh组网还具有较强的扩展性，可以轻松地添加或删除设备，以满足网络规模不断变化的需求。
三、Mesh组网技术的作用Mesh组网在计算机网络中具有重要的作用，具体体现在以下几个方面：提高网络性能：Mesh组网中所有的设备都相互连接，形成了多个路径，因此数据传输速度较快，可以提高网络的整体性能。
增强连通性：由于没有中心节点的限制，Mesh组网中任何一个设备出现问题都不会影响整个网络的连通性，增强了网络的可靠性和稳定性。
易于扩展：Mesh组网具有较强的扩展性，可以轻松地添加或删除设备，以满足网络规模不断变化的需求。
四、Mesh组网技术特点Mesh组网具有以下特点：结构灵活：Mesh组网中所有的设备都相互连接，形成了多个路径，因此结构相对灵活。
这使得网络具有较强的自组织和自修复能力，可以避免单点故障对整个网络的影响。
较高的传输速度：由于所有的设备都相互连接，形成了多个路径，因此数据传输速度较快，可以提高网络的整体性能。
无线Mesh技术介绍及覆盖距离安全问题
Citiway Corp. 2009
WiFi Mesh(无线网状网 网络由来 无线网状网)网络由来 无线网状网
无线网络技术的发展日新月异，各种 无线网络技术的发展日新月异， 802.11x(802.11a, 802.11b, 802.11g, 802.11n)标准不断被更新，新的无线网络架构和技术 标准不断被更新， 标准不断被更新 也不断被提出, 传统的WiFi设备覆盖范围还是太小。有 设备覆盖范围还是太小。 也不断被提出 传统的 设备覆盖范围还是太小 什么办法把WiFi应用到城域呢？是否可以实现 应用到城域呢？ 什么办法把 应用到城域呢 是否可以实现WiFi街道 街道 园区， 城市？ ，WiFi园区，WiFi城市？ 园区 城市 为了解决这些挑战， 一种新的无线Mesh网络（无线网 网络（ 为了解决这些挑战， 一种新的无线 网络 状网络）又出现了。无线Mesh网络的核心指导思想是让 状网络）又出现了。无线 网络的核心指导思想是让 无线网络中的每个无线节点都可以发送， 接收， 无线网络中的每个无线节点都可以发送， 接收，路由信 传统的WLAN一直存在的可伸缩性低和健壮性差等 号，传统的 一直存在的可伸缩性低和健壮性差等 诸多问题由此迎刃而解。无线Mesh技术的出现，代表着 技术的出现， 诸多问题由此迎刃而解。无线 技术的出现 无线网络技术的又一大跨越，有极为广阔的应用前景。 无线网络技术的又一大跨越，有极为广阔的应用前景。
无线mesh技术介绍 技术介绍 无线
司特维科技（天津）有限公司 产品部-2010-01-13
Citiway Corp. 2009
网络技术的发展
有线网络 无法有效解决最后一公里网络的接入问题。 第一代无线网络 设备之间需要以太网线连接，不是真正的移动，并缺乏智能化管 理功能。 第二代无线网络 具有一定的智能化管理功能，仍无法脱离以太网线的束缚。 第三代无线网络—MESH 第三代无线网络 剪断以太网线，建立新的城市。 无线城市 宽带的，支持高速移动的，无处不在的网络。
无线 Mesh网络安全路由与数据传输技术
无线 Mesh网络安全路由与数据传输技术无线Mesh网络安全路由与数据传输技术随着无线网络技术的发展，无线Mesh网络作为一种新型的网络架构，被广泛应用于各种场景，如智能城市、工业自动化等。
然而，由于其分布式、多跳和自组织的特性，无线Mesh网络也面临着许多安全隐患。
为了确保网络的安全性和数据传输的可靠性，研究人员和工程师们提出了一系列的安全路由和数据传输技术。
一、无线Mesh网络安全路由技术无线Mesh网络中的路由算法是保证网络正常运行的核心，也是保障网络安全性的重要手段。
在传统的有线网络中，路由器通常使用静态路由和动态路由协议。
而在无线Mesh网络中，由于其网络拓扑结构的动态性，传统的路由协议不再适用。
因此，研究人员提出了一系列适用于无线Mesh网络的安全路由技术。
1. 自适应路由技术自适应路由技术基于网络拓扑的动态变化，通过不断地监测网络状态和链路质量，智能地选择最佳的路由路径。
这种技术使得网络能够自动适应环境变化，并提供高效的路由服务。
在加强网络安全方面，自适应路由技术能够实时检测网络攻击，并采取相应的措施进行防御，从而保护网络免受攻击。
2. 多路径路由技术多路径路由技术在无线Mesh网络中被广泛应用，其主要思想是利用多条路径传输数据，从而提高数据传输的可靠性和安全性。
在传统路由中，如果某条路径发生故障或者遭受攻击，网络将无法正常运行。
而多路径路由技术可以在故障或攻击发生时切换到备用路径，保证数据的传输不受影响。
二、无线Mesh网络数据传输技术除了安全路由技术外，无线Mesh网络的数据传输技术也是保障网络安全性的重要环节。
在传输数据时，需要考虑数据的完整性、机密性和可靠性。
以下是几种常用的无线Mesh网络数据传输技术。
1. 分组加密技术分组加密技术是一种常用的保护数据机密性的技术。
在无线Mesh网络中，数据被划分为多个数据包进行传输，每个数据包都使用加密算法对其进行加密。
这种技术可以有效防止数据被窃听和篡改，增强了网络的安全性。
家庭Wi-Fi mesh组网技术
家庭Wi-Fi mesh组网技术徐龙杰;郭宁;郭涛;韩建亭【摘要】Wi-Fi mesh是一种适用于大面积或复杂户型的Wi-Fi自组网解决方案,为用户提供全覆盖、自切换、易安装的优质无线网络.Wi-Fi mesh具备自组网、自管理、自修复和自平衡等诸多优点,但现有Wi-Fi mesh产品实现方案存在标准不统一、实现复杂、终端能力要求高、无法互通的问题.首先讨论了现有家庭网络中多热点AP协同工作的实现情况,接着对当前Wi-Fi mesh主流技术进行了分析,重点探讨了家庭Wi-Fi mesh的技术方案和对比.进而面向家庭应用场景,为运营商提出了一种模块化、易实现、终端能力需求低且互通性好的Wi-Fi mesh技术实现方案.【期刊名称】《电信科学》【年(卷),期】2018(034)011【总页数】7页(P126-132)【关键词】Wi-Fi;mesh;自组网;家庭网络【作者】徐龙杰;郭宁;郭涛;韩建亭【作者单位】中国电信股份有限公司上海研究院,上海200122;中国电信股份有限公司上海研究院,上海200122;中国电信股份有限公司上海研究院,上海200122;中国电信股份有限公司上海研究院,上海200122【正文语种】中文【中图分类】TP393随着家庭智能终端数量的不断增加，家庭无线网络质量的要求不断提高，家庭Wi-Fi无线接入网络也逐渐从单个接入点（access point，AP）向多AP协同工作的模式转变，而家庭中多个AP间协同工作的能力是决定家庭无线网络质量的关键因素，业内当前的解决办法主要有无线中继和Wi-Fi mesh网络两种。
• 无线中继：也称无线扩展器（repeater），通过标准的Wi-Fi自动配网协议WPS配对或用户手工配置的方式，实现主/从AP节点连接通信。
• Wi-Fi mesh：是一套系统且功能强大的多AP间自组网的实现方案，该方案中多个节点间通过专用的通信协议实现。
无线中继是一种简单的无线扩展实现方式，多节点间的协同能力有限，无任何无线网络质量保障的措施，当主AP的无线配置信息变更后，其下联中继器（AP）都需重新配置一遍，用户体验差；该方式只能算作解决家庭无线网络信号从无到有的一种应急解决办法，作为高质量宽带服务提供者的运营商不会选择该方案，故无线中继不是本文关注的重点；Wi-Fi mesh是一种适用于大面积或较复杂户型的家庭Wi-Fi组网方案，它是一套系统、完整、高质量的多AP协同工作实现方案，但目前业界已推出的Wi-Fi mesh产品都是各个终端或芯片厂商的私有协议，存在标准不统一、兼容性差、不能互通的问题，因此迫切地需要一种适用于家庭网络的通用Wi-Fi mesh解决方案。
无线MESH网络技术简介
Mesh技术介绍Mesh技术1、背景2、无线mesh网络简介3、无线mesh网络的定义4、无线mesh基本原理及关键技术5、无线mesh网络系统结构6、无线mesh具有的优势及特点7、无线mesh网络的应用及典型应用1、背景无线网状网是一种新型的无线宽带接入网络，它融合了无线局域网和ad hoc 网络的优势，扩大了无线局域网的覆盖范围，且具有ad hoc网的组网灵活性强、支持移动性、易于迅速展开、系统整体抗毁能力强的特点。
是一种大容量、高速率、覆盖范围广的网络，成为宽带接入的一种有效手段。
无线网状网极其广泛，可以应用于偏远地区的宽带接入、网络语音通讯，政府机构、学校、企事业单位的无线宽带接入，远程医疗、安全监控、交通监测、数字城市、军队战场通讯系统等各个方面。
该技术被美国《telecommunications》杂志评选为2004年十大热门通信技术之一。
过去几年来，无线网状网的研究在世界各地大量的展开研究，目前在国外已经逐步明确该技术进入实用的可行性试验阶段。
国内的研究人员也对无线网状网进行了初步的研究，但远没有达到实用的地步，离世界先进水平还有很大的一段距离。
我们通过多年实践，创建了一套成熟的、具有世界领先技术水平的无线网状网络系统。
该技术已在深圳进入试验应用阶段。
该技术的核心为自主创新，并与国内相关的单位签署了技术实施合作协议，并希望能把该技术服务国家。
2、无线mesh简介无线Mesh属于以下一代Internet为中心的世界第四代计算机网络，被业界称为“无线网状网”或“无线网中网”，又称为无线局/区/城域网或无线城市网（小到覆盖一层楼、一栋楼或一个小区，大到覆盖一个城市），它融合了现有无线局域网和Adhoc网络的优势，是一个可广泛应用视频（电视、电影）、语音（V oIP）和数据（宽带接入）传输等的，新型的大容量、高速率、覆盖范围广、成本低廉、系统整体抗毁能力强的的无线宽带网络,线Mesh也被称为世界第三代通信，即整个地域或整个城市实现无线网状网通信，将无线通信与国际互联网等多媒体通信结合的新一代移动通信，能够处理图像、音乐、视频流等多媒体，提供包括网页浏览、电话会议、移动视频、电子商务等多种信息服务。
全面解读Mesh技术
无线Mesh网络是一种新的无线局域网类型。
与传统的WLAN不同的是，无线Mesh网络中的AP是无线连接的，而且AP间可以建立多跳的无线链路。
无线Mesh网络只是对骨干网进行了变动，和传统的WLAN没有任何区别。
支持多点对多点的网状结构，具有自组网、自修复、多跳级联、节点自我管理等智能优势以及移动宽带、无线定位等特点。
无线Mesh的优点无线Mesh技术使得管理员可以轻松的部署质优价廉的无线局域网。
无线Mesh网络的优点包括：高性价比：Mesh网络中，只有MPP需要接入到有线网络，对有线的依赖程度被降到了较低程度，省却了购买大量有线设备以及布线安装的投资开销。
可扩展性强：Mesh网络中AP之间能自动相互发现并发起无线连接建立，如果需要向网络中增加新的AP节点，只需要将新增节点安装并进行相应的配置。
部署快捷：组建Mesh网络，除MPP外的其他AP均不需要走线接入有线网络，和传统WLAN网络相比，大大缩短组建周期。
应用场景广：Mesh网络除了可以应用于企业网、办公网、校园网等传统WLAN网络常用场景外，还可以广泛应用于大型仓库、港口码头、城域网、轨道交通、应急通信等应用场景。
高可靠性：传统WLAN网络模式下，一旦某个AP上行有线链路出现故障，则该AP所关联的所有客户端均无法正常接入WLAN网络。
而Mesh网络中各AP之间实现的是全连接，由某个Mesh AP至Portal节点（有线网络）通常有多条可用链路，可以有效避免单点故障。
Mesh网络拓扑通过在每个AP的射频模式下配置邻居AP的MAC地址来实现三种Mesh网络拓扑。
点到点的连接在点到点的组网环境中，用户可以预先指定与其相连的邻居。
如图5所示，AP1和AP2形成的链路可以将局域网1和2的802.3报文转换成802.11s报文，然后在无线链路上传输。
点到多点的连接在点到多点的组网环境中，所有的连接都要通过中心桥接设备进行数据转发，如图6所示，所有的局域网的数据传输都要通过AP1。
无线Mesh网技术
WMN的DSR路由协议
DSR是一种对等的、基于拓扑的反应式自组 织路由协议。其特点是采用积极的缓存策略以 及从源路由中提取拓扑信息。 分为路由发现过程和路由维护过程。
路由发现过程
当源节点没有到达目的节点的路由时，广播一个路 由请求报文。 每个收到该报文的中间节点附加上自己的ID然后重 新广播（忽略重复请求和已经包含自身ID的报文）。 当路由请求到达目的节点（或者某个知道某条到达 目的节点的路由的中间节点）时，目的节点可以确 定一条到达目的节点的完整的源路由。 目的节点（或中间节点）将所得的源路由包含在路 由响应报文中，然后沿着反向路由发送回源节点 （或者附带在目的节点的路由请求报文中）。 源节点收到路由响应报文后，将源路由存入缓存， 并添加到每个数据报的头部。中间节点根据数据报 头中的源路由转发数据报。
无线Mesh网
无线分布式自适应网络
无线自组织（Ad hoc）网络
主要侧重于移动环境中。
无线Mesh网
是一种无线宽带接入网络。
是无线 Ad hoc网络的一种特殊形式，实现对某个区域的 物理现象的监测。
无线传感器网络
主要内容
1. 2. 3. 4. 5. 6.
无线Mesh网络的基本概念 无线Mesh网络的特点 无线Mesh网络与其他通信网络的区别 无线Mesh网络的标准 无线Mesh网络的关键技术 无线Mesh网络的应用前景
IEEE 802.20
是2002年12月成立的移动宽带无线接入工作 组，致力于在蜂窝体系下提供通用移动宽带 无线接入，在室内、室外支持Mesh网络模式。 其工作频率为3.5GHz以下，适用于运动速度 高于250km/h的用户。
