水利工程帷幕灌浆全套表格

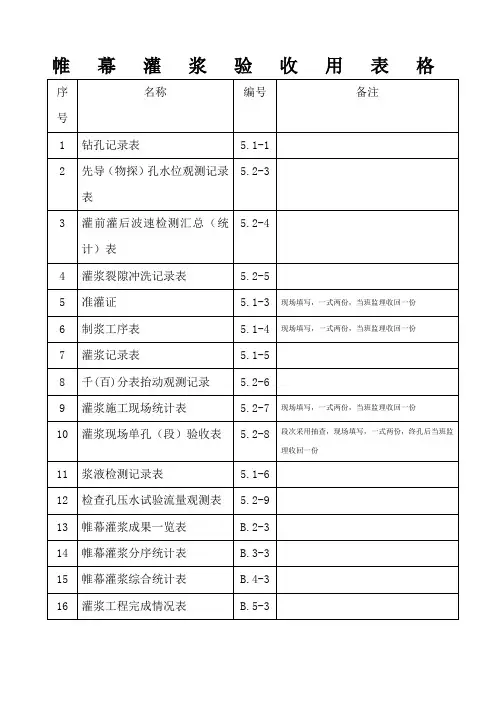

帷幕灌浆验收用表格
表格填写及使用说明
一、表格填写
1.工程名称：金安桥水电站；
2.工程部位：分部工程所在部位；
3.工程项目：灌浆工程；
4.灌浆类别：回填灌浆、固结灌浆、帷幕灌浆或接缝灌浆等；
5.地距：指孔位所在位置的开孔面至钻机底座的距离（垂直或斜距），排架上施工时为开孔口与钻机底座的距离；
6.孔号、孔序及桩号：原则上按设计图或施工图统一填写，如有调整则按调整后的实际情况填写；
7.压力阶段：单点法为一个压力阶段，五点法为三个压力阶段；
8.全压力：需考虑地下水位所在的位置及孔斜的影响；
9.承建单位：施工单位全称；
10.施工单位：施工队全称；
11.弃浆量：包括管路占浆、无效孔段占浆及槽内余浆；
12.水尺对应浆量：采用杭探厂生产的200L搅拌槽时，考虑浆液搅拌过程中有波动，满槽时槽内浆量亦不足200L，根据计算每cm水尺读数对应浆量取4.2L；
13.纯灌时间：孔段用于灌浆作业的时间，不包括中断或间歇时间；
14.延灌时间：孔段自开始至结束总历时；
15.栓塞压缩：每个塞球按2cm~3cm计算，压缩值与塞球规格成正比；
16.内管上余：指外管顶端与内管顶端的差值；
17.统计图表及竣工图：按照《水工建筑物水泥灌浆施工技术规范》(DL/T 5148-2001)的有关规定；
18.单元工程验收表格：按照《水电水利基本建设工程质量等级评定标准第一部份：土建工程》（DL/）有关规定填写。

二、使用说明
1.由于灌浆采用自动记录仪，孔壁冲洗记录表、裂隙冲洗记录表、检查孔压水试验流量观测记录表、先导(物探)孔水位观测记录表、灌浆记录表、接缝灌浆记录表（）仅作为临时手工记录时采用；
2.浆液检测记录表（表）主要用于监理人员检测浆液比重,施工单位临时采用手工记录时检测浆液比重亦用此表；
3.上表中备注栏标注“一式两份”的表格，由施工单位填写；施工单位、监理单位各保存一份。

钻孔记录表
工程名称：孔号：桩号：地距： m 机高： m 工程部位：合同编号：日期：年月日
4
施工单位：现场监理：现场业主代表：5
先导(物探)孔水位观测记录表
部位
孔号
孔深米第页共页钻孔中测点距地面高米试验段自米
（压水前、后,起钻前、后）
至米
地面高程米年月计米
记录：班长：队长：技术员：监理：
灌前灌后波速检测汇总（统计）表
工程名称：合同编号：承建单位：
监理单位：施工时段：
制表：校对：审核：日期：
灌浆裂隙冲洗记录表
工程名称: 部位: 孔号:桩号:工程项目: 段次段长自 m至 m计 m 日期 :
机长：班长：质检：记录员：
准灌证
工程名称：工程部位：
孔号：孔序: 桩号：设计孔深
承建单位：合同编号： NO：
制浆工序表
用浆部位：孔号：孔序：段次段长自 m至 m计 m
灌浆记录表
工程名称：部位：孔号：孔序：灌浆类别：
工程项目：段次段长自 m至 m计 m
地面标高：日期：年月日
13
记录员: 质检员: 现场监理：现场业主代表：14
千(百)分表抬动观测记录
观测孔：孔号：试验孔：孔号：
孔深：工作时间：孔段：年月日
机长：班长：记录：日期：年月日
灌浆施工现场统计表
工程名称: 工程部位：施工单位：日期：年月日
施工单位：监理单位：业主单位：
浆液检测记录表
孔号：孔序：孔深： m 段次段长自 m至 m计 m
检测人：日期：
灌浆现场单孔（段）验收表
承建单位：工程部位：单元编号：孔口高程m：孔号：孔序：砼厚m：桩号：开竣工日期：
检查孔压水试验流量观测记录表
部位: 孔号 : 第页共页压力阶段：孔深： m 试验段次段长自 m至 m计 m
压力表高度： m 地下水位深度： m
压力表压力： MPa 全压力： MPa
施工单位：施工时间年月日
记录：质检：监理：业主：
工程名称：孔号：桩号：施工次序：
孔口高程：施工单位：开竣工日期：
制表：校核：审核：日期：年月日22
工程名称：工程部位：高程：施工时段：
23
24 技术负责人：校核：资料整理员：
帷幕灌浆综合统计表
工程名称：部位：高程：施工次序：第页共页
技术负责：校核：资料整理员：
帷幕灌浆工程完成情况表
工程名称：分部工程名称：合同编号：承建单位：监理单位：
25
制表：校对：审核：日期：年月日26
灌浆钻孔孔斜测量统计表
承建单位：单元：仪器型号：
操作记录者：校核者：日期：年月日
检查孔（先导孔）钻孔综合柱状图钻孔编号：部位：
钻探单位：机组号：制图：校核：
帷幕灌浆单元工程质量等级评定表
承包单位：合同编号：. NO：。
