万能转换开关的工作原理及符号表示

合集下载

万用表符号含义

万用表符号含义

万用表符号含义(1)~表示交直流(2)V-2.5KV 4000Ω/V 表示对于交流电压及2.5KV的直流电压挡,其灵敏度为4000Ω/V(3)A-V-Ω表示可测量电流、电压及电阻(4)45-65-1000Hz 表示使用频率范围为1000 Hz以下,标准工频范围为4 5-65Hz(5)2000Ω/V DC 表示直流挡的灵敏度为2000Ω/V钳表和摇表盘上的符号与上述符号相似(其他因为符号格式不对不能全部写上『表示磁电系整流式有机械反作用力仪表『表示三级防外磁场『表示水平放置)))3. 使用万用表欧姆档时要细心,注意刻度不均匀。

[编辑本段]万用表的使用(1)熟悉表盘上各符号的意义及各个旋钮和选择开关的主要作用。

(2)进行机械调零。

(3)根据被测量的种类及大小,选择转换开关的挡位及量程,找出对应的刻度线。

(4)选择表笔插孔的位置。

(5)测量电压:测量电压(或电流)时要选择好量程,如果用小量程去测量大电压,则会有烧表的危险;如果用大量程去测量小电压,那么指针偏转太小,无法读数。

量程的选择应尽量使指针偏转到满刻度的2/3左右。

如果事先不清楚被测电压的大小时,应先选择最高量程挡,然后逐渐减小到合适的量程。

a交流电压的测量:将万用表的一个转换开关置于交、直流电压挡,另一个转换开关置于交流电压的合适量程上,万用表两表笔和被测电路或负载并联即可。

b直流电压的测量:将万用表的一个转换开关置于交、直流电压挡,另一个转换开关置于直流电压的合适量程上,且“+”表笔(红表笔)接到高电位处,“-”表笔(黑表笔)接到低电位处,即让电流从“+”表笔流入,从“-”表笔流出。

若表笔接反,表头指针会反方向偏转,容易撞弯指针。

(6)测电流:测量直流电流时,将万用表的一个转换开关置于直流电流挡,另一个转换开关置于50uA到500mA的合适量程上,电流的量程选择和读数方法与电压一样。

测量时必须先断开电路,然后按照电流从“+”到“-”的方向,将万用表串联到被测电路中,即电流从红表笔流入,从黑表笔流出。

课题四 主令电器

课题四 主令电器

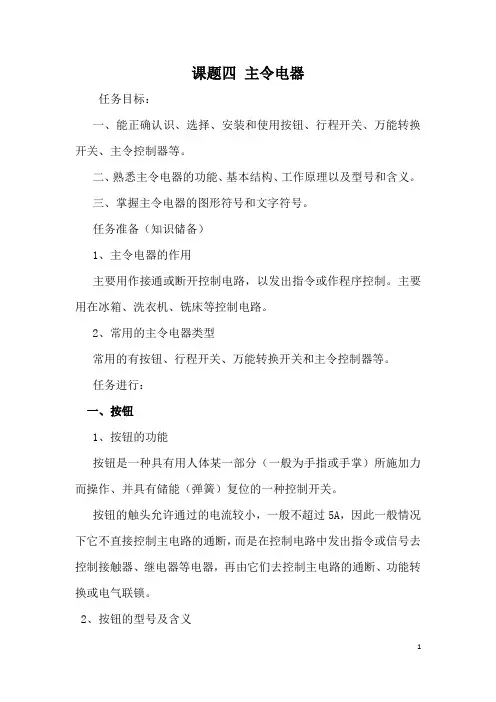

课题四主令电器任务目标:一、能正确认识、选择、安装和使用按钮、行程开关、万能转换开关、主令控制器等。

二、熟悉主令电器的功能、基本结构、工作原理以及型号和含义。

三、掌握主令电器的图形符号和文字符号。

任务准备(知识储备)1、主令电器的作用主要用作接通或断开控制电路,以发出指令或作程序控制。

主要用在冰箱、洗衣机、铣床等控制电路。

2、常用的主令电器类型常用的有按钮、行程开关、万能转换开关和主令控制器等。

任务进行:一、按钮1、按钮的功能按钮是一种具有用人体某一部分(一般为手指或手掌)所施加力而操作、并具有储能(弹簧)复位的一种控制开关。

按钮的触头允许通过的电流较小,一般不超过5A,因此一般情况下它不直接控制主电路的通断,而是在控制电路中发出指令或信号去控制接触器、继电器等电器,再由它们去控制主电路的通断、功能转换或电气联锁。

2、按钮的型号及含义3、按钮的外形及结构(1)部分常见按钮的外形如图所示。

(2)结构由按钮帽、复位弹簧、桥式动触头、静触头、支柱连杆及外壳等部分组成,如图所示。

(3)工作原理按钮按静态(不受外力作用)时触头的分合状态,可分为常开按钮(启动按钮)、常闭按钮(停止按钮)和复合按钮(常开、常闭组合为一体的按钮)。

常开按钮:未按下时,触头是断开的;按下时触头闭合;当松开后,按钮自动复位。

常闭按钮:与常开按钮相反,未按下时,触头是闭合的;按下时触头断开;当松开后,按钮自动复位。

复合按钮:将常开和常闭按钮组合为一体。

按下复合按钮时,其常闭触头先断开,然后常开触头再闭合;而松开时,常开触头先断开,然后常闭触头再闭合。

(4)常用型号目前在生产机械中常用的按钮有LA18、LA19和LA20等系列。

为了便于操作人员识别,避免发生误操作,生产中用不同的颜色和符号标志来区分按钮的功能及作用。

按钮颜色的含义见表P34。

4、按钮的选择(1)根据使用场合和具体用途选择按钮的种类。

(2)根据工作状态指示和工作情况要求,选择按钮或指示灯的颜色(3)根据控制回路的需要选择按钮的数量。

电气控制回路八种常用元件原理介绍1

电气控制回路八种常用元件原理介绍1

电气控制回路八种常用元件原理介绍断路器、接触器、中间继电器、热继电器、按钮、指示灯、万能转换开关和行程开关是电气控制回路中最常见的八种元件,以图文并茂的方式介绍常用电气元件的原理及应用,通过了解它们在电气回路中的作用来掌握这些元件平时的运行情况。

1、断路器低压断路器又称为自动空气开关,可手动开关,又能用来分配电能、不频繁启动异步电机,对电源线、电机等实行保护,当它们发生严重过载、短路或欠压等故障时能自动切断电路。

常用断路器外形图(如下图)1P微型断路器 3P微型断路器塑壳断路器断路器文字符号为:QF断路器图形符号为:单极断路器图形符号三极断路器图形符号2、接触器接触器由电磁机构和触头系统两部分组成,接触器最常见线圈电压有AC380V、AC220V、AC110V、AC36V、AC24V、AC12V和DC220V、DC36V、DC24V、DC12V等多种。

常用的有AC380V、AC220V,机床常用的有AC110V、AC36V 、DC36V、DC24V、等几种,外形一样,就是线圈的电压有区别。

接触器电磁机构由线圈、动铁心(衔铁)和静铁心组成;接触器触头系统由主触头和辅助触头两部分组成,主触头用于通断主电路,辅助触头用于控制电路中。

常用接触器外形图片接触器文字符号为:KM接触器图形符号表示为:接触器线圈图形符号: 接触器主触头图形符号 :接触器辅助常开触头图形符号接触器辅助常闭触头图形符号3、热继电器热继电器是利用电流通过元件所产生的热效应原理而反时限动作的继电器。

热继电器文字符号:FR热继电器图形符号: ---------------------------------热继电器元件热继电器常开热继电器常闭图形符号触头图形符号触头图形符号最常见的热继电器图片:4、中间继电器中间继电器的原理是将一个输入信号变成多个输出信号或将信号放大(即增大继电器触头容量)的继电器。

其实质是电压继电器,但它的触头较多(可多达8对)、触头容量可达5-10A、动作灵敏。

§1-4主令电器(万能转换开关、主令控制器)2

§1-4主令电器(万能转换开关、主令控制器)2

§1-4 主令电器——万能转换开关、主令控制器一、教学目标1、知识目标:了解万能转换开关、主令控制器的功能,结构原理。

2、技能目标:正确使用能转换开关、主令控制器。

二、教学重点、难点1、重点:万能转换开关、主令控制器的结构原理。

2、难点:万能转换开关、主令控制器的工作原理及使用方法。

三、教具:实物各1只。

四、课时安排:90分钟,2课时五、教学过程一)、万能转换开关1、万能转换开关的功能万能转换开关是由多组相同的触头组件叠装而成的、控制多回路的主令电器。

主要用于控制线路的转换及电气测量仪表的转换,也可用于控制小容量异步电动机的启动、换向及变速。

2、万能转换开关的结构原理、符号及型号图24 万能转换开关的结构原理、符号代表一路触头,竖的虚线表示手柄位置当手置于某一个位置上时,处于接通状态的触头下方虚线上就标注黑点“·”3、万能转换开关的选用万能转换开关适用于交流50HZ、额定电压至500V及以下,直流至440V的电路中转换电器控制线路(电磁线圈、电器测量仪表和伺服电动机等),也可控制505KW三相鼠笼异步电动机、可逆转换、变速等。

万能转换开关主要根据用途、接线方式、所需触头挡数和额定电流来选择。

4、万能转换开关的安装与使用(1)万能转换开关的安装位置应与其他电器元件或机床的金属部件有一定间隙。

(2)万能转换开关一般应水平安装在平板上。

(3)万能转换开关的通断能力不高,用来控制电动机时,LW5系列只能控制5.5kW以下的小容量电动机;用于控制电动机的正反转则只能在电动机停止后才能反向启动。

(4)万能转换开关本身不带保护,必须与其他电器配合使用。

(5)当万能转换开关有故障时,应切断电路检查相关部件。

二)、主令控制器1、主令控制器的功能主令控制器是按照预定程序换接控制电路接线的主令电器。

主要用于电力拖动系统中安照预定的程序分合触头。

向控制系统发出指令,通过接触器达到控制电动机的启动、制动、调速及反转的目的,同时也可实现控制线路的连锁作用。

拓展知识:万能转换开关

拓展知识:万能转换开关

TH开专关 业
[一、万能转换开关]
LW型万能转换开关用在交、直流220V及以下的电气设备中,可以对各 种开关设备进行远距离控制,它可作为电压表、电流表测量换相开关,或小 型电动机的启动、制动、正反转转换控制及各种控制电路的操作,其特点是 开关的触点挡位多,换接线路多一次操作可以实现多个命令切换,用途非常 广泛,故称为万能转换开关。万能转换开关的文字符号SA,图形符号和触点 通断表如图1所示。
图1万能转换开关图形符号和触点通断表
[一、万能转换开关]
图1 中显示了开关的档位、触头数目及接通状态,表中用“×”表 示触点接通,否则为断开,由触点通断表才可画出其图形符号。具 体画法是:用虚线表示操作手柄的位置,用有无“.”表示触点的 闭合和打开状态,比如,在触点图形符号下方的虚线位置上画 “.”,则表示当操作手柄处于该位置时,该触点是处于闭合状态; 若在虚线位置上未画“.”时,则表示该触点是处于打开状态。

自动转换开关工作原理

自动转换开关工作原理

自动转换开关工作原理

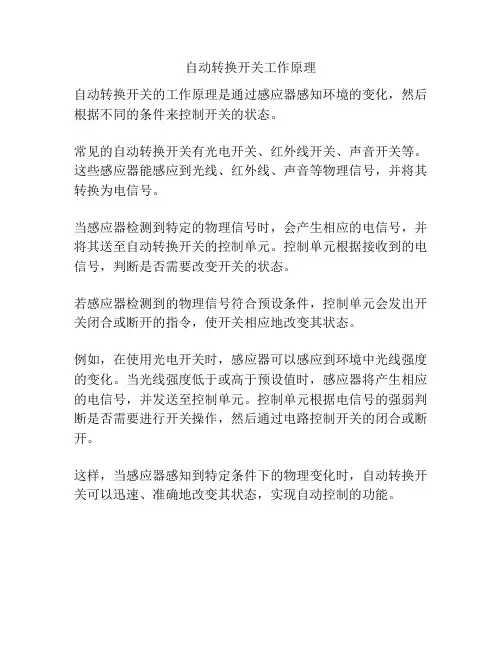

自动转换开关的工作原理是通过感应器感知环境的变化,然后根据不同的条件来控制开关的状态。

常见的自动转换开关有光电开关、红外线开关、声音开关等。

这些感应器能感应到光线、红外线、声音等物理信号,并将其转换为电信号。

当感应器检测到特定的物理信号时,会产生相应的电信号,并将其送至自动转换开关的控制单元。

控制单元根据接收到的电信号,判断是否需要改变开关的状态。

若感应器检测到的物理信号符合预设条件,控制单元会发出开关闭合或断开的指令,使开关相应地改变其状态。

例如,在使用光电开关时,感应器可以感应到环境中光线强度的变化。

当光线强度低于或高于预设值时,感应器将产生相应的电信号,并发送至控制单元。

控制单元根据电信号的强弱判断是否需要进行开关操作,然后通过电路控制开关的闭合或断开。

这样,当感应器感知到特定条件下的物理变化时,自动转换开关可以迅速、准确地改变其状态,实现自动控制的功能。

万能转换开关的工作原理及符号表示

万能转换开关的工作原理及符号表示

万能转换开关的工作原理及符号表示一种可供两路或两路以上电源或负载转换用的开关电器。

转换开关由接触系统、定位机构、手柄等主要部件组成。

这些部件通过螺栓紧固为一个整体。

转换开关又称组合开关,与刀开关的操作不同,它是左右旋转的平面操作。

转换开关具有多触点、多位置、体积小、性能可靠、操作方便、安装灵活等优点,多用于机床电气控制线路中电源的引入开关,起着隔离电源作用,还可作为直接控制小容量异步电动机不频繁起动和停止的控制开关。

转换开关同样也有单极、双极和三极。

万能转换开关是一种多档式、控制多回路的主令电器。

万能转换开关主要用于各种控制线路的转换、电压表、电流表的换相测量控制、配电装置线路的转换和遥控等。

万能转换开关还可以用于直接控制小容量电动机的起动、调速和换向。

如图1所示为万能转换开关单层的结构示意图。

常用产品有LW5和LW6系列。

LW5系列可控制5.5kW及以下的小容量电动机;LW6系列只能控制2.2kW 及以下的小容量电动机。

用于可逆运行控制时,只有在电动机停车后才允许反向起动。

LW5系列万能转换开关按手柄的操作方式可分为自复式和自定位式两种。

所谓自复式是指用手拨动手柄于某一档位时,手松开后,手柄自动返回原位;定位式则是指手柄被置于某档位时,不能自动返回原位而停在该档位。

万能转换开关的手柄操作位置是以角度表示的。

不同型号的万能转换开关的手柄有不同万能转换开关的触点,电路图中的图形符号如图2所示。

但由于其触点的分合状态与操作手柄的位置有关,所以,除在电路图中画出触点图形符号外,还应画出操作手柄与触点分合状态的关系。

图中当万能转换开关打向左45°时,触点1-2、3-4、5-6闭合,触点7-8打开;打向0°时,只有触点5-6闭合,右45°时,触点7-8闭合,其余打开。

万能转换开关原理

万能转换开关原理

万能转换开关原理
万能转换开关的原理是基于电磁感应原理和电力控制原理,通过控制电流的通断来实现电路的转换。

万能转换开关内部由线圈、导电材料和开关机械构件组成。

当电流通过线圈时,线圈内产生磁场,导电材料受到磁场的作用而被吸引或推开,从而控制开关的通断。

当电流通过线圈时,电磁铁被激活,导电材料吸附在磁铁上,使开关闭合,电路通畅;当线圈中断电流时,电磁铁不再激活,导电材料脱离磁铁,开关断开,电路断开。

由于万能转换开关的结构设计和电控制方式不同,可以实现多种功能的转换,例如实现电路的选择、电器的开关等。

其原理基于线圈产生的磁场控制导电材料的状态,从而实现电路的转换和控制。

不同的控制方式可以实现不同的功能需求,使得万能转换开关在电力控制领域具有广泛的应用。

万转开关

万转开关

万能转换开关(百科)概述常用产品简介万能转换开关单层结构示意图万能转换开关,是一种多档位、多段式、控制多回路的主令电器,当操作手柄转动时,带动开关内部的凸轮转动,从而使触点按规定顺序闭合或断开。

结构组成万能转换开关是由多组相同结构的触点组件叠装而成的多回路控制电器。

它由操作机构、定位装置和触点等三部分组成。

触点为双断点桥式结构,动触点设计成自动调整式以保证同短时的同步性。

静触点装在触点座内。

主要用途万能转换开关主要用于各种控制线路的转换、电压表、电流表的换相测量控制、配电装置线路的转换和遥控等。

万能转换开关还可以用于直接控制小容量电动机的起动、调速和换向。

编辑本段常用产品图2:某LW5万能转换开关的使用说明常用产品有LW5和LW6系列。

LW5系列可控制5.5kW及以下的小容量电动机;LW6系列只能控制2.2kW及以下的小容量电动机。

用于可逆运行控制时,只有在电动机停车后才允许反向起动。

LW5系列万能转换开关按手柄的操作方式可分为自复式和自定位式两种。

所谓自复式是指用手拨动手柄于某一档位时,手松开后,手柄自动返回原位;定位式则是指手柄被置于某档位时,不能自动返回原位而停在该档位。

万能转换开关的手柄操作位置是以角度表示的。

不同型号的万能转换开关的手柄有不同万能转换开关的触点,电路图中的图形符号如图2所示。

但由于其触点的分合状态与操作手柄的位置有关,所以,除在电路图中画出触点图形符号外,还应画出操作手柄与触点分合状态的关系。

图中当万能转换开关打向左45°时,触点1-2、3-4、5-6闭合,触点7-8打开;打向0°时,只有触点5-6闭合,右45°时,触点7-8闭合,其余打开。

万能转换开关的选型1.LW5系列万能转换开关本系列转换开关适用于直流、交流50Hz、电压500V及以下的电路,作主电路或电气测量仪表的转换开关及配电设备的遥控开关;也可作为伺服电动机及容量5.5kW及以下三相交流电动机的起动、换向或变速开关。

第8节 万能转换开关

第8节 万能转换开关

谢谢观看
用转换开关代替刀开关使用,不仅可使控制回路或测量回路 简化,并能避免操作上的差错,还能够减少使用元件的数量。
三、万能转换开关触头通断表示方法
电气图形符号法
含义:图中有三条虚线说明该转换开关有三 个位置,即左转 45º、 0º、右转 45º。 黑点表示触头接通
当操作手柄打向左转45º时,触头1-2、3-4、 5-6闭合,触头7-8断开;
打向0º时,只有触头5-6闭合;
图3 图形符号
打向右转 45º时,触头 7-8 闭合,其余断开。
触头通断表法
触头通断表的含义
第1行表示触头的型号; 第2行的第1列表示触头编号: 即触头 1-2 、触头 3-4 、触头 5-6 、触头 7-8 , 要与触头的图形符号上的编号一一对应; 第3、4、5列表示操作手柄的位置: 即三个位置,即左转45º、0º、右转45º; 有“×”表示触头在该位置闭合; 无“×”表示触头在该位置断开。
LW6系列
LW6系列转换开关型号和触头排列特征
LW6系列
使用 场合
LW6 系列只能控制 2.2kW 及以下的小 容量电动机。用于可逆运行控制时,只有 在电动机停车后才允许反向起动。
五、万能转换开关应用实例
万能转换开关实现三相电动机正反转控制接线图 1
1 — 三相电源
2
2 — 转换开关:
3
转换开关左右各组成三个 触点,转换开关有两个位 置--左转45º或右转45º;
第8节
万能转换开关
内容简介
本微课是关于 万能转换开关 基本知
识的学习资源,主要讲解 万能转换开关 的结构、工作原理及应用。
学习目标
学习本微课后,要求同学们了解 万能转换开关 的类

万能转换开关原理图

万能转换开关原理图

万能转换开关的工作原理及符号表示教程来源:本站原创作者:未知点击:2301 更新时间:2009-3-4 16:14:36万能转换开关是一种多档式、控制多回路的主令电器。

万能转换开关主要用于各种控制线路的转换、电压表、电流表的换相测量控制、配电装置线路的转换和遥控等。

万能转换开关还可以用于直接控制小容量电动机的起动、调速和换向。

如图1所示为万能转换开关单层的结构示意图。

常用产品有LW5和LW6系列。

LW5系列可控制5.5kW及以下的小容量电动机;LW6系列只能控制2.2kW 及以下的小容量电动机。

用于可逆运行控制时,只有在电动机停车后才允许反向起动。

LW5系列万能转换开关按手柄的操作方式可分为自复式和自定位式两种。

所谓自复式是指用手拨动手柄于某一档位时,手松开后,手柄自动返回原位;定位式则是指手柄被置于某档位时,不能自动返回原位而停在该档位。

万能转换开关的手柄操作位置是以角度表示的。

不同型号的万能转换开关的手柄有不同万能转换开关的触点,电路图中的图形符号如图2所示。

但由于其触点的分合状态与操作手柄的位置有关,所以,除在电路图中画出触点图形符号外,还应画出操作手柄与触点分合状态的关系。

图中当万能转换开关打向左45°时,触点1-2、3-4、5-6闭合,触点7-8打开;打向0°时,只有触点5-6闭合,右45°时,触点7-8闭合,其余打开。

施耐德微型断路器代号标注方法:举例:1-C65N-C20A/2P+VE+30mA+SD,各项含义为1---------识别号C65------序列代号N--------分断能力,N为6000A,H为10000A,L为15kAC--------脱扣曲线,B为电子保护,C为配电保护,D为动力保护20A------额定电流,有1、2、4、6、10、16、20、25、32、40、50、63A2P-------极数,有1、2、3、4极VE-------剩余电流附件,有VE、VEG、VM、VEA,VM为电磁式30mA-----剩余动作电流,有30、100、300mASD-------选配附件,有MX、OF、MN、MV、SD、Tm、A Tm,其中SD为辅助接点。

电气自动化技术《主令电器拓展知识》

电气自动化技术《主令电器拓展知识》

主令电器主令电器在自动控制系统中用于发送控制指令,能直接接通和断开控制电路,远距离发出手动指令去控制其他电器〔接触器、继电器等〕,也可以通过电磁式电器间接作用于控制电路,但不能直接分合主电路。

主令电器种类繁多,应用极广,常用的主令电器按其作用可分为控制按钮、行程开关、万能转换开关、主令控制器及其他主令电器〔脚踏开关、钮子开关、紧急开关〕等。

下面仅介绍控制线路中常用的主令电路〔1〕控制按钮控制按钮简称按钮,是最常用的主令电器。

按钮为手动控制,可作远距离电气控制使用。

以LA18、LA19系列为例,其外形结构如图18所示,其图形及文字符号如图19所示。

图18按钮外形及结构图1-按钮帽 2-复位弹簧 3-动触点 4-动合触点的静触点 5-动断触点的静触点 6、7-触点接线柱(a )SB SB (b )SB(c )〔a〕动合触点〔b〕动断触点〔c〕复式图19 按钮的图形和文字符号1〕结构与原理既有动合触点,也有动断触点的按钮称为复合式按钮,如图19所示。

常态时,无外力施于按钮帽1,静触点4断开,静触点5闭合。

当需要发出指令,有外力施于1上时,动触点3将动断触点5分断,动合触点4闭合。

当外力消失时,触点在复位弹簧2的作用下自动复位。

LA18系列按钮采用积木式结构,触头数目可按需要拼装,一般装成二动合、二动断,也可根据需要装配成1动合、1动断到6动合、6动断形式。

控制按钮可做成单式〔一个按钮〕、复式〔两个按钮〕和三联式〔3个按钮〕的形式。

为便于识别各个按钮的作用,防止误操作,通常在按钮帽上做出不同标志或涂以不同颜色,表示不同作用。

工作中为便于识别不同作用的按钮,防止误操作,国标GB5226-85对其颜色规定如下:①停止和急停按钮:红色。

按红色按钮时,必须使设备断电、停车。

②启动按钮:绿色。

③点动按钮:黑色。

④启动与停止交替按钮:必须是黑色、白色或灰色,不得使用红色和绿色。

⑤复位按钮:必须是蓝色;当其兼有停止作用时,必须是红色。

万能转换开关原理图

万能转换开关原理图

万能转换开关的工作原理及符号表示教程来源:本站原创作者:未知点击:2301 更新时间:2009-3-4 16:14:36万能转换开关是一种多档式、控制多回路的主令电器。

万能转换开关主要用于各种控制线路的转换、电压表、电流表的换相测量控制、配电装置线路的转换和遥控等。

万能转换开关还可以用于直接控制小容量电动机的起动、调速和换向。

如图1所示为万能转换开关单层的结构示意图。

常用产品有LW5和LW6系列。

LW5系列可控制5.5kW及以下的小容量电动机;LW6系列只能控制2.2kW 及以下的小容量电动机。

用于可逆运行控制时,只有在电动机停车后才允许反向起动。

LW5系列万能转换开关按手柄的操作方式可分为自复式和自定位式两种。

所谓自复式是指用手拨动手柄于某一档位时,手松开后,手柄自动返回原位;定位式则是指手柄被置于某档位时,不能自动返回原位而停在该档位。

万能转换开关的手柄操作位置是以角度表示的。

不同型号的万能转换开关的手柄有不同万能转换开关的触点,电路图中的图形符号如图2所示。

但由于其触点的分合状态与操作手柄的位置有关,所以,除在电路图中画出触点图形符号外,还应画出操作手柄与触点分合状态的关系。

图中当万能转换开关打向左45°时,触点1-2、3-4、5-6闭合,触点7-8打开;打向0°时,只有触点5-6闭合,右45°时,触点7-8闭合,其余打开。

1518 542. 将每一档各对触头的通断情况填入表格中,通用“x”表示,断用“ ”表示。

3. 164533303.1516174.322216421641610164582110116 200001605.6.7.8.9.。

万能表的使用图解方法

万能表的使用图解方法

万能表的使用图解方法万能表的使用图解方法万用表又叫多用表、三用表、复用表,是一种多功能、多量程的测量仪表,一般万用表可测量直流电流、直流电压、交流电压、电阻和音频电平等,有的还可以测交流电流、电容量、电感量及半导体的一些参数(如β)。

1(万用表的结构(500型)万用表由表头、测量电路及转换开关等三个主要部分组成。

(1)表头:它是一只高灵敏度的磁电式直流电流表,万用表的主要性能指标基本上取决于表头的性能。

表头的灵敏度是指表头指针满刻度偏转时流过表头的直流电流值,这个值越小,表头的灵敏度愈高。

测电压时的内阻越大,其性能就越好。

表头上有四条刻度线,它们的功能如下:第一条(从上到下)标有R或Ω,指示的是电阻值,转换开关在欧姆挡时,即读此条刻度线。

第二条标有?和VA,指示的是交、直流电压和直流电流值,当转换开关在交、直流电压或直流电流挡,量程在除交流10V以外的其它位置时,即读此条刻度线。

第三条标有10V,指示的是10V的交流电压值,当转换开关在交、直流电压挡,量程在交流10V时,即读此条刻度线。

第四条标有dB,指示的是音频电平。

(2)测量线路测量线路是用来把各种被测量转换到适合表头测量的微小直流电流的电路,它由电阻、半导体元件及电池组成它能将各种不同的被测量(如电流、电压、电阻等)、不同的量程,经过一系列的处理(如整流、分流、分压等)统一变成一定量限的微小直流电流送入表头进行测量。

(3)转换开关其作用是用来选择各种不同的测量线路,以满足不同种类和不同量程的测量要求。

转换开关一般有两个,分别标有不同的档位和量程。

2(符号含义(1)? 表示交直流(2) V,2.5KV 4000Ω/V 表示对于交流电压及2.5KV的直流电压挡,其灵敏度为4000Ω/V (3)A,V,Ω 表示可测量电流、电压及电阻(4)45,65,1000Hz 表示使用频率范围为1000 Hz以下,标准工频范围为45,65Hz (5)2000Ω/V DC 表示直流挡的灵敏度为2000Ω/V钳表和摇表盘上的符号与上述符号相似(其他因为符号格式不对不能全部写上『表示磁电系整流式有机械反作用力仪表『表示三级防外磁场『表示水平放置))) 3(万用表的使用(1)熟悉表盘上各符号的意义及各个旋钮和选择开关的主要作用。

2 常用低压电器_主令电器

2  常用低压电器_主令电器

主令电器—万能转换开关的结构和原 理
万能转换开关其中一层的结构示意图 :
主令电器—万能转换开关的结构 和原理



触点是在绝缘基座内,为双断点触头桥式结构,动触 点设计成自动调整式以保证通断时的同步性,静触点 装在触点座内。使用时依靠凸轮和支架进行操作,控 制触点的闭合和断开。 操作过程 用手柄带动转轴和凸轮推动出头接通或断开。由于凸 轮的形状不同,当手柄处在不同位置时,触头的分、 合情况不同,从而达到转换电路的目的。
LA 结构形式 动断触点数 动合触点数 设计序号 按钮 主令电器
K——开启式 H——保护式 S——防水式 F——防腐式 J——紧急式 X——旋钮式 Y——钥匙操作式 D——指示灯按钮
主令电器—按钮的型号
LA2系列按钮供交流50Hz,电压至380V及直流 电压至220V的电路中作远距离手动控制电磁 起动器、接触器、继电器线圈及其它电气信 号电器之用。
主令电器—万能转换开关的选用 和使用

万能转换开关主要根据用途、接线方式、所需触头挡数和额定电 流来选择。 万能转换开关的安装与使用 (1)万能转换开关的安装位置应与其他电器元件或机床的金属部件 有一定间隙。 (2)万能转换开关一般应水平安装在平板上。 (3)万能转换开关的通断能力不高,用来控制电动机时,LW5系列 只能控制5.5kW以下的小容量电动机;用于控制电动机的正反转则 只能在电动机停止后才能反向启动。 (4)万能转换开关本身不带保护,必须与其他电器配合使用。 (5)当万能转换开关有故障时,应切断电路检查相关部件。

LW4系列万能转换控制开关(以下简称转换开关), 适用于交流50或60赫兹,电压至500伏,直流至440 伏的电路中,作为主令电器,亦可作电流表及电压 表的换相开关及作为小容量电动机启动、调速和换 向之用。

常用的低压电器元件及电气图形符号

常用的低压电器元件及电气图形符号

热继电器符号:
• 2)文字符号:FR • 3)图形符号:
热元件 常开触头 常闭触头
转换开关图片
• 转换开关作用
• 转换开关,就是可以把不同电流的电器转换成其能适用的电压和电流下正常 工作的电器元件。主要用于各种控制线路的转换、电压表、电流表的换相测
量控制、配电装置线路的转换和遥控等。
万能转换开关符号:
• 1)文字符号:SA • 2)图形符号:
I 0 II
1
2
3
4
5
6
7
8
9
10
11 12
按钮图片
按钮作用:
按钮是一种人工控制的主令电器,主要用来发布操作命令,接通或开断控制电路, 控制机械与电气设备的运行 。
按钮的结构及符号:
• 1)基本结构及工作原理: 6
• 2)文字符号:SB • 3)图形符号:
工作原理:当运动机构的挡铁压到位置开关的滚轮上时,转动杠杆连同转轴一起转 动,凸轮撞动撞块使得常闭触点断开,常开触点闭合;挡铁移开后,复位弹簧使其
复位。
行程开关符号:
• 1)文字符号:SQ • 2)图形符号:
其他继电器图片
继电器作用
继电器是一种利用电流、电压、时间、温度等信号的变化来接通或断开所控制的 电路,以实现自动控制或完成保护任务的自动电器。
新文字符号QL
新文字符号QS
隔离开关
9、隔离开关
具有自动释放 的负荷开关
10、负荷开关
新文字符号QF
11、断路器
新文字符号FU
12、熔断器
KA
KA
中间继电器 常开接点
中间继电器 常闭接点
新文字符号KA
13、中间继电器

万能转换开关原理图

万能转换开关原理图

万能转换开关原理图 Last revision date: 13 December 2020.万能转换开关的工作原理及符号表示教程来源:本站原创作者:未知点击:2301 更新时间:2009-3-4 16:14:36 万能转换开关是一种多档式、控制多回路的主令电器。

万能转换开关主要用于各种控制线路的转换、电压表、电流表的换相测量控制、配电装置线路的转换和遥控等。

万能转换开关还可以用于直接控制小容量电动机的起动、调速和换向。

如图1所示为万能转换开关单层的结构示意图。

常用产品有LW5和LW6系列。

LW5系列可控制5.5kW及以下的小容量电动机;LW6系列只能控制2.2kW及以下的小容量电动机。

用于可逆运行控制时,只有在电动机停车后才允许反向起动。

LW5系列万能转换开关按手柄的操作方式可分为自复式和自定位式两种。

所谓自复式是指用手拨动手柄于某一档位时,手松开后,手柄自动返回原位;定位式则是指手柄被置于某档位时,不能自动返回原位而停在该档位。

万能转换开关的手柄操作位置是以角度表示的。

不同型号的万能转换开关的手柄有不同万能转换开关的触点,电路图中的图形符号如图2所示。

但由于其触点的分合状态与操作手柄的位置有关,所以,除在电路图中画出触点图形符号外,还应画出操作手柄与触点分合状态的关系。

图中当万能转换开关打向左45°时,触点1-2、3-4、5-6闭合,触点7-8打开;打向0°时,只有触点5-6闭合,右45°时,触点7-8闭合,其余打开。

施耐德微型断路器代号标注方法:举例:1-C65N-C20A/2P+VE+30mA+SD,各项含义为1---------识别号C65------序列代号N--------分断能力,N为6000A,H为10000A,L为15kA C--------脱扣曲线,B为电子保护,C为配电保护,D为动力保护20A------额定电流,有1、2、4、6、10、16、20、25、32、40、50、63A 2P-------极数,有1、2、3、4极VE-------剩余电流附件,有VE、VEG、VM、VEA,VM为电磁式30mA-----剩余动作电流,有30、100、300mA SD-------选配附件,有MX、OF、MN、MV、SD、Tm、ATm,其中SD为辅助接点。

万用表的基本工作原理和使用方法图解

万用表的基本工作原理和使用方法图解

万⽤表的基本⼯作原理和使⽤⽅法图解⼀、万⽤表的基本⼯作原理“万⽤表”是万⽤电表的简称,它是我们电⼦制作中⼀个必不可少的⼯具。

万⽤表能测量电流、电压、电阻、有的还可以测量三极管的放⼤倍数,频率、电容容量⼤⼩、逻辑电位、分贝值等。

万⽤表有很多种,现在最流⾏的有机械指针式的和数字式的万⽤表。

它们各有其优缺点;对于电⼦初学者,建议使⽤指针式万⽤表,因为它对我们熟悉⼀些电⼦知识原理很有帮助。

下⾯主要介绍⼀下机械指针式万⽤表的测量原理。

此类万⽤表的基本原理是利⽤⼀只灵敏的磁电式直流电流表(微安表)做表头。

当微⼩电流通过表头,就会有电流指⽰。

但表头不能通过⼤电流,所以,必须在表头上并联与串联⼀些电阻进⾏分流或降压,从⽽测出电路中的电流、电压和电阻。

下⾯分别给予介绍。

1、测直流电流原理。

如图1a所⽰,在表头上并联⼀个适当的电阻(叫分流电阻)进⾏分流,就可以扩展电流量程。

改变分流电阻的阻值,就能改变电流测量范围。

2、测直流电压原理。

如图1b所⽰,在表头上串联⼀个适当的电阻(叫倍增电阻)进⾏降压,就可以扩展电压量程。

改变倍增电阻的阻值,就能改变电压的测量范围。

3、测交流电压原理。

如图1c所⽰,因为表头是直流表,所以测量交流时,需加装⼀个并、串式半波整流电路,将交流进⾏整流变成直流后再通过表头,这样就可以根据直流电的⼤⼩来测量交流电压。

扩展交流电压量程的⽅法与直流电压量程相似。

4、测电阻原理。

如图1d所⽰,在表头上并联和串联适当的电阻,同时串接⼀节电池,使电流通过被测电阻,根据电流的⼤⼩,就可测量出电阻值。

改变分流电阻的阻值,就能改变电阻的量程。

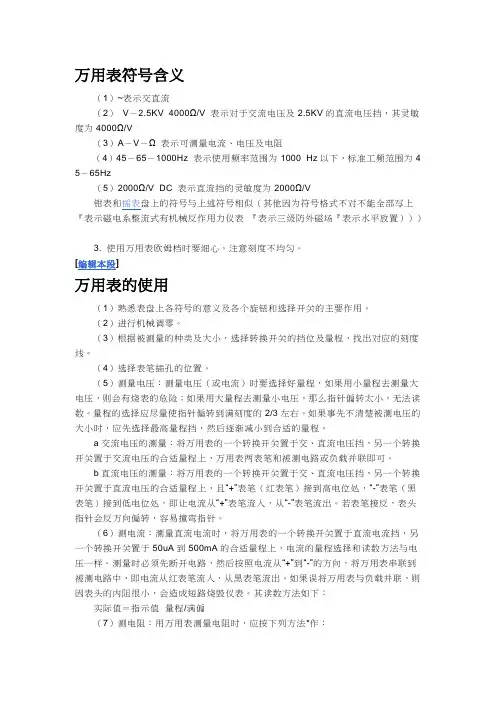

⼆、万⽤表的使⽤万⽤表(以105型为例)的表盘如右图所⽰。

通过转换开关的旋钮来改变测量项⽬和测量量程。

机械调零旋钮⽤来保持指针在静⽌处在左零位。

“Ω”调零旋钮是⽤来测量电阻时使指针对准右零位,以保证测量数值准确。

万⽤表的测量范围如下:直流电压:分5档—0-6V;0-30V;0-150V;0-300V;0-600V。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

万能转换开关的工作原理及符号表示
一种可供两路或两路以上电源或负载转换用的开关电器。

转换开关由接触系统、定位机构、手柄等主要部件组成。

这些部件通过螺栓紧固为一个整体。

转换开关又称组合开关,与刀开关的操作不同,它是左右旋转的平面操作。

转换开关具有多触点、多
位置、体积小、性能可靠、操作方便、安装灵活等优点,多用于机床电气控制线路中电源的引入开关,起着隔离电源作用,还可作为直接控制小容量异步电动机不频繁起动和停止的控制开关。

转换开关同样也有单极、双极和三极。

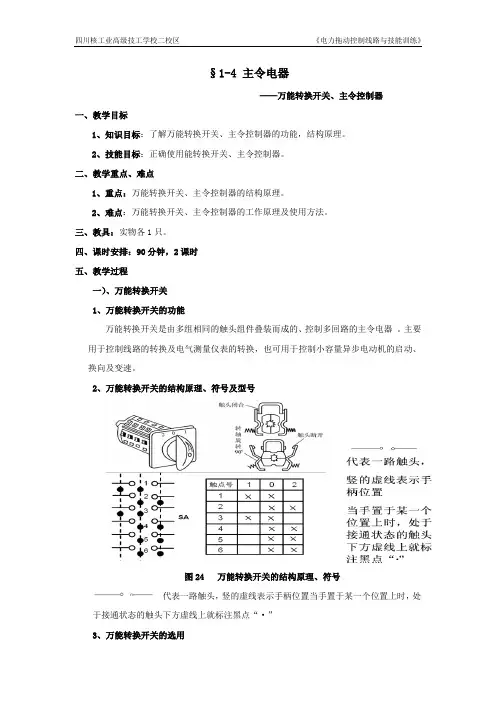

万能转换开关是一种多档式、控制多回路的主令电器。

万能转换开关主要用于各种控制线路的转换、电压表、电流表的换相测量控制、配电装置线路的转换和遥控等。

万能转换开关还可以用于直接控制小容量电动机的起动、调速和换向。

如图1所示为万能转换开关单层的结构示意图。

常用产品有LW5和LW6系列。

LW5系列可控制5.5kW及以下的小容量电动机;LW6系列只能控制2.2kW 及以下的小容量电动机。

用于可逆运行控制时,只有在电动机停车后才允许反向起动。

LW5系列万能转换开关按手柄的操作方式可分为自复式和自定位式两种。

所谓自复式是指用手拨动手柄于某一档位时,手松开后,手柄自动返回原位;定位式则是指手柄被置于某档位时,不能自动返回原位而停在该档位。

万能转换开关的手柄操作位置是以角度表示的。

不同型号的万能转换开关的手柄有不同万能转换开关的触点,电路图中的图形符号如图2所示。

但由于其触点的分合状态与操作手柄的位置有关,所以,除在电路图中画出触点图形符号外,还应画出操作手柄与触点分合状态的关系。

图中当万能转换开关打向左45°时,触点1-2、3-4、5-6闭合,触点7-8打开;打向0°时,只有触点5-6闭合,右45°时,触点7-8闭合,其余打开。
