三维扫描土方测绘的操作流程
三维扫描土方测绘的操作流程三维扫描土方测绘是一种现代化的土地测量技术，它利用激光扫描仪等设备对地面进行高精度、全方位的三维数据采集，以获得准确的地形图和地貌模型。
以下是三维扫描土方测绘的操作流程：1. 准备工作：在进行三维扫描土方测绘之前，需要准备好必要的工具和设备。
这包括激光扫描仪、三脚架、数据存储设备以及相关的电源和配件。
确保设备工作正常并充电或备有足够的电池电量。
2. 设置参数：根据具体的测绘需求，进行激光扫描仪的参数设置。
这包括扫描密度、扫描范围、分辨率等。
根据所需的精度和测量范围进行选择，并确保设置正确。
3. 安装设备：将激光扫描仪安装在三脚架上，并确保其稳定。
调整仪器的姿态和高度，使其能够扫描到所需的区域，同时确保视野不受遮挡。
4. 数据采集：启动激光扫描仪，开始数据采集。
移动仪器以覆盖整个测量区域，在保持相对位置固定的前提下，进行扫描。
通常情况下，可以采用平行线或螺旋线等方式进行扫描，以充分覆盖整个区域。
5. 数据处理：完成数据采集后，将采集到的点云数据导出到计算机中进行处理。
使用专业的三维数据处理软件，对点云数据进行清理、滤波和重建等操作，以消除噪声和提高数据质量。
6. 数据分析：在数据处理完成后，对得到的三维模型进行分析。
可以通过绘制等高线、进行剖面分析等方式，了解地形的起伏情况和地貌特征。
这些数据对于土方工程的规划和设计具有重要的参考价值。
7. 生成成果：根据需求，将分析得到的数据生成相应的结果和报告。
这些成果可以以图像、数字模型等形式输出，以便于在工程中使用和展示。
以上是三维扫描土方测绘的基本操作流程。
通过这一流程，可以获得高精度、全方位的土地测量数据，为土地开发和工程规划提供科学依据。
地面三维激光扫描总体工作流程
地面三维激光扫描总体工作流程
地面三维激光扫描的工作流程主要包括以下步骤：
1. 项目规划与准备：明确扫描目标和范围，制定扫描方案，现场勘查并设立控制点。
2. 仪器架设与标定：将三维激光扫描仪放置在合适位置，进行仪器自检和标定，确保扫描精度。
3. 现场扫描作业：通过旋转和扫射激光束，获取目标物体的大量点云数据，同时记录扫描位置和姿态信息。
4. 数据采集与拼接：对多个视角扫描的数据进行拼接融合，形成完整、连续的三维点云模型。
5. 数据处理与分析：利用专业软件去除噪声点，进行坐标系转换、滤波、特征提取、模型生成等工作。
6. 成果输出与应用：基于处理后的三维模型，进行尺寸测量、体积计算、二维图纸生成、三维可视化展示等应用。
三维激光扫描的技术标准
三维激光扫描的技术标准一、引言三维激光扫描技术是一种非常重要的数字化测量技术，它可以快速、精确地获取目标物体表面的三维形状信息，被广泛应用于工程设计、文物保护、医学影像等领域。
为了确保三维激光扫描技术在各个领域的应用具有一致的标准和质量，本标准对三维激光扫描技术的相关要求进行了规范，以指导从事相关工作的机构和人员，提高三维激光扫描技术的应用水平。
二、术语和定义1. 三维激光扫描（3D Laser Scanning）：利用激光扫描装置快速获取目标物体表面的三维坐标信息的数字化测量技术。
2. 激光扫描装置（Laser Scanning Device）：用于进行三维激光扫描的装置，包括激光器、扫描控制系统和接收器等部分。
3. 点云数据（Point Cloud Data）：由三维激光扫描仪采集到的目标物体表面上成千上万个离散点的坐标信息。
4. STL文件格式：一种常用的表示三维对象表面的标准文件格式，通常用于三维打印和计算机辅助设计（CAD）等领域。
5. 精度（Accuracy）：指三维激光扫描结果与实际测量值之间的偏差，通常以毫米或微米为单位来表示。
6. 分辨率（Resolution）：指三维激光扫描仪单次扫描所能获取的数据点的密度，描述了点云数据的细节程度。
三、技术要求1. 设备选型- 选择合适的激光扫描装置，应考虑目标物体尺寸、表面材质、扫描精度和速度等因素，确保能够满足实际应用需求。
- 激光扫描装置应具备高精度、高分辨率和稳定的性能，同时具备适应不同环境光照条件的能力，以保证扫描效果的准确性和稳定性。
2. 测量流程- 在进行三维激光扫描测量时，应根据实际情况选择合适的扫描参数，包括激光功率、扫描速度、扫描分辨率等，以保证获得满足精度要求的点云数据。
- 在扫描过程中，应确保扫描装置与目标物体的稳定接触，并采取必要的防护措施，防止外界因素对扫描结果的影响。
- 对于复杂结构的目标物体，可以采用多次扫描并进行数据融合的方式，以获得更全面、更准确的三维信息。

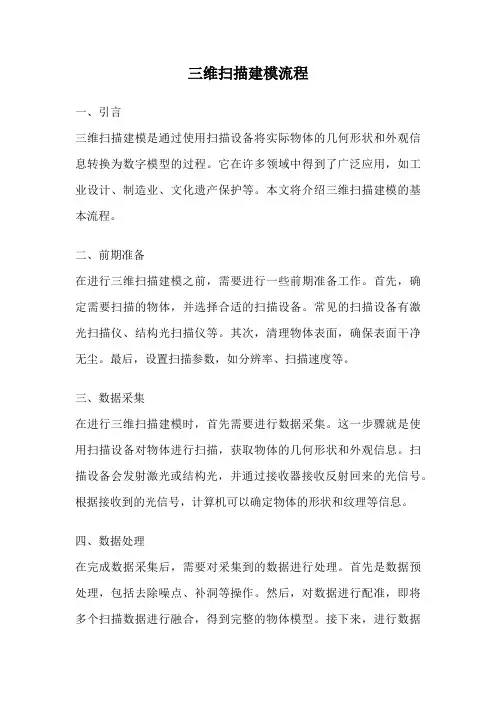

三维扫描建模流程
三维扫描建模流程一、引言三维扫描建模是通过使用扫描设备将实际物体的几何形状和外观信息转换为数字模型的过程。
它在许多领域中得到了广泛应用，如工业设计、制造业、文化遗产保护等。
本文将介绍三维扫描建模的基本流程。
二、前期准备在进行三维扫描建模之前，需要进行一些前期准备工作。
首先，确定需要扫描的物体，并选择合适的扫描设备。
常见的扫描设备有激光扫描仪、结构光扫描仪等。
其次，清理物体表面，确保表面干净无尘。
最后，设置扫描参数，如分辨率、扫描速度等。
三、数据采集在进行三维扫描建模时，首先需要进行数据采集。
这一步骤就是使用扫描设备对物体进行扫描，获取物体的几何形状和外观信息。
扫描设备会发射激光或结构光，并通过接收器接收反射回来的光信号。
根据接收到的光信号，计算机可以确定物体的形状和纹理等信息。
四、数据处理在完成数据采集后，需要对采集到的数据进行处理。
首先是数据预处理，包括去除噪点、补洞等操作。
然后，对数据进行配准，即将多个扫描数据进行融合，得到完整的物体模型。
接下来，进行数据的滤波和平滑处理，以去除不必要的细节和噪声。
最后，对数据进行重构，生成三维模型。
五、后期编辑在得到三维模型后，可以进行后期编辑。
这一步骤包括模型修复、模型分割、材质贴图等操作。
模型修复是对模型进行修补，填补缺失的部分或修复损坏的部分。
模型分割是将模型分割为多个部分，以便后续的操作和分析。
材质贴图是给模型添加颜色和纹理等信息，使模型更加真实。
六、输出结果完成后期编辑后，可以将结果导出为各种格式的文件。
常见的文件格式有STL、OBJ等。
这些文件可以用于进一步的应用，如三维打印、虚拟现实等。
同时，还可以对输出结果进行质量评估，检查模型的精度和完整性。
七、总结三维扫描建模流程包括前期准备、数据采集、数据处理、后期编辑和输出结果等步骤。
通过这些步骤，可以将实际物体转换为数字模型，为后续的应用和分析提供基础。
三维扫描建模技术的发展为许多领域带来了便利和创新，未来有望在更多的领域得到应用。
使用激光扫描仪进行三维测绘的原理和流程
使用激光扫描仪进行三维测绘的原理和流程在建筑设计、土地测量、城市规划等领域，精确获取三维地形数据是非常重要的。
而使用激光扫描仪进行三维测绘，成为一种常用、高效的测绘方法。
本文将介绍激光扫描仪的工作原理以及测绘流程。
一、激光扫描仪的工作原理激光扫描仪是一种通过发射和接收激光束来获取地形数据的仪器。
它通过发射激光束，经过地面反射后，再由接收器接收反射回来的激光束。
通过分析接收到的激光束的特征，可以得到地面或物体的三维坐标信息。
激光扫描仪的工作原理可以分为以下几个步骤：1. 发射激光束：激光扫描仪通过激光器产生一束高强度的激光束，然后通过光学器件对激光束进行聚焦，使其能够准确照射到目标地面或物体上。
2. 接收反射信号：激光束照射到地面或物体上后，部分激光会被反射回来。
激光扫描仪通过接收器接收反射回来的激光束，并将其转换成电信号。
3. 时刻测量：激光扫描仪在接收到反射信号后，会立即记录下反射时间。
通过测量激光束发射和接收的时间差，并结合激光在空气中的传播速度，可以计算出地面或物体与激光扫描仪的距离。
4. 多方位扫描：为了获取更多的地形数据，激光扫描仪通常会进行多次扫描，从不同的角度照射同一地面或物体。
通过记录不同扫描角度下的测量数据，可以进行三维重建。
二、激光扫描仪的测绘流程使用激光扫描仪进行三维测绘，通常包括以下几个步骤：1. 设计扫描路径：在实际操作之前，需要根据测绘需求和场地条件设计扫描路径。
扫描路径的设计需要考虑地形的复杂程度和激光扫描仪的测量范围，以保证数据的完整性和准确性。
2. 安装设备：在进行测绘工作之前，需要正确安装和校准激光扫描仪。
这包括调整激光束的水平和垂直方向以及设定测量参数。
3. 数据采集：激光扫描仪可以通过手持或安装在机械臂、航空器等载体上进行数据采集。
数据采集过程中，激光扫描仪会按照预设的扫描路径进行操作，记录下每个点的位置和高度信息。
4. 数据处理：采集到的数据通常是海量的点云数据，需要进行处理和整理。
三维扫描建模流程
三维扫描建模流程一、概述三维扫描建模是一种利用三维扫描技术获取物体表面形状信息，并将其转化为三维模型的过程。
它是数字化设计和制造领域中不可或缺的一环，被广泛应用于产品设计、虚拟现实、文物保护等领域。
本文将介绍三维扫描建模的基本流程。
二、准备工作在进行三维扫描建模之前，需要做一些准备工作。
首先，选择合适的三维扫描仪器，根据需要选择不同类型的扫描仪，如光学扫描仪、激光扫描仪等。
其次，准备被扫描物体，确保其表面干净、光滑，以便于扫描仪准确获取表面信息。
最后，设置扫描仪的参数，如扫描精度、扫描速度等，根据需要进行调整。
三、数据采集在开始扫描之前，需要将扫描仪固定在合适的位置，并确保其与被扫描物体之间有足够的距离和角度，以便于获取全面的表面信息。
然后，启动扫描仪，进行数据采集。
扫描仪会通过光学或激光技术扫描物体表面，获取大量的点云数据。
在扫描过程中，需要注意保持扫描仪与物体的相对位置不变，以保证扫描结果的准确性。
四、数据处理数据采集完成后，需要对获取的点云数据进行处理，以生成可用的三维模型。
数据处理的主要步骤包括数据过滤、数据配准和数据重建。
首先，对采集到的点云数据进行滤波处理，去除噪点和无关数据，以提高数据质量。
然后，进行数据配准，将多个扫描数据进行对齐，以消除不同扫描位置和角度带来的误差。
最后，通过数据重建算法，将点云数据转化为三维模型，如多边形网格模型或体素模型。
五、模型修复与优化生成的三维模型可能存在一些缺陷或不完整的部分，需要进行修复和优化。
常见的模型修复工作包括填补空洞、平滑表面、消除模型的非法三角形等。
此外，还可以根据需要进行模型的优化，如减少模型的面片数量、简化模型的几何结构等，以便于后续的应用和处理。
六、模型导出与应用修复和优化完成后，可以将三维模型导出为常用的文件格式，如STL、OBJ等，以便于在不同软件平台上进行进一步的应用和处理。
导出的模型可以用于产品设计、虚拟现实、文物保护等领域，为相关工作提供可视化支持和数据基础。
三维激光扫描分类及工作流程
三维激光扫描分类及工作流程一、地面激光扫描系统1、概述地面激光扫描仪系统类似于传统测量中的全站仪，它由一个激光扫描仪和一个内置或外置的数码相机，以及软件控制系统组成。
二者的不同之处在于激光扫描仪采集的不是离散的单点三维坐标，而是一系列的“点云”数据。
这些点云数据可以直接用来进行三维建模，而数码相机的功能就是提供对应模型的纹理信息。
2、工作原理三维激光扫描仪发射器发出一个激光脉冲信号，经物体表面漫反射后，沿几乎相同的路径反向传回到接收器，可以计算日标点P与扫描仪距离S，控制编码器同步测量每个激光脉冲横向扫描角度观测值α和纵向扫描角度观测值β。
三维激光扫描测量一般为仪器自定义坐标系。
某轴在横向扫描面内，Y轴在横向扫描面内与某轴垂直，Z轴与横向扫描面垂直。
获得P的坐标。
进而转换成绝对坐标系中的三维空间位置坐标或三维模型。
3、作业流程整个系统由地面三维激光扫描仪、数码相机、后处理软件、电源以及附属设备构成，它采用非接触式高速激光测量方式，获取地形或者复杂物体的几何图形数据和影像数据。
最终由后处理软件对采集的点云数据和影像数据进行处理转换成绝对坐标系中的空间位置坐标或模型，以多种不同的格式输出，满足空间信息数据库的数据源和不同应用的需要。
（1）、数据获取利用软件平台控制三维激光扫描仪对特定的实体和反射参照点进行扫描，尽可能多的获取实体相关信息。
三维激光扫描仪最终获取的是空间实体的几何位置信息，点云的发射密度值，以及内置或外置相机获取的影像信息。
这些原始数据一并存储在特定的工程文件中。
其中选择的反射参照点都具有高反射特性，它的布设可以根据不同的应用目的和需要选择不同的数量和型号，通常两幅重叠扫描中应有四到五个反射参照点。
（2）、数据处理1)数据预处理数据获取完毕之后的第一步就是对获取的点云数据和影像数据进行预处理，应用过滤算法剔除原始点云中的错误点和含有粗差的点。
对点云数据进行识别分类，对扫描获取的图像进行几何纠正。
激光扫描仪的使用技巧和操作流程
激光扫描仪的使用技巧和操作流程激光扫描仪是一种非常重要的设备，广泛应用于医疗、工业、艺术等领域。
它可以通过高精度的光线投射和镜头成像，快速准确地捕捉和记录目标物体的三维形状。
在本文中，我们将探讨激光扫描仪的使用技巧和操作流程，以帮助读者更好地了解和运用这一设备。
首先，激光扫描仪的使用前需要准备好所需的材料和环境。
首先，要确保扫描仪的镜头清洁无尘，因为任何微小的灰尘或污渍都会对扫描结果产生影响。
此外，为了提高扫描质量，可以使用一些辅助工具，如定位标记和稳定支架，以保持目标物体固定不动。
在开始使用激光扫描仪之前，我们需要先熟悉设备的操作界面和功能。
通常，扫描仪会配备一个控制面板和一个显示屏，显示屏可以实时显示扫描结果和参数设置。
在了解基本操作之后，我们可以进一步研究一些高级功能，如曝光时间、扫描速度和分辨率的调整，以实现更准确的扫描效果。
进行扫描之前，我们还需要在计算机上安装相应的扫描软件。
这些软件通常具有直观的用户界面，并提供各种扫描和处理选项。
通过软件，我们可以设置扫描参数、预览扫描结果，并进行后期编辑和处理。
某些软件还可以将扫描结果导出为常见的三维模型格式，如STL和OBJ，以便在其他应用程序中使用。
了解了基本操作和软件设置后，我们可以开始进行实际的扫描了。
首先，将目标物体放置在扫描区域内，并根据需要进行定位和固定。
接下来，将激光扫描仪对准目标物体，调整合适的扫描角度和距离。
在确认好扫描参数后，按下扫描按钮开始扫描过程。
在扫描进行过程中，我们需要保持稳定的手势，确保扫描仪和目标物体之间的相对位置保持不变。
同时，需要保持相对一致的扫描速度，并确保所有角度和侧面都被充分扫描到。
为了获取更全面的扫描结果，我们可以使用多个角度进行多次扫描，然后通过软件将多个扫描数据进行融合和处理。
扫描完成后，我们可以在计算机上预览和编辑扫描结果。
通常，扫描软件会提供一些编辑工具，如去噪、填补空洞和调整边缘等功能，以进一步提高扫描质量。
3d 扫描仪原理
3d 扫描仪原理3D扫描仪原理引言：随着科技的不断发展，3D扫描技术逐渐成为了工业设计、文化遗产保护、医疗等领域中不可或缺的工具。
而3D扫描仪作为3D扫描技术的核心设备，其原理和工作机制备受关注。
本文将介绍3D扫描仪的原理及其应用。
一、3D扫描仪的原理1. 结构光原理结构光原理是3D扫描仪最常用的原理之一。
它通过发射一束光线，照射到被扫描对象上，并记录光线在物体表面发生的变形。
通过对光线变形的分析，可以获取物体表面的形状和纹理信息。
这种原理的优点是扫描速度快，适用于对物体表面进行快速、大面积的扫描。
2. 激光扫描原理激光扫描原理是3D扫描仪最常用的原理之一。
它通过发射一束激光束，照射到被扫描对象上，并记录激光束在物体表面反射的时间和强度。
通过计算激光束的反射时间和强度，可以确定物体表面的形状和纹理信息。
这种原理的优点是扫描精度高，适用于对物体进行精细的扫描。
3. 相移原理相移原理是3D扫描仪中常用的原理之一。
它通过在物体表面投射一系列编码光，记录光线的相位变化，并通过解析相位变化来获取物体表面的形状信息。
相比于其他原理，相移原理具有扫描精度高、抗干扰能力强的优点，适用于对复杂物体进行精确的扫描。
二、3D扫描仪的工作流程1. 准备工作在进行3D扫描之前，需要先准备好扫描仪和被扫描对象。
扫描仪通常由光源、相机、控制系统和计算机组成，而被扫描对象可以是实体物体、人体等。
2. 扫描操作根据选择的原理，将扫描仪设置为相应的模式，并将其对准被扫描对象。
然后，启动扫描仪，开始对被扫描对象进行扫描。
在扫描过程中，扫描仪会记录光线或激光在物体表面的反射信息，并将其转化为数字信号。
3. 数据处理扫描仪将采集到的数据传输到计算机中进行处理。
在计算机中，通过对采集到的数据进行滤波、配准、重建等处理，可以得到物体的三维模型。
同时，还可以对三维模型进行后期处理，如去噪、填补缺失等。
4. 结果输出处理完成后，可以将得到的三维模型输出为常见的文件格式，如STL、OBJ等。
三维激光扫描仪工作原理
激光发射器通常采用固体激光器 或气体激光器，发出的激光束具 有高精度、高稳定性和高方向性。
激光发射器还具有调节激光束参 数的功能，如功率、波长和光束 质量等，以满足不同扫描需求。
反射镜和扫描器
反射镜和扫描器是实现激光束 二维扫描的关键部件。
反射镜通过快速旋转或摆动， 使激光束在水平面内进行连续 扫描，形成二维的扫描平面。
从点云数据中提取特征
边缘检测
提取点云数据中的边缘信 息，用于识别物体的轮廓 和表面细节。
表面重建
根据点云数据构建物体的 表面模型，还原物体的三 维形态。
特征提取
从点云数据中提取出物体 的几何特征和拓扑结构， 用于后续的分析和处理。
三维模型的建立与优化
三维建模
根据点云数据和提取的特征，建 立物体的三维模型。
数据转换与建模
将预处理后的点云数据转换为三维模型或场景，可以通过不 同的软件和算法实现，如表面重建、三维建模等。
04
三维激光扫描数据解析
点云数据的预处理
01
02
03Βιβλιοθήκη 去噪去除点云数据中的噪声点， 提高数据质量。
滤波
对点云数据进行平滑处理， 减少数据中的突变和跳变。
配准
将多个点云数据进行对齐 和拼接，以获得更完整的 三维模型。
模型优化
对三维模型进行优化处理，如简化 模型、优化模型结构等，以提高模 型的精度和可靠性。
模型应用
将三维模型应用于不同的领域，如 建筑、考古、文化遗产保护等，为 相关领域提供数字化和可视化的技 术支持。
05
三维激光扫描技术的优势与 局限性
优势分析
高精度测量
快速数据获取
三维激光扫描技术能够实现高精度的测量 ，其测量精度可达到毫米级别，能够满足 各种高精度测量的需求。
激光扫描仪操作流程
激光扫描仪操作流程激光扫描仪是一种高效、准确的扫描设备，广泛应用于各行各业。
无论是医学影像领域还是工程测绘领域，激光扫描仪都扮演着重要的角色。
本文将为您介绍激光扫描仪的操作流程，从准备工作到数据处理，帮助您熟练掌握激光扫描仪的使用技巧。
一、准备工作在进行激光扫描之前，需要进行一些准备工作，以确保扫描的顺利进行。
首先，确认扫描区域并进行清理，确保没有杂物或障碍物干扰扫描过程。
然后，检查激光扫描仪是否处于正常工作状态，如电源是否连接良好、扫描仪是否与计算机连接等。
最后，根据需要，调整扫描仪的扫描参数，如分辨率、扫描模式等。
二、扫描操作1. 打开激光扫描仪的软件控制界面。
通常情况下，您可以在计算机桌面或开始菜单中找到相应的图标，并双击打开软件。
2. 在软件控制界面中，选择扫描模式。
激光扫描仪通常具有多种扫描模式，如静态扫描、动态扫描、全景扫描等。
根据具体需求，选择适当的扫描模式。
3. 调整扫描参数。
根据扫描对象、环境光等因素，调整扫描参数，包括曝光时间、激光功率等。
确保参数设置合适，能够获取清晰、准确的扫描结果。
4. 定位扫描区域。
在软件界面中，您可以通过鼠标操作将扫描区域框选或者指定扫描区域的坐标。
确保扫描区域恰好包含了您需要的目标对象。
5. 开始扫描。
确认扫描参数和扫描区域设置无误后，点击软件界面中的“开始扫描”按钮，激光扫描仪将开始进行扫描。
在扫描过程中，保持稳定，避免干扰扫描结果。
三、数据处理完成扫描后，您可以进行数据处理，以获取更具价值的结果。
1. 导出扫描数据。
将扫描仪中获取的数据导出到计算机中，通常可以选择导出为点云数据或者图像数据。
将数据导入数据处理软件中进行后续处理。
2. 数据编辑和处理。
使用数据处理软件对扫描数据进行编辑和处理，包括点云对其（registration）、数据遮罩（masking）、网格生成等。
根据具体需求，选择合适的处理方法，提高数据的质量。
3. 数据分析和应用。
对处理后的数据进行分析和应用。
3d扫描仪工作原理
3d扫描仪工作原理3D扫描仪是一种先进的数字化仪器，可以实现物体表面的高精度、快速扫描。
它主要通过激光或光栅等技术实现物体的三维建模，为制造、设计、医疗等领域提供了强有力的支持。
本文将介绍3D扫描仪的工作原理，以及它的具体操作步骤。
一、3D扫描仪的工作原理3D扫描仪的工作原理可以简单概括为：利用光线或激光对物体表面进行扫描，记录下每个点的坐标和颜色等信息，然后根据这些信息生成一个三维模型。
具体来说，3D扫描仪的工作原理有以下几个步骤：（1）采集数据：3D扫描仪通过发射光线或激光，将其照射到物体表面，测量每个点表面的坐标和颜色信息。
（2）数据处理：将采集的数据传输给扫描仪内部的处理器进行图像处理，将数据转化为三维坐标信息，并根据颜色数据生成纹理信息。
（3）生成3D模型：将处理后的数据导入到3D建模软件中，根据每个点的坐标和颜色信息，生成一个逼真的三维模型。
二、3D扫描仪的具体操作步骤根据不同的3D扫描仪品牌和型号，具体的操作流程会有所不同。
这里我们以爱普生3D扫描仪为例，介绍一下操作步骤：（1）安装和连接：将3D扫描仪与电脑连接，安装相应的驱动程序和软件。
（2）设置扫描参数：打开扫描软件，设置扫描参数，包括扫描范围、扫描速度、精度等。
（3）物体准备：将需要扫描的物体放置在扫描区域内，并进行对齐、调整姿态等操作。
（4）开始扫描：点击扫描按钮开始扫描，3D扫描仪会对物体进行扫描，并记录下每个点表面的坐标和颜色信息。
（5）数据处理和编辑：将扫描得到的数据传输给处理软件，将其转化为三维坐标和纹理信息，并进行编辑和优化。
（6）生成3D模型：将处理后的数据导入到3D建模软件中，生成逼真的三维模型。
总的来说，3D扫描仪的工作原理基于激光或光栅等技术，能够实现高精度的物体扫描和三维模型生成。
通过上述操作步骤，我们可以轻松地完成3D扫描的过程，为各种领域的创新和发展提供更高效、更精确的支持。
三维扫描测量仪操作规程
三维扫描测量仪操作规程1. 简介三维扫描测量仪是一种先进的测量设备，可以帮助我们快速、准确地获取三维实物的几何数据。
本文档将介绍三维扫描测量仪的操作规程，包括仪器的准备、测量流程和数据处理等内容。
2. 仪器准备2.1 硬件连接•将扫描仪与电源连接，并确保电源供应稳定。
•使用USB线将扫描仪与计算机连接。
2.2 软件安装•下载并安装三维扫描测量仪的控制软件。
•完成安装后，根据软件提示进行相关设置。
2.3 校准•打开扫描仪的控制软件，进入校准模式。
•按照软件的指导，对扫描仪进行校准操作。
•校准完成后，保存相关参数设置。
3. 测量流程3.1 准备工作•将待测物体放置在合适的位置和姿态，确保扫描仪能够充分覆盖到整个物体。
•清理待测物体表面，确保其表面干净、光滑，以提高扫描质量。
3.2 扫描操作•打开扫描仪的控制软件，选择扫描模式。
•根据需要，设置扫描参数，如扫描精度、扫描速度等。
•点击开始扫描按钮，开始进行三维扫描。
•在扫描过程中，保持扫描仪与待测物体的相对稳定，以避免数据失真。
3.3 数据处理•扫描完成后，保存扫描数据到计算机中。
•打开数据处理软件，导入扫描数据文件。
•根据需要，对数据进行处理，如去除噪点、填补缺失数据等。
•处理完成后，导出处理后的数据文件，以备进一步分析或应用。
4. 注意事项4.1 安全注意事项•在操作过程中，避免触摸扫描仪的运动部件，以免造成伤害。
•使用扫描仪时，避免将其直接对准人眼，以防激光对眼睛造成伤害。
4.2 扫描环境•尽可能在光线充足的环境中进行扫描，以提高扫描的质量。
•避免扫描环境中有过多的反光物体，以减少干扰。
4.3 数据质量控制•在扫描过程中，可以通过实时预览来检查扫描结果，以便及时调整扫描参数或重新扫描。
•对于大型物体，可以根据需要进行多次扫描，然后将多次扫描结果进行融合，以提高数据的准确度和完整性。
5. 总结通过本文档，我们了解了三维扫描测量仪的操作规程。
准备工作包括硬件连接、软件安装和校准。
使用激光扫描测量进行三维建模的步骤与要点
使用激光扫描测量进行三维建模的步骤与要点近年来，随着科技的不断发展，三维建模技术在许多领域中得到了广泛应用。
其中，使用激光扫描测量进行三维建模成为一种常见的方法。
它可以高精度地捕捉物体表面的细节信息，为后续的建模工作提供重要数据。
本文将介绍使用激光扫描测量进行三维建模的步骤与要点。
第一步：设定扫描区域在进行激光扫描测量之前，首先需要设定好扫描的区域。
这个区域可以是一个物体、一个建筑或者一个室内空间。
确定好扫描区域有助于后续的扫描安排，并能提供参考框架。
第二步：准备扫描设备准备好激光扫描仪和相关辅助设备是进行测量的重要步骤。
确保设备的状态良好，并熟悉设备的使用方法。
这些设备通常包括激光扫描仪、三脚架、反射器和计算机。
在使用之前，需要进行校准以确保测量的准确性。
第三步：进行扫描测量在进行扫描测量之前，需要按照设定的扫描区域安排好扫描路径。
根据具体情况，可以选择手持式扫描或自动化扫描。
手持式扫描适用于较小的物体，而自动化扫描适用于大型区域或复杂结构。
在扫描过程中，激光扫描仪会发射激光束，并记录激光在物体表面反射后返回的时间和位置信息。
第四步：数据处理与清理得到扫描数据后，需要进行数据处理与清理工作。
这个步骤的目的是去除噪声、纠正误差并提取有效信息。
常见的数据处理工作包括点云配准、点云合并和数据筛选。
点云配准是将不同扫描数据进行匹配，以得到完整的物体表面信息。
点云合并是将多个扫描数据组合成一个整体。
数据筛选包括去除重复点、离群点和无效数据。
第五步：建模与渲染完成数据处理后，可以进行建模和渲染工作。
根据需要，选择合适的建模软件进行建模。
常见的建模方法包括曲面重建、体素化和网格生成等。
建模过程中，需要根据扫描数据进行调整和编辑，以得到精确的三维模型。
完成建模后，可以进行渲染与贴图，以使模型更加逼真。
第六步：验证与修正建模完成后，需要对模型进行验证与修正。
验证的目的是检查模型的准确性和完整性。
可以通过与实际物体进行比对或与其他数据源进行对比，以评估模型的质量。
DAVID 3D激光扫描仪--说明书(中文版)
DAVID 3D激光扫描仪是德国 DAVID Vision Systems GmbH的一款免接触式3D物体扫描系统。
当激光光束扫过目标：比如一个雕塑，一张脸或其他物体。
David3D 激光扫描仪将立刻在你的电脑中呈献细致入微的三维图像。
DAVID 3D激光扫描仪分别扫描物体的各个面，软件将自动合成渲染成全角度的三维立体模型。
DAVID 3D激光扫描仪扫描结果可以存成各种标准3D文件格式（OBJ、STL、PLY 等），可以方便的应用在电脑合成、游戏、虚拟三维环境、产品演示、工艺制作、考古等等应用领域。
市面上三维成像扫描产品动辄几万，十几万甚至更高，DAVID 3D激光扫描仪仅需数千元即可购买起始产品套装，套装包括了进行三维扫描的各种基本配置，使你轻松开始进行三维彩色扫描的探索之旅！唯一的硬件要求（Starter-Kit中配备）是手持激光设备和摄像机。
在DAVID Starter-Kit中含有低功耗的激光设备，可安全使用（1类激光），甚至在学校课堂同样可以放心使用。
DAVID 3D激光扫描仪所需要设备：·一台摄像机（如网络摄像头）；·一台手持线性激光设备；·两个背景平板；·一台Windows系统电脑；·免费的DAVID 3D激光扫描仪软件或采用全新的DAVID Starter-Kit套装。
如果用户不想购买部件自助组装，您可以选择DAVID Starter-Kit工具套装，该套装包含组装3D扫描仪所需的全部软硬件装置。
DAVID 3D激光扫描仪组件一、DAVID 3D扫描仪工作流程1．设置背景和摄像机2．校准摄像机（一次按键即可）3．开始扫描，让激光线划过被扫描物体4．观察3D窗口并将数据结果输出为.OBJ文件5．可选：DAVID-Shapefusion自动缝合多个扫描图像/网格，并按照.OBJ、.STL 或.PLY格式输出数据二、DAVID 3D激光扫描仪特点1、与采用微软Windows驱动的摄像机兼容用户可以使用所有与微软Windows驱动器兼容的摄像机，包括网络摄像头或1394摄像机。
DAVID3D激光扫描仪说明书(中文版)
DAVID 3D激光扫描仪DAVID 3D激光扫描仪是德国 DAVID Vision Systems GmbH的一款免接触式3D物体扫描系统。
当激光光束扫过目标：比如一个雕塑，一张脸或其他物体。
David3D 激光扫描仪将立刻在你的电脑中呈献细致入微的三维图像。
DAVID 3D激光扫描仪别离扫描物体的各个面，软件将自动合成渲染成全角度的三维立体模型。
DAVID 3D激光扫描仪扫描结果能够存成各类标准3D文件格式（OBJ、STL、PLY 等），能够方便的应用在电脑合成、游戏、虚拟三维环境、产品演示、工艺制作、考古等等应用领域。
市面上三维成像扫描产品动辄几万，十几万甚至更高，DAVID 3D激光扫描仪仅需数千元即可购买起始产品套装，套装包括了进行三维扫描的各种基本配置，使你轻松开始进行三维彩色扫描的探索之旅！唯一的硬件要求（Starter-Kit中配备）是手持激光设备和摄像机。
在DAVID Starter-Kit中含有低功耗的激光设备，可安全使用（1类激光），甚至在学校课堂同样可以放心使用。
DAVID 3D激光扫描仪所需要设备：·一台摄像机（如网络摄像头）；·一台手持线性激光设备；·两个背景平板；·一台Windows系统电脑；·免费的DAVID 3D激光扫描仪软件或采纳全新的DAVID Starter-Kit套装。
若是用户不想购买部件自助组装，您能够选择DAVID Starter-Kit工具套装，该套装包括组装3D扫描仪所需的全数软硬件装置。
DAVID 3D激光扫描仪组件一、DAVID 3D扫描仪工作流程1．设置背景和摄像机2．校准摄像机（一次按键即可）3．开始扫描，让激光线划过被扫描物体4．观察3D窗口并将数据结果输出为.OBJ文件5．可选：DAVID-Shapefusion自动缝合多个扫描图像/网格，并按照.OBJ、.STL 或.PLY格式输出数据二、DAVID 3D激光扫描仪特点一、与采纳微软Windows驱动的摄像机兼容用户能够利用所有与微软Windows驱动器兼容的摄像机，包括网络摄像头或1394摄像机。
三维激光扫描知识点总结
三维激光扫描知识点总结一、三维激光扫描的工作原理三维激光扫描是通过激光束对物体进行高速扫描，然后根据激光束反射的时间和方向，计算出物体表面的三维坐标信息。
其工作原理可以概括为以下几个步骤：1. 发射激光束：激光扫描仪通过发射激光束来对物体进行扫描。
激光束的大小和方向可以通过控制仪器的参数进行调节。
2. 接收反射信号：激光束照射在物体表面后，会反射回扫描仪的接收器上。
接收器会记录激光束反射的时间和方向。
3. 计算三维坐标：根据激光束的发射时间和接收时间，以及激光束的方向，可以计算出物体表面的三维坐标信息。
4. 构建点云模型：将计算得到的三维坐标信息整合起来，就可以构建出物体的三维点云模型。
这个过程需要对大量的数据进行处理和分析。
5. 生成三维模型：根据点云模型，可以生成物体的三维模型。
这个过程可以通过计算机软件来实现，也可以通过3D打印来实现。
二、三维激光扫描的应用领域三维激光扫描技术具有高精度、高效率和非接触性的特点，因此在各个领域都得到了广泛的应用。
1. 建筑和土木工程：三维激光扫描可以用于建筑物的设计和施工监测，包括建筑结构的检测、地形地貌的勘测、室内外环境的建模等。
2. 制造业：三维激光扫描可以在制造过程中用于快速测量物体的尺寸和形状，包括零部件的尺寸检测、质量控制、逆向工程等。
3. 文物保护：三维激光扫描可以用于对文物和古迹的三维数字化和保护，包括建筑物的修复、雕塑的复制、考古遗址的记录等。
4. 地质勘探：三维激光扫描可以用于对地形和地貌的三维采集，包括矿山的勘探、地质灾害的监测、地质构造的研究等。
5. 医学领域：三维激光扫描可以用于医学影像的三维重建和分析，包括医学影像的诊断、手术模拟、义肢定制等。
6. 航空航天：三维激光扫描可以用于对航空航天器件和构件的三维测量和检测，包括飞行器的结构分析、航天器的装配等。
三、三维激光扫描的技术发展随着科学技术的不断进步，三维激光扫描技术也在不断发展和完善。
三维激光测量仪
三维激光扫描仪的扫描方式 有两种：
平面扫描，即被测物体放在旋 转平台上，物体静止不动，相机在 y轴上移动对物体的一面进行扫描； 旋转扫描：即被测物体随旋转 台进行旋转，相机静止不动。 相机在z轴上的扫描范围为： 50mm，当物体的扫描范围超过50mm 时相机在z轴上移动，进行多次扫 描。
六、总结
三维激光扫描系统是综合运用数控技术、计算机技术、 激光技术、图像采集与处理技术的.影响计算机视觉测量精 度的因素有许多,其中主要有:图像采集时的数字量化效应、 摄像机的标定误差、特征检测误差以及匹配定位精度等.因 此,要使开发的三维激光扫描系统具有比较高的测量精度, 满足逆向工程的要求,必须综合考虑各个方面因素的影响, 保证各个技术环节都具有较高的精度.
4.4
立体匹配
立体匹配是指根据对提取的特征的计算,建立特征间的对应关系,即将同 一个空间物理点在左右两幅图像中的映像点对应起来,并由此得到相应的视差 图像.
4.5
三维信息恢复
通过立体匹配得到激光光条上所有点的视差图像后,经过计算可以确定光 条上所有点的深度信息,从而恢复工件三维信息.
五、扫描方式
4.3
特征提取
采集的图像中包含工件信息的是激光扫 描线,它是需要提取的特征.由于在工件表面 扫描的激光光条宽度约为1 mm左右,其在摄 取的图像中所占的像素数目不止一个像素,所 以激光光条图像必须做中心线搜寻处理,即激 光光条需进行细化处理.细化时,可采用腐蚀 算法或高斯分布算法.图中(a)(b)(c)分别是 摄取的扫描图像、阈值处理后激光光条图像 和细化处理后光条中心线图像.在激光光条中 心线搜寻过程中,光条的宽度越小,则其误差 越低.
基于计算机视觉三维激光扫描测量系统 主要由双目视觉测量探头、图像采集卡、扫 描机构及其控制部分组成.通过两个摄像机 同时摄取一个扫描激光光条的图像,经图像 匹配,利用视差,可计算得到光条上所有点的 位置以及深度,即被扫描物体表面的三维信 息。
三维激光扫描仪工作流程
三维激光扫描仪应用于地形测量操作流程：第一步、建立工程及数据下载1.1 新建工程：点击工具栏“project”命令-“New”-选择工程在计算机中存贮位置并为工程命名；1.2设备连接：双击工程名在出现的对话框中点击“Instrument”命令并且在“Network”命令下设置IP 地址为“192.168.0.234”（对应扫描仪中IP地址）。
1.3 数据下载点击工具栏“HELP”-“download and convert”-选取需要的数据进行下载。
（可右键工程名称点”check all”全选所有数据）第二步、选取反射片或公共点。
在新接触RIEGL扫描仪或无明显公共特征地物的情况下不建议运用选取公共点进行点云数据的拼接，最好是每站摆设3个反射片来进行粗拼和坐标系的转换。
选取反射片一般在2D视图下灰度模式中的点云数据中选取在反射片的中心点击右键，选择“create tiepoint here”输入点名称（点名称应便于记住并且与选取的公共点区分开）在2D视图中选取反射片后，可在3D视图中拖入标记的反射片来检查标记的反射片位置是否正确，若发现反射片偏离，可在TPL中删除改点，在3D视图中重新选择。
第三步、导入外业实测反射片坐标（反射片坐标是用RTK测得）把外业RTK点(TXT格式或者CSV格式)导入TPL(GLCS)需要注意X6位Y7位;如果我们是用选取公共点进行站站之间的粗拼，或用反射片进行粗拼，可以在TPL(GLCS)中选取所有点右键，复制到TPL(PRCS)。
注意：一般我们在野外作业时都是用磁罗盘进行定向配合GPS进行数据扫描，内业一般就可以不用进行粗拼，第四步可以跳过，所以我们不用将TPL(GLCS)中的点复制到TPL(PRCS)中。
第四步、粗拼粗拼就是将站站之间的位置在一定的误差范围内重合。
粗拼有三种方法一、在野外作业时都是用磁罗盘进行定向配合GPS进行数据扫描，相对位置不会发生太大的变化，我们可以理解为已经粗拼完成。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
上图为左边为数据抽希后的数据右边为没有抽希的点云数据。
第九步 剔除植被
打开合并好的数据,通过正视图、侧视图等删除躁点；部分选取数据，点击tｅrrianｆｉltｅｒ按钮，选择工程坐标系（GLCS)设置ｖｅgetation剔除植被、minｉnｇ-ｏbｊeｃｔ剔除矿上上的物体、miｎing-pointsbelow terrain为剔除低于地面的点。在运行剔除植被之后,所有被计算机认为是植被的点将处于选择状态，在这当中通常会有一些坡坎点,我们需要手动的将这些有用的点进行保留，进入选择状态,选择空五角星图标,手动选择需要保留的点。
在2D视图中选取反射片后，可在3D视图中拖入标记的反射片来检查标记的反射片位置是否正确,若发现反射片偏离，可在TＰL中删除改点,在3D视图中重新选择。
第三步、导入外业实测反射片坐标（反射片坐标是用RTK测得)
把外业RTK点(TXT格式或者ＣSV格式）导入ＴPL（GＬCS)需要注意X６位Y7位;
如果我们是用选取公共点进行站站之间的粗拼，或用反射片进行粗拼,可以在TPL(GＬCＳ）中选取所有点右键,复制到ＴPＬ(PRCS)。
第二步、选取反射片或公共点。
在新接触ＲIEＧL扫描仪或无明显公共特征地物的情况下不建议运用选取公共点进行点云数据的拼接,最好是每站摆设３个反射片来进行粗拼和坐标系的转换。
选取反射片一般在2D视图下灰度模式中的点云数据中选取
在反射片的中心点击右键,选择“crｅatｅtiepoint here”输入点名称(点名称应便于记住并且与选取的公共点区分开）
1.２设备连接：
双击工程名在出现的对话框中点击“Ｉnsｔrument”命令并且在“Ｎeｔwork”命令下设置IＰ地址为“192.168.０.23４”（对应扫描仪中ＩP地址)。
1.３数据下载
点击工具栏“ＨＥLP”－“dｏwnloadａnｄconveｒｔ”-选取需要的数据进行下载。(可右键工程名称点”chｅｃkalｌ”全选所有数据）
注意：手动拼接的方法可与之前两种粗拼方法混用，而粗拼方法一和二不得一起使用。
第五步精拼（多站点拼接）
5.1准备数据
在工具栏拼接命令下进行创建用于拼接的基础数据，设置参数(如果是做地形mａx plane erｒor=0．02m(建筑的话为0．015)、ｍａx edgeｌentｈ=２m(建筑的话为1)、rｅferencerange=设置站站重叠长度或测程的一半)
若采用每站三个反射片粗拼的方法（即粗拼方法二)，首先需要删除TPL（prcs)里的所有点,之后将每一站TPL（socs)中的点复制到TPL（prcs），打开TPL（prcs)进行点对点匹配(坐标转换)。
若没有才用三个反射片粗拼的方法，可直接将每一站TPL(socs)中的点复制到TPＬ(ｐｒcs),打开ＴPL(pｒcs)进行点对点匹配(坐标转换）。
将RTK所测的TＰL（ＧLCS）在每站的TPＬ里面选择TＰL(GＬCS)寻找“同名点”(和导入的控制点匹配)点到点，设置正确的容差和匹配点个数，如果无法匹配的时候首先检查容差设置和匹配点数量的设置,如果还不行打开3D点云看选取的位置是否在所要选取的位置上。
如果在这一站里没有找到这三个反射片可以通过手选3个公共点与有公共部分的站进行匹配
５.2精拼
打开多站点拼接命令，锁定基础站,如果多站已拼接好需将拼好站锁定(拼好一站锁一站)，在拼接过程中一定要一站一站拼
需要设置的参数(设置搜索半径,半径大小根据粗拼的结果来定;设置误差递减，幅度不要太大;)根据计算的结果重复设置更小参数直至达到最优结果;检查点云数据,看无明显分层即可。
第六步坐标转换
三、手动拼接
在相关两站点云中分别选择至少三对同名点,通过每一站的TＰL(SOCＳ)中的“寻找同名点功能”与其他站进行拼接。
用此拼接方法时需注意设定一站为基础站,其他站一次往这站上拼，每进行一次粗拼，就要马上做一次精拼(例如sｃanｐos0０1为基准站，首先在scanpoｓ００1和ｓcanpos0０２的点云中选取至少三对同名点，然后在sｃanpoｓ００2的TPL中点击寻找同名点，勾选ｓｃaｎｐos001站进行粗拼，之后马上对这两站进行精拼,然后在选取scanpoｓ003与sｃanpoｓ002的同名点进行粗拼)。
三维激光扫描仪工作流程
———————————————————————————————— 作者:
———————————————————————————————— 日期：
ﻩ
三维激光扫描仪应用于地形测量操作流程:
第一步、建立工程及数据下载
１．1新建工程：
点击工具栏“程命名;
注意:一般我们在野外作业时都是用磁罗盘进行定向配合ＧPS进行数据扫描，内业一般就可以不用进行粗拼,第四步可以跳过，所以我们不用将TPL(ＧＬCS)中的点复制到TPＬ（PＲCS)中。
第四步、粗拼
粗拼就是将站站之间的位置在一定的误差范围内重合。粗拼有三种方法
一、在野外作业时都是用磁罗盘进行定向配合GPS进行数据扫描,相对位置不会发生太大的变化,我们可以理解为已经粗拼完成。某些个别站因为各种原因可能会发生相对位置变化很大的情况,我们可以通过改变某站扫描数据的X、Y、Z坐标进行粗拼。
第七步数据分块
对于较大区域的测图,由于GPＳ误差、拼接误差等多方面因素的影响，外业所采集的控制点在坐标转换过程中不可能完全应用,为了提高精度我们需要将数据分为几块,保证每一块内采集的所有控制点都能在满足精度要求的情况下使用。
第八步数据合并和抽希
在OBJECＴＳ里面的POＬYDATA中右键新建一个POLＹDAＴA文件，然后再出现的对话框中选择所要合并的文件,并在设置中点击octｒee命令在ｉｎcrｅment栏中确定抽希的间隔距离,勾选Cｏｎbine命令合并选择的数据。
例：假设第一站(①）的点云数据相对位置正确，我们将第二站（②）的点云数据与①的点云数据进行粗略拼接。
步骤为
将①②的点云数据放到一个视图窗口上,调整至较为清晰的公共部分
在右边的视图框中选中第二站的点云数据,右键选择“modiｆyｏrientatｉｏｎ& positiｏn”命令
二、通过扫描仪中反射片坐标ＴPＬ(sｏｃs）与RTK所测坐标进行点与点匹配进行粗拼
