四川大学工程制图机械制图历年真题及部分答案汇总
机械制图上册试题库及答案

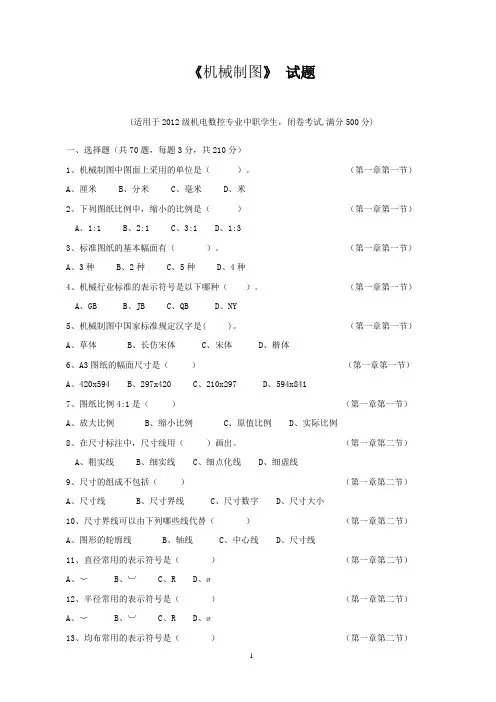

《机械制图》试题(适用于2012级机电数控专业中职学生，闭卷考试,满分500分)一、选择题（共70题，每题3分，共210分）1、机械制图中图面上采用的单位是（）。
（第一章第一节）A、厘米B、分米C、毫米D、米2、下列图纸比例中，缩小的比例是（）（第一章第一节）A、1:1B、2:1C、3:1D、1:33、标准图纸的基本幅面有（）。
（第一章第一节）A、3种B、2种C、5种D、4种4、机械行业标准的表示符号是以下哪种（）。
（第一章第一节）A、GBB、JBC、QBD、NY5、机械制图中国家标准规定汉字是( )。
（第一章第一节）A、草体B、长仿宋体C、宋体D、楷体6、A3图纸的幅面尺寸是（）（第一章第一节）A、420x594B、297x420C、210x297D、594x8417、图纸比例4:1是（）（第一章第一节）A、放大比例B、缩小比例C、原值比例D、实际比例8、在尺寸标注中，尺寸线用（）画出。
（第一章第二节）A、粗实线B、细实线C、细点化线D、细虚线9、尺寸的组成不包括（）（第一章第二节）A、尺寸线B、尺寸界线C、尺寸数字D、尺寸大小10、尺寸界线可以由下列哪些线代替（）（第一章第二节）A、图形的轮廓线B、轴线C、中心线D、尺寸线11、直径常用的表示符号是（）（第一章第二节）A、﹀B、︺C、RD、ø12、半径常用的表示符号是（）（第一章第二节）A、﹀B、︺C、RD、ø13、均布常用的表示符号是（）（第一章第二节）A、﹀B、︺C、RD、EQS14、半径为30的圆球标注方法为（）。
（第一章第二节）A、30B、SΦ30C、SR30D、R3015、三视图不包括（）。
（第二章第一节）A、主视图B、俯视图C、左视图D、右视图16、俯视图在主视图的（）。
（第二章第一节）正下方 B、斜下方 C、正左方 D、正右方17、一个点同时位于V、H、W三个投影面中，则这个点（）。
（第二章第二节）在投影面上 B、在坐标轴上 C、在坐标原点 D、在空间18、点A在H面中的标记为（）。
《机械制图》期末考试试题及解答
《机械制图》期末考试试题及解答一、选择题（每题2分，共20分）1、在机械制图中，通常使用的投影法是（）投影法。
A.正投影B.斜投影C.中心投影D.平行投影答案：A.正投影2、在机械制图中，物体的三视图是指（）。
A.主视图、俯视图和左视图B.主视图、侧视图和后视图C.主视图、仰视图和右视图D.主视图、侧视图和顶视图答案：A.主视图、俯视图和左视图3、在机械制图中，虚线表示的是（）。
A.不可见轮廓线B.可见轮廓线C.中心线D.轴线答案：A.不可见轮廓线4、在机械制图中，中心投影法的特点是（）。
A.平行性B.真实性C.一致性D.集聚性答案：D.集聚性5、在机械制图中，基本视图共有（）个。
A. 3B. 4C. 5D. 6答案：C. 56、在机械制图中，采用剖视图的方法可以表示出物体的（）。
A.内形B.外形C.内外形状D.轮廓线答案：A.内形7、在机械制图中，斜视图主要用于表达（）的倾斜部分的实形。
A.与主视图不平行但相互垂直的平面B.与主视图平行但与主视方向不垂直的平面C.与主视图平行且与主视方向垂直的平面D.与主视图不平行且与主视方向垂直的平面答案：A.与主视图不平行但相互垂直的平面8、在机械制图中，局部视图通常用（）表示。
A.长对正、高平齐、宽相等B.长对正、高平齐、宽相等、长相等C.长对正、高平齐、宽相等、长相等、高相等D.长对正、高平齐、宽相等、长相等、高相等、宽相等答案：B.长对正、高平齐、宽相等、长相等9、在机械制图中，俯视图通常用来说明（）关系。
A.上、下方位B.前、后方位C.左、右方位D.东、西方位答案：A.上、下方位。
机械制图考试试题一、选择题（每题2分，共20分）1、在绘制机械图样时，我们一般采用哪一种投影方法？A.正投影B.斜投影C.中心投影D.镜像投影2、下列哪个选项不是机械制图的常用工具？A.三角尺B.圆规C.量角器D.丁字尺3、在三视图投影中，下列哪个视图不包含在主视图和俯视图之间？A.左视图B.后视图C.俯视图D.右视图4、在机械制图中，实线一般用于表示什么？A.轮廓线B.中心线C.虚线D.剖面线5、下列哪个符号不是机械制图的标注符号？A.粗糙度符号B.尺寸标注符号C.形位公差符号D.角度标注符号6、在机械制图中，一般采用几个基本视图来表示物体？A. 2个B. 3个C. 4个D. 5个7、下列哪个选项不是机械制图的常用材料？A.铁板B.木板C.塑料板D.玻璃板8、在机械制图中，剖视图一般用于表示物体的哪个方面？A.内部分结构B.外部形状C.内部形状D.细节结构9、下列哪个选项不是机械制图的常用画法？A.轴测图B.三视图C.正等测图D.透视图10、在机械制图中，下列哪个符号表示沉孔的标注？A.锪平符号B.光孔符号C.沉孔符号D.以上都不是二、填空题（每题3分，共30分）1、请填写机械制图的三个基本视图：________、________、________。
大学机械制图考试练习题及答案511
大学机械制图考试练习题及答案51.[单选题]创建10行、20列边长为50的矩形用哪种方法最合理A)复制B)偏移C)阵列答案:C解析:2.[单选题]哪种坐标输入法需要用@符号？A)极坐标B)绝对坐标C)相对坐标答案:C解析:3.[单选题]关于零件编号下列说法不错的是(A)每一种零件(无论件数多少)，只允许编-秩序序号B)在装置图中的每1个零件均需进行编号，相同零件需反复编号C)每一种零件(无论件数多少)，般只编1个序号，必要时屡次出现的相同零件允许反复采用相同的序号标注答案:B解析:4.[单选题]以下哪个不属于点的投影规律A)点的正面投影和水平投影的连线垂直于OX轴B)点的正面投影到OX轴的距离等于该点到H面的距离C)点的正面投影和水平投影的连线垂直于OY轴答案:C解析:5.[单选题]投影面的平行线只平行于（ ）。
A)一个投影面B)两个投影面C)三个投影面答案:A解析:6.[单选题]平面图形或直线与投影面倾斜时,其投影变小或变短的性质称为7.[单选题]机械制图中一般不标注单位，默认单位是（ ）A)㎜B)㎝C)m答案:A解析:8.[单选题]在标注尺寸时，尺寸线终端的表示形式是（）A)箭头B)斜线C)箭头和斜线答案:C解析:9.[单选题]不可见轮廓线采用（ ）来绘制。
A)粗实线B)虚线C)细实线答案:B解析:10.[单选题]图样中一角为30度，采用2：1比例绘制该角时，应将该绘制成（）度。
A)30B)45C)60答案:A解析:11.[单选题]下列比例当中表示放大比例的是（ ）A)1：1B)2：1C)1：2答案:B解析:12.[单选题]两个基本体相交，称为（ ）。
解析:13.[单选题]相同方向的各尺寸线之间的间隔约（ ） mm 。
A)7B)2C)3D)5答案:A解析:14.[单选题]在十字光标处被调用的菜单，称为（ ）。
A)鼠标菜单B)十字交叉线菜单C)快捷菜单D)此处不出现菜单答案:C解析:15.[单选题]工程上常用的投影有多面( )、轴测投影、透视投影和标高投影。
完整版)机械制图试题(含答案)
完整版)机械制图试题(含答案)机械制图考试试题-姓名-分数一、填空题（10分）1.比例分为全比例、放大比例、缩小比例等三种。
其中为了方便查看图形，尽可能采用全比例。
2.标注尺寸由尺寸数值、尺寸单位和尺寸形状三个要素组成。
3.在标注尺寸时，应做到清晰、准确、规范和合理。
4.机件的图形是用各种不同线型画成的，其中可见轮廓线用实线画，不可见轮廓线用虚线画，尺寸线和尺寸界线用细实线画，而中心线和对称中心线则用粗实线画。
5.三视图之间的投影对应关系可以归纳为：主视图长对正，左视图高平齐，俯视图宽相等。
二、选择题（10分）1.一张完整装配图的内容包括：一组图形、正确的尺寸、必要的技术要求、零件序号和明细栏、标题栏。
答案：A2.看装配图的第一步是先看表达方法。
答案：B3.零件图的技术要求的标注必须符合国家标准的规定注法。
答案：D4.零件图中注写极限偏差时，上下偏差小数点对齐，小数点后位数相同，零偏差必须标出。
答案：B5.局部剖视图用细实线为剖与未剖部分的分界线。
答案：B6.绘制零件图对零件进行形体分析，确定主视图方向后，下一步是选择其他视图，确定表达方案。
答案：A7.在机件的三视图中，机件上对应部分的主左视图应高平齐。
答案：B8.三视图的投影规律是长相等、高平齐、宽对正。
答案：D9.国标规定，外螺纹的大径应画粗实线。
答案：B10.国标规定螺纹的牙顶用虚线画出。
答案：A三、判断题（10分）1.一张完整的装配图的内容包括：一组图形、必要的尺寸、必要的技术要求、零件序号和明细表、标题栏。
答案：√2.标注形位公差代号时，应把形位公差数值及有关符号填写在形位公差框格左起第一格内。
答案：×3.零件图上不必注出生产过程的技术要求。
答案：×4.局部剖视图用波浪线作为剖与未剖部分的分界线，波浪线的粗细与粗实线的粗细相同。
答案：×5.绘制零件图过程的第一步是画出各个视图。
答案：×6.三视图投影规律是长相等、高平齐、宽对正。
机械制图期末试题(带答案)全解
制图试题一、填空题1、由两个或两个以上组成的物体称为组合体。
2、画、读组合体视图的基本方法是法。
3、组合体的组合方式有、和三种。
4、按剖切范围分，剖视图可分为、和三类。
5、断面图分为：和两种。
6、同一零件各剖视图的剖面线方向间隔。
7、六个基本视图的名称为：、、、、、。
8、螺纹的五个基本要素分别为：、、、螺距（导程）和。
内外螺纹连接时，两者的五要素必须。
9、零件图四大内容是：、、、。
10、组合体尺寸标注的基本要求为：、、。
11、导程S和螺距P的关系是____ ___。
12、外螺纹在非圆视图中，大径用表示、小径用表示。
13、零件图的尺寸标注要求是：、、、。
14、相贯线是两个基本体表面的，也就是两个基本体表面共有点的集合，它一般是封闭的曲线。
15、局部剖视图用线分界且不应和图样上其他图线重合。
16、螺纹终止线用绘制。
17、绘制圆柱齿轮的圆视图中，齿顶圆用线表示，分度圆用表示，齿根圆用线表示，或省略不画。
18、视图可以分为、、、四种。
19、主视图能反映物体的和尺寸二、选择题1、对于平面相接的组合体，下列说法正确的是。
A、结合面一定有线隔开B、结合面一定没有线隔开C、当结合面不平齐时，两者中间有线隔开2、关于两形体相切，下列说法正确的是。
A、由于相切处是光滑过渡的，两者之间没有分界线B、两者之间有相贯线C、视具体情况，有时有线，有时无线3、用一个截平面截圆锥体，当截平面平行于轴线时，截交线的形状为。
A、圆B、双曲线C、椭圆4、下列关于组合体的尺寸注法说法错误的是。
A、要尽量集中标注在一个或两个视图上，这样便于看图B、对称结构的尺寸，一般要对称标注C、应使大的尺寸在内，小的尺寸在外进行标注5、根据主、俯视图，选择正确的左视图。
A、B、C、D、6、根据主、俯视图，选择正确的左视图。
A、B、C、7、根据主、俯视图，选择正确的左视图。
A、B、C、D、8、根据主、俯视图，选择正确的左视图。
A、B、C、D、9、根据主、俯视图，选择正确的左视图。
大学机械制图考试练习题及答案1021
大学机械制图考试练习题及答案101.[单选题]下列比例当中表示缩小比例的是（ ）A)1：1B)2：1C)1：2答案:C解析:2.[单选题]制图字体要求汉字应写成（ ）字，并采用国标中规定的简化字A)宋体B)仿宋体C)长仿宋体答案:C解析:3.[单选题]图样中标注锥度时，其锥度符号应配置在（）。
A)基准线上B)引出线上C)轮廓线上答案:A解析:4.[单选题]不可见轮廓线采用（ ）来绘制。
A)粗实线B)虚线C)细实线答案:B解析:5.[单选题]下列哪个命令可以将矩形变成四条独立的线段A)打断B)分解C)打散答案:B解析:6.[单选题]当一条直线垂直于投影面时，在该投影面上反映（ ）A)实形性答案:C解析:7.[单选题]投射线垂直于投影面的平行投影法称为（ ）A)正投影法B)斜投影法C)投影图答案:A解析:8.[单选题]明细栏一般配置在装 图中标题栏上方，其序号栏目的填写顺序是(] )A)由上向下，顺次填写B)由下向上，顺次填写C)不必符合图形上的编排次序答案:B解析:9.[单选题]机械制图中一般不标注单位，默认单位是（ ）A)㎜B)㎝C)m答案:A解析:10.[单选题]一普通螺纹代号的标记为“M18- H7- -9”,其中H7表示A)顶径公差带B)中径公差带C)中径、顶径公差带答案:B解析:11.[单选题]在CAD中一组同心圆可由一个已画好的画用（ ）命令来实现。
A)拉伸命令B)移动命令C)偏移命令答案:C解析:12.[单选题]形位公差中，如果公差带为圆形或圆柱形，公差值前加注（ ）。
A)解析:13.[单选题]垂直于V面而与另外两个投影面平行的直线称为（ ）A)投影面垂直线B)正垂线C)铅垂线D)侧垂线答案:B解析:14.[单选题]下列不属于常见平面体的是（ ）A)棱柱B)棱锥C)棱台D)圆柱答案:D解析:15.[单选题]图样中的尺寸标注中，尺寸数字应是（ ）A)3600B)3600mmC)3.6mD)360cm答案:A解析:16.[单选题]下面不属于三视图投影规律的是（ ）A)长对正B)高平齐C)中心对称D)宽相等答案:C解析:17.[单选题]表面粗糙度代（符）号在图样上应标注在（ ）。
机械制图8套试卷及问题详解(2)
三、求圆柱被截切后的W面投影。〔10分〕
四、补画相贯线的V面投影。〔10分〕
五、根据主左视图，求作俯视图。〔10分〕
六、根据主俯视图，求作左视图。〔10分〕
七、用平行平面将主视图改画成全剖视图。〔10分〕
八、判断如下螺纹画法的正误，正确的打“√〞,错误的打“×〞。〔8分〕
五、根据两视图补画第三视图。〔12分〕
六、分析如下螺纹画法的错误,正确的打“√〞,错误的打“×〞。〔8分〕
( )( ) ( ) ( )
七、在指定位置将主视图画成全剖视图。〔16分〕
八、读齿轮轴零件图，在指定位置补画A-A断面图，并回答如下问题。〔15分〕
1．说明M12×1.5-6g含义：___________________________。
2．指出该零件在长、宽、高三个方向的主要尺寸基准。
3．说明Φ40H7的意义。
4．说明M8—7H的含义。
5．完成A-A剖视图。
6．说明符号的含义。
答案：
1.该零件图中，主视图采用了局部剖视，左视图采用半剖视图，俯视图采用全剖视图
2.长度方向的基准是长度对称线，高度方向基准是零件底边，宽度方向是宽度对称线。
4. M68╳2表示，公称直径为68mm的普通细牙螺纹，M为螺纹代号，2为螺距。
μm.；
后者表示，是由不去除材料的方法获得的零件外表。
一、在平面ABC内作一条水平线，使其到H面的距离为10mm。(10分)
二、作平面△ABC和平面△EFG的交线，并判别可见性。(10分)
三、根据给出的视图，补画第三视图或视图中所缺的图线。(14分，每题7分)
Z
o
X YW
机械制图试题(含答案)
复习题1一、已知点A距H面为12，距V面为15，距W面为10，点B在点A的左方5，后方10，上方8，试作A、B两点的三面投影。
（10分）二、作平面四边形ABCD的投影。
(20分)三、完成下列各形体的投影。
(20分，每题10分)1．2．四、求作立体的相贯线。
（20分）五、根据给出的视图，补画第三视图或视图中所缺的图线。
(30分，每题15分)1.2.复习题21.作水平线AB的三面投影。
已知点A距H面为15，距V面为5，距W面为10，AB与V面夹角为30°，实长为30，点B在点A的左前方。
（10分）2.已知直线为AC为正平线，试补全平行四边形ABCD的水平投影。
（20分）3.补全相贯线（20分）4.补视图（20分）5.画出棱柱体的第三面投影，补画出截交线，并整理轮廓线。
（30分）复习题2答案1.作水平线AB 的三面投影。
已知点A 距H 面为15，距V 面为5，距W 面为10，AB 与V 面夹角为30°，实长为30，点B 在点A 的左前方。
aa ab bb XY HY HZO2.已知直线为AC 为正平线，试补全平行四边形ABCD 的水平投影。
adacd cb3.5.四、根据给出的视图，补画第三视图（或视图所缺的图线）。
(12分，每题6分) 1．2．五、在指定位置将主视图画成全剖视图。
(10分)六、在指定位置将主视图画成剖视图。
(10分)七、补全螺栓连接图中所缺的图线。
(10分)八、已知两平板齿轮啮合，m1=m2=4mm，z1=20，z2=35，分别计算其齿顶圆、分度圆、齿根圆直径，并画出其啮合图（比例1：2）。
(10分)九、读零件图，并回答问题。
(16分)1．该零件采用了哪些视图、剖视图和剖面图？，是螺纹（内、外），其中，H是，8是。
试题二：一、作水平线AB的三面投影。
已知点A距H面为15，距V面为5，距W面为10，AB与V面夹角为30°，实长为30，点B在点A的左前方。
(10分)ZoX Y WY H二、已知直线为AC为正平线，试补全平行四边形ABCD的水平投影。
机械制图习题集附带答案
36-3 36-5
（1）
（2）
37-(1)
37-(2)
返回
28 – 1
返回
答案
28 – 2
返回
答案
28 – 3
返回
答案
28 – 4
返回
答案
1.补全剖视图中所缺轮廓线及剖面线.
29 – 1(1)
返回
答案
1.补全剖视图中所缺轮廓线及剖面线.
29 – 1(2)
返回
答案
1.补全剖视图中所缺轮廓线及剖面线.
返回
答案
32 – 8
返回
答案
32 – 9
返回
答案
32 – 10
返回
答案
32 – 11
返回
答案
33 – 12
返回
答案
33 – 13
返回
答案
33 – 14
返回
答案
（1）
(1)
A—A
A 34 – 15(1)
A
返回
答案
(2)
（（（222）））
A—A
34 – 15(2)
A
A
A
A
返回
答案
A A 34 – 16
班级
学号
姓名
1
返回
图线练习
2-2
班级
学号
姓名
2
返回
3-1
3-4
3-2 3-5
3-3
返回
4-4
返回
１－４基本练习
班级 学号
姓名
４
1– 1
返回
答案
2– 2
返回
答案
返回
答案
3– 2
大学考试试卷《机械制图》及参考答案.docx
机械制图一、多项选择题（本大题共40分，共10小题，每小题4分）1.机械制图课程的主要任务是：（）A.培养工程师的基本素质B. 了解现代制造技术及过程C,掌握三种绘图方法D.熟悉有关工程图样的国家标准2.三视图的投影规律是：（）A.三等B.长对正C,宽相等D.高平齐3.线性尺寸标注的四要素，通常是：（）A.尺寸界限B.尺寸线C,终端小点D.尺寸数字E.尺寸箭头4.机械制图课程的主要内容是：（）A.用铅笔绘制工程图样B.绘制三视图C.使用计算机绘制CAD图样D.绘制剖视图和断面图5.平面可用几何元素来表示，下列正确定义平面的是：（）A.三点确定一平面B.任意4点C,直线与线外一点D.平行两直线E.两直线F. 一个点6.机械制图课程的学习方法是：（）A.联系实际B.大量练习C.遵守国标D.认真严谨7.尺寸标注的基本要求是：（）A.正确B.完整C.清晰D.合理E.仿宋字8.三视图的绘图步骤是：（）A.形体分析B.选主视图C,布置视图D.画出底图E.图线描深9.尺寸标注的基本规则是：（）A.结构的真实大小和比例有关B.默认单位为毫米C. 一个尺寸可多次标注D.标注的尺寸为完工后的尺寸10.在投影图中，判断点是否在直线上，可选三种判定方法：（）A. 一般位置线时，已知点的任两投影在直线的同面投影上，则点在线上。
B.投影面的平行线时，点的2面投影都在直线的同面投影上，则点在线上。
C,满足简比不变，则点在直线上D.投影面的平行线时，点的3面投影都在直线的同面投影上，则点在线上。
二、判断题（本大题共60分，共15小题，每小题4分）1.我们可用“四心法”或“同心法”画出椭圆图形。
（）2.直线的投影可以由直线两端点的同面投影的连线来确定。
（）3.点的“给2求3”，就是已知点的任意两面投影，就能迅速、唯一地确定它的第3面投影。
（）4.当多种图线重合时，优先绘制的顺序是：粗实线、细虚线、细点画线、其它线。
（）5.对圆弧的标注符号，一般地讲：大于半圆时在数字前加标小；小于等于半圆时加标R o （）6.标注球面半径或直径时，应在尺寸数字前加注“SR”、“S①”，但在不至引起误会时，也可不加。
机械制图8套试卷及答案(1)1
1．已知点A 距H 面为12，距V 面为15，距W 面为10，点B 在点A 的左方5,后方10，上方8，试作A 、B 两点的三面投影.XZY HY WOaaabbb二、作平面四边形ABCD 的投影。
三、完成下列各形体的投影。
1． 2．四、根据给出的视图，补画第三视图（或视图所缺的图线)。
1． 2五、在指定位置将主视图画成全剖视图。
六、在指定位置将主视图画成剖视图.八、已知两平板齿轮啮合，m1=m2=4mm，z1=20，z2=35，分别计算其齿顶圆、分度圆、齿根圆直径，并画出其啮合九、读零件图,并回答问题。
1．该零件采用了哪些视图、剖视图和剖面图？是螺纹（内、外），又是，H是，8是。
1．该零件采用了哪些视图、剖视图和剖面图？说明数量和名称。
该零件采用主视图、俯视图和左视图三个视图，其中，主视图是全剖视图,左视图是局部剖视图,俯视图为半剖视图。
2．指出该零件在长、宽、高三个方向的主要尺寸基准。
42孔的左端面,宽度基准是宽度方向的对称线。
1/2”表示公称直径，是内螺纹（内、外)，是公差带代号，其中，H是基本偏差代号,8是公差等级。
.1 已知点A距H面为12，距V面为15，距W面为10,点B在点A的左方5，后方10,上方8，试作A、B两点的三面投影。
（10分)二、作平面四边形ABCD的投影。
（10分）三、完成下列各形体的投影。
(12分，每题6分)1．2．四、根据给出的视图,补画第三视图（或视图所缺的图线)。
（12分，每题6分）1．2．五、在指定位置将主视图画成全剖视图.(10分)六、在指定位置将主视图画成剖视图。
（10分)七、补全螺栓连接图中所缺的图线。
(10分)八、已知两平板齿轮啮合，m1=m2=4mm,z1=20，z2=35，分别计算其齿顶圆、分度圆、齿根圆直径，并画出其啮合图（比例1：2）。
(10分）九、读零件图,并回答问题。
（16分)1．该零件采用了哪些视图、剖视图和剖面图?2．指出该零件在长、宽、高三个方向的主要尺寸基准。
《机械制图》习题库(附参考答案)
《机械制图》习题库（附参考答案）一、单选题（共30题，每题1分，共30分）1、基本视图的个数（）。
A、5B、6C、4D、3正确答案：B2、看图的方向符号是用（）绘制在对中符号位置处的一个正三角形。
A、波浪线B、细实线C、粗实线D、点画线正确答案：B3、梯形螺纹常用于（）。
A、连接管道B、连接零件C、单方向传递动力D、传递动力正确答案：D4、用于表达机件上倾斜部分的实形称为（）。
A、向视图B、局部视图C、斜视图D、剖视图正确答案：C5、机械图样中，表示断裂处边界线、视图与剖视图的分界线采用（）。
A、细实线B、粗实线C、细点画线D、波浪线正确答案：D6、在图样中不可用粗实线来表示的是（）。
A、螺纹牙顶线B、可见轮廓线C、尺寸线D、图框线正确答案：C7、绘制平面图形中的线段，应该先画（）线段，然后画（）线段，最后画（）线段。
A、连接、已知、中间B、中间、连接、已知C、已知、中间、连接D、中间、已知、连接正确答案：C8、国标规定图样中的汉字应写成（）。
A、仿宋体B、楷体C、长仿宋体D、黑体正确答案：C9、机械图样中，表示不可见轮廓线采用（）。
A、细点画线B、粗实线C、细虚线D、细实线正确答案：C10、可能具有间隙或过盈的配合称为（）。
A、过渡配合B、间隙配合C、不明确性质D、过盈配合正确答案：A11、OY 轴简称 Y 轴是 H 面与 W 面的交线它代表（）A、高度方向B、水平方向C、长度方向D、宽度方向正确答案：D12、主视图反映物体的关系（）。
A、前后上下B、左右前后C、前后左右D、上下左右正确答案：D13、如果物体的外形简单，内形复杂并且不对称，常用（）视图。
A、局部剖B、全剖C、阶梯剖D、半剖正确答案：B14、使用丁字尺及一组三角板至多可将一圆分成几等分( )。
A、6B、24C、12D、9正确答案：B15、在圆柱（或圆锥）内表面形成的螺纹，称为（）。
A、外螺纹B、内螺纹C、标准螺纹D、表面螺纹正确答案：B16、机械图样中，表示轴线、对称中心线等采用（）。
机械制图(画法几何)试题及答案
四、根据给出的视图，补画第三视图（或视图所缺的图线）。(12分，每题6分)
1．
2．
五、在指定位置将主视图画成全剖视图。(10分)
六、在指定位置将主视图画成剖视图。(10分)
七、补全螺栓连接图中所缺的图线。(10分)
八、已知两平板齿轮啮合，m1=m2=4mm，z1=20，z2=35，分别计算其齿顶圆、分度圆、齿根圆直径，并画出其啮合图（比例1：2）。(10分)
5．说明符号的含义。前者表示用去除材料的方法获得的表面粗糙度，
Ra的值为6.3μm.；后者表示，是由不去除材料的方法获得的零件表面。
6.试画出主视图的外形。（图形从略）
机械工程系机电一体化专业画法几何及机械制图课程
班级姓名学号得分
题号
一
二
三
四
五
六
七
八
九
总分
得分
阅卷人
一、已知点A距H面为12，距V面为15，距W面为10，点B在点A的左方5，后方10，上方8，试作A、B两点的三面投影。(10分)
二、作平面四边形ABCD的投影。(10分)
三、完成下列各形体的投影。(12分，每题6分)
2．指出该零件在长、宽、高三个方向的主要尺寸基准。
高方向基准是零件的底面，长度方向基准是零件上Φ42孔的左端面，宽度基准是宽度方向的对称线。
3．图中G1/2"表示：非螺纹密封的管螺纹，1/2"表示公称直径，是内螺纹（内、外），
4．Φ36H8表示：Φ36是基本尺寸，H8是公差带代号，其中，H是基本偏差代号，8是公差等级。
九、读零件图，并回答问题。(16分)
1．该零件采用了哪些视图、剖视图和剖面图？
2．指出该零件在长、宽、高三个方向的主要尺寸基准。
《机械制图》期末考试复习题及参考答案
机械制图复习题(课程代码 352271)一、简答题1．简述平面体截交线的特点及基本作图方法。
2．试简要说明尺寸基准的概念。
如何选择尺寸基准？3．试说明剖面图标注的包括哪些内容？如何标注？4．根据所学的知识，试阐述读图和画图的相互关系。
5．简述平面体与平面体相贯线的特点及基本作图方法。
6．机械制图中剖面图的主要包括哪些种类。
7.简述在机械图样中粗实线的主要用途（至少列出五个）。
8. 根据所学的知识，试阐述组合体读图和画图的相互关系。
9．试说明机械制图中剖面图的主要包括哪些种类，并解释。
10、何谓正视方向？选择正视方向的原则有哪些？二、绘图题：1．已知三棱柱的两个投影和棱面上折线ABC的水平投影，试作棱柱的侧面投影和折线ABC 的其余两个投影。
2．根据组合体的立体图，选择其主视方向，完成其三面投影图，并标注尺寸。
注：绘图尺寸由立体图直接测量后圆整，按比例1：1绘制。
3．试在指定位置完成组合体的1-1半剖图和2-2全剖面图。
4．如图所示，已知五边形ABCDE的部分水平投影及部分正面投影, 试完成该五边形的水平和正面投影。
5．根据组合体的立体图，选择其主视方向，完成其三面投影图，并标注尺寸。
注：绘图尺寸由立体图直接测量后圆整，底板倒角半径为R5。
按比例1：1绘制。
6．读懂下列投影图，试将正面投影图绘制为全剖视图。
7.已知正五棱柱被截切后的正面投影和部分侧面投影，试完成其水平投影，并补全侧面投影。
8.根据组合体的立体图，选择其主视方向，完成其三面投影图，并标注尺寸。
注：绘图尺寸由立体图直接测量后圆整，按比例1：1绘制。
9．试读懂组合体三面投影图，并补全其三面投影图中所缺的图线。
10．已知组合体的正面和侧面水平投影，试完成其水平投影图。
11.如图所示，已知四边形ABCD的水平投影及AB、BC两边的正面投影, 试完成该四边形的正面投影和侧面投影。
12. 已知正三棱锥被截切后的正面投影和部分水平投影，试完成其侧面投影，并补全水平投影。
机械制图8套试卷及答案(1)
大学考试试卷(1) 答案一、 已知点A 距H 面为12，距V 面为15，距W 面为10，点B 在点A 的左方5，后方10，上方8，试作A 、B 两点的三面投影。
XY W二、作平面四边形ABCD 的投影。
三、完成下列各形体的投影。
1． 2．四、根据给出的视图，补画第三视图（或视图所缺的图线）。
1．2．五、在指定位置将主视图画成全剖视图。
六、在指定位置将主视图画成剖视图。
七、补全螺栓连接图中所缺的图线八、已知两平板齿轮啮合，m1=m2=4mm，z1=20，z2=35，分别计算其齿顶圆、分度圆、齿九、读零件图，并回答问题。
1．该零件采用了哪些视图、剖视图和剖面图？2．指出该零件在长、宽、高三个方向的主要尺寸基准。
，是螺纹（内、外），又是，H是，6.试画出主视图的外形。
答案：1．该零件采用了哪些视图、剖视图和剖面图？说明数量和名称。
该零件采用主视图、俯视图和左视图三个视图，其中，主视图是全剖视图，左视图是局部剖视图，俯视图为半剖视图。
2．指出该零件在长、宽、高三个方向的主要尺寸基准。
高方向基准是零件的底面，长度方向基准是零件上Φ42孔的左端面，宽度基准是宽度方向的对称线。
3．图中G1/2"表示：非螺纹密封的管螺纹，1/2"表示公称直径，是内螺纹是公差带代号，其中，H是基本偏差徐州师范大学试卷(3)答案机械工程系机械制造工艺与设备专业画法几何及机械制图课程班级姓名学号得分一、在平面ABC内作一条水平线，使其到H面的距离为10mm。
(10分)二、作平面△ABC和平面△EFG的交线，并判别可见性。
(10分)三、根据给出的视图，补画第三视图或视图中所缺的图线。
(14分，每题7分)1.四、在指定位置将主视图画成剖视图。
(12分)五、补画视图中的缺线。
(12分)六、指出下列螺纹画法中的错误，并将正确的画在指定位置。
(8分)八、解释轴承304的含义，并在图中画出其与孔和轴的装配结构。
(8分)304：向心球轴承，04表示滚动轴承内径为20mm，3表示尺寸系列。
机械制图习题含参考答案
机械制图习题含参考答案一、单选题（共26题，每题1分，共26分）1.空间点位于投影面或投影轴上时称为（）。
A、特殊位置点B、一般位置点C、以上都不对D、普通位置点正确答案：A2.后视图是（）。
A、由后向前投影B、由右向左投影C、由前向后投影D、由左向右投影正确答案：A3.已知空间点 A（10，15，20），B（8，5，10）则 B 点相对 A 点在（）A、右后下方B、左后下方C、右前上方D、右前下方正确答案：A4.绘制局部放大图时，如果同一机件上有几处被放大的部位，各处的放大比例可以不同，但必须用（）依次编号，表明被放大的部位。
A、罗马数字B、大写中文数字C、阿拉伯数字D、英文大写字母正确答案：A5.产品用放大一倍的比例绘图，在标题栏比例项中应填（）。
A、放大一倍B、1×2C、1:2D、2:1正确答案：D6.机件的真实大小以图样上标注的( )为依据，与图形的大小及绘制的准确度无关。
A、文字说明B、比例C、尺寸数值D、标题栏正确答案：C7.重合断面的轮廓用（）画出。
A、波浪线B、点划线C、粗实线D、细实线正确答案：D8.机械图样中，表示轴线、对称中心线等采用（）。
A、细点画线B、波浪线C、细实线D、粗实线正确答案：A9.某调整螺旋，采用双线粗牙螺纹，螺距为3mm，为使螺母相对螺杆沿轴向移动12mm，螺杆应转( )圈。
A、3B、4C、2.5D、2正确答案：D10.截交线所围成的截面图形称为（）。
A、截断面B、截切体C、截交线D、截平面正确答案：A11.图样上的尺寸是零件的（）尺寸。
A、修理B、毛胚C、最后完工D、下料正确答案：C12.图纸装订成册折迭时，图面之标题栏必须折在( )。
A、底面B、上面C、内侧D、背面正确答案：B13.以对称中心线为界，一半画成视图，一半画成剖视图，称为（）。
A、局部视图B、全剖视图C、局部放大图D、半剖视图正确答案：D14.图纸中汉字应写成（）体，采用国家正式公布的简体字。
机械制图考试题与参考答案
机械制图考试题与参考答案一、单选题（共26题，每题1分，共26分）1.正投影的基本特性主要有真实性、积聚性、（）。
A、统一性B、普遍性C、特殊性D、收缩性正确答案：D2.当轴的公差带完全在孔的公差带之上时，属于（）配合。
A、过盈配合B、不明确性质C、间隙配合D、过渡配合正确答案：A3.分规的用途是( )线段和等分线段。
A、等分与画圆B、画圆C、量取D、转量长度与画圆正确答案：C4.截交线所围成的截面图形称为（）。
A、截切体B、截断面C、截平面D、截交线正确答案：B5.相邻两牙在中径线上对应两点的距离指的是（）。
A、牙型B、线数C、导程D、螺距正确答案：D6.具有过盈的配合称为（）。
A、过盈配合B、过渡配合C、不明确性质D、间隙配合正确答案：A7.锯齿形螺纹常用于（）。
A、连接零件B、单方向传递动力C、锯销D、连接管道正确答案：B8.可能具有间隙或过盈的配合称为（）。
A、过盈配合B、不明确性质C、间隙配合D、过渡配合正确答案：D9.图纸中汉字应写成（）体，采用国家正式公布的简体字。
A、长仿宋B、方正舒体C、新宋D、隶书正确答案：A10.仰视图是（）。
A、由下向上投影B、由上向下投影C、由前向后投影D、由后向前投影正确答案：A11.用剖切面完全地剖开机件后所得的视图，称为（）。
A、半剖视图B、全剖视图C、局部视图D、局部放大图正确答案：B12.比例1:2是（）比例。
A、缩小比例B、原值比例C、放大比例D、以上都不对正确答案：A13.已知某个几何体的主视图、左视图和俯视图分别为长方形、长方形、圆，则该几何体是（）。
A、球体B、长方体C、圆锥体D、圆柱体正确答案：D14.设计给定的尺寸指的是（）。
A、基本尺寸B、实际尺寸C、尺寸偏差D、极限尺寸正确答案：A15.画断面图时，若由两个或多个相交剖切平面剖切得出的移出断面，中间应用（）断开为两个图形。
A、点画线B、粗实线C、虚线D、波浪线正确答案：D16.两圆柱齿轮轴线之间的最短距离称为（）。
四川大学机械制图习题集(第五版)答案
word 格式4. 点4-1. 已知各点的直观图，试作它们的二面投影图，并填写它们距投影面的距离。
班级姓名学号8c'dcba'd' (b')a点距H面距离距Y 面距离单位:毫米4-2. 根据投影图，确定各点所属分角及对V ，H的距离单位:毫米点所属分角4距离4-3. 已知各点的直观图，试作它们的三面投影图，并填写它们距投影面的距离。
米点距H 面距离距V 面距离距W面距离word 格式班级 姓名 学号4-4. 已知点 A 在第三分角等分面上，点 B 与点 A 对称于 V 面，点 C 与 点 A 对称于 X 轴，求各点的二面投影，并说明 B ， C 二点所属分角。
4-6. 已知 A 、 B 、 C 各点的二面投影，并填写各点的坐标，画出各点的直观图。
点 所属分角单位: 毫米点 X 坐标Y 坐标Z 坐标C 在 B 的正 方 mm方 方 方 mm mm mm 4-5. 求各点的第三投影，并比较 A 与 B ，B 与 C 等点的相对位置（以 轴向距离表示）可。
对不可见投影加括号。
4-7. 已知点 A （10，5，20），点 B （25，40，10），试作它们的 三面投影图。
4-8. 已知点 A ，B ， C 的投影图，填写点 B 和点C 对点A 的相对位置 数据。
（上，下） A 在 B 的 （左，右） 在 的（前，后）在点 A 之后 在点 A 之下在点 A 之左或右4. 点word 格式格式wordword格式5. 直线5-3 ．补画出三棱锥的第三投影, 并判断各棱线对投影面的相对位置,填写它们的名称。
