大功率功放电路图
tda7294负反馈功放电路

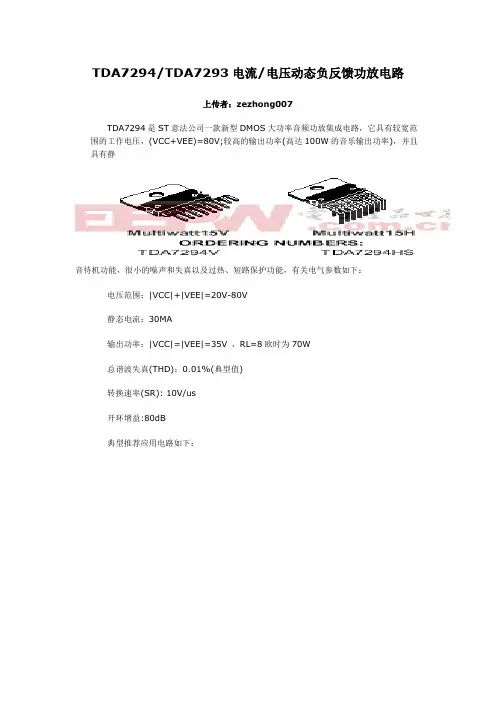

TDA7294/TDA7293电流/电压动态负反馈功放电路上传者：zezhong007TDA7294是ST意法公司一款新型DMOS大功率音频功放集成电路，它具有较宽范围的工作电压，(VCC+VEE)=80V;较高的输出功率(高达100W的音乐输出功率)，并且具有静音待机功能，很小的噪声和失真以及过热、短路保护功能，有关电气参数如下：电压范围：|VCC|+|VEE|=20V-80V静态电流：30MA输出功率：|VCC|=|VEE|=35V ，RL=8欧时为70W总谐波失真(THD)：0.01%(典型值)转换速率(SR): 10V/us开环增益:80dB典型推荐应用电路如下：点击放大PCB图如下BTL接法如下TDA7294的封装参数如下图以下是笔者参照有关推荐电路设计的TDA7294X2 前后级电路图，以及用PROTEL99设计的PCB电路板图。
上图为前级放大部分，为了获得较好的效果，电源用运放和外围元件构成松下伺服电源，以拓宽电源的响应速度，该电路只有在输出电压和输入电压差值大于5V的情况下才能发挥作用，由于采用前后级共用一组电源，后级功放电源的电压较高，本机用正负32V 供电，用Rx ,RY作限流后完全能达到上述条件。
线性放大部分采用发烧级运算放大集成电路AD827，或更好的AD812等，或者用大S的NE5532，设置放大倍数为10，其中R4为阻抗匹配电阻，同时能有效的减少干挠，反馈回路中省去电容，以拓宽频率范围，对电路的稳定没有影响，下图是后级功放部分，采用典型的推荐电路，只不过为了后级扬声器的保护功能，还有应用直流伺服电路，以减少相位失真和拓宽频率响应范围，最大限度的发挥该IC的优良性能。
其中IC的9，10脚外围元件构成静噪和防电流冲击保护电路。
扬声器保护电路有很多种，下面的电路简单而且比较稳定可靠，也可用其它电路，该电路中的继电器的选取很重要，本电路选用日本的OMRON透明银触点继电器。
至于音量电位器，一般的国产电位器在用不到一年的时间，大都会出现接触不良的毛病，在使用时出现令人心烦的噪声，这是发烧友很难接受的，这里选取MALAYSIA进口的ALPS八脚步进电位器，从而克服了以上的毛病。
功放电路
STK465组成的2×30W双声道功放电路--------------------------------------------------------------------------------STK465组成的2×30W双声道功放电路图1是2×30W双声道音频功率放大器，其核心器件ICl采用高保真音响功放集成电路STK465，该电路内包含两个性能指标完全相同的功率放大器，分别用作左、右声道的功放，可保证两个声道放大器指标的一致性。
电路输入阻抗30k，输入灵敏度150mV，电压增益40dB，频率响应：10Hz～100kHz，谐波失真≤0．08％，电源电压范围±(25～35)V。
制作时应注意，正、负电源退耦滤波电容C5、C14的位置应尽量分别靠近sTK465的正、负电源输入端。
如电路有自激现象，则增大C5和C14的容量。
该功放输出功率适中，制作容易，可用作一般家庭的组合音响、卡拉OK设备或VCD机的声音播放。
由于该功放电压增益高达40dB，输入灵敏度高，可省去前置放大器，而直接与卡拉OK机、VCD机等信号源连接。
该功放也可用作家庭影院系统的环绕声功放。
图2×30W双声道功放电路本文来自: 原文网址：/sch/musicop/0080229.html首页> 电路图库> 音响功放25W X 2 LM1875功放电路图---------------------------------------------------------------------------------25W X 2 LM1875功放电路图电路如图1所示，芯片IC采用美国NS公司的LM1875，它具有音色柔美，失真低（0.015%），在小功率时颇有名机风范，广受好评。
输出管采用音色较为温暖柔和的东芝大功率对管2SA1943，2SC5200（VCM=180V，ICM=12A，PCM≥120W，fT=30MHz）。
功率放大器电路图全集
功率放大器电路图全集一．驻极体麦克风前置放大器该电路适用于采用驻极体麦克风的许多应用场合，这里用了以个1.5V的电池.C1和R3用来增强高音和压制低音,也可以根据愿意把它们去掉驻极体麦克风前置放大器二．TDA7057/TDA7057AQ伴音功放电路图· [图文] 差分功放仿真电路· [图文] 飞利浦有源重低音音箱功放电路图(SW2000)· [组图] 采用LM386制作的微小音频放大器电路· [图文] 5000W超轻，高功率放大器电路，无开关电源· [图文] 5,000W ultra-light, high-power amplifier, without switching-mode power supply· [图文] 简单实用的三极功放电路· [图文] 2N3055三极管功率放大器电路 (2N3055 Power Amplifier)· [组图] 摩托罗拉高保真功率放大器电路 (Motorola Hi-Fi power amplifier)· [图文] 带低音炮的10W的音频放大器(10W Audio Amplifier withBass-boost)· [图文] OPA604构成的音频功率放大器电路· [组图] STK465组成的2x30W(立体声)放大器及电路 (Amplifier 2x30W with STK465)·实用的大功率可控硅触发电路原理图· [组图] 低通滤波器电路/低音炮 (Low pass filter-Subwoofer)· [组图] 低阻抗麦克风放大器电路 (Low impedance microphone amplifier) · [图文] 22W音频放大器电路 (22W audio amplifier)· [图文] 100W RMS的放大器电路 (100W rms amplifier)· [组图] 50W功放电路 (50Watt Amplifier)· [图文] 迷你音箱:2W放大器电路 (Mini-box 2W Amplifier)· [图文] Two way cross-over 3500Hz· [组图] 25W场效应管音频放大器(25W Mosfet audio amplifier)· [图文] KMW-306通道无线话筒的原理及电路· [组图] LM1875功放器· [组图] 用LM317制作的功放电路图· [图文] LM1875制作功放电路(含电源电路)· [图文] TA8220功放电路图· [图文] XPT4990音频放大器应用电路· [图文] 大电流输出稳压电源· [图文] LM317高精度放大器电路· [图文] 2030功放电路图· [图文] 什么是高功率放大器· [图文] ZM312型十二路载波机线路放大器的功率放大级部分电路· [图文] 单边功率放大器的基本电路· [图文] 最大功率达到280W的LM3886功放电路图· [图文] BA328录音磁头放大电路· [组图] tda2822m功放电路· [组图] 大功率OCL立体声功放的制作及电路(20～100W×2双通道)· [组图] 用TDA1514制作的简单功放及电路· [组图] TDA2030型立体声功率放大器· [图文] DU30麦克前置放大器电路· [组图] 宽频带视频放大输出电路图· [图文] CD唱机加装自动放音电路· [组图] 傻瓜式混合型功率放大器电路及原理· [图文] 用TDA2822制作的助听器电路· [图文] 影像信号放大电路· [图文] 声音信号放大电路· [图文] 运算放大器音频电路· [图文] 四灯电子管发射机电路· [图文] 带有音频放大器的矿石收音机· [图文] 音频滤波电路· [图文] TDA2030功放电路双电源接法· [图文] TDA2030功放电路单电源电路· [图文] 视频放大器· [图文] 视频前置放大器· [图文] 由电子线路控制的可变增益视频支路放大器· [图文] 视频支路差动放大器· [图文] 双输入视频有线电视放大器· [图文] 简易视频放大器· [图文] 4.5MHz伴音中频放大器· [图文] 通用输出放大器· [图文] 具有低音控制的立体声电唱机放大器· [图文] 立体声前置放大器· [图文] 小型立体声放大器· [图文] 具有音调控制的单片机立体声前置放大器· [图文] 带晶体滤波器的45MHz IF放大器· [图文] RF前置放大器· [图文] 宽带前置放大器· [图文] LC调谐放大器· [图文] 5W 7MHz的RF功率放大器· [图文] 5W 7MHz的RF功率放大器· [图文] 455KHZ IF放大器· [图文] 可转换的HF VHF有源天线· [图文] 455KHz的中频放大器· [图文] 144-2304MHz的UHF宽带放大器· [图文] UHF放大器· [图文] 455KHz简易中频放大器· [图文] 20W 1296KHz的放大器模块· [图文] 采用MAR-1MMIC接收机和扫描机功率放大器· [图文] 用于手提式步话机的2M FET功率放大器· [图文] 10W 10M的线性放大器· [图文] 电视伴音系统· [图文] 宽带功率放大器· [图文] 20W 450MHz放大器· [图文] 30MHZ放大器· [图文] 小型宽带放大器· [图文] 70MHz RF功率放大器· [图文] 广播波段RF放大器· [图文] 435MHz的低噪音GASFET前置放大器· [图文] 宽频带RF放大器· [图文] 采用MAR-x的VHF和UHF前置放大器· [图文] HF前置放大器· [图文] 可增益放大器· [图文] 示波器前置放大器· [图文] 短波接收机的噪声放大限制器· [图文] 场效应管运算放大器传声器混合电路· [图文] 放大器冷却的电路Ⅱ· [图文] 放大器冷却电路Ⅰ· [图文] 前置放大器的收发定序器· [图文] 三极管功率放大电路· [图文] LMC6062仪表放大器· [图文] 红外光电二极管选择性前置放大器· [图文] 电子二分频功率放大器电路· [图文] 2×100W高保真双声道功率放大器· [图文] 单片音响功放集成电路TDA7294构成的100W功率放大器· [图文] 用两块高保真音响集成电路LM1875构成的BTL功率放大器· [图文] 2×70W双声道高保真功率放大器· [图文] 采用STK4040X1构成的70W音频功率放大器· [图文] 采用LM3875T构成的60W高保真功率放大器· [图文] 50W高保真功率放大器电路· [图文] 高保真音响功放集成电路TDA1514构成的40W功率放大器· [图文] 2×30W双声道音频功率放大器· [图文] 单电源、低压、低功耗运算放大器电路· [图文] NE5532前级放大电路· [组图] lm1875+ne5532功放电路· [图文] F4558基本接线图· [图文] 4558前级放大电路· [图文] 用LM1875构成的集成功率放大器电路· [图文] 甲乙类互补功率放大电路· [图文] 功放三极管的三种工作状态工作状态· [图文] 乙类互补对称功放电路· [图文] 实用OTL功放电路· [图文] 单片集成功率放大电路· [图文] QRP测音发声器/电码操作振荡器· [组图] tda2006单电源功放电路· [图文] 3V峰到峰单电源缓冲器· [图文] MOS场效应缓冲放大器· [图文] VFO缓冲放大器· [图文] 大电流缓冲器· [图文] 缓冲器/放大器· [图文] 分立元件功率放大器原理图· [图文] TDA2030功放集成块和BD907/BD908制作的40w功放电路· [图文] TDA7294功率放大电路· [图文] TDA7057/TDA7057AQ伴音功放电路图· [图文] TDA2822电路图· [图文] TDA2616功率放大电路图· [图文] TDA2040应用电路图· [图文] TDA2009 OTL单/双声道功率放大电路图· [图文] TDA1521A功率放大器电路· [图文] TDA1521双通道功率放大电路· [图文] TDA1514功放电路图· [图文] TDA1013伴音功放电路· [图文] TBA820/TBA820M功率放大电路图· [图文] TA8223/TA8223K双通道功率放大电路· [图文] TA8218/TA8218H三通道功放电路图· [图文] TA8211/TA8211AH双通道功放电路· [图文] TA7270/TA7270P功率放大器电路· [图文] TA7250/TA7250P功率放大器电路· [图文] LA4287伴音功放电路图· [图文] TDA3803/TDA3803A伴音处理器电路图· [组图] 音频分配放大器· [图文] 音频放大器。
7294各电路
TDA7294/TDA7293电流/电压动态负反馈功放电路（最新更新于2004/10/13）TDA7294是ST意法公司一款新型DMOS大功率音频功放集成电路，它具有较宽范围的工作电压，（VCC+VEE）=80V；较高的输出功率（高达100W的音乐输出功率），并且具有静音待机功能，很小的噪声和失真以及过热、短路保护功能，有关电气参数如下：电压范围：|VCC|+|VEE|=20V-80V静态电流：30MA输出功率：|VCC|=|VEE|=35V ，RL=8欧时为70W总谐波失真（THD）：0.01%(典型值)转换速率(SR): 10V/us开环增益:80dB典型推荐应用电路如下：PCB图如下BTL接法如下TDA7294的封装参数如下图以下是笔者参照有关推荐电路设计的TDA7294X2 前后级电路图，以及用PROTEL99设计的PCB电路板图。
上图为前级放大部分，为了获得较好的效果，电源用运放和外围元件构成松下伺服电源，以拓宽电源的响应速度，该电路只有在输出电压和输入电压差值大于5V的情况下才能发挥作用，由于采用前后级共用一组电源，后级功放电源的电压较高，本机用正负32V 供电，用Rx ,RY作限流后完全能达到上述条件。
线性放大部分采用发烧级运算放大集成电路AD827，或更好的AD812等，或者用大S的NE5532，设置放大倍数为10，其中R4为阻抗匹配电阻，同时能有效的减少干挠，反馈回路中省去电容，以拓宽频率范围，对电路的稳定没有影响，下图是后级功放部分，采用典型的推荐电路，只不过为了后级扬声器的保护功能，还有应用直流伺服电路，以减少相位失真和拓宽频率响应范围，最大限度的发挥该IC的优良性能。
其中IC的9，10脚外围元件构成静噪和防电流冲击保护电路。
扬声器保护电路有很多种，下面的电路简单而且比较稳定可靠，也可用其它电路，该电路中的继电器的选取很重要，本电路选用日本的OMRON透明银触点继电器。
至于音量电位器，一般的国产电位器在用不到一年的时间，大都会出现接触不良的毛病，在使用时出现令人心烦的噪声，这是发烧友很难接受的，这里选取MALAYSIA进口的ALPS八脚步进电位器，从而克服了以上的毛病。
MOSFET功放电路
目录场效应管功率放大电路 (1)场效应管80W音频功率放大电路 (1)一款性能极佳的JFET-MOSFET耳机功放电路图 (2)100W的MOSFET功率放大器 (2)场效应管(MOSFET)组成的25W音频功率放大器电路图 (4)一种单电源供电的MOSFET功放电路 (6)100W的V-MOSFET功率放大器电路 (6)100W场效应管功率放大电路 (8)全对称MOSFET OCL功率放大器电路图 (9)场效应管功率放大电路如图所示电路是采用功率MOSFET管构成的功率放大器电路。
电路中差动第二级采用2SJ77***率MOSFET，电流镜像电路采用2SK214。
其工作电流为6mA，但电源电压较高(为±50V)，晶体管会发热，因此要接人小型散热器。
场效应管80W音频功率放大电路一款性能极佳的JFET-MOSFET耳机功放电路图100W的MOSFET功率放大器电路图关于电路电容C8是阻止直流电压，如果从输入源的输入直流去耦电容。
如果畅通，将改变这个直流电压偏置值S后续阶段。
电阻R20限制输入电流到Q1 C7 -绕过任何输入的高频噪声。
晶体管Q1和Q2的形式输入差分对和Q9和Q10来源1毫安左右建成的恒流源电路。
预设R1用于调整放大器的输出电压。
电阻R3和R2设置放大器的增益。
第二差的阶段是由晶体管，第三季度和Q6，而晶体管Q4和Q5形式电流镜，这使得第二个差分对漏一个相同的电流。
这样做是为了提高线性度和增益。
Q7和Q8在AB 类模式运行的功率放大级的基础上。
预设R8可用于调整放大器的静态电流。
电容C3和电阻R19组成的网络，提高了高频率稳定度和防止振荡的机会。
F1和F2是安全的保险丝。
电路设置设置在中点R1开机前，然后慢慢调整为了得到一个最低电压（比50mV）输出。
下一步是成立的静态电流，并保持在最低电阻预设的R8和万用表连接跨标记点电路图X和Y的调整R8使万用表读取16.5mV对应50mA的静态电流。
功率放大电路
Q O
uCE
Ucem
8.1功放 一般问题
8.1
功率放大电路的一般问题
（3）甲乙类工作 状态。它是介于甲 类和乙类之间的工 作状态, 即发射结 处于正向运用的时 间超过半个周期, 但小于一个周期, 即导通角θ 大于 180°小于360°, 甲乙类工作状态又 称为AB类工作状态。
8.2 乙类功放
提高效率
3.
减小失真
管子的保护
提高效率的途径 降低静态功耗，即减小静态电流。
4.2 8.1功放 MOSFET 一般问题
8.1
功率放大电路的一般问题
3.
功率放大器的分类
功率放大器根据功放管导通时间的长短（或集电极电流流通 时间的长短或导通角的大小）, 分为以下3种工作状态: （1）甲类工作状 态。甲类工作状态 下，在整个周期内 晶体管的发射结都 处于正向运用, 集 电极电流始终是流 通的, 即导通角θ 等于360°, 甲类 工作状态又称为A 类工作状态。
＋UCC
Rc V1 Rb R1 VD1 VD2 V2 ui V5 －UEE V4 V3
准互补对称电路
8.3 甲乙类 功放
8.3.2
静态偏置
甲乙类单电源互补对称电路
1.
调整R1、R2 阻值的大小，可使
1 VK VCC 2
此时电容上电压
1 VC VCC 2
2.
动态工作情况
K点电位受到限制
此电路存在的问题：
8.3 甲乙类 功放
8.3.1
c ＋
甲乙类双电源互补对称电路
c Ic
c＋Βιβλιοθήκη b－ Ic b Ib Ie
c
－
b b
Ib Ie e － (a) e －
转载TDA7294制作的200W功放电路
TDA7294 200W 2.1低音炮电路图SGS-THOMSON意法微电子公司向中国大陆推出一款音色颇有新意的DMOS大功率集成功放TDA7294,一扫以往线性集成功放和厚膜集成功放生、冷、硬的音色,广泛用于Hi-Fi领域,如家庭影院、有源音箱。
该器件为15脚封装,外形如图所示。
各端脚作用如下:①脚为待机端；②脚为反相输入端；③脚为正相输入端；④脚接地；⑤、⑾、⑿脚为空脚；⑥脚为自举端；⑦脚为+Vs(信号处理部分）；⑧脚为-Vs(信号处理部分)；⑨脚为待机脚；⑩脚为静音脚；⒀脚为+Vs(末级）;⒁脚为输出端；⒂脚为-Vs(末级）。
欧洲著名TDA7294内部线路设计以音色为重点，兼有双极信号处理电路和功率MOS的特点，具有耐压高、低噪音、低失真度、重放音色极具亲和力等特色；短路电流及过热保护功能使其性能更加完善。
TDA7294主要参数为：Vs（电源电压）为±10V ~±40V；I0（输出电流峰值）为10A；TDA7294标准应用电路闭环增益为30dB，增大R3或减小R2可以提高放大器增益,反之增益下降；R4、C4决定待机时间常数，取值大时增加等待开/关时间，反之缩短时间；R5、R6、C3决定静音时间常数，取值大时静音时间延长，反之缩短；当控制端接低电位时为待机或静音状态。
当控制端接Vs时，因（R5+R6）〉R4，⑩脚比⑨脚后升到高电位，而关机时先变为低电位，这就使待机和关机过程均在静音状态下进行，保证了放大器开关机无噪声。
【元器件选择与安装】（1）安装：自装之前应备齐器件,元件选用优质正品。
滤波电解电容容量应达到6800μF（最好10000UF）,耐压50V；电阻采用金属模型；整流管电流应为5A以上；电源变压器可采用环形，也可以采用EI型以降低成本，但容量应该足够大，最好400-500W，这样才能保证放大器低频特性优良。
元件备齐后，须用万用表逐一检查，避免把开路、短路或变质元件装入电路板，给下一步通电调试带来麻烦。
TDA7293大功率高保真功放集成电路
TDA7293大功率高保真功放集成电路TDA7293大功率高保真功放集成电路TDA7293是ST（SGS－THOMSON）公司出品的一款大功率高电压（比TDA7294高±10V）DMOS高保真功放集成电路，额定输出功率为100W。
最大工作电压为120V。
其主要参数如下电源电压（双电源）最小＝±12典型＝±50最大＝±60 V输出功率Vs＝±45V R=8Ω140 ｗ输出功率8?Ω±40V 谐波失真10% 100W总谐波失真5W 0.005%开环电压增盖80 ｄB转折速率15 ｖ／μS输出电流 6.5 A输入阻抗100 120 150 KΩTDA7293和TDA7294的内部结构基本一样，分为三级：差分输入级由双极型晶体管组成，推动级和功率输出级采用场效应管，这种结构可以综合双极型晶体管低噪音和功率场效应管在线性、温度系数、音色上的优势。
音色优美，兼顾了双极信号处理电路和MOS功率管的优点，具有低失真、低噪音、高耐压以及开关机静音、过热保护、短路保护等优点。
TDA7293外观大小和TDA7294一样，也是15脚封装，各引脚的功能与TDA7294大致相同，只有几个脚稍有出入。
TDA7293各脚的作用如下：①脚是待机地；②脚是反相输人端；③脚是正相输人端；④脚是地；⑤脚是短路电流检测端，通常作为悬空；⑥脚是自举端；⑦脚是正电源输入端（信号处理部分）；⑧脚是负电源输入端（信号处理部分）；⑨脚是待机端；⑩脚是静音端；(11)是缓冲驱动输出端（桥接时使用）；(12)脚是反馈输人端；(13)脚是正电源输人端（功率输出级部分）；(14)脚是功率输出端；(15)脚是负电源输入端（功率输出级部分）。
TDA7293的⑨脚为静音为控制端，当该脚低于2.5V时，TDA7293执行静音操作，输出端无信号输出；⑩脚为待机模式控制端，当该脚低于2.4V时，TDA7293工作在待机模式，内部电路停止工作。
MOSFET功放电路
目录场效应管功率放大电路 (1)场效应管80W音频功率放大电路 (1)一款性能极佳的JFET-MOSFET耳机功放电路图 (2)100W的MOSFET功率放大器 (2)场效应管(MOSFET)组成的25W音频功率放大器电路图 (4)一种单电源供电的MOSFET功放电路 (6)100W的V-MOSFET功率放大器电路 (6)100W场效应管功率放大电路 (8)全对称MOSFET OCL功率放大器电路图 (9)场效应管功率放大电路如图所示电路是采用功率MOSFET管构成的功率放大器电路。
电路中差动第二级采用2SJ77***率MOSFET，电流镜像电路采用2SK214。
其工作电流为6mA，但电源电压较高(为±50V)，晶体管会发热，因此要接人小型散热器。
场效应管80W音频功率放大电路图100W的MOSFET功率放大器电路图关于电路电容C8是阻止直流电压，如果从输入源的输入直流去耦电容。
如果畅通，将改变这个直流电压偏置值S后续阶段。
电阻R20限制输入电流到Q1 C7 -绕过任何输入的高频噪声。
晶体管Q1和Q2的形式输入差分对和Q9和Q10来源1毫安左右建成的恒流源电路。
预设R1用于调整放大器的输出电压。
电阻R3和R2设置放大器的增益。
第二差的阶段是由晶体管，第三季度和Q6，而晶体管Q4和Q5形式电流镜，这使得第二个差分对漏一个相同的电流。
这样做是为了提高线性度和增益。
Q7和Q8在AB 类模式运行的功率放大级的基础上。
预设R8可用于调整放大器的静态电流。
电容C3和电阻R19组成的网络，提高了高频率稳定度和防止振荡的机会。
F1和F2是安全的保险丝。
电路设置设置在中点R1开机前，然后慢慢调整为了得到一个最低电压（比50mV）输出。
下一步是成立的静态电流，并保持在最低电阻预设的R8和万用表连接跨标记点电路图X和Y的调整R8使万用表读取16.5mV对应50mA的静态电流。
注意事项质量好的印刷电路板组装的电路。
第九章 功率放大电路
时, 允许的最大功耗 Pcm 仅为1W,加了120mm×120 mm×4 mm的
散热片后, 其Pcm可达到10 W。 在实际功率放大电路中,为了 提高输出信号功率, 在功放管一般加有散热片。
第9章 功率放大电路
9.1.4 提高效率的方法
第9章 功率放大电路
9.2 互补对称功率放大电路
9.2.1 双电源互补对称电路 (OCL电路)
第9章 功率放大电路
第9章 功率放大电路
9.1 功率放大电路概述 9.2 互补对称功率放大电路 9.3 集成功率放大器
第9章 功率放大电路
9.1 低频功率放大电路概述
实际的放大电路中，输出信号要驱动一定的负载装置，如收音机中扬声器的音圈、 电动机控制绕组、计算机监视器或电视机的扫描偏转线圈等。所以，实际的多级放大 电路除了应有电压放大级外，还要求有一个能输出一定信号功率的输出级，这类主要 用于向负载提供功率的放大电路常称为功率放大电路。
第9章 功率放大电路
2. 效率要高 放大电路输出给负载的功率是由直流电源提供的。在输出 功率比较大时，效率问题尤为突出。如果功率放大电路的效 率不高，不仅造成能量的浪费，而且消耗在电路内部的电能 将转换为热量，使管子、元件等温度升高而损毁。为定量反
映放大电路效率的高低，定义放大电路的效率为 η,
Po 100% PE
9.1.1 分类
•按晶体管导通时间不同，可分为甲类、乙类、甲乙类等
iC O O O iB iB iC iC iC iC iC
t
O O
iB O iB
t
O O
iB O iB
t
t t
(a) 甲类 (b) 乙类
图 9 – 1 甲类、乙类、甲乙类功率放大电路的工作状态示意图
TDA2030A BT大功率功放低音炮电路图
TDA2030A BT大功率功放低音炮电路图此功放是以集成电路TDA2030为中心组成的功率放大器，具有失真小、外围元件少、装配简单、功率大、保真度高等特点，很适合无线电爱好者和音响发烧友自制!套件采用4个TDA2030A组成双通道的BTL电路。
套件所用的电阻为金属膜电阻，小电解电容使用22UF，两个大滤波电容为4700UF/25V（实测耐压可达40v左右）小体积电解电容，其它电容采用金属化CBB无极性电容。
电路板设计精良，噪音小，美观大方，一推出就得到广大网友的喜爱。
既然是DIY 产品，就存在升级的地方，比如说将TDA2030A代换成1875表现可能会更出众。
之所以本站没有选用1875的原因是它的成本太高啦！“不惜成本，只求效果”的烧友可以将本板继续DIY一套音响成百上千是很正常的事！TDA2030A是目前性价比最高的功放集成块之一，内部有完善的过载及过热保护，是入门级功放制作的绝佳选择。
TDA2030A的工作电压范围较广，从±6～±22V都可以正常工作。
今天就让我们用TDA2030A来做一款BTL功放。
BTL电路的特点就是在相同的供电电压下，可以得到较普通功放两倍以上的输出功率（这一点音响爱好者都是知道的）。
下图为TDA2030A BTL功放的电路图，在±16V供电的时候可输出34W的功率，想获得更大的输出功率可提高供电电压，但最高不可超过±22V。
TDA2030A BTL电路套件实物图及原理图和电源电路：其中的一个通道，立体声只需做两个同样的电路就可以了。
制作过程:只要跟着一步一步将所需元件装上去，保管一装就OK，无需任何的调试。
先安装电阻和跳线，电阻全部为金属膜电阻。
接着是四个22U/25V和两个10U/50V的电容，电容为电解电容。
还有四个0.1U 以及两个1U的汤姆逊金属化CBB无极性电容。
虽然这些电容较普通电容贵上不少，但高品质的电容换来的是稳定的性能以及较高的信噪比，声音更加圆润顺耳，到主角TDA2030A上场了，一共用了四个TDA2030A，每两个组成一个通道的BTL电路。
功率放大器原理及电路图PPT课件
uA=（EC-UCES1） 。
ωt
VT2 ub2
ic2
RL uL
ui负半周时VT2管饱和导通，VT1管截止。VT2管的直流电源由电容C上充 的电尽荷管供每给管，饱u和A=导U通CE时S2的≈0电流很大，但相应的管压降很小，这样，每管的管 耗就很小，放大器的效率也就很高
uA近似为矩形波电压，幅值为（EC-2UCES）。若L、C和RL串联谐振回路调谐 在输入信号的角频率ω上，且回路的Q值足够高，则通过回路的电流ic1或ic2是角频 率为ω的余弦波，RL上可得相对输入信号不失真的输出功率。
0.5fβ fβ 0.2fT fT
第15页/共56页
1 高频功率放大器的动态特性
1、 放大区动态特性方程 当放大器工作在谐振状态时，其外部电路电压方程为：
若设： ub Ubm cost
ic
由上两式消除cos t 可得：
uBE
U BB
Ubm
EC uce U cm
又利用晶体管的内部特性关系式（折线方程）：
Icmax
ic
ic1
ic2 ic3
Ico
ωt
θc
θc
其中各系数分别为：
1
I co 2
icd (t )
I cmax
sinc c cosc ) 1 cosc
I cmax 0
c
1
I cm1 2
c c
ic
costd(t )
1
I cmax (
c
sin c cos c 1 cos c
(4)不能用线性模型电路分析，一般采用图解法分析和折线法
第1页/共56页
功率放大器按工作状态分类：
A（甲）类：导通角为 180o
2030电路图
2030电路图2009-11-09 11:38TDA20302008-08-21 08:51性能主要指标：TDA2030简介：TDA 2030 是一块性能十分优良的功率放大集成电路，其主要特点是上升速率高、瞬态互调失真小，在目前流行的数十种功率放大集成电路中，规定瞬态互调失真指标的仅有包括TDA 2030 在内的几种。
我们知道，瞬态互调失真是决定放大器品质的重要因素，该集成功放的一个重要优点。
TDA2030 集成电路的另一特点是输出功率大，而保护性能以较完善。
根据掌握的资料，在各国生产的单片集成电路中，输出功率最大的不过20W，而TDA 2030的输出功率却能达18W，若使用两块电路组成BTL电路，输出功率可增至35W。
另一方面，大功率集成块由于所用电源电压高、输出电流大，在使用中稍有不慎往往致使损坏。
然而在TDA 2030集成电路中，设计了较为完善的保护电路，一旦输出电流过大或管壳过热，集成块能自动地减流或截止，使自己得到保护（当然这保护是有条件的，我们决不能因为有保护功能而不适当地进行使用）。
TDA2030 集成电路的第三个特点是外围电路简单，使用方便。
在现有的各种功率集成电路中，它的管脚属于最少的一类，总共才5端，外型如同塑封大功率管，这就给使用带来不少方便。
TDA2030 在电源电压±14V，负载电阻为4Ω时输出14瓦功率（失真度≤0．5％）；在电源电压±16V，负载电阻为4Ω时输出18瓦功率（失真度≤0．5％）。
该电路由于价廉质优，使用方便，并正在越来越广泛地应用于各种款式收录机和高保真立体声设备中。
该电路可供低频课程设计选用。
输出功率：10 ~ 20W（额定功率）；频率响应：20Hz ~ 100kHz（≤3dB）谐波失真：≤1％ (10W,30Hz~20kHz）；输出阻抗：≤0.16Ω;输入灵敏度：600mV（1000Hz，额定输出时）双电源供电BTL音频功率放大器工作原理:用两块TDA2030 组成如图1所示的BTL功放电路，TDA2030（1）为同相放大器，输入信号V in通过交流耦合电容C1馈入同相输入端①脚，交流闭环增益为K VC①＝1＋R3 / R2≈R3 / R2≈30dB。
NE5532功率放大器
摘要随着音响技术的发展，整个音响技术领域发生了巨大的变化，它不仅融合了音频技术和功放技术，现代人对听觉的水平要求越来越高，所以对音响的音质真色，音高和音强等音质状况本来面貌的能力，同时对声音信号进行必要的修饰和加工。
因此，此次实训题目是双通道集成功率放大器。
本文主要介绍的是由NE5532芯片构成的音频放大器，它在音频应用场合提供低失真度和较高质量的音色，以及具有较宽的通频带。
放大倍数可根据需要更改，方便设计者研究。
关键词：音频技术；NE5532芯片；功率放大器AbstractWith the development of audio technology, gigantic change happened in the entire audio technology field , it has fused not only VF technology and meritorious service readjust oneself to a certain extent technology, horizontal demand of modernist to sense of hearing is more and more high, therefore to real color of the audio acoustic fidelity , pitch accord waits for an acoustic fidelity by force status original face ability, carries out necessary polishing and treating on sound signal at the same time. That reality trains examination questions is a binary channels integration power amplifier therefore , this time.That the main body of a book is introduced mainly is the VF amplifier being composed of NE5532 chip, as well as having broader band its tone colour applying occasion providing low distortion degree and higher mass in VF. Need changes , the convenient designer studies multiplications but basis.Keywords:VF technology;NE5532 chip; Power amplifier目录引言 (1)1主要器件功能介绍 (1)1.1三极管 (1)1.1.1三极管外形特征 (1)1.1.2达林顿三极管 (1)1.1.3三极管工作原理 (2)1.2 NE5532芯片 (2)1.2.1 NE5532的管脚分布 (2)1.2.2 NE5532的特点 (2)1.2.3 NE5532的主要参数 (3)2集成功率放大电路 (3)2.1负反馈电路作用及原理 (3)2.1.1放大器非线性失真 (4)2.1.2放大器幅频特性 (4)2.1.3负反馈降低噪声原理 (5)2.2自激及消振 (5)2.2.1自激 (5)2.2.2消振电路原理 (6)2.3功率放大器工作原理 (6)3双声道集成功率设计 (6)3.1 原理图设计 (6)3.2 电路音量调节部分 (6)3.3 NE5532构成前级电压放大 (6)3.4 三极管构成后级电流放大 (6)4实物制作与调试说明 (7)4.1 制作电路板 (7)4.1.1 PCB设计流程如图7所示。
功放电路图
功放维修图解目前流行的功率放大器除采用集成电路功放外几乎都是用分立元件构成的OCL电路。
基本电路由差动输入级、电压放大级、电流放大级（推动级）、功率输出级和保护电路组成。
附图A是结构框、图B是实用电路例图，有结构简单的基本电路形式，也有增加了辅助电路和补偿电路的复杂电路形式。
本文把常见的OCL电路分解成几块，从电路的简单原理，常见的电路构成，检查时电路的识别，维修的基本方法逐个进行介绍。
认识了局部电路拼出整个电路图时功放的维修就相对容易多了。
C是电压分布图。
电压测量是功放检修中基本方法，电压分布是以输入端到输出端为0V中轴线，越向上红色越深表示正电压越高，越向下蓝色越深表示负电压越低。
图B这种全对称电路电压也正负对称，是检修测量的主要依据。
一、差动输入级图1是最基本的差动（差分）输入级电路，它由两个完全对称的单管放大器组合而成，两个管的基极分别是正负输入端。
一个输入端作为信号输入用，另一个输入端为反向输入末端负反馈用。
因其能有效地抑制输出端的零点漂移而成为OCL电路的输入门户。
输入级有单差动和双差动之别，单差动电路简洁，双差动对称性好。
从前级送来的信号通过一个电容和电阻所连接的三极管就是差动输入级，相邻的同型号管子就是差动的另一半。
输入端接的是一个管的基极则是单差动，如接着两个管的基极，就是双差动。
为克服电源波动对电路的影响，图2在差动放大器的发射极增加了恒流源。
有的在集电极增加了镜流源如图3，保证了差动两管静态电流的一致性。
图4是既有恒流源又有镜流源的高挡机采用的差动输入电路。
图5、6、7 是常见的三种恒流源电路，尤其是图6这种利用二极管箝位方式用的最多，两个二极管将三极管基极稳定在1.4V左右，在电源电压波动时，差动级的静态电流保持不变，提高了放大器的稳定性。
图8、9镜流源中两个三极管基极相连，发射极电阻相同，流过两管的电流一样，像照镜子一样确保差动两个管的静态电流一致性。
这两部分电路的识别方法是差动管两发射极电阻归到一点后所连接的三极管就是恒流源，它最明显的特点就是基极上接有二极管或稳压管。
LM3886制作的低音炮电路图
使用LM3886制作的低音炮电路图导读：LM3886TF是美国NS公司推出的新型的大功率音频放大集成电路，其后面的TF为全绝缘封装，和L M1875T相比，它的功率较大，在额定工作电压下最大可达68Ｗ的连续不失真LM3886TF是美国NS公司推出的新型的大功率音频放大集成电路，其后面的TF为全绝缘封装，和 LM1875T相比，它的功率较大，在额定工作电压下最大可达68Ｗ的连续不失真平均功率，同样具有比较完善的过压过流过热保护功能，最可贵的是它具有自动抗开关机时的电流冲击的功能，使扬声器能够安全的工作。
LM3886优异的性能，使得它在近几年音响制作中广泛的应用，许多成品功放机中就有直接的应用它担任后级功放或者用它作为重低音放大电路。
采用了美国NS公司（国家半导体公司）推出的新型高保真音响功放集成电路LM 3886TF作功率放大，用运放NE5532或AD827作前置线性放大和音调放大。
其特点有：输出功率大（连续输出功率68W）、失真度小（总失真加噪声<003％）、保护功能（包括过压保护、过热保护、电流限制、温度限制、开关电源时的扬声器冲击保护、静噪功能）齐全，外围元件少，制作调试容易，工作稳定可靠。
由于用它制作功率放大电路具有简易，适用的特点，特别适合于烧友以及电子爱好者的制作。
LM3886TF的电气参数如下：LM3886在VCC=VEE=28V、 4欧负载时能达到68W的连续平均功率，在VCC=VEE=35V，8欧负载时能达到50W的平均功率。
具有较宽的电源电压范围VCC+VEE为20V-94V；总谐波失真+噪声：60W 20Hz<F转换速率(SLEW RATE):VIN=2.0VP-P、tRISE=2ns 时的值为 19V/us总静态电流：50mA输入偏流： 0.2uA增益带宽乘积: 8 MHZLM3886各脚位定义LM3886典型应用电路LM3886实际应用电路一例。
