电力排管专项施工方案
![电力排管专项施工方案](https://img.taocdn.com/s3/m/4e7f038fd4bbfd0a79563c1ec5da50e2534dd157.png)
电力排管专项施工方案
一、前言
电力排管工程是埋地电力输电线路的重要组成部分,是保障电力传输稳定可靠
的关键环节。
本文旨在提出电力排管专项施工方案,确保电力管道施工质量和安全。
二、施工前准备
1.方案设计
•根据实际情况绘制电力排管施工图纸,设计排管线路布局。
•确定施工工艺、施工方案及所需材料,以保证施工的有序进行。
2.人员配置
•确保项目主管工程师、技术负责人及相关施工人员具备相关证书和经验。
•为施工人员提供必要的施工培训。
三、施工过程
1.土方开挖
•按照设计要求,进行电力排管的开挖工程。
•确保施工现场安全,避免损害其他设施。
2.管道敷设
•将电力排管按照设计图纸进行准确敷设,保证管道的水平和垂直度。
•检查管道连接处是否牢固,确保电力输送通畅。
3.管道保护
•在管道敷设完毕后,采取必要措施进行管道保护,如加固支撑,设置警示标识等。
四、施工验收
1.质量验收
•完成电力排管施工后,进行质量验收,检查管道是否符合设计要求。
•对施工过程中出现的问题进行整改。
2.安全验收
•完成施工后进行安全验收,确保施工过程中未发生安全事故。
•对施工人员的安全防护措施进行评估。
五、总结与展望
电力排管专项施工方案的制定和实施需要严格按照相关规定和标准进行,以确保电力输送过程中的稳定性和安全性。
未来,随着电力行业的发展,电力排管施工技术将继续不断创新,为电力输送提供更高效、更可靠的技术支持。
以上是电力排管专项施工方案的详细内容,希望能为电力排管施工提供参考,保障工程的质量和安全。
电力排管施工方案
![电力排管施工方案](https://img.taocdn.com/s3/m/5fccf602bf23482fb4daa58da0116c175f0e1e3d.png)
电力排管施工方案一、工程概况与条件本工程涉及电力排管的建设与安装,目的是优化电力线路的布置,提高供电效率与安全性。
工程位于[具体地址],地理环境[描述地理特点],气象条件为[描述气象特点]。
排管材质选用[具体材质],规格为[具体规格],数量及长度根据实际电力线路布置需求确定。
施工前需完成场地平整、临时道路建设等基础性工作。
二、施工指导与原则本工程遵循国家及地方电力工程施工规范与标准,以安全、高效、经济为原则,确保施工质量与安全。
施工期间,应合理安排工期,减少对环境的影响,保障周边居民与单位正常用电需求。
三、组织机构与责任工程设立项目经理部,下设技术部、安全部、质量部、物资部等部门,各部门职责明确,协同工作。
项目经理对工程质量、安全、进度全面负责,各部门负责人按职责分工执行具体工作。
四、施工准备与设施施工前,应完成施工图纸审查、材料采购、人员培训等准备工作。
施工现场应设置安全警示标志,配置消防设施,确保施工安全。
同时,搭建临时设施,如办公区、生活区等,以满足施工期间人员生活与工作需要。
五、劳动力组织与计划根据工程需求,合理组织劳动力资源,制定详细的劳动力计划。
施工过程中,根据工程进度及时调整劳动力配置,确保工程顺利进行。
同时,加强劳动力培训与管理,提高施工人员的技能与安全意识。
六、机具设备与配备施工所需机具设备包括但不限于挖掘机、装载机、起重机、电缆敷设机等。
设备选型应满足施工需求,确保施工质量与效率。
施工前,应对设备进行检修与调试,确保设备性能良好。
施工过程中,应定期对设备进行维护与保养,延长设备使用寿命。
七、平面布置与图纸平面布置图应详细标注电力排管的走向、埋深、拐点等信息,以便于施工人员准确操作。
图纸应准确反映设计意图与现场实际情况,避免出现偏差。
施工过程中,应根据实际情况及时调整平面布置,确保施工质量与安全。
八、施工方法与措施排管安装:按照施工图纸要求,使用挖掘机进行沟槽开挖,确保沟槽宽度、深度符合设计要求。
电力排管建筑施工要求
![电力排管建筑施工要求](https://img.taocdn.com/s3/m/71e9d743763231126edb1177.png)
电力排管施工要求一、施工工艺流程电力排管施工工艺流程:测量放线→沟槽开挖→沟槽支护→C15混凝土基础→模板支撑→钢筋绑扎→混凝土浇筑→人井砌筑→养生→模板拆除→排管安装→回填碾压→恢复路面→竣工验收。
二、电缆排管敷设的要求1.电缆排管所需孔数,除按电网规划确定敷设电缆根数外,还需有适当备用孔供更新电缆用,但排管的最大规模不宜超过21孔。
排管顶部土壤覆盖深度不宜小于0.5m,且与电缆、管道(沟)及其他构筑物的交叉距离应满足有关规程的要求。
2.选择排管路径时,尽可能取直线,在转弯和折角处,应加工井。
在直线部分,两工井之间距离以120~140m为宜,排管在工井处的管口应封堵。
?3.排管地基应坚实、平整,不得有沉陷。
不符合要求时,应对地基进行处理并夯实,以免地基下沉损坏电缆。
排管应有0.3%的坡度,使积水流向工井。
?4.工井的尺寸应考虑电缆的弯曲半径和满足接头安装的需要,工井的高度应使工作人员能站立操作,且不小于1.9m,工井底应有积水坑,向集水坑泄水坡度不应小于0.3%。
?5.工井内电缆支架应有良好的接地,托架应作防腐处理。
工井内应预埋构件,便于在敷设电缆使用牵引机械时固定滑轮。
?6.排管建成后及敷设电缆前,应用试验棒疏通检查排管内壁有无尖刺或其他障碍物,防止敷设时损伤电缆。
?7.排管应使用对电缆金属护套无腐蚀作用的材料制成,如水泥管或玻璃钢管。
管的内径不宜小于电缆外径的1.5倍,且不小于150mm。
管子内部必须光滑,管子连接时,管孔应对准,接缝应严密,不得有地下水和泥浆渗入。
?8.工井内的两侧除需预埋供安装用立柱支架等铁件外,在顶板和底板以及与排管接口部位,还需预埋供吊装电缆用的吊环以及供电缆敷设施工所需的拉环。
安装在工井内的金属构件皆应用镀锌扁钢与接地装臵连接。
每座工井应设接地装置,接地电阻不应大于10欧姆。
在10%以上的斜坡排管中,应在标高较高一端的工井内设置防止电缆因热伸缩而滑落的构件。
结合四流中路电力管道敷设,说明设计及施工要求:电力管道的敷设一般采用直埋式或钢筋混凝土管廊式。
电力排管施工要求
![电力排管施工要求](https://img.taocdn.com/s3/m/1eb97e6d6137ee06eef91864.png)
电力排管施工要求一、施工工艺流程电力排管施工工艺流程:测量放线-沟槽开挖-沟槽支护- C15混凝土基础T模板支撑T钢筋绑扎T混凝土浇筑T人井砌筑T养生T 模板拆除—排管安装—回填碾压—恢复路面—竣工验收。
二、电缆排管敷设的要求1.电缆排管所需孔数,除按电网规划确定敷设电缆根数外,还需有适当备用孔供更新电缆用,但排管的最大规模不宜超过21孔。
排管顶部土壤覆盖深度不宜小于0.5m,且与电缆、管道(沟)及其他构筑物的交叉距离应满足有关规程的要求。
2.选择排管路径时,尽可能取直线,在转弯和折角处,应加工井。
在直线部分,两工井之间距离以120〜140m为宜,排管在工井处的管口应封堵。
3.排管地基应坚实、平整,不得有沉陷。
不符合要求时,应对地基进行处理并夯实,以免地基下沉损坏电缆。
排管应有0.3%的坡度,使积水流向工井。
4.工井的尺寸应考虑电缆的弯曲半径和满足接头安装的需要,工井的高度应使工作人员能站立操作,且不小于1.9m,工井底应有积水坑,向集水坑泄水坡度不应小于0.3%。
5.工井内电缆支架应有良好的接地,托架应作防腐处理。
工井内应预埋构件,便于在敷设电缆使用牵引机械时固定滑轮。
6.排管建成后及敷设电缆前,应用试验棒疏通检查排管内壁有无尖刺或其他障碍物,防止敷设时损伤电缆。
7.排管应使用对电缆金属护套无腐蚀作用的材料制成,如水泥管或玻璃钢管。
管的内径不宜小于电缆外径的 1.5倍,且不小于150mm管子内部必须光滑,管子连接时,管孔应对准,接缝应严密,不得有地下水和泥浆渗入。
8.工井内的两侧除需预埋供安装用立柱支架等铁件外,在顶板和底板以及与排管接口部位,还需预埋供吊装电缆用的吊环以及供电缆敷设施工所需的拉环。
安装在工井内的金属构件皆应用镀锌扁钢与接地装臵连接。
每座工井应设接地装置,接地电阻不应大于10欧姆。
在10%以上的斜坡排管中,应在标高较高一端的工井内设置防止电缆因热伸缩而滑落的构件。
结合四流中路电力管道敷设,说明设计及施工要求:电力管道的敷设一般采用直埋式或钢筋混凝土管廊式。
电力排管安全施工方案
![电力排管安全施工方案](https://img.taocdn.com/s3/m/0abcf0c4d1d233d4b14e852458fb770bf78a3b25.png)
电力排管安全施工方案一、前言电力排管施工是电力系统建设中的重要环节,为确保工程的顺利进行和参与人员的安全,制定科学的安全施工方案至关重要。
本文旨在提供一套有效的电力排管安全施工方案,以确保施工过程中安全第一,风险最小化。
二、施工准备1.工程前期准备:在进行电力排管施工前,需对施工现场进行全面勘察,了解地形地貌情况,确保施工所需设备、材料齐全,施工人员健康状况良好。
2.施工方案制定:根据勘察结果,制定详细的施工方案,包括施工方法、施工周期、安全措施等。
3.安全培训:组织施工人员进行必要的安全培训,确保每位施工人员了解安全规定、应急预案、安全操作流程等。
三、施工过程安全控制1.管道布置:根据设计要求,合理布置电力排管,确保通风、排水畅通。
2.安全防护:施工现场应设置明显的安全警示标识,配备必要的安全防护设施,如安全带、安全帽、手套等。
3.施工质量控制:严格按照设计要求进行施工,确保电力排管安装牢固、无泄漏等质量问题。
4.施工现场管理:指定专人负责现场管理,监督施工人员操作,及时发现并解决安全隐患。
5.紧急应对:制定完善的紧急应对预案,定期组织应急演练,提高应对突发事件的能力。
四、施工后整理1.安全检查:施工结束后,进行全面的安全检查,确保施工现场无残留物、无安全隐患。
2.档案归档:对施工方案、安全检查记录等资料进行整理归档,作为今后施工经验总结和参考。
五、总结电力排管施工是一项复杂而重要的工程,安全施工意义重大。
通过严格遵循安全施工方案,科学规范施工作业,可有效降低施工风险,保障施工的安全进行。
希望以上方案能为电力排管施工提供一定的参考,确保工程顺利进行,人员安全无忧。

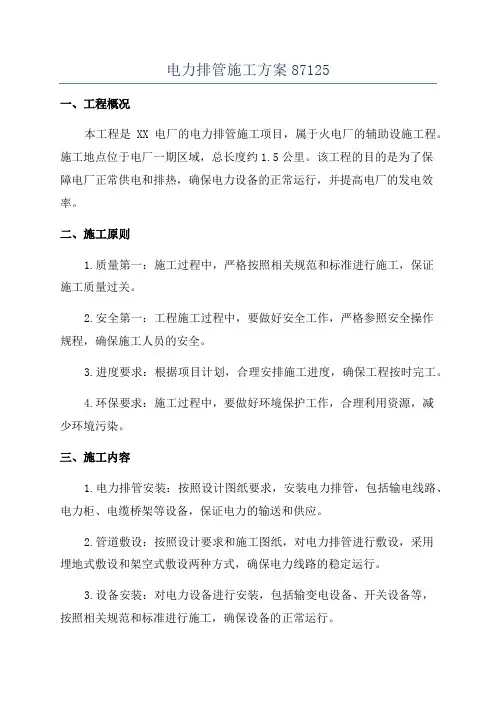

电力排管施工方案87125
![电力排管施工方案87125](https://img.taocdn.com/s3/m/4b942161905f804d2b160b4e767f5acfa1c783f1.png)
电力排管施工方案87125一、工程概况本工程是XX电厂的电力排管施工项目,属于火电厂的辅助设施工程。
施工地点位于电厂一期区域,总长度约1.5公里。
该工程的目的是为了保障电厂正常供电和排热,确保电力设备的正常运行,并提高电厂的发电效率。
二、施工原则1.质量第一:施工过程中,严格按照相关规范和标准进行施工,保证施工质量过关。
2.安全第一:工程施工过程中,要做好安全工作,严格参照安全操作规程,确保施工人员的安全。
3.进度要求:根据项目计划,合理安排施工进度,确保工程按时完工。
4.环保要求:施工过程中,要做好环境保护工作,合理利用资源,减少环境污染。
三、施工内容1.电力排管安装:按照设计图纸要求,安装电力排管,包括输电线路、电力柜、电缆桥架等设备,保证电力的输送和供应。
2.管道敷设:按照设计要求和施工图纸,对电力排管进行敷设,采用埋地式敷设和架空式敷设两种方式,确保电力线路的稳定运行。
3.设备安装:对电力设备进行安装,包括输变电设备、开关设备等,按照相关规范和标准进行施工,确保设备的正常运行。
4.电气检测:对安装完毕的电力设备进行电气检测,检查设备的接线是否正确、设备是否正常运行等,确保设备安全可靠。
5.试运行:在施工结束后,对安装完毕的电力设备进行试运行,检查设备运行是否正常、性能是否稳定,并进行调试,确保设备达到设计要求。
四、施工流程1.前期准备:组织相关人员对施工图纸进行审核,制定施工方案和施工计划,准备施工所需材料和设备。
2.土建施工:进行电力排管的基础施工,包括开挖、回填、打桩等,确保基础结构的稳定。
3.电气设备安装:对电力设备进行安装,按照相关规范和标准进行施工。
4.电力排管安装:依据设计图纸要求,安装电力排管和相关配套设施,保证电力线路的正常运行。
5.管道敷设:对电力排管进行敷设,根据实际情况选择合适的敷设方式6.电气检测:对安装完毕的电力设备进行电气检测,确保设备符合要求。
7.试运行和调试:对安装完毕的设备进行试运行和调试,确保设备正常运行,达到设计要求。
电力排管施工验收标准
![电力排管施工验收标准](https://img.taocdn.com/s3/m/73a0a024fd4ffe4733687e21af45b307e971f957.png)
电力排管施工验收标准电力施工中排管是重要组成部分,常见的电力排管验收标准主要由以下:(一)排管路径走向和通道断面,应与规划设计一致。
(二) 排管与其它管线、构筑物基础等最小允许间距应满足有关规程的要求。
严禁将电缆平行敷设于地下管道的正上方或正下方。
(三) 35~220kV排管和 18 孔及以上的6~20 kV管方式应采取(钢筋)混凝土全包封防护。
(四) 用于敷设单芯电缆的管材应选用非铁磁性材料。
(五)排管管材的内径不宜小于电缆外径或多根电缆包络外径的1.5 倍,且不宜小于150mm;内部应光滑无毛刺,管口应无毛刺和尖锐棱角,管材动摩擦系数应符合GB50217 规定。
(六)排管要求管孔无杂物,双向疏通检查无明显拖拉障碍。
(七)排管在10%以上的斜坡中,应在标高较高一端的工作井内设置防止电缆因热伸缩而滑落的构件。
(八)排管管路顶部土壤覆盖厚度不宜小于 0.5m。
(九)排管管路应置于经整平夯实土层且有足以保持连续平直的垫块上;纵向排水坡度不宜小于 0.2%。
(十)排管管路纵向连接处的弯曲度,应符合牵引电缆时不致损伤的要求。
(十一)排管管孔端口应采取防止损伤电缆的处理措施。
(十二)排管在选择路径时,应尽可能取直线,在转弯和折角处,应增设工作井。
在直线部分,两工作井之间的距离不宜大于150m,排管连接处应设立管枕。
(十三)排管管道径向段应无明显沉降、开裂等迹象。
(十四)排管内所有管孔(含已敷设电缆)和电缆通道与变、配电站(室)连接处均应采用阻水法兰等措施进行防水封堵。
(十五)排管上方沿线土层内应铺设带有电力标识警示带,宽度不小于排管,地面应设置明显的警示标识。
(十六) 排管端头宜设工作井,无法设置时,应在埋管端头地面上方设置标识。
(十七)工作井应采用钢筋混凝土结构,设计使用年限不应低于50 年;防水等级不应低于二级。
(十八)工作井应无倾斜、变形及塌陷现象。
井壁立面应平整光滑,无突出铁钉、蜂窝等现象。
工作井井底平整干净,无杂物。
电力排管工程施工方案
![电力排管工程施工方案](https://img.taocdn.com/s3/m/f53c2f8f09a1284ac850ad02de80d4d8d05a0165.png)
电力排管工程施工方案电力排管工程是电气工程中的一个重要环节,主要负责电力设备与用电设备之间的电力传输与分配。
电力排管工程的施工方案关系到电力系统的安全稳定运行,因此施工方案的制定和实施必须严谨详细。
下面是一份电力排管工程施工方案的详细说明:一、施工准备阶段:1.调查勘测:对施工区域进行全面勘测,包括土地、地势、地下管线等情况的调查,制定详细的施工方案。
2.编制施工图纸:根据勘测结果,编制详细的施工图纸,包括电气布线图、材料清单等,并按要求提交监理单位审核。
二、施工准备工作:1.设备和材料准备:根据施工图纸和材料清单,采购所需的电气设备和管材等材料,并检查货品质量和数量的合格性。
2.安全准备:购买和配备必要的安全设备,如安全帽、安全绳等,并组织施工人员进行安全教育和培训。
三、电力设备安装:1.电缆敷设:根据施工图纸及要求,进行电缆敷设工作,包括地面敷设和管道穿越等。
2.电缆桥架搭设:根据电缆敷设的需要,搭设电缆桥架,并进行接地处理,确保电缆桥架的稳固性和安全性。
3.设备安装:对电力设备进行安装调试,包括负责变配电设备、开关设备等的安装,保证设备安装的质量和正确性。
四、电力管道安装:1.管道敷设:根据施工图纸及要求,进行电力管道敷设工作,包括进出线管、桥架管、水平、竖立管等的敷设。
2.管道固定:对已经敷设好的电力管道进行固定处理,保证管道的安全性和稳定性。
3.管道连接:对电力管道进行连接处理,包括法兰连接、焊接连接、螺纹连接等,确保连接的牢固和密封性。
五、电力排管工程验收:1.质量验收:对已经完成的电力排管工程进行质量检查,包括电气设备的运行情况、管道的安全性等。
2.安全验收:进行安全检查,确认电力排管工程是否符合安全标准和规范。
六、工程保养和维护:1.工程保养:对已经完工的电力排管工程进行定期保养,包括清洗和检查设施的完好程度。
2.设备维护:对电力设备进行定期的检查和维护,确保设备的正常运行和寿命。
电力排管系统施工技术交底
![电力排管系统施工技术交底](https://img.taocdn.com/s3/m/94b34d6fcec789eb172ded630b1c59eef8c79aa8.png)
电力排管系统施工技术交底一、施工前准备1. 工作区域清理施工前需要清理工作区域,保证施工时的安全和顺利进行。
2. 发送施工通知在施工前,需要向相关部门和人员发送施工通知,以便于他们做好相应的准备工作,避免对施工造成不良的影响。
3. 计划与预算在施工前,需要制定详细的计划和预算,包括施工时间、人员、材料等方面的考虑,以便于保证施工的质量和顺利完成。
二、施工要点1. 电力排管系统的安装在进行电力排管系统的安装时,需要注意以下几点:•地面清理要彻底,确保安装基础牢固。
•制定合理的安装方案,避免影响到其他设备和系统的使用。
•安装过程中,需要做好密封和固定工作,以免出现漏电等问题。
2. 线缆的敷设在进行线缆敷设的时候,需要注意以下几点:•线缆的选择要根据使用环境和电压等级进行选择,以免发生安全事故。
•在线缆敷设的过程中,需要注意布线的规范,以便于后期的维护和使用。
•对于线缆的接头和终端,需要进行特别的保护和维护,避免受到外部环境和因素的影响。
3. 排管的安装和维护在进行排管的安装和维护时,需要注意以下几点:•确保排管的强度和稳定性,以免在使用过程中出现断裂或者松动的情况。
•在排管的安装和维护中,需要进行防腐蚀和防爆等处理工作,确保排管的使用寿命和安全性。
•对于排管的清洁和维护工作,需要进行定期的检查和维护,避免排管因为使用不当或者其他原因影响到整个电力系统的运行。
三、安全保障措施在整个施工过程中,需要注意安全保障措施的考虑,以保证施工过程中的安全和质量。
具体包括以下几点:1. 安全培训和交底在施工前,需要对施工人员进行安全培训和交底,使其充分掌握电力排管系统施工的安全知识和防范措施。
2. 安全防范和应急预案在施工过程中,需要制定相应的安全防范和应急预案,以应对可能发生的安全事故和紧急情况。
3. 健全的安全监管机制在整个施工过程中,需要建立完善的安全监管机制,保证施工的安全和质量。
四、电力排管系统施工是一项需要技术和经验的工作。
电力排管施工管理规定
![电力排管施工管理规定](https://img.taocdn.com/s3/m/ee6eca1076232f60ddccda38376baf1ffc4fe318.png)
电力排管施工质量要求及治理规定1. 适用范围适用于 10KV 电力排管的施工。
2. 施工流程施工流程图见以下图.排管基槽开挖挖、拍底浇筑砼底板垫层部底板钢筋分层布管布顶板钢筋浇筑包封砼回填3. 工艺流程说明及主要质量要点3.1施工预备(1)图纸会审:工程经理提前生疏图纸,组织施工单位进展图纸会审、交底工作,必要时邀请设计、监理单位参与。
(2)材料预备:混凝土承受商品砼,有出厂试验报告;水泥应有出厂合格证及试验报告;砖承受 MU 蒸压灰砂砖优等品,应有出厂合格证;钢材应有出厂合格证、试验报告。
热浸塑钢质排管要求壁厚≥5mm,抗压强度≥40t/m。
海泡石纤维水泥管要求壁厚≥14mm,抗压≥35KN,抗折≥22KN,混凝土强度等级C40。
MPP 改性聚丙烯管壁厚≥10mm,拉伸强度≥24Mpa,弯曲强度≥38Mpa。
以上全部管材必需供给生产厂家资质及产品检验报告。
(3)材料入场前检查。
材料入场前,工程部负责人应对材料进展外观检查,审核相关资质证明及检验报告,符合要求前方可进场,并要留有样品及检查记录。
(4)技术预备。
l〕图纸会检:严格依据国家电网公司《电力建设工程施工技术治理导则》〔简称导则〕的要求做好图纸会检工作。
2〕技术交底:应依据导则规定,每个分项工程必需分级进行施工技术交底。
技术交底内容要充实,具有针对性和指导性,全体参与施工的人员都要参与交底并签名,形成书面交底记录。
3〕定位放线:依据规划局供给的基准点、中线,承受经纬仪、拉线、尺量、定出排管沟的基准线。
3.2排管基槽开挖(1)开工前要打算开挖长度,城市内依据现场条件一般不超过两个电缆井之间的长度〔50 米〕。
依据设计要求,基槽土方开挖至沟底根底设计标高,沟壁应依据土质状况及沟深度按标准要求放坡,基槽开挖好后准时清槽并夯实。
假设根底下不是老土层,应下挖 600mm 或到老土层后用 2:8 灰土换填,灰土压实系数 0.95。
(2)基槽开挖前,工程部应组织设计和规划局及相关人员进展放线。
电力排管施工方案
![电力排管施工方案](https://img.taocdn.com/s3/m/7e6aeaebb1717fd5360cba1aa8114431b90d8e8e.png)
电力排管施工方案一、前言电力排管施工是电力工程中的重要环节,其质量和安全直接影响着电力系统的正常运行和使用寿命。
本文将就电力排管施工的基本原则、施工流程和注意事项进行详细阐述,以期对电力工程相关人员有所帮助。
二、电力排管施工的基本原则1. 安全原则:施工过程中必须严格按照相关安全规范进行操作,确保施工人员的人身安全和设备的安全。
2. 精确原则:施工过程中必须精确测量,确保排管的尺寸精确,并符合设计要求。
3. 经济原则:在保证质量的前提下,尽量采用经济合理的施工方案,节约材料和人力成本。
4. 环保原则:施工过程中必须遵守环境保护要求,减少对环境的污染。
三、施工流程1. 准备工作(1)施工前的准备:清理施工区域,检查施工材料和设备的完整性和质量。
(2)施工方案的编制:根据设计要求和实际情况,编制施工方案,明确施工步骤和要求。
(3)施工人员培训:培训施工人员,使其了解施工方案和安全操作规程。
2. 管道布置(1)根据设计图纸,确定排管的位置、长度和高度,并标记出来。
(2)对墙体进行定位,根据标记进行排管的固定和支撑。
(3)根据设计要求,将排管切割成所需长度,并采用合适的接头进行连接。
(4)进行检查,确保排管的布置符合设计要求。
3. 排管安装(1)根据施工方案,将排管按照一定顺序进行安装。
(2)使用合适的工具将排管固定在支架和墙体上,确保其稳固可靠。
(3)进行水压试验,检查排管的密封性和承压性能。
4. 排管绝缘(1)根据设计要求,对排管进行绝缘处理,以避免电流漏电和能量损失。
(2)选择合适的绝缘材料,按照标准施工要求进行绝缘处理。
(3)绝缘材料的粘贴、固定和封闭,以确保绝缘效果和安全性。
5. 完工验收(1)对施工过程中的排管进行全面检查和评估,确保质量符合要求。
(2)对施工造成的污染和垃圾进行清理和处理,保持施工区域的整洁。
(3)与业主或监理单位进行验收,确保施工的合格交付。
四、注意事项1. 施工人员必须具备相关的电力施工技能,并持有相应的证书。
电力排管施工安全技术交底模板
![电力排管施工安全技术交底模板](https://img.taocdn.com/s3/m/90665371657d27284b73f242336c1eb91b373315.png)
一、交底目的为确保电力排管施工过程中的安全,提高施工质量,防止事故发生,特制定本安全技术交底。
二、施工人员要求1. 施工人员必须经过专业培训,具备相应的技能和知识,且身体健康,无妨碍施工的疾病。
2. 作业人员必须熟悉本工程的技术要求、操作规程及安全措施,并经考核合格后上岗。
3. 严禁酒后作业、疲劳作业,确保施工安全。
三、施工准备1. 施工现场应设置安全警示标志,明确警示内容,提醒施工人员注意安全。
2. 施工前应检查施工机械、工具及设备,确保其安全可靠。
3. 施工现场应设置消防设施,如灭火器、消防沙等,并定期检查、维护。
4. 施工现场应做好排水、防滑措施,确保施工安全。
四、施工过程安全措施1. 施工人员必须穿戴好个人防护用品,如安全帽、安全带、防尘口罩等。
2. 施工过程中,严禁违章操作,如违规拆装、超负荷作业等。
3. 施工现场应设置临时围栏,隔离施工区域,防止非施工人员进入。
4. 施工过程中,应保持施工现场整洁,及时清理施工垃圾,防止滑倒、绊倒等事故发生。
5. 施工过程中,应加强现场巡查,及时发现并处理安全隐患。
6. 电力排管施工过程中,应严格遵守以下规定:(1)挖掘、回填作业:挖掘深度应满足设计要求,不得超挖;回填时,应分层夯实,确保排水畅通。
(2)电缆敷设:电缆敷设前,应检查电缆质量,确保电缆无破损、绝缘良好;敷设过程中,应保持电缆平直,不得扭曲、打折。
(3)接地:施工过程中,应确保电缆接地良好,防止发生触电事故。
(4)照明:施工现场应设置足够的照明设施,确保夜间施工安全。
五、应急处理1. 发生触电事故时,应立即切断电源,并采取急救措施,同时报告相关部门。
2. 发生火灾时,应立即使用灭火器、消防沙等消防设施进行灭火,并报告消防部门。
3. 发生其他安全事故时,应立即采取相应措施,并报告相关部门。
六、交底内容1. 施工人员的安全注意事项。
2. 施工现场的安全规定。
3. 施工过程中的安全措施。
4. 应急处理方法。
电力排管工程施工规范
![电力排管工程施工规范](https://img.taocdn.com/s3/m/e498ad898ad63186bceb19e8b8f67c1cfad6eefb.png)
电力排管工程施工规范第一章总则第一条为贯彻落实《城市燃气燃气管道施工及验收规范》(GB 50265-97)等相关法规及标准,规范电力排管工程施工,保障电力设施的安全运行,制定本规范。
第二条本规范适用于城市电力排管工程施工及验收,包括配电线路、输电线路、变电站、配电设备等电力设施的埋设排管工作。
第三条施工单位应当严格按照本规范的要求进行施工,并配合验收单位进行验收工作。
第四条监理单位应当对电力排管工程的施工质量进行监督,确保施工符合本规范的要求。
第五条相关单位和人员应当熟悉本规范的要求,并严格执行。
第六条违反本规范的行为将受到相应的法律和规章制度的制裁。
第二章施工前的准备工作第七条施工单位应当在施工前制定详细的施工方案和施工组织设计,并报监理单位和相关部门审批。
第八条施工单位应当准备必要的施工材料、设备和人员,并确保其符合相关的技术标准和质量要求。
第九条施工单位应当对施工现场进行认真的勘察和测量,确保施工方案的可行性和安全性。
第十条施工单位应当建立健全的安全管理制度,设立安全管理人员,并对施工人员进行安全教育和培训。
第十一条施工单位应当落实相关部门的审批手续,包括土地使用、施工许可等。
第十二条施工单位应当与相关的管线单位协调,保证电力设施与其他管线设施的协调和配合。
第三章施工中的具体要求第十三条施工单位应当根据施工方案,按照相关的技术标准和规范要求进行施工,保证施工的质量和安全。
第十四条施工单位应当保证施工现场的清洁和整洁,遵守相关的环境保护法规,保护周围环境。
第十五条施工单位应当根据实际情况进行施工组织,合理安排施工作业,确保施工的顺利进行。
第十六条施工单位应当对施工现场进行周围和标识,确保施工人员和施工设备的安全。
第十七条施工单位应当对施工材料和设备进行严格的验收,保证其质量和性能符合要求。
第十八条施工单位应当定期对施工进展进行检查和记录,确保施工进度符合施工计划。
第十九条施工单位应当对施工现场进行实施控制,遵守相关的安全操作规程,确保施工安全。
电力排管施工要求
![电力排管施工要求](https://img.taocdn.com/s3/m/2459ec68580102020740be1e650e52ea5518ceb4.png)
电力排管施工要求电力管道施工是电力工程的重要组成部分,作为电力工程中的排管施工要求是非常严格的。
下面是电力排管施工的要求。
一、施工前准备1.根据施工图纸和设计要求,对施工现场进行详细的勘测和测量,制定施工方案和进度计划。
2.选用合适的施工材料和设备,并进行质量检验,确保施工材料和设备符合相关标准和规范要求。
3.制定施工组织设计、施工方案和质量控制计划,明确施工过程中各个环节的质量要求和控制措施。
二、电力管道施工1.进行管道的定位和开挖,保证管道的准确位置和尺寸。
同时要注意避开地下管线和其他障碍物。
2.进行管道的敷设和固定,确保管道的牢固和稳定。
管道的连接需要采用合适的焊接、螺纹或弹性接头,保证连接的牢固和密封性。
3.对于地下敷设的电力管道,需要进行防腐防腐处理,以保证管道的使用寿命和安全性。
4.对于穿越建筑物的管道,需要进行防火防水处理,以保证管道的使用寿命和安全性。
5.在管道施工过程中,要注意施工现场的整洁和安全。
施工现场要设置明显的警示标志,防止人员误入施工区域。
6.在施工过程中,要严格按照设计要求和相关规范要求进行检验和测试,确保管道的质量和安全性。
三、电缆敷设施工1.电缆敷设前,需要对敷设区域进行清理和整平,确保敷设通道的畅通。
2.根据设计要求和标准规范,选择合适的敷设方式和方法,确保电缆的安全和稳定。
3.对于埋地敷设的电缆,需要进行相应的防腐处理,以保证电缆的使用寿命和安全性。
4.敷设过程中,要避开其他管线和障碍物,确保电缆的安全和通畅。
5.敷设完毕后,要进行电缆的绝缘测试和阻抗测试,确保电缆敷设的质量和可靠性。
6.在敷设过程中,要遵守安全操作规程,防止发生安全事故。
四、施工质量控制1.按照施工方案和质量控制计划要求,进行工序检查和施工记录,做好施工日志和质量验收记录,确保施工的质量和进度。
2.在施工过程中,要定期进行自检和互检,确保各施工单位之间的协调和配合。
3.进行材料和设备的质量检验,确保施工材料和设备的合格率满足要求。
电力排管施工要求
![电力排管施工要求](https://img.taocdn.com/s3/m/48d6df67bb68a98271fefa9d.png)
电力排管施工要求一、施工工艺流程电力排管施工工艺流程:测量放线→沟槽开挖→沟槽支护→ C15混凝土基础→模板支撑→钢筋绑扎→混凝土浇筑→人井砌筑→养生→模板拆除→排管安装→回填碾压→恢复路面→竣工验收。
二、电缆排管敷设的要求1.电缆排管所需孔数,除按电网规划确定敷设电缆根数外,还需有适当备用孔供更新电缆用,但排管的最大规模不宜超过21孔。
排管顶部土壤覆盖深度不宜小于0.5m,且与电缆、管道(沟)及其他构筑物的交叉距离应满足有关规程的要求。
2.选择排管路径时,尽可能取直线,在转弯和折角处,应加工井。
在直线部分,两工井之间距离以120~140m为宜,排管在工井处的管口应封堵。
3.排管地基应坚实、平整,不得有沉陷。
不符合要求时,应对地基进行处理并夯实,以免地基下沉损坏电缆。
排管应有0.3%的坡度,使积水流向工井。
4.工井的尺寸应考虑电缆的弯曲半径和满足接头安装的需要,工井的高度应使工作人员能站立操作,且不小于1.9m,工井底应有积水坑,向集水坑泄水坡度不应小于0.3%。
5.工井内电缆支架应有良好的接地,托架应作防腐处理。
工井内应预埋构件,便于在敷设电缆使用牵引机械时固定滑轮。
6.排管建成后及敷设电缆前,应用试验棒疏通检查排管内壁有无尖刺或其他障碍物,防止敷设时损伤电缆。
7.排管应使用对电缆金属护套无腐蚀作用的材料制成,如水泥管或玻璃钢管。
管的内径不宜小于电缆外径的1.5倍,且不小于150mm。
管子内部必须光滑,管子连接时,管孔应对准,接缝应严密,不得有地下水和泥浆渗入。
8.工井内的两侧除需预埋供安装用立柱支架等铁件外,在顶板和底板以及与排管接口部位,还需预埋供吊装电缆用的吊环以及供电缆敷设施工所需的拉环。
安装在工井内的金属构件皆应用镀锌扁钢与接地装臵连接。
每座工井应设接地装置,接地电阻不应大于10欧姆。
在10%以上的斜坡排管中,应在标高较高一端的工井内设置防止电缆因热伸缩而滑落的构件。
结合四流中路电力管道敷设,说明设计及施工要求:电力管道的敷设一般采用直埋式或钢筋混凝土管廊式。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
电力排管施工要求
一、施工工艺流程
电力排管施工工艺流程:测量放线→沟槽开挖→沟槽支护→ C15混凝土基础→模板支撑→钢筋绑扎→混凝土浇筑→人井砌筑→养生→模板拆除→排管安装→回填碾压→恢复路面→竣工验收。
二、电缆排管敷设的要求
1.电缆排管所需孔数,除按电网规划确定敷设电缆根数外,还需有适当备用孔供更新电缆用,但排管的最大规模不宜超过21孔。
排管顶部土壤覆盖深度不宜小于0.5m,且与电缆、管道(沟)及其他构筑物的交叉距离应满足有关规程的要求。
2.选择排管路径时,尽可能取直线,在转弯和折角处,应加工井。
在直线部分,两工井之间距离以120~140m为宜,排管在工井处的管口应封堵。
3.排管地基应坚实、平整,不得有沉陷。
不符合要求时,应对地基进行处理并夯实,以免地基下沉损坏电缆。
排管应有0.3%的坡度,使积水流向工井。
4.工井的尺寸应考虑电缆的弯曲半径和满足接头安装的需要,工井的高度应使工作人员能站立操作,且不小于1.9m,工井底应有积水坑,向集水坑泄水坡度不应小于0.3%。
5.工井内电缆支架应有良好的接地,托架应作防腐处
理。
工井内应预埋构件,便于在敷设电缆使用牵引机械时固定滑轮。
6.排管建成后及敷设电缆前,应用试验棒疏通检查排管内壁有无尖刺或其他障碍物,防止敷设时损伤电缆。
7.排管应使用对电缆金属护套无腐蚀作用的材料制成,如水泥管或玻璃钢管。
管的内径不宜小于电缆外径的1.5倍,且不小于150mm。
管子内部必须光滑,管子连接时,管孔应对准,接缝应严密,不得有地下水和泥浆渗入。
8.工井内的两侧除需预埋供安装用立柱支架等铁件外,在顶板和底板以及与排管接口部位,还需预埋供吊装电缆用的吊环以及供电缆敷设施工所需的拉环。
安装在工井内的金属构件皆应用镀锌扁钢与接地装臵连接。
每座工井应设接地装置,接地电阻不应大于10欧姆。
在10%以上的斜坡排管中,应在标高较高一端的工井内设置防止电缆因热伸缩而滑落的构件。
结合四流中路电力管道敷设,说明设计及施工要求:
电力管道的敷设一般采用直埋式或钢筋混凝土管廊式。
1.施工过程中,一般主线采用18孔玻璃钢管和18孔维纶水泥管。
过路采用18孔玻璃钢管和6孔玻璃钢管。
2.为便于施工和运行检修,电缆排管应设电缆人井(工井),每50米左右设一个,人井均做拉环坑。
3.排管底、顶的标高根据道路标高或人行道标高为准计
算出的,排管顶覆土不小于700mm,排管按坡度要求施工,要求井盖顶的标高与道路标高相同。
4.集水坑设在人井内,集水坑内用Φ125铸铁管就近排入雨水古力,排水坡度5%,也可设在检查井正下方,以利水泵抽水排水。
5.排管敷设之前要先检查玻璃钢管或维纶水泥管有无损坏,排管内部清洁无杂物,排管敷设分段时要注意将管口临时封闭,以避免将杂物进入管内。
6.排管应严格按照设计图纸要求及土建技术规范施工,每段垫层要操平,排管应达到平直,如遇特殊情况,为了让开其他工程管道与地下构筑物等,允许小于2°30´转角(即12cm∕每3m)、但两座人井间仅许有一处转角。
7.维纶管采用分层敷设,管间混凝土应保证质量,在浇捣混凝土时,沟内积水要予以排除,分层浇捣的厚度及层间工艺,应按《混凝土结构工程施工及验收规范》(GB50204)施工,施工完毕每孔排管应采用Φ127×600“铁牛”通过验收。
8.为保证维纶管间距一致,应采用混凝土定位垫块,定位垫块不得放在管子的接头上,管子间的上下两层的定位垫块应错开,接头与垫块的距离不小于30cm。
9.为使混凝土捣固时不从接头处向管子内渗入砂浆,接头要严密,应使每个接头相连的两根管子在套管的居中位置
上,接头应按规定装配密封橡皮圈,若遇特殊情况管子与管子对拢不能装上套管,则接头处两根管子内壁必须都倒圆角,长度为5-10mm,外壁包以带状包扎带,包扎严密,不漏砂浆。
10.每一孔排管在同一断面上不可构成铁磁回路,如环扎铁丝等。
11.排管沟内装设-40x4镀锌扁钢连续接地线,以保证接地良好,接地线应和所有电缆支架相连,并与电缆终端杆接地体连接,接地线联接应符合《电力设备接地设计技术》规程要求。
三、人井
1.人井平面位置与剖面标高详见电缆路径图与纵断面图。
2.人井内壁、顶板与底板均用防水砂浆抹面,所有铁件要求热镀锌。
3.为了防止不均匀沉陷,人井与排管接缝处的排管底部之主钢筋应弯入人井墙内至少35d,也可以留插筋折角放入人井墙内,该处地基填土应分层夯实(每层30cm)。
4.人井端墙上与预留圆孔及排管竣工后,维纶管电缆留孔,均应做成喇叭孔(内壁比外壁大40mm),端墙上预留圆孔中心离顶板净距为不小于250mm。
5.人井与排管本体混凝土强度等级为C30,混凝土保护
层30mm,底板下垫层混凝土强度等级为C15。
四、人井分类
1.直通分支型电缆人井;
2.四通型电缆人井;
3.直通型电缆人井;
4.承重型电缆人井:位于车行道上及道路中心隔离带上的人井。
人井内设电缆支架、接地装置、集水坑,并做防水。
